BenDers mark<br />
m a r k s t e n & p l at t o r<br />
läggningsanvisning<br />
2<br />

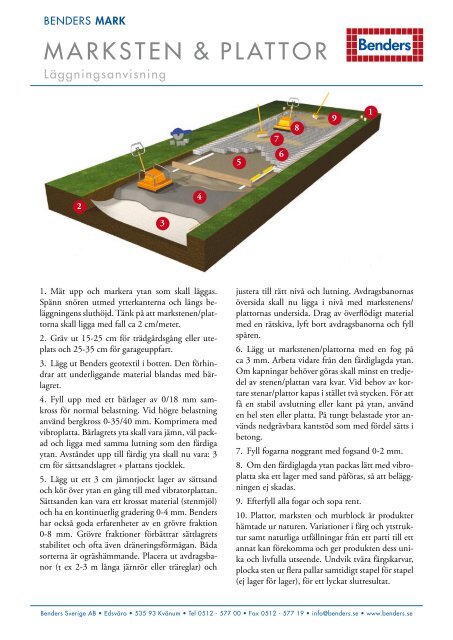

1. Mät upp och markera ytan som skall läggas.<br />
Spänn snören utmed ytterkanterna och längs beläggningens<br />
sluthöjd. Tänk på att <strong>marksten</strong>en/<strong>plattor</strong>na<br />
skall ligga med fall ca 2 cm/meter.<br />
2. Gräv ut 15-25 cm för trädgårdsgång eller uteplats<br />
och 25-35 cm för garageuppfart.<br />
3. Lägg ut <strong>Benders</strong> geotextil i botten. Den förhindrar<br />
att underliggande material blandas med bärlagret.<br />
4. Fyll upp med ett bärlager av 0/18 mm samkross<br />
för normal belastning. Vid högre belastning<br />
använd bergkross 0-35/40 mm. Komprimera med<br />
vibroplatta. Bärlagrets yta skall vara jämn, väl packad<br />
och ligga med samma lutning som den färdiga<br />
ytan. Avståndet upp till färdig yta skall nu vara: 3<br />
cm för sättsandslagret + plattans tjocklek.<br />
5. Lägg ut ett 3 cm jämntjockt lager av sättsand<br />
och kör över ytan en gång till med vibratorplattan.<br />
Sättsanden kan vara ett krossat material (stenmjöl)<br />
och ha en kontinuerlig gradering 0-4 mm. <strong>Benders</strong><br />
har också goda erfarenheter av en grövre fraktion<br />
0-8 mm. Grövre fraktioner förbättrar sättlagrets<br />
stabilitet och ofta även dräneringsförmågan. Båda<br />
sorterna är ogräshämmande. Placera ut avdragsbanor<br />
(t ex 2-3 m långa järnrör eller träreglar) och<br />
3<br />
4<br />
justera till rätt nivå och lutning. Avdragsbanornas<br />
översida skall nu ligga i nivå med <strong>marksten</strong>ens/<br />
<strong>plattor</strong>nas undersida. Drag av överflödigt material<br />
med en rätskiva, lyft bort avdragsbanorna och fyll<br />
spåren.<br />
6. Lägg ut <strong>marksten</strong>en/<strong>plattor</strong>na med en fog på<br />
ca 3 mm. Arbeta vidare från den färdiglagda ytan.<br />
Om kapningar behöver göras skall minst en tredjedel<br />
av stenen/plattan vara kvar. Vid behov av kortare<br />
stenar/<strong>plattor</strong> kapas i stället två stycken. För att<br />
få en stabil avslutning eller kant på ytan, använd<br />
en hel sten eller platta. På tungt belastade ytor används<br />
nedgrävbara kantstöd som med fördel sätts i<br />
betong.<br />
7. Fyll fogarna noggrant med fogsand 0-2 mm.<br />
8. Om den färdiglagda ytan packas lätt med vibroplatta<br />
ska ett lager med sand påföras, så att beläggningen<br />
ej skadas.<br />
9. Efterfyll alla fogar och sopa rent.<br />
10. Plattor, <strong>marksten</strong> och murblock är produkter<br />
hämtade ur naturen. Variationer i färg och ytstruktur<br />
samt naturliga utfällningar från ett parti till ett<br />
annat kan förekomma och ger produkten dess unika<br />
och livfulla utseende. Undvik tvära färgskarvar,<br />
plocka sten ur flera pallar samtidigt stapel för stapel<br />
(ej lager för lager), för ett lyckat slutresultat.<br />
<strong>Benders</strong> sverige aB • edsvära • 535 93 kvänum • tel 0512 - 577 00 • Fax 0512 - 577 19 • info@benders.se • www.benders.se<br />
5<br />
7<br />
6<br />
8<br />
9<br />
1
BenDers mark<br />
m a r k s t e n & p l at t o r<br />
läggningsanvisning sid. 2<br />
Verktyg du behöver: spade, skyffel, vattenpass, rätsnöre, pinnar, piassavakvast, gummiklubba, kaprondell eller betongklipp/såg, avdragsbanor, kratta,<br />
tumstock och vibroplatta.<br />
använd väl förankrade kantstöd<br />
vid tung belastning.<br />
Hjälpguide material<br />
Packningsbara material<br />
Stenmjöl<br />
Bergkross<br />
Väggrus<br />
Samkross<br />
Bärlager (bundna o obundna)<br />
makadam (blandad gradering)<br />
Ej packningsbara material<br />
Natursingel<br />
Naturgrus<br />
Sand (likkorning gradering)<br />
Dräneringsgrus<br />
Jord<br />
Lera<br />
lägg alltid ytan med fall, ca<br />
2 cm/meter.<br />
använd aldrig mindre<br />
än en tredjedels <strong>marksten</strong>/platta. Fyll fogarna helt. efterfyll alla fogar.<br />
OBS! Motstående beskrivning gäller för fasta grundläggningsförhållanden,<br />
men är endast vägledande och ytterligare tekniska hänsyn kan behövas<br />
tas till geologiska variationer i tomt- och markförhållanden. <strong>Benders</strong><br />
information är kostnadsfri och ska inte uppfattas som en detaljerad konstruktionsritning,<br />
men är ändå till stor hjälp vid byggnationen.<br />
<strong>Benders</strong> sverige aB • edsvära • 535 93 kvänum • tel 0512 - 577 00 • Fax 0512 - 577 19 • info@benders.se • www.benders.se
