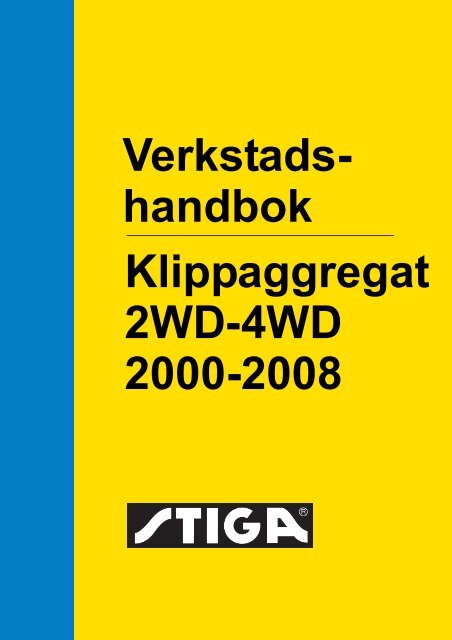

Verkstads

Edition Manual Chapter Page

2005-06-03 Workshop Manual, Stiga Park 1 General instructions 1

Verkstadshandbok

Klippaggregat

2WD-4WD

2000-2008

Utgåva Manual Produkt Sida

2008-05-19 Verkstadshandbok Klippaggregat 1

Innehåll

1.1 Allmänt ......................................... 2

1.1.1 Allmänna åtdragningsmoment.. 2

1.2 Klippteori...................................... 3

1.2.1 Klipphöjd................................... 3

1.2.2 Lutning...................................... 3

1.3 Originalknivar .............................. 4

1.3.1 Varför är det så viktigt att använda

originalknivar? ........................... 4

1.4 Klippaggregat 85, 95, 105 Combi5

1.4.1 Montering på Park 4WD med fasta

fästen och Villa/Ready .............. 5

1.4.2 Montering på Park 2WD med fasta

aggregatfästen .......................... 7

1.4.3 Montering på maskiner med

snabbfästen............................... 8

1.4.4 Grundinställning ....................... 9

1.4.5 Tvättläge................................... 10

1.4.6 Serviceläge............................... 10

1.4.7 Säkerhet ................................... 14

1.4.8 Byte av knivar........................... 15

1.4.9 Byte av rem, Villa/Ready-agg... 17

1.4.10 Byte av rem, Park-aggregat ... 20

1.4.11 Byte av centrumskivans lager 22

1.5 Multiclip 107 M och 92 M............. 24

1.5.1 Montering vid leverans ............. 24

1.5.2 Uppställning av klippaggregatet26

Klippaggregat

1.5.3 Byte av knivblad........................27

1.5.4 Byte av rem, 92 M/107 M..........27

1.5.5 Justering av kuggr, 92 M/107 M28

1.5.6 Byte av kuggrem, 107 M+.........29

1.5.7 Justering av kuggrem, 107 M+ .30

1.5.8 Byte av remsk., axlar, lager ......30

1.6 Klippaggregat 121........................37

1.6.1 Montering vid leverans..............37



1.6.4 Byte av remmar ........................41

1.6.5 Justering av remmar .................43

1.6.6 Byte av remskivor, axlar, lager .43

1.7 Klippagg. 110, 125 Combi Pro ....47

1.7.1 Montering vid leverans..............47



1.7.4 Byte av remmar ........................52

1.7.5 Justering av remmen ................53

1.7.6 Byte av remskivor, axlar, lager .54

1.7.7 Länksystem...............................56

1.8 Snabbfästen .................................57

1.8.1 Beskrivning ...............................57

1.8.2 Montering..................................57

1.8.3 Användning av snabbfästen .....58

6. Mover Deck



1 Allmänt

Klippaggregatet är försett med två eller tre synkroniserade, roterande knivar.

Rotationsbanorna för närliggande knivar överlappar varandra, vilket innebär att

synkroniseringen är mycket viktig. Samtliga axlar/remskivor är lagrade i permanentsmorda

och tätade.

Samtliga klippaggregat är försedda med snabbinfästningar för snabb och enkel upplyftning

för rengöring och service. Klippaggregaten är även försedda med manuell eller elektrisk

justering av klipphöjden.

Samtliga klippaggregat levereras så kompletta som möjligt. Detta gör att monteringen på

maskinen kan utföras snabbt och enkelt.

I detta kapitel beskrivs montering före leveransen, utbyte och justering av slitdelar på

klippaggregaten.

1.1 Allmänna åtdragningsmoment

Om inget annat anges skall nedanstående åtdragningsmoment användas för

klippaggregatets skruvar och muttrar:

Åtdragningsmoment:

Gänga Moment

M5 5 Nm

M6 9 Nm

M8 22 Nm

M10 45 Nm

Anmärkning!

Knivaxlar med utvändiga gängor, skurna direkt i axeln har speciella åtdragningsmoment.

Observera det aktuella åtdragningsmomentet i varje enskilt fall.



1 Klippteori

1.1 Klipphöjd

Bästa klippresultat uppnås då gräsets översta

tredjedel klipps bort. D.v.s. 2/3 av gräsets längd

finns kvar.

Om gräset är högt och skall klippas av kraftigt,

klipp två gånger med olika klipphöjder.

Använd inte de lägsta klipphöjderna om

gräsmattans underlag är ojämnt. Det finns då

risk för att knivarna skadas mot underlaget och

att gräsmattans översta jordlager skalas bort.

1/3

1.2 Lutning

Aggregatets bakdel kan lyftas, så att

aggregatet lutas ytterligare framåt än vad

grundinställningen ger. Lutningen inverkar på

klippresultatet enligt nedanstående.

Ingen lutning

Då aggregatet är grundinställt uppnås bästa

“mulching”-effekten samt god spridning av det

avklippta gräset. Grundinställning

rekommenderas vid normalt gräs.

Lutning

Då aggregatet lutas framåt minskar “mulching”-

effekten medan det avklippta gräset sprids

bättre.

Lutning framåt rekommenderas vid kraftigare

gräs.



2 Originalknivar

2.1 Varför är det så viktigt att använda originalknivar?

I tabellen nedan visas kraven på originalknivar från den auktoriserade återförsäljaren.

Tabellen är avsedd att visa hur viktigt det är att använda originalknivar.

Demand

Knivarna får aldrig brista.

.

Remarks

Tillverkaren använder stålkulor för att simulera vad som

händer då användaren kör över främmande föremål på

gräsmattan. Knivarnas skärpa kan försämras, men inga

delar från kniven får lossna eller flyga iväg.

Knivbladen får aldrig brista.

.

Optimal balans.

Minimum ljudnivå.

Minimum vibrationer.

.

Optimalt klippresultat.

Tvärstoppstestet är det tuffaste provet som en

gräsklippare kan utsättas för. Ett stålrör förs in i bladen då

de roterar för fullt.

Bladen kan deformeras, men inga delar får lossna eller

flyga iväg.

Detta test verifierar att bladen och andra delar uppfyller

de höga säkerhetskraven.

Bladen och knivarna från den auktoriserade

återförsäljaren har exakt samma vikt.


återförsäljaren är optimalt balanserade.

Detta garanterar ett minimum av vibrationer och ljudnivå,

vilket ger maskinen maximal driftsäkerhet.

Det garanterar även att maskinen uppfyller kraven för

ljudnivåer och vibrationer.


återförsäljaren är optimerade i applikationen. Dvs. de är

anpassade till kåpans form och varvtalet för att

åstadkomma optimalt klippresultat.



3 Klippaggregat

85, 95, 105 Combi

3.1 Montering på Park 4WD med fasta

aggregatfästen och Villa/Ready

1. Placera aggregatet på sin plats framför

maskinen.

2. Kontrollera att aggregatfästena är

monterade på maskinen enligt nedan.

• Bricka (D). Endast maskiner upp t.o.m.

2006.

• Aggregatfäste (C).

• Bricka (B).

• Låsring (3:A).

A B C (D)

3. Skruva fast armarna i varandra.

4. Demontera remkåpan (6:H) genom att lossa

skruvarna (I)

H

I



5. Lossa remstyrningens skruvar (K) några

varv.

Villa, Ready

K

K

6. Ställ in högsta klipphöjd.

7. Kräng av remmen från klippaggregatets

remskiva.

8. Lägg på remmen runt maskinens remskiva

och därefter runt klippaggregatets remskiva.

9. Drag fast remstyrningens skruvar (K).

10.Sträck remmen enligt nedan.

Park 4WD:

Fatta remsträckarens spak med vänster

hand. Drag i spaken och lägg på sträckaren

på remmens utsida med höger hand.

K

Park 4WD

Park 4WD

Villa, Ready:

Spänn remmen med spännrullen.

Spännrullen skall ligga på insidan av

remmen och dra utåt vänster (sett från

förarens position).

Villa / Ready

11.Montera remkåpan (H) med skruvarna :I).



12.Häng upp aggregatet i redskapslyften.

13.Grundinställ aggregatet.

Se “3.4”.

14.Om aggregatet har elektrisk

klipphöjdsinställning, anslut kabeln i

maskinens uttag höger fram.

3.2 Montering på Park 2WD med fasta

aggregatfästen


maskinen.

2. 2.Kontrollera att aggregatfästena är

monterade på maskinen enligt nedan.

• Aggregatfäste (G).

• Bricka (F).

Låspinne (E).



5. Lägg på remmen runt maskinens remskiva.

E

G

Park 2WD

F

6. Spänn remmen med spännrullen.

Spännrullen skall ligga på vänster sida av

remmen sett från förarens position.7.

Suspend the unit in the implement lifter.

8. Grundinställ aggregatet. Se “3.4”.

9. Om aggregatet har elektrisk


maskinens uttag höger fram.



3.3 Montering på maskiner med

snabbfästen


maskinen.

2. Kopntrollera att snabbfästena är monterade

på maskinen. Se "Snabbfästen" på sidan 57.



5. Ställ snabbfästena i sina bakre lägen, se dess

separata instruktion.

E

F

6. Lägg på remmen runt maskinens remskiva.

7. Sträck remmen enligt nedan.

Park 4WD:


hand. Drag i spaken och lägg på sträckaren

på remmens utsida med höger hand.

Park 4WD

Park 2WD:

Spänn remmen med spännrullen.

Spännrullen skall ligga på vänster sida av

remmen sett från förarens position.

Park 2WD



8. Ställ snabbfästena i sina främre lägen och

montera låspinnarna (C).

C

9. Häng upp aggregatet i redskapslyften.

10.Grundinställ aggregatet. Se

"Grundinställning" på sidan 9.

11.Om aggregatet har elektrisk


maskinens uttag höger fram.

3.4 Grundinställning

För att aggregatet skall klippa optimalt krävs

korrekt grundinställning. Aggregatet är

grundinställt då dess bakkant befinner sig ca 5

mm över dess framkant. Detta innebär att

aggregatet är lutat framåt.

Grundinställ aggregatet genom att lyfta upp och

fixera enligt nedan.

17”

På maskin med 17” hjul:

Montera brickorna och sprintarna i översta

hålet.

På maskin med 16” hjul:

Montera brickorna och sprintarna i mittenhålet.

16”



3.5 Tvättläge

1. Aktivera parkeringsbromsen.

2. Ställ redskapslyften i transportläge.


4. Lossa aggregatets bakdel på höger och

vänster sida enligt nedan:

A. Lyft upp aggregatets högra bakdel en aning

så att belastningen minskar på sprinten.

B. Demontera sprint och bricka.

C. Demontera vänster sprint och bricka på

samma sätt.

5. Greppa aggregatet i framkanten och lyft upp.

Haka fast kedjan så att aggregatet pekar

diagonalt uppåt.

Varning!

Det är absolut förbjudet att starta motorn

då aggregatet befinner sig i tvättläget.

Återställ aggregatet enligt tidigare instruktioner.

C

B

A

3.6 Serviceläge

Park 4WD med fasta aggregatfästen och

Villa/Ready



klipphöjdsinställning, koppla bort kabeln från

maskinen. Se fig. 16.




A. Lyft upp aggregatets högra bakdel en aning

så att belastningen minskar på sprinten.



samma sätt.

C

B

A



5. Demontera remkåpan (H) genom att lossa

skruvarna (6:I).

6. Lossa remstyrningens skruvar (K) några

varv.

H

7. Släpp remspänningen enligt nedan.

Park 4WD:


hand. Drag i spaken och häkta av med höger

hand.

I

Park 4WD

Villa, Ready:

Häkta av spännrullen från remmen.

Villa / Ready

8. Kräng av remmen från aggregatets

remskiva.


Lyft tills aggregatet står helt vertikalt och vilar

med bakkanten mot underlaget.

Återställ aggregatet enligt tidigare instruktioner.



Park 2WD med fasta aggregatfästen




maskinen. Se fig. 16.




A. Lyft upp aggregatets högra bakdel en

aning så att belastningen minskar på

sprinten.



samma sätt.

C

B

A

5. Släpp remspänningen genom att häkta av

spännrullen från remmen.

Park 2WD

6. Kräng av remmen från maskinens remskiva.




Återställ aggregatet enligt tidigare instruktioner.



Maskiner med snabbfästen




maskinen.



A. Lyft upp aggregatets högra bakdel en

aning så att belastningen minskar på

sprinten.



samma sätt.

C

B

A

5. Ställ snabbfästena i sina bakre lägen, se

dess separata instruktion.

6. Släpp remspänningen enligt nedan.

Park 4WD:


hand. Drag i spaken och häkta av med höger

hand.

Park 4WD



Park 2WD:

Häkta av spännrullen från remmen.

7. Kräng av remmen från aggregatets remskiva.

Park 2WD




Återställ aggregatet enligt tidigare instruktioner.

3.7 Säkerhet

För att minska olycksskador vid kollisioner och

skydda vitala delar i klippaggregatet finns

inbyggd kraftbegränsning enligt nedan.

• Brytbultar mellan knivar och knivbalk.

• Momentbegränsning mellan kugghjul och

knivaxel.

• Möjlighet för kuggremmen att slira på plastkugghjulen.



3.8 Byte av knivar

Varning!

Använd skyddshandskar vid byte av

kniv/knivblad för att undvika skärskador.

Varning!

Vid byte skall båda knivarna på samma

knivbalk bytas ut för att undvika obalans.

H

Demontering

1. Demontera remkåpan r (H) genom att skruva

bort skruvarna (I).

I

2. Kontrollera momentbegränsningen mellan

kugghjulen och axlarna. Pilarna i figuren

skall befinna sig mot varandra vid intakt

enhet.

Då momentbegränsningen har löst ut

befinner sig pilarna inte mot varandra.

4. Ställ aggregatet i serviceläget. Se “Serviceläge”

på sida 10.

5. Skruva bort skruvarna som håller knivarna

och tag bort knivarna

6. Då knivarna är demonterade, kontrollera att

axlarna ej är skadade. Detta utförs enklast

genom att rotera axlarna och observera ev.

kast.



Montering

1. Montera knivarna enligt figuren.

Eggarna skall monteras i rotationsriktningen,

vilket är åt vänster då aggregatet är upprest.

Observera följande vid monteringen:

• Knivar och knivbalk skall monteras enligt

figuren.

• Knivarna kan vridas 1/3 varv i sina infästningar.

Välj de lägen som gör att knivarna

blir förskjutna 90° från varandra.

R

Q

P

Åtdragningsmoment:

Skruvar (P) - 45 Nm

Brytbultar (Q) - 9.8 Nm

P

Q

45 Nm

Vid kollision kan brytbultarna (Q) brista och

knivarna viker undan. Om så skett, montera

original brytbultar och drag fast enligt ovan.

2. Drag fast samtliga skruvar.



Synkronisering av knivar

Aggregatet har synkroniserade knivar.

Om någon av knivarna har träffat ett fast

föremål (ex.vis en sten), kan synkroniseringen

ändras. Detta innebär risk för att knivarna

kolliderar med varandra.

Korrekt synkroniserade knivar skall vara

förskjutna 90° från varandra. Se figuren.

Kontrollera alltid synkroniseringen efter

kollision.

Om knivarna ej är synkroniserade kan något av

följande fel föreligga i klippaggregatet:

• Kuggremmen har slirat på kugghjulen.

• Momentbegränsningen mellan kugghjul och

knivaxel har löst ut. Pilarna i figuren skall

befinna sig mot varandra vid intakt enhet. Då

momentbegränsningen har löst ut befinner

sig pilarna inte mot varandra.

• Knivbalken felmonterad på knivaxeln. Kan

monteras i tre olika lägen. Se föregående

sidor.

3.9 Byte av rem, Villa/Ready-aggregat

Demontering

1. Demontera remkåpan (H)genom att skruva

bort skruvarna (I). Använd en 12 mm nyckel.

H

I



2. Demontera följande:

• Remledare med skruvar (13 mm nyckel)

• Axelskruv med brickor (19 mm nyckel)

• Drag upp remskivan (A).

A

3. Lossa de fyra skruvarna för vänster lagerbox

några varv.

Obs!

Vänster lagerbox är justerbar i längsled för

justering av kuggremmen.

4. Demontera kilen på vänster axel och lyft upp

remskivan tillsammans med remmen.

Kontroller


kugghjul och axlar.

2. Kontrollera knivaxlarna enligt följande:

• Greppa remskivan och för den fram och tillbaka.

Inget radiellt spel skall kännas.

• Greppa kniven och för den fram och tillbaka.


• Rotera axeln. Inget onormalt ljud skall

höras.

Lagerboxarna kan inte repareras. Vid

lagerfel skall hela lagerboxen bytas.



Montering av rem, Villa/Ready-aggregat

Montera kuggremmen i omvänd ordning.

Korrekt synkroniserade knivar skall vara

förskjutna 90° från varandra.

Innan vänster lagerbox drages fast skall

kuggremmen justeras.

Justera enligt följande:

Alternativ A

1. Sträck remmen genom att dra vänster

lagerbox med en kraft av 300 N (30 kg).

2. Drag fast de fyra skruvarna till lagerboxen.

Alternativ B

1. Sträck remmen genom att dra vänster

lagerbox.


3. Applicera en kraft i mitten på remmen enligt

tabellen nedan. Remmen skall flyttas 10

mm. Om ej, upprepa steg 1 och 2 ovan tills

justeringen är OK.

Justering av kuggremmen:

Aggregat 85 Combi 95 Combi

Kraft 45 N 35 N

Rörelse 10 mm 10 mm

Alternativ A

Alternativ B

35/45 N

10 mm

300 N

Använd de två M8-skruvarna med 12 mm

huvud vid montering av kåpan (H).

En 13 mm nyckel får ej plats i kåpans urtag.

H

12 mm huvud



3.10 Byte av rem, Park-aggregat

Demontering

1. Demontera remkåpan r (H) genom att skruva

bort skruvarna (I). Använd en 12 mm nyckel.

H

I

2. Demontera remledarna med skruvar (13 mm

nyckel).

3. Lossa skruvarna till vänster och höger

lagerbox några varv (8 skruvar).

Obs!

Lagerboxarna är justerbara i sidled för

justering av kuggremmarna.

4. Kräng av remmarna från remskivorna.

Kontroller


kugghjul och axlar.

2. Kontrollera knivaxlarna enligt följande:



• Greppa kniven och för den fram och tillbaka.


• Rotera axeln. Inget onormalt ljud skall

höras.

Lagerboxarna kan inte repareras. Vid

lagerfel skall hela lagerboxen bytas.



3. Kontrollera lagren i centrumskivan enligt

följande:



• Rotera remskivan. Inget onormalt ljud skall

höras.

Beträffande lagerbyte, se "Byte av

centrumskivans lager" på sidan 22.

Montering av remmar, Park-aggregat

Montera kuggremmarna i omvänd ordning.

Innan vänster och höger lagerbox drages fast

skall kuggremmarna justeras.

Justera enligt följande:

Alternativ A

1. Sträck remmen genom att dra lagerboxen

med en kraft av 300 N (30 kg).


Alternativ B

1. Sträck remmen genom att dra lagerboxen

utåt.


3. Applicera en kraft i mitten på remmen enligt

tabellen nedan. Remmen skall flyttas 10

mm. Om ej, upprepa steg 1 och 2 ovan tills

justeringen är OK.

Justering av kuggremmen:

Aggregat 95 Combi 105 Combi

Kraft 80 N 70 N

Rörelse 10 mm 10 mm

Alternativ A

Alternativ B

10 mm

300 N

80/70 N



Använd de två M8-skruvarna med 12 mm

huvud vid montering av kåpan (H).

En 13 mm nyckel får ej plats i kåpans urtag.

H

12 mm head

3.11 Byte av centrumskivans lager

För att byta centrumskivans lager, demontera

först kuggremmarna. Se "Byte av rem, Parkaggregat"

på sidan 20.

Fortsätt därefter enligt följande:

1. .Demontera centrumskivans fästplatta

genom att ta bort de två skruvarna.

2. Sätt upp enheten i ett skruvstäd och

demontera. Använd två 17 mm nycklar.



3. Byt ut defekta delar och återmontera i

omvänd ordning.

Beträffande delarnas placering, se figuren.

24 Nm



4 Multiclip 107 M och 92 M

4.1 Montering vid leverans

1. Tag ut klippaggregatet ur förpackningen.

2. Montera armarna i de främre fästena.

4. Ställ in klipphöjden lite över mittenläget. I

detta läget kommer inte armarna att

blockeras av aggregatets sidostöd. Eftersom

aggregatet rör sig uppåt och nedåt i en

cirkulär rörelse, så är det närmast

kraftuttagets remskiva i mittenläget. Detta

underlättar montering av remmen.

5. Montera armarna på maskinen hjulaxlar och

lås med låspinnarna.

Anmärkning!

En planbricka skall placeras på vardera

sidan om armarna på framaxeln.

6. Lyft upp aggregatets bakre del så att det

låser i snabbkopplingarna.

7. Montera aggregatets fjäder i maskinens

redskapslyft.



8. Montera kilremmen på midjepunktens

remskiva. Sträck remmen genom att haka

upp hävarmen eller fjädern, beroende på

modell.

9. Montera kabeln för klipphöjdinställningen

om sådan finns.

Grundinställning

Utför grundinställning enligt följande:

1. Ställ upp maskinen på ett plant golv.

Krav på golvets planhet: ±1 mm/m. Ingen

lutning mot golvbrunn e.d. får finnas framför

eller bakom maskinen.

2. Däcken skall ha rätt lufttryck.

3. Ställ aggregatet i transportläge och lägg ut

en planparallell planka under aggregatet.

4. Placera en distans med höjden 5 mm på

plankan under aggregatets bakkant och

släpp ner aggregatet till arbetsläget.

5. Lossa skruvarna (K) så att aggregatet vilar

mot plankan och distansen. Kontrollera att

inte aggregatet lutar i sidled i förhållande till

maskinen.

6. Lås fast skruvarna (K) med 22 Nm.

7. Ställ aggregatet i transportläge och tag bort

plankan.

5 mm

J

K

L



4.2 Uppställning av klippaggregatet

Efter varje klippning skall klippaggregatet

ställas upp för rengöring och inspektion.

Uppställningen sker i fem steg. Återställningen

sker även den i samma fem steg, men med

stegen 2-4 i omvänd ordning. För att ställa upp

klippaggregatet, utför stegen i följande ordning:

1. Ställ in klipphöjden precis över mittenläget.

Eftersom klippaggregatet rör sig upp och

ned i en cirkulär rörelse så befinner det sig i

detta läget närmast kraftuttaget. Detta

underlättar montering/demontering av

remmen.

2. Lyft upp klippaggregatet baktill och lossa

snabbfästet på höger sida.

Se A + B + C.


snabbfästet på vänster sida.

Se ovan.

Anmärkning!

Om klippaggregatet är försett med

elektrisk klipphöjdsinställning, koppla först

bort anslutningen från maskinen.

4. Släpp remspänningen genom att haka loss

hävarmen eller fjädern, beroende på moden

och tag bort remmen från kraftuttagets

remskiva.

A B C

5. Res upp klippaggregatet och låt det vila på

sin bakkant.

Enligt föregående skall klippaggregatet

återställas i omvänd ordning. Detta innebär att

ovanstående steg skall utföras i följande

ordning:

1 - 5 - 4 - 3 - 2



4.3 Byte av knivblad

Varning!

Använd skyddshandskar vid all

hantering av kniv/knivblad för att undvika

skärskador.

1. Lossa skruvarna som håller knivbladen och

demontera knivbladen. Kontrollera därefter

om axlarna är skadade genom att rotera dem

och observera om det finns något kast.

2. Montera knivbladen med den upphöjda delen

mot fästena.

Knivbladets eggar skall vara vända i rotationsriktningen.

För 92M är rotationsriktningen åt

vänster då klippaggregatet är upprest.

107 M finns i två versioner:

• Båda knivbladen roterar i samma riktning,

, dvs. vänster.

Anmärkning!

Bladen skall dras fast med 24 Nm.

• Knivbladen roterar mot varandra.

Dessa klippaggregat benämnes 107 M+.

3. Drag fast skruvarna med föreskrivet moment.

4.4 Byte av rem, 92 M/107 M

Denna procedur gäller för 107 M , där

knivbladen roterar i samma riktning samt för 92

M.

Byt ut kuggremmen enligt följande:

1. Demontera skyddskåpan genom att lossa de

två muttrarna och skruven. .

2. Lossa, men tag ej bort de två skruvarna (A

och B), vilka håller fast kuggremmens

justeringsarm. Se figuren.

A

C

C

C

3. Demontera remstödet (C) och remmen.

4. Kräng av kuggremmen och montera den nya

remmen.

5. Återmontera rem och stöd (C).

B



Varning!

Knivbladens rotationsbanor överlappar

varandra, vilket innebär att synkroniseringen

är mycket viktig. Felaktig

synkronisering resulterar i att knivbladen


6. Då kuggremmen är korrekt monterad på

remskivorna skall knivbladen vara förskjutna

exakt 90°. Se figuren.

7. Justera remsträckningen enligt nedan och

återmontera skyddskåpan.

4.5 Justering av kuggrem,

92 M/107 M



M.

Justera kuggremmen enligt följande:

10 mm

1. Mät remspänningen. Remmen skall flyttas

10 mm med en tryckkraft av 30-35 N enligt

figuren.

2. Om remmen skall justeras, lossa de två

muttrarna (A och B) i figuren.

3 Justera armen med hjälp av en 17 mm

nyckel och drag fast muttrarna, först muttern

B och därefter muttern A.

Anmärkning!

Båda muttrarna skall vara fastdragna då

mätningen utförs.

4. Mät åter spänningen enligt ovan och justera

om igen om så behövs.

B

A

30-35 N



4.6 Byte av kuggrem, 107 M+

Denna procedur gäller för 107 M+ , där

knivbladen roterar mot varandra.



två muttrarna och skruven.

2. Lossa, men tag ej bort de två skruvarna (C),

vilka håller fast kuggremmens

justeringsarm. Se figuren.

3. Demontera remstödet (A) och remmen.

4. Lossa remspänningen genom att demontera

muttern (B).

A

B

C

4. Kräng av kuggremmen och montera den

nya.

5. Återmontera kilremmen och dess stöd (A).

Varning!

Knivbladens rotationsbanor överlappar








7. Justera remsträckningen enligt nedan och

återmontera skyddskåpan.



4.7 Justering av kuggrem, 107 M+




1. Mät remspänningen. Remmen skall flytta sig

12 mm då den trycks in med en kraft av 30-

35 N. Se figuren.

2. Om remmen skall justeras, lossa de tre

muttrarna (C) ca ett varv enligt figuren.

3 Lossa kontramuttern till höger om mutter (B)

och justera remspänningen med muttern

(B).

4. Drag fast kontrmuttern (B) och de tre

muttrarna (C).

Anmärkning!

Samtliga muttrar skall vara fastdragna då

mätningen utförs.

4. Mät remspänningen enligt ovan och justera

om igen om så behövs.

B

30-35 N

12 mm

C

4.8 Byte av remskivor, axlar och lager

Klippaggregatet 107 M , där knivbladen

roterar i samma riktning samt 92 M är försedda

med tre olika slag av remskivor:

• A, Remskivor på klippaxlarna, 2 st.

• B, Remskiva för justering.

• C, Mellanliggande remskiva bestående av två

sammansatta remskivor, en för kuggremmen

och en för kilremmen.

A B C A



Klippaggregatet 107 M , där knivbladen

roterar mot varandra är försedda med tre olika

slag av remskivor:

• A, Remskivor på klippaxlarna, 2 st.

• C, Mellanliggande remskiva bestående av två

sammansatta remskivor, en för kuggremmen

och en för kilremmen.

• B, Remskivor för justering, 2 st.

D

För att byta remskivor, axlar och lager

demontera först kuggremmen så som

beskrivits tidigare.

A

C

A

D

17/19 mm

Axelremskiva (A) och knivaxel

Varning!


hantering av kniv/knivblad för att

undvika skärskador.

1. Håll fast knivbladet under aggregatet för

hand och demontera muttern med en 17/19

mm ringnyckel.

2. I de flesta fall kan remskivorna dras av för

hand. Om de sitter hårt, använd en

avdragare enligt figuren.

3. Tag bort kilen (A) och brickan (B) under

remskivan.

Brickan (B) är införd under pågående

produktion för att eliminera axialspel.

Således är inta alla aggregat försedda med

denna bricka.

4. Drag ut knivaxlarna nedåt.

5. Byt ut defekta delar och återmontera i


Tidigare klippaggregat som inte var försedda

med brickan (B) skall vid monteringen förses

med denna bricka. Se reservdelskatalogen.



Anmärkning!

Placeringen av distansen (C), brickan (B)

och kilen (A) på knivaxeln.

Varning!

Gängorna förstörs om muttrarna

drages hårdare än vad som anges

nedan.

5. Drag fast muttrarna enligt följande:

M10 med 40 Nm

M12 med 50 Nm

6. Återmontera och justera kuggremmen enligt

föregående beskrivning.

Knivaxellager

Vardera knivaxeln är försedd med två tätade

och permanentsmorda kullager. För att byta

dessa, demontera först kuggremmen, dess

remskivor och kinvaxlar enligt föregående

beskrivning.


1. Demontera transmissionsplattan genom att

ta bort de 9 M8-skruvarna och stjärnskruven

(B). Varje skruv har en mutter på undersidan

utom skruven (A). Använd två 13 mm

nycklar.

2. Tag bort transmissionsplattan och

lagerhusen.

B

A

A

B

C

3. Normalt skall hela lagerhuset bytas ut.

Fortsätt då enligt steg 9 på nästa sida.

Lagerhuset är inte uppdelat i

reservdelskatalogen. Lagren kan dock bytas

ut ändå enligt nedanstående beskrivning.

4. Sätt upp lagerhuset i ett skruvstycke och

flytta distansen mellan lagren åt sidan.



Varning!

För att undvika brännskador, använd

handskar vid hantering av heta delar.

5. Värm lagerhuset till ca 100°C och knacka

försiktigt ut det undre lagret med hammare

och dorn.

6. Vänd lagerhuset och knacka ut nästa lager.

7. Återmontera de nya lagren och distansen då

lagerhuset fortfarande är varmt.

8. Återmontera lagerhusen och

transmissionsplattan i omvänd ordning.

Anmärkning!

Kontrollera att styrpinnarna (C) i

lagerhuset passar in i hålen i

klippaggregatet. Se figuren.

Anmärkning!

Kontrollera att brickan (D) är på plats. Se

figuren.

9. Återmontera remskivorna. Återmontera och

justera kuggremmen enligt tidigare

beskrivning.

C

D



Adjustment pulley (B), 92 M/107 M



M.

För att demontera remskiva (B), demontera

först kuggremmen så som beskrivits tidigare.


1. Håll fast muttern under enheten och

demontera skruven på ovansidan. Använd

två 17 mm nycklar.

Lagret och remskivan är permanent monterade

och skall bytas ut som en enhet.

2. Montera den nya remskivan i omvänd

ordning.

Anmärkning!

Observera placeringen av distansen (A)

och brickan (B).


föregående beskrivning. .

17 mm

B

A



Justerskiva (D), 107 M+



För att demontera justerskivan (D), demontera

först kuggremmen enligt tidigare beskrivning.

Förtsätt därefter enligt följande:

1. Demontera muttrarna (B och C), tag hand on

skruvarna och brickorna på undersidan.

2. Tag ut justeringsplattan med de två

remskivorna och demontera dessa. Använd

två 17 mm nycklar.

3. Tag isär remskivorna genom att skruva bort

de fyra M6-skruvarna med mutrar.

4. Kontrollera lagren genom att rotera dem.

Inget onormalt ljud skall höras.

5. Montera remskivorna i omvänd ordning.


tidigare beskrivning.

B

D

C



Mellanliggande remskivor med lager

För att demontera mellanliggande remskivor

med lager, demontera först kuggremmen enligt



1. Använd en 17 mm nyckel och demontera

skruvarna (A) och remskivorna.

Anmärkning!

Muttrarna är fastsatt på undersidan och

behöver inte hållas.

2. Tag isär enheten genom att skruva bort de

fyra M6-skruvarna.

3. Presa ut lagret från kilremskivan (B).

4. Byt ut defekta delar och återmontera

enheten i omvänd ordning enligt figuren.

B. Kilremskiva

C. Lager

D. Distans

E. Remskivehalvor

F. Fixeringshylsa

5. Återmontera remskivorna i klippaggregatet.

Observera brickorna (G) över enheten.



B

C

D

E

C

E

F

A

G



5 Klippaggregat 121



2. Montera de korta armarna på de främre

hjulaxlarna och lås med låspinnarna.

Anmärkning!



4. Ställ in klipphöjden lite över mittenläget. I

detta läget kommer inte armarna att

blockeras av aggregatets sidostöd. Eftersom

aggregatet rör sig uppåt och nedåt i en

cirkulär rörelse, så är det närmast

kraftuttagets remskiva i mittenläget. Detta

underlättar montering av remmen.

5. Demontera de två höjdlåsningspinnarna.

6. Skruva fast de korta armarna mot

klippaggregatet med de två M10-skruvarna.



7. Lyft upp aggregatets bakre del och

återmontera höjdinställningspinnarna.


redskapslyft.




modell.

10.Montera kabeln för klipphöjdinställningen


Grundinställning

Utför grundinställning enligt följande:

1. Ställ upp maskinen på ett plant golv.

Krav på golvets planhet: ±1 mm/m. Ingen

lutning mot golvbrunn e.d. får finnas framför

eller bakom maskinen.

2. Däcken skall ha rätt lufttryck.

3. Ställ aggregatet i transportläge och lägg ut

en planparallell planka under aggregatet.

4. Placera en distans med höjden 5 mm på

plankan under aggregatets bakkant och

släpp ner aggregatet till arbetsläget.

5 mm



5. Lossa skruvarna (H) så att aggregatet vilar

mot plankan och distansen. Kontrollera att

inte aggregatet lutar i sidled i förhållande till

maskinen.

6. Lås fast skruvarna (H) med 22 Nm.

7. Ställ aggregatet i transportläge och tag bort

plankan.

H


Efter varje klippning skall klippaggregatet

ställas upp för rengöring och inspektion.

Uppställningen sker i fem steg. Återställningen

sker även den i samma fem steg, men med

stegen 2-4 i omvänd ordning. För att ställa upp

klippaggregatet, utför stegen i följande ordning:

1. Ställ in klipphöjden precis över mittenläget.

Eftersom klippaggregatet rör sig upp och

ned i en cirkulär rörelse så befinner det sig i

detta läget närmast kraftuttaget. Detta

underlättar montering/demontering av

remmen.


låspinnen på höger sida.


låspinnen på vänster sida.

Anmärkning!

Om klippaggregatet är försett med

elektrisk klipphöjdsinställning, koppla först

bort anslutningen från maskinen.






remskiva.

5. Res upp klippaggregatet och låt det vila på

sin bakkant.

Enligt föregående skall klippaggregatet resas

upp i omvänd ordning. Detta innebär att

ovanstående steg skall utföras i följande

ordning:

1 - 5 - 4 - 3 - 2


Varning!









mot fästena.

Knivbladets eggar skall vara vända i rotationsriktningen

som är åt vänster då klippaggregatet

är upprest.

3. Drag fast skruvarna med 24 Nm.



5.4 Byte av remmar



två skruvarna.

2. Lossa lagerhusens fyra skruvar några varv

med en 13 mm nyckel. Skruvarna är

åtkomliga genom remskivans hål.

Anmärkning!

Lossa inte den mellanliggande axelns

lagerhus.

3. Lossa spännarmens skruvar några varv och

släpp remspänningen.

Varning!




4. Demontera kilremskivan med hjälp av en 16

mm nyckel. Håll fast kniven på undersidan.

16 mm



5. Kräng av kuggremmarna från mellanskivan.

Anmärkning!

Först den högra remmen och därefter den

vänstra.

6. Kontrollera de tre knivaxlarna enligt följande:

• Greppa remskivan och för den i radiell

riktning. Inget glapp skall kunna kännas.

• Greppa knivbladet och för det i radiell

riktning. Inget glapp skall kunna kännas.

• Rotera axeln. Inget onormalt lagerljud skall

höras.

Om lagerfel konstateras, fortsätt enligt "Byte

av remskivor, axlar och lager" på sidan 43.

7. Montera den nya remmen på remskivorna.

Först vänster ren och därefter höger.

Varning!

Knivbladenas rotationsbanor överlappar








Varning!

Gängorna förstörs om muttrarna drages

hårdare än vad som anges nedan.

9. Återmontera kilremskivan med bricka och

mutter. Använd en 16 mm nyckel och håll

kniven på undersidan.

Anmärkning!

Drag fast axelmutern med 50 Nm.

10.Justera remmarna enligt nedan.

11.Återmontera skyddskåpan och dess två

skruvar och brickor.



5.5 Justering av remmar


1. Mät remspänningen. Remmen skall flytta sig

10 mm då den trycks in med en kraft av 30-

35 N. Se figuren.

2. Om remmarna behöver justeras, lossa de

fyra skruvarna till respektive lagerhus ett par

varv med en 13 mm nyckel.

3. Justera remmarna genom att föra hävarmen

medurs. Drag därefter fast skruvarna med

en 13 mm nyckel.

4. Mär remsträckningen enligt ovan och justera

på nytt om så behövst.

10 mm

30-35 N

5.6 Byte av remskivor, axlar och lager

För att demontera remskivor, axlar och lager,

demontera först kuggrem och kilrem enligt


Knivaxel med remskiva

Varning!




1. Håll fast knivbladet under aggregatet för

hand och demontera muttern med en 16 mm

ringnyckel.

2. Tag bort brickorna som finns ovan

remskivorna.

19 mm



3. I de flesta fall kan remskivorna dras av för

hand. Om de sitter hårt, använd en

avdragare enligt figuren.

4. Tag bort kilen (A) och brickan (B) under

remskivorna. Drag ut knivaxlarna nedåt.

A

B

5. Byt ut defekta delar och fortsätt monteringen

enligt följande.

Anmärkning!

Placeringen av distansen (C) och den

kupade brickan (D) på knivaxlarna.

D

C

Varning!

Gängorna förstörs om muttrarna

drages hårdare än vad som anges

nedan.

6. Drag fast vänster och höger axelmutter med

50 Nm. Muttern på mellanaxeln skall

monteras i samband med remmen senare.



Anmärkning!

Axelmuttrarna skall dras fast med

50 Nm.

7. Montera remskivorna med kilarna (A) och

brickorna. Eftersom remmarna är placerade

i olika höjd skall olika antal brickor monteras

över och under remskivorna.

Brickplaceringen visas i figuren.

Remskivor:

1. Vänster remskiva

2. Mellanremskiva

3. Höger remskiva

1 2 3

8. Om axellager/lagerhus skall bytas, se nästa

sida.

9. Återmontera och justera kuggremmarna

enligt föregående beskrivning.



Axellager

Vardera knivaxeln är försedd med två tätade

och permanentsmorda kullager. För att byta

dessa, demontera först kuggremmen, dess

remskivor och kinvaxlar enligt föregående

beskrivning.


1. Demontera aktuellt lagerhus genom att

skruva loss de fyra M8-skruvarna.

2. Byt ut lagren enligt beskrivningen i

punkterna 3-7 på sida 32.

Varning!

För att undvika brännskador, använd

handskar vid hantering av heta delar.

3. Återmontera remskivorna. Återmontera och

justera kuggremmen enligt tidigare

beskrivning.



6 Klippaggregat

110 och 125 Combi Pro


Klippaggregatet


2. Placera klippaggregatet i sitt läge framför

maskinen.

3. Montera fästena på framaxlarna.

Anmärkning!



4. Demontera de två höjdlåsningspinnarna.

5. Skruva fast de korta armarna mot

klippaggregatet med de två M10-skruvarna.


redskapslyft.



6. Montera kabeln för klipphöjdinställningen


Rem

Klippaggregetets bakre del skall vila på golvet.

Den skall ej vara upplyft eller fastlåst.

Montera remmen enligt följande:

1. Ställ in maximal klipphöjd.

2. Montera remmen på maskinens

kraftuttagsremskiva (B).




model.

4. Lyft upp och lås fast klippaggregatets bakre

del.

Maskiner med 17” hjul: Montera brickorna

och pinnarna i översta hålen.

Maskiner med 16” hjul: Montera brickorna

och pinnarna i mellersta hålen.




Aggregatet kan resas ställas enligt två olika

procedurer:

• 45° för tvättning och rengöring.

• 90° för service.

Tvättläge




4. Demontera sprintar och brickor.

5. Greppa aggregetet i framkanten och lyft upp.

Haka fast kedjan så att aggregatet pekar

diagonalt uppåt.

Det är absolut förbjudet att starta motorn då

aggregatet befinner sig i tvättläget.

Återställning efter tvättläget

1. Sänk ned aggregatet.

2.Fortsätt enligt position 4 på sida 48.

Serviceläge




klipphöjdinställning, koppla bort kabeln från

maskinen.

4. Ställ in högsta klipphöjd.



5. Tag bort pinnar och brickor.




remskiva.

8. Greppa klippaggregatet i framkanten och lyft

upp tills aggregatet är helt vertikalt. Låt det

vila mot underlaget med sin bakre kant.

Återställning efter serviceläge

1. Sänk ned klippaggregatet.

2. Utför åtgärderna under "Montering vid

leverans" på sidan 47, med början punkt 6.




Varning!




1. Ställ upp aggregatet i serviceläge. Se “Serviceläge”

på sida 49.






mot fästena.

Knivbladets eggar skall vara vända i rotationsriktningen

som är åt vänster då klippaggregatet

är upprest.

3. Drag fast skruvarna med 24 Nm.

Anmärkning!

Skruvarna skall dragas fast med 24 Nm.

24 Nm

24 Nm



6.4 Byte av remmar

Byt ut klippaggregeteta invändiga rem enligt

följande:

1. Höj upp de två aggregatarmarna och låt dem

vila mot ramrören.

Anmärkning!

För att undvika skador på lackeringen,

använd ett par mellanlägg.

2. Tag bort toppkåpan om den ej redan är

borttagen.

3. Ställ klipphöjden på max. Om aggregatet är

försett med elektrisk klipphöjdinställning,

anslut kabeln tillfälligt till en maskin eller till

ett separat batteri.

4. Demontera skyddskåpan genom att ta bort

de två skruvarna samt demontera

remledaren om den ej redan är demonterad.



5. Kräng av remmen och tag bort den.

Spännrullen flyttar sig automatiskt.

6. Kontrollera knivaxlarnas lager enligt

följande:

• Fatta tag i remskivan och skjut den fram

och tillbaka. Inget radiellt spel skall kännas.

• Fatta tag i kniven och skjut den fram och

tillbaka. Inget radiellt spel skall kännas.

• Rotera axeln. Inget onormalt lagerljud skall

höras.

7. Kontrollera att inte länkarna är glappa eller

har andra skador.

8. Om lagren skall åtgärdas, följ instruktionerna

under “"Byte av remskivor, axlar och lager"

på sidan 54” nedan.

Om länkarna skall repareras, fortsätt enligt

“"Länksystem" på sidan 56”.

Om ingen ytterligare åtgärd krävs, montera

remmen i omvänd ordning.

Anmärkning!

Använd alltid originalremmar från

tillverkaren.

6.5 Justering av remmen

Den invändiga remmen justeras automatiskt

med spännrullen, vilken är monterad på en

fjäderbelastad hävarm. Ingen ytterligare

justering krävs.



6.6 Byte av remskivor, axlar och

lager

För att byta remskivor, axlar eller lager,

demontera först den invändiga kilremmen

enligt föregående beskrivning.

Nedan beskrivs endast demontering/montering

av den mittre lagerenheten. Samma instruktion

gäller för övriga lagerenheter.

Knivaxel med remskiva

Varning!




1. Håll fast kniven under klippaggregatet för

hand och skruva bort remskivans mutter (A)

med brickan (B). Använd en 17 mm nyckel.

2. Stöd knivaxeln mot golvet med hjälp av ett

trästycke e.d. och demontera följande delar:

• Övre remskiva (C).

• Kil (D).

• Distans (E).

• Nedre remskiva (F).

• Kil (G).

3. Lyft klippaggregatet försiktigt i framkanten

och drag ut knivaxeln nedåt.

Om lagren sakll åtgärdas, fortsätt “Lager”

nedan.Fortsätt annars med “Montering”.

Lager

1. Demontera de fyra skruvarna som håller

lagerhusen. Använd en 13 mm nyckel.

2. Tag ut lagerhuset.

3. Byt ut lagren enligt beskrivningen i

positionerna 3-7 på sida 32.

D

19 mm

E

F

G

A

B

C



Montering

Anmärkning!

Beträffande knivarna, se "Byte av

knivblad" på sidan 51.

H

Montera axelenheten i omvänd ordning.

1. Lagren (H) och hylsan (I) skall monteras inne

i lagerhuset.

2. Montera lagerhuset på klippaggregatet med

de fyra skruvarna, brickorna och muttrarna.

3. Montera brickorna (J och K) samt hylsan (L)

på axeln.

4. Skjut upp axeln genom lagren.

5. Montera delarna på ovansidan enligt

föregående beskrivning.

Anmärkning!

Remskivorna (F) skall vändas med

märket (UP) uppåt.

I

H

J

K

L

Anmärkning!

Knivbladen skall dras fast med 24 Nm.

24 Nm



6.7 Länksystem

1. Demontera kåporna enligt “"Byte av

remmar" på sidan 52”.

2. Klipphöjdinställningen skall vara kvar i

översta läget. Där är fjädern minst spännd.

3. Böj till en 1 mm ståltråd till en smal krok.

Använd den till att dra loss fjädern. Se

figuren.

4. Demontera kullederna. Använd en 13 mm

nyckel och håll fast med en 11 mm U-nyckel.

5. Byt ut defekta delar och återmointera i


Justering av länksystemet

Länkarnas inställning bestämmer

höjdskillnaden för klippaggregatet i dess främre

och bakre kant. För att klippaggregatet skall

erhålla korrekt grundinställning skall länkarna

ställas in enligt följande:

1. Placera en planparallell planka eller

plywoodstycke under hjulen.

2. Justera länkarna tills klippaggregatets

framkant befinner sig 22 mm över plankan.

3. Återmontera och lås länksystemets

justeringar.

Montering

Återmontera samtliga delar i omvänd ordning.

22 mm



7 Snabbfästen

7.1 Beskrivning

Snabbfästena är avsedda att användas på

Stigas Park-maskiner, 2WD och 4WD.

Snabbfästena medger att aggregatet enkelt

kan växla mellan två lägen:

• Normalläget med fullt uppspänd rem.

• 4 cm bakom normalläget med slak rem.

Tillsammans med att spännrullen lossas från

remmen, förenklar snabbfästena rembyte,

aggregatbyte, tvättläge och serviceläge.

7.2 Montering

Leveransen innehåller följande delar. I

figurerna visas endast höger sida, men antalen

nedan avser båda sidorna.

Position 2WD 4WD

A 2 saxsprintar 2 låsringar

B 4 brickor 4 brickor

A

B

C

B

Park 2WD

C 2 låsringar 2 låsringar

D

Quick-release

mounting, right

and left

Quick-release

mounting, right

and left

D

E 2 skruvar 2 skruvar

F 2 muttrar 2 muttrar

Montera snabbfästena enligt instruktionen

nedan.

A

B

Park 4WD

1. Gäller endast 2WD-maskiner; Smörj

maskinens axelända och snabbfästets

lageryta med olja före monteringen.

2. Montera snabbfästena på maskinen enligt

fig. 1 resp. fig. 2.

3. Gäller endast 2WD-maskiner; Böj ut

saxpinnens (1:A) ben åt vardera hållet

utefter axelns periferi så att den sitter säkert

i axeln.

C

D



4. Gäller endast 4WD machines; Smörj

snabbfästets smörjkoppar med fettspruta

tills fett tränger ut invid axeln.

7.3 Användning av snabbfästen

Lossa remspänningen

1. Demontera låspinnarna (C) från båda sidor.

C

2. Tryck ned snabbfästenas bakre del med

klacken.

3. Utför önskade åtgärder, t.ex. att ställa

aggregatet i serviceläge.

Spänna remmen

Spänn först på ena sidan och sedan på andra

enligt instruktionerna nedan.

VARNING!

Använd skyddshandskar då hävarmen

hanteras. Risk för klämskador.

1. Fatta ett stadigt tag i hävarmen (G) framför

axelcentrum och vrid försiktigt 180° framåt.

2. Montera låsnålen (C).

3. Utför ovanstående på andra sidan.

Verkstads

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
