Betäckningar och brunnar

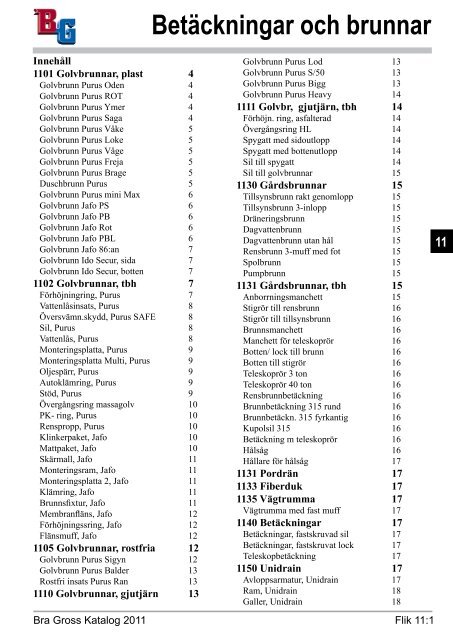

Innehåll
1101 Golvbrunnar, plast 4
Golvbrunn Purus Oden 4
Golvbrunn Purus ROT 4
Golvbrunn Purus Ymer 4
Golvbrunn Purus Saga 4
Golvbrunn Purus Våke 5
Golvbrunn Purus Loke 5
Golvbrunn Purus Våge 5
Golvbrunn Purus Freja 5
Golvbrunn Purus Brage 5
Duschbrunn Purus 5
Golvbrunn Purus mini Max 6
Golvbrunn Jafo PS 6
Golvbrunn Jafo PB 6
Golvbrunn Jafo Rot 6
Golvbrunn Jafo PBL 6
Golvbrunn Jafo 86:an 7
Golvbrunn Ido Secur, sida 7
Golvbrunn Ido Secur, botten 7
1102 Golvbrunnar, tbh 7
Förhöjningring, Purus 7
Vattenlåsinsats, Purus 8
Översvämn.skydd, Purus SAFE 8
Sil, Purus 8
Vattenlås, Purus 8
Monteringsplatta, Purus 9
Monteringsplatta Multi, Purus 9
Oljespärr, Purus 9
Autoklämring, Purus 9
Stöd, Purus 9
Övergångsring massagolv 10
PK- ring, Purus 10
Renspropp, Purus 10
Klinkerpaket, Jafo 10
Mattpaket, Jafo 10
Skärmall, Jafo 11
Monteringsram, Jafo 11
Monteringsplatta 2, Jafo 11
Klämring, Jafo 11
Brunnsfixtur, Jafo 11
Membranfläns, Jafo 12
Förhöjningssring, Jafo 12
Flänsmuff, Jafo 12
1105 Golvbrunnar, rostfria 12
Golvbrunn Purus Sigyn 12
Golvbrunn Purus Balder 13
Rostfri insats Purus Ran 13
1110 Golvbrunnar, gjutjärn 13
Bra Gross Katalog 2011
Golvbrunn Purus Lod 13
Golvbrunn Purus S/50 13
Golvbrunn Purus Bigg 13
Golvbrunn Purus Heavy 14
1111 Golvbr, gjutjärn, tbh 14
Förhöjn. ring, asfalterad 14
Övergångsring HL 14
Spygatt med sidoutlopp 14
Spygatt med bottenutlopp 14
Sil till spygatt 14
Sil till golvbrunnar 15
1130 Gårdsbrunnar 15
Tillsynsbrunn rakt genomlopp 15
Tillsynsbrunn 3-inlopp 15
Dräneringsbrunn 15
Dagvattenbrunn 15
Dagvattenbrunn utan hål 15
Rensbrunn 3-muff med fot 15
Spolbrunn 15
Pumpbrunn 15
1131 Gårdsbrunnar, tbh 15
Anborrningsmanchett 15
Stigrör till rensbrunn 16
Stigrör till tillsynsbrunn 16
Brunnsmanchett 16
Manchett för teleskoprör 16
Botten/ lock till brunn 16
Botten till stigrör 16
Teleskoprör 3 ton 16
Teleskoprör 40 ton 16
Rensbrunnbetäckning 16
Brunnbetäckning 315 rund 16
Brunnbetäckn. 315 fyrkantig 16
Kupolsil 315 16
Betäckning m teleskoprör 16
Hålsåg 16
Hållare för hålsåg 17
1131 Pordrän 17
1133 Fiberduk 17
1135 Vägtrumma 17
Vägtrumma med fast muff 17
1140 Betäckningar 17
Betäckningar, fastskruvad sil 17
Betäckningar, fastskruvat lock 17
Teleskopbetäckning 17
1150 Unidrain 17
Avloppsarmatur, Unidrain 17
Ram, Unidrain 18
Galler, Unidrain 18
Flik 11:
11

Betäckningar och brunnar
Utloppshus, Unidrain 18
Hårsil, Undrain 18
Fixtur, Unidrain 18
Hörn, Unidrain 19
1151 Purus Line 19
Flik 11: Bra Gross Katalog 2011

Branschens krav på systemgodkännande
uppfylls,
godkända tätskikt mot
Purus Line anges på
www.sakervatten.se
11
RENA BARNLEKEN
Att jobba med Purus Line ska vara en smidig historia. Inte bara att
installera, utan redan när du beställer och hämtar. Därför levereras
alla våra brunnar som en enda enhet: sil, brunnsdel, klämring, hårsil
och monteringskit för både trä- och betongbjälklag. Allt i ett – alltid.
www.purusline.se
– Lite roligare i badrummet
Bra Gross Katalog 2011
Flik 11:

Flik 11: Bra Gross Katalog 2011

Betäckningar och brunnar
1101 Golvbrunnar, plast
Golvbrunn Purus Ymer
Golvbrunn Purus Oden
Ø150
114
139
Ø172
Med sidoutlopp, av polypropenplast (PP), med låg bygghöjd
och hög kapacitet.
Urtagbar vattenlåsinsats.
– Sildim. Ø150 mm
– Utlopp Ø 75 mm.
Art nr Dim Benämning
7113522 150 x 75 Oden
Golvbrunn Purus ROT
Ø75
80
Material: PEH
Bygghöjd: 99 mm. (Lågbyggd)
Kapacitet: Minst 0,8 liter/sekund, enligt SS-EN 1253
Anslutning: Sida
Sildimension: Ø150 mm.
Utlopp: Ø75 mm.
Art nr Dim Benämning
7113546 150 x 75 Ymer
Golvbrunn Purus Saga
11
Purus Rot, golvbrunn av PP-plast, dim. 150 x 75 mm, med
sidoutlopp, urtagbar vattenlåsinsats - PURUS Tyr, sil med med
möjlighet att ansluta rör med dim. -40 mm, klämring, skyddslock
och installationsanvisning.
Typgodkänd enligt EN 1253.
Med motsvarande inbyggnadsmått som äldre golvbrunnar som
skall bytas ut. Med fästöron för montering av Purusstödet.
Lös bakvattenlåstunga finns som extra tillbehör
Art nr Dim Benämning
7113544 150 x 75 ROT
Material: PP
Kapacitet: 0,8 liter/sek
Anslutning: Sida
Sildimension: Ø150 mm.
Utlopp: Ø75 mm.
Saga har en inbyggd förhöjningsring som är steglöst justerbar
15 mm samt en tiltbarhet på 4°.
Art nr Dim Benämning
7113609 150 x 75 Saga
215
150
70
0-15 mm
213
Material: PP
Kapacitet: 0,8 liter/sek
Anslutning: Botten
Sildimension: Ø150 mm.
Utlopp: Ø75 mm.
Saga har en inbyggd förhöjningsring som är steglöst justerbar
15 mm samt en tiltbarhet på 4°.
Art nr Dim Benämning
7113610 150 x 75 Saga
75
Bra Gross Katalog 2011
Flik 11:

Betäckningar och brunnar
Golvbrunn Purus Våke
Golvbrunn Purus Freja
Ø150
131
Ø75
76
46
142
Med sidoutlopp, av polypropenplast (PP), med 3 st e x tra
inlopp för rör Ø32 eller Ø40 mm.
Extra lågbyggd. Urtagbar vattenlåsinsats med stänkskydd.
– Sildim. Ø150 mm
– Utlopp Ø 75 mm.
Art nr Dim Benämning
7113580 150 x 75 Våke
Golvbrunn Purus Loke
Lågbyggd golvbrunn 99 mm med 50 sidoutlopp i PEH, demonterbart
vattenlås.
Art nr Dim Benämning
7113770 150 x 50 Freja PEH
Golvbrunn Purus Brage
Ø173
Ø150
D1
D2
D3
52
H1
242
Ø75
Ø110
Med bottenutlopp, av polypropenplast (PP), med 3 st extra
inlopp för rör Ø32 eller Ø40 mm.
Urtagbar vattenlåsinsats.
– Sildim. Ø150 mm
– Utlopp Ø75 eller 110 mm.
Art nr Dim Benämning
7113588 150 x 110/75 Loke
Golvbrunn Purus Våge
78
Art nr Dim Benämning
7113930 150 x 75 Brage PP
7113927 150 x 50 Brage ABS
H4
D4
Mått i mm
RSK nummer D1 D2 D3 D4 H1 H4
711 39 27 150 173 132 50 230 58
711 39 29 150 173 132 75 180 54
711 39 25 150 173 132 75 320 150
711 39 30 150 173 132 75 286 150
711 39 28 150 173 132 110 180 66
Duschbrunn Purus
97
Ø150
Ø172
164
52
Ø150
131
Ø75
Ø50
Med bottenutlopp, av ABS-plast, med extra låg bygghöjd.
Urtagbar vattenlåsinsats.
– Sildim. Ø150 mm
– Utlopp Ø 50 mm.
Med bottenutlopp, av polypropenplast (PP), med 3 st extra
inlopp för rör Ø32 eller Ø40 mm.
Urtagbar vattenlåsinsats.
– Sildim. Ø150 mm
– Utlopp Ø75 eller 110 mm.
149
Art nr Dim
7113527 150 x 50
Art nr Dim Benämning
7113598 150 x 75 Våge
Flik 11: Bra Gross Katalog 2011

Betäckningar och brunnar
Golvbrunn Purus mini Max
Golvbrunn Jafo Rot
220
112
75
57
Purus spygatt miniMAX, av PP-plast. Dim. 130 x 32 mm, med
sidoutlopp.
Extra låg bygghöjd 70 mm. Med fästöron för Purusstödet. Levereras
komplett med automatisk klämring, sil och skyddslock
Art nr Dim Benämning
7152456 130 x 32 mini Max
Med mattpaket (sil, klämring, O-ring, skruv). Endast för betongbjälklag.
Sidoutlopp Ø 75 mm. Kap. 2 l/s. Vattenlås ingår
som kan ersättas med luktstopp. Lämplig för ROT-arbeten.
Kräver minimal bilning för avloppet. Ersätter gamla
brunnar tack vare högt placerat utlopp. Utloppets överdel är
endast 20 mm under golv. OBS! PEH-modellen passar endast
för grodtillverkning.
Golvbrunn Jafo PS
120
220
75
86
Art nr Dim Benämning
7113143 150 x 75 Jafo Rot
Golvbrunn Jafo PBL
220
11
Standard golvbrunn utan mattpaket.
Sidoutlopp Ø 50 och 75 mm. Kap. 3 l/s. Pungvattenlås ingår
som kan ersättas med luktstopp, RSK-nummer 713 38 60.
300
145
170
Art nr Dim Benämning
7113131 150 x 50 PS 50
7113132 150 x 75 PS 75
Golvbrunn Jafo PB
220
145 170
189
75
Golvbrunn vit PP
Standard golvbrunn med mattpaket (sil, klämring, O-ring,
skruv).
Bottenutlopp Ø 75 mm. Kap. 3,5 l/s. Pungvattenlås ingår.
75
Utan mattpaket. Extra långt bottenutlopp Ø 75 mm. Kap. 3,5
l/s. Pungvattenlås ingår som kan ersättas med luktstopp, RSKnummer
713 38 60. Extra långt utlopp gör den lämplig för
renovering i mellanbjälklag eller i torpargrund där
brunnen kan föras genom bjälklaget och kopplas på undersidan.
Lämplig i kombination med monteringsplatta, RSK-nummer
711 31 84 eller monteringsram Lyftupp 12, RSK-nummer 713
38 25.
Art nr Dim Benämning
7113157 150 x 75 PBL
Art nr Dim Benämning
7113139 75 Jafo PB75
Bra Gross Katalog 2011
Flik 11:

Betäckningar och brunnar
Golvbrunn Jafo 86:an
1102 Golvbrunnar, tbh
Förhöjningring, Purus
JAFO 86:an utan sil
Golvbrunn i grå, svetsbar PEH-plast med 50 mm stängande
pungvattenlås.
Med klämring, O-ring och skruv, men UTAN SIL.
OBS. Endast för betongbjälklag.
Sidoutlopp Ø 75 mm.
Kapacitet 1,5 l/s.
Endast 86 mm hög och marknadens lägsta golvbrunn med bibehållet
50 mm stängande pungvattenlås.
Lämplig vid prefabtillverkning. Kräver minimal bilning för
avloppet vid ROT-installationer. För installation i klinkergolv
ska klinkerramens öppning vara minst 163 mm och centrerad
över golvbrunnen.
Art nr Dim Benämning
7113158 75 Jafo 86:an
Golvbrunn Ido Secur, sida
Av plast med fyrkantfläns för Purus golvbrunnar dim. 150 mm.
Förhöjer 13 mm. Att användas till gipsskivor, avjämningsmassa,
varma golv m.m.
Art nr Dim Benämning
7133625 150 x 13 4-KANT
Av plast med rund fläns för Purus golvbrunnar dim. 150
mm.Förhöjer 13 mm. Att användas till gipsskivor, avjämningsmassa,
varma golv m.m.
Art nr Dim Benämning
7133626 150 x 13 RUND
Med sidoutlopp, sil och klämring
Art nr Benämning
7114086 Ido 95030
Golvbrunn Ido Secur, botten
Med bottenutlopp, sil och klämring
Art nr Benämning
7114087 Ido 95040
Fast höjd
Art nr Dim
7133614 150 x 25
7133622 150 x 50
7133648 150 x 100
FH/Flex, steglöst kapbar med möjlighet till finjustering av
höjden
Art nr Dimension
7133649 150 (37-107)
Flik 11: Bra Gross Katalog 2011

Betäckningar och brunnar
Vattenlåsinsats, Purus
Sil, Purus
Silar av plast är konstruerade för att användas till plastmatta.
Silar med urtag, avsedda för rör max 40 mm.
Vattenlås Purus Ran av plast 125mm med O-ringstätning.
Vattenlåsinsats PURUS RAN av PP-plast till PURUS golvbrunn.
Med lyftring för enkelt upptag ur brunn. Kan delas,
rensas och diskas.
Art nr Dim
7118082 125
Sil/syrafast plåt utan urtag
Art nr Dimension
7138332 150
Översvämn.skydd, Purus SAFE
11
Vit PP, med snäppen för fastlåsning
Plast/Rostfritt
Purus Safe översv.skydd 50 fyrk.ram 120x120x40 för klinker
bottenutl. Översvämningsskydd av plast. Sil fyrk 75 mm av
rostfritt stål, bottenutlopp 50 mm. Med urtagbar vattenlåsinsats
med automatisk luktspärr
Art nr Dim
7138416 150 Utan uttag
7138422 150 Med uttag
Vattenlås, Purus
Art nr Benämning
7138440 Klinker
Plast
Purus Safe översväm.skydd 50xØ 80mm ansl. plastm bottutl.
plast. Översvämningsskydd av plast. Sil Ø80mm bot
tenutlopp 50mm. Med urtagbar vattenlås
insats och automatisk luktspärr.
Purus Nood Insats inkl. låsring
Med fjäderupphängt membran som håller brunnen stängd när
vatten ej passerar genom brunnen. Passar alla PURUS golvbrunnar
där vattenlås TYR/RAN passar. Låsringen levereras
med förlängningstag för förhöjningsringar 13-100mm.
Art nr Dim Benämning
7138448 150 NOOD
Art nr Benämning
7138441 Matta
Bra Gross Katalog 2011
Flik 11:

Betäckningar och brunnar
Monteringsplatta, Purus
Typgodkänd vid installation tillsammans med typgodkänd
Purus golvbrunn och underlättar installationen i träbjälklag.
Säker installation – rekommenderas av försäkringsbolagen.
Art nr Dim
7133680 150
Monteringsplatta Multi, Purus
Autoklämring, Purus
Självjusterande klämringar ger automatiskt plastmattan
det rätta klämtrycket.
Klämringen ställer in sig efter mattans tjocklek och ger därför
alltid en tät mattanslutning. Alla Purus golvbrunnar leve
reras med Purus automatiska klämring.
För plastmatta
Art nr Dim Benämning
7141315 150 Blå
PURUS-Plattan 300 Multi
Tillverkad i ABS är anpassad för PURUS golvbrunnar i serien
150 för gjutjärn, plast och i rostfritt utförande , den är också
anpassad för PURUS golvbrunnar i serien 130 för plast och
rostfritt utförande.med 8 st passbitar för ytterligare höjdjustering
6 mm resp 13 mm. För höjdjustering i träbjälklag med CC
= 300 mm. Distansringar för gjutjärn,plast och rostfria PURUS
golvbrunnar. 4 st täckbrickor för skruvhål. Låsring för golvbrunn.
Inbyggt fall på 2 grader
Art nr Dim Benämning
7133690 150/130 300
För brunns- och tätmanschetter
Art nr Dim
7141318 150
Stöd, Purus
vinkelbit
skruv
mutter
"SNÄPP"
fot
Oljespärr, Purus
Stänger automatiskt vid oljeutsläpp. Gasspärr. Monteras i spygatt
Bigg och Heavy.
BOLJA har 90 mm vattenlås och stänger för vätskor med densitet
understigande 900 kg/m3 och hindrar därmed att olja eller
annan brandfarlig vätska rinner ut i
avloppssystemet. Vid uttorkat vattenlås hindrar BOLJA alla
avloppsgaser från att tränga upp i lokalen.
Av plast.
Ett hjälpmedel att fixera golvbrunnen vid ingjutning i betongbjälklag.
En lätt och stabil konstruktion.
Reglerbar höjd. Höjden kan varieras 60 mm, med extra hylsa
110 mm
Levereras med
2 st vinkelbitar
2 st skruvar
2 st muttrar
2 st fötter
Art nr
7141345
Art nr Dim Benämning
7138427 220 Bolja
Flik 11:10 Bra Gross Katalog 2011

Betäckningar och brunnar
Övergångsring massagolv
Klinkerpaket, Jafo
PM-ringar av syrafast rostfritt stål för alla typer av massagolv.
Art nr Benämning
7133895 PM 150
7133896 PM 220
PK- ring, Purus
Kan användas till alla typer av tätskikt och klinkergolv.
För anslutning av tätskikt rekommenderas Purus klämring
GUL, Purus Klinkerfläns eller Purus Klinkerkit.
Plast och syrafast rostfritt stål.
För brunnar dimension mm. Höjd 6 mm.
Art nr Dim Benämning
7133796 175 PK 175.Rfr
7133756 200 PK 200L Rfr
Jafo klinkerram med rostfri fyrkantsil till nya Jafo golvbrunnar.
155 x 155 x 6 mm.
Med 1 mm tjock, fyrkantig rostfri sil utan urtag, rostfri ram,
underdel i plast med klämringsfunktion samt skruv. För klinkergolv.
Passar alla JAFO 150-brunnar i plast.
Klinkerramens plastunderdel skruvas fast och fungerar som
klämring för membranflänsen (tätskiktet).
Underdelen gör att silen centreras mitt över golvbrunnen så att
vattenlåset lätt kan tas upp och rensas.
Klinkerramen kan förhöjas i steg om 10 mm med JKF 10,
RSK-nummer 713 38 98.
JK Standard finns även med urtag, tätt lock och spaltlock.
Art nr Dim
7133897 155 x 155 x 6
Mattpaket, Jafo
11
Kapbar, höjd 50 mm
Art nr Dim Benämning
7133804 300 PK 300 Rfr
Renspropp, Purus
Art nr Dim Benämning
7146004 25 Plast
Sil och klämring i plast, med O-ring och skruv.
Passar alla JAFO:s 150-brunnar i plast.
För plastmatta. Ingår i alla JAFO:s golvbrunnar med beteckningen
MP.
Tål belastning 150 Kp.
JAFO:s golvbrunnar levereras med eller utan mattpaket.
Fördelen med golvbrunn utan mattpaket är att du kan välja
brunn utan att veta golvtypen i förväg.
Om du tänker lägga plastmatta, använder du mattpaketet.
Tänker du lägga klinkergolv, kompletterar du i stället brunnen
med ett klinkerpaket.
Art nr
7137030
Art nr Dim Benämning
7146006 32 Gumminplast
Bra Gross Katalog 2011
Flik 11:11

Betäckningar och brunnar
Skärmall, Jafo
Monteringsplatta 2, Jafo
JAFO Skärmall för tätskikt i JAFO golvbrunnar
Hjälpmedel för korrekt håltagning i tätskikt såsom golvbrunnsmanschett
eller plastmatta. Skärmallen passar i alla JAFO´s
golvbrunnar och förhöjningsringar i plast från 1991 och framåt.
Art nr
7133874
Monteringsram, Jafo
Passar golvbrunnar med 220 mm fläns.
Levereras med 8 skruvar för fastsättning i träbjälklaget samt 6
skruvar för fastsättning av golvbrunn i ramen.
Lyftupp 12 används för att lyfta golvbrunnen vid stabilisering
av träbjälklaget med gipsskiva/spackel då du lägger klinker.
Den passar både för nyinstallation och renovering, förutsatt att
avståndet mellan golvbrunnens fläns och utloppet är så stort att
både spånplatta och Lyftupp 12 får plats.
Plattan är i två delar som skjuts ihop och sedan skruvas fast i
underlaget.
Eftersom skruvarna fästes genom båda delarna samtidigt, kan
de inte glida isär.
260 x 260 mm. Centrumhål Ø 180 mm.
Art nr Benämning
7133825 Lyftupp 12
Hjälpmedel för montering av golvbrunn i träbjälklag.
Monteringsplattan kan vändas för att anpassas till golvkonstruktionen.
Levereras komplett med skruv för fastsättning i träbjälklaget
samt skruv för fastsättning av golvbrunnen i monteringsplattan.
En monteringsring Flyt 12 ingår också.
Monteringsplattan som är 22 mm tjock skruvas fast på golvbjälkarna
och ovankant kommer då i nivå med golvspånskivan.
I de fall golvet ska förstärkas för att beläggas med klinkerplattor
monteras Flyt 12 monteringsringen mellan golvbrunnen och
monteringsplattan.
På detta sätt kan golvbrunnen förhöjas 12 mm utan att använda
en traditionell förhöjningsring.
Genom att använda JAFO´s monteringsplatta 2 kan rörmontören
göra hela golvbrunns- och rörinstallationen klar på en gång.
Art nr
7133828
Klämring, Jafo
Klämring i vit plast med 5 st syrafasta rostfria skruvar och O-
ring.
Art nr
7133854
Brunnsfixtur, Jafo
JAFO Golvbrunnsfixtur ger en exakt fixering av golvbrunnen i
höjd och våg vid ingjutning i betongbjälklag.
Den passar till de flesta 150-golvbrunnar med 200-220 mm
fläns.
JAFO Golvbrunnsfixtur skruvas eller skjuts fast i gjutformen.
Den sätts enkelt ihop av fyra delar. Spännband för fästning av
golvbrunnen ingår.
Art nr
7133915
Flik 11:12 Bra Gross Katalog 2011

Betäckningar och brunnar
Membranfläns, Jafo
Flänsmuff, Jafo
För tätskiktsanslutning under klinkergolv.
Passar alla JAFO 150-brunnar, men går även att använda till
större golvbrunnar.
Membranflänsen är tillverkad av butylgummi som på ovansidan
har en invalsad non woven-väv av polyester.Detta gör
att golvbrunnens klämring kan glida längs membranflänsens
översida när den pressas ner i brunnen.
Väven gör också att de olika tätskiktsmassorna får ett bra grepp
i membranflänsen.
Materialet är så töjbart att flänsen kan dras ner i golvbrunnshalsen
och låsas med klämringen.
Membranflänsen är avsedd för alla typer av tätskikt, som till
exempel neoprepene-, bitumen-, asfalt- och dispertionsmassa.
För att inga läckor ska uppstå, måste tätskikten appliceras med
ordentlig överlappning.
Art nr Benämning
7133901 Universal
Förhöjningssring, Jafo
Flänsmuff för anslutning till AB-block. Komplett med tätningar,
skruv och mutter.
JAFO har i sitt sortiment reservdelar för och tillbehör till
AB-block som började tillverkas på 40-talet i hela avloppsenheter.
JAFO:s lilla flänsmuff med Ø 75 mm utloppsdimension
är anpassad för AB-brunnens flänsanslutning. I muffen passar
JAFO:s golvbrunnar med Ø 75 mm anslutning. Vid större
ingrepp då hela ”grodan” ska bytas ut, passar JAFO:s stora
flänsmuff som har en utloppsdimension på Ø 110 mm.
Art nr Dim
7133870 75
7133872 110
1105 Golvbrunnar, rostfria
Golvbrunn Purus Sigyn
H1
D1
D2
D4
H2
11
Förhöjningsring i plast. Vit PP. OBS.
Endast för JAFO golvbrunnar i plast.
Om golvbrunnen har hamnat för lågt går det att höja anslutningen
med hjälp av förhöjnings-ringar. Det finns två typer av
förhöjningsringar; fasta och kapbara. Fasta förhöjningsringar
skruvas fast i golvbrunnens säte och finns i höjderna 12 och 25
mm. Det går att bygga flera förhöjningsringar ovanpå varann.
Art nr Höjer Benämning
7133822 12 PF 12
7133823 25 PF 25
7133826 37 PF 37
D1: 150, D2: 167, D4: 75, H1: 137, H2: 96,
L1: 134.
Med sidoutlopp av syrafast rostfritt stå med låg bygghöjd och
hög kapacitet.
Urtagbar vattenlåsinsats.
– Sildim. Ø150 mm.
– Utlopp Ø75 mm.
Art nr Dim Benämning
7118071 150 x 75 Sigyn
L1
Bra Gross Katalog 2011
Flik 11:13

Betäckningar och brunnar
Golvbrunn Purus Balder
H1
D1
D3
D2
1110 Golvbrunnar, gjutjärn
Golvbrunn Purus Lod
D1
D2
D3
H4
H1
D1: 150, D2: 167, D3: 129, D4: 75, H1: 196,
H4: 52.
D4
H4
D4
Med bottenutlopp av syrafast rostfritt stål. Urtagbar vattenlåsinsats.
- Sildim 150 mm i diam.
- Utlopp 50 alt 75 mm i diam
Art nr Dim Benämning
7118090 150 x 50 Balder
7118070 150 x 75 Balder
Rostfri insats Purus Ran
D1: 150, D2: 172, D3: 136, D4: 75, H1 286,
H4: 113
Bottentömmande golvbrunn av gjutjärn med rostskydd av
Epoxi och urtagbar vattenlåsinsats av plast.
Art nr Dim Benämning
7102172 150 LOD MA 75E
Golvbrunn Purus S/50
ø150
117
ø185
79,5
ø75
218
Lågbyggd golvbrunn av gjutjärn med rostskydd av Epoxi och
urtagbar vattenlåsinsats av plast. Dimension 150 mm.
RAN är en traditionell, urtagbar vattenlåsinsats. Den är av rostfritt
stål med lyftbygel för lättare hantering och rengöring.
Art nr Dim
7118084 150
Art nr Dim Benämning
7102651 150 S/50 LMA 5E
Golvbrunn Purus Bigg
ø220
161
70
ø246
ø110
106
Av gjutjärn med rostskydd av Epoxi och urtagbar vattenlåsinsats
av plast. Dimension 220 mm.
Art nr Dim Benämning
7102819 220 Bigg 110E
230
Flik 11:14 Bra Gross Katalog 2011

Betäckningar och brunnar
Golvbrunn Purus Heavy
ø220
ø246
Spygatterna är i första hand avsedda för användning i
lokaler med betonggolv, t.ex. pannrum, garage och liknande
utrymmen, där de kan gjutas in. De är inte avsedda att
användas i lätta golvkonstruktioner.
279
70
ø211
Spygatt med sidoutlopp
L
A
B
T
ø110
Av gjutjärn med rostskydd av Epoxi och urtagbar vattenlåsinsats
av plast. Dimension 220 mm.
Art nr Dim Benämning
7102827 220 Heavy 110E
1111 Golvbr, gjutjärn, tbh
Förhöjn. ring, asfalterad
Förhöjningsring, rund, asfalterad
*
Dim
Spygatt med sidoutlopp
In- och utvändigt asfalterad
Skruvar: t.o.m. 225 = M6 x 12. 300 = M8 x 14
Typ: helgängad spårskruv. Material: mässing
H
Art.nr. Dim Storleks- DE A B L T H Vikt
RSK beteckning mm mm mm mm mm mm kg/st
715 10 12 DE 75 150 75 225 165 150 7,8 95 4,1
715 10 20 DE 83 225 83 302 242 158 7,8 110 7,5
715 10 38 DN 100 300 108 380 314 155 10,0 135 14,6
*Kopplas till MA-rör DE 75 med koppling Jet-Redux DE 83 – de 75 (RSK nr 119 84 12)
Asfalterad med sidoutlopp och sil
Art nr Dim
7151012 150 x 65
7151020 225 x 75
Spygatt med bottenutlopp
A
B
11
Art nr Dim
7130057 225 x 25
7130073 225 x 50
7130099 225 x 75
C
T
H
Aluminium.
Art nr Dim
7130248 225
7130255 300
Övergångsring HL
*
Dim
Spygatt med bottenutlopp
In- och utvändigt asfalterad
Skruvar: t.o.m. 225 = M6 x 12. 300 = M8 x 14
Typ: helgängad spårskruv. Material: mässing
Art.nr. Dim Storleks- DE A B C T H Vikt
RSK beteckning mm mm mm mm mm mm kg/st
715 11 11 DE 75 150 71 230 165 95 11,0 195 3,8
715 11 29 DE 83 225 83 302 242 110 11,5 225 7,8
715 11 37 DN100 300 108 380 314 135 11,5 270 15,5
*Kopplas till MA-rör DE 75 koppling Jet-Redux DE 83 – de 75 (RSK nr 119 84 12)
med
Spygatt, asfalterad, med bottenutlopp och sil
Art nr Dim
7151111 150 x 65
7151129 225 x 75
Sil till spygatt
Utan urtag till spygatter.
Art nr Dim
7151814 150
7151822 225
Bra Gross Katalog 2011
Flik 11:15

Betäckningar och brunnar
Sil till golvbrunnar
Dräneringsbrunn
Spolbrunn
Utan urtag till golvbrunnar och förhöjningar.
Art nr Dim Anm
7135536 225 Asfalterad
7135635 225 Plastbeh.
1130 Gårdsbrunnar
Tillsynsbrunn rakt genomlopp
Höjd 2 meter. Dim 455, sandfång 80 l
utan vattenlås 2 st inlopp, 1 st utlopp
dim 110 alt 160 med gummimanchetter
Art nr Dim
7254000 110
Svart
Art nr Dim
2356525 110 x 110
Pumpbrunn
PP
Art nr DN1 DN
2356575 458 110
2356576 458 160
2356577 458 200
Tillsynsbrunn 3-inlopp
Dagvattenbrunn
Höjd 2 meter. Dim. 455 sandfång 80 l
utan vattenlås 1 st utlopp 110 alt. 160.
Komplett med manchetter
Art nr Dim
7254010 110
7254060 160
Dagvattenbrunn utan hål
Anslutningsklar pumpstation för
mark.
Komplett rörgarnityr försedd med
snabbkoppling över vattenytan för smidig
service. Anslutning på tilloppet är DN
110, utlopp DN 32. Brunnen har en ytterdiameter
på 455mm och en effektiv
volym på 80 liter. Standardhöjden är
2000mm (kan mot förfrågan erhållas i
andra längder). Tillverkad i miljövänlig
och återvinningsbar pp (polypropylen).
Art nr Dim
11BG543 455 x 2,0 m
1131 Gårdsbrunnar, tbh
Anborrningsmanchett
PP
Art nr DN1 DN
2356563 458 110
2356564 458 160
2356565 458 200
Art nr Dim
7254039 455 x 3 m
7254040 455 x 2 m
Rensbrunn 3-muff med fot
För dagvatten- o dräneringsbrunn
Art nr Dim
2356651 110
2356652 160
2356653 200
Art nr Dim
5110200 110 x 200
5160200 160 x 200
5200200 200 x 200
Flik 11:16 Bra Gross Katalog 2011

Betäckningar och brunnar
Stigrör till rensbrunn
Teleskoprör 3 ton
Brunnbetäckning 315 rund
Art nr Dim Längd, m
2352803 200 2
2352732 200 5
Stigrör till tillsynsbrunn
Teleskoprör 315 för lätt betäckning
Art nr Dim Längd
2358210 315 400
9358211 315 800
Art nr Dim
7038201 Tät, 40 ton
Brunnbetäckn. 315 fyrkantig
Teleskoprör 40 ton
Art nr Dim
7038227 Galler, 40 ton
11
Art nr Dim Längd, m
2352821 400 2
2352755 400 5
Kupolsil 315
Brunnsmanchett
Art nr Dim
6232503 455 x 315
Manchett för teleskoprör
Art nr Dim Längd
2358209 315 400
2358208 315 800
Rensbrunnbetäckning
Art nr
9038235
Betäckning m teleskoprör
Art nr Dim
2359291 400 x 315
Botten/ lock till brunn
Art nr
Dim
623210700 455
Botten till stigrör
Art nr Dim
2623200 400
Teleskopbetäckning inklusive lock med
låsfuntion och gummimanchett 200/160.
För rensbrunnar, körbar. Vikt ca 20kg.
Rör av PP ger hög slagtålighet även i
låga temperaturer. Röret är förankrat i
betäckningen med rostfria bultar
Teleskopbetäckning
150mm, 3ton. En teleskop lösning för
110 mm rör. Underlättar insjusteringen
vid markarbeten.
Art nr Dim
11BG150 111 x 280
Hålsåg
Bra Gross Katalog 2011
Art nr Dim
7036000 200 /160
Art nr Dim
2730001 121
2730002 168
2730004 210
Flik 11:17

Betäckningar och brunnar
Hållare för hålsåg
1140 Betäckningar
1150 Unidrain
Art nr
2730003
Betäckningar, fastskruvad sil
Avloppsarmatur, Unidrain
1131 Pordrän
Avloppsarmatur 1001
Placering mot tre väggar.
Art nr Dim
7015019 150
7015027 225
7015035 300
7015050 400
Art nr Benämning L
7121885 1001 800
7121886 1001 900
7121887 1001 1000
Pordrän är den fuktskyddade skivan, en
värmeisolerande dräneringsskiva där cellerna
är luftfyllda.
Skiva 100. 1000x700x100 mm
Art nr Benämning
11BG600 Skiva 100
Art nr Benämning L, m
11BG610 List 2,5
Art nr Benämning
11BG620 Hållare
1133 Fiberduk
Art nr Bredd, m Längd, m
3625637 4,5 150
TSN01020 2,0 200
1135 Vägtrumma
Vägtrumma med fast muff
Art nr Dim Längd, m
052255310 200 6
052275310 250 6
052295310 300 6
052315310 400 6
Betäckningar, fastskruvat lock
Art nr Dim
7015118 150
7015126 225
7015134 300
7015159 400
Teleskopbetäckning
Dia: 210 mm rund till teleskopgarnityr.
• Användningsområde: För spindelförlängare
S-1850.
• Fästes med bajonettkoppling till spindelförlängaren
• Avvinklingsbar 2º
• Tätt lock med gummipackning
Art nr Fab bet
7037925 ESCO, S-1830
Avloppsarmatur 1002
Placering mot bakvägg och vänster vägg.
Art nr Benämning L
7121890 1002 800
7121891 1002 900
7121892 1002 1000
Avloppsarmatur 1003
Placering mot bakvägg och höger vägg.
Art nr Benämning L
7121895 1003 800
7121896 1003 900
7121897 1003 1000
Avloppsarmatur 1004
Placering mot bakvägg och fristående
från sidoväggar.
Art nr Benämning L
7121900 1004 800
7121901 1004 900
7121902 1004 1000
Flik 11:18 Bra Gross Katalog 2011

Betäckningar och brunnar
Ram, Unidrain
Ram 1500
Art nr Benämning
7121912 800/10
7121913 800/12
7121915 900/10
7121916 900/12
7121918 1000/10
7121919 1000/12
Galler, Unidrain
Galler Square 1604
Art nr Benämning L
7119766 1604 800
7119767 1604 900
7119768 1604 100
Utloppshus 1402
Art nr Benämning
7119791 1402 PS75
Hårsil, Undrain
Galler Stripe 1605
11
Galler Classic 1601
Art nr Benämning L
7119746 1601 800
7119747 1601 900
7119748 1601 1000
Art nr Benämning L
7119781 1605 800
7119782 1605 900
7119783 1605 100
Utloppshus, Unidrain
Hårsil 1810
Art nr Benämning
7119769 1810, rostfri
Fixtur, Unidrain
Galler Column 1602
Art nr Benämning L
7119753 1602 800
7119754 1602 900
7119755 1602 1000
Galler Inca 1603
Art nr Benämning L
7119759 1603 800
7119760 1603 900
7119761 1603 100
Utloppshus 1401
Art nr Benämning
7119785 1401 PS50
Utloppshus 1401
Art nr Benämning
7119786 1401 PS75
Fixtur 38 1001
Art nr Benämning L
7121942 1001 800
7121943 1001 900
7121944 1001 1000
Fixtur 38 1002/1003
Art nr Benämning L
7121947 1002/1003 800
7121948 1002/1003 900
7121949 1002/1003 1000
Fixtur 38 1004
Art nr Benämning L
7121953 1004 800
7121954 1004 900
7121955 1004 1000
Bra Gross Katalog 2011
Flik 11:19

Betäckningar och brunnar
Hörn, Unidrain
1151 Purus Line
I Purus Line ingår sil/ram, brunnsdel,
klämring, hårsil, vattenlås, monteringskit
för trä- och betongbjälklag
Avloppsarmatur 2001
Art nr Benämning
7119771 2001, hörn
Ram 2501
Art nr Benämning
7119773 2501, hörn 10
7119774 2501, hörn 12
Utloppshus 2401
Art nr Benämning
7119789 2401, hörn PS75
Purus Line Twist, sidoutlopp S
För klinkergolv
Art nr Benämning Dim
7114360 700 75
7114370 800 75
7114380 900 75
Galler 2601 Classic 200
Art nr Benämning
7119775 2601, hörn
Utloppshus 2402
Art nr Benämning
7119793 2402, hörn PB75
Purus Line Twist, bottenutlopp B
För klinkergolv
Art nr Benämning Dim
7114414 700 75
7114418 800 75
7114422 900 75
Galler 2602 Column 200
Art nr Benämning
7119776 2602, hörn
Hårsil 2810
Art nr Benämning
7119777 2810, Rostfri
Fixtur 38
Art nr Benämning
7121958 2001, hörn 200
Flik 11:20 Bra Gross Katalog 2011
