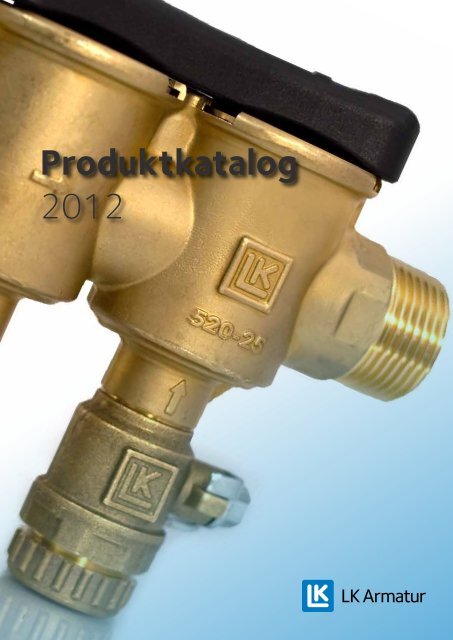

Produktkatalog 2012

Produktkatalog

2012

Innehållsförteckning

LK Armatur - En komplett leverantör ........................................................................... 5

Laddningsenheter ...................................................................................................................... 9

LK 810 ThermoMat G ........................................................................................................................ 10

LK 810 ThermoMat G Eco ................................................................................................................. 13

LK 810 ThermoMat W ....................................................................................................................... 16

LK 815 ThermoKit T .......................................................................................................................... 19

LK 816 ThermoKit E .......................................................................................................................... 22

Termiska ventiler och backventiler .................................................................................. 25

LK 820 ThermoVar ............................................................................................................................. 26

LK 821 ThermoVar ............................................................................................................................ 30

LK 822 ThermoBac ............................................................................................................................. 35

LK 825 ThermoVar ............................................................................................................................. 37

LK 826 ThermoBac ............................................................................................................................. 40

Applikationer .................................................................................................................................. 42

Shuntventiler ................................................................................................................................ 43

LK 830 ThermoMix B ......................................................................................................................... 44

LK 831 ThermoMix B ......................................................................................................................... 46

LK 840 ThermoMix ............................................................................................................................. 48

LK 841 ThermoMix ............................................................................................................................. 51

LK 842 ThermoMix P .......................................................................................................................... 54

LK 845 ThermoMix ............................................................................................................................. 56

LK 846 ThermoMix ............................................................................................................................ 58

LK 850 ThermoMix H ......................................................................................................................... 60

LK 851 ThermoMix H ......................................................................................................................... 62

MultiFill® ........................................................................................................................................ 65

LK 520 MultiFill® 25 ........................................................................................................................... 66

LK 520 MultiFill® 32 ........................................................................................................................... 68

Övergångar ................................................................................................................................... 70

Växelventiler ................................................................................................................................ 71

LK 525 Växelventil .............................................................................................................................. 72

LK 525 Växelventil Polar .................................................................................................................... 75

LK 525 Växelventil Solar ..................................................................................................................... 78

Övriga Ventiler ............................................................................................................................ 81

LK 514 Säkerhetsventil ...................................................................................................................... 82

LK 548 Ventilkombination ................................................................................................................. 83

LK 550 Blandningsventil .................................................................................................................... 85

LK 538 EA Påfyllningsventil .............................................................................................................. 87

LK 539 EA Påfyllningsventil .............................................................................................................. 89

Klämringskopplingar / Media .............................................................................................. 90

LK Gruppen - Fyra affärsområden ..................................................................................... 91

3

4

Garnisonsgatan 49 • SE-254 66 Helsingborg • Sverige

Tel: +46 (0)42-16 92 00 • Fax: +46 (0)42-16 92 20

info@lkarmatur.se • order@lkarmatur.se

www.lkarmatur.se

LK Armatur - en komplett leverantör

Vår verksamhet

LK Armatur grundades 1985 när LK-gruppen ökade sitt fokus

på att förse tillverkare av värmeapparater och varmvattenberedare

med ventiler och komponenter.

Genom att ständigt ligga i framkant och möta marknadens

krav på nya produkter och tjänster har LK Armatur vuxit

till en betydande leverantör av ventiler, komponenter och

prefabricerade enheter för den globala OEM och distributörsmarknaden.

LK Armatur producerar nu mer än en och en

halv miljon ventiler per år, allt från enkla standardventiler

till avancerade kundanpassade specialkomponenter.

Vi vänder oss till kunder som ser energibesparing och miljötänkande

som en självklarhet. Risken för en framtida energibrist,

den snabba energiprisutvecklingen och problemet

med den globala uppvärmningen har skapat ett stort behov

av väl fungerande värmesystem som hjälper oss att spara

energi och utnyttja förnyelsebara energikällor. Gemensamt

för våra kunder är höga krav på kvalitet, kundanpassning

och leveranssäkerhet.

Vårt mål är att vara en komplett affärspartner inom VVS.

Därför räcker det inte att erbjuda produkter av hög kvalitet

- produkterna måste även finnas på rätt plats i rätt tid. Vi

har lagt stor vikt vid att ta ett övergripande logistikansvar

och ser till att våra leveranser kommer fram till kundens

produktionsställe vid rätt tidpunkt, tydligt uppmärkta och

förpackade enligt önskemål. På så sätt medverkar vi till att

sänka våra kunders produktionskostnader.

Maskiner och teknik i alla ära men det som gör ett företag

framgångsrikt är människorna. Därför står medarbetarna i

fokus på LK Armatur - kompetens och kunnande är viktiga

ledord. Utbildning och utveckling är en naturlig del av kulturen

och vi arbetar enligt Lean-metoden med ständiga förbättringar

och framsteg.

5

Våra produkter

Vår filosofi är att våra produkter ska ha hög kvalitet och teknisk

nivå samtidigt som de ska vara lätta att installera, förstå och

använda. Vi utvecklar och konstruerar ständigt nya produkter

och kraven är höga för att möta våra kunders såväl som våra

egna högt ställda förväntningar. Ofta är vi med redan i idéstadiet

och kan hjälpa våra kunder med rätt produkt och hela

lösningar som sparar tid och pengar.

Vi erbjuder våra kunder ett brett sortiment bestående av teknisk

armatur, elektronisk värmereglering, prefabricering av specialanpassade

rör och enheter samt ett kompletterande sortiment

av handelsprodukter.

Teknisk armatur

LK Armaturs huvudsakliga och ursprungliga verksamhet

bygger på vår egen tillverkning av ventiler. Tack vare stor

kunskap inom området kombinerat med den senaste tekniken

har vi idag ett omfattande sortiment av såväl standardventiler

som avancerade kundanpassade speciallösnigar. Vårt armatursortiment

inkluderar ThermoMix shuntventiler, ThermoVar

termiska ventiler, ThermoBac backventiler, ThermoMat och

ThermoKit laddningsenheter, växelventiler, blandningsventiler,

påfyllningsventiler, säkerhetsventiler, temperaturbegränsningsventiler

och automatiska avluftningsventiler.

6

Elektronisk värmereglering

LK Armaturs eget sortiment av elektronisk värmereglering och

laddningsautomatik lyder under familjenamnet Smart. Enkla,

användarvänliga produkter som tillgodoser våra kunders

behov på ett smart sätt. Sortimentet inkluderar SmartComfort

- värmereglering, SmartBio - laddningsautomatik, SmartSol -

solvärmeautomatik och SmartSolar - solvärmepaket.

Prefabricering

Inom prefabricering arbetar vi med såväl bearbetning av

rör i stål, rostfritt stål och koppar som med montering av

komponenter till kompletta enheter. Genom ett nära samarbete

kan vi hjälpa våra kunder med just den produktlösning

som passar dem bäst.

Handelsprodukter

För att kunna vara en komplett leverantör erbjuder vi förutom

våra egentillverkade produkter ett brett sortiment från ledande

europeiska tillverkare. Vi ställer samma höga krav på våra

underleverantörer som vi gör på oss själva. Det gör att

du kan vara säker på att alla produkter som lämnar vårt

lager har samma höga kvalitet och är godkända enligt

nationella och internationella normer.

7

Laddningsenheter

LK 810 ThermoMat

1. Uppvärmningsfasen 2. Laddningsfasen 3. Avslutningsfasen 4. Självcirkulation

med backventil

6



LK 810 ThermoMat G

Kompakt laddningspaket för biobränslesystem.

LK 810 ThermoMat G Eco

Kompakt laddningspaket med lågenergipump som

uppfyller kraven för EuP 2015.

LK 810 ThermoMat W

Kompakt laddningspaket för biobränslesystem.

LK 815 ThermoKit T

Laddningsgrupp för biobränslesystem.

LK 816 ThermoKit E

Laddningsgrupp för biobränslesystem.

7

Laddningsenheter | LK 810 ThermoMat G

LK 810 ThermoMat G

Tekniska Data

Spänning

Effektförbrukning

230 VAC 50 Hz

65-95 W beroende av pumphastighet

Max. panneffekt 90 kW vid 30°C ΔT

Returtemperaturer 55°C, 60°C, 65°C eller 70°C

Arbetstemperatur Min. +5°C/Max. +110°C

Omgivningstemperatur Min. +5°C/Max. +60°C

Max. arbetstryck 1,0 MPa (10 bar)

Max. flöde

2800 l/h

Media

Vatten - Glykol inblandning

max. 50%

Cirkulationspump Grundfos UPSO 65 Low

Energy

Material, ventilhus Mässing EN 1982 CB752S

Material, isolering Expanderad Polypropylen EPP

LK 810 ThermoMat G är ett laddningspaket för sammankoppling

av biobränslepannor med ackumulatorsystem.

Laddningspaketet är avsett att säkerställa en optimal temperaturskiktning

i ackumulatortanken och hålla en hög returtemperatur

till pannan vilket höjer anläggningens verkningsgrad.

Tjärbildning och kondens motverkas vilket ökar

pannans livslängd.

LK 810 ThermoMat G är en kompakt enhet med en integrerad

cirkulationspump och termisk laddningsventil som reglerar

på två portar. Laddningspaketet består även av tre avstängningsventiler

för att underlätta installation och underhåll, tre

termometrar som gör att laddningsförloppet enkelt kan följas

samt en isolering för att minimera värmeförluster. Laddningspaketet

finns i två utföranden - med eller utan backventil.

Med backventil erhålls de funktioner som beskrivs under

punkt 4 av eldningens faser.

LK 810 ThermoMat G installeras i returledningen mellan

biobränslepanna och ackumulatortank. Laddningspaketet

skall monteras stående med pumpens drivaxel i horisontellt

läge. Laddningspaketet är vändbart och kan enkelt anpassas

för montage till höger eller vänster om pannan.

Laddningspaketet kräver normalt inget underhåll. Kontrollera

installationen regelbundet. Tack vare avstängningsventilerna

är alla delar utbytbara utan att systemet behöver tömmas

vid en eventuell service.

Laddningspaketets funktion under eldningens olika faser:

1. Uppvärmningsfasen

Vatten cirkulerar mellan panna

och laddningspaket medan pannans

temperatur stiger.

2. Laddningsfasen

Den termiska insatsen börjar

öppna och tillåter returvatten från

ackumulatortanken att blandas

med vatten från framledningen

innan det går tillbaka till pannan.

Returtemperaturen till pannan

hålls konstant.

3. Avslutningsfasen

Den termiska insatsen är fullt

öppen och bypass ledningen hålls

stängd. Detta resulterar i en optimal

överföring av värme från pannan

och ackumulatortanken fylls med

framledningsvatten.

4. Självcirkulation med backventil

Självcirkulation uppnås så snart

eldningen upphört och cirkulationspumpen

har stannat. Det återstående

hetvattnet laddas till

ackumulatortanken. Vid ett eventuellt

strömbortfall eller pumphaveri

öppnar backventilen automatiskt

för att tillåta självcirkulation.

Backventilen hindrar också återcirkulation

från ackumulatortank

till panna.

8


70

Pumpkaraktäristik

100

Panneffekt

60

50

III

II

80

Δp (kPa)

40

30

I

Effekt (kW)

60

40

20

10

20

0

0,0 0,5 1,0 1,5 2,0 2,5 3,0

Flöde (m³/h)

0

0,0 0,5 1,0 1,5 2,0 2,5 3,0


Med backventil

Utan backventil

LK 810 - Invändig gänga

E

C

D

B

A

F

Artikelnummer Utförande Returtemperatur Dim. A mm B mm C mm D mm E mm F mm Vikt kg

180005 utan backventil 55°C Rp 1” 209 201 203 263 88 130 3,9

180007 utan backventil 55°C Rp 1¼” 211 205 205 265 90 130 3,9







180006 med backventil 55°C Rp 1” 209 201 203 263 88 130 3,9

180008 med backventil 55°C Rp 1¼” 211 205 205 265 90 130 3,9







9


LK 810 - Klämringskoppling

E

C

D

B

A

F


180009 utan backventil 55°C 28 mm 214 211 208 268 93 130 3,9




180010 med backventil 55°C 28 mm 214 211 208 268 93 130 3,9




Reservdelar och Tillbehör

9

10

Artikelnummer

Artikel

Positionsnummer

2

187014 Pumpmotor Grundfos UPSO 65 1

187015 LK 810 Termisk insats 55°C 2

1

5



3


187017 Avstängningsventil Rp 1” 3

4

187018 Avstängningsventil Rp 1¼” 4

187019 Avstängningsventil 28 mm 5

013025 Packning EPDM 1½” - 44x27x2 mm 6

180352 Termometer 120°C, 51x7 mm, L60 7

187020 EPP isolering LK 810 8

12

11

6

016168 Säte 9

014069 Fjäder 10

8

187021 Backventil LK 810 11

7

187022 Propp LK 810 12

10

Laddningsenheter | LK 810 ThermoMat G Eco

LK 810 ThermoMat G Eco

Tekniska Data

Spänning


230 VAC 50 Hz







Max. flöde

2300 l/h

Media


max. 50%

Cirkulationspump Grundfos Alpha 2L 60



LK 810 ThermoMat G Eco är ett laddningspaket för sammankoppling







LK 810 ThermoMat G Eco är en kompakt enhet med integrerad

lågenergipump som uppfyller kraven för EuP 2015 och termisk

laddningsventil som reglerar på två portar. Laddningspaketet

består även av tre avstängningsventiler för att

underlätta installation och underhåll, tre termometrar

som gör att laddningsförloppet enkelt kan följas samt en

isolering för att minimera värmeförluster. Laddningspaketet

finns i två utföranden - med eller utan backventil.

Med backventil uppnås de funktioner som beskrivs under

punkt 4 av eldningens faser.

LK 810 ThermoMat G Eco installeras i returledningen mellan







är alla delar utbytbara utan att systemet behöver tömmas vid

en eventuell service.
































till panna.

11


70


100

Panneffekt

60

50

III

80

Δp (kPa)

40

30

20

10

II

I

Effekt (kW)

60

40

20

0

0,0 0,5 1,0 1,5 2,0 2,5 3,0


0

0,0 0,5 1,0 1,5 2,0 2,5 3,0





E

C

D

A

B

F


















12



E

C

D

A

B

F











9

1

10

2

12

11

8

6

5

3

4

Artikelnummer

Artikel

187040 Pumpmotor Grundfos Alpha 2L60 1











016168 Säte 9

014069 Fjäder 10


187022 Propp LK 810 12


7

13

Laddningsenheter | LK 810 ThermoMat W

LK 810 ThermoMat W

Tekniska Data

Spänning


230 VAC 50 Hz







Max. flöde

2900 l/h

Media


max. 50%

Cirkulationspump Wilo Star RS/7-3



LK 810 ThermoMat W är ett laddningspaket för sammankoppling







LK 810 ThermoMat W är en kompakt enhet med en integrerad

cirkulationspump och termisk laddningsventil som reglerar på

två portar. Laddningspaketet består även av tre avstängningsventiler

för att underlätta installation och underhåll,

tre termometrar som gör att laddningsförloppet enkelt

kan följas samt en isolering för att minimera värmeförluster.

Laddningspaketet finns i två utföranden - med eller utan

backventil. Med backventil erhålls de funktioner som beskrivs

under punkt 4 av eldningens faser.

LK 810 ThermoMat W installeras i returledningen mellan








































till panna.

14



Panneffekt

70

100

60

50

III

II

80

Δp (kPa)

40

30

I

Effekt (kW)

60

40

20

10

20

0

0,0 0,5 1,0 1,5 2,0 2,5 3,0



0

0,0 0,5 1,0 1,5 2,0 2,5 3,0




E

C

D

A

B

F


















15



E

C

D

A

B

F











9

10

Artikel

187081 Pumpmotor Wilo RS/7-3 1

Artikelnummer


1

2

5



3



4







12

11

6

016168 Säte 9

014069 Fjäder 10


8

187022 Propp LK 810 12

7

16

Laddningsenheter | LK 815 ThermoKit T

LK 815 ThermoKit T

Tekniska Data

Spänning

230 VAC 50 Hz

Effektförbrukning 30-390 W beroende av

pumphastighet

Max. panneffekt

Beroende av cirkulationspump

Returtemperaturer 45°C, 55°C, 61°C, eller 72°C




Max. flöde

Beroende av

cirkulationspump

Media

Vatten - Glykol

inblandning max. 50%

Cirkulationspumpar Grundfos UPS 25-80,

Grundfos UPS 25-60,

Grundfos UPS 15-40 ES,

Wilo Top-S 25/7 eller

Wilo Top-S 25/10

Material, ventilhus Mässing EN 12165 CW617N,

Gjutjärn EN 1561 EN-GJL-200

(med Wilo Top-S 25/10)

LK 815 ThermoKit T är en laddningsgrupp för sammankoppling


Laddningsgruppen är avsedd att säkerställa en optimal

temperaturskiktning i ackumulatortanken och hålla en

hög returtemperatur till pannan vilket höjer anläggningens

verkningsgrad. Tjärbildning och kondens motverkas vilket

ökar pannans livslängd.

LK 815 ThermoKit T består av en cirkulationspump, en LK

820 ThermoVar termisk laddningsventil, en backventil, en

termometer för avläsning av returtemperaturen samt tre

avstängningsventiler för att underlätta installation och underhåll.

Panneffekt

Effekt (kW)

200

180

160

140

120

100

80

60

40

20

0

0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0


LK 815 ThermoKit T installeras i returledningen mellan

biobränslepanna och ackumulatortank. Den skall monteras

med pumpens drivaxel i horisontellt läge. Laddningsgruppen

är vändbar och kan enkelt anpassas för montage

till höger eller vänster om pannan.

Laddningsgruppen kräver normalt inget underhåll. Kontrollera




Laddningsgruppens funktion under eldningens olika faser:


Vatten cirkulerar mellan panna och laddningsgrupp medan

pannans temperatur stiger.


Den termiska ventilen börjar öppna och tillåter returvatten

från ackumulatortanken att blandas med vatten från framledningen

innan det går tillbaka till pannan. Returtemperaturen

till pannan hålls konstant.


Den termiska insatsen är fullt öppen. Detta resulterar i en

optimal överföring av värme från pannan och ackumulatortanken

fylls med framledningsvatten.

4. Självcirkulation

När eldningen har upphört och cirkulationspumpen stannat

laddas det återstående hetvattnet i pannan till ackumulatortanken

så länge den termiska ventilen är öppen. När pannan

svalnat stänger den termiska ventilen. Backventilen förhindrar

återcirkulation från ackumulatortank till panna.

17


LK 815 - Invändig gänga - Grundfos UPS 25-80

80


544

165

∆p (kPa)

70

60

50

40

30

20

III

II

I

Artikelnummer Returtemperatur Dim. Vikt kg

181212 45°C Rp 1½” 8,5

181213 55°C Rp 1½” 8,5

181214 61°C Rp 1½” 8,5

181215 72°C Rp 1½” 8,5

10

0

0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0



60


92

50

40

III

II

348

∆p (kPa)

30

I


180384 45°C Rp 1” 4,4

180385 55°C Rp 1” 4,4

180386 61°C Rp 1” 4,4

180387 72°C Rp 1” 4,4

180392 45°C Rp 1¼” 4,4

180393 55°C Rp 1¼” 4,4

180394 61°C Rp 1¼” 4,4

180395 72°C Rp 1¼” 4,4

20

10

0

0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5


LK 815 - Klämringskoppling - Grundfos UPS 25-60

60


92

50

40

III

II

348

∆p (kPa)

30

I


180388 45°C 28 mm 4,4

180389 55°C 28 mm 4,4

180390 61°C 28 mm 4,4

180391 72°C 28 mm 4,4

20

10

0

0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5


18


LK 815 - Invändig gänga - Grundfos UPS 15-40 ES

40


231

∆p (kPa)

30

20

III

II

I

216

317


181218 45°C Rp ¾” 3,6

181219 55°C Rp ¾” 3,6

181220 61°C Rp ¾” 3,6

181221 72°C Rp ¾” 3,6

10

0

0,0 0,5 1,0 1,5 2,0 2,5


LK 815 - Invändig gänga - Wilo Top-S 25/7

70

III


165

60

50

II

∆p (kPa)

40

30

I


181223 45°C Rp 1½” 8,8

181224 55°C Rp 1½” 8,8

181225 61°C Rp 1½” 8,8

181226 72°C Rp 1½” 8,8

544

20

10

0

0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0



213

120

100

80

III

II

I


∆p (kPa)

60


181227 45°C Rp 1½” 12,0

181228 55°C Rp 1½” 12,0

181229 61°C Rp 1½” 12,0

181230 72°C Rp 1½” 12,0

639

40

20

0

0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0


19

Laddningsenheter | LK 816 ThermoKit E

LK 816 ThermoKit E

Tekniska Data

Spänning


Max. panneffekt

Returtemperaturer

Arbetstemperatur

Omgivningstemperatur

Max. arbetstryck

Max. flöde

Media

230 VAC 50 Hz

30-390 W beroende av

pumphastighet

Beroende av


0°-99°C

Min. +5°C/Max. +110°C

Min. +5°C/Max. +60°C

1,0 MPa (10 bar)

Beroende av


Vatten - Glykol


Cirkulationspumpar Grundfos UPS 25-80,

Grundfos UPS 25-60,

Wilo Top-S 25/7 eller

Wilo Top-S 25/10

Material, ventilhus Mässing EN 12165 CW617N,

Gjutjärn EN 1561 EN-GJL-200

(med Wilo Top-S 25/10)

LK 100 SmartComfort CT Reglerautomatik:

Primär spänning, 100-240 VAC 50/60 Hz

nätadapter

Sekundär spänning, 24 VDC 250 mA

nätadapter

Effektförbrukning 3 VA

Vridvinkel 90°

Vridmoment

5 Nm

Gångtid

140 sek.

Skyddsklass IP 20

LK 816 ThermoKit E är en laddningsgrupp för sammankoppling


Laddningsgruppen är avsedd att säkerställa en optimal


hög returtemperatur till pannan vilket höjer anläggningens

verkningsgrad. Tjärbildning och kondens motverkas vilket


LK 816 ThermoKit E består av en cirkulationspump, en

LK 840 ThermoMix shuntventil, en LK 100 SmartComfort CT

reglerautomatik med inställning av lägsta returtemperatur

till pannan 0°-99°C, en termometer för avläsning av returtemperaturen

samt tre avstängningsventiler för att underlätta

installation och underhåll.

LK 816 ThermoKit E installeras i returledningen mellan

biobränslepanna och ackumulatortank. Den skall monteras

med pumpens drivaxel i horisontellt läge. Laddningsgruppen

är vändbar och kan enkelt anpassas för montage

till höger eller vänster om pannan.

Laddningsgruppen kräver normalt inget underhåll. Kontrollera




Laddningsgruppens funktion under eldningens olika faser:


Vatten cirkulerar mellan panna och laddningsgrupp medan

pannans temperatur stiger.


Reglerautomatiken börjar öppna shuntventilen vid vald

temperatur och tillåter returvatten från ackumulatortanken

att blandas med vatten från framledningen innan det går

tillbaka till pannan. Returtemperaturen till pannan hålls

konstant.


Shuntventilen är fullt öppen mot ackumulatortanken. Detta

resulterar i en optimal överföring av värme från pannan

och ackumulatortanken fylls med framledningsvatten.

När pannan svalnat förhindrar reglerautomatiken återcirkulation

från ackumulatortank till panna.

4. Självcirkulation

Vid ett eventuellt strömbortfall eller pumphaveri kan den

elektroniska reglerautomatiken handregleras och ackumulatortanken

laddas genom självcirkulation.

20


Panneffekt

Effekt (kW)

200

180

160

140

120

100

80

60

40

20

0

0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0



80


165

∆p (kPa)

70

60

50

40

30

III

II

I


181216 0°-99°C Rp 1½” 8,5

544

20

10

0

0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0




92

60

50

40

III

II


180381 0°-99°C Rp 1” 4,4

180383 0°-99°C Rp 1¼” 4,4

348

∆p (kPa)

30

20

10

0

I

0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5


LK 816 - Klämringskoppling - Grundfos UPS 25-60

60


92

50

40

III

II

348

∆p (kPa)

30

20

I


180382 0°-99°C 28 mm 4,4

10

0

0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5


21



70

60

50

III

II


165

∆p (kPa)

40

30

I

20


181231 0°-99°C Rp 1½” 8,8

544

10

0

0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0



213

∆p (kPa)

120

100

80

60

40

III

II

I



181232 0°-99°C Rp 1½” 12,0

639

20

0

0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0


22

Termiska ventiler och Backventiler

Termiska ventiler och Backventiler

LK 820 ThermoVar

3-vägs termisk laddningsventil i mässing.


3-vägs termisk växelventil i mässing.

LK 822 ThermoBac

3-vägs backventil i mässing.


3-vägs termisk laddningsventil i gjutjärn.


3-vägs backventil i gjutjärn.

23

Termiska ventiler och Backventiler | LK 820 ThermoVar


Tekniska Data

Öppningstemperaturer 45°C, 55°C, 61°C, 66°C,

72°C eller 80°C

Arbetstemperatur, 45°C - 55°C Min. +5°C/Max. +95°C

Arbetstemperatur, 61°C - 80°C Min. +5°C/Max. +110°C



1,0 MPa (10 bar)

Max. differenstryck 50 kPa

Media


max. 50%

Material, ventilhus/lock Mässing EN 12165

CW617N

Material, O-ring

EPDM

LK 820 ThermoVar är en 3-vägs termisk laddningsventil för

sammankoppling av biobränslepannor med ackumulatorsystem.

Ventilen är avsedd att säkerställa en optimal


hög returtemperatur till pannan, vilket höjer anläggningens

verkningsgrad. Tjärbildning och kondens motverkas, vilket


Monteringen av ventilen är lägesoberoende. LK 820 ThermoVar

kan enkelt anpassas för höger- eller vänstermontage. Ventilen

kan installeras i tre olika positioner. Vid standardleverans är

ventilen avsedd för montering i position II. Den kan enkelt

anpassas för montering i position I. För leverans av ventiler

avsedda för montering i position III, vänligen kontakta vår försäljningsavdelning.

Ventilen kräver normalt inget underhåll. Kontrollera installationen

regelbundet.

Position I

Så snart panntemperaturen nått den valda öppningstemperaturen,

låter den termiska ventilen hetvatten laddas till

ackumulatortanken. Returvatten från ackumulatortanken

blandas med vatten från framledningen innan det går tillbaka

till pannan. Laddningstemperaturen är som lägst den valda

öppningstemperaturen.

En strypventil skall installeras i cirkulationsledningen

mellan panna och laddningsventil.

Installationen kompletteras företrädesvis med en LK 822

ThermoBac backventil för att förhindra återcirkulation från

ackumulatortanken till pannan efter avslutad eldning. Vid

strömavbrott eller pumphaveri öppnar backventilen

automatiskt för självcirkulation.

Cirkulationspumpen bör styras av en termostat som mäter

pannans vatten- eller rökgastemperatur.

Position II


låter den termiska ventilen returvatten från

ackumulatortanken blandas med vattnet från framledningen

innan det går tillbaka till pannan. Returvattnet in i pannan

har som lägst den valda öppningstemperaturen.





Position III



ackumulatortanken blandas med vatten från framledningen






ThermoBac backventil för att förhindra återcirkulation

från ackumulatortanken till pannan efter avslutad eldning.

Vid strömavbrott eller pumphaveri öppnar backventilen




24


Position I

Position II

Position III

Kapacitetsdiagram

Kvs (m³/h)

12

10,0 9,0

6,0

4,0


1,0

0,1

0,1 1,0 10,0 100,0

Tryckfall (kPa)


B

C

E

D

A

Artikelnummer Öppningstemperatur Dim. Kvs m³/h A mm B mm C mm D mm E mm Vikt kg

180491 45°C Rp ½” 4,0 80 40 66 21 35 0,7

180492 45°C Rp ¾” 6,0 80 40 66 21 35 0,7

180493 45°C Rp 1” 9,0 82 41 67 21 35 0,7

180494 45°C Rp 1¼” 12 84 42 68 24 39 0,8

180499 55°C Rp ½” 4,0 80 40 66 21 35 0,7

180500 55°C Rp ¾” 6,0 80 40 66 21 35 0,7

180501 55°C Rp 1” 9,0 82 41 67 21 35 0,7

180502 55°C Rp 1¼” 12 84 42 68 24 39 0,8

180507 61°C Rp ½” 4,0 80 40 66 21 35 0,7

180508 61°C Rp ¾” 6,0 80 40 66 21 35 0,7

180509 61°C Rp 1” 9,0 82 41 67 21 35 0,7

180510 61°C Rp 1¼” 12 84 42 68 24 39 0,8

25




180515 66°C Rp ½” 4,0 80 40 66 21 35 0,7

180516 66°C Rp ¾” 6,0 80 40 66 21 35 0,7

180517 66°C Rp 1” 9,0 82 41 67 21 35 0,7

180518 66°C Rp 1¼” 12 84 42 68 24 39 0,8

180523 72°C Rp ½” 4,0 80 40 66 21 35 0,7

180524 72°C Rp ¾” 6,0 80 40 66 21 35 0,7

180525 72°C Rp 1” 9,0 82 41 67 21 35 0,7

180526 72°C Rp 1¼” 12 84 42 68 24 39 0,8

180531 80°C Rp ½” 4,0 80 40 66 21 35 0,7

180532 80°C Rp ¾” 6,0 80 40 66 21 35 0,7

180533 80°C Rp 1” 9,0 82 41 67 21 35 0,7

180534 80°C Rp 1¼” 12 84 42 68 24 39 0,8

LK 820 - Utvändig gänga

B

C

E

D

A


180495 45°C G ¾” 4,0 80 40 66 21 35 0,7

180496 45°C G 1” 6,0 80 40 66 21 35 0,7

180497 45°C G 1¼” 9,0 84 42 68 21 35 0,7

180498 45°C G 1½” 12 84 42 68 24 39 0,8

180503 55°C G ¾” 4,0 80 40 66 21 35 0,7

180504 55°C G 1” 6,0 80 40 66 21 35 0,7

180505 55°C G 1¼” 9,0 84 42 68 21 35 0,7

180506 55°C G 1½” 12 84 42 68 24 39 0,8

180511 61°C G ¾” 4,0 80 40 66 21 35 0,7

180512 61°C G 1” 6,0 80 40 66 21 35 0,7

180513 61°C G 1¼” 9,0 84 42 68 21 35 0,7

180514 61°C G 1½” 12 84 42 68 24 39 0,8

180519 66°C G ¾” 4,0 80 40 66 21 35 0,7

180520 66°C G 1” 6,0 80 40 66 21 35 0,7

180521 66°C G 1¼” 9,0 84 42 68 21 35 0,7

180522 66°C G 1½” 12 84 42 68 24 39 0,8

180527 72°C G ¾” 4,0 80 40 66 21 35 0,7

180528 72°C G 1” 6,0 80 40 66 21 35 0,7

180529 72°C G 1¼” 9,0 84 42 68 21 35 0,7

180530 72°C G 1½” 12 84 42 68 24 39 0,8

180535 80°C G ¾” 4,0 80 40 66 21 35 0,7

180536 80°C G 1” 6,0 80 40 66 21 35 0,7

180537 80°C G 1¼” 9,0 84 42 68 21 35 0,7

180538 80°C G 1½” 12 84 42 68 24 39 0,8

26



B

C

E

D

A


181118 45°C 15 mm 4,0 114 57 83 21 35 0,8

181119 45°C 22 mm 6,0 114 57 83 21 35 0,8

181120 45°C 28 mm 9,0 120 60 86 21 35 1,0

181121 55°C 15 mm 4,0 114 57 83 21 35 0,8

181122 55°C 22 mm 6,0 114 57 83 21 35 0,8

181123 55°C 28 mm 9,0 120 60 86 21 35 1,0

181124 61°C 15 mm 4,0 114 57 83 21 35 0,8

181125 61°C 22 mm 6,0 114 57 83 21 35 0,8

181126 61°C 28 mm 9,0 120 60 86 21 35 1,0

181133 66°C 15 mm 4,0 114 57 83 21 35 0,8

181134 66°C 22 mm 6,0 114 57 83 21 35 0,8

181135 66°C 28 mm 9,0 120 60 86 21 35 1,0

181127 72°C 15 mm 4,0 114 57 83 21 35 0,8

181128 72°C 22 mm 6,0 114 57 83 21 35 0,8

181129 72°C 28 mm 9,0 120 60 86 21 35 1,0

181130 80°C 15 mm 4,0 114 57 83 21 35 0,8

181131 80°C 22 mm 6,0 114 57 83 21 35 0,8

181132 80°C 28 mm 9,0 120 60 86 21 35 1,0


1

2

3

Artikelnummer

Artikel

187025 LK 820 Termisk insats 45°C 1-3






Ingående

komponenter

27



Tekniska Data

Öppningstemperaturer

Arbetstemperatur, 45°C - 55°C




Max. differenstryck

Media

45°C, 55°C, 61°C, 66°C,

72°C eller 80°C

Min. +5°C/Max. +95°C

Min. +5°C/Max. +110°C

Min. +5°C/Max. +60°C

1,0 MPa (10 bar)

50 kPa


max. 50%

Material, ventilhus/lock Mässing EN 12165

CW617N


EPDM

LK 821 ThermoVar är en 3-vägs termisk växelventil avsedd

för temperaturstyrd ändring av flödesriktningen i värmesystem.

Ventilen styrs av medietemperaturen. Med en LK 821

ThermoVar installerad i exempelvis en solvärmeanläggning

uppnås en optimal temperaturskiktning i ackumulatortanken.


kan enkelt anpassas för höger- eller vänstermontage.

Ventilen kräver normalt inget underhåll. Kontrollera

installationen regelbundet.


Kvs (m³/h)

12

10,0 9,0

6,0

4,0


1,0

0,1

0,1 1,0 10,0 100,0


28



A

B

C

D

E


180539 45°C Rp ½” 4,0 80 40 66 21 35 0,7

180540 45°C Rp ¾” 6,0 80 40 66 21 35 0,8

180541 45°C Rp 1” 9,0 82 41 67 21 35 0,9

180542 45°C Rp 1¼” 12 84 42 68 24 39 1,0

180547 55°C Rp ½” 4,0 80 40 66 21 35 0,7

180548 55°C Rp ¾” 6,0 80 40 66 21 35 0,8

180549 55°C Rp 1” 9,0 82 41 67 21 35 0,9

180550 55°C Rp 1¼” 12 84 42 68 24 39 1,0

180555 61°C Rp ½” 4,0 80 40 66 21 35 0,7

180556 61°C Rp ¾” 6,0 80 40 66 21 35 0,8

180557 61°C Rp 1” 9,0 82 41 67 21 35 0,9

180558 61°C Rp 1¼” 12 84 42 68 24 39 1,0

180563 66°C Rp ½” 4,0 80 40 66 21 35 0,7

180564 66°C Rp ¾” 6,0 80 40 66 21 35 0,8

180565 66°C Rp 1” 9,0 82 41 67 21 35 0,9

180566 66°C Rp 1¼” 12 84 42 68 24 39 1,0

180571 72°C Rp ½” 4,0 80 40 66 21 35 0,7

180572 72°C Rp ¾” 6,0 80 40 66 21 35 0,8

180573 72°C Rp 1” 9,0 82 41 67 21 35 0,9

180574 72°C Rp 1¼” 12 84 42 68 24 39 1,0

180579 80°C Rp ½” 4,0 80 40 66 21 35 0,7

180580 80°C Rp ¾” 6,0 80 40 66 21 35 0,8

180581 80°C Rp 1” 9,0 82 41 67 21 35 0,9

180582 80°C Rp 1¼” 12 84 42 68 24 39 1,0

29



A

B

C

D

E


180543 45°C G ¾” 4,0 80 40 66 21 35 0,7

180544 45°C G 1” 6,0 80 40 66 21 35 0,8

180545 45°C G 1¼” 9,0 84 42 68 21 35 0,9

180546 45°C G 1½” 12 84 42 68 24 39 1,0

180551 55°C G ¾” 4,0 80 40 66 21 35 0,7

180552 55°C G 1” 6,0 80 40 66 21 35 0,8

180553 55°C G 1¼” 9,0 84 42 68 21 35 0,9

180554 55°C G 1½” 12 84 42 68 24 39 1,0

180559 61°C G ¾” 4,0 80 40 66 21 35 0,7

180560 61°C G 1” 6,0 80 40 66 21 35 0,8

180561 61°C G 1¼” 9,0 84 42 68 21 35 0,9

180562 61°C G 1½” 12 84 42 68 24 39 1,0

180567 66°C G ¾” 4,0 80 40 66 21 35 0,7

180568 66°C G 1” 6,0 80 40 66 21 35 0,8

180569 66°C G 1¼” 9,0 84 42 68 21 35 0,9

180570 66°C G 1½” 12 84 42 68 24 39 1,0

180575 72°C G ¾” 4,0 80 40 66 21 35 0,7

180576 72°C G 1” 6,0 80 40 66 21 35 0,8

180577 72°C G 1¼” 9,0 84 42 68 21 35 0,9

180578 72°C G 1½” 12 84 42 68 24 39 1,0

180583 80°C G ¾” 4,0 80 40 66 21 35 0,7

180584 80°C G 1” 6,0 80 40 66 21 35 0,8

180585 80°C G 1¼” 9,0 84 42 68 21 35 0,9

180586 80°C G 1½” 12 84 42 68 24 39 1,0

30



A

B

C

D

E


180901 45°C 15 mm 4,0 114 57 83 21 35 0,8

180903 45°C 22 mm 6,0 114 57 83 21 35 0,8

180904 45°C 28 mm 9,0 120 60 86 21 35 1,0

180905 55°C 15 mm 4,0 114 57 83 21 35 0,8

180907 55°C 22 mm 6,0 114 57 83 21 35 0,8

180908 55°C 28 mm 9,0 120 60 86 21 35 1,0

180909 61°C 15 mm 4,0 114 57 83 21 35 0,8

180911 61°C 22 mm 6,0 114 57 83 21 35 0,8

180912 61°C 28 mm 9,0 120 60 86 21 35 1,0

180913 66°C 15 mm 4,0 114 57 83 21 35 0,8

180915 66°C 22 mm 6,0 114 57 83 21 35 0,8

180916 66°C 28 mm 9,0 120 60 86 21 35 1,0

180917 72°C 15 mm 4,0 114 57 83 21 35 0,8

180919 72°C 22 mm 6,0 114 57 83 21 35 0,8

180920 72°C 28 mm 9,0 120 60 86 21 35 1,0

180921 80°C 15 mm 4,0 114 57 83 21 35 0,8

180923 80°C 22 mm 6,0 114 57 83 21 35 0,8

180924 80°C 28 mm 9,0 120 60 86 21 35 1,0

31



Artikelnummer

Artikel







Ingående

komponenter

1

2

3

32

Termiska ventiler och Backventiler | LK 822 ThermoBac


Tekniska Data





Media

Material, ventilhus/

lock

Material, tätningar

Min. +5°C/Max. +110°C

Min. +5°C/Max. +60°C

1,0 MPa (10 bar)

50 kPa


max. 50%

Mässing EN 12165

CW617N

EPDM

LK 822 ThermoBac är en 3-vägs backventil med lågt

öppningstryck och hög flödeskapacitet. Den är särskilt

lämplig för värmesystem med ackumulatortank. Backventilen

förhindrar återcirkulation från ackumulatortank

till panna efter avslutad eldning. Vid strömavbrott eller

pumphaveri öppnar LK 822 ThermoBac automatiskt för

självcirkulation.

Monteringen av ventilen skall utföras så att backventilens

klaff stänger av sin egen tyngd.

Ventilen kräver inget underhåll. Kontrollera installationen

regelbundet.


Kvs (m³/h)

16

14

10,0 9,0

6,0

(m³/h)

Flöde (

1,0

0,1

0,1 1,0 10,0 100,0


33



B

C

D

A

E

Artikelnummer Dim. Kvs m³/h A mm B mm C mm D mm E mm Vikt kg

181107 Rp ½” 6,0 80 40 66 21 35 0,5

181108 Rp ¾” 9,0 80 40 66 21 35 0,5

181109 Rp 1” 14 82 41 67 21 35 0,7

181110 Rp 1¼” 16 84 42 68 24 39 0,7


B

C

E

D

A


181111 G ¾” 6,0 80 40 66 21 35 0,5

181112 G 1” 9,0 80 40 66 21 35 0,5

181113 G 1¼” 14 84 42 68 21 35 0,7

181114 G 1½” 16 84 42 68 24 39 0,8


B

C

E

D

A


181115 15 mm 6,0 114 57 83 21 35 0,6

181116 22 mm 6,0 114 57 83 21 35 0,5

181117 28 mm 9,0 120 60 86 21 35 0,7


Artikelnummer

Artikel

187072 Rep. sats 822, DN 15-32 1-5

Ingående

komponenter

1

2

3

4

5

34



Tekniska Data

Öppningstemperaturer 45°C, 55°C, 61°C, 72°C

eller 80°C






Media

Min. +5°C/Max. +95°C

Min. +5°C/Max. +110°C

Min. +5°C/Max. +60°C

1,0 MPa (10 bar)

50 kPa


max. 50%

Material, ventilhus Gjutjärn EN 1561

EN-GJL-200

Material, lock

Ytbehandlad aluminium

Material, lockpackning Fiber


EPDM

LK 825 ThermoVar är en 3-vägs termisk laddningsventil för

sammankoppling av biobränslepannor med ackumulatorsystem.

Ventilen är avsedd att säkerställa en optimal temperaturskiktning


till pannan, vilket höjer anläggningens verkningsgrad.

Tjärbildning och kondens motverkas, vilket ökar



kan enkelt anpassas för höger- eller vänstermontage. Ventilen

kan installeras i tre olika positioner. Vid standardleverans är

ventilen avsedd för montering i position I. Den kan enkelt anpassas

för montering i position II. För leverans av ventiler

avsedda för montering i position III, vänligen kontakta vår

försäljningsavdelning.

Ventilen kräver normalt inget underhåll. Kontrollera


Position I


låter den termiska ventilen hetvatten laddas

till ackumulatortanken. Returvatten från ackumulatortanken

blandas med vatten från framledningen innan det går tillbaka

till pannan. Laddningstemperaturen är som lägst den

valda öppningstemperaturen.




ThermoBac backventil för att förhindra återcirkulation från

ackumulatortanken till pannan efter avslutad eldning. Vid

strömavbrott eller pumphaveri öppnar backventilen




Position II



ackumulatortanken blandas med vattnet från framledningen







Position III



ackumulatortanken blandas med vatten från framledningen






ThermoBac backventil för att förhindra återcirkulation

från ackumulatortanken till pannan efter avslutad eldning.

Vid strömavbrott eller pumphaveri öppnar backventilen




35


Position I

Position II

Position III


Kvs (m³/h)

10,00

21

17

(m³/h)

Flöde (

1,0

0,1

0,1 1,0 10,0 100,0



C

B

E

D

A


180201 45°C Rp 1½” 17 127 63,5 103 37 85 2,5

180204 45°C Rp 2” 21 127 63,5 106 44 101 4,0

180225 55°C Rp 1½” 17 127 63,5 103 37 85 2,5

180229 55°C Rp 2” 21 127 63,5 106 44 101 4,0

180249 61°C Rp 1½” 17 127 63,5 103 37 85 2,5

180254 61°C Rp 2” 21 127 63,5 106 44 101 4,0

180269 72°C Rp 1½” 17 127 63,5 103 37 85 2,5

180272 72°C Rp 2” 21 127 63,5 106 44 101 4,0

180285 80°C Rp 1½” 17 127 63,5 103 37 85 2,5

180288 80°C Rp 2” 21 127 63,5 106 44 101 4,0

36



Artikelnummer

Artikel






Ingående

komponenter

1

2

3

37



Tekniska Data





Media

Material, ventilhus


Material, lockpackning


Min. +5°C/Max. +110°C

Min. +5°C/Max. +60°C

1,0 MPa (10 bar)

50 kPa


max. 50%

EN 1561 EN-GJL-200


Fiber

EPDM

LK 826 ThermoBac är en 3-vägs backventil med lågt öppningstryck

och hög flödeskapacitet. Den är särskilt lämplig för

värmesystem med ackumulatortank. Backventilen förhindrar

återcirkulation från ackumulatortank till panna efter avslutad

eldning. Vid strömavbrott eller pumphaveri öppnar LK 826

ThermoBac automatiskt för självcirkulation.

Monteringen av ventilen skall utföras så att backventilens

klaff stänger av sin egen tyngd.


regelbundet.

100,0


Kvs (m³/h)

40

24


10,00

1,0

0,1 1,0 10,0 100,0


38



B

C

E

D

A


180485 Rp 1½” 24 127 63,5 103 37 85 2,5

180486 Rp 2” 40 127 63,5 106 44 101 4,0


Artikelnummer

Artikel

187051 Rep. sats 826, DN 40-50 1-3

Ingående

komponenter

1

2

3

39

Applikationer

40

Shuntventiler

Shuntventiler

LK 830 och LK 831 ThermoMix B

Bivalenta 4-vägs shuntventiler i mässing.

LK 840 och LK 841 ThermoMix

3- och 4-vägs shuntventiler i mässing.

LK 842 ThermoMix P

4-vägs shuntventil i mässing.

LK 845 och LK 846 ThermoMix

3- och 4-vägs shuntventiler i gjutjärn.

LK 850 och LK 851 ThermoMix H

3- och 4-vägs shuntventiler i mässing.

41

Shuntventiler | LK 830 ThermoMix B

LK 830 ThermoMix B

Tekniska Data


Min. +5°C/Max. +110°C

(+120°C kortvarigt)




Läckage

< 0,5% av Kvs vid 50 kPa


Vridmoment

< 1 Nm

Media

Vatten - Glykol/Etanol


Material, ventilhus/lock Mässing EN 12165 CW617N

Material, slid/axel Mässing EN 12164 CW614N

Material, O-ringar EPDM

Axeltätning

Två O-ringar

LK 830 ThermoMix B 4-vägs bivalent shuntventil är avsedd

för värmesystem med två energikällor som är serie- eller

parallellkopplade eller för ackumulatorsystem där energi

tas från två nivåer.

LK 830 ThermoMix B är utformad för att användas med en

automatisk shuntreglering vilket säkerställer att den mest

fördelaktiga värmekällan alltid prioriteras.

Monteringen av ventilen är lägesoberoende. Anslutningsportarna

är märkta 1-4. I standardutförande monteras

ventilen enligt 1=Tillopp, 2=Sekundär värme, 3=Primär

värme och 4=Retur. LK 830 ThermoMix B kan enkelt anpassas

för höger- eller vänstermontage.


regelbundet.

100

80

Ventilkaraktäristik


Kvs (m³/h)

10,0 10

6,3

4,0

(%)

Flöde (

60

40

Retur

Flö öde (m³/ /h)

1,0

20 Primär

Sekundär

värme

värme

0

0 10 20 30 40 50 60 70 80 90

Öppningsvinkel (°)

0,1

0,1 1,0 10,0 100,0


42



C

B

E

F

D

A

Artikelnummer Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Vikt kg

180587 Rp ¾” 6,3 72 36 72 19 27 80 0,7

180589 Rp 1” 10 82 41 82 21 30 85 0,9


B

C

E

F

D

A


180002 G ¾” 4,0 72 36 72 20 26 80 0,6

180004 G ¾” 6,3 72 36 72 20 26 80 0,6

180588 G 1” 6,3 72 36 72 19 27 80 0,7

180590 G 1¼” 10 82 41 82 21 30 85 1,0


B

C

E

F

D

A


180592 15 mm 4,0 87 43,5 87 20 26 80 0,7

180001 22 mm 4,0 87 43,5 87 20 26 80 0,7

180003 22 mm 6,3 87 43,5 87 20 26 80 0,7

180595 28 mm 6,3 112 56 112 19 27 80 1,1


1

2

3

4

5

Artikelnummer Artikel Ingående

komponenter

187059 Tätningssats 830/831, 2, 3 och 5

DN 15-20

187060 Tätningssats 830, 2, 3 och 5

DN 25

187061 Rep. sats 830, 1-5

DN 15-20, Kvs 4,0

187062 Rep. sats 830, 1-5

DN 15-20, Kvs 6,3

187063 Rep. sats 830, 1-5

DN 25, Kvs 6,3

187064 Rep. sats 830,

DN 25, Kvs 10

1-5

43


LK 831 ThermoMix B

Tekniska Data


Min. +5°C/Max. +110°C





Läckage

< 1% av Kvs vid 50 kPa


Vridmoment

< 1 Nm

Media



Material, ventilhus/ Mässing EN 12165 CW617N

lock



Axeltätning

Två O-ringar

LK 831 ThermoMix B 4-vägs bivalent shuntventil är avsedd

för värmesystem med två energikällor som är serie- eller

parallellkopplade eller för ackumulatorsystem där energi

tas från två nivåer.

LK 831 ThermoMix B är utformad för att användas med en

automatisk shuntreglering vilket säkerställer att den mest

fördelaktiga värmekällan alltid prioriteras.

Monteringen av ventilen är lägesoberoende. Anslutnings

portarna är märkta 1-4. Ventilen skall monteras enligt

1=Tillopp, 2=Retur, 3=Sekundär värme och 4=Primär värme.


regelbundet.

100


10,0


Kvs (m³/h)

80

4,0

Flöde (%)

60

40

Retur


1,0

20

Primär

värme

Sekundär

värme

0

0 10 20 30 40 50 60 70 80 90


0,1

0,1 1,0 10,0 100,0


44



C

B

E

F

D

A


180591 22 mm 4,0 87 43,5 87 20 26 80 0,7


1

2

3

4

5


komponenter


DN 15-20

187065 Rep. sats 831,

DN 20, Kvs 4,0

1-5

831_spräng

45

Shuntventiler | LK 840 ThermoMix

LK 840 ThermoMix

Tekniska Data






Läckage


Vridvinkel 90°/360°

Vridmoment

< 1 Nm

Media




slid/axel

Material, inre lock

Material, yttre lock

Material, O-ringar

Axeltätning


CW617N

PPS Komposit

Aluminium

EPDM

Två O-ringar

LK 840 ThermoMix är en 3-vägs shuntventil som kan

användas som blandnings- eller fördelningsventil i värmesystem.

LK 840 ThermoMix är lämplig för motorisering.

Monteringen av ventilen är lägesoberoende.

LK 840 ThermoMix kan enkelt anpassas för höger- eller

vänster montage.


regelbundet.

(%)

Flöde (

100

80

60

40


Retur

(m³/h)

Flöde (

10,00

1,0


Kvs (m³/h)

40

24

15

12

8,0

6,3

4,0

2,5

1,6

1,0

0,6

20

Värme

0,1

0

0 10 20 30 40 50 60 70 80 90


0,01

0,1 1,0 10,0 100,0


46



Rp 1½”/ Rp 2”

B

C

B

C

E

F

D

Artikelnummer Kvs m³/h Dim. A mm B mm C mm D mm E mm F mm Vikt kg

181010 0,6 Rp ½” 80 40 75 20 28 82 0,7

181011 1,0 Rp ½” 80 40 75 20 28 82 0,7

181012 1,6 Rp ½” 80 40 75 20 28 82 0,7

180845 2,5 Rp ½” 80 40 75 20 28 82 0,7

180846 4,0 Rp ¾” 80 40 75 20 28 82 0,7

180847 6,3 Rp ¾” 80 40 75 20 28 82 0,7

180848 8,0 Rp 1” 82 41 76 22 31 87 0,8

180849 12 Rp 1” 82 41 76 22 31 87 0,8

180850 15 Rp 1¼” 84 42 77 25 32 91 0,9

181196 24 Rp 1½” 118 59 95 30 36 100 2,1

181197 40 Rp 2” 127 63,5 100 35 40 109 2,4

Ventilen finns även med spindelns fas vriden 180° (Utförande E) - för mer information vänligen kontakta vår försäljningsavdelning.


A

E

F

D

A

B

C

E

F

D

A


180851 2,5 G ¾” 80 40 75 20 28 82 0,7

180852 4,0 G 1” 80 40 75 20 28 82 0,7

180853 6,3 G 1” 80 40 75 20 28 82 0,7

180854 8,0 G 1¼” 82 41 76 22 31 87 0,8

180855 12 G 1¼” 82 41 76 22 31 87 0,8

180856 15 G 1½” 84 42 77 24 32 90 0,9


B

C

E

F

D

A


180857 2,5 15 mm 114 57 92 20 28 82 0,8

180858 2,5 18 mm 114 57 92 20 28 82 0,8

180859 2,5 22 mm 114 57 92 20 28 82 0,8

180893 6,3 22 mm 87 44 78 20 28 82 0,8

180860 4,0 28 mm 120 60 95 20 28 82 0,8

180861 6,3 28 mm 120 60 95 20 28 82 0,8

47



1

2

3

2

4

5


komponenter


DN 15-20

187067 Tätningssats

2, 3 och 5

840/841/842,

DN 25-32


DN 40-50

187068 Rep. sats 840, 1-5

DN 15-20

187070 Rep. sats 840, 1-5

DN 25-32

187079 Rep. sats 840,

DN 40-50

1-5

48



Tekniska Data






Läckage



Vridmoment

< 1 Nm

Media




slid/axel

Material, inre lock

Material, yttre lock


Axeltätning


CW617N

PPS Komposit

Aluminium

EPDM

Två O-ringar

LK 841 ThermoMix 4-vägs shuntventil är avsedd för värmesystem

där en hög returtemperatur krävs för att förhindra

korrosion och därmed förlänga värmekällans livslängd.






regelbundet.

(%)

Flöde (

100

80

60

40


Värme

(m³/h)

Flöde (

10,0

1,0


Kvs (m³/h)

40

24

15

12

8,0

6,3

4,0

2,5

20

0

0 10 20 30 40 50 60 70 80 90


0,1

0,1 1,0 10,0 100,0


49



Rp 1½”/ Rp 2”

C

C

B

B

E

F

D

A

E

F

D

A


180862 2,5 Rp ½” 80 40 80 20 28 82 0,7

180863 4,0 Rp ¾” 80 40 80 20 28 82 0,7

180864 6,3 Rp ¾” 80 40 80 20 28 82 0,7

180865 8,0 Rp 1” 82 41 82 22 31 87 0,8

180866 12 Rp 1” 82 41 82 22 31 87 0,8

180867 15 Rp 1¼” 84 42 84 25 32 91 0,9

181198 24 Rp 1½” 118 59 118 30 36 100 2,3

181199 40 Rp 2” 127 63,5 100 35 40 109 2,7


B

C

E

F

D

A


180868 2,5 G ¾” 80 40 80 20 28 82 0,7

180869 4,0 G 1” 80 40 80 20 28 82 0,7

180870 6,3 G 1” 80 40 80 20 28 82 0,7

180871 8,0 G 1¼” 82 41 82 22 31 87 0,8

180872 12 G 1¼” 82 41 82 22 31 87 0,8

180873 15 G 1½” 84 42 84 24 32 90 0,9


C

B

E

F

D

A


180874 2,5 15 mm 114 57 114 20 28 82 1,0

180875 2,5 18 mm 114 57 114 20 28 82 1,2

180876 2,5 22 mm 114 57 114 20 28 82 1,0

180877 4,0 28 mm 120 60 120 20 28 82 1,0

180878 6,3 28 mm 120 60 120 20 28 82 1,0

50



1

2

3

2

4

5


komponenter


DN 15-20

187067 Tätningssats 840/841/842, 2, 3 och 5

DN 25-32


DN 40-50

187069 Rep. sats 841, DN 15-20 1-5

187071 Rep. sats 841/842, 1-5

DN 25-32

187080 Rep. sats 841, DN 40-50 1-5

51

Shuntventiler | LK 842 ThermoMix P

LK 842 ThermoMix P

Tekniska Data






Läckage



Vridmoment

< 1 Nm

Media




Material, slid/axel Mässing EN 12165

CW617N

Material, inre lock PPS Komposit

Material, yttre lock Aluminium


Axeltätning

Två O-ringar

LK 842 ThermoMix P är en 4-vägs shuntventil för montering

direkt på värmepannor.

LK 842 ThermoMix P är lämplig för motorisering.


LK 842 ThermoMix P kan enkelt anpassas för höger- eller



regelbundet.

100


10,0


Kvs (m³/h)

80

5,5

Flöde (%)

60

40

Värme


1,0

20

0

0 10 20 30 40 50 60 70 80 90


0,1

0,1 1,0 10,0 100,0


52

Shuntventiler | LK 842 ThermoMix P


D

C

B

F E

M

L

J K

X

A

X

G

H

X-X

Kvs

m³/h

Dim.

A

mm

B

mm

C

mm

D

mm

E

mm

180879 5,5 G ¾” 84 62 74 97 31 94 30 67 40 57 Ø24 Ø9 0,8

F

mm

G

mm

H

mm

J

mm

K

mm

L

mm

M

mm

Vikt

kg


M

L

B C D

F E

J K

A

G

H

X-X

X

X

Artikelnummer

Artikelnummer

Kvs

m³/h

Dim.

A

mm

B

mm

C

mm

D

mm

E

mm

180880 5,5 15 mm 99 62 74 97 31 94 30 67 40 57 Ø24 Ø9 0,8

180881 5,5 22 mm 99 62 74 97 31 94 30 67 40 57 Ø24 Ø9 0,8

F

mm

G

mm

H

mm

J

mm

K

mm

L

mm

M

mm

Vikt

kg



komponenter

013083 Packning 842 1

187067 Tätningssats 840/841/842, 3, 4 och 6

DN 25-32

187071 Rep. sats 841/842,

DN 25-32

2-6

1

2 3 4 3 5 6

53



Tekniska Data






Läckage



Vridmoment

< 1 Nm

Media

Vatten- Glykol/Etanol



EN-GJL-200





Axeltätning

Två O-ringar

LK 845 ThermoMix är en 3-vägs shuntventil som kan

användas som blandnings- eller fördelningsventil i värmesystem.






regelbundet.

100

80


Retur

10,0


Kvs (m³/h)

40

24

18

12

8

Flöde (%)

60

40


1,0

20

Värme

0

0 10 20 30 40 50 60 70 80 90


0,1

0,1 1,0 10,0 100,0


54



B

C

E

F

D

A


180106 8 Rp ¾” 112 56 96 36 35 106 2,2

180107 12 Rp 1” 112 56 96 36 35 106 2,1

180108 18 Rp 1¼” 127 63,5 103 37 42 113 3,0

180109 24 Rp 1½” 127 63,5 103 37 42 113 2,8

180110 40 Rp 2” 127 63,5 106 44 51 122 4,3

Ventilen finns även med spindelns fas vriden 180° (Utförande E) - för mer information vänligen kontakta vår försäljningsavdelning.


1

2

3

4

5


komponenter

187074 Tätningssats 845/846,

DN 20-50

2, 3 och 4

187075 Rep. sats 845,

DN 20-50

1-5

845_spräng

55



Tekniska Data


Min. +5°C/Max. +110°C





Läckage



Vridmoment

< 1 Nm

Media

Vatten- Glykol/Etanol



EN-GJL-200





Axeltätning

Två O-ringar

LK 846 ThermoMix 4-vägs shuntventil är avsedd för värmesystem








regelbundet.

100

80


10,0


Kvs (m³/h)

40

24

18

12

8

Flöde (%)

60

40

Värme


1,0

20

0

0 10 20 30 40 50 60 70 80 90


0,1

0,1 1,0 10,0 100,0


56



C

B

E

F

D

A


180111 8 Rp ¾” 112 56 112 36 35 106 1,8

180112 12 Rp 1” 112 56 112 36 35 106 1,9

180113 18 Rp 1¼” 127 63,5 127 37 42 113 2,6

180114 24 Rp 1½” 127 63,5 127 37 42 113 3,1

180115 40 Rp 2” 127 63,5 127 44 51 122 4,6


1

2

3

4

5


komponenter

187074 Tätningssats 845/846,

DN 20-50

2, 3 och 4

187076 Rep. sats 846,

DN 20-50

1-5

846_spräng

57

Shuntventiler | LK 850 ThermoMix H

LK 850 ThermoMix H

Tekniska Data






Läckage

< 0,5 % av Kvs vid 50 kPa


Vridmoment

< 3 Nm

Media




slid/axel/lock


Axeltätning


CW617N

EPDM

Två O-ringar

LK 850 ThermoMix H är en 3-vägs shuntventil för värmesystem

med inbyggd, reglerbar bypassledning. Bypassen

kan regleras för ett flöde upp till 50% av ventilens totala

flöde.

LK 850 ThermoMix H är lämplig för motorisering.


LK 850 ThermoMix H kan enkelt anpassas för höger- eller



regelbundet.

100



Kvs (m³/h)

10,0 10

80

Retur

Flöde (%)

60

40

Värme

öppen

bypass


1,0

20

Värme

0

0 10 20 30 40 50 60 70 80 90


0,1

0,1 1,0 10,0 100,0


58


LK 850 - Utvändig gänga / Lekande mutter

B

C

A

Artikelnummer Kvs m³/h Dim. A mm B mm C mm Vikt kg

181144 10 G 1½” 125 82 62 1,5

Två 1½” lekande muttrar samt två packningar i EPDM medföljer vid leverans.


1

2


komponenter

187082 Tätningssats 850,

DN 40

1 - 2

59


LK 851 ThermoMix H

Tekniska Data


Min. +5°C/Max. +110°C





Läckage

< 0,5 % av Kvs vid 50 kPa


Vridmoment

< 3 Nm

Media




slid/axel/lock


Axeltätning


CW617N

EPDM

Två O-ringar

LK 851 ThermoMix H 4-vägs shuntventil är avsedd för värmesystem



LK 851 ThermoMix H är lämplig för motorisering.


LK 851 ThermoMix H kan enkelt anpassas för höger- eller



regelbundet.



100

10,0

Kvs (m³/h)

6,3

80

Flöde (%)

60

40

Värme


1,0

20

0

0 10 20 30 40 50 60 70 80 90


0,1

0,1 1,0 10,0 100,0


60

d


LK 851 - Utvändig gänga / Lekande muttter

B

C

A

Artikelnummer Kvs m³/h Dim. A mm B mm C mm Vikt kg

181145 6,3 G 1½” 125 82 55 1,6

Två 1½” lekande muttrar samt två packningar i EPDM medföljer vid leverans.


1

2


komponenter

187083 Tätningssats 851,

DN 40

1 - 2

61

MultiFill®

LK 520 MultiFill® - en komplett lösning

Påfyllning och filtrering

Varför göra arbetet med att montera ihop rördelar till en påfyllningsventil när det redan finns

EN komplett lösning?

LK 520 MultiFill® är EN ventil med många funktioner och fördelar:

• Påfyllning

• Filtrering

• Avluftning

• Medföljande isolering

• För värmepumpar upp till 12 kW - MultiFill® 25 och 30 kW - MultiFill® 32

• Kompakt design tillåter installation i trånga utrymmen

62

MultiFill®

MultiFill®

LK 520 - 25 MultiFill®

Kombinationsventil för påfyllning av köldbärarvätska i markvärmesystem.

LK 520 - 32 MultiFill®

Kombinationsventil för påfyllning av köldbärarvätska i markvärmesystem.

63

MultiFill® | LK 520 MultiFill® 25

LK 520 MultiFill® 25

Tekniska Data



Media

Masköppning, filter



Material, filterinsats


Material, isolering

Min. -20°C/Max. +60°C

0,6 MPa (6 bar)



1,0 mm

Mässing EN 12165 CW617N

PPS Komposit

POM

EPDM

Expanderad Polystyren EPS

Påfyllning av köldbärarvätska

Stäng ventil 1. Anslut köldbärarpåfyllningen enligt flödespil

till ventil 2. Anslut köldbärarretur till ventil 3. Efter avslutad

påfyllning, stäng ventilerna 2 och 3. Öppna ventil 1.

Medföljande handtag kan användas för att öppna och stänga

ventilerna.

LK 520 MultiFill® 25 är en kompakt kombinationsventil

för enkel påfyllning av köldbärarvätska i kollektorslangen

till markvärmepumpar. Ventilen har ett filter

som skyddar förångaren mot eventuella partiklar. Den

levereras med en isolering som skydd mot kondens och

eventuell isbildning. Ventilens kompakta konstruktion

gör den installationsvänlig även i trånga utrymmen.

LK 520 MultiFill® 25 kan även användas i andra applikationer

med behov av påfyllning och filtrering.

Pilar på ventilhuset anger flödesriktning. Ventilen bör isoleras

med den medlevererade isoleringen.

Utöver rengöring av filtret krävs inget underhåll. Rengöring

av filtret bör utföras direkt efter installation, efter en månad

och därefter vartannat år eller vid påfyllning av vätska i

systemet. Kontrollera installationen regelbundet.

Rengöring av filtret

Stäng ventil 4 och lyft ur vredet med hjälp av medföljande

handtag. Lyft ur filtret och spola rent det. Vid återmontering

måste den fasade kanten på filtret och filterkäglan vara på

samma sida. Avlufta systemet. OBS! Vattenstänk kan förekomma.

4

1

2 3

64


10,0


Kvs (m³/h)

14


1,0

0,1

0,1 1,0 10,0 100,0


LK 520-25 Utvändig gänga

136

88

56 54

166

Artikelnummer Dim. - Röranslutning mot kollektorslang Dim. - Anslutning för påfyllning av vätska Kvs m³/h Vikt kg

091288 2 x G 1” 2 x G ¾” 14 1,3


2

4

3

6

5

Artikelnummer Artikel Positionsnummer

095168 Filter 1

1

095172 Vred med avluftning 2

095169 Vred 3

6

095173 Handtag 4

095171 Clips för isolering 6

095170 Isolering med clips

(lxhxd - 148x168x76 mm)

5 och 6

LK 520 MultiFill® 25 - Föregående version

1

Artikelnummer Artikel Positionsnummer

095011 Filter och filterhållare 1


(lxhxd - 213x170x83 mm)

2

2

65


LK 520 MultiFill® 32

Tekniska Data



Media

Masköppning, filter


Material, filterinsats


Material, isolering

Min. -20°C/Max. +60°C

1,0 MPa (10 bar)



1,0 mm


Rostfritt stål

EPDM

Expanderad Polystyren EPS

Påfyllning av köldbärarvätska

Stäng ventil 1. Anslut köldbärarpåfyllningen enligt flödespil

till ventil 3. Anslut köldbärarretur till ventil 4. Efter avslutad

påfyllning, stäng ventilerna 3 och 4. Öppna ventil 1.

LK 520 MultiFill® 32 är en kompakt kombinationsventil för

enkel påfyllning av köldbärarvätska i kollektorslangen

till markvärmepumpar. Ventilen har ett filter som skyddar

förångaren mot eventuella partiklar. Den levereras med en

isolering för att skydda mot kondens och eventuell isbildning.

Ventilens kompakta konstruktion gör den installationsvänlig

även i trånga utrymmen. LK 520 MultiFill® 32 kan även

användas i andra applikationer med behov av påfyllning

och filtrering.

Pilar på ventilhuset anger flödesriktning. Ventilen bör isoleras

med den medlevererade isoleringen.

Utöver rengöring av filtret krävs inget underhåll. Rengöring

av filtret bör utföras direkt efter installation, efter en månad

och därefter vartannat år eller vid påfyllning av vätska i

systemet. Kontrollera installationen regelbundet.

Rengöring av filtret

Stäng ventilerna 1 och 2. Skruva av filterlocket 5. Spola rent

filtret. Vid återmontering skall tappen under filterhållaren

passas in i avsett hål i filterhuset. Fyll därefter på några

centiliter köldbärarvätska för att undvika luft i systemet.

2

5

1

3

4

66



Kvs (m³/h)

22

10,0


1,0

1 5 2

0,1

0,1 1,0 10,0 100,0


4 3

LK 520-32 Utvändig gänga

150

91

267

58

61,5

Artikelnummer Dim. - Röranslutning mot kollektorslang Dim. - Anslutning för påfyllning av vätska Kvs m³/h Vikt kg

091193 2 x G 1¼” 2 x G ¾” 22 3,2


1

Artikelnummer

Artikel

095014 Filter och filterhållare 1


2

(lxhxd - 231x200x90 mm)


2

67

Övergångar

Övergångar

Tekniska Data

Material, Glandrar/Nippel

Material, Muttrar

Material, Packningar

Invändig gänga / Lekande mutter

Artikelnummer

Glander

Artikelnummer

Mutter

Artikelnummer

Packning

Rödgods, enligt

DIN 1705, ISO 1338

Mässing

Aramidfiber

(typ KLINGERsil C-4400)

Dimension

Invändig

gänga

051039 056093 013032 ⅜” ¾”

051081 056082 013035 ½” 1”

051082 051045 013010 ¾” 1¼”

051083 056023 013038 1” 1½”

051084 051064 013017 1¼” 2”

051085 051078 013033 1½” 2¼”

051086 051079 013034 2” 2¾”

Invändig lödning / Lekande mutter

Artikelnummer

Glander

Artikelnummer

Mutter

Artikelnummer

Packning

Dimension

Invändig

lödning

051015 056093 013032 15 mm ¾”

051008 056093 013032 18 mm ¾”

051101 056087 013062 18 mm 1”

051046 056082 013035 22 mm 1”

051047 051045 013010 28 mm 1¼”

051066 056023 013038 35 mm 1½”

051067 051064 013017 42 mm 2”

051068 051065 013038 54 mm 2½”

Dimension

Lekande

mutter

Dimension

Lekande

mutter

Utvändig gänga / Lekande mutter

Artikelnummer

Glander

Invändig lödning / Utvändig gänga

Artikelnummer

Nippel

Artikelnummer

Mutter

Artikelnummer

Packning

Dimension

Invändig lödning

Dimension

Utvändig

gänga

051019 056093 013032 ½” ¾”

051050 056082 013035 ¾” 1”

051051 051045 013010 1” ¼”

051063 056023 013038 ¼” 1½”

051072 051064 013017 1½” 2”

2008126 15 mm ⅜”

2008134 15 mm ½”

2008142 15 mm ¾”

2008209 18 mm ½”

2008217 18 mm ¾”

2008233 22 mm ½”

2008241 22 mm ¾”

2008258 22 mm 1”

051095 28 mm ½”

2008282 28 mm ¾”

2008290 28 mm 1”

2008308 28 mm 1¼”

2008324 35 mm 1”

2008332 35 mm 1¼”

051096 35 mm 1½”

051097 42 mm 1¼”

2008381 42 mm 1½”

051098 42 mm 2”

051099 54 mm 1½”

2008423 54 mm 2”

Dimension

Lekande

mutter

Dimension Utvändig

gänga

68

Växelventiler

Växelventiler

LK 525 Växelventil

3-vägs växelventil för On/Off reglering.

LK 525 Växelventil Polar


LK 525 Växelventil Solar


69

Växelventiler | LK 525 Växelventil

LK 525 Växelventil

Tekniska Data


Min. +5°C/Max. +80°C





Läckage



Material, ventilhus Mässing EN 12165 CW617N



Material, slid

PPS Komposit

Media



Ställmotor

7 VA, 230 VAC, 50 Hz

7 VA, 24 VAC, 50 Hz

Gångtid 8 sekunder (60°)

Elektrisk anslutning Fast kabel alternativt

Molexkompatibel kontakt

Signalkontakt

En-polig SPST


LK 525 är en motoriserad 3-vägs växelventil för On/Off

reglering. Växelventilen är konstruerad men en vridande

slid vilket gör att den klarar högre differenstryck och

minskar risken för att den fastnar vid en längre tids driftuppehåll.

Detta gör den särskilt lämplig för värmepumpsapplikationer

där det kan vara långa uppehåll mellan

växlingarna under årets varma period. På motorns ovansida

finns en indikering som visar vilken port som är öppen.

Växelventilen får inte monteras med motorn placerad under

ventilenheten.

Vid strömavbrott stannar ventilkäglan i befintlig position.

I spänningslöst läge kan ventilkäglan manuellt ställas

i mittposition, vilket fördelar flödet mellan värme- och

tappvattenkretsen. Demontera motorn och vrid spindeln

cirka 30° eller tills varmt vatten flödar genom båda portarna

i ventilen. Efter att spänningen återkommit, vrids ventilen

tillbaka till ursprungsläget och motorn återmonteras.

Var uppmärksam på att motorn bara kan monteras i ett

läge på ventilen.

Ventilenheten kräver inget underhåll. Kontrollera installationen

regelbundet.

Kabelspecifikation:

Dimension

Ledarfärger

Mantel

Kontakt

3 x 0,75 mm²

Blå, brun, svart

PVC

Molex® eller Molexkompatibel

kontakt, 6-polig

Godkännande - endast ställdon:

70


Kopplingsschema


SVART

A

L

N

10,00

Kvs (m³/h)

8,0

BLÅ

BRUN

B

MED KABEL

L

N

e (m³/h)

Flöde

1,0

6 5 4

SVART

A

3 2 1

BLÅ

BRUN

B

MED MOLEX®-

KONTAKT

0,1

0,1 1,0 10,00 100,00



E

F

D

C

B

A

G

Artikelnummer Artikel Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Vikt kg

066106 Ventilenhet G 1” 8,0 62 31 39 127 43 106 54 0,3

066107 Ventilenhet G 1¼” 8,0 74 37 40 128 43 106 54 0,6

066060 EMV 110-M SPST Motor

230 VAC med Molex®

066061 EMV 110-K SPST Motor 230

VAC med kabel 1000 mm





066083 Kabel-M 3x0,75 L=1000 mm

med Molex®

0,3

0,3

0,4

0,3

0,1

71



E

F

D

C

B

A

G


066108 Ventilenhet 22 mm 8,0 110 55 50 138 43 106 54 0,4


066060 EMV 110-M SPST

0,3

Motor 230 VAC med

Molex®

066061 EMV 110-K SPST

0,3


kabel 1000 mm

066062 EMV 110-K SPST

0,4


kabel 3000 mm

066063 EMV 110-M SPST

0,3


Molex®

066083 Kabel-M 3x0,75

L=1000 mm med

Molex®

0,1

72

Växelventiler | LK 525 Växelventil Polar

LK 525 Växelventil Polar

Tekniska Data


Min. -15°C/Max. +80°C





Läckage







PPS Komposit

Media



Ställmotor

7 VA, 230 VAC, 50 Hz

7 VA, 24 VAC, 50 Hz




Signalkontakt

En-polig SPST



Dimension

Ledarfärger

Mantel

Kontakt

3 x 0,75 mm²


PVC



LK 525 Polar är en motoriserad 3-vägs växelventil för On/

Off reglering avsedd för applicering i kylanläggningar där

medietemperaturen kan understiga 0°C. Plastadaptern

ska monteras mellan ventilenhet och motor för att skydda

motorn mot kondens och isbildning. Växelventilen är

konstruerad med en vridande slid vilket gör att den klarar

högre differenstryck och minskar risken för att den fastnar

vid en längre tids driftuppehåll. På motorns ovansida



ventilenheten. Ventilen ska isoleras.

Vid strömavbrott stannar ventilkäglan i befintlig position. I

spänningslöst läge kan ventilkäglan manuellt ställas i mittposition,

vilket fördelar flödet mellan kretsarna. Demontera

motorn och vrid spindeln cirka 30° eller tills vätska flödar

genom båda portarna i ventilen. Efter att spänningen återkommit,

vrids ventilen tillbaka till ursprungsläget och

motorn återmonteras.




regelbundet.


73


SVART


L N

A

10,00


Kvs (m³/h)

8,0

BLÅ

BRUN

B

MED KABEL

L

N

e (m³/h)

Flöde

1,0

6 5 4

SVART

A

3 2 1

BLÅ

BRUN

B

MED MOLEX®-

KONTAKT

0,1

0,1 1,0 10,00 100,00


LK 525 Polar- Utvändig gänga

E

F

D

C

B

A

G


066106 Ventilenhet G 1” 8,0 62 31 39 164 43 106 54 0,3

066107 Ventilenhet G 1¼” 8,0 74 37 40 165 43 106 54 0,6

066177 Adapter







066063 EMV 110-M SPST Motor 24

VAC med Molex®

066083 Kabel-M 3x0,75 L=1000 mm

med Molex®

0,3

0,3

0,4

0,3

0,1

74


LK 525 Polar - Klämringskoppling

E

F

D

C

B

A

G













066083 Kabel-M 3x0,75 L=1000 mm

med Molex®

0,3

0,3

0,4

0,3

0,1

75

Växelventiler | LK 525 Växelventil Solar

LK 525 Växelventil Solar

Tekniska Data


Min. -15°C/Max. +120°C





Läckage







PPS Komposit

Media



Ställmotor

7 VA, 230 VAC, 50 Hz

7 VA, 24 VAC, 50 Hz




Signalkontakt

En-polig SPST



Dimension

Ledarfärger

Mantel

Kontakt

3 x 0,75 mm²


PVC



LK 525 Solar är en motoriserad 3-vägs växelventil för

On/Off reglering avsedd för applicering i solvärmeanläggningar

där medietemperaturen kan bli mycket hög.

Plastadaptern ska monteras mellan ventilenhet och motor för

att skydda motorn mot höga temperaturer. Växelventilen är

konstruerad men en vridande slid vilket gör att den klarar

högre differenstryck och minskar risken för att den fastnar

vid en längre tids driftuppehåll. På motorns ovansida



ventilenheten.

Vid strömavbrott stannar ventilkäglan i befintlig position.

I spänningslöst läge kan ventilkäglan manuellt ställas

i mittposition, vilket fördelar flödet mellan kretsarna.

Demontera motorn och vrid spindeln cirka 30° eller tills

vätska flödar genom båda portarna i ventilen. Efter att

spänningen återkommit, vrids ventilen tillbaka till ursprungsläget

och motorn återmonteras.




regelbundet.


76


SVART


L N

A

10,00


Kvs (m³/h)

8,0

BLÅ

BRUN

B

MED KABEL

L

N

e (m³/h)

Flöde

1,0

6 5 4

SVART

A

3 2 1

BLÅ

BRUN

B

MED MOLEX®-

KONTAKT

0,1

0,1 1,0 10,00 100,00


LK 525 Solar- Utvändig gänga

E

F

D

C

B

A

G


066106 Ventilenhet G 1” 8,0 62 31 39 164 43 106 54 0,3

066107 Ventilenhet G 1¼” 8,0 74 37 40 165 43 106 54 0,6










066083 Kabel-M 3x0,75 L=1000 mm

med Molex®

0,3

0,3

0,4

0,3

0,1

77


LK 525 Solar - Klämringskoppling

E

F

D

C

B

A

G













066083 Kabel-M 3x0,75 L=1000 mm

med Molex®

0,3

0,3

0,4

0,3

0,1

78

Övriga ventiler

Övriga ventiler

LK 514 Säkerhetsventil

Säkerhetsventil för tappvatteninstallationer samt för värme-,

återvinnings- och kylsystem med enbart termisk expansion.

LK 548 Ventilkombination

Ventilkombination för varmvattenberedning.

LK 550 Blandningsventil

Blandningsventil för varmvattenberedning.

LK 538 EA Påfyllningsventil

Påfyllningsventil för värmesystem.


Påfyllningsventil för värmesystem.

79

Övriga ventiler | LK 514 Säkerhetsventil

LK 514 Säkerhetsventil

Tekniska Data




Min. -15°C/Max. +90°C


Avzinkningshärdig mässing

EN 12165 CW602N

EPDM

Godkännanden: SWEDCERT TG 0197

LK 514 är en höglyftande och mjuktätande säkerhetsventil

för tappvatteninstallationer samt för värme-, återvinningsoch

kylsystem med enbart termisk expansion. Ventilen får

ej användas för ånga. Utloppsledningen är utrustad med

klämringskoppling för enkel montering av spillrör.

Säkerhetsventilen monteras stående eller i horisontellt

läge, det vill säga med ventilratten riktad uppåt eller rakt åt

sidan. Vid horisontellt montage ska utloppet positioneras

så att vattensäck inte kan bildas.

Utvändig gänga G ½” är utformad för LK Armaturs system

med O-ringstätning där ventilen skruvas för hand till

stopp och därefter med lämpligt verktyg ytterligare 0,5-1,5

varv till rätt position. Vid montage mot annan komponent

tätas gängan på sedvanligt sätt.

Säkerhetsventilen kräver inget underhåll men öppningsfunktionen

kontrolleras enligt följande 2 - 3 gånger per år:

Vrid plastratten motsols för hand ca. ¼ varv tills ett svagt

”knäpp” hörs. Låt vattnet spola igenom en kort stund och

vrid ytterligare ca. ¼ varv tills ett kraftigare ”knäpp” hörs

och ventilen stänger.

Öppningsfunktionen i två steg gör det möjligt att utnyttja

säkerhetsventilens utloppsledning vid avtappning av exempelvis

en varmvattenberedare.

Det är normalt att säkerhetsventilen öppnar och släpper ut

lite vatten då systemets avsäkringstryck uppnås på grund

av vattnets ökande volym under uppvärmningen.

LK 514 Utvändig gänga / Klämringskoppling

72

23

Artikelnummer Dim. Öppningstryck / avblåsning (Enligt VVA 93) Vikt kg

090109 G ½” / 15 mm 0,15 MPa / 31 l/min. 0,1

090108 G ½” / 15 mm 0,2 MPa / 35 l/min. 0,1

090110 G ½” / 15 mm 0,25 MPa / 50 l/min. 0,1

090111 G ½” / 15 mm 0,3 MPa / 81 l/min. 0,1

090112 G ½” / 15 mm 0,4 MPa / 96 l/min. 0,1

090113 G ½” / 15 mm 0,6 MPa / 118 l/min. 0,1

090114 G ½” / 15 mm 0,7 MPa / 104 l/min. 0,1

090115 G ½” / 15 mm 0,9 MPa / 122 l/min. 0,1

090116 G ½” / 15 mm 1,0 MPa / 148 l/min. 0,1

38

80

Övriga ventiler | LK 548 Ventilkombination

LK 548 Ventilkombination

Tekniska Data


Blandningstemperatur


Öppningstryck, backventil



Min. +5°C/Max. +90°C

Min. +38°C/Max. +65°C

1,0 MPa (10 bar)

5 kPa

Avzinkningshärdig mässing

EN 12165 CW602N

EPDM

LK 548 är en ventilkombination för varmvattenberedning

bestående av ett ventilrör och en termisk blandningsventil.

Ventilröret har avstängning mot inkommande kallvatten

och integrerad backventil som förhindrar återströmning

av varmvatten till inkommande kallvattenrör. Blandningsventilen

reglerar tillförseln av kallvatten så att önskad

temperatur uppnås. Ventilröret har två anslutningar med

invändig gänga G ½” för montage av säkerhets-, vakuumeller

påfyllningsventil.

Pilar på ventilhuset anger flödesriktning.

• KV = inkommande kallvatten

• VV = inkommande hetvatten

• BV = utgående varmvatten

Anslutningar med invändig gänga är utformade för LK

Armaturs system med O-ringstätning. Övriga artiklar monteras

på sedvanligt sätt. Vid montage mot utvändigt gängad anslutning

används adapter LK 373 - se under tillbehör.

Vid montage på panna/ackumulatortank med inbyggd

varmvattenberedare bör installationen utföras med värmespärr.

Ventilkombinationen kräver inget underhåll. Kontrollera


Önskad varmvattentemperatur, inom reglerområdet +38°C -

+65°C, ställs in med hjälp av ratten på blandningsventilen.

Maxtemperaturen kan kalibreras enligt följande:

Öka maxtemperaturen:

Vrid ratten motsols till (+). Lossa skruven och för ut ratten

åt sidan. Vrid sedan ratten i ”luften” medsols mot (-). Justering

kan ske i små steg och ¼ varv motsvarar ca. 7°C. För tillbaka

ratten och känn efter att den griper i kuggarna. Fäst skruven

och vrid sedan ratten till max (+). Maximal kalibrering för

att öka temperaturen är ½ varv.

Minska maxtemperaturen:

Gör proceduren omvänt. Vrid ratten medsols till (-) och

den lösgjorda ratten motsols mot (+).


10,0

Kvs (m³/h)


1,0

1,8

0,1

1 10 100


81

Övriga ventiler | LK 548 Ventilkombination


42

84

55 57

162

Artikelnummer Dim. Kvs m³/h Vikt kg

090085 22 mm 1,8 0,7


3

2

4311733 LK 684 Reservdelssats Ventilrör 2

1898055 Adapter LK 373 22xG¾” 3

Artikelnummer

Artikel

4920723 LK 683 Reservdelssats Blandningsventil


1

1

82

Övriga ventiler | LK 550 Blandningsventil

LK 550 Blandningsventil

Tekniska Data


Blandningstemperatur




Min. +5°C/Max. +90°C

Min. +38°C/Max. +65°C

1,0 MPa (10 bar)

Avzinkningshärdig

mässing EN 12165

CW602N

EPDM

LK 550 är en blandningsventil för varmvattenberedning

med en termisk insats som reglerar tillförseln av kallvatten

så att önskad temperatur uppnås. Med en backventil installerad

i kallvattenledningen förhindras självcirkulation - se under

tillbehör. Ventilerna i dimension G ½” utvändig gänga

samt 15 mm klämringskoppling har en luftskruv för enkel

tömning av mindre varmvattenberedare.

Pilar på ventilhuset anger flödesriktning.

• KV = inkommande kallvatten

• VV = inkommande hetvatten

• BV = utgående varmvatten

Vid montage mot utvändig gänga används adapter LK 373

- se under tillbehör.

Vid montage på panna/ackumulatortank med inbyggd

varmvattenberedare bör installationen utföras med värmespärr.


regelbundet.

Önskad varmvattentemperatur, inom reglerområdet +38°C -

+65°C, ställs in med ventilratten. Maxtemperaturen kan

kalibreras enligt följande:

Öka maxtemperaturen:

Vrid ratten motsols till (+). Lossa skruven och för ut ratten åt

sidan. Vrid sedan ratten i ”luften” medsols mot (-). Justering

kan ske i små steg och ¼ motsvarar ca. 7°C. För tillbaka ratten

och känn efter att den griper i kuggarna. Fäst skruven och

vrid sedan ratten till max (+). Maximal kalibrering för att

öka temperaturen är ½ varv.

Minska maxtemperaturen:

Gör proceduren omvänt. Vrid ratten medsols till (-) och

den lösgjorda ratten motsols mot (+).


10,0

Kvs (m³/h)

Flö

öde (m³/

/h)

1,0

2,2

1,2

0,1

1 10 100


83

Övriga ventiler | LK 550 Blandningsventil


38

60

68

30

34

95

45

97

46


090206 G ½” 1,2 0,3

090063 G ¾” 2,2 0,4


46

76

84

38

42

103

53

104

54


090200 15 mm 1,2 0,3

090205 22 mm 2,2 0,4


2

Artikel

Artikelnummer


4920723 LK 683 Reservdelssats 1

1898022 Adapter LK 373 15xG½” 2

1898055 Adapter LK 373 22xG¾” 2

055008 Backventil NN ½” Ej avbildad

055009 Backventil NN ¾” Ej avbildad

092105 Patronbackventil 15 mm Ej avbildad

092103 Patronbackventil 22 mm Ej avbildad

1

84

Övriga ventiler | LK 538 EA Påfyllningsventil


Tekniska Data



1,0 MPa (10 bar)

Backventil Typ EA enligt EN 1717

Öppningstryck,

1 kPa

backventil

Material, ventilhus Avzinkningshärdig


CW602N

Material, backventil POM

Material, tätningar EPDM

Flö

öde (m³/

/h)

10,0

1,0


Kvs (m³/h)

1,7

LK 538 EA är en påfyllningsventil för värmesystem. Ventilen

har integrerad avstängning med kulventil och backventil, vilket

säkerställer öppning även vid låga differenstryck. Backventilen

är inspektionsbar vilket innebär att den klassas som ett återströmningsskydd

typ EA enligt EN 1717.

Pil på ventilhuset anger flödesriktning.

Utvändig gänga tätas på sedvanligt sätt. Både inlopps- och

utloppssida är utformade enligt LK Armaturs system med

O-ringstätning. Vid anslutning mot detta system, skruvas

ventilen för hand till stopp och därefter med lämpligt

verktyg ytterligare 0,5-1,5 varv till rätt position.

Monteringen av klämringskopplingen underlättas om

smörjmedel sätts på gänga och fas. Dra åt för hand så långt

som möjligt och därefter med fast nyckel. Åtdragning antal

varv med nyckel samt övriga tekniska data v.g. se separat

datablad för klämringskopplingar. Mjuka rör förses med

stödhylsa.


regelbundet.

0,1

1 10 100



38

26


090268 G ½” 1,7 0,1

67

85


LK 538 - Utvändig gänga / Klämringskoppling

38

26

73


090269 G ½” / 15 mm 1,7 0,2


38

26

80


090271 15 mm 1,7 0,2

86



Tekniska Data



1,0 MPa (10 bar)

Backventil Typ EA enligt EN 1717

Öppningstryck,

1 kPa

backventil

Material, ventilhus Avzinkningshärdig


CW602N

Material, backventil POM

Material, tätningar EPDM

LK 539 EA är en påfyllningsventil för värmesystem. Ventilen

har integrerad avstängning med kulventil och backventil,

vilket säkerställer öppning även vid låga differenstryck.

Ventilen är inspektionsbar vilket innebär att den klassas som

ett återströmningsskydd typ EA enligt EN 1717.

Pil på ventilhuset anger flödesriktning.

Utvändig gänga tätas på sedvanligt sätt, alternativt G ¾”

plankoppling med lekande mutter och flänspackning.


regelbundet.

10,0


Kvs (m³/h)

2,8


1,0

0,1

1 10 100



38

26


068008 G ¾” 2,8 0,2

58

87

Klämringskopplingar / Media

Montage av

klämringskopplingar

Klämringskopplingar tillverkas i mässing av hög kvalitet.

Som alla kopparbaserade material kan mässing potentiellt

vara föremål för spänningskorrosion. När klämringskopplingar

används i kylsystem, kan risken för sprickbildning till följd

av spänningskorrosion vara högre än vid användning i värmesystem.

Detta beror på att den fuktutveckling som uppstår

kan innehålla en viss mängd ammoniak eller ammoniakderivat.

Följande praxis bör användas vid installation av klämringskopplingar

i kylsystem i syfte att minimera eller helt eliminera

risken för spänningskorrosion:

• Smörj klämringskopplingen före installation.

• Endast fast nyckel får användas vid montaget.

• Dra först åt för hand och därefter med fast nyckel.

Spänn inte för hårt. Åtdragning antal varv med fast

nyckel enligt tabellen nedan.

• Efter att klämringskopplingen dragits åt, isolera den med

en fuktavvisande ammoniakfri tejp för att skydda muttern

mot fukt. Observera att vissa isoleringsmaterial kan

utveckla ammoniakderivat - kontakta tillverkaren av

isoleringsmaterialet för mer information.

Stödhylsa ska användas vid montage mot mjuka rör.

• Mjuka koppar- och stålrör = stödhylsa typ SC

• PEX rör = stödhylsa typ WP

Anslutning med förminskning 68:

Dra först åt muttern tills fasningen ”brister” och det känns

ett ”knäck”. Dra därefter åt muttern ytterligare tills det

känns ett lätt motstånd och därefter antal varv enligt det

tabellvärde som svarar mot den förminskade dimensionen.

Förminskning ej avsedd att användas till PEX rör.

Åtdragning - antal varv

Yttre diameter Kopparrör Mjuka stålrör Rostfria stålrör Plaströr Nyckelvidd

8 1¼ ¾ ¾ 16,0

10 1¼ ¾ ¾ 2 18,3

12 1¼ ¾ ¾ 2 20,5

15 1¼ ¾ ¾ 1¼ 24,5

16 1¼ ¾ ¾ 1¼ 25,6

18 1¼ ¾ ¾ 1¼ 27,6

22 1 ¾ ¾ 1½ 32,8

28 ¾ ¾ ½ 1½ 39,2

35 ¾ ½ ½ 46,9

42 ¾ ½ ½ 55,0

54 ¾ ½ ½ 70,2

Media

De Kvs-värden som utläses av kapacitetsdiagrammen i

denna produktkatalog gäller vid användning av vatten som

medium. Eventuell glykolinblandning påverkar viskositet

samt värmeövergångstal vilket ska beaktas vid val av ventildimension.

Vid inblandning av 30-50% glykol bör en ventil

med närmast högre Kvs-värde väljas.

88

LK Gruppen

- fyra affärsområden

VVS

LK Systems är en av nordens ledande VVS-leverantörer och tillhandahåller egenutvecklade

system för vattenburen golvvärme, tappvatten och radiatorvärme.

Företaget är marknadsledande inom flera av dessa områden. LK Systems finns även

som fristående bolag i Norge och Finland.

LK Prefab konstruerar och tillverkar prefabricerade konstruktioner för avloppssystem

samt rördragningar för värme och tappvatten.

PEX rör

LK Pex - Högteknologisk tillverkning av plaströr i PE-Xa, PE-RT och Softpex kvalitet.

Rören används och säljs till VVS-industrin både nationellt och på exportmarknaden.

LK Pex förser systerbolagen med PE-Xa-rör för installation i golvvärme- och tappvattensystem.

Fartygs- och industriventiler

LK Valves utvecklar och tillverkar industriella ventiler, filter och ställdon. Produkterna

används främst i fartyg och i den globalt växande marina sektorn. En produktionsanläggning,

LK Valves Co. Ltd., har etablerats i Changzhou, Kina och ett försäljningskontor

LK Valves Asia Pte. Ltd. i Singapore.

Teknisk armatur

LK Armatur är Skandinaviens ledande tillverkare av ventiler, komponenter och prefabricerade

enheter för VVS-marknaden. Förutom konstruktion och tillverkning av egna

produkter marknadsför företaget även ett kompletterande sortiment av handelsprodukter.

Produkterna används främst för vattenburen värme, sjukhus- och storköksutrustning.

Det finns även ett energibesparande produktsortiment för alla typer av uppvärmningssystem

med vattenburen värme. En produktionsanläggning för prefabricering av rörsystem,

LK Armatur d.o.o., har etablerats i Serbien.

89

www.lkarmatur.se

Garnisonsgatan 49 • SE-254 66 Helsingborg • Sverige

Tel: +46 (0)42-16 92 00 • Fax: +46 (0)42-16 92 20

info@lkarmatur.se • order@lkarmatur.se

www.lkarmatur.se

Produktkatalog 2012

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
