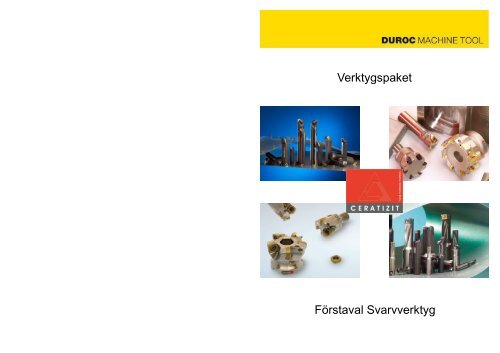

Verktygspaket<br />
Förstaval Svarvverktyg
Förstaval Svarvverktyg<br />
Utv.<br />
Bilder illustrerar högerverktyg<br />
Anteckning<br />
Antal Artikelnr. Benämning h1 h b l1 l2 f<br />
11224648 DWLNR 2525 M08 (Höger) 25 25 25 150 34 32<br />
11224647 DWLNL 2525 M08 (Vänster) 25 25 25 150 34 32<br />
Antal Artikelnr. Benämning Material Vc ap f OBS<br />
11525879 WNMG 080408EN-M50 CTCP125 Stål 200 3 0,3<br />
11525901 WNMG 080412EN-M50 CTCP125 Rostfritt 150 2,5 0,25<br />
Gjutjärn 180 3 0,3<br />
Antal Artikelnr. Benämning h1 h b l1 l2 f<br />
11226565 DDJNR 2525 M11 25 25 25 150 40 32<br />
11226564 DDJNL 2525 M11 25 25 25 150 40 32<br />
Antal Artikelnr. Benämning Material Vc ap f OBS<br />
11523794 DNMG 110404EN-M50 CTCP125 Stål 200 3 0,2<br />
11523793 DNMG 110408EN-M50 CTCP125 Rostfritt 150 2,5 0,15<br />
Gjurtärn 180 3 0,2<br />
Startvärde<br />
Startvärde
Förstaval Svarvverktyg<br />
Fräs<br />
Bilder illustrerar verktygstyp<br />
Pinnfräs<br />
Antal<br />
Artikelnr. Benämning d1 l1 l2 dA a z<br />
11242167 C211.16.R.02-11-A-25 16 75 25 16 10,0 2<br />
11242160 C211.20.R.03-11-A-25 20 77 25 20 10,0 3<br />
11242169 C211.25.R.04-11-A-32 25 90 32 25 10,0 4<br />
Antal Artikelnr. Benämning h1 h b l1 l2 f<br />
24628 SDJCR 2525 M11 25 25 25 150 21,5 32<br />
24629 SDJCL 2525 M11 25 25 25 150 21,5 32<br />
Antal<br />
Artikelnr. Benämning Material Vc ap fz OBS<br />
11259861 XDKT 11T308SR-F50 CTP1235 Stål 200 4 0,1<br />
11379382 XDKT 11T308ER-F40 CTC5235 Rostfritt 200 4 0,1<br />
11274602 XDKT 11T308FR-F20 CTW4615 Aluminium > 200 < 10<br />
Antal Artikelnr. Benämning Material Vc ap f OBS<br />
11529784 DCMT 11T308EN-SM CTCP125 Stål 200 3 0,25<br />
Rostfritt 150 2 0,2<br />
Gjutjärn 180 3 0,25<br />
Antal Artikelnr. Benämning Material Vc ap f OBS<br />
11529782 DCMT 11T304EN-SF CTCP125 Stål 200 1,5 0,10<br />
Rostfritt 150 1,0 0,10<br />
Gjutjärn 180 1,5 0,10<br />
Antal Artikelnr. Benämning K<br />
11254598 DMSD 1,6Nm/SORT 08IP 08IP<br />
Antal Artikelnr. Benämning Material Vc ap f OBS<br />
11105610 DCGT 11T304FN-25P H210T<br />
11108611 DCGT 11T3048N-25P H210T<br />
Aluminium > 200 2<br />
0,15<br />
Startvärde<br />
Startvärde<br />
Startvärde<br />
Startvärde
Förstaval Svarvverktyg<br />
Inv.<br />
Bilder illustrerar högerverktyg<br />
Avstick<br />
Antal Artikelnr. Benämning da h l1 l2 f D<br />
11576880 A25R DDUNR 11 25 24 200 30 17 32<br />
11576879 A25R DDUNL 11 25 24 200 30 17 32<br />
Antal Artikelnr. Benämning h_h1 b h2 h3 b1 l1<br />
85281 SBN 2020-26 k 20 20 26 39 33 90<br />
85282 SBN 2520-26 k 20 25 32 48 36 110<br />
Antal Artikelnr. Benämning Material Vc ap f OBS<br />
11523793 DNMG 110408EN-M50 CTCP125 Stål 200 1,0 0,1<br />
Rostfritt 150<br />
Gjurtärn 180<br />
Antal Artikelnr. Benämning h2 Tmax l1 b b1 WPL<br />
11435195 XLCFN 2603-SX3 26 35 110 2,4 SX3<br />
11357943 XLCFN 3203-SX3 32 50 150 2,4 SX3<br />
Antal Artikelnr. Benämning Material Vc ap f OBS<br />
11542698 DNMG 110404EN-TF CTCP125 Stål 200 1,0 0,1<br />
Rostfritt 150<br />
Gjutjärn 180<br />
Antal Artikelnr. Benämning Material Vc fpr OBS<br />
11474228 SX E3.00N0.30-F2 CTP1340 Stål<br />
- ” - - ” - Rostfritt<br />
11366865 10005884/S12-3 (nyckel)<br />
Startvärde<br />
Startvärde<br />
Startvärde
Förstaval Svarvverktyg<br />
Borr / Avstick<br />
Korthålsborr<br />
Antal Artikelnr. Benämning D da d2 l1 l2 l3<br />
1080920000 3D.200.R.06-4 20 25 30 140 60 53<br />
1080925000 3D.250.R.08-4 25 32 39 159 75 60<br />
Antal Artikelnr. Benämning da h l1 l2 f D<br />
229238 A16M SDUCR 07 16 15 150 29 11 20<br />
Antal Artikelnr. Benämning Material Vc ap f OBS<br />
11529765 DCMT 070204EN-SF CTCP125 Stål 200 1,0 0,1<br />
Rostfritt 150<br />
Gjutjärn 180<br />
Antal Artikelnr. Benämning Material Vc fpr Ø OBS<br />
11519690 SCLT 062806-F50 CTP1340 Stål 150 0,14<br />
- ” - - ” - Rostfritt 120 0,10<br />
11519927 SCLT 062806-F30 H216T Aluminium > 200 0,14<br />
11519693 SCLT 083608-F50 CTP1340 Stål 150 0,17<br />
11519693 SCLT 083608-F50 CTP1340 Rostfritt 120 0,12<br />
- ” - - ” - Aluminium > 200 0,17<br />
20<br />
25<br />
Antal Artikelnr. Benämning Material Vc ap f OBS<br />
11105610 DCGT 11T304FN-25P H210T<br />
11108611 DCGT 11T3048N-25P H210T<br />
Aluminium > 200 2<br />
0,15<br />
Startvärde<br />
Startvärde<br />
Startvärde
Förstaval Svarvverktyg<br />
Multifunktion<br />
Bilder illustrerar högerverktyg<br />
EcoCut<br />
ProfileMaster<br />
Antal Artikelnr. Benämning D dA d2 l1 l2 l3 f<br />
307292 EC 08L-2.25D 04 8 10 12 60 18 22 4<br />
307291 EC 08R-2.25D 04 8 10 12 60 18 22 4<br />
362258 EC 18L-2.25D 09 18 25 32 109,5 40,5 53,5 9<br />
362257 EC 18R-2.25D 09 18 25 32 109,5 40,5 53,5 9<br />
Antal Artikelnr. Benämning D dA d2 l1 l2 l3 f<br />
11163532 PM 16R-2.25D 16 20 25 96,5 36 46,5 8<br />
XCNT 04……..<br />
XCET 04….....<br />
XCNT 09……..<br />
XCET 09……..<br />
Antal Artikelnr. Benämning Skärdata<br />
11219290 XCNT 040104EL CTC1435 Stål<br />
11219293 XCNT 040104ER CTC1435<br />
För skärdata se prospekt för<br />
EcoCut<br />
Rostfritt<br />
11219329 XCNT 09T304EN CTC1435 Gjutjärn<br />
Antal Artikelnr. Benämning Skärdata<br />
11002560 XCET 040104FL-27P H216T<br />
11038512 XCET 040104FR-27P H216T<br />
11038881 XCET 09T304FN-27P H216T<br />
För skärdata se prospekt för<br />
EcoCut<br />
ALU.<br />
Vänsterskär i högerhållare = Axialverktyg<br />
Antal Artikelnr. Benämning Skärdata<br />
11164807 PM 16RG 252004-M20 CTC1435<br />
För skärdata se prospekt för ProfileMaster<br />
11164805 PM 16LG 252004-M20 CTC1435
