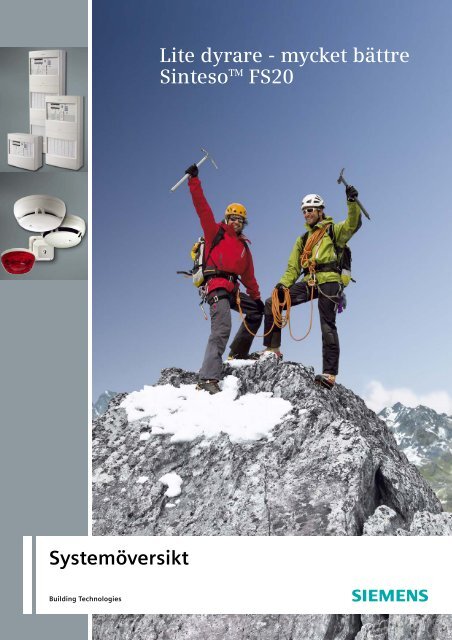

Lite dyrare - mycket bättre
Sinteso TM FS20
Systemöversikt
Building Technologies

Med kompetens och teknik
skyddar Siemens människor,
miljö och egendom.
Sinteso är det optimala brandlarmsystemet gällande
detektionssäkerhet för mindre, medelstora och stora
anläggningar såsom kontor, hotell, sjukhus, industrilokaler,
datacentraler, laboratorier och offentliga
lokaler. Det här är bara några exempel på skyddsobjekt
där Sinteso är det system som kan säkerställa
tidig detektion utan onödiga larm.
Genom att bygga brandlarmanläggningen med
Sinteso får ni dessutom full frihet att skapa ett system
med unika möjligheter att utvecklas i takt med verksamheten.
Sinteso Introspektiv är detektorserien med kvalificerad
detektionssäkerhet där brandrisken är stor eller
miljön krävande. Sinteso Introspektiv är det system
som kan säkerställa tidig detektion utan onödiga
larm.
Sinteso Interaktiv är systemet för lokaler med
medelstora brandrisker där delar av miljön är mindre
krävande. Systemet visar alltid exakt var det brinner
och motsvarar högt ställda krav även i stora och lite
mer komplicerade brandlarmanläggningar i normala
miljöer. Sinteso interaktiv är också ett alternativ till
att säkerställa tidig detektering utan onödiga störningar.
Sinteso har till skillnad från andra brandlarm system,
både i tester och riktiga installationer, visat sig kunna
skilja på riktiga brandfenomen och störningar, t ex
diesel avgaser, svetsrök och stekos.
De Introspektiva och Interaktiva systemen nyttjar
detektorer med samma typ av känsliga och stabila
givare, men där detektorerna för respektive system
enligt en stigande skala har försetts med olika mycket
intelligens för att matcha kraven för varje aktuellt
skyddsobjekt. Garanti vid onödiga utryck ningar garanteras
under systemets hela livslängd.
Sinteso Kollektiv möjliggör anslutning av befintliga
kollektiva detektorkretsar till Sinteso centralenhet.
Detta medför att Siemens alltid kan erbjuda “rätt
system kvalitet för projektet”. Du som kund behöver
inte betala för ett överbeskyddande brandlarm system
2

Allmänt
Systemet kännetecknas av följande möjligheter
och funktioner:
• upp till 1512 adresser per centralenhet
• upp till 32 centralenheter per systembus/FCnet
• programmerbara styrningar
• tidsanpassad detektorkänslighet
• användarvänligt handhavande
• inbyggd larmlagring
• ansluta fjärrtjänster
• mjukvara kan uppdateras via PC
• anslutas till överordnat system
Brandlarmsystem Sinteso FS20 med centralenheter
FC2020, FC2040 och FC2060 är den senaste generationen
brandlarmsystem från Siemens. Systemen kan
vara antingen centraliserade eller decentraliserade till
sin uppbyggnad och har egenskaper och gränssnitt
som krävs för kommunikation via nätverk. Personal
vid de olika man överplatserna får därmed en tydlig
överblick vilket gör det möjligt för dem att initiera förplanerade,
klart målinriktade ingripanden. Detektor -
kretsarna kan innehålla både introspektiva och interaktiva
detektorer samt larmdon. Dessutom finns möjlighet
att ansluta kollektiva de tek to rer. Till varje
detektorkrets kan Sinteso rök-, linje rök-, flam-, samplande
detektering, värmedetektorer, larmknappar,
indikeringstablåer, larmdon, in/utgångs enheter och
videoverifiering anslutas.
Systemets tvåtrådiga detektorkrets kännetecknas
av följande möjligheter och funktioner:
• ansluta olika larm- och indikeringsenheter
• ansluta optiska och akustiska larmdon
• ansluta trådlösa rökdetektorer
• ansluta Ex-klassade detektorer
• ansluta kollektiva detektorkretsar
• ansluta släckstyrsystem Sixteso
Övervakningssystem
MM8000*
SintesoView
BACnet/IP
Larm till
räddningstjänsten
Fjärrinformation
Akustiskt
larmdon
Detektorkrets
Central -
utrustning
FC2020
Central utrustning
FC2020
Tvåtrådig
systembus/FCnet
Manöver -
panel
FT2040
Kombinerad
detektor/larmdon
Larmtablå
Centralutrustning
FC2060
Optiskt och
akustiskt larmdon
Ingångsenhet
Värmedetektor
Introspektiv
detektor
Detektorkrets
T-avgrening
Flersensordetektor
med gassensor
Basenhet
Trådlös
rökdetektor
Samplande
rökdetektor*
Interaktiv
rökdetektor
Flamdetektor
Linjerökdetektor
Kamera
Videoenhet
Adressenhet
Indikeringskort
* Ansluts via ingångsenhet
3

Systemuppbyggnad
Sinteso består i sitt grundutförande av en centralutrustning innehållande manöverpanel,
CPU (central processorenhet), detektorkretskort och strömförsörjning. Systemet är uppbyggt
med utvärderingskapacitet fördelad mellan centralutrustning och detektorer. För
samtliga detektorer förmedlas olika risknivåer. Systemet har möjlighet att ställa in olika
parametrar/känsligheter på detektorerna vid olika tidpunkter på dygnet. Utvärdering av
larmnivå beroende på typ av risknivå sker centralt i systemet.
En Sinteso centralenhet kan antingen vara en ensam brandlarmcentral eller ingå i ett
system med hjälp av systembussen FCnet. Upp till 32 centralenheter och manöverpaneler
kan sammankopplas i ett och samma nätverk. Systemet kan ha gemensamma styrningar
och larmöverföring. Det är konfigurerbart hur stor del av systemet respektive manöverpanel
ska visa och betjäna, allt ifrån bara den egna centralen till hela anläggningen. Upp till
fem paneler kan visa och manövrera hela anläggningen. Dessutom kan olika händelsetyper
filtreras så att en panel exempelvis bara visar larm. Man kan även tillfälligt få access
till hela systemet från en panel som normalt bara visar en del av anläggningen.
Till varje Sinteso centralenhet respektive detektorkrets kan följande anslutas:
Följande enheter kan anslutas till centralenheten FC2020 FC2040 FC2060
• detektorkretsar 2 alt 4 4 alt 8 Max 28
• detektoradresser 252 504 1512
• manöverpaneler (ansluts på systembussen) Ja Ja Ja
• händelseskrivare 1 1 1
• släckstyrcentraler Ja Ja Ja
• fjärranalys via PC Ja Ja Ja
• överordnat system Ja Ja Ja
• larmlagringstablå Ja Ja Ja
Följande enheter kan anslutas på detektorkretsen:
• detektorer Ja Ja Ja
• larmtablåer med klartext Ja Ja Ja
• larmlagringstablå Ja Ja Ja
• indikeringskort Ja Ja Ja
• in-/utgångsenheter Ja Ja Ja
• adresserbara akustiska larmdon Ja Ja Ja
• adresserbara optiska och akustiska larmdon Ja Ja Ja
• basenhet för trådlös branddetektering Ja Ja Ja
• adressenhet för kollektiva detektorer Ja Ja Ja
Optiskt och akustiskt
larmdon FDS221
Introspektiv
flersensordetektor
FDOOT241-9
Rökdetektor
FDO221
Värmedetektor
FDT241
FDOOTC241
Adresserbart
larmdon FDSB291
Samplande
rökdetektor*
Centralutrustning
FC20XX
Detektorkrets
Linjerökdetektor
FDL241-9
Videoenhet
FDV241
Larmtablå
FT2010
Presentationstablå
FT2011
In-/Utgångsenhet
FDCIO222
Indikeringskort
FT2001-A1
Flamdetektor
FDF241-9
Larmlagringstablå*
* Ansluts via ingångsenhet
4

Sinteso brandlarmcentral FC2020 – BB
FC2020 – BB är en kompakt mikroprocessorstyrd brandlarmcentral för anslutning av upp
till 252 adresser fördelade på två alt. fyra detektorkretsar, inkl strömförsörjning och plats
för batteri. Centralen innehåller en integrerad manöverpanel med plats för orienterings -
ritningar och används som eget system eller som del i ett nätverk. Klartextinformation
kan anpassas på platsen eller via serviceverktyg i en PC.
Sinteso brandlarmcentral FC2020 – AZ
FC2020 – AZ är en kompakt mikroprocessorstyrd brandlarmcentral för anslutning av upp
till 252 adresser fördelade på två alt. fyra detektorkretsar, inkl. strömförsörjning och plats
för batteri. Centralen innehåller en integrerad manöverpanel och används som eget
system eller som del i ett nätverk. Klartextinformation kan enkelt anpassas på platsen
eller via serviceverktyg i en PC.
Sinteso brandlarmcentral FC2040-BB
FC2040 – BB är en kompakt mikroprocessorstyrd brandlarmcentral för anslutning av upp
till 504 adresser, fördelade på fyra alt. åtta detektorkretsar, inkl. strömförsörjning och
plats för batteri. Centralen innehåller en integrerad manöverpanel med plats för orienterings
ritningar och används som eget system eller som del i ett nätverk. Klartextinfor -
mation kan enkelt anpassas på platsen eller via serviceverktyg i en PC.
Sinteso brandlarmcentral FC2040-AA
FC2040 – AA är en kompakt mikroprocessorstyrd brandlarmcentral för anslutning av upp
till 504 adresser, fördelade på två alt. fyra detektorkretsar, inkl strömförsörjning och möjlighet
med plats för extra kraftig batterikapacitet. Centralen innehåller en integrerad
manöverpanel och används som eget system eller som del i ett nätverk.
Klartextinformation kan anpassas på platsen eller via serviceverktyg i en PC.
Sinteso brandlarmcentral FC2060-BB
FC2060 – BB är en moduluppbygd mikroprocessorstyrd brandlarmcentral för anslutning
av upp till 1512 adresser, fördelade på upp till 28 detektorkretsar, inkl. strömförsörjning
och plats för batteri. Centralen innehåller en integrerad manöverpanel med plats för
orienteringsritningar och används som eget system eller som del i ett nätverk. Klartext -
information kan enkelt anpassas på platsen eller via serviceverktyg i en PC. I grundutförandet
ingår fyra detektorkretsar för Sinteso samt en korthållare för fem st utökningskort.
Dessa kan vara av typ Sinteso, kollektivt, adresserad CS10 eller styrkort. Valfri kombination
kan användas.
Sinteso brandlarmcentral FC2060-AA
FC2060 – AA är en moduluppbygd mikroprocessorstyrd brandlarmcentral för anslutning
av upp till 1512 adresser, fördelade på upp till 28 detektorkretsar, inkl. strömförsörjning
och plats för batteri. Centralen innehåller en integrerad manöverpanel och används som
eget system eller som del i ett nätverk. Klartextinformation kan enkelt anpassas på platsen
eller via serviceverktyg i en PC. I grundutförandet ingår fyra detektorkretsar för
Sinteso samt en korthållare för fem st utökningskort. Dessa kan vara av typ Sinteso, kollektivt,
adresserad CS10 eller styrkort. Valfri kombination kan användas.
Detektorkretskort Sinteso (FDnet), FCL2001-A1
Detektorkretskort för korthållaren i FC2060. Kortet omfattar fyra detektorkretsar för samalagt
max 252 adresser. Upp till fem kort kan monteras i en FC2060 beroende på hur kort -
hållarens fem platser i övrigt utnyttjas.
5

Detektorkretskort Kollektivt, FCL2002-A1
Detektorkretskort för korthållaren i FC2060. Kortet omfattar åtta kollektiva detektorkretsar.
Upp till fem kort kan monteras i en FC2060 beroende på hur korthållarens fem platser
i övrigt utnyttjas.
Detektorkretskort MS9i, FCL2003-A1
Detektorkretskort för korthållaren i FC2060. Avsett för migrering av adresserad Cerberus
CS10, MS9i. Kortet omfattar två detektorkretsar för max 50 adresser per krets. Upp till fem
kort kan monteras i en FC2060 beroende på hur korthållarens fem platser i övrigt utnyttjas.
Styrkort, FCI2008-A1
Styrkort för korthållaren i FC2060. Kortet omfattar 12 styrin-/styrutgångar som valfritt kan
programmeras. Upp till fem kort kan monteras i en FC2060 beroende på hur korthållarens
fem platser i övrigt utnyttjas.
Utökningskort, detektorkretsar FCI2003-A1
Detektorkretsar ingående i centralernas grundutförande kan med detta kort utökas till
antalet. Ett FCI2003-A1 utökar två detektorkretsar till fyra. Antalet adresser för brandlarmcentralen
är oförändrat.
Händelseskrivare FTO2001-A1
Skrivare som monteras i fronten på centralenheten för att registrera olika händelser i
systemet.
Sektionsvis larm- och statusindikering FCM2006-A1alt FCM2007-A1
FCM20006-A1 48 LED-grupper (röd + gul) alternativt FCM2007-A1 96 LED-grupper (röd +
gul). Larm och statusindikering finns integrerat i vissa centraltyper som ej redovisas här.
Manöverpanel FT2040
Med manöverpanel FT2040 erhålles samma information och manöverfunktioner som i
centralenhetens manöverpanel. Enheten anslutes på systembusen och är lämplig att
använda när man önskar information och manövermöjlighet från andra platser än där
centralutrustningen är monterad.
s
s
Larmtablå FT2010
Med larmtablå FT2010 monterad på strategiska platser inom byggnaden gör man det
möjligt för personalen att kontrollera och hantera händelser tillsammans med räddnings -
tjänsten. Tablån innehåller larmlagringsfunktion samt möjlighet till kvittering och återställning
av larm.
Presentationstablå FT2011
Tablån används för lokal indikering på våningsplan och möjliggör visning av larm och felmeddelanden.
Återställning av larm kan ej ske från denna tablå.
Indikeringskort FT2001
Indikeringskortet ansluts till detektorkretsen och används för att bl.a. kunna presentera
olika larmer från specifika anläggningsdelar till en informationstablå, orienteringstavla
m.m.
Larmlagringstablå CAB19131
Larmlagringstablån används för mindre anläggningar eller delar av större anläggningar där
6

man har skapat en inre larmorganisation. Den placeras nära aktuellt objekt och används av
utsedd insatspersonal/-grupp för kvittering och återställning av det lokala larmet.
Introspektiv flersensordetektor FDOOT241-9
Den introspektiva flersensordetektorn FDOOT241-9 är en detektor med extremt god och
funktionssäker rökdetektering även i mycket svåra miljöer, t.ex. där viss rök och fukt normalt
kan förekomma. Detektorn har två sensorer för rök och två för värme. Flersensor -
tekniken tillsammans med en kvalificerad signalbehandling gör detektorn anpassningsbar
för ett brett spektrum av applikationer, inkluderat särskilt svårdetekterade miljöer.
Introspektiv flersensordetektor FDOOTC241
Denna introspektiva flersensordetektor har en sensor för kolmonoxid (CO) i tillägg till sensoruppsättningen
i FDOOT241-9. CO-sensorn möjliggör en tidigare detektering av brand
särskilt i svårdetekterade miljöer. Oberoende av brandutvärderingen behandlas signalen
för kolmonoxid även enskilt med möjlighet för larmfunktioner och styrningar t.ex. att öka
ventilation.
Interaktiv flersensordetektor FDOOT221
Den interaktiva flersensordetektorn är avsedd för användning i miljöer där normala rökdetektorer
kan vara svåra att använda på grund av alltför mycket störningar från omgivande
miljö. Detektorn har två sensorer för rök och två för värme.
Interaktiv rökdetektor FDO221
De interaktiva detektorerna som tidigare var marknadens säkraste detektorer, är nu
Siemens standardetektorer. Den interaktiva rökdetektorn är en optisk rökdetektor avsedd
för användning i normala miljöer som kontor, boenderum, lätt industri etc. där störningar
i form av rök endast förekommer i mindre omfattning.
Interaktiv värmedetektor FDT241
Värmedetektorn är avsedd för användning i sådana miljöer där rökdetektorer inte kan
användas.
Adresserbart akustiskt larmdon FDS221
Larmdonet ger ett kraftfullt ljud för utrymning eller varning vid brandlarm med ljudstyrka
upp till 99 dBA, justerbart i tre steg. Anslutes till detektorsockel FDB221 och strömförsörjes
från detektorkretsen. Finns som vitt alt rött larmdon.
Adresserbart optiskt och akustiskt larmdon FDS229
Larmdonet ger ett kraftfullt ljud och optisk/blixtljus indikering för utrymning eller varning
vid brandlarm med ljudstyrka upp till 99 dBA, justerbart i tre steg och med en ljusstyrka
upp till 3,2 cd. Anslutes till detektor sockel FDB221 och strömförsörjes från detektorkretsen.
Finns som rött alternativt gult larmdon.
Adresserad sockel FDB221
Adresserad sockel FDB221 för normala applikationer är gemensam för alla adresserade
punktdetektorer och larmdon. Den är utformad för enkel installation både med infällt och
utvändigt ledningsnät. Det finns en uppsättning tillsatssocklar och tillbehör bl a för att
täcka behov vid installation i mer krävande miljö.
Tillsatssockel FDB291
För kabel >Ø6mm och byten av äldre socklar med 79-90 mm hålavstånd. Sockel FDB221
monteras med snäppfästen.
Adresserbar larmdonsockel FDSB291
Larmdonsockel innehåller även sockel för Sinteso detektor. Larmdonet ger tillräckligt ljud
för att fungera som utrymnings- eller varningssignal vid brandlarm. Ljudstyrka upp till
7

Räddnings tjänst
Fjärrinformation
Princip gällande Sin
SintesoView
Introspektiva detektorer
Släckstyrcentral XC10*
Centralutrustning
FC2020, FC2040, FC2060
Flersensordetektor
FDOOT241-9
Flersensordetektor
med gassensor
FDOOTC241
Flamdetektor
FDF241-9
Linjerökdetektor
FDL241-9
s
Larmtablå FT2010
s
Presentationstablå
FT2011
Indikeringskort
FT2001
Larmlagringstablå
CAB19131*
Videoenhet
FDV241
Adresserbara larmdon
Akustiskt adresserbart larmdon
inkl detektorsockel, FDSB291
Akustiskt adresserbart
larmdon FDS221
Akustiskt och optiskt
adresserbart larmdon, FDS229
8
Kamera

teso TM detektorkrets
Ex zon
Larmknapp
DM1103B-Ex
Interaktiva detektorer
Värmedetektor
DT1102A-Ex
Värmedetektor
DT1101A-Ex
Rökdetektor
DO1101A-Ex
Zenerbarriär SB3
Flamdetektor
DF1101-Ex
Adressenhet
FDCIO223
Flersensordetektor
FDOOT221
Rökdetektor
FDO221
Värmedetektor
FDT241
Ventilationsmät -
kammare FDBZ292
Samplande
rökdetektor*
Kollektiva
detektorer
Branddetektor
FDOOT241-9
Modernisering
In-/Utgångsenhet
FDCIO222
In-/Utgångsenhet
FDCIO221
Trådlös branddetektering
Larmknappar
Trådlös
rökdetektor
DOW1171
SRD band
868-870 MHz
Trådlös larmknapp
SMF121
Basenhet
FDCW221
Larmknapp
FDM223
Larmknapp, liten,
FDM221
* Ansluts via in-/utgångsenhet
9

88 dBA. Strömförsörjs från detektorkretsen.
Larmknapp FDM221
Larmknapp för manuell aktivering placeras vid centralapparaten och på strategiskt viktiga
platser som trappor, entréer, etc.
Larmknapp kapslad FDM223
Kapslad larmknapp för fuktiga lokaler samt utomhusmiljöer.
Ex-klassad larmknapp DM1103-Ex
Larmknapp för manuell larmgivning, placeras på strategiskt utvalda platser. Larm knappen
kan användas både inom- och utomhus och monteras alltid med utvändigt montage.
Linjerökdetektor FDL241-9
Detektor FDL241-9 har sin främsta an vänd ning där möjligheten till en lång övervakningssträcka
kan ut nyttjas och där svåra miljöer ur mon tagesynpunkt kan förekomma.
Flamdetektor FDF241-9
Flamdetektor FDF241-9 är lämplig för detektering av flammorna från alla bränder med
kolhaltiga material. Flamdetektorn kan användas för säker detektion under svåra för -
hållanden.
Samplande (aspirerande) rökdetektering
Olika samplingsenheter användes, allt från larm vid en inställd rökkoncentration till en -
heter som kan innehålla en till två detektorer. Känsligheten kan täckas i många steg, från
extrem känslighet till nivåer som liknar normala punktdetektorers.
Ventilationsmätkammare FDBZ292
Ventilationsmätkammaren används tillsammans med Sinteso rökdetektorer för att detek -
tera rök i ventilations- och luftkonditioneringssystem.
Ex-klassad rökdetektor DO1101Ex
Rökdetektor DO1101Ex är en optisk kollektiv rökdetektor med ett mycket brett användningsområde.
Detektorn är avsedd för miljöer med risk för explosionsfarlig gasblandning
(zon 1 och zon 2).
Ex-klassad värmedetektor DT1101Ex, DT1102Ex
Värmedetektorer DT1101Ex och DT 1102Ex är av typen diffrentiala/maximala detektorer.
DT1101 larmtemperatur är mellan 55°-62°C och DT1102 mellan 74°-85°C. Detektorerna är
avsedda för miljöer med risk för explosionsfarlig gasblandning (zon 1 och zon 2).
Ex klassad flamdetektor DF1101Ex
Flamdetektorn för explosionsfarlig miljö är lämplig för detektering av flammor från bränder
med kolhaltiga material. Detektorn är avsedd för miljöer med risk för explosionsfarlig
gasblandning (zon 1 och zon 2).
Zenerbarriär SB3
Zenerbarriären SB3 ansluts på den kollektiva detektorkretsen tillsammans med FDCIO223
för anslutning av Ex-klassade detektorer samt larmknappar inom Ex-klassade utrymmen.
10

Identifieringsskylt FDBZ291
För märkning av detektorn med t.ex. adressinformation.
Detektorvärmare FDBH291
Detektorvärmaren gör det möjligt att applicera detektorer i miljöer med risk för kondensation
och isbildning. Värmaren förbättrar dock endast marginellt förmågan att undvika obefogade
larm vid kraftig påverkan av dimma eller ismoln. För bästa funktion kombineras
denna med fuktsockel FDB293. Ökar detektorns temperatur c:a 2°C i förhållande till
omgivningen vilket skyddar mot kondensation.
Tillsatssocklar för fuktig miljö FDB293
FDB293 ger bästa skydd mot fukt och damm (IP55). Sockel FDB221 monteras med snäppfästen.
Bör alltid väljas för detektorer med värmare FDBH291.
Tätning för Sintesosocklar FDBZ295
Tätningen är ett alternativ till fuktsockel FDB293. Viktiga fördelar är att skyddet mot fukt
uppnås med en komponent som ger liten inverkan på detektorns/larmdonets utseende
samt att det fungerar även för larmdon monterade på vägg. En begränsning är att detektorbyte
inte kan göras med verktyg.
Skyddskorg DBZ1194
För skydd av detektorer mot mekanisk skada. Skruvas fast i tillsatssockel FDB293.
Dammskyddskåpa FDZ291
Används för att skydda detektorer, som ej är i drift, mot nedsmutsning från byggaktiviteter
eller annan tillfällig verksamhet. Rödfärgad för att tydligt markera att detektorn är övertäckt.
Kan monteras och tas bort med monteringsverktyg för detektorer (FDUD291 eller
FDUD292).
Ingångsenhet FDCI221, In-/Utgångsenhet FDCIO221
Enhet som har en övervakad ingång (FDCI221) respektive en övervakad utgång och en
styr utgång (FDCIO221). Ingången är övervakad för avbrott och kortslutning, utgången har
en valbar potentialfri reläkontakt (30VAC/2A). Enheten kan användas för valfri styrfunktion,
kvitteringssignaler från utförda styrningar eller mottagning av larmsignaler.
Ingångsenhet FDCI222
Enhet med fyra övervakade kontakter för kvitteringssignal från utförda styrningar eller
mottagning av larmsignaler.
In-/Utgångsenhet FDCIO222
Enhet som har fyra potentialfria reläkontakter (230VAC/4A) och fyra övervakade ingångar
för kvitteringssignaler från utförda styrningar eller mottagning av larmsignaler.
Adressenhet/Galvanisk avskiljare FDCIO223
En mångsidig adressenhet för anslutning på detektorkretsen. Den har två in-/utgångar
som kan användas för kollektiva detektorkretsar eller programmerbara övervakade larmdonutgångar.
Adressenheten kan används tillsammans med zenerbarriär SB3/0 för att kunna
bygga en egensäker Ex-krets.
Larmdonssplitter FCA2005-A1
Med larmdonssplittern är det möjligt att dela upp en larmdonsutgång till fyra utgångar.
11

Montagelåda FDCH292
Montagelåda FDCH292 användes tilll bl.a. montering av utgångsenheter, skyddsklass IP65.
Separat kortslutningsskydd FDCL221-M
Skyddet används när flera T-avgreningar görs mellan två enheter på detektorkretsen.
Videoenhet FDV241
Videoenheten kan användas för larmverifiering och för att följa ett händelseförlopp i realtid
och/eller vid senare analys. Den ansluts på detektorkretsen. Ett användningsområde är
som hjälpmedel för att motverka sabotage och skadegörelse.
Basenhet för trådlös branddetektering FDCW221
Basenheten anslutes på detektorkretsen och kan ansluta upp till 30 st rökdetektorer eller
larmknappar. Varje rökdetektor eller larmknapp har sin egen adress och kommunicerar
dubbelriktat mot basenheten.
Trådlös rökdetektor DOW1171
Den optiska rökdetektorn är avsedd för användning i normala miljöer som kontor, boenderum,
lätt industri etc. där störningar i form av rök endast förekommer i mindre omfattning.
Trådlös larmknapp SMF121
Larmknapp för manuell aktivering placeras vid centralapparaten och på strategiskt viktiga
platser som trappor, entréer, etc.
Blixtljus, 1x24/2
Blixtljus 1x24/2 är ett optiskt larmdon som passar till samtliga Siemens brandlarmsystem.
Blixtljuset ger ifrån sig korta blixtar med hög intensitet (frekvens 60/minut) vilket ger bra
uppmärksamhet. Blixtljuset finns i färgerna orange (1x24/2-OR) och i rött (1x24/2-RÖD).
Blixtljus H3x24/5-OR
Blixtljus H3x24/5-OR är ett optiskt larmdon som passar till samtliga Siemens brandlarm -
system. Blixtljuset ger ifrån sig korta ljusblixtar med hög intensitet (blixtfrekvens
90/minut) vilket ger bra uppmärksamhet.
Optisk detektorindikering, CAB19138
Parallellindikator för anvisning av utlöst detektor som placerats dolt. CAB19138 är försedd
med röda lysdioder som ger kraftigt ljus och spänningsmatas från detektorsockel. Ansluts
via in-/utgångsenhet på detektorkretsen.
Tidfrånkopplingsenhet, CAB19158
Tidfrånkopplingsenheten är avsedd för tillfälliga och tidsbestämda frånkopplingar av
detektor eller sektioner. Inom den valda frånkopplingstiden kan en förvarningssignal startas
innan den tidsbestämda frånkopplingen återinkopplas.
Elektronisk siren CAB19003
Elektronisk siren CAB19003 är gjord för montage inomhus och består av en stomme i röd
ABS-plast med elektroniken inkapslad i epoxiharts. Larmdonet fästs vid sockeln genom
vridlåsning. Sirenen är försedd med volymkontroll och omkopplare vilka möjliggör olika
ljudsignaler och frekvenser. Ljudstyrka 90dBA vid 1 m.
Brandlarmklocka CAB19005
Brandlarmklocka CAB19005 är gjord för montage inomhus och är en motordriven klocka
med röd aluminiumklang och bottenplatta i röd plast. Bottenplattan är försedd med plint
för anslutning av ledningsnätet. Ljudstyrka 94 dBA vid 1 m.
12

Brandlarmklocka CAB19006
Brandlarmklocka CAB19006 är gjord för montage utomhus och är en motordriven klocka.
Den har röd stålklang och grå installationsbox i aluminium. Kabelförskruvning och plint för
ledningsnät medlevereras. Ljudstyrka 95 dBA vid 1 m, skyddsklass IP55.
Elektronisk siren CAB19007
Elektronisk siren CAB19007 för montage inomhus består av en stomme i vit ABS-plast med
elektroniken inkapslad i epoxiharts. Montage sker i väggram CAB19008 eller i apparat -
dosa. Sirenen avger en kontinuerlig ljudsignal. Den är försedd med volymkontroll och en
etikett med texten ”BRANDLARM”. Till väggramen medlevereras kabelgenomföring.
Tryckknapp, CAB19134
Tryckknappen används när den magnetuppställda branddörren skall stängas manuellt.
Dörrhållarmagnet, 710
Dörrhållarmagneten används för stängning av branddörrar samt för manövrering av
rökluckor och spjäll.
Magnetankare, AG
Magnetankaret monteras på dörren.
Prov och Nedtagningsverktyg FDUD293
Nedtagningsverktyg och detektorprovare för funktionsprovning av rökdetektorer. Ersätter
provutrustning RE6 med testgas.
Provutrustning RE6
Provutrustning RE6 är avsedd för funktionsprovning av rökdetektorer med testgas (beställs
separat).
Testgasflaska REF8-S
Testgasflaska REF8-S används för provning av rökdetektorer med provutrustning RE6.
Testgasen är helt fri från komponenter som kan smutsa ned en detektor. Den är inte lämpad
för aktivering av interaktiva detektorer under normal drift. En testgasflaska räcker vid
korrekt användning till ett stort antal detektoraktiveringar.
Värmedetektorprovare RE6T
Värmedetektorprovare RE6T för alla Siemens värmedetektorer med aktiveringstemperatur
ca 60°C och detektorer enligt EN54-8 temperaturområde 1 med diff/maxfunktion. RE6T
kan användas med stängerna VR150 och FDUM. Kompatibilitet även med äldre stänger
VR10-13.
Stång VR150
Stång VR150 är ett hjälpmedel för provning med RE6 och RE6T (OBS ej för övriga verktyg)
vid takhöjder upp till max 3 m. Längd 150 cm. Vikt 0,5 kg.
Teleskopstänger FDUM
13

Sinteso FS20 integrerat med övervakningssystem MM8000
Med system MM8000 integreras många säkerhetssystem såsom brandlarm, utrymningslarm, inbrottslarm, passerkontroll, kamera -
övervakning etc vilka kan övervakas och styras centralt från MM8000-systemet. Även där delsystemen befinner sig på långa avstånd
från varandra kan dessa integreras via en LAN- eller WAN-lösning. För anslutning till 3:e part övervakningssystem finns OPC server.
Exempel på lokala tillämpning:
MM8000-server
Brandlarm FC2020
Brandlarm FC2040
Exempel på LAN-tillämpning:
Server
Klient
Klient
Internet
Ethernet (LAN)
Gateway
Gateway
Videoövervakning
Sinteso Brandlarm
Inbrottslarm
AlgoRex Brandlarm
Inbrottslarm
14

Fjärrmanövrering SintesoView
Presentation och manöver av brandlarmsystem FS20 från egen dator via SintesoView. Med programvaran Simteso View installerad
kan man ansluta sig till en manöverpanel via det egna nätverket. Manöverpanelen presenteras på bildskärmen och all information och
manövrering kan utföras från PC'n.
Internet
Ethernet (LAN)
Detektorkrets
Detektorkrets
Systembus
FCnet
Systembus
FCnet
Fjärrinformation via SiRemote
SiRemote Info är en ny tjänst från Siemens som gör att företag själva kan ta emot larm från sina brand- och
inbrottsanläggningar. Informationen kan skickas som SMS eller e-post direkt till t.ex. anläggningsskötaren eller
annan personal inom företaget.
BRANDLARM
Industrigatan 12
Det här ger en rad fördelar med möjlighet att agera snabbare vid brand- eller inbrottslarm.
Anläggning
0118XXX
Om fel uppstår i anläggningen eller om den är bortkopplad under fel tid vet man det i samma stund, även om
man inte är på plats.
15

Region Nord
Sundsvall, tel: 060-700 33 00, fax: 060-700 33 99
Region Öst
Stockholm, tel: 08-578 430 00, fax: 08-578 430 98
Region Mitt
Norrköping, tel: 011-440 61 00, fax: 011-440 61 99
Region Väst
Göteborg, tel: 031-727 43 00, fax: 031-727 61 99
Region Syd
Malmö, tel: 040-691 61 00, fax: 040-691 61 99
Kundservice
Tel: 0200-116 621
E-post: kundservice@siemens.com
Siemens AB
Industry Sector
Building Technologies Division
Fire Safety
141 87 Huddinge
Tel: 08-578 410 00 Fax: 08-578 410 99
Tryckt i Sverige. Best nr: CAB2187b (2009.05)
Rätt till ändringar förbehålles.
Informationen i detta dokument innehåller allmänna beskrivningar av tillgängliga tekniska alternativ
som inte alltid finns med i alla enskilda fall. De nödvändiga funktionerna bör därför specificeras i
varje enskilt fall vid kontraktsavslut.
Building Technologies Division inom Siemens AB erbjuder ett brett utbud av produkter, system
och service i syfte att öka säkerheten, höja komforten och förbättra ekonomin i fastigheter.
Building Technologies är världsledande inom brand och säkerhetssystem samt byggnads auto ma -
tion. Vi erbjuder integrerade och effektiva systemlösningar, tjänster och produkter för energihushållning
och innemiljö samt säkerhetsteknik för skydd av människor, miljö och egendom.
www.siemens.se/sbt
