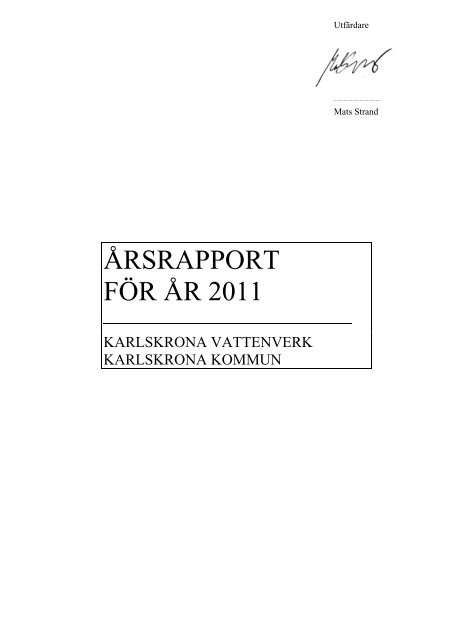

ÃRSRAPPORT FÃR ÃR 2011

Utfärdare

......................................

Mats Strand

ÅRSRAPPORT

FÖR ÅR 2011

KARLSKRONA VATTENVERK

KARLSKRONA KOMMUN

Årsrapport för år: 2011

Vattenverk / Karlskrona kommun

Karlskrona vattenverk

A ADMINISTRATIVA UPPGIFTER

Huvudman

Namn:

Adress:

Karlskrona kommun.

Tekniska förvaltningen

371 83 Karlskrona

Telefonnummer: 0455-303000

Organisationsnummer: 212000-0829

Kontaktpersoner

VA-chef:

Driftingenjör

Driftstekniker:

Kvalitets- och analysfrågor:

Distributionsnät:

Kenneth Johansson

Ola Gren

Viktor Kronström

Mikael Nordström

Christian Trulsson

Mats Strand

Peter Håkansson

Plats

Platsnamn:


Besöksadress:

Vattenverket

(och alt. utdelningsadress) Riksvägen 48

371 62 Lyckeby

Telefon: 0455-303313

Fastighetsbeteckning: Lyckeby 4:3, 4:103 och 27:1

B VERKSAMHETSBESKRIVNING

Tillsynsmyndighet

Miljö- och byggnadsnämnden i Karlskrona kommun. Alla löpande kontakter sker i praktiken

med Miljö- och Stadsbyggnadsavdelningen inom Samhällsbyggnadsförvaltningen

liksom all kommunikation enligt nedan.

Kontrollprogram

Gällande kontrollprogram dok.nr. 2003.1653.349 förelagt av miljönämnden 2003-12-19.

1(9)




Försörjningsområde och skyddsåtgärder

Karlskrona vattenverk försörjer Karlskrona tätort samt samhällena / områdena Rödeby,

Nättraby, Hasslö, större delen av norra Sturkö, Torhamn, östra Aspö, Allatorp, Lösen,

Fäjö, östra Hästholmen, Torsnäs samt delar av Trummenäs. Dessutom försörjs

kustartilleriets anläggning på Kungsholmen, ett tappställe vid Tjukö g:a ARV, ett

tappställe vid färjeläget Ytterön, Uttorps camping på Sturkö, Ekenabbens fiskhamn samt

med sommarvatten ett tappställe vid Tjurkö brofäste. Översiktskarta, se Årsrapport 2004

eller kontrollprogram.

Blekingesjukhuset (centrallasarettet) försörjs normalt delvis från Karlskrona VV, delvis

från Afvelsgärde VV.

Detaljerade kartor över distributionsområdet finns tillgängliga på VA-avdelningen.

Skyddsområdet för råvattentäkten Lyckebyån är en 200 m bred zon kring huvudfåran och

dess sjöar längs hela åns sträckning. Uppdaterat skyddsområde med föreskrifter är under

framtagande.

Samtliga övriga vattenverk i kommunen kan vid haveri och dylikt försörjas med

vattentankar med vatten från Karlskrona VV.

Vid haveri eller dylikt på Afvelsgärde VV försörjs hela Blekingesjukhuset från Karlskrona

VV (distributionsområdet kan kopplas ihop).

Verket försörjs fullt ut med reservkraft vid strömavbrott.

Karlskrona vattenverk har ingen reservvattentäkt.

Blekingesjukhuset (centrallasarettet) kan försörjas fullt ut med reservvatten från

Afvelsgärde VV.

Dricksvattenförsörjning, vid förorening i Lyckebyån, haveri i VV etc., görs med vattentankar

där i första hand Jämjö VV kan fungera som dricksvattenreserv.

Plan för nödförsörjning finns upprättad.

Antal anslutna personer

45 667 personer är anslutna till Karlskrona vattenverk (498 nya personer anslutna 2011

samt de 1055 som tidigare försörjdes från Afvelsgärde VV).

Dessutom försörjs delar av Blekingesjukhuset, militära anläggningar samt flera industrier

med stor vattenförbrukning, av vilka särskilt märks ABB HVC AB och Simonsen AB

(tvätten).

2(9)




Teknisk beskrivning

Se även processchema, nästa sida.

Råvatten från Lyckebyån grov- och finsilas, innan det rinner till alkaliseringsbassäng, där

krita, alternativt lut, och kolsyra doseras för att uppnå rätt fällnings-pH och -alkalinitet.

Till vattnet doseras polyaluminiumklorid (PAC) på de 5 DynaSandlinjerna om totalt 40

filter. Här avskiljs utfällt organiskt material, järn och mangan i de kontinuerliga filtren.

Fällningen över DynaSandfiltren är också den första mikrobiologiska barriären.

Alternativt, vid dålig råvattenkvalitet och/eller kallt vatten doseras PAC i gemensam

doseringspunkt i pumpstation före DynaSandfiltren. Polymer doseras då som

hjälpkoagulant på de 5 DynaSandlinjerna.

Efter filtrering tillsätts krita, kolsyra för mellanalkalisering samt natriumhypoklorit för att

oxidera resterande mangan. Doserad natriumhypoklorit fungerar också som den andra

mikrobiologiska barriären. Avskiljningen sker dels i oxidationsbassäng, dels i efterföljande

sandfilter. Dosering av lut kan göras i oxidering för att förbättra oxidationen.

Vattnet filtreras sedan genom 5 st. sandfilter för att ta bort ev restflock samt ev.

kvarvarande mangan i partikelform.

Vattnet filtreras efter detta genom 6 st. filter med aktivt kol för att ta bort smak- och

luktämnen.

Före nedtappning av renvattnet till lågreservoar, doseras lut och kolsyra till önskat pH och

alkalinitet samt färdigberedd monokloramin för att uppnå långtidsverkande bakterieskydd

på distributionsnätet.

Som tredje mikrobiologisk barriär passerar dricksvattnet ett UV-aggregat.

Dricksvattnet pumpas ut på nätet med 3 st. renvattenpumpar. Dricksvattenflödet mäts på de

tre utgående tryckledningarna. Trycket upprätthålls med flera högreservoarer i centrala

försörjningsområdet samt med tryckstegringar för de yttre områdena, till vilka

överföringsledningar distribuerar vattnet.

Tvättvattnet från DynaSandfiltren sedimenterar i två lamellseparatorer. Det förtjockade

slammet pumpas till Koholmen ARV, dekantatet går i retur till Lyckebyån. Polymer

doseras för förtjockning.

Vattenverkets maximala produktionskapacitet är ca 900 m 3 /h. Aktuell produktion är 522

m 3 /h (2011).

3(9)




Processchema

Grovfiltrering

av råvattnet

vid intag i

Lyckebyån.

Finfiltrering

av råvattnet i

roterande

trumfilter.

Alk.bassäng för

inblandning av

alk.kemikalier.

Dosering av CO 2,

krita alternativt lut.

Linjepumpstation

(5 pumpar, 1 till

respektive linje).

Dosering av PAC / polymer

Alt dosp. Ord dosp (5 st).

Filtrering av bildad flock i

40 filter. (5 linjer à 8 filter).

Dosering av krita, CO 2, Nahypoklorit.

Ev dos av lut.

1 bassäng.

(totalt 700 m 3 ).

Trumfilter

Alk.-

bassäng

Pumpstation

Intagssilar

DynaSandfilter

Blandn.-

kammare

Oxidations

-bassäng

Flödes-, pH-, UV-, temp.- och

konduktivitetsmätning

Flödes- och

pH-mätning

Tvättvatten DynaSand.

1 st pH-mätare

och 5 st turb.-

mätare

pH- och

redoxmätning

pHmätning

Flödes- och suspmätning

Dosering

av polymer.

Dosering av monokloramin, lut och CO 2.

pH-mätning

Föravvattnat slam

pumpas till

Koholmen ARV.

Lamellseparator

Sandfilter

(5 st)

Lågres.

1 (400 m 3 )

Kolfilter

(6 st)

Lågres.

2 (400 m 3 )

3 Dricksv.-

pumpar

Flödesmätning

Karlskrona

tätort

Rejektvatten till

Lyckebyån.

Föravvattning i 2

separatorer av

tvättvatten från

DynaSandfiltren.

Spolvatten till

Lyckebyån.

Spolning av sand- och kolfilter.

Sandfilter för

avskiljning av

oxiderat mangan

Kolfiltrering för

reduktion av

lukt- och

smakämnen.

Slutjustering av pH

och alkalinitet. Dos

av monokloramin

som bakt skydd på

nätet.

Vattentorn och två reservoarer

(total volym 9050 m 3 )

UVljus

UV-ljus

som mikrobiologisk

barriär.

Flödes-,

tryck-,

pH-,

turbiditetsoch

klormätning

Lösen och

Fäjö

Torsnäs och

Trummenäs

Tryckstegring

Hasslö

Tryckstegring

Aspö

Tryckstegring

Dalby

Tryckstegring

Åvägen

Tryckstegring

Allatorp

Tryckstegring Rödeby

ek med UV-ljus

Tryckstegring

Johannes

-berg

Vattentorn.

(600 m 3 )

Tryckstegr.

Håkantorpet

Hasslö.

Aspö.

Nättraby samhälle.

Allatorp.

Rödeby samhälle.

Kungsholmen

och Tjurkö g:a

ARV

Tryckstegring

Sanda

Tryckstegring

Kullen

Tryckstegring

Hästholmen

Tryckstegring

Torhamn

Torhamn

samhälle

Sanda

samhälle

Ekenabben

fiskhamn

Tjurkö

sommarvatten

Norra Sturkö

Uttorp

camping

Ytterön

Hästholmen

Östra

skärgården

4(9)




Kemikaliehantering

Lut (33 %-ig natriumhydroxidlösning) används efter utspädning till ca 8 % som pHhöjande

kemikalie.

Krita samt kolsyra används som alkalinitetshöjande kemikalier.

Krita fungerar också som hårdhetshöjande och pH-höjande kemikalie.

Kritapulver i bulk bereds till en lågkoncentrerad slurry före dosering.

Kolsyra doseras med hjälp av bärvatten.

Polyaluminiumklorid (PAC) används normalt som fällningskemikalie.

Dricksvattengodkänd polymer används vid behov som hjälpkoagulant.

Klor, vilken doseras som natriumhypoklorit, används som oxidationsmedel.

Monokloramin doseras som färdigberedd lösning (bereds av natriumhypoklorit och

ammoniumsulfat) används som långtidsverkande bakterieskydd på distributionsnätet.

Polymer används på lamellseparatorerna.

Distributionsnät

Detaljerad karta över distributionsområdet finns på VA-avdelningen. Översiktskarta finns i

Årsrapport 2004 samt i kontrollprogram för Karlskrona VV.

C DRIFTFÖRHÅLLANDEN OCH KONTROLLRESULTAT UNDER ÅRET

Driftstatistik inklusive nyckeltal bifogas i bilaga 1.

Kontrollresultat

Kontrollresultat på rå- och renvatten återfinns i bilaga 2. Utökad analys av råvatten och

vatten hos användare bifogas i bilaga 3.

Karlskrona vattenverk är behäftat med en rad kvalitetsproblem.

Råvattnet från Lyckebyån är av dålig och dessutom mycket varierande kvalitet. Sålunda

har under 2011 till exempel färgtalet varierat mellan 140 och 375 mg Pt/l (hösta färgvärdet

någonsin), COD Mn mellan 28 och 41 mg/l och temperaturen mellan 0,3 och 22 o C.

Dricksvattnet från VV och / eller hos användare klarar tidvis inte gränsvärden för

temperatur, aluminium, mangan, lukt och COD Mn . På grund av problem i processen vintern

2010-2011 var resultatet sämre än normalt under våren 2011, speciellt avseende lukt- och

smakanmärkningar.

5(9)




Under en period sommaren 2011 var dricksvattenkvaliteten åter dålig. Detta sammanföll

med kapacitetsbegränsning i kolfilteranläggningen vid filterombyggnad.

Från och med september 2011 har förbättringar i vattenverkets process inneburit betydligt

bättre och stabilare dricksvattenkvalitet ut från vattenverket. Se även bilaga 7 för

sammanställning av de senaste årens driftproblem.

På grund av att en del material deponerats i ledningsnätet under perioder med sämre

dricksvattenkvalitet har tidvis problem uppstått hos användare även under resterande del

av året.

Egenkontrollens resultat:

Av 18 kemiska prov ut från VV bedömdes 16 som tjänligt med anmärkning (89 %).

Av 149 kemiska prov hos användare bedömdes 85 som tjänligt med anmärkning (57 %).

Av 51 mikrobiologiska prov ut från VV bedömdes 6 som tjänliga med anmärkning (12 %).

Av 149 mikrobiologiska prov hos användare bedömdes 22 som tjänligt med anmärkning (15 %).

Av 5 kemiskt utökade prover hos användare bedömdes 4 som tjänligt med anmärkning (80 %).

Hantering av kemikalier

239 ton 100 % natriumhydroxid förbrukades på Karlskrona VV 2011 (0,052 kg/m 3

producerat vatten).

462 ton PAC förbrukades på Karlskrona VV 2011 (0,133 kg/m 3 producerat vatten).

Under perioden jan-april doserades fällningskemikalien ALS (aluminiumsulfat),

404 ton ALS förbrukades (ca 0,366 kg/m 3 producerat vatten). Produktdatablad för ALS

bifogas i bilaga 8.

112 ton krita förbrukades på Karlskrona VV 2011 (0,025 kg/m 3 producerat vatten).

173 ton kolsyra förbrukades på Karlskrona VV 2011 (0,038 kg/m 3 producerat vatten).

16,9 ton natriumhypoklorit förbrukades på Karlskrona VV 2011 (0,0037 kg/m 3 producerat

vatten). Aktiv mängd klor garanteras till 15 %, vilket motsvarar 2,6 ton klorgas

(0,0006 kg/m 3 producerat vatten).

0,68 ton ammoniumsulfat förbrukades på Karlskrona VV 2011 (0,00015 kg/m 3 producerat

vatten).

0,3 ton polymer förbrukades i processen (stödkoagulent) på Karlskrona VV 2011 (0,00007

kg/m 3 producerat vatten).

2,0 ton polymer förbrukades i slamhanteringen på Karlskrona VV 2011 (0,0004 kg/m 3

producerat vatten).

6(9)




Skyddsåtgärder och försiktighetsmått

Karlskronas vattenförsörjning är under omfattande förändring. Projektet beräknas vara

genomfört under de närmaste åren och består i ombyggnad av Karlskrona VV samt

anläggningar för överföring av vatten samt konstgjord infiltration i Johannishusåsen.

Den nya vattenförsörjningen kommer att medföra avsevärda förbättringar både avseende

dricksvattnets kvalitet som distributionens säkerhet.

Entreprenaden för etapp 3 ”Ny dricksvattenhantering” gällande ombyggnad innefattande

bland annat ny luthantering, ny monokloraminberedning, UV-behandling och nya

dricksvattenpumpar slutbesiktigades våren 2011. Problem med såväl UV-dos som

monokloraminens stabilitet i ledningsnätet redovisas i bilaga 6.

Entreprenaden för etapp 4 ”Filterombyggnad” slutfördes under tidig vår 2012. Under

hösten 2011 togs ny kolfilteranläggning i drift.

Projektering för etapp 5 ”Anslutning av Johannishusåsen” slutfördes under 2011.

Entreprenaden kommer att påbörjas 2012.

På grund av de svåra kvalitetsproblemen de senaste åren kommer det att byggas upp en ny

pilotlina. Denna ingår i etapp 5.

Beslut från miljödomstolen gällande tillstånd för permanent infiltrationsanläggning i

Johannishus har lämnats under 2011.

Därmed har projektering av överföringsledningar, servicebyggnader samt slutlig

utformning av infiltrationsanläggningen i Johannishus genomförts. Samtliga entreprenader

kommer att påbörjas under 2012.

Flera områden har exploaterats eller tillkommit i samband med sanering under året, bl.a.

Nättraby, Torsnäs och Sturkö.

2011 har 1553 nya personer anslutits till Karlskrona VV, varav 1055 som tidigare försörjdes

från Afvelsgärde VV och 498 nyanslutna.

I bilaga 7 redovisas en sammanställning över driftproblemen de senaste åren samt en

bedömning av nuvarande samt framtida status.

Stora problemen med processen, lika vintern 2008-2009, uppträdde åter vintern 2010-

2011. Insatser gjordes efter vintern 2008-2009 för att optimera processen för att klara

fällning under vinterperioden men trots detta kunde inte acceptabel dricksvattenkvalitet

uppnås denna vinter.

Under januari till och med april 2011 byttes därför fällningskemikalie temporärt. PAC har

under vinterperioden ersatts med ALS, en flytande aluminiumsulfat. Se även bilaga 8.

Under hela 2011 försörjdes distributionsområdet för Afvelsgärde VV, inklusive

Blekingesjukhuset, från Karlskrona VV. Detta efter ett större haveri efter översvämning på

Afvelsgärde VV november 2010. Se även årsrapportering för 2010 (Afvelsgärde och

Karlskrona VV).

Beslut har tagits att Afvelsgärde i fortsättningen endast skall försörja Blekingesjukhuset.

Ingen årsrapport lämnas därför för Afvelsgärde VV 2011.

7(9)




Händelser av betydelse

Driftstörning Datum Sammanlagd

tid

Ombyggnad Karlskrona VV. 110101- Hela året

111231

Problem i lameller. Dålig 110101-

slamavskiljning. Lamellerna 110225

rengjorda i slutet av feb.

PAC funkat dåligt. Successivt

försämrat resultat under

senhösten, vintern 2010-2011.

110101-

110112

Påverkad

volym

Konsekvens

Provisorisk drift, bl.a. flera av

kolfiltren ur drift.

2 mån Mycket slam till Lyckebyån.

Ingen positiv effekt av slam på

Koholmen ARV.

12 dygn Ca 18 000

m 3

Tjänligt med anmärkning på

utgående dricksvatten. Under

perioden försämrades utgående

dricksvatten. Sämsta resultat; turb

3,77 FNU, färg 36 mg pt/l, TOC

9,2 mg/l och Al 1,25 mg/l.

PAC ersatt med ALS (ALG i

lösning) som fällningskemikalie.

Kompletterat med

polymerdosering. Se även bilaga

8 för produktblad och kort

redovisning av bytet.

110112 –

110430

109 dygn 1 103 000

m 3

Acceptabelt resultat, dock

flertalet prover bedömda som

tjänligt med anmärkning.

Kortvarig dålig kvalitet vid

återgång till EF70 i början av

maj.

Test med Ekoflock 41 i fällning 110222 6 h Ca 3000 m 3 Ekoflock 41 bedöms likvärdig

Dosering av monokloramin i

drift, vissa problem efter

uppstart.

Test att köra med ALS utan

polymer.

Död ko hittad i ån, strax norr om

råvattenintaget

Översvämning i VV’s källare och

rörgalleri p.g.a. felaktigt

utformad brädd från lågreservoar.

Problem med avdödning i UV.

UV visar sig vara

underdimensionerat.

Bägge UV körs parallellt för att

få tillräcklig effekt

Ny doseringsstrategi. PAC

doseras i linjepumpgrop och

polymer doseras på varje linje

Nya kolfilter i drift

Filter 8-11

6-7 under ombyggnad

f.o.m.

110322

Ca 9 mån

Ca

3 300 000

m 3

ALS.

Förbättrad mikrobiologisk

säkerhet på ledningsnätet. Se

rapport, bilaga 6.

110406 2 h Ca 1000 m 3 Vattnet efter fällning genast

dåligt. Fällning med ALS kräver

polymer för att fungera.

110429 Kon hade legat länge i ån.

Bärgades omgående med stor

försiktighet.

110928 En del elutrustning översvämmad

och skadad. Handkörning av

kolfilter.

110101 -

111118

111118-

111231

111005 -

111231

110511 -

110913

Samtliga nya kolfilter i drift 110913 -

111231

Haveri på spridararmar hos

många DynaSandfilter.

110101-

111231

Ca 10,5 mån Ca

4 000 000

m 3

Ca 1,5 mån Ca 570 000

m 3

Ca 3 mån

Ca 4 mån

Ca 3,5 mån

Hela året

Ca

1 115 000

m 3

Ca

1 525 000

m 3

Ca

1 330 000

m 3

Logavdödning bara ca 1,4. Se

rapport, bilaga 6.

Tillräcklig avdödning vid normal

produktion. Inga bakterier resten

av året.

Reservdelslager läggs upp för

snabba återstarter

Direkt bättre resultat då

uppehållstid fås från dosering av

fällningskemikalie till dosering

av polymer. Se även bilaga 7.

Delvis bättre funktion, de få

filtren dock hårt belastade.

Driftproblem under sensommar.

Bättre reningsgrad på vattnet pga

ökad kontakttid.

Försämrad spridning av vatten i

DynaSandfilter och därmed

sämre funktion.

8(9)




Driftstörning Datum Sammanlagd

tid

Renovering av DynaSandfilter. 110901-

12 st renoverade under 2011. 111231

Större vattenläckor;

Borgmästargatan 11 jan (100 pe)

AWA-vägen 21 jan (100 pe)

Spandelstorp 5 sep (120 pe)

Rödeby 9 sep (45 pe)

Påverkad

volym

Konsekvens

Bättre resultat allteftersom

renoveringen fortskrider.

Reservvattenförsörjning med

tank.

Läckor och övrigt arbete på distributionsnätet redovisas också i bilaga 4.

Övrigt

Uppskattad elförbrukning i bilaga 1 på övriga objekt (vattentorn, tryckstegringar, etc.) inom

Karlskrona VV:s distributionsområde.

Redovisad arbetstid på övriga objekt (vattentorn, tryckstegringar, distributionsledningar, etc.)

redovisas separat i bilaga 1, sidan 1.

I bilaga 1 redovisas också arbetstid för Afvelsgärde VV eftersom detta varit avställt hela 2011

och försörjts från Karlskrona VV. Ingen årsrapportering lämnas för Afvelsgärde VV 2011.

D BILAGEFÖRTECKNING

Bilaga 1

Bilaga 2

Bilaga 3

Bilaga 4

Bilaga 5

Bilaga 6

Bilaga 7

Bilaga 8

Driftstatistik och nyckeltal för 2011, 3 sidor.

Kontrollresultat, egenkontroll 2011, 7 sidor.

Kontrollresultat utökad kemisk egenkontroll 2011, 7 sidor.

Arbeten på distributionsnätet 2011, 1 sida

Metodförteckning för använda analysmetoder, 2 sidor.

Resultat vid driftstart av UV och monokloramindosering, 6 sidor.

Driftproblem 2008 - 2011, Karlskrona VV, 12 sidor.

Produktdatablad för ALS-50 samt redovisning av driftstart, 2 +1sida.

9(9)

KARLSKRONA VATTENVERK KEMIKALIEFÖRBRUKNING OCH VATTENPRODUKTION ÅR 2011 Bilaga 1 1(3)

Månad Krita PAC Natrium Na-klorit Amm- Kolsyra Polymer Polymer Lut Tvätt- Rå- Drickshypokl.

sulfat Process lamell 100% vatten vatten vatten

kg kg kg kg kg kg kg kg kg m 3 m 3 m 3

Januari 10393 78387 2884 175 15690 50 125 26664 99282 491329 392047

Februari 9356 114616 1674 50 14367 50 150 29964 120698 460950 340252

Mars 10281 108870 1786 50 14722 25 300 32076 94860 477720 382860

April 9257 138718 946 0 14111 25 200 21384 91290 458240 366950

Maj 10054 42941 872 0 12834 100 17028 94860 476160 381300

Juni 8903 43231 1044 0 13377 200 15312 91800 468760 380790

Juli 8891 38923 1028 0 13818 200 13156 93848 453659 359811

Augusti 9929 46859 1183 0 15699 150 13552 92542 500691 408149

September 9088 63790 1383 0 16468 50 150 18788 89094 524310 435216

Oktober 9366 75708 1339 100 14869 25 125 17072 82080 471970 389890

November 8373 56994 1478 100 13534 50 150 16599 70054 428767 358713

December 8370 56815 1333 200 13525 25 175 17037 48241 426200 377959

Summa 112261 865852 16950 0 675 173014 300 2025 238632 1068649 5638756 4573937

g/m 3 Dricksv. 25 189 3,71 0,000 0,148 38 0,066 0,443 52

Dricksvatten prod.medel 522 m 3 /h * 14 jan - ca halva april doserades ALS istället för PAC.

El köpt K-a VV (kWh/år) 1732022 0,38 kWh/m 3 dricksv Totalt 404 ton (jan 58, feb 115, mars 109 och april 122 ton )

El förbr. K-a VV (kWh/år) 1732022 0,38 kWh/m 3 dricksv Na-hypoklorit avser lösning (motsvarar 2690 kg klor).

El Distrib.anl. (kWh/år) 401364 0,09 kWh/m 3 dricksv

Arbete på Afvelsgärde VV (ej i produktion)

K-a VV timmar h/v h/1000m 3 dricksvatten Alla tryckstegrings/timmar timmar h/v

drift 5357 103 1,17 drift 766,5 drift 360,5 6,93

avhjälpande 737 14,2 0,161 avhjälp underhåll 48 avhjälpand 109,5 2,11

förebyggande 799 15,4 0,175 förebygg underhåll 33,5 förebyggan 20 0,38

förnyelse 601,5 11,6 0,132 förnyelse 99,5 förnyelse 80 1,54

nyanläggning 255,5 4,9 0,056 Fastighetsunderhåll 27 nyanläggn 162 3,12

fastighetsunderh 87,5 1,7 0,019 nyanläggning 196 fastighetsu 6,5 0,13

plan/utredn 0 0,0 0,000 övertid 58 plan/utred 0 0,00

övertid 590,4 11,4 0,129 övertid 8,5 0,16


Månad Medel Max. Min. Slam- Fjärrvärme Vattenmängd Vattenmängd Vattenmängd Klordosering Vattenmängd Vattenmängd

förbr. förbr. förbr. produktion drift Sanda Kullen Hasslö Hasslö Nättraby Dalby Aspö

m 3 /d m 3 /d m 3 /d ton TS kWh m 3 m 3 m 3 kg m 3 m 3

Januari 181120 953 2140 7220 2401

Februari 175650 991 1700 5630 1648

Mars 168940 977 1530 6100 4183

April 103310 936 1090 7234 1162

Maj 61360 1047 1255 8079 1533

Juni 24500 1082 1596 8789 1959

Juli 15980 1208 1249 9120 2210

Augusti 19860 1514 1250 8079 3018

September 40670 841 1035 6920 850

Oktober 95740 866 1090 6554 1559

November 118030 697 955 5618 1600

December 139540 790 1040 6443 1374

Summa 0 1144700 11902 15930 85786 0 0 23497

g/m 3 Dricksv.

Månad Elförbrukning (kWh) Distributionsanläggningar 1

TBB Torsk. torn Röde. torn Stålv. Rödeb. Ek. Röd. Håk. Röd. Joh. Nättr. Åv. Nättr. Dal. Torhamn Ö Hästh.

Januari 13311 8814 1104 1095 1601 952 2910 530

Februari 13311 6325 1140 939 1352 784 2580 540

Mars 13312 7627 1280 1102 1509 779 2360 510

April 13312 7627 978 693 1366 566 1870 220

Maj 13312 4594 741 405 1406 478 1400 195

Juni 13312 6043 801 255 1279 338 590 230

Juli 13312 6210 643 147 1228 276 1630 120

Augusti 13312 6210 605 155 1244 273 1530 60

September 13312 6218 823 328 1474 343 1280 160

Oktober 13312 5680 712 542 1377 505 1730 200

November 13312 8647 1026 629 1385 558 2270 345

December 13311 4274 1003 771 1482 728 1420 305

Hela Året 159741 78269 0 0 0 10856 7061 16703 6580 21570 3415

Rödeby Ek gemensam med Rödeby Ek pst.


Månad Vattenmängd Vattenmängd Vattenmängd Vattenmängd Elförbrukning, Karlskrona VV

Torhamn Hästholmen Rödeby Ö Skärg Köpt Turbin Summa

m 3 m 3 m 3 m 3 kWh kWh kWh

Januari 2930 1435 18366 181 208080 208080 Registrering av produktion i turbin

Februari 2775 814 16273 129 245880 245880 ur funktion.

Mars 2675 268 19890 222 127806 127806

April 3295 325 16208 259 127806 127806

Maj 3600 440 20144 295 127806 127806

Juni 3939 624 16262 291 127806 127806

Juli 4535 490 16713 283 127806 127806

Augusti 4040 297 16087 295 127806 127806

September 3300 123 14462 207 127806 127806

Oktober 3185 248 16765 177 127806 127806

November 3660 172 16024 197 127807 127807

December 2945 185 18678 189 127807 127807

Summa 40879 5421 205872 2725 1732022 0 1732022

g/m 3 Dricksv.

Månad Elförbrukning (kWh) Distributionsanläggningar 2

Hasslö Kullen Sanda Aspö Törndamm G-Landsv Allatorp

Januari 5092 890 1450 3947 547 538

Februari 4783 750 1350 3594 466 510

Mars 4595 810 1280 3844 437 494

April 4625 490 850 2255 329 337

Maj 3345 430 740 1950 361 261

Juni 3520 505 534 2214 336 181

Juli 2854 361 471 1778 333 178

Augusti 2761 279 647 1348 308 179

September 2908 275 630 1011 289 201

Oktober 3539 400 650 1060 293 305

November 3397 460 690 1498 267 369

December 4800 480 750 1769 531 460

Hela Året 46219 6130 10042 26268 0 4497 4013

Hasslö trst gemensam med Kompassvägen pst Aspö trst gemensam med Maden pst

EGENKONTROLL RÅVATTEN Bilaga 2 1(7)

Blåa siffror större än-värden.

Prov nr Prov dat AM22-J3 CBT-lert CBEC-lert CLP-MF TEMP P ALK-NG FÄRG-NKCA-NF MG-NF HÅRD-N FE-NF MN-NF NO2-NA CODMN- CORG-TKC PH-K TURBFNU NH4-NB m QV-KD

Mikroorga Koliforma ba E. coli Cl.perfringens TemperatuAlk Färg Kalcium MagnesiumHårdhet Järn AAS Mangan AANitrit CODMn TOC pH-vär Turbiditet AmmoniumFlöde

CFU/ml mpn/100 ml mpn/100 ml cfu/100 ml °C mg/l mg/l Pt mg/l mg/l °dH mg/l mg/l mg/l mg/l mg/l pH FNU mg/l m³/s

2011-00001-01 2011-01-03 1100 127 2 11 0,3 7,4 225 5,3 1,6 1,1 1,92 0,106 31,5 26,4 6,38 16,4

2011-00020-01 2011-01-10 750 187 1 5 0,4 8,4 275 5,6 1,7 1,2 2,14 0,138 0,031 30,7 25,8 6,45 1,79 0,088 10,2


2011-00196-02 2011-02-07 2700 449 6 12 0,5 7 190 5,4 1,6 1,1 1,72 0,124 0,029 26,6 22,7 6,5 2,47 0,125 18,3

2011-00376-02 2011-03-07 850 196 2 6 0,4 7 235 5,3 1,6 1,1 2,02 0,098 0,036 32,4 27,1 6,47 1,7 0,1 14,8


2011-00712-01 2011-04-29 350 276 1 7 14 10,1 210 0,213 27,4 23,3 6,86 6,9

2011-00728-01 2011-05-02 640 236 11 10 12,5 10,2 210 5,5 1,4 1,1 2,13 0,256 27,3 23,2 6,84 0,059 3,3

2011-00766-02 2011-05-09 640 248 1 15 12,7 11,7 210 6,1 1,5 1,2 2,65 0,253 0,026 27 23 6,93 3,08 0,046 3,6

2011-01001-01 2011-06-13 620 687 30 19 18,8 15 165 7 1,7 1,4 2,1 0,367 0,023 20,5 18 6,76 2,04 0,079 1


2011-01469-01 2011-08-15 1200 1120 17 3 18,5 13,5 225 6,2 1,5 1,2 2,12 0,163 27,2 23,1 6,9 3,83 5,2



2011-01881-01 2011-10-10 1600 345 23 3 11,8 13,4 350 6,3 1,7 1,3 3,66 0,112 0,062 40,3 33,1 6,86 4,71 0,035 4

2011-01916-01 2011-10-17 1400 980 9 8 8,3 13,4 375 6,2 1,7 1,3 3,87 0,138 0,057 38,4 31,7 6,89 4,8 4,6

2011-02110-02 2011-11-14 1100 214 7 3 12,3 12,3 315 6 1,7 1,2 3,55 0,104 0,05 33,6 28 6,88 4,51 4,8

2011-02275-02 2011-12-12 2200 308 12 15 10,5 10,5 275 5 1,5 1 3,83 0,118 0,012 28,7 24,3 6,83 5,21 5,9

Medel 1149 548 11 8 10,4 11,0 242 5,9 1,6 1,2 2,6 0,17 0,034 29 25 6,7 3,3 0,073 7,7

Min 210 127 1 1 0,3 6,5 155 4,4 1,2 0,9 1,36 0,075 0,012 17,1 15,4 6,38 1,7 0,029 1

Max 2700 1733 44 19 22,2 15,3 375 7 1,7 1,4 3,87 0,367 0,062 40,3 33,1 6,96 5,21 0,128 18,3

EGENKONTROLL UTGÅENDE DRICKSVATTEN Bilaga 2 2-3(7)

Karlskrona VV, mikrobiologiska och kemiska analyser.

Röda kursiva siffror är mindre än-värden.

Prov nr Prov dat AM22-J3 CBT-MF CBEC-MF CLP-MF TEMP P ALK-NG AL-AS FÄRG-NK CA-NF MG-NF HÅRD-NF FE-NF

Mikroorga Koliforma E. coli MF Cl.perfringeTemperat Alk Aluminium Färg Kalcium AASMagnes Hårdhet somJärn AAS

CFU/ml cfu/100 mlcfu/100 ml cfu/100 ml °C mg/l mg/l mg/l Pt mg/l mg/l °dH mg/l

2011-00008- 2011-01-04 0 0 0 0


2011-00024- 2011-01-10 2 74,3 0,532 30 12,8 1,7 2,2 0,118

2011-00057- 2011-01-12 0 0 0






2011-00197- 2011-02-07 - 68,5 0,3 10 11,6 1,6 2 0,011





2011-00377- 2011-03-07 1,7 70,3 0,158 5 12,9 1,7 2,2 0,014






2011-00611- 2011-04-11 9,5 62,2 0,043 5 12,2 1,1 2 0,01


































2011-01909- 2011-10-14 610





2011-02011- 2011-10-31 60 0 0 0



2011-02111- 2011-11-14 6,5 67 0,1 5 13,6 1,7 2,3 0,01










Medel 27 0 0 0 11,2 69,0 0,177 11 14,2 1,6 2,4 0,030

Min 0 0 0 0 1,7 62,2 0,043 5 11,6 1,1 2 0,01

Max 610 0 0 0 22 78,2 0,532 30 23,9 1,7 3,7 0,118

Sida 1 av 2

EGENKONTROLL UTGÅENDE DRICKSVATTEN Bilaga 2 2-3(7)

Karlskrona VV, mikrobiologiska och kemiska analyser.

Röda kursiva siffror är mindre än-värden.

Prov dat CL2-TAF MN-NF NO2-NA m CODMN-N CORG-TKC PH-K TEMP PH TURBFNU NH4-NB mg

Klor total Mangan AA Nitrit CODMn TOC pH-värde Temperatur Turbiditet Ammonium

mg/l mg/l mg/l mg/l mg/l pH °C FNU mg/l

2010-01-04

2010-01-11

2010-01-11 0,39 0,074 0,013 3,2 4,5 8,25 16 0,11

2010-01-18

2010-01-25

2010-01-25 3,4 4,8 8,17 8 0,25

2010-02-01 0,31 0,082 0,016

2010-02-08

2010-02-08 3,4 4,8 8,3 16 0,23

2010-02-15 0,41 0,023 0,044

2010-02-22

2010-03-01

2010-03-08

2010-03-08 3,2 4,5 8,3 15 0,23

2010-03-15 0,34 0,065 0,009

2010-03-22

2010-03-29

2010-04-06

2010-04-12

2010-04-12 3,9 5,3 8,43 16 0,27

2010-04-19 0,15 0,042 0,009

2010-04-26

2010-05-03

2010-05-11

2010-05-17

2010-05-25 0,2 0,128 0,006

2010-05-31

2010-05-31 3,7 5,1 8,4 17 0,18

2010-06-07

2010-06-14

2010-06-14 4,7 6,2 8,41 21 0,19

2010-06-21 0,3 0,097 0,072

2010-06-28

2010-07-05

2010-07-12

2010-07-19

2010-07-19 0,24 0,028 0,015 3,7 5,1 8,28 20 0,19 0,119

2010-07-20

2010-07-26

2010-08-02

2010-08-09

2010-08-09 4,5 6 8,09 22 0,18

2010-08-16 0,28 0,06 -

2010-08-23

2010-08-30

2010-08-30 0,26 0,073 0,025 5,1 6,7 8,14 20 0,21

2010-09-07

2010-09-13

2010-09-13 0,33 0,083 0,014 4,7 6,2 8,21 20 0,19

2010-09-20

2010-09-27

2010-09-28

2010-09-28

2010-09-28 0,28 0,072 0,006

2010-10-04

2010-10-11

2010-10-11 0,09 0,077 0,006 4,7 6,3 8,27 18 0,28

2010-10-18

2010-10-25

2010-10-25 4,4 5,9 8,26 18 0,18

2010-11-01

2010-11-08

2010-11-15 0,22 0,018 0,006

2010-11-15 4,4 5,9 8,34 17 0,22

2010-11-18

2010-11-22

2010-11-29

2010-12-06

2010-12-13

2010-12-13 0,28 0,021 0,006 6,3 8,1 8,3 17 0,45

2010-12-20

2010-12-27

Medel 0,27 0,063 0,018 4,2 5,7 8,28 17 0,22 0,119

Min 0,09 0,018 0,006 3,2 4,5 8,09 8 0,11 0,119

Max 0,41 0,128 0,072 6,3 8,1 8,43 22 0,45 0,119

Sida 2 av 2

EGENKONTROLL ANVÄNDARE Bilaga 2 4-7(7)

Medelvärde av provtagningar på ledningsnätet, Karlskrona VV (lukt- och smakresultat ej redovisade).

Provplats Antal AM22-J3 ALV22-J7 CBT-MF CBEC-MF CLP-MF TEMP P NH4-NB mg FÄRG-NK FE-NF CL2-TAF KOND-25 MN-NF NO2-NSE NO2-NA mg CODMN-N CORG-TKC PH-K TURBFNU

MikroorganismLångsamväx. Koliforma bakE. coli MF Cl.perfringensTemperatur Ammonium Färg Järn AAS Klor total Konduktivitet Mangan AAS Nitrit Nitrit CODMn TOC pH-värde Turbiditet

prov cfu/ml CFU/ml cfu/100 ml cfu/100 ml cfu/100 ml °C mg/l mg/l Pt mg/l mg/l mS/m mg/l mg/l mg/l mg/l mg/l pH FNU

Medel 22 85 1 0 0 14,7 0,010 11 0,027 0,03 22,4 0,017 0,0 0,0 3,45 5 7,75 0,2175

Östra 4 Min 8 60 0 0 0 8 0,01 5 0,01 0,03 21,6 0,005 0,006 0,006 2,5 3,7 7,7 0,09

skärgården Max 40 100 1 0 0 18 0,01 20 0,045 0,03 23,7 0,047 0,006 0,006 5,9 7,6 7,8 0,46

AM22-J3 ALV22-J7 CBT-MF CBEC-MF CLP-MF TEMP NH4-NB mg FÄRG-NK FE-NF CL2-TAF KOND-25 MN-NF NO2-NA mg CODMN-N CORG-TKC PH-K TEMP PH TURBFNU

MikroorganismLångsamväx. Koliforma bakE. coli MF Cl.perfringensTemperatur Ammonium Färg Järn AAS Klor total Konduktivitet Mangan AAS Nitrit CODMn TOC pH-värde Temperatur Turbiditet

cfu/ml CFU/ml cfu/100 ml cfu/100 ml cfu/100 ml °C mg/l mg/l Pt mg/l mg/l mS/m mg/l mg/l mg/l mg/l pH °C FNU

Medel 8 818 0 0 0 13,3 0,046 11 0,074 0,07 25,8 0,1 0,05 4 5,60 8,1375 18 0,32125

Vämö S 8 Min 0 1 0 0 0 4 0,01 5 0,015 0,03 21,6 0,018 0,006 2,7 4 8,02 15 0,12

Max 20 5000 0 0 0 18 0,137 25 0,364 0,32 32,6 0,104 0,185 6,8 8,6 8,33 20 0,73

AM22-J3 ALV22-J7 CBT-MF CBEC-MF CLP-MF TEMP NH4-NB mg FÄRG-NK FE-NF CL2-TAF KOND-25 MN-NF NO2-NA mg CODMN-N CORG-TKC PH-K TURBFNU

MikroorganismLångsamväx. Koliforma bakE. coli MF Cl.perfringensTemperatur Ammonium Färg Järn AAS Klor total Konduktivitet Mangan AAS Nitrit CODMn TOC pH-värde Turbiditet

cfu/ml CFU/ml cfu/100 ml cfu/100 ml cfu/100 ml °C mg/l mg/l Pt mg/l mg/l mS/m mg/l mg/l mg/l mg/l pH FNU

Medel 65 299 0 0 0 10,9 0,049 16 0,298 0,10 25,0 0,049 0,069 4,2 5,7 8,26 1

Vämö N 8 Min 0 6 0 0 0 5 0,01 5 0,01 0,03 21,7 0,007 0,006 3 4,3 8,1 0,13

Max 490 2200 0 0 0 20,5 0,132 40 1,41 0,25 31,7 0,125 0,198 7,1 9 8,52 2,82




Medel 141 258 0 0 0 12,0 0,047 15 0,055 0,12 24,1 0,057 0,059 5,5 7,2 8,18 18 0,36

Verkö 5 Min 0 0 0 0 0 6 0,01 5 0,014 0,03 21,7 0,02 0,006 4 5,5 8,08 16 0,13

Max 660 990 0 0 1 16 0,118 25 0,098 0,32 29,7 0,094 0,151 7,1 9 8,31 20 0,76

AM22-J3 ALV22-J7 CBT-MF CBEC-MF CLP-MF TEMP P NH4-NB mg FÄRG-NK FE-NF CL2-TAF KOND-25 MN-NF NO2-NSE NO2-NA mg CODMN-N CORG-TKC PH-K TEMP PH TURBFNU

MikroorganismLångsamväx. Koliforma bakE. coli MF Cl.perfringensTemperatur Ammonium Färg Järn AAS Klor total Konduktivitet Mangan AAS Nitrit Nitrit CODMn TOC pH-värde Temperatur Turbiditet

cfu/ml CFU/ml cfu/100 ml cfu/100 ml cfu/100 ml °C mg/l mg/l Pt mg/l mg/l mS/m mg/l mg/l mg/l mg/l mg/l pH °C FNU

Medel 13 36 0 0 0 9,5 0,0 7,000 0 0,032 25,84 0,019 0,1 0,0 3,30 5 7,93 19 0,23

Trummenäs 5 Min 4 8 0 0 0 4,5 0,01 5 0,047 0,03 22,3 0,005 0,006 0,006 2,6 3,9 7,81 18 0,16

Max 30 70 0 0 0 15 0,015 10 0,097 0,04 31,4 0,056 0,111 0,012 4 5,5 8,06 20 0,33




Medel 20 109 0 0 0 9,7 0,042 12 0,061 0,07 24,9 0,036 0,052 4,6 6,1 8,11 18 0,35

Trossö Ö 7 Min 0 3 0 0 0 4 0,01 5 0,037 0,03 21,7 0,014 0,006 2,9 4,2 7,95 17 0,12

Max 60 330 0 0 0 17 0,077 25 0,133 0,18 30 0,059 0,144 7,2 9,1 8,23 20 0,87

AM22-J3 ALV22-J7 CBT-MF CBEC-MF CLP-MF TEMP TEMP P NH4-NB mg FÄRG-NK FE-NF CL2-TAF KOND-25 MN-NF NO2-NA mg CODMN-N CORG-TKC PH-K TEMP PH TURBFNU

MikroorganismLångsamväx. Koliforma bakE. coli MF Cl.perfringensTemperatur Temperatur Ammonium Färg Järn AAS Klor total Konduktivitet Mangan AAS Nitrit CODMn TOC pH-värde Temperatur Turbiditet

cfu/ml CFU/ml cfu/100 ml cfu/100 ml cfu/100 ml °C °C mg/l mg/l Pt mg/l mg/l mS/m mg/l mg/l mg/l mg/l pH °C FNU

Medel 40 130 0 0 0 13,0 12,800 0 10,000 0,18 0,0 24,600 0,029 0,0 3,8 5,24 8 19,20 0,356

Trossö V 6 Min 0 8 0 0 0 8 12,8 0,01 5 0,015 0,03 22,2 0,006 0,006 3,2 4,5 7,91 18 0,13

Max 210 360 0 0 0 16 12,8 0,026 15 0,486 0,03 30,9 0,067 0,026 4,7 6,2 8,22 20 0,75

AM22-J3 ALV22-J7 CBT-MF CBEC-MF CLP-MF FS-MF CFS MSM-MF MSJ-MF AKTINOM-MFTEMP TEMP P NH4-NB mg FÄRG-NK FE-NF CL2-TAF KOND-25 MN-NF NO2-NA mg CODMN-N

MikroorganismLångsamväx. Koliforma bakE. coli MF Cl.perfringensEnterokocker Mikrosvampa Mikrosvampa AktinomyceteTemperatur Temperatur Ammonium Färg Järn AAS Klor total Konduktivitet Mangan AAS Nitrit CODMn

cfu/ml CFU/ml cfu/100 ml cfu/100 ml cfu/100 ml cfu/100 ml CFU/100 ml CFU/100 ml CFU/100 ml °C °C mg/l mg/l Pt mg/l mg/l mS/m mg/l mg/l mg/l

Medel 7 98 0 0 0 0,0 3,0 0,000 0 13,400 9,33 0,0 10,000 0,060 0,1 25,7 0,05 0 4,13

Trossö C 9 Min 0 10 0 0 0 0 3 0 0 7,5 7 0,01 5 0,023 0,03 21,8 0,018 0,006 2,7

Max 30 420 0 0 0 0 3 0 0 20,5 11 0,117 25 0,133 0,11 31,2 0,106 0,209 7

CORG-TKC PH-K TEMP PH TURBFNU

TOC pH-värde Temperatur Turbiditet

mg/l pH °C FNU

Medel 6 8 19 0

Trossö C Min 4 7,73 17 0,11

Fortsättning Max 8,9 8,21 20 0,86

Sida1(4)


Provplats Antal AM22-J3 ALV22-J7 CBT-MF CBEC-MF CLP-MF TEMP P NH4-NB mg FÄRG-NK FE-NF CL2-TAF KOND-25 MN-NF NO2-NA mg CODMN-N CORG-TKC PH-K TEMP PH TURBFNU


prov cfu/ml CFU/ml cfu/100 ml cfu/100 ml cfu/100 ml °C mg/l mg/l Pt mg/l mg/l mS/m mg/l mg/l mg/l mg/l pH °C FNU

Medel 344 606 0 0 0 9,5 0,038 16 0,166 0,05 24,5 0,060 0,008 4,3 5,8 7,96 17 1,31

Torhamn 5 Min 20 50 0 0 0 5 0,01 5 0,039 0,03 22 0,005 0,006 2,8 4,1 7,84 16 0,16

Max 1500 2500 0 0 0 14,5 0,109 30 0,48 0,07 29,9 0,208 0,018 6,7 8,5 8,02 19 2,74

AM22-J3 ALV22-J7 CBT-MF CBEC-MF CLP-MF TEMP P NH4-NB mg FÄRG-NK FE-NF CL2-TAF KOND-25 MN-NF NO2-NA mg CODMN-N CORG-TKC PH-K TEMP PH TURBFNU



Medel 255 490 0 0 0 12,8 0,0 20,000 0 0,065 21,70 0,154 0,0 5,1 6,60 8 19,50 0,675

Tjurkö 2 Min 170 480 0 0 0 9,5 0,01 10 0,032 0,03 21,5 0,071 0,006 3,2 4,5 8,03 19 0,34

Max 340 500 0 0 0 16 0,01 30 0,111 0,1 21,9 0,237 0,011 6,9 8,7 8,04 20 1,01




Medel 27 117 0 0 0 12,2 0,0 6,667 0 0,030 23,37 0,0 0,006 3,033 4,4 8,0 18,00 0

Sturkö 3 Min 0 0 0 0 0 8 0,01 5 0,012 0,03 22,3 0,007 0,006 2,5 3,7 7,93 15 0,12

Max 50 310 0 0 0 18,5 0,018 10 0,079 0,03 24,3 0,025 0,006 3,8 5,3 8,07 20 0,41




Medel 12 29 0 0 0 11,3 8,5 0,031 14 0,082 0,05 25,0 0,030 0,014 4,4 6,0 8,13 17 0,44

Spandelstorp 4 Min 0 5 0 0 0 4 5 0,01 5 0,057 0,03 22,2 0,007 0,006 2,9 4,2 8,04 15 0,23

Max 40 50 0 0 0 18,5 12 0,061 30 0,153 0,07 30,7 0,053 0,027 7 8,9 8,28 20 0,86

AM22-J3 ALV22-J7 CBT-MF CBEC-MF CLP-MF FS-MF CFS MSM-MF MSJ-MF AKTINOM-MFTEMP P NH4-NB mg FÄRG-NK FE-NF CL2-TAF KOND-25 MN-NF NO2-NA mg CODMN-N

MikroorganismLångsamväx. Koliforma bakE. coli MF Cl.perfringensEnterokocker Mikrosvampa Mikrosvampa AktinomyceteTemperatur Ammonium Färg Järn AAS Klor total Konduktivitet Mangan AAS Nitrit CODMn

cfu/ml CFU/ml cfu/100 ml cfu/100 ml cfu/100 ml cfu/100 ml CFU/100 ml CFU/100 ml CFU/100 ml °C mg/l mg/l Pt mg/l mg/l mS/m mg/l mg/l mg/l

Medel 1298 1423 0 0 0 0,0 10,000 10 10,000 10,17 0,0 16,667 0,064 0,1 23,0 0,08 0 4,73

Sanda 4 Min 3 150 0 0 0 0 10 10 10 3,5 0,01 10 0,022 0,04 22,3 0,027 0,006 2,8

Max 5000 5000 0 0 0 0 10 10 10 16 0,115 25 0,085 0,07 23,6 0,161 0,006 7,6




Medel 6 8 18 1

Sanda Min 4,1 7,88 17 0,24





Medel 348 640 0 0 0 13 14 0 12,5 0,1 0,033 23 0,018 0,01 4,3 5,825 7,948 19,0 0,37

Saltö 4 Min 30 150 0 0 0 10 14 0,01 5 0,028 0,03 22,4 0,009 0,006 2,6 3,9 7,86 17 0,19

Max 1300 1800 0 0 0 16 14 0,025 25 0,151 0,04 23,7 0,025 0,006 6,3 8,1 8,1 20 0,75




Medel 5 71 0 0 0 8,9 13,000 0 12,500 0,13 0,0 24,788 0,020 0,0 4,1 5,61 8 17,25 0,48

Rödeby 8 Min 0 20 0 0 0 6 13 0,01 5 0,049 0,03 22,5 0,005 0,006 2,6 3,9 7,91 15 0,21

Max 10 200 0 0 0 16,5 13 0,014 25 0,188 0,05 29,3 0,049 0,054 7 8,9 8,09 20 0,97




Medel 45 175 0 0 0 6,7 0,041 8 0,022 0,07 27,1 0,047 0,049 4,1 5,5 8,14 18 0,33

Rosenholm 4 Min 0 40 0 0 0 4 0,01 5 0,016 0,03 23,5 0,013 0,006 4 5,4 8,02 17 0,15

Max 150 310 0 0 0 8 0,077 10 0,026 0,15 31,1 0,062 0,092 4,1 5,6 8,27 19 0,65

Sida2(4)


Provplats Antal AM22-J3 ALV22-J7 CBT-MF CBEC-MF CLP-MF FS-MF CFS MSM-MF MSJ-MF AKTINOM-MFTEMP P NH4-NB mg FÄRG-NK FE-NF CL2-TAF KOND-25 MN-NF NO2-NA mg CODMN-N


prov cfu/ml CFU/ml cfu/100 ml cfu/100 ml cfu/100 ml cfu/100 ml CFU/100 ml CFU/100 ml CFU/100 ml °C mg/l mg/l Pt mg/l mg/l mS/m mg/l mg/l mg/l

Medel 34 121 0 0 0 0,0 4,000 0 0,000 12,29 0,0 14,375 0,059 0,0 22,6 0,02 0 4,64

Nättraby 9 Min 2 5 0 0 0 0 4 0 0 5 0,01 5 0,019 0,03 21,6 0,005 0,006 2,9

Max 200 420 0 0 0 0 4 0 0 19,5 0,029 25 0,113 0,05 23,8 0,049 0,033 6,9




Medel 6 8 18 0

Nättraby Min 4,2 7,89 16 0,13





Medel 120 257 0 0 0 11,5 0,024 12 0,068 0,07 24,1 0,045 0,053 4,3 5,8 8,14 18 0,41

Mariedal 7 Min 0 30 0 0 0 5 0,01 5 0,037 0,03 21,7 0,006 0,006 2,8 4,1 8,05 15 0,16

Max 740 1300 1 0 0 18 0,056 30 0,155 0,13 31 0,084 0,141 6,9 8,8 8,19 20 1,33




Medel 13 48 0 0 0 13,0 0,010 11 0,082 0,04 24,2 0,037 0,070 3,600 5,0 8,0 19,25 0

Lösen 4 Min 0 10 0 0 0 10 0,01 5 0,056 0,03 21,6 0,005 0,006 2,6 3,9 7,88 18 0,25

Max 40 80 0 0 0 16 0,01 15 0,091 0,04 28,8 0,11 0,21 4,8 6,4 8,01 20 0,33




Medel 8 108 0 0 0 11 0 9 0 0,1 25,2 0,056 0 4,100 5,60 8,2 19,25 0,228

Långö 4 Min 0 20 0 0 0 4,5 0,01 5 0,024 0,03 22,5 0,006 0,006 3,3 4,7 7,97 18 0,16

Max 20 240 0 0 0 18 0,096 15 0,083 0,19 31,2 0,095 0,197 5 6,6 8,37 20 0,32

AM22-J3 ALV22-J7 CBT-MF CBEC-MF CLP-MF FS-MF CFS MSM-MF MSJ-MF AKTINOM-MFTEMP TEMP P NH4-NB mg FÄRG-NK FE-NF CL2-TAF KOND-25 MN-NF NO2-NA mg CODMN-N

MikroorganismLångsamväx. Koliforma bakE. coli MF Cl.perfringensEnterokocker Mikrosvampa Mikrosvampa AktinomyceteTemperatur Temperatur Ammonium Färg Järn AAS Klor total Konduktivitet Mangan AAS Nitrit CODMn

cfu/ml CFU/ml cfu/100 ml cfu/100 ml cfu/100 ml cfu/100 ml CFU/100 ml CFU/100 ml CFU/100 ml °C °C mg/l mg/l Pt mg/l mg/l mS/m mg/l mg/l mg/l

Medel 13 122 0 0 0 0,0 0,0 0,000 3 11,000 10,50 0,0 12,143 0,107 0,1 24,9 0,05 0 4,36

Lyckeby Ö 8 Min 0 8 0 0 0 0 0 0 3 5 5 0,01 5 0,039 0,03 21,5 0,011 0,006 3,1

Max 80 380 1 0 0 0 0 0 3 16 17 0,051 25 0,384 0,21 31,2 0,122 0,317 7




Medel 6 8 20 0

Lyckeby Ö Min 4,4 7,68 18 0,18





Medel 0 0 0 0 0 4 0 7 0 0,1 28,000 0 0,036 3,37 4,7 8,287 18,000 0,1

Kullen 3 Min 0 0 0 0 0 2,5 0,042 5 0,01 0,03 23,7 0,02 0,016 2,7 4 8 17 0,1

Max 0 1 0 0 0 5,5 0,209 10 0,014 0,2 31,3 0,068 0,068 4,3 5,8 8,48 19 0,22

AM22-J3 ALV22-J7 CBT-MF CBEC-MF CLP-MF FS-MF CFS MSM-MF MSJ-MF AKTINOM-MFTEMP NH4-NB mg FÄRG-NK FE-NF CL2-TAF KOND-25 MN-NF NO2-NA mg CODMN-N


cfu/ml CFU/ml cfu/100 ml cfu/100 ml cfu/100 ml cfu/100 ml CFU/100 ml CFU/100 ml CFU/100 ml °C mg/l mg/l Pt mg/l mg/l mS/m mg/l mg/l mg/l

Medel 35 139 0 0 0 0,0 4,000 0 10,000 11,75 0,1 8,750 0,022 0,1 25,9 0,08 0 3,50

Hästö 5 Min 0 2 0 0 0 0 4 0 10 5 0,03 5 0,01 0,06 21,7 0,034 0,047 2,8

Max 160 560 0 0 0 0 4 0 10 17 0,161 10 0,049 0,31 29,7 0,124 0,293 4




Medel 5 8 19 0

Hästö Min 4,1 8,25 16 0,09


Sida3(4)


Provplats Antal AM22-J3 ALV22-J7 CBT-MF CBEC-MF CLP-MF TEMP P NH4-NB mg FÄRG-NK FE-NF CL2-TAF KOND-25 MN-NF NO2-NSE NO2-NA mg CODMN-N CORG-TKC PH-K TEMP PH TURBFNU


prov cfu/ml CFU/ml cfu/100 ml cfu/100 ml cfu/100 ml °C mg/l mg/l Pt mg/l mg/l mS/m mg/l mg/l mg/l mg/l mg/l pH °C FNU

Medel 210 370 0 0 0 12,0 0,035 10 0,042 0,04 25,4 0,116 0,006 0,0 3,7 5,10 8 16,50 0,6225

Hästholmen 4 Min 8 10 0 0 0 9 0,01 5 0,012 0,03 23,2 0,013 0,006 0,006 3,2 4,6 7,72 16 0,22

Max 760 1200 0 0 0 14 0,111 20 0,089 0,08 31,1 0,295 0,006 0,006 4,4 5,9 8,15 17 1,74




Medel 28 263 0 0 0 15,0 11,3 0,022 19 0,067 0,04 23,0 0,022 0,014 5,3 6,9 7,97 19 0,36

Hässlegården 4 Min 3 130 0 0 0 15 6 0,01 10 0,056 0,03 21,6 0,007 0,006 2,8 4,1 7,86 18 0,21

Max 50 530 0 0 0 15 17 0,047 25 0,096 0,05 25 0,038 0,034 6,8 8,6 8,05 21 0,63




Medel 19 75 0 0 0 9 0 14 0 0,0 25,100 0 0,011 5,05 6,7 7,935 18,750 0,4

Hasslö 4 Min 0 8 0 0 0 4 0,01 10 0,022 0,03 22,5 0,007 0,006 3,6 5 7,85 17 0,14

(inkl Hallarna) Max 50 120 0 0 0 14 0,073 25 0,17 0,06 31,1 0,062 0,019 7,3 9,2 8,08 20 0,71




Medel 4,5 7,96 15 0,22

Hasslö Min 4,5 7,96 15 0,22





Medel 15 68 0 0 0 11 0 9 0 0,1 25,300 0 0,065 3,76 5,2 8,245 18,000 0,2

Gullberna 9 Min 0 0 0 0 0 4,5 0,01 5 0,01 0,04 21,5 0,021 0,006 2,7 4 8,08 15 0,08

Max 110 220 1 0 0 19,5 0,22 25 0,067 0,36 29,8 0,08 0,28 6,9 8,8 8,43 21 0,31

AM22-J3 ALV22-J7 CBT-MF CBEC-MF CLP-MF TEMP P NH4-NB mg FÄRG-NK FE-NF CL2-TAF KOND-25 MN-NF NO2-NSE NO2-NA mg CODMN-N CORG-TKC PH-K TEMP PH TURBFNU


cfu/ml CFU/ml cfu/100 ml cfu/100 ml cfu/100 ml °C mg/l mg/l Pt mg/l mg/l mS/m mg/l mg/l mg/l mg/l mg/l pH °C FNU

Medel 8 45 0 0 0 8,9 0,022 5 0,021 0,03 26,1 0,009 0,016 0,028 3,5 4,9 7,96 18 0,18

Aspö 5 Min 0 1 0 0 0 2 0,01 5 0,011 0,03 22,4 0,005 0,006 0,028 2,7 4 7,86 15 0,1

Max 20 170 0 0 0 19 0,068 5 0,029 0,04 31,4 0,025 0,047 0,028 4,6 6,1 8,15 21,5 0,27

AM22-J3 ALV22-J7 CBT-MF CBEC-MF CBT-lert CBEC-lert TEMP P ALK-NG NH4-NB mg FÄRG-NK FE-NF CA-NF MG-NF HÅRD-NF CL2-TAF KOND-25 MN-NF NO2-NA mg CODMN-N

MikroorganismLångsamväx. Koliforma bakE. coli MF Koliforma bakE. coli Temperatur Alkalinitet Ammonium Färg Järn AAS Kalcium AAS Magnesium AHårdhet som Klor total Konduktivitet Mangan AAS Nitrit CODMn

cfu/ml CFU/ml cfu/100 ml cfu/100 ml mpn/100 ml mpn/100 ml °C mg/l mg/l mg/l Pt mg/l mg/l mg/l °dH mg/l mS/m mg/l mg/l mg/l

Medel 35 128 0 0 0 0 7,0 68,300 0,013 5 0,040 13,5 1,6 2,3 0,06 23,9 0,009 0,006 3,7

Nät drfit 1-25 Min 0 3 0 0 0 0 7 68,3 0,01 5 0,033 13,5 1,6 2,3 0,03 23,8 0,007 0,006 3,4

Max 120 410 2 0 0 0 7 68,3 0,015 5 0,047 13,5 1,6 2,3 0,13 23,9 0,011 0,006 3,9

CORG-TKC PH-K TEMP PH TURBFNU CL-DJ SO4-DJ

TOC pH-värde Temperatur Turbiditet Klorid Sulfat

mg/l pH °C FNU mg/l mg/l

Medel 5,1 8,0 17,50 0,15 34,7 4,0

Nät drfit Min 4,8 8,02 17 0,14 34,7 4

Fortsättning Max 5,3 8,06 18 0,15 34,7 4

Sida4(4)




Bilaga 3

Utökad egenkontroll

Kontrollresultat för utökad kemisk egenkontroll 2011 på råvatten (4 sidor) samt på

dricksvatten hos användare (3 sidor).

11350330 11246344 11175586 11111271 11028696

Prov

Status Reported Reported Reported Reported Reported

Provinformation

Kundnummer Karlskrona Kommun Vattenverket V Lyckeby (44839)

Provpunkt (rad 1) Karlskrona VV, hos Anv.

Provpunkt (rad 2) - - - - -

Provpunkt (rad 3) Utökad kemisk kontroll

Provets märkning Vämö Hästö Ö Lyckeby Sturkö Nättraby

Provtyp Dricksvatten för allmän förbrukning

Provtagningsuppgifter

Provtagningsdag 2011-11-16 2011-08-31 2011-06-15 2011-04-20 2011-02-09

Provtagare Mira M. Mira M. Mira M. Mats OlaussoLinus Svensson

Ankomstuppgifter

Ankomstdag 2011-11-16 2011-08-31 2011-06-15 2011-04-20 2011-02-09

Resultat

Provfakta

Ankomstdatum 2011-11-16 - - - -

Ankomsttidpunkt 1940 1940 1910 1940 1930

Temperatur vid ankomst °C 7 7 8 10 8


Provtagningstidpunkt 830 750 815 855 940

Temperatur vid provtagning °C 14 17 - 7 5

Klor, total aktiv mg/l - - - - -

Provtagningsplats

Apoteket KronHästö Dagis Östra Torpsko Svärmhallsv. OK/Q8

Provets märkning - - - - -

Provtagare Mira M. - - - -

Fakturareferens 40003 Va-verken 40Va-verken 400Va-verken 40 Va-verken 40003

Fysikaliska/kemiska egenskaper

Turbiditet FNU FNU 0,19 0,31 0,20 0,22 0,29

Lukt ingen ingen ingen ingen ingen

Lukt, art - - - - -

pH 25°C 8,0 8,0 8,1 8,0 8,1

Alkalinitet, HCO3 mg/l 65 70 77 63 66

Konduktivitet 25°C mS/m 23,6 21,5 23,0 21,1 29,9

Färg vid 405 nm mg/l Pt 5 15 10 10 10

Hårdhet tyska grader °dH 2,5 2,6 2,5 2,3 2,2

Anjoner

Fluorid, F mg/l 0,13 0,15 0,12





Resultat

Metaller i vatten bestämda med ICP/AES

Kalcium, Ca mg/l 15 16 15 14 13

Magnesium, Mg mg/l 1,7 1,7 1,8 1,4 1,7

Natrium, Na mg/l 27 26 28 25 45

Järn, Fe mg/l





Resultat

Klorsulfuron µg/l

Årsrapport för 2011 Bilaga 4

Distributionssystem / Karlskrona kommun


VA-ARBETEN

Sträcka/Tryckstegring Åtgärd Regi Längd Orsak Anmärkning/antal abon.

egen/entr. meter

Munspelet, Spandelstorp Förstärkning vatten Entr. 311 Dåligt tryck PEM 90

Idrottsvägen, Nättraby VA-sanering Entr. 277 2 fastigheter

Knösövägen, Knösö VA-sanering Entr. 85 1 fastighet

Gullberna park Nytt t-rör Egen Ny sjöledning till Sturkö

Norra Lösen VA-sanering Entr. 15 fastigheter

Tennvägen, Torskors VA i ny industrigata Entr. 8 fastigheter

Orredalsvägen, Nättraby VA-sanering Entr. 16 fastigheter

Entitevägen, Nättraby Försärkning av vattenl. Egen Dåligt tryck

Hasslövägen, Saltö Renovering av VA Egen Dålig kondition

Nabba-Barnens gård VA-sanering Entr. 7 fastigheter

Hallarnavägen, Hasslö VA-sanering Entr. 1 fastighet

Sven Petters v., Hasslö VA-sanering Entr. 1 fastighet

Svärmahallsvägen, Sturkö VA-sanering Entr. 3 fastigheter

Johannishus Borttagning av ventilpaket Egen Pga avslutad provdrift

Norra Saltö Renovering av VA Entr.

Gnöstahallav., Torhamn VA-sanering Entr. 5 fastigheter

Gullberna park-Kullen Ny vattenledning (sjöledn.) Egen

Lyckebyvägen (vid Dynapac) Byte vattenledning Entr. Fjärrvärme

Handelshamnen, Trossö Ny servis och sprinkler Entr. Ny kontorsbyggn. (Länstyrelsen)

Vattenläckor

Sträcka/Tryckstegring Upptäckt / Lagad Åtgärd Längd Utläckage Anmärkning/antal abon.

datum meter m 3

Bruksvägen, Nättraby 2011-01-03/2011-01-04 Oml. PEM32 (Materialfel)

Skeppsbrokajen, Trossö 2011-01-05/2011-01-07 Oml. GALV50 (Rörbrott)

Ekebacksvägen, Nättraby 2011-01-10/2011-01-13 Rörsvep GJJ100 (Rörbrott)

Idrottsvägen, Bergåsa 2011-01-10/2011-01-13 Rörsvep GJJ150 (Rörbrott) 2 läckor!

Borgmästareg., Trossö 2011-01-11/2011-01-11 Rörsvep GJJ150 (Rörbrott)

Gullbernavägen, Torskors 2011-01-11/2011-01-11 Rörsvep GJJ150 (Rörbrott)

Kilströmskaj (Hasslöledn.) 2011-01-15 Rörsvep PEH110 (rörbrott i skarv)

Coldinuvägen, Hästö 2011-01-20/2011-01-21 Oml. GALV40 (korrosion)

AWA-vägen, Lyckeby 2011-01-20/2011-01-21 Bortproppad GALV40 (korrosion)

Österleden, Marieberg 2011-01-28/2011-01-28 Rörsvep SEG400 (korrosion)

Pettersviksv., Torhamn 2011-02-06/2011-02-07 Rörsvep GJJ100 (Korrosion anborrningsbygel)

Blåmesvägen, Mariedal 2011-02-07/2011-02-07 Rörsvep GJJ150 (Rörbrott)

Oskarsvärn 2011-02-10/2011-03-02 Rörsvep (2 st.) SEG100 (Korrosion)

Utövägen, Saltö (Hasslöl.) 2011-02-13/2011-02-15 Oml. PEH110 (Korrosion i vagahus)

Ekviksvägen, Hästö 2011-02-25/2011-03-04 Rörsvep GALV32 (Korrosion)

Författarev., Spandelstorp 2011-04-18/2011-04-19 Rörsvep SEG200 (Korrosion)

Bofinksvägen, Ekeberg 2011-04-28/2011-04-29 Rörsvep GJJ100 (Korrosion)

Lemchens väg, Arnö 2011-07-08/2011-01-08 Oml. GJJ200 (Rörbrott)

Kilströmskaj (Hasslöledn.) 2011-08-10 Ny svets PEH110 (Dåligt utförd svets)

Fagottgatan, Spandelstorp 2011-09-02/2011-09-05 Oml. 3 m SEG400 (Korrosion)

Hökvägen, Rödeby 2011-09-09/2011-09-09 Oml. PVC110 (Limmad muff)

Lövgrens väg, Hasslö 2011-09-12/2011-09-15 Oml. 2 m PEM40 (Skavd mot brunnskant)

Arnö-Långö (sjöledning) 2011-09-30 Oml. 22 m PEH160 (Längsgående spricka)

Fiskarevägen, Torhamn 2011-11-21/2011-11-24 Oml. 2 m GALV32 (Korrosion)

Korpralsgatan. Bergåsa 2011-12-22/2011-12-23 Oml. 4 m GALV40 (korrosion)

Luft-vattenspolning

Sträcka/Tryckstegring Orsak Längd Anmärkning/antal abon.

meter

Rödeby Förbättrad vattenkvallité ca 3000 pe berörda

Polly-piggning

Sträcka/Pumpstation Orsak Längd Anmärkning/antal abon.

meter

karlskrona vattenÅrsrapport

ANVÄNDA METODER av Karlskrona kommuns laboratorium, ackrediteringsnummer 1042.

Mikrobiologi

Analyskod Analysvariabel Metod (referens) Enhet

AM22-J3 Odlingsbara mikroorganismer 22 o C 3 dygn SS-EN ISO 6222, utg 1 CFU/ ml

ALV22-J7 Långsamväxande bakterier 22 o C 7 dygn SS-EN ISO 6222, utg 1 CFU/ ml

CBT-MF Koliforma bakterier SS 02 81 67, utg 2 CFU/100 ml

CBEC-MF E. coli SS 02 81 67, utg 2 CFU/100 ml

CLP-MF Presumtiva Clostridium perfringens ISO CD 6461-2, utg 081220 CFU/100 ml

FS-MF CFS Intestinala enterokocker SS-EN ISO 7899-2, utg 1 CFU/100 ml

MSM-MF Mikrosvampar, mögel SS 02 81 92, utg 1 CFU/100 ml

MSJ-MF Mikrosvampar, jäst SS 02 81 92, utg 1 CFU/100 ml

AKTINOM-MF Aktinomyceter SS 02 82 12, utg 1 CFU/100 ml

ANVÄNDA METODER av Karlskrona kommuns laboratorium, ackrediteringsnummer 1042.

Kemi

Analyskod Analysvariabel Metod (referens) Enhet Mätområde 1

TEMP P Temperatur mätt av utomstående provtagare* º C

TEMP Temperatur SLV metodanvisning 900101 º C

ALK-NG Alkalinitet SS-EN ISO 9963-2 mg/l HCO 3 1-240

AL-AS Aluminium, syralösligt SS 02 82 10 mg/l Al 0,01-0,4

NH4-NB mg Ammonium Beräkning från ammoniumkväve nedan mg/l NH 4

Ammoniumkväve SS-EN ISO 11732:2005 mg/l N 0,006-4,0

F-NP Fluorid SIS 02 81 35 mg/l F 0,1-5

F-DJ Fluorid SS-EN ISO 10304:2009 mg/l F 0,1-5

FÄRG-NK Färg SS-EN ISO 7887, del 4 mg/l Pt 5-70

CA-NF Kalcium SS 02 81 61-2 mg/l Ca 0,1-4

MG-NF Magnesium SS 02 81 61-2 mg/l Mg 0,01-1,0

HÅRD-NF Hårdhet, total Beräkning från kalcium och magnesium ovan °dH

FE-NF Järn SS 02 81 52-2 mg/l Fe 0,01-3,0

CL2-TAF Klor, total aktiv f.d. SS 02 81 72-2 mg/l Cl 2 0,03-1

CL-NM Klorid SIS 02 81 20 mg/l Cl 5-100

CL-DJ Klorid SS-EN ISO 10304:2009 mg/l Cl 1-50

KOND-25 Konduktivitet vid 25 ºC SS-EN 27 888 mS/m 1-1300

LUKT Lukt SLV metodanvisning 900101

MN-NF Mangan SS 02 81 52-2 mg/l Mn 0,005-0,60

NO2-NSE Nitrit Beräkning från nitritkväve enl SS-EN 26777 mg/l NO 2

Nitritkväve SS-EN 26 777 mg/l N 0,002-0,18

NO2-NA mg Nitrit Beräkning från nitritkväve enl SS-EN ISO 13395 mg/l NO 2

Nitritkväve SS-EN ISO 13395-1 mg/l N 0,002-0,10

CODMN-NT COD Mn , Kemisk syreförbrukning f.d. SS 02 81 18 mg/l O 2 1-10

CODMN-N COD Mn , Kemisk syreförbrukning beräknad* Beräkning från TOC nedan mg/l O 2

CORG-TKC TOC (totalt organiskt kol) SS-EN 1484-1 mg/l C 0,5-500

PH-K pH SS 02 81 22-2 modifierad temp.kompensation pH-enheter 3-11

TEMP PH Temperatur vid pH-bestämning* º C

SMAK Smak SLV metodanvisning 900101

TURBFNU Turbiditet SS-EN ISO 7027 FNU 0,05-1000

RADON Radon analyserat av Gammadata i Uppsala* Gammaspektroskopi Bq/l

1 Analyserbart haltområde utan spädning av provet.

* Ingår ej i ackrediteringen




Bilaga 6

Resultat vid driftstart av UV och monokloramindosering

Bifogar rapport med uppföljning av resultat från uppstart av drift av UV-aggregat samt

dosering av monokloramin, 2011-05-31, 6 sidor.

TEKNISKA FÖRVALTNINGEN

Handläggare Datum Sidor

Mats Strand 2011-05-31 1(7)

RESULTAT VID DRIFTSTART AV UV OCH MONOKLORAMINDOSERING

Sammanfattning

Senaste avslutade etappen i den pågående ombyggnaden av Karlskrona VV innebar bland

annat installation av ett UV-aggregat samt att den gamla doseringen av klor och

ammoniumsulfat ersattes med dosering av färdigberedd monokloraminlösning.

UV installerades i mitten av februari och doseringen av monokloramin startades i mitten av

mars 2011.

För att utvärdera resultatet av installationen har ett stort antal extra prover tagits för analys av

bakterier och kloröverskott. Extra prover har tagits före och efter UV-aggregatet samt i olika

punkter på distributionsnätet.

Proverna på kloröverskott före och efter UV-aggregatet visar att UV inte bryter ner något

klor. Halten av totalt klor är oförändrad över UV:t.

Stabiliteten för klor på distributionsnätet är sämre än förväntat. I alla punkter utom en, den

närmaste, hos användare har kloröverskottet sjunkit efter starten av monokloramindosering,

oftast innebärande ett mindre än värde.

Resultaten avseende avdödning förbi UV-aggregatet är också sämre än förväntat. Vid nästan

samtliga prover har bakterier (3 dy inkubationstid) påträffats på utgående dricksvatten efter

UV.

Avdödningen av bakterier är som medel endast ca log 1,4, detta gäller även då bakterietalen

är mycket höga före UV:t.

Bakterienivån hos användare har tvärtemot förhoppningen generellt ökat efter installation av

UV och monokloramin jämfört med referensperioden före. Det är emellertid svårt att dra helt

säkra slutsatser om påverkan av just UV och kloramin eftersom många andra faktorer

påverkar bakterietillväxten på nätet.

Sammanfattningsvis kan slås fast att installation av UV-aggregat och monokloramindosering

inte tycks har inneburit den ökade tryggheten mot bakterier i dricksvattnet som var

förhoppningen med detta projekt.

Rapport driftstart etepp 3

Postadress Besöksadress Telefon: 0455-303305

Karlskrona Kommun (alt. Postadress)

Tekniska förvaltningen Riksvägen 48 Fax: 0455-303304

VA-avdelningen 371 62 LYCKEBY E-post: mats.strand@karlskrona.se

371 83 KARLSKRONA

Sid 2 (7)

Bakgrund

Under etapp 3 vid ombyggnaden av Karlskrona VV installerades ett UV-aggregat på utgående

vatten för att tillgodose rekommendationen att använda olika typer av barriärer genom ett

vattenverk. De tre barriärerna på Karlskrona VV är nu kemisk fällning, klorering samt UVbehandling.

Ombyggnaden innebar också att den tidigare doseringen av klor och ammoniumsulfat i

vattenflödet ersattes med en färdigberedd monokloramindosering.

Avsikten med att bereda och dosera färdigblandad kloraminlösning är att kloret initialt

förhindras att omgående reagera med annat än ammonium. Allt bundet klor föreligger vid

doseringstillfället som monokloramin.

Monokloramin är jämfört med fritt klor en relativt stabil förening och får därför inte heller

betraktas som en mikrobiologisk barriär på vattenverket.

Tanken är däremot att den ökade stabiliteten skall ge ett förbättrat mikrobiologiskt skydd på

distributionsnätet. Genom att den stabilare klorföreningen inte skall förbrukas så snabbt anses

det kunna hämma bakterietillväxten långt ut på nätet.

Förhoppningen är också att på sikt kunna minska eller helt sluta med kloranvändningen. I och

med konstgjord infiltration genom delar av Johannishusåsen förväntas vattnet bli mycket mer

mikrobiellt stabilt än vad som är fallet idag.

UV installerades i mitten av februari och doseringen av monokloramin startades i mitten av

mars 2011.

För att utvärdera resultatet av det förmodat förbättrade skyddet mot mikroorganismer har ett

stort antal extra prover tagits.

Referensproverna omfattar 11 provtillfällen före installationen, dessa prov togs mellan

2010-09-20 och 2010-12-13.

Provtagningen efter installation av UV och kloramin omfattar hittills 15 provtillfällen från

och med 2011-03-21.

Prover har tagits före och efter UV-aggregatet samt i 6 punkter på nätet med varierande

avstånd från vattenverket. Proverna har analyserats på bakterier inkuberade vid 22 o C i 3 ( 3

dy bakt) respektive 7 dygn (7 dy bakt) samt totalt kloröverskott.

Då dosering av monokloramin startades sänktes börvärdet för utgående kloröverskott. Detta

eftersom barriären klor har ersatts med UV. Monokloramin räknas inte som en barriär utan

skall ses som ett extra skydd mot tillväxt på ledningsnätet.

Doseringen av monokloramin sker före UV:t. För att utesluta misstanken att UV-ljuset

förbrukar klor har den extra provserien även omfattat analys av fritt kloröverskott före

respektive efter UV-aggregatet. Resultatet av dessa analyser är mycket osäkert och redovisas

därför inte i denna rapport.

Sid 3 (7)

Resultat – stabilitet klor över UV-ljus

Eftersom monokloramin doseras före UV-aggregatet misstänktes att klor kunde brytas ned av

UV-ljuset. Därför har både totalt och fritt klor analyserats på prover före och efter UV.

Provserien omfattar hittills 16 provtillfällen.

Resultaten av analys av fritt klor är inte entydiga och mycket osäkra. De redovisas därför inte

i denna rapport.

UV-bestrålningen har ingen inverkan på den totala klorhalten i vattnet. Vid endast ett enda

provtillfälle sjunker kloröverskottet signifikant över UV-aggregatet, se även diagram nedan.

Börvärdet för utgående kloröverskott har höjts från ca 0,15, via ca 0,20 mg/l till ca 0,25 mg/l

under provtiden eftersom bakterienivån både på utgående dricksvatten och på vatten hos

användaren har stigit.

Totalt kloröverskott

0,35

0,3

Total klor (mg/l)

0,25

0,2

0,15

0,1

0,05

0

2011-03-21










Efter UV

Före UV

Diagram 1, totalt kloröverskott före och efter UV-aggregatet.

Resultat – stabilitet klor på ledningsnätet

Dosering av kloramin förväntas ge ett ökat mikrobiellt skydd på ledningsnätet i och med att

kloramin är stabilare än fritt klor. Därför var förhoppningen att vi skulle se ett mätbart

kloröverskott längre ut på ledningsnätet då denna dosering infördes.

Resultatet visar emellertid att ingen ökad stabilitet uppnåtts, snarare tvärtom. Kloröverskottet

på prover hos användare är generellt lägre än före installation av UV och kloramindosering.

Bara för en provpunkt, den närmast vattenverket är klorhalten aningen högre efter

installationen.

Visserligen är kloröverskottet lägre på utgående dricksvatten men kloröverskottet sjunker

ändå oroväckande snabbt på ledningsnätet. Det står nog nu klart att installationen av

kloramindosering inte har inneburit någon ökad klorstabilitet.

Sid 4 (7)

Se även diagram 2 nedan. Observera särskilt att kloröverskott 0,03 mg/l är ett mindre-än

värde. Mindre än 0,03 mg klor/l har efter införande av kloramin uppmätts vid samtliga 16

provtillfällen i de fyra provpunkter som ligger längst från vattenverket.

Kloröverskott före respektive efter start av kloramindosering

0,4

0,35

0,3

Tot klor (mg/l)

0,25

0,2

0,15

0,1

klor före

klor efter

0,05

0

Utgående VV

Lövängsvägen

Drottninggatan

Persiljevägen

Skärva by

Rödebyskolan

Torhamn trst

Diagram 2, Medelvärde för totalt kloröverskott för olika provpunkter.

Resultat – bakteriereduktion efter installation av UV-aggregat

För att få en indikation på effektiviteten av UV som mikrobiologisk barriär har bakterienivån

före och efter UV jämförts.

Förväntningen var att bakterienivåerna även före UV skulle vara relativt låga samt att

bakterienivån efter UV skulle vara i princip noll. I det fallet är det svårt att beräkna någon

effektivitet över UV-ljuset eftersom log-värdena blir oanvändbara.

Det har istället visat sig att bakterienivåerna före UV varit höga, normalt flera hundra

bakterier av typerna såväl 3 dy som 7 dy. Detta kan dels bero på pågående ombyggnad i

vattenverket, dels på det dåliga reningsresultat som den kemiska reningen i verket presterat

under vintern.

I detta läge har det alltså blivit meningsfullt att beräkna effektiviteten över UV som log

avdödning, det vill säga att jämföra logaritmerna av bakterietalen före och efter UVaggregatet.

Resultatet visar sig tyvärr vara betydligt sämre än förväntat. Vid endast ett par provtillfälle

efter installation av UV har inga 3 dy bakt detekterats, samma gäller för 7 dy bakt.

Bakterienivåerna på utgående vatten efter installation av UV har i själva verket ökat markant,

se diagram 3 på nästa sida.

Sid 5 (7)

Till viss del kan detta bero på en ökande bakteriebelastningen in på UV:t. Bakterienivåerna

före sista barriär analyserades inte vid referensprovtagningen så någon jämförelse med

tidigare klorering kan inte göras.

Utgående drickvatten, 3 dygns bakterier

Antal bakterier

10

9

8

7

6

5

4

3

2

1

0

Installation av UV-ljus

och kloramindosering

205

2010-09-20

2010-10-04

2010-10-18

2010-11-01

2010-11-18

2010-11-29

2010-12-13









Diagram 3, Antal odlingsbara bakterier (3 dygn, 22 o C) på utgående dricksvatten.

Effektiviteten avseende avdödning över UV-ljuset är också betydligt sämre än förväntat.

Log-avdödningen är som medel ca 1,4 efter installationen. Detta gäller såväl när inkommande

bakterienivå till UV-aggregatet är hög som låg samt både för 3 dy bakt och för 7 dy bakt. Se

även diagram 4 på nästa sida. Vid ett tillfälle är till och med bakterienivån för 3 dy bakt högre

efter UV än före.

Avdödning av bakterier över UV

(medelavdödning ca log 1,4)

3

2,5

2

Logreduktion

1,5

1

0,5

0

-0,5

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

3 dy

7 dy

-1

-1,5

Provnr

Diagram 4, Avdödning av bakterier över UV-ljus.

Sid 6 (7)

Resultat – bakteriereduktion på ledningsnätet efter påbörjad dosering av monokloramin

Förhoppningen var som nämnts ovan att dosering av färdigberedd kloraminlösning skulle

innebära att bakterieskyddet på ledningsnätet skulle förbättras.

Resultatet är tyvärr nedslående. Som visas ovan har kloröverskottet förbrukats i minst samma

takt som före installationen av kloramindosering.

Bakteriehalterna hos användare är dessutom betydligt högre vid provserien efter installationen

är för referensproverna. Detta gäller speciellt för 3 dy bakt. Se diagram nedan.

3 dygns bakterier före respektive efter start av kloramindosering

100

90

80

70

60

50

40

30

20

10

0

123 190 292

3 dy före

3 dy efter

Utgående VV

Lövängsvägen

Drottninggatan

Persiljevägen

Skärva by

Rödebyskolan

Torhamn trst

Diagram 5, Medeltal för odlingsbara bakterier (3 dygn, 22 o C) i de olika provpunkterna före

respektive efter start av kloramindosering.

Det är emellertid svårt att bestämt slå fast att bakterieskyddet på ledningsnätet är sämre efter

än före installationen av kloramin.

Bakteriebelastningen på nätet är som visas tidigare större efter installationen än under

referensperioden i och med högre utgående bakteriehalter.

Dessutom har driftproblem på vattenverket under vintern troligen orsakat att en större mängd

substrat för bakterietillväxt finns tillgängligt på ledningsnätet jämfört med referensperioden.




Bilaga 7

Driftproblem 2008 – 2011, Karlskrona VV

Bifogar rapport med sammanställning av driftproblem under 2008 – 2011, vidtagna åtgärder

samt utredningsresultat och framtida planer, 2012-03-26, 12 sidor.

TEKNISKA FÖRVALTNINGEN

Handläggare Datum Sidor

Mats Strand 2012-03-26 1(12)

DRIFTPROBLEM 2008 - 2011, KARLSKRONA VV

Sammanfattning

Fällningen över DynaSandfilter på Karlskrona vattenverk har tidvis fungerat mycket dåligt de

senaste åren. Problemen uppkom efter ombyggnaden av verkets kemikaliehantering.

I denna rapport görs ett försök att sammanställa problemperioderna, vidtagna åtgärder samt

utredningsresultat och framtida planer.

Problemen har visat sig i att vattnet inte fäller ut fullständigt över DynaSandfiltren utan att

höga resthalter av f.a. aluminium och turbiditet, men även COD Mn , tidvis går igenom filtren.

Fenomenet har framför allt inträffat vintrarna 2008-2009 och 2010-2011 då dålig

råvattenkvalitet sammanfallit med låga temperaturer.

Stora utredningsinsatser och många försök att förbättra befintlig process har gjorts, även

kompletterat med flera labförsök.

Labförsöken har bland annat visat att problemen i fällningen sannolikt förvärras av att mycket

små flockar bildas vid fällning med PAC utan dosering av stödkoagulent (polymer), vid

kombinationen kallt råvatten och dålig kvalitet.

Vintern 2010-2011 byttes fällningskemikalien. PAC ersattes tillfälligt med flytande

aluminiumsulfat och provisorisk dosering av polymer. Problemen minskade då något.

Under 2011 har huvudorsakerna till driftproblemen troligen identifierats.

• Vid inspektion av DynaSandfiltren har det visat sig att spridararmarna på många filter

havererat, vilket kraftigt försämrar filtrets effektiva yta.

• Ingen ordnad dosering av polymer har kunnat göras under problemvintrarna. Erfarenheter

från andra kommuner har visat att polymer som stödkoagulent i rätt dos och

doseringspunkt ger ett avsevärt förbättrat fällningsresultat vid fällning med PAC.

En översyn av samtliga DynaSandfilter pågår där skadade spridararmar repareras och

förstärks.

Hösten 2011 har en permanent polymerstation installerats och polymer doseras nu vintertid.

Sedan hösten 2011 produceras därmed det bästa dricksvattnet på flera år trots att

råvattenkvaliteten varit extremt dålig och trots att tidvis endast ca ¾ av DynaSandfiltren varit

i drift.

Rapport driftproblem Karlskrona VV

Postadress Besöksadress Telefon: 0455-303305

Karlskrona Kommun (alt. Postadress)

Tekniska förvaltningen Riksvägen 48 Fax: 0455-303304

VA-avdelningen 371 62 LYCKEBY E-post: mats.strand@karlskrona.se

371 83 KARLSKRONA

Sid 2(12)

Bakgrund

Ombyggnad med ny maskinell utrustning och nya kemikalier för fällning och alkalisering

slutfördes på Karlskrona VV våren 2008.

Granulerad aluminiumsulfat (ALG) ersattes med PAC (Ekoflock 70) som fällningskemikalie

samt kalk-kolsyra ersattes med krita-kolsyra som alkaliseringskemikalier.

Nya kemikalier och ny kemikaliehantering är en del i den pågående ombyggnaden och

moderniseringen av Karlskrona VV.

Bytet föregicks av fleråriga försök i vattenverkets pilotlina. Vid dessa försök identifierades

bl.a. de bäst fungerande fällningskemikalierna och bästa processbetingelser. Dessutom

gjordes jämförande försök vid olika årstider, råvattentemperatur och –kvalitet.

Pilotförsöken visade inga tecken på att driftproblem skulle kunna uppstå vid vissa

förhållanden. Tvärtom gav försöken indikation på att en markant bättre och jämnare

vattenkvalitet skulle gå att uppnå efter bytet. Bättre kvalitet uppnåddes utan att polymer

användes som stödkoagulent. Därför byggdes möjlighet till polymerdosering bort vid

ombyggnaden.

Ombyggnaden av kemikaliehanteringen innebar också att verkets pilotlina byggdes bort.

Möjligheten att göra försök i processkala försvann därmed.

Bytet av fällningskemikalie från aluminiumsulfat till polyaluminiumklorid våren 2008 gav,

efter en tids störningar vid uppstart, som väntat förbättrad fällning och dricksvattenkvalitet.

Under sommaren och hösten 2008 reducerades halten organiskt materiel till ca 75 % av

tidigare halter efter kemisk fällning (från tidigare 4-5 till 3-4 mg COD Mn /l).

COD efter DynaSand januari - september 2008

7

Start dosering av PAC 6 maj

6,5

6

5,5

mg/l

5

4,5

4

3,5

3

2008-01-02

2008-02-01

2008-03-03

2008-04-03

2008-05-07

2008-06-10

2008-07-10

2008-08-07

2008-09-04

Diagram 1. COD-halten med inlagd trendlinje efter dynaSand efter införande av PAC som

fällningskemikalie.

Sid 3(12)

Vintern 2008-2009

Problemen i fällningen då temperaturen sjönk oktober 2008 var helt oväntade. Inget i de

pilotförsök som gjordes åren före kemikaliebytet hade visat på detta.

På några få dagar i månadsskiftet oktober-november 2008 sjönk temperaturen i råvattnet från

ca 10 till ca 6 grader samtidigt som flödet fördubblades från 3 till 6 m 3 /s. Färgen var stigande

under denna period och ökade från omkring 140 i början av oktober till upp till mer än 180 i

mitten av november.

Färg, temperatur och flöde i Lyckebyån hösten 2008

220

20

Färg mg/l Pt

200

180

160

140

120

Färg (mg/l Pt)

Temperatur (ºC)

Flöde Lyckebyån (m3/s)

18

16

14

12

10

8

6

4

Temp oC samt Flöde m3/s

2

100

0

2008-09-01

2008-09-04

2008-09-11

2008-09-18

2008-09-25

2008-10-02

2008-10-07

2008-10-14

2008-10-20

2008-10-27

2008-10-30

Diagram 2. Råvattenkvalitet i Lyckebyån med inlagda trendlinjer

2008-11-06

2008-11-11

2008-11-18

Med dessa råvattenförändringar följde en plötsligt och markant försämring av

fällningsresultatet.

Al-resten efter DynaSand steg från ca 0,2 till ca 0,6 mg/l på bara ett par dagar (1:a veckan i

november). En vecka senare, då temperaturen sjunkit ytterligare ett par grader gick Al-resten

efter fällning över 1 mg/l.

Under samma period steg turbiditen efter fällning och oxidation från ca 0,5 till 2,5 FNU.

Trots detta så ökade inte COD Mn -halten vare sig efter fällning eller på dricksvattnet. Detta

berodde på att de ökande problemen möttes med ökad dosering av PAC (från 70 ml/m 3 den 31

oktober till som maximalt 110 ml/m 3 på en linje den 12 november).

Resultatet var effektivare reduktion av organiskt material som helhet. Däremot resulterade

ökad dosering i att DynaSandfiltren tenderade att helt slå igen. Detta på grund av att

slambelastningen blev så hög att inte sandtvätten hann med att tvätta rent sanden. Därför

tvingades doseringen att minskas något efterhand.

Sid 4(12)

Anmärkningsvärt är alltså att både Al-rest och turbiditet steg kraftigt trots bra COD Mn -

reduktion. Detta visar att sandfiltren inte kunde fånga en del av den flock som ändå bildades,

ett resultat vilket borde ha hjälpt oss att dra de slutsatser som drogs först efter labförsök

vintern 2010-11.

Den höga doseringen i början av vintern 2008 bidrog troligen till ytterligare försämrade

fällningsresultat eftersom flera DynaSandfilter sannolikt skadades. Se ”Vidare

utredningsarbete etc…” nedan.

Då överbelastningen av DynaSandfiltren blev kritisk i början av december sänktes PACdoseringen.

Doser mellan 75 – 85 ml/m 3 tillämpades resten av vintern. COD Mn -halten steg då

men Al-resten och turbiditeten minskade.

Det dåliga resultatet över DynaSandfiltren höll i sig över hela vintern. Aluminiumrest och

turbiditet efter fällning började sjunka till normala värden först i april.

Aluminium och COD efter DynaSandfilter samt turbiditet i samlingsränna

7

6

5

4

3

2

Turb (FNU)

Aluminium (mg/l)

CODMn (mg/l)

1

0

2008-09-01

2008-09-15

2008-09-30

2008-10-14

2008-10-28

2008-11-11

2008-11-25

2008-12-09

2008-12-23

2009-01-14

2009-01-28

2009-02-12

2009-02-26

2009-03-12

2009-03-26

Diagram 3. Vattenkvalitet efter fällning vintern 2008 med inlagda trendlinjer.

Dricksvattenkvaliteten under vintern var trots problemen hela tiden acceptabel eftersom

kolfiltren kunde avskilja den restflock som DynaSandfiltren släppte igenom. Eftersom PACdosen

hölls relativt hög var organiskt material (och färg) bundet i flockar som kunde

avskiljas, om inte i DynaSand så, i kolfilter.

Belastningen på kolfilteranläggningen innebar emellertid att kolfiltren sannolikt tog mycket

skada. Kapaciteten för lukt- och smakreduktion försämrades säkerligen, vilket även spillt över

på följande år med ovanligt mycket anmärkningar på lukt och smak.

Den extra spolbehov som följde av den ökade belastningen kan ha bidragit till att ett par

kolfilter tvingades tas ur drift i förtid då flera dysor släppt i filtrens bottnar.

Sid 5(12)

Vintern 2009-2010

Denna vinter var både kallare och längre än föregående. Däremot var råvattenkvaliteten i

Lyckebyån den bästa på många år.

Fällningen fungerade relativt bra hela vintern. Genom att fälla vid lågt pH erhölls bra CODreduktion

och låg turbiditet. Aluminiumresten efter DynaSand var följdaktigen hög.

Avskiljningen av aluminium i oxidation-kolfilter var emellertid bra, vilket gav ett bra

dricksvatten.

Några försök gjordes enligt ”Utredning fällningsproblem 2008-2010” nedan. Dessa gav

emellertid inga svar på vad som skulle kunna göras för att möta problem motsvarande vintern

2008-2009.

Våren 2009 initierades ett Svenskt vatten utvecklingsprojekt,

(SVU-projekt 29-127, ”Effektivare fällning vintertid vid vattenverk med höga humushalter”)

avseende problem med fällning på vintervatten där Karlskrona medverkade. Praktiska försök

genomfördes vintern 2009-2010.

Projektet kom att fokusera på lösligheten av krita och få resultat erhölls avseende hur

fällningen påverkades av olika temperaturer. Detta berodde säkerligen till stor del på att

problemen i fällningen uteblev den vinter då försöken utfördes.

Projektet har ännu inte rapporterats.

Anmärkningsvärt är att resultaten i fällningen dramatiskt försämrades våren 2010. Detta

sammanföll med att kritadoseringen upphörde i fällningen och ersattes med lut.

Om förändrad kritadosering bidrog till försämringen har ännu inte följts upp.

Utredning fällningsproblem 2008 - 2010

En stort utredningsarbete påbörjades vintern 2008 - 2009. Representanter från

DynaSandfiltertillverkaren, kemikalieleverantören samt projektören medverkade i arbetet.

Diverse försök att optimera fällningen gjordes liksom ett par fällningsförsök utförda av

kemikalieleverantören. Flera delrapporter skrevs i samband med detta. Undertecknad kan

utförligare redovisa utredningsarbetet, (mats.strand@karlskrona.se / 0455-303305).

I kort sammanfattning;

• Provtagning gjordes av vatten på olika nivåer i ett DynaSandfilter för att se om det går

att följa på vilken nivå avskiljningen sker.

Detta initierades först vintern 2009-2010 och gav då inte några lättolkade resultat.

• Test med grövre sandfraktion utfördes, efter positiva erfarenheter från andra

kommuner.

Detta testades i ett DynaSandfilter men försämrade resultatet ytterligare.

• Initiala labförsök indikerade att reaktionstiden möjligen var för lång för att flocken

hinner utbildas i filtren då vattnet är kallt. Alternativt behövs mer inblandningsenergi.

Försök att öka inblandningstiden (alternativ doseringspunkt) respektive

inblandningsenergi gjordes först vintern 2009-2010 men gav då ingen märkbar

förbättring.

Sid 6(12)

• Test med polymerdosering gjordes i flera omgångar.

Ett dåligt kontrollerat försök gjordes under problemperioden 2008-2009, utan att

någon förbättring kunde ses. Mera noggrant försök genomfördes 2009-2010 (då

fällningen redan fungerade). Inte heller då kunde någon förbättring i fällningen ses, se

även ”Vidare utredningsarbete etc…” nedan.

• Försök med andra fällningskemikalier har gjorts i omgångar.

Försök gjordes 2008-2009 med ett par andra fällningskemikalier (av PAC-typ), av

vilka den ena gett mycket bra resultat i pilotlinje åren före. Ingen förbättring kunde ses

jämfört med använd kemikalie.

Försök med andra kemikalier vintern 2010-2011 redovisas nedan.

• Diverse justeringar gjordes av inställningar avseende förändring av sandhastighet,

tvättvattenflöde samt fördelning av sand över filter. Dessa trimningsförsök gav i bästa

fall marginell förbättring.

• Test har gjorts att ersätta krita i föralkalisering med lut, det även p.g.a. att det är

problem att få krita i lösning då vattnet är så pass kallt som vid aktuell period.

Ingen förbättring av fällningsresultat kunde märkas. Lut har ändå sedan dess använts

för pH-höjning i föralkaliseringen för att minska mängden olöst krita som inte

nyttiggörs då den försvinner med tvättvattnet från DynaSandfiltren.

• En hypotes var att mikrosilningen av råvattnet försämrar fällningsegenskaperna

genom att ta bort fockningsgroddar.

Test att förbikoppla mikrosilen gjordes, utan att någon förbättring av

fällningsresultatet kunde märkas.

• Vissa DynaSandfilteranläggningar går bättre vid hög hydraulisk belastning.

Test gjordes att öka belastningen men det visade sig att under vinterperioden går

fällningen bättre vid lägre belastning. Vid goda driftförhållande (sommar) ger däremot

högre belastning möjligen t.o.m. bättre resultat.

Vintern 2010-2011

Vintern 2010-2011 återkom problemen och förvärrades ytterligare. Nu slog det dåliga

fällningsresultatet även igenom på dricksvattnet. Detta berodde dels på ännu sämre

fällningsresultat än 2008-2009, dels på reducerad kapacitet på kolfilteranläggningen i och

med pågående ombyggnad.

Denna vinter var både kallare och längre än 2008-2009, dessutom försämrades

råvattenkvaliteten snabbare och till ännu sämre slutvärde (från 150 i slutet av november till

225 i början av december med toppar över 250).

Den huvudsakliga anledningen till att det dåliga resultatet slog igenom även på

dricksvattenkvaliteten var troligen att dosen fällningskemikalie inte höjdes i takt med den

försämrade råvattenkvaliteten (normal dos under vintern 75 ml/m 3 och bara vid något enstaka

tillfälle en så hög dos som 100 ml/m 3 ).

Detta berodde på dels farhågor att DynaSandfilteranläggningen skulle slå igen, dels den

begränsade kapaciteten över kolfiltren. Risken att de kvarvarande kolfiltren skulle slå igen om

de belastades lika hårt som vintern 2008-2009 bedömdes vara stor. Konsekvensen om detta

hände, kunde bli katastrofal.

Sid 7(12)

Senare har det visat sig att flera av DynaSandfiltren var skadade under problemperioderna,

vilket försämrade anläggningens kapacitet. Se ”Vidare utredningsarbete etc…” nedan.

Problemen föranledde klagomål och medieuppmärksamhet angående dålig

dricksvattenkvalitet.

Dricksvattenkvaliteten var som sämst någon vecka in i 2011 med värden på turbiditet kring

4 FNU, Al-rest över 1 mg/l, COD Mn över 7 mg/l och färg över 30 mg/l Pt.

4

3,5

3

2,5

2

Aluminium och Turbiditet, dricksvatten

Byte från Ekoflock

70 till ALS 12 jan.

Aluminium (mg/l)

Turbiditet (FNU)

Byte tillbaks till

Ekoflock 70

30 april

1,5

1

0,5

0

2010-06-01

2010-07-15

2010-08-26

2010-10-12

2010-11-23





COD och färg, dricksvatten

9

8

Byte från Ekoflock

70 till ALS 12 jan.

40

35

7

30

COD Mn (mg/l)

6

5

4

3

Byte tillbaks till Ekoflock

70 30 april

25

20

15

Färg (mg/l Pt)

2

10

1

5

0

0

2010-06-01

2010-07-15

2010-08-26

2010-10-12

2010-11-23





Diagram 4 och 5. Dricksvattenkvalitet juni 2010 – juni 2011 med inlagda trendlinjer.

Sid 8(12)

I samband med detta (v 2) byttes fällningskemikalien PAC provisoriskt till flytande

aluminiumsulfat (ALS). Dosering av ALS gjordes sedan i linjepumpgropen, analogt med

tidigare driftstrategi då ALG doserades där. Återgång till PAC gjordes i slutet av april.

Fällningen stöttades även med provisorisk dosering av polymer, med en doseringspunkt per

linje.

Ett acceptabelt dricksvatten avseende COD Mn och färg kunde därmed produceras resten av

denna vinter, dock tidvis med hög turbiditet och aluminiumrest.

Försök med en alternativ fällningskemikalie, Ekoflock 41, normalt ingen kommersiell

produkt, testades våren 2011 i fullskala några timmar. Anledningen till testet är att produkten

kemiskt är ett mellanting av Ekoflock 70 och ALS. Den har också driftmässigt vissa fördelar

jämfört med ALS.

Resultatet visade att Ekoflock 41 gav minst lika bra fällningsresultat som ALS, dessutom med

något mindre lutbehov.

Fällningsförsök 2010-2011

För att försöka förstå orsaken till driftproblemen under vintrarna 2008-2009 och 2010-2011

samt som underlag till förändringar i fullskala gjordes ett antal fällningsförsök i labskala. Alla

fällningsförsök har gjorts med endast lut för pH-justering / alkalisering samt utan

polymerdosering.

Undertecknad kan utförligare redovisa försöken (mats.strand@karlskrona.se / 0455-303305).

Försök 2010-12-08

Försök med högre fällnings-pH efter indikation vid fällning på andra vatten att detta kunde ge

bättre resultat.

Försöket visade att lågt fällnings-pH ger bäst resultat för Karlskrona VV.

Försök 2010-12-28 / 29

Försök med ALS i fullskala planerades för att se om bättre fällningsresultat kunde uppnås

med denna kemikalie vid vinterförhållanden.

Som underlag till detta gjordes labförsök för att hitta rätt dosering, lutbehov samt vad som

händer med flocken vid flockning följt av ny inblandning (simulering av fullskaleprocessen).

Dessutom testades en annan PAC-kemikalie, Ekoflock 60 som är mer lik ALS är Ekoflock 70.

Försöket visade, något oväntat, att bäst fällningsresultat uppnås med ordinarie

fällningskemikalie Ekoflock 70. Denna kemikalie reagerar också snabbast, även i det kalla

vattnet. De resultaten talade alltså tvärt emot det verkliga resultatet i produktion.

Sid 9(12)

Det anmärkningsvärda med försöket var att fällning med Ekoflock 70 gav en mer svårfiltrerad

flock. D.v.s. efter flockning i labskala tog det mycket längre tid att filtrera provet genom

filterpapper än för fällning med ALS.

Därmed lanserades teorin att fällning med PAC-produkter vid vissa vinterförhållanden ger en

andel s.k. mikroflock. Denna avskiljs vid filtrering genom pappersfilter, varför

vinterproblemen är svåra att upptäcka vid fällningsförsök i labskala.

Däremot kan dessa mikroflockar sannolikt delvis vandra igenom ett DynaSandfilter.

Försöket gav även ett svar på lämplig ALS-dos samt lutdos då ALS skulle testas i produktion.

Ekoflock 60 gav inte entydiga resultat i detta labförsök.

Försök 2011-01-19

Försöket gjordes delvis för att testa ytterligare ett par andra alternativa fällningskemikalier

som är mer lika ALS men ändå ger processfördelar jämfört med denna.

Avsikten var också att testa en doseringsstrategi där ALS stöddoserades till ordinarie

Ekoflock 70-dosering. Detta för att eventuellt kunna slippa polymerdosering vid en

vinterprocess.

Fällning med Ekoflock 70 testades också vid några olika temperaturer för att verifiera teorin

om mikroflocken från föregående försök, eller åtminstone förstärka teorin.

Försökets resultat visade att Ekoflock 41, en mellanprodukt vid tillverkning av mer

”avancerade” Ekoflockprodukter gav resultat lika ALS, möjligen också med bättre COD Mn -

reduktion.

Försök med Ekoflock 70 vid olika temperaturer styrkte teorin om mikroflock vid

vinterfällning. Då vattnet värmdes till 18 o C var det efter fällning lika lättfiltrerat som vid

fällning med ALS.

Resultatet av kombinationsfällning med Ekoflock 70 och ALS gav inte entydiga resultat.

Försök 2011-02-21

Ett försök med fällning med Ekoflock 70 vid olika temperaturer gjordes för att hitta en

temperatur då produktionen kan gå tillbaks till ordinarie process. Några ALS-prov gjordes

som referens.

Försökets resultat var inte helt entydigt. Indikationen var dock att fällning med Ekoflock 70

bör kunna fungera igen vid temperatur över 8-10 o C.

Sid 10(12)

Vidare utredningsarbete och åtgärder 2011 – effekt av åtgärder

Besiktning av DynaSandfiltren påbörjades våren 2011. Det visade sig då att spridningsanordningen

i botten på filtren skadats i många av DynaSandfiltren.

Skadorna beror troligen på hög slambelastning, då inte sanden hunnit tvättas fri från slam. Till

slut lyfts då hela sandbädden av vattenflödet och filtret måste stängas av. Då filtret stängs

faller sandbädden ner och kan knäcka spridararmarna.

Skadorna innebär att vattnet inte sprids över hela sandytan utan trycks upp centralt i filtret.

Den effektiva ytan i filtret blir då liten och kanalbildning uppkommer troligen.

Reparation av DynaSandfilter påbörjades september 2011. 12 filter renoverades under 2011.

Effekten efter reparation är tydlig. Kvaliteten efter fällning har förbättrats under hösten 2011,

trots att tidvis bara ¾ av filtren varit i drift samtidigt som råvattenkvaliteten varit dålig. Detta

visar att spridarhaveri sannolikt är en av de enskilt största anledningarna till de senaste årens

problem i DynaSandfilteranläggningen.

I början av 2011 presenterades erfarenheter från en annan kommun, där det framkommit att

effekten av stöddosering med polymer visar sig bero på uppehållstiden mellan dosering av

fällningskemikalie och polymer. För att få maximal effekt av polymerdoseringen i denna

kommun krävdes en uppehållstid på ca 90 s från PAC-dosering till polymerdosering.

Detta stämmer också med tidigare försök på Karlskrona VV med polymer som doserats precis

efter PAC-dosering och där ingen tydlig förbättring av fällningsresultatet kunnat ses.

Permanent polymerhantering med kontroll både av dosmängd och av doseringspunkt har

installerats från och med oktober 2011. Med polymer som stödkoagulent erhölls hösten 2011

bra fällningsresultat, trots den sämsta råvattenkvaliteten någonsin (färg maximalt 375). Detta

visar att de senaste årens dåliga resultat till stor del även berott på att polymer inte kunnat

doseras på ett kontrollerat sätt i fällningen.

Resultaten hösten 2011 visar också att använd PAC-produkt fungerar som fällningskemikalie

även under vinterdrift om polymer doseras med tillräcklig uppehållstid efter PAC-doseringen.

Det finns alltså sannolikt inget behov av att växla fällningskemikalie mellan sommar och

vinter eller vid avvikande råvattenkvalitet. De preliminära resultaten att ALS skulle ge bättre

fällning på vintern grundar sig på drift utan polymer.

En möjlig framtida driftstrategi är att fälla med PAC på respektive linje då vattnet är

varmt/råvattenkvaliteten är normal. Ingen polymerdosering bör behövas då.

Då råvattentemperaturen sjunker och/eller råvattenkvaliteten försämras flyttas PAC-dosen till

pumpvolymen före DynaSandfiltren och polymer doseras istället på respektive linje.

Detta måste utprovas.

Under 2011 har snabbfiltren i Karlskrona VV byggts om. 11 stycken parallella kolfilter har

byggts om till 5 sandfilter som följs av 6 kolfilter. Samtliga filter har kompletterats med s.k.

tritonbottnar för bättre funktion och driftsäkerhet. Effekten av detta blir att ev restflock och

olöst krita i huvudsak kommer fångas av sandfiltren. Kolfiltren avlastas och kan fungera som

avsett med lukt- och smakreduktion. Hela anläggningen har drifttagits under tidig vår 2012.

Avställning av filter under ombyggnad har inneburit en hel del störningar under 2011.

Sålunda kan de dåliga resultaten under sommaren 2011 till stor del kopplas till att endast 4

kolfilter var i drift denna tid. Samtidigt doserades inte heller polymer i fällningen samt

renovering av havererade DynaSandfilter hade inte påbörjats.

Sid 11(12)

Åtgärder enligt ovan under 2011-2012 har dramatiskt förbättrat dricksvattenkvaliteten. Störst

effekt har sannolikt renovering av havererade DynaSandfilter samt införande av väl

kontrollerad polymerdosering haft.

COD Mn dricksvatten

8

7

6

Start av DynaSandfilter-renovering

1:e septmeber

Driftstart av

sandfilter 6:e

februari

(mg/l)

5

4

3

2

1

Från drift av 4

till 6 kolfilter

13:e septmeber

Start av polymerdosering

i

fällning 5:e

oktober

0






2012-01-17

2012-02-17

Diagram 6. Förändring i dricksvattnets innehåll av organiska ämnen i relation till utförda

åtgärder från och med sommaren 2011.

Förbättringen av vattnets estetiska egenskaper, hur vattnet upplevs av kunderna, har märkts

tydligt under vintern 2011-2012. Dessa förändringar kan kopplas till att filteranläggningen

successivt blivit mer och mer färdigställd.

Turbiditet (grumlighet) dricksvatten, trendkurva

Lukt dricksvatten, trendkurva

(FNU)

2

1,6

1,2

0,8

0,4

0

11-01-03

11-02-03

11-03-03

11-04-03

11-05-03

11-06-03

11-07-03

11-08-03

11-09-03

11-10-03

11-11-03

11-12-03

12-01-03

12-02-03

12-03-03

STARK

TYDLIG

SVAG

OBETYDLIG

INGEN

11-01-03

11-02-03

11-03-03

11-04-03

11-05-03

11-06-03

11-07-03

11-08-03

11-09-03

11-10-03

11-11-03

11-12-03

12-01-03

12-02-03

12-03-03

Diagram 7 och 8. Förändring i dricksvattnets estetiska kvalitet från och med januari 2011.

Sid 12(12)

Framtida planering

Projektering av en ny pilotlina har gjorts 2011. Pilotlinan kommer att byggas i kommande

etapp på Karlskrona VV som påbörjas våren 2012 och blir klar under 2013. Pilotlinan

kommer att kunna användas bland annat för framtida driftstrategier vid olika

råvattenkvaliteter.

Med de driftproblem som varit normalläge de senaste åren har det varit omöjligt att bedriva

någon meningsfull optimering av driften över fällningen.

Våren 2012 kan viss systematisk driftoptimering av fällningen äntligen påbörjas. Pågående

renovering av DynaSandfilter och fungerande polymerdosering gör att kemikaliemixen i

verket nu kan trimmas.

Sålunda kommer till exempel doseringspunkter och -mängder av krita att trimmas. Bland

annat kanske en låg kritados i föralkalisering kan förbättra fällningsresultatet (jämför det

försämrade resultatet våren 2010 när kritadosering i föralkalisering upphörde).

2012 - 2013 slutförs den sista ombyggnadsetappen i processen på Karlskrona VV,

pumpstation till Johannishusåsen samt oxidationsvolymer för att kunna behandla vattnet från

Johannishusåsen. Efter detta kan verket börja trimmas på allvar mot bästa driftsäkerhet och

-ekonomi.

Mats Strand, processingenjör




Bilaga 8

Provisorisk kemisk fällning med ALS, flytande aluminiumsulfat

Bifogar produktdatablad för ALS-50 samt redovisning av omställning i drift från PAC till

ALS, 2 + 1 sidor.

Provkörning och fullskalig drift med ALS istället för PAC som

fällningskemikalie.

Förberedelser gjordes så att allt var klart för start Tisdagen den 11/1-2011 kl 07.00.

Fulla reservoarer var önskat men eftersom ett flertal vattenläckor uppstått kunde detta inte uppfyllas.

Innan verket stoppades på morgonen noterades alla driftdata noga så att en snabb återgång till ”normal” drift

skulle kunna ske. Turbmätarna rengjordes.

Försöket skedde på linje 1 och 4 enligt nedan:

”Halv nivå” i alkbassängen vid start.

ALS doserades i LPG i den extraledning som finns för PAC. Pumpen som användes är den lutpump som satt i

Langs för extra lut. ALS-containrar placerades i slamhallen. Slang drogs till LPG.

Extra lut doserades i LPG.

Klordos i oxidation ökades för skapa extra säkerhet.

Polymer doserades i påsticken för PAC på Dynasandlinjerna. Polymerutrustning placerades i slamhallen. Slangar

drogs till linje 1 och 4. Utrustningen startades och trimmades in av Chemical Equipments personal.

Doseringar meddelades av Mats Strand.

Riktlinjer :

Alkbassäng som vanligt med kolsyra-lut

Ett fällningsph över Dynasand på 5,8 ska uppnås(extra lut behövs)

Total lutdosering, alk+LPG = 22 + 75 l /h

En ALS-dosering av 160ml/m 3 skulle uppnås

En polymerdosering av 0,08g/m 3 skulle uppnås

Alla doseringar startades 07.45 och pH -LPG sjönk snabbt, då ökades lutdosering LPG och minskades samtidigt

i alkbassängen för att få en snabb förändring. Turbvärden förändrades inte nämnvärt förrän pH över dynasand

närmade sig 5,7. Därefter rasade turbvärdena på linje 1 från 2,38 till 1,22 och linje 4 från 1,99 till 1,23 och sen

vidare neråt under 1,0 på båda.

Då började lutdoseringen flyttas stegvis från LPG, kl 09.55 doserades all lut i alkbassängen då detta anses vara

normaldriftläge och ett stabilt pH i LPG och över dynasand hade uppnåtts.

Kl 12.00 började vattennivåerna tryta så försöket avbröts. Återgång till PAC .

Det bestämdes att snarast köra kemfällningen med ALS och polymer. Förberedelser för fullskalig drift inleddes

omedelbart.

Då läget var akut med nivåer och kvalitén på dricksvatten bestämdes att vi skulle ha bemanning av verket

24h/dygn tillsvidare. Nedtömning av PAC-tank 2 för fyllning av ALS gjordes. På natten så bröt en

förregling(trots att förreglingen var ”nollad”) dosering av PAC vilket innebar att vi under ca 45 minuter körde

verket helt utan kemfällning.

Fullskalig drift startades kl 20.30 den 12/1.

Vi startade med de doseringar som vid försöket och detta visade sig fungera. Bra pH och turbvärde uppnåddes

efter ca 2 timmars drift.

Men ett stort problem var nivåerna i reservoarerna som inte steg samtidigt som vi inte kunde öka produktionen

pga av begränsningar i doserpumparna av ALS och polymer. Under kvällen så kopplades ALS över till PACpumparna

vilket gav bättre reglering och flödeskapacitet då vi låg kvar med en grunddosering från ”lutpumpen”.

Slangpump till polymer rejektvatten dynasand kopplades in med polymer på linje 2 och linje 3 fick också en

”egen” pump. Linje 1,4 och 5 doserades från polymerstationen. På torsdagen hade vi stabila värden i verket och

ett bra vatten flödade nu ut i ett betydligt tätare ledningsnät vilket innebar att vi framåt kvällen började bygga

upp nivåerna i reservoarerna.

Dygnet runt bemanning upphörde kl 18.00 måndagen den 17 januari.

Patrik Hellsberg

ÃRSRAPPORT FÃR ÃR 2011 - Karlskrona kommun

Transform your PDFs into Flipbooks and boost your revenue!

Ã RSRAPPORT FÃR Ã R 2011 - Karlskrona kommun

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?

ÃRSRAPPORT FÃR ÃR 2011 - Karlskrona kommun
