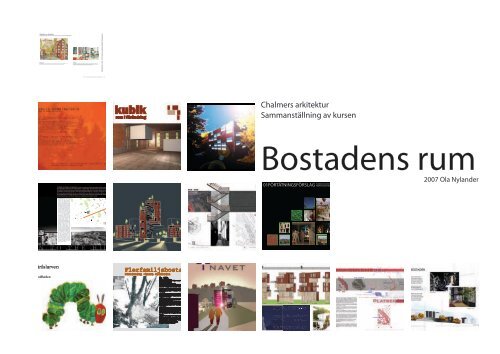

2007 Bostadens rum - rapporten screen.pdf

Bakgrund

I mötet med platsen framkom att ett bostadsområde med egen identitet skulle etableras mellan Norra Guldheden och Landala.

Associationer som uppstod vid mötet var gemenskap, intimitet, stadens brus och omslutande lövskog.

PUNKTHUSEN nås via en ny

lokalgata som rör sig upp för

branten från Egnahemsvägen.

Den nya lokalgatan följer de

nivåkurvor som präglar platsen.

Det skall vara möjligt för besökande

att parkera längs den nya gatan.

Parkeringarna skall tillsammans

med gångstråken ge rörelse till den

nya gatan. Ett parkeringshus för

de boende anläggs under den nya

lokalgatan. Från parkeringshuset

skulle de boende kunna nå sina

lägenheter via separata ingångar

genom källarplanet, som ligger

i nivå med parkeringshuset.

De tre husen ligger förskjutet i

förhållande till varandra. I den del

av uterummet som vetter mot den

nya gatan anläggs rumskapande

strukturer med betong som

sammanknytande material. Det

bildas naturliga nivåskillnader som

kan återkopplas till byggnadernas

uppbrutna fasad. Mot branten

lämnas naturen orörd och den

blandade vegetationen med

barrträd, lövträd och mossa lever

tätt inpå fasaden. Stigar och

trappor, upp till Raketgatan och

via andra stråk genom området,

behålls och utökas med ytterligare

gångstigar från den vändplats som

den nya lokalgatan mynnar ut i. De

nya punkthusens huvudentréer

vetter mot den nya lokalgatan

men de ges också entréer som

nås från Egnahemsvägen. De

två lägenheterna på plan -1 kan

förutom från trapphuset också nås

från en separat trappa på utsidan

av huset. Det ger en entréplats

som de boende själva kan utforma

och på så vis skapa en relation till

de boende på Landala.

Analys

Idag sker snabba förändringar i familjekonstalationer, arbetslivet och i vårt samhälle. Det finns därför en efterfrågan

av bostäder att klara av att bemöta dessa förändringar genom att själva vara flexibla. De här snabba

förändringar medför ett ökat behov av trygghet och stabilitet hos människan att vila i.

CTH ht -07. Grupp 1: Sanna Findahl, Björn Ehrlemark, Hanna Roos och Ellen Boyd 01:01

B

Situationsplan

1:1000

B

VY FRÅN GULDHEDEN MOT NO

Patricia Gibbs Canova

AnnaKarin Stråhle

Anna Sofia Wannerskog

Anna Memel Törnebäck

Grupp 1:3

1:6

Simon Lundholm, Therese Nyberg, Ylva Frid

Grupp 01:04 Niosha Saadatirad, David Palmberg, Andrea Sandin

Kurs: Bostadens rum, CTH 2007

I centrala Göteborg finns ett behov

av förtätning. Stadsbyggnadskontoret

föreslår ett antal områden på

Norra Guldheden för ny byggnation.

Området för detta förtätningsförslag

är beläget i den östra delen av Norra

Guldheden, i sluttningen mot

Landala. Stadsbyggnadskontoret

föreslår 80-100 lägenheter i 4-5

punkthus, cirka 5 våningar höga.

08.01 CTH Arkitektur HT07

Anna Larsson Catharina Dahl Martin Livian

Stabilitet och flexibilitet

Lägenheter som kan växa och krympa, med en varm och stabil kärna.

FLERFAMILJSBOSTÄDER Förtätning av Norra Guldheden

kubik

rum i förändring

Chalmers arkitektur

Flexibox

Sammanställning av kursen

KONCEPT – Idé och bakgrund

Projektets koncept, som handlar om flexibilitet, om öppet/slutet och om

förhållandet mellan ute/inne, bottnar delvis i hur vi upplevde platsen och

dess historia men kan också ses som konsekvenser dragna ur idé, de

möjligheter vi fann när vi utforskade vår funktionskärna. Vår Flexibox.

Vi ville skapa förutsättningar för de boende att själva strukturera sina lägenheter

och ge dem möjlighet att släppa in naturen, utsikten och solljuset efter

Bostadens rum

var och ens behov. För att uppnå detta valde vi att arbeta inifrån och ut. En

funktionskärna i varje lägenhet möjliggjorde stora öppna ytor och tillsammans

med en schakt- och pelarstomme uppnåddes en fullständigt fri fasad.

PLATSEN ÄR NORRA GULDHEDEN. Projektet innebär att förtäta sluttningen mellan bostadshusen på Raketgatan

och Egnahemsvägen med nya flerbostadshus. Området ligger 70 meter över havet och lutar brant ner mot Göteborgs

innerstad. Vi har valt att förtäta området med tre punkthus som myllrar och vrider sig fram över sluttningen. I punkthusen

tas känslan av höjd upp rumsligt i raka axlar genom lägenheterna, i utposter som går ut i fasad, och ut över mark.

När man närmar sig området kan man redan på håll se sin lägenhet och hur dess rum ger uttryck i fasad. Om man

ser på lägenheterna en längre stund kan man finna att deras placering i förhållande till varandra följer ett mönster. En

rationell stomme ger utrymme för rummens utvidgning och fasadens uttryck.

FLERBOSTADSHUS

01FÖRTÄTNINGSFÖRSLAG NORRA GULDHEDEN

2007 Ola Nylander

0 50m N

R05:01

U Flerbostadshus N Norra Gluldheden T O Bostadens T rum HA2

E Jonatan HAndersen ICarolina LFredriksson LJohan SLund

Kvarteret Fjärilslarven

Förtätning i Norra Guldheden

Flerfamiljsbostaden

Förtätning -Norra Guldheden

Ellen Oldén

Maria Poll

Axel Robach

A2 Grupp 9


20071023

Huskropparna är formade som skivor

som skär in i berget. Detta är för att

ta tillvara på naturen som finns i

området och för att kunna skapa

entréer från två håll. Området ligger

centralt med närhet till både kommunikationer

och service. Nedanför

finns Landalatorg, och ovanför finns

Guldheden.

Hiss och trappor ligger på den norra

sidan av huset, kommunikationen syns

på utsidan. På den södra sidan av

huset har alla boende möjlighet att

komma ut på sin egen balkong.

Den nedre entrén till huset är generöst

utformad som en vinterträdgård,

en naturlig plats för de boende. Där

finns bänkar, postfack och ingången

till tvättstugan.

Lägenheterna är tänkta att passa

människor i olika skeden i livet. Allt

från äldre till barnfamiljer och studerande.

Därför finns det möjlighet att

slå samman lägenheterna i höjdled.

DIG DEEP

Situationsplan 1:1000 Nh

Malin Stengård, Jenny Anderson, Lina Nilsson

071023 16:1

Lång sektion 1:1000

Sektionen visar uppe till vänster punkthus i Norra Guldheden och nere

till höger Landala med dess lamellhus.

C

M

Y

CM

MY

CY

CMY

K

Tomten utgörs helt och hållet av en brant som sträcker sig mellan de två

stadsdelarna Landala och Norra Guldheden. Trots närhet till de båda

stadsdelarna finns det ingen naturlig koppling till någon av dessa. Användningsområdet

i dagsläget är främst allmänutnyttjat grönområde.

En viktig utgångspunkt var att ta tillvara på brantens möjligheter och förtydliga

dess lutning och klättring. Kvaliteten som grönområde bevaras i mesta

möjliga mån. Förslaget strävar även mot ökad kommunikation stadsdelarna

emellan.

Tre grupper loftgångsförsedda lamellhus placeras mellan öppningarna i

stadsplanen för maximala ljusförhållanden och siktlinjer längs loftgångssystemen.

På så sätt sparas stora bevuxna grönområden. Husen placeras i

sluttningen och deras formspråk styrs av densamma. Klättringen i backen

medför en trappning i såväl fasad som lägenhetsform.

Genom utformningen av de nya bostäderna skapas passager mellan Landalas

lamellhus och punkthusen uppe på Norra Guldheden både för befintliga

och blivande invånare. Entréer för varje loftgångssystem placeras

både i anslutning till Egnahemsvägen vid sluttningens fot och Raketgatan

på toppen för att ytterligare stärka kopplingen mellan stadsdelarna. Den

visuella sammankopplingen med förtätningen och husens vinkelräta placering

får sin fysiska motsvarighet i diagonala promenadstråk.

I det här projektet ligger fokus på de tre mittenhusen. Av totalt 90 lägenheter

ligger 27 stycken i den projekterade delen.

Den södra loftgångssamlingen är lägst och innehåller minst antal lägenheter.

Norrut ökar sedan successivt byggnaderna i nivå och antal lägenheter.

Detta för att skapa en stark klättrande vy när man anländer till platsen

från Egnahemsvägen.

inspiration inledning wee jkjk.pPage 1 2007-10-23 20:57:58

SEKTION A-A

TILLHÖRANDE

BYGGNADER

PROJEKTERADE

BYGGNADER

PARKERING

OMRÅDESPLAN SKALA 1:1000

Helena Sandberg

Sara Smibacker

Jens Zackrisson

PIPPIHUS ÄR EN SLAGS

PARPUNKTHUS

INSPIRERAT AV TRÄDKO-

JOR OCH FÅGELHOLKAR

DET PLANERAS BYGGAS FLER-

BOSTADSHUS MELLAN NORRA

GULDHEDEN OCH LANDALA. PÅ

PLATSEN FINNS IDAG ETT

GRÖNOMRÅDE BESTÅENDE AV

ORÖRD SKOG, VILKET FUNGERAR

MESTADELS SOM RASTPLATS

FÖR HUNDAR OCH SOM LEK-

PLATS FÖR DET NÄRBELAGNA

DAGISET. VI ANSER DET DÄRFÖR

VARA EN RELATIVT BRA PLATS

ATT BYGGA PÅ , FÖRUTSATT ATT

MAN RESPEKTERAR BEFINTLIG

MILJÖ OCH BEBYGGELSE SÅ

LÅNGT DET GÅR.

EXEMPELVIS HAR FLER-

BOSTADSHUSEN I NORRA GULD-

HEDEN EN FANTASTISK UTSIKT

ÖVER STADEN, OCH SÅ VILL VI

ÄVEN ATT DET SKA FÖRBLI.

VI VILL LÅTA DEN ORÖRDA NA-

TUREN TA VID TÄTT INPÅ

HUSKROPPARNA, VARFÖR VI

HAR VALT ATT PLACERA GE-

MENSAMMA YTOR MELLAN HUS-

PAREN I FORM AV EN GENERÖS

TAKTERASS. TAKTERASSEN HAR

EN FIN UTSIKT ÖVER LANDALA-

HUSENS TAKÅSAR OCH PÅ SOM-

MAREN FUNGERAR DEN SOM

SOLPLATS. OCKSÅ TRAPPHUSET

INUNDER BJUDER PÅ UTRYMME

FÖR UMGÄNGE.

PÅ GULDHEDSGATAN FINNS DET

IDAG EN MYCKET VACKER VILD-

VINSBEVUXEN ÖPPNING I

MUREN. VI VILL ATT DENNA VILD-

VINSPORT SKA FUNGERA SOM

ENTRÉ TILL VÅRT KVARTER,

VARFÖR VI BINDER SAMMAN DE

TVÅ MED ETT VILDVINSKANTAT

GÅNGSTRÅK, VIA EN NYBYGGD

TUNNEL UNDER EGNAHEMSVÄ-

GEN.

VI VÄLJER ATT PLACERA VÅRA FLERBOSTADSHUS LÅNGT NED PÅ SLUTTNINGEN, MED NÄRHET TILL EGNAHEMSVÄGEN OCH

LANDALA. DÄRMED SKYMMER DE INTE DE BAKOMLIGGANDE HUSEN I NORRA GULDHEDEN OCH EN STOR MÄNGD SKOG KAN BEV-

ARAS PÅ DEN ÖVRE DELEN AV BRANTEN. VÅRA HUS ÄR NÄTTA TILL KARAKTÄREN OCH SEX VÅNINGAR HÖGA, DÄR VARTANNAT

HUS HAR SOUTERRÄNGVÅNING. UNDER HUSEN PLANERAS ETT GARAGE ATT BYGGAS. SAMTLIGA HUS FÖRBINDS DIREKT MED

DETTA GENOM HISSCHAKT.

AV: ERIKA LUNDÉN & MARIANN GRUNDVALL , A2, HT-07, GRUPP 25, BILD 1

Projekt: Flerbostadshus

Punkthus intill Norra Guldheden

Bakgrund

Området som ska förtätas är i dagsläget en starkt kuperad

naturtomt mellan Norra Guldheden och Landala i centrala

ABO125 Göteborg. Vegetationen består mestadels av sly och mindre

BOSTADENS träd av främst RUM björk och lönn. Platsen sluttar i nordöstlig

riktning och är med sina höjdskillnader på många ställen

svårtillgänglig. Det är ändå ett uppskattat grönområde bland

de boende i närområdet. Det bildar en viktig gräns mellan

Norra Guldhedens välkända grannskapsenhet från fyrtiotalet

I det här projektet och det nedanförliggande har vi låtit två Landala huvudgrepp med dess styra rader oss. av höga

lamellhus från sjuttiotalet. Samtidigt utgör sluttningen en viktig

kommunikationsväg ner till Landala med dess serviceutbud.

Det ena huvudgreppet fick vi av platsen: vildvuxen terräng i

Norra Guldheden. Vi har i projektet Den här strävat gröna efter oasen att bevara mitt områdets i staden karaktär verkade ha

av gränsland och kommunikationsled. En viktig utgångspunkt

ett stort värde bland de boende i området. Med det i åtanke

i projektet har därför varit att husen ska göra så lite anspråk

bestämde som vi möjligt oss på för den att omgivande projektet marken skulle och infoga ha ett sig i grönt denna. tema.

Kanske kan Detta vi har ersätta lett till avväganden gröna ytor avseende vi “tar” husens med bredd nya och ytor som

utformning. Det har också varit viktigt att ge de nya bostäderna

förutom grönska och tomten tillför en egen något karaktär mer och för enhetlighet. de boende i området?

Huvudgrepp nummer två hade vi med oss från början. Vi var

överens om att många av dagens trapphus och ytor omkring

bostadshus upplevs som otrevliga och otrygga. Anledningen

kan vara att trapphusen bara finns för att passeras och på så

sätt träffar man sällan sina grannar. Vi tror att om man istället

skulle kunna se mer av sina grannar skulle man känna sig tryggare.

Vi ville införa fler sociala ytor i bostadshuset, både i trapphuset

och husen emellan.

Snok[en]

P.L.Z.


PÅ NORRA GULDHEDEN

Området

Norra Guldheden, ett område av riksintresse för sin karaktäristiska 40- och 50-tals bebyggelse,

är beläget på en bergsplatå med branta sluttningar ned mot Annedal och Landala.

Grundtanken med bebyggelsen på Norra Guldheden var att skapa gemenskap

inom grannskapet genom att integrera servicebutiker och andra verksamheter i bostadsområdet.

Man hade även trädgårdsstaden som förebild och ville ha ett samspel mellan

bebyggelse och natur.

Idag har Norra Guldheden en åldrande befolkning och står snart inför ett generationsskifte.

Serviceverksamheterna på Guldhedstorget, Norra Guldhedens närcentrum har

svårt att överleva. Genom att förtäta området vill man skapa centralt belägna bostäder

samt ge nya möjligheter för verksamheterna att blomstra.

Man föreslår förtätning i fyra olika områden. Det projekterade området är långsmalt

och sluttar från Guldhedsberget i väster mot Landala i öster. Största delen av området

består av lövskog som ofta nyttjas av de närboende. Egnahemsvägen leder in till det

planerade bostadsområdet från Guldhedsgatan. Det nns även trappor och stigar som

korsar området och förbinder Norra Guldheden med Landala.

SEKTION A-A

SKALA 1:1000

A

A

D I G D E E P

17:01 ELIN ARONSSON, DAVID BERGMAN, ELIN EKMAN

Förslaget utgörs av fyra punkthus löst sammanhängande i en bågform

som följer branten samt befintliga gränser i form av vägar och närliggande

bebyggelse.

Grupp 18

Elina Friberg

Ola Klåvus

Elin Erlansson

Thor-Oscar Fagander 18:01

Sara Förbom Emil Lundh Milla Mon Persson

GRUPP 20:

SITUATIONSPLAN

SKALA 1:1000

Grupp 21. Livia Winkler Susanna Åkerman

Matti Örjefelt.. Plansch 1

bak o fram

PÅ DJUPETBest of ‘84

BOSTADENS RUM

PIPPIHUSEN I NORRA GULDHEDEN

KONCEPT

Vårt koncept bygger runt ett ord; djup. Ett stort begrepp med många

tolkningsmöjligheter som med lätthet kan appliceras på tankar om rumsligheter.

Att välja att arbeta med djup handlar om att intressera sig för kontraster.

Utan mörker - inget ljus, utan trånga ytor - mindre känsla av öppenhet.

Det är även ett sätt för oss som grupp att ta ett helhetsgrepp på projektet,

samla alla tankar under samma tak och skapa en känsla av sammanhang.

N

Förtätning

Guldheden

4 punkthus i en båge längs bergets kant skapar

en linje som sammankopplar guldhedens

punkthus med lamellhusen i Landala.

Varje punkthus består av två huskroppar som

hålls samman av en glasad entréhall. Huskropparna

varierar i höjd i kontrasterarande riktning

mot tomtens lutning.

THE

MERGE


skala 1:1000

Förslag 26

Jenny Andersson

Arvid Törnquist

A2 HT-07

Detta är redovisning nummer två i en serie av kurs- och

projektredovisningar gjorda efter genomförda projekt inom ämnet

Bostadens arkitektur på Chalmers. Projekt 1, masterkursen Housing

Inventions genomfördes och presenterades våren 2007.


Chalmers arkitektur

Abo 125, årskurs 2, läsår 2007

Ägare: TKARK

Betygskala: UG - underkänd, godkänd

8,0 Poäng (ECTS 12,0)

Institution: 55 – ARKITEKTUR

Nivå: A

Undervisningsspråk: Svenska

0197Projekt, del A Lp 1, 4p

0297 Projekt, del B Lp 2, 4p

Layout: Karin A. Cederblad

© Chalmers Arkitektursektion, där ej annat anges.

Examinatorer:

9824 Adj Professor, docent, Ola Nylander

9165 Bitr Professor, docent, Sten Gromark

Sammanställning av kursen Bostadens rum, 2007

Innehållsförteckning

Kursprogram s. 5

Schema s. 7

Dagskisser s. 17

Dagskiss 1 s. 19




Övningsuppgift 1 s. 25

Presentation av uppgiften s. 27

Modellbilder & Planskisser s. 33

Studieresa s. 55

Program s. 55

Bilder från resan s. 56

Seminarium s. 58

Övningsuppgift 2 s. 61

Presentation av uppgiften s. 63

Samtliga förslag s. 71

modell - satdsbostaden s.267

kritikermall s.291

Program för kritiken s.293

Enkät svar s.295

Medverkande lärare, handledare och kritiker s.301

Litteraturlista s.302

3

Sammanställning av kursen Bostadens rum, 2007.

Obligatorisk baskurs för årskurs 2, Chalmers Arkitektur

4

Syfte

Syftet för kursen Bostadens rum är att studenterna skall erhålla grundläggande baskunskaper

om bostadens arkitektur, dess historia och utveckling, dess funktioner,

energibalans, bostadstyper, hållbarhet och ekonomi, samt regelverk. Studenterna

skall även erhålla förståelse för bostadens betydelse för samhället, för olika grupper

av människor i olika kulturer och under olika historiska skeden.

Lärandemål

Studenterna skall efter avslutad kurs kunna:

• Gestalta bostäder med insikt om estetiska värden i material och detaljer, i rumsgestaltning

och upplevelserika rumssammanhang samt bostadens samverkan med

stadsrum och samhälle.

• Gestalta bostäder där myndigheterna krav, regelverk och gällande normer är uppfyllda.

• Gestalta bostäder med insikt om betydelsen av livscykelkostnader, ekologisk hållbarhet,

låg energiförbrukning och etiska ställningstaganden.

Tillgänglighet – en viktig del av kursen Bostadens rum

Ur GP – 2006.

• Gestalta bostäder för olika typer av boende och på olika platser i samhället.

• Gestalta bostäder med erforderlig generalitet och flexibilitet. Attraktiva bost äder

för dagens och morgondagens behov.

Innehåll

Kursen bygger på projektstyrd undervisning. I två konkreta gestaltningsuppgifter

- en markbostad och ett flerfamiljshus - undersöks och tränas – den teori som erhålls

genom litteratur, föreläsningar och seminarier. Övningsuppgifterna utgår från

aktuella platser och projekt i Göteborg med omnejd. De verktyg som studenterna

använder är skissen och modellbyggande. Projektet har en egen kursbok.

Följande fyra delar är centrala:

• Kunskap om bostadsrummet med avseende på mått, funktioner, möblering,

material, detaljer, omslutenhet, generalitet och ljussättning.

• Kunskap om bostadens rumsorganisation med avseende på rumsekvenser,

rörelse, flexibilitet, axialitet samt privat och offentligt.

5

• Kunskap om olika lägenhetstyper, deras kvaliteter och möjligheter samt

historiska utveckling.

• Kunskap om olika hustyper, med principer för kommunikation i lamellhus,

punkthus, loftgångshus, stadsvillor och markbostaden.

Organisation

Kursen omfattar:

• Fyra dagskisser

• Två övningsuppgifter Markbostaden och Flerfamiljshus.

• Seminarium

• Studieresa

• Handledare på ritsalen c:a 2 ggr per vecka

• Drygt 10 Föreläsnin

Examination

För betyget godkänd krävs inlämnade och godkända projekt, genomförda och

godkända övningar och kritiktillfällen, 80 % närvaro vid föreläsningar samt

deltagande i litteratur-, studieresa och seminarier

Göteborg augusti 2007

Ola Nylander

Sten Gromark

6

Schema A2 Bostadens rum 2007

chalmers arkitektur

Adjungerad professor Ola Nylander tel 0730-346348, epost nylander@chalmers.se

Bitr professor Sten Gromark tel 2338, epost sgromark@chalmers.se

Version : 8/31/2007 9:57 A2 Höstens schema v34-41

v 36 3 – 7 september 2007

Dag Plats Fm 9-12 Em 13-16

Måndag 3/9 Sal A4H Introduktion av Bostadens rum.

Kursens syfte, metod, målsättning

Föredrag Bostaden som arkitektur

Ola Nylander

11.30 Information om kommande

läsår. Matts Hejl & Ola Nylander

Tisdag 4/9 Sal VK 09.00 Introduktion Dagskiss 1

Bostadsrummet

Onsdag 5/9

Sal VK em

Ola Nylander

09.00 Handledarpresentaion

Därefter i respektive ritsalsgrupp -

träff med handledare och diskussion

om dagskisserna.

Ritsalsinstallation och inläsning av

kurslitteratur.

Dagskiss 1, Bostadsrummet

13.00 Introduktion Dagskiss 2

Rumsorganisation

Ola Nylander

A-salen

16-18

Gästföreläsning

Enligt separat schema

Torsdag 6/9 Dagskiss 2 Rumsorganisation Genomgång med handledare av

Dagskiss 2

Fredag 7/9

Stadskansliets

hörsal

9 – 9,45 Övningsuppgift

Markbostaden presenteras.

Ola Nylander

Projekttid

(Gustaf Adolfs

Torg)

10 -11 Projektplatsen Solstrålegatan

Presentation av stadsplanarkitekt

Sophia Älfvåg

Vi besöker tillsammans platsen

Spårvagn 5 eller 6 mot Länsmansgården, till

ändhållplatsen Daggdroppegatan. Därifrån är

det 2-300m till Solstrålegatan och platsen för

projektet..

7





ver : 31.08.2007 9:57

A2 BOS 05 Schema.doc

37 10 – 14 september 2007


Måndag 10/9

SAL VK

Väg o Vatten

till höger från

A-husentrén.

9-11 Radhus i Amsterdam

Arkitekt SAR MSA Kaj Granath

Tekn dr, Jönköpings Högskola

Projekttid

Tisdag 11/9 SAL VK Projekttid 13-14 Trygghet i det lilla

grannskapet

Onsdag 12/9

Torsdag 13/9

OBS tiden

A-salen

16.45 - 18

Projekttid

Gästföreläsning: Lennart

Ljungberg Vd Hällefors bostäder

Om konstens betydelse

Sal VK 9-11 Hur ser husen ut år 2050

och 2100? Passivhus i ny och

befintlig bebyggelse.

Arkitekt SAR MSA Hans Eek

Sociolog Sören Olsson

Göteborgs universitet Projekttid

14-17 Handledare på ritsalen

Anna Lilja, Lisa Wingård, Ola

Nylander är extra handledare

Handledningsinslag: Att bygga en

enkel modell

Genomgång av projekten

Handledare gör genomgångar i

grupper om tre studenter.

2219, 2209, 2248, 2271, 2265

Enl separat schema

Anna Lilja, Lisa Wingård, Ola

Nylander är extra handledare

Projekttid

Fredag 14/9 Projekttid Inlämning av projekten kl 18

Förslagen placeras på angiven

plats på A-gården.

8







Måndag 17/9

Sal meddelas av

Karl Gunnar

Olsson

Byggnadskonstruktion

Värme – energi i bostaden

Karl Gunnar Olsson och

Mihail Serkitjis

Tisdag 18/9 Sal Byggnadskonstruktion












Onsdag 19/9

Torsdag 20/9

Fredag 21/9

A-Salen 16-18

Årkursen delas i fyra grupper.

Grupp 1 & 2 Dataundervisning

Stefano D’Elia

Grupp 3 & 4 förebereder sig inför

seminarium

Gästföreläsning – Gert Wingårdh




Grupp 1 & 2 förebereder sig inför

seminarium

Kritik av MARKBOSTADEN

I mindre grupper

Vi är på ritsalarna plus

2265, 2248, 2271, 2219, 2209

Plats och grupper meddelas

senare




Grupp 3 seminarium med Lisa

Wingårds i rum 2265

Grupp 4 seminarium med Sten

Gromark i A4H




Grupp 1 seminarium med Claes

Johansson i rum 2265

Grupp 2 seminarium med Sten

Gromark i A4H

Kritik av MARKBOSTADEN

I mindre grupper

Pekka, Thomas, Anna Lilja,

Silvia, Claes, Sten, Ola, Lisa c:a

10 förslag vardera

9







Måndag 24/9 A-salen 09.00 Intro Dagskiss 3

Plantyper

Tisdag 25/9

Onsdag 26/9

A-salen

Presentation av ritsalsgrupper

vilka ni skall arbete inom med

Dagskisserna 3 och 4.

Ola Nylander

9-12 Genomgång av

Dagskiss 3

Vi är i rum 2209, 2219, 2248

2265 och 2271, enligt sep

scehma

Respektive handledare

presenterar Dagskiss 4.

Dagskiss 4 Hustyper

Gästföreläsning Kjell Forshed

Dagskiss 3,

Plantyper

Dagskiss 4 Hustyper

13-16 Genomgång av

Dagskiss 4

Vi är i rum 2209, 2259, 2248

2265 och 2271, enligt sep

scehma

Torsdag 27/9 A-salen 09.00 Övningsuppgift

Stadsbostaden presenteras.

Ola Nylander

Vi besöker platsen

Projekttid

10.00 – 12 Den Europeiska

bostadsfronten

Sten Gromark

Fredag 28/9

Avresa kring

7,30, tillbalka

kring 21

Studieresa till Köpenhamn

Program kommer

Studieresa

10





v 40 1 – 5 Oktober 2007


Måndag 1/10 A-salen em Årkursen delas i fyra grupper.



Grupp 3 & 4 Projekttid

13-16 Sten Gromark Den

Europeiska bostadsfronten,

del 2

Tisdag 2/10 A-salen 9 – 10,15 Housing

Innovations?

Onsdag 3/10

Arkitekt SAR MSA Tekn dr

Fredrik Nilsson

10,45 - 12 Förtätning av

Norra Guldheden

Arkitekt SAR MSA Maria

Lissvall, Stadsbyggnadskontoret

Projekttid




Grupp 1& 2 Projekttid

Projekttid

A-salen


Torsdag 4/10 Projekttid Projekttid

Handlledare på ritsalen

Fredag 5/10 SAL VK Projekttid 13-14.15 Tillgänglighet i

bostaden

Arkitekt SAR MSA Eva Helgesson

14,45-16 Nya svenskar – nya

bostäder

Arkitekt SAR MSA Behnam Sharo

11





v 41 8 – 12 oktober 2007


Måndag 8/10

Stommar i Flerbostadshuset






Tisdag 9/10 Projekttid Projekttid

Handledare på ritsalen

Onsdag 10/10



Mihail Serkitjis Ritsal 1

Projekttid övriga grupper





A-salen 16 – 18

Gästföreläsningd

Tomas Wikström?

Torsdag 11/10





Mitt-genomgång

Handledare gör genomgångar

med respektive grupp. Varje

grupp tecknar sig för en

handledarkonsultation med valfri

handledare.

Vi är i 2209, 2219, 2248 och

2271 samt 2259

Fredag 12/10









12





v 42 15 – 19 oktober 2007


Måndag 15/10 Projekttid Projekttid



Onsdag 17/10

Projekttid

Projekttid

Studion


Torsdag 18/10 Projekttid Projekttid


Fredag 19/10 Projekttid Projekttid

13





v 43 22 - 26 oktober 2007


Måndag 22/10 Projekttid Projekttid


Onsdag 24/10 Inläsning Inläsning

Inlämning kl 18.00.

Torsdag 25/10 A-salen

Kritik av projekten

9-9.40 Bostadskvalitet

Kia Bengtsson, arkitekt SAR

Gästkritiker

Lärare, elever och gästkritiker

kommenterar projekten.

Kritik



Fredag 26/10 A-salen Kritik av projekten

9 – 9,40 Att bygga bostäder i

Göteborg

Lena Andersson, arkitekt SAR

MSA, projektutvecklare HSB

Göteborg

Gästkritiker






14





v 44 29 oktober – 2 november 2007


Måndag 29/10 A-salen 9 – 9,40 Att bygga bostäder i

Göteborg

Lina Lindquist, arkitekt SAR

MSA, projektutvecklare

Skanska Nya Hem




Gästkritiker




Tisdag 30/10 A-salen 9 – 9,40 Bostadskvalitet

Kajsa Krona, arkitekt SAR

MSA, KUB arkitekter

Gästkritiker




Process och utveckling i

projektgrupperna.

Handledarna Claes, Anna,

Thomas och Pekka går igenom

projektgruppernas arbeten

AVSLUTNING

15

Dagskisser

Kursen inleddes med Dagskiss 1 och 2 där grundläggande kunskaper om

bostadens rum och bostadens rumsorganisation presenterades. Dagskiss 3,

lägenhetstyper och Dagskiss 4 Hustyper inledde arbetet med Övningsuppgift

Flerbostadshuset.

Varje dagskiss inleddes med en introducerande föreläsning och följdes upp

med ritsalsvisa genomgångar med handledare. I kursboken Bostadens rum

fanns ytterligare information om dagskissernas problemområden.

Dagskiss 1 – Bostadens rum

I en inledande dagskiss skall ni studera mått, ljussättning, tillgänglighet, möblerbarhet och

inredning av bostadens rum. Syftet med Faktablock 1 är att ni skall bli medvetna om erforderliga

mått för bostadens olika rum. Kunskapen om hur stort ett fungerande rum bör vara är

fundamental för övriga kommande Faktablock och övningsuppgifter.

Ni skall med stöd av den information som finns i aktuella krav, normer och föreskrifter om

bostaden i plan gestalta följande rum:

• Sovrum

• Vardagsrum

• Kök med matplats alternativt kök där matberedning och matplats är skilda åt.

• Badrum där tvättmöjlighet ingår, antingen integrerad i badrummet eller placerad i ett separat

rum.

• Entré

Följande information skall redovisas för respektive rum:

• Måttsättning med rummets huvudmått och delmått för öppningar.

• Möblering enligt den uppgift/funktion som rummet har. Det är en kvalitet om rummen kan

möbleras på minst två olika sätt.

• Area för rummet

• Läge och storlek för öppningar i yttervägg för fönster, fönsterdörr.

• I sovrum, kök och vardagsrum skall ni visa läge för minst två dörröppningar.

Ni presenterar varje rum i skala 1:50 på en liggande A3. Handritat.

Information om rumsmått och detaljer finns sammanställt i kursboken Bostadens rum – kapitel

Bostadens rum, mått och detaljer.

Ola Nylander

Exempel på tidigare

Dagskissinlämningar.

Ovan entré, nedan sovrum.

19

Dagskiss 2 – rumsorganisation

I Dagskiss 2 skall ni undersöka rummens samband med varandra i en radhusbostad.

I Form av en dagskiss skall ni arbeta med ett brett husmått på 8 meter

och ett smalare på 5 meter. Lägenheterna ni skall skissa på skall vara omkring

80-140kvm.

Kunskapen om bostadsrummets mått är en viktig utgångspunkt för Faktablock

2.

Frågor som ni skall studera i Faktablock 2 är:

• Vilka rum bör ha samband med varandra.

• Entréns läge och samband med övriga rum

• Kvaliteter såsom genomsikt och rumsfiler, olika rörelsemöjligheter mellan

rum och delar av lägenheten - rundgång exempelvis.

• Privata och offentliga delar av huset.

• Relationen mellan bostadens rum och stadens rum. Utformningen och betydelsen

av gränsrum såsom burspråket, balkongen, loggian, arkaden, terrassen

och altanen.

Ni redovisar med en plan – 8 meters bredden och en plan med 5 meters bredden.

Lägenhetsdjup är i båda fallen 10meter. Skala 1:100. Era ritningar handritas.

Information om rumsorganisation ges i den introducerande föredragningen och

i boken Bostadens rum kapitel – Bostadens typologi, och de sex redovisade

bostadsexemplen från samma bok, samt i Bostadens som arkitektur.

Exempel på skisser ur tidigare

Faktablock 2 inlämning.

Ovan rumssamband.

Mellersta bilden visar axialitet,

rundgång mm.

Nedre bild visar olika rum och

deras placering i lägenheten.

Ola Nylander

20

Dagskiss 3 Bostadens plantyper

Syftet med övningsuppgift 3 är att ni i de nya projektgrupperna förutsättningslöst skall

studera rum och rumsorganisation för ett par olika typer av lägenheter Vilka fördelar har de,

vilka svagheter? Bör fler lägenhetstyper läggas till listan?

Med dagskiss 3 inleds övningsuppgift 2, Stadsbostaden. Dagskiss 3, tillsammans med dagskiss

4 är ett sätt för er att utreda många olika möjligheter i lägenhetstyper och kommunikation/hustyp.

Genom dagskisserna 3 och 4 kommer ni att få en repertoar av möjliga sätt att gå

vidare i Övningsuppgift 2, Flerbostadshuset.

I en inledande föreläsning presenterades olika lägenhetstyper:

• Centralrumsplanen

• Mittdelsplanen

• Den zonerade planen

• Den funktionsdelade planen

• Den neutrala hallen

Dagskissen är en renodlad planövningsstudie där ni gör en lägenhet för varje lägenhetstyp.

3-5 rum och kök c:a 70-110 kvm. Det som ni skall undersöka är vad lägenhetstyperna innebär

för bland annat:

• Genomsiktsmöjligheter

• Indelning i privat och offentligt

• Kommunikation inom lägenheten

• Möjliga entréförhållanden

• Area

• Rumssamband

• Ljusföring

Dagskiss 3 redovisas i A3 med en lägenhet uppritad i skala 1:100 tillsammans med en kortfattad

analys. Dagskissen diskuteras med er handledare vid kommande träffar på ritsalen.

Verktyg är skissen, med penna och papper. Kunskapen från tidigare dagskisser om rum och

rumsorganisation samt föreläsningar är grundläggande information tillsammans med kapitel

Bostadens struktur, från kursboken ”Bostadens rum”. Ytterligare information kan hämtas i

Floor plan manual, och Singel Family Housing (se material på hemsida och litteraturlista).

Exempel på tidigar dagskisser 3, finns på baksidan.

Ola Nylander

21

Dagskiss 4 Bostadshuset och kommunikation

I dagskiss 4 skall ni utreda de olika möjligheter som erbjuds i respektive hustyper:

Lamellhuset, Punkthuset, Stadsvillan och Loftgångshuset. Avgörande är att kommunikationen

– entréhall, trapphus, trapphall – skiljer sig åt i respektive hustyp. För de olika

hustyperna är det också lättare att använda vissa lägenhetstyper.

I dagskiss 4 skall ni använda de lägenheter ni tog fram i dagskiss 3 och sätta samman

de med hiss och trappa. Följande hustyper skall undersökas.

• Lamellhuset, med två-, tre- fyrspännare. Lamellhuset i form av smalt eller tjockt

hus.

• Punkthuset

• Stadsvillan

• Loftgångshuset

Följande frågeställningar skall undersökas:

• Finns det lägenhetstyper som passar bättre eller sämre till någon av hustyperna?

• Hur skiljer sig entréförhållandet för respektive hustyp?

• Kommunikationsareorna storlek för respektive hustyp?

• Dagsljusförhållande för bostadens rum i respektive hustyp?

Dagskiss 4 redovisas i skala 1:200 i principlösningar där hustyp och kommunikation

presenteras för respektive hustyp, tillsammans med en beskrivande analys av de olika

förutsättningarna. Format A3.

Dagskissen diskuteras med er handledare vid kommande träffar på ritsalen.

Verktyg är skissen, med penna och papper.

Kunskapen från tidigare dagskisser och markbostadsövningen är grundläggande information

tillsammans med föreläsningen i samband med Dagskissen. Information om

mått för hissar finns i Bostadens rum. Ytterligare information hämtas i Floor plan manual,

och Singel Family Housing (se material på hemsida och litteraturlista). Om utvecklingen

av byggnadsteknik och hustyper finns en utmärkt beskrivning i ”Så byggdes

husen” av L Reppen och C Björk.

Ola Nylander

På sida 2 finns trappor för flerfamiljshus samt hissmått.

Mer info om trappor finns på www.herrljungatrappan.se Utsnitt ur Bostadens rum.

Där finns också kompletterande mått för tillgänglighet kring hiss, trappor och entréer.

Mer info om hissar finns på tillverkaren Kones hemsida www.kone.com

22

Övningsuppgift 1 Markbostaden

Efter Dagskiss 1 och 2 inleddes Övningsuppgift 1 Markbostaden. Övningen

inleddes med en föreläsning om radhus och kommande projekt. Därefter presenterade

arkitekt Sophia Älvvåg, Göteborgs stadsbyggnadskontor det programarbete

som nu pågår för den aktuella platsen. Efter föreläsningarna åkte

vi gemensamt ut till Solstrålegatan i Länsmansgården, platsen för Markbostaden.

Markbostaden

Övningsuppgift 1 – A2 höstterminen 2007 RADHUS vid Solstrålegatan,

Göteborg

Radhus från Bostadens rum 2006, Amanda Karlberg. Bearbetning inför utställning 19 april 2007.

Uppgiften

I Övningsuppgift Markbostaden skall ni med den infor-mation ni fått via dagskisser,

föreläsningar och kurslit-teraturen gestalta en radhusbostad.

Övningen görs individuellt.

De verktyg ni använder är skiss och modell. Med skis-sen analyseras uppgiftens

problem och möjligheter. Med modellen undersöks rum, rumssamband, ljus och

volym.

Med hjälp av de två inledande dagskisserna har ni fått kunskap om rumsmått och

rumssamband. Huvudsyftet med övningen är att träna upp förmågan att formge

vackra och praktiska bostäder, med inlevelse i de boen-des vardagsliv och platsens

förutsättningar.

Radhuset

Radhuset kännetecknas av två parallella lägenhetsskil-jande fönsterlösa väggar.

Radhuset är en markbostad och förutsättningarna till goda samband mellan uterum

och innerum skall tas tillvara. Kontakten med trädgård/ uteplats och terrasser skall

ses som en del av bostaden. Ljusinfall, sol och ljusföring skall beaktas liksom rummens

form och rumssamband.

Samtidigt skall de radhus ni föreslår uppfylla alla krav på tillgänglighet, funktioner

och möblerbarhet. En rull-stolsbunden person skall kunna leva ett fullvärdigt liv i

bostaden under längre eller kortare perioder.

Platsen

Ni skall ge förslag på ett radhus vid Solstrålegatan på Hisingen, Göteborg. Det är en

del av staden som länge varit förort och nu står inför förtätning. Solstrålegatan är ett

planområde som Stadsbyggnadskontoret i Göte-borg arbetar med. Uppgiften som

typ är aktuell i många städer.

27

Vi kommer fredagen 7 september gemensamt besöka platsen. Då är det viktigt

att ni samlar in så mycket in-formation som möjligt. Nedanstående lista

används vid inventeringen och informationen sammanställer ni i ett dokument

som ni använder som stöd i det fortsatta ar-betet. Teckna gärna på platsen när ni

”besvarar” inven-teringslistan.

Från Chalmers går spårvagn 6 direkt till Daggdropp-egatan (ändhållplats). Resan

tar 40 minuter. Sen är det en promenad på 3-400m norrut mot Solstrålegatan

och platsen där de nya radhusen planeras att byggas.

Villa Parhus Radhus

Ett radhus utgörs av minst tre enheter. Radhusbostaden kännetecknas av två parallella fönsterlösa

väggar.

Inventering av platsen

• Sol och ljus på olika ställen.

• Höjder och nivåer

• Gränser på platsen -i naturen, via trafiken, i form av intilliggande hus.

• Trädtyper, vegetation?

• Intilliggande bebyggelse, vilka sorter finns och hur påverkar de platsen?

• Närhet, storlek, hushöjder.

• Service i närheten - vad finns och vad saknas?

• Allmänna platser i närheten?

• Trafik och kommunikationer, med bil, gående, cykel?

• Stråk, viktiga punkter?

• Störningar och problem?

Övrigt: Intentionerna i stadsplanen och platsens historia.

Solstrålegatan ligger i Länsmansgården, Hisingen,

Göteborg.

Situationsplanen för de nya husen vid Solstrålegatan.

Förutsättningar för uppgiften

De radhus ni skall rita skall följa intentionerna i den plan som stadsbyggnadskontoret

tagit fram. Stadsbygg-nadskontorets program finns på hemsidan/studiepor-talen.

Arkitekt Sophia Älfvåg berättar i en föreläsning 7 sep om programmet.

Ni väljer något av mitthusen. Husen är i planen 6x10m och två till tre våningar.

Ni är fria att välja ett breddmått på 5-8m. Husdjupet är max 10m, ni får gärna

göra min-dre husdjup eller ursparningar i huskroppen.

Husen har en gårdssida för det sociala livet, med möten mellan grannarna och

en del ut mot naturen som utgör bostadens privatare uteplats. Entrén till respektive

rad-hus sker från gårdssidan.

28

Vy från stigen som leder genom området. Lummiglövskog. Föreslagen placering av radhusen är på

ömse sidor stigen.

Viktigt är att radhusen klarar en generell användning. De skall passa exempelvis för

en barnfamilj, ett ensam-stående par eller för kollektivt boende, kanske några studenter

som delar på en bostad. Det är också viktig att det finns möjlighet att arbeta

i bostaden.

I övningsuppgiften utgår ni från den placering av rad-husen som finns i stadsyggnadskontorets

program. Se sida 3.

Bild nedan visar vy från busshållplatsen vid Sommarvädersgatan.

Tekniska förutsättningar

Radhusen byggs med betongplatta på mark. Byggnads-material i stommen är inte

fixerat i uppgiften. Material och tekniska detaljer bearbetas i kursen Byggnadskonstruktion

som löper parallellt med bostadskursen. I Markostadsuppgiften skall ni

rita ytterväggarna som är 40cm djupa. Väggen mot nästa radhus är 25 cm tjock,

(det betyder 12,5cm för ert radhus). Bjälklaget i trä är 30cm tjockt. En isolerad tak

-konstruktion är 40cm tjock.

Sektion genom området. Till höger, nära de befintliga flerbostadshusen, ligger de friliggande villorna,

nästan högst upp på de brant som går genom området. Nere på lågplatån ligger radhusen kring två

mindre gårdar.

I övningsuppgiften ingår också att visa hur radhustomten avgränsas mot grannhusen

och hur den kan användas.

Parkering sker på en parkeringsplats intill radhusen, men varje hus måste kunna nås

med biltransport.

29

Framför husen, mot entrén, skall det finnas en förgård. I övningsuppgiften ingår

att gestalta förgården, material på marken, samt avgränsningen mot det offentliga

och grannhusen.

I årskurs 1 hade ni en kurs om byggande och hållbarutveckling. Den kunskapen

som är mest relevant att använda i den här uppgiften är varför och hur man bygger

energieffektivt. Ni bör också fundera på hur husets utformning bidrar till ett

gott inomhusklimat -en given kvalitet i all arkitektur. Om ni vill -motivera och

visa användandet av solenergi. Värme och energi i era radhus kommer att tas

upp i Byggnadskonstruktions-kursen 17 o 18 september.

Handledning

Övningen genomförs individuellt. För varje ritsalsgrupp finns en till två handledare

för konsultation.

Handledarna kommer första gången till er ritsal i vecka 36 då ni håller på med

dagskiss 1 och 2. I vecka 37 är de är på ritsalen tisdag em. På onsdag em träffar

ni handledarna i en genomgång därertoch två andraprojekt diskuteras tillsammans.

En form av ”mellankritik”. Tider och organisation för detta finns på

schemat.

Handledarnas medverkan i undervisningen är en central del av kursen och deras

kompetens är viktig för er och era projekts utveckling. Inför samtalen med

handledarna skall ni vara förberedda med framtaget material i form av förslag,

modeller eller annat som ni kommer överrens om med respektive handledare.

Ritteknik

Allt skissande och alla presentationer i övningsuppgiften skall handritas. Detta

för att träna skissteknik, få en känsla för olika rum-och funktioners mått och

proportioner men också för att få del i arkitekternas yrkeskultur.

Skissen är tillsammans med modellbyggandet de verktyg ni använder i övningsuppgiften.

De handritande ritningarna skall kopieras, inte skannas. Det är OK

att hänga upp ritningen direkt.

Vy från stigen ned mot Björlandavägen.

30

Modellarbete

Viktigt i övningsuppgiften är arbetet med modell för att tredimensionellt se rum,

ljusföring och rumssamband. Modellernaskallvaraenklaarbetsmodeller.Materialärvit

papp eller frigolit där innerväggarna är 2mm, yttervägg 10mm, lägenhetsskiljande

vägg 5mm, bjälklag 8mm. Era handledare kommer att visa modellbyggnadstekniker.

Modellen görs i skala 1:50. Det skall gå att studera mått, rum och rumssamband i

både undervåningen och övervåning, därför skall modellens övervåningen kunna

lyftas av. För att kunna studera övervåningen skall taket kunna lyftas av. Fasaden i

denna övning redovisas enbart som en relation mellan ute och inne -murens uppgift.

Förgårdar, uteplatser mm redovisas också i modellen.

Inlämning

Exempel på arbetsmodeller från kursen 2006.

Inlämning av modell och A3:or sker fredag 14 september kl 18. De projekt som inte

är upphängda kl 18 kommer inte att kommenteras under kritiken. De projekt som

lämnas in efter den utsatta tiden får i efterhand besked om godkännande och eventuella

kompletteringar. De elever som har lämnat in förslag för sent skall ändå vara

med på kritiken.

En A3 omgång lämnas också till Ola Nylander, rum 2256.

Modell placeras på vit utställningskub, A3:orna hängs intill.

Information om plats där respektive förslag skall hängas anges vid inlämningen. Det

är viktigt att ni skriver era namn på förslagets alla handlingar och modellen.

Följande skall lämnas in för kritikdiskussionen:

• Modell i skala 1:50, enligt beskrivning under ”modell”.

• Områdesplan i skala 1:1000 med hus och tomt markerat. Huvudmått anges och

norrpil.

• Mått satta och möblerade planer i skala 1:50. Huvudmått för bostaden samt

boarea. Area, bredd och längdmått anges för samtliga rum. Plus den sammanlagda

bostadsarean.

• Sektion som visar gård – förmark – bostadshus – trädgård/uteplats. Skala 1:50.

Höjdmått anges för respektive våning, samt takvinkel.

Illustration ur Stadsbyggnadskontorets program.

31

Kritik

Kritiken är ett viktigt inslag i kursen. Vid kritiken får ni presentera ert eget

förslag och ni får synpunkter från lärare och elever på ert eget projekt. Men

ni får också sätta er in i ett av era kurskamraters förslag och redo-göra för

kvaliteter och eventuella brister. Kritiken inne-bär också att få ta del av en diskussion

om bostadens arkitektur genom att följa och vara aktiv i kritiken av de

övriga förslagen i kritikgruppen.

Kritik sker i kritikgrupper med elever från samtliga rit-sala, med en lärare per

elevkritikgrupp. Varje student läser in följande students förslag enligt de listor

över kritikgrupperna vi kommer att sammanställa. Kritik förbereds under tiden

17-20 sep. Kritiken börjar kl 9.00 fredag 21 sep och pågår fram till 16-17-

tiden.

Kritik av respektive förslag inleds med att förslagsstäl-laren kort, 3-5 minuter,

presenterar förslaget. Därefter ger medverkande lärare kritik, sen elevkritik och

avslut-ningsvis en diskussion om förslaget.

Lycka till

Chalmers september 2007 Ola Nylander & Sten Gromark

32

Modellbilder och planskisser

Därefter med vanlig text:

Inlämning 14 september av modeller och A3 planscher. Därefter följde en

vecka med Konstruktions- och Datakurs. Under veckan genomfördes också

seminarium där kurslitteraturen diskuterades.

Projekten kritiserades i mindre grupper tillsammans med kursledning och

handledare.

På följande sidor ett urval av modeller och A3-planscher.

Program Studieresa A2 Bostadens rum

Helsingborg/Malmö/Köpenhamn Fredag 28/9 2007



20070926A2BOS07ProgramStudieresaA228sep070927

StenGromark&OlaNylander+46(0)703088338&+46(0)730346348

VLBussjour:+46(0)708415069,direkttillbuss+46(0)701871411

Förunderlagsmaterialsekurshemsida.

07.30AvresaChalmersArkitektur

09.30Skifferhusen,Helsingborg,MariaPark,Senderödsv/Kullagat,Wingårdhs(2008),byggplats

11.00KvHytten(2007)MetroArkitekter,HåkanForss,Malmö+Bo01/altpååtervägc16.30

LunchMalmöMöllevångstorget

KöpenhamnCopenhagenXUdstillningDAC

13.00Tietgenkollegiet36(2005)Lundgaard&Tranberg,medNicolaifrånkontoret

14.00Fyrtårnet24(2005)Lundgaard&Tranberg

15.00VMhusene39(2005)PLOT+ÖrestadenARKKISF&KHRmedhyresgästfrånföreningen

16.00Frösiloen(2005)43MVRDVNL

Boligslangen37(2006)Domus+Arkitema

Nordlyset(2006)26CFMöller

Charlottehaven33(20012004)Lundgaard&Tranberg

Sluseholmen23(2008)SoetersvanEldoncPonecNL

Jakriborg?

Återfärdstartc17.00återChalmersc21.00



55

Seminarium – Bostadens rum 19 och 20 september

I seminarieform samlas delar av årskurs och diskuterar frågeställning om bostadens

arkitektur.

Ett antal artiklar ur kurslitteraturen om bostadens utveckling är utvalda som

underlag för seminariet.

Följande frågeställningar kommer att diskuteras under seminariet och är vägledning

i läsandet. Förbered er gärna genom att i mindre grupper diskutera

frågorna.

Ur Bostaden och Kunskapen

De svenska bostäderna och hushållen: Igår och idag sida 12

Tommy Berger

Vilka bostäder – typer – behöver byggas i Sverige framgent?

Den svenska bostaden i ett europeiskt perspektiv?

Nyproduktion och flyttkedjor? Sid 24

Roger Bernow och Maria Pleiborn

Vad är en flyttkedja och vad innebär den för bostadsmarknaden? Sida 52

Diskutera de värderingar som har präglat svenskt bostadsbyggande

under efterkrigstiden. Förändringar?

Livscykel och livsstil, sida 62

Inga Britt Werner

Vilka värderingar växer sig starka 2007 och kommande år?

Vad betyder dessa för bostaden och efterfrågan?

Småhuset en individ i kollektivet? sid 108

Thomas Hellquist

Diskutera tendenser och utveckling.

Bostaden och kommunikationsmedia sida 122

Tomas Wikström

58

Diskutera hur bostaden har påverkats av nya tekniker och ny media

såsom radio, TV, data?

Har livet i bostaden förändrats?

Har bostadens form påverkats?

Ur Bostadens rum

Bostadens typologi

Ola Nylander

Vilka utvecklingsmönster kan diskuteras för olika bostadstyper?

La Cité Manifeste

Sten Gromark

Vad innebär begrepp som ”raw space” för bostadens utveckling. Diskutera

olika utvecklingsmöjligheter.

Innovativt bostadsbyggande

Fredrik Nilsson

Diskutera begrepp som kombinatorik och raw space. Vilka skillnader (och

likheter) finns mellan den internationella bostadsutvecklingen och situationen

i Sverige?

Tradition och förnyelse

Kaj Granath

Vilka möjligheter finns att bygga radhus i Sverige liknande de som Kaj

Granath beskriver i artikeln. Exempelvis i form av ökad täthet och exploatering.

Byggd miljö som förutsättning för socialt liv

Sören Olsson

Diskutera relationen mellan den byggda miljön och det sociala livet.

Bostadens estetik

Christina Redvall

Material, revir, minnen är delar av upplevelsen av bostaden. Hur påverkar

vi som arkitekter de aspekter som Christina Redvall beskriver i sin artikel?

Ola Nylander

59

Övningsuppgift 2, Stadsbostaden –

flerfamiljshuset.

Dagskiss 3 och 4 inledde Övningsuppgift 3 Flerfamiljshuset. Övningen inleddes

med en föreläsning om platsen och det kommande projekt. Efter föreläsningen

besökte vi gemensamt projektplatsen, som ligger på gångavstånd

från Chalmers. Efter ett par dagars projektarbete presenterade arkitekt Maria

Lissvall, Göteborgs stadsbyggnadskontor det programarbete som nu pågår

för den aktuella platsen.

Stadsbostaden - flerfamiljshuset

Övningsuppgift 2 A2 höstterminen 2007

FLERFAMILJSBOSTÄDER

Förtätning Norra Guldheden

63

Projekt förtätning i Norra Guldheden

Platsen för övningsuppgiften Stadsbostaden HT 2007 är Norra Guldheden.

Det är ett av Göteborgs mest omtalade Grannskapsenheter, en stadsbyggnadsprincip

som lanserades i Sverige under 1940-talet. Delar av Norra Guldheden

visades 1945 i bostadsutställningen Bo Bättre. Stadsdelen byggdes färdig under

1940-talet. Arkitekter bakom både stadsplan och bostadshus var Gunnar Wejke

och Kjell Ödéen. Grannskapsenhetens idé var att bygga en mer komplett

stadsdel än 1930-talets lamellhusstäder som nästan enbart innehöll bostäder.

I grannskapsenheten skulle förutom bostäder också finnas affärer, service och

nöjen. Mer om Norra Guldhedens tillkomst och idéerna bakom grannskapsenheten

finns att läsa i det ”Planprogram” som Göteborgs Stadsbyggnadskontor

har tagit fram. Ni finner det på Studieportalen.

Förutsättningar

Stadsbyggnadskontoret föreslår ett antal platser på Norra Guldheden för förtätning.

Se illustration ovan. Vi har valt ut en av platserna , Område 3, i östsluttningen

ned mot Landala. Enligt Stadsbyggnadskontorets förslag skall där

byggas 80-100 lägenheter i 4-5 punkthus, 5 våningar höga.

Er uppgift blir att gestalta ett av punkthusen. Ni skall respektera Stadsbyggnadskontorets

förslag med punkthus. Stadsbyggnadskontorets förslag visar principiell

form för punkthusen. Ni får föreslå den form ni tycker är bra, och den

kan då sträcka sig utanför de former som är angivna på planfiguren. Utrymmet

mellan husen begränsar självfallet respektive punkthus bredd, men ni får gärna

föreslå lägre eller högre hus och självfallet den form och struktur ni anser att ett

punkthus i detta läge bör ha för att få bra dagsljus, utblickar mm.

I uppgiften ingår att visa hur huset möter platsen. Relationen med de befintliga

husen både i Landala och Norra Guldheden är viktig. Mötet med naturen,

angörningsvägar, den befintliga Egnahemsvägen är också betydelsefull.

Parkeringen föreslås av Stadsbyggnadskontoret att ske under husen, i en

samlad parkeringsanläggning. Ni behöver inte visa hur parkeringsgaraget

är utformat.

Perspektivbild över Norra Guldheden som togs

fram i samband med utbyggnaden i början av

1940-talet. Den nya stadsdelen utformades som en

Grannskapsenhet, en stadsbyggnadsidé inspirerad

av ”New Towns” som utvecklats av engelska stadsplanerare.

I New Towns fanns Trädgårdsstadens

visioner om en ny sundare stad samverkande med

funktionalismens idéer om öppna stadsstrukturer,

zonering och effektiv trafikapparat. Bilderna hämtade

ur Stadsbyggnadskontorets program.

Bild från torget, 1940-tal.

64

Illustration ur Stadsbyggnadskontorets program. Programmet i sin helhet finns på Studieprotalen.

Förutom bostäder skall i ert hus ingå följande rum:

• Apparatrum 3 kvm, för fjärrvärmeanslutning etc, i källarplan/markplan.

• Fläktrum 6kvm, i källarplan/markplan alternativt på taket/vinden.

• Elcentral 2kvm. källarplan/markplan.

• Tvättstugor, storlek beroende på antal lägenhe- ter. Mått och innehåll kan hämtas

från exempelvis Electrolux/Wascators produktkataloger i A-biblioteket

• Soprum, storlek beroende på antal lägenheter.

• Installationsschakt. för varje lägenhet behövs ett installationsschakt på sammanlagd

yta (utvändigt mått) 60x60cm.

Om ni väljer att dela upp schaktet till ett i köket och ett i badrummet blir de schakten

30x60cm. I schaktet samlas alla vattenrör, rör för värme, avlopp och ventilation.

Lägenhetstyper - bakgrund

Frågor som ni skall reflektera över är krav och önskemål för stadsbostaden. Norra

Guldheden är en attraktiv stads-del där många olika familjekonstellationer kommer

att vilja bo. Det är nära Göteborgs centrum med arbetsplatser mm. Det är samtidigt

nära till många högskolor och där-med en attraktiv stadsdel även för studenter.

Det är realistiskt att tro på en blandad sammansättning av lägenhetsstorlekar i kompletteringsbebyggelsen

på Norra Guldheden.

Av pedagogiska skäl, vill vi inte att ni ritar små minimilä-genheter, typ studentlägenheter,

då det är viktigt att ni i övningsuppgiften funderar över rumssamband,

rörelser, genomsiktsmöjligheter och rumsorganisation.

Mot denna bakgrund ingår det i uppgiften att ge förslag på relativt stora lägenheter

som passar de ovan beskrivna grupperna. Barnfamiljen, ett par studenter som vill

dela bostad, äldre par som ibland behöver ha plats att ta emot barn och vänner – en

lägenhet för 3-5 personer. Samtidigt är det bra om det på samma våningsplan finns

en blandning av lägenhetsstorlekar.

Viktigt är också att reflektera över hur lägenheterna kan förändras. Dels inuti respektive

lägenhet - att ha möjlighet att dela av för ett extra rum då familjen växer, och

dels att ha möjligheter att låta lägenheten expandera genom att exempelvis låta två

lägenheter samverka horisontellt eller vertikalt i huset - för generationsboende, eller

storfamilj.

65

Ni behöver bara visa lägenheter på ett våningsplan. Det är bra och enkelt om ni

förutsätter att lägenheterna ovan-för markplan återkommer på samtliga våningsplan.

Om ni ändå väljer att föreslå många olika lägenhetstyper och va-rianter

har ni frihet att redovisa dessa i skala 1:200. Detta redovisningskrav gäller

också för eventuella takvåningar. Ni behöver inte rita parkeringsgarage eller

liknande i era hus. Ni behöver inte detaljstudera eventuella affärer, ca-féer eller

verksamheter i era hus.

De lägenheter ni ritar skall uppfylla de krav och normer som myndigheterna har

på bostaden. Det gäller tillgäng-lighet, utrustning, brand, möblering förvaring

med mera. Samtidigt skall bostaden också ha alla de formmässiga för-utsättningarna

för att de boende skall trivas såsom vackra material, genomtänkta detaljer,

ljus, medvetna rumssam-band, utblickar och genomsikt. Ni bör också reflektera

över begrepp som generalitet och flexibilitet. Ni kan läsa mer om detta i kurslitteraturen.

Ni skall visa hur huset möter gata, gård och uteplatser.

Husets mått

Husens höjd, bredd och djup är inte i detalj fixerat, det ingår i övningen att sätta

dessa gränser. Vi förutsätter att stommen är av betong vilket ger bjälklag på 25

cm. Lä-genhetsskiljande väggar är 25cm. Ytterväggar 40cm tjocka Bärande innerväggar

15cm. Övriga mellanväggar 10cm.

Handledning

Övningen genomförs som grupparbete i grupper om 2-4 personer. Grupperna

formades under de inledande Dag-skisserna 3 och 4. Ni kan byta grupp, men

helst då så att ni är kvar i samma ritsal. Ni har kvar samma handledare. Handledarna

är i princip på ritsalen tisdag och torsdag ef-termiddag, om ej annat meddelas.

Ritsalskulturen kom-mer att prägla projektarbetet. Handledarnas medverkan

i undervisningen är viktig och att ta del av deras kompetens är viktig för

era projekt utveckling.

Inför samtalen med handledarna skall ni vara förberedda med framtaget material

i form av förslag, modeller eller annat som ni kommer överrens om med

respektive hand-ledare. Ni förväntas redovisa och diskutera olika typer av uppgifter

vid handledarsamtalen.

Berlin, 1957. Interiör från Alvar Aaltos utställningslägenhet.

Bild från föredrag Dagskiss 3.

Punkthus längs Raketgatan, Norra Guldheden

Exempel på trapphus. Kv Julius i Västerås,

entréplan. Trapphus med hiss och trappa. Intill

entrén ligger husets gemensamma tvättstuga,

soprum, ett städförråd, ett maskinrum för

hissen och ett förråd.

Stadsvilla,

Nybodahöjden,

Stockholm.

Sektion som

visar stommen i

huset. På taket

en indragen

våning.

66

Ritteknik

Allt skissande och alla presentationer sker med valfri tek-nik i denna övning. På

varje ritsal finns datorer.

Planera utskrifterna för inlämningen. Ni måste ha bra framförhållning för att undvika

långa utskriftstider och kö, strax innan inlämningen.

Skissen är tillsammans med modellbyggandet de verktyg ni använder i övningsuppgiften.

Modellarbete

Liksom Markbostaden är det också i denna övning viktigt att arbeta med modell för

att tredimensionellt se rum, ljusföring och rumssamband i den huvudidé för lägenheten

ni arbetar med.

Inlämning

Förslagen skall hängas upp på Ljusgården tisdag 23 okto-ber kl 18. Plats där respektive

förslag skall hängas anges senare. Under kritiken kommer vi att visa förslagen

digi-talt. Därför ingår också en digital inlämning i redovisning. Information om hur

projektet skall sparas i Pdf ges till res-pektive projektgrupp.

Fasad med varierbar fasad. Baumschlager & Eberle,

Innsbruck, Österrike, 2000. Bild från föredraget i samband

med Dagskiss 4.

Följande ingår i redovisningen:

• Områdesplan i skala 1:1000 där era hus är markerade. Huvudmått för huset anges

och norrpil

• Planer, fasader och sektioner i skala 1:100. Entré-plan och huvudplan med husets

huvudmått redovi-sas. Sektionen skall visa relationen till intilliggande hus, terrängen,

gaturummet och eventuella gårds-rum I sektionen anges rumshöjder. Lägenheters

area anges. Om samma lägenheter återkommer i flera våningar behöver ni bara

redovisa dom på ett våningsplan - huvudplanen.

Stadsrum, Norra Guldheden.

Ni inte behöver alltså inte rita alla våningsplan och alla eventuella varianter av era

lägenheter. Om ni av särskild anledning ändå vill visa några lägenhetsvari-anter så

skall det ske i skala 1:200. Koncentrera er på ett våningsplan! Bättre med kvalitet

är kvantitet.

67

Eventuella butiker, caféer och verksamheter i era hus anges enbart som ytor och

skall inte detaljstuderas.

Plan över ett av punkthusen vid Raketgatan.

Fyra lägenheter per våingsplan. Skrafferad

yta räknas ej in i Boarean.

• En typlägenhet visas möblerad i skala 1:50 för två valfria familjesituationer.

I den möblerade planen anges lägenhetsarea, rumsareor, måttsättning av rumsbredder,

dörr- och fönsteröppningar.

• Perspektiv som visar en för förslaget betydelsefull interiör.

• Perspektiv som visar en för förslaget betydelsefull exteriör.

• Enkel arbetsmodell över huvudlägenheten (den som ni möblerar) i skala

1:100 eller 1:50.

• Till ritningarna skall en beskrivning av förslaget gö-ras. En analys – reflektion

– över förslagets kvalite-ter. Där skall idé och bakgrund till projektet

framgå. I beskrivningen skall de val och antaganden ni gjort med avseende på

lägenhetsstorlekar, lägenhetstyper, konstruktion, funktioner och material redovisas.

Ni skall även beskriva de arkitektoniska kvaliteter ni an-ser vara viktiga

för ert förslag.

Bedre biligere boliger,

projekt i Köge, Danmark

2005. Bild från föredraget

Dagskiss 4.

• Nyckeltal, dvs BOA/BTA, relationen mellan yta som man kan hyra ut och

den totala ytan då väggar, trapphus, schakt, elcentral mm etc är inräknat. Ni

räknar ut nyckeltalet för ett våningsplan där er typ-lägenhet finns. Med hjälp

av nyckeltalet kan husets ekonomi beskrivas.

Era förslaget sparas i PDF format och läggs i mappen Stadsbostadsförslag

\\Idefix\modernark07/A2/A2_Bostad. Det gruppnummer ni har skall användas

vid den digitala inlämningen så att vi lättare kan hålla ordning på projekten

under kritiken.

Förslaget redovisas i liggande A1, dvs det format ni job-bar digitalt med. Max

8 A1:or. För en smidig hantering vid kritiktillfället, redovisas en fil på 10-

15MB.

Liksom i radhusövningen skall era flerbostadshusförslag uppfylla gällande

krav för tillgänglighet, möblerbarhet och övriga bostadsfunktioner..

Bostaden är också viktig att i relation till hållbar utveckling. Hans Eeks föreläsning

tog upp byggnaders miljöbelastning och det är en given och central fråga

Punkthus i Järnbrott

från 1950-talet, Jan

Wallinder t v. Punkthus

Sydney, Australien.

Bild från föredrag

Dagskiss 4.

68

för arkitekter, och en fråga som går att påverka. Från ettan har ni lärt att frå-gorna är

viktiga och att de berör alla projekt -att skapa goda förutsättningar för energihushållning.

Kritik

Kritik sker inför en samlad årsurs i A-salen. Varje projekt-grupp läser in följande

projektgrupps förslag enligt de listor över kritikgrupperna vi kommer att sammanställa.

Ni har onsdagen 24 oktober på er att läsa in förslag och förbere-da kritiken.

Kritiken genomförs under, vecka 43 och 44, då vi lärare tillsammans med inbjudna

gästkritiker går igenom samtliga förslag. Mer information om kritiken kommer.

Vardagsrum och kök i KUB.:s Bostadsprisvinnare 2005.

Kritiken är ett viktigt inslag i kursen. Dels att få synpunkter från lärare och elever på

era projekt, men också att få ta del av en diskussion om bostadens arkitektur genom

att följa och vara aktiv i kritiken av de övriga förslagen i tvär-gruppen.

För att vi lärare och gästkritiker m fl skall veta vem som står bakom förslagen är det

viktigt att ni tydligt skriver era namn på ritningarna.

Vid kritiktillfället inleder förslagsställarna med en kort pre-sentation av förslagen.

Därefter går lärare, gästkritiker och elevkritiker igenom förslaget. Vi kommer att använda

den kritikmall som Lisa Wingård presenterade i Markbostads- kritiken. Mer

information om kritiken kommer.

Göteborg september 2007 Ola Nylander och Sten Gromark

69

Inventering av platsen

• Sol och ljus på olika ställen.

• Höjder och nivåer

• Gränser på platsen - i naturen, via trafiken, i form av intilliggande hus.

• Trädtyper, vegetation?

• Intilliggande bebyggelse, vilka sorter finns och hur påverkar de platsen?

Närhet, storlek, hushöjder.

• Service i närheten - vad finns och vad saknas?

• Allmänna platser i närheten?

• Trafik och kommunikationer, med bil, gående, cykel?

• Stråk, viktiga punkter?

• Störningar och problem?

Övrigt: Intentionerna i stadsplanen och platsens historia.

Punkthus Dr Liborius gata, Södra Guldheden, Jan

Wallinder

70

Övningsuppgift 2 – samtliga förslag

Årskursens 83 studenter delades in i 28 stycken 3-4 personers grupper.

Samtliga 28 projekt redovisas på följande sidor

Stabilitet och flexibilitet

Lägenheter som kan växa och krympa, med en varm och stabil kärna.

Bakgrund

I mötet med platsen framkom att ett bostadsområde med egen identitet skulle etableras mellan Norra Guldheden och Landala.

Associationer som uppstod vid mötet var gemenskap, intimitet, stadens brus och omslutande lövskog.

Analys

Idag sker snabba förändringar i familjekonstalationer, arbetslivet och i vårt samhälle. Det finns därför en efterfrågan

av bostäder att klara av att bemöta dessa förändringar genom att själva vara flexibla. De här snabba

förändringar medför ett ökat behov av trygghet och stabilitet hos människan att vila i.

FLERFAMILJSBOSTÄDER Förtätning av Norra Guldheden

CTH ht -07. Grupp 1: Sanna Findahl, Björn Ehrlemark, Hanna Roos och Ellen Boyd 01:01

73

Situationsplan och sektion i skala 1:1000

Grönska som gränsbildande element, där träden

behåller en krans kring Guldheden.

Ny dragning av Egnahemsvägen där granitmuren

upprätthålls med sitt estiska värde samt

som stöttande funktion. Mer grönyta frigörs mot

husen vid Landala.

Befintlig bebyggelse

Ny bebyggelse med egen zon, som varken ansluter

sig till Guldheden eller Landala. Området

förhåller sig trots det på ett värdig sätt till båda

stadsdelarna. Beståndet i spänner mellan 78 -

88 lägenheter.

Gårdsrum i sydvästläge, som definieras av två

huskroppar samt kringliggande skogspartier.

Gårdsrummet med grus kontraserar även mot

det hårda gaturummet.

CTH ht -07. Grupp1: Sanna Findahl, Björn Ehrlemark, Hanna Roos och Ellen Boyd 01:02

74

Entréplan och Sektion A-A i skala 1: 100

A

Två huskroppar utgör en enhet. Uppdelningen sänker skalan, skapar

gårdsrum samt ger bättre ljusförhållanden. Samtliga lägenheter har

balkong mot gården.Vindsutrymmet ger plats för lägenheter med sovloft.

Det mindre huset rymmer 4 -6 lägenheter.

A

En tydlig gräns mellan gata och gård finns i form av mur, trappa och ramp. Den hårda gatans möte

med gårdens mjuka grus skapar genom ljud och tempoväxling en hemkänsla och betonar gården och

husens gemensamma rum.

Entré och trapphus

Tvättstuga

Cykel och barnvagnsförråd

Städskrubb

CTH ht -07. Grupp1: Sanna Findahl, Björn Ehrlemark, Hanna Roos och Ellen Boyd

75

01:03

Normalplan och Sektion B-B i skala1:100

24 300

16kvm

12kvm

16kvm 11kvm 12kvm

7kvm

27kvm

10kvm

14 200

19 000

17kvm

5kvm

4kvm

6kvm

2

5kvm

25kvm

31kvm

18kvm

11kvm

16kvm

12kvm

En enkel och billig konstruktionsprincip möjliggör en fri väggplacering, där rum kan bytas

mellan lägenheter.

Ett normalplan är 294kvm, där 80% är uthyrningsbar yta.

Sluttningen utnyttjas till garage, förråd och soprum i suterräng.

Lägenheterna kan variera rums och storleksmässigt i plan genom generella och

flexibla rumsindelningar.

Kök som varm social kärna.

Mellan 3 - 4a,75-86kvm

Liten 2 -1a, 49 -26kvm

Stor 4 - 6a, 112-124kvm

Generella rum som de boende disponerar efter behov.

Flexibla rum som kan växla mellan lägenheter.

Garage

76


01:04

Möblerade plan i skala 1:50

Lägenhet med 4 rok på 112 kvm, för två personer.

Lägenhet med 6 rok på 124 kvm för en stor familj eller kollektiv.

Materialen i interiören präglas av omsorgsfulla möten i form av

hantverksmässiga listverk samt trägolv som höjer känslan av dignitiet,

stabilitet och värme.


77

01:05

kubik

rum i förändring

Grupp 1:3

1:6


85

situationen

Projektet tar sin utgånngspunkt i stadsbyggnadskontorets plan om att förtäta Norra Guldheden.

Historiskt sett uppfördes Norra Guldheden under 1940-talet som en så kallad Gransskapsenhet

och är idag ett av de mest välbevarade svenska exemplen på denna stadsbyggnadsprincip.

Idén var en stadsdel med bostäder som kompletteras med service och affärer. Detta för att

för ge livligare områden än 1930-talets lamellhusstäder.

Grannskapsstaden skulle fungera som en sluten enhet. I detta fall markerar punkthusen på

raketgatan gränsen mellan Guldheden och Landala.

En annan viktig tanke i spåren av andra världskriget var att gemenskap kring skötsel av

gårdar och hus skulle stärka demokratin och motverka samhällets mörka krafter.

Geografiskt ligger området på en höjd där en trädbevuxen sluttning bildar en tydlig gräns

mot Landala. I denna sluttning planeras nu en förtätning med nya flerbostadshus.

Platsen har väl utbyggd kollektivtrafik och har ett mycket attraktivt läge i centrala Göteborg

Förslaget “kubik” består av fyra punkthus med vardera 22 lägenheter. Husen ligger glest

placerade för att behålla utblickarna från Raketgatan och samtidigt lämna branten i nordväst

orörd.

vy över landala

utsikt

raketgatan

wavrinskys plats

plats för ny bebyggelse

86

SEKTION

SKALA 1:1000

miljöbild

Grupp 1:3

2:6

Simon Lundholm, Therese Nyberg, Ylva Frid

huset

Huvudkonceptet i förslaget är att jobba med fritt inställda volymer i råa lägenheter.

Huset har utformats som ett skal kring föränderliga bostäder. Huvudprinciperna

för detta skal är ett passivt uppvärmningssystem, att lämna tillbaka

den exploaterade grönytan och att skapa möte mellan kontrasterande material.

Att minimera energianvändningen i bostäder är en viktig del i en hållbar

utveckling. Därför har huset extra välisolerade väggar och fönster kombinerat

med ett värmeväxlingssystem vilket gör att ingen uppvärmning behövs.

De tjocka väggarna har utnyttjats för att skapa vackra fönsternischer på insidan.

Där kan man sitta i gränslandet mellan ute och inne.

Tak på hus och balkonger är klädda i sedum. Här uppstår en ny livsmiljö för

fåglar och insekter och luftkvaliteten i staden förbättras.

På fasaden växer vildvin som skiftar färg med årstiderna.

Träet i balkongerna möter den råa betongen ....

Marken omkring husen har lämnats orörd i största möjliga mån. Istället för

en gård framför huset finns ett generöst gemensamt rum i sutterängplan.

Där blandas olika aktiviteter och utomhus möter inomhus.

Rummet förbinder ett gångstråk nerifrån stan med huvudentrén. Därigenom

skapas en rörelse genom rummet.

Detta är ett sätt att ta idén om grannskapet vidare. Här möts man för att

tvätta, hålla koll på lekande barn, ta en kopp kaffe, vattna sina tomatplantor

eller spela biljard. Förhoppningen är att skapa en naturlig mötesplats för de

boende - ett grannskap.

EXTERIÖR NORDOST

sedum

slipad betong

vildvin

oljad ek

FASAD SYDOST

SKALA 1:100

FASAD SYDVÄST

SKALA 1:100

Grupp 1:3

3:6


87

2

1

ENTRÉPLAN -1

SKALA 1:100

3

NORMALPLAN

SKALA 1:100

ENTRÉPLAN

SKALA 1:100

SEKTION B-B

SKALA 1:100

88

SEKTION A-A

SKALA 1:100

Grupp 1:3

4:6


lägenheten

Utgångspunkten för lägenhetsgestaltningen har varit att arbeta med stora råa

volymer med hög takhöjd som sedan “möblerats” med rumskuber. Dessa kan

antingen stå på golvet eller hänga från taket. Dessa inställda volymer rymmer

funktioner som kräver slutenhet. De skapar rum både inuti sig själva och runtom

genom att man röra sig in i dem, upp på dem och under dem.

Schakt för bad och kök placerades i bärande innerväggar och har varit styrande

i planlösningen.

Passivhusets tjocka väggar ger djupa fönsternischer på insidan.

Tanken är att de inställda volymerna ska vara generella i sin användningsmöjlighet

och skapa en ganska abstrakt bostad som de boende själv kan göra till

sin egen. Golv och väggar har lämnats som råa ytor i slipad betong som de

boende sedan själva kan förändra.

A

A

arbetskök 8,1 kvm

rum 17 kvm


wc 3 kvm

bad 4,6 kvm

golvyta totalt 110 kvm

Bakgrunden till denna idé var att inom gruppen ville ha ett strikt gemensamt

koncept för lägenheterna som sedan kunde användas för att låta varje

gruppmedlem göra en egen variation på. På så sätt har alla varit delaktiga i

alla delar av processen. (planlösning, fasad, gestaltning etc)

Lägenheterna har utformats utifrån det fasta yttre skalet.

Den höga takhöjden ger rymd, ljus och luft. Samtidigt kan öppenheten skapa

problem med ljud och svårigheten att avskärma sig. Konceptet bygger på att

de boende lever sina liv tillsammans och inte var för sig i egna rum. Sovplatserna

har koncentrerats till små låga rum vilket frigör mer ytor runtomkring.

Ursprungligen byggde konceptet på en standardiserad storlek på de inställda

volymerna, men i det förslag som presenteras här har vi frångått denna idé för

att nå en bättre ytanvändning.

Detta upplägg skulle antagligen ha sin optimala tillämpning i ett projekt där tex

en industrilokal byggs om till bostäder.

Lägenheterna föränderlighet bekväm storlek.

PLAN 1

SKALA 1:50

PLAN 2

SKALA 1:50

TYPLÄGENHET 1

Möblerad för 2 vuxna + 2 vuxna

Grundupplägget för denna lägenhet är tre volymer där två rymmer

rum och en rymmer kök/bad. Samtidigt skapas rum under

och över dessa volymer.

I denna möblering delar två par en lägenhet. Lägenheten används

både som bostad och gemensam studio/ateljé.

INTERIÖR

SEKTION A-A

SKALA 1:50

Grupp 1:3

5:6

89


Typlägenhet 2

Möblerad för 1 par + 1 litet barn

arbetskök 8,1 kvm

rum 8,3 kvm

rum 8,3 kvm


wc 3 kvm

bad 4,6 kvm + fristående badkar

Lägenheten inrymmer en stor funktions

volym där badrum, klädkammare

och kök är placerade.

Det finns även två mindre rumsvolymer

med plats för säng till en person

samt en större volym med plats

för en dubbelsäng.

I lägenheten skapas fria ytor ovanpå

och under volymerna som kan

nyttjas efter behov. I detta fall sover

föräldrarna ovanpå funktionsvolymen

medan deras barn sover i ett

separat rum.

golvyta 110 kvm

PLAN 1

SKALA 1:50

TYPLÄGENHET 1

Möblerad för 2 vuxna + 3 barn

PLAN 2

SKALA 1:50

Typlägenhet 3

Möblerad för 1 par + 2 barn

Lägenheten har ett separat

badrum, ett kök som hänger samman

med en volym som kan nyttjas

som sovplats. I den tredje volymen

finns en klädkammare och

ett mindre rum som i detta fall används

som sovplats.

Ytan ovanpå volymerna disponeras

som arbetsplats, vardagsrum,

tv-hörna och sovplats.

Lägenhetens ursprungliga volymer har kompletterats med en vägg under den

hängande kuben som ger ytterligare ett sovrum.

Detta ger en rymlig familjebostad med plats för övernattande gäster.

Familjen valde att flytta från ett hus till denna lägenhet för att ha närmare till skolor och

arbetsplatser. Här fanns samma frihet i att kunna bygga om och ändra trots att

upplåtelseformen är hyresrätt.

90

INTERIÖR

Grupp 1:3

6:6


Flexibox

KONCEPT – Idé och bakgrund

Projektets koncept, som handlar om flexibilitet, om öppet/slutet och om

förhållandet mellan ute/inne, bottnar delvis i hur vi upplevde platsen och

dess historia men kan också ses som konsekvenser dragna ur idé, de

möjligheter vi fann när vi utforskade vår funktionskärna. Vår Flexibox.

Vi ville skapa förutsättningar för de boende att själva strukturera sina lägenheter

och ge dem möjlighet att släppa in naturen, utsikten och solljuset efter

var och ens behov. För att uppnå detta valde vi att arbeta inifrån och ut. En

funktionskärna i varje lägenhet möjliggjorde stora öppna ytor och tillsammans

med en schakt- och pelarstomme uppnåddes en fullständigt fri fasad.



91

BOXEN – Hur mycket får plats?

Alla lägenheter i huset har en funktionskärna, en box, som går att öppna och sluta helt.

Boxen utgörs av tre sammanhängande enheter; kök, badrum och klädkammare, men

rymmer utöver dessa även förvaring, skrivbord, hatt- och skohylla samt väggar och dörrar.

Allt får plats i boxen!

En planlösning med funktionskärna valdes först för att rummen omkring den skulle kunna

fördelas fritt. Därför fylldes boxen med så mycket funktion som det var möjligt och gick

ifrån att bara vara en samling nödvändigheter till att bli något av en produkt. Dess standardiserade

mått innebär inte bara att var och en kan förändra sin box genom att byta ut

garderober, hyllor, vitvaror och köksinredning e.t.c. utan möjliggör också på bästa sätt att

prefabriceras. Då alla boxar står vertikalt över varandra i huset blir deras utformning identisk

och dessutom kan vattenledningar samordnas och göras på ekonomiskt effektivaste

sätt.



92

LÄGENHETEN – Föränderlig över tid.

Byggnaden har 3 olika lägenhetstyper men då varje lägenhet går att modifiera så är

förstås variationen betydligt större. Vår typlägenhet är 1-5 r.o.k. och 106,4 m2

Lägenhetens grundprincip är att vara så flexibel som möjligt. En plan som inte behöver

styras av några avgränsande väggar utan istället upplevas som en stor och öppen enhet

för generell användning. Därför erbjuds möjligheten att man själv skall kunna modifiera

dessa ytor och tillsluta mellan olika zoner efter behov. För att göra det finns i boxen 4

skjutbara väggar tänkta för avskärmning. De är konstruerade så att man skarvar dem vidare

genom att dra en vägg ur en annan. Detta innebär att den sista utdragbara sträckan

är den tunnaste och därför också fungerar ungefär som en skjutdörr.

Plan våning 2,4 1:200

Plan våning 1, 3, 5 1:100



93

41,1 kvm

11,5 kvm

18,4 kvm

5,1 kvm

4,4 kvm

4,6 kvm

10,6 kvm

Exempel 1 1:50

5,1 kvm

52,6 kvm

TYPLÄGENHET

Rummens funktioner är förstås inte givna men vi har här valt att arrangera det så att sovrummen är de rum man kan åstadkomma i

kontakt med klädkammaren och den övriga ytan är sedan tillgänglig för allrum, matsal, arbetsrum e.t.c. Kommunikationen mellan rummen

sker dels genom skjutväggarnas yttersta del, dels genom boxens kök och klädkammare.

Varje lägenhet har även en smal balkong som löper längs hela lägenhetens yttervägg. Flexibiliteten återkommer där i form av skivor

som möjliggör att helt öppna eller sluta för utsikt, omgivning, sol, insyn e.t.c.

4,4 kvm

4,6 kvm

18,4 kvm

Exempel 1 – 4 r. o. k. - Familj bestående av 2 vuxna och 2 barn

10,6 kvm

Exempel 2 – 3 r. o. k. - Par med verksamhet hemma.

Exempel 2 1:50

94


Kurs: Bostadens rum, CTH 2007

ENTRÉ OCH TAK

Takterrassen är ca 500 m² och är en plats för grannarna att träffas och umgås på. Takterrassen

består av två zoner, en aktivitetszon, där det exempelvis kan finnas en basketplan, och en grön

zon, där växtligheten är i fokus i form av stora krukor med växter samt en spaljé. En box är även

utplacerad på taket och rymmer förråd, WC och ett växthus för odlingar.

På entréplan finns tvättstuga, förråd, soprum, cykelrum och rum för elcentral. Parkeringen ligger

under mark.



95

Fasad mot Guldheden

1:100

Husbredd 25350

Fasad mot Landala

1:100

BYGGNAD - Fasad, material och konstruktion

Flexibiliteten märks även av i fasad då reglerbara plattor går att vinkla och dra ihop för

att justera ljusintag i lägenheterna. Fasaden går alltså, precis som boxen, att öppna

och sluta helt. Genom att öppna upp helt skapas ett möte mellan bostad och natur,

något som vi tycker är en stor kvalité i projektet.

De material vi har valt i fasad är isolerglasrutor samt formplywood. I de fyra byggnaderna

finns totalt 84 lägenheter.

Konstruktionen är en pelarstomme. Bjälklagen av betong vilar på primärbalkar som är

fördelade på samma sätt som lägenheterna mellan 12 pelare (4 längs varje sida) och

det centrala schaktet som även är stabiliserarande. Det översta bjälklaget är förstärkt

med ett terassbjälklag samt en springa för vattenavrinning. På den nedersta våningen

finns även utrymme för parkering.

96



OMRÅDE

Norra Guldheden har ett mycket eftertraktat läge, platsen har goda förutsättningar

då det är nära till bl.a. affärer, skola och kollektivtrafik. En ny väg

för garageinfarter har dragits mot Landala samt en mindre väg till entréer

mot väst. Bergskanten blir en naturlig avgränsning för platsen mot Landala,

liksom skogen mot Raketgatan.

Eftersom man vid Norra Guldhedens tillkomst hade idéer om trädgårdar

och natursköna områden, har vi i projektet försökt bevara så mycket naturmark

som möjligt. Vi har därför även valt att skapa mindre gårdar med träd

och buskar mellan husen.

Situationsplan 1: 1000



97

SLUT

98



PLATSEN ÄR NORRA GULDHEDEN. Projektet innebär att förtäta sluttningen mellan bostadshusen på Raketgatan

och Egnahemsvägen med nya flerbostadshus. Området ligger 70 meter över havet och lutar brant ner mot Göteborgs

innerstad. Vi har valt att förtäta området med tre punkthus som myllrar och vrider sig fram över sluttningen. I punkthusen

tas känslan av höjd upp rumsligt i raka axlar genom lägenheterna, i utposter som går ut i fasad, och ut över mark.

När man närmar sig området kan man redan på håll se sin lägenhet och hur dess rum ger uttryck i fasad. Om man

ser på lägenheterna en längre stund kan man finna att deras placering i förhållande till varandra följer ett mönster. En

rationell stomme ger utrymme för rummens utvidgning och fasadens uttryck.

PUNKTHUSEN nås via en ny

lokalgata som rör sig upp för

branten från Egnahemsvägen.

Den nya lokalgatan följer de

nivåkurvor som präglar platsen.

Det skall vara möjligt för besökande

att parkera längs den nya gatan.

Parkeringarna skall tillsammans

med gångstråken ge rörelse till den

nya gatan. Ett parkeringshus för

de boende anläggs under den nya

lokalgatan. Från parkeringshuset

skulle de boende kunna nå sina

lägenheter via separata ingångar

genom källarplanet, som ligger

i nivå med parkeringshuset.

De tre husen ligger förskjutet i

förhållande till varandra. I den del

av uterummet som vetter mot den

nya gatan anläggs rumskapande

strukturer med betong som

sammanknytande material. Det

bildas naturliga nivåskillnader som

kan återkopplas till byggnadernas

uppbrutna fasad. Mot branten

lämnas naturen orörd och den

blandade vegetationen med

barrträd, lövträd och mossa lever

tätt inpå fasaden. Stigar och

trappor, upp till Raketgatan och

via andra stråk genom området,

behålls och utökas med ytterligare

gångstigar från den vändplats som

den nya lokalgatan mynnar ut i. De

nya punkthusens huvudentréer

vetter mot den nya lokalgatan

men de ges också entréer som

nås från Egnahemsvägen. De

två lägenheterna på plan -1 kan

förutom från trapphuset också nås

från en separat trappa på utsidan

av huset. Det ger en entréplats

som de boende själva kan utforma

och på så vis skapa en relation till

de boende på Landala.

B


1:1000

0 50m

N

VY FRÅN GULDHEDEN MOT NO

B

R U N T O T H E H I L L S

Jonatan Andersen Carolina Fredriksson Johan Lund

05:01

Flerbostadshus Norra Gluldheden

Bostadens rum A2

99

STOMMEN utgörs av fyra

definierade fasta punkter, vilka ger

en kvadrat. I kvadratens mitt löper

ett symetriskt trapphus upp genom

byggnaden. Trapphuset och

hörnen är grunden för den vertikala

bärningen i konstruktionen.

Våningsplanet följer de definierade

punkterna och kan roteras och

spegelvändas till olika positioner

kring trapphuset.

I våningsplanet löses

ytterväggarna upp av de rum som

bygger upp lägenheterna inifrån.

När våningsplanet spegelvänds

och roteras, för att läggas

lagervis i det gemensamma

rummet, förflyttas och förskjuts

lägenheterna i förhållande till

varandra och fasaden bryts upp.

Den uppbrutna fasaden skapar

både rumsligheter inomhus

och terrassytor. Indragen och

utskjutningarna är begränsade

till ett antal lägen för längd och

bredd. Eftersom våningsplanets

utformning är konstant genom

byggnaden finns det eventuellt

utrymme att förproducera moduler

och effektivisera byggnationen.

UTSKJUTNINGARNA, och

känslan av en utpost med fönster

i två riktningar, utgör grunden för

lägenhetslösningarnas axiallitet.

Den uppbrutna fasaden ger

möjlighet att hitta egna vrår i de

öppna planlösningarna. Axlarnas

riktning förstärks med en lägre

takhöjd i entréerna och samspelar

med en parallell golvläggning i

sten. Entréerna ges på så sätt ett

mörkare uttryck i kontrast till de

ljusa utskjutningarna med stora

fönsterytor. Kring trapphuset ligger

förutom entrérummen toaletterna,

för en effektiv organisering av

installationer.

SYMMETRIAXLAR

I TRAPPHUS

1 2 3 4

MÖJLIGA LÄGENHETSPOSITIONER

RUNT TRAPPHUSET

v

SIKTLINJER GENOM LÄGENHETERNA

Plan -2. Förråd och

intallationsutrymmen.

1:200

Plan -1. Lägenheter

och förråd.

1:200

Entréplan. Lägenheter

och förråd.

1:200

Takplan. Terrasser

och partybox.

1:200

INTERIÖRPERSPEKTIV FRÅN

TYPLÄGENHETEN



05:02

100


Bostadens rum A2

A

Sektion.

A

Plan 1-7

1:100

0 5m

Huvudplan.

Sektion A-A 1:100

0 5m

Alternativ möblering

0 5m



05:03

Sektion B-B 1:500



101

Fasad mot SO

1:100

Fasad mot NV

1:200

Fasad mot SV

1:200

Det har varit viktigt att ge varje

lägenhet en egen IDENTITET, att

redan när man närmar sig platsen

kunna identifiera sin bostad och

ana rummen bakom fasaden.

För att särskilja lägenheterna är

betongen infärgad i olika nyanser.

Terrasserna har anpassats till

varje våningsplan beroende på

vilka ytor våningsplanet under

har givit. När terrasserna inreds

förstärks det brokiga intrycket,

tillsammans med de inblickar

som de stora glaspartierna ger

till olika ljussättningar, gardiner

och växter. När de boende byter

lampor i sina upplysta tränischer

kanske det också där blir en

varierad ljussättning som bidrar

till det eftersträvade uttrycket.

För att skapa FLEXIBILITET är

förslaget att utvidga lägenheterna

vertikalt, på vilket sätt man i en

lägenhet skulle kunna få axlar

och fönster i fyra vädersträck.

Trappstudien visar var i

planlösningarna det skulle vara

lämpligt att lägga in trappor för

en sådan utvidgning. Till exempel

skulle man kunna utvidga fyran

med en spiraltrappa ner till ettan,

ett utrymme som skulle kunna

fungera som ett generöst kontor

med egen entré.

TAKTERRASSEN har sin största

kvalité i sin utsikt. Byggnadens

uppbrutna fasad fortsätter upp

på takterrassen där den skapar

terrasser och rumsligheter i olika

nivåer, och ger förhöjd takhöjd till

lägenheterna på plan 7. Utrymmet

är gemensamt och hyser en

också lokal som de boende kan

använda för olika ändamål, en

”partybox” med uppglasad fasad,

tydlig riktning ut över branten och

utsikt över Göteborgs innerstad.

Intill partyboxen finns en yta

som förlänger rummet och kan

användas till dansbana eller

möbleras.

PERSPEKTIV FRÅN LANDALA

FÄRG- OCH MATERIALSCHEMA

MÖJLIG PLACERING AV TRAPPOR

Fasad mot NO

1:200



05:04

102


Bostadens rum A2

4 rok 1:50

0 5m

Typlägenhet.

4 rok 1:50 Alternativ möblering

0 5m



05:05



103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

01FÖRTÄTNINGSFÖRSLAG


NORRA GULDHEDEN

I centrala Göteborg finns ett behov

av förtätning. Stadsbyggnadskontoret

föreslår ett antal områden på

Norra Guldheden för ny byggnation.

Området för detta förtätningsförslag

är beläget i den östra delen av Norra

Guldheden, i sluttningen mot

Landala. Stadsbyggnadskontoret

föreslår 80-100 lägenheter i 4-5

punkthus, cirka 5 våningar höga.


119

Anna Larsson Catharina Dahl Martin Livian

02PLATSANALYS

Platsen för ny bebyggelse ligger på Norra Guldheden

med utsikt över centrala Göteborg. Befintliga

punkthus i den västra delen av området utgör en

känd siluett med sina röda puts och tegelfasader

som sträcker sig i åtta våningar.

I öster finns sju våningar höga lamellhus i tegel.

Själva planområdet är ett kuperat grönområde i anknytning

till punkthusen, placerade enligt tanken

”hus i park”. Grönområdet kännetecknas av berghällar

och tät blandad lövskog.

Terrängen har en höjdskillnad på 35 meter. Planområdet

lutar i två riktningar, dels i syd/nordlig och i väst/

östlig riktning. Detta i kombination med de befintliga

punkthusens skuggor gör att tomten inte har ett optimalt

solläge. Däremot finns potential till utsiktsmöjligheter

i nord/östlig och syd/östlig riktning.

Grönområdet används mer passivt än aktivt och

fungerar som visuell kontakt med naturen och en

tydlig gräns till övrig bebyggelse. I viss mån används

platsen för lek och rastning av hundar. Planområdet

ligger i nära anslutning till buss- och spårvagnskommunikation.

Genom området löper ett promenadstråk

via Oscar Hanssons trappor som fungerar som

en förbindelse mellan Norra Guldheden och Landala.

Förbi planområdet i öster finns en vältrafikerad

cykelväg mot centrum.

120



03KONCEPT&SITUATIONSPLAN

Sektion Skala 1:1000

Befintliga punkthus på Raketgatan utgör en markerad siluett. Ny bebyggelse bör därför underordna sig denna.

För att ny bebyggelse ska smälta in i omgivningen och bibehålla en grön utsikt täcks tak och fasader av vegetation.. Lutningen ger huset en

mer följsam karaktär samt ökar det gröna intrycket.

Sol

Utsikt

Våningsplanen förskjuts i väst östlig riktning som skapar gröna terrasser. Fasaden mot Landala anpassas till befintligt stadsrum och en extra sockelvåning

tar upp tomtens lutning och skapar balans i byggnaden. Detta ger en mångfald av lägenhetstyper och kvaliteér.

Husen placeras med tanke på att bevara befintliga siktlijner. Parkkänslan och närheten till naturen behålls.

Remsor av natur sparas mellan husen. Parkering sker under husen och på motsatt sida vägen. Längs husen finns en gångbana och en trädrad

som avskiljare mot vägen.

Situationsplan Skala 1:1000 Huvudmått hus 20x30 m väg 7 m gångbana 3 m förgårdsmark 2 m


Anna Larsson Catharina Dahl

121Martin

Livian

04FASADER

Huset har fått sin karaktär genom att våningsplanen förskjutits i öst-västlig riktning. I denna riktning löper en bärande vägg längs med

vilken köken för samtliga lägenheter är placerade. Detta gör att en tydlig grundstruktur återkommer på alla plan, men ingen lägenhet

blir den andra lik. De fyra husen har sammanlagt cirka 80 lägenheter. Storlekarna varierar mellan cirka 60 m2 och 120 m2.

Lägenheterna mot väst har sedumbeklädda terrasser och klättrande vegetation ligger som ett täcke över fasaden. Detta för att bibehålla

det gröna intrycket som finns i området idag. Sedumtaket bidrar även till dagvattenhantering, bättre isolering och luftkvalitet.

Övriga fasader är klädda med en liggande mörk, blank träpanel. Den skiftar uttryck i förhållande till ljuset från mörk, nästan svart till

glödande röd. Fasaderna mot nord och syd har utskjutande rumselement vilka skapar en variation samtidigt som de ger extra ytor och

kvaliteter i rummen. Fasaden mot Landala har i vissa plan fått uteplatser ovanpå underliggande utskjutande plan. I andra plan finns

franska balkonger för att skapa en mer stadsmässig karaktär.

Fasad väster Skala 1:100

Fasad söder Skala 1:100

Fasad nord Skala 1:100 Fasad öster Skala 1:100

122



G

G

G

G

TT

TM

G

K/F

G

G

TT

TM

G

G

G

G

TT

TT

TM

TM

K/F

K/F

K/F

K/F

TT TM

TT

G

G

G

G

G

G

G

TT

TM

TT

K/F

05PLANER&SEKTIONER

27,5

22,5

20,8

soprum 32,0 m 2

förråd 72 m 2

cykel/rullstol/barnvagnsförråd tvättstuga 32,0 m 2

38,4 m 2

sovrum 12,6


m 2 kök/vardagsrum 46,5

m 2

bad 5,1

m 2

G G

G G

bad 5,1

m 2

el/fläkt/apparatrum

19,2 m 2 m

kök/vardagsrum 46,5

2

m 2 sovrum 16,0

G G G G

G G

21,8


m 2 sovrum 12,6


m 2 m 2



m 2 m 2

bad 5,1

bad 5,1

m 2

m 2

G G

G G

G G G G

bad 5,1

m 2


m 2 bad 4,8

m 2

TM

G G G G G

sovrum

18,0 m 2

G G G G G

TM

sovrum 14,0 m 2

K/F


m 2


m 2

m 2


m 2


m 2

Entréplan Skala 1:100

Våning 2 Skala 1:100 Nyckeltal 0,83

G G G G G

2,7 m

Vinkel 9,5 °

Takvåning Skala 1:200

2,7 m

2,7 m

G G G G

18,3 m

2,7 m

Sockelvåning Skala 1:200

2,7 m

2,7 m

Konstruktionsprincip

Sektion Skala 1:100


Anna Larsson Catharina Dahl

123Martin

Livian

06TYPLÄGENHET

Lägenheten är belägen på våning 2 av 4. 3 rum och kök på 87 m 2 . Lägenhetens entré är placerad i mötet mellan den öppna och

den slutna delen av lägenheten. Ett fönster i den öppna delen leder blicken mot kök och vardagsrum vilka är belägna utmed fasaden

i sydväst. Vardagsrummet har fönster över hörn för att maximera ljus och utsiktsmöjligheterna. Detta ökar även det öppna

intrycket. De gröna terrasserna på sydvästra fasaden förlänger rummet ut i naturen, eller det omvända. De mer slutna rummen är

placerade i husets mitt. En fritt liggande modul innehållande badrum skapar rundgång och delar på ett naturligt sätt lägenheten

i två zoner. Vid behov kan nya väggar enkelt resas runt modulen för att skapa nya rum. Lägenheten har generellt användbara

rum vilket gör att den lämpar sig för många olika boendesituationer.

TT TM

1,5

Utsikt från ett utskjutande element

G G

K/F

0,9

1,0

2,0

3,0

2,9

4,1

2,0 2,0

4,0

9,4

0,9

4,3

1,3 1,2

1,7

3,0

0,9

G G G G

G

1,0

Typlägenhet Skala 1:50

Badrumsmodul i trä

G

G

TT TM

G G G G G

K/F

G

G

124

Typlägenhet Skala 1:50

Vardagsrum med putsat betonggolv och vita väggar



Kvarteret Fjärilslarven

Förtätning i Norra Guldheden

Ellen Oldén

Maria Poll

Axel Robach

A2 Grupp 9


20071023

125

Snapshots från arbetet med projektet.

09:01

Ellen Oldén

Maria Poll

Axel Robach

126

Mellan husen bildas stora uterum där naturen lämnas i stort sett orörd, endast

genomkorsad av gångstigar och en liten bilväg. Marken uppe på taket görs istället

en aning mer tillgänglig och “bekväm” för en picknick, fest, grillkväll eller bara en

stund ute i det fria.

Kommunikationsytorna i huset har en sammanhållande färgsättning. Loftgångarnas räcken består av grönt halvtransparent

glas, vilket även återkommer i balkongräckena på motstående fasad.

På taket finns en tillgänglig naturyta med fantastisk utsikt och plats för många

olika aktiviteter. Här kan man läsa i skuggan av ett träd, spela boule, grilla och

umgås med vänner och grannar.

De olika lägenhetstypernas placering i huset visas i fasaden med olika material. “Radhusen“ bildar till synes egna små enheter

i stående träpanel. Lamellhusdelen med smålägenheter är till stor del uppglasad mot söder med spalter av korrugerad plåt.

Längst ut på gaveln är de större lägenheterna täckta med rött tegel.

128

09:03

Ellen Oldén

Maria Poll

Axel Robach

skala 1:1000

Våra intentioner med projektet

• Att stolt förhålla sig till ett känsligt kulturområde.

• Att skapa uterum och närhet till vackert naturområde.

• Att skapa mötesplatser och varierade boendeformer.

Landala

• Att utnyttja den sluttande terrängen.

Egnahemsvägen


Raketgatan

Raketgatan

Norra Guldheden

entré

Vi har skapat en hustyp som kan infogas med variation i en serie längs

den aktuella sluttningen. Husen följer terrängens former och placeras i

naturliga nedsänkningar på branta ställen i berget.

Platsens naturmark lyfts upp och görs tillgänglig på hustaken där den

bildar gröna takterrasser med storslagen utsikt.

Uppifrån berget syns husen nästan inte alls. Sedda nedifrån skjuter

de i höjden med närmare 25 meter.

De nya husen nås med bil via en smal väg som följer berget genom

huskropparna. Detta för att inte behöva bredda och öka trafiken på

smågatorna runtomkring eller inkräkta på de nedanförliggande husen.

Inunder husen finns garage för de boende och gästparkeringar.

Huskropparna är placerade så att den visuella kontakten mellan

Norra Guldheden och Landala bevaras. Avståndet mellan husen

gör att de inte skymmer solen för varandra.

09:02

Ellen Oldén

Maria Poll

Axel 127 Robach

våning 1

skala 1:200

takterrass

skala 1:200

våning 4

skala 1:200

entrévåning

skala 1:200

återvinning

cykel- och

rullstolsrum

entré

våning 3

skala 1:200

apparatrum

våning -1

skala 1:200

förråd

förråd

Alla lägenheter är genomgående med ingång från loftgångar

på norrsidan. Detta gör att inga bostäder får enbart ogynnsamt

norrläge, och alla får en sydlig utsikt. De indragna balkongerna

ger solavskärmning på södersidan.

Planen innehåller en variation av lägenhetstyper, från

enkla ettor till radhusliknande etagelägenheter med

egen uteplats.

antal rum storlek (kvm) antal

Entrén är rymlig, med plats för rullstolar, barnvagnar, postfack

och en liten sittplats. Strax intill finns ett cykelförråd/verkstad

där det finns gott om utrymme för att pumpa, byta däck och

diverse annat.

Endast en entré med trapphus behövs per hus. Utan flera

angöringsvägar kan man på så sätt spara så mycket som

möjligt av naturmarken runtomkring husen.

förråd

förråd

tvättstuga

källarvåning

skala 1:200

möteslokal

1 rum m. balkong 50 4

1 rum 50 3



etagelgh. 4 rum, uteplats 120 4

Det stora öppna mötesrummet längst ner på gaveln bildar en

trevlig gemensam plats och visar husets aktivitet utåt med

utsikt nedåt Landala.

09:04

Ellen Oldén

Maria Poll

Axel Robach

129

sektion 2

skala 1:100

sektion 1

skala 1:100

Husets bärande stomme byggs i betong.

takhöjd 2.60 m

totalhöjd 21 m

sektion 1

längd 60 m

våning 2

skala 1:100

09:05

Ellen Oldén

Maria Poll

Axel Robach

Nyckeltalet BOA/BTA för denna våning är 0,75,

vårt loftgångshus ger alltså god ekonomi i byggandet.

130

skala 1: 50,

Tvårumslägenhet 61 kvm

En mycket efterfrågad lägenhet på bostadsmarknaden är

tvårummaren. Den passar små hushåll i många olika

livssituationer.

Mot söder öppnar sig bostaden med generösa fönster

och balkong. Mot norr och loftgång ligger neutrala rum

med mindre öppningar.

Med den stora skjutdörren kan sov-och vardagsrum

öppnas upp och användas som en enda stor yta.

Mellan hall och sovrum finns en skjutvägg som kan

skapa rundgånsmöjlighet.

Det gröna glaset går igen på såväl husets utsida som

insida. Här skärmar det av köket från matplats och

vardagsrum.

möbleringslternativ

09:06

Ellen Oldén

Maria Poll

Axel Robach

131

132

Flerfamiljsbostaden

Förtätning -Norra Guldheden





133

Process…

Separata volymer. Volymer på varandra.

Klossar i trä.

Rum mellan rummen –Mellanrum.

Hål, luft mellan volymer.

Förskjutningar…

Något trycker på.

En kloss trycks in. Hål mellan rum uppstår.

En annan kloss sticker ut.

Framhäver rörelsen, förskjutningen.

Utrymmet mellan rummen.

Mellanrummen.





134

B

A

Platsen har en brant sluttning mot nordost, och är därför

relativt mörk. Husens placering är bestämd med utgångspunkt

i de ljusförhållanden som finns på platsen. Vi har således

valt en placering högt upp på sluttningen, och intill husen på

Raketgatan. Detta för att ta tillvara på det ljus som kommer

in i området från syd och väst mellan de befintliga husen.

Vi har lämnat en ‘grön ring’ kring stjärnhusen och dess närområde,

och samtidigt givit den nya bebyggelsen ett eget grönt

rum.

A


1:1000

N

För att få en självklar rörelse och kontakt ner mot City har

vi lagt två nya gångvägar -en länk- som på ett naturligt sätt

knyter samman områdena.

Husen nås från en ny lokalgata på vilken det även finns plats

för besöksparkering. Parkering för de boende ordnas med ett

parkeringsplan under det första av husen på längan.

B

Sektion AA

1:1000

Sektion BB

1:1000





135

14 308

Cykelförråd

42 kvm

Elcentral

Apparatrum

Fläktrum

12 kvm

6 171

7

6

5

4

3

2

1

Förråd

15 st

Soprum

12 kvm

22 612

9

8

5 100

13

12

1

10

19

18

17

16

15

14

Städ

6 kvm

Tvättstuga

24,5 kvm

T T T

Torkrum

10 kvm

F

F

Rum

16 kvm

Kök

13 kvm

Vardagsrum

46 kvm

Bad

7 kvm

8300

910

G

Rum

12 kvm

Entré/Ha l

18 kvm

G

F

G

F

F

K/F

F

F

KLK

G

Planer

Utgångspunkter för planlösningen är:

-Flexibilitet i planlösningen får vi genom att använda skjutväggar. Denna kvalité

ger i sin tur möjlighet till föränderliga rum med varierande siktlinjer, och därigenom

en föränderlig lägenhet, för olika bostads- och familjesituationer.

-En fast ‘box’ som central punkt i lägenheten kring vilken funktioner som kök, bad

och förvaring samlas. Samlandet av dessa funktioner ger möjlighet till rundgång i

varje lägenhet.

G

G

G

G

-Dynamik. Genom att vrida kropparna runt trapphuset och husets bärande centrala del

blir ingen lägenhet den andra lik. De sinsemellan förskjutna planerna skapar olika

rumsliga samband och balkonglösningar.

G

G G

G

G

G

-Föränderlig fasad och

personliga önskan.

innerväggar öppnar och sluter byggnaden efter de boendes

G G G

Nyckeltal: BOA/ BTA= 323 m2/ 367 m2= 88%

1 000

F F

14610

Lägenhetsarea

112 m2


56 m2


119 m2





136

F F

G

1 0 0 0

Typlägenhet

-3 rok Möblerad för två familjesituationer.

Situation 1: Barnfamilj med yngre barn som delar rum.

Situation 2: Kollektivt boende för tre personer.

Rum

12 kvm

Rum

16 kvm

Rum

12 kvm

Rum

16 kvm

G

G

1 000

910

910

Entré/Hall

18 kvm

Entré/Hall

18 kvm

Bad

7 kvm

F F

Bad

7 kvm

G

14610

14610

Kök

13 kvm

Kök

13 kvm

G


46 kvm


46 kvm

8300

8300






112 kvm

137

Fasader

-Liksom insidan av husen är föränderlig är även fasaden det. Fasaden består

av skjutbara element i trä. Träslag -ljusa och mörka- varierar mellan

husen.

-Innanför träfasaden finns skjutbara glasväggar. Tillsammans ger dessa

husen en variationsrikedom.

Slutet, öppet, ljust, mörkt, luftigt, föränderligt.

-Trapphuset kring vilket volymerna vrider sig är ett fristående element i

glas. På dagen fungerar det som ett ljusschakt och på kvällen är det

upplyst och skapar trygga rum mellan husen.

-Från trapphuset går det loftgångar i gallerdurk till lägenheterna. Ljus

tillåts komma in.

Fasad nord/ost

Fasad söder





138





2600

300

24500

19500

Sektion CC

139

140

141

142

143

144

145

146

147

148

5:an

Alternativ 1

Unga arbetande och studerande som

trivs med att bo kollektivt och dela varandras

erfarenheter

Alternativ 2

Familjen med plats för både

farfar och mormorsmor.

GRUPP 11 A2

Anna Berencreutz

Cornelia Edblad

Karin Berggren

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

Huskropparna är formade som skivor

som skär in i berget. Detta är för att

ta tillvara på naturen som finns i

området och för att kunna skapa

entréer från två håll. Området ligger

centralt med närhet till både kommunikationer

och service. Nedanför

finns Landalatorg, och ovanför finns

Guldheden.

Hiss och trappor ligger på den norra

sidan av huset, kommunikationen syns

på utsidan. På den södra sidan av

huset har alla boende möjlighet att

komma ut på sin egen balkong.

Den nedre entrén till huset är generöst

utformad som en vinterträdgård,

en naturlig plats för de boende. Där

finns bänkar, postfack och ingången

till tvättstugan.

Lägenheterna är tänkta att passa

människor i olika skeden i livet. Allt

från äldre till barnfamiljer och studerande.

Därför finns det möjlighet att

slå samman lägenheterna i höjdled.

Situationsplan 1:1000 Nh

D I G D E E P

DIG DEEP


071023 16:1

171

FASADER PÅ HUSET I MITTEN

brännt trä, rödskiffer, färgat glas

Fasad Söder 1:100 Fasad Väster 1:100

DIG DEEP


071023 16:2

172

Fasad Norr 1:100 Fasad Öster 1:100

DIG DEEP


071023 16:3

173

MÖJLIGHET ATT UTNYTTJA TAKET

Taken bildar tre bryggor ut i landskapet. De ger en

plats att umgås både för de boende i huset och i

området.

Vi tänker oss taket som ett böljande trädäck som

ger mycket sittplatser och mysiga vrår, här kan

man att läsa en bok, sola eller ha picknick.

Naturen är bevarad så mycket som möjligt och vi

har givit något extra till alla boende i området.

Guldheden

11

22.65

2,75 2,75 2,75 2,75 2,

.75 2,75

Landala

Sektion 1:200

DIG DEEP


071023 16:

174

LÄGENHETEN

Huset består i grunden av två stycken lägenheter

som återkommer, både som spegelvända och som

en variant där de är sammanslagna. I lägenheterna

finns trappor som man kan öppna upp eller stänga

av för att kunna sammankoppla två eller flera

lägenheter med varandra.

74 kvm 41 kvm 41 kvm 74 kvm

120 kvm 41 kvm 74 kvm

DIG DEEP


071023 16:5

175

FÖRSLAG PÅ SAMBAND MELLAN LÄGENHETERNA

A

A

B

B

11 m

45,6 m

11 m

57,1 m

Nyckeltal för huvudplan: BOA /BTA 465/641 kvm =0,73

176

DIG DEEP


071023 16:6

L I V E T S A L L A S K E D E N

DIG DEEP


071023 16:7

177

E N T R É

178

DIG DEEP


071023 16:

ABO125

BOSTADENS RUM

I det här projektet har vi låtit två huvudgrepp styra oss.

Det ena huvudgreppet fick vi av platsen: vildvuxen terräng i

Norra Guldheden. Den här gröna oasen mitt i staden verkade ha

ett stort värde bland de boende i området. Med det i åtanke

bestämde vi oss för att projektet skulle ha ett grönt tema.

Kanske kan vi ersätta de gröna ytor vi “tar” med nya ytor som

förutom grönska tillför något mer för de boende i området?

Huvudgrepp nummer två hade vi med oss från början. Vi var

överens om att många av dagens trapphus och ytor omkring

bostadshus upplevs som otrevliga och otrygga. Anledningen

kan vara att trapphusen bara finns för att passeras och på så

sätt träffar man sällan sina grannar. Vi tror att om man istället

skulle kunna se mer av sina grannar skulle man känna sig tryggare.

Vi ville införa fler sociala ytor i bostadshuset, både i trapphuset

och husen emellan.

17:01 ELIN ARONSSON, DAVID BERGMAN, ELIN EKMAN

179

KONCEPT

grönt socialt

PROCESS

1. 2. 3.

1-3 1-5

Två lägenhetsvolymer

En husvolym dras isär och blir två. Formerna

passar visuellt ihop som två pusselbitar

+ =

I glappet mellan volymerna placeras ett

grönt trapphus.

=

+

Grönt stråk tangerar grönt tak.

180

17:02 ELIN ARONSSON, DAVID BERGMAN, ELIN EKMAN

SITUATIONSPLAN 1:1000

A

Flerbostadshuset är en kvartscirkelform som letar

sig upp i terrängen. Den rundade formen gör att lägenheternas

ena sida riktar sig mot varandra. Den

sidan blir den sociala och öppna sidan av huset.

Den motstående sidan, där lägenheterna riktar sig

från varandra, blir den privata och slutna sidan.

B

B

A

17:03 ELIN ARONSSON, DAVID BERGMAN, ELIN 181 EKMAN

SEKTIONER 1:200

Sektion A:A

Sektion B:B 17:04 ELIN ARONSSON, DAVID BERGMAN, ELIN EKMAN

182

HUVUD- OCH ENTRÉPLAN 1:100

Nyckeltal: 0,79

Våning 3, 4 (7, 8)

Våning 1 (2,5,6)

Interiör


PLANER 1:50

zonerade planer

privat åt nordost

offentligt åt sydväst

FRD

KLK

KLK

84,5 kvm möblerad för barnfamilj. 104 kvm möblerad för tonårsfamilj.

Planen är uppdelad på

samma sätt som hela

huskroppen; den sociala

och den privata zonen är

tydlig. Den sociala delen

är en öppen umgängesdel

med kök, matplats och

vardagsrum. Rum för

arbete eller sömn, badrum

och klädkammare/förråd

finns i den privata och

slutna delen.

Vi har gjort två olika lägenhetsstorlekar;

för upptill 3

pers och upptill 5 pers. Eftersom

planerna är generella

finns en stor flexibilitet

i lägenheterna.

sov

FRD

KLK

offentlig

hygien

KLK

förvaring

9,700

10,525

125 500 3,200 1,408 101 1,200 100 1,408 4 1,300 780 400

Allrum

26,2 kvm

Rum

14 kvm

Bad

4 kvm

Klädkammare

2,8 kvm

Kök

15,9 kvm

Hall

6,1 kvm

Rum

14 kvm

84,5 kvm möblerad för ett par.

K

F

4,600 900 4,600

10,100

184


FASADER OCH TRAPPHUS

skjutpartier

öppningar skapas

De två dominerande fasaderna har olika karaktär för att understryka

deras olika funktioner.

Den konkava fasaden har fått en öppen karaktär för att visa på

den sociala kopplingen lägenheterna emellan. Den öppna karaktären

har vi skapat genom stora glasade ytor och loggior.

Den konvexa fasaden har fått en sluten karaktär för att den

delen av huset ska kännas mer privat. Det har vi gjort genom få

ljusinsläpp med metallraster som skapar en skimrande effekt.

Resten av fasaden täcks av ett svart blankt skivmaterial.

Trapphusen har utformats så att man

kan ha visuell kontakt med sina närmsta

grannar från sin entré. I trapphusen har

vi tagit in det gröna temat i golvmaterial.

Fri sikt genom trapphusen skapar samband

med terrängen utanför.


DET GRÖNA STRÅKET

Ovanpå och mellan taken har vi planerat ett grönt stråk,

eller park om man så vill. Det är där vi tänker att man ger

tillbaka de gröna ytor som offrats där huset står. Tanken

är att det gröna stråket ska vara en offentlig upplevelse

med olika händelser. Det gröna stråket börjar längst upp i

backen och följer sedan huskropparnas form. På mitten

grenar det sig så att man kan välja att gå nerför längs den

konvexa fasaden. Man ska även kunna ta sig till och från

det gröna stråket genom trapphusen.

186


Projekt: Flerbostadshus

Punkthus intill Norra Guldheden

Bakgrund

Området som ska förtätas är i dagsläget en starkt kuperad

naturtomt mellan Norra Guldheden och Landala i centrala

Göteborg. Vegetationen består mestadels av sly och mindre

träd av främst björk och lönn. Platsen sluttar i nordöstlig

riktning och är med sina höjdskillnader på många ställen

svårtillgänglig. Det är ändå ett uppskattat grönområde bland

de boende i närområdet. Det bildar en viktig gräns mellan

Norra Guldhedens välkända grannskapsenhet från fyrtiotalet

och det nedanförliggande Landala med dess rader av höga

lamellhus från sjuttiotalet. Samtidigt utgör sluttningen en viktig

kommunikationsväg ner till Landala med dess serviceutbud.

Vi har i projektet strävat efter att bevara områdets karaktär

av gränsland och kommunikationsled. En viktig utgångspunkt

i projektet har därför varit att husen ska göra så lite anspråk

som möjligt på den omgivande marken och infoga sig i denna.

Detta har lett till avväganden avseende husens bredd och

utformning. Det har också varit viktigt att ge de nya bostäderna

och tomten en egen karaktär och enhetlighet.

Lång sektion 1:1000

Sektionen visar uppe till vänster punkthus i Norra Guldheden och nere

till höger Landala med dess lamellhus.

Förslaget utgörs av fyra punkthus löst sammanhängande i en bågform

som följer branten samt befintliga gränser i form av vägar och närliggande

bebyggelse.

Grupp 18

Elina Friberg

Ola Klåvus


18:01

187

Husen har en vinklad form med två armar som öppnar sig nedåt mot Egnahemsvägen och har

emellan sig den upplysta entrén och trapphuset – husets kärna. Mellan de båda armarna skapas en

mer privat förgård samtidigt som de offentliga stråken mellan husen förblir orörda. De gemensamma

utrymmena har placerats på taken i form av takterrasser för att ytterligare förstärka punkthuset som

en privat zon och lämna markområdet offentligt. Takterrasserna tar genom sina höga lägen även

tillvara de sparsamma ljusförhållandena i området.

2600

Vy från Landala

Sektion 1:100 @ A1

För att utnyttja höjdskillnaderna i området är husens främre del mot

gatan en våning nedsänkt i marken. Detta källarplan innehåller

cykelförråd, apparatrum och tvättstuga. I entrén en våning upp

utnyttjas den bakre delen till förrådsutrymmen då även denna del,

till följd av markens lutning, huvudsakligen är belägen under jord.

Grupp 18

Elina Friberg

Ola Klåvus


18:02

188

Fasad

De yttersta fasaddelarna utgörs av strukturerad mörkgrå högglansig betong och de mer urgröpta partierna

av en ljusare nyans. Fönster har i utvalda lägen sammanbundits verikalt med mellanliggande mässingskivor

vilket skapar smala reflekterande fönsterband längsmed hela husets höjd. Detta för att återspegla trapphusets

egenskap som ljusschakt runt hela huset, samt att förstärka husets vertikalitet för att skapa ett nättare intryck.

Fasad åt väster 1:100 @ A1

Husen har en vinklad form med två armar som öppnar sig nedåt mot Egnahemsvägen och har emellan sig den

upplysta entrén och trapphuset – husets kärna. Mellan de båda armarna skapas en mer privat förgård samtidigt

som de offentliga stråken mellan husen förblir orörda. De gemensamma utrymmena har placerats på taken i

form av takterrasser för att ytterligare förstärka punkthuset som en privat zon och lämna markområdet offentligt.

Takterrasserna tar genom sina höga lägen även tillvara de sparsamma ljusförhållandena i området.

Fasad åt söder 1:100 @ A1

Grupp 18

Elina Friberg

Ola Klåvus


18:03

189

F K SK

G

G

G

G

G

F

K

SK

G

G

G

G

G

SK

G

G

G

G

G

G

G

K

F

SK

S-01

23 098

4 086

4 416

6 100

4 076

353

4

067

353

2 032 4 806 6 250 9 550 2 589

3 046 5 738 6 350 4 772 2 031

3 rok

A90,3 m2

H2,60 m

2 rok

A80,8 m2

H2,60 m

4 529

8 220

4 rok

A114,0 m2

H2,60 m

7 819

K

F

4 rok

A116,3 m2

H2,60 m

3 046

18 890

F K SK

2 rok

A89,9 m2

H2,60 m

G

G

G

G

Förråd

A214,1 m2

H2,60 m

G

G

G

K F SK

4 rok

A117,9 m2

H2,60 m

22 638

2 529

7 930

G

G

2 589

2 529

7 928

5 941

4 518

S-01

Entréplan 1:100 @ A1

5 941

4 518

Huvudplan 1:100 @ A1

S-01

S- 01

Punkthusen uppförs i sju våningar inklusive källaren och den delvis indragna takvåningen. Varje hus får 21

lägenheter på mellan två och fyra rum och kök om 81 m 2 till 116 m 2 , samtliga med generösa sällskapsytor

som efter behov kan delas av för att få fler sovrum. Området har vi bedömt som attraktivt för olika typer av

människor. Med olika lägenhetstyper finns möjlighet för olika familjekonstellationer att bo i husen, såsom det

äldre paret, familjen med två barn eller familjen med ett barn. Även studenter kan här dela på exempelvis

en trea med separata sovrum.

Alla lägenheter har hallar med förvaring, från vilka man direkt kan nå badrum och sovrum. Rakt fram öppnar

hallen upp sig mot köket som har kontakt med vardagsrum och balkong. I denna rörelse passerar man relativt

obemärkt sovrum och toalett bakom sig. Lägenheternas olika vinklar kommer sig av den yttre formen och

har sin mötespunkt i köket.

8 784 3 556

SOPRUM

TORKRUM

FLÄKTRUM

APPARATRUM

EL /

MASKIN

HISS

KÄLLARPLAN

A286,8 m2

H2,60 m

TVÄTTSTUGA

TORKRUM

CYKELFÖRRÅD

NYCKELTAL:

Våningsplan med typlägenhet, trapphus+schakt : 0,87

BOA genom total icke uthyrbar yta: 0,72

10

459

786

8 220

1 358

10

471

S-01

Källarplan 1:100 @ A1

190

Grupp 18

Elina Friberg

Ola Klåvus


18:04

300

400

2000

200

1220

100 800

200

1 500

1000

4310

4000

G

1480

900

2780

800

800 500

200

2000

7 190

3 690

800 500

3100

900 800 1400

G

G

400

1800

600

G

G

1680

200

3030

800 680

530 2000 500

900

13,6 m 2

6,3 m 2

14,6 m 2 10,4 m 2

F K SK

23,3 m 2

G

900

1000

1700

1300

3100

G

G

13,6 m 2

14,6 m 2 F

37 m 2 10,4 m 2 6,3 m 2

K SK

13,9 m 2

900

3200

4100

600

3 000

800

500 400

2000 2110

3 rok

Lägenhetsarea: 89,9 m 2

2 rok

Två varianter för typlägenhet

Interiörbild typlägenhet

Grupp 18

Elina Friberg

Ola Klåvus


191

18:05

192

Snok[en]

193

Thor-Oscar Fagander Sara Förbom Emil Lundh Milla Mon Persson

Uppdrag

Guldheden Fler-

x 80-100

familjs-

bostadshus

Parametrar

+ + + +

tomt sluttning omkringliggande

bebyggelse

grönska

ljus

Projktet skall

+ + =

behålla fria

siktlinjer

uttrycka natur

och stad

förmedla två

olika möten

natur ovan

stad nedan

194

Byggnaden

Sluttningen

öppnas och

lyfts

En byggnad

skjuts in!

Platsanalys

Brant sluttning i

norrläge med dåliga

ljusförhållanden.

Ingen kontakt mellan

de två bostadsområdena

Siktlinjer...

... ger byggnaden dess

yttre form

195

En smalare byggnadskropp

ger samtliga lägenheter

bra ljusförhållanden.

Lägenheterna löper tvärs

huskroppen och får en

nord-sydlig orientering.

Genom uppluckring av

formen skapas rymd såväl

som visuell och fysisk

kontakt mellan den övre

och nedre stadsdelen.

Formen smalnas av.

Huskroppar och passager.

Loftgångar placeras på

norrsidan och i deras

skärningspunkter skapas

stora sociala ytor.

Taket blir en luftig

offentlig parkyta med

utsikt över staden.

Huset får en stadsmässig

karaktär mot gatusidan

och Landala men behåller

Guldhedens parkmiljö på

gårdssidan.

196

18

1 7

9

8

7

6

5

4

3

2

1

16

1 5

14

1 3

12

1

10

9

8

7

6

5

4

3

2

1

18

17

16

15

14

13

12

1

10

18

1 7

9

8

7

6

5

4

3

2

1

16

1 5

14

1 3

12

1

10

K/F

K/F

K/F

K/F

K/F

K/F

K/F

Lägenheterna

Skärningspunkterna mellan

bjälklag och sluttning ger

dimensionerna till lägenhetsmodulerna.

3X5,5X11 m

Modulerna är expanderbara

såväl vertikalt som

horisontellt.

Lägenheter i etage ger

våningsplan fria från insyn

utifrån loftgångarna.

Våningsplan 1:1000

Lokal

Förråd


Tvättstuga

Cykelparkering

B

B

B

plan 0

A A A

A

B

B

plan 1

plan 2

A

plan 3

B

A

plan 4

plan 5

plan 6

takplan

197

12500 mm

SOV

10 m2

K/F

K/F

46 m2

BAD

4 m2

35 m2

BAD

4 m2

BAD

5 m2

BAD

5 m2

SOV

7 m2

K/F

45 m2

37 m2

K/F

Enplanslägenheter

råa ytor

1:50


möblerad

1:50

3000 mm

0 mm

Sektion A-A

1:500

Sektion B-B

1:100

198


1:1000

199

12500 mm

SOV

10 m2

K/F

K/F

46 m2

BAD

4 m2

35 m2

BAD

4 m2

BAD

5 m2

BAD

5 m2

SOV

7 m2

K/F

45 m2

37 m2

K/F


råa ytor

1:50


möblerad

1:50

3000 mm

0 mm

Sektion A-A

1:500

Sektion B-B

1:100

200

K/F

K/F

BAD

5 m2

BAD

5 m2

47 m2

47 m2

46 m2

36 m2

BAD

6,5 m2

BAD

6,5 m2

SOV

9 m2

K/F

K/F

Etagelägenheter

plan 1

råa ytor


plan 1

möblerad

BAD

2 m2

BAD

2 m2

SOV

14 m2

48 m2

31 m2

SOV

7 m2

48 m2

29 m2

SOV

11 m2

BAD

2 m2

BAD

2 m2


plan 2

råa ytor


plan 2

möblerad

planer 1:50

201

F K

BAD

6 m2

SOV

17 m2

STUDIO

28 m2

56 m2

Hörnlägenhet

med studio

1:50

202

Fasad mot syd

1:100

202

204

Fasad mot öst

1:100

Exteriörperspektiv


203

206


Egnahemsvägen

Exteriört perspektiv

Raketgatan

205

208


Loftgång

Interiörperspektiv

plan 2

209

210

K/F

K/F

BAD

5 m2

BAD

5 m2

47 m2

47 m2

46 m2

36 m2

BAD

6,5 m2

BAD

6,5 m2

SOV

9 m2

K/F

K/F


plan 1

råa ytor


plan 1

möblerad

BAD

2 m2

BAD

2 m2

SOV

14 m2

48 m2

31 m2

SOV

7 m2

48 m2

29 m2

SOV

11 m2

BAD

2 m2

BAD

2 m2


plan 2

råa ytor


plan 2

möblerad

planer 1:50

201

F K

BAD

6 m2

SOV

17 m2

STUDIO

28 m2

56 m2

Hörnlägenhet

med studio

1:50

202

Fasad mot syd

1:100

202

204

Fasad mot öst

1:100



203

206


Egnahemsvägen


Raketgatan

205

208


Loftgång

Interiörperspektiv

plan 2

209

210

P.L.Z.

Tomten utgörs helt och hållet av en brant som sträcker sig mellan de två

stadsdelarna Landala och Norra Guldheden. Trots närhet till de båda

stadsdelarna finns det ingen naturlig koppling till någon av dessa. Användningsområdet

i dagsläget är främst allmänutnyttjat grönområde.

En viktig utgångspunkt var att ta tillvara på brantens möjligheter och förtydliga

dess lutning och klättring. Kvaliteten som grönområde bevaras i mesta

möjliga mån. Förslaget strävar även mot ökad kommunikation stadsdelarna

emellan.

Tre grupper loftgångsförsedda lamellhus placeras mellan öppningarna i

stadsplanen för maximala ljusförhållanden och siktlinjer längs loftgångssystemen.

På så sätt sparas stora bevuxna grönområden. Husen placeras i

sluttningen och deras formspråk styrs av densamma. Klättringen i backen

medför en trappning i såväl fasad som lägenhetsform.

Genom utformningen av de nya bostäderna skapas passager mellan Landalas

lamellhus och punkthusen uppe på Norra Guldheden både för befintliga

och blivande invånare. Entréer för varje loftgångssystem placeras

både i anslutning till Egnahemsvägen vid sluttningens fot och Raketgatan

på toppen för att ytterligare stärka kopplingen mellan stadsdelarna. Den

visuella sammankopplingen med förtätningen och husens vinkelräta placering

får sin fysiska motsvarighet i diagonala promenadstråk.

I det här projektet ligger fokus på de tre mittenhusen. Av totalt 90 lägenheter

ligger 27 stycken i den projekterade delen.

Den södra loftgångssamlingen är lägst och innehåller minst antal lägenheter.

Norrut ökar sedan successivt byggnaderna i nivå och antal lägenheter.

Detta för att skapa en stark klättrande vy när man anländer till platsen

från Egnahemsvägen.

SEKTION A-A

TILLHÖRANDE

BYGGNADER

PROJEKTERADE

BYGGNADER

PARKERING

OMRÅDESPLAN SKALA 1:1000

GRUPP 20:




211

+2.000

våning 9

+8.000

våning 8

+5.000

våning 7

+2.000

våning 6

+9.000

våning 5

+6.000

våning 4

+3.000

våning 3

+0.000

våning 2

-3.000

våning

-7.500

våning 0

SEKTION A-A SKALA 1:200

2

( 80 M ) 6st

( 97 M 2 ) 9 st

Huset består av tre olika lägenhetsmoduler, som alla är i etage. Dels för att låta bergets lutning återkomma i

lägenheterna men också för tillföra extra rymd och dimension. Etagen ger möjlighet till dubbel takhöjd, vilket

är en arkitektonisk kvalitet, sällsynt i lägenheter. Etagen medför att loftgångar bara behövs på varannan

våning, varannan våning skyddas från insyn och får bättre ljusförhållanden.

De tre olika modultyperna har arbetats fram för att passa olika familjekonstellationer och sambosammansättningar.

Modulerna ger en enkel konstruktion som ger möjlighet till ett flexibelt boende. Sammanslagning av lägenheter

eller förändringar inom enskilda lägenheter möjliggörs.

( 02 M 2 ) 2 st

212

GRUPP 20:2



Jens Zackrisson

FASAD SYDÖST SKALA 1:100

Fasaden utgörs av ett träribbsraster. Rastret varvas vertikalt och horisontellt

för att förstärka lägenhetsformerna samt att påvisa en klättrande effekt

i fasad. Rastret löper även över fönsteröppningarna för att ge struktur åt fasaden

och skydda mot ljus och insyn. Det är upphängt utanpå för att kunna

skjutas bort.

Husen pryds av sedumtak för att ge en grönskande känsla, speciellt då flertalet

av taken kan ses från de högre nivåerna. Trappningen i huskropparna

tillsammans med loftgångarna utnyttjas genom en gemensam takterass.

GRUPP 20:3




213

16

16

17

18

15

15

14

14

13

12

13

11

12

10

11

9

10

8

9

7

8

6

7

5

6

5

4

3

2

1

4

3

2

1

29 200

2 300 5 500

17

18

G

K

F

G

G

G

K

F

G

G

K/F

10 800

T TT T TT

L

G

G

PLAN VÅNING 6 SKALA 1:100

ÖVRE ENTRÉPLAN MOT RAKETGATAN

ENTRÉ FRÅN LOFTGÅNG

Planerna här är exempel på typplaner och visar principen för hur lägenheterna är kombinerade.

29 200

Lägenhetstyperna är en 3:a på 79m 2 , en 3:a på 97m 2 och en 4-5:a på 102m 2 .

Nyckeltalet för de tre projekterade husen är 81%.

2 300 5 500

G

G

G

G

G

G

G

L

G

G

G

G

TM

TT

7 800

I anslutning till loftgångarna finns även ett förråd per lägenhet, mellan 3-4m 2 , gemensamhetslokaler,

tvättstugor samt cykelförråd. Från Egnahemsvägen har man tillgång till P-garage

som är nedsprängda under husen.

PLAN VÅNING 7 SKALA 1:100

214

GRUPP 20:4



Jens Zackrisson

9 500

250 2 850 3 050 100 3 000 250

1 500 800 800 2 000 2 100 2 000 300

7 800

400 3 200 100 3 700 400

16 R. @ 188 mm

15 T. @ 238 mm

T

900

TT

V.RUM

21,8 M 2

G

450 200

600 900 900 300 1 700 1 600 350 1 600 900

250 1 700 100 7 200 250

9 500

900

1 200

K

EV. RUM

11,1 M 2

KÖK

15,9 M 2

BAD

5,4 M 2 HALL

5,1 M 2

F

G

G

400 7 000 400

7 800

PLANLÖSNING FÖR FAMILJ (2+2) 102M 2 SKALA 1:50

PLAN 1

9 500

250 4 400 100 4 500 250

350 2 000 50 2 000 1 600 800 2 700

7 800

400 2 600 4 400 400

G

G

G

RUM

G

RUM

16,3 M 2

900

G

7,8 M 2 900

BAD

L

900

16 R. @ 188 mm

15 T. @ 238 mm

HALL

3,5 M 2

3,8 M 2

ALLRUM

14,2 M 2

400 4 300 100 2 600 400

7 800

1 150 2 000 100 2 600 100 3 300 250

250 3 000 100 2 500 3 400 250

PLAN 2

9 500

GRUPP 20:5




215

G

9 500

250 2 850 3 050 100 3 000 250

1 500 800 800 2 000 2 100 2 000 300

7 800

400 3 200 100 3 700 400

16 R. @ 188 mm

15 T. @ 238 mm

T

900

TT

V.RUM

21,8 M 2

900

1 200

K

EV. RUM

11,1 M 2

KÖK

15,9 M 2

BAD

5,4 M 2 HALL

5,1 M 2

F

G

G

400 7 000 400

7 800

600 900 450 200 900 300 1 700 1 600 350 1 600 900

250 1 700 100 7 200 250

9 500

PLANLÖSNING FÖR ÄLDRE PAR 102M 2 SKALA 1:50

PLAN 1

9 500

250 4 400 100 4 500 250

350 2 000 50 2 000 1 600 800 2 700

7 800

400 2 600 4 400 400

G

G

G

RUM

G

RUM

16,3 M 2

900

G

7,8 M 2 900

BAD

L

900

16 R. @ 188 mm

15 T. @ 238 mm

HALL

3,5 M 2

ALLRUM

14,2 M 2

3,8 M 2

400 4 300 100 2 600 400

7 800

1 150 2 000 100 2 600 100 3 300 250

250 3 000 100 2 500 3 400 250

PLAN 2

216

9 500

GRUPP 20:6



Jens Zackrisson

G

9 500

250 2 850 3 050 100 3 000 250

1 500 800 800 2 000 2 100 2 000 300

7 800

400 3 200 100 3 700 400

16 R. @ 188 mm

15 T. @ 238 mm

T

900

TT

V.RUM

21,8 M 2

450 200

600 900 900 300 1 700 1 600 350 1 600 900

250 1 700 100 7 200 250

9 500

900

1 200

K

EV. RUM

11,1 M 2

KÖK

15,9 M 2

BAD

5,4 M 2 HALL

5,1 M 2

F

G

G

400 7 000 400

7 800

PLANLÖSNING FÖR ÄLDRE PAR 102M 2 SKALA 1:50

PLAN 1

9 500

250 4 400 100 4 500 250

350 2 000 50 2 000 1 600 800 2 700

7 800

400 2 600 4 400 400

G

G

G

RUM

RUM

16,3 M 2

G

900

G

7,8 M 2 900

BAD

L

900

16 R. @ 188 mm

15 T. @ 238 mm

HALL

3,5 M 2

ALLRUM

14,2 M 2

3,8 M 2

400 4 300 100 2 600 400

7 800

1 150 2 000 100 2 600 100 3 300 250

250 3 000 100 2 500 3 400 250

PLAN 2

9 500

GRUPP 20:7




217

218


PÅ NORRA GULDHEDEN

Området

Norra Guldheden, ett område av riksintresse för sin karaktäristiska 40- och 50-tals bebyggelse,

är beläget på en bergsplatå med branta sluttningar ned mot Annedal och Landala.

Grundtanken med bebyggelsen på Norra Guldheden var att skapa gemenskap

inom grannskapet genom att integrera servicebutiker och andra verksamheter i bostadsområdet.

Man hade även trädgårdsstaden som förebild och ville ha ett samspel mellan

bebyggelse och natur.

Idag har Norra Guldheden en åldrande befolkning och står snart inför ett generationsskifte.

Serviceverksamheterna på Guldhedstorget, Norra Guldhedens närcentrum har

svårt att överleva. Genom att förtäta området vill man skapa centralt belägna bostäder

samt ge nya möjligheter för verksamheterna att blomstra.

Man föreslår förtätning i fyra olika områden. Det projekterade området är långsmalt

och sluttar från Guldhedsberget i väster mot Landala i öster. Största delen av området

består av lövskog som ofta nyttjas av de närboende. Egnahemsvägen leder in till det

planerade bostadsområdet från Guldhedsgatan. Det nns även trappor och stigar som

korsar området och förbinder Norra Guldheden med Landala.

A

A

SEKTION A-A

SKALA 1:1000


SKALA 1:1000



219

Koncept

Byggnaderna är belägna längs med Egnahemsvägen och består av fem stycken fem våningar höga

punkthus. Husen är tydligt uppdelade i en stadsmässig och en naturinspirerad sida. Tanken är att

dels skapa ett stadsrum med anknytning till Landala, samt att skapa ett naturrum som vetter mot

sluttningen i väster. Stadsrummet framträder genom att husen placeras i en rad längs med Egnahemsvägen

och förstärks ytterligare med hjälp av en strikt stadsmässig fasad. Genom placeringen

sparas samtidigt mycket av den för många värdefulla naturen i slänten.

Motsatt sida är anknuten till naturen och har därför en friare och grönare fasad. Huset öppnar

upp sig mot sluttningen genom att fasaden är snedställd. På så sätt får alla lägenheter bra ljusförhållanden.

Alla lägenheter har balkonger på denna sida som vetter mot sydväst. Balkongerna är

utformade som spaljéer med en blomlåda med klätterväxter på varje balkong. Det gör att hela fasaden

blir grön och levande.

220


Matti Örjefelt.. Plansch 2

BOTTENPLAN

PLAN 1

pub/affär

tvättstuga

soprum

PLAN 2

PLAN 3

PLAN 4

PLAN 5

Lägenhetsstorlekarna varierar från enrummare till fyrarummare.

15 445

15 914

8 255

6 759

1 331

BOTTENPLAN

9,3

5 970

8 397

pub/affär

A69,4 m2

5 976

25

lokal

A66,7 m2

PLAN 3

F

11,5

K

12,7

150°

4 ROK

A110,2 m2

G

5

G

14,3

G

7,3

6 305


elcentral

fläktrum

omkläd.

K

F

23,6

bastu

A21,8 m2

F

27 375

5,9

A-A A-A

1 500

27 374

A-A A-A

2 200

4 ROK

A101,0 m2

22,8

4 436

9 575


barnvagn/rullstolsförråd

elcentral

fläktrum

cykelförråd

förrådsutrymme

lokal

bastu

barnvagn/rullstolsförråd

förrådsutrymme

23,6

G

28,2

F 3,2

702

1 546

900

G

7

G

G

6 041

28,7

11,7

F 1,8 F K

9,9

18,2

A92,3 m2

4 ROK

A108,5 m2

tvättstuga

cykelförråd

12,3

A15,1 m2

soprum

A15,2 m2

A31,5 m2

221



2 497

2 569

5 448

4 000

2 694

4 580

4 315

G

5

F 1,6

14,3

K

F

22,8

40

G

5

F 1,8

14,3

18,2

K

F

22,8

40

SKALA 1:100

Här visas två olika lägenhetstyper med samma yttermått. Den övre visar 2 rum och

kök, exempelvis för ett par utan barn som uppskattar större ytor för socialt umgänge.

Den undre visar 3 rum och kök som skulle passa en familj med barn.



222

+15000

Våning 5

+12000

Våning 4

+9000

Våning 3

+6000

Våning2

+3000

Våning1

+- 0,000

Våning 0

-3000

Våning -1

Parkering

Konstruktion

SEKTION A-A

SKALA 1:100

Byggnaden har en stomme som består av bärande betongväggar. Trapphuset och hisschaktet är kärnan som stabiliserar resten av byggnaden. I bottenplan

övergår vissa av de bärande väggarna i pelare för att göra plats åt en gemensam lokal för de boende samt yta för en affär/pub eller annan

verksamhet. Under bottenplan nns parkeringsgarage där stommen helt är upplöst i pelare.



223

Material

Den västra fasaden

består av en träpanel

av laserat furu där

klätterväxter får växa

fritt. Genom att använda

ett organiskt

material kopplas huset

ihop med naturen

bakom.

På motsatt sida,

stadssidan, är fasaden

putsad och

målad. Det ger både

ett stadsmässigt intryck

och samverkar

med de övriga husen

i Landala.



224

VY FRÅN EGNAHEMSVÄGEN



225

VY FRÅN GULDHEDSGATAN

226


Matti Örjefelt.. Plansch 8

ak o fram

227

Grupp: 22, Carl Melin _ Emelie Ljungqvist

Projekt: Stadsbostaden 2007– Bostadens rum, AB 0125

Område: Norra Guldheden, Göteborg.

Situation: Förtätning, 80 lägenheter, tillhörande p-hus.

Stadsdelen Norra Guldheden har sin bakgrund från 1945

års bostadsutställning –”Bo Bättre”. Idéer kring trädgårdsstaden

och grannskapstanken formade därav planområdet.

Tomten sträcker sig mellan Landala och Norra Guldheden.

En bergig östsluttning delvis täckt av lövskog utgör

tydligt gränslandet mellan Raketgatan med dess karakteristiska

punkthus och Egnahemsvägen som avgränsar

mot lamellbebyggelsen.

Projektet fokuserar på den visuella upplevelsen av en från underjorden belyst fortsättning av berget. I sluttningen

görs fyra hålrum, som under mark kopplas samman av p-hus. En hålram bildas runtom husen som med belysnining

kvällstid förstärker upplevelsen av huskroppar som växer upp ur berget. Håligheten ger också ljus ner till garaget

dagtid. På tomten placeras sammanlagt 4 hus, omfattande 80 lägenheter.

Områdesplan

Husen är placerade för att bilda parkeringsytor i berget och skapa uterum ovan mark. Garaget har två infarter, en i

början av Egnahemsvägen som nås från Wavrinskysplats. Det lämnar resten av vägen åt enbart gästparkering och

återvändsgata. Den andra infarten sker från Holtermansgatan och nås från Landalakvarteren.

Husen har entréer från fasader i nordöstlig och sydvästlig riktning. Dessa nås från gång- och cykelstråk som kopplar

samman Raketgatan och Egnahemsvägen.

Avgränsningen av de till områdets tillhörande uteplatser förtydligas av uppställda väggar och sittmurar. De är i sin tur

en visuell fortsättning av bärandeväggar från garage, dom liksom husen är belysta kvällstid.

228

LANDALA


1

9

7

5

0

HUS

2 5 5 0 0

Arthur Lunds Gångväg

12:25

Landalabergen

Kv 12 Sothönan

12:18

10

20

30

40

Landalagatan

PARKERINGSHUS

GÅNGSTRÅK/RÖRELSER

Kv 2 Gräsliljan

2:3

Raketgatan

Kv 3 Sandliljan

3:1

Holtermansg

Lr

15:8

709:113

6:2

Lr

D Petterssons G

Raketg

Kv 3 Sandliljan

4:1

serv

Lr

15:8

709:113

Kv 15 Sångsvanen

6:2 3:1

Lr

754:67

Kv 6 Sipprankan

Kv 7 Ädeltisteln

5:1

7:1

Kv 5 Tusenskönan

5:3

Reutersgatan

Guldhedstorget

Guldhedsgatan

29:27

29:28

29:15

28:12

28:1

28:2

29:26

29:16

28:18

serv

709:2

28:3

229

ljus nattetid

ljus dagtid

Bostaden

Lägenheter som utifrån ett ogynnsamt solläge istället får ta del av det gröna naturområdet genom ett boende som

sträcker sig från fasad till fasad, mot raketgatan i sydväst och mot staden i nordöst. Via etagévåningar skiljs den offentliga

och privata delen tydligt åt. Lägenheterna som sträcker sig över två våningsplan kan kompletteras med en

extra entrédörr. Lägenheten ges då möjligheten att delas av till två mindre lägenheter eller en delad.

För att ge lägenheterna flexibilitet, öppenhet och siktlinjer är konstruktionen lagd i bärande väggar gentemot

trapphus och fasader parallellt med dessa. Bärning kring hiss och trapphus hindrar skjuvning. Husens struktur bygger

på ett modulsystem, var på varje lägenhetskombination har en centrerad funktionskärna. Mellanväggar med skjutdörrar

blir en enkel avskärmning eller en tydlig avdelning av rum. Det ger generella planer för olika boendeformer.

Loggiorna som förutom tydliggör lägenheternas två riktningar blir en förlängning av rummets volym och en inramning

av grönskan utanför.

En flexibel plan med möjlighet till förändring beroende på boendesituation. Siktlinjer och rörelsemönster är genomgående

huvudtankar.

Fönsteröppningar och loggior är anpassade efter varje lägenhet. Det ger ett slumpmässigt och varierat uttryck i den

annars upprepade och symmetriska fasaden.

Ett avlångt trapphus länkar samman de två på höjden kombinerade modulsamlingarna. Stort, luftigt med siktlinjer

såväl horisontellt som vertikalt.

230

Modul, 5x7=35m2

2a -2 moduler =70 m2

3a -3 moduler = 105 m2

4a -4 moduler =140 m2

5a -5 moduler = 175 m2

Moduler i kombination x 2 Källarplan och entreplan Trapphus Flerbostadshus

En diagonal rörelse

mellan våningsplanen

gör båda sidor av huset

tillgängligt för samma

lägenhet.

231

2 r.o.k. _ etage

70 kvm


140 kvm


175 kvm

2 r.o.k.

70 kvm


140 kvm

3 r.o.k.

105 kvm

Planer 1:200

232

Hus på tomt

För att betona betydelsen av flera huskroppar placerade i ett område redan präglat av

”grannskapstanken” kan husen med sin zickzackplacering integrera med naturen. Den tar

vara på bergssluttningens vegetation och kopplar samman Landala och Guldhedstorget.

Sluttningen förtydligas också nere i garaget då dess parkeringsplan ligger i etagé.

Husen underordnar sig Raketgatans punkthusbebyggelse då de två högre husen är placerade

längre ner i sluttningen mot Egnahemsvägen. Detta tillåter fler lägenheter samtidigt

som husen med bibehållen gemensam höjd inte tar för mycket av Raketgatans utsikt i

anspråk. Tanken kring de uppskjutande husen - vars källarplan och halva entréplan gömmer

sig under mark - sparar på husens höjd såväl som på Raketgatans utsikt.

4 hus

2 sjuvånings -18 lgh. vardera

2 niovånigs -22 lgh. vardera

RAKETGATAN

EGNAHEMSVÄGEN

29000

35000

2700

7_VÅN

9_VÅN

Sektion 1:1000

233

BOA: 342,8 BTA: 496 Nyckeltal: 838,8

ALLRUM

Typlägenhet; 4 moduler,

två i etagé. Boa -140

m2.

KÖK

Skala 1:100

HALL

WC

SOV/ ARBETSRUM

En flexibel plan med möjlighet

till förändring beroende på

boende

situation. Entréplan med siktlinjer

från hallrum, kök och

allrum. En funktionskärna som

ger rörelsemönster i rundgång.

Mellanväggen med skjutdörrar

skärmar av till extrarum, arbetplats

eller sovrum. I trappan

upp till etagévåningen möts

man av fönster. Arbetsrum i

den inre mörkare delen nås av

ljus från de övre hallrummets

fönster. Den övre våningen utger

den mer privata delen av

bostaden och delas in i sovrum

kopplade till loggiorna. Här ett

ex på boende för familj på två

vuxna och två barn.

SOV SOV SOV

KÖK-18.5 kvm HALL - 7.5kvm WC- 5 kvm SOVRUM1 -21.5kvm LITET SOVRUM 10.7 kvm

234

Källarplan 1:200 Entreplan 1:200



Cykelförråd

Förråd

Förråd

Tvättstuga

Fläktrum

Apparatrum Elcentral

Gäst.lgh / verksamhet /

uthyrning

Gäst.lgh / verksamhet /

uthyrning


235

Minnesmonumentet av

förintelsen, Berlin

Kv Nejlikan, Sthlm

Inspiratition

Krematorium Ruhleben, Berlin

Fasad 1:200_ nordväst

Fasad 1:200_ Nordöst

236

237

Bakgrund

Projekteringsplatsen är belägen mellan stadsdelarna Guldheden

och Landala. De båda områdena har tydliga särskiljbara

stadsmönster, där Guldheden å ena sidan utgörs av grannskapsenheter

uppförda på 1940- talet medan Landala som vi känner det i

dag å andra sidan byggdes på 1960 - och 70 - talen. Tomten är idag

en trädbevuxen slänt som sträcker sig i nord- sydlig riktning och

vätter mot öst.

Analys

En av de starkaste utgångspunkterna i analysfasen var att ge de

nya byggnadskropparna goda ljusförhållanden, samt att ta vara

på den sällsynt goda utsikt som fanns att ta tillvara på platsen.

Allt detta utan att samtidigt inkräkta på den redan existerande

bebyggelsens möjligheter till en ljus boendemiljö.

Ett annat starkt huvudmål var att behålla den “gränsmarkskaraktär”

vi ansåg att platsen besitter. Att forma våra byggnadsvolymer

efter markens egna förutsättningar, samt att ge kvarteret

sitt egna distinkta uttryck.

Dessa två huvudparametrar lät skapa volymerna, utifrån vilka vi

sedan kom att skapa våra punkthus.

238

Jesper Moe Isabella Eriksson Philip Riedl

23 1

Skådar vi utanför det privata boendet ansåg gruppen att de

närliggande offentliga funktionerna var av stort värde för

grannskapskänslan. Till exempel gavs de gemensamma ytorna

mellan husen stort utrymme så att utrymmen för lek, plats,

för grillning eller en plats för vila kan tillgodoses. Dessutom

behålls stor del av den grönyta som idag täcker platsen.

Situationsplan skala 1:1000

Sektion A -A


239

23 2

240


23 3

Resultat

De lägenhetskvalitéer vi främst ville framhålla i projektet var

goda ljusförhållanden i kombination med den fanstastiska utsikt

som var möjlig att ge. Att avsluta den starka rörelse och

genomsikt vi försökt tydliggöra i planerna, i den fria volym

ovan Landalahusens tak.

Entréplan skala 1:100

Vi valde att arbeta med lägenheter i spridningen 1:or till 4:or,

samt en tydlig uppdelning mellan offentligt och privat där

möjligheten gavs.

Vad gäller husens halvoffentliga markplan fokuserade vi

på ett par olika punkter: Ett samvarorum i kombination med

tvättstugan där de boende kan samspela med övriga grannar

eller bara vila, kanske lära en bok eller ett magasin.

En gemensam lokal där olika föreningsaktiviteter kan ges

utrymme eller emellanåt kunna utnyttjas till festligheter.

Ett sop- / komposterrum där man av pedagogiska skäl behåller

sikten till naturen utanför.

Huvudplan skala 1:100

BOA/BTA = 0,67

241


23 4

Typlägenheter skala 1:50

244


23 5

Sektion B- B

skala 1:100


23 6

243

244


23 7

Fasadmaterialet, färgad terazzobetong, valdes

efter önskan att efterstäva en kroppens

känsla av utskuren monolit.

Fasad mot öster


23 8

245

246

Jesper Moe Isabella Eriksson Philip Riedl

inspiration inledning wee jkjk.pPage 1 2007-10-23 20:57:58

PÅ DJUPETBest of ‘84

BOSTADENS RUM

C

M

Y

CM

MY

CY

CMY

K

KONCEPT

Vårt koncept bygger runt ett ord; djup. Ett stort begrepp med många

tolkningsmöjligheter som med lätthet kan appliceras på tankar om rumsligheter.

Att välja att arbeta med djup handlar om att intressera sig för kontraster.

Utan mörker - inget ljus, utan trånga ytor - mindre känsla av öppenhet.

Det är även ett sätt för oss som grupp att ta ett helhetsgrepp på projektet,

samla alla tankar under samma tak och skapa en känsla av sammanhang.

247

sitplan wee.pdf 2007-10-23 20:20:53

C

M

Y

CM

MY

CY

Situation - omgivning

Vi placerar en ny lokalgata med längsgående

trottoar öster om husen. Två cykelvägar leder

till området och de är upphöjda från marken

likt bryggor som går genom skogen. Om man

närmar sig byggnaderna västerifrån, genom

skogen, finns en gångstig som förgrenar sig

till två runt ett träd. Den norra leder fram till en

grillplats med en halvklotformad nedsänkning

där man lägger sina vedträn. Den södra

stigen leder fram till en stor pampig trappa.

Denna trappa leder upp till gården mellan de

två mittenhusen. Materialet är stenläggning

av antingen gnejs eller granit. På gårdarna

och även vid den stora trappen finns stora

blomsterfat placerade, med områdesliknande

fauna som ormbunkar och mossa. På innergårdarna

finns även bänkar och stenläggning

i marken som tar upp de organiska

formerna i byggnaderna.

A A

N

CMY

K

Byggnaderna är 25 meter långa och 20 meter

breda.

SEKTION A-A 1:1000

248

sprängd wee.pdf 2007-10-23 20:20:47

Uppdelning/ lägenhetsvolymer

Ur en given form skapade vi ett klossystem som vi utifrån

formade lägenhetsvolymer, se vänstra bilden. Den mittersta

bilden visar lägenheterna utifrån rumsantal. Den högra visar

även slutgiltig placering.

ORANGE: 4:or

GUL: 3:or

VIT: 2:or

GRÅ: Seviceytor

C

M

Y

CM

MY

CY

CMY

K

Presentation och arbetssätt

Vi valde att redan från början även dela in bostadsplaneringen i nivåer - tre detaljdjup.

1. Huset. Här fokuserar vi på volym och ljus i byggnaden som helhet. Lägenheterna, tjugo per hus till antalet, är endast uppritade som volymer, färgkodade efter antal tänkta rum.

Vi har funnit dessa volymer genom att experimentera runt att uppnå bra och intressanta ljusinsläpp i varje lägenhet samt att kunna erbjuda en nyanserad blandning av

lägenhetsstorlekar i varje hus. Tillgänglighet spelar en central roll, detta har bland annat påverkat vårt val av lägenheternas entrévåning.

2. Våningsplan. Här har vi valt att fokusera på hela plan två och söka mer precisa lösningar. Vi inkluderar mellanvägggar och golvnivåer samt funderar över rörelser och utsikter.

På denna detaljnivå hamnar även atriet med dess hiss och trapphus samt de gemensamma utrymmen som återfinns på entréplan, där ibland soprum.

3. Lägenhet. Här jobbar vi på en hög detaljnivå med en lägenhet och visar på olika möbleringsalternativ, materialval och studerar ljusförhållanden. Vi funderar över ljudmiljö,

tillgänglighet samt lägenhetens variationsmöjligheter.

249

C

VY wee.pdf 2007-10-23 20:20:45

M

Y

CM

MY

CY

CMY

K

250

SOPRUM

FLÄKTRUM

garage entré wee.pdf 2007-10-23 20:20:38

Entréplan och Garage

Skala 1:300

10 000

APPARATRUM

400 7200

5000

FÖRRÅD

40 000

1680

C

1760

M

Y

TVÄTTSTUGA

ENTRÉ

5070

ELCENTRAL

CM

3900

MY

CY

CMY

K

5700

36 000 400

251

3500

9500

F

F

våningsplanet wee.pdf 2007-10-23 20:20:44

Våning 2

Skala 1:120

K

F

KÖK

G

BAD SOV

G

TT

TM

BAD

ALLRUM

KÖK SOV

C

G

ENTRÉ

FÖRRÅD

ENTRÉ

K

G

1800

M

Y

CM

MY

CY

CMY

K

Lägenheter

Lägenheternas planer är främst tänka som volymer. Detta skapar personliga

boendemiljöer med annorlunda kvalitéer som dubbla rumshöjder och flera

golvnivåer. Lika gärna som vi rör oss uppåt i volymen söker vi oss neråt. Ljusföringen

är ännu en gång central, lika självklart det är att söka söderljuset i sociala

rum vill vi erbjuda rum i mörker. Atriets glasväggar skänker möjligheter till

indirekt ljusinsläpp med ökad intensitet ju längre upp i byggnaden man befinner

sig. Fokusen på ljusföringen innebär även att varje lägenhet, i varje byggnad, är

individuellt planerad efter just denna lägenhets specifika placering. Vi har valt att

planera ett jämt antal tvåor, treor, fyror. I dessa fokuserar vi på att skapa

intressanta, stundtals oväntade bostadsytor. Vi är konsekventa med böjda

väggar i djupled för att förhålla sig till fasaden och atriet men bryter av med

raka, men ofta lite snedställda väggar i vinkel från atriets mittpunkt. I de raka

väggarna har vi valt att lägga skjutdörrar för att förstärka rörelsen utåt. De böjda

väggarna har vanliga dörrar. De personliga vinklarna på ytorna är kvalitéer då

de skapar en känsla av något eget och unikt. Samtidigt genererar de nytänkande

inom möblering och motsätter sig tillrättalagda och självklara rum.

ALLRUM

1200 150

G

T

2060 400

ENTRÉ

500

BAD

2100

10 000

KÖK

G

ENTRÉ KÖK

BAD ALLRUM

3500

F

DM

Nyckeltal:

På plan två hamnar nyckeltalet på 75,5%.

252

våningsplan 2 wee.pdf 2007-10-23 20:20:45

3500

Plan 3

Skala 1:120

C

M

Y

CM

MY

CY

CMY

K

Sociala situationer

En byggnad - hundratals liv. Våra byggnader inrymmer flera

olika lägenhetsformer och ger därav utrymme för en variation

av familjesituationer. Här lever par, kompisar, barnfamiljer,

pensionärer och kollektiv ihop. Kanske har även till exempel

Chalmers tillgång till ett antal lägenheter som fungerar som

tillfällig bostad för gästprofessorer och liknande. I ett av husen

finns gemensamma lokaler på det översta planet, som kan

användas för olika sorters sammankomster, allt ifrån

gemensamma möten för de boende till fester. Här återfinns

även en gemensam bastu. I garageplan har varje lägenhet ett

grovförråd.

T TT

TVÄTT BAD ALLRUM

BAD

FÖRRÅD SOV

G

TERASS

SOV TERASS

SOV TERASS

G

Total Area: 290 m2

BAD SOV

T

G

FÖRRÅD SOV

3500

2000

253

5900

2 000

1 200

lägenhetsalternativ 1wee.pdf 2007-10-23 20:20:59

5 400

4 700

4 400

2 400

F

K

2 100

4 100

20 m2

5 600

20 m2

900

4 500

C

M

Y

CM

MY

CY

CMY

K

16 m2

12 000

12 600

24 m2

13,5 m2

2 900

2 200

8500

G

G

G

5,2 m2

1 300

5,8 m2

3 000

G

5,5 m2

T TT

9

3 900

00

NEDRE PLAN

Total area: 67,2 m2

2 300

ÖVRE PLAN

Total area: 44,3 m2

Skala 1:75

254

LÄGENHETSALTERNATIV TVÅ wee.pdf 2007-10-23 20:20:48

F

K

C

M

Y

CM

MY

CY

CMY

K

G

G

T TT

ALTERNATIV MÖBLERING:

SKALA 1:75

255

atriet wee.pdf 2007-10-23 20:20:42

C

M

Y

CM

MY

CY

CMY

K

På väg

Djuptankarna syns i flera nivåer. Vi anknyter

till platsen genom att lyktstolparna i

området är i samma material som ribborna

på byggnaden. På väg mot sin lägenhet rör

man sig vidare via flera zoner, först genom

en förgård med stensättning och plantering,

sedan genom porten i ribborna och in

på den privata gården. Man kommer in i

byggnaden genom en något avsmalnande

korridor och slås av en känsla av volym.

Vårt atrium är ryggraden i vår byggnad. Vi

håller det rent från detaljer för att ge fokus

åt den regelbundna oregelbundheten och

den stora höjden. Fem runda inre loftgångar,

förskjutna 72 grader per våningsplan i

relation till mittpunkten av atriet, skapar

intresse. Längst upp möter blicken en

glaskupol infattad i förskjutna cirklar som

återknyter till loftgångarna. Hissen ligger i

periferin för att inte bli hamna i direkt fokus

när man går in i atriumrummet. Ljuset

strömmar från atriets takfönster, genom

slitsar i balkongerna för att sedan spela

mot de frostade glasväggar som avgränsar

lägenheterna från atriet. Väggarna kan

liknas vid skyltfönster, bakom de

halvgenomsiktliga glasen kan man ana

rörelse och liv. Atriet lever och avslutar

hemligheter som bara de boende i byggnaden

får reda på. Vilka är hemma? Vilka

har gäster? Vem jobbar sent? Efter en tur

med den mot atriet uppglasade hissen eller

genom att använda trapporna hittar man till

sitt våningsplan. Från detta leder en liten

bro ut till den egna lägenheten.

Hemma.

256

konstruktion wee.pdf 2007-10-23 20:20:21

Material

Den inre fasaden är i ljus betong. Utanför

finns tre lager av granribbor. Atriets ytor är i

vitmålad betong och väggarna in mot lägenheterna

i frostat glas. Bärningen i byggnaden

är en stålkonstruktion med betongpelare och

bärande väggar i hisschaktet. Mellan pelarna

finns krysstag i stål.

C

M

Ekologi

Genom atriets glaskupoltak förvärms luften

innan den hittar sin väg in i lägenheterna.

Ribborna i fasaden är av närproducerat trä.

Det erbjuds bra möjligheter till källsortering.

Stora cykelförråd minskar bilanvändandet.

Y

CM

MY

CY

CMY

K

257

exteriört per wee.pdf 2007-10-23 20:20:39

C

M

Y

CM

MY

CY

CMY

K

Byggnaderna knyter samman Guldhedens punkthus med Landalas lamellhus genom sin mix av de två hustyperna. Ribborna mellan våra fyra volymer ger chans till genomsikt från de bakomliggande bostadshusen

samtidigt som de skapar en känsla av privata gårdar. Med hjälp av ribborna binds de fyra husen samman till en volym. Intrycket av denna är föränderligt under dygnet, när det är mörkt upplevs denna främst som fyra

byggnader, i ljus mer som en. Ribborna anknyter till träden i omgivningen, växer likt dem upp från branten. Det gör även att byggnaden förändras beroende på i vilken vinkel du tittar på husen/huset - fasaden lever.

Man kan röra sig mellan de olika lagren, de blir som en labyrint som leder mellan gårdsrummen. Det är tre lager ribbor, den första en meter ut från den innersta fasaden, den andra två meter ut och den sista tre. I den

innersta sitter ribborna på ett avstånd av hundrafyrtio cm, nästa är tätare - sjuttio centimeter mellan varje ribba. I det yttersta lagret är avståndet bara trettiofem cm. Detta kompenseras genom att ribborna i de olika

lagren är av olika tjocklek, den innersta är femton x femton cm, mellersta tio x tio cm och yttersta fem x fem cm. Ljusinsläppet blir av olika karaktär för varje specifikt ribblager.

Fasadens träribbslager skapar tredimensionella skuggspel som söker sig in i lägenheterna. Dessa är ett spänningsmoment som inte backar för att få vara i fokus. När du tittar ut genom ditt fönster anknyter ribborna till

känslan av att vara uppe bland trädkronor. På vissa platser skjuter lägenheter ut genom ribborna, ibland bara genom ett lager, men stundtals ända ut genom det yttersta lagret och skapar på detta vis helt rena utsikter.

Utskjutningarna har gjorts för att skapa balkonger men även ge chans till bättre ljusinsläpp i mörka väderstreck.

258

fasader wee.pdf 2007-10-23 20:20:41

C

M

Y

CM

MY

CY

CMY

K

FASAD

259

slut wee.pdf 2007-10-23 20:20:46

C

M

Y

CM

MY

CY

CMY

K

Erik Jansson Caroline Jokiniemi och Julia Madås A2

260

PIPPIHUSEN I NORRA GULDHEDEN

PIPPIHUS ÄR EN SLAGS

PARPUNKTHUS

INSPIRERAT AV TRÄDKO-

JOR OCH FÅGELHOLKAR

DET PLANERAS BYGGAS FLER-

BOSTADSHUS MELLAN NORRA

GULDHEDEN OCH LANDALA. PÅ

PLATSEN FINNS IDAG ETT

GRÖNOMRÅDE BESTÅENDE AV

ORÖRD SKOG, VILKET FUNGERAR

MESTADELS SOM RASTPLATS

FÖR HUNDAR OCH SOM LEK-

PLATS FÖR DET NÄRBELAGNA

DAGISET. VI ANSER DET DÄRFÖR

VARA EN RELATIVT BRA PLATS

ATT BYGGA PÅ , FÖRUTSATT ATT

MAN RESPEKTERAR BEFINTLIG

MILJÖ OCH BEBYGGELSE SÅ

LÅNGT DET GÅR.

EXEMPELVIS HAR FLER-

BOSTADSHUSEN I NORRA GULD-

HEDEN EN FANTASTISK UTSIKT

ÖVER STADEN, OCH SÅ VILL VI

ÄVEN ATT DET SKA FÖRBLI.

VI VILL LÅTA DEN ORÖRDA NA-

TUREN TA VID TÄTT INPÅ

HUSKROPPARNA, VARFÖR VI

HAR VALT ATT PLACERA GE-

MENSAMMA YTOR MELLAN HUS-

PAREN I FORM AV EN GENERÖS

TAKTERASS. TAKTERASSEN HAR

EN FIN UTSIKT ÖVER LANDALA-

HUSENS TAKÅSAR OCH PÅ SOM-

MAREN FUNGERAR DEN SOM

SOLPLATS. OCKSÅ TRAPPHUSET

INUNDER BJUDER PÅ UTRYMME

FÖR UMGÄNGE.

VI VÄLJER ATT PLACERA VÅRA FLERBOSTADSHUS LÅNGT NED PÅ SLUTTNINGEN, MED NÄRHET TILL EGNAHEMSVÄGEN OCH

LANDALA. DÄRMED SKYMMER DE INTE DE BAKOMLIGGANDE HUSEN I NORRA GULDHEDEN OCH EN STOR MÄNGD SKOG KAN BEV-

ARAS PÅ DEN ÖVRE DELEN AV BRANTEN. VÅRA HUS ÄR NÄTTA TILL KARAKTÄREN OCH SEX VÅNINGAR HÖGA, DÄR VARTANNAT

HUS HAR SOUTERRÄNGVÅNING. UNDER HUSEN PLANERAS ETT GARAGE ATT BYGGAS. SAMTLIGA HUS FÖRBINDS DIREKT MED

DETTA GENOM HISSCHAKT.

PÅ GULDHEDSGATAN FINNS DET

IDAG EN MYCKET VACKER VILD-

VINSBEVUXEN ÖPPNING I

MUREN. VI VILL ATT DENNA VILD-

VINSPORT SKA FUNGERA SOM

ENTRÉ TILL VÅRT KVARTER,

VARFÖR VI BINDER SAMMAN DE

TVÅ MED ETT VILDVINSKANTAT

GÅNGSTRÅK, VIA EN NYBYGGD

TUNNEL UNDER EGNAHEMSVÄ-

GEN.

AV: ERIKA LUNDÉN & MARIANN GRUNDVALL , A2, HT-07, GRUPP 25, BILD 1

261

SEKTION A-A

SKALA 1:1000

I VÅR LÄGEHENTSSAMMANSÄTTNING

HAR VI FÖRUTOM TRÄDKOJOR ÄVEN

INSPIRERATS AV VM-HUSEN. MEN VI

HAR LÅTIT INSIDANS MÅNGFALD SYNAS

OCKSÅ I FASADEN. DE OLIKA LÄGEN-

HETMODULERNA BETONAS GENOM

FÖRSKJUTNINGAR AV VOLYMER, FÄRG-

SÄTTNING OCH MATERIALVAL. FÖR-

SKJUTNINGARNA TJÄNAR ÄVEN SOM

EXTRA LJUSINSLÄPP OCH SOM BAL-

KONGYTOR. SOM FASADMATERIAL HAR

VI TÄNKT OSS GRÅBRUN STÅENDE TRÄ-

PANEL, FÄRGAD BETONG OCH GRÅ

NATURSTEN PÅ SOUTERRÄNGVÅNIN

GENS FASAD. TAKET SKA ÄVEN DET

VARA I GRÅBRUNT TRÄ, LIKSOM EN DEL

PELARE I FASADEN FÖR ATT FÅ FRAM

DEN RÄTTA TRÄDKOJSKÄNSLAN.

SEKTION B-B

SKALA 1:100

FASAD ÖST, SEKTION C-C

SKALA 1:100

AV: ERIKA LUNDÉN & MARIANN GRUNDVALL, A2, HT-O7, GRUPP 25, BILD 2,

262

ENTRÉPLAN

PLAN 0

SKALA 1:100

PLAN -1

SKALA 1:100

AV: ERIKA LUNDÉN & MARIANN GRUNDVALL, A2, HT-07, GRUPP 25, BILD 3

263

NORMALPLAN

PLAN 3 PLAN 4

PLAN 5

SKALA 1:100 SKALA 1:100 SKALA 1:100

264

AV: ERIKA LUNDÈN & MARIANN GRUNDVALL, A2, HT-07, GRUPP 25, BILD 4

TYPLÄGENHET

VI VISAR HÄR MÖBLERINGSVARIANTER FÖR OLIKA

FAMILJEKONSTELLATIONER I TVÅ TYPLÄGENHETER SOM HAR EN LIKNANDE PLANLÖSNING.

TILL VÄNSTER TÄNKER VI OSS ATT DET BOR TVÅ STUDENTER ELLER UNGDOMAR OCH I LÄGENHETEN

TILL HÖGER ETT PAR.

GENOMGÅENDE FÖR VÅRA ETAGELÄGENHETER

ÄR TRAPPAN I MOTLJUS, BAKOM VILKEN DET GÅR

EN FÖNSTERSLITS FRÅN GOLV TILL TAK.

PLAN 4

SKALA 1:50


265

TYPLÄGENHET

I OMRÅDET FÖRELIGGER DET ETT BEHOV AV LÄGENHETER AV VARIERANDE STORLEKAR. HÄR FINNS MYCKET

BARNFAMILJER, OCH NÄRHETEN TILL CHALMERS EFTERFRÅGAR BOSTÄDER FÖR STUDENTER. VI HAR DÄRFÖR

VALT ATT RITA LÄGENHETER I STORLEKEN 1-4 ROK, I ETT ELLER TVÅ PLAN. LÄGENHETERNA ÄR YTEFFEKTIVA

LIKT TRÄDKOJOR OCH EN DEL I ETAGE FÖR ATT FÖRSTÄRKA DEN VERTIKALA KÄNSLAN. LÄGEHETERNAS MATE-

RIALVAL PRÄGLAS OCKSÅ AV TRÄDKOJOR MED TRÄPLANK TILL GOLV, TRÄDÖRRAR OCH MED TRÄPELARE SOM

SYNLIGA KONSTRULTIONSELEMENT I RUMMEN.

PLAN 5

SKALA 1:50


266

4 punkthus i en båge längs bergets kant skapar

en linje som sammankopplar guldhedens

punkthus med lamellhusen i Landala.

N

Varje punkthus består av två huskroppar som

hålls samman av en glasad entréhall. Huskropparna

varierar i höjd i kontrasterarande riktning

mot tomtens lutning.

Förtätning

Guldheden


skala 1:1000

Förslag 26



A2 HT-07

267

Husen är placerade längst ut på klippkanten

mot Landala eftersom vi vill möta Landalas

bebyggelse med en urban karaktär samtidigt

som den gröna ringen kring Guldheden bevaras.

+24000

+21000

+18000

+15000

+12000

+9000

+6000

+3000

+0

Sektion

skala 1:200

Förslag 26



A2 HT-07

268

T

F F

G

10

11

12

13

14

15

16

17

18

9

8

7

6

5

4

3

2

1

F

F

F

F

F

F

30600

28800

G G G G

G G

1 rok

31 kvm

G G G

G

G

G

G

G

9800

13000

4 rok

112 kvm

3 rok

91 kvm

5000

G

G

G

G

G

4 rok

132 kvm

G

G

2 rok

70 kvm

9800

Normalplanet består av fem lägenheter med unik utformning anpassade

för att skapa goda boendemiljöer för en bred målgrupp.

G

G

G

G

6000

I den högre huskroppen har vi placerat en trea med spännande

ljusförhållanden i vardagsrum, en etta med avskiljbar sovalkov och

balkong samt en fyra med goda ljusförhållanden och tydliga axlar.

9000 7700

Den lägre huskroppen har vi delat upp i en stor fyra med fint kök och

vardagsrum och en tydlig diagonal, samt en generös tvåa med husets

bästa ljusförhållanden.

Normalplan

skala 1:100

Förslag 26



A2 HT-07

269

15 150

3 550 11 600

9 800

400 3 700 150 5 150 400

400 3 700 150 539 150 900 150 3 410 400

400 195 900 2 605 150 5 150 400

150 1 600 150 1 650 300 2 650 150 2 675 150 1 800 150 3 325 400

3 550 2 047 900 153 900 2 825 900 149 900 2 826



badrum


10,5kvm

9kvm

4,5kvm

15kvm

G G G

hall

klk

112kvm

7kvm

G G G G G

F F

G

G

badrum

kök

vardagsrum

4,5kvm

17kvm

22kvm

hall

entré

15kvm

1 100 100 900 100 900 100 900 1 572 900 2 828 400

400 4 396 150 4 454 400

9 400 400

9 800

Typlägenheten är en fyra

med ljusinsläpp från tre håll

och en svindlande utsikt

ner mot innergården.

Lägenheten har flera tydliga

axlar där siktlinjen från

entrén förbi badrum och

kök in till vardagsrummet

är central.

Det finns rundgångsmöjligheter

genom köket där

en vägg skiljer av den offentliga

delen mot de privata

inre rummen.

850 900 162 900 3 613 900 100 900 100 900 1 000 900 832 900 100 900 93 1 100

150 14 600 400

15 150

15 150

Våning 0

Typlägenhet

skala 1:50

Förslag 26



A2 HT-07

270

G

G

F

F

Rummen storlek och form

möjliggör alternativa

möbleringar som lätt

kan anpassas efter de

boendes behov.

Typlägenhet med

alternativmöblering

skala 1:50

Förslag 26



A2 HT-07

271

För att förstärka kontrasten i hur

husen möter Landala respektive

Guldheden har vi varierat färg och

materialval mellan huskroppararna

Fasader

skala 1:100

Förslag 26



A2 HT-07

272

Det lägre huset mot Guldheden har

fått ljusa putsfasader medan den

högre huskroppen mot Landala är

klätt i mörkgrå fibercementskivor.

Fasader

skala 1:100

Förslag 26



A2 HT-07

273

10

11

12

13

14

15

16

17

18

9

8

7

6

5

4

3

2

1

Lägenhetsförråd


Tvättstugor

I källaren bär en konstruktion av

pelare och balkar upp de bärande

elementen i husen ovanför.

Lägenhetsförråd

Cykelförråd

Tvättstugorna är öppna och

ljusa och förrådsrummen skiljs av

mot de gemensamma utrymmena

för att öka på tryggheten och

överskådligheten i källaren.

Garage

Under de tre första husen i vår rad

är ett garage utsprängt med plats

för områdets alla bilar.

Källarplan

skala 1:100

Förslag 26



A2 HT-07

274

275

Byggnaden sluter sig mot en gemensam gård mot

väst och skapar förutsättningar för variationsrika

utemiljöer med de privata terrasserna, de

gemensamma uteplatserna, både på gården och på

olika plan i huset.

ENMODUL

TVÅMODUL

CYKEL OCH GÅNGSTRÅK

FÅR TRAFFIKERAS AV EXEMPELVIS FLYTTBILAR, AMBULANSER OCH SOPBIL

ENTRÉ TILL TRAPP OCH HISSHUS

I PLAN ETT FINNS ÅTERVINNINGSRUM

OCH I DE ÖVRE FINNS TVÄTTSTUGOR

GÅRDEN HAR LIKSOM BYGGNADSFASADEN

OLIKA REKTANGULÄRA ELEMENT

GRÄS

NATURSINGEL/GÅRDSGRUS

PLATTOR

TRÄDÄCK

HISS- OCH

TRAPPHUS

ENMODUL

N

GENERÖSA UTEPLATSER

SOM DELVIS BYGGER PÅ

TAK FRÅN VÅNINGEN

UNDER

ENMODUL

ENMODUL

TVÅMODUL

EGNAHEMSVÄGEN

ENTRÉ TILL TRAPP OCH HISSHUS

I PLAN ETT FINNS ÅTERVINNINGSRUM

OCH I DE ÖVRE PLANEN FINNS TVÄTTSTUGOR

HISS- OCH

TRAPPHUS

GEMENSAM TAKTERASS

MED VÄXTVÄGGAR

TREMODUL PLAN 2

ENMODUL

LOFTGÅNGAR, PLACERADE 10 CM FRÅN

VÄGG FÖR LJUSNEDSLÄPP,

STRÄCKER SIG DELVIS ÖVER TAKEN

FRÅN VÅNINGEN UNDER

PLAN 4 SKALA 1:150

PARKERING SKER UNDER HUSEN, I EN SAMLAD

PARKERINGSANLÄGGNING SOM NÅS FRÅN EGNAHEMSVÄGEN

I DETTA PLAN FINNS APPARATRUM, FLÄKTRUM

OCH ELCENTRAL, HISS OCH TRAPPHUS NÅS

BOSTADENS RUM

Flerbostadshus HT-2007

276

Cajsa Magnusson CTH

Sara Wernsten CTH

Enmodul 2 rok 42 kvm Tvåmodul 3 rok 84 kvm Tremodul 4 rok 126 kvm

SOVRUM 12 KVM

KÖK

RUM

KÖK 19 KVM

FRD / KLK

5 KVM

RUM 12 KVM

KLK 4 KVM

RUM 11 KVM

VARDAGSRUM 27 KVM

KÖK/ALLRUM 25 KVM ENTRÉ 3 KVM BAD 4 KVM BAD 7 KVM ENTRÉ 7 KVM BAD ENTRE VARDAGSRUM RUM

skala 1:50 skala 1:50 skala 1:50

Entéplan

LÄGENHETERNA

Sammanlagt 25 bostäder och parkeringsgarage fördelade på fyra våningsplan

och tre byggnader bildar flerbostadshuset vid Egnahemsvägen.

Antalet enmoduler är 10 st, tvåmodulerna är 8 st och tremodulerna är 7 st.

Nyckeltal, dvs BOA/BTA, relation mellan yta som man kan hyra ut och den totala

ytan ligger på ca. 0,65.

Lägenheterna är uppbyggda på grundmodulen 7*7 m och har kombinerats på olika

sätt för optimala planlösningar.

Siktlinjer, rundgång och generösa terrasser mot gården karaktäriserar

samtliga lägenheter. Skjutdörrar sparar plats och gör bostaden mer

flexibel och öppen. De har anpassats till olika familjeförhållanden,

såsom barnfamilj, ensamstående, yngre, äldre, kompispar och par.

I modul ETT finns ett väl fungerande kök, generöst och separat sovrum

och en öppenhet ut mot terrassen som en förlängning av lägenheten.

I modul TVÅ har målet varit att förstärka lägenhetens längd, men samtidigt

ge lägenheten en tydlig uppdelning.

Modul två och TRE har vi valt att koppla sammman planmässigt men med

en förlängning genom etagévåning i modul tre. Övre våning fungerar som

ett extarum som förslagsvis kan inredas som hobbyrum, uthyrningsrum,

extra sovrum, kontor, ungdomsrum eller kanske ett lyxigt relaxrum?

Plan två skala 1:50

Förslag för övre plan: Kontor, hobbyrum,

uthyrningsrum eller två mindre sovrum.

Här möblerat för ett föräldrarsovrum och

arbetsdel.

BOSTADENS RUM

Flerbostadshus HT-2007


Sara Wernsten CTH

277

FASAD MOT NORR

skala 1:100

Varje lägenhetsmodul har antingen liggande eller stående träpanel

medan hiss och gemensamma utrymmen har vertikala växtväggar.

Fasaden mot norr har ett system där de neutrala fasaderna har

växtväggar eller viss växtbeklädnad. De utskjutande fasaderna har

stående panel och de inåtgående har liggande panel.

Loftgångarnas räcken är av glas.

FASAD MOT NORR

SKALA 1:100

A A

TRAPP TREMODUL BAD

KLK TVÅMODUL BAD ENMODUL

MODULHÖJD 3m exkl. bjälklag

SEKTION A-A

skala 1:100

BOSTADENS RUM

Flerbostadshus 278 HT-2007


Sara Wernsten CTH

MERGE

THE

279

Merge!

The house and the situationplan have the same concept. The feeling of something

to connect, to belong is important. The house has two different parts

that will belong to each other and connect trough an expanding room that

reaches to the other house. So is this land/area for Guldheden and Landala.

The houses will create a nice athmosphere, a good feeling of connection in the

existing grayzone between Landala and Guldheden. They will create a natural

block that will be this areas “bridge”.

By this chois of place we will not take away the valuable woods just north. We

will also give more exploitation opportunitys if needed in the future.

With this type of house, with the more noise sensetive areas in the north, the

existing traffic at Guldhedsgatan will not be any problem.

280

This illustration shows how three of

the apartments are situated in the

building.

There are four types of apartments

witch gives the residents many different

choises in area, number of rooms

etc.

All apartments have a so called “Representationzone”

and a “Breedingzone”.

These zones are different in

many ways.

When you enter a flat you will

alvays come in to the Representationzone.

It is full of light

from the big exposed widows. In

the Representationzone you will

find main functions such as

kitchen, diningarea, wc and a

more open social feeling. Here

you can have guests without interfere

with the more private

Breedingzone.

The zones are seperate appartby

a bridge or more like an extension

of the room. The slimbridge,

the feeling of open air,

but sometimes also the social

room, will let you know that

youre changing zone.

In the Breeding zone you will

find the more enclosed rooms.

Here you will get a more secure

feeling whit more/total privacy.

This area has less glass and exposure

and are well fitted for

bedrooms, kidsroom etc.

281

Flatten the ground

for easy acces from

all directions. Make

This livingarea

comfotable Reduce

cliffs and steeps.

A-A

GULDHEDEN?

LANDALA?

GOTHENBURG!

-WHY DIVIDE?

-MERGE!

blow away the wall

blow away the portal

make Aschebergsg-

Guldhedsgatan

between Landala and

Guldheden more than

just a transportation

and a border

Make Guldheden

and Landala

come together!

Make them Merge!

N

Situationplan 1:1000

100meter

282

bulldoze and break down

the wall and parts of the

ripped granit att the north

side of Gh.g.

Just east of the old bridge

Youll find a P-entrence

to the basement to the

two houses at SW.

All the bedrooms are

placed in the north

side of the house

partly because of

trafficsong and

sunconditions

[01]

Open area

light and high with

glass roof 6 floor up.

Almoste like a gardenhouse.

Exciting

lights and shadows

from the bridges and

trough the southfacade.

CAFÉ/

FOR RENT

TEC.ROOM

LAUNDERY

[01]

room for needs.

for exampel small

apartments,

hobbyroom etc.

First floor

Entrance

REPRESENTATION

Public

Open

Social

Funktion

24000

18000

6500 5000

6th floor

Both apartments: 150m2

Private

Closed

Family

Rest

BREEDING

a SIX floor house

with 14 apatments

283


Public

Open

Social

Funktion

2nd to 3rd and

4th to 5th floor apartment: 75m2

2nd and 4th floor aparmtent: 110m2

Private

Closed

Family

Rest

BREEDING

2&4th floor

3rd and 5th floor apartment: 56m2

3&5th floor

284


BREEDING

COMUNICATIONAREA

INDOOR

AREA

w.GLASS-

ROOFand

-WALLS

NATURAL

LIGHT

SOURCE

FOR ALL

APPARTMENTS

LIMITED VISIBILITY/

INSIGHT

VERTICAL

VENETIAN BLINDS

GLASSFACADE

EXPOSED STEELCONSTRUCTION

FOOD

WC

BATH

TV/ WORK /HANGOUT

BRIDGE/CAFÉ

FAMILY/

REST/

SECURE

AREAS

CLOSED FACADE

/WOOD PANEL AND WIDOWS

sunlight

guidlines

285

B-B

28000

FASAD SOUTH 1:100

GLASS WITH CONCRETE

AND EXPOSED STEEL

COSTRUCTION

garage/storage/

funktions (fan etc.)

SEKTION B-B 1:100

Existing

building

286

Gulhedsg.

SEKTION A-A 1:200

a small calmer street,

isolated with benchhigh

concreetwalls. Purpouse:

quick-stops,

pick up/jump off etc.

The calmer side of the building.

No cars, no traffic. Lots of grass

and trees.

Modell Stadsbostaden

288

289

290

Kritikmall A2 Bostadens rum 2007




Namn:

Inlämning:

Arbetsmodell av lägenhet

Situationsplan 1:1000 inkl. huvudmått och norrpill

Typlägenhet 1:50

Planer 1:100 inkl. längd- och breddmått area / rum total bostadsarea

Sektion som visar hus, gata, natur 1:100 inkl. höjdmått takvinkel

Ritteknik –OK

Perspektiv exteriör Interiör

Nyckeltal

Projektförutsättningar uppfyllda / tänkta:

Husets huvudmått är inom ram

Avgränsning mot grannar / intilliggande hus / gård / skog

Platsens förutsättningar i staden + husets förutsättning på platsen

Generell användning? Barnfamilj / äldre par / ensamboende / par / kollektiv

Arbetsplats i bostaden?

Hållbar-utvecklings-tanke

Inomhusklimat (materialval i fasad bl a)

(x =uppfyllt/utläsbart, / =ej utläsbart men möjligt, = ej uppfyllt/ej utläsbart)

Projektet

Uttalad projektidé

a) presentation av idén i bild och text

b) genomförande av idén

c) idéns relevans för projektet

Presentation; tydlighet, läsbarhet

Hustyp, kommunikation

Lägenhetstyp

Rumssamband

Genomsikt, rörelsemöjligheter, flexibilitet

Kritikmallen framtagen för Bostadens rum av Lisa Wingård 2007

291

292

Inlämning och kritik, Stadsbostaden – Bostadens rum 2007

Inlämning sker tisdag 23 oktober kl 18.

Inlämningsfilen skall namnges med det gruppnummer

ni fått för respektive projektgrupp. Inlämning sker

digitalt till nylander@chalmers.se. Lämna en fil med

högre upplösning för tryck och en fil med lägre

upplösning för ”skärmbruk”. Filen med lägre

upplösning skall vara omkring 5Mb. (30MB är max för

e-posten).

Observera att liggande format A1 gäller och ange

projektnummer enligt ovan samt namn tydligt i högra,

nedre hörnet på varje plansch. Numrera planscherna

löpande Gruppnummer + 01:01, 02. 03 osv.

Gruppnamn och era namn på varje ritning/plansch är

viktigt för att gästkritiker m fl skall veta vem som står

bakom förslagen. Max 8 planscher, men försök

koncentrera er redovisning så mycket som möjligt.

Plats: Kritiken sker i A-salen där hela årskursen är

samlad torsdag till tisdag.

En A3 omgång hängs upp på väggarna runt A gården.

Modellen placeras på vit kub intill ert förslag.

Inläsning av förslagen sker onsdagen 24 oktober. Varje

projektgrupp läser in det förslag som kommer efter det

egna på program för kritikdagarna, nedan. Grupp 1

läser in grupp 6, som läser in grupp 11 osv...

Kritiken sker torsdag 27 till tisdag 30 oktober, mellan

9-17. Kritikdagarna inleds med att gästkritikerna gör en

kort inledande föredrag om hur de ser på arkitektur och

bostadskvaliteter. Kritiken av respektive projekt inleds

med att förslagsställarna gör en kort presentation av

förslaget, (3-5min), därefter kommer lärarkritik av Ola

och Sten, därpå kritik från gästkritiker samt kritik av

berörd elevgrupp, därefter en avslutande diskussion.

Kritiktiden för varje förslag är 35-40min. Vi kommer

att använda den ”mall” som Lisa Wingård presenterade

vid Markbostadskritiken, som kommer att finnas på

studieportalen.

Tisdagen 30 oktober på em träffar ni era respektive

handledare och har ritsalsvis en genomgång av

arbetsprocess, metoder och liknanden. Därefter sker i

(A-salen) en sammanfattning av kritiken och avslutning

av kursen.

Kritikdag 1 Torsdag 25 okt

Gästkritiker Kia Bengtsson, Arkitekt, MA Konsult

Föredrag 9-9,40, Några bostadsprojekt, Kia Bengtsson

Förslag 1 10 – 10.40 Ellen, Björn, Susanna, Hanna

Förslag 6 10.40-11.20 Hanna, Sofie, Gottfrid

Förslag 11 11.20-12 Anna, Karin, Cornelia

Lunch

Förslag 17 13-13,40 Elin, David, Elin

Förslag 23 13.40-14.20 Philip, Isabella, Jesper

Förslag 7 14.20-15.00 Olof, Sanna, Karin

Paus

Förslag 3 15.30-16.10 Ylva, Simon, Therese

Förslag 28 16.10-16.50 Viktor

Kritikdag 2 Fredag 26 oktober

Gästkritiker Lena Andersson, projektutvecklare, HSB

Föredrag

9 - 9.40 Lena om hennes verksamhet på HSB

Förslag 13 10 – 10.40 Maja, Sara, Johan

Förslag 18 10.40-11.20 Elin, Elina, Ola

Förslag 24 11.20-12 Erik, Caroline, Julia

Lunch

Förslag 4 13-13,40 David, Andrea, Niosha

Förslag 8 13.40-14.20 Sanna, Catharina, Martin, Anna

Förslag 27 14.20-15.00 Cajsa, Sara

Paus

Förslag 14 15.30-16.10 Marina, Frida, Anna, Neda

Förslag 19 16.10-16.50 Sara, Emil, Camilla, Thor Oscar

Kritikdag 3 Måndag 29 oktober

Gästkritiker Lina Lindquist, projektutvecklare Skanska

Föredrag 9 - 9.40 Lina om hennes verksamhet

Förslag 25 10 – 10.40 Erika, Marianne

Förslag 5 10.40-11.20 Johan, Jonatan, Carolina

Förslag 22 11.20-12 Emelie, Carl

Lunch

Förslag15 13-13,40 Fredrik, Sofia, Therese

Förslag 20 13.40-14.20 Helena, Sara, Jens

Förslag 9 14.20-15.00 Ellen, Maria, Axel

Paus

Förslag 26 15.30-16.10 Jenny, Arvid

Förslag 2 16.10-16.50 Lovisa, Linda, Saga, Cecilia

Kritikdag 4 Tisdag 30 oktober

Gästkritiker Kajsa Krona, KUB arkitekter

Föredrag 9 -9,40 Aktuella bostadsprojekt, Kajsa Crona

Förslag 10 10 -10.40 Patricia, Anna-Karin, Anna, Anna-Sofia

Förslag 17 10.40-11.20 Malin, Jenny. Lina

Förslag 21 11.20 - 12 Livia, Susanna, Matti

Lunch

13-14.30 Handledarkritik om processer och utveckling i

respektive projekt

15-17 Avslutning

chalmers arkitektur – bostadens rum



293

294

1. Föreläsningarna:

Antal föreläsningar, var det lagom många?

Mycket dåligt

Dåligt ||

Godkänt |||

Bra ||||| ||||| ||||| ||||| ||||| ||||| ||

Mycket bra ||||| ||

Var föreläsningarna relevanta för kursen?

Mycket dålig

Dåligt |

Godkänt ||||| |

Bra ||||| ||||| ||||| ||||| ||||| ||||

Mycket bra ||||| ||

2. Övningsuppgifterna

Vad tyckte n om övningsuppgift Markbostaden?

Omfång:

Mycket dålig

Dåligt |||

Godkänt |

Bra ||||| ||||| ||||| ||||

Mycket bra ||||| ||||| ||||| ||||| |

295

Frågeställning/uppgiften, var den relevant?

Mycket dålig

Dåligt

Godkänt

Bra ||||| ||||| ||||| ||||| ||||

Mycket bra ||||| ||||| ||||| ||||

Inlämning/redovisnings krav för Markbostaden,

var det relevant?

Mycket dålig

Dåligt |

Godkänt |||

Bra ||||| ||||| ||||| ||||| |||

Mycket bra ||||| ||||| |||||

Kritiken - Markbostaden - Har ditt förslag fått

tillräckligt med kommentarer/kritik?

Mycket dålig |

Dåligt ||


Bra ||||| ||||| ||||

Mycket bra ||||| ||||| ||||| |||||

296

Vad tyckte ni om övningsuppgiften Stadsbostaden?

Omfång:

Mycket dålig

Dåligt

Godkänt |||

Bra ||||| ||||| ||||| |

Mycket bra ||||| ||||| ||||| ||||| ||||| |

Frågeställningen/uppgiften?

Mycket dålig

Dåligt

Godkänt |

Bra ||||| ||||| ||||| |

Mycket bra ||||| ||||| ||||| ||||| ||||| ||

Inlämning/redovisningskrav?

Mycket dålig

Dåligt |

Godkänt |||||

Bra ||||| ||||| ||||| ||||| |||

Mycket bra ||||| ||||| |||||

297

Kritiken - Stadsbostaden? Har ditt förslag fått

tillräckligt med kommentarer/kritik?


Dåligt

Godkänt ||||

Bra ||||| ||||| ||||| ||||| ||

Mycket bra ||||| ||||| ||||

Bra)

3. Vad tyckte ni om Dagskisserna?

Mycket dålig

Dåligt

Godkänt ||||| |||||

Bra ||||| ||||| ||||

Mycket bra ||||| ||||| ||||| |||

4. Vad tyckte ni om seminariet

Mycket dålig

Dåligt |

Godkänt ||||| ||||| |

Bra ||||| ||||| ||||| |||

Mycket bra ||||| |||||

298

5. Lärare och handledare.


Dåligt |||||


Bra ||||| ||||| ||||| ||

Mycket bra ||||| ||||| ||||

Kursledning; Sten Gromark och Ola Nylander

Mycket dålig

Dåligt

Godkänt ||

Bra ||||| ||||| ||||| ||||| ||||| |

Mycket bra ||||| ||||| ||||| |

6. Information från kursledningen till årskursen, hur

har den fungerat?

Mycket dålig

Dåligt

Godkänt ||||| |||||

Bra ||||| ||||| ||||| |||

Mycket bra ||||| ||||| |||||

299

7 Data- kopiering- utskrifter etc - hur har det

fungerat?

Mycket dålig |||

Dåligt |||||

Godkänt ||||| |||||

Bra ||||| ||||| ||||

Mycket bra ||||| |||||

8. Ritsalarna.

Hur har ritsalsmiljön varit?

Mycket dålig

Dåligt ||||

Godkänt ||||| ||||| ||||| |||

Bra ||||| ||||

Mycket bra ||||| ||||| |||

9. Studieresan. Vad tyckte ni om studieresan -

relevant för kursen?

Mycket dålig

Dåligt |

Godkänt ||||| |||

Bra ||||| ||||| ||||| |||||

Mycket bra ||||| ||||| |||

300

10 Konstruktion och Datakurs var denna gång

integrerade i kursen. Hur har det fungerat?

Mycket dålig |||

Dåligt ||||| ||||| ||

Godkänt ||||| ||||| ||||

Bra ||||| ||||| ||||

Mycket bra

Övrigt

Mycket dålig

Dåligt

Godkänt |

Bra ||||| ||||| ||||| ||||| ||

Mycket bra ||||| ||||| ||||| ||||| |

3003

302

Medverkande lärare, handledare och kritiker i kursen.

Huvudhandledare:

Arkitekt Anna Eriksson, Krook & Tjäder arkitekter

Arkitekt Pekka Leppänen, Sweco FFNS arkitekter

Arkitekt Claes Johansson, Clark Studio

Arkitekt Silvia Orrego, Göteborgs Stadsbyggnadskontor

Arkitekt Thomas Landenberg, White arkitekter

Handledningsstöd under Markbostaden

Arkitekt Lisa Wingård, Kanozi arkitekter

Arkitekt Anna Lilja, Abako Arkitekter

Arkitekt Björn Gross, Arctic studio

Seminarieledning

Arkitekt Lisa Wingård, Kanozi arkitekter

Arkitekt Claes Johansson, Clark Studio

Kritiker Flerbostadshuset

Arkitekt Kia Bengtsson MA Arkitekter

Arkitekt Lina Lindqvist, Skanska Nya Hem

Arkitekt Lena Andersson, HSB Göteborg

Arkitekt Kajsa Krona, Kub arkitekter

Kursledning

Arkitekt Ola Nylander

Arkitekt Sten Gromark

301

Litteratur

Obligatorisk kurslitteratur är följande två böcker:

Bostadens rum, Ola Nylander, Sten Gromark, Fredrik Nilsson, Christina Redvall,

Chalmers 2007, Svensk Byggtjänst, Stockholm, 2007.

Bostaden och kunskapen, Arkus, redaktör Mikaela Eckered.

Dessa båda böcker säljs på Cremona. Kostnad för Bostadens rum är 127:-, kostnaden

för Bostaden och kunskapen är 240:-.

Nedanstående två böcker delas ut under introduktionen 3 september.

Bostaden som arkitektur, Ola Nylander, avhandling Chalmers 1998.

Bostad 1999-2001. Om SAR:s bostadspris.

På hemsidan finns följande artiklar/litteratur:

Allmännyttiga bostäder, från SABO

Artikel om hemlöshet, GP, Catharina Thörn

Dyr bostad öppnar för billig Sydsvenskan, Ledare, 2004-04-26

Bygga bra bostäder, Boverket

Del ur ”Floor plan Manual”

Del ur ”The Unprivate Home”, Terence Riley

Vad värderar vi i vårt boende, från SABO

Kursboken Bostadens rum
