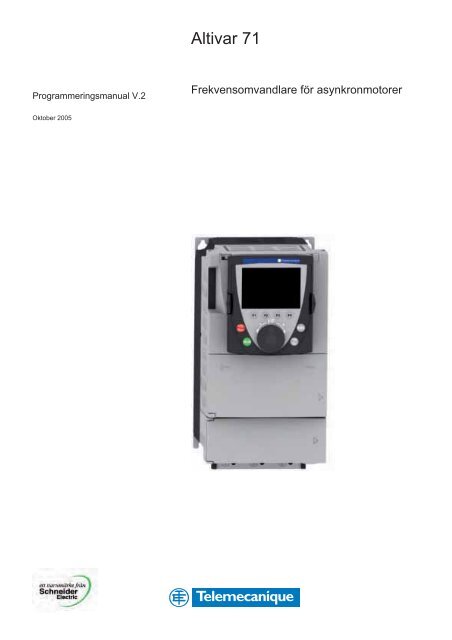

Altivar 71

Programmeringsmanual V.2

Frekvensomvandlare för asynkronmotorer

Oktober 2005

Innehåll

Innan du börjar _______________________________________________________________________________________________ 4

Dokumentationens struktur______________________________________________________________________________________ 5

Driftsättning__________________________________________________________________________________________________ 6

Fabrikskonfiguration ___________________________________________________________________________________________ 7

Applikationernas funktioner _____________________________________________________________________________________ 8

Driftsättning – Förberedande åtgärder ____________________________________________________________________________ 12

Grafisk terminal______________________________________________________________________________________________ 14

Beskrivning av terminalen________________________________________________________________________________ 14

Beskrivning av den grafiska displayen ______________________________________________________________________ 15

Första spänningssättning – menyn [5. SPRÅK] _______________________________________________________________ 18

Vid efterföljande spänningssättningar_______________________________________________________________________ 19

Programmering: exempel på åtkomst till en parameter _________________________________________________________ 20

Genväg ______________________________________________________________________________________________ 21

Inbyggd terminal _____________________________________________________________________________________________ 24

Funktioner hos display och tangenter_______________________________________________________________________ 24

Access till menyer______________________________________________________________________________________ 25

Access till menyparametrar ______________________________________________________________________________ 26

[2. ACCESSNIVÅ] (LAC-)______________________________________________________________________________________ 27

Struktur i parametertabellerna __________________________________________________________________________________ 30

Beroendeförhållanden mellan olika parametervärden ________________________________________________________________ 31

Söka efter en parameter i det här dokumentet ______________________________________________________________________ 32

[1.1 FÖRENKLAD UPPSTART] (SIM-)____________________________________________________________________________ 33

[1.2 DRIFTPARAM. VISNING] (SUP-) ____________________________________________________________________________ 41

[1.3 INSTÄLLNINGAR] (SEt-)___________________________________________________________________________________ 50

[1.4 MOTORSTYRNING] (drC-) _________________________________________________________________________________ 64

[1.5 IN-/UTGÅNGSKONFIG.] (I-O-) ______________________________________________________________________________ 81

[1.6 KONFIG STYRKANAL(ER)] (CtL-) __________________________________________________________________________ 104

[1.7 APPLIKATIONSFUNKT.] (FUn-) ____________________________________________________________________________ 117

[1.8 FELHANTERING] (FLt-) __________________________________________________________________________________ 195

[1.9 KOMMUNIKATION] (COM-) _______________________________________________________________________________ 214

[1.10 DIAGNOSTIK] _________________________________________________________________________________________ 218

[1.11 IDENTIFIERING] _______________________________________________________________________________________ 220

[1.12 FABRIKSINSTÄLLNINGAR] (FCS-) ________________________________________________________________________ 221

[1.13 ANVÄNDARMENY] (USr-)________________________________________________________________________________ 224

[1.14 PROGRAMMERB. KORT] (SPL-) __________________________________________________________________________ 225

[3. ÖPPNA/SPARA SOM]_____________________________________________________________________________________ 226

[4. LÖSENORD] (COd-) ______________________________________________________________________________________ 228

[6 KONF. ÖVERVAKNING] ___________________________________________________________________________________ 230

[7 ANVÄNDARMENY] _______________________________________________________________________________________ 234

[MULTIPOINT-BILD]_________________________________________________________________________________________ 238

Service ___________________________________________________________________________________________________ 239

Felkoder – troliga orsaker – åtgärder ____________________________________________________________________________ 240

Översikt över egna inställningar ________________________________________________________________________________ 245

Index över funktioner ________________________________________________________________________________________ 247

Index över parameterkoder____________________________________________________________________________________ 248

3

Innan du börjar

Läs noga igenom nedanstående instruktioner innan du börjar installera omvandlaren.

LIVSFARLIG SPÄNNING!

FARA!

• Läs igenom hela installationsmanualen och se till att du förstår anvisningarna innan du installerar och driftsätter

frekvensomvandlaren ATV71. Installation, inställning och reparationer får endast utföras av kvalificerad personal.

• Användaren ansvarar för att all apparatur uppfyller reglerna för internationella och nationella elektriska standarder

för anslutning till skyddsjord.

• Många av frekvensomvandlarens komponenter, inklusive de tryckta kretskorten, drivs med nätspänning.

RÖR DEM INTE!

Använd uteslutande verktyg som är försedda med elektrisk isolering.

• Rör inte oskärmade komponenter eller skruvar till plintarna om apparaten står under spänning.

• Kortslut inte plintarna PA/+ eller PC/- eller DC-bussens kondensatorer.

• Installera och stäng alla dörrar och täckplåtar innan omvandlaren spänningssätts.

• Innan underhåll eller reparation utförs på frekvensomvandlaren skall

- spänningen till omvandlaren brytas.

- en varningsskylt med texten ”FÅR EJ SPÄNNINGSSÄTTAS” placeras på effektbrytaren eller på

frekvensomvandlarens frånskiljare.

- effektbrytaren eller frånskiljaren låsas i öppet läge.

• Innan arbete utförs på frekvensomvandlaren skall all spänningsmatning till den brytas. Detta gäller även extern

matning om sådan används. VÄNTA I 15 MINUTER, så att DC-bussens kondensatorer kan laddas ur. Utför sedan

spänningsmätning på DC-bussen enligt anvisningarna i installationsmanualen för att säkerställa att likspänningen

är mindre än 45 V. Att lysdioden på frekvensomvandlaren är släckt garanterar inte att DC-bussen är spänningslös.

Elstöt kan leda till döden eller ge allvarliga skador.

VARNING

SKADAD APPARATUR

Montera eller driftsätt inte omvandlaren om den verkar vara skadad på något sätt.

Om anvisningarna inte följs kan materiella skador uppstå.

4

Dokumentationens struktur

Installationsmanual

Beskriver hur omvandlaren monteras och kopplas.

Programmeringsmanual

Beskriver vilka funktioner och parametrar som finns i omvandlarens terminal (inbyggd terminal och grafisk terminal) samt hur den används.

Kommunikationsfunktionerna beskrivs inte närmare i denna manual, utan finns beskrivna i manualen till den buss eller det nät som används.

Manual för kommunikationsparametrar

I manualen beskrivs

• omvandlarens parametrar och de specifika komponenter som krävs för användning via buss eller kommunikationsnät,

• driftmod som är specifika för kommunikationen (statusdiagram),

• interaktion mellan kommunikation och lokal styrning.

Manualer för Modbus, CANopen, Ethernet, Profibus, INTERBUS, Uni-Telway, FIPIO,

Modbus Plus etc.

I dessa manualer beskrivs montering, koppling till buss eller nät, indikering, diagnostik och konfigurering av kommunikationsparametrar via

den inbyggda terminalen eller via den grafiska terminalen.

Där beskrivs även service av kommunikationsprotokollen.

Uppgraderingsmanual ATV 58–58F/ATV 71

I denna manual beskrivs skillnaderna mellan Altivar 71 och Altivar 58/58F, och vilka åtgärder som behöver vidtas för att ersätta en Altivar 58

eller 58F. Detta gäller även för omvandlare som kommunicerar via en buss eller ett nät.

5

Driftsättning

MONTERING

v 1 Se installationsmanualen

PROGRAMMERING

b 2 Spänningssätt omvandlaren utan

startorder

b 3 Välj språk om omvandlaren har

en grafisk terminal

Tips:

• Förbered programmeringen genom att

fylla i tabellerna med egna inställningar

på sidan 245.

• Gör en automatisk mätning för att

optimera prestandan. Se sidan 39.

• Om det blir fel kan du återgå till

fabriksinställningarna. Se sidan 223.

b 4 Konfigurera menyn

[FÖRENKLAD UPPSTART]

(SIM-)

v 2-tråds- eller 3-trådsstyrning

v Makrokonfiguration

v Motorparametrar

Gör en automatisk mätning

v Motorns termiska ström

v Accelerations- och retardationsramper

v Inställningsområde för hastighet

b 5 Starta

OBS! Kontrollera att omvandlarens kablage

är kompatibelt med konfigurationen.

6

Fabrikskonfiguration

Omvandlarens fabriksinställningar

Altivar 71 är förinställd från fabrik för att klara av de vanligaste applikationerna:

• Makrokonfiguration: Start/stopp.

• Motorfrekvens: 50 Hz.

• Applikation med konstant moment, med flödesvektorstyrning utan givare.

• Normalt stopp enligt retardationsramp.

• Stopptyp vid fel: fri utrullning.

• Linjära ramper, acceleration och retardation: 3 sekunder.

• Låg hastighet: 0 Hz.

• Hög hastighet: 50 Hz.

• Motorns termiska ström = omvandlarens märkström.

• Strömstyrka för bromsning vid stopp via DC-injicering = 0,7 x omvandlarens märkström under 0,5 sekund.

• Ingen automatisk återstart vid fel.

• Switchfrekvens 2,5 kHz eller 4 kHz beroende på omvandlarens storlek.

• Logiska ingångar:

- LI1: riktning fram, LI2: riktning back (2 rotationsriktningar), 2-trådsstyrning vid övergång.

- LI3, LI4, LI5, LI6: inaktiva (ingen funktion tilldelad).

• Analoga ingångar:

- AI1: hastighetsreferens 0 +/-10 V.

- AI2: 0–20 mA inaktiv (ingen funktion tilldelad).

• Relä R1: relät faller ifrån vid fel (eller om omvandlaren är spänningslös).

• Relä R2: inaktiv (ingen funktion tilldelad).

• Analog utgång AO1: 0–20 mA, motorfrekvens.

Om ovanstående intrimning passar applikationen kan omvandlaren användas utan ändring av inställningarna.

Tilläggskortens fabriksinställningar

Tilläggskortens ingångar/utgångar har inga funktioner tilldelade vid leverans från fabriken.

7

Applikationernas funktioner

Tabellerna på följande sidor visar de vanligaste kombinationerna av funktioner/applikationer för att göra det lättare att välja.

Applikationerna i tabellerna gäller framför allt följande maskiner:

• Lyftapplikation: kranar, rullbroar, bryggor (vertikala lyftapplikationer, åkfunktioner, rotation), lyftsektioner

• Hissar: renoverade hissar upp till 1,2 m/s

• Materialhantering: pallastare/avlastare, transportband, rullbord

• Förpackning: förpackningsmaskiner, etiketteringsmaskiner

• Textil: vävstolar, kardmaskiner, tvättmaskiner, spinnmaskiner, dragskivor

• Trä: automatiska svarvar, sågar, maskinbearbetning

• Högt tröghetsmoment: centrifuger, blandare, obalansmotorer (balanspumpar, pressar)

• Process

Kombinationerna nedan är varken obligatoriska eller uttömmande eftersom varje maskin har sina egenheter.

Vissa funktioner används endast för en specifik, definierad applikation. I dessa fall anges applikationen i form av en markering i

marginalen på de aktuella programmeringssidorna.

Funktioner för motorstyrning

Funktioner

Sida

Applikationer

Lyftapplikation

Hissar

Materialhantering

Förpackning

Textil

Trä

Högt tröghetsmoment

Process

U/F-lag 67 b b b

Flödesvektorstyrning utan givaråterkoppling 67 b b b b b b b b

Flödesvektorstyrning med givaråterkoppling 67 b b b b b b b b

Tvåpunktsvektorstyrning 67 b b

Synkronmotor utan givaråterkoppling 67 b

Utgångsfrekvens 1000 Hz 65 b b

Begränsning för motoröverspänning 76 b b

Anslutning via DC-buss (se användarmanualen) - b b

Motormagnetisering via logisk ingång 141 b b b

Switchfrekvens upp till 16 kHz 76 b b b

Automatisk mätning 66 b b b b b b b b

8


Funktioner för hastighetsreferens


Sida



Hissar



Textil

Trä


Process

Tvåpolig differentiell referens 84 b b b

Olinjär referens (förstoringsglaseffekt) 86 b b

Ingång för frekvensstyrning 113 b b

Växling av referens 114–123

b

Addering av referenser 122 b

Subtraktion av referenser 122 b

Multiplicering av referenser 122 b

S-ramper 125 b b b

Jogg-drift 132 b b b

Förinställda hastigheter 133 b b b b b

Öka/minska via enkelverkande knappar (1 steg) 136 b

Öka/minska via dubbelverkande knappar (2 steg) 136 b

Öka/minska kring en referens 138 b b

Lagring av referensvärde 140 b

9


Specifika applikationsfunktioner



Sida


Hissar



Textil

Trä


Snabbstopp 128 b b

Gränslägesfunktion 142 b b b

Bromsstyrning 144 b b b

Lastmätning 153 b b

Lyftapplikation med hög hastighet 155 b

Process

PID-regulator 159 b

Momentstyrning 167 b b b

Begränsning av motor-/generatormoment 170 b b b b

Lastutjämning 78 b b

Styrning av nätkontaktor 173 b b b

Styrning av kontaktor efter omvandlare 175 b

Positionering efter gränslägen eller givare 177 b b

ENA-system (mekaniskt obalanserad last) 74 b

Alternativa parametrar 180 b b b b b b b b

Alternativa motorer eller konfigurationer 183 b b b

Traverse-styrning 186 b

Konfigurering av stopp 128 b b b b

10


Säkerhets-/felsökningsfunktioner



Sida


Hissar



Textil

Trä


Process

Power Removal (säkerhetsfunktion, se

användarmanualen)

Fördröjt stopp vid termiskt larm 203 b

- b b b b b b b b

Larmhantering 103 b b b b b b b b

Felsökning 196–213 b b b b b b b b

IGBT-tester 206 b b b b b b b b

Automatisk återhämtning (flygande start) 199 b b b

Termiskt skydd av bromsmotstånd 211 b b b b

Motorskydd via PTC-termistorer 196 b b b b b b b b

Underspänningshantering 205 b b b

Avbrott 4–20 mA 207 b b b b b b

Motorfasavbrott 201 b

Automatisk återstart 198 b

11

Driftsättning – Förberedande åtgärder

Spänningssättning och konfiguration av omvandlaren

FARA!

OFRIVILLIG START

• Innan Altivar 71 spänningssätts och ställs in skall du säkerställa att ingången PWR (POWER REMOVAL) är inaktiverad

(status 0). Annars kan omvandlaren ofrivilligt starta.

• Innan omvandlaren spänningssätts eller när du lämnar programmeringsmenyerna skall du säkerställa att de ingångar

som påverkar startordern är inaktiverade (status 0), eftersom de annars kan orsaka att motorn startar ofrivilligt.

Om anvisningarna inte följs kan allvarlig personskada eller dödsfall inträffa.

VARNING

INKOMPATIBEL NÄTSPÄNNING

Innan omvandlaren spänningssätts och programmeras skall du säkerställa att nätspänningen är kompatibel med omvandlarens

matningsspänning. Omvandlaren kan skadas om den utsätts för inkompatibel nätspänning.


Motorstyrning via nätkontaktor

VARNING

• Undvik frekvent användning av kontaktorn (risk för förtidigt åldrande av filterkondensatorerna).

• Vid cykeltider

Driftsättning – Förberedande åtgärder

Start

Viktigt:

• När fabriksinställningen används är återställning endast möjlig efter återaktivering av följande order: ”fram”, ”back”, ”stopp via DCinjicering”

i följande fall:

- Vid driftsättning eller manuell återställning av fel eller efter en stopporder.

Om ingen återställning skett visar omvandlaren ”nSt” men startar inte.

• Om funktionen automatisk återstart har konfigurerats (parameter [Autom. återstart] (Atr) i menyn [1.8-FELHANTERING] (FLt-) se

sidan 198), beaktas dessa startorder utan att någon föregående återställning behövs.

Provkörning med motor med mindre effekt eller utan motor

• Med fabriksinställning är detekteringen av [Hant. motorfasavbr.] (OPL) på sidan 201 aktiv (OPL = YES). För att kontrollera omvandlaren

utan att behöva använda en motor med samma effekt (gäller särskilt större omvandlare), inaktiveras [Hant. motorfasavbr.] (OPL = no).

• Konfigurera [Motorstyrn-typ] (Ctt) = [U/F 2 pkt.] (UF2) eller [U/F 5 pkt.] (UF5) (i menyn [1.4-MOTORSTYRNING] (drC-), se sidan 67).

VARNING

• Motorns termiska motorskydd säkerställs inte om motorströmmen är lägre än 0,2 gånger omvandlarens märkström.

Använd i så fall ett annat termiskt skydd.


Användning av parallellkopplade motorer

• Konfigurera [Motorstyrn-typ] (Ctt) = [U/F 2 pkt.] (UF2) eller [U/F 5 pkt.] (UF5) (i menyn [1.4-MOTORSTYRNING] (drC-), se sidan 67).

VARNING

• Motorns termiska motorskydd säkerställs inte längre av omvandlaren. Använd i så fall ett annat termiskt skydd på

varje motor.


13

Grafisk terminal

Den grafiska terminalen är tillvalsutrustning på mindre omvandlare och standard på större storlekar (se katalogen). Terminalen kan tas loss

för t.ex. montering i kapslingsdörr med hjälp av de kablar och tillbehör som finns som tillval (se katalogen).

Beskrivning av terminalen

1 Grafisk display

2 Funktionsknappar

F1, F2, F3, F4,

se sidan 15.

3 Stopp-/återställningsknapp

för fel

7 ESC-knapp: lämna ett värde, en

parameter eller en meny och

återgå till föregående val

4 Driftknapp

6 Knapp för byte av rotationsriktning

för motorn

5 Navigeringsratt:

• tryck (ENT):

• vridning (+/-):

- registrera angivet värde.

- gå in i vald meny eller parameter.

- öka eller minska värdet.

- gå till nästa eller föregående rad.

- öka eller minska referensen om styrning via terminal

har aktiverats.

OBS! Med knapparna 3, 4, 5 och 6 kan du styra omvandlaren direkt om styrning via terminal har aktiverats.

14


Beskrivning av den grafiska displayen

1

2

3

4

RDY Term +0.00Hz 0A

1 MENY OMVANDLARE

1.1 FÖRENKLAD UPPSTART

1.2 DRIFTPARAM. VISNING

1.3 INSTÄLLNINGAR

1.4 MOTORSTYRNING

1.5 IN-/UTGÅNGSKONFIG.

Code > Quick

6

5

F1 F2 F3 F4

1. Visningsrad. Innehållet på raden kan konfigureras. Med fabriksinställning anges:

• omvandlarens status (se sidan 16)

• aktiv styrkanal:

- Term: Plintar

- HMI: Grafisk terminal

- MDB: Inbyggd Modbus

- CAN: Inbyggd CANopen

- NET: Kommunikationskort

- APP: Controller Inside-kort

• frekvensreferens

• motorström

2. Menyrad. Anger namnet på aktiv meny eller undermeny.

3. Visning av menyer, undermenyer, parametrar, värden, staplar, etc. i ett rullfönster med högst 5 rader.

Raden eller värdet som valts med navigeringsratten visas med omvända färger.

4. Funktioner som tilldelats till knapparna F1 till F4 visas under motsvarande knapp, till exempel:

• Code F1

: Visning av koden för vald parameter. Koden motsvarar 7-segmentsvisningen.

• HELP F1

: Kontextberoende hjälp.

• > F3

• Quick F4

: Horisontell navigering åt vänster eller övergång till föregående meny eller undermeny, eller övergång till nästa

högre siffra för det värde som visas med omvända färger (se exemplet på sidan 17).

: Horisontell navigering åt höger eller övergång till nästa meny eller undermeny (till menyn [2 ACCESSNIVÅ] i detta

exempel), eller övergång till nästa lägre siffra för det värde som visas med omvända färger (se exemplet på sidan 17).

: Genväg, se sidan 21.

Funktionsknapparna är dynamiska och kontextberoende.

Andra funktioner (applikationsfunktioner) kan tilldelas till dessa knappar via menyn [1.6 STYRNING].

5. Anger att visningsfönstret inte fortsätter längre ned.

Anger att visningsfönstret fortsätter längre ned.

6. Anger att visningsfönstret inte fortsätter högre upp.

Anger att visningsfönstret fortsätter högre upp.

15


Koder för omvandlarens status:

- ACC: Acceleration

- CLI: Strömbegränsning

- CTL: Kontrollerat stopp vid nätfasavbrott

- DCB: Bromsning via DC-injicering pågår

- DEC: Retardation

- FLU: Motormagnetisering pågår

- FST: Snabbstopp

- NLP: Effektkretsar ej matade (ingen spänning på L1, L2, L3)

- NST: Stopp med fri utrullning

- OBR: Automatanpassad retardation

- PRA: Funktionen Power Removal aktiv (omvandlaren låst)

- RDY: Omvandlare klar

- RUN: Omvandlare i drift

- SOC: Kontrollerat avbrott efter omvandlaren

- TUN: Automatisk mätning pågår

- USA: Underspänningslarm

16


Exempel på konfigurationsfönster:


5 SPRÅK

English

Français

Deutsch

Espanol

Italiano

> Quick

Chinese

När det bara finns ett möjligt val indikeras detta val med tecknet .

Exempel: endast ett språk kan väljas.

PARAMETERVAL


Ramp-upplösning

Acceleration

Retardation

Acceleration 2

Retardation 2

Edit

Om flera val är möjliga indikeras dessa val med .

Exempel: flera parametrar kan väljas för menyn [ANVÄNDARMENY].

Exempel på konfigurationsfönster med ett värde:



9.51 s

Min. = 0.01 Max. = 99.99

> Quick

>>



9.51 s


> Quick

Med pilarna > (knapparna F2 och F3) väljs den siffra som skall ändras. Genom att vrida navigeringsratten kan siffran ökas eller

minskas.

17


Första spänningssättning – menyn [5. SPRÅK]

Första gången omvandlaren spänningssätts visas de obligatoriska menyerna fram till [1. MENY OMVANDLARE] som vägledning för

användaren.

Parametrarna på menyn [1.1 FÖRENKLAD UPPSTART] måste konfigureras och en automatisk mätning måste utföras innan motorn startas.

ATV71HU22N4

2.2kW/3HP 380/480V

Konfig. nr 1

Visas i 3 sekunder efter spänningssättning.

3 sekunder

English

Français

Deutsch

Espanol

Italiano

5 SPRÅK

Automatisk övergång till menyn [5 SPRÅK]

3 sekunder senare.

Välj språk och tryck på ENT.

Chinese

RDY Term +0.00Hz 0.0A

2 ACCESSNIVÅ

Bas

Standard

Avancerad

Expert

Övergång till menyn [2 ACCESSNIVÅ] (se sidan 27).

Välj accessnivå och tryck på ENT.




1.2. DRIFTPARAM. VISNING

1.3. INSTÄLLNINGAR

1.4. MOTORSTYRNING

1.5. IN-/UTGÅNGSKONFIG.

Code > Quick

Övergång till [1 MENY OMVANDLARE] (se sidan 23).

ESC


HUVUDMENY


2 ACCESSNIVÅ

3 ÖPPNA/SPARA SOM

4 LÖSENORD

5 SPRÅK

Code

Quick

Återgång till [HUVUDMENY] via ESC.

18


Vid efterföljande spänningssättningar

ATV71HU22N4

2.2kW/3HP 380/480V

Konfig. nr 1

3 sekunder

RDY Term +38Hz 0.0A

1. MENY OMVANDLARE






Code > Quick

Övergång till menyn [1. MENY OMVANDLARE]

3 sekunder senare.

10 sekunder


Frekvensreferens

Min.=0

38 Hz

ENT eller ESC

Max.=60

Quick

Om ingen åtgärd vidtas sker automatisk övergång till

”visning” efter 10 sekunder (visning enligt vald konfiguration).


HUVUDMENY


2 ACCESSNIVÅ


4 LÖSENORD

5 SPRÅK

Code

Quick

Eventuell återgång till [HUVUDMENY] via ENT eller ESC.

19


Programmering: exempel på åtkomst till en parameter

Åtkomst till ramptid för acceleration








Code > Quick

ENT

ESC



Ramp-upplösning: 01


9.51 s

Retardation:

9.67 s

Acceleration 2:

12.58 s

Retardation 2:

13.45 s

Code > Quick

ENT

ENT

eller



9.51 s


> Quick

Påminnelse:

• Välja en parameter:

- vrid navigeringsratten för att rulla vertikalt.

• Ändra en parameter:

- markera den siffra som skall ändras med knapparna > (F2 och F3) för att rulla horisontellt (den markerade siffran visas

i vitt på svart bakgrund),

- ändra siffran genom att vrida navigeringsratten.

• Avbryta ändringen:

- tryck på ESC-knappen.

• Spara ändringen:

- tryck på navigeringsratten (ENT).

20


Genväg

Du kan snabbt gå till en parameter från vilken display som helst när funktionen ”Quick” visas ovanför knappen F4.

Exempel:



Std. motorfrekvens: 50Hz IEC

Nom. motoreffekt: 0.37 kW

Nom. motorspänng.: 206 V

Nom. motorström: 1.0 A

Nom. motorfrekv.: 50.0 Hz

Code > Quick

Vid tryck på knappen F4 öppnas genvägsfönstret med fyra alternativ.

• [HOME]: Återgång till [HUVUDMENY].


SNABBNAVIGERING

TILLB. TILL HUVUDMENY

DIREKT TILL MENY...

10 SENASTE MODIFIER.

TILL MULTIPOINT-BILD

Code

ENT


HUVUDMENY


2 ACCESSNIVÅ


4 LÖSENORD

5 SPRÅK

Code

Quick

Se sidan 238

• [DIREKT TILL MENY...]: Direktaccessfönstret öppnas och siffran

”1” visas. Med funktionsknapparna > (F2 och F3) markerar

du en siffra, och med navigeringsratten ökar eller minskar du siffran:

1.3 i exemplet nedan.


DIREKT TILL MENY...

1.3

>

ENT





9.51 s

Retardation: 9.67 s


12.58 s


13.45 s

Code > Quick

• [10 SENASTE MODIFIER.]: Ett fönster öppnas som möjliggör direkt

åtkomst till de 10 senast ändrade parametrarna.


10 SENASTE MODIFIER.

Acceleration: 10 s

ENA prop. först.: 1.2

Nom. motorström: 15 A

Förinst. hastighet 4: 20 Hz

Förinst. hastighet 5: 30 Hz

Code

ENT

ESC


Nom. motorström

15.0 A

>

21


[HUVUDMENY] – Menyernas upplägg


HUVUDMENY


2 ACCESSNIVÅ


4 LÖSENORD

5 SPRÅK

Code

Quick

6.KONF. ÖVERVAKNING

7 ANVÄNDARMENY








Code > Quick

1.6 STYRNING

1.7 APPLIKATIONSFUNKT.

1.8 FELHANTERING

1.9 KOMMUNIKATION

1.10 DIAGNOSTIK

1.11 IDENTIFIERING

1.12 FABRIKSINSTÄLLNINGAR

1.13 ANVÄNDARMENY

1.14 PROGRAMMERB. KORT

Innehåll på menyn [HUVUDMENY]

[1 MENY OMVANDLARE] Se nästa sida

[2 ACCESSNIVÅ] Definierar åtkomsten till menyer (komplexitetsnivå)

[3 ÖPPNA/SPARA SOM] Gör det möjligt att spara och återställa omvandlarens konfigurationsfiler

[4 LÖSENORD] Skyddar konfigurationen med ett lösenord

[5 SPRÅK] Val av språk

[6 KONF. ÖVERVAKNING] Anpassning av den information som visas på den grafiska terminalen under drift

[7 ANVÄNDARMENY] • Anpassning av parametrar

• Möjlighet att skapa en användaranpassad meny

• Anpassning av menyernas och parametrarnas visning och skydd

22


[1 MENY OMVANDLARE]








Code > Quick

1.6 STYRNING









Innehåll på menyn [1. MENY OMVANDLARE]:

[1.1 FÖRENKLAD UPPSTART]: Förenklad meny för snabb driftsättning

[1.2 DRIFTPARAM. VISNING]: Visning av vanliga värden, motor och ingångar/utgångar

[1.3 INSTÄLLNINGAR]: Inställningsparametrar som kan ändras under drift

[1.4 MOTORSTYRNING]: Motorparametrar (motorns märkplåt, automatisk mätning, switchfrekvens, styralgoritmer...)

[1.5 IN-/UTGÅNGSKONFIG.]: Konfiguration av ingångar/utgångar (skalning, filtrering, 2-trådsstyrning, 3-trådsstyrning...)

[1.6 STYRNING]: Konfigurering av styr- och referenskanaler (terminal, plintar, buss...)

[1.7 APPLIKATIONSFUNKT.]: Konfiguration av applikationsfunktioner (t.ex.: förinställda hastigheter, PID, bromsstyrning...)

[1.8 FELHANTERING]: Konfiguration av felhantering

[1.9 KOMMUNIKATION]: Kommunikationsparametrar (seriekommunikation)

[1.10 DIAGNOSTIK]: Diagnostik av motor/omvandlare

[1.11 IDENTIFIERING]: Identifiering av omvandlare och interna tillval

[1.12 FABRIKSINSTÄLLNINGAR]: Åtkomst till konfigurationsfiler och återgång till fabriksinställning

[1.13 ANVÄNDARMENY]: Specifik meny som sätts ihop av användaren i menyn [6. ANVÄNDARMENY]

[1.14 PROGRAMMERB. KORT]: Konfiguration av tillvalskortet Controller Inside

23

Inbyggd terminal

På Altivar 71 av mindre storlekar (se katalogen) finns en inbyggd terminal med en fyrsiffrig display med ”7 segment”. Dessa omvandlare

kan även ha en grafisk terminal (beskrivs på föregående sidor) som tillval.

Funktioner hos display och tangenter

• 2 dioder status Modbus

• 4 tecken med

”7 segment”

• 2 dioder status CANopen

• Gå till föregående meny

eller parameter, eller

öka visat värde

• Gå ur en meny eller en parameter

eller avbryta en programmeringsändring

• Gå till nästa meny eller

parameter, eller minska

visat värde

• Gå in i en meny eller parameter,

eller spara parametern

eller visat värde

OBS!

• Visat värde lagras inte när eller trycks in.

Lagra visat värde: ENT

• Håll eller intryckt (>2 s) för att bläddra snabbt.

När ett värde lagras blinkar displayen.

Normal visning utan fel och vid stopp:

- 43.0: Visning av parameter som valts i menyn SUP (standard: motorfrekvens).

- CLI: Strömbegränsning.

- CtL: Kontrollerat stopp vid nätfasavbrott.

- dCb: Bromsning via DC-injicering pågår.

- FLU: Motormagnetisering pågår.

- FSt: Snabbstopp.

- nLP: Effektkretsar ej matade (ingen spänning på L1, L2, L3).

- nSt: Stopp med fri utrullning.

- Obr: Automatanpassad retardation.

- PrA: Funktionen Power Removal aktiv (omvandlaren är låst).

- rdY: Omvandlare klar.

- SOC: Kontrollerat avbrott efter omvandlaren.

- tUn: Automatisk mätning pågår.

- USA: Underspänningslarm.

Vid fel blinkar felkoden.

24


Access till menyer

Spänningssättning

XXX

Visning av omvandlarens status

ENT

ESC

SIM-

ENT

ESC

FÖRENKLAD UPPSTART

(sidan 33) Förenklad meny för snabb driftsättning

ESC

SUP-

ENT

ESC

DRIFTPARAM. VISNING

(sidan 41) Visning av vanliga värden, motor och ingångar/utgångar

ESC

SEt-

ENT

ESC

INSTÄLLNINGAR

(sidan 50) Inställningsparametrar som kan ändras under drift

ESC

drC-

ENT

ESC

MOTORSTYRNING

(sidan 66) Motorparametrar (motorns märkplåt, automatisk mätning,

switchfrekvens, styralgoritmer...)

Menyer

ESC

ESC

ESC

I-O-

CtL-

FUn-

ENT

ESC

ENT

ESC

ENT

ESC

IN-/UTGÅNGSKONFIG.

STYRNING

APPLIKATIONSFUNKT.

(sidan 81) Konfiguration av ingångar/utgångar (skalning, filtrering,

2-trådsstyrning, 3-trådsstyrning...)

(sidan 104) Konfigurering av styr- och referenskanaler (terminal,

plintar, buss...)

(sidan 117) Konfiguration av applikationsfunktioner (t.ex.: förinställda

hastigheter, PID, bromsstyrning...)

ESC

FLt-

ENT

ESC

FELHANTERING

(sidan 195) Konfiguration av felhantering

ESC

CON-

ENT

ESC

KOMMUNIKATION

(sidan 214) Kommunikationsparametrar (seriekommunikation)

ESC

FCS-

ENT

ESC

FABRIKSINSTÄLLNINGAR

(sidan 221) Åtkomst till konfigurationsfiler och återgång till fabriksinställning

ESC

USr-

ENT

ESC

ANVÄNDARMENY

(sidan 224) Specifik meny som sätts ihop av användaren med

hjälp av den grafiska terminalen

ESC

SPL-

ENT

ESC

PROGRAMMERB. KORT

(sidan 225) Meny för Controller Inside-kortet som ett sådant finns

ESC

COd-

ENT

ESC

LÖSENORD

(sidan 228)

ESC

LAC-

ENT

ESC

ACCESSNIVÅ

(sidan 27)

Koderna för menyer och undermenyer särskiljs från koder för parametrar genom ett streck till höger om koden.

Exempel: meny FUn-, parameter ACC.

De nedtonade menyerna är eventuellt inte tillgängliga, beroende på hur accessnivån LAC har konfigurerats.

25


Access till menyparametrar

Lagra visat värde:

ENT

Meny

Parameter

Värde eller tilldelning

När ett värde lagras blinkar displayen.

1 blinkning

(värdet lagras)

(Nästa parameter)

Meny

1:a

Alla menyer ”går runt”, dvs. att om man fortsätter att trycka på efter att den sista

parametern visats kommer man till den första parametern i listan och vice versa; den

sista parametern visas om man trycker på .

nr x

sista

Val av flera tilldelningar för en parameter

I-O-

ENT

ESC

Inget larm valt

Exempel: lista över larm i grupp 1 i menyn [IN-/UTGÅNGS-

KONFIG.] (I-O-)

Man kan välja flera larm genom att markera dem på det sätt som

visas nedan.

Det högra tecknet anger: alternativet har valts,

Larm valt

alternativet har inte valts.

Samma princip används för alla flerval.

26

[2. ACCESSNIVÅ] (LAC-)

Med grafisk terminal

BAS

Endast åtkomst till fem menyer, och åtkomst till sex undermenyer i menyn

[1. MENY OMVANDLARE].

Endast en funktion kan tilldelas varje ingång.


2 ACCESSNIVÅ

Bas

Standard

Avancerad

Expert

> Quick


HUVUDMENY


2 ACCESSNIVÅ


4 LÖSENORD

5 SPRÅK

Code > Quick




1.2. DRIFTPARAM. VISNING

1.3. INSTÄLLNINGAR

1.11. IDENTIFIERING

1.12. FABRIKSINSTÄLLNINGAR

Code > Quick


STANDARD

Detta är den fabriksinställda nivån. Endast åtkomst till sex menyer, och åtkomst

till alla undermenyer i menyn [1. MENY OMVANDLARE].



HUVUDMENY


2 ACCESSNIVÅ


4 LÖSENORD

5 SPRÅK

Code

Quick

6 KONF. ÖVERVAKNING








Code > Quick

1.6 STYRNING




AVANCERAD

Åtkomst till alla menyer och undermenyer. 1.10 DIAGNOSTIK

Flera funktioner kan tilldelas till varje ingång. 1.11 IDENTIFIERING


HUVUDMENY


2 ACCESSNIVÅ


4 LÖSENORD

5 SPRÅK

Code

Quick






EXPERT

Åtkomst till alla menyer och undermenyer på samma sätt som för nivån

[AVANCERAD], men även åtkomst till tilläggsparametrar.

Flera funktioner kan tilldelas till varje ingång.


HUVUDMENY


2 ACCESSNIVÅ


4 LÖSENORD

5 SPRÅK

Code

Quick



27


Med inbyggd terminal:


XXX


ENT

ESC

SIM-

ESC

COd-

ENT

ESC

LAC-

ESC

ACCESSNIVÅ

Kod Benämning/beskrivning Fabriksinställning

LAC-

bAS

Std

Adu

Epr

• bAS: Begränsad åtkomst till menyerna SIM, SUP, SEt, FCS, USr, COd och LAC. Endast en funktion kan tilldelas

varje ingång.

• Std: Åtkomst till alla menyer i den inbyggda terminalen. Endast en funktion kan tilldelas varje ingång.

• AdU: Åtkomst till alla menyer i den inbyggda terminalen. Flera funktioner kan tilldelas till varje ingång.

• EPr: Åtkomst till alla menyer i en inbyggda terminalen och åtkomst till tilläggsparametrar. Flera funktioner kan

tilldelas till varje ingång.

Std

28


Jämförelse mellan grafisk terminal och inbyggd terminal – tillgängliga menyer

Grafisk terminal Inbyggd terminal Accessnivå

[2 ACCESSNIVÅ] LAC- (Accessnivå)

[3 ÖPPNA/SPARA SOM] -

[4 LÖSENORD] COd- (Lösenord)

[5 SPRÅK] -

[1 MENY OMVANDLARE] [1.1 FÖRENKLAD UPPSTART] SIM- (Förenklad uppstart)


[1.2 DRIFTPARAM. VISNING] SUP- (Övervakning)

[1.3 INSTÄLLNINGAR] SEt- (Inställningar)

[1.11 IDENTIFIERING] -

[1.12 FABRIKSINSTÄLLNINGAR] FCS- (Fabriksinställningar)

[1.13 ANVÄNDARMENY] USr- (Användarmeny)

Endast en funktion kan tilldelas varje

ingång.

[1.4 MOTORSTYRNING] drC- (Motorstyrning)

[1.5 IN-/UTGÅNGSKONFIG.] I-O- (Konfiguration av ingångar/

utgångar)

[1.6 KONFIG. STYRKANAL(ER)] CtL- (Styrning)

[1.7 APPLIKATIONSFUNKT.] FUn- (Applikationsfunktioner)

[1.8 FELHANTERING] FLt- (Felhantering)

[1.9 KOMMUNIKATION] COM- (Kommunikation)

[1.10 DIAGNOSTIK] -

[1.14 PROGRAMMERB. KORT] (1) SPL- (Controller Inside-kort) (1)

[6 KONF. ÖVERVAKNING] -


[7 ANVÄNDARMENY] -


Expertparametrar


Endast en funktion kan tilldelas varje


Flera funktioner kan tilldelas till varje


Expertparametrar

Flera funktioner kan tilldelas till varje


BAS bAS

STANDARD Std (fabriksinställning)

AVANCERAD AdU

EXPERT EPr

(1)Tillgänglig om det finns ett Controller Inside-kort.

29

Struktur i parametertabellerna

Parametertabellerna i beskrivningarna av de olika menyerna kan användas både med den grafiska och den inbyggda terminalen. De

innehåller de beteckningar som används i båda terminalerna, som visas nedan.

Exempel:

5

1

[1.7 APPLIKATIONSFUNKT.] (FUn-)

6

2

3

4

UPd-

Kod Benämning/beskrivning Inställningsområde Fabriksinställning

USP

no

LII

b [ÖKA/MINSKA]

Funktionen är tillgänglig för referenskanalen [Ref.kanal2] (Fr2) = [Öka/minska] (UPdt) se sidan 114

M [Tilldelning Öka]

v [Nej] (nO): Funktionen inaktiv

v [LI1] (LI1)

7

8

[Nej] (nO)

1. Menyns namn på den inbyggda displayen med ”7 segment”.

2. Undermenyns kod på den inbyggda displayen med ”7 segment”.

3. Parameterns kod på den inbyggda displayen med ”7 segment”.

4. Parameterns värde på den inbyggda displayen med ”7 segment”.

5. Menyns namn på den grafiska terminalen.

6. Undermenyns namn på den grafiska terminalen.

7. Parameterns namn på den grafiska terminalen.

8. Parameterns värde på den grafiska terminalen.

OBS!

• Texterna inom hakparenteser [ ] motsvarar texten som visas på den grafiska terminalen.

• Fabriksinställningarna motsvarar [Makro konfiguration] (CFG) = [Start/Stopp] (StS) som är den makrokonfiguration som

används vid leverans från fabrik.

30

Beroendeförhållanden mellan olika parametervärden

Konfigurationen av vissa parametrar ändrar andra parametrars inställningsområde för att minska risken för fel. Detta kan medföra att en

fabriksinställning eller ett värde du redan har valt måste ändras.

Exempel:

1. [Strömbegränsning] (CLI) på sidan 57 är inställd på 1,6 In eller står kvar på fabriksinställningen 1,5 In.

2. [Switchfrekvens] (SFr) på sidan 57 är inställd på 1 kHz (och validerad med ”ENT”) inskränker [Strömbegränsning] (CLI) till 1,36 In.

3. Om du ökar [Switchfrekvens] (SFr) till 4 kHz inskränks inte [Strömbegränsning] (CLI) längre, men ligger kvar på 1,36 In. Om du vill

ha 1,6 In måste du göra om inställningen av [Strömbegränsning] (CLI).

31

Söka efter en parameter i det här dokumentet

Det är nu lättare att hitta förklaringen till en parameter:

• Med inbyggd terminal: Använd indexet över parameterkoder på sidan 248 för att hitta sidan där den parameter som visas beskrivs.

• Med grafisk terminal: Markera den parameter du vill söka efter och tryck på knappen

för namnet medan knappen är nedtryckt.

Exempel: ACC

F1

: [Code]. Parameterkoden visas istället





9.51 s



12.58 s


13.45 s

Code > Quick

Code




ACC

9.51 s



12.58 s


13.45 s

Code > Quick

Använd sedan indexet över parameterkoder på sidan 248 för att hitta sidan där den parameter som visas beskrivs.

32

[1.1 FÖRENKLAD UPPSTART] (SIM-)

Med grafisk terminal:


HUVUDMENY


2 ACCESSNIVÅ


4 LÖSENORD

5 SPRÅK

Code

Quick

ENT








Code > Quick

ENT

RUN Term +50.00Hz 80A


2/3-trådsstyrning

Makro konfiguration

Anpassat makro

Std. motorfrekvens

Hant. nätfasavbrott

Code > Quick



XXX


ENT

ESC

SIM-

ENT

ESC

FÖRENKLAD UPPSTART

ESC

SUP-

ESC

LAC-

På menyn [1.1-FÖRENKLAD UPPSTART] (SIM-) kan du snabbt driftsätta omvandlaren på ett sätt som fungerar för de flesta applikationer.

Parametrarna på menyn kan endast ändras vid stopp, utan startorder, med följande undantag:

• automatisk mätning som medför att motorn spänningssätts,

• inställningsparametrarna på sidan 40.

OBS! Parametrarna på menyn [1.1 FÖRENKLAD UPPSTART] (SIM-) skall programmeras i den ordning de visas, eftersom de

sista är beroende av de första.

Till exempel skall [2/3-trådsstyrning] (tCC) konfigureras före alla andra parametrar.

Menyn [1.1 FÖRENKLAD UPPSTART] (SIM-) skall konfigureras ensam eller före omvandlarens andra konfigurationsmenyer. Om du

tidigare har gjort en ändring i någon av de andra menyerna, särskilt i [1.4 MOTORSTYRNING] (drC-), kan vissa parametrar i

[1.1 FÖRENKLAD UPPSTART] (SIM-) ändras, till exempel motorparametrarna om du har valt en synkronmotor. Om du återgår till menyn

[1.1 FÖRENKLAD UPPSTART] (SIM-) efter att ha gjort ändringar i någon annan av omvandlarens konfigurationsmenyer får detta ingen

verkan men utgör heller ingen fara. Ändringar som görs efter en ändring i en annan konfigurationsmeny beskrivs alltså inte för att inte

försvåra läsningen av detta kapitel i onödan.

Makrokonfiguration

Makrokonfigurationen gör det möjligt att snabbt konfigurera funktioner för ett visst applikationsområde.

Det finns sju tillgängliga makrokonfigurationer:

• Start/stopp (konfiguration vid leverans från fabrik)

• Materialhantering

• Generell användning

• Lyftapplikation

• PID-regulator

• Kommunikationsbuss

• Master/slav

Om du väljer en makrokonfiguration tilldelas omvandlaren makrokonfigurationens parametrar.

Alla makrokonfigurationer kan ändras i de andra menyerna.

33


Makrokonfigurationernas parametrar

Tilldelning av ingångar/utgångar

Ingång/

utgång

[Start/

Stopp]

[Mtrl-hant.] [Gen.använd] [Lyftappl.] [PID-regler.] [Nätverk] [Master/Slav]

AI1 [Ref.kanal1] [Ref.kanal1] [Ref.kanal1] [Ref.kanal1] [Ref.kanal1]

(PID-referens)

[Ref.kanal2]

([Ref.kanal1] =

Inbyggd

Modbus) (1)

[Ref.kanal1]

AI2 [Nej] [Adderande ref. 2] [Adderande ref. 2] [Nej] [PID-svar] [Nej] [Momentreferens]

AO1 [Motorfrekv.] [Motorfrekv.] [Motorfrekv.] [Motorfrekv.] [Motorfrekv.] [Motorfrekv.] [Sign. mom.]

R1 [Inget fel] [Inget fel] [Inget fel] [Inget fel] [Inget fel] [Inget fel] [Inget fel]

R2 [Nej] [Nej] [Nej] [Bromsstyrn.] [Nej] [Nej] [Nej]

LI1 (2-tråds) [Fram] [Fram] [Fram] [Fram] [Fram] [Fram] [Fram]

LI2 (2-tråds) [Back] [Back] [Back] [Back] [Back] [Back] [Back]

LI3 (2-tråds) [Nej] [2 förin.hastigh.] [Jogg] [Felåterställning] [0-ställ

PID-integr.]

LI4 (2-tråds) [Nej] [4 förinst. hastighet] [Felåterställning] [Externt fel] [2 förinst.

PID-ref.]

LI5 (2-tråds) [Nej] [8 förinst. hastighet] [Momentbegränsn.] [Nej] [4 förinst.

PID-ref.]

[Växling. Ref. 2]

[Växl.moment/

hast]

[Felåterställning] [Felåterställning]

LI6 (2-tråds) [Nej] [Felåterställning] [Nej] [Nej] [Nej] [Nej] [Nej]

LI1 (3-tråds) Stopp Stopp Stopp Stopp Stopp Stopp Stopp

LI2 (3-tråds) [Fram] [Fram] [Fram] [Fram] [Fram] [Fram] [Fram]

LI3 (3-tråds) [Back] [Back] [Back] [Back] [Back] [Back] [Back]

LI4 (3-tråds) [Nej] [2 förinst. hastighet] [Jogg] [Felåterställning] [0-ställ

PID-integr.]

[Växling. Ref. 2] [Växl.moment/

hast]

LI5 (3-tråds) [Nej] [4 förinst. hastighet] [Felåterställning] [Externt fel] [2 förinst. [Felåterställning] [Felåterställning]

PID-ref.]

LI6 (3-tråds) [Nej] [8 förinst. hastighet] [Momentbegränsn.] [Nej] [4 förinst. [Nej]

[Nej]

PID-ref.]

Tilläggskort

LI7 till LI14 [Nej] [Nej] [Nej] [Nej] [Nej] [Nej] [Nej]

LO1 till LO4 [Nej] [Nej] [Nej] [Nej] [Nej] [Nej] [Nej]

R3/R4 [Nej] [Nej] [Nej] [Nej] [Nej] [Nej] [Nej]

AI3, AI4 [Nej] [Nej] [Nej] [Nej] [Nej] [Nej] [Nej]

Pulsingång [Nej] [Nej] [Nej] [Nej] [Nej] [Nej] [Nej]

RP

AO2 [Motorström] [Motorström] [Motorström] [Motorström] [Motorström] [Motorström] [Motorström]

AO3 [Nej] [Sign. mom.] [Nej] [Sign. mom.] [PID utgång] [Nej] [Motorfrekv.]

Knappar på den grafiska terminalen

Knappen F1 [Nej] [Nej] [Nej] [Nej] [Nej] Styrning via den

grafiska terminalen

[Nej]

Knapparna

F2, F3, F4

[Nej] [Nej] [Nej] [Nej] [Nej] [Nej] [Nej]

[Nej]

[Nej]

Vid 3-trådsstyrning förskjuts tilldelningen av ingångarna LI1 till LI6.

(1) För att kunna starta med inbyggd Modbus måste först [Modbus adress] (Add) på sidan 216 konfigureras.

Påminnelse: Tilldelningarna görs om varje gång du byter makrokonfiguration.

34


Makrokonfigurationernas parametrar

Andra konfigurationer och inställningar

Förutom tilldelningen av ingångar/utgångar påverkas även andra parametrar, men endast i makrokonfigurationerna Lyftapplikation och

Master/slav.

Lyftapplikation:

• [Typ av rörelse] (bSt) = [Vertikal] (UEr), se sidan 148

• [Svar bromskontakt] (bCI) = [Nej](nO), se sidan 148

• [Bromsöppningspuls] (bIP) = [Nej] (nO), se sidan 148

• [I bromsöppn. fram] (Ibr) = [Nom. motorström] (nCr), se sidan 148

• [Bromsöppningstid] (brt) = 0,5 s, se sidan 148

• [Bromsöppn-frekv.] (bIr) = [Auto] (AUtO), se sidan 149

• [Bromsstängn-frekv.] (bEn) = [Auto] (AUto), se sidan 149

• [Bromsstängn-tid] (bEt) = 0,5 s, se sidan 149

• [Broms vid reverser.] (bEd) = [Nej] (nO), se sidan 149

• [Frekv-hopp vid rev.] (JdC) = [Auto] (AUtO), se sidan 150

• [Fördr. till återstart] (ttr) = 0 s, se sidan150

• [Ramptid ström] (brr) = 0 s, se sidan 152

• [Min. hastighet] (LSP) = nominell motoreftersläpning som beräknas av omvandlaren, se sidan 40

• [Hant. motorfasavbr.] (OPL) = [Ja] (YES), se sidan 201. Denna parameter kan då inte längre ändras.

• [Flygande start] (FLr) = [Nej] (nO), se sidan 199. Denna parameter kan då inte längre ändras.

Master/slav:

• [Motorstyrn-typ] (Ctt) = [SVC I] (CUC), se sidan 67

Påminnelse: Dessa tilldelningar forceras varje gång du byter makrokonfiguration, förutom [Motorstyrn-typ] (Ctt) för makrokonfigurationen

Master/slav, om den konfigureras till [FVC] (FUC).

Återgång till fabriksinställning:

Återgång till fabriksinställningen med [Konfig. källa] (FCSI) = [Makrokonf.] (InI), se sidan 223, medför en återgång till den valda

makrokonfigurationen. Parametern [Makro konfiguration] (CFG) ändras inte, men [Anpassat makro] (CCFG) försvinner.

OBS!

• Fabriksinställningarna i parametertabellerna motsvarar [Makro konfiguration] (CFG) = [Start/Stopp] (StS) som är den

makrokonfiguration som används vid leverans från fabrik.

35


Exempel på kopplingsscheman att använda till makrokonfigurationerna

Kopplingsschema [Lyftappl.] (HSt)

3

Fram

(höjning)

Back

(sänkning)

(1)

L1 L2 L3

ATV71H

U V W

LI1

+24

AI1

LI2

R2A

R2C

2

KM10

Elektromagnetisk broms

M

3

(1)En kontakt från Preventa-modulen skall infogas i bromsens styrkrets för att låsa den på ett säkert sätt när säkerhetsfunktionen ”Power

Removal” aktiveras (se kopplingsschemana i installationsmanualen).

Kopplingsschema [Master/Slav] (MSL)

3

Fram

Back

Fram

Back

Hastighet

Moment

3

L1

U

L2 L3 LI1 +24 LI2

ATV 71Hpppp

AI1

Masteromvandlare

V W A01 COM

LI1 LI2 +24

AI1

LI3 L1 L2 L3

ATV 71Hpppp

Slavomvandlare

COM AI2 U V W

M1

3

M2

3

När de två motorerna är mekaniskt sammankopplade medför slutning av kontakten Hastighet/Moment att omvandlaren körs i konfigurationen

Master/slav. Masteromvandlaren reglerar hastigheten och styr slavomvandlarens moment för att fördela lasten.

36



tCC M [2/3-trådsstyrning] [2-tråd] (2C)

2C

3C

v [2-tråd] (2C)

v [3-tråd] (3C)

2-trådsstyrning: Det är ingångens status (0 eller 1) eller flank (0 till 1 eller 1 till 0) som styr start och stopp.

Exempel på kablage utifrån ”källa”:

ATV 71

+24 LI1 LIx

LI1: riktning fram

LIx: riktning back

3-trådsstyrning (impulsstyrning): Det räcker med en fram- eller backimpuls för att starta och en stoppimpuls för

att stoppa motorn.

Exempel på kablage utifrån ”källa”:

ATV 71

+24 LI1 LI2 LIx

LI1: stopp




VARNING!

För att ändra tilldelningen av [2/3-trådsstyrning] (tCC) måste knappen ENT hållas nedtryckt i 2 sekunder.

Detta gör att funktionen [Typ av 2-trådsstyrn] (tCt) på sidan 82 återgår till fabriksinställningen tillsammans

med alla funktioner som påverkar logiska ingångar.

Det medför även en återgång till den valda makrokonfigurationen om den har specialanpassats (anpassningarna

går förlorade).

Kontrollera att dessa ändringar är kompatibla med det kopplingsschema som används.

Om anvisningarna inte följs kan allvarliga skador eller dödsfall inträffa.

CFG M [Makro konfiguration] [Start/Stopp] (StS)

StS

HdG

HSt

GEn

PId

nEt

MSL

v [Start/Stopp] (StS): Start/stopp

v [Mtrl-hant.] (HdG): Materialhantering

v [Lyftappl.] (HSt): Lyftapplikation

v [Gen.använd] (GEn): Generell användning

v [PID-regler.] (PId): PID-reglering

v [Nätverk] (nEt): Kommunikationsbuss

v [Master/Slav] (MSL): Master/slav

VARNING!


För att ändra tilldelningen av [Makro konfiguration] (CFG) måste knappen ENT hållas nedtryckt i

2 sekunder.

Kontrollera att makrokonfigurationen är kompatibel med det kopplingsschema som används.


CCFG

YES

M [Anpassat makro]

Parameter endast för visning, syns om minst en parameter i makrokonfigurationen har ändrats.

v [Ja] (YES)

37



bFr M [Std. motorfrekvens] [50Hz IEC] (50)

IPL

nPr

UnS

nCr

FrS

nSP

tFr

50

60

nO

YES

v [50Hz IEC] (50): IEC-motor

v [60Hz NEMA] (60): NEMA-motor

Denna parameter ändrar fabriksinställningen av parametrarna: [Nom. motorspänng.] (UnS) nedan, [Max.

hastighet] (HSP) på sidan 40, [Frekvenströskel] (Ftd) på sidan 62, [Nom. motorfrekv.] (FrS) och [Max.

utfrekvens] (tFr) nedan.

M [Hant. nätfasavbrott]

beroende på omv.

storlek

v [Ignorera] (nO): Fel ignorerat, skall användas när omvandlaren matas med enfas eller via DC-bussen.

v [Fri utrulln.] (YES): Fel, stopp med fri utrullning.

Om en fas försvinner övergår omvandlaren i felläge [Nätfasavbrott] (IPL), men om två eller tre faser försvinner

fortsätter omvandlaren att fungera tills den löser ut i felläge för underspänning.

Parametern är endast tillgänglig i denna meny för omvandlarna ATV71H037M3 till HU75M3 (kan användas

med enfas).

M [Nom. motoreffekt]


storlek


storlek

Motorns nominella effekt enligt märkplåten, i kW om [Std. motorfrekvens] (bFr) = [50Hz IEC] (50), eller i HK om

[Std. motorfrekvens] (bFr) = [60Hz NEMA] (60).

M [Nom. motorspänng.]

Motorns märkspänning enligt märkplåten.

ATV71pppM3: 100 till 240 V

ATV71pppN4: 200 till 480 V

M [Nom. motorström]

Motorns märkström enligt märkplåten.

M [Nom. motorfrekv.]

M [Nom. motorvarvtal]


storlek


storlek och [Std.

motorfrekvens] (bFr)

0,25 till 1,5 In (1) beroende på omv.

storlek och [Std.

motorfrekvens] (bFr)

10 till 500 Hz 50 Hz

Motorns märkfrekvens enligt märkplåten.

Fabriksinställningen är 50 Hz, vilket ersätts med en förinställning på 60 Hz om [Std. motorfrekvens] (bFr) är

inställd på 60 Hz.

0 till 60000 rpm beroende på omv.

storlek

Motorns märkhastighet enligt märkplåten.

0 till 9999 rpm och sedan 10,00 till 60,00 krpm på den inbyggda displayen.

Om motorns märkskylt inte anger det nominella varvtalet utan den synkrona hastigheten och eftersläpningen i

hertz eller i procent, beräknas den nominella hastigheten på följande sätt:

100 - eftersläpning i %

• nominell hastighet = synkron hastighet x

100

eller

50 - eftersläpning i Hz

• nominell hastighet = synkron hastighet x (motorer 50 Hz)

50

eller


• nominell hastighet = synkron hastighet x (motorer 60 Hz)

60

M [Max. utfrekvens]

10 till 1000 Hz 60 Hz

Fabriksinställningen är 60 Hz, vilket ersätts med en förinställning på 72 Hz om [Std. motorfrekvens] (bFr) är

inställd på 60 Hz.

Maxvärdet begränsas av följande villkor:

• det får högst vara 10 gånger högre än värdet för [Nom. motorfrekv.] (FrS)

• det får högst vara 500 Hz om omvandlaren är större än ATV71HD37 (värdena mellan 500 Hz och 1000 Hz

är endast möjliga för effekter under 37 kW).

(1)In motsvarar omvandlarens märkström enligt installationsmanualen eller omvandlarens märkskylt.

38

1.1 FÖRENKLAD UPPSTART] (SIM-)


tUn M [Autotuning] [Nej] (nO)

nO

YES

dOnE

v [Nej] (nO): Automatisk mätning ej utförd.

v [Ja] (YES): Den automatiska mätningen görs så snart som möjligt, sedan övergår parametern automatiskt till

[Utförd] (dOnE).

v [Utförd] (dOnE): Värden från den förra automatiska mätningen används.

OBS!

• Det är mycket viktigt att alla motorparametrar ([Nom. motorspänng.] (UnS), [Nom. motorfrekv.] (FrS), [Nom.

motorström] (nCr), [Nom. motorvarvtal] (nSP) och [Nom. motoreffekt] (nPr)) är korrekt konfigurerade innan

en automatisk mätning utförs.

Om minst en av dessa parametrar ändras efter att den automatiska mätningen har utförts återgår

[Autotuning] (tUn) till [Nej] (nO) och måste göras om.

• Automatisk mätning sker endast om ingen stopporder är aktiv. Om funktionen ”fri utrullning” eller ”snabbstopp”

har tilldelats en logisk ingång måste ingången ställas in på 1 (aktiv vid 0).

• Automatisk mätning har prioritet över eventuella start- och förmagnetiseringsorder som beaktas efter den

automatiska mätningssekvensen.

• Om den automatiska mätningen misslyckas visar omvandlaren [Nej] (nO) och kan, beroende på hur [Hant.

autotuning-fel] (tnL) på sidan 211 har konfigurerats, övergå i felläge [Autotuning] (tnF).

• Den automatiska mätningen varar i 1 till 2 sekunder. Avbryt den inte utan vänta tills texten ”[Utförd] (dOnE)”

eller ”[Nej] (nO)” visas.

OBS! Under den automatiska mätningen genomströmmas motorn av sin nominella ström.

tUS

tAb

PEnd

PrOG

FAIL

dOnE

PHr

AbC

ACb

M [Status autotuning]

[Ej utförd] (tAb)

(information, kan ej ställas in)

v [Ej utförd] (tAb): Standardvärdet för statormotståndet används för att styra motorn.

v [Avvaktar] (PEnd): Automatisk mätning har begärts men har ännu inte utförts.

v [Pågår] (PrOG): Automatisk mätning pågår.

v [Misslyckad] (FAIL): Den automatiska motormätningen misslyckades.

v [Utförd] (dOnE): Statormotståndet som uppmäts vid den automatiska motormätningen används för att styra

motorn.

M [Fasrotation]

v [ABC] (AbC): Normal riktning.

v [ACB] (ACb): Omvänd riktning.

Med den här parametern kan du invertera motorns rotationsriktning utan att ändra kablaget.

[ABC] (AbC)

39


Parametrar som kan ändras under drift eller stopp.


ItH M [Term.ström motor] 0,2 till 1,5 In (1) Beroende på

omvandlarens storlek

Motorns termiska ström, som skall ställas in på den nominella strömstyrka som anges på märkplåten.

ACC M [Acceleration] 0,1 till 999,9 s 3,0 s

dEC

LSP

HSP

Tid för att accelerera från 0 till [Nom. motorfrekv.] (FrS) (sidan 38). Kontrollera att värdet är kompatibelt med

tröghetsmomentet.

M [Retardation]

0,1 till 999,9 s 3,0 s

Tid för att retardera från [Nom. motorfrekv.] (FrS) (sidan 38) till 0. Kontrollera att värdet är kompatibelt med


M [Min. hastighet]

Motorfrekvens vid min.referens, inställbar från 0 till [Max. hastighet] (HSP).

M [Max. hastighet]

0

50 Hz

Motorfrekvens vid maxreferens, inställbar från [Min. hastighet] (LSP) till [Max. utfrekvens] (tFr). Fabriksinställningen

blir 60 Hz om [Std. motorfrekvens] (bFr) = [60Hz NEMA] (60).


40

[1.2 DRIFTPARAM. VISNING] (SUP-)



HUVUDMENY


2 ACCESSNIVÅ


4 LÖSENORD

5 SPRÅK

Code

Quick

ENT








Code > Quick

ENT



BILD IN-/UTGÅNGAR

I/O-BILD PROGR-KORT


KOMMUNIKATION

Larmgrupper :

Ref. grafisk term. :

Code > Quick



XXX


ENT

ESC

SIM-

ESC

SUP-

ENT

ESC


ESC

SEt-

ESC

LAC-

41



På den här menyn kan ingångar/utgångar, omvandlarens status och interna värden, samt kommunikationsdata och -värden visas.





BILD KOMMUNIKATION

Larmgrupper:

Ref. grafisk term.:

Code > Quick

Tilldelning in- och utgångar

Tilldelning in- och utgångar för Controller Inside-kortet, om ett sådant finns

Kommunikationsdata och -värden

Omvandlarens status och interna värden (se sidan 47)

Ingångar/utgångar

RUN Term +50.00Hz 80A Gå från en display till en annan


(från BILD LOGISKA INGÅNG. till

BILD LOGISKA INGÅNG.

BILD ENCODERFREKV.) genom

BILD ANALOGA INGÅNG.

BILD LOGISKA UTGÅNG.

att vrida navigeringsratten

BILD ANALOGA UTGÅNG.

BILD ENCODERFREKV.

Code

Quick

status 0

status 1

RUN Term +50.00Hz 80A RUN Term +50.00Hz 80A

Gå till den valda ingångens eller

BILD LOGISKA INGÅNG.

LI1 tilldelning

utgångens konfiguration: tryck

PR LI1 LI2 LI3 LI4 LI5 LI6 LI7

Fram

1

ENT

0

Magnetisering

LI8 LI9 LI10 LI11 LI12 LI13 LI14 LI1 tillsl-fördröjn. : 0 ms

1

0

> Quick > Quick


BILD ANALOGA INGÅNG.

AI1 tilldelning

ENT

AI1 : 9.87 V Ref.kanal1

AI2 : 2.35 mA Lokal forcer

Mom.refer

AI1 min. värde : 0.0 V

AI1 max. värde : 10.0 V

Code > Quick Quick

status 0

status 1


BILD LOGISKA UTGÅNG.

LO1 tilldelning

ENT

R1 R2 LO Nej

LO1 fördröjning : 0 ms

LO1 aktiv vid.. : 1

LOA: 0000000000000010b LO1 hålltid : 0 ms

> Quick > Quick


BILD ANALOGA UTGÅNG.

Tilldelning AO1

ENT

AO1 : 9.87 V Motorfrekv.

AO1 min. utsignal : 4 mA

AO1 max. utsignal : 20 mA

AO1 filter : 10 ms



BILD ENCODERFREKV.

Tilldeln. RP

ENT

RP ingång : 25.45 kHz Frekvensreferens

Encoder : 225 kHz RP min. värde : 2 kHz

RP max. värde : 50 kHz

RP filter : 0 ms


42



Ingångar/utgångar för Controller Inside-kort

RUN Term +50.00Hz 80A Gå från en display till en annan


(från BILD LI PROGR-KORT till

BILD LI PROGR-KORT

BILD AO PROGR. KORT) genom

BILD AI PROGR. KORT

BILD LO PROGR-KORT

att vrida navigeringsratten

BILD AO PROGR. KORT

Code

Quick

status 0

status 1


BILD LI PROGR-KORT

1

0

1

0

LI51 LI52 LI53 LI54 LI55 LI56 LI57 LI58

LI59 LI60

> Quick


BILD AI PROGR. KORT AI51

ENT

AI51 : 0.000 mA

AI52 : 9.87 V

0.000 mA

Min. = 0.001 Max. = 20 000

Code > Quick > Quick

status 0

status 1


BILD LO PROGR-KORT

1

0

LO51 LO52 LO53 LO54 LO55 LO56

> Quick


BILD AO PROGR. KORT AO51

ENT

AO51 : 0.000 mA

AO52 : 9.87 V

0.000 mA

Min. = 0.001 Max. = 20 000


43



Kommunikation



Styrkanal:

Modbus

Styrregister:

ABCD Hex

Aktiv referenskanal: CANopen

Frekvensreferens: -12.5 Hz

Statusregister ETA: 2153 Hex

Code

Quick

W3141 : F230 Hex

W2050 : F230 Hex

W4325 : F230 Hex

W0894 : F230 Hex

KOMM-SCANNER IN

KOMM-SCANNER UT

BILD STYRREGISTER

BILD FREKVENSREF.

DIAGNOS. MODBUS-NÄT

DIAGN. MODBUS HMI

BILD CANopen

SCANNER PROGR. KORT

[BILD KOMMUNIKATION] anger typ av buss som används vid kommado eller referens,

motsvarande värden för kommado och referens, statusregister, de register som valts i

menyn [ANVÄNDARMENY] etc.

Hexadecimal eller decimal visning kan ställas in i menyn [ANVÄNDARMENY].



Värde scanner In1: 0





Code

Quick






Värde scanner Ut1: 0





Code

Quick






Styrreg. Modbus: 0000 Hex.

Styrreg. CANopen: 0000 Hex.

Styrreg. komm-kort: 0000 Hex.

Styrreg. prog-kort: 0000 Hex.

Code

Quick



Ref. Modbus: 0.0 Hz

Ref. CANopen: 0.0 Hz

Ref. Komm-kort: 0.0 Hz

Ref. progr. kort: 0.0 Hz

Code

Quick

KOMM-SCANNER IN] och [KOMM-SCANNER UT]:

Visar de register som uppdateras cykliskt (8 på ingång och 8 på utgång) för inbyggd Modbus och för seriekommunikationskorten.

44



Kommunikation (forts.)

För varje buss visas diodernas status, periodiska data, adress, hastighet, format etc...



Styrkanal:

Modbus

Styrregister:

ABCD Hex




Code

Quick

W3141 : F230 Hex

W2050 : F230 Hex

W4325 : F230 Hex

W0894 : F230 Hex







BILD CANopen


Släckt diod

Tänd diod

Kommunikation via Modbus



COM-led :

Ant. frames på Mbs

Ant.felakt. Mbs-CRC

Code

Quick

Kommunikation via den grafiska terminalen



COM-led :

HMI-frames på Mbs

Ant.felakt. Mbs-HMI

Code

Quick

Kommunikation via CANopen


BILD CANopen

RUN-led:

ERR-led:

BILD PDO1

BILD PDO2

BILD PDO3

Code

Quick

Status NMT slav

Ant. skickade PDO 0

Ant. mottagna PDO 0

Felkod 0

Felräknare Rx 0

Felräknare Tx 0

PDO-bilderna visas endast om

CANopen har validerats (annan

adress än OFF) och om PDO- är

aktiverade.

Konfiguration av PDO via nätverktyg.

Vissa PDO kan inte användas


BILD PDO1

Mottaget PDO1-1 : FDBA Hex

Mottaget PDO1-2



Sändning PDO1-1 : FDBA Hex

Code

Quick

Sändning PDO1-2




BILD PDO2






Code

Quick





BILD PDO3






Code

Quick




45



Kommunikation (forts.)



Styrkanal:

Modbus

Styrregister:

ABCD Hex




Code

Quick

W3141 : F230 Hex

W2050 : F230 Hex

W4325 : F230 Hex

W0894 : F230 Hex







BILD CANopen


Controller Inside-kort



Ingångar scanner

Utgångar scanner


Ingångar scanner

Prog.kort scan In1: 0





Code

Quick




Code

Quick


Utgångar scanner

Prog.kort scan Ut1: 0





Code

Quick




[Ingångar scanner] och [Utgångar scanner]:

Visar de register som uppdateras cykliskt (8 på ingång och 8 på utgång).

46



Omvandlarens interna status och värden

Benämning/beskrivning

[Larmgrupper] (ALGr)

[Ref. grafisk term.] (LFr)

[PID intern referens] (rPI)

[Mom-ref=Graf. term] (Ltr)

[Multiplikator-koeff] (MFr)

[Frekvensreferens] (FrH)

[Momentreferens] (trr)

[Utfrekvens] (rFr)

[Motorström] (LCr)

[Medelhast. ENA] (AVS)

[Motorvarvtal] (SPd)

[Motorspänning] (UOP)

[Motoreffekt] (OPr)

[Motormoment] (Otr)

[Nätspänning] (ULn)

[Term. status motor] (tHr)

[Term. status omv.] (tHd)

[Term.stat. br-motst] (tHb)

[Ackum. effektförbr.] (APH)

[Drifttid motor] (rtH)

[Tid omvandlare till] (PtH)

[Räkn. IGBT-larm] (tAC)

[PID referens] (rPC)

[PID svar] (rPF)

[PID fel] (rPE)

[PID utgång] (rPO)

[Datum/Tid] (CLO)

[Applik-kort reg. 2] (o02)





[Aktiv konfiguration]

(CnFS)

[Använt param-set]

(CFPS)

[LARMER] (ALr-)

[ÖVRIG STATUS] (SSt-)

Nummer för tillgängliga larmgrupper

i Hz. Frekvensreferens via den grafiska terminalen (tillgänglig om funktionen har konfigurerats).

i processvärde. PID-referens via den grafiska terminalen (tillgänglig om funktionen har konfigurerats).

i % av märkmomentet. Momentreferens via den grafiska terminalen.

i % (tillgänglig om [Ref.multipl-] (MA2,MA3) på sidan 124 har tilldelats)

i Hz

i % av märkmomentet (tillgänglig om funktionen har konfigurerats)

i Hz

i A

i Hz: parametern är tillgänglig om [ENA system] (EnA) = [Ja] (YES) (se sidan 75)

i rpm

i V

i % av nominell effekt

i % av märkmomentet

i V. Nätspänning (kalk. från DC-bussens spänning) vid motordrift eller under stopp.

i %

i %

i % (endast tillgänglig på större omvandlare)

i Wh, kWh eller MWh (ackumulerad förbrukning)

i sekunder, minuter eller timmar (tid då motorn är spänningssatt)

i sekunder, minuter eller timmar (tid då omvandlaren är spänningssatt)

i sekunder (tid då larmet ”IGBT-temperatur” är aktivt)

i processvärde (tillgänglig om PID har konfigurerats)



i Hz (tillgänglig om PID har konfigurerats)

Aktuellt datum och klockslag, genereras av Controller Inside-kortet (tillgänglig om ett sådant kort finns)

Register som genereras av Controller Inside-kortet (tillgängligt om ett sådant kort finns)





Aktiv konfiguration [Konfig. nr 0, 1 eller 2]

[Uppsättn. 1, 2 eller 3] (tillgänglig om parameterväxling har validerats, se sidan 181)

Lista över aktuella larm. Om det finns något larm visas en .

Lista över sekundärstatus:

- [Magnetisering] (FLX): Motormagnetisering

- [Larm PTC1] (PtC1): Larm för element 1

- [Larm PTC2] (PtC2): Larm för element 2

- [Larm PTC3] (PtC3): Larm för element LI6 = PTC

- [Snabbstopp] (FSt): Snabbstopp

- [Strömtröskel nådd] (CtA): Strömtröskel uppnådd

- [Frekv.tröskel nådd] (FtA): Frekvenströskel uppnådd

- [Frekv.tröskel2 nådd] (F2A): 2:a frekvenströskeln uppnådd

- [Referensfrekv nådd] (SrA): Frekvensreferens uppnådd

- [Th. status M1 nådd] (tSA): Termisk status för motor 1 uppnådd

- [Larm externt fel] (EtF): Larm för externt fel

- [Autom. återstart] (AUtO): Automatisk omstart

- [Fjärr] (FtL): Nätstyrning

- [Autotuning pågår] (tUn): Automatisk mätning

- [Underspänning] (USA): Underspänningslarm

- [Konf.1aktiv] (CnF1): Konfiguration 1 aktiv

- [Konf.2aktiv] (CnF2): Konfiguration 2 aktiv

- [Max. hastighet nådd] (FLA): Hög hastighet uppnådd

- [Hastighetsfel] (AnA): Larm för avvikelse

- [Uppsättn. 1 aktiv] (CFP1): Parameteruppsättning 1 aktiv



- [Bromsning] (brS): Omvandlaren bromsar

- [DC-buss laddas] (dbL): DC-bussen är belastad

47


Med inbyggd terminal

På den här menyn kan omvandlarens ingångar samt interna status och värden visas.


IOM- BILD IN-/UTGÅNGAR

L1A

till

L14A

LIAb

Funktioner hos logiska ingångar

Medger visning av funktioner som tilldelats varje ingång. Om ingen funktion har tilldelats visas nO.

Med pilarna och kan du bläddra mellan funktionerna. Om flera funktioner har tilldelats en ingång,

kontrollera att de är kompatibla.

LIS1

b Status för logiska ingångar LI1 till LI8

Medger visning av status för logiska ingångar LI1 till LI8 (segment i displayen: upptill = 1, nedtill = 0).

status 1

LIS2

status 0

LI1 LI2 LI3 LI4 LI5 LI6 LI7 LI8

Exemplet ovan: LI1 och LI6 har status 1, LI2 till LI5, LI7 och LI8 har status 0.

b Status för logiska ingångar LI9 till LI14 och ”power removal”

Medger visning av status för logiska ingångar LI9 till LI14 och PR (”power removal”) (segment i displayen:

upptill = 1, nedtill = 0)

status 1

AI1A

AI2A

AI3A

AI4A

status 0

LI9 LI10 LI11 LI12 LI13 LI14 PR

Exemplet ovan: LI9 och LI14 har status 1, LI10 till LI13 har status 0 och PR (”power removal”) har status 1.

AIAb

Funktioner hos analoga ingångar

Medger visning av funktioner som tilldelats varje ingång. Om ingen funktion har tilldelats visas nO. Med

pilarna och kan du bläddra mellan funktionerna. Om flera funktioner har tilldelats en ingång,

kontrollera att de är kompatibla.

48


Med inbyggd terminal

Omvandlarens interna status och värden

Kod Benämning/beskrivning Enhet

ALGr

Larmgrupper: Nummer för tillgängliga larmgrupper

rPI PID intern referens: PID-referens via den grafiska terminalen (tillgänglig om funktionen har konfigurerats). i processvärde

MFr Multiplikator-koeff (tillgänglig om [Ref.mulitpl-] (MA2,MA3) på sidan 124 har tilldelats) %

FrH Frekvensreferens Hz

trr Momentreferens: Tillgänglig om funktionen har konfigurerats %.

rFr Utgångsfrekvens Hz

LCr Motorström A

AUS Medelhast. ENA ENA: Parametern är tillgänglig om EnA = YES (se sidan 75) Hz

SPd Motorvarvtal rpm

UOP Motorspänning V

OPr Motoreffekt %

Otr Motormoment %

ULn Nätspänning: Nätspänning (kalk. från DC-bussens spänning) vid motordrift eller under stopp. V

tHr Term. status motor %

tHd Term. status omv. %

tHb Term.stat. br-motst: Endast tillgänglig på större omvandlare. %

APH Ackum. effektförbr. Wh, kWh

eller MWh

rtH Drifttid motor: Tid då motorn är spänningssatt sekunder,

minuter eller

PtH Tid omvandlare till: Tid då omvandlaren är spänningssatt

timmar

tAC Räkn. IGBT-larm: Tid då larmet ”IGBT-temperatur” är aktivt sekunder

rPC PID referens: Tillgänglig om PID har konfigurerats i processvärde

rPF PID svar: Tillgänglig om PID har konfigurerats

rPE

PID fel: Tillgänglig om PID har konfigurerats

rPO PID utgång: Tillgänglig om PID har konfigurerats Hz

CLO-

o02

o03

o04

o05

o06

CnFS

Datum/Tid: Aktuellt datum och klockslag, genereras av Controller Inside-kortet (tillgänglig om ett sådant

kort finns)

Applik-kort reg. 2: Register som genereras av Controller Inside-kortet (tillgängligt om ett sådant kort finns)





Aktiv konfiguration: CnF0, 1 eller 2 (tillgänglig om motor- eller konfigurationsväxling har validerats, se

sidan 185)

CFPS Använt param-set: CFP1, 2 eller 3 (tillgänglig om parameterväxling har validerats, se sidan 181)

49

[1.3 INSTÄLLNINGAR] (SEt-)



HUVUDMENY


2 ACCESSNIVÅ


4 LÖSENORD

5 SPRÅK

Code

Quick

ENT








Code > Quick

ENT



Ramp-upplösning





Code > Quick



XXX


ENT

ESC

SIM-

ESC

SEt-

ENT

ESC

INSTÄLLNINGAR

ESC

drC-

ESC

LAC-

50


Inställningsparametrarna kan ändras under drift eller vid stopp.

FARA!


• Kontrollera att eventuella ändringar av inställningsparametrarna inte leder till farliga situationer.

• Ändringar bör utföras när omvandlaren står stilla.

Om anvisningarna inte följs kan allvarlig personskada eller dödsfall inträffa.


Inr M [Ramp-upplösning] 0,01–0,1–1 0,1

0.01

0.1

1

v [0.01]: ramp upp till 99,99 sekunder


v [1]: ramp upp till 6000 sekunder

Denna parameter tillämpas på [Acceleration] (ACC), [Retardation] (dEC), [Acceleration2] (AC2) och

[Retardation 2] (dE2).

ACC

M [Acceleration]

0,01 till 6000 s (1) 3,0 s

Tid för acceleration från 0 till [Nom. motorfrekv.] (FrS) (sidan 65). Kontrollera att värdet är kompatibelt med tröghetsmomentet.

dEC


0,01 till 6000 s (1) 3,0 s

Tid för retardation från [Nom. motorfrekv.] (FrS) (sidan 65) till 0. Kontrollera att värdet är kompatibelt med tröghetsmomentet.

AC2 M [Acceleration 2]

0,01 till 6000 s (1) 5,0 s

g

dE2 M [Retardation 2]

Se sidan 127

Tid för acceleration från 0 till [Nom. motorfrekv.] (FrS). Kontrollera att värdet är kompatibelt med tröghetsmomentet.

0,01 till 6000 s (1) 5,0 s

g

tA1

g

tA2

g

tA3

g

Se sidan 127

Tid för retardation från [Nom. motorfrekv.] (FrS) till 0. Kontrollera att värdet är kompatibelt med


M [Avrundn. Acc-start]

0 till 100 % 10 %

Se sidan 126

Avrundning vid start av acceleration i % av ramptiden [Acceleration] (ACC) eller [Acceleration 2] (AC2).

M [Avrundn. Acc-slut]

Se sidan 126

- Avrundning vid avslutning av acceleration i % av ramptiden [Acceleration] (ACC) eller [Acceleration 2] (AC2).

- Justerbar från 0 till (100 % - [Avrundn. 1 Acc-start] (tA1))

M [Avrundn. Ret-start]

10 %

0 till 100 % 10 %

Se sidan 126

Avrundning vid start av bromsning i % av ramptiden [Retardation] (dEC) eller [Retardation 2] (dE2).

(1)Inställningsområde 0,01 till 99,99 s eller 0,1 till 999,9 s eller 1 till 999 s beroende på [Ramp-upplösning] (Inr).

g

Dessa parametrar visas endast om motsvarande funktion har valts i en annan meny. Sidhänvisning till mer ingående beskrivning

av respektive funktion/parameter.

51



tA4

g

M [Avrundn. Ret-slut]

Se sidan 126

- Avrundning vid avslutning av bromsning i % av ramptiden [Retardation] (dEC) eller [Retardation 2] (dE2).

- Justerbar från 0 till (100 % - [Avrundn. 3 Ret-start] (tA3))

LSP M [Min. hastighet] 0 Hz

Motorfrekvens vid min. referens, justerbar från 0 till [Max. hastighet] (HSP).

HSP M [Max. hastighet] 50 Hz

10 %

ItH

SPG

SIt

SFC

Motorfrekvens vid max. referens, justerbar från [Min. hastighet] (LSP) till [Max. utfrekvens] (tFr). Fabriksinställningen

blir 60 Hz om [Std. motorfrekvens] (bFr) = [60Hz NEMA] (60).

M [Term.ström motor]

Motorns termiska ström, ställs på motormärkströmmen enligt motorskylten.

M [Prop. hast-förstärkn]

Proportionell förstärkning av hastighetsreglerkrets.

M [Intern hast-integr.]

Tidskonstant för integral förstärkning av hastighetsreglerkretsen.

M [Filterkoef. hast-loop]

Filtreringsfaktor för hastighetsreglerkretsen.

0,2 till 1,5 In (1) Beroende på omvandlarens

storlek

0 till 1000 % 40 %

1 till 1000 % 100 %

0 till 100 0


52


Inställning av parametrarna [Filterkoef. hast-loop] (SFC), [Prop. hast-förstärkn]

(SPG) och [Intern hast-integr.] (SIt)

• Dessa parametrar är endast tillgängliga via vektorkontroll: [Motorstyrn-typ] (Ctt) sidan 67 = [SVC U] (UUC), [SVC I] (CUC), [FVC]

(FUC) och [Synk.motor] (SYn) och om [ENA system] (EnA) sidan 75 = [Nej] (nO).

• Fabriksinställningarna är tillräckliga för de flesta applikationer.

Generell användning: inställning via [Filterkoef. hast-loop] (SFC) = 0

Regulatorn är av typen ”IP”, med filtrering av hastighetsreferensen, för applikationer som kräver flexibilitet och stabilitet (t.ex. lyft eller högt

tröghetsmoment).

• [Prop. hast-förstärkn] (SPG) påverkar tillåten hastighetsöversväng.

• [Intern hast-integr.] (SIt) påverkar bandbredd och svarstid.

Ursprungligt svar Minskning av SIT Minskning av SIT

Referenskurva

Referenskurva

Referenskurva

1

0,8

0,6

0,4

0,2

0

0 50 100 150 200 250 300 350 400 450 500

Tid i ms

1

0,8

0,6

0,4

0,2

0

0 50 100 150 200 250 300 350 400 450 500

Tid i ms

1

0,8

0,6

0,4

0,2

0

0 50 100 150 200 250 300 350 400 450 500

Tid i ms

Ursprungligt svar Ökning av SPG Ökning av SPG

Referenskurva

Referenskurva

Referenskurva

1

0,8

0,6

0,4

0,2

0

0 50 100 150 200 250 300 350 400 450 500

Tid i ms

1

0,8

0,6

0,4

0,2

0

0 50 100 150 200 250 300 350 400 450 500

Tid i ms

1

0,8

0,6

0,4

0,2

0

0 50 100 150 200 250 300 350 400 450 500

Tid i ms

53


Speciella applikationer: parametern [Filterkoef. hast-loop] (SFC) annan än 0

Parametern bör reserveras för speciella applikationer som kräver kort svarstid (t.ex. positionering eller förflyttning).

- När parametern är inställd till 100 enligt beskrivningen nedan fungerar regulatorn som typen ”PI”, utan filtrering av hastighetsreferensen.

- När parametern är inställd till mellan 0 och 100 ligger erhållen funktion mellan inställningarna nedan och dem på föregående sida.

Exempel: inställning via [Filterkoef. hast-loop] (SFC) = 100

• [Prop. hast-förstärkn] (SPG) påverkar bandbredd och svarstid.

• [Intern hast-integr.] (SIt) påverkar tillåten hastighetsöversväng.

Ursprungligt svar Minskning av SIT Minskning av SIT

Referenskurva

Referenskurva

Referenskurva

1

0,8

0,6

0,4

0,2

0

0 50 100 150 200 250 300 350 400 450 500

Tid i ms

1

0,8

0,6

0,4

0,2

0

0 50 100 150 200 250 300 350 400 450 500

Tid i ms

1

0,8

0,6

0,4

0,2

0

0 50 100 150 200 250 300 350 400 450 500

Tid i ms

Ursprungligt svar Ökning av SPG Ökning av SPG

Referenskurva

Referenskurva

Referenskurva

1

0,8

0,6

0,4

0,2

0

0 50 100 150 200 250 300 350 400 450 500

Tid i ms

1

0,8

0,6

0,4

0,2

0

0 50 100 150 200 250 300 350 400 450 500

Tid i ms

1

0,8

0,6

0,4

0,2

0

0 50 100 150 200 250 300 350 400 450 500

Tid i ms

54



GPE M [ENA prop. först.] 1 till 9999 250

g

Se sidan 75

GIE

M [ENA integr. först.]

g

Se sidan 75

UFr

M [RI kompensering]

g

Se sidan 70

SLP

M [Eftersläpn.-komp.]

g

Se sidan 70

dCF

M [Koeff. ret-ramp]

g

Se sidan 128

IdC M [DC-injicering nivå 1]

0 till 9999 100

25 till 200 % 100 %

0 till 150 % 100 %

0 till 10 4

0,1 till 1,41 In (1) 0,64 In (1)

g

Se sidan 129

Strömstyrka vid bromsning via automatisk DC-injicering aktiverad via logisk ingång eller vald som stopptyp.

VARNING!

Kontrollera att motorn klarar strömstyrkan utan att överhettas.


tdI M [DC-injiceringstid 1]

0,1 till 30 s 0,5 s

g

Se sidan 129

Max. tid för DC-injicering [DC-injicering nivå 1] (IdC). När tiden löpt ut blir DC-injiceringen [DC-injicering nivå 2]

(IdC2).

IdC2 M [DC-injicering nivå 2]

0,1 till 1,41 In (1) 0,5 In (1)

g

Se sidan 129

DC-injicering aktiverad av logisk ingång eller vald som stopptyp, när tiden [DC-injiceringstid 1] (tdI) förflutit.

VARNING!



tdC M [DC-injiceringstid 2]

0,1 till 30 s 0,5 s

g

Se sidan 129

Max. tid för DC-injicering [DC-injicering nivå 2] (IdC2) för injicering som endast valts som stopptyp.


g


av resp. funktion/parameter.

55



SdC1 M [Autom DC-injic.1] 0 till 1,2 In (1) 0,7 In (1)

g

Strömstyrka vid stopp via DC-injicering. Parametern är tillgänglig om [Autom DC-injicering] (AdC) sidan 130

har ett annat värde än [Nej] (nO).

Parametern forceras till 0 om [Motorstyrn-typ] (Ctt) sidan 67 = [Synk.motor] (SYn).

VARNING!



tdCI M [Autom DC-inj. tid 1]

0,1 till 30 s 0,5 s

g

Injiceringstid vid stopp. Parametern är tillgänglig om [Autom DC-injicering] (AdC) sidan 130 har ett annat värde

än [Nej] (nO).

Om [Motorstyrn-typ] (Ctt) sidan 67 = [FVC] (FUC) eller [Synk.motor] (SYn) motsvarar denna tid tiden för

bibehållande av hastighet 0.

SdC2 M [Autom DC-injic.2] 0 till 1,2 In (1) 0,5 In (1)

g

2 a strömstyrka vid stopp via DC-injicering.

Parametern är tillgänglig om [Autom DC-injicering] (AdC) sidan 130 har ett annat värde än [Nej] (nO).

Parametern forceras till 0 om [Motorstyrn-typ] (Ctt) sidan 67 = [Synk.motor] (SYn).

VARNING!



tdC2 M [Autom DC-inj. tid 2]

0 till 30 s 0 s

g

2 a injiceringstid vid stopp.

Parametern är tillgänglig om [Autom DC-injicering] (AdC) sidan 130 = [Ja] (YES).

AdC SdC2 Funktion

YES x

Ct ≠ 0

I

SdC1

SdC2

I

SdC1

SdC2

tdC1

tdC1 + tdC2

t

Anmärkning: Om [Motorstyrn-typ] (Ctt)

sidan 67 = [FVC] (FUC): [Autom DC-injic.1]

(SdC1), [Autom DC-injic.2] (SdC2) och

[Autom DC-inj. tid 2] (tdC2) är inte tillgängliga,

endast [Autom DC-inj. tid1] (tdC1) är tillgänglig.

Den motsvarar då tiden för bibehållande av

hastighet 0.

Ct = 0

I

SdC1

tdC1

t

t

Startorder

1

0

t

Hastighet

0

t


56



SFr M [Switchfrekvens] 1 till 16 kHz 2,5 eller 4 kHz beroende

på omvandlarens

storlek

Reglerar switchfrekvensen.

Om värdet är mindre än 2 kHz, begränsas [Strömbegränsning] (CLI) och [Strömbegränsning 2] (CL2) sidan 57

till 1,36 In.

Inställning vid drift:

- Om det ursprungliga värdet är mindre än 2 kHz kan det inte ställas in till mer än 1,9 kHz vid drift.

- Om det ursprungliga värdet är större än 2 kHz kan det inte ställas in till mindre än 2 kHz vid drift.

Inställning vid stopp: Inga begränsningar.

Obs! Om temperaturen i omvandlaren blir för hög minskar omvandlaren automatiskt switchfrekvensen

och återställer frekvensen när temperaturen har återgått till det normala.

CLI M [Strömbegränsning] 0 till 1,65 In (1) 1,5 In (1)

Möjliggör begränsning av motorströmmen.

Inställningsområdet är begränsat till 1,36 In om [Switchfrekvens] (SFr) sidan 57 är mindre än 2 kHz.

Obs! Om en inställning som är mindre än 0,25 In görs föreligger risk för låsning på grund av felet [Hant.

motorfasavbr.] (OPF) om den bekräftas (se sidan 201). Om inställningen är mindre än motorströmmen

vid tomgång gäller inte denna begränsning.

CL2 M [Strömbegränsning 2]

0 till 1,65 In (1) 1,5 In (1)

g

Se sidan 172

Inställningsområdet är begränsat till 1,36 In om [Switchfrekvens] (SFr) sidan 57 är mindre än 2 kHz.

Obs! Om en inställning som är mindre än 0,25 In görs föreligger risk för låsning på grund av felet [Hant.




g

Dessa parametrar visas endast om motsvarande funktion har valts i en annan meny. Sidhänvisning till mer ingående

beskrivning av resp. funktion/parameter.

57



FLU M [Motormagnetiser] [Nej] (FnO)

FnC

FCt

FnO

v [Ej kontinu.] (FnC): Icke kontinuerligt läge.

v [Kontinuerlig] (FCt): Kontinuerligt läge. Denna inställning kan inte väljas om [Autom DC-injicering] (AdC)

sidan 130 är [Ja] (YES) eller om [Stopptyp] (Stt) sidan 128 är [Fri utrulln.] (nSt).

v [Nej] (FnO): Funktionen inaktiv. Denna inställning kan inte väljas om [Motorstyrn-typ] (Ctt) sidan 67 = [SVC](CUC)

eller [FVC](FUC).

Om [Motorstyrn-typ] (Ctt) sidan 67 = [SVCI] (CUC), [FVC] (FUC) eller [Synk.motor] (SYn) ersätts fabriksinställningen

av [Ej kontinu.] (FnC).

För att snabbt få till stånd ett stort moment vid start måste motorns magnetflöde på förhand fastställas.

• I läget [Kontinuerlig] (FCt) fastställer omvandlaren magnetiseringen automatiskt från och med spänningssättningen.

• I läget [Ej kontinu.] (FnC) sker magnetiseringen när motorn startas.

Värdet på magnetiseringsströmmen är större än nCr (motorns konfigurerade märkström) när magnetiseringen

fastställs, för att sedan regleras i enlighet med värdet på motorns magnetiseringsström...

VARNING!



tLS

JGF

g

JGt

g

Om [Motorstyrn-typ] (Ctt) sidan 67 = [Synk.motor] (SYn), reglerar parametern [Motormagnetiser] (FLU) rotorns

inställning, inte magnetiseringen.

Om [Tilldeln. bromslogik] (bLC) sidan 148 har ett annat värde än [Nej] (nO), har parametern [Motormagnetiser]

(FLU) ingen verkan.

M [Timeout min. hast.]

0 till 999,9 s 0 s

Max. drifttid vid [Min. hastighet] (LSP) (se sidan 40)

Efter drift vid LSP under definierad tid beordras stopp av motorn automatiskt. Återstart sker automatiskt om

frekvensreferensen är högre än LSP och om startordern är kvar.

Observera att värdet 0 innebär att ingen tidsbegränsning finns.

M [Joggfrekvens]

Se sidan 132

Referens vid jogg-drift

M [Tid mellan joggning]

Se sidan 132

Dödtid mellan två efter varandra följande jogg-drifter.

0 till 10 Hz 10 Hz

0 till 2,0 s 0,5 s


g



58



SP2 M [Förinst. hastighet 2] 0 till 1000 Hz 10 Hz

g

Se sidan 135

Förinställd hastighet 2

SP3 M [Förinst. hastighet 3]

0 till 1000 Hz 15 Hz

g

Se sidan 135



g

Se sidan 135



g

Se sidan 135



g

Se sidan 135



g

Se sidan 135



g

Se sidan 135



g

Se sidan 135



g

Se sidan 135



g

Se sidan 135



g

Se sidan 135



g

Se sidan 135



0 till 1000 Hz 25 Hz

0 till 1000 Hz 30 Hz

0 till 1000 Hz 35 Hz

0 till 1000 Hz 40 Hz

0 till 1000 Hz 45 Hz

0 till 1000 Hz 50 Hz

0 till 1000 Hz 55 Hz

0 till 1000 Hz 60 Hz

0 till 1000 Hz 70 Hz

0 till 1000 Hz 80 Hz

g

g

Se sidan 135




59




g

Se sidan 135

Förinställd hastighet 15.


g

MFr

SrP

g

rPG

g

rIG

g

rdG

g

PrP

g

POL

g

POH

g

PAL

g

PAH

g

Se sidan 135

Förinställd hastighet 16.

M [Multiplikator-koeff]

0 till 100 % 100 %

Multipliceringsfaktor, tillgänglig om [Ref.mulitpl-] (MA2,MA3) sidan 124 har tilldelats den grafiska terminalen.

M [Begr. +/- hastighet]

Se sidan 139

Begränsning av hastighetsvariationer.

M [PID prop. först.]

Se sidan 163

Proportionell förstärkning.

M [PID integr. först.]

Se sidan 164

Integral förstärkning.

M [PID deriver. först.]

Se sidan 164

Avledd förstärkning.

M [PID-ramp]

0 till 50 % 10 %

0,01 till 100 1

0,01 till 100 1

0,00 till 100 0

0 till 99,9 s 0

Se sidan 164

Accelerations-/retardationsramp för PID, definieras från [Min. PID-referens] (PIP1) till [Max. PID-referens] (PIP2)

och vice versa.

M [Min. PID-utsignal]

Se sidan 164

Min. värde i Hz för utgång från PID-regulatorn.

M [Max. PID-utsignal]

Se sidan 164

Max. värde i Hz för utgång från PID-regulatorn.

M [Larm min. PID-svar]

Se sidan 164

Min. övervakningströskel för svar från regulatorn.

M [Larm max. PID-svar]

Se sidan 164

Max. övervakningströskel för svar från regulatorn.

-500 till 500 eller

-1000 till 1000 beroende

på omvandlarens

storlek

0 till 500 eller 1000

beroende på omvandlarens

storlek

0 Hz

60 Hz

Se sidan 164 (1) 100

Se sidan 164 (1) 1000

(1)Om ingen grafisk terminal används visas värden större än 9999 med en punkt efter tusentalet, t.ex. 15.65 i stället för 15 650, på den

inbyggda displayen.

g



60



PEr M [Larm PID-fel] 0 till 65535 (1) 100

g

Se sidan 164

Övervakningströskel för fel från regulatorn.

PSr M [Hastighetsref. %]

g

Se sidan 165

Multipliceringsfaktor för hastighetsingången.

rP2 M [Förinst. PID-ref. 2]

g

Se sidan 166

Förinställd PID-referens.


g

Se sidan 166



1 till 100 % 100 %

Se sidan 166 (1) 300

Se sidan 166 (1) 600

Se sidan 166 (1) 900

g

Ibr

g

Ird

g

brt

g

bIr

g

bEn

g

tbE

g

Se sidan 166


M [I bromsöppn. fram]

Se sidan 148

Strömtröskel för öppning av broms i riktning upp eller fram.

M [Br-öppn.ström ned]

Se sidan 148

Strömtröskel för öppning av broms i riktning ned eller back.

M [Bromsöppningstid]

Se sidan 148

Fördröjning vid öppning av broms.

M [Bromsöppn-frekv.]

Se sidan 149

Frekvenströskel för öppning av broms.

M [Bromsstängn-frekv.]

Se sidan 149

Frekvenströskel för stängning av broms.

M [Fördr. bromsstängn.]

0 till 1,32 In (2) 0

0 till 1,32 In (2) 0

0 till 5,00 s 0 s

[Auto] (AUtO)

0 till 10 Hz

[Auto] (AUtO)

0 till 10 Hz

0 till 5,00 s 0 s

[Auto] (AUtO)

[Auto] (AUtO)

Se sidan 149

Fördröjning före begäran om stängning av broms För att fördröja stängning av bromsen, endast vid horisontella

rörelser, då bromsen ska stängas när motorn stannat helt.

(1)Om ingen grafisk terminal används visas värden större än 9999 med en punkt efter tusentalet, t.ex. 15.65 i stället för 15 650, på den

inbyggda displayen.


g



61



bEt M [Bromsstängn-tid] 0 till 5,00 s 0 s

g

JdC

Se sidan 149

Stängningstid för bromsen (bromsens svarstid).

M [Frekv-hopp vid rev.]

g

Se sidan 150

[Auto] (AUtO)

0 till 10 Hz

[Auto] (AUtO)

ttr

g

tLIM

g

tLIG

g

trH

M [Fördr. till återstart]

0 till 5,00 s 0 s

Se sidan 150

Fördröjning mellan slutet på en bromsstängning och början på en bromsöppning.

M [Mom-begr. motor]

Se sidan 171

Begränsning av momentet vid motordrift, i % av märkmoment.

M [Mom-begr. generat.]

Se sidan 171

Begränsning av momentet vid generatordrift, i % av märkmoment.

M [Trav.frekv. hög]

g

Se sidan 191

0 till 300 % 100 %

0 till 300 % 100 %


trL

M [Trav.frekv. låg]

g

Se sidan 191


qSH

M [Snabbt hopp hög]

g

Se sidan 191

qSL

M [Snabbt hopp låg]

g

Se sidan 191

0 till [Trav.frekv. hög]

(trH)

0 till [Trav.frekv. låg]

(trL)

0 Hz

0 Hz

Ctd

Ftd

M [Strömtröskel]

0 till 1,5 In (1) In (1)

Strömtröskel för funktionen [Strömtröskel nådd] (CtA) tilldelad ett relä eller en logisk utgång (se sidan 95).

M [Frekvenströskel]

0,0 till 1000 Hz [Max. hastighet]

(HSP)

Frekvenströskel för funktionen [F-trsk.nådd] (FtA) tilldelad ett relä eller en logisk utgång (se sidan 95).

F2d M [Frekvenströskel 2]

0,0 till 1000 Hz [Max. hastighet]

(HSP)

Frekvenströskel för funktionen [Frekv-tröskel2 nådd] (F2A) tilldelad ett relä eller en logisk utgång (se sidan 95).


g



62



ttd

g

M [Term.trösk. motor]

Se sidan 201

Utlösningströskel för motorns termiska larm (logisk utgång eller relä).

0 till 118 % 100 %

LbC M [Lastkorrigering] 0 till 1000 Hz 0

g

Se sidan 78

Nominell korrigering i Hz.

g



63

[1.4 MOTORSTYRNING] (drC-)



HUVUDMENY


2 ACCESSNIVÅ


4 LÖSENORD

5 SPRÅK

Code

Quick

ENT








Code > Quick

ENT



Std. motorfrekvens

Nom. motoreffekt

Nom. motorspänng.

Nom. motorström

Nom. motorfrekv.

Code > Quick



XXX


ENT

ESC

SIM-

ESC

drC-

ENT

ESC

MOTORSTYRNING

ESC

I-O-

ESC

LAC-

64


Parametrarna på menyn [1.4 MOTORSTYRNING] (drC-) kan endast ändras vid stopp, utan startorder, med följande undantag:

• [Autotuning] (tUn) sidan 66 som medför spänningssättning av motorn.

• De parametrar som är markerade med i kolumnen Kod kan ändras både under drift och vid stopp.


bFr M [Std. motorfrekvens] [50Hz IEC] (50)

nPr

UnS

nCr

FrS

nSP

tFr

50

60

v [50Hz IEC] (50): IEC

v [60Hz NEMA] (60): NEMA

Denna parameter ändrar fabriksinställningen av parametrarna: [Max. hastighet] (HSP) sidan 40, [Frekvenströskel]

(Ftd) sidan 62, [Nom. motorspänng.] (UnS), [Nom. motorfrekv.] (FrS) och [Max. utfrekvens] (tFr) nedan.

M [Nom. motoreffekt]


storlek


storlek

Parametern är inte tillgänglig om [Motorstyrn-typ] (Ctt) sidan 67 = [Synk.motor] (SYn).

Motorns märkeffekt enligt motorskylten, i kW om [Std. motorfrekvens] (bFr) = [50Hz IEC] (50), i hk om [Std.

motorfrekvens] (bFr) = [60Hz NEMA] (60).

M [Nom. motorspänng.]


storlek


Motorns märkspänning enligt motorskylten.

ATV71pppM3X: 100 till 240 V

ATV71pppN4: 200 till 480 V

M [Nom. motorström]


Motorns märkström enligt motorskylten.

M [Nom. motorfrekv.]

M [Nom. motorvarvtal]

enligt omv. storlek och

[Std. motorfrekvens]

(bFr)

0,25 till 1,5 In (1) enligt omv. storlek och


(bFr)

10 till 1000 Hz 50 Hz


Motorns märkfrekvens enligt motorskylten.

Fabriksinställningen är 50 Hz, ersätts med en förinställning på 60 Hz om [Std. motorfrekvens] (bFr) ställs in till 60 Hz.

Maxvärdet begränsas till 500 Hz om [Motorstyrn-typ] (Ctt) (sidan 67) skiljer sig från U/F eller om omvandlaren

är större än ATV71HD37.

Värdena 500 Hz till 1000 Hz kan endast anges med U/F-styrning och för effekter mindre än 37 kW. Om denna

inställning ska göras ska [Motorstyrn-typ] (Ctt) programmeras före [Nom. motorfrekv.] (FrS).

0 till 60000 rpm beroende på omv.

storlek


Motorns märkvarvtal enligt motorskylten.

0 till 9999 rpm, sedan 10.00 till 60.00 krpm på den inbyggda displayen.

Om motorns märkskylt inte anger det nominella varvtalet utan det synkrona varvtalet och eftersläpningen i hertz

eller i procent, beräknas den nominella hastigheten på följande sätt:

100 - eftersläpning i %

• nominellt varvtal = synkront varvtal x

100

eller


• nominellt varvtal = synkront varvtal x (motorer 50 Hz)

50

eller


• nominellt varvtal = synkront varvtal x (motorer 60 Hz)

60

M [Max. utfrekvens]

10 till 1000 Hz 60 Hz

Fabriksinställningen är 60 Hz, ersätts med en förinställning på 72 Hz om [Std. motorfrekvens] (bFr) ställs in till 60 Hz.

Maxvärdet begränsas av följande faktorer:

• det får inte överskrida 10 gånger värdet på [Nom. motorfrekv.] (FrS)

• det får inte överskrida 500 Hz om [Motorstyrn-typ] (Ctt) (sidan 67) skiljer sig från U/F eller om omvandlaren

är större än ATV71HD37.

Värdena 500 Hz till 1000 Hz kan endast anges med U/F-styrning och för effekter mindre än 37 kW. Om

denna inställning ska göras ska [Motorstyrn-typ] (Ctt) programmeras före [Max. utfrekvens] (tFr).


65



tUn M [Autotuning] [Nej] (nO)

nO

YES

dOnE

v [Nej] (nO): Automatisk mätning ej utförd.

v [Ja] (YES): Den automatiska mätningen görs så snart som möjligt, sedan övergår parametern automatiskt till

[Utförd] (dOnE).

v [Utförd] (dOnE): Värden från den förra automatiska mätningen används.

OBS!

• Det är mycket viktigt att alla motorparametrar är korrekt konfigurerade innan den automatiska mätningen

genomförs.

- asynkronmotor: [Nom. motorspänng.] (UnS), [Nom. motorfrekv.] (FrS), [Nom. motorström] (nCr), [Nom.

motorvarvtal] (nSP), [Nom. motoreffekt] (nPr)

- synkronmotor: [Nom.ström synkr.] (nCrS), [Nom. motorv. synkr] (nSPS), [Antal polpar synkr.] (PPnS),

[Synkron EMF-konst.] (PHS), [Induktans d-axel] (LdS), [Induktans q-axel] (LqS)

Om minst en av dessa parametrar ändras när automatisk mätning har gjorts, återgår [Autotuning] (tUn) till [Nej]

(nO) oc måste programmeras igen.

• Automatisk mätning sker endast om inget kommando är aktivt. Om funktionen ”fri utrullning” eller ”snabbstopp”

har tilldelats en logisk ingång måste ingången ställas in på 1 (aktiv vid 0).

• Automatisk mätning har prioritet framför eventuell startorder eller magnetisering före start, som utförs när

den automatiska mätningen är slutförd.

• Om den automatiska mätningen misslyckas visas [Nej] (nO) på omvandlarens display och, beroende på

inställningen för [Hant. autotuning-fel] (tnL) sidan 211, anges felet [Autotuning] (tnF).

• Den automatiska mätningen varar i 1 till 2 sekunder. Avbryt inte mätningen utan vänta tills displayen visar

”[Utförd] (dOnE)” eller ”[Nej] (nO)”.

OBS! Under den automatiska mätningen genomströmmas motorn av sin nominella ström.

AUt

tUS

nO

YES

tAb

PEnd

PrOG

FAIL

dOnE

PHr

CUS

AbC

ACb

M [Autom. autotuning]

v [Nej] (nO): Funktionen inaktiv.

v [Ja] (YES): Mätningen görs vid varje spänningstillslag.

OBS! samma villkor gäller som för [Autotuning] (tUn) ovan.

M [Status autotuning]

[Nej] (nO)

[Ej utförd] (tAb)

Information, kan ej modifieras.

v [Ej utförd] (tAb): Standardvärdet för statormotståndet används för att styra motorn.

v [Avvaktar] (PEnd): Automatisk mätning har begärts men har ännu inte utförts.

v [Pågår] (PrOG): Automatisk mätning pågår.

v [Misslyckad] (FAIL): Den automatiska mätningen misslyckades.

v [Utförd] (dOnE): Statormotståndet som uppmäts vid den automatiska motormätningen används för att styra

motorn.

v [Anpassad] (CUS): Automatisk mätning har utförts, men minst en parameter som mätningen fastställde har

sedan ändrats. Parametern [Autotuning] (tUn) återställs till [Nej] (nO). De parametrar som påverkas av automatisk

mätning är:

[Stat-resist. synkr.] (rSAS) sidan 70, [R1w (Stat-resist.)] (rSA), [K-anp. magn-ström] (IdA), [Läckindukt.(Lfw)]

(LFA) et [T2w (Rotorkonst.)] (trA) sidan 71.

M [Fasrotation]

v [ABC] (AbC): Standardriktning

v [ACB] (ACb): Omvänd riktning

Med denna parameter kan rotationsriktningen ändras utan att kabeldragningen görs om.

Parametern [Fasrotation] (PHr) får inte ändras om [Motorstyrn-typ] (Ctt) sidan 67 = [FVC]

(FUC). I så fall kan rotationsriktningen eventuellt ändras innan eller när pulsgivaren kontrolleras,

sidan 73, då [Motorstyrn-typ] (Ctt) skiljer sig från [FVC] (FUC).

ABC

(1) Parametern är även tillgänglig i menyn [1.3 INSTÄLLNINGAR] (SEt-).

66



Ctt M [Motorstyrn-typ] [SVC U] (UUC)

UUC

CUC

FUC

UF2

v [SVC U] (UUC): Flödesvektorkontroll av spänning, utan pulsgivaråterkoppling (open loop). Denna typ av styrning

rekommenderas om en ATV58 ska ersättas. Den möjliggör drift med flera motorer parallellanslutna till samma

omvandlare.

v [SVC I] (CUC): Flödesvektorkontroll av ström, utan pulsgivaråterkoppling (open loop). Denna typ av styrning

rekommenderas om en ATV58 som fungerar i ”open loop” ska ersättas. Den tillåter inte drift med flera motorer

parallellkopplade till samma omvandlare.

v [FVC] (FUC): Flödesvektorkontroll av ström, med pulsgivaråterkoppling (closed loop) för motor med inkrementalpulsgivare.

Denna typ av styrning rekommenderas om en ATV58 som fungerar i ”closed loop” ska ersättas. Det

är den mest noggranna styrningen vad gäller hastighet och moment. Den gör det möjligt att uppnå moment vid

varvtalet 0. Den tillåter inte drift med flera motorer parallellkopplade till samma omvandlare.

Kontroll av pulsgivaren, sidan 73, måste utföras innan [FVC] (FUC) väljs.

v [U/F 2 pkt.] (UF2): Enkel U/F-lag, utan eftersläpningskompensering. Den möjliggör drift med:

- specialmotorer (rotor med spolar, konisk rotor...)

- flera parallellkopplade motorer på samma omvandlare

- höghastighetsmotorer

- motorer med låg effekt jämfört med omvandlarens effekt

Nätspänning

UnS

Lagen definieras med

hjälp av värdena på

parametrarna UnS, FrS

och U0.

U0

UF5

Frekvens

FrS

v [U/F 5 pkt.] (UF5): U/F-lag med 5 brytpunkter: identisk med U/F-lagen 2 pts, men möjliggör dessutom

eliminering av resonans (mättnad).

Nätspänning

UnS

U5

U4

U3

Lagen definieras med

hjälp av värdena på

parametrarna UnS,

FrS, U0 till U5 och

F0 till F5.

U1

U2

U0

SYn

Frekvens

F1 F2 F3 F4 F5 FrS

FrS > F5 > F4 > F3 > F2 > F1

v [Synk.motor] (SYn): För synkrona motorer med permanent magnet med endast sinusoidal elektromotorisk

kraft (EMK). Om detta alternativ väljs blir parametrarna för asynkrona motorer ej tillgängliga och parametrarna

för synkrona motorer tillgängliga.

67



U0 M [U0] 0 till 600 V 0

U/F-lag: Spänning för brytpunkt 0. Parametern tillgänglig om [Motorstyrn-typ] (Ctt) = [U/F 2 pkt.] (UF2) eller

[U/F 5 pkt.] (UF5)

U1 M [U1] 0 till 600 V 0

F1

M [F1]

U/F-lag: Spänning för brytpunkt 0. Parametern tillgänglig om [Motorstyrn-typ] (Ctt) = [U/F 5 pkt.] (UF5)

0 till 1000 Hz 0

U/F-lag: Frekvens för brytpunkt 0. Parametern tillgänglig om [Motorstyrn-typ] (Ctt) = [U/F 5 pkt.] (UF5)

U2 M [U2] 0 till 600 V 0

F2

M [F2]


0 till 1000 Hz 0


U3 M [U3] 0 till 600 V 0

F3

M [F3]


0 till 1000 Hz 0


U4 M [U4] 0 till 600 V 0

F4

M [F4]


0 till 1000 Hz 0


U5 M [U5] 0 till 600 V 0

F5

M [F5]


0 till 1000 Hz 0


68



UC2 M [Vektorst. 2 punkt.] [Nej] (nO)

nO

YES

Parametern tillgänglig om [Motorstyrn-typ] (Ctt) = [SVC U] (UUC) eller [SVC I] (CUC) eller [FVC] (FVC).


v [Ja] (YES): Funktionen aktiv.

Används i applikationer där motorns märkvarvtal och -frekvens måste överskridas för att optimera driften vid

konstant effekt, eller där motorns maximala spänning måste begränsas till ett värde som är mindre än nätspänningen.

I sådana fall ska spännings-/frekvenslagen anpassas till motorns kapacitet att fungera under max. UCP-spänning

och max. FCP-frekvens.

Max. UCP-spänning

Motorspänning

Märkspänning UnS

Nominell frekvens FrS

Frekvens

Max. FCP-frekvens

UCP

FCP

M [Volt konst. effekt]

Parametern tillgänglig om [Vektorst. 2 punkt.] (UC2) = [Ja] (YES)

M [Frekv. konst. effekt]

Parametern tillgänglig om [Vektorst. 2 punkt.] (UC2) = [Ja] (YES)

Beroende på omvandlarens

storlek

Enligt omvandlarens

storlek och [Nom.

motorfrekv.] (FrS)

enligt omv. storlek och


(bFr)

= [Std. motorfrekvens]

(bFr)

69


Parametrar för synkrona motorer:

Dessa parametrar är tillgängliga om [Motorstyrn-typ] (Ctt) sidan 67 = [Synk.motor] (SYn). Då är parametrarna för asynkrona motorer ej

tillgängliga.


nCrS M [Nom.ström synkr.] 0,25 till 1,5 In (2) Beroende på omvandlarens

storlek

nSPS

PPnS

PHS

LdS

LqS

rSAS

Synkronmotorns märkström enligt motorskylten.

M [Nom. motorv. synkr]

Synkronmotorns märkvarvtal enligt motorskylten.

0 till 9999 rpm, sedan 10.00 till 60.00 krpm på den inbyggda displayen.

M [Antal polpar synkr.]

Synkronmotorns antal polpar.

M [Synkron EMF-konst.]

Synkronmotorns EMK-konstant, i mV per rpm.

0 till 9999 rpm, sedan 10.00 till 65.53 (10000 till 65536) på displayen.

M [Induktans d-axel]

0 till 60000 rpm Beroende på omvandlarens

storlek

1 till 50 Beroende på omvandlarens

storlek

0 till 65535 Beroende på omvandlarens

storlek

0 till 655,3 Beroende på omvandlarens

storlek

Statorinduktans axel ”d” i mH.

På motorer med släta poler [Induktans d-axel] (LdS) = [Induktans q-axel] (LqS) = statorinduktans L.

M [Induktans d-axel]

0 till 655,3 Beroende på omvandlarens

storlek

Statorinduktans axel ”q” i mH.

På motorer med släta poler [Induktans d-axel] (LdS) = [Induktans q-axel] (LqS) = statorinduktans L.

M [Stat-resist. synkr.]


storlek


storlek

Statormotstånd, kall motor (genom lindning). Fabriksinställningen ersätts av resultatet av automatisk mätning,

om sådan har utförts.

Värdet kan anges av användaren om detta är känt.

Värde i milliohm mΩ till 75 kW, i mikrohm μΩ från 75 kW.



UFr

M [RI kompensering]

(1) 25 till 200 % 100 %



SLP



Parametern tillgänglig om [Motorstyrn-typ] (Ctt) har ett annat värde än [U/F 2 pkt.] (UF2) och [U/F 5 pkt.] (UF5).

Medger optimering av momentet vid mycket låg hastighet (öka [RI kompensering] (UFr) om moment saknas).

Se till att värdet [RI kompensering] (UFr) inte är för högt när motorn är varm (risk för instabilitet).

M [Eftersläpn.-komp.]

(1) 0 till 150 % 100%

Parametern tillgänglig om [Motorstyrn-typ] (Ctt) har ett annat värde än [U/F 2 pkt.] (UF2), [U/F 5 pkt.] (UF5) och

[Synk.motor] (SYn).

Medger kompensering av eftersläpningen runt om det värde som fastställs av motorns nominella hastighet.

Den hastighet som anges på motorns märkskylt är inte alltid exakt.

• Om inställd eftersläpning är < faktisk eftersläpning: motorn har ej rätt hastighet när stabilt varvtal har uppnåtts,

men hastigheten är lägre än referensen.

• Om inställd eftersläpning är > faktisk eftersläpning: motorn överkompenseras och hastigheten blir instabil.

(1) Parametern är även tillgänglig i menyn [1.3 INSTÄLLNINGAR] (SEt-).




Parametern kan ändras under drift eller vid stopp.

70


Motorparametrar tillgängliga på åtkomstnivån [EXPERT].

På denna nivå återfinns:

• Parametrar som beräknas av omvandlaren under automatisk mätning, endast visning. Exempel: R1r, beräknat statormotstånd kall motor.

• Det går att ändra vissa av de beräknade parametrarna om nödvändigt. Exempel: R1w, uppmätt statormotstånd kall motor.

Om en parameter Xyw ändras av användaren tillämpar omvandlaren detta värde i stället för den beräknade parametern Xyr.

Asynkronmotor

Om automatisk mätning har utförts eller om en av parametrarna som påverkar automatisk mätning har ändrats ([Nom. motorspänng.] (UnS),

[Nom. motorfrekv.] (FrS), [Nom. motorström] (nCr), [Nom. motorvarvtal] (nSP), [Nom. motoreffekt] (nPr)), återgår parametrarna Xyw till

fabriksinställningarna.

Kod

rSM

IdM

LFM

trM

nSL

PPn

rSA

IdA

LFA

trA


M [Uppm.statorres.R1r]

Statormotstånd kall motor, beräknat av omvandlaren, endast visning. Värde i milliohm mΩ till 75 kW, i

mikrohm μΩ från 75 kW.

M [Kalk.magn-ström]

Magnetiseringsström i A, beräknad av omvandlaren, endast visning.

M [Lfr (kalk. läckind.)]

Läckinduktans i mH, beräknad av omvandlaren, endast visning.

M [T2r Rotortidskonst.]

Rotortidskonstant i mS, beräknad av omvandlaren, endast visning.

M [Nom. eftersläpning]

Nominell eftersläpning i Hz, beräknad av omvandlaren, endast visning.

För att ändra den nominella eftersläpningen ändrar du [Nom. motorvarvtal] (nSP) (sidan 65).

M [Antal polpar]

Antal polpar, beräknat av omvandlaren, endast visning.

M [R1w (Stat-resist.)]

Statormotstånd, kall motor (genom lindning), ändringsbart värde. Värde i milliohm mΩ till 75 kW, i mikrohm

μΩ från 75 kW. 0 till 9999, sedan 10.00 till 65.53 (10000 till 65536) på den interna displayen.

M [K-anp. magn-ström]

Magnetiseringsström i A, ändringsbart värde.

M [Läckindukt.(Lfw)]

Läckinduktans i mH, ändringsbart värde.

M [T2w (Rotorkonst.)]

Rotortidskonstant i mS, ändringsbart värde.

Synkronmotor

Kod

rSMS

FrSS


M [R1rS]

Statormotstånd, kall motor (genom lindning), endast visning. Värdet är lika med omvandlarens fabriksinställning

eller resultatet av automatisk mätning, om sådan har utförts.

Värde i milliohm mΩ till 75 kW, i mikrohm μΩ från 75 kW.


M [Nom. synkron frekv.]

Motorfrekvens vid märkhastighet i Hz, beräknad av omvandlaren (motorns märkfrekvens), endast visning.

71


Val av pulsgivare

Följ rekommendationerna i katalogen och installationsmanualen.


EnS M [Encoder signaltyp] [AABB] (AAbb)

nO

AAbb

Ab

A

PGI

Konfigureras enligt använd korttyp och pulsgivare (1).

v [----] (nO): Inget kort.

v [AABB] (AAbb): För signalerna A, A-, B, B-.

v [AB] (Ab): För signalerna A, B.

v [A] (A): För signal A. Värdet ej tillgängligt om [Encoderfunktion] (EnU) sidan 73 = [Regl/överv.] (rEG).

M [Antal pulser]

Antal impulser per varv för pulsgivaren.

Parametern är tillgänglig om ett pulsgivarkort finns installerat (1).

100 till 5000 1024

(1)De parametrar som påverkar pulsgivaren är endast tillgängliga om ett pulsgivarkort finns installerat, och möjliga alternativ beror på typen

av kort. Pulsgivaren kan även konfigureras i menyn [1.5- IN-/UTGÅNGSKONFIG.] (I/O).

72


Kontroll av pulsgivaren

1. Programmera [Motorstyrn-typ] (Ctt) på annat sätt än [FVC] (FUC), även om den har önskad konfiguration.

2. Ta i drift i open loop enligt anvisningarna på sidan 5.

3. Programmera [Encoderfunktion] (EnU) = [Nej] (nO).

4. Programmera [Encoder signaltyp] (EnS) och [Antal pulser] (PGI) i enlighet med den pulsgivare som används.

5. Programmera [Encoder kontroll] (EnC) = [Ja] (YES).

6. Försäkra dig om att motorns rotation inte hindras.

7. Kontrollera motorhastighet vid stabiliserat varvtal ≈ 15 % av märkhastighet under minst 3 sekunder, och övervaka processen med hjälp

av menyn [1.2-DRIFTPARAM. VISNING] (SUP-).

8. Om utlösning sker på grund av [Encoderfel] (EnF), [Encoder kontroll] (EnC) återställ till [Nej] (nO).

- kontrollera [Antal pulser] (PGI) och [Encoder signaltyp] (EnS).

- kontrollera att pulsgivaren mekaniskt och elektriskt fungerar som den ska, samt dess matning och anslutning.

- ändra motorns rotationsriktning (parametern [Fasrotation] (PHr) sidan 66) eller riktningen på pulsgivarens signaler.

9. Följ anvisningarna från steg 5 igen till dess att [Encoder kontroll] (EnC) visar [Utförd] (dOnE).

10. Programmera om [Motorstyrn-typ] (Ctt) om inställningen ska vara [FVC] (FUC).


EnC M [Encoder kontroll] [Ej utförd] (nO)

nO

YES

dOnE

EnU

nO

SEC

rEG

PGr

Kontroll av pulsgivare Se anvisningarna nedan.


v [Ej utförd] (nO): Kontroll ej genomförd.

v [Ja] (YES): Initierar övervakning av pulsgivaren.

v [Utförd] (dOnE): Kontroll har genomförts med tillfredsställande resultat.

Kontrollprocessen omfattar:

- kontroll av pulsgivarens/motorns rotationsriktning,

- kontroll av signaler (korrekt kabeldragning),

- kontroll av antal impulser/varv.

Om fel uppstår låses omvandlaren, [Encoderfel] (EnF).

M [Encoderfunktion]

[Nej] (nO)



v [Övervakn.] (SEC): Pulsgivaren används endast som hastighetssvar, i kontrollsyfte.

v [Regl/överv.] (rEG): Pulsgivaren används som hastighetssvar, för reglering och i kontrollsyfte. Denna

konfiguration görs automatiskt om omvandlaren är programmerad i closed loop ([Motorstyrn-typ] (Ctt) = [FVC]

(FUC). Om [Motorstyrn-typ] (Ctt) = [SVC U] (UUC) fungerar pulsgivaren som hastighetssvar och möjliggör

statisk korrigering av hastigheten. För de andra värdena för [Motorstyrn-typ] (Ctt) är denna konfiguration inte

tillgänglig.

v [Referens] (PGr): Pulsgivaren används som referens.

(1)De parametrar som påverkar pulsgivaren är endast tillgängliga om ett pulsgivarkort finns installerat, och möjliga alternativ beror på typen

av kort. Pulsgivaren kan även konfigureras i menyn [1.5- IN-/UTGÅNGSKONFIG.] (I/O).

73


Balanserade pumpar

[ENA SYSTEM]

ENA SYSTEM är en styrningslag för roterande maskiner med obalanserade laster.

Det främsta tillämpningsområdet är i bensinpumpar. Funktionsprincipen tillåter:

- drift utan bromsmotstånd,

- reduktion av mekanisk påkänning på stången,

- reduktion av variationer i nätspänningen,

- besparing av energi genom förbättrat förhållande mellan elektrisk kraft och belastning.

[ENA prop. först.]

Denna inställning görs för att uppnå en kompromiss mellan gjord energibesparing (och/eller variationer i nätspänningen) och de mekaniska

påkänningarna på stången.

Energibesparing uppnås genom att strömvariationerna minskas med bibehållande av samma medelhastighet.

[ENA integr. först.]

Med denna inställning kan spänningen genom DC-bussen jämnas ut.

Starta maskinen med låg integral och proportionell förstärkning (proportionell 25 %, integral 10 %) för att undvika utlösning pga. överspänning

vid saknat bromsmotstånd. Prova om dessa inställningar är lämpliga.

Rekommenderade inställningar att göra under drift:

• För att eliminera bromsmotståndet och därmed förhöjning av spänning i DC-bussen:

Visa maskinens hastighet på den grafiska terminalen.

Minska värdet för integral förstärkning till dess att maskinens hastighet sänks. När du har hittat denna punkt höjer du den integrala

förstärkningen igen till dess att maskinens hastighet är stabil.

Kontrollera att spänningen i DC-bussen är stabil med hjälp av den grafiska terminalen eller ett oscilloskop.

• För att spara energi:

(Successiv) minskning av den proportionella förstärkningen kan ge ökad energibesparing eftersom maxvärdet för nätström då sänks

men hastighetsvariationerna ökar och därmed de mekaniska påkänningarna.

Målsättningen är att hitta inställningar som sparar energi genom att minimera de mekaniska påkänningarna.

När den proportionella förstärkningen minskas kan den integrala förstärkningen behöva justeras för att undvika att omvandlaren löser

ut pga. överspänning.

OBS! När inställningarna har gjorts bör du kontrollera att pumpen startar som den ska. Att moment saknas vid start kan bero på för låg inställning

för integral förstärkning ENA.

[Reduktionsområde]

Inställningen påverkar förhållandet mellan motorns hastighet före växel/hastighet och efter växel. Parametern visar medelhastigheten i Hz

på den grafiska terminalen och maskinens hastighet i klientenheter (exempel: slag per minut). För att kunna visas på den grafiska teminalen

måste dessa storheter väljas i menyn [1.2 DRIFTPARAM. VISNING] (SUP-).

74



EnA M [ENA system] [Nej] (nO)

nO

YES

Parametern är tillgänglig om [Motorstyrn-typ] (Ctt) = [SVC U] (UUC), se sidan 67.


v [Ja] (YES): Funktionen aktiv

GPE

M [ENA prop. först.] (1) 1 till 9999 250

Parametern tillgänglig om [ENA system] (EnA) = [Ja] (YES)

GIE

M [ENA integr. först.] (1) 0 till 9999 100


rAP

M [Reduktionsområde] (1) 10,0 till 999,9 10


Balanserade pumpar

(1)Parametern är även tillgänglig i menyn [1.3 INSTÄLLNINGAR] (SEt-).




75



OFI

nO

YES

M [Sinusfilter]

v [Nej] (nO): inget sinusfilter

v [Ja] (YES): sinusfilter används för att begränsa överspänningar i motorn och minska läckströmmar till jord

OBS! Om [Sinusfilter] (OFI) = [Ja] (YES), [Motorstyrn-typ] (Ctt) sidan 67 ska [U/F 2 pkt.] (UF2), [U/F 5 pkt.]

(UF5), eller vara endast [SVC U] (UUC) , och [Max. utfrekvens] (tFr) får inte överskrida 100 Hz.



[Nej] (nO)

SFr

M [Switchfrekvens] (1) 1 till 16 kHz 2,5 eller 4 kHz bero-

storlek

ende på omvandlarens

Reglerar switchfrekvensen.

OBS! Om temperaturen i omvandlaren blir för hög minskar omvandlaren automatiskt switchfrekvensen

och återställer frekvensen när temperaturen har återgått till det normala.

Inställning vid drift:

- Om det ursprungliga värdet är mindre än 2 kHz kan det inte ställas in till mer än 1,9 kHz vid drift.

- Om det ursprungliga värdet är större än 2 kHz kan det inte ställas in till mindre än 2 kHz vid drift.

Inställning vid stopp: Inga begränsningar.

Om värdet är mindre än 2 kHz, begränsas [Strömbegränsning] (CLI) och [Strömbegränsning 2] (CL2) sidan 57

till 1,36 In.

Om parametern [Sinusfilter] (OFI) = [Ja] (YES), blir fabriksinställningen 4 kHz oavsett omvandlarens effekt, och

inställningsområdet blir 4 till 8 kHz.

CLI

M [Strömbegränsning] (1) 0 till 1,65 In (2) 1,5 In (2)

Möjliggör begränsning av motorns ström och uppvärmning.

Inställningsområdet är begränsat till 1,36 In om [Switchfrekvens] (SFr) är mindre än 2 kHz.

OBS! Om en inställning som är mindre än 0,25 In görs föreligger risk för låsning på grund av felet [Hant.



nrd

SUL

SOP

nO

YES

nO

YES

[Ja] (YES)

M [Ljudreducering]

v [Nej] (nO): Fast frekvens

v [Ja] (YES): Frekvens med varierande modulering

Med varierande frekvensmodulering undviks de resonansljud som kan följa med fast frekvens.

M [Begr. motoröversp.]

[Nej] (nO)

Funktionen begränsar överspänningar i motorn och tillämpas i följande fall:

- NEMA-motorer

- japanska motorer

- spindelmotorer

- omlindade motorer



Parametern kan förbli inställd till [Nej] (nO) om ett sinusfilter används, eller för 230/400 V-motorer som körs på

230 V, eller om kabeln mellan omvandlare och motor inte är längre än:

- 4 m med oskärmade kablar

- 10 m med skärmade kablar

M [Optim. motoröversp]

10 μs

Parameter för optimering av tillfälliga överspänningar i motorplintarna, tillgänglig om [Begr. motoröversp.]

(SUL) = [Ja] (YES).

Ställes in till 6, 8 eller 10 μs, enligt tabellen nedan.




76


Värdet på parametern ”SOP” motsvarar dämpningstiden för använd kabel. Det anges för att förhindra störningar från spänningspikar som

uppstår pga. långa kablar. Värdet begränsar överskridningen till två gånger märkspänningen i DC-bussen.

I tabellerna nedan ges exempel på inställningen för parametern ”SOP” vid vissa längder på kabeln mellan omvandlare och motor. Vid ännu

längre kabellängd ska sinusfilter eller skyddsfilter mot dV/dt användas.

• Om parallellkopplade motorer används är det den sammanlagda kabellängden som räknas. Leta upp angiven kabellängd för en viss

motoreffekt samt kabellängden för den sammanlagda effekten. Den minsta längden ska tillämpas. Exempel: Två motorer om 7,5 kW

ska användas. Ta den kabellängd som anges för 15 kW (2 x 7,5 kW), vilken är mindre än den sammanlägda längden för 2 x 7,5 kW.

Dela med antal motorer som ska användas för att få fram kabellängden per motor.

Värdet SOP bör inte höjas i onödan, eftersom omvandlarens prestanda då kan påverkas negativt.

Tabeller som visar förhållandet mellan SOP och kabellängd, för 400 V-nät

Altivar 71 Motor Kabelarea Max. kabellängd i meter

Typbeteckning Effekt ”GORSE”-kabel, oskärmad

Typ H07 RN-F 4Gxx

”GORSE”-kabel, skärmad

Typ GVCSTV-LS/LH

kW hk i mm 2 AWG SOP = 10 SOP = 8 SOP = 6 SOP = 10 SOP = 8 SOP = 6

ATV71H075N4 0,75 1 1,5 14 100 m 70 m 45 m 105 m 85 m 65 m

ATV71HU15N4 1,5 2 1,5 14 100 m 70 m 45 m 105 m 85 m 65 m

ATV71HU22N4 2,2 3 1,5 14 110 m 65 m 45 m 105 m 85 m 65 m

ATV71HU30N4 3 - 1,5 14 110 m 65 m 45 m 105 m 85 m 65 m

ATV71HU40N4 4 5 1,5 14 110 m 65 m 45 m 105 m 85 m 65 m

ATV71HU55N4 5,5 7,5 2,5 14 120 m 65 m 45 m 105 m 85 m 65 m

ATV71HU75N4 7,5 10 2,5 14 120 m 65 m 45 m 105 m 85 m 65 m

ATV71HD11N4 11 15 6 10 115 m 60 m 45 m 100 m 75 m 55 m

ATV71HD15N4 15 20 10 8 105 m 60 m 40 m 100 m 70 m 50 m

ATV71HD18N4 18,5 25 10 8 115 m 60 m 35 m 150 m 75 m 50 m

ATV71HD22N4 22 30 16 6 150 m 60 m 40 m 150 m 70 m 50 m

ATV71HD30N4 30 40 25 4 150 m 55 m 35 m 150 m 70 m 50 m

ATV71HD37N4 37 50 35 5 200 m 65 m 50 m 150 m 70 m 50 m

ATV71HD45N4 45 60 50 0 200 m 55 m 30 m 150 m 60 m 40 m

ATV71HD55N4 55 75 70 2/0 200 m 50 m 25 m 150 m 55 m 30 m

ATV71HD75N4 75 100 95 4/0 200 m 45 m 25 m 150 m 55 m 30 m

Altivar 71 Motor Kabelarea Max. kabellängd i meter

Typbeteckning Effekt ”BELDEN”-kabel, skärmad

Typ 2950x

”PROTOFLEX”-kabel, skärmad

Typ EMV 2YSLCY-J

kW hk i mm 2 AWG SOP = 10 SOP = 8 SOP = 6 SOP = 10 SOP = 8 SOP = 6

ATV71H075N4 0,75 1 1,5 14 50 m 40 m 30 m

ATV71HU15N4 1,5 2 1,5 14 50 m 40 m 30 m

ATV71HU22N4 2,2 3 1,5 14 50 m 40 m 30 m

ATV71HU30N4 3 - 1,5 14 50 m 40 m 30 m

ATV71HU40N4 4 5 1,5 14 50 m 40 m 30 m

ATV71HU55N4 5,5 7,5 2,5 14 50 m 40 m 30 m

ATV71HU75N4 7,5 10 2,5 14 50 m 40 m 30 m

ATV71HD11N4 11 15 6 10 50 m 40 m 30 m

ATV71HD15N4 15 20 10 8 50 m 40 m 30 m

ATV71HD18N4 18,5 25 10 8 50 m 40 m 30 m

ATV71HD22N4 22 30 16 6 75 m 40 m 25 m

ATV71HD30N4 30 40 25 4 75 m 40 m 25 m

ATV71HD37N4 37 50 35 5 75 m 40 m 25 m

ATV71HD45N4 45 60 50 0 75 m 40 m 25 m

ATV71HD55N4 55 75 70 2/0 75 m 30 m 15 m

ATV71HD75N4 75 100 95 4/0 75 m 30 m 15 m

För 230/400 V-motorer som körs på 230 V kan parametern [Begr. motoröversp.] (SUL) förbli inställd på [Nej] (nO).

77



bbA

nO

YES

Ubr

M [Bromsnivå] Beroende på omvandlarens

spänning

Spänningströskel för DC-bussen, vid vilken bromtransistorn reagerar och begränsar spänningen.

ATV71ppppM3p: fabriksinställning 395 V.

ATV71ppppN4: fabriksinställning 785 V.

Inställningsområdet beror på omvandlarens spänning och på parametern [Nätspänning] (UrES) sidan 205.

[Nej] (nO)

M [Bromsbalans]


v [Ja] (YES): Funktionen aktiv, kan användas på omvandlare parallellkopplade via DC-bussen. Funktionen jämnar

ut bromseffekten mellan omvandlarna. Parametern [Bromsnivå] (Ubr) sidan 78 ska ställas in på samma värde

på alla omvandlare.

Värdet [Ja] (YES) kan anges om [Anpassn. ret-ramp] (brA) = [Nej] (nO) (se sidan 127).

LbA M [Lastdelning] [Nej] (nO)

nO

YES

Om två motorer är mekaniskt anslutna till varandra, och alltså har samma hastighet, och styrs av varsin omvandlare

möjliggör denna funktion en bättre fördelning av moment mellan de två motorerna. Detta görs genom hastighetsvariation

med hjälp av momentet, vilket har samma effekt som eftersläpning.



Parametern är endast tillgänglig om [Motorstyrn-typ] (Ctt) skiljer sig från [FVC] (FUC) (se sidan 67).

LbC

M [Lastkorrigering] (1) 0 till 1000 Hz 0

Nominell korrigering i Hz.

Parametern tillgänglig om [Lastdelning] (LbA) = [Ja] (YES)

Moment

Märkmoment

LbC

0

Frekvens

Märkmoment

LbC





78


Lastutjämning, parametrar tillgängliga på åtkomstnivån Expert

Princip

Referensvärde

Ramp

Hastighet

Momentreferens

+

Hastighetsreglerkrets

-

Utjämning

K

LBC

LBC1

LBC2

LBC3

Filter

LBF

Utjämningsfaktorn K beror på momentet och på hastigheten, som representeras av faktorerna K1 och K2 (K = K1 x K2)

K1

1

LBC1

LBC2

Hastighet

K2

LBC

LBC3

LBC3

Moment

Märkmoment

x (1 + LBC3)

LBC

79



LbC1

M [Korr.min-hastighet] 0 till 999,9 Hz 0


Min. hastighet för lastkorrigering i Hz. Under detta värde sker ingen korrigering. Funktionen används för att

inhibera korrigering av mycket låga hastigheter som eventuellt hindrar motorns rotation.

LbC2

M [Korr.max-hastighet] [Korr.min-hastighet]

(LbC1) + 0,1 till

1000 Hz


Hastighetströskel i Hz; från detta värde sker maximal lastkorrigering.

LbC3

M [Momentoffset] 0 till 300 % 0 %


Min. moment för lastkorrigering, i % av märkmomentet. Under denna tröskel sker ingen korrigering. Används

för att förhindra instabilitet när momentets riktning ändras.

LbF

M [Delningsfilter] 100 ms till 20 s 100 ms


Tidskonstant (filter) för korrigering, i ms. Används vid elastisk mekanisk koppling för att förhindra instabilitet.

0,1




80

[1.5 IN-/UTGÅNGSKONFIG.] (I-O-)



HUVUDMENY


2 ACCESSNIVÅ


4 LÖSENORD

5 SPRÅK

Code

Quick

ENT








Code > Quick

ENT



2/3-trådsstyrning

Typ av 2-trådsstyrn

Tilldeln. back

KONFIGURERING LI1

KONFIGURERING LIx

Code > Quick



XXX


ENT

ESC

SIM-

ESC

I-O-

ENT

ESC

IN-/UTGÅNGSKONFIG.

ESC

CtL-

ESC

LAC-

81


Parametrarna i menyn [1.5 IN-/UTGÅNGSKONFIG.] (I-O-) kan endast ändras vid stopp, utan startorder.


tCC M [2/3-trådsstyrning] [2-tråd] (2C)

2C

3C

v [2-tråd] (2C)

v [3-tråd] (3C)

2-trådsstyrning: Ingångens status (0 eller 1) eller flank (0 till 1 eller 1 till 0) ger order om start eller stopp.

Kopplingsexempel för ”source”-funktion:

ATV 71

+24 LI1 LIx



3-trådsstyrning (impulsstyrning): det räcker med en fram- eller backimpuls för att starta och en stoppimpuls för

att stoppa motorn.

Kopplingsexempel för ”source”-funktion:

ATV 71

+24 LI1 LI2 LIx

LI1: stopp



VARNING!


För att ändra tilldelningen av [2/3-trådsstyrning] (tCC) ska ”ENT” tryckas in i 2 sekunder.

Då återgår följande funktioner till fabriksinställning: [Typ av 2-trådsstyrn] (tCt) et [Tilldeln. back] (rrS)

nedan och samtliga funktioner som påverkar logiska och analoga ingångar.

Dessutom återgår inställningarna till vald makrokonfiguration, om anpassad konfiguration hade gjorts

(dvs anpassade inställningar går förlorade).

Vi rekommenderar att denna parameter programmeras innan menyerna [1.6 KONFIG STYRKANAL(ER)]

(CtL-) och [1.7 APPLIKATIONSFUNKT.] (FUn-) programmeras.

Försäkra dig om att denna ändring är kompatibel med tillämpat kopplingsschema.


tCt

rrS

LEL

trn

PFO

nO

LI1

-

-

C101

-

-

-

Cd00

-

[Övergång] (trn)

M [Typ av 2-trådsstyrn]

v [Nivå] (LEL): Status 0 eller 1 beaktas för drift (1) eller stopp (0).

v [Övergång] (trn): En statusförändring (övergång eller flank) krävs för att starta motorn. Därmed undviks

ofrivillig start efter strömavbrott.

v [Prior. fram] (PFO): Status 0 eller 1 beaktas för drift eller stopp, men ingången för riktning ”fram” har alltid

prioritet över ingången för riktning ”back”.

[LI2] (LI2)

M [Tilldeln. back]

v [Nej] (nO): ej tilldelad

v [LI1] (LI1) till [LI6] (LI6)

v [LI7] (LI7) till [LI10] (LI10): om tilläggskort logiska ingångar/utgångar (VW3A3201) finns

v [LI11] (LI11) till [LI14] (LI14): om tilläggskort utökade ingångar/utgångar (VW3A3202) finns

v [C101] (C101) till [C115] (C115): med Modbus integrerad i [I/O-profil] (IO)

v [C201] (C201) till [C215] (C215): med CANopen integrerad i [I/O-profil] (IO)

v [C301] (C301) till [C315] (C315): med kommunikationskort i [I/O-profil] (IO)

v [C401] (C401) till [C415] (C415): med kort av typen ”Controller Inside” i [I/O-profil] (IO)

v [CD00] (Cd00) till [CD13] (Cd13): i [I/O-profil] (IO) växlingsbara med eventuella logiska ingångar

v [CD14] (Cd14) till [CD15] (Cd15): i [I/O-profil] (IO) växlingsbara utan logiska ingångar

Tilldelning riktning back.

82



L1-

b [KONFIGURERING LI1]

L1A

M [LI1 tilldelning]

Parameter endast för visning, ej ändringsbar.

Visar alla funktioner som är tilldelade ingången LI1, för verifikation av de olika tilldelningarna.

L1d

M [LI1 tillsl-fördröjn.]

0 till 200 ms 0

Parametern möjliggör övergång till den logiska ingångens status 1 med en fördröjning som är justerbar från

0 till 200 millisekunder, för att filtrera eventuella störningar. Övergång till status 0 sker utan fördröjning.

VARNING!


Försäkra dig om att inställd fördröjning inte medför fara eller oväntat beteende hos omvandlaren.

Beroende på de olika fördröjningsvärdena för de logiska ingångarna kan den relativa ordern för

ingångarna ändras och ge upphov till oväntat beteende.


L--

b [KONFIGURERING LIx]

Samtliga logiska ingångar på omvandlaren fungerar som i exemplet med LI1 ovan, till och med LI6, LI10

eller LI14, beroende på om tilläggskort finns monterade.

83


Konfigurering av analoga ingångar och pulsingång RP

Ingångarnas min. och max. värden (i V, mA...) visas här i procent för anpassning av referenser för applikationen.

Min. och max. värden för ingångarna:

Min. värdet motsvarar en referens om 0 % och max. värdet en referens om 100 %. Min. värdet kan vara större än max. värdet:


100 %


100 %

0 %

[min. värde]

(CrLx eller

ULx eller PIL)

[max. värde]

(CrHx eller

UHx eller PFr)

20 mA eller

10 V eller

30,00 kHz

ingång

ström eller

spänning eller

frekvens

0 %

[max. värde]

(CrHx eller

UHx eller PFr


(CrLx eller

ULx eller PIL)


ström eller

spänning eller

frekvens

20 mA eller

10 V eller

30,00 kHz

För dubbelriktade ingångar (+/-) står min. och max. värde i förhållande till det absoluta värdet, till exempel +/- 2 till 8 V.

Negativt min. värde för pulsingång RP:


100 %

-30,00

kHz


(PIL)

0 %

[max. värde]

(PFr)

30,00

kHz


frekvens

Inställningsområde (värden för utgång): Endast för analoga ingångar

Med denna parameter kan referensområdet ställas in till [0 % V100 %] eller [-100 % V +100 %] i syfte att få till stånd en dubbelriktad utgång

från en enkelriktad ingång.



100 %

100 %

0 %

[min. värde] [max. värde]

Inställningsområde 0 V 100 %

20 mA

eller 10 V


ström

eller


0 %


[max. värde]


ström

eller


20 mA

eller 10 V

-100 %

Inställningsområde -100 % V +100 %

84



bSP M [Referenstyp] [Standard] (bSd)

bSd

v [Standard] (bSd)

Frekvens

HSP

Vid referens = 0 är frekvensen = LSP

LSP

-100 %

0 %

LSP

+100 %


HSP

bLS

v [Pidestal] (bLS)

Frekvens

HSP

Vid referens = 0 till LSP är frekvensen = LSP

-100 %

LSP

LSP

+100 %


HSP

bnS

v [Dödband] (bnS)

Frekvens

HSP

Vid referens = 0 till LSP är frekvensen = 0

-100 %

LSP

0

LSP

+100 %


HSP

bnS0

v [Dödbnd 0%] (bnS0)

Frekvens

HSP

LSP

-100 %

0%

LSP

+100 %


Funktionen är densamma som [Standard] (bSd)

förutom att vid referens 0 är frekvensen 0 i följande

fall:

• signalen är mindre än [min. värde], vilket är

större än 0 (exempel 1 V för en ingång om

2–10 V),

• signalen är större än [min. värde], vilket är

större än [max. värde] (exempel 11 V för en

ingång om 10–0 V),

HSP

Om ingångens inställningsområde är ”dubbelriktat”

konfigurerat förblir funktionen densamma

som [Standard] (bSd).

Denna parameter definierar beaktande av hastighetsreferensen, endast för analog ingång och

pulsingång RP. Om PI-regulator används påverkar parametern referensen och PI-utgången.

Begränsningarna utgörs av parametrarna [Min. hastighet] (LSP) och [Max. hastighet] (HSP), sida 40.

85


Olinjär: Endast för analoga ingångar

Det går att göra ingången olinjär genom att konfigurera en mellanliggande punkt på kurvan för ingången:

För inställningsområde 0 V 100 %


100 %

[brytpunkt Y]

0 %


ström

eller



(0 %)

[brytpunkt X]

[max. värde]

(100 %)

20 mA

eller 10 V

OBS! För [brytpunkt X] motsvarar 0 % [min. värde] och 100 % motsvarar [max. värde]

För inställningsområde -100 % V 100 %


100 %

[brytpunkt Y]

0 %

- [brytpunkt Y]


(-100 %)

- [brytpunkt X]


ström

eller


0 % [brytpunkt X] [max. värde]

(100 %)

20 mA

eller 10 V

-100 %

86


AI1-


AI1A

AI1t

UIL1

10U

b [KONFIGURERING AI1]

M [AI1 tilldelning]


Visar alla funktioner som är tilldelade ingången AI1, t.ex. om kompatibilitetsproblem föreligger.

M [AI1 typ]


v [Spänning] (10U): Ingång spänning

M [AI1 min. värde]

0 till 10,0 V 0 V

[Spänning] (10U)

UIH1

M [AI1 max. värde]

0 till 10,0 V 10,0 V

AI1F

M [AI1 filter]

Filtrering av eventuella störningar.

AI1E M [AI1 brytpunkt X]

Koordinat för punkt där ingången ej längre är linjär.

• 0 % motsvarar [min. värde] (UIL1).

• 100 % motsvarar [max. värde] (UIH1).

AI1S M [AI1 brytpunkt Y]

0 till 10,00 s 0 s

0 till 100 % 0 %

0 till 100 % 0 %

Koordinat för punkt där utgången ej längre är linjär (frekvensreferens).

87


AI2-


AI2A

AI2t

CrL2

UIL2

CrH2

UIH2

AI2F

AI2L

10U

0A

POS

nEG





M [AI2 typ]


v [Ström] (0A): Ingång ström


Parametern tillgänglig om [AI2 typ] (AI2t) = [Ström] (0A)


Parametern tillgänglig om [AI2 typ] (AI2t) = [Spänning] (10U)







M [AI2 område]

v [0-100%] (POS): Enkelriktad ingång

v [+/- 100%] (nEG): Dubbelriktad ingång

Exempel: På en ingång om 0/10 V

- motsvarar 0 V referensen -100 %

- motsvarar 5 V referensen 0 %

- motsvarar 10 V referensen +100 %


0 till 20,0 mA 0 mA

0 till 10,0 V 0 V

[Ström] (0A)

0 till 20,0 mA 20,0 mA

0 till 10,0 V 10,0 V

0 till 10,00 s 0 s

0 till 100 % 0 %

[0-100%] (POS)


• 0 % motsvarar [min. värde] om inställningsområdet är 0 V 100 %.

[max. värde] + [min. värde]

• 0 % motsvarar

2

om inställningsområdet är -100 % V + 100 %.

• 100 % motsvarar [max. värde].


0 till 100 % 0 %


88


AI3-


AI3A

AI3t

CrL3

0A


Tillgänglig om tilläggskortet VW3A3202 är monterat.




M [AI3 typ]





[Ström] (0A)

CrH3


0 till 20,0 mA 20,0 mA

AI3F

AI3L

POS

nEG



0 till 10,00 s 0 s

[0-100%] (POS)




Exempel: På en ingång om 4–20 mA

- motsvarar 4 mA referensen -100 %

- motsvarar 12 mA referensen 0 %

- motsvarar 20 mA referensen +100 %

Eftersom AI3 fysiskt sett är en dubbelriktad ingång ska inte konfigurationen [+/- 100%] (nEG) användas

utom då den signal som används är enkelriktad. Det går inte att kombinera en dubbelriktad signal med en

dubbelriktad konfiguration.


0 till 100 % 0 %


• 0 % motsvarar [min. värde] (CrL3) om inställningsområdet är 0 V 100 %.

[max. värde] (CrH3) + [min. värde] (CrL3)

• 0 % motsvarar 2

om inställningsområdet är -100 % V +100 %.

• 100 % motsvarar [max. värde] (CrH3).


0 till 100 % 0 %


89


AI4-


AI4A

AI4t

CrL4

UIL4

CrH4

UIH4

AI4F

AI4L

10U

0A

POS

nEG






M [AI4 typ]
















Exempel: På en ingång om 0/10 V

- motsvarar 0 V referensen -100 %

- motsvarar 5 V referensen 0 %

- motsvarar 10 V referensen +100 %



0 till 10,0 V 0 V

[Ström] (0A)

0 till 20,0 mA 20,0 mA

0 till 10,0 V 10,0 V

0 till 10,00 s 0 s

0 till 100 % 0 %

[0-100%] (POS)


• 0 % motsvarar [min. värde] om inställningsområdet är 0 V 100 %.

[max. värde] + [min. värde]

• 0 % motsvarar 2

om inställningsområdet är -100 % V + 100 %.

• 100 % motsvarar [max. värde].


0 till 100 % 0 %


90


PLI-


PIA

PIL

PFr

PFI

b [KONFIGURERING RP]


M [Tilldeln. RP]


Visar alla funktioner som är tilldelade pulsingång RP, t.ex. om kompatibilitetsproblem föreligger.

M [RP min. värde]

Frekvens motsvarande min. hastigheten.

M [RP max. värde]

Frekvens motsvarande max. hastighet.

M [RP filter]


-30,00 till 30,00 kHz 0

0 till 30,00 kHz 30,00 kHz

0 till 1000 ms 0

91


Konfiguration av pulgivarens ingång som används som referens, med

frekvensgenerator

Referensen har ingen fast rotationsriktning, varför körriktning måste anges av styrkanalen (t.ex. logiska ingångar).

Min. och max. värden för ingångar:

Min. värdet motsvarar en min. referens om 0 % och max. värdet en max. referens om 100 %. Min. värdet kan vara större än max. värdet;

det kan även vara negativt.


100 %


100 %

0


(EIL)

[max. värde]

(EFr)

300 kHz


frekvens

0

[max. värde]

(EFr)


(EIL)


frekvens

300 kHz


100 %


(EIL)

0

[max. värde]

(EFr)

300 kHz


frekvens

Tilldelning av ett negativt värde som min. värde gör det möjligt att erhålla en referens med frekvens 0.

92


Pulsgivaren kan även konfigureras i menyn [1.4 MOTORSTYRNING] (drC-).

IEn-


EnS

nO

AAbb

Ab

A

EnC

nO

YES

dOnE

b [ENCODERKONFIGURAT.]

De parametrar som påverkar pulsgivaren är endast tillgängliga om ett pulsgivarkort finns installerat, och

möjliga alternativ beror på typen av kort.

M [Encoder signaltyp]

[AABB] (AAbb)

Parametern är tillgänglig om ett pulsgivarkort finns installerat.

Konfigureras enligt den typ av pulsgivare som används.

v [----] (nO): Inget kort.

v [AABB] (AAbb): För signalerna A, A-, B, B-.

v [AB] (Ab): För signalerna A, B.

v [A] (A): För signal A. Värdet är ej tillgängligt om [Encoderfunktion] (EnU) sida 94 = [Regl/överv.] (rEG).

M [Encoder kontroll]

[Ej utförd] (nO)

Kontroll av pulsgivare Se anvisningarna på sidan 74.

Parametern är tillgänglig om ett pulsgivarkort finns installerat och om [Encoderfunktion] (EnU) sida 94

skiljer sig från [Referens] (PGr).

v [Ej utförd] (nO): Kontroll ej genomförd.

v [Ja] (YES): Initierar övervakning av pulsgivaren.

v [Utförd] (dOnE): Kontroll har genomförts med tillfredsställande resultat.

Kontrollprocessen omfattar:

- kontroll av pulsgivarens/motorns rotationsriktning,

- kontroll av signaler (korrekt kabeldragning),

- kontroll av antal impulser/varv.

Om fel uppstår låses omvandlaren, [Encoderfel] (EnF).

93



b [ENCODERKONFIGURAT.] (fortsättning)

EnU

PGI

PGA

EIL

EFr

EFI

nO

SEC

rEG

PGr

EnC

PtG

M [Encoderfunktion]

[Nej] (nO)


v [Nej] (nO): Funktionen inaktiv. I detta fall är övriga parametrar ej tillgängliga.

v [Övervakn.] (SEC): Pulsgivaren används endast som hastighetssvar, i kontrollsyfte.

v [Regl/överv.] (rEG): Pulsgivaren används som hastighetssvar, för reglering och i kontrollsyfte. Denna

konfiguration görs automatiskt om omvandlaren är programmerad i closed loop, och är inte möjlig i föreliggande

fall.

v [Referens] (PGr): Pulsgivaren används som referens.

M [Antal pulser]

Antal impulser per varv för pulsgivaren.


M [RP referenstyp]

100 till 5000 1024

Parametern tillgänglig om [Encoderfunktion] (EnU) = [Referens] (PGr).

v [Encoder] (EnC): Pulsgivare används.

v [Frek.givare] (PtG): Frekvensgenerator används (referens utan fast rotationsriktning).

M [Värde min.frekvens]

-300 till 300 kHz 0

[Encoder] (EnC)

Parametern tillgänglig om [Encoderfunktion] (EnU) = [Referens] (PGr) och om [RP referenstyp] (PGA) =

[Frek.givare] (PtG).

Frekvens motsvarande min. hastighet

M [Värde max.frekvens]

0,00 till 300 kHz 300 kHz

Parametern tillgänglig om [Encoderfunktion] (EnU) = [Referens] (PGr) och om [RP referenstyp] (PGA) =

[Frek.givare] (PtG).

Frekvens motsvarande max. hastighet

M [Filter frekv-signal]

Parametern tillgänglig om [Encoderfunktion] (EnU) = [Referens] (PGr).


0 till 1000 ms 0

94



r1-

b [KONFIGURERING R1]

r1

nO

FLt

rUn

FtA

FLA

CtA

SrA

tSA

PEE

PFA

AP2

F2A

tAd

tS2

tS3

AtS

CnF0

CnF1

CnF2

CFP1

CFP2

CFP3

dbL

brS

PrM

MCP

LSA

AG1

AG2

AG3

P1A

P2A

PLA

EFA

USA

UPA

AnA

tHA

bSA

bCA

SSA

rtA

tJA

bOA

APA

AP3

AP4

rdY

M [R1 tilldelning]

[Inget fel] (FLt)

v [Nej] (nO): ej tilldelad

v [Inget fel] (FLt): Omvandlaren ej i felläge (relät normalt draget, faller vid fel eller vid spänningslös omvandlare)

v [Omv. i drift] (rUn): Omvandlare i drift

v [F-trsk.nådd] (FtA): Frekvenströskel uppnådd

v [Max. hastighet nådd] (FLA): Hög hastighet uppnådd

v [Strömtröskel nådd] (CtA): Strömtröskel uppnådd

v [Referensfrekv nådd] (SrA): Frekvensreferens uppnådd

v [Th. status M1 nådd] (tSA): Termisk status motor 1 uppnådd

v [Larm PID-fel] (PEE): PID-fellarm

v [Lrm PIDsvar] (PFA): PID-svarslarm

v [Larm AI2: 4-20mA] (AP2): Larmsignal 4-20 mA saknas för ingång AI2

v [Frekv-tröskel2 nådd] (F2A): Frekvenströskel 2 uppnådd

v [T.trösk.omv] (tAd): Omvandlarens termiska status uppnådd

v [Th. status M2 nådd] (tS2): Termisk status motor 2 uppnådd


v [Neg.mom.] (AtS): Negativt moment (bromsning)

v [Konf.0aktiv] (CnF0): Konfiguration 0 aktiv



v [Uppsättn. 1 aktiv] (CFP1): Parametergrupp 1 aktiv



v [DC-buss laddad] (dbL): DC-buss laddas

v [Bromsning] (brS): Omvandlaren bromsas

v [PWR avst.] (PRM): Omvandlaren låst av ingången ”Power removal”

v [Ström finns] (MCP): Motorström finns

v [Gbr. nådd] (LSA): Gränsläge uppnått

v [Larmgr. 1] (AGI): Larm grupp 1

v [Larmgr. 2] (AG2): Larm grupp 2

v [Larmgr. 3] (AG3): Larm grupp 3

v [Larm PTC1] (P1A): Larm PTC-element 1


v [Larm LI6=PTC] (PLA): Larm PTC-element LI6 = PTC

v [Larm externt fel] (EFA): Larm externt fel

v [Larm u-sp.] (USA): Larm underspänning

v [Varn. u-sp.] (UPA): Underspänningsvarning

v [Larm släpfel] (AnA): Larm hastighetsfel

v [Larm övertemp.omv] (tHA): Överhettning omvandlare

v [Rörelselarm] (bSA): Larm hastighet vid bromsning

v [Lrm b-kont] (bCA): Larm bromskontakt

v [Mom/strömgr. nådd] (SSA): Larm momentbegränsning

v [Mom-styrn] (rtA): Larm momentkontroll

v [Larm IGBT] (tJA): Larm IGBT

v [Br-motst.] (bOA): Larm temperatur bromsmotstånd

v [Larm option] (APA): Larm från kortet Controller Inside

v [Larm AI3: 4-20mA] (AP3): Larm signal 4–20 mA saknas för ingång AI3

v [Larm AI4 4-20mA] (AP4): Larm signal 4–20 mA saknas för ingång AI4

v [Driftklar] (rdY): Omvandlare driftklar

95



b [KONFIGURERING R1] (fortsättning)

r1d

r1S

r1H

POS

nEG

M [R1 fördröjning]

0 till 9999 ms 0

Statusändringen träder i kraft först efter konfigurerad tid, när informationen blir sann.

För tilldelningen [Inget fel] (FLt) är fördröjningen inte justerbar utan förblir 0.

M [R1 aktiv vid..]

Konfiguration av funktionslogik:

v [1]: status 1 när informationen är sann


För tilldelningen [Inget fel] (FLt) är konfigurationen [1 ] (1) ej ändringsbar.

M [R1 hålltid]

0 till 9999 ms 0

Statusändringen träder i kraft först efter konfigurerad tid, när informationen blir falsk.

För tilldelningen [Inget fel] (FLt) är hålltiden inte justerbar utan förblir 0.

r2-


[1 ] (1)

r2

r2d

r2S

r2H

bLC

LLC

OCC

EbO

tSY

dCO

POS

nEG


[Nej] (nO)

Identisk med R1 (se sidan 95), men dessutom med följande parametrar (visas i informationssyfte,

alternativen kan inte konfigureras utom i menyn [APPLIKATIONSFUNKT.] (Fun-)):

v [Bromsstyrn.] (bLC): Styrning av bromskontaktor

v [Nätkontakt.] (LLC): Styrning av nätkontaktor

v [Motorkont.] (OCC): Styrning av kontaktor efter omvandlare

v [Spolslut] (EbO): Spolslut (traverse-styrning)

v [Sync wobbl.] (tSY): Synkronisering ”Counter wobble”

v [DC-bus laddas] (dCO): Styrning av kontaktor för förladdning av DC-bussen


0 till 9999 ms 0

För tilldelningarna [Inget fel] (FLt), [Bromsstyrn.] (bLC), [Motorkont.] (OCC), [DC-bus laddas] (dCO) och

[Nätkontakt.] (LLC) är fördröjningen inte ändringsbar utan förblir 0.



[1 ] (1)




För tilldelningarna [Inget fel] (FLt), [Bromsstyrn.] (bLC), [DC-bus laddas] (dCO) och [Nätkontakt.] (LLC), är

konfigurationen [1 ] (1) inte ändringsbar.


0 till 9999 ms 0

För tilldelningarna [Inget fel] (FLt), [Bromsstyrn.] (bLC), [DC-bus laddas] (dCO) och [Nätkontakt.] (LLC) är

hålltiden inte justerbar utan förblir 0.


96



r3-



r3

r3d

r3S

r3H

POS

nEG


Identisk med R2


0 till 9999 ms 0

[Nej] (nO)





[1 ] (1)







0 till 9999 ms 0




r4-



r4


Identisk med R2 (se sidan 96).

[Nej] (nO)

r4d

r4S

r4H

POS

nEG


0 till 9999 ms 0





[1 ] (1)







0 till 9999 ms 0




97


LO1-


LO1

LO1d

LO1S

LO1H

LO2-

LO2

bLC

LLC

OCC

EbO

tSY

dCO

POS

nEG

b [KONFIGURERING LO1]


M [LO1 tilldelning]

[Nej] (nO)

Identisk med R1 (se sidan 95), men dessutom med följande parametrar (visas i informationssyfte,

alternativen kan inte konfigureras utom i menyn [APPLIKATIONSFUNKT.] (Fun-)):

v [Bromsstyrn.] (bLC): Styrning av bromskontaktor

v [Nätkontakt.] (LLC): Styrning av nätkontaktor

v [Motorkont.] (OCC): Styrning av kontaktor efter omvandlare

v [Spolslut] (EbO): Spolslut (traverse-styrning)

v [Sync wobbl.] (tSY): Synkronisering ”Counter wobble”

v [DC-bus laddas] (dCO): Styrning av kontaktor för förladdning av DC-bussen

M [LO1 fördröjning]

0 till 9999 ms 0




M [LO1 aktiv vid..]

[1 ] (1)






M [LO1 hålltid]

0 till 9999 ms 0







Identisk med LO1.

[Nej] (nO)

LO2d

LO2S

LO2H

POS

nEG


0 till 9999 ms 0





[1 ] (1)







0 till 9999 ms 0




98


LO3-


LO3




Identisk med LO1 (se sidan 98).

[Nej] (nO)

LO3d

LO3S

LO3H

LO4-

LO4

POS

nEG


0 till 9999 ms 0





[1 ] (1)







0 till 9999 ms 0







Identisk med LO1 (se sidan 98).

[Nej] (nO)

LO4d

LO4S

LO4H

POS

nEG


0 till 9999 ms 0





[1 ] (1)







0 till 9999 ms 0




99


Konfigurering av analoga utgångar

Min. och max. värden för utgångar:

Min. värdet för utgången, i V eller mA, motsvarar den undre gränsen för tilldelad parameter, och max. värdet den övre gränsen. Min. värdet

kan vara större än max. värdet:

Tilldelad parameter

övre gräns

Tilldelad parameter

övre gräns

undre

gräns


(AOLx eller

UOLx)

[max. värde]

(AOHx eller

UOHx)

20 mA

eller

10 V

utgång

ström eller


undre

gräns

[max. värde]

(AOHx eller

UOHx)


(AOLx eller

UOLx)

20 mA

eller

10 V

utgång

ström eller


Om utgångarna AO2 och AO3 är konfigurerade som bipolära utgångar:

värdena [min. värde] (UOLx) och [max. värde] (UOHx) är absoluta värden, men funktionen är symmetrisk. Om bipolära utgångar används

ska max. värdet alltid vara större än min. värdet.

Tilldelad

parameter

övre gräns

-10 V

undre gräns


(UOLx)

[max. värde]

(UOHx)

+10 V

Utgång


100


AO1-

AO1


b [KONFIGURERING AO1]

M [Tilldelning AO1]

[Motorfrekv.] (OFr)

nO

OCr

OFr

OrP

trq

Stq

OrS

OPS

OPF

OPE

OPI

OPr

tHr

tHd

OFS

tHr2

tHr3

Utr

Str

tqL

UOP

AO1t

AOL1

AOH1

UOL1

UOH1

AO1F

10U

0A

v [Nej] (nO): Ej tilldelad.

v [Motorström] (OCr): Ström i motorn, från 0 till 2 In (In = omvandlarens märkström enligt installationsmanualen

eller omvandlarens märkskylt).

v [Motorfrekv.] (OFr): Utgångsfrekvens, från 0 till [Max. utfrekvens] (tFr).

v [Utg. fr.ramp] (OrP): Från 0 till [Max. utfrekvens] (tFr).

v [Motormom.] (trq): Motormoment, från 0 till 3 gånger motorns märkmoment.

v [Sign. mom.] (Stq): Motormoment med viss riktning, från -3 till +3 gånger motorns märkmoment.

v [Sign. ramp] (OrS): Utgång från ramp med viss riktning, från - [Max. utfrekvens] (tFr) till + [Max.

utfrekvens] (tFr).

v [PID-refer.] (OPS): Referens för PI-regulatorn från [Min. PID-referens] (PIP1) till [Max. PID-referens]

(PIP2).

v [PID-svar] (OPF): Svar från PI-regulatorn från [PID-svar min.] (PIF1) till [PID-svar max.] (PIF2).

v [PID-fel] (OPE): PI-regulatorfel från - 5 % till + 5 % från ([PID-svar max.] (PIF2) - [PID-svar min.] (PIF1)).

v [PID-utsignal] (OPI): Utgång för PI-regulatorn från [Min. hastighet] (LSP) till [Max. hastighet] (HSP).

v [Motoreffekt] (OPr): Motoreffekt, från 0 till 2,5 gånger [Nom. motoreffekt] (nPr).

v [Term.motor] (tHr): Termisk status motor, från 0 till 200 % av den termiska märkstatusen.

v [Term. omv.] (tHd): Omvandlarens termiska status, från 0 till 200 % av den termiska märkstatusen.

v [Sign. utfrek.] (OFS): Frekvens för utgång med viss riktning, från - [Max. utfrekvens] (tFr) till + [Max.

utfrekvens] (tFr).

v [Term.mot. 2] (tHr2): Termisk status motor 2, från 0 till 200 % av den termiska märkstatusen.

v [Term.mot. 3] (tHr3): Termisk status motor 3, från 0 till 200 % av den termiska märkstatusen.

v [Osign.m-ref] (Utr): Referensmoment, från 0 till 3 gånger motorns märkmoment.

v [Sign.m-ref.] (Str): Referensmoment med viss riktning, från -3 till +3 gånger motorns märkmoment.

v [Mom-begr.] (tqL): Momentbegränsning, från 0 till 3 gånger motorns märkmoment.

v [Motorsp.] (UOP): Motorns spänning, från 0 till [Nom. motorspänng.] (UnS).

M [AO1 typ]

v [Spänning] (10U): Utgång spänning

v [Ström] (0A): Utgång ström

M [AO1 min. utsignal]

Parametern tillgänglig om [AO1 typ] (AO1t) = [Ström] (0A)

M [AO1 max. utsignal]



Parametern tillgänglig om [AO1 typ] (AO1t) = [Spänning] (10U)


Parametern tillgänglig om [AO1 typ] (AO1t) = [Spänning] (10U)

M [AO1 filter]



[Ström] (0A)

0 till 20,0 mA 20,0 mA

0 till 10,0 V 0 V

0 till 10,0 V 10,0 V

0 till 10,00 s 0 s

101


AO2-


AO2

AO2t

10U

0A

n10U

AOL2

AOH2

UOL2

UOH2

AO2F

AO3-

AO3

AO3t

10U

0A

n10U

AOL3

AOH3

UOL3

UOH3

AO3F


Tillgänglig om tilläggskortet VW3A3202 är monterat


Samma tilldelningar som AO1

M [AO2 typ]



v [Spänng.+/-] (n10U): Utgång spänning, bipolär






[Nej] (nO)


[Ström] (0A)

0 till 20,0 mA 20,0 mA

0 till 10,0 V 0 V

Parametern tillgänglig om [AO2 typ] (AO2t) = [Spänning] (10U) eller [Spänng.+/-] (n10U)


0 till 10,0 V 10,0 V



Filtrering av eventuella störningar


Tillgänglig om tilläggskortet VW3A3202 är monterat


Samma tilldelningar som AO1

M [AO3 typ]



v [Spänng.+/-] (n10U): Utgång spänning, bipolär






0 till 10,00 s 0 s

[Nej] (nO)


[Ström] (0A)

0 till 20,0 mA 20,0 mA

0 till 10,0 V 0 V



0 till 10,0 V 10,0 V



Filtrering av eventuella störningar

0 till 10,00 s 0 s

102


Med hjälp av följande undermenyer kan larmen grupperas i 1 till 3 grupper som var och en kan tilldelas ett relä eller en logisk utgång för

fjärrindikering. Grupperna kan även visas på den grafiska terminalen (se meny [6 BILD ÖVERVAKNING]) och hämtas i menyn [1.2 DRIFT-

PARAM. VISNING](SUP).

Om ett eller flera larm i en grupp utlöses aktiveras aktuell larmgrupp.


A1Cb

[DEFINIERA LARMGRP. 1]

PLA

P1A

P2A

EFA

USA

AnA

CtA

FtA

F2A

SrA

tSA

tS2

tS3

UPA

FLA

tHA

bSA

bCA

PEE

PFA

AP2

AP3

AP4

SSA

tAd

tJA

rtA

bOA

APA

UrA

Välj i följande lista:

v [LrmLI6=PTC] (PLA): Larm PTC-element LI6 = PTC



v [Larm externt fel] (EFA): Larm externt fel

v [Larm undersp.] (USA): Larm underspänning

v [Larm släpfel] (AnA): Larm hastighetsfel

v [Strömtröskel nådd] (CtA): Strömtröskel uppnådd

v [F-trsk.nådd] (FtA): Frekvenströskel uppnådd

v [Frekv-tröskel2 nådd] (F2A): Frekvenströskel 2 uppnådd

v [Referensfrekv nådd] (SrA): Frekvensreferens uppnådd

v [Th. status M1 nådd] (tSA): Termisk status motor 1 uppnådd



v [Varn. u-sp.] (UPA): Underspänningsvarning

v [Max. hastighet nådd] (FLA): Hög hastighet uppnådd

v [Larm övertemp.omv] (tHA): Överhettning omvandlare

v [Larm laströrelse] (bSA): Larm hastighet vid bromsning

v [Larm bromskontakt] (bCA): Larm bromskontakt

v [Larm PID-fel] (PEE): PID-fellarm

v [Larm PID-svar] (PFA): PID-svarslarm

v [Larm AI2: 4-20mA] (AP2): Larmsignal 4–20 mA saknas för ingång AI2



v [Mom/strömgr. nådd] (SSA): Larm momentbegränsning

v [T.trösk.omv] (tAd): Omvandlarens termiska status uppnådd

v [Larm IGBT] (tJA): Larm IGBT

v [Larm momentstyrn.] (rtA): Larm momentkontroll

v [Larm bromsmotst.] (bOA): Larm temperatur bromsmotstånd

v [Larm från option] (APA): Larm från tilläggskort.

v [Undersp. återmatn.] (UrA): Reserverad.

Se anvisningarna för att välja flera parametrar, sidan 26 för den inbyggda terminalen, sidan 17 för den grafiska

terminalen.

A2Cb


Identisk med [DEFINIERA LARMGRP. 1] (A1C-)

A3Cb


Identisk med [DEFINIERA LARMGRP. 1] (A1C-)

103

[1.6 KONFIG STYRKANAL(ER)] (CtL-)



HUVUDMENY


2 ACCESSNIVÅ


4 LÖSENORD

5 SPRÅK

Code

Quick

ENT








Code > Quick

1.6 KONFIG STYRKANAL(ER)









ENT


1.6 KONFIG STYRKANAL(ER)

Ref.kanal 1

Inhibering back

STOP-prioritet

Styrningsprofil

Växla styrn-källa

Code > Quick



XXX


ENT

ESC

SIM-

ESC

I-O-

ESC

CtL-

ENT

ESC

KONFIG STYRKANAL(ER)

ESC

FUn-

ESC

LAC-

104


Parametrarna i menyn [1.6 KONFIG STYRKANAL(ER)] (CtL) kan endast ändras vid stopp, utan startorder.

Kommando- och referenskanaler

Start- och stopporder samt referensvärden kan ges på följande sätt:

Styrning

• Plint: logiska ingångar LI

• Grafisk terminal

• Integrerad Modbus

• Integrerad CANopen

• Kommunikationskort

• Controller Inside-kort


• Plint: analoga ingångar AI, frekvensingång RP, pulsgivare

• Grafisk terminal

• Integrerad Modbus

• Integrerad CANopen

• Kommunikationskort

• Controller Inside-kort

• Öka/minska via plint

• Öka/minska via den grafiska terminalen

Altivar 71 kan anpassas till olika behov:

• [Serie 8] (SE8): Kan ersätta en Altivar 58. Se migreringsmanual.

• [Gemensam] (SIM): Kommando och referens kommer från samma kanal.

• [Separat] (SEP): Kommando och referens kan komma från olika kanaler.

I dessa profiler sker styrning via kommunikationsbussen enligt standarden DRIVECOM med endast 5 bitar fritt tilldelningsbara (se manualen

för kommunikationsparametrar). Det går inte att använda applikationsfunktionerna för kommunikation.

• [I/O-profil] (IO): Kommando och referens kan komma från olika kanaler. Denna profil tillåter både enkel och utökad användning via

kommunikationsinterfacet.

Kommandona kan ges av logiska ingångar på plint eller av kommunikationsbussen.

Om kommandona ges via en buss är de tillgängliga i form av ett register som fungerar som en virtuell plint och endast omfattar logiska

ingångar.

Applikationsfunktionerna kan tilldelas bitar av detta ord. Samma bit kan ha flera olika tilldelningar.

Obs! Stoppordrar från plint förblir aktiva även om plint inte är den aktiva styrkanalen.

Obs! I den integrerade Modbus-kanalen grupperas två fysiska kommunikationsportar:

- nätanslutningen för Modbus

- HMI-anslutningen för Modbus

Omvandlaren gör ingen skillnad på dessa två portar, men känner igen den grafiska terminalen oavsett vilken port den är ansluten till.

105


Referenskanal för profilerna [Gemensam] (SIM), [Separat] (SEP) och [I/O-profil] (IO),

om PID ej är konfigurerad

[Växling Ref. 1B]

H/>

[Ref.kanal1]

2H$

2H$> FRA

[Ref.kanal1b]

[Adderande ref. 2]

;-%


;-&

[Subtr. ref 2]

@-%


@-&

[Multipl. referens 2]

8-%

[Multipl. referens 3]

8-&

(FRA + SA2 + SA3 - dA2 - dA3) x MA2 x MA3

Förinställda

hastigheter

nO

(SP1)

SP2

SP16

Öka/Minska runt

en referens

Grafisk

terminal

nO

0V

72H

nO

AI1

AI2

AI3

AI4

LCC

LI

Joggdrift

279/

Obs! Lokal forcering är inaktiv

vid [I/O-profil].

[Ref.kanal2]

2H%

[PID REGULATOR]

nO

PID ej tilldelad

Teckenförklaring:

:52

Kanal 2

Kanal 1

nO

H2/


LI

[Max.

hastighet]

Ramper

HSP ACC DEC

nO

FrH

LSP AC2 DE2

[Min. hastighet]

279

Lokal forcering

rFr

Parameter:

Den svarta fyrkanten motsvarar tilldelning

enligt fabriksinställningen.

Referensvärden

Fr1, SA2, SA3, dA2, dA3, MA2, MA3:

• plint, grafisk terminal, integrerad Modbus, integrerad CANopen, kommunikationskort, Controller Inside-kort

Fr1b, för SEP och IO:


Fr1b, för SIM:

• plint, tillgänglig endast om Fr1 = plint

Fr2:

• plint, grafisk terminal, integrerad Modbus, integrerad CANopen, kommunikationskort, Controller Inside-kort, och Öka/Minska

OBS! Konfigurationen av [Ref.kanal1b] (Fr1b) och [Växling Ref. 1B] (rCb) görs i menyn [APPLIKATIONSFUNKT.] (Fun-).

106


Referenskanal för profilerna [Gemensam] (SIM), [Separat] (SEP) och [I/O-profil] (IO),

om PID är konfigurerad med PID-referenser via plint

[Växling Ref. 1B]

H/>

[Ref.kanal1]

2H$

2H$> FRA

[Ref.kanal1b]


;-%


;-&


@-%


@-&

FRA + SA2 + SA3 - dA2 - dA3

A

PID

Se sidan 159

B

0V

72H

Grafisk


279/

nO

AI1

AI2

AI3

AI4

LCC

OBS! Lokal forcering är

inaktiv vid [I/O-profil].

[Ref.kanal2]

2H%


Kanal 1

Kanal 2

H2/


LI

[Max.

hastighet]

Ramper (1)

HSP ACC DEC

nO

FrH

rFr

LSP AC2 DE2


279


Parameter:

Den svarta fyrkanten motsvarar tilldelning

enligt fabriksinställningen.

Referensvärden

Fr1:


Fr1b, för SEP och IO:


Fr1b, för SIM:

• plint, tillgänglig endast om Fr1 = plint

SA2, SA3, dA2, dA3:

• endast plint

Fr2:

• plint, grafisk terminal, integrerad Modbus, integrerad CANopen, kommunikationskort, Controller Inside-kort, och Öka/Minska

(1) Ramper inaktiva om PID är aktiv i automatiskt läge.

OBS! Konfigurationen av [Ref.kanal1b] (Fr1b) och [Växling Ref. 1B] (rCb) görs i menyn [APPLIKATIONSFUNKT.] (Fun-).

107


Styrkanal för profil [Gemensam] (SIM)

Ej separerad kommando- och hastighetsreferens

Styrkanalen beror på hastighetsreferenskanalen. Parametrarna Fr1, Fr2, rFC, FLO och FLOC är gemensamma för hastighetsreferens och

kommando.

Exempel: om referens Fr1 = AI1 (analog ingång via plint) sker styrning via LI (logisk ingång via plint).

279/

LI

nO

AI1

AI2

[Ref.kanal1]

2H$

AI3

AI4

(RUN/STOP

FWD/REV)

LCC


LI

[Växling styrkanal]

[Växling ref. 2]

H2/

/4/2

nO

279


2H%

[Ref.kanal2]

SIM


STOP

nO

YES

LI

:;I

CMD

(prioritet STOP-tangent)

Fram

Back

STOP


Parameter:

Den svarta fyrkanten motsvarar

tilldelning enligt fabriksinställningen

108


Styrkanal för profil [Separat] (SEP)

Separerad kommando- och hastighetsreferens

Parametrarna FLO och FLOC är gemensamma för hastighetsreferens och kommando.

Exempel: om hastighetsreferens ges via lokal forcering via AI1 (analog ingång till plint) sker lokal

forcering via LI (logisk ingång till plint).

Styrkanalerna Cd1 och Cd2 fungerar oberoende av referenskanalerna Fr1, Fr1b och Fr2.

279/

LI

nO

AI1

AI2

[Styrkanal 1]

/@$

(RUN/STOP

FWD/REV)

AI3

AI4

LCC

Grafisk


LI

[Växla styrn-källa]

//;


/4/2

279 Lokal forcering

SEP

nO

/@%

[Styrkanal 2]

Grafisk


STOP

nO

YES

CMD

:;I


Fram

Back

STOP


Parameter:

Den svarta fyrkanten motsvarar tilldelning enligt

fabriksinställning, utom för [Växling styrkanal].

Styrsignaler

Cd1, Cd2:


109


Styrkanal för profil [I/O-profil] (IO)

Separat referens och kommando, som för profil [Separat] (SEP)

Styrkanalerna Cd1 och Cd2 fungerar oberoende av referenskanalerna Fr1, Fr1b och Fr2.

[Styrkanal 1]

/@$

OBS! Lokal forcering är

inaktiv vid [I/O-profil].

LI

[Växla styrn-källa]

//;


/4/2

279 Lokal forcering

I/O

nO

nO

CMD

Fram

Back

STOP

Grafisk


STOP

YES

/@%

[Styrkanal 2]

:;I



Parameter:

Den svarta fyrkanten motsvarar tilldelning enligt

fabriksinställning, utom för [Växling styrkanal].

Styrsignaler

Cd1, Cd2:


110


Styrkanal för profil [I/O-profil] (IO)

Val av styrkanal:

Ett kommando eller en åtgärd kan tilldelas:

• till en fast kanal genom att en ingång LI eller en bit Cxxx väljs:

- om t.ex. LI3 väljs utlöses denna åtgärd alltid av LI3, oavsett växlad styrkanal.

- om t.ex. C214 väljs utlöses denna åtgärd alltid av CANopen som är integrerad i bit 14, oavsett växlad styrkanal.

• till en växlingsbar kanal genom att en bit CDxx väljs:

- om t.ex. CD11 väljs utlöses denna åtgärd alltid av

LI12 om plintkanalen är aktiv,

C111 om den integrerade Modbus-kanalen är aktiv,

C211 om den integrerade CANopen-kanalen är aktiv,

C311 om kanalen för kommunikationskortet är aktiv,

C411 om kanalen för kortet Controller Inside är aktiv.

Om den aktiva kanalen är den grafiska terminalen är de funktioner och kommandon som tilldelats växlingsbara interna bitar CDxx inaktiva.

OBS!

• CD14 och CD15 kan endast användas för växling mellan två nät, de motsvarar ingen logisk ingång.

Plint Integrerad Modbus Integrerad CANopen Kommunikationskort Controller Inside-kort Intern växlingsbar bit

CD00

LI2 (1) C101 (1) C201 (1) C301 (1) C401 (1) CD01

LI3 C102 C202 C302 C402 CD02

LI4 C103 C203 C303 C403 CD03

LI5 C104 C204 C304 C404 CD04

LI6 C105 C205 C305 C405 CD05

LI7 C106 C206 C306 C406 CD06

LI8 C107 C207 C307 C407 CD07

LI9 C108 C208 C308 C408 CD08

LI10 C109 C209 C309 C409 CD09

LI11 C110 C210 C310 C410 CD10

LI12 C111 C211 C311 C411 CD11

LI13 C112 C212 C312 C412 CD12

LI14 C113 C213 C313 C413 CD13

- C114 C214 C314 C414 CD14

- C115 C215 C315 C415 CD15

(1)Om [2/3-trådsstyrning] (tCC) sidan 82 = [3-tråd] (3C), är LI2, C101, C201, C301 och C401 ej tillgängliga.

111


Villkor för tilldelning av logiska ingångar och kommandobitar

För alla kommandon eller funktioner som kan tilldelas en logisk ingång eller en kommandobit gäller följande:

[LI1] (LI1)

till

[LI6] (LI6)

[LI7] (LI7)

till

[LI10] (LI10)

[LI11] (LI11)

till

[LI14] (LI14)

[C101] (C101)

till

[C110] (C110)

[C111] (C111)

till

[C115] (C115)

[C201] (C201)

till

[C210] (C210)

[C211] (C211)

till

[C215] (C215)

[C301] (C301)

till

[C310] (C310)

[C311] (C311)

till

[C315] (C315)

[C401] (C401)

till

[C410] (C410)

[C411] (C411)

till

[C415] (C415)

[CD00] (Cd00)

till

[CD10] (Cd10)

[CD11] (Cd11)

till

[CD15] (Cd15)

Omvandlare med eller utan tillval

Med kort för logiska ingångar/utgångar VW3A3201

Med kort för utökade ingångar/utgångar VW3A3202

Med integrerad Modbus i [I/O-profil] (IO)

Med integrerad Modbus i valfri profil

Med integrerad CANopen i [I/O-profil] (IO)

Med integrerad CANopen i valfri profil

Med kommunikationskort i [I/O-profil] (IO)

Med kommunikationskort i valfri profil

Med Controller Inside-kort i [I/O-profil] (IO)

Med Controller Inside-kort i valfri profil

I [I/O-profil] (IO)

Oavsett profil

Obs! I profilen [I/O-profil] (IO) är LI1 ej tillgänglig och om [2/3-trådsstyrning] (tCC) sidan 82 = [3-tråd] (3C) är även LI2, C101, C201,

C301 och C401 ej tillgängliga.


VARNING!

Ej aktiva styrkanaler övervakas inte (ingen låsning vid fel om avbrott från kommunikationsbussen inträffar). Försäkra dig

om att de kommandon och funktioner som tilldelats bitarna C101 till C415 inte utgör någon risk vid eventuellt avbrott från

aktuell kommunikationsbuss.


112



Fr1 M [Ref.kanal1] [AI1] (AI1)

rIn

PSt

CHCF

AI1

AI2

AI3

AI4

LCC

Mdb

CAn

nEt

APP

PI

PG

nO

YES

nO

YES

SE8

SIM

SEP

IO

v [AI1] (AI1): Analog ingång


v [AI3] (AI3): Analog ingång, om tilläggskortet VW3A3202 är monterat


v [HMI] (LCC): Grafisk terminal

v [Modbus] (Mdb): Integrerad Modbus

v [CANopen] (CAn): Integrerad CANopen

v [Komm-kort] (nEt): Kommunikationskort (om monterat)

v [Progr-kort] (APP): Controller Inside-kort (om monterat)

v [Pulsing. RP] (PI): Frekvensingång, om tilläggskortet VW3A3202 är monterat

v [Encoder] (PG): Pulsgivaringång om pulsgivarkort är monterat

[Nej] (nO)

M [Inhibering back]

v [Nej] (nO)

v [Ja] (YES)

Inhibering av back avser ej riktningskommandon som ges på logiska ingångar:

- back-kommando från logisk ingång beaktas,

- back-kommando från grafisk terminal beaktas inte,

- back-kommando från nätet beaktas inte,

- inverterad hastighetsreferens från PID, adderande ingång osv betraktas som referens 0.

[Ja] (YES)

M [STOP-prioritet]

v [Nej] (nO)

v [Ja] (YES): Ger prioritet åt STOP-knappen på den grafiska terminalen om verifierad styrkanal inte är den

grafiska terminalen.

För att ändra tilldelningen av [STOP-prioritet] (PSt) ska ”ENT” tryckas in i 2 sekunder.

Detta stopp sker med fri utrullning. Om den aktiva styrkanalen är den grafiska terminalen utförs stoppet enligt

[Stopptyp] (Stt) sidan 128 oavsett hur [STOP-prioritet] (PSt) är konfigurerad.

M [Styrningsprofil]

[Gemensam] (SIM)

v [Serie 8] (SE8): Utbytbarhet med ATV58 (se migreringsmanualen). Med profilen [Serie 8] (SE8) kan, t.ex. via

PowerSuite, en konfiguration från omvandlaren ATV58 laddas in i en ATV71 som konfigurerats med denna

profil. Tilldelningen kan inte göras om ett Controller Inside-kort är monterat.

OBS! Konfigurationsändringar på en ATV71 får endast göras med PowerSuite när omvandlaren har

denna konfiguration. I annat fall kan vi inte garantera att maskinen fungerar som önskat.

v [Gemensam] (SIM): Ej separerad kommando- och hastighetsreferens

v [Separat] (SEP): Separerad kommando- och hastighetsreferens Denna tilldelning är ej tillgänglig i [I/O-profil]

(IO).

v [I/O-profil] (IO): I/O-profil.

När [Serie 8] (SE8) väljs och [I/O-profil] (IO) avmarkeras återgår omvandlaren automatiskt till

fabriksinställningarna. Fabriksinställningarna gäller endast menyn [1 MENY OMVANDLARE], förutom

[1.9 KOMMUNIKATION] och [1.14 PROGRAMMERB. KORT].

- Om grafisk terminal används visas en skärmbild där åtgärden utförs. Följ anvisningarna på skärmen.

- Om inbyggd terminal används måste man trycka 2 sekunder på ”ENT”.

113



CCS

Cd1

Cd2

M [Växla styrn-källa]

Parametern tillgänglig om [Profil] (CHCF) = [Separat] (SEP) eller [I/O-profil] (IO)

v [Kan.1 aktiv] (Cd1): [Styrkanal 1] (Cd1) aktiv (ingen växling)

v [Kan.2 aktiv] (Cd2): [Styrkanal 2] (Cd2) aktiv (ingen växling)

[Kan.1 aktiv] (Cd1)

LI1

-

-

-

v [LI1] (LI1)

:

:

v [...] (...): Se Villkor för tilldelning..., sidan 112, förutom CDOO till CD14.

När ingången eller aktuell bit har status 0 är [Styrkanal 1] (Cd1) aktiv.

När ingången eller aktuell bit har status 1 är [Styrkanal 2] (Cd2) aktiv.

Cd1 M [Styrkanal 1] [Plint] (tEr)

tEr

LCC

Mdb

CAn

nEt

APP

v [Plint] (tEr): Plintar

v [Graf.term] (LCC): Grafisk terminal





Parametern tillgänglig om [Styrningsprofil] (CHCF) = [Separat] (SEP) eller [I/O-profil] (IO).

Cd2 M [Styrkanal 2]

[Modbus] (Mdb)

tEr

LCC

Mdb

CAn

nEt

APP

v [Plint] (tEr): Plintar






Parametern tillgänglig om [Profil] (CHCF) = [Separat] (SEP) eller [I/O-profil] (IO).

rFC M [Växling. Ref. 2]

[Kan.1 aktiv] (Fr1)

Fr2

Fr1

Fr2

LI1

-

-

-

nO

AI1

AI2

AI3

AI4

UPdt

LCC

Mdb

CAn

nEt

APP

PI

PG

v [Kan.1 aktiv] (Fr1): ingen växling, [Ref.kanal1] (Fr1) aktiv

v [Kan.2 aktiv] (Fr2): ingen växling, [Ref.kanal2] (Fr2) aktiv

v [LI1] (LI1)

:

:

v [...] (...): Se Villkor för tilldelning..., sidan 112, förutom CDOO till CD14.

När ingången eller aktuell bit har status 0 är [Ref.kanal1] (Fr1) aktiv.

När ingången eller aktuell bit har status 1 är [Ref.kanal2] (Fr2) aktiv.

[Nej] (nO)

M [Ref.kanal2]

v [Nej] (nO): Ej tilldelad Om [Styrningsprofil] (CHCF) = [Gemensam] (SIM) sker styrningen via plint med

referens 0. Om [Styrningsprofil] (CHCF) = [Separat] (SEP) eller [I/O-profil] (IO) är referensen 0.





v [+/- via LI] (UPdt): Kommando Öka/Minska






v [Pulsing. RP] (PI): Frekvensingång, om tilläggskortet VW3A3202 är monterat

v [Encoder] (PG): Pulsgivaringång om pulsgivarkort finns

114



COP M [Kopiera kanal 1 2]

[Nej] (nO)

nO

SP

Cd

ALL

Gör det möjligt att kopiera referensen och/eller pågående kommando som beordrar växlingen, t.ex. för att

förhindra ryck.

Om [Styrningsprofil] (CHCF) sidan 113 = [Gemensam] (SIM) eller [Separat] (SEP), sker kopieringen endast

från kanal 1 till kanal 2.

Om [Styrningsprofil] (CHCF) = [I/O-profil] (IO), kan kopiering ske i båda riktningarna.

v [Nej] (nO): Ingen kopiering

v [Referens] (SP): Kopiering av referens

v [Styrning] (Cd): Kopiering av styrning

v [Styrn + ref.] (ALL): Kopiering av styrning och referens

- Det går inte att kopiera en referens eller ett kommando till en plintkanal.

- Den kopierade referensen är FrH (före ramp) utom om referensen för destinationskanalen ges genom öka/

minska. I så fall är det referens rFr (efter ramp) som kopieras.

VARNING!


En kopiering av styrning och/eller referens kan medföra ändring av rotationsriktningen.

Försäkra dig om att detta kan ske utan risk.


115


Den grafiska terminalen kan väljas som styrkanal och/eller referens. Dess funktioner kan konfigureras.

Parametrarna på denna sida är endast tillgängliga från den grafiska terminalen, inte från den inbyggda terminalen.

Anmärkningar:

• Styrning och/eller referens för terminalen är endast aktiv om styr- och/eller referenskanalerna från terminalen är aktiva. Detta gäller

med undantag av [Pl/Gr.term] (Styrning via terminal), som har prioritet framför dessa kanaler. Om knappen [Pl/Gr.term] (Styrning via

terminal) trycks in en andra gång återgår styrningen till vald kanal.

• Styrning och referens via terminalen är inte möjligt om terminalen är ansluten till flera omvandlare.

• Jogg-funktionerna, förinställda hastigheter och Öka/Minska är endast tillgängliga om [Styrningsprofil] (CHCF) = [Gemensam] (SIM).

• Funktionerna förvalda PID-referenser är endast tillgängliga om [Styrningsprofil] (CHCF) = [Gemensam] (SIM) eller [Separat] (SEP).

• Funktionen [Pl/Gr.term] (Styrning via terminal) är tillgänglig oavsett [Styrningsprofil] (CHCF).

Benämning/beskrivning Inställningsområde Fabriksinställning

M [Tilldeln. tangent F1]

[Nej]

v [Nej]: Ej tilldelad

v [Jogg]: Jogg-drift

v [Förin.hast. 2]: Ett tryck på knappen ger startorder i den 2:a förinställda hastigheten [Förin.hast. 2] (SP2) sidan 135. För att

stoppa omvandlaren trycker du på STOP.

v [Förin.hast. 3]: Ett tryck på knappen ger startorder i den 3:e förinställda hastigheten [Förin.hast. 3] (SP3) sidan 135. För att

stoppa omvandlaren trycker du på STOP.

v [PID-refer. 2]: Ger en PID-referens som är lika med den 2 a förvalda PID-referensen [Förinst. PID-ref. 2] (rP2) sidan 166, utan

att ge startorder. Fungerar endast om [Ref.kanal1] (Fr1) = [Graf.term] (LCC). Kan inte användas med funktionen [Pl/Gr.term].

v [PID-refer. 3]: Ger en PID-referens som är lika med den 3 e förvalda PID-referensen [Förinst. PID-ref. 3] (rP3) sidan 166, utan

att ge startorder. Fungerar endast om [Ref.kanal1] (Fr1) = [Graf.term] (LCC). Kan inte användas med funktionen [Pl/Gr.term].

v [Öka]: Öka, fungerar endast om [Ref.kanal2] (Fr2) = [Graf.term] (LCC). Ett tryck på knappen ger startorder till omvandlaren

och ökar hastigheten. För att stoppa omvandlaren trycker du på STOP.

v [Minska]: Minska, fungerar endast om [Ref.kanal2] (Fr2) = [Graf.term] (LCC) och om en annan funktion är tilldelad [Öka]. Ett

tryck på knappen ger startorder till omvandlaren och minskar hastigheten. För att stoppa omvandlaren trycker du på STOP.

v [Pl/Gr.term]: Styrning via terminalen: har prioritet framför [Växla styrn-källa] (CCS) och [Växling ref. 2] (rFC).


Identisk med [Tilldeln. tangent F1].





M [Styrn.via graf-term.]

[Nej]

[Nej]

[Nej]

[Stopp]

Om funktionen [Pl/Gr.term] är tilldelad en knapp och är aktiv, definierar denna parameter beteendet då kontrollen återgår till den


v [Stopp]: Beordrad körriktning och referens för föregående kanal kopieras igen (för beaktande vid nästa startorder), men omvandlaren

stoppas.

v [Kopi. styrn.]: Beordrad körriktning och referens för föregående kanal kopieras, omvandlaren stoppas inte.

116




HUVUDMENY


2 ACCESSNIVÅ


4 LÖSENORD

5 SPRÅK

Code

Quick



ENT








Code > Quick

1.6 STYRNING









ENT



VÄXLING AV REFERENS

REFERENSOPERATIONER

RAMP

KONFIG. STOPPTYP

AUTOM. DC-INJICERING

Code > Quick

Med inbyggd terminal: Översikt över funktioner:


XXX Visning av omvandlarens status

ESC

ESC

ESC

ESC

ESC

ENT

SIM-

CtL-

FUn-

FLt-

LAC-

ENT

ESC

APPLIKATIONSFUNKT.

Kod Benämning Sida

rEF- [VÄXLING AV REFERENS] 123

OAI- [REFERENSOPERATIONER] 124

rPt- [RAMP] 125

Stt- [KONFIG. STOPPTYP] 128

AdC- [AUTOM. DC-INJICERING] 130

JOG- [JOGGNING] 132

PSS- [FÖRINSTÄLLDA HASTIGH] 134

UPd- [ÖKA/MINSKA] 137

SrE- [ÖKA/MINSKA RUNT.REF.] 139

SPM- [REFERENSMINNE] 140

FLI- [MAGNETISERING VIA LI] 141

LSt- [DEFINIT. AV ÄNDLÄGEN] 143

bLC- [BROMSLOGIK] 148

ELM- [LASTVÄGNING] 154

HSH- [HÖGHASTIGHETSLYFT] 158

PId- [PID REGULATOR] 163

Pr1- [FÖRINST. PID-REFERENS.] 166

tOr- [MOMENTSTYRNING] 168

tOL- [MOMENTBEGRÄNSNING] 171

CLI- [2:a STRÖMBEGRÄNSN.] 172

LLC- [STYRN. NÄTKONTAKTOR] 174

OCC- [STYRN. MOTORKONT.] 176

LPO- [POSIT. VIA GRÄNSLÄGEN] 179

MLP- [BYTE PARAMETERUPPS.] 181

MMC- [MULTIMOTORKONFIG.] 185

tnL- [AUTOTUNING VIA LI] 185

trO- [TRAVERSE STYRNING] 191

rFt- [EVAKUERINGSFUNKT.] 193

dCO- [MATNING DC-BUSS] 194

117


Parametrarna på menyn [1.7 APPLIKATIONSFUNKT.] (FUn-) kan endast ändras vid stopp, utan startorder, med undantag för parametrar

som har tecknet i kolumnen Kod. Dessa parametrar kan ändras under drift och vid stopp.

OBS! Kompatibilitet mellan funktioner

Valet av applikationsfunktioner begränsas av antalet in- och utgångar samt av att vissa funktioner inte är kompatibla med varandra.

De funktioner som inte finns upptagna i tabellen nedan är kompatibla med varandra.

När det finns inkompatibilitet mellan funktioner hindrar den först konfigurerade funktionen konfigurering av andra funktioner.

Nedanstående funktioner kan tilldelas en av ingångarna eller utgångarna.

En och samma ingång kan aktivera flera funktioner samtidigt (till exempel riktning back och alternativ ramp). Det är dock viktigt att

kontrollera att funktionerna kan användas samtidigt. En ingång kan endast tillldelas till flera funktioner på nivåerna [Avancerad] (AdU)

och [Expert] (EPr).

Före tilldelning av ett kommando, en referens eller en funktion till en ingång eller utgång, måste du kontrollera att ingången eller

utgången inte redan har tilldelats, och att ingen annan ingång eller utgång har tilldelats en inkompatibel eller icke önskvärd

funktion.

Omvandlarens fabriksinställning eller makrokonfigurationer konfigurerar automatiskt vissa funktioner som kan förhindra tilldelning av

andra funktioner.

Det kan bli nödvändigt att avkonfigurera en eller flera funktioner för att kunna konfigurera en annan. Kontrollera kompatibiliteten i

tabellen som följer.

118


Kompatibilitetstabell

Referensoperationer (sidan 124)

Öka/minska (3) (sidan 137)

Gränslägesfunktion (sidan 143)

Förinställda hastigheter (sidan 134)

PID-regulator (sidan 163)

Traverse-styrning (sidan 191)

Joggning (sidan 132)

Bromsstyrning (sidan 148)

Flygande start (sidan 199)

Stopp via DC-injicering (sidan 128)

Snabbstopp (sidan 128)

Stopp med fri utrullning (sidan 128)

Öka/minska kring en referens (sidan 139)

Höghastighetslyft (sidan 158)

Momentstyrning (sidan 168)

Lastutjämning (sidan 78)

Referensoperationer (sidan 124) A p(4) A p(1)

Positionering via gränslägen (sidan 179)

Synkronmotor (sidan 71)

Öka/minska (3) (sidan 137) p p p(1)

Gränslägesfunktion (sidan 143)

p

Förinställda hastigheter (sidan 134) X A p(1)

PID-regulator (sidan 163) p(4) p p p p p p p(1) p p

Traverse-styrning (sidan 191) p p p p p p(1)

Joggning (sidan 132) X p X p p p p p p(1)

Bromsstyrning (sidan 148) p p p p p p

Flygande start (sidan 199) p p(1)

Stopp via DC-injicering (sidan 128) p p(2) A p

Snabbstopp (sidan 128) p(2) A

Stopp med fri utrullning (sidan 128) X X

Öka/minska kring en referens (sidan 139) p p p p(1)

Höghastighetslyft (sidan 158) p p p p p

Momentstyrning (sidan 168) p(1) p(1) p(1) p(1) p(1) p(1) p p(1) p(1) p p p(1) p

Lastutjämning (sidan 78) p p

Positionering via gränslägen (sidan 179) p p p(1)

Synkronmotor (sidan 71) p p p

(1)Momentstyrningen och dess funktioner är endast inkompatibla medan momentstyrningsläget är aktivt.

(2)Den först aktiverade av dessa två stopptyper får prioritet över den andra.

(3)Utom vid särskild användning med referenskanal Fr2 (se översikterna på sidorna 106 och 107).

(4)Endast multipliceringsreferensen är inkompatibel med PID-regulatorn.

Ej kompatibla funktioner Kompatibla funktioner Berörs ej

Prioriterade funktioner (funktioner som inte kan vara aktiverade samtidigt):

Den funktion som är markerad med pil har prioritet över den andra.

Stoppfunktioner har prioritet över startorder.

Förinställda hastighetsreferenser via logisk ingång har prioritet över analoga referensingångar.

OBS! Kompatibilitetstabellen gäller inte de kommandon som kan tilldelas den grafiska terminalens knappar (sidan 116).

119


Ej kompatibla funktioner

Följande funktioner är ej tillgängliga eller inaktiva i de situationer som beskrivs nedan:

Automatisk återstart

Endast möjligt för styrningstyperna [2/3-trådsstyrning] (tCC) = [2-tråd] (2C) och [Typ av 2-trådsstyrn] (tCt) = [Nivå] (LEL) eller [Prior. fram]

(PFO). Se sidan 82.

Automatisk återhämtning (flygande start)

Endast möjligt för styrningstyperna [2/3-trådsstyrning] (tCC) = [2-tråd] (2C) och [Typ av 2-trådsstyrn] (tCt) = [Nivå] (LEL) eller [Prior. fram]

(PFO). Se sidan 82.

Denna funktion är låst om stopp via automatisk DC-injicering [Autom DC-injicering] (AdC) = [Kontinuerlig] (Ct). Se sidan 130.

I menyn driftparametervisning SUP- (sidan 41) visas de funktioner som tilldelats ingångarna så att kompatibiliteten kan kontrolleras.

När en funktion har tilldelats visas på den grafiska terminalen på det sätt som visas i bilden nedan:



VÄXLING AV REFERENS


RAMP



Code > Quick

JOGGNING

Om du vill tilldela en funktion som är inkompatibel med en annan, redan tilldelad

funktion visas ett larmmeddelande:



INKOMPATIBLITET

Funktionen kan inte tilldelas eftersom

en inkompatibel funktion redan valts.

Se programmeringsmanualen.

Tryck ENT eller ESC för att fortsätta.


COMP blinkar tills du trycker på ENT eller ESC.

När du tilldelar en logisk eller analog ingång, en referenskanal eller en bit till en

funktion kan du visa de funktioner som eventuellt redan har aktiverats via denna

ingång, bit eller kanal med hjälp av knappen HELP.

120


När du tilldelar en logisk eller analog ingång, en referenskanal eller en bit som redan

har tilldelats till en annan funktion visas följande displayer:


RUN +50.00Hz 1250A +50.00Hz

VARNING ! TILLDELAD TILL

Växling ref 2

ENT för att fortsätta

[ESC->Annuler

Om accessnivån tillåter denna nya tilldelning aktiveras den när du trycker på ENT.

Om accessnivån inte tillåter den nya tilldelningen visas följande när du trycker på ENT:

RUN +50.00Hz 1250A +50.00Hz

FÖRBJUDEN TILLDELN.

Ta bort tilldelning på aktuell

funktion eller välj ”Avancerad

access”


Koden för den första funktionen som redan är tilldelad visas och blinkar.

Om accessnivån tillåter denna nya tilldelning aktiveras den när du trycker på ENT.

Om accessnivån inte tillåter den nya tilldelningen händer ingenting när du trycker på ENT, men meddelandet fortsätter att blinka. Du

kommer endast tillbaka från displayen genom att trycka på ESC.

121


Adderare/subtraherare/multiplicerare

Fr1 eller Fr1b

SA2

SA3

dA2

A

dA3

MA2

MA3

A = (Fr1 eller Fr1b + SA2 + SA3 - dA2 - dA3) x MA2 x MA3

• Om SA2, SA3, dA2, dA3 inte är tilldelade räknas de som lika med 0.

• Om MA2, MA3 inte är tilldelade räknas de som lika med 1.

• A begränsas av parametrarna LSP (min.) och HSP (max.).

• För multiplicering räknas signalen på MA2 eller MA3 i procent, där 100 % motsvarar den aktuella ingångens maxvärde. Om MA2 eller

MA3 går via kommunikationsbuss eller grafisk terminal måste en MFr-multiplikationsvariabel (sidan 47) skickas via bussen eller den


• Reversering av rotationsriktningen vid negativt resultat kan inhiberas (se sidan 113).

122


rEF-


b [VÄXLING AV REFERENS]

rCb M [Växling ref 1B]

Se översikten på sidorna 106 och 107.

Fr1

Fr1b

v [Kan. 1 aktiv] (Fr1): ingen växling, [Ref.kanal1] (Fr1) aktiv

v [Kan1B aktiv] (Fr1b): ingen växling, [Ref.kanal1B] (Fr1b) aktiv

[Kan. 1 aktiv] (Fr1)

LI1

-

-

-

v [LI1] (LI1)

:

:

v [...] (...): Se tilldelningsvillkoren på sidan 112, förutom CDOO till CD14.

• När den tilldelade ingången eller biten har status 0 är [Ref.kanal1] (Fr1) aktiv (se sidan 113).

• När den tilldelade ingången eller biten har status 1 är [Ref.kanal1b] (Fr1b) aktiv.

Fr1b

[Växling ref 1B] (rCb) forceras till [Kan. 1 aktiv] (Fr1) om [Styrningsprofil] (CHCF) = [Gemensam] (SIM) med

[Ref.kanal1] (Fr1) har tilldelats plint (analoga ingångar, pulsgivare, puls in), se sidan 113.

M [Ref.kanal1B]

[Nej] (nO)

nO

AI1

AI2

AI3

AI4

LCC

Mdb

CAn

nEt

APP

PI

PG

v [Nej] (nO): Ej tilldelad



v [AI3] (AI3): Analog ingång om det finns ett VW3A3202-tilläggskort



v [Modbus] (Mdb): Inbyggd Modbus

v [CANopen] (CAn): Inbyggd CANopen

v [Komm-kort] (nEt): Kommunikationskort (om sådant finns)

v [Progr-kort] (APP): Controller Inside-kort (om sådant finns)

v [Pulsing. RP] (PI): Frekvensingång om det finns ett VW3A3202-tilläggskort

v [Encoder] (PG): Pulsgivaringång om pulsgivarkort finns.

OBS!

I följande fall är det endast möjligt att tilldela till plintar:

- [Styrningsprofil] (CHCF) = [Gemensam] (SIM) med [Ref.kanal1] (Fr1) har tilldelats plint (analoga

ingångar, pulsgivare, puls in), se sidan 113.

- PID konfigurerad med PID-referens till plint.

123


OAI-


b [REFERENSOPERATIONER]

Referens = (Fr1 eller Fr1b + SA2 + SA3 - dA2 - dA3) x MA2 x MA3. Se översikten på sidorna 106 och 107.

OBS! Denna funktion kan inte användas tillsammans med vissa andra funktioner. Följ instruktionerna


SA2 M [Adderande ref. 2]

[Nej] (nO)

nO

AI1

AI2

AI3

AI4

LCC

Mdb

CAn

nEt

APP

PI

PG

Välj en referens att addera med [Ref.kanal1] (Fr1) eller [Ref.kanal1b] (Fr1b).

v [Nej] (nO): Ingen källa tilldelad





v [Graf. term] (LCC): Grafisk terminal




v [Progr-kort] (APP): Controller Inside-kort (om sådant finns)


v [Encoder] (PG): Pulsgivaringång om pulsgivarkort finns.

SA3 M [Adderande ref. 3]

dA2 M [Subtr. ref 2]

dA3 M [Subtr. ref 3]

Välj en referens att addera med [Ref.kanal1] (Fr1) eller [Ref.kanal1b] (Fr1b).

• Möjliga tilldelningar är identiska med [Adderande ref. 2] (SA2) ovan.

Välj en referens att subtrahera från [Ref.kanal1] (Fr1) eller [Ref.kanal1b] (Fr1b).


Välj en referens att subtrahera från [Ref.kanal1] (Fr1) eller [Ref.kanal1b] (Fr1b).


MA2 M [Multipl. referens 2]

Välj en referens att multiplicera med [Ref.kanal1] (Fr1) eller [Ref.kanal1b] (Fr1b).


MA3 M [Multipl. referens 3]

[Nej] (nO)

[Nej] (nO)

[Nej] (nO)

[Nej] (nO)

[Nej] (nO)

Välj en referens att multiplicera med [Ref.kanal1] (Fr1) eller [Ref.kanal1b] (Fr1b).


124


rPt-


rPt

LIn

S

U

CUS

b [RAMP]

M [Ramptyp]

v [Linjär ramp] (LIn)

v [S-ramp] (S)

v [U-ramp] (U)

v [Anpassad] (CUS)

S-ramper

[Linjär ramp] (LIn)

f (Hz)

FrS

FrS

f (Hz)

S-kurva fast,

med t2 = 0,6 x t1

med t1= inställd ramptid.

0

t2

t

0

t2

t

t1

t1

U-ramper

f (Hz)

f (Hz)

FrS

FrS

0

t2

t

0

t2

t

S-kurva fast,

med t2 = 0,5 x t1

med t1= inställd ramptid.

t1

t1

Anpassade ramper

f (Hz)

FrS

0

tA1 tA2

t

f (Hz)

FrS

0

tA3 tA4

t1

t1

t

tA1: justerbar från 0 till 100 %

tA2: justerbar från 0 till (100 % - tA1)

tA3: justerbar från 0 till 100 %

tA4: justerbar från 0 till (100 % - tA3)

I procent av t1, med t1= inställd ramptid.

Inr



M [Ramp-upplösning]

(1) [0.1 ] (0.1)

0.01

0.1

1

ACC



dEC





v [1]: ramp upp till 6000 sekunder

Parametern kan användas på [Acceleration] (ACC), [Retardation] (dEC), [Acceleration 2] (AC2) och

[Retardation 2] (dE2).

M [Acceleration]

(1) 0,01 till 6000 s (2) 3,0 s

Tid för att accelerera från 0 till [Nom. motorfrekv.] (FrS) (sidan 65). Kontrollera att värdet är kompatibelt med



(1) 0,01 till 6000 s (2) 3,0 s

Tid för att retardera från [Nom. motorfrekv.] (FrS) (sidan 65) till 0. Kontrollera att värdet är kompatibelt med



(2)Inställningsområde 0,01 till 99,99 s eller 0,1 till 999,9 s eller 1 till 6000 s enligt [Ramp-upplösning] (Inr).



Parameter som kan ändras under drift och vid stopp.

125



b [RAMP] (forts.)

tA1



tA2



tA3



tA4



M [Avrundn. Acc-start]


(1) 0 till 100 % 10 %

- Avrundning vid start av acceleration i procent av ramptiden [Acceleration] (ACC) eller [Acceleration 2]

(AC2).

- Justerbar från 0 till 100 %.

- Parametern är tillgänglig om [Ramptyp] (rPt) är [Anpassad] (CUS).

M [Avrundn. Acc-slut]

(1) 10 %

- Avrundning vid avslutning av acceleration i procent av ramptiden [Acceleration] (ACC) eller [Acceleration 2]

(AC2).

- Justerbar från 0 till (100 % - [Avrundn. 1 Acc-start] (tA1)).


M [Avrundn. Ret-start]

(1) 0 till 100 % 10%

- Avrundning vid start av retardation i procent av ramptiden [Retardation] (dEC) eller [Retardation 2] (dE2).

- Justerbar från 0 till 100 %.


M [Avrundn. Ret-slut]

(1) 10%

- Avrundning vid avslutning av retardation i procent av ramptiden [Retardation] (dEC) eller [Retardation 2]

(dE2).

- Justerbar från 0 till (100 % - [Avrundn. 3 Ret-start] (tA3)).





126



b [RAMP] (forts.)

Frt M [Tröskel ramp 2]

0 till 500 eller 1000 Hz

beroende på storlek

Tröskel för alternativ ramp.

Alternativ 2:a ramp om Frt inte är 0 (0 motsvarar värdet för inaktiv funktion) och om utgångsfrekvensen

överstiger Frt.

Tröskeln för alternativ ramp kan kombineras med [Tilldeln. alt. ramp] (rPS) på följande sätt:

0 Hz

LI eller bit Nätfrekvens Ramp

0 Frt AC2, dE2

1 Frt AC2, dE2

rPS

nO

LI1

-

-

-

M [Tilldeln. alt. ramp]

v [Nej] (nO): ej tilldelad.

v [LI1] (LI1)

:

:

v [...] (...): Se tilldelningsvillkoren på sidan 112.

[Nej] (nO)

AC2



dE2



brA

nO

YES

dYnA

dYnb

dYnC

- När den tilldelade ingången eller biten har status 0 är ACC och dEC aktiverade.

- När den tilldelade ingången eller biten har status 1 är AC2 och dE2 aktiverade.

M [Acceleration 2]

(1) 0,01 till 6000 s (2) 5,0 s

Tid för att accelerera från 0 till [Nom. motorfrekv.] (FrS). Kontrollera att värdet är kompatibelt med


Parametern är tillgänglig om [Tröskel ramp 2] (Frt) > 0 eller om [Tilldeln. alt. ramp] (rPS) har tilldelats.

M [Retardation 2]

(1) 0,01 till 6000 s (2) 5,0 s

Tid för att retardera från [Nom. motorfrekv.] (FrS) till 0. Kontrollera att värdet är kompatibelt med


Parametern är tillgänglig om [Tröskel ramp 2] (Frt) > 0 eller om [Tilldeln. alt. ramp] (rPS) har tilldelats.

M [Anpassn. ret-ramp]

[Ja] (YES)

Aktivering av denna funktion medger automatisk anpassning av ramptiden vid retardation om den orsakar

överspänning av kondensatorerna vid bromsning.


v [Ja] (YES): Funktionen är aktiv för applikationer som inte kräver kraftig retardation.

Följande val visas, beroende på omvandlarens storlek. Här kan en kraftigare retardation väljas än med [Ja]

(YES).

v [Karakter. A] (dYnA)

v [Karakter. B] (dYnb)

v [Karakter. C] (dYnC)

[Anpassn. ret-ramp] (brA) forceras till [Nej] (nO) om bromsstyrningen [Tilldeln. bromslogik] (bLC) har

tilldelats (sidan 148), eller om [Bromsbalans] (bbA) sidan 78 = [Ja] (YES).

Funktionen är inkompatibel med applikationer som kräver följande:

- positionering enligt ramp (ställ brA till No)

- användning av ett bromsmotstånd (ställ brA till No)


(2)Inställningsområde 0,01 till 99,99 s eller 0,1 till 999,9 s eller 1 till 999 s enligt [Ramp-upplösning] (Inr) sidan 125.




127


Stt-


Stt

rMP

FSt

nSt

dCI

b [KONFIG. STOPPTYP]

OBS! Vissa typer av stopp kan inte användas med alla andra funktioner. Följ instruktionerna på

sidan 118.

M [Stopptyp]

Stopptyp när startorder försvinner eller stopporder ges.

v [Rampstopp] (rMP): Enligt ramp

v [Snabbstopp] (FSt): Snabbstopp

v [Fri utrulln.] (nSt): Stopp med fri utrullning

v [DC-injicer.] (dCI): Stopp via DC-injicering

[Rampstopp] (rMP)

nSt

nO

LI1

-

-

C101

-

-

-

Cd00

-

OBS! Om bromsstyrningsfunktionen (sidan 148) har validerats kan endast stopp enligt ramp

konfigureras.

[Nej] (nO)

M [Tilldeln. fri utrulln.]



v [LI7] (LI7) till [LI10] (LI10): om det finns kort för analoga ingångar/utgångar VW3A3201

v [LI11] (LI11) till [LI14] (LI14): om det finns kort för utökade ingångar/utgångar VW3A3202

v [C101] (C101) till [C115] (C115): med inbyggd Modbus i [I/O-profil] (IO)

v [C201] (C201) till [C215] (C215): med inbyggd CANopen i [I/O-profil] (IO)


v [C401] (C401) till [C415] (C415): med Controller Inside-kort i [I/O-profil] (IO)

v [CD00] (Cd00) till [CD13] (Cd13): i [I/O-profil] (IO) växlingsbar med möjliga logiska ingångar

v [CD14] (Cd14) till [CD15] (Cd15): i [I/O-profil] (IO) växlingsbar utan logiska ingångar

FSt

dCF



nO

LI1

-

-

-

Stopp erhålls när den logiska ingången eller biten har status 0. Om ingången återgår till status 1 och

startordern fortfarande är aktiv omstartas motorn endast om [2/3-trådsstyrning] (tCC) på sidan 82 =

[2-tråd] (2C) och [Typ av 2-trådsstyrn] (tCt) = [Nivå] (LEL) eller [Prior. fram] (PFO). I övriga fall krävs en

ny startorder.

M [Tilldeln. snabbstopp]

[Nej] (nO)

OBS! Denna funktion kan inte användas tillsammans med vissa andra funktioner. Följ

instruktionerna på sidan 118.


v [LI1] (LI1)

:

:


Stoppet aktiveras vid status 0 för den logiska ingången och vid status 1 för biten (status 0 för biten i

[I/O-profil] (IO)). Om ingången återgår till status 1 och startordern fortfarande är aktiv omstartas motorn

endast om [2/3-trådsstyrning] (tCC) på sidan 82 = [2-tråd] (2C) och [Typ av 2-trådsstyrn] (tCt) = [Nivå]

(LEL) eller [Prior. fram] (PFO). I övriga fall krävs en ny startorder.


(1) 0 till 10 4

Parametern är tillgänglig för [Stopptyp] (Stt) = [Snabbstopp] (FSt) och om [Tilldeln. snabbstopp] (FSt)

inte är [Nej] (nO).

Den giltiga rampen (dEC eller dE2) delas då med denna koefficient vid stopporder.

Värdet 0 är minsta möjliga ramptid.





128



b [KONFIG. STOPPTYP] (forts.)

dCI

nO

M [Tilldeln. DC-injicer.]

[Nej] (nO)




IdC



LI1

-

-

-

v [LI1] (LI1)

:

:


Bromsning via automatisk DC-injicering aktiveras när den tilldelade ingången eller biten har status 1.

Om ingången återgår till status 1 och startordern fortfarande är aktiv omstartas motorn endast om

[2/3-trådsstyrning] (tCC) på sidan 82 = [2-tråd] (2C) och [Typ av 2-trådsstyrn] (tCt) = [Nivå] (LEL) eller

[Prior. fram] (PFO). I övriga fall krävs en ny startorder.

M [DC-injicering nivå 1]

(1) (3) 0,1 till 1,41 In (2) 0,64 In (2)

Strömstyrka vid bromsning via automatisk DC-injicering aktiverad via logisk ingång eller vald som stopptyp.

Parametern är tillgänglig om [Stopptyp] (Stt) = [DC-injicering] (dCI) eller om [Tilldeln. DC-injicer.] (dCI) inte

är [Nej] (nO).

VARNING

Kontrollera att motorn klarar strömstyrkan utan överhettning.


tdI



IdC2



M [DC-injiceringstid 1]

(1) (3) 0,1 till 30 s 0,5 s

Maximal tid för DC-injicering [DC-injicering nivå 1] (IdC). Efter denna tid blir DC-injiceringen [DC-injicering

nivå 2] (IdC2).




(1) (3) 0,1 till 1,41 In (2) 0,5 In (2)

DC-injicering som aktiverats via logisk ingång eller valts som stopptyp efter att tiden har löpt ut [DC-injiceringstid

1] (tdI).



VARNING



tdC




(1) (3) 0,1 till 30 s 0,5 s

Maximal injiceringstid [DC-injicering nivå 2] (IdC2) när DC-injicering är vald som stopptyp

Parametern är tillgänglig om [Stopptyp] (Stt) = [DC-injicering] (dCI).



(3)Observera att dessa inställningar är oberoende av funktionen [AUTOM. DC-INJICERING] (AdC-).




129


AdC-


AdC



nO

YES

Ct

b [AUTOM. DC-INJICERING]

M [Autom DC-injicering]

Automatisk DC-injicering vid stopp (efter avslutad ramp).

[Ja] (YES)

v [Nej] (nO): Ingen injicering.

v [Ja] (YES): Injicering med justerbar injiceringstid.

v [Kontinuerlig] (Ct): Kontinuerlig injicering vid stopp.

Observera att det finns en spärr mellan denna funktion och [Motormagnetiser] (FLU) på sidan 141. Om

[Motormagnetiser] (FLU) = [Kontinuerlig] (FCt) måste [Autom DC-injicering] (Adc) vara [Nej] (nO).

OBS! Denna parameter ger DC-injicering även utan startorder. Den är tillgänglig under drift.

SdC1



M [Autom DC-injic.1]

(1) 0 till 1,2 In (2) 0,7 In (2)

Strömstyrka vid stopp via DC-injicering. Parametern är tillgänglig om [Autom DC-injicering] (AdC) inte är

[Nej] (nO). Parametern forceras till 0 om [Motorstyrn-typ] (Ctt) på sidan 67 = [Synk.motor] (SYn).

VARNING



tdC1



SdC2



M [Autom DC-inj. tid 1]

(1) 0,1 till 30 s 0,5 s

Injiceringstid vid stopp. Parametern är tillgänglig om [Autom DC-injicering] (AdC) inte är [Nej] (nO).

Om [Motorstyrn-typ] (Ctt) på sidan 67 = [FVC] (FUC) eller [Synk.motor] (SYn) motsvarar denna tid tiden för

att behålla nollhastighet.


(1) 0 till 1,2 In (2) 0,5 In (2)

Andra strömstyrkan vid stopp via DC-injicering.

Parametern är tillgänglig om [Autom DC-injicering] (AdC) inte är [Nej] (nO).

Parametern forceras till 0 om [Motorstyrn-typ] (Ctt) på sidan 67 = [Synk.motor] (SYn).

VARNING








130



b [AUTOM. DC-INJICERING] (forts.)

tdC2



M [Autom DC-inj. tid 2]

(1) 0 till 30 s 0 s

Andra injiceringstiden vid stopp. Parametern är tillgänglig om [Autom DC-injicering] (AdC) = [Ja] (YES).

AdC SdC2 Drift

YES x

Ct ≠ 0

I

SdC1

SdC2

I

SdC1

SdC2

tdC1

tdC1 + tdC2

t

Anmärkning: När [Motorstyrn-typ] (Ctt) på

sidan 67 = [FVC] (FUC):

[Autom DC-injic.1] (SdC1), [Autom DC-injic.2]

(SdC2) och [Autom DC-inj. tid 2] (tdC2) är inte

tillgängliga, endast [Autom DC-inj. tid 1] (tdC1)

är tillgänglig, och motsvarar då tiden för att

behålla nollhastighet.

Ct

= 0

I

SdC1

tdC1

t

t

Startorder

1

0

t

Hastighet

0

t





131


JOG-


b [JOGGNING]

OBS! Denna funktion kan inte användas tillsammans med vissa andra funktioner. Följ instruktionerna på sidan 118.

JOGGNIN

G

M [Tilldelning JOGG]

[Nej] (nO)

nO

LI1

-

-

C101

-

-

-

Cd00

-

Joggdrift.

Jogg-funktionen är endast aktiv om styr- och referenskanalen ligger på plint.

Valet av tilldelad logisk ingång eller bit aktiverar funktionen.





v [C101] (C101) till [C115] (C115): med inbyggd Modbus i profil [I/O-profil] (IO)

v [C201] (C201) till [C215] (C215): med inbyggd CANopen i profil [I/O-profil] (IO)

v [C301] (C301) till [C315] (C315): med kommunikationskort i profil [I/O-profil] (IO)

v [C401] (C401) till [C415] (C415): med Controller Inside-kort i profil [I/O-profil] (IO)

v [CD00] (Cd00) till [CD13] (Cd13): i profil [I/O-profil] (IO) växlingsbar med möjliga logiska ingångar

v [CD14] (Cd14) till [CD15] (Cd15): i profil [I/O-profil] (IO) växlingsbar utan logiska ingångar

Funktionen är aktiv när den tilldelade ingången eller biten har status 1.

Exempel: Drift med 2-trådsstyrning (tCC = 2C)

Motorfrekvens


Referens JGF

Ramp

DEC/DE2

Ramp

forcerad till 0,1 s

Referens JGF

0

LI (JOG)

1

Fram

0

1

JGt

0

Back

1

0

JGF



JGt



M [Joggfrekvens]

(1) 0 till 10 Hz 10 Hz

Parametern är tillgänglig om [Tilldelning JOGG] (JOG) inte är [Nej] (nO).

Referens vid joggdrift.

M [Tid mellan joggning]

(1) 0 till 2,0 s 0,5 s

Parametern är tillgänglig om [Tilldelning JOGG] (JOG) inte är [Nej] (nO).

Dödtid mellan två efter varandra följande joggningar (JOG).





132


Förinställda hastigheter

2, 4, 8 eller 16 hastigheter kan förinställas och det krävs 1, 2, 3 eller 4 logiska ingångar.

OBS!

För att få 4 hastigheter måste 2 och 4 hastigheter konfigureras.

För att få 8 hastigheter måste 2, 4 och 8 hastigheter konfigureras.

För att få 16 hastigheter måste 2, 4, 8 och 16 hastigheter konfigureras.

Tabell över kombinationer av ingångar med förinställda hastigheter

16 hastigheter

LI (PS16)

8 hastigheter

LI (PS8)

4 hastigheter

LI (PS4)

(1)Se översikten på sidan 106: referens 1 = (SP1).

2 hastigheter

LI (PS2)

Hastighetsreferens

0 0 0 0 Referens (1)

0 0 0 1 SP2

0 0 1 0 SP3

0 0 1 1 SP4

0 1 0 0 SP5

0 1 0 1 SP6

0 1 1 0 SP7

0 1 1 1 SP8

1 0 0 0 SP9

1 0 0 1 SP10

1 0 1 0 SP11

1 0 1 1 SP12

1 1 0 0 SP13

1 1 0 1 SP14

1 1 1 0 SP15

1 1 1 1 SP16

133


PSS-


PS2

nO

b [FÖRINSTÄLLDA HASTIGH]



M [2 förin.hastigh.]


[LI5] (LI5)

LI1

-

-

-

v [LI1] (LI1)

:

:


PS4

PS8

PS16

nO

LI1

-

-

-

nO

LI1

-

-

-

nO

LI1

-

-

-



v [LI1] (LI1)

:

:


För att få 4 hastigheter måste även 2 hastigheter konfigureras.



v [LI1] (LI1)

:

:


För att få 8 hastigheter måste även 2 och 4 hastigheter konfigureras.



v [LI1] (LI1)

:

:


För att få 16 hastigheter måste även 2, 4 och 8 hastigheter konfigureras.

[LI6] (LI6)

[Nej] (nO)

[Nej] (nO)

134



b [FÖRINSTÄLLDA HASTIGH] (forts.)

SP2



M [Förinst. hastighet 2]

(1) 0 till 1000 Hz 10 Hz

SP3



SP4



SP5



SP6



SP7



SP8



SP9



SP10



SP11



SP12



SP13



SP14



SP15
















(1) 15 Hz

(1) 20 Hz

(1) 25 Hz

(1) 30 Hz

(1) 35 Hz

(1) 40 Hz

(1) 45 Hz

(1) 50 Hz

(1) 55 Hz

(1) 60 Hz

(1) 70 Hz

(1) 80 Hz

(1) 90 Hz

SP16




(1) 100 Hz

Dessa parametrar [Förinst. hastighet x] (SPx) visas bara i enlighet med det antal hastigheter som

konfigurerats.





135


Öka/minska

Två typer av styrning är möjliga.

1. Med en enkelverkande knapp: två logiska ingångar behövs förutom rotationsriktning eller -riktningar.

Ingången som är tilldelad funktionen ”öka” ökar hastigheten. Ingången tilldelad funktionen ”minska” minskar hastigheten.

2. Med en dubbelverkande knapp: endast en logisk ingång tilldelad ”öka” behövs.

Öka/minska med dubbelverkande knappar:

Beskrivning: 1 knapp med 2 trycklägen (2 steg) för respektive rotationsriktning. Varje läge sluter var sin kontakt.

Uppsläppt

(minska)

Intryckt 1:a läget

(konstant varvtal)


(öka)

knapp riktning fram – a a och b

knapp riktning back – c c och d

Exempel på kabeldragning:

Styrplint

ATV 71

LI1 LIx LIy +24



LIy: öka

b

d

a

c

Motorfrekvens

LSP

0

LSP

Fram



0

Back



0

b b

a a a a a a a

c

d

c

c

Använd inte denna typ av ökning/minskning med 3-trådsstyrning.

I båda fallen fastställs maxhastigheten via [Max. hastighet] (HSP) (se sidan 40).

OBS!

Växling mellan referens via rFC (se sidan 114) från vilken referenskanal som helst till en referenskanal via ”öka/minska” kan åtföljas av en

kopiering av referensvärdet rFr (efter ramp) enligt parametern [Kopiera kanal 1 --> 2] (COP), se sidan 115.

Växling mellan referens via rFC (se sidan 114) från en referenskanal via ”öka/minska” till vilken referenskanal som helst åtföljs alltid av en

kopiering av referensvärdet rFr (efter ramp).

På så sätt undviks en nollställning av hastigheten när växlingen sker.

136


UPd-


USP

nO

LI1

-

-

C101

-

-

-

Cd00

-

b [ÖKA/MINSKA]

Funktionen är tillgänglig om referenskanalen [Ref.kanal2] (Fr2) = [Öka/minska] (UPdt) se sidan 114.



[Nej] (nO)












dSP

nO

LI1

-

-

C101

-

-

-

Cd00

-

Str

nO

rAM

EEP


[Nej] (nO)

M [Tilldelning Minska]












M [Referens sparad]

[Nej] (nO)

Den här parametern är kopplad till funktionen ”öka/minska” och används för lagring av referensvärdet:

• när startordern försvinner (lagras i RAM)

• när nätspänningen eller startordern försvinner (lagras i EEPROM).

Vid nästa start blir hastighetsreferensen det senast sparade referensvärdet.

v [Nej] (nO): ingen lagring (vid nästa start blir hastighetsreferensen [Min. hastighet] (LSP), se sidan 40)

v [RAM] (rAM): lagring i RAM

v [Eeprom] (EEP): lagring i EEPROM

137


Öka/minska kring en referens

Referensen ges via Fr1 eller Fr1b med eventuella adderings-/subtraherings-/multipliceringsfunktioner och förinställda hastigheter (se

översikten på sidan 106). För att underlätta kallar vi den här för referens A. Knapparnas område för ”öka” och ”minska” kan justeras i procent

av denna referens A. Vid stopp lagras inte referensen (A öka/minska), utan omvandlaren startar om med endast referens A.

Den totala maxreferensen begränsas alltid av [Max. hastighet] (HSP) och minsta referens begränsas av [Min. hastighet] (LSP), se sidan 40.

Exempel med 2-trådsstyrning:

Motorfrekvens

+ SrP%

Referens A

- SrP%

[Acceleration 2] (AC2)

[Retardation 2] (dE2)

LSP

LSP

- SrP%

Referens A

+ SrP%

öka

minska

Rotationsriktning

Fram

Fram

Back

138


SrE-


USI

nO

b [ÖKA/MINSKA RUNT.REF.]

Funktionen är tillgänglig om referenskanalen [Ref.kanal1] (Fr1).





[Nej] (nO)

dSI

LI1

-

-

-

nO

LI1

-

-

-

v [LI1] (LI1)

:

:



M [Tilldelning Minska]


v [LI1] (LI1)

:

:


[Nej] (nO)

SrP




M [Begr. +/- hastighet]

AC2 M [Acceleration 2]

dE2 M [Retardation 2]

0 till 50 % 10 %

Denna parameter begränsar inställningsområdet genom öka/minska i procent för referensen. De ramper som

används i funktionen är [Acceleration 2] (AC2) och [Retardation 2] (dE2).

Parametern är tillgänglig om öka/minska har tilldelats.

(1) 0,01 till 6000 s (2) 5,0 s

Tid för att accelerera från 0 till [Nom. motorfrekv.] (FrS). Kontrollera att värdet är kompatibelt med



(1) 0,01 till 6000 s (2) 5,0 s

Tid för att retardera från [Nom. motorfrekv.] (FrS) till 0. Kontrollera att värdet är kompatibelt med




(2)Inställningsområde 0,01 till 99,99 s eller 0,1 till 999,9 s eller 1 till 6000 s enligt [Ramp-upplösning] (Inr) sidan 125.




139


Lagring av referensvärde:

Beaktande och lagring av ett hastighetsreferensvärde via order på en logisk ingång med längre varaktighet än 0,1 s.

• Denna funktion gör det möjligt att styra hastigheten för flera omvandlare omväxlande via en enda analog referensingång och en logisk

ingång per omvandlare.

• Den gör det även möjligt att validera en huvudreferens (buss eller kommunikationsnät) via en logisk ingång på flera omvandlare. Detta

möjliggör synkronisering av rörelserna utan hänsyn till referensavvikelser.

• Referensen överförs 100 ms efter impulsen med överföringsordern. Ingen ny referens överförs sedan förrän en ny order ges.

F: motorfrekvens


0

Startorder

t

1

0

LIx (lagring)

t

1

0

100 ms 100 ms

100 ms

t

SPM-


SPM

nO

LI1

-

LI14

b [REFERENSMINNE]

[Nej] (nO)

M [Tilldeln. spara ref.]





Tilldelning till en logisk ingång.

Funktionen är aktiv när den tilldelade ingången har status 1.

140


FLI-


FLU



FnC

FCt

FnO

b [MAGNETISERING VIA LI]

M [Tilldeln. magnetiser.]

(1) [Nej] (FnO)

v [Ej kontinu.] (FnC): Icke-kontinuerligt läge

v [Kontinuerlig] (FCt): Kontinuerligt läge. Detta val kan inte göras om [Autom DC-injicering] (AdC) på

sidan 130 är [Ja] (YES) eller om [Stopptyp] (Stt) på sidan 128 är [Fri utrulln.] (nSt).

v [Nej] (FnO): Funktionen inaktiv. Detta val kan inte göras om [Motorstyrn-typ] (Ctt) på sidan 67 = [SVCI]

(CUC) eller [FVC] (FUC).

Om [Motorstyrn-typ] (Ctt) på sidan 67 = [SVCI] (CUC), [FVC] (FUC) eller [Synk.motor] (SYn) ersätts

fabriksinställningen av [Ej kontinu.] (FnC).

För att snabbt få det moment som krävs för start måste magnetflödet i motorn först upprättas.

• I läget [Kontinuerlig] (FCt) upprättar omvandlaren flödet automatiskt vid driftsättning.

• I läget [Ej kontinu.] (FnC) sker magnetiseringen när motorn startar.

Magnetiseringsströmmens värde är högre än nCr (motorns konfigurerade nominella ström) medan flödet

upprättas, men ställs sedan in till värdet för motorns magnetiseringsström.

VARNING



FLI

nO

LI1

-

-

-

Om [Motorstyrn-typ] (Ctt) på sidan 67 = [Synk.motor] (SYn) gör parametern [Tilldeln. magnetiser.] (FLU) att

rotorn nollställs istället för magnetiseringen.

Om [Tilldeln. bromslogik] (bLC) på sidan 148 inte är [Nej] (nO) får parametern [Tilldeln. magnetiser.] (FLU)

ingen verkan.

M [Tilldeln. magnetiser.]


v [LI1] (LI1)

:

:


[Nej] (nO)

Tilldelning är endast möjlig om [Tilldeln. magnetiser.] (FLU) inte är [Kontinuerlig] (FCt).

• I läget [Ej kontinu.] (FnC):

- Om en logisk ingång eller en bit har tilldelats för motorflödesstyrning upprättas flödet när den tilldelade

ingången eller biten har status 1.

- Om ingen logisk ingång eller bit har tilldelats eller om ingången eller biten har status 0 när startordern

ges sker magnetiseringen när motorn startar.

• I läget [Nej] (FnO):

- Om en logisk ingång eller en bit har tilldelats för motorflödesstyrning upprättas flödet när den tilldelade

ingången eller biten har status 1 och elimineras vid status 0.





141



Gränslägesfunktion

Med denna funktion kan stopp vid förflyttning hanteras via ändlägesgivare.

Stoppläget kan konfigureras.

När ändlägesgivaren har aktiverats är start i andra riktningen tillåten.

Exempel:

Stopp

back

Back

Fram

Stopp

fram

Stoppet sker när ingången har status 0 (öppen kontakt).


Hissar

142

[1.7 APPLIKATIONSFUNKT.] (FUn-

LSt-


LAF

nO

LI1

-

-

C101

-

-

-

Cd00

-

LAr

LAS

rMP

FSt

nSt

b [DEFINIT. AV ÄNDLÄGEN]



[Nej] (nO)

M [Gränsbr. stopp fram]











M [Gränsbr. stopp back]

Samma tilldelningar är möjliga som för [Gränsbr. stopp fram] (LAF) ovan.

[Nej] (nO)

[Fri utrulln.] (nSt)

M [Stopptyp]

v [Rampstopp] (rMP)

v [Snabbstopp] (FSt)

v [Fri utrulln.] (nSt)

När den tilldelade ingången får status 0 beordras stoppet efter vald typ.

Omstart är endast tillåten för den andra rotationsriktningen efter ett motorstopp.

Om de två ingångarna [Gränsbr. stopp fram] (LAF) och [Gränsbr. stopp back] (LAr) är tilldelade och har

status 0 kan inte motorn startas om.

Parametern är tillgänglig om [Gränsbr. stopp fram] (LAF) eller [Gränsbr. stopp back] (LAr) har tilldelats.


Hissar


143



Bromsstyrning

Används för att styra en elektromagnetisk broms via omvandlaren, för vertikala och horisontella lyftapplikationer och för obalanserade maskiner.

Arbetssätt:

Vertikal lyftrörelse:

Bibehålla motormomentet vid drivande last, under öppning eller stängning för att behålla lasten, starta utan ryck när bromsen släpper och

stanna utan ryck när bromsen aktiveras.

Horisontell rörelse:

Anpassa bromsöppningen till momentet vid start och bromsstängningen vid stopp för att eliminera ryck.

Rekommenderade inställningar för bromsstyrning för vertikal lyftapplikation:

VARNING!


Kontrollera att de valda inställningarna och konfigurationerna inte kan medföra att lasten faller eller hamnar utom kontroll.

Hissar


1. Bromsöppningspuls (bIP): ja. Kontrollera att rotationsriktningen FW stämmer överens med den riktning som är angiven för höjning av last.

För applikationer där sänkningen av last skiljer sig kraftigt från höjningen av last skall BIP = 2 Ibr anges (exempel: alltid höjning med last

och sänkning utan last).

2. Bromsöppningsström (Ibr och Ird om BIP = 2 Ibr): Justera bromsöppningsströmmen till den nominella ström som anges på motorns märkskylt.

Justera bromsöppningsströmmen under testerna så att lasten kan hållas utan ryck.


3. Accelerationstid: För lyftapplikationer rekommenderar vi accelerationsramper över 0,5 sekunder. Det är viktigt att försäkra sig om att

omvandlaren inte uppnår strömbegränsning.

Samma rekommendation gäller för retardation.

Anm.: för lyftrörelser skall ett bromsmotstånd användas.

4. Fördröjning vid öppning av broms (brt): Justeras beroende på typ av broms; den tid som behövs för att en mekanisk broms skall öppnas.

5. Bromsöppningsfrekvens (blr), endast vid open loop: Låt stå på [Auto], justera vid behov.

6. Bromsstängningsfrekvens (bEn): Låt stå på [Auto], justera vid behov.

7. Fördröjning vid stängning av broms (bEt): Justeras beroende på typ av broms; den tid som behövs för att en mekanisk broms skall stängas.

Rekommenderade inställningar för bromsstyrning för horisontell lyftapplikation:

1. Bromsöppningspuls (bIP): nej.

2. Bromsöppningsström (Ibr): nollställ.

3. Fördröjning vid öppning av broms (brt): Justeras beroende på typ av broms; den tid som behövs för att en mekanisk broms skall öppnas.

4. Bromsstängningsfrekvens (bEn), endast vid open loop: Låt stå på [Auto], justera vid behov.

5. Fördröjning vid stängning av broms (bEt): Justeras beroende på typ av broms; den tid som behövs för att en mekanisk broms skall stängas.

144


Bromsstyrning, horisontell rörelse i open loop

Frekvens


bEn

t


Magnetiseringsström

Nominell flödesström

Momentström

Magnetiserad

motor

Ibr uppnått

SdC1

t

Ibr

0 uppnått

t

Hissar


Fram

Back

t

Relä

eller logisk

utgång

0

Bromskontakt

Bromsstatus

öppen

t

t


stängd

brt

tbE

bEt

ttr

t

Typ av motorstyrning

Flöde

Moment

Frekvens

Injicering

Låsning


- (bEn): [Bromsstängn-frekv.]

- (bEt): [Bromsstängn-tid]

- (brt): [Bromsöppningstid]

- (Ibr): [I bromsöppn. fram]

- (SdC1): [Autom DC-injic.1]

- (tbE): [Fördr. bromsstängn.]

- (ttr): [Fördr. till återstart]

145



Bromsstyrning, vertikal rörelse i open loop

Frekvens


bIr

JdC

JdC

bEn

t



Momentström

Magnetiserad

motor

Ibr uppnått

t

Hissar

Ibr

0 uppnått

t


Höjning

Sänkning

t


Relä

eller logisk

utgång

0

Bromskontakt

Bromsstatus

öppen

t

t

stängd

brt

tbE

bEt

ttr

t


Flöde

Moment

Frekvens




- (bEn): [Bromsstängn-frekv.]


- (bIr): [Bromsöppn-frekv.]



- (JdC): [Frekv-hopp vid rev.]



146


Bromsstyrning, vertikal eller horisontell rörelse i closed loop

Frekvens


t




Momentström

Magnetiserad

motor

Ibr uppnått

t

Ibr

0 uppnått

t

Hissar


Fram eller

höjning

Back eller

sänkning

t

Relä

eller logisk

utgång

0

Bromskontakt

Bromsstatus

öppen

t

t


stängd

brt

tbE

bEt

ttr

t


Flöde

Moment

Frekvens









147



Hissar


bLC-


bLC

bSt

bCI

bIP



nO

r2

-

r4

LO1

-

LO4

HOr

UEr

nO

LI1

-

-

-

nO

YES

2Ibr

Ibr



Ird



brt



b [BROMSLOGIK]



M [Tilldeln. bromslogik]

[Nej] (nO)

OBS! Om bromsen är tilldelad är endast stopp enligt ramp möjligt. Kontrollera [Stopptyp] (Stt)


Logisk utgång eller reläutgång

v [Nej] (nO): Ej tilldelad funktion (i så fall är funktionens alla parametrar ej tillgängliga).

v [R2] (r2)

till

[R4] (r4): Relä (utökat val till R3 eller R4 beroende på typ av I/O-kort).

v [LO1] (LO1)

till

[LO4] (LO4): Logisk utgång (val mellan LO1 till LO2 eller LO4 beroende på typ av I/O-kort).

[Vertikal] (UEr)

M [Typ av rörelse]

v [Horisont.] (HOr): Rörelse med beständig last (t.ex. åkfunktion).

v [Vertikal] (UEr): Rörelse med drivande last (t.ex. vinschar).

Om [Tilldeln. lastgivare] (PES) på sidan 154 inte är [Nej] (nO) forceras [Typ av rörelse] (bSt) till [Vertikal]

(UEr).

M [Svar bromskontakt]

Om bromsen har en övervakningskontakt (sluten för öppen broms).


v [LI1] (LI1)

:

:


M [Bromsöppningspuls]

[Nej] (nO)

[Nej] (nO)

Parametern är tillgänglig om [Tilldeln. lastgivare] (PES) = [Nej] (nO) (se sidan 154) och om [Typ av rörelse]

(bSt) = [Vertikal] (UEr).

v [Nej] (nO): Motormomentet anges i den begärda rotationsriktningen, i lbr-ström.

v [Ja] (YES): Motormomentet anges alltid i riktning fram (kontrollera att riktningen motsvarar höjningen), i

lbr-ström.

v [2IBR] (2Ibr): Momentet anges i den begärda riktningen, i lbr-ström för fram och lrd för back, för vissa

specifika applikationer.

M [I bromsöppn. fram]

(1) 0 till 1,32 In (2) 0

Strömtröskel för öppning av broms för riktning höjning eller fram.

Parametern är tillgänglig om [Tilldeln. lastgivare] (PES) = [Nej] (nO) (se sidan 154).

M [Br-öppn.ström ned]

(1) 0 till 1,32 In (2) 0

Strömtröskel för öppning av broms för riktning sänkning eller back.

Parametern är tillgänglig om [Bromsöppningspuls] (bIP) = [2IBR] (2Ibr).

M [Bromsöppningstid]

Tid för öppning av broms (svarstid för broms).

(1) 0 till 5,00 s 0






148



b [BROMSLOGIK] (forts.)

bIr



AUtO

bEn



-

AUtO

tbE



bEt



SdC1



-

M [Bromsöppn-frekv.]

(1) [Auto] (AUtO)

Frekvenströskel för öppning av broms (initiering av accelerationsramp).

Parametern är tillgänglig om [Motorstyrn-typ] (Ctt) på sidan 67 inte är [FVC] (FUC) och om [Typ av rörelse]

(bSt) på sidan 148 är [Vertikal] (UEr).

v [Auto] (AUtO): Omvandlaren tar ett värde som är lika med motorns beräknade nominella eftersläpning

utifrån kontrollparametrarna.

v 0 till 10 Hz: Manuell justering

M [Bromsstängn-frekv.]

(1) [Auto] (AUtO)

Frekvenströskel för stängning av broms.

Parametern är tillgänglig om [Motorstyrn-typ] (Ctt) på sidan 67 inte är [FVC] (FUC).




M [Fördr. bromsstängn.]

(1) 0 till 5,00 s 0

Fördröjning före begäran om stängning av broms. För att fördröja bromsstängningen om du vill att bromsen

skall stängas när motorn har stannat helt.

M [Bromsstängn-tid]

Tid för stängning av broms (svarstid för broms).


(1) 0 till 5,00 s 0

(1) 0 till 1,2 In (2) 0,7 In (2)

Strömstyrka vid stopp via DC-injicering.

OBS! Parametern är tillgänglig om [Motorstyrn-typ] (Ctt) på sidan 67 inte är [FVC] (FUC) och om

[Typ av rörelse] (bSt) på sidan 148 är [Horisont.] (HOr).

VARNING




Hissar


bEd



M [Broms vid reverser.]

[Nej] (nO)

nO

YES

v [Nej] (nO): Bromsen stängs inte.

v [Ja] (YES): Bromsen stängs.

Val om bromsen skall stängas eller inte vid övergången till nollhastighet under byte av rotationsriktning.






149




b [BROMSLOGIK] (forts.)

JdC



AUtO

ttr



-

M [Frekv-hopp vid rev.]




(1) 0 till 10,0 Hz [Auto] (AUtO)

Parametern är tillgänglig om [Motorstyrn-typ] (Ctt) på sidan 67 inte är [FVC] (FUC) och om [Typ av rörelse]

(bSt) på sidan 148 är [Vertikal] (UEr).




Vid byte av rotationsriktning gör denna parameter det möjligt att undvika att moment saknas vid övergång

till nollhastighet, dvs. att lasten släpps. Parametern berörs ej om [Broms vid reverser.] (bEd) = [Ja] (YES).

M [Fördr. till återstart]

(1) 0 till 5,00 s 0

Fördröjning mellan slutet av en bromsstängningssekvens och början av en öppningssekvens.



Hissar

150


Expertparametrar för bromsstyrning


brH0 M [BRH_b0] 0

0

1

Val av omstartssekvens för bromsen när en ny startorder ges medan bromsen stängs.

v [0] (0): Stängnings-/öppningssekvensen utförs i sin helhet.

v [1] (1): Bromsen öppnas omedelbart på nytt.

Användning med open och closed loop.

• En startorder kan ges under bromsens stängningsfas. Beroende på vad som valts för [BRH_b0] (brH0)

kommer återöppningssekvensen antingen att utföras eller inte.


Startorder

Frekvens

Relä eller

logisk utgång

[BRH_b0] (brH0) = 0

Hissar

Frekvens

bEn

Relä eller


[BRH_b0] (brH0) = 1

brH1

0

1

OBS! Om en startorder ges i fas ”ttr” initieras hela bromssekvensen.

M [BRH_b1]

Avaktivering av felmeddelande om bromskontakt vid uppnått varvtal.

v [0] (0): Felmeddelande om bromskontakt vid uppnått varvtal är aktivt (fel om kontakten är öppen under

drift). Felmeddelandet om bromskontakt brF övervakas i alla funktionsfaser.

v [1] (1): Felmeddelande om bromskontakt vid uppnått varvtal är inaktivt. Felmeddelandet om bromskontakt

brF övervakas endast under öppnings- och stängningsfaserna.

0


151




brH2 M [BRH_b2] 0

0

1

Beaktande av bromskontakt för bromsstyrningssekvensen.

v [0] (0): Bromskontakten beaktas inte.

v [1] (1): Bromskontakten beaktas.

Användning med open och closed loop.

• Om en logisk ingång har tilldelats till bromskontakten.

[BRH_b2] (brH2) = 0: Under öppningssekvensen valideras referensen i slutet av tiden

[Bromsöppningstid] (brt). Under stängningssekvensen övergår strömmen till 0 enligt rampen [Ramptid

ström] (brr) i slutet av tiden [Bromsstängn-tid] (bEt).

[BRH_b2] (brH2) = 1: Vid öppning valideras referensen då den logiska ingången övergår till 1. Vid

stängning övergår strömmen till 0 enligt rampen [Ramptid ström] (brr) då den logiska ingången övergår

till 0.

Startorder

Hissar

Relä eller


Frekvens

brt

Momentström

Ibr

bEt

brr

[BRH_b2] (brH2) = 0

Logisk ingång

bromskontakt

Frekvens

blr

Momentström

Ibr

brr

[BRH_b2] (brH2) = 1


brH3

brH4

brr



0

1

0

1

M [BRH_b3]

Endast vid closed loop, hantering av frånvaro av bromskontaktsvar om detta har tilldelats.

v [0] (0): Under bromsens stängningssekvens måste bromskontakten vara öppen före slutet av

[Bromsstängn-tid] (bEt), annars låses omvandlaren i bromskontaktfelet brF.

v [1] (1): Under bromsens stängningssekvens måste bromskontakten vara öppen före slutet av

[Bromsstängn-tid] (bEt), annars avges bromskontaktlarmet bCA och nollhastighet upprätthålls.

M [BRH_b4]

Endast vid closed loop, aktivering av krets för nollhastighet om en ej styrd rörelse utförs (mätning av en

högre hastighet än det fasta minimitröskelvärdet).

v [0] (0): Ingen åtgärd vid ej styrda rörelser.

v [1] (1): Vid ej styrda rörelser övergår omvandlaren till reglering av nollhastighet, utan order om

bromsöppning, och ett bSA-larm utlöses.

M [Ramptid ström]

0 till 5,00 s 0 s

Tid för momentströmsramp (ökning och minskning) för en strömvariation som är lika med [I bromsöppn.

fram] (Ibr).

0

0




152


Lastmätning:

Denna funktion utnyttjar informationen från en lastgivare för att anpassa strömmen [I bromsöppn. fram] (Ibr) från funktionen

[BROMSLOGIK] (bLC-). Signalen som avges från lastgivaren kan tilldelas till en analog ingång (vanligtvis en signal på 4–20 mA), en

pulsingång eller en pulsgivaringång, beroende på typ av lastgivare.

Exempel:

- mätning av totalvikt hos en vinsch och dess last.

- mätning av totalvikt hos hisspel, hisskabin och motvikter.

Hissar

Strömmen [I bromsöppn. fram] (Ibr) anpassas efter kurvan nedan.

Ibr

[Punkt 2 Y] (CP2)

0

[Punkt 1 X]

(LP1)

Nollast

[Punkt 2 X]

LP2

100 %

Lastgivarsignal


[Punkt 1 Y] (CP1)

Kurvan kan motsvara en lastgivare på ett hisspel där nollasten på motorn inträffar vid en icke-nollast i hytten.

153


Hissar


ELM-


PES

nO

AI1

AI2

AI3

AI4

PI

PG

b [LASTVÄGNING]

[Nej] (nO)

M [Tilldeln. lastgivare]







v [Encoder] (PG): Ingång för pulsgivare om det finns ett pulsgivarkort

Funktionen är tillgänglig om bromsstyrning har tilldelats (se sidan 148).

Om [Tilldeln. lastgivare] (PES) inte är [Nej] (nO) forceras [Typ av rörelse] (bSt) på sidan 148 till [Vertikal]

(UEr).

LP1 M [Punkt 1 X]

CP1 M [Punkt 1 Y]

LP2 M [Punkt 2 X]

0 till 99,99 % av signalen på den tilldelade ingången.

[Punkt 1 X] (LP1) måste vara mindre än [Punkt 2 X] (LP2).

Parametern är tillgänglig om [Tilldeln. lastgivare] (PES) har tilldelats.

Ström som motsvarar lasten [Punkt 1 X] (LP1)i A.


0 till 99,99 % 0

-1,36 till +1,36 In (1) - In

0,01 till 100 % 50 %

CP2 M [Punkt 2 Y]

0,01 till 100 % av signalen på den tilldelade ingången.

[Punkt 2 X] (LP2) måste vara större än [Punkt 1 X] (LP1).


-1,36 till +1,36 In (1) 0

IbrA



Ström som motsvarar lasten [Punkt 2 X] (LP2)i A.


M [IBR avbr.4-20mA]

0 till 1,36 In (1) 0

Ström för öppning av broms vid informationsbortfall från lastgivaren.

Parametern är tillgänglig om lastgivaren har tilldelats till en analog ingång i ström och om felmeddelandet

om bortfall på 4–20 mA är avaktiverat.

Rekommenderade inställningar:

- 0 för hissar

- motorns märkström för en lyftapplikation





154


Höghastighetslyft:

Denna funktion gör det möjligt att optimera cykeltiderna för lyftrörelser när lasten är noll eller låg. Med funktionen kan en konstant effekt

bibehållas för att uppnå en högre hastighet än den nominella, utan att motorns märkström överskrids.

Hastigheten fortsätter att begränsas av parametern [Max. hastighet] (HSP), på sidan 40.

Funktionen reagerar på amplitudbegränsningen av hastighetsreferensen, inte på själva referensen.

Arbetssätt:

Frekvens


Hög hastighet

HSP

Höjning

Motorns märkfrekvens

FrS

Konstant effekt

0

Mn: Motorns märkmoment

Max.

moment

Moment

Motorns märkfrekvens

FrS

Konstant effekt

Sänkning

Hög hastighet

HSP

155



Det finns två möjliga funktionssätt:

• ”Hastighetsreferens”: Den högsta tillåtna maxhastigheten beräknas av omvandlaren under en kort drift med fast hastighet för att

omvandlaren skall kunna mäta lasten.

• ”Strömbegränsning”: Den högsta tillåtna maxhastigheten är den som strömbegränsningen tillåter under drift, och endast i riktningen

höjning. För riktningen sänkning är funktionen alltid densamma som för ”hastighetsreferens”.


Kommando höjning

eller sänkning

t

Referens

HSP

FrS

OSP

0

t

Frekvens

HSP

Beräknad gräns

FrS

OSP

0

tOS

t

OSP: Justerbar fast hastighet för mätning av last

tOS: Tid för mätning av last

Två parametrar gör det möjligt att minska den hastighet som beräknats av omvandlaren, för riktning höjning och sänkning.

156


Strömbegränsning

Kommando höjning

t


Referens

HSP

FrS

SCL

0

t

Frekvens

HSP

FrS

SCL

Gräns som framtvingas

av strömbegränsningen

0

t

Ström

CLO

t

SCL: Justerbar hastighetströskel över vilken strömbegränsningen är aktiv

CLO: Strömbegränsning för funktionen för hög hastighet

157



HSH-


HSO

COF



COr



tOS



OSP



CLO



SCL



nO

SSO

CSO

b [HÖGHASTIGHETSLYFT]

OBS! Denna funktion kan inte användas tillsammans med vissa andra funktioner. Följ instruktionerna på

sidan 118.

M [Höghastighetslyft]


v [Hast-ref.] (SSO): Läget ”hastighetsreferens”

v [Strömbegr.] (CSO): Läget ”strömbegränsning”

M [Hastigh. koeff. upp]

[Nej] (nO)

0 till 100 % 100 %

Reduktionsfaktor för den hastighet som beräknats av omvandlaren för riktning höjning.

Parametern är tillgänglig om [Höghastighetslyft] (HSO) = [Hast-ref.] (SSO).

M [Hastigh. koeff. ned]

0 till 100 % 50 %

Reduktionsfaktor för den hastighet som beräknats av omvandlaren för riktning sänkning.

Parametern är tillgänglig om [Höghastighetslyft] (HSO) inte är [Nej] (nO).

M [Lastmätningstid]

Varaktighet för fast hastighet för mätning.


M [Mätningshastighet]

0,1 s till 65 s 0,5 s

0 till [Nom.

motorfrekv.] (FrS)

Stabiliserad hastighet för mätning.


M [I-gräns max-hast.]

0 till 1,65 In (1) In

40 Hz

Begränsningsström vid hög hastighet.

Parametern är tillgänglig om [Höghastighetslyft] (HSO) = [Strömbegr.] (CSO).

Inställningsområdet begränsas till 1,36 In om [Switchfrekvens] (SFr) på sidan 57 är lägre än 2 kHz.

OBS! Om inställningen är mindre än 0,25 In finns risk för låsning vid felet [Hant. motorfasavbr.]

(OPF) om det har validerats (se sidan 201).

M [Frekv.för strömbegr]

0 till 500 eller 1000 Hz


Frekvenströskel över vilken begränsningsströmmen för hög hastighet är aktiv.

Parametern är tillgänglig om [Höghastighetslyft] (HSO) = [Strömbegr.] (CSO).

40 Hz





158


PID-regulator

Översikt

Funktionen aktiveras genom att en analog ingång tilldelas PID-svar (mätning).

Intern

referens

A

Referens A

sidorna 107

och 108

PII

rPI YES

nO

PIF

rP2

rP3

rP4

LI

Pr2

Pr4

nO

Ramp

PrP

+

-

Reversering

av fel

PIC

nO

x(-1)

YES

tLS

0

Feltröskel för

återstart

rSL

rdG

rIG

rPG

Förstärkning

POH

POL

+

+

Auto/

manuell

PAU

(manu)

B

Sidorna

107 och

108

Process

nO

AI1

.....

AI4

RP

Pulsgivare

AI nät

Förinställda PIDreferenser

Skalning

PIF1 / PIF2

PIP1 / PIP2

Förinställda manuella referensvärden

PID-svar

Manuellt

nO

referensvärde

PIN

SP2

Förprogrammerad

hastighetsreferens

FPI

x PSr

Ramper

ACC DEC


SP16

Parameter:

Den svarta fyrkanten motsvarar

tilldelning enligt fabriksinställninge

PID-svar:

PID-svaret måste tilldelas en av de analoga ingångarna AI1 till AI4, frekvensingången eller pulsgivaren, beroende på vilka tilläggskort som finns.

PID-referens:

PID-referensen kan tilldelas följande parametrar:

• förinställda referenser via logiska ingångar (rP2, rP3, rP4)

• enligt konfigurationen av [Intern PID-referens] (PII) på sidan 163:

- intern referens (rPI) eller

- referens A (Fr1 eller Fr1b, se sidan 107)

Tabell över förinställda PID-referenser

LI (Pr4) LI (Pr2) Pr2 = nO Referens

rPI eller A

0 0 rPI eller A

0 1 rP2

1 0 rP3

1 1 rP4

En förprogrammerad ingång för hastighetsreferens gör det möjligt att initiera hastigheten när processen startar.

159


Process

Skalning av svar och referenser:

• Parameter PIF1, PIF2

Parametrarna gör det möjligt att skala PID-svaret (givarens område).

Skalningen måste behållas för alla andra parametrar.

• Parameter PIP1, PIP2

Parametrarna gör det möjligt att skala inställningsområdet.

Exempel: Inställning av volym i en tank, mellan 6 m 3 och 15 m 3 .

- Använd givare 4–20 mA, 4,5 m 3 för 4 mA, 20 m 3 för 20 mA, varav PIF1 = 4500 och PIF2 = 20000 (ta de värden som ligger närmast

maxformatet (32767) men stanna inom samma 10-potens i förhållande till de verkliga värdena).

- Inställningsområde 6 till 15 m 3 varav PIP1 = 6000 och PIP2 = 15000.

- Exempel på referenser:

- rP1 (intern referens) = 9500

- rP2 (förinställd referens) = 6500



I menyn [ANVÄNDARMENY] kan du anpassa namn och format för enheten som visas.

Andra parametrar:

• Parameter rSL:

Fastställer feltröskeln för PID över vilken PID-regulatorn återaktiveras efter ett stopp som beror på att tidsgränsen för låg hastighet

tLS har överskridits.

• Ändring av korrigeringsriktningen (PIC): om PIC = nO ökar motorvarvtalet om felet är positivt. Exempel: tryckreglering med

kompressor. Om PIC = YES minskar motorvarvtalet om felet är positivt. Exempel: temperaturreglering med kylfläkt.

• Den integrala förstärkningen kan kortslutas via en logisk ingång.

• Ett larm för PID-svaret kan konfigureras och signaleras via en logisk utgång.

• Ett larm för PID-felet kan konfigureras och signaleras via en logisk utgång.

160


Manuell eller automatisk drift med PID-regulator

Denna funktion kombinerar PID-regulatorn med de förinställda hastigheterna och en manuell referens. Beroende på den logiska ingångens

status erhålls hastighetsreferensen genom de förinställda hastigheterna eller via en ingång för manuell referens genom PID-funktionen.

Manuell referens (PIM)

• Analoga ingångar AI1 till AI4

• Frekvensingång

• Pulsgivare

Process

Förprogrammerad hastighetsreferens (FPI)

• [AI1] (AI1): Analog ingång

• [AI2] (AI2): Analog ingång

• [AI3] (AI3): Analog ingång om det finns ett VW3A3202-tilläggskort

• [AI4] (AI4): Analog ingång om det finns ett VW3A3202-tilläggskort

• [Pulsing. RP] (PI): Frekvensingång om det finns ett VW3A3202-tilläggskort

• [Encoder] (PG): Ingång för pulsgivare om det finns ett pulsgivarkort

• [Graf.term.] (LCC): Grafisk terminal

• [Modbus] (Mdb): Inbyggd Modbus

• [CANopen] (CAn): Inbyggd CANopen

• [Komm-kort] (nEt): Kommunikationskort (om sådant finns)

• [Progr-. kort] (APP): Controller Inside-kort (om sådant finns)

Driftsättning av PID-regulator

1. Konfigurering i PID-mod

Se översikten på sidan 159.

2. Gör ett försök med fabriksinställningarna (i de flesta fall fungerar det bra).

Optimera driften genom att justera rPG eller rIG stegvis och oberoende av varandra, och studera samtidigt effekten på PID-svaret i

förhållande till referensvärdet.

3. Om fabriksinställningarna förorsakar instabilitet eller referensvärdet inte beaktas.

• Gör ett försök med en hastighetsreferens i manuellt läge (utan PID-regulator) och under belastning för systemets varvtalsområde:

- när motorvarvtalet har uppnåtts skall hastigheten vara stabil och överensstämma med referensvärdet; PID-svarets signal skall vara stabil.

- vid hastighetsvariatoner skall hastigheten följa rampen och snabbt stabiliseras; PID-svaret skall följa hastigheten.

Kontrollera annars driftparametrar och/eller givarsignal och kabeldragning.

• Gå till PID-mod.

• Ställ brA på nej (ingen automatisk anpassning av ramp).

• Ändra PID-rampen (PrP) till så lågt värde som mekaniken tillåter och utan att omvandlaren löser ut för fel ObF.

• Ändra den integrala förstärkningen (rIG) till minimum.

• Låt den deriverade förstärkningen (rdG) stå kvar på 0.

• Observera PID-svaret och referensen.

• Ge ett antal start/stopp-order eller gör några snabba ändringar av belastning eller referens.

• Justera den proportionella förstärkningen (rPG) så att bästa möjliga balans mellan svarstid och stabilitet under tillfälliga överbelastningsfaser

erhålls (lågt överskridande och en till två svängningar före stabilisering).

• Om referensen inte varierar vid uppnått varvtal, öka successivt den integrala förstärkningen (rGI), minska den proportionella förstärkningen

(rPG) vid instabilitet (pumpning), och hitta en balans mellan svarstid och statisk noggrannhet (se bilden).

• Den deriverade förstärkningen göra det möjligt att minska överskridandet och förbättra svarstiden, men i gengäld kan det bli svårare

att upprätthålla stabiliteten, eftersom den är beroende av de tre förstärkningarna.

• Gör några försök under drift över hela referensinställningsområdet.

161


Process

Proportionell

förstärkning

Reglerad

storlek

Referens

Stabiliseringstid

Hög rPG

Översväng

Stigtid

Låg rPG

Statiskt fel

Integral

förstärkning

Referens

Hög rIG

tid

Låg rIG

Referens

rPG och rIG korrekta

tid

rdG ökad

tid

Svängningsfrekvensen beror på systemets tröghetsmoment och belastning.

Parameter Stigtid Översväng Stabiliseringstid Statiskt fel

rPG =

rIG

rdG = =

162


PId-


PIF

nO

AI1

AI2

AI3

AI4

PI

PG

AIU1

AICI

PIF1



PIF2



PIP1



PIP2

PII

rPI



rPG



nO

Mdb

CAn

nEt

APP

nO

YES

b [PID REGULATOR]



[Nej] (nO)

M [Tilldeln. PID-svar]

v [Nej] (nO): Ej tilldelad (funktionen inaktiv). I detta fall är ingen av funktionens parametrar tillgänglig.







v [AI nätverk] (AIU1): Svar via kommunikationsbuss

M [AI Nätverkskanal]

Parametern är tillgänglig om [Tilldeln. PID-svar] (PIF) = [AI nätverk] (AIU1).





v [Progr-. kort] (APP): Controller Inside-kort (om sådant finns)

M [PID-svar min.]

(1) 100

Värde för minsta svar. Inställningsområde från 0 till [PID-svar max.] (PIF2) (2).

M [PID-svar max.]

[Nej] (nO)

(1) 1000

Värde för största svar. Inställningsområde från [PID-svar min.] (PIF1) till 32767 (2).

M [Min. PID-referens]

(1) 150

Minsta värde för processen. Inställningsområde från [PID-svar min.] (PIF1) till [Max. PID-referens] (PIP2) (2).

M [Max. PID-referens]

(1) 900

Största värde för processen. Inställningsområde från [Min. PID-referens] (PIP1) till [PID-svar max.] (PIF2) (2).

M [Intern PID-referens]

[Nej] (nO)

PID-regulatorns interna referens

v [Nej] (nO): PID-regulatorns referens ges via Fr1 eller Fr1b med eventuella adderings-/subtraherings-/

multipliceringsfunktioner (se översikten på sidan 106).

v [Ja] (YES): PID-regulatorns referens är intern, via parametern rPI.

M [PID intern referens]

PID-regulatorns interna referens. Denna parameter är också tillgänglig i menyn [1.2 DRIFTPARAM.

VISNING] (SUP-).

Inställningsområde från [Min. PID-referens] (PIP1) till [Max. PID-referens] (PIP2) (2).

M [PID prop. först.]

Proportionell förstärkning

0,01 till 100 1

150

Process


(2)Om ingen grafisk terminal finns visas värden högre än 9999 på den inbyggda displayen med en punkt efter tusentalssiffran, t.ex. 15.65

för 15650.




163


Process


b [PID REGULATOR] (forts.)

rIG



rdG



PrP



PIC

POL



POH



PAL



PAH



PEr



PIS

nO

YES

nO

LI1

-

-

-

M [PID integr. först.]

Integral förstärkning

M [PID deriver. först.]

Deriverad förstärkning

M [PID-ramp]

0,01 till 100 1

0,00 till 100 0

(1) 0 till 99,9 s 0 s

Accelerations-/retardationsramp för PID; definieras för att gå från [Min. PID-referens] (PIP1) till [Max. PIDreferens]

(PIP2) och tvärtom.

[Nej] (nO)

M [PID invertering]

v [Nej] (nO)

v [Ja] (YES)

Ändring av korrigeringsriktningen (PIC):

om PIC = nO ökar motorvarvtalet om felet är positivt. Exempel: tryckreglering med kompressor.

Om PIC = YES minskar motorvarvtalet om felet är positivt. Exempel: temperaturreglering med kylfläkt.

M [Min. PID-utsignal]

Minsta värde för regulatorns utgång, i Hz.

M [Max. PID-utsignal]

Största värde för regulatorns utgång, i Hz.

M [Larm min. PID-svar]

(1) -500 till 500 eller

-1000 till 1000


(1) 0 till 500 eller 1000


0 Hz

60 Hz

(1) 100

Lägsta övervakningströskel för regulatorsvar.

Inställningsområde från [PID-svar min.] (PIF1) till [PID-svar max.] (PIF2) (2).

M [Larm max. PID-svar]

(1) 1000

Högsta övervakningströskel för regulatorsvar.

Inställningsområde från [PID-svar min.] (PIF1) till [PID-svar max.] (PIF2) (2).

M [Larm PID-fel]

Övervakningströskel för regulatorfel.

(1) 0 till 65535 (2) 100

[Nej] (nO)

M [0-ställ PID-integr.]


v [LI1] (LI1)

:

:


När den tilldelade ingången eller biten har status 0 är funktionen inaktiv (PID-integralen valideras).

När den tilldelade ingången eller biten har status 1 är funktionen aktiv (PID-integralen inhiberas).


(2)Om ingen grafisk terminal finns visas värden högre än 9999 på den inbyggda displayen med en punkt efter tusentalssiffran,

t.ex. 15.65 för 15650.




164




FPI

PSr



PAU

PIM

tLS

nO

AI1

AI2

AI3

AI4

LCC

Mdb

CAn

nEt

APP

PI

PG

nO

LI1

-

-

-

nO

AI1

AI2

AI3

AI4

PI

PG

M [Tilldeln. hast-ref]

Ingång förprogrammerad hastighet till PID-regulator

v [Nej] (nO): Ej tilldelad (funktionen inaktiv)





v [Graf.term.] (LCC): Grafisk terminal




v [Progr-. kort] (APP): Controller Inside-kort (om sådant finns)



M [Hastighetsref. %]

Multipliceringskoefficient för ingång för förprogrammerad hastighet.

Parametern är tillgänglig om [Tilldeln. hast-ref] (FPI) = [Nej] (nO).

[Nej] (nO)

(1) 1 till 100 % 100 %

M [Tilldeln. Auto/Man]

v [Nej] (nO): PID är alltid aktiv

v [LI1] (LI1)

:

:


När den tilldelade ingången eller biten har status 0 är PID aktiv.

När den tilldelade ingången eller biten har status 1 är manuell drift aktiv.

M [Manuell refererens]

[Nej] (nO)

[Nej] (nO)

Ingång för manuell hastighet. Parametern är tillgänglig om [Tilldeln. Auto/Man] (PAU) inte är [Nej] (nO).

v [Nej] (nO): Ej tilldelad (funktionen inaktiv)







De förinställda hastigheterna är aktiva på den manuella referensen om hastigheterna har konfigurerats.

M [Timeout min. hast.]

(1) 0 till 999,9 s 0 s



Maxtid för drift med [Min. hastighet] (LSP) (se sidan 40).

Efter drift vid LSP under definierad tid beordras stopp av motorn automatiskt. Återstart sker automatiskt om

referensen är högre än LSP och om startordern är kvar.

Observera: Värdet 0 innebär att ingen tidsbegränsning finns.

Process


(2)Om ingen grafisk terminal finns visas värden högre än 9999 på den inbyggda displayen med en punkt efter tusentalssiffran,

t.ex. 15.65 för 15650.




165


Process



rSL

M [PID nivå återstart]

0,0 till 100,0 0

I de fall funktionerna ”PID” och ”Begränsning av drifttiden vid låg hastighet” tLS har konfigurerats samtidigt

kan det hända att PID-regulatorn försöker reglera en lägre hastighet än LSP.

Detta medför en otillfredsställande funktion med start och stopp som följd osv.

Parametern rSL (feltröskel för återstart) gör det möjligt att ställa in lägsta feltröskel för PID för att återstarta

efter stopp med förlängd LSP.

Funktionen är inaktiv om tLS = 0 eller om rSL = 0.

VARNING!


Försäkra dig om att oväntade omstarter kan ske utan fara.


Pr1-

Pr2

Pr4

rP2



rP3



rP4



nO

LI1

-

-

-

nO

LI1

-

-

-

b [FÖRINST. PID-REFERENS.]

Funktionen är tillgänglig om [Tilldeln. PID-svar] (PIF) har tilldelats.

M [2 förinst. PID-ref.]


v [LI1] (LI1)

:

:


När den tilldelade ingången eller biten har status 0 är funktionen inaktiv.

När den tilldelade ingången eller biten har status 1 är funktionen aktiv.

M [4 förinst. PID-ref.]

Kontrollera att [2 förinst. PID-ref.] (Pr2) har tilldelats innan du tilldelar denna funktion.


v [LI1] (LI1)

:

:




M [Förinst. PID-ref. 2]

(1) 300

Parametern är tillgänglig om [2 förinst. PID-ref.] (Pr2) har tilldelats.



(1) 600




(1) 900



[Nej] (nO)

[Nej] (nO)


(2)Om ingen grafisk terminal finns visas värden högre än 9999 på den inbyggda displayen med en punkt efter tusentalssiffran.

Ex: 15.65 för 15650.




166


Momentstyrning


Hastighetsreglering

Hastighet

Momentreferens

[Momentref. sign.]

(tSd)

[Momentområde]

(trt)

[Tid momentramp]

(trP)

Moment

Begränsning

moment/

ström

M

LI

LI

Funktionen gör det möjligt att växla mellan hastighetsstyrning och momentstyrning.

Vid momentstyrning kan hastigheten variera mellan två konfigurerbara värden. När hastigheten når den nedre eller högre gränsen övergår

omvandlaren automatiskt till hastighetsstyrning (återgång) och stannar på hastighetsgränsen. Det reglerade momentet bibehålls alltså inte

längre och två saker kan nu inträffa:

• Om momentet återgår till det begärda värdet återgår omvandlaren till momentstyrning.

• Om momentet inte återgår till det begärda värdet inom en inställbar tid övergår omvandlaren i felläge eller larmläge.


VARNING!

Kontrollera att ändringar i motorns funktion inte medför någon fara.


Moment

momentbegränsning

A

momentreferens

B

E

C

hastighetsdödband

D

hastighetsreferens

Hastighet

- AB och CD: återgång till hastighetsstyrning,

- BC: momentstyrningsområde,

- E: idealfunktion.

Momentets tecken och värde kan överföras via en logisk utgång och en analog utgång.

167


tOr-


tSS

tr1

tSd

trt



trP



tSt

SPt



nO

YES

LI1

-

-

-

nO

AI1

AI2

AI3

AI4

LCC

Mdb

CAn

nEt

APP

PI

PG

nO

LI1

-

-

-

SPd

YES

SPn

b [MOMENTSTYRNING]

Denna funktion är endast tillgänglig för [Motorstyrn-typ] (Ctt) = [SVC I] (CUC) och [FVC] (FUC).



M [Omkopp. mom/hast]

v [Nej] (nO): Funktionen inaktiv. Övriga parametrar är då inte heller tillgängliga.

v [Ja] (YES): Kontinuerlig momentstyrning.

v [LI1] (LI1)

:

:


När den tilldelade ingången eller biten har status 1: momentstyrning.

När den tilldelade ingången eller biten har status 0: hastighetsstyrning.

M [Momentref. kanal]

v [Nej] (nO): Ej tilldelad (momentreferens noll).

v [AI1] (AI1): Analog ingång.


v [AI3] (AI3): Analog ingång om om det finns ett VW3A3202-tilläggskort.

v [AI4] (AI4): Analog ingång om om det finns ett VW3A3202-tilläggskort.

v [Graf.term.] (LCC): Grafisk terminal.

v [Modbus] (Mdb): Inbyggd Modbus.

v [CANopen] (CAn): Inbyggd CANopen.

v [Komm-kort] (nEt): Kommunikationskort (om sådant finns).

v [Progr-. kort] (APP): Controller Inside-kort (om sådant finns).

v [Pulsing. RP] (PI): Frekvensingång om det finns ett VW3A3202-tilläggskort.

v [Encoder] (PG): Ingång för pulsgivare om det finns ett pulsgivarkort.

100 % av referensen motsvarar 300 % av märkmomentet.

[Nej] (nO)

[Nej] (nO)

[Nej] (nO)

M [Momentref. sign.]


v [LI1] (LI1)

:

:


När den tilldelade ingången eller biten har status 0 är momentets tecken detsamma som referensens.

När den tilldelade ingången eller biten har status 1 är momentets tecken det motsatta mot referensens.

M [Momentområde]

Koefficienten tillämpas på [Momentreferens] (tr1).

M [Tid momentramp]

Stig- och falltid för en variation på 100 % av märkmomentet.

0 till 1000 % 100 %

0 till 99,99 s 3 s

[Hastighet] (SPd)

M [Stopptyp mom-styr]

v [Hastighet] (SPd): Stopp vid hastighetsstyrning, enligt stopptypskonfigurationen (se sidan 128).

v [Fri utrulln.] (YES): Stopp med fri utrullning.

v [Magn. vid 0] (SPn): Stopp vid nollmoment. Denna funktion är endast möjlig vid [Motorstyrn-typ] (Ctt) =

[FVC] (FUC).

M [Tid kvarst. moment]

0 till 3600 s 1

Parametern är tillgänglig om [Stopptyp mom-styr] (tSt) = [Magn. vid 0] (SPn).

Tid för att bibehålla flödet efter stopp, för att snabbt kunna starta om motorn.




168



b [MOMENTSTYRNING] (forts.)

dbp



dbn



rtO

tOb

ALrM

FLt

M [Positivt dödband]

Positivt dödband.

Värde som algebraiskt läggs till hastighetsreferensen.

Exempel för dbP = 10:

• om referensen = +50 Hz: +50 + 10 = 60

• om referensen = -50 Hz: -50 + 10 = -40

M [Negativt dödband]

Negativt dödband.

Värde som algebraiskt dras ifrån hastighetsreferensen.

Exempel för dbn = 10:

• om referensen = +50 Hz: +50 - 10 = 40

• om referensen = -50 Hz: -50 - 10 = -60

M [Timeout momentst.]

0 till 2 x [Max.

utfrekvens] (tFr)

0 till 2 x [Max.

utfrekvens] (tFr)

0 till 999,9 s 60

Tid efter att momentstyrningen automatiskt har upphört innan fel- eller larmläge inträder.

M [Felhant. mom.styrn.]

Omvandlarens beteende efter att tiden [Timeout momentst.] (rtO) har löpt ut.

v [Larm] (ALrM)

v [Fel] (FLt): felmeddelande för stopp med fri utrullning.

10 Hz

10 Hz

[Larm] (ALrM)




169


Momentbegränsning

Det finns två sorters momentbegränsning:

• med ett värde som fastställs genom en parameter,

• med ett värde som erhålls från en analog ingång (AI, RP eller pulsgivare).

Om båda typerna har validerats är det det minsta värdet som beaktas. Båda begränsningstyperna kan konfigureras och fjärraktiveras via

en logisk ingång eller kommunikationsbuss.

[Momenbegr. aktiv.] (tLA)

[Mom-begr. motor]

(tLIM)

[Mom-begr. generat.]

(tLIG)


via parameter

[Ja]

(YES)

[LI]

LI

[Nej]

(nO)

[Analog begr. aktiv.] (tLC)

Beaktande av det

minsta värdet

Begränsningsvärde

[AI.] (AI.)

[Pulsing. RP] (PI)

[Encoder] (PG)


via analog

ingång,

RP eller

pulsgivare

LI

[Ja]

(YES)

[LI]

[AI]

[Nej]

(nO)

[Tilldeln. momentref.] (tAA)

170


tOL-


tLA

tLIM



tLIG



tAA

tLC

nO

YES

LI1

-

-

-

nO

AI1

-

AI4

PI

PG

YES

LI1

-

-

-

b [MOMENTBEGRÄNSNING]

Denna funktion är inte tillgänglig vid U/F-lag.

M [Momenbegr. aktiv.]


v [Ja] (YES): Funktionen alltid aktiv.

v [LI1] (LI1)

:

:




M [Mom-begr. motor]

Parametern är tillgänglig om [Momenbegr. aktiv.] (tLA) = [Nej] (nO).

Momentbegränsning under motordrift, i procent av märkmomentet.

M [Mom-begr. generat.]


[Nej] (nO)

(1) 0 till 300 % 100 %

(1) 0 till 300 % 100 %

Parametern är tillgänglig om [Momenbegr. aktiv.] (tLA) = [Nej] (nO)

Momentbegränsning under generatordrift, i procent av märkmomentet.

[Nej] (nO)

M [Tilldeln. momentref.]

v [Nej] (nO): Ej tilldelad (funktionen inaktiv).

v [AI1] (AI1)

till

[AI4] (AI4): Analog ingång om om det finns ett VW3A3202-tilläggskort.

v [Pulsing. RP] (PI): Frekvensingång om om det finns ett VW3A3202-tilläggskort.

v [Encoder] (PG): Ingång för pulsgivare om det finns ett pulsgivarkort.

Om funktionen har tilldelats varierar begränsningen från 0 % till 300 % av märkmomentet beroende på

signalen 0 % till 100 % på den tilldelade ingången.

Exempel:

- 12 mA på en 4–20 mA-ingång ger en begränsning på 150 % av märkmomentet.

- 2,5 V på en 10 V-ingång ger 75 % av märkmomentet.

M [Analog begr. aktiv.]

[Ja] (YES)

Parametern är tillgänglig om [Tilldeln. momentref.] (tAA) inte är [Nej] (nO).

v [Ja] (YES): Begränsningen beror på den ingång som tilldelats av [Tilldeln. momentref.] (tAA).

v [LI1] (LI1)

:

:


När den tilldelade ingången eller biten har status 0:

• Begränsningen erhålls från parametrarna [Mom-begr. motor] (tLIM) och [Mom-begr. generat.] (tLIG) om

[Momenbegr. aktiv.] (tLA) inte är [Nej] (nO).

• Ingen begränsning om [Momenbegr. aktiv.] (tLA) = [Nej] (nO).

När den tilldelade ingången eller biten har status 1:

• Begränsningen beror på den ingång som tilldelats av [Tilldeln. momentref.] (tAA).

OBS! Om [Mom-begr.] (tLA) och [Tilldeln. momentref.] (tAA) valideras samtidigt är det det mindre värdet

som beaktas.




171


CLI-


b [2:a STRÖMBEGRÄNSN.]

LC2 M [Tilldeln. strömbegr. 2]

[Nej] (nO)

CL2



CLI



nO

LI1

-

-

-


v [LI1] (LI1)

:

:


När den tilldelade ingången eller biten har status 0 är den första strömbegränsningen aktiv.

När den tilldelade ingången eller biten har status 1 är den andra strömbegränsningen aktiv.

M [Strömbegränsning 2]

(1) 0 till 1,65 In (2) 1,5 In (2)

Andra strömbegränsning. Parametern är tillgänglig om [Tilldeln. strömbegr. 2] (LC2) inte är [Nej] (nO).



(OPF) om det har validerats (se sidan 201). Om den är lägre än motorströmmen vid tomgång har

begränsningen ingen verkan.

M [Strömbegränsning]

(1) 0 till 1,65 In (2) 1,5 In (2)

Första strömbegränsning. Parametern är tillgänglig om [Tilldeln. strömbegr. 2] (LC2) inte är [Nej] (nO).



(OPF) om det har validerats (se sidan 201). Om den är lägre än motorströmmen vid tomgång har

begränsningen ingen verkan.






172


Styrning av nätkontaktor

Exempel på schema:

Nödstopp

OBS! Efter att knappen ”Nödstopp” har använts måste knappen

”Drift/återställning” aktiveras.

Nätmatning

3 a

Drift/

återställning

K11

K10

KM1

K11

L1 L2 L3

U V W

ATV 71

0 LIp

P24 LIn LO/Rp

3

M

Fram

eller

back

K11

K10

0 V 24 V

Matning 24 V

Omvandlarens styrning skall matas via en extern 24 V-källa.

VARNING

Denna funktion kan endast användas för ett fåtal manövrer i följd, med en cykeltid på över 60 s (annars åldras filterkondensatorernas

laddningskrets i förtid).


OBS! Nätkontaktorn sluts vid varje startorder, fram eller back, och öppnas efter varje stopp.

173


LLC-


LLC

LES

LCt

nO

LO1

-

LO4

r2

-

r4

nO

LI1

-

-

-

b [STYRN. NÄTKONTAKTOR]

M [Tilldeln. nätkont.]

[Nej] (nO)


v [Nej] (nO): Ej tilldelad funktion (ingen av funktionens parametrar är tillgängliga).

v [LO1] (LO1)

till

[LO4] (LO4): Logisk utgång (val mellan LO1 till LO2 eller LO4 om ett eller flera I/O-kort finns).

v [R2] (r2)

till

[R4] (r4): Relä (utökat val R2 till R3 eller R4 om ett eller flera I/O-kort finns).

M [Låsning omvandl.]


v [LI1] (LI1)

:

:


Omvandlaren låses när den tilldelade ingången eller biten har status 0.

M [Time out nätmatn.]

5 till 999 s 5 s

[Nej] (nO)

Övervakningstid för slutning av nätkontaktor. Om det inte finns någon spänning i omvandlarens huvudkrets

efter denna tid låses omvandlaren i felläge (LCF) ”Nätkontaktor”.

174


Styrning av kontaktor efter omvandlare

Medger styrning av omvandlaren via en kontaktor som är monterad mellan omvandlaren och motorn. Order om slutning av kontaktor sker

när en startorder ges. Order om öppning av kontaktor sker när det inte längre finns någon ström i motorn.

VARNING

Om funktionen ”bromsning via DC-injicering” konfigureras skall likströmmen inte injiceras alltför länge vid stopp eftersom

kontaktorn faller först efter avslutad DC-injicering.


Svar från kontaktor efter omvandlare

Motsvarande logiska ingång skall ha status 1 när det inte finns någon startorder och 0 under drift.

Om villkoren ej följs löser omvandlaren ut i felläge FCF1 om kontaktorn efter omvandlaren inte sluts (LIx till 1) och i felläge FCF2 om den

har fastnat (LIx till 0).

Parametern [Fördr. motorstart] (dbS) gör det möjligt att fördröja utlösningen till fel när en startorder ges, och parametern [Öppn-tid kontaktor]

(dAS) fördröjer felet vid stopporder.

OBS!

Felläget FCF1 (kontaktorn sluts inte) kan återställas genom att startordern övergår från 1 till 0 (0 --> 1 --> 0 vid 3-trådsstyrning).

ATV 71

Styrning

Återgång

U

V W 0 LOp/Rp P24 LIp

KM2

K20

KM2

K20

M

3

KM2

Funktionerna [Tilldeln. motorkont.] (OCC) och [Svar motorkontakt.] (rCA) kan användas var och en för sig eller tillsammans.

175


OCC-


OCC

nO

LO1

-

LO4

r2

-

r4

b [STYRN. MOTORKONT.]

M [Tilldeln. motorkont.]

[Nej] (nO)


v [Nej] (nO): Ej tilldelad funktion (ingen av funktionens parametrar är tillgängliga).

v [LO1] (LO1)

till


v [R2] (r2)

till


rCA

dbS



dAS



nO

LI1

-

-

-

M [Svar motorkontakt.]


v [LI1] (LI1)

:

:


Motorn startar när den tilldelade ingången eller biten övergår till 0.

M [Fördr. motorstart]

0,05 till 60 s 0,15

[Nej] (nO)

Fördröjning av:

• motorstyrning efter att en startorder har getts,

• felövervakning av kontaktor efter omvandlare, om återgång har tilldelats. Om kontaktorn inte sluts efter

den förinställda tiden låses omvandlaren i felläge FCF1.

Parametern är tillgänglig om [Tilldeln. motorkont.] (OCC) har tilldelats eller om [Motorkont-svar] (rCA) har

tilldelats.

Fördröjningen måste vara längre än tiden för slutning av kontaktor efter omvandlare.

M [Öppn-tid kontaktor]

0 till 5,00 s 0,10

Fördröjning av öppningstyrning av kontaktor efter omvandlare efter att motorn har stannat.

Parametern är tillgänglig om [Motorkont-svar] (rCA) har tilldelats.

Fördröjningen måste vara längre än tiden för öppning av kontaktor efter omvandlare. Om inställningen är 0

övervakas inte felet.

Om kontaktorn inte öppnas efter den förinställda tiden låses omvandlaren i felläge FCF2.




176


Positionering via givare eller gränslägen

Med denna funktion hanteras positionering utifrån positionsgivare eller gränslägeskontakter knutna till logiska ingångar, eller utifrån styrregister:

• inbromsning

• stopp

Fram

0

Back

0

[Insaktning fram]

0

[Gbr. stopp fram]

0

Hastighet


(LSP)

0

Inbromsnings- och stopptyp kan konfigureras.

Funktionen är likadan för båda rotationsriktningarna. Inbromsning och stopp fungerar enligt samma princip, vilken beskrivs nedan.

Exempel: inbromsning vid riktning fram:

- Inbromsning fram sker på stigande flank (övergång från 0 till 1) från den ingång eller bit som har tilldelats till inbromsning fram om

denna stigande flank sker i riktning fram. Inbromsningsordern lagras alltså vid strömavbrott. Drift i motsatt riktning tillåts i hög hastighet.

Inbromsningsordern försvinner vid fallande flank (övergång från 1 till 0) från den ingång eller bit som har tilldelats till inbromsning

fram om denna stigande flank sker i riktning back.

- En bit eller logisk ingång kan tilldelas för att inhibera funktionen.

- Inbromsningsordern fram inhiberas när inhiberingsingången eller -biten har status 1, men givarnas statusändringar övervakas

och lagras fortfarande.

177


Exempel: Positionering via gränsläge

Stopp

back

Inbromsning

back

Back

Fram

Inbromsning

fram

Stopp

fram

Funktion med korta kammar:

Vid första användningstillfället och efter återgång till fabriksinställningarna måste start ske utanför inbromsnings- och stoppzonerna en gång

för att initiera funktionen.

Inbromsningszon fram

Inbromsning fram

Stoppzon fram

Stopp fram

Funktion med långa kammar:

Det finns inga restriktioner, utan funktionen initieras över hela området.

Inbromsningszon fram

Inbromsning fram

Stoppzon fram

Stopp fram

178


LPO-


SAF

nO

LI1

-

-

C101

-

-

-

Cd00

-

b [POSIT. VIA GRÄNSLÄGEN]



[Nej] (nO)

M [Gbr. stopp fram]



v [LI7] (LI7) till [LI10] (LI10): om det finns ett VW3A3202-tilläggskort

v [LI11] (LI11) till [LI14] (LI14): om det finns ett VW3A3202-tilläggskort







SAr

dAF

dAr

CLS

PAS

dSF

nO

LI1

-

-

-

rMP

FSt

YES

Std

OPt

Stopp i riktning fram, styrning via stigande flank (övergång från 0 till 1) från den tilldelade biten eller ingången.

M [Gbr. stopp back]

Samma tilldelningar är möjliga som för [Gbr. stopp fram] (SAF) ovan.

[Nej] (nO)

Stopp i riktning back, styrning via stigande flank (övergång från 0 till 1) från den tilldelade biten eller ingången.

M [Insaktning fram]


[Nej] (nO)

Inbromsning i riktning fram, styrning via stigande flank (övergång från 0 till 1) från den tilldelade biten eller

ingången.

M [Insaktning back]


[Nej] (nO)

Inbromsning i riktning back, styrning via stigande flank (övergång från 0 till 1) från den tilldelade biten eller

ingången.

M [Deaktivera gbr.]

[Nej] (nO)

Parametern är tillgänglig om minst ett gränsläge eller en givare har tilldelats.


v [LI1] (LI1)

:

:


När den tilldelade biten eller ingången har status 1 avaktiveras gränslägena. Om omvandlaren i det läget

har stannat eller bromsats in av ett gränsläge startar den om upp till sin hastighetsreferens.

M [Stopptyp]

[Ramp] (rMP)


v [Rampstopp] (rMP): Enligt ramp

v [Snabbstopp] (FSt): Snabbstopp (förkortad ramp via [Koeff. ret-ramp] (dCF), se sidan 128)

v [Fri utrulln.] (YES): Stopp med fri utrullning

M [Retardationstyp]

[Standard] (Std)


v [Standard] (Std): Använder den giltiga rampen [Retardation] (dEC) eller [Retardation 2] (dE2).

v [Optimerad] (OPt): Ramptiden beräknas utifrån den faktiska hastigheten när inbromsningskontakten

kopplas om, så att drifttiden vid låg hastighet begränsas (optimering av cykeltiden: inbromsningstiden är

konstant oavsett utgångshastighet).

179


Alternativa parametrar [BYTE PARAMETERUPPS.]

Du kan välja 1 till 15 parametrar i menyn [1.3 INSTÄLLNINGAR] (SEt-) på sidan 50, ge dem 2 eller 3 olika värden och växla mellan dessa

2 eller 3 värden via 1 eller 2 logiska ingångar eller styrregister. Denna växling kan göras under drift (medan motorn går).

Parameter 1

Parameter 2

Parameter 3

Parameter 4

Parameter 5

Parameter 6

Parameter 7

Parameter 8

Parameter 9

Parameter 10

Parameter 11

Parameter 12

Parameter 13

Parameter 14

Parameter 15

Ingång LI eller bit

2 värden

Ingång LI eller bit

3 värden

Värde 1 Värde 2 Värde 3

Parameter 1

Parameter 2

Parameter 3

Parameter 4

Parameter 5

Parameter 6

Parameter 7

Parameter 8

Parameter 9

Parameter 10

Parameter 11

Parameter 12

Parameter 13

Parameter 14

Parameter 15

Parameter 1

Parameter 2

Parameter 3

Parameter 4

Parameter 5

Parameter 6

Parameter 7

Parameter 8

Parameter 9

Parameter 10

Parameter 11

Parameter 12

Parameter 13

Parameter 14

Parameter 15

Parameter 1

Parameter 2

Parameter 3

Parameter 4

Parameter 5

Parameter 6

Parameter 7

Parameter 8

Parameter 9

Parameter 10

Parameter 11

Parameter 12

Parameter 13

Parameter 14

Parameter 15

0 1 0 eller 1

0 0 1

OBS! Dessa parametrar kan inte längre ändras i menyn [1.3 INSTÄLLNINGAR] (SEt-). Alla ändringar som görs i menyn

[1.3 INSTÄLLNINGAR] (SEt-) förloras nästa gång spänningen slås ifrån. De kan justeras under drift i menyn [BYTE

PARAMETERUPPS.] (MLP-), i den aktiva konfigurationen.

OBS! Det går inte att växla mellan parametrar via den inbyggda terminalen.

Från den inbyggda terminalen går det endast att ställa in parametrar om funktionen har konfigurerats i förväg via den grafiska terminalen,

via PowerSuite eller via kommunikationsbuss eller -nät. Om funktionen inte har konfigurerats visas inte menyn MLP- och undermenyerna

PS1-, PS2-, PS3-.

180


MLP-


CHA1

CHA2

nO

LI1

-

-

-

nO

LI1

-

-

-

b [BYTE PARAMETERUPPS.]

M [2 parameter upps.]


v [LI1] (LI1)

:

:


Växling mellan två parameteruppsättningar.

[Nej] (nO)

[Nej] (nO)

M [3 parameter upps.]


v [LI1] (LI1)

:

:


Växling mellan tre parameteruppsättningar.

OBS! För att få tre parameteruppsättningar måste även [2 parameter upps.] konfigureras.

M [PARAMETERVAL]

Parametern är endast tillgänglig via den grafiska terminalen om [2 parameter upps.] inte är [Nej].

Om du går in i denna parameter öppnas ett fönster eller så visas alla tillgängliga inställningsparametrar.

Välj 1 till 15 parametrar med ENT (en markering visas efter) eller avmarkera dem med ENT.

Exempel:

PARAMETERVAL


Ökning av ramp

- - - - - - - - -

- - - - - - - - -

- - - - - - - - -

PS1- M [UPPSÄTTNING 1]

Parametern är tillgänglig om minst en parameter har valts i [PARAMETERVAL].

Om du går in i denna parameter öppnas ett inställningsfönster eller så visas de valda parametrarna i den

ordning de valdes.



UPPSÄTTNING 1

Acceleration : 9.51 s ENT

Retardation : 9.67 s

Acceleration 2 : 12.58 s

Retardation 2 : 13.45 s

Avrundn. 1 Acc-start: 2.3 s

Kod

Quick



9.51 s

[Min = 0.1 Max = 999.9

> Quick


Gör på samma sätt som i inställningsmenyn med de parametrar som visas.

181



b [BYTE PARAMETERUPPS.] (forts.)



Parametern är tillgänglig om minst en parameter har valts i [PARAMETERVAL].

Gör på samma sätt som för [UPPSÄTTNING 1] (PS1-).

Parametern är tillgänglig om [3 parameter upps.] inte är [Nej] och om minst en parameter har valts i

[PARAMETERVAL].

Gör på samma sätt som för [UPPSÄTTNING 1] (PS1-).

OBS! Vi rekommenderar att du testar att växla mellan parametrar under stopp och kontrollera att växlingen fungerar korrekt.

Vissa parametrar är beroende av varandra och kan i så fall inskränkas när växlingen sker.

Beroendeförhållandena mellan olika parametrar måste beaktas även mellan olika uppsättningar.

Exempel: Den högsta [Min. hastighet] (LSP) måste vara lägre än den lägsta [Max. hastighet] (HSP).

182


Alternativ motor eller konfiguration [MULTIMOTORKONFIG.]

Omvandlaren kan ha upp till tre konfigurationer som lagras via menyn [1.12 FABRIKSINSTÄLLNINGAR] (FCS-) på sidan 221.

Var och en av dessa konfigurationer kan fjärraktiveras, vilket gör att du kan anpassa omvandlaren för:

• två eller tre olika motorer eller mekanismer (multimotorfunktion).

• två eller tre olika konfigurationer för samma motor (multikonfiguration).

De två alternativa funktionerna kan inte kombineras.

OBS! Följande föreskrifter måste följas:

• Växling kan endast göras vid stopp när (omvandlaren är låst). Om en order om växling ges under drift kommer den inte att utföras

förrän vid nästa stopp.

• Vid motorbyte måste dessutom följande föreskrifter följas:

- växlingen skall åtföljas av en korrekt växling av berörda kraftplintar och berörd styrning.

- omvandlarens maxeffekt skall beaktas för alla motorer.

• Alla konfigurationer som skall alterneras måste i förväg ha ställts in och sparats i samma hårdvarukonfiguration, som är den

permanenta konfigurationen (tilläggskort och kommunikation). Om detta inte sker kan omvandlaren låsas i felläge

[Felakt.konfigurat.] (CFF).

Menyer och parametrar som kan alterneras med multimotorfunktionen

• [1.3 INSTÄLLNINGAR] (SEt-)

• [1.4 MOTORSTYRNING] (drC-)

• [1.5 IN-/UTGÅNGSKONFIG.] (I-O-)

• [1.6 KONFIG STYRKANAL(ER)] (CtL-)

• [1.7 APPLIKATIONSFUNKT.] (FUn-) med undantag för funktionen [MULTIMOTORKONFIG.] (behöver bara konfigureras en gång)

• [1.8 FELHANTERING] (FLt)

• [1.13 ANVÄNDARMENY]

• [ANVÄNDARKONFIG.]: Det namn som användaren ger konfigurationen i menyn [1.12 FABRIKSINSTÄLLNINGAR] (FCS-)

Menyer och parametrar som kan alterneras med multikonfigurationsfunktionen

Fungerar på samma sätt som i multimotor, förutom motorparametrarna som är desamma i alla tre konfigurationerna:

- märkström,

- termisk ström,

- märkspänning,

- nominell frekvens,

- nominell hastighet,

- märkeffekt,

- RI-kompensering,

- eftersläpningskompensering,

- synkronmotorparametrar,

- typ av termiskt skydd,

- termisk status,

- de parametrar för automatisk mätning och motorparametrar som är tillgängliga i expertläge,

- typ av motorstyrning.

OBS! Inga andra menyer eller parametrar kan alterneras.

183


Styrning av växling

Styrningen sker via en eller två logiska ingångar beroende på antalet motorer eller vilken konfiguration som har valts (2 eller 3).

Kombinationerna anges i tabellen nedan.

LI

Två motorer eller konfigurationer

LI

Tre motorer eller konfigurationer

Nummer på konfiguration

eller aktiv motor

0 0 0

1 0 1

0 1 2

1 1 2

Diagram för multimotor

ATV 71

LI

Konfiguration 0

LO eller R


om båda

kontakterna

är öppna



+ 24 V

LI



LO eller R

LO eller R

M0 M1 M2

Automatisk mätning i multimotor

Den automatiska mätningen kan göras:

• manuellt via en logisk ingång vid motorbyte

• automatiskt vid varje 1:a motoraktivering efter att omvandlaren har spänningssatts, om parametern [Autom. autotuning] (AUt) på

sidan 66 = [Ja] (YES).

Termisk status för motorer i multimotor:

Omvandlaren skyddar tre motorer separat, och varje termisk status beaktar alla stopptider inklusive strömavbrott i omvandlaren.

Det är inte nödvändigt att utföra en automatisk mätning varje gång omvandlaren spänningssätts, utan det räcker att utföra en automatisk

mätning för varje motor åtminstone en gång.

Utgång för konfigurationsinformation

I menyn [1.5 IN-/UTGÅNGSKONFIG.] (I-O-) kan en logisk utgång tilldelas till varje konfiguration eller motor (2 eller 3) för att överföra

information på distans.

OBS! Eftersom menyn [1.5 IN-/UTGÅNGSKONFIG.] (I-O-) är växlingsbar måste dessa utgångar tilldelas i alla konfigurationer där

informationen är nödvändig.

184


MMC-


b [MULTIMOTORKONFIG.]

CHM

CnF1

nO

YES

nO

LI1

-

-

C111

-

-

-

CnF2

nO

LI1

-

-

C111

-

-

-

M [Multimotor]

v [Nej] (nO): Flera konfigurationer är möjliga.

v [Ja] (YES): Flera motorer är möjliga.

M [2 konfigurationer]

v [Nej] (nO): Ingen växling.

v [LI1] (LI1) till [LI6] (LI6).

v [LI7] (LI7) till [LI10] (LI10): om det finns ett VW3A3202-tilläggskort.


v [C111] (C111) till [C115] (C115): med inbyggd Modbus.

v [C211] (C211) till [C215] (C215): med inbyggd CANopen.

v [C311] (C311) till [C315] (C315): med ett kommunikationskort.

v [C411] (C411) till [C415] (C415): med ett Controller Inside-kort.

Växling mellan två motorer eller två konfigurationer.

M [3 konfigurationer]

v [Nej] (nO): Ingen växling.




v [C111] (C111) till [C115] (C115): med inbyggd Modbus.

v [C211] (C211) till [C215] (C215): med inbyggd CANopen.

v [C311] (C311) till [C315] (C315): med ett kommunikationskort.

v [C411] (C411) till [C415] (C415): med ett Controller Inside-kort.

Växling mellan tre motorer eller tre konfigurationer.

[Nej] (nO)

[Nej] (nO)

[Nej] (nO)

tnL-

tUL

nO

LI1

-

-

-

OBS! För att få tre motorer eller tre konfigurationer måste även [2 konfigurationer] (CnF1) ha konfigurerats.

b [AUTOTUNING VIA LI]

M [Tilldeln. autotuning]

v [Nej] (nO): Ej tilldelad.

v [LI1] (LI1)

:

:


Den automatiska mätningen utförs när den tilldelade ingången eller biten övergår till 1.

[Nej] (nO)

OBS! Automatisk mätning medför att motorn spänningssätts.

185


Traverse-styrning

Funktion för lindning av rullar (textilindustri)

Textil

Omvandlare för

traverse-styrning

Omvandlare för

lindning

Rulle

Huvudaxel

Lindningsmotor

Trådstyrning

Tråd

Traverse-styrningsmotor

Reducerväxel

Reducerväxel

Kam

Kammens rotationshastighet måste följa en angiven profil för få en regelbunden, kompakt och linjär rulle:

Startorder

t

Motorhastighet

Basreferens

LI eller bit för

traversestyrningsorder

ACCramp

dEC-ramp

t

t

Bit 15 för register LRS1

(traverse-styrning pågår)

funktionen startar

funktionen stannar

t

Funktionen startar när omvandlaren har uppnått basreferensen och traverse-styrningsordern har validerats.

När traverse-styrningsordern försvinner återgår omvandlaren till sin basreferens via den ramp som bestämts av traverse-styrningsfunktionen.

Funktionen stannar då omvandlaren har återkommit till denna referens.

Bit 15 av register LRS1 har status 1 medan funktionen är aktiv.

186


Funktionsparametrar:

Parametrarna definierar cykeln med frekvensvariationer kring basreferensen enligt figuren nedan:


Basreferens

tdn

tUP

qSH

qSL

Frekvenshopp

trH

trL

Textil

Frekvenshopp

0

t

• trC:

• tdn:

• tUP:

• trH:

• trL:

• qSH:

• qSL:

[Yarn-styrning]: Tilldelning av traverse-styrningsorder till en logisk ingång eller ett styrregister för kommunikationsbuss.

Tid för [Ret. ”trav-styrning”] i sekunder

Tid för [Acc. ”Trav-styrn”] i sekunder

[Trav.frekv. hög] i Hertz

[Trav.frekv. låg] i Hertz

[Snabbt hopp hög] i Hertz

[Snabbt hopp låg] i Hertz

Rullparametrar:

• tbO:

• dtF:

[Spolningstid]: Tid för att tillverka en rulle, i minuter.

Denna parameter anger slutet på rullen. När tiden för traverse-styrningsfunktion sedan trC-ordern uppnår värdet tbO

övergår den logiska utgången eller ett av reläerna till status 1 om motsvarande EbO-funktion har tilldelats.

Tiden för traverse-styrningsfunktion EbOt kan övervakas i serie via en kommunikationsbuss eller i meny [1.2 DRIFTPARAM.

VISNING].

[Minska hast-ref]: Minskning av basreferensen.

I vissa fall är det nödvändigt att minska basreferensen allt eftersom rullen växer. Värdet dtF motsvarar tiden tbO. Efter

denna tid fortsätter referensen att minska efter samma ramp. Om låg hastighet LSP är 0 och hastigheten uppnår 0 Hz

stannar omvandlaren och måste återställas genom en ny startorder.

Om låg hastighet LSP inte är 0 fortsätter traverse-styrningsfunktionen över LSP.


Basreferens

dtF

Med LSP = 0

0

tbO

t


Basreferens

dtF

Med LSP > 0

LSP

0 t

tbO

187


Textil

• rtr:

[Init. ”traverse”styr] Omstart av traverse-styrning.

Denna order kan tilldelas till en logisk ingång eller ett styrregister för kommunikationsbuss. Den nollställer EbO-larmet och

funktionstiden EbOt samt startar om referensen till basreferensen. Så länge rtr är 1 inhiberas traverse-styrningsfunktionen

och hastigheten är lika med basreferensen.

Denna order är speciellt användbar vid byte av rulle.


Basreferens

dtF

0

tbO

t

Drift

0

trC

t

0

EbOt

tbO

0

bit 15 för LRS1

t

t

0

t

EbO

0

rtr

t

0

t

188


Counter wobble



Textil

tSY

SnC

Synkronisering

Rulle

Huvudaxel

Lindningsmotor

Trådstyrning

Tråd

Trådstyrningsmotor

Kam

Funktionen ”Counter wobble” används i vissa applikationer för att erhålla en konstant trådspänning eftersom funktionen traverse-styrning

medför stora hastighetsvariationer i trådstyrningsmotorn (trH och trL, se sidan 191).

Två omvandlare måste användas (en masteroch en slavomvandlare).

Masteromvandlaren styr trådstyrningshastigheten och slavomvandlaren styr lindningshastigheten. Funktionen ger slavomvandlaren en

hastighetslag i motsatt fas gentemot masteromvandlarens. Det är alltså nödvändigt med en synkronisering. Denna utförs via en av

masteromvandlarens logiska utgångar och en av slavomvandlarens logiska ingångar.

Startorder för masteroch

slavomvandlare

t

Reducerväxel

Reducerväxel

Traversestyrningsorder

för

masteroch

slavomvandlare

t

Hastighet för

trådstyrningsmotor

(masteromvandlare)

trH

trL

t

Synkronisering tSY/SnC

t

Hastighet för

lindningsmotor

(slavomvandlare)

trH

trL

t

189


Anslutning av ingångar/utgångar för synkronisering

Textil



ATV 71 ATV 71

(SnCO) LOp

COM

LIp (SnCI)

COM

Startvillkoren för funktionen är:

- Bashastighet uppnådd i båda omvandlarna

- Ingången [Yarn-styrning] (trC) aktiverad

- Synkroniseringssignal finns

OBS! På slavomvandlaren skall parametrarna [Snabbt hopp hög] (qSH) och [Snabbt hopp låg] (qSL) vanligtvis vara noll.

190


trO-


trC

trH



nO

LI1

-

-

-

b [TRAVERSE STYRNING]



[Nej] (nO)

M [Yarn-styrning]

v [Nej] (nO): Funktionen inaktiv. Övriga parametrar är då också inte heller tillgängliga.

v [LI1] (LI1)

:

:


Cykeln traverse-styrning startar när den tilldelade ingången eller biten har status 1 och stannar vid status 0.

M [Trav.frekv. hög]

(1) 0 till 10 Hz 4 Hz

Textil

trL



M [Trav.frekv. låg]

(1) 0 till 10 Hz 4 Hz

qSH



M [Snabbt hopp hög]

(1) 0 till [Trav.frekv. hög]

(trH)

0 Hz

qSL



M [Snabbt hopp låg]

(1) 0 till [Trav.frekv. låg]

(trL)

0 Hz

tUP



tdn



M [Acc. ”Trav-styrn”]

M [Ret. ”trav-styrning”]

0,1 till 999,9 s 4 s

0,1 till 999,9 s 4 s

tbO



EbO

nO

LO1

-

LO4

r2

-

r4

M [Spolningstid]

Tid som krävs för att tillverka en rulle.

0 till 9999 minuter 0 minuter

[Nej] (nO)

M [Spolslut]

v [Nej] (nO): Funktionen ej tilldelad.

v [LO1] (LO1)

till


v [R2] (r2)

till

v [R4] (r4): Relä (utökat val R2 till R3 eller R4 om ett eller flera I/O-kort finns).

Den tilldelade utgången eller reläet övergår till status 1 när funktionstiden för traverse-styrning har uppnått

[Spolningstid] (tbO).





191


Textil


b [TRAVERSE STYRNING] (forts)

SnC

tSY

dtF



rtr

nO

LI1

-

-

-

nO

LO1

-

LO4

r2

-

r4

nO

LI1

-

-

-

M [Counter wobble]


v [LI1] (LI1)

:

:


Skall endast konfigureras på lindningsomvandlaren (slavomvandlaren).

[Nej] (nO)

[Nej] (nO)

M [Sync wobbl.]


v [LO1] (LO1)

till


v [R2] (r2)

till

v [R4] (r4): Relä (utökat val R2 till R3 eller R4 om ett eller flera I/O-kort finns).

Den tilldelade utgången eller reläet övergår till status 1 när funktionstiden för traverse-styrning har uppnått

[Spolningstid] (tbO).

Skall endast konfigureras på trådstyrningsomvandlaren (masteromvandlaren).

M [Minska hast-ref]

Minskning av basreferensen under traverse-styrningscykeln.


[Nej] (nO)

M [Init. ”traverse”styr]


v [LI1] (LI1)

:

:


När den tilldelade ingången eller biten har status 1 nollställs tiden för traverse-styrningsfunktion och även

[Minska hast-ref] (dtF).

192


Evakueringsfunktion

Evakueringsfunktionen är avsedd för hissapplikationer. Den är endast tillgänglig för omvandlarna ATV71pppN4 (380/480 V)

Om en hiss sitter fast mellan två våningar på grund av strömavbrott måste personerna i hissen evakueras inom en rimlig tid.

Denna funktion kräver anslutning av nödmatning till omvandlaren.

Matningen är en reducerad spänning och tillåter endast ett begränsat driftmod med lägre hastighet, men fullt moment.

Funktionen kräver:

• En logisk ingång för styrning av ”evakueringsdrift”.

• En minskning av övervakningströskeln för spänning.

• En lämplig låghastighetsreferens.

Hiss

Efter ett strömavbrott och om omvandlaren stängs av kan omvandlaren startas om utan att övergå till felläge [Underspänning] (USF) om

motsvarande logiska ingång samtidigt har status 1. Det är då möjligt att beordra höjning (FW) eller sänkning (RV).

VARNING

• Denna ingång får inte ha status 1 under nätmatning. För att säkerställa detta, samt för att undvika eventuella kortslutningar,

bör matningskopplarkontaktorer användas.

• Vid återgång från nödmatning till nätmatning skall ingången 0-ställas och omvandlaren hållas spänningslös under

minst 10 sekunder.



rFt-

rFt

nO

LI1

-

LI14

rSU

b [EVAKUERINGSFUNKT.]

Funktionen är endast tillgänglig för omvandlarna ATV71pppN4 (380/480 V)

[Nej] (nO)

M [Tilldeln. evak-funkt.]



v [LI7] (LI7) till [LI10] (LI10): om det finns kort för analoga ingångar/utgångar VW3A3201.

v [LI11] (LI11) till [LI14] (LI14): om det finns kort för utökade ingångar/utgångar VW3A3202.

Evakueringen kopplas in om den tilldelade ingången har status 1, om omvandlaren är i stoppläge.

Evakueringen kopplas ur om den tilldelade ingången har status 0, så fort omvandlaren återgår till stoppläge.

M [Matningssp. evak.]

Minsta tillåtna värde för nödmatningens växelspänning.

Parametern är tillgänglig om [Tilldeln. evak-funkt.] (rFt) inte är [Nej] (nO).

220 till 320 V 220 V

rSP



M [Evakureingsfrekv.]

Värde för frekvensreferens i evakueringsläge.

Parametern är tillgänglig om [Tilldeln. evak-funkt.] (rFt) inte är [Nej] (nO).

Inställningsområdet beror på parametrarna [Min. hastighet] (LSP) på sidan 52, [Nom. motorfrekv.] (FrS) och

[Nom. motorspänng.] (UnS) på sidan 65 och på [Matningssp. evak.] (rSU) ovan.

• Om LSP < (Frs x rSU/UnS): rSP (min.) = LSP, rSP (max.) = (Frs x rSU/UnS)

• Om LSP u (Frs x rSU/UnS): rSP = (Frs x rSU/UnS).

5 Hz




193


Direktmatning via DC-buss

Denna funktion är endast tillgänglig för omvandlarna ATV71pppM3 u 18,5 kW och ATV71pppN4 > 18,5 kW.

Direktmatning via DC-buss kräver en skyddad likströmskälla med tillräcklig effekt och spänning, samt korrekt dimensionerat motstånd och

kontaktor för uppladdning av kondensatorerna. Kontakta Schneider Electrics serviceavdelning för information om dimensioner på dessa

komponenter.

Funktionen ”direktmatning via DC-buss” gör det möjligt att styra uppladdningskontaktorerna via ett relä eller en logisk utgång på omvandlaren.

Exempel på kopplingsschema med relä R2:

DC-matning

- +

Manöverspänning

- KM1

A1

A2

A1

ATV71ppp

PC /-

PA /+

P0

U1

V1

W1

U / T1

V / T2

W / T3

R2A

R2C

M

3 a

Meny


dCO-

dCO

nO

LO1

-

LO4

r2

-

r4

b [MATNING DC-BUSS]

Denna funktion är endast tillgänglig för omvandlarna ATV71pppM3 u 18,5 kW och ATV71pppN4 > 18,5 kW.

[Nej] (nO)

M [Tilldeln. laddn-kont.]



v [LO1] (LO1)

till


v [R2] (r2)

till


194

[1.8 FELHANTERING] (FLt-)



HUVUDMENY


2 ACCESSNIVÅ


4 LÖSENORD

5 SPRÅK

Code

Quick

ENT








Code > Quick

1.6 STYRNING









ENT



HANTER. PTC ELEMENT

FELÅTERSTÄLLNING

AUTOM. ÅTERSTART

FLYGANDE START

TERM. MOTORSKYDD

Code > Quick

Med inbyggd terminal: Innehåll:


XXX Visning av omvandlarens status

ESC

ESC

ESC

ESC

ESC

ENT

SIM-

FUn-

FLt-

CON-

LAC-

ENT

ESC

FELHANTERING

Kod Benämning Sida

PtC- [HANTER. PTC ELEMENT] 197

rSt- [FELÅTERSTÄLLNING] 197

Atr- [AUTOM. ÅTERSTART] 198

FLr- [FLYGANDE START] 199

tHt- [TERM. MOTORSKYDD] 201

OPL- [MOTORFASAVBROTT] 201

IPL- [NÄTFASAVBROTT] 202

OHL- [ÖVERTEMP. OMVANDL.] 202

SAt- [STOPP VID TERM. LARM] 203

EtF- [EXTERNA FEL] 204

USb- [HANT. UNDERSPÄNNING.] 205

tIt- [IGBT TEST] 206

LFL- [AVBROTT 4-20mA] 207

InH- [FELINHIBERING] 208

CLL- [FELHANT. KOMMUNIKAT.] 209

Sdd- [ENCODERFEL] 210

tId- [BEGR. MOMENT/STRÖM] 210

brP- [SKYDD BROMSMOTST.] 211

tnF- [AUTOTUNINGFEL] 211

PPI- [KORTMATCHNING] 212

LFF- [HAST. VID FELSTATUS] 213

FSt- [RAMPDIVISOR] 213

dCI- [DC-INJICERING] 213

195


Parametrarna i menyn [1.8 FELHANTERING] (FLt-) kan endast ändras vid stopp, utan startorder, med undantag av de parametrar som är

markerade med i kolumnen Kod; dessa kan ändras under drift eller vid stopp.

Termiska sonder (PTC-element)

Omvandlaren kan använda tre uppsättningar termiska sonder för skydd av motorerna:

• en på den logiska ingången LI6 om omkopplare ”SW2” på styrkortet ställts i läge PTC.

• en på vardera av de två tilläggskorten VW3A3201 och VW3A3202.

Var och en av dessa elementuppsättningar övervakar följande fel:

• Överhettning av motor.

• Avbrott i givarkrets.

• Kortslutning vid PTC-element.

Anslutning av PTC-element inhiberar inte automatiskt det skydd som ges genom den beräkning av I 2 t som omvandlaren gör.

196


PtC-


PtCL

nO

AS

rdS

rS

b [HANTER. PTC ELEMENT]

M [LI6 = PTC-element]

[Nej] (nO)

Tillgänglig om omkopplaren SW2 står i läge PTC.

v [Nej] (nO): Används ej.

v [Alltid] (AS): Fel av typen ”PTC-element” övervakas ständigt, även när kraftdelen är spänningslös (under

förutsättning att omvandlarens styrelektronik förblir spänningssatt).

v [Kraft till] (rdS): Fel av typen ”PTC-element” övervakas så länge omvandlarens kraftdel är spänningssatt.

v [Motor ansl.] (rS): Fel av typen ”PTC-element” övervakas så länge motorn är spänningssatt.

PtC1 M [PTC-element 1]

nO

AS

rdS

rS

[Nej] (nO)







PtC2 M [PTC-element 2]

[Nej] (nO)

rSt-

rSF

nO

AS

rdS

rS

nO

LI1

-

-

C101

-

-

-

Cd00

-







b [FELÅTERSTÄLLNING]

M [Felåterställning]

[Nej] (nO)

Manuell återställning av fel.



v [LI7] (LI7) till [LI10] (LI10): om tilläggskort logiska ingångar/utgångar (VW3A3201) är monterat.

v [LI11] (LI11) till [LI14] (LI14): om tilläggskortet utökade ingångar/utgångar (VW3A3202) är monterat.

v [C101] (C101) till [C115] (C115): med Modbus integrerad i [I/O-profil] (IO).

v [C201] (C201) till [C215] (C215): med CANopen integrerad i [I/O-profil] (IO).

v [C301] (C301) till [C315] (C315): med kommunikationskort i [I/O-profil] (IO).

v [C401] (C401) till [C415] (C415): med kort av typen ”Controller Inside” i [I/O-profil] (IO).

v [CD00] (Cd00) till [CD13] (Cd13): i [I/O-profil] (IO) växlingsbara med eventuella logiska ingångar.

v [CD14] (Cd14) till [CD15] (Cd15): i [I/O-profil] (IO) växlingsbara utan logiska ingångar.

Felen återställs när den berörda ingången eller biten övergår till 1, under förutsättning att felets orsak är

borta.

Knappen STOP/RESET på den grafiska terminalen har samma funktion.

Se sidorna 240 till 243 för en lista över fel som kan återställas manuellt.

197


Atr-


Atr

nO

YES

b [AUTOM. ÅTERSTART]

[Nej] (nO)

M [Autom. återstart]


v [Ja] (YES): Automatisk återstart av motorn om ett fel försvunnit och övriga driftvillkor medger återstart.

Återstart utförs genom en serie automatiska startförsök med successivt längre väntetider: 1 s, 5 s, 10 s,

sedan 1 minut för följande försök.

Omvandlarens felrelä förblir slutet om den här funktionen är aktiv. Hastighetsreferens och rotationsriktning

måste bibehållas.

Använd 2-trådsstyrning ([2/3-trådsstyrning] (tCC) = [2-tråd] (2C) och [Typ av 2-trådsstyrn] (tCt) = [Nivå]

(LEL) se sidan 82).

VARNING!


Se till att den automatiska återstarten inte kan utgöra någon fara varken för personal eller

maskin.


tAr

5

10

30

1h

2h

3h

Ct

Om återstart inte skett efter inställd tid (tAr) görs inga mer startförsök och omvandlaren förblir låst till dess

att återställning sker genom frånslag och sedan tillslag av matningsspänningen.

Automatisk återstart är möjlig efter de fel som anges på sidan 242:

[5 min.] (5)

M [Maxtid f. återstart]

v [5 min.] (5): 5 minuter



v [1 tim.] (1h): 1 timme

v [2 tim.] (2h): 2 timmar

v [3 tim.] (3h): 3 timmar

v [Obergräns.] (Ct): Obegränsad

Denna parameter visas om [Autom. återstart] (Atr) = [Ja] (YES). Den medger begränsning av antalet

successiva återstarter vid fel.

198


FLr-


FLr

UCb



nO

YES

b [FLYGANDE START]

Obs! Den här funktionen kan inte användas tillsammans med vissa andra funktioner. Följ anvisningarna


M [Flygande start]

[Nej] (nO)

Medger validering av mjuk återstart om det fortfarande finns en startorder efter följande händelser:

• nätavbrott eller spänningsfrånslag.

• återställning av aktuellt fel eller automatisk återstart.

• stopp med fri utrullning.

Utstyrd hastighet beror på den uppskattade hastigheten hos motorn vid återstarten. Sedan följs rampen

fram till referensvärdet.

Denna funktion kräver 2-trådsstyrning med automatisk återstart vid strömavbrott.


v [Ja] (YES): Funktionen aktiv.

När funktionen är aktiv aktiveras den vid varje startorder och medför en viss fördröjning av strömmen (max.

0,5 sekund).

[Flygande start] (FLr) forceras till [Nej] (nO) om bromskommandot [Tilldeln. bromslogik] (bLC) tilldelas

(sidan 148).

M [Känslighet]

0,4 till 15 % 12 %

Parametern är tillgänglig från 55 kW för ATV71pppM3X och från 90 kW för ATV71pppN4, om [Flygande

start] (FLr) = [Ja] (YES).

Känsligheten för automatisk återhämtning ska justeras till ett hastighetsvärde runt 0.

Minska värdet om omvandlaren inte lyckas utföra återhämtningen, öka det om omvandlaren låser sig för fel

när återhämtning utförs.




199


Termiskt motorskydd

Funktion:

Inbyggt elektroniskt överlastskydd genom beräkning av I 2 t.

OBS! Motorns termiska tillstånd nollställs vid strömavbrott.

• Egenventilerade motorer:

Utlösningskurvorna beror på motorfrekvensen.

• Externt ventilerade motorer:

Endast utlösningskurvan för 50 Hz ska användas, oavsett motorfrekvens.

Utlösningstid i sekunder

10 000

1 Hz 3 Hz 5 Hz

10 Hz

20 Hz

50 Hz

1 000

100

0,7 0,8 0,9 1 1,1 1,2 1,3 1,4 1,5 1,6

Motorström/ItH

200


tHt-

Kod Namn/beskrivning Inställningsområde Fabriksinställning

tHt

ttd



ttd2



ttd3



OLL

OPL-

OPL

Odt



nO

ACL

FCL

nO

YES

Stt

LFF

rLS

rMP

FSt

dCI

nO

YES

OAC

b [TERM. MOTORSKYDD]

[Egenventil.] (ACL)

M [Typ av motorskydd]

v [Nej] (nO): Inget skydd.

v [Egenventil.] (ACL): För egenventilerade motorer.

v [Forc.kylning] (FCL): För externt ventilerade motorer.

OBS! Utlösning vid fel sker när den termiska statusen uppnår 118 % av märkstatusen, återställning när den

understiger 100 % igen.


(1) 0 till 118 % 100 %

Utlösningströskel för motorns termiska larm (logisk utgång eller relä).

M [Term.trösk. motor 2]

Utlösningströskel för motorns termiska larm 2 (logisk utgång eller relä).


Utlösningströskel för motorns termiska larm 3 (logisk utgång eller relä).

M [Hant. överlastfel]

0 till 118 % 100 %

0 till 118 % 100 %

[Fri utrulln.] (YES)

Stopptyp för termiskt motorfel.

v [Ignorera] (nO): Fel ignorerat.


v [Val via STT] (Stt): Stopp enligt konfigurationen av [Stopptyp] (Stt) på sidan 128, utan utlösning för fel.

I detta fall öppnas inte felrelät och omvandlaren är klar att starta om när felet försvinner, enligt den aktiva

styrkanalens villkor för återstart (t.ex. [2/3-trådsstyrning] (tCC) och [Typ av 2-trådsstyrn] (tCt) på sidan 82

om styrning sker via plint). Vi rekommendar att ett larm konfigureras för detta fel (och tilldelas t.ex. en logisk

utgång), så att stopporsaken kan härledas.

v [Hast. v. fel] (LFF): Övergång till programmerat motorvarvtal, som bibehålls så länge felet finns kvar och

startordern inte har annulerats.

v [Behåll hast.] (rLS): Omvandlaren bibehåller den hastighet den hade när felet uppstod, så länge felet

finns kvar och startordern inte har annulerats.

v [Rampstopp] (rMP): Stopp enligt ramp.

v [Snabbstopp] (FSt): Snabbstopp.

v [DC-injicering] (dCI): Stopp via DC-injicering. Stopptypen kan inte användas tillsammans med vissa

andra funktioner. Se tabell på sidan 118.

b [MOTORFASAVBROTT]

[Ja] (YES)

M [Hant. motorfasavbr.]


v [Ja] (YES): Utlösning för felet OPF med stopp med fri utrullning.

v [Sp-reducer.] (OAC): Ingen utlösning vid fel men styrning av utgångspänning för att undvika överström

när anslutning till motorn återupprättas med flygande start (även om funktionen inte är konfigurerad).

OBS! [Hant. motorfasavbr.] (OPL) forceras till [Ja] (YES) om bromskommando är konfigurerat (se sidan 148).

M [Fördr.motorfasavbr]

Fördröjning för beaktande av felet [Hant. motorfasavbr.] (OPL).

0,5 till 10 s 0,5 s





201


IPL-

IPL

OHL-

OHL

tHA



nO

YES

nO

YES

Stt

LFF

rLS

rMP

FSt

dCI

b [NÄTFASAVBROTT]

M [Hant. nätfasavbrott]


storlek

v [Ignorera] (nO): Felet ignorerat, används när omvandlaren drivs med 1-fasmatning eller via DC-bussen.

v [Fri utrulln.] (YES): Fel, med stopp med fri utrullning.

Om en fas faller bort, övergår omvandlaren till felstatus [Fasavbrott matning] (IPL), men om två eller tre

faser faller bort fortsätter omvandlaren att fungera till dess att felet underspänning uppstår.

Fabriksinställning: [Ignorera] (nO) för ATV71H037M3 till HU30M3, [Fri utrulln.] (YES) för andra omvandlare.

b [ÖVERTEMP. OMVANDL.]

M [Hant. övertempfel]


Beteende om omvandlaren överhettas.



v [Val via STT] (Stt): Stopp enligt konfigurationen av [Stopptyp] (Stt) på sidan 128, utan utlösning för fel. I

detta fall öppnas inte felrelät och omvandlaren är klar att starta om när felet försvinner, enligt den aktiva styrkanalens

villkor för återstart (t.ex. [2/3-trådsstyrning] (tCC) och [Typ av 2-trådsstyrn] (tCt) på sidan 82 om

styrning sker via plint). Vi rekommendar att ett larm konfigureras för detta fel (och tilldelas t.ex. en logisk








v [DC-injicering] (dCI): Stopp via DC-injicering. Stopptypen kan inte användas tillsammans med vissa

andra funktioner. Se tabell på sidan 118.

OBS! Utlösning vid fel sker när den termiska statusen uppnår 118 % av märkstatusen, återställning när den

understiger 90 % igen.

M [Tröskel th.larm omv]

0 till 118 % 100 %

Utlösningströskel för omvandlarens termiska larm (logisk utgång eller relä).




202


Uppskjutet stopp vid termiskt larm

Denna funktion är särskilt lämpad för hissapplikationer. Den förhindrar att hissen stannar mellan två våningar om termiskt fel uppstår i

omvandlaren eller motorn, och medger drift till nästföljande våning. Vid nästa stopp (våning) låses omvandlaren i avvaktan på att den

termiska statusen sjunker under 80 % av angiven tröskel. Exempel: om programmerad utlösningströskel är 90 % kan återstart ske vid 72 %.

Man ska programmera en tröskel för termisk status för omvandlaren och en för motorn eller motorerna; dessa båda trösklar tillsammans

utlöser uppskjutet stopp.

Hiss

SAt-


SAt

nO

YES

b [STOPP VID TERM. LARM]

M [Stopp vid term.larm]

v [Nej] (nO): Funktionen inaktiv (i detta fall är följande parametrar ej tillgängliga).

v [Ja] (YES): Stopp med fri utrullning vid termiskt larm från omvandlare eller motor.

[Nej] (nO)

tHA



ttd



ttd2



ttd3



M [Tröskel th.larm omv]

Tröskel för omvandlarens termiska status utlöser uppskjutet stopp.


Tröskel där motorns termiska status utlöser uppskjutet stopp.


Tröskel där motors 2 termiska status utlöser uppskjutet stopp.


Tröskel där motors 3 termiska status utlöser uppskjutet stopp.

0 till 118 % 100 %

0 till 118 % 100 %

0 till 118 % 100 %

0 till 118 % 100 %




203


EtF-


EtF

EPL

nO

LI1

-

-

-

nO

YES

Stt

LFF

rLS

rMP

FSt

dCI

b [EXTERNA FEL]

M [Tilldeln. externt fel]


v [LI1] (LI1)

:

:

v [...] (...): Se Villkor för tilldelning... på sidan 112.

Inget externt fel om status är 0 för aktuell ingång eller bit.

Externt fel föreligger om status är 1 för aktuell ingång eller bit.

M [Hant. externfel]

[Nej] (nO)


Stopptyp vid externt fel.




I detta fall öppnas inte felrelät och omvandlaren är klar att starta om när felet försvinner, enligt den aktiva styrkanalens










v [DC-injicer.] (dCI): Stopp via DC-injicering. Stopptypen kan inte användas tillsammans med vissa andra

funktioner. Se tabell på sidan 118.

204


USb-


USb

UrES

USL

USt

StP

tSM

UPL

StM



tbS



0

1

2

200

220

240

260

380

400

440

460

480

nO

MMS

rMP

LnF

b [HANT. UNDERSPÄNNING.]

M [Hant. underspänn.]

[Fel&R1öppn] (0)

Beteende om underspänning råder i omvandlaren.

v [Fel&R1öppn] (0): Fel med öppet felrelä.

v [Fel&R1 slut] (1): Fel med slutet felrelä.

v [Larm] (2): Larm med bibehållet slutet felrelä. Larmet kan tilldelas en logisk utgång eller ett relä.

M [Nätspänning]

Märkspänning i matningsnätet i V

För ATV71pppM3:

v [200 Vac] (200): 200 V AC

v [220 Vac] (220): 220 V AC

v [240 Vac] (240): 240 V AC

v [260 Vac] (260): 260 V AC (fabriksinställning)

För ATV71pppN4:

v [380 Vac] (380): 380 V AC

v [400 Vac] (400): 400 V AC

v [440 Vac] (440): 440 V AC

v [460 Vac] (460): 460 V AC

v [480 Vac] (480): 480 V AC (fabriksinställning)

M [Nivå underspänng.]





Inställning av utlösningsnivå för underspänningsfel i V. Inställningsområdet och fabriksinställningen beror

på omvandlarens spänning och på värdet på [Nätspänning] (UrES).

M [Timeout undersp.]

Fördröjning för beaktande av felet underspänning.

M [Hant. undersp.]

0,2 s till 999,9 s 0,2 s

[Nej] (nO)

Beteende om skyddsnivån för underspänningsfel uppnås.

v [Nej] (nO): Ingen åtgärd.

v [DC-bus] (MMS): Denna stopptyp använder tröghetsmomentet för att behålla spänningen i DC-bussen så

länge som möjligt.

v [Rampstopp] (rMP): Stopp efter ändringsbar ramp [Max. stopptid] (StM).

v [Låsning] (LnF): Låsning (stopp med fri utrullning) utan fel.

M [Fördr. återst. U-sp.]

1,0 s till 999,9 s 1,0 s

Fördröjning innan återstart medges efter fullständigt stopp för [Hant. undersp.] (StP) = [Rampstopp] (rMP),

om spänningen har återgått till det normala.

M [Skyddsnivå u-sp.]

Inställning av skyddsnivå för underspänningsfel i V, tillgänglig om [Varning undersp.] (StP) har ett annat

värde än [Nej] (nO). Inställningsområdet och fabriksinställningen beror på omvandlarens spänning och på

värdet på [Nätspänning] (UrES).

M [Max. stopptid]

Ramptid om [Hant. undersp.] (StP) = [Rampstopp] (rMP).

M [Uppeh-tid DC-bus]

0,01 till 60,00 s 1,00 s

1 till 9999 s 9999 s

Tid för bibehållande av DC-bussen om [Hant. undersp.] (StP) = [DC-bus] (MMS).




205


tIt-


Strt

nO

YES

b [IGBT TEST]

[Nej] (nO)

M [IGBT test]

v [Nej] (nO): Inget test.

v [Ja] (YES): IGBT testas vid spänningssättning och vid varje startorder. Testerna medför en viss fördröjning

(några ms). Om fel föreligger låses omvandlaren. Följande fel kan upptäckas:

- Kortslutning vid omvandlarutgång (plintarna U-V-W): visning SCF.

- Fel på IGBT: xtF, x anger numret på den IGBT där felet finns.

- Kortslutning i IGBT: x2F, x anger numret på den IGBT där felet finns.

206


LFL-


LFL2

LFL3

LFL4

nO

YES

Stt

LFF

rLS

rMP

FSt

dCI

nO

YES

Stt

LFF

rLS

rMP

FSt

dCI

nO

YES

Stt

LFF

rLS

rMP

FSt

dCI

b [AVBROTT 4-20mA]

[Nej] (nO)

M [AI2 avbrott 4-20mA]

v [Ignorera] (nO): Fel ignorerat Denna konfiguration är den enda möjliga om [AI2 min. värde] (CrL2) på

sidan 88 inte är större än 3 mA eller om [AI2 typ] (AI2t) på sidan 88 = [Spänning] (10U).



detta fall öppnas inte felrelät och omvandlaren är klar att starta om när felet försvinner, enligt den aktiva












[Nej] (nO)



sidan 89 inte är större än 3 mA.















[Nej] (nO)



sidan 90 inte är större än 3 mA eller om [AI4 typ] (AI4t) på sidan 90 = [Spänning] (10U).















207


Parametern tillgänglig i läget [EXPERT].

InH-

InH


b [FELINHIBERING]

M [Tilldeln. felinhiber.]

För att tilldela funktionen inhibering av fel ska tangenten ”ENT” tryckas in i 2 sekunder.

[Nej] (nO)

VARNING!

Inhibering av fel kan medföra att omvandlaren är oskyddad. I sådana fall upphör garantin att

gälla.

Försäkra dig om att följderna är utan risker.


nO

LI1

-

-

-


v [LI1] (LI1)

:

:

v [...] (...): Se Villkor för tilldelning... på sidan 112.

När aktuell ingång eller bits status är 0 är felövervakningen aktiv. När aktuell ingång eller bits status är 1 är

felövervakningen inaktiv. Vid aktivering (övergång från 0 till 1) återställs aktuella fel.

OBS! Funktionen ”Power Removal” liksom fel som omöjliggör all typ av drift omfattas inte av denna funktion.

Se sidorna 240 till 244 för en lista över fel som omfattas av funktionen.

208


CLL-


CLL

COL

SLL

nO

YES

Stt

LFF

rLS

rMP

FSt

dCI

nO

YES

Stt

LFF

rLS

rMP

FSt

dCI

nO

YES

Stt

LFF

rLS

rMP

FSt

dCI

b [FELHANT. KOMMUNIKAT.]

M [Hant. nätverksfel]


Omvandlarens beteende vid fel i kommunikationen med ett kommunikationskort.
















M [Hant. CANopen-fel]


Omvandlarens beteende vid fel i kommunikationen med integrerad CANopen.
















M [Hant. Modbus-fel]


Omvandlarens beteende vid fel i kommunikationen med integrerad Modbus.
















209


Sdd-


Sdd

ECC

ECt

tId-

SSb

StO



no

YES

nO

YES

nO

YES

Stt

LFF

rLS

rMP

FSt

dCI

b [ENCODERFEL]

Tillgänglig om pulsgivarkort finns monterat och om pulsgivarens används som hastighetssvar, (se sidan 73).

[Ja] (YES)

M [Detekt. hast-fel]

v [Nej] (nO): Ej övervakat fel. Endast larm kan tilldelas en logisk utgång eller ett relä.

v [Ja] (YES): Övervakat fel.

Felet löser ut vid jämförelse med utgångsramp och hastighetssvar, det fungerar endast för hastigheter som

är större än 10 % av [Nom. motorfrekv.] (FrS), se sidan 65.

Vid fel övergår omvandlaren till stopp med fri utrullning, och om funktionen bromskommando är

konfigurerad ställs den på 0.

[Nej] (nO)

M [Encoder-koppling]

v [Nej] (nO): Ej övervakat fel.

v [Ja] (YES): Övervakat fel.

Om funktionen bromskommando är konfigurerad, blir fabriksinställningen [Ja] (YES).

[Encoder-koppling] (ECC) = [Ja] (YES) är endast möjligt om [Detekt. hast-fel] (Sdd) = [Ja] (YES) och

[Motorstyrn-typ] (Ctt) på sidan 67 = [FVC] (FUC) et [Tilldeln. bromslogik] (bLC) på sidan 148 har ett annat

värde än [Nej] (nO).

Det övervakade felet är avbrott i mekanisk koppling till pulsgivaren.

Vid fel övergår omvandlaren till stopp med fri utrullning, och om funktionen bromskommando är konfigurerad

ställs den på 0.

M [Tid encoderkontroll]

Filtreringstid för pulsgivarfel.

Parametern tillgänglig om [Encoder-koppling] (ECC) = [Ja] (YES).

b [BEGR. MOMENT/STRÖM]

M [Stopp vid M/I-begr]

2 till 10 s 2 s


Beteende om moment- eller strömbegränsning överskrids.




detta fall öppnas inte felrelät och omvandlaren är klar att starta om när felet försvinner, enligt den aktiva styrkanalens












M [Timeout M/I-begr.]

(Om fel konfigurerat).

Fördröjning för beaktande av felet ”Begränsning” SSF.

0 till 9999 ms 1000 ms




210


brP-


brO

nO

YES

FLt

b [SKYDD BROMSMOTST.]

[Nej] (nO)

M [Skydd bromsmotst.]

v [Nej] (nO): Inget skydd av bromsmotståndet (övriga parametrar för funktionen är då ej tillgängliga).

v [Larm] (YES): Larm. Larmet kan tilldelas en logisk utgång eller ett relä (se sidan 95).

v [Fel] (FLt): Övergång till fel (bOF) samt låsning av omvandlaren (stopp med fri utrullning).

brP



brU



tnF-

tnL

nO

YES

Obs! Motståndets termiska status kan visas på den grafiska terminalen. Den beräknas så länge

omvandlarens kraftdel är spänningssatt.

M [Effekt bromsmotst.]

0,1 kW till 1000 kW 0,1 kW

Parametern tillgänglig om [Skydd bromsmotst.] (brO) har ett annat värde än [Nej] (nO).

Märkeffekt för använt motstånd.

M [Resistans bromsm.]

0,1 Ohm till 200 Ohm 0,1 Ohm

Parametern tillgänglig om [Skydd bromsmotst.] (brO) har ett annat värde än [Nej] (nO).

Märkvärde i Ohm för bromsmotståndet.

b [AUTOTUNINGFEL]

M [Hant. autotuning-fel]







211

1.8 FELHANTERING] (FLt-)

Kortmatchning

Denna funktion upptäcker om ett kort har bytts ut eller om programvara har förändrats.

Så snart en accesskod registreras överförs närvarande kortparametrar till minnet. Vid samtliga efterföljande spänningssättningar kontrolleras

sedan parametrarna och om olikheter upptäcks låses omvandlaren för felet HCF. För att omvandlaren ska kunna startas om den måste den

ursprungliga situationen återställas eller parametern anges på nytt.

De parametrar som kontrolleras är:

• typ av kort: alla kort.

• programvaruversion för: de båda styrkorten, tilläggskortet VW3A3202, kortet Controller Inside och kommunikationskorten.

• serienummer för: de båda styrkorten.

PPI-


PPI

b [KORTMATCHNING]

M [Lösenord matchn.]

OFF till 9999

[Från] (OFF)

Värdet [Från] (OFF) anger att funktionen för igenkänning inte är aktiv.

Värdet [Till] (On) anger att funktionen för igenkänning är aktiv och att det finns en accesskod som måste anges

för att omvandlaren ska låsas upp efter igenkänningsfel.

Så snart koden har registrerats låses omvandlaren upp och koden övergår till [Till] (On).

- Koden PPI omfattar en nyckel för upplåsning som endast Schneider Electrics serviceavdelning känner till.

212


LFF-


LFF

FSt-

dCF



dCI-

IdC



b [HAST. VID FELSTATUS]

M [Hast. vid felstatus]

Val av önskat motorvarvtal.

b [RAMPDIVISOR]



(1) 0 till 10 4

Giltig ramp (dEC eller dE2) divideras med denna koefficient vid begäran om stopp.

Värdet 0 motsvarar minsta möjliga ramptid.

b [DC-INJICERING]


(1) (3) 0,1 till 1,41 In (2) 0,64 In (2)

Strömstyrka vid bromsning vid automatisk DC-injicering aktiverad via logisk ingång eller vald som stopptyp.

VARNING!

Försäkra dig om att motorn klarar strömstyrkan utan att överhettas.


tdI



IdC2




(1) (3) 0,1 till 30 s 0,5 s

Max. tid för DC-injicering [DC-injicering nivå 1] (IdC). När tiden löpt ut blir DC-injiceringen [DC-injicering nivå 2]

(IdC2).


(1) (3) 0,1 till 1,41 In (2) 0,5 In (2)

DC-injicering aktiverad av logisk ingång eller vald som stopptyp, när tiden [DC-injiceringstid 1] (tdI) förflutit.

VARNING!

Försäkra dig om att motorn klarar strömstyrkan utan att överhettas.


tdC




(1) (3) 0,1 till 30 s 0,5 s

Max. tid för DC-injicering [DC-injicering nivå 2] (IdC2) för injicering som endast valts som stopptyp.

(Tillgänglig om [Stopptyp] (Stt) = [DC-injicering] (dCI)).

(1)Parametern är även tillgänglig i menyerna [1.3 INSTÄLLNINGAR] (SEt-) och[1.7 APPLIKATIONSFUNKT.] (FUn-).


(3)Observera att dessa inställningar är oberoende av funktionen [AUTOM. DC-INJICERING] (AdC-).




213

[1.9 KOMMUNIKATION] (COM-)



HUVUDMENY


2 ACCESSNIVÅ


4 LÖSENORD

5 SPRÅK

Code

Quick

ENT








Code > Quick

1.6 STYRNING









ENT



KOMM-SCANNER ING.

KOMM-SCANNER UTG.

MODBUS-GRAFISK TERM.

MODBUS-NÄT

CANopen

Code > Quick



XXX


ENT

ESC

SIM-

ESC

FLt-

ESC

CON-

ENT

ESC

KOMMUNIKATION

ESC

FCS-

ESC

LAC-

214



b [KOMM-SCANNER UTG.]

Endast tillgänglig via den grafiska terminalen.

nMA1

nMA2

nMA3

nMA4

nMA5

nMA6

nMA7

nMA8

nCA1

nCA2

nCA3

nCA4

nCA5

nCA6

nCA7

nCA8

M [Adress scanner In1]

Adress till 1 a ingångsregistret.


Adress till 2 a ingångsregistret.


Adress till 3 e ingångsregistret.











b [KOMM-SCANNER ING.]

Endast tillgänglig via den grafiska terminalen.

M [Adress scanner Ut1]

Adress till 1 a utgångsregistret.


Adress till 2 a utgångsregistret.


Adress till 3 e utgångsregistret.











3201

8604

0

0

0

0

0

0

8501

8602

0

0

0

0

0

0

215


Md2-


tbr2

tFO2

Md1-

Add

AMOA

AMOC

tbr

tFO

ttO

CnO-

AdCO

bdCO

ErCO

b [MODBUS-GRAFISK TERM.]

Kommunikation med den grafiska terminalen.

M [Hast. Graf. term.]

19,2 kBit/s

9,6 eller 19,2 kbit/s via den inbyggda terminalen.

9600 eller 19200 Baud via den grafiska terminalen.

Den grafiska terminalen fungerar endast om [Hast. Graf. term.] (tbr2) = 19200 Baud (19,2 kbit/s).

För att ändra tilldelningen av [Hast. Graf. term.] (tbr2) krävs att:

- bekräftelse ges i ett fönster på den grafiska terrminalen,

- knappen ENT trycks in i två sekunder på den inbyggda terminalen.

M [Format graf.term]


b [MODBUS-NÄT]

M [Modbus adress]

FRÅN till 247

M [Modb.adr.progr.kort]

8E1

FRÅN

FRÅN

Modbus-adress från kortet Controller Inside.


Parametern tillgänglig om kortet Controller Inside är monterat och har rätt konfiguration (se specifik

dokumentation).

M [Modb.adr.kommkort]

FRÅN

Modbus-adress från kommunikationskortet.


Parametern tillgänglig om kommunikationskortet är monterat och har rätt konfiguration (se specifik

dokumentation).

M [Modbus hastighet]

4,8 - 9,6 - 19,2 - 38,4 kbit/s via den inbyggda terminalen.

4800, 9600, 19200 eller 38400 Baud via den grafiska terminalen.

M [Modbus format]

8O1 - 8E1 - 8n1, 8n2

M [Modbus timeout]

0,1 till 30 s

b [CANopen]

M [CANopen adress]


M [CANopen hastighet]

M [Felkod]

20 - 50 - 125 - 250 - 500 kbit/s - 1 Mbit/s


19,2 kBit/s

8E1

10,0 s

FRÅN

125 kBit/s

216


-

b [KOMMUNIKATIONSKORT]

LCF-

FLO

nO

LI1

-

LI14

FLOC

nO

AI1

AI2

AI3

AI4

LCC

PI

PG

Se den för detta kort specifika dokumentationen.

b [LOKAL FORCERING]

[Nej] (nO)

M [Tilldel. lok.forcering]



v [LI7] (LI7) till [LI10] (LI10): om tilläggskort logiska ingångar/utgångar (VW3A3201) är monterat.

v [LI11] (LI11) till [LI14] (LI14): om tilläggskortet utökade ingångar/utgångar (VW3A3202) är monterat.

Lokal forcering är aktiv när ingången har status 1.

[Tilldel. lok.forcering] (FLO) forceras till [Nej] (nO) om [Styrningsprofil] (CHCF) på sidan 113 = [I/O-profil] (IO).

[Nej] (nO)

M [Kanal lok.forcering]

v [Nej] (nO): Ej tilldelad (styrs från plint med referens 0).



v [AI3] (AI3): Analog ingång, om tilläggskortet VW3A3202 är monterat.

v [AI4] (AI4): Analog ingång, om tilläggskortet VW3A3202 är monterat.

v [Graf.term] (LCC): Tilldelning av referens och styrning till den grafiska terminalen.

Referensvärde: [Ref. grafisk term.] (LFr) på sidan 47, styrtangenterna RUN/STOP/FWD/REV.

v [Pulsing. RP] (PI): Frekvensingång, om tilläggskortet VW3A3202 är monterat.

v [Encoder] (PG): Pulsgivaringång om pulsgivarkort är monterat.

Om referensvärdet tilldelas en analog ingång [Pulsing. RP] (PI) eller [Encoder] (PG) tilldelas styrningen

automatiskt även plint (logiska ingångar).

FLOt

M [Time-out lok. forc.]

10,0 s

0,1 till 30 s.

Parametern är tillgänglig om [Tilldel. lok.forcering] (FLO) har ett annat värde än [Nej] (nO).

Fördröjning innan övervakning återupptas av kommunikationen vid avslutning av lokal forcering.

217

[1.10 DIAGNOSTIK]

Denna meny är endast tillgänglig via den grafiska terminalen:


HUVUDMENY


2 ACCESSNIVÅ


4 LÖSENORD

5 SPRÅK

Code

Quick

ENT








Code > Quick

1.6 STYRNING









ENT



FELHISTORIK

LISTA AKTUELLA FEL

YTTERL. FELINFORMAT.

TESTPROCEDURER

SERVICEMEDDELANDE

Code > Quick


FELHISTORIK

Internt komm-fel

- - - - -

- - - - -

- - - - -

- - - - -

Code

Quick


LISTA AKTUELLA FEL


- - - - -

- - - - -

- - - - -

- - - - -

Code

Quick

ENT

ENT



Omvandlarstatus

RDY

Statusregister ETA ...

Statusregister ETI ...

Styrregister ...

Motorström ...

HELP

Quick

Utfrekvens ...

Förfluten tid ...

Nätspänning ...

Term. status motor ...

Styrkanal ...

Aktiv referenskanal ...

Denna skärmbild visar omvandlarens status då

valt fel uppstod.


YTTERL. FELINFORMAT.

Nätverksfel 0

Applikationsfel 0

Internt komm-fel 1 0

Internt komm-fel 2 0

Denna skärmbild visar antalet kommunikationsfel,

t.ex. med tilläggskorten.

Antal: från 0 till 65535

Code

Quick

218

[1.10 DIAGNOSTIK]

[TYRISTORTEST] är endast tillgänglig för omvandlarna ATV71pppM3 u 18,5 kW och ATV71pppN4 > 18,5 kW.


TESTPROCEDURER

TYRISTORTEST

TRANSISTORTEST

ENT


TYRISTORTEST

ENT

2 s


TEST PÅGÅR


ESC för att avsluta

Quick


RESULTAT TYR-TEST

Tyristor 1

Misslyckad

Tyristor 2 OK

Tyristor 3 OK

Quick

ENT


TRANSISTORTEST

Kontrollera att motorn är ansluten.

Mata in motordata enligt

motorskylt.

ENT

2 s


TEST PÅGÅR


ESC för att avsluta

Resultatet av varje IGBT visas på två

rader:

- på den första redan anges om kretsen

är kortsluten eller inte

- på den andra redan anges om kretsen

är öppen eller inte


RESULTAT TRANS-TEST

IGBT 1

OK

IGBT 1

OK

IGBT 2 OK

IGBT 2 Öppen

IGBT 3

OK

Quick

IGBT 3

OK

IGBT 4

OK

IGBT 4

OK

IGBT 5

OK

IGBT 5

OK

IGBT 6

Kortslutning

IGBT 6 OK

OBS! För att utlösa testerna måste man trycka på knappen ENT i två sekunder.

219

[1.11 IDENTIFIERING]


HUVUDMENY


2 ACCESSNIVÅ


4 LÖSENORD

5 SPRÅK

Code

Quick

ENT








Code > Quick

1.6 STYRNING









ENT

RUN Term 1250A +50.00Hz


ATV71HU15N4

xx.x kW/yy.y HP

380/480 v

Appli. Software Vx.x IE xx

MC Software Vx.x IE xx

> Quick

6W0410xxxxxxxxxx

Produkt Vx.x

OPTIONSKORT 1

UTÖKAT I/O-KORT

Vx.x IE xx

OPTIONSKORT 2

FIPIO-kort

Vx.x IE xx

GRAFISK TERMINAL

GRAPHIC S

Vx.x IE xx

ENCODER

RS 422

Menyn [1.11 IDENTIFIERING] är endast tillgänglig via den grafiska terminalen.

Det är en visningsmeny som inte kan programmeras. Följande information kan visas:

• omvandlarens typbeteckning, effekt och spänning,

• omvandlarens mikroprocessorversion,

• omvandlarens serienummer,

• monterade tillval och deras programvaruversion.

220

[1.12 FABRIKSINSTÄLLNINGAR] (FCS-)



HUVUDMENY


2 ACCESSNIVÅ


4 LÖSENORD

5 SPRÅK

Code

Quick

ENT








Code > Quick

1.6 STYRNING









ENT



Konfig. källa : Makrokonf.

PARAMETERGRUPPER

FABRIKSINSTÄLLNING

Spara konfiguration : Nej

Code > Quick



XXX


ENT

ESC

SIM-

ESC

CON-

ESC

FCS-

ENT

ESC

FABRIKSINSTÄLLNINGAR

ESC

LAC-

I menyn [1.12 FABRIKSINSTÄLLNINGAR] (FCS-) kan följande göras:

• byta ut befintlig konfiguration mot fabrikskonfigurationen eller en tidigare sparad konfiguration.

Hela eller en del av den befintliga konfigurationen kan bytas ut: välj parametergrupp(er) för de menyer som ska konfigureras med

vald källkonfiguration.

• spara befintlig konfiguration till en fil.

221




Konfig. källa : Makrokonf.



Spara konfiguration : Nej

ENT


Konfig. källa

Makrokonf.

Konfig. 1

Konfig. 2

Val av konfiguration att installera

Code > Quick

Quick

ENT



Alla

Meny OMVANDL.

Inställningar

Motorparametrar

Meny KOMM.

Code

Quick

Val av menyer att byta ut

OBS! När omvandlaren levereras

och efter återställning till fabriksinställningar

är [PARAMETER-

GRUPPER] tom.

ENT



KONTROLLERA ATT ANSLUTET

KABLAGE ÄR OK

Beordrar återgång till fabriksinställningar

ESC=avbryt ENT=bekräfta



Välj först parametergrupp(er).

Fönstret visas om ingen parametergrupp

har valts

Tryck ENT eller ESC för att

fortsätta

ENT


Spara konfiguration

Nej

Konfig. 0

Konfig. 1

Konfig. 2

Quick

222


Kod

FCSI

InI

CFG1

CFG2

FrY-

GFS

SCSI

ALL

drM

SEt

MOt

COM

PLC

MOn

dIS

nO

YES

nO

Str0

Str1

Str2


M [Konfig. källa]

Val av konfiguration att installera.

v [Makrokonf.] (InI) Fabrikskonfiguration, återgång till vald makrokonfiguration.

v [Konfig. 1] (CFG1)

v [Konfig. 2] (CFG2)

Om funktionen för växling mellan konfigurationer är programmerad är [Konfig. 1] (CFG1) och [Konfig. 2] (CFG2)

inte tillgängliga.

M [PARAMETERGRUPPER]

Val av menyer att byta ut.

v [Alla] (ALL): alla parametrar.

v [Meny OMVANDL.] (drM): menyn [1 MENY OMVANDLARE], förutom [1.9 KOMMUNIKATION] och

[1.14 PROGRAMMERB. KORT]. I menyn [ANVÄNDARMENY] återgår [Åter till stand-namn] på sidan 235 till [Nej].

v [Inställningar] (SEt): menyn [1.3 INSTÄLLNINGAR] utom parametrarna [RI kompensering] (UFr),

[Eftersläpn.-komp.] (SLP) och [Term.ström motor] (ItH).

v [Motorparametrar] (MOt): motorparametrar, se listan nedan.

Följande alternativ är endast tillgängliga om [Konfig. källa] (FCSI) = [Makrokonf.] (InI):

v [Meny KOMM.] (COM): menyn [1.9 KOMMUNIKATION] utom [Adress scanner In1] (nMA1) till [Adress

scanner In8] (nMA8) och [Adress scanner Ut1] (nCA1) till [Adress scanner Ut8] (nCA8).

v [Meny progr. kort] (PLC): menyn [1.14 PROGRAMMERB. KORT].

v [Konf. övervakning] (MOn): menyn [6 KONF. ÖVERVAKNING].

v [Användarmeny] (dIS): menyn [7 ANVÄNDARMENY].

Se anvisningarna för att välja flera parametrar på sidan 26 för den inbyggda terminalen på sidan 17 för den


OBS! När omvandlaren levereras och efter återställning till fabriksinställningar är [PARAMETER-

GRUPPER] tom.

M [FABRIKSINSTÄLLNING]

Återgång till fabriksinställningar kan endast utföras om minst en parametergrupp först har valts.


- No

- Yes: Parametern återgår automatiskt till nO när åtgärden är genomförd.

Med grafisk terminal: se föregående sida.

M [Spara konfiguration]

v [Nej] (nO)

v [Konfig. 0] (Str0): knappen ENT måste tryckas in i två sekunder.



Den aktiva konfigurationen som ska sparas visas inte bland alternativen. Exempel: om det är [Konfig. 0] (Str0)

som ska sparas, visas endast [Konfig. 1] (Str1) och [Konfig. 2] (Str2). Parametern återgår automatiskt till [Nej]

(nO) när åtgärden är genomförd.

Lista över motorparametrar

Menyn [1.4 MOTORSTYRNING] (drC-):

[Nom. motoreffekt] (nPr) - [Nom. motorspänng.] (UnS) - [Nom. motorström] (nCr) - [Nom. motorfrekv.] (FrS) - [Nom. motorvarvtal] (nSP) -

[Autotuning] (tUn) - [Status autotuning] (tUS) - [U0] (U0) till [U5] (U5) - [F1] (F1) till [F5] (F5) - [Volt konst. effekt] (UCP) - [Frekv. konst.

effekt] (FCP) - [Nom.ström synkr.] (nCrS) - [Nom. motorv. synkr] (nSPS) - [Antal polpar synkr.] (PPnS) - [Synkron EMF-konst.] (PHS) -

[Induktans d-axel] (LdS) - [Induktans q-axel] (LqS) - [Stat-resist. synkr.] (rSAS) - [RI kompensering] (UFr) - [Eftersläpn.-komp.] (SLP) - För

motorparametrar i läget [EXPERT], se sida 71.

Menyn [1.3 INSTÄLLNINGAR] (SEt-):

[Term.ström motor] (ItH)

Exempel på fullständig återgång till fabriksinställningar

1. [Konfig. källa] (FCSI) = [Makrokonf.] (InI)

2. [PARAMETERGRUPPER] (FrY-) = [Alla] (ALL)

3. [FABRIKSINSTÄLLNING] (GFS = YES)

223

[1.13 ANVÄNDARMENY] (USr-)

Denna meny innehåller de parametrar som valts i menyn [7 ANVÄNDARMENY] på sidan 234.



HUVUDMENY


2 ACCESSNIVÅ


4 LÖSENORD

5 SPRÅK

Code

Quick

ENT








Code > Quick

1.6 STYRNING









ENT



> Quick



XXX


ENT

ESC

SIM-

ESC

FCS-

ESC

USr-

ENT

ESC

ANVÄNDARMENY

ESC

ESC

LAC-

224

[1.14 PROGRAMMERB. KORT] (SPL-)

Denna meny är endast tillgänglig om ett kort av typen Controller Inside är monterat. Mer information finns i dokumentationen om kortet.



HUVUDMENY


2 ACCESSNIVÅ


4 LÖSENORD

5 SPRÅK

Code

Quick

ENT








Code > Quick

1.6 STYRNING









ENT



> Quick



XXX


ENT

ESC

SIM-

ESC

USr-

ESC

SPL-

ENT

ESC

PROGRAMMERB. KORT

ESC

COd-

ESC

LAC-

225

[3. ÖPPNA/SPARA SOM]

Denna meny är endast tillgänglig via den grafiska terminalen.


HUVUDMENY


2 ACCESSNIVÅ


4 LÖSENORD

5 SPRÅK

Code

Quick

ENT


3. ÖPPNA/SPARA SOM

ÖPPNA

SPARA SOM

Code > Quick

[ÖPPNA]: För att ladda in en av de fyra filerna för den grafiska terminalen i omvandlaren.

[SPARA SOM]: För att ladda in onvandlarens befintliga konfiguration i den grafiska terminalen.


3. ÖPPNA/SPARA SOM

ÖPPNA

SPARA SOM

Code > Quick

ENT


ÖPPNA

Fil 1

Fil 2

Tom

Fil 3

Tom

Fil 4

Tom

Code > Quick

OBS! Det är ingen idé att

öppna en tom fil.

ENT


PARAM. GR. ATT ÖVERF.

Ingen

Alla

[Meny omvandlare]

Motorparametrar

Kommunikation

Code

Quick

Progr-bart optionskort

ENT

Se mer detaljerad

information på

nästa sida.


ÖVERFÖRING

KONTROLLERA ATT AN-

SLUTET KABLAGE ÄR OK

ESC=avbryt ENT=bekräfta

ENT

Code

ENT

Quick


SPARA SOM

Fil 1

Upptagen

Fil 2

Ledig

Fil 3

Ledig

Fil 4

Ledig

ENT


ÖVERFÖRING

PÅGÅR

Code

Quick

Om du skriver till en fil med

innehåll skrivs konfigurationen

i filen över och ersätts.

Code

ENT

Quick


ÖVERFÖRING

KLAR

ENT eller ESC för att fortsätta

Code

Quick

När överföring har begärts kan olika meddelanden visas:

• [PÅGÅR]

• [KLAR]

• Felmeddelanden om överföringen inte kan genomföras.

• [Motorparametrar INKOMPATIBLA ! Fortsätta ]: I detta fall är överföringen möjlig, men parametrarna begränsade.

226

[3. ÖPPNA/SPARA SOM]

[PARAM. GR. ATT ÖVERF.]

[Ingen]:

[Alla]:

[Meny omvandlare]:

Ingen parameter.

Alla parametrar i alla menyer.

Hela menyn [1 MENY OMVANDLARE] utom [1.9 KOMMUNIKATION] och

[1.14 PROGRAMMERB. KORT].

[Motorparametrar]: [Nom. motoreffekt] (nPr) i menyn [1.4 MOTORSTYRNING] (drC-).

[Kommunikation]:

[Progr-bart optionskort]:

[Nom. motorspänng.] (UnS)

[Nom. motorström] (nCr)

[Nom. motorfrekv.] (FrS)

[Nom. motorvarvtal] (nSP)

[Autotuning] (tUn)

[Status autotuning] (tUS)

[U0] (U0) till [U5] (U5)

[F1] (F1) till [F5] (F5)

[Volt konst. effekt] (UCP)

[Frekv. konst. effekt] (FCP)

[Nom.ström synkr.] (nCrS)

[Nom. motorv. synkr] (nSPS)

[Antal polpar synkr.] (PPnS)

[Synkron EMF-konst.] (PHS)

[Induktans d-axel] (LdS)

[Induktans q-axel] (LqS)

[Stat-resist. synkr.] (rSAS)

[RI kompensering] (UFr)

[Eftersläpn.-komp.] (SLP)

motorparametrarna är tillgängliga

i läget [EXPERT] på

sidan 71.

[Term.ström motor] (ItH)

i menyn [1.3 INSTÄLLNINGAR] (SEt-).

Alla parametrar i menyn [1.9 KOMMUNIKATION].

Alla parametrar i menyn [1.14 PROGRAMMERB. KORT].

227

[4. LÖSENORD] (COd-)



HUVUDMENY


2 ACCESSNIVÅ


4 LÖSENORD

5 SPRÅK

Code

Quick


ENT


4 LÖSENORD

Status : Från

PIN kod 1 : Från


Läsrättighet : Tillåten

Skrivrättighet : Omv ej låst

Code > Quick


XXX


ENT

ESC

SIM-

ESC

COd-

ENT

ESC

LÖSENORD

ESC

LAC-

Konfigurationen kan skyddas med en accesskod eller ett lösenord som ger åtkomst till skyddade inställningar.

Exempel med grafisk terminal:


4 LÖSENORD PIN kod 1

Status : Från



9520

Läsrättighet : Tillåten

Skrivrättighet : Omv ej låst Min. = Ej låst Max. = 9999


• Omvandlaren låses upp när PIN-koderna har värdet [Från] (OFF) (inget lösenord krävs) eller när rätt kod anges.

• Innan omvandlarens inställningar skyddas med en accesskod ska följande göras:

- Definiera rätt att spara (registrera) inställningar [Läsrättighet] (ULr) och rätt att ladda inställningar [Skrivrättighet] (dLr).

- Notera koden så att den inte tappas bort.

• Det finns två accesskoder för omvandlaren, som ger tillträde till två accessnivåer.

- PIN-kod 1 är en publik nyckel: 6969.

- PIN-kod 2 är en nyckel för upplåsning som endast Schneider Electrics serviceavdelning känner till. Den är endast tillgänglig i läget

[EXPERT].

- Endast en av PIN-koderna PIN1 eller PIN2 ska användas, den andra ska ha värdet [Från] (OFF).

OBS! När nyckeln för upplåsning registreras visas användarens accesskod.

Följande inställningar kan endast göras om accesskod anges:

• Återgång till fabriksinställningar (menyn [1.12 FABRIKSINSTÄLLNINGAR] (FCS-).

• Kanaler och parametrar som är skyddade i menyn [1.13 ANVÄNDARMENY] och menyn själv.

• Anpassade inställningar för visning (menyn [7 ANVÄNDARMENY]).

228

[4. LÖSENORD] (COd-)


CSt

LC

ULC

M [Status]

COd M [PIN kod 1]

COd2 M [PIN kod 2]


v [Låst] (LC): omvandlaren skyddas med lösenord.

v [Från] (ULC): omvandlaren skyddas inte med lösenord.

Från till 9999

[Från] (ULC)

[Från] (OFF)

1 a accesskoden. Värdet [Från] (OFF) anger att inget lösenord behövs [Från]. Värdet [Till] (On) anger att omvandlaren

är skyddad och att det finns en accesskod som måste anges för att omvandlaren ska låsas upp. När

rätt kod har angetts visas den på displayen och omvandlaren förblir upplåst tills nästa gång spänningen bryts.

- PIN-kod 1 är en publik nyckel: 6969.

Från till 9999

[Från] (OFF)

ULr

ULr1

ULr0

dLr

dLr0

dLr1

dLr2

dLr3

Parametern endast tillgänglig i läget [EXPERT].

2 a accesskoden. Värdet [Från] (OFF) anger att inget lösenord behövs [Från]. Värdet [Till] (On) anger att omvandlaren

är skyddad och att det finns en accesskod som måste anges för att omvandlaren ska låsas upp. När

rätt kod har angetts visas den på displayen och omvandlaren förblir upplåst tills nästa gång spänningen bryts.

- PIN-kod 2 är en nyckel för upplåsning som endast Schneider Electrics serviceavdelning känner till.

M [Läsrättighet]

[Tillåten] (ULr1)

Läsning eller kopiering av omvandlarens befintliga konfiguration.

v [Tillåten] (ULr1): Omvandlarens befintliga konfiguration kan alltid laddas in i den grafiska terminalen eller

PowerSuite.

v [Ej tillåten] (ULr0): Omvandlarens befintliga konfiguration kan endast laddas in i den grafiska terminalen

eller PowerSuite om omvandlaren inte är lösenordsskyddad eller om rätt accesskod anges.

M [Skrivrättighet]

[Omv ej låst] (dLr1)

Skrivning av omvandlarens befintliga konfiguration eller överföring av en konfiguration i omvandlaren.

v [Omv. låst] (dLr0): Konfigurationsfil får endast laddas in i omvandlaren om denna är skyddad med

accesskod och accesskoden till den konfiguration som ska laddas är densamma.

v [Omv ej låst] (dLr1): Laddning av konfigurationsfil eller ändring av konfiguration får utföras om omvandlaren

är upplåst (accesskod angiven) eller om omvandlaren inte skyddas av accesskod.

v [Ej tillåten] (dLr2): Ingen laddning tillåten.

v [Låst/Olåst] (dLr3): Kombinationer av de möjligheter som anges för [Omv. låst] (dLr0) och [Omv ej låst] (dLr1).

229

[6 KONF. ÖVERVAKNING]

Denna meny är endast tillgänglig via den grafiska terminalen:


HUVUDMENY


2 ACCESSNIVÅ


4 LÖSENORD

5 SPRÅK

Code

Quick



ENT



6.1 PARAM.VAL STATUSFÄLT

6.2 TYP AV DISPLAYVISNING

6.3 KOMMUNIKAT-KONFIG.

Code > Quick

Den information som visas på skärmen kan programmeras under drift.



6.1 PARAM.VAL STATUSFÄLT

6.2 TYP AV DISPLAYVISNING

6.3 KOMMUNIKAT-KONFIG.

Code > Quick

[6.1. PARAM.VAL STATUSFÄLT]: Välj en eller två parametrar på den översta raden (de första två är inte ändringsbara).

[6.2. TYP AV DISPLAYVISNING]: Välj bland de parametrar som visas mitt på skärmen och välj visningstyp (digital visning eller grafik).

[6.3. KOMMUNIKAT-KONFIG.]: Välj bland de register som visas och välj format.

230



b [6.1 PARAM.VAL STATUSFÄLT]

v [Larmgrupper]

v [Frekvensreferens]

v [Momentreferens]

v [Utfrekvens]

v [Motorström]

v [Medelhast. ENA]

v [Motorvarvtal]

v [Motorspänning]

v [Motoreffekt]

v [Motormoment]

v [Nätspänning]

v [Term. status motor]

v [Term. status omv.]

v [Term.stat. br-motst]

v [Accum.effektförb.]

v [Drifttid motor]

v [Tid omvandlare till]

v [Räkn. IGBT-larm]

v [PID referens]

v [PID-svar]

v [PID-fel]

v [PID signal]

v [Applik-kort reg. 2]

till


v [Aktiv konfiguration]

v [Använt param-set]

i Hz: parametern visas enligt fabriksinställning.

i %

i Hz

i A: parametern visas enligt fabriksinställning.

i Hz

i RPM

i V

i W

i %

i V

i %

i %

i %

i Wh eller kWh beroende på omv. storlek.

i timmar (tid för spänningssättning av motorn).

i timmar (tid för spänningssättning av omvandlaren).

i sekunder (ackumulerad tid för överhettningslarm IGBT).

i %

i %

i %

i Hz

Register genereras av kortet Controller Inside (tillgänglig om kortet finns monterat).


CNFO, 1 eller 2 (se sidan 183).

SET1, 2 eller 3 (se sidan 181).

Markera parameter genom att trycka på ENT ( visas bredvid parametern); avmarkera parameter genom att trycka på

ENT igen.

En eller två parametrar kan väljas.

Exempel:

PARAM.VAL STATUSFÄLT


- - - - - - - - -

- - - - - - - - -

- - - - - - - - -

- - - - - - - - -

231



b [6.2 TYP AV DISPLAYVISNING]

M [Typ av visning]

v [Digitalt]: Visning av en eller två digitala värden på skärmen (fabriksinställning).

v [Bar graf]: Visning av en eller två grafiska värden på skärmen.

v [Lista]: Visning av en lista med ett till fem värden på skärmen.

M [VAL AV PARAMETRAR]

v [Larmgrupper]

v [Frekvensreferens]

v [Momentreferens]

v [Utfrekvens]

v [Motorström]

v [Medelhast. ENA]

v [Motorvarvtal]

v [Motorspänning]

v [Motoreffekt]

v [Motormoment]

v [Nätspänning]

v [Term. status motor]

v [Term. status omv.]

v [Term.stat. br-motst]

v [Accum.effektförb.]

v [Drifttid motor]

v [Tid omvandlare till]

v [Räkn. IGBT-larm]

v [PID referens]

v [PID svar]

v [PID fel]

v [PID signal]


till


v [Aktiv konfiguration]

v [Använt param-set]

endast tillgänglig om [Typ av visning] = [Lista].

i Hz: parametern visas enligt fabriksinställning.

i %

i Hz

i A

i Hz

i RPM

i V

i W

i %

i V

i %

i %

i %

i Wh eller kWh beroende på omv. storlek.

i timmar (tid för spänningssättning av motorn).

i timmar (tid för spänningssättning av omvandlaren).

i sekunder (ackumulerad tid för överhettningslarm IGBT).

i %

i %

i %

i Hz



CNFO, 1 eller 2 (se sidan 183), endast tillgänglig om [Typ av visning] = [Lista].

SET1, 2 eller 3 (se sidan 181), endast tillgänglig om [Typ av visning] = [Lista].

Markera en eller flera parametrar genom att trycka på ENT ( visas bredvid parametern); avmarkera genom att trycka

på ENT igen.

PARAMETERVAL


- - - - - - - - -

- - - - - - - - -

- - - - - - - - -

- - - - - - - - -

Exempel:

Visning av två digitala

värden

Visning av två grafiska

värden

Visning av lista med

fem värden

RUN Term +35.00Hz 80A RUN Term +35.00Hz 80A RUN Term +35.00Hz 80A

Motorvarvtal Min. Motorvarvtal max. DRIFTPARAM. VISNING.

0 1250 rpm 1500 Frekvensreferens : 50.1 Hz

1250 rpm

Motorström : 80 A

Motorström Min. Motorström max. Motorvarvtal : 1250 rpm

0 80 A 150 Term. status motor : 80%

80 A

Term. status omv. : 80%

Quick Quick Quick

232



b [6.3 KOMMUNIKAT-KONFIG.]

M [Vald adress reg.1]

Välj adressen till det register som ska visas med knapparna (F2 och F3) och genom att vrida navigeringsratten.

M [Format register 1]

Format register 1.

v [Hexa]: Hexadecimalt

v [Signerad]: Decimalt med tecken

v [Osignerad]: Decimalt utan tecken






















Värdena för valda register kan visas i undermenyn [BILD KOMMUNIKATION] till menyn [1.2 DRIFTPARAM. VISNING].

Exempel:



- - - - - - - -- -

- - - - -- - - - -

W3141 : F230 Hex

> Quick

233

[7 ANVÄNDARMENY]

Denna meny är endast tillgänglig via den grafiska terminalen. I menyn kan man göra personliga inställningar för parametrar, en meny och

access till parametrar.


HUVUDMENY


2 ACCESSNIVÅ


4 LÖSENORD

5 SPRÅK

Code

Quick



ENT

Rdy Term +0.00Hz 0A


7.1 ANVÄNDARPARAMETRAR


7.3 PARAMETERACCESS

Code > Quick

7.1 ANVÄNDARPARAMETRAR: Personliga inställningar för 1 till 15 parametrar.

7.2 ANVÄNDARMENY: Skapa en personlig meny.

7.3 PARAMETERACCESS: Personliga inställningar för visning och skydd av menyer och parametrar.

234


Om [Åter till stand-namn] = [Ja] återgår visningen till standard, men de personliga inställningarna sparas i minnet.


7.1 ANVÄNDARPARAMETRAR

Åter till stand-namn Nej

PARAMETERVAL

ANPASSAT VAL

NAMN ANVÄNDARMENY

ENHETENS NAMN

Code > Quick


KONFIGURATION 0



Serienummer ATV

ENT

PARAMETERVAL


ENT 1.1 FÖRENKLAD UPPSTART





Code > Quick


ANPASSAT VAL



Prop. hast-förstärkn

ENT

List

PARAMETERVAL







List

Välj 1 till 15 parametrar att göra

personliga inställningar för

OBS! Den första raden är [VAL AV PARAMETRAR] eller

[RDY Term +0.00 Hz 0A] beroende på sökväg (ENT eller List).

Lista över parametrar med personliga inställningar.

Del

ENT



Användarnamn

Enhet

Multiplikator

Divisor

Offset

ENT


Användarnamn


ACC-KONSTANT

Max. antal tecken 13

ABC >

Om inget har angetts som

personlig inställning visas

standardvärdet (text,

enheter...)

Visning sker på en eller två

teckenrader.

Offset och koefficienter är

numeriska värden. Använd inte

en för stor multipliceringsfaktor

(max. visning 99999).

Med F1 kan teckenuppsättningen ändras till ABC, abc, 123, *[-

Med den navigationsratten väljs tecken längre bak eller fram i vald

teckenuppsättning, med > (F2 och F3) väljs föregående

eller nästa tecken.

ENT

- Standard: användning av den

enhet som fabriksinställningen

anger

- Enhet: anpassning av enheten

- %, mA osv.: välj i listan som

visas


Enhet

Standard

Enhet

%

mA

Quick


Enhet


LBS


ABC >

När man har angett en enhet och trycker på ENT visas skärmbilden

Acceleration med angiven text. Om man trycker på ESC

visas Enhet.



LINJE 1

LINJE 2

LINJE 3

LINJE 4

LINJE 5

View

Quick

När man trycker på ”View” visas

registrerat meddelande.

ENT


LINJE 2


För service, ring:


ABC > Quick


NAMN ANVÄNDARMENY


ACC-KONSTANT


ABC > Quick

Personlig inställning av namn (NAMN ANVÄNDARMENY, ENHETENS NAMN, konfiguration, serienummer,

meddelanderader, enhetsnamn osv) görs på samma sätt som i exemplet med parameternamn

här bredvid.

Om inget har angetts som personlig inställning visas standardvärdet (text, enheter...).

Visning sker på en eller två teckenrader.

Med F1 kan teckenuppsättningen ändras till ABC, abc, 123, *[-

Med den navigationsratten väljs tecken längre bak eller fram i vald teckenuppsättning, med >

(F2 och F3) väljs föregående eller nästa tecken.

235




PARAMETERVAL

VALD LISTA

Code > Quick

ENT

PARAMETERVAL







Code > Quick

ENT

PARAMETERVAL







List

Val av parametrar som ska

ingå i användarmenyn.

ENT

List


VALD LISTA




OBS! Den första raden är

[PARAMETERVAL] eller

[RDY Term +0.00 Hz 0A]

beroende på sökväg (ENT eller

List).

Lista över parametrar som ska

ingå i användarmenyn.

Del Up Down

Med knapparna F2 och F3 kan

parametrarna ordnas i listan

(exempel nedan med F3).


VALD LISTA




Del Up Down

236



7.3 PARAMETERACCESS

SKYDD

VAL AV VISNING

ENT

Code > Quick


VAL AV VISNING

PARAMETRAR

MENYER

ENT


PARAMETRAR

Aktiva

Alla

Välj om alla eller endast aktiva

parametrar ska visas.

Tryck på ESC för att stänga skärmbilden

ENT

Code

Quick

Quick

ENT

MENYER







Endast [1. MENY

OMVANDLARE] visas.

Standardinställningen gör att

alla menyer är förbockade.

Avmarkera genom att trycka på

ENT.

Markera igen genom att trycka

på ENT.


SKYDD

SKYDDADE KANALER

SKYDDADE PARAMETR.

Code

Quick

ENT


SKYDDADE KANALER

Graf. terminal

POWERSUITE

MODBUS

CANopen

Kommunik. kort

Code

Quick

PROGR.BART KORT

OBS! Den eller de skyddade kanalerna måste markeras,

eftersom en skyddad parameter på en markerad kanal

fortfarande är tillgänglig på ej markerade kanaler.

ENT









ENT








Alla

I dessa skärmbilder kan alla parametrar

i menyn [1. MENY OMVANDLARE]

skyddas; de visas för att kunna markeras,

förutom Expert-parametrarna.

Om du trycker på Alla markeras alla

parametrar. Om du trycker på Alla igen

avmarkeras alla parametrar.

Det går inte att markera något i denna skärmbild

om den inte innehåller parametrar.




RAMP



JOGGNING

ENT


JOGGNING

JOGGNING

Joggfrekvens

Tid mellan joggning

OBS! Skyddade parametrar är inte längre tillgängliga och visas alltså inte för valda kanaler.

237

[MULTIPOINT-BILD]

Det går att visa status för flera omvandlare som är anslutna till samma buss med en och samma grafiska terminal. Omvandlarnas adresser

måste programmeras på förhand i menyn [1.9 KOMMUNIKATION] med hjälp av parametern [Modbus adress] (Add) på sidan 216.

Om flera omvandlare är anslutna till terminalen visas automatiskt följande skärmbilder på terminalen:

VARNING

ANSLUTNING PÅGÅR

After x seconds,

Time out fault or, press

ENT: for multi point

connection

ENT

MULTIPOINTADRESS

ADDRESS 1

ADDRESS 2

ADDRESS 3

ADDRESS 4

ADDRESS 5

ADDRESS 6

Val av omvandlare för multipoint-dialog.

ENT

MULTIPOINT-BILD

Rdy 0 Rpm 0 A 02

RUN +1500 Rpm 1250 A 03

NLP +1500 Rpm 1250 A 04

Not connected 05

Rdy + 0 Rpm 0 A 06

Rdy + 0 Rpm 0 A 10

Add

Add

ESC

ENT

RUN +1500 Rpm 1250 A 03

Motorvarvtal

HOME

952 rpm

Motorström

101 A

Quick

Vid multipoint-dialog visas inte

styrkanalen. Status samt de två

markerade parametrarna visas

tillsammans med omvandlarens

adress.

Val av omvandlare för multipoint-dialog.

Vid multipunktskommunikation är alla menyer tillgängliga. Styrning av omvandlarna från den grafiska terminalen är dock inte

möjlig, förutom när det gäller knappen STOP som låser samtliga omvandlare.

Om fel inträffar på en av omvandlarna visas denna omvandlares status på den grafiska terminalen.

238

Service

Underhåll

Altivar 71 kräver inget förebyggande underhåll. Man bör dock med jämna mellanrum utföra följande:

• kontrollera tillståndet hos samtliga anslutningar och att dessa är väl åtdragna,

• kontrollera att temperaturen runt omvandlaren överensstämmer med våra rekommendationer och att ventilationen är tillräckligt

effektiv (fläktens livstid är 3 till 5 år beroende på användningsförhållanden),

• blåsa omvandlaren ren från damm.

Hjälp vid felsökning, visning av felmeddelande

Om problem uppstår vid igångkörningen eller under drift, kontrollera först att anvisningarna för omgivning, montage och anslutningar följts.

Det först upptäckta felet lagras och visas, omvandlaren låses.

Omvandlarens felstatus kan fjärrindikeras av en logisk utgång eller ett relä, som programmeras i menyn [1.5 IN-/UTGÅNGSKONFIG.] (I-O-),

se till exempel [KONFIGURERING R1] (r1-) sidan 95.

Menyn [1.10 DIAGNOSTIK]

Denna meny är endast tillgänglig via den grafiska terminalen. I menyn visas fel och dess orsaker i klartext och tester kan utföras, se

sidan 218.

Återställning vid fel

Bryt matningen till omvandlaren vid ett icke återställbart fel.

Vänta tills displayen slocknat helt.

Sök orsaken till felet och åtgärda det.

Återställning av omvandlaren efter ett fel sker på följande sätt:

• genom att först slå ifrån spänningen till dess displayvisningen och den röda lampan släcks och sedan spänningssätta igen

• automatiskt om funktionen [AUTOM. ÅTERSTART] (Atr-) är aktiverad, sidan 198,

• via en logisk ingång eller en styrbit tilldelad funktionen [FELÅTERSTÄLLNING] (rSt-) sidan 197,

• med STOP/RESET-knappen på den grafiska terminalen.

Menyn [1.2 DRIFTPARAM. VISNING] (SUP-):

Används för att förebygga fel och söka efter felorsaker genom visning av omvandlarens status och dess aktuella värden.

Menyn är tilllgänglig via den inbyggda terminalen:

Reservdelar och reparation:

Kontakta Schneider Electrics serviceavdelning.

239

Felkoder – troliga orsaker – åtgärder

Motorn startar inte, inget felmeddelande visas

• Kontrollera matningen till omvandlaren om inget visas på displayen.

• Tilldelningen av funktionerna ”Snabbstopp” eller ”Stopp med fri utrullning” förhindrar start av omvandlaren om motsvarande logiska

ingångar inte är spänningssatta. ATV71 visar då i statusfältet[NST] (nSt) vid stopp med fri utrullning och [FST] (FSt) vid snabbstopp.

Detta är normalt eftersom dessa funktioner är aktiva vid noll så att stopp av omvandlaren kan ske på ett säkert sätt vid ett eventuellt

kabelbrott.

• Kontrollera att ingången/ingångarna för startorder har aktiverats i enlighet med det valda driftmodet (parametrarna [2/3-trådsstyrning]

(tCC) och [Typ av 2-trådsstyrn] (tCt) sidan 82.

• Om en ingång har tilldelats gränslägesfunktion och denna ingång har status noll, kan omvandlaren endast starta med startorder för

motsatt riktning (se sidorna142 och 177).

• Om referenskanalen eller styrkanalen är tilldelad en kommunikationsbuss, visar omvandlaren [NST] (nSt) i statusfältet vid spänningpåslag

och går inte igång förrän kommunikationsbussen skickar en startorder.

Fel som inte kan återställas automatiskt

Orsaken till felet måste åtgärdas innan återställning kan ske genom frånslag och sedan tillslag.

Felen AnF, brF, ECF, EnF, SOF, SPF och tnF kan även fjärråterställas via logisk ingång eller styrbit (parameter [Felåterställning] (rSF)

sidan 197).

Felen AnF, EnF, InFA, InFb, SOF, SPF och tnF kan fjärrinhiberas och -återställas via logisk ingång eller styrbit (parameter [Tilldeln.

felinhiber.] (InH) sidan 208).

Fel Benämning Troliga orsaker Åtgärd

AI2F [Ingång AI2] • felaktig signal vid analog ingång AI2 • Kontrollera kabeldragningen från den analoga ingången

AI2 och signalens värde.

AnF [Släpfel] • hastighetssvaret från pulsgivaren

stämmer inte överens med referensen

• Kontrollera motorns parametrar, förstärkning och stabilitet.

• Koppla in ett bromsmotstånd.

• Kontrollera anpassning motor/omvandlare/belastning.

• Kontrollera pulsgivarens mekaniska koppling och dess

kabeldragning.

bOF [Överlast bromsm.] • bromsmotståndet är alltför belastat • Kontrollera bromsmotståndets storlek och vänta tills det har

svalnat.

• Kontrollera parametrarna [Effekt bromsmotst.] (brP) och

[Resistans bromsm.] (brU) sidan 211.

brF

[Bromsåterkoppling] • givarkontakten för bromsen överensstämmer

inte med bromsstyrningen

• Kontrollera kontaktorsvarskretsen och styrkretsen för bromsen.

• Kontrollera bromsens mekaniska tillstånd.

bUF [Kortsl. bromsmod.] • kortslutning vid bromsmodulens utgång • Kontollera kabeldragningen till bromsmodulen och motstånd

• Kontrollera bromsmotståndet.

CrF1 [Laddningskrets] • styrfel av kondensatorernas laddningsrelä

eller trasigt laddningsmotstånd

CrF2 [Laddn-krets tyrist.] • laddningsfel DC-buss (tyristorer)

ECF

[Encoder (mek.förb.)] • avbrott i mekanisk koppling till pulsgivaren

• Gör omvandlaren spänningslös och spänningssätt den sedan

igen.

• Kontrollera de interna anslutningarna.

• Kontrollera/reparera omvandlaren.

• Kontrollera pulsgivarens mekaniska koppling.

EEF1 [Styrkr. Eeprom] • internt minnesfel i styrkortet • Kontrollera omgivningen (elektromagnetisk kompatibilitet).

• Gör omvandlaren spänningslös, återställ och återgå till

fabriksinställningarna.

EEF2 [Effektkr. Eeprom] • internt minnesfel i effektkortet


EnF [Encoderåterkoppl] • fel på pulsgivaråterkoppling • Kontrollera [Antal pulser] (PGI) och [Encoder signaltyp]

(EnS) sidan 72.

• Kontrollera att pulsgivaren mekaniskt och elektriskt fungerar

som den ska, samt dess matning och anslutning.

• Kontrollera och ändra om nödvändigt motorns rotationsriktning

(parametern [Fasrotation] (PHr) sidan 66) eller pulsgivarens

signaler.

FCF1 [Motorkont. sluten] • Kontaktorn efter omvandlaren förblir

sluten trots att alla villkor för öppning

är uppfyllda.

• Kontrollera kontaktorn och dess kabeldragning.

• Kontrollera kontaktorsvarskretsen.

240


Fel som inte kan återställas automatiskt (fortsättning)


HdF [IGBT spänningsfall] • kortslutning eller jordfel vid utgången • Kontrollera motorkablaget och isolationstesta motorn.

• Utför tester från menyn [1.10 DIAGNOSTIK].

ILF [Internt komm-fel] • kommunikationsfel mellan tilläggskort

och omvandlare

InF1 [Storleksfel] • effektkortet är ett annat än det som

finns i minnet

InF2 [Inkomp.effektkort] • effektkortet är inkompatibelt med styrkortet

• Kontrollera omgivningen (elektromagnetisk kompatibilitet).

• Kontrollera anslutningarna.

• Kontrollera att inte fler än två tilläggskort har monterats (max.

antal) i omvandlaren.

• Byt ut tilläggskortet.


• Kontrollera effektkortets typbeteckning.

• Kontrollera effektkortets typbeteckning och dess kompatibilitet

med andra komponenter.

InF3 [Intern serielänk] • kommunikationsfel mellan interna kort • Kontrollera de interna anslutningarna.


InF4 [Interndata] • inkompatibla interna värden • Låt kalibrera om omvandlaren (görs av Schneider Electrics

serviceavdelning).

InF6 [Okänd option] • okänt tillval har installerats i omvandlaren

InF7 [Initieringsfel] • ofullständig initialisering av omvandlaren

• Kontrollera tillvalets typbeteckning och dess kompatibilitet

med andra komponenter.

• Gör omvandlaren spänningslös och återställ den.

InF8 [Int. styrkortsmatn.] • felaktig matning till styrkrets • Kontrollera matningen till styrkretsen.

InF9 [Int. strömmätning] • felaktig uppmätt ström • Byt ut strömgivarna eller effektkortet.


InFA [Int. effektkretsar] • ingångsdelen fungerar inte som den

ska

InFb [Intern tempgivare] • omvandlarens temperaturgivare

fungerar inte som den ska

InFC [Intern tidmätning] • fel på elektronisk komponent för tidmätning



• Byt ut temperaturgivaren.



InFE [Internt CPU-fel] • fel på den interna mikroprocessorn • Bryt spänningen till omvandlaren och återställ.


OCF [Överström] • parametrar i menyerna

[INSTÄLLNINGAR] (SEt-) och

[1.4 MOTORSTYRNING] (drC-) är

felaktiga

• för högt tröghetsmoment eller belastning

• mekanisk blockering

PrF [Power Removal] • fel på omvandlarens säkerhetsfunktion

”Power Removal”

SCF1 [Kortslutn. motor] • kortslutning eller jordfel vid utgången

SCF2 [Impedant kortsl.]

SCF3 [Kortsl. mot jord] • läckström till jord vid utgången när det

finns flera parallellkopplade motorer

• Kontrollera parametrarna.


• Kontrollera mekaniken.


• Kontrollera motorkablaget och isolationstesta motorn.


• Minska switchfrekvensen.

• Koppla in induktanser i serie med motorn.

SOF [Överhastighet] • instabilitet eller för hög drivande last • Kontrollera motorns parametrar, förstärkning och stabilitet.

• Koppla in ett bromsmotstånd.


SPF [Avbrott hast-svar] • ingen svarssignal från pulsgivare • Kontrollera kabeldragning mellan pulsgivare och omvandlare.

• Kontrollera pulsgivaren.

tnF [Autotuning] • specialmotor eller motor med effekt ej

anpassad till omvandlaren

• motor ej ansluten till omvandlaren

• Kontrollera inställningarna omvandlare/motor.

• Kontrollera att motorn är ansluten under den automatiska

motormätningen.

• Om en kontaktor efter omvandlaren används ska den slutas

under den automatiska motormätningen.

241


Fel som kan återställas med funktionen automatisk återstart, efter det att felet försvunnit

Dessa fel kan även återställas genom att spänningen bryts och sedan slås på igen eller via en logisk ingång (parametern [Felåterställning]

(rSF) sidan 197).

Felen APF, CnF, COF, EPF1, EPF2, FCF2, LFF2, LFF3, LFF4, ObF, OHF, OLF, OPF1, OPF2, OSF, OtF1, OtF2, OtFL, PHF, PtF1, PtF2,

PtFL, SLF1, SLF2, SLF3, SrF, SSF och tJF kan fjärrinhiberas och -återställas via logisk ingång eller styrbit (parametern [Tilldeln. felinhiber.]

(InH) sidan 208).


APF [Applikationsfel] • fel på kortet Controller Inside • Se dokumentationen som medföljer kortet.

bLF [Bromsstyrning] • öppningsström vid bromsstyrning ej

uppnådd

• frekvenströskel för stängning av broms

[Bromsstängn-frekv.] (bEn) regleras

enbart när bromskommandot bLC är

tilldelat

CnF [Komm-nätverk] • kommunikationsfel på kommunikationskortet

COF

[CAnopen

kommunik]

• avbruten kommunikation på CANopenbussen

• Kontrollera anslutningen omvandlare/motor.

• Kontrollera motorlindningarna.

• Kontrollera inställningarna [I bromsöppn. fram] (Ibr) och

[Br-öppn.ström ned] (Ird) sidan 148.

• Utför rekommenderade inställningar för [Bromsstängnfrekv.]

(bEn).

• Kontrollera omgivningen (elektromagnetisk kompatibilitet).

• Kontrollera kabeldragningen.

• Kontrollera timeout.

• Byt ut tilläggskortet.


• Kontrollera kommunikationsbussen.


• Se installationsmanualen för CANopen.

EPF1 [Ext. via LI/Bit] • fel utlöst av extern orsak av användare • Kontrollera den externa orsaken som utlöst felet och återställ.

EPF2 [Ext. via

kommunik.]

• fel utlöst av kommunikationsnät • Sök orsaken till felet och återställ.

FCF2 [Motorkont. öppen] • kontaktorn efter omvandlaren förblir

öppen trots att alla villkor för slutning

är uppfyllda

LCF [Nätkontaktor] • omvandlaren är inte spänningssatt när

[Time out nätmatn.] (LCt) har löpt ut

LFF2

LFF3

LFF4

ObF

[AI2 avbrott 4–

20mA]


20mA]


20mA]

[För hård

bromsning]

• strömreferens 4–20 mA saknas vid

analog ingång AI2, AI3 eller AI4

• för våldsam bromsning eller drivande

last


• Kontrollera kontaktorsvarskretsen.



• Kontrollera anslutningen nät/omvandlare/motor.

• Kontrollera anslutningarna till de analoga ingångarna.

• Öka retardationstiden.

• Koppla om nödvändigt in ett bromsmotstånd.

• Aktivera funktionen [Anpassn. ret-ramp] (brA) sidan 127) om

den är kompatibel med applikationen.

OHF [Övertemp.omv.] • omvandlartemperaturen för hög • Kontrollera motorbelastningen, omvandlarens kylning och

omgivningstemperaturen. Låt omvandlaren svalna innan

återstart sker.

OLF [Överlast motor] • utlösning efter för hög motorström • Kontrollera inställningen för motorns termiska skydd, kontrollera

motorbelastningen. Låt omvandlaren svalna innan

återstart sker.

OPF1

[Motorfasavbr.

1 fas]

• fasavbrott (1 fas) mellan omvandlare

och motor

• Kontrollera omvandlarens anslutningar till motorn, arbetsbrytare,

ev. kontaktor på motorsidan.

242


Fel som kan återställas med funktionen automatisk återstart, efter det att felet försvunnit

(fortsättning)


OPF2 [Motorfasavbr 3 fas] • motor ej inkopplad eller för låg

effekt

• öppen kontaktor/lastbrytare efter

omvandlaren

• momentan instabilitet i motorström

• Kontrollera omvandlarens anslutningar till motorn, arbetsbrytare,

ev. kontaktor på motorsidan.

• Om en kontaktor efter omvandlaren används, ändra parameter

[Hant. motorfasavbr.] (OPL) = [Sp-reducer.] (OAC) sidan 201.

• Test med motor med låg effekt eller utan motor: med fabriksinställning

är detekteringen av motorfasavbrott aktiv [Hant.

motorfasavbr.] (OPL) = [Ja] (YES). För att kontrollera omvandlaren

utan att behöva använda en motor med samma effekt

(gäller särskilt större omvandlare), inaktiveras detekteringen

av motorfasavbrott ([Hant. motorfasavbr.] (OPL) = [Nej] (nO)).

• Kontrollera och optimera parametrarna [RI kompensering] (UFr)

sidan 70, [Nom. motorspänng.] (UnS) och [Nom. motorström]

(nCr) sidan 65 och utför [Autotuning] (tUn) sidan 66.

OSF [Nätöverspänning] • för hög nätspänning

• Kontrollera nätspänningen.

• störningar på matande nät

OtF1 [Övertemp. PTC1] • överhettning av PTC1-element • Kontrollera motorns laddning och storlek.

• Kontrollera motorns ventilation.

OtF2 [Övertemp. PTC2] • överhettning av PTC2-element

• Låt omvandlaren svalna innan återstart sker.

OtFL [Övertemp. LI6=PTC] • överhettning av PTC-element på • Kontrollera typ och tillstånd hos PTC-elementen.

ingång LI6

PtF1 [PTC element 1] • öppning eller kortslutning av PTC1-

element

PtF2 [PTC element 2] • öppning eller kortslutning av PTC2-

element

PtFL [LI6=PTC element] • öppning eller kortslutning av PTCelement

på ingång LI6

• Kontrollera PTC-elementen och kabeldragningen till motor/

omvandlare.

SCF4 [Kortsl. IGBT] • fel på effektkomponent • Utför test från menyn [1.10 DIAGNOSTIK].


SCF5 [Kortsl. utg-krets] • Kortslutning vid omvandlarens

utgång

SLF1 [Komm. Modbus] • avbruten kommunikation på

Modbus-bussen

SLF2 [Komm.PowerSuite] • kommunikationsfel med

PowerSuite

SLF3 [Komm. Graf.term.] • kommunikationsfel med den

grafiska terminalen

SrF [Time-out moment] • timeout nådd av kontrollfunktionen

för moment

• Kontrollera motorkablaget och isolationstesta motorn.



• Kontrollera kommunikationsbussen.


• Se installationsmanualen för Modbus.

• Kontrollera kabelanslutningen till PowerSuite.


• Kontrollera anslutningen till terminalen.


• Kontrollera inställningarna för funktionen.

• Kontrollera mekaniken.

SSF [Moment/strömbegr.] • överskriden momentbegränsning • Kontrollera om ett mekaniskt problem föreligger.

• Kontrollera parametrarna för [MOMENTBEGRÄNSNING] (tLA-)

sidan 171 och parametrarna för felet [BEGR. MOMENT/STRÖM]

(tId-) sidan 210).

tJF [Övertemp. IGBT] • överbelastning omvandlare • Kontrollera anpassning last/motor/omvandlare.

• Minska switchfrekvensen.

• Låt motorn svalna innan återstart sker.

243


Fel som kan återställas automatiskt när felorsaken försvinner

Felet USF kan fjärrinhiberas och -återställas via logisk ingång eller styrbit (parameter [Tilldeln. felinhiber.] (InH) sidan 208).


CFF [Felakt.konfigurat.] • Tilläggskort utbytt eller borttaget.

• Styrkortet utbytt mot ett styrkort som

är programmerat på en omvandlare

av annan storlek.

• Kontrollera att kortet är felfritt.

• Vid medvetet byte eller borttagning av tilläggskort, se

anvisningarna nedan.

• Kontrollera att kortet är felfritt.

• Vid byte av styrkort, se anvisningarna nedan.

• Pågående konfigurering är ologisk.

CFI [Ogiltig konfig.] • Ologisk konfiguration

Omvandlarens aktuella konfigurering

via buss eller kommunikationsnät är

ologisk.

HCF [Kortmatchning] • Funktionen [KORTMATCHNING] (PPI-)

sidan 212 har konfigurerats och ett

omvandlarkort har bytts ut.

PHF [Nätfasavbrott] • ingen eller fel spänning eller utlöst

säkring

• fasbortfall på nätet

• användning av 3-fas omvandlare ATV71

på 1-fasnät

• last med obalans

Detta skydd fungerar endast vid belastning.

USF [Underspänning] • för låg matningsspänning

• tillfälligt spänningsbortfall

• trasigt laddningsmotstånd

• Återgå till fabriksinställning eller till sparad konfiguration om

denna är giltig (se sidan 223).

• Kontrollera den tidigare nerladdade konfigurationen.

• Ladda ner en kompatibel konfiguration.

• Sätt i originalkortet igen och kontrollera eventuellt fel på detta.

• Bekräfta konfigurationen genom att ange [Lösenord matchn.]

(PPI) (om bytet skett medvetet).

• Kontrollera spänningen, anslutningar och säkringar.

• Använd 3-fasnät för matning.

• Inhibera felet med [Hant. nätfasavbrott] (IPL) = [Nej] (nO))

(sidan 202).

• Kontrollera spänningen och parametrarna för [HANT.

UNDERSPÄNNING.] (USb-) sidan 205.

• Byt ut laddningsmotståndet.


Byta ut eller ta bort tilläggskort

När ett tilläggskort tas bort eller byts ut mot ett annat låser sig omvandlaren pga. felet [Felakt.konfigurat.] (CFF) vid spänningssättning. Om

ett kort medvetet bytts ut eller tagits bort kortet kan felet återställas genom att ENT-tangenten trycks in två gånger, vilket gör att

omvandlaren återfår fabriksinställningarna (se sidan 223) för de parametergrupper som berör kortet, det vill säga:

Byta ut ett kort mot ett kort av samma typ

• kort av typen ingångar/utgångar: [Meny OMVANDL.] (drM)

• kort av typen pulsgivare: [Meny OMVANDL.] (drM)

• kort av typen kommunikation: endast parametrar för kommunikationskort

• kort av typen Controller Inside: [Meny progr. kort] (PLC)

Ta bort ett kort (eller byta ut det mot ett kort av annan typ

• kort av typen ingångar/utgångar: [Meny OMVANDL.] (drM)

• kort av typen pulsgivare: [Meny OMVANDL.] (drM)

• kort av typen kommunikation: [Meny OMVANDL.] (drM) och parametrar för kommunikationskort

• kort av typen Controller Inside: [Meny OMVANDL.] (drM) och [Meny progr. kort] (PLC)

Byta ut styrkortet

När styrkortet byts ut mot ett styrkort som konfigurerats på en omvandlare av annan storlek, låser sig omvandlaren pga. felet

[Felakt.konfigurat.] (CFF) vid spänningssättning. Om kortet medvetet bytts ut kan felet återställas genom att ENT-tangenten trycks in två

gånger, vilket gör att omvandlaren återfår fabriksinställningarna för alla parametrar.

244

Översikt över egna inställningar

Menyn [1.1 FÖRENKLAD UPPSTART] (SIM-)

Kod Benämning Fabriksinställning Kundinställning

tCC [2/3-trådsstyrning] [2-tråd] (2C)

CFG [Makro konfiguration] [Start/Stopp] (StS)

bFr [Std. motorfrekvens] [50 Hz] (50)

nPr [Nom. motoreffekt] beroende på omv. storlek

UnS [Nom. motorspänng.] beroende på omv. storlek

nCr [Nom. motorström] beroende på omv. storlek

FrS [Nom. motorfrekv.] 50 Hz

nSP [Nom. motorvarvtal] beroende på omv. storlek

tFr [Max. utfrekvens] 60 Hz

PHr [Fasrotation] ABC

ItH [Term.ström motor] beroende på omv. storlek

ACC [Acceleration] 3,0 s

dEC [Retardation] 3,0 s

LSP [Min. hastighet] 0

HSP [Max. hastighet] 50 Hz

Funktioner tilldelade in-/utgångar

Ingångar

Utgångar

Tilldelade funktioner

Ingångar

Utgångar

Tilldelade funktioner

LI1

LO1

LI2

LO2

LI3

LO3

LI4

LO4

LI5

AI1

LI6

AI2

LI7

AI3

LI8

AI4

LI9

R1

LI10

R2

LI11

R3

LI12

R4

LI13

RP

LI14

Pulsgivare

245

Översikt över egna inställningar

Övriga parametrar (kundens egna anteckningar)

Kod Benämning Kundinställning Kod Benämning Kundinställning

246

Index över funktioner

[1.12 FABRIKSINSTÄLLNINGAR] (FCS-) 221

[2:a STRÖMBEGRÄNSN.] 172

[2-tråd] (2C) 37

[3-tråd] (3C) 37

[4. LÖSENORD] (COd-) 228

Adderare/subtraherare/multiplicerare 122

Alternativ motor eller konfiguration [MULTIMOTORKONFIG.] 183

Alternativa parametrar [BYTE PARAMETERUPPS.] 180

[AUTOM. DC-INJICERING] 130

[AUTOM. ÅTERSTART] 198

[AUTOTUNING VIA LI] 185

[Autotuning] 39

Bromsstyrning 144

Direktmatning via DC-buss 194

[ENA SYSTEM] 74

[ENCODERKONFIGURAT.] 93

[EVAKUERINGSFUNKT.] 193

[FELÅTERSTÄLLNING] 197

[FLYGANDE START] 199

Förinställda hastigheter 133

Gränslägesfunktion 142

Höghastighetslyft: 155

[JOGGNING] 132

Kommando- och referenskanaler 105

[KONFIG. STOPPTYP] 128

[KONFIGURERING RP] 91

Lagring av referensvärde: 140

[Lastdelning] 78

Lastmätning: 153

[Ljudreducering] 76

[MAGNETISERING VIA LI] 141

Momentbegränsning 170

Momentstyrning 167

PID-regulator 159

Positionering via givare eller gränslägen 177

[RAMP] 125

Styrning av kontaktor efter omvandlare 175

Styrning av nätkontaktor 173

Synkronmotor 71

Termiska sonder (PTC-element) 196

Termiskt motorskydd 200

Traverse-styrning 186

Uppskjutet stopp vid termiskt larm 203

[VÄXLING AV REFERENS] 123

Öka/minska 136

Öka/minska kring en referens 138

[ÖVERTEMP. OMVANDL.] 202

247

Index över parameterkoder

Kod

Sida

[1.1 FÖRENKLAD UPPSTART]

(SIM-)

[1.2 DRIFTPARAM. VISNING]

(SUP-)

[1.3 INSTÄLLNINGAR]

(SEt-)

[1.4 MOTORSTYRNING]

(drC-)

[1.5 IN-/UTGÅNGSKONFIG.]

(I-O-)

[1.6 KONFIG STYRKANAL(ER)]

(CtL-)

[1.7 APPLIKATIONSFUNKT.]

(FUn-)

[1.8 FELHANTERING]

(FLt-)

[1.9 KOMMUNIKATION]

(COM-)

[1.12 FABRIKSINSTÄLLNINGAR]

(FCS-)

[4 LÖSENORD]

(COd-)

A1C- 103

A2C- 103

A3C- 103

AC2 51 127 139

ACC 40 51 125

AdC 130

AdCO 216

Add 216

AI1A 48 87

AI1E 87

AI1F 87

AI1S 87

AI1t 87

AI2A 48 88

AI2E 88

AI2F 88

AI2L 88

AI2S 88

AI2t 88

AI3A 48 89

AI3E 89

AI3F 89

AI3L 89

AI3S 89

AI3t 89

AI4A 48 90

AI4E 90

AI4F 90

AI4L 90

AI4S 90

AI4t 90

AICI 163

ALGr 49

AMOA 216

AMOC 216

248


Kod

Sida


(SIM-)


(SUP-)


(SEt-)


(drC-)


(I-O-)


(CtL-)


(FUn-)


(FLt-)


(COM-)


(FCS-)

[4 LÖSENORD]

(COd-)

AO1 101

AO1F 101

AO1t 101

AO2 102

AO2F 102

AO2t 102

AO3 102

AO3F 102

AO3t 102

AOH1 101

AOH2 102

AOH3 102

AOL1 101

AOL2 102

AOL3 102

APH 49

Atr 198

AUS 49

AUt 66

bbA 78

bCI 148

bdCO 216

bEd 149

bEn 61 149

bEt 62 149

bFr 38 65

bIP 148

bIr 61 149

bLC 148

brA 127

brH0 151

brH1 151

brH2 152

brH3 152

brH4 152

249


Kod

Sida


(SIM-)


(SUP-)


(SEt-)


(drC-)


(I-O-)


(CtL-)


(FUn-)


(FLt-)


(COM-)


(FCS-)

[4 LÖSENORD]

(COd-)

brO 211

brP 211

brr 152

brt 61 148

brU 211

bSP 85

bSt 148

CCFG 37

CCS 114

Cd1 114

Cd2 114

CFG 37

CFPS 49

CHA1 181

CHA2 181

CHCF 113

CHM 185

CL2 57 172

CLI 57 76 172

CLL 209

CLO 158

CLS 179

CnF1 185

CnF2 185

CnFS 49

COd 229

COd2 229

COF 158

COL 209

COP 115

COr 158

CP1 154

CP2 154

CrH2 88

CrH3 89

250


Kod

Sida


(SIM-)


(SUP-)


(SEt-)


(drC-)


(I-O-)


(CtL-)


(FUn-)


(FLt-)


(COM-)


(FCS-)

[4 LÖSENORD]

(COd-)

CrH4 90

CrL2 88

CrL3 89

CrL4 90

CSt 229

Ctd 62

Ctt 67

dA2 124

dA3 124

dAF 179

dAr 179

dAS 176

dbn 169

dbp 169

dbS 176

dCF 55 128 213

dCI 129

dCO 194

dE2 51 127,

139

dEC 40 51 125

dLr 229

dSF 179

dSI 139

dSP 137

dtF 192

EbO 191

ECC 210

ECt 210

EFI 94

EFr 94

EIL 94

EnA 75

EnC 73 93

EnS 72 93

251


Kod

Sida


(SIM-)


(SUP-)


(SEt-)


(drC-)


(I-O-)


(CtL-)


(FUn-)


(FLt-)


(COM-)


(FCS-)

[4 LÖSENORD]

(COd-)

EnU 73 94

EPL 204

ErCO 216

EtF 204

F1 68

F2 68

F2d 62

F3 68

F4 68

F5 68

FCP 69

FCSI 223

FLI 141

FLO 217

FLOC 217

FLOt 217

FLr 199

FLU 58 141

FPI 165

Fr1 113

Fr1b 123

Fr2 114

FrH 49

FrS 38 65

FrSS 71

Frt 127

FrY- 223

FSt 128

Ftd 62

GFS 223

GIE 55 75

GPE 55 75

HSO 158

HSP 40 52

Ibr 61 148

252


Kod

Sida


(SIM-)


(SUP-)


(SEt-)


(drC-)


(I-O-)


(CtL-)


(FUn-)


(FLt-)


(COM-)


(FCS-)

[4 LÖSENORD]

(COd-)

IbrA 154

IdA 71

IdC 55 129 213

IdC2 55 129 213

IdM 71

InH 208

Inr 51 125

IPL 38 202

Ird 61 148

ItH 40 52

JdC 62 150

JGF 58 132

JGt 58 132

JOGGNING 132

L1A till

L14A

L1d till

L14d

48 83

LAF 143

LAr 143

LAS 143

LbA 78

LbC 63 78

LbC1 80

LbC2 80

LbC3 80

LbF 80

LC2 172

LCr 49

LCt 174

LdS 70

LES 174

LFA 71

LFF 213

83

253


Kod

Sida


(SIM-)


(SUP-)


(SEt-)


(drC-)


(I-O-)


(CtL-)


(FUn-)


(FLt-)


(COM-)


(FCS-)

[4 LÖSENORD]

(COd-)

LFL2

LFL3

LFL4

LFM 71

LIS1 48

LIS2 48

LLC 174

LO1 98

LO1d 98

LO1H 98

LO1S 98

LO2 98

LO2d 98

LO2H 98

LO2S 98

LO3 99

LO3d 99

LO3H 99

LO3S 99

LO4 99

LO4d 99

LO4H 99

LO4S 99

LP1 154

LP2 154

LqS 70

LSP 40 52

MA2 124

MA3 124

MFr 49 60

nCA1 215

nCA2 215

nCA3 215

nCA4 215

nCA5 215

nCA6 215

207

254


Kod

Sida


(SIM-)


(SUP-)


(SEt-)


(drC-)


(I-O-)


(CtL-)


(FUn-)


(FLt-)


(COM-)


(FCS-)

[4 LÖSENORD]

(COd-)

nCA7 215

nCA8 215

nCr 38 65

nCrS 70

nMA1 215

nMA2 215

nMA3 215

nMA4 215

nMA5 215

nMA6 215

nMA7 215

nMA8 215

nPr 38 65

nrd 76

nSL 71

nSP 38 65

nSPS 70

nSt 128

o06 49

o02 49

o03 49

o04 49

o05 49

OCC 176

Odt 201

OFI 76

OHL 202

OLL 201

OPL 201

OPr 49

OSP 158

PAH 60 164

PAL 60 164

PAS 179

PAU 165

255


Kod

Sida


(SIM-)


(SUP-)


(SEt-)


(drC-)


(I-O-)


(CtL-)


(FUn-)


(FLt-)


(COM-)


(FCS-)

[4 LÖSENORD]

(COd-)

PEr 61 164

PES 154

PFI 91

PFr 91

PGA 94

PGI 72 94

PHS 70

PHr 39 66

PIA 91

PIC 164

PIF 163

PIF1 163

PIF2 163

PII 163

PIL 91

PIM 165

PIP1 163

PIP2 163

PIS 164

POH 60 164

POL 60 164

PPI 212

PPn 71

PPnS 70

Pr2 166

Pr4 166

PrP 60 164

PS1- 181

PS2- 182

PS3- 182

PS2 134

PS4 134

PS8 134

PS16 134

PSr 61 165

256


Kod

Sida


(SIM-)


(SUP-)


(SEt-)


(drC-)


(I-O-)


(CtL-)


(FUn-)


(FLt-)


(COM-)


(FCS-)

[4 LÖSENORD]

(COd-)

PSt 113

PtC1 197

PtC2 197

PtCL 197

PtH 49

qSH 62 191

qSL 62 191

r1 95

r1d 96

r1H 96

r1S 96

r2 96

r2d 96

r2H 96

r2S 96

r3 97

r3d 97

r3H 97

r3S 97

r4 97

r4d 97

r4H 97

r4S 97

rAP 75

rCA 176

rCb 123

rdG 60 164

rFC 114

rFr 49

rFt 193

rIG 60 164

rIn 113

rP2 61 166

rP3 61 166

rP4 61 166

257


Kod

Sida


(SIM-)


(SUP-)


(SEt-)


(drC-)


(I-O-)


(CtL-)


(FUn-)


(FLt-)


(COM-)


(FCS-)

[4 LÖSENORD]

(COd-)

rPC 49

rPE 49

rPF 49

rPG 60 163

rPI 163

rPO 49

rPS 127

rPt 125

rrS 82

rSA 71

rSAS 70

rSF 197

rSL 166

rSM 71

rSMS 71

rSP 193

rSU 193

rtH 49

rtO 169

rtr 192

SA2 124

SA3 124

SAF 179

SAr 179

SAt 203

SCL 158

SCSI 223

SdC1 56 130,

149

SdC2 56 130

Sdd 210

SFC 52

SFr 57 76

SIt 52

SLL 209

258


Kod

Sida


(SIM-)


(SUP-)


(SEt-)


(drC-)


(I-O-)


(CtL-)


(FUn-)


(FLt-)


(COM-)


(FCS-)

[4 LÖSENORD]

(COd-)

SLP 55 70

SnC 192

SOP 76

SP2 59 135

SP3 59 135

SP4 59 135

SP5 59 135

SP6 59 135

SP7 59 135

SP8 59 135

SP9 59 135

SP10 59 135

SP11 59 135

SP12 59 135

SP13 59 135

SP14 59 135

SP15 60 135

SP16 60 135

SPd 49

SPG 52

SPM 140

SPt 168

SrP 60 139

SSb 210

StM 205

StO 210

StP 205

Str 137

Strt 206

Stt 128

SUL 76

tA1 51 126

tA2 51 126

tA3 51 126

tA4 52 126

259


Kod

Sida


(SIM-)


(SUP-)


(SEt-)


(drC-)


(I-O-)


(CtL-)


(FUn-)


(FLt-)


(COM-)


(FCS-)

[4 LÖSENORD]

(COd-)

tAA 171

tAC 49

tAr 198

tbE 61 149

tbO 191

tbr 216

tbr2 216

tbS 205

tCC 37 82

tCt 82

tdI 55 129 213

tdC 55 129 213

tdC1 56 130

tdC2 56 131

tdn 191

tFO 216

tFO2 216

tFr 38 65

tHA 202,

203

tHd 49

tHr 49

tHt 201

tLA 171

tLC 171

tLIG 62 171

tLIM 62 171

tLS 58 165

tOb 169

tOS 158

tr1 168

trA 71

trC 191

trH 62 191

trL 62 191

260


Kod

Sida


(SIM-)


(SUP-)


(SEt-)


(drC-)


(I-O-)


(CtL-)


(FUn-)


(FLt-)


(COM-)


(FCS-)

[4 LÖSENORD]

(COd-)

trM 71

trP 168

trr 49

trt 168

tSd 168

tSM 205

tSS 168

tSt 168

tSY 192

ttd 63 201,

203

ttd2 201,

203

ttd3 201,

203

ttO 216

ttr 62 150

tUL 185

tUn 39 66

tUP 191

tUS 39 66

U0 68

U1 68

U2 68

U3 68

U4 68

U5 68

Ubr 78

UC2 69

UCb 199

UCP 69

UFr 55 70

UIH1 87

UIH2 88

UIH4 90

UIL1 87

261


Kod

Sida


(SIM-)


(SUP-)


(SEt-)


(drC-)


(I-O-)


(CtL-)


(FUn-)


(FLt-)


(COM-)


(FCS-)

[4 LÖSENORD]

(COd-)

UIL2 88

UIL4 90

ULn 49

ULr 229

UnS 38 65

UOH1 101

UOH2 102

UOH3 102

UOL1 101

UOL2 102

UOL3 102

UOP 49

UPL 205

UrES 205

USb 205

USI 139

USL 205

USP 137

USt 205

262

Schneider Electric Sverige AB Box 1009

611 29 Nyköping

Tel: 0155-26 54 00

Fax: 0155-21 42 86

info@se.schneider-electric.com

www.schneider-electric.se

atv71_programmerings_manual_sv_v2 500 oktober 2005

[1.5 in-/utgÃƒÂ¥ngskonfig.] (io-)

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
