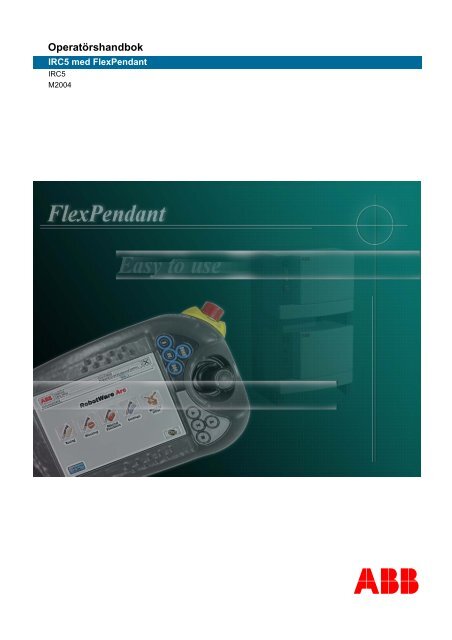

Operatörshandbok

Operatörshandbok

IRC5 med FlexPendant

IRC5

M2004

Operatörshandbok

IRC5 med FlexPendant

M2004

Dokument-ID: 3HAC 16590-2

Revision: A

Informationen i denna handbok kan komma att ändras utan föregående meddelande

och ska inte betraktas som åtaganden från ABB. ABB påtar sig inget ansvar för

eventuella fel i denna handbok.

Förutom där så anges uttryckligen i denna handbok ska ingen del av den betraktas som

någon form av garanti från ABB med avseende på förluster, person- eller

egendomsskador, lämplighet för ett specifikt användningsområde eller liknande.

Under inga omständigheter ska ABB hållas ansvarigt för indirekta skador eller

följdskador som uppstår vid användning av denna handbok och de produkter som här

beskrivs.

Denna handbok, eller delar av den, får inte reproduceras eller kopieras utan skriftligt

tillstånd från ABB, och innehållet i den får inte delges tredje part eller användas för icke

tillåtna ändamål. Överträdelse beivras.

Ytterligare kopior av denna handbok kan erhållas från ABB till vid tillfället gällande pris.

(c) Copyright 2004 ABB. Med ensamrätt.

ABB Automation Technologies AB

Robotics

SE-721 68 Västerås

Sverige

Innehållsförteckning

Översikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Produktdokumentation, M2004 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

1 Säkerhet 13

1.1 Om kapitlet Säkerhet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

1.2 Tillämpliga säkerhetsstandarder för IRC5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

1.3 Säkerhetsterminologi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

1.3.1 Säkerhetssignaler, allmänt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

1.3.2 FARA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

1.3.2.1 FARA - Se till att huvudströmmen har slagits av! . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

1.3.2.2 FARA - Flytt av manipulatorer kan vara förenat med livsfara! . . . . . . . . . . . . . . . . . . . . 18

1.3.2.3 FARA - Manipulatorer utan hållbromsar för axlarna kan innebära livsfara! . . . . . . . . . . 19

1.3.3 VARNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

1.3.3.1 VARNING - Enheten är känslig för ESD! . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

1.3.4 Vad är ett nödstopp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

1.3.5 Vad är ett säkerhetsstopp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

1.3.6 Vad är förebyggande skydd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

1.3.7 Hålldon och håll-för-drift-knappar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

1.4 Hur du hanterar en nödsituation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

1.4.1 Stoppa systemet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

1.4.2 Lossa robotens hållbromsar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

1.4.3 Släcka bränder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

1.4.4 Återställning efter nödstopp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

1.4.5 Återgå till den programmerade banan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

1.5 Arbeta på ett säkert sätt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

1.5.1 Översikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

1.5.2 För din egen säkerhet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

1.5.3 Hantering av handhållen terminal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

1.5.4 Säkerhetsverktyg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

1.5.5 Säkerhet vid manuellt läge med reducerad hastighet och manuellt läge med full hastighet . . . . . 35

1.5.6 Säkerhet i automatiskt läge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

2 Åtgärder 37

2.1 Om kapitlet Åtgärder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

2.2 Systemuppstart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

2.3 Joggning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

2.4 Använda RAPID-program . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

2.5 Arbeta med indata och utdata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

2.6 Säkerhetskopiering och återställning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

2.7 Köra i produktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

2.8 Uppgradering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

2.9 Installera programvarualternativ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

2.10 Avstängning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

2.11 När används FlexPendant och RobotStudioOnline . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

2.12 Allmän procedur vid felsökning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

3 FlexPendant 55

3.1 Om kapitlet FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

3.2 FlexPendant. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

3.2.1 Vad är en FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

3.2.2 Maskinvaruknappar och knappar på FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

3.2.2.1 Så här använder du håll-för-driftknappen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

3.2.2.2 Starta och stoppa exekvering. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61

3.2.2.3 Stega instruktion för instruktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62

3HAC 16590-2 Revision: A

3


3.2.3 Ansluta och koppla bort FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

3.2.3.1 Vad händer när jag ansluter FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

3.2.3.2 Ansluta en FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

3.2.3.3 Koppla bort FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

3.2.4 Grundprocedurer i FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

3.2.4.1 Använda programvarutangentbordet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

3.2.4.2 Bläddra och zooma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

3.2.4.3 Processtillämpningar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

3.3 Anpassa FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

3.3.1 Översikt, anpassa FlexPendant. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

3.3.2 Visa information om FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

3.4 ABB-menyn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

3.4.1 FlexPendant Explorer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

3.4.1.1 FlexPendant Explorer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

3.4.1.2 Filhantering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

3.4.2 Ingångar och utgångar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

3.4.2.1 Ingångar och utgångar, I/O . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

3.4.2.2 Simulera och ändra signalvärden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

3.4.2.3 Visa en signalgrupp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

3.4.2.4 I/O-signaler för säkerhet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

3.4.3 Joggning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

3.4.3.1 Introduktion till joggning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

3.4.3.2 Koordinerad joggning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

3.4.3.3 Begränsningar för joggning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

3.4.3.4 Joggningsfönstret . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

3.4.3.5 Välja mekanisk enhet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

3.4.3.6 Välja förflyttningsläge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

3.4.3.7 Ange verktygsorientering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

3.4.3.8 Jogga axel för axel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

3.4.3.9 Jogga i baskoordinater . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

3.4.3.10 Jogga i världskoordinater . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

3.4.3.11 Jogga i arbetsobjektets koordinater. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

3.4.3.12 Jogga i verktygskoordinater . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

3.4.3.13 Välja verktyg, arbetsobjekt och last.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

3.4.3.14 Skapa ett verktyg. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

3.4.3.15 Ändra verktygsdeklarationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

3.4.3.16 Ändra verktygsdata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

3.4.3.17 Ta bort ett verktyg. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109

3.4.3.18 Inställningar för stationära verktyg. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110

3.4.3.19 Definiera verktygets koordinatsystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

3.4.3.20 Skapa ett arbetsobjekt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114

3.4.3.21 Ändra arbetsobjektsdeklarationen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

3.4.3.22 Ändra arbetsobjektsdata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

3.4.3.23 Ta bort ett arbetsobjekt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

3.4.3.24 Definiera arbetsobjektkoordinatsystemet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118

3.4.3.25 Skapa en last . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121

3.4.3.26 Ändra lastdeklarationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

3.4.3.27 Ändra lastdata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124

3.4.3.28 Ta bort en last . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125

3.4.3.29 Låsa joysticken i vissa riktningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126

3.4.3.30 Inkrementell rörelse för exakt positionering. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128

3.4.3.31 Så här avläser du exakt position . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130

3.4.4 Produktionsfönster. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132

3.4.4.1 Produktionsfönster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132

4

3HAC 16590-2 Revision: A


3.4.5 Programdata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133

3.4.5.1 Programdata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133

3.4.5.2 Visa data för specifika task, moduler eller rutiner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134

3.4.5.3 Skapa en ny datainstans. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135

3.4.5.4 Ändra datainstanser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137

3.4.5.5 Ta bort, ändra deklaration för, kopiera eller definiera datainstanser . . . . . . . . . . . . . . . 142

3.4.6 Programeditorn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145

3.4.6.1 Innan du börjar programmera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145

3.4.6.2 Skapa ett nytt program . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146

3.4.6.3 Hantering av program . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147

3.4.6.4 Starta program . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152

3.4.6.5 Köra programmet från en viss instruktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154

3.4.6.6 Stoppa program . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156

3.4.6.7 Läsa in, köra och stoppa fleruppgiftsprogram (multitasking) . . . . . . . . . . . . . . . . . . . . . 157

3.4.6.8 Ta bort program från minnet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159

3.4.6.9 Ta bort program från harddisken. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161

3.4.6.10 Visa en modul . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162

3.4.6.11 Hantering av moduler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .163

3.4.6.12 Visa en rutin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167

3.4.6.13 Hantering av rutiner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168

3.4.6.14 Köra en viss rutin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173

3.4.6.15 Spegla program, moduler eller rutiner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175

3.4.6.16 Stänga av backup-batteriet under transport. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177

3.4.6.17 Hantera instruktioner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179

3.4.6.18 Exempel: Lägga till rörelseinstruktioner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187

3.4.6.19 Dölja deklarationer i programkod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188

3.4.6.20 Spara ditt RAPID-program . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 189

3.4.6.21 Trimma utan rörelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192

3.4.6.22 Trimma med rörelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .193

3.4.7 Säkerhetskopiering och återställning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .194

3.4.7.1 Vad sparas vid en säkerhetskopiering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194

3.4.7.2 Säkerhetskopiera systemet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196

3.4.7.3 Återställa systemet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 198

3.4.7.4 Viktigt vid säkerhetskopiering!. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200

3.4.8 Kalibrering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201

3.4.8.1 Kalibrering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201

3.4.8.2 Så här kontrollerar du om roboten behöver kalibreras . . . . . . . . . . . . . . . . . . . . . . . . . . 203

3.4.8.3 Uppdatera varvräknare med FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 204

3.4.8.4 Läsa in kalibreringsdata med FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207

3.4.8.5 Ändra motorkalibreringsoffset... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 208

3.4.8.6 Finkalibreringsprocedur på FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 209

3.4.8.7 Seriemätkortsminnet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 211

3.4.8.8 Baskoordinatsystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 214

3.4.9 Kontrollpanelen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217

3.4.9.1 Kontrollpanelen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217

3.4.9.2 Ändra ljusstyrka och kontrast . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 218

3.4.9.3 Hur du växlar mellan vänster och höger hand för FlexPendant.. . . . . . . . . . . . . . . . . . . 219

3.4.9.4 Konfiguration av systemparametrar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 221

3.4.9.5 Ändra datum och tid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 224

3.4.9.6 Konfigurera vanligaste I/O . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .225

3.4.9.7 Ändra språk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 226

3.4.9.8 Programmerbara tangenter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 227

3.4.9.9 Övervakning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 229

3.4.9.10 Konfigurera FlexPendant-systemet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 231

3.4.9.11 Pekskärm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233


5


3.4.10 Händelselogg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 234

3.4.10.1 Öppna och stäng händelseloggen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 234

3.4.10.2 Arbeta med loggar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235

3.4.10.3 Visa ett meddelande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 236

3.4.10.4 Ta bort loggposter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 237

3.4.10.5 Spara loggposter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 238

3.4.11 Låsa skärmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 239

3.4.11.1 Låsa skärmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 239

3.4.12 Operatorfönster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 241

3.4.12.1 Operatorfönster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 241

3.4.13 Systeminfo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 242

3.4.13.1 Systeminfo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 242

3.4.14 Starta om . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 243

3.4.14.1 Översikt över omstart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 243

3.4.14.2 Använda Boot Application . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 244

3.4.14.3 Starta om och använd aktuellt system (varmstart) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 247

3.4.14.4 Starta om och välja ett annat system (X-start) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 248

3.4.14.5 Starta om och ta bort aktuellt system (C-start) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 249

3.4.14.6 Starta om och ta bort program och moduler (P-start) . . . . . . . . . . . . . . . . . . . . . . . . . . 250

3.4.14.7 Starta om och återgå till standardinställningarna (I-start). . . . . . . . . . . . . . . . . . . . . . . 251

3.4.14.8 Starta om från tidigare lagrade systemdata (B-start) . . . . . . . . . . . . . . . . . . . . . . . . . . 252

3.4.14.9 Omladdning av firmware och FlexPendant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 253

3.4.15 Logga ut och logga in . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 255

3.4.15.1 Logga ut och logga in . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 255

3.5 Statusfält . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 257

3.5.1 Statusfält. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 257

3.5.2 Visa meddelanden från RAPID-program. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 258

3.5.3 Hur kan jag se vad systemet gör för tillfället . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 259

3.6 Snabbmeny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 260

3.6.1 Snabbmenyn. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 260

3.6.2 Snabbmeny, mekanisk enhet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 261

3.6.2.1 Snabbmeny, mekanisk enhet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 261

3.6.3 Snabbmeny, inkrement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 264

3.6.3.1 Snabbmeny, inkrement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 264

3.6.4 Snabbmeny, körsätt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 265

3.6.4.1 Snabbmeny, körsätt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 265

3.6.5 Snabbmeny, stegning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 267

3.6.5.1 Snabbmeny, stegning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 267

3.6.6 Snabbmeny, hastighet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 269

3.6.6.1 Snabbmeny, hastighet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 269

4 Styrenhet 271

4.1 Om kapitlet Styrenhet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 271

4.2 Knappar och kontakter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 272

4.2.1 Knappar på FlexController. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 272

4.2.2 Ansluta en PC till serviceporten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 274

4.2.3 Ställa in en nätverksanslutning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 275

4.3 Driftslägen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 277

4.3.1 Aktuellt driftsläge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 277

4.3.2 Automatiskt körsätt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 279

4.3.2.1 Om automatiskt läge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 279

4.3.2.2 Starta i automatiskt läge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 280

4.3.2.3 Köra program i automatiskt läge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 282

4.3.2.4 Växla från manuellt till automatiskt läge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 283

6



4.3.3 Manuellt körsätt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 284

4.3.3.1 Om manuellt läge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 284

4.3.3.2 Starta i manuellt läge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 285

4.3.3.3 Köra program i manuellt läge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 286

4.3.3.4 Växla från automatiskt till manuellt läge med reducerad hastighet . . . . . . . . . . . . . . . . 287

4.3.3.5 Växla till manuellt fullhastighetsläge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 288

5 Beskrivningar av termer och begrepp 289

5.1 Om kapitlet Beskrivningar av termer och begrepp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 289

5.2 Vad är RobotStudioOnline . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 290

5.3 Vad är ett robotsystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 291

5.4 Vad är robotar, manipulatorer och lägesställare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 292

5.5 Vad är en FlexController . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 293

5.6 Vad är ett verktyg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 294

5.7 Vad är verktyget mittpunkt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 295

5.8 Vad är ett arbetsobjekt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 296

5.9 Vad är ett koordinatsystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 297

5.10 Vad är manuellt läge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 302

5.11 Vad är automatiskt läge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 303

5.12 Vad är en RAPID-tillämpning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 304

5.13 Strukturen hos en RAPID-tillämpning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 305

5.14 Vad är en datamatris . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 307

5.15 Vad är en händelselogg. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 308


7


8


Översikt

Översikt

Om handboken

Användning

Denna handbok innehåller instruktioner för daglig drift av IRC5-baserade robotsystem med

FlexPendant.

Handboken är avsedd att användas vid drift.

Vem bör läsa den här handboken

Handboken är avsedd för

• operatörer

• produkttekniker

• servicetekniker

• robotprogrammerare

Så här läser du operatörshandboken

Operatörshandboken är indelad i fem kapitel.

Kapitel Rubrik Innehåll

1 Säkerhet Säkerhetsinstruktioner och varningar.

2 Åtgärder Kort introduktion och stegvisa instruktioner för de

vanligaste uppgifterna.

3 FlexPendant Beskrivning av FlexPendants delar och funktioner.

Det här är det mest omfattande kapitlet med

instruktioner för driften.

4 Styrenhet Beskrivning av funktioner och knappar på utsidan av

styr- och drivmodulerna.

5 Beskrivningar av termer

och begrepp

Beskrivningar av termer och begrepp som används

inom robotindustrin.

Förutsättningar

Läsaren bör:

• vara bekant med de begrepp som beskrivs i Kom igång - IRC5 och RobotStudioOnline.

• vara utbildad för robotdrift.

Hänvisningar

Referens

Product manual, procedures - IRC5

Product manual, reference information - IRC5

Operatörshandbok - IRC5 med FlexPendant

Operator's Manual - RobotStudio Online

Kom igång - IRC5 och RobotStudio Online

Trouble shooting manual - IRC5

Dokument-ID

3HAC021313-001

3HAC021313-001

3HAC16590-2

3HAC18236-1

3HAC021564-002

3HAC020738-001


9

Översikt

Referens

Technical reference manual - System parameters

Dokument-ID

3HAC17076-1

Versioner

Version Beskrivning

- Första utgåvan. IRC5 M2004. Utgiven med 5.04.

A Andra utgåvan. Utgiven med 5.05.

10


Produktdokumentation, M2004


Allmänt

Robotdokumentationen kan delas in i ett antal kategorier. Den här listan är baserad på vilken

typ av information som finns i dokumenten, oavsett om produkterna är standard eller tillval.

Det innebär att en leverans av robotprodukter inte innehåller alla dokumenten i listan utan

bara de som gäller den levererade utrustningen.

Alla dokumenten i listan kan dock beställas från ABB. Dokumenten i listan gäller M2004-

robotsystem.

Maskinvaruhandböcker

All maskinvara, robotar och styrskåp, levereras med en Produkthandbok som är indelad i

två delar:

Produkthandbok, procedurer

• Säkerhetsinformation

• Installation och idrifttagning (beskrivning av mekanisk installation, elektriska

anslutningar och inläsning av systemprogramvara)

• Underhåll (beskrivning av alla nödvändiga förebyggande underhållsprocedurer

inklusive intervall)

• Reparationer (beskrivning av alla rekommenderade reparationsprocedurer inklusive

reservdelar)

• Ytterligare procedurer, om sådana finns (kalibrering, urdrifttagning)

Produkthandbok, referensinformation

• Referensinformation (artikelnummer för dokumentation som det hänvisas till i

produkthandboken, procedurer, listor med verktyg, säkerhetsstandarder)

• Reservdelslista

• Utvikningsblad eller sprängskisser

• Kopplingsscheman

RobotWare-handböcker

Följande handböcker beskriver robotprogramvaran i allmänna drag och innehåller relevant

referensinformation:

• RAPID Overview: En översikt över programmeringsspråket RAPID.

• RAPID reference manual part 1 : Beskrivningar av alla RAPID-instruktioner.

• RAPID reference manual part 2 : Beskrivningar av alla RAPID-funktioner och

datatyper.

• Technical reference manual - System parameters: Beskrivningar av

systemparametrar och konfigurationsflöden.


11


Tillämpningshandböcker

Specifika tillämpningar (t.ex. programvaru- och maskinvarualternativ) beskrivs i

Tillämpningshandböcker. En tillämpningshandbok kan beskriva en eller flera

tillämpningar.

En tillämpningshandbok innehåller normalt information om:

• Syftet med tillämpningen (vad den gör och när den är användbar)

• Vad som ingår (t.ex. kablar, I/O-kort, RAPID-instruktioner, systemparametrar)

• Hur tillämpningen används

• Exempel på hur tillämpningen används

Operatörshandböcker

Den här typen av handböcker riktar sig till de som verkligen kör roboten, dvs. operatörer i

produktionen, programmerare och felsökare. I denna grupp handböcker finns:

• Operatörshandbok - IRC5 med FlexPendant

• Operator’s manual - RobotStudioOnline

• Felsökningshandbok (Trouble shooting Manual) för styrenhet och robot

12


1 Säkerhet

1.1. Om kapitlet Säkerhet

1 Säkerhet

1.1. Om kapitlet Säkerhet

Introduktion till säkerhet

Det här kapitlet beskriver säkerhetsprinciper och procedurer som ska användas när en robot

eller ett robotsystem körs.

Det omfattar inte hur man konstruerar för säkerhet eller hur säkerhetsrelaterad utrustning

installeras. Dessa ämnen täcks in i de produkthandböcker som levereras med robotsystemet.


13

1 Säkerhet

1.2. Tillämpliga säkerhetsstandarder för IRC5

1.2. Tillämpliga säkerhetsstandarder för IRC5

Hälso- och säkerhetsstandarder

Roboten uppfyller helt de hälso- och säkerhetsstandarder som anges i EEC:s maskindirektiv.

De ABB-robotar som styrs av IRC5 följer dessa standarder:

Standard

EN ISO 12100-1

EN ISO 12100-2

EN 954-1

EN 775

EN 60204

EN 61000-6-4 (tillval)

EN 61000-6-2

Beskrivning

Maskinsäkerhet, terminologi

Maskinsäkerhet, tekniska data

Maskinsäkerhet, säkerhetsrelaterade delar i styrsystem

Manipulering av industrirobotar, säkerhet

Industrimaskiners elutrustning

EMC, generisk avgivning

EMC, generisk okänslighet

Standard

IEC 204-1

IEC 529

Beskrivning

Industrimaskiners elutrustning

Skydd med hjälp av inbyggnad

Standard

ISO 10218

ISO 9787

Beskrivning

Manipulering av industrirobotar, säkerhet

Manipulering av industrirobotar, koordinatsystem och rörelse

Standard

Beskrivning

ANSI/RIA 15.06/1999 Säkerhetskrav för industrirobotar och robotsystem

ANSI/UL 1740-1998 Säkerhetsstandard för robotar och robotutrustning

(tillval)

CAN/CSA Z 434-03 (tillval) Industrirobotar och robotsystem - generella säkerhetskrav

14


1 Säkerhet

1.3.1. Säkerhetssignaler, allmänt

1.3 Säkerhetsterminologi


Allmänt

Risknivåer

I det här avsnittet går vi igenom alla faror som kan uppstå när det arbete som beskrivs i den

här handboken utförs. Varje fara beskrivs i ett eget avsnitt som består av:

• En rubrik som anger risknivå (FARA, VARNING eller OBS) och typen av risk.

• En kort beskrivning av vad som händer om operatören/servicepersonalen inte

eliminerar faran.

• En instruktion för hur faran elimineras så att aktuell aktivitet kan utföras.

I nedanstående tabell visas de rubriker som definierar de risknivåer som används i den här

handboken.

Symbol Beteckning Innebörd

danger

warning

FARA

VARNING

ELEKTRISK STÖT

Varnar för att en olycka kommer att inträffa om

anvisningarna inte följs, och att den resulterar i

allvarlig eller dödlig skada och/eller mycket stora

skador på produkten. Den används exempelvis för

att varna för följande faror: kontakt med

högspänning, explosions- eller brandrisk, risk för

giftiga gaser, krossrisk, sammanstötning, fall från

hög höjd, osv.

Varnar för att en olycka kan inträffa om

anvisningarna inte följs, och att den resulterar i

allvarlig, möjligen dödlig, skada och/eller stora

skador på produkten. Den används exempelvis för

att varna för följande faror: kontakt med

högspänning, explosions- eller brandrisk, risk för

giftiga gaser, krossrisk, sammanstötning, fall från

hög höjd, osv.

Symbolen för elektrisk stöt varnar för elektriska faror

som kan orsaka allvarliga personskador eller

dödsfall.

Electrical shock

caution

OBS

Varnar för att en olycka kan inträffa om

anvisningarna inte följs, och att den kan resultera i

personskada och/eller skador på produkten. Den

används också för att varna för risker som innefattar

brännskador, ögonskador, hudskador,

hörselnedsättning, kross- eller halkskador,

snubbling, sammanstötning, fall från hög höjd, osv.

Dessutom används den för att varna för

funktionskrav vid montering eller borttagning av

utrustning, där det finns risk att skada produkten eller

orsaka stillestånd.


15

1 Säkerhet


Symbol Beteckning Innebörd

ELEKTROSTATISK

URLADDNING

(ESD)

Symbolen för elektrostatisk urladdning (ESD) varnar

för elektrostatiska faror som kan orsaka allvarliga

skador på produkten.

Electrostatic discharge

(ESD)

KOMMENTAR

Kommentarsymbolerna gör dig uppmärksam på

viktiga fakta och villkor.

Note

TIPS

Tipssymbolerna leder dig till specifika instruktioner

där du kan hitta ytterligare information eller få reda

på hur du kan utföra en viss åtgärd på ett enklare

sätt.

Tip

16


1 Säkerhet

1.3.2.1. FARA - Se till att huvudströmmen har slagits av!

1.3.2. FARA

1.3.2.1. FARA - Se till att huvudströmmen har slagits av!

Allmänt

Arbete med högspänning är förenat med livsfara. Personer som utsätts för högspänning kan

få hjärtstillestånd, brännskador eller andra allvarliga skador. För att undvika dessa faror ska

du inte fortsätta arbetet förrän faran eliminerats enligt anvisningarna nedan.

Eliminering

Steg Åtgärd Info/illustration

1. Slå av huvudströmbrytaren på

styrmodulen.

2. Slå av huvudströmbrytaren på

drivmodulen.

xx0400000978

• A: huvudströmbrytare, styrmodul

en0400001017

• A: huvudströmbrytare, drivmodul


17

1 Säkerhet

1.3.2.2. FARA - Flytt av manipulatorer kan vara förenat med livsfara!

1.3.2.2. FARA - Flytt av manipulatorer kan vara förenat med livsfara!

Beskrivning

En manipulator i rörelse kan vara en livsfarlig maskin.

När du kör manipulatorn kan den utföra oväntade och ibland irrationella rörelser. Alla rörelser

utförs med stor kraft och kan orsaka allvarlig skada på personer och/eller utrustning som

befinner sig inom manipulatorns arbetsområde.

Eliminering

Steg Åtgärd Info

1. Innan du kör manipulatorn ska du

kontrollera att all nödstopputrustning

installerats och anslutits på ett korrekt sätt.

2. Använd håll-för-drift-knappen så ofta som

möjligt.

Håll-för-drift-knappen används i manuellt

läge, inte i automatiskt läge.

3. Se till att ingen person finns inom

manipulatorns arbetsområde innan du

trycker på startknappen.

Nödstopputrustning kan vara grindar,

tryckkänsliga mattor, ljusridåer, osv.

Hur du använder håll-för-drift-knappen

i RobotWare 5.0 beskrivs i avsnittet Så

här använder du håll-för-driftknappen

på sidan 59.

18


1 Säkerhet

1.3.2.3. FARA - Manipulatorer utan hållbromsar för axlarna kan innebära livsfara!

1.3.2.3. FARA - Manipulatorer utan hållbromsar för axlarna kan innebära livsfara!

Beskrivning

Eftersom manipulatorns armsystem är ganska tungt, särskilt på stora manipulatormodeller,

innebär det fara om hållbromsarna är bortkopplade, trasiga, slitna eller på något sätt

obrukbara.

Om ett IRB 7600-armsystem kollapsar kan en person som står under det dödas eller skadas

allvarligt.

Procedur


1. Om du misstänker att hållbromsarna är ur funktion

ska du säkra manipulatorns armsystem på något

annat sätt innan du arbetar med det.

2. Om du avsiktligt kopplar ur hållbromsarna genom att

ansluta en extern spänningskälla måste du vara

mycket försiktig!

Stå ALDRIG inom manipulatorns arbetsområde när

hållbromsarna kopplas ur såvida inte armsystemet

hålls uppe på något annat sätt!

Viktangivelser med mera

hittar du i produkthandboken

för respektive

manipulatormodell.

Hur du ansluter en extern

spänningskälla på rätt sätt

beskrivs i

produkthandboken för

respektive

manipulatormodell.


19

1 Säkerhet

1.3.3.1. VARNING - Enheten är känslig för ESD!

1.3.3. VARNING


Beskrivning

ESD (elektrostatisk urladdning) är överföring av elektrostatisk laddning mellan två kroppar

med olika potential, antingen genom direkt kontakt eller via ett inducerat elektriskt fält. Vid

hantering av delar eller deras förpackningar kan personer som inte är anslutna till jord

överföra kraftiga statiska laddningar. Urladdningen kan förstöra känslig elektronik.

Eliminering

Steg Åtgärd Kommentar

1. Använd antistatarmband Antistatarmbanden måste testas regelbundet

så att de inte är skadade och därför inte

fungerar som de ska.

2. Använd en ESD-skyddande

golvmatta.

Mattan måste vara jordad via ett

strömbegränsande motstånd.

3. Använd en avledande bordsmatta. Mattan ska ge en kontrollerad urladdning av

statiska spänningar och den måste vara

jordad.

Placering av knapp för antistatarmband

Antistatarmbandsknappen sitter på styrmodulens datorenhet som bilden nedan visar.

A

xx0400001061

A

knapp för antistatarmband

20


1 Säkerhet


Sätt dit antistatarmbandet

Bilden visar hur antistatarmbandet sätts dit i styrskåpet.

xx0400001055

A

B

C

Armbandet fästs i vid en knapp på sidan av styrskåpet.

När det inte används placeras armbandet på strömförsörjningsenheten.

Strömförsörjningsenhet


21

1 Säkerhet

1.3.4. Vad är ett nödstopp

1.3.4. Vad är ett nödstopp

Definition av ett nödstopp

Ett nödstopp är ett läge som åsidosätter all annan robotstyrning, kopplar bort strömmen från

robotens motorer, stoppar alla rörliga delar och kopplar bort strömmen från funktioner som

styrs av robotsystemet och som kan vara farliga.

Nödstoppsläget innebär all ström är bortkopplad från roboten utom från kretsarna för manuell

bromslossning. Du måste utföra en återställningsprocedur för att återgå till normal drift.

Robotsystemet kan konfigureras så att ett nödstopp resulterar i antingen:

• Ett okontrollerat stopp som omedelbart stoppar robotens rörelser genom att strömmen

kopplas bort från dess motorer.

• Ett kontrollerat stopp där robotens rörelser stoppas medan ström fortfarande är

tillgänglig till motorerna så att robotbanan kan bibehållas. När rörelsen är klar kopplas

strömmen bort.

Ett kontrollerat stopp är att föredra eftersom det minimerar de åtgärder som krävs för att

återställa robotsystemet i produktionen. Hur ditt robotsystem är konfigurerat kan du läsa i

anläggnings- eller celldokumentationen.

Klassificering av stopp

De säkerhetsstandarder som reglerar automation och robotutrustning definierar kategorier för

de olika stopptyperna:

Om stoppet är...

...klassificeras det som...

okontrollerat

kategori 0 (noll)

kontrollerat kategori 1

Nödstoppanordningar

I ett robotsystem finns flera nödstoppanordningar som kan användas för att få till ett

nödstopp. Det finns nödstoppknappar både på FlexPendant och styrmodulen. Det kan också

finnas andra typer av nödstoppanordningar på din robot. I anläggnings- eller

celldokumentationen kan du se hur ditt robotsystem är konfigurerat.

22


1 Säkerhet

1.3.5. Vad är ett säkerhetsstopp

1.3.5. Vad är ett säkerhetsstopp

Definition av säkerhetsstopp

Ett nödstopp är ett läge som åsidosätter all annan robotstyrning, kopplar bort strömmen från

robotens motorer, stoppar alla rörliga delar och kopplar bort strömmen från funktioner som

styrs av robotsystemet och som kan vara farliga.

Ett säkerhetsstopp innebär att enbart strömmen till robotens motorer kopplas bort. Det finns

ingen återställningsprocedur. Du behöver bara återställa strömmen till motorn för att komma

igång efter ett säkerhetsstopp.

Robotsystemet kan konfigureras så att ett nödstopp resulterar i antingen:

• Ett okontrollerat stopp som omedelbart stoppar robotens rörelser genom att strömmen

kopplas bort från dess motorer.

• Ett kontrollerat stopp där robotens rörelser stoppas medan ström fortfarande är

tillgänglig till motorerna så att robotbanan kan bibehållas. När rörelsen är klar kopplas

strömmen bort.

Ett kontrollerat stopp är att föredra eftersom det minimerar de åtgärder som krävs för att

återställa robotsystemet i produktionen. Hur ditt robotsystem är konfigurerat kan du läsa i

anläggnings- eller celldokumentationen.

Klassificering av stopp

De säkerhetsstandarder som reglerar automation och robotutrustning definierar kategorier för

de olika stopptyperna:

Om stoppet är...

...klassificeras det som...

okontrollerat

kategori 0 (noll)

kontrollerat kategori 1


23

1 Säkerhet

1.3.6. Vad är förebyggande skydd

1.3.6. Vad är förebyggande skydd

Definition

Förebyggande skydd är säkerhetsåtgärder som innebär att skyddsutrustning används för att

skydda personer från faror som inte kan undvikas på ett vettigt sätt eller elimineras i

konstruktionen.

Skyddsutrustningen förebygger farliga situationer genom att stoppa roboten på ett

kontrollerat sätt när en viss skyddsmekanism, t.ex. en ljusridå, aktiveras.

Skyddsområde

Skyddsområdet är det område som skyddas av utrustningen. En robotcell är t.ex. skyddad av

celldörren och dess förreglingsanordning.

Förreglingsanordningar

Varje skydd har en förreglingsanordning som stoppar roboten när den aktiveras. Robotcellens

dörr har en förregling som stoppar roboten när dörren öppnas. Det enda sättet att återgå till

drift är att stänga dörren.

Skyddsmekanismer

En skyddsmekanism består av ett antal skydd som är seriekopplade. När ett skydd aktiveras

bryts kedjan och maskinen stoppas oavsett läget hos de andra skydden i kedjan.

24


1 Säkerhet

1.3.7. Hålldon och håll-för-drift-knappar

1.3.7. Hålldon och håll-för-drift-knappar

Hålldon

Håll-för-drift-knapp

Hålldonet är en manuellt manövrerad knapp med konstant tryck som, när den är aktiverad

(endast i ett läge) inte själv initierar riskfyllda funktioner, men tillåter att de initieras. I alla

andra lägen förhindras riskfyllda funktioner på säkert sätt.

Hålldonet är av en viss typ där du måste trycka in knappen bara halvvägs för att aktivera den.

När den är helt intryckt eller inte intryckt alls fungerar inte roboten.

Håll-för-drift-knappen tillåter rörelse när den är manuellt aktiverad och stoppar omedelbart

alla rörelser när den släpps. Håll-för-drift-knappen kan bara användas i manuellt läge.

Hur du använder håll-för-drift-knappar beskrivs i avsnittet Så här använder du håll-fördriftknappen

på sidan 59.


25

1 Säkerhet

1.4.1. Stoppa systemet

1.4 Hur du hanterar en nödsituation

1.4.1. Stoppa systemet

Översikt

Stoppa systemet omedelbart om:

• Det finns personer inom robotens arbetsområde medan roboten arbetar.

• Roboten skadar personer eller mekanisk utrustning.

Nödstoppknappen på FlexPendant

xx0300000449

A

Nödstoppsknapp

Nödstoppknappen på styrenheten

xx0300000450

A


Andra nödstoppanordningar

Anläggningskonstruktören kan ha placerat flera nödstoppanordningar på lämpliga ställen.

Läs anläggnings- eller celldokumentationen för att ta reda på var dessa finns.

26


1 Säkerhet

1.4.2. Lossa robotens hållbromsar

1.4.2. Lossa robotens hållbromsar

Översikt

Robotens bromsar får lossas manuellt så länge som det finns ström. Så länge styrenhetens

strömbrytare är påslagen finns ström tillgänglig och pålagd även om systemet är i nödläge.

Batterikraft

I händelse av strömavbrott i anläggningen eller cellen kan bromssystemet få sin

kraftförsörjning från ett batteri. Hur batteriet ska anslutas skiljer sig för olika robotmodeller.

Detta beskrivs i den produkthandbok som levereras med roboten.

Bromslossningsknappar

Bromslossningsknapparnas placering beror på robottypen, och detta beskrivs i

produkthandboken.

Lär dig alltid var knapparna sitter på de robotmodeller du arbetar med.

Försiktighetsåtgärder

Innan du lossar bromsarna ska du kontrollera:

• Åt vilket håll armen kommer att röra sig

• Hur kommer ett objekt som sitter fast att påverkas

En liten skada kan lätt bli svår om du inte förutser konsekvenserna.

FARA!

Lossning av bromsarna är en farlig åtgärd som kan orsaka personskador och förstöra materiell

egendom. Den måste utföras med största försiktighet och bara om det är absolut nödvändigt.

Lossa bromsarna

Steg

Åtgärd

1. Om det behövs använder du en kran, gaffeltruck eller liknande för att säkra robotens

armar.

2. Kontrollera att roboten har ström.

3. Än en gång, kontrollera att skadan på fastsittande objekt inte förvärras när

bromsarna lossas.

4. Tryck på lämplig bromslossningsknapp för att lossa bromsen.


27

1 Säkerhet

1.4.3. Släcka bränder

1.4.3. Släcka bränder

Försiktighetsåtgärder

I händelse av brand ska du alltid se till att både du och dina medarbetare är oskadda innan du

försöker släcka branden. I händelse av personskador ska du alltid se till att dessa behandlas

först.

Välja brandsläckare

Använd alltid koldioxidsläckare för att släcka bränder i elektrisk utrustning som robot och

styrenhet. Använd inte vatten eller skum.

28


1 Säkerhet

1.4.4. Återställning efter nödstopp

1.4.4. Återställning efter nödstopp

Översikt

Återställning efter nödstopp är en enkel men viktig procedur. Med proceduren säkerställs att

robotsystemet inte återinsätts i produktionen med ett farligt fel.

Lossa nödstoppknapparnas spärr

Alla nödstoppanordningar av tryckknappstyp har en spärrfunktion som måste lossas för att

enheten inte ska förbli i nödstoppläge.

I många fall gör detta genom att knappen vrids i markeringens riktning, men det finns även

enheter där du drar ut knappen för att lossa spärren.

Återställ automatiska nödstoppanordningar

Alla automatiska nödstoppanordningar har också någon form av spärrfunktion som måste

lossas. Hur ditt robotsystem är konfigurerat kan du läsa i anläggnings- eller

celldokumentationen.

Återställning efter nödstopp

Steg

Åtgärd

1. Se till att den farliga situation som ledde till nödstoppet inte längre existerar.

2. Hitta och återställ den eller de enheter som orsakade nödstoppet.

3. Bekräfta nödstopphändelsen (20202) i händelseloggen.

4. Tryck på knappen för motorpåslag för att komma ur nödstoppläget.

Knappen för motorpåslag

Knappen för motorpåslag sitter på styrenheten:

en0400000920

A

Knappen för motorpåslag

TIPS!

Vill du veta mer om hur du bekräftar fel Detta beskrivs i avsnittet Hur du bekräftar fel och

varningar.


29

1 Säkerhet

1.4.5. Återgå till den programmerade banan

1.4.5. Återgå till den programmerade banan

Översikt

När robotens rörelser stoppas genom att strömmen till dess motorer slås av resulterar detta

ofta i att roboten kommer bort från sin programmerade bana. Detta kan inträffa efter ett

okontrollerat nöd- eller säkerhetsstopp. Det tillåtna måttet för avvikelsen har konfigurerats

med systemparametrar. Måttet kan skilja beroende på driftsläge.

Om roboten inte befinner sig inom det konfigurerade tillåtna måttet kan du välja att låta

roboten återgå till den programmerade banan eller fortsätta till nästa programmerade punkt

på banan. Programexekveringen fortsätter automatiskt med programmerad hastighet.

TIPS!

Dessa procedurer beskrivs i Hantera systemet i produktionen.

30


1 Säkerhet

1.5.1. Översikt

1.5 Arbeta på ett säkert sätt

1.5.1. Översikt

Om roboten

Om detta avsnitt

En robot är tung och extremt kraftfull oavsett hastighet. En paus eller ett längre stopp i

rörelsen kan följas av en snabb och farlig rörelse. Även om rörelsen följer ett visst mönster

kan en ändring i arbetet triggas av en extern signal som resulterar i en oväntad rörelse utan

föregående varning.

Därför är det viktigt att alla säkerhetsföreskrifter följs när ett skyddat område beträds.

I det här avsnittet ges rekommendationer för de mest grundläggande reglerna för uppförande

hos dig som är användare av robotsystem. Det är dock omöjligt att täcka in varje enskild

situation.


31

1 Säkerhet

1.5.2. För din egen säkerhet

1.5.2. För din egen säkerhet

Allmänna principer

Några enkla principer måste följas för säkert handhavande av robotsystemet:

• Kör alltid robotsystemet i manuellt läge om det finns personer inom säkerhetsområdet.

• Ta alltid med FlexPendant när du beträder säkerhetsområdet så att du hela tiden har

kontroll över roboten.

• Se upp för roterande och rörliga föremål som fräsverktyg och sågar. Se till att dessa

stoppas innan du närmar dig roboten.

• Se upp för heta ytor både på arbetsstycken och själva robotsystemet. Robotens

motorer kan bli ganska heta om de körts under lång tid.

• Se upp för gripdon och greppade objekt. Om gripdonet öppnas kan arbetsstycket falla

ner och orsaka personskador eller skada utrustning. Gripdonet kan vara mycket

kraftfullt och orsaka personskador om det inte körs på ett säkert sätt.

• Se upp för hydrauliska och pneumatiska system och strömförande delar. Även när

strömmen är avslagen kan upplagrad energi i sådana kretsar vara mycket farlig.

Bortmonterad FlexPendant

En bortmonterad FlexPendant ska alltid förvaras på behörigt avstånd från alla robotceller och

styrenheter för att undvika att den bortmonterade enheten används för att försöka stoppa

roboten i en farlig situation.

FÖRSIKTIGHET!

En bortmonterad FlexPendant ska förvaras på ett sådant sätt att den inte kan misstas för att

vara ansluten till styrenheten.

Anpassade FlexPendant-anslutningar

Om FlexPendant inte ansluts med hjälp av den medföljande kabeln och dess standardkontakt

får nödstoppknappen inte sättas ut funktion.

Testa alltid nödstoppknappen för att vara säker på att den fungerar även om en anpassad kabel

används.

Styrenhetens täckpaneler

Täckpanelerna får bara öppnas av utbildad servicepersonal. Det finns inga delar inuti som kan

vara av användning för andra.

FARA!

Fara för elektriska stötar och brännskador. Högspänning inuti styrskåpet. Roboten och annan

utrustning i cellen matas också med högspänning.

32


1 Säkerhet

1.5.3. Hantering av handhållen terminal

1.5.3. Hantering av handhållen terminal

Allmänna instruktioner

FlexPendant är en handhållen terminal av hög kvalitet som innehåller känslig och

toppmodern elektronik. Följ nedanstående instruktioner för att undvika funktionsfel och

skador på grund av olämplig hantering.

FlexPendant får bara användas för de ändamål som beskrivs i denna handbok. FlexPendant

har utvecklats, tillverkats, testats och dokumenterats enligt gällande säkerhetsstandarder. Om

du följer instruktionerna för säkerhet och användning i den här handboken kommer produkten

i normala fall varken att orsaka personskador eller skador på maskiner och annan utrustning.


Steg

Åtgärd

1. Slå av strömmen innan du öppnar kabelingången på FlexPendant. I annat fall kan

komponenter förstöras och odefinierade signaler kan uppstå.

2. Se till att ingen snubblar på kabeln så att enheten faller i marken.

3. Se till att kabeln inte kommer i kläm och på så sätt skadas.

4. Lägg inte kabeln över skarpa kanter eftersom detta kan skada kabelhöljet.

5. Häng enheten på det väggfäste som medföljer när den inte används.

6. Använd aldrig ett vasst föremål (t.ex. en skruvmejsel) när du trycker på pekskärmen.

Detta kan skada pekskärmen.


En bortmonterad FlexPendant ska förvaras på ett sådant sätt att den inte kan misstas för att

vara ansluten till styrenheten.

Återvinning

Tänk på lagarna om återvinning när du gör dig av med elektronikkomponenter! När du byter

ut komponenter som innehåller batterier måste du deponera batterierna på avsedd plats!

Förutsebar felanvändning av hålldon

Förutsebar felanvändning innebär att det inte är tillåtet att fixera hålldonet i aktiverat läge.

Förutsebar felanvändning av hålldonet måste begränsas.

När du släpper och sedan trycker på hålldonet igen måste du vänta på att systemet går till läget

"motorer av" innan du trycker igen. Annars kommer du att få ett felmeddelande.


33

1 Säkerhet

1.5.4. Säkerhetsverktyg

1.5.4. Säkerhetsverktyg

Skyddsmekanismer

Ditt robotsystem kan utrustas med en stor mängd skyddsanordningar som dörrförreglingar,

säkerhetsljusridåer, säkerhetsmattor och annat. Vanligast är dörrförreglingen för robotcellen

som tillfälligt stoppar roboten om den öppnas.

Styrenheten har tre separata skyddsmekanismer: skyddsstoppet för allmänt körsätt (GS),

skyddsstoppet för automatiskt körsätt (AS) och det överordnade skyddsstoppet (SS).

Skyddsanordningar kopplade till...

GS-mekanismen

AS-mekanismen

SS-mekanismen

...är...

alltid aktiva oavsett körsätt.

bara aktiva när systemet körs i automatiskt

läge.

alltid aktiva oavsett körsätt.

Läs anläggnings- eller celldokumentationen för att se hur ditt robotsystem är konfigurerat, var

skyddsmekanismerna är placerade och hur de fungerar.

Säkerhetsövervakning

Nödstopp- och skyddsmekanismerna övervakas så att styrenheten kan upptäcka fel och

stoppa roboten tills problemet är löst.

Inbyggda säkerhetsstoppfunktioner

Styrenheten övervakar ständigt funktionen hos maskin- och programvaran. Om problem eller

fel upptäcks stoppas robot tills problemet har lösts.

Om felet är...

enkelt och lätt kan åtgärdas

litet och kan lösas

allvarligt, t.ex. trasig maskinvara

...så...

utfärdas ett enkelt programstopp

(SYSSTOP).

utfärdas ett SYSHALT som resulterar i ett

säkerhetsstopp.

utfärdas ett SYSFAIL som resulterar i ett

nödstopp. Styrenheten måste startas om för

att återgå till normal drift.

Begränsa robotens maximala utrymme

Robotens maximala utrymme kan begränsas med hjälp av fysiska stopp,

programvarufunktioner eller en kombination av bådadera.

Hur ditt robotsystem är konfigurerat kan du läsa i anläggnings- eller celldokumentationen.

34


1 Säkerhet

1.5.5. Säkerhet vid manuellt läge med reducerad hastighet och manuellt läge med full hastighet

1.5.5. Säkerhet vid manuellt läge med reducerad hastighet och manuellt läge med

full hastighet

Vad är manuellt läge

Det manuella läget används oftast när program skapas och när ett robotsystem tas i drift.

Det finns två manuella lägen:

• manuellt läge med reducerad hastighet, vanligen kallat manuellt läge

• manuellt läge med full hastighet (inte tillgängligt på alla marknader)

I manuellt läge måste du trycka på aktiveringsenheten för att aktivera robotens motorer.

Vad är manuellt läge med full hastighet

I manuellt läge med full hastighet kan robotsystemet kontrolleras med FlexPendant eller

delvis kontrolleras med RobotStudio Online och köras med full hastighet. Detta läge används

när program testas.

Driftshastighet

I manuellt läge med reducerad hastighet kan roboten bara köras (flyttas) med reducerad

hastighet, 250 mm/s eller långsammare. Du ska alltid köra roboten med manuell hastighet när

du arbetar innanför skyddsområdet.

I manuellt läge med full hastighet rör sig roboten med programmerad hastighet. Manuellt läge

med full hastighet ska bara användas när all personal befinner sig utanför skyddsområdet och

bara av särskilt utbildad personal som är extra medvetna om riskerna.

Förbikopplade skyddsmekanismer

Alla skyddsstoppmekanismer för Automatiskt läge (AS) är förbikopplade vid körning i

manuellt läge.

Aktiveringsenheten

I manuellt läge aktiveras robotens motorer av en aktiveringsenhet på FlexPendant. På så sätt

kan roboten bara röra sig så länge enheten är intryckt.

Aktiveringsenheten är så konstruerad att du måste trycka in en knapp bara halvvägs för att

aktivera robotens motorer. Om den är helt intryckt eller inte intryckt alls kan roboten inte röra

sig.

Håll-för-drift-knappen

Håll-för-drift-knappen låter dig stega fram eller köra ett program i manuellt läge, t.ex. för att

kontrollera kvaliteten hos en process.

Observera att du inte behöver använda håll-för-drift-knappen vid joggning, oavsett driftsläge.


35

1 Säkerhet

1.5.6. Säkerhet i automatiskt läge

1.5.6. Säkerhet i automatiskt läge

Vad är automatiskt läge

I automatiskt läge är aktiveringsenheten bortkopplad så att roboten kan röra sig utan mänsklig

inblandning.

Aktiva skyddsmekanismer

Både skyddsstoppmekanismerna för allmänt körsätt (GS) och automatiskt körsätt (AS) samt

det överordnade skyddsstoppet (SS) är aktiva vid körning i automatiskt läge.

Klara av processtörningar

Processtörningar kan påverka inte bara en viss robotcell utan en hel kedja med system även

om problemet uppstår i en specifik cell.

Extra försiktighet måste iakttas vid dessa störningar eftersom en sådan händelsekedja kan

orsaka farliga operationer som inte kan ses vid körning av en enstaka robotcell. Alla

avhjälpande åtgärder måste utföras av personal med goda kunskaper om hela

produktionslinjen, inte bara den trasiga roboten.

Exempel på processtörningar

En robot som plockar komponenter från ett band tas ur produktion på grund av ett mekaniskt

fel, men bandet måste fortsätta att gå så att produktionen kan upprätthållas på resten av

produktionslinjen. Detta innebär förstås att de personer som arbetar med roboten i närheten

av det rullande bandet måste vara extra försiktiga.

En svetsrobot behöver underhåll. När svetsroboten tas ur produktionen måste även en

arbetsbänk och en materialhanteringsrobot tas ur produktionen så att personfara undviks.

36


2 Åtgärder

2.1. Om kapitlet Åtgärder

2 Åtgärder

2.1. Om kapitlet Åtgärder

Översikt

Mer information

Detta kapitel innehåller korta procedurer som beskriver ett antal vanliga åtgärder en typisk

användare kan behöva utföra. Det innehåller också många hänvisningar till mer detaljerad

information om samma ämnen.

Den korta information som ges är avsedd för mer erfarna användare medan hänvisningarna

kan vara lämpliga för nybörjare och vid utbildning.

Observera att det kan finnas mer information tillgänglig än den som denna procedur hänvisar

till.

Information om:

• en viss knapp eller meny finns i kapitlet Styrenhet på sidan 271 för uppgifter som

utförs med hjälp av styrskåpets reglage.

• hur en viss uppgift utförs finns i avsnittet FlexPendant på sidan 55 för uppgifter som

utförs med hjälp av FlexPendant.


37

2 Åtgärder

2.2. Systemuppstart



Systemuppstart

Denna instruktion går igenom de huvudsteg som krävs för att starta systemet när strömmen

varit avslagen.

All information är baserad på antagandet att fungerande systemprogramvara redan

installeratsi robotens styrenhet, precis som det bör vara vid första uppstarten efter leverans.


till. Kapitlen Styrenhet på sidan 271 och FlexPendant på sidan 55 i Operatörshandbok - IRC5

med FlexPendant och kapitlet Detaljerade procedurer i dokumentet Kom igång - IRC5 och

RobotStudio Online innehåller detaljerad information om hur systemet används.

Denna procedur beskriver alla steg som krävs när systemet ska startas för första gången. Vid

den dagliga starten är steg 4 normalt det enda steg som krävs.

Viss referensinformation kan ges i kolumnen Infoi tabellen nedan..


1. Installera robotutrustningen. Mekanisk installation och elektriska

anslutningar mellan manipulatorn och

styrenheten beskrivs i

produkthandböckerna för robot

respektive styrenhet.

2. Se till att systemets säkerhetskretsar är

korrekt anslutna till robotcellen eller har

bygelkopplingar installerade (om så

krävs).

Hur säkerhetskretsarna ansluts beskrivs

i robotens produkthandbok.

3. Anslut FlexPendant till styrskåpet FlexPendant och dess huvuddelar och

funktioner beskrivs i avsnittet Vad är en

FlexPendant på sidan 56

Hur FlexPendant ansluts till styrskåpet

beskrivs i avsnittet Ansluta en


4. Slå på strömmen. Använd huvudströmbrytaren på

styrmodulen.

5. Om styrenheten eller manipulatorn har

ersatts med reservdelar ska du se till att

kalibreringsvärden, varvräknare och

serienummer är korrekt uppdaterade.

Normalt krävs bara uppdatering av

varvräknare, vilket ska utföras enligt

anvisningarna i avsnittet Uppdatera

varvräknare med FlexPendant på sidan

204.

Om så krävs ska kalibreringsdata

överföras från seriemätkortet enligt

anvisningarna i Seriemätkortsminnet på

sidan 211 för system utan alternativet

AbsAcc.

Om så krävs ska kalibreringsdata anges

enligt anvisningarna i Inläsning av

kalibreringsdata för system med

alternativet AbsAcc.

38


2 Åtgärder



6. Detta steg krävs bara om robotsystemet

ska anslutas till ett nätverk.

Utför en X-start.

Boot Application startas.

7. Detta steg krävs bara om robotsystemet

ska anslutas till ett nätverk.

Använd Boot Application för att:

• ange IP-adress för styrskåpet

• ställa in nätverksanslutningar

• välja system

• starta om systemet

Systemet startas om.

Beskrivs i avsnittet Starta om och välja

ett annat system (X-start) på sidan 248.

Hur Boot Application används beskrivs i

avsnittet Använda Boot Application på

sidan 244.

I det här läget är ett enkelt system

tillgängligt.

8. Installera RobotStudio Online på en PC. Fortsätt enligt anvisningarna i avsnittet

Installera RobotStudioOnline eller i

Operator’s manual - RobotStudioOnline.

RobotStudio Online används för att skapa

ett system som ska köras på

styrenheten, men i det här läget (före

första uppstart) finns ett system redan

installerat av tillverkaren.

9. Anslut styrenheten till en PC (via

serviceporten) eller till nätverket (om

sådant används).

Fortsätt enligt anvisningarna i avsnittet

Ansluta en PC till serviceporten på sidan

274.

Se även avsnittet Ställa in en

nätverksanslutning på sidan 275.

10. Starta RobotStudio Online på PC:n. Fortsätt enligt anvisningarna i avsnittet

Komma åt en styrenhet från

RobotStudioOnline eller i Operator's

manual - RobotStudioOnline.

11. Starta om styrenheten.

12. Robotsystemet är nu klart för drift.


39

2 Åtgärder

2.3. Joggning

2.3. Joggning


Joggning

Denna instruktion beskriver de huvudsteg som krävs för att jogga roboten.





Termen Joggning beskrivs i avsnittet Introduktion till joggning på sidan 83.


1. Det går att jogga roboten under följande

förutsättningar:

• Systemet har startats enligt

anvisningarna i denna handbok.

• Ingen programmerad åtgärd körs

• Det manuella systemläget är

aktiverat.

• Aktiveringsenheten är intryckt

och systemet är i läge "motorer

på".

2. Många av de mekaniska enheter som är

anslutna till styrenheten kan joggas.

3. Roboten kan joggas på olika sätt, i olika

koordinatsystem.

Först bestämmer du hur du vill jogga.

4. Så snart en manipulator har valts kan

dess axlar joggas på olika sätt.

Du väljer sätt med hjälp av snabbmenyn.

5. Definiera arbetsområde för roboten/

robotarna samt för annan utrustning som

arbetar inom robotcellen.

Läget "motorer på" beskrivs i avsnittet

Aktuellt driftsläge på sidan 277.

Manuellt läge beskrivs i avsnittet Om

manuellt läge på sidan 284.

Start i manuellt läge beskrivs i avsnittet

Starta i manuellt läge på sidan 285.

Hur du växlar till manuellt läge beskrivs i

avsnittet Växla från automatiskt till

manuellt läge med reducerad hastighet

på sidan 287.

Hur du avgör vilken mekanisk enhet som

ska joggas beskrivs i avsnittet Välja

mekanisk enhet på sidan 88.

Skillnaderna mellan de olika typerna av

joggning beskrivs i avsnittet Introduktion

till joggning på sidan 83.

Hur du joggar roboten axel för axel

beskrivs i avsnittet Jogga axel för axel på

sidan 93.

Roboten kan joggas med:

• Jogga i baskoordinater på sidan

95

• Jogga i verktygskoordinater på

sidan 100

• Jogga i världskoordinater på

sidan 96

• Jogga i arbetsobjektets

koordinater på sidan 98

Innehållet på snabbmenyn beskrivs i

avsnittet Snabbmeny på sidan 260.

Robotens arbetsområde definieras med

systemparametrar. Se avsnittet

Konfiguration av systemparametrar på

sidan 221 eller Technical reference

manual - System parameters.

40


2 Åtgärder

2.3. Joggning


6. Jogga manipulatorn med hjälp av

joysticken på FlexPendant.

7. I vissa fall kan mer än en manipulator

joggas samtidigt. För detta krävs att

tillvalet MultiMove installerats.

FlexPendant och dess olika delar och

funktioner beskrivs i avsnittet Vad är en


Joysticken och hur dess riktningar

mappas beskrivs i avsnittet Välja

förflyttningsläge. på sidan 90.

Hur du förhindrar manipulatorrörelser i

vissa riktningar vid joggning beskrivs i

avsnittet Låsa joysticken i vissa riktningar


Det kan finnas begränsningar för hur du

kan jogga. Se avsnittet Begränsningar

för joggning på sidan 85.

Hur du joggar flera manipulatorer

beskrivs i avsnittet Koordinerad joggning

på sidan 84.


41

2 Åtgärder

2.4. Använda RAPID-program



Denna instruktion beskriver de huvudsteg som krävs för att skapa, spara, redigera och felsöka

RAPID-program.


till.

Kapitlen Styrenhet på sidan 271 och FlexPendant på sidan 55 i Operatörshandbok - IRC5



Begreppet RAPID-program beskrivs i avsnittet Strukturen hos en RAPID-tillämpning på

sidan 305.

Hantera programmet

Denna procedur beskriver hur du hanterar ett RAPID-program.


1. Börja med att skapa ett RAPID-program. Hur du skapar ett RAPID-program

beskrivs i avsnittet Skapa ett nytt

program på sidan 146.

2. Redigera ditt program. Följ anvisningarna i avsnitten:

• Exempel: Lägga till

rörelseinstruktioner på sidan 187

• Hantera instruktioner på sidan

179

3. För att förenkla programmeringen och

behålla överblicken över programmet

kanske du vill dela upp programmet i

flera moduler.

4. För att ytterligare förenkla

programmeringen kanske du vill dela upp

modulen i flera rutiner.

5. När du programmerar kanske du vill

arbeta med:

• verktyg

• arbetsobjekt

• laster

• verktygsramar

Modulbegreppet beskrivs i avsnittet

Strukturen hos en RAPID-tillämpning på

sidan 305.

Hur du visar, lägger till eller tar bort en

modul beskrivs i avsnittet Hantering av

moduler på sidan 163.

Rutinbegreppet beskrivs i avsnittet

Strukturen hos en RAPID-tillämpning på

sidan 305.

Hur du lägger till eller tar bort en rutin

beskrivs i avsnittet Hantering av rutiner


Hur du kör en rutin beskrivs i avsnittet

Köra en viss rutin på sidan 173.

Läs även följande avsnitt:

• Skapa ett verktyg på sidan 103

• Skapa ett arbetsobjekt på sidan

114

• Skapa en last på sidan 121

• Definiera verktygets

koordinatsystem på sidan 112

42


2 Åtgärder



6. Baserat på de fyra elementen som

angavs ovan kan programexekveringen

automatiskt förskjutas för att t.ex. bättre

passa verktygen i takt med att de slits,

osv.

7. För att hantera eventuella fel som kan

uppstå när programmet körs kanske du

vill skapa en felhanterare.

8. När du har skapat ett RAPID-program

måste det testas innan det kan

användas.

9. Efter att du testkört ditt RAPID-program

kan du behöva göra ändringar eller

finjusteringar av TCP-positioner eller

banor.

10. Program som inte längre behövs kan tas

bort.

Följ anvisningarna i avsnitten:

• Köra program i manuellt läge på

sidan 286

• Starta och stoppa exekvering på

sidan 61

• Stega instruktion för instruktion

på sidan 62

• Köra en viss rutin på sidan 173

• Köra programmet från en viss

instruktion på sidan 154

Programtestning beskrivs på flera ställen

i den här handboken. Se även

innehållsförteckningen!

Hur du finjusterar utan

manipulatorrörelse beskrivs i avsnittet

Trimma utan rörelse på sidan 192.

Hur du finjusterar med

manipulatorrörelse beskrivs i avsnittet

Trimma med rörelse på sidan 193.

Se Ta bort program från minnet på sidan

159.

Se även Ta bort program från harddisken


Köra programmet

Denna procedur beskriver hur du använder ett befintligt RAPID-program.


1. Läsa in ett befintligt program. Beskrivs i avsnittet Starta program på

sidan 152.

2. Så snart programmet har lästs in kan du

starta programexekveringen.

3. När du startar programexekveringen kan

du välja mellan att köra programmet en

gång eller köra det kontinuerligt.

4. När programexekveringen är klar kan

programmet stoppas.

Beskrivs i avsnitten Starta program på

sidan 152 och Läsa in, köra och stoppa

fleruppgiftsprogram (multitasking) på

sidan 157.

Följ anvisningarna i avsnittet Stoppa

program på sidan 156.


43

2 Åtgärder

2.5. Arbeta med indata och utdata

2.5. Arbeta med indata och utdata


Denna instruktion beskriver de huvudsteg som krävs för att ange utdata, läsa indata och

konfigurera I/O-enheterna.


till. Kapitlen Styrenhet på sidan 271 och FlexPendant på sidan 55 innehåller detaljerad

information om hur du använder systemet.

Arbeta med indata och utdata


1. Du kanske vill skapa en ny I/O. I/O-signaler skapas med

systemparametrar. Se avsnittet

Konfiguration av systemparametrar på

sidan 221.

2. Innan du använder indata eller utdata

måste systemet konfigureras så att I/Ofunktionerna

aktiveras.

3. Du kan ange ett värde för en viss digital

utgång.

4. Du kan ange ett värde för en viss analog

utgång.

5. Du kan visa status för en viss digital

ingång.

6. Du kan visa status för en viss analog

ingång.

Konfigurering av systemet görs när

systemet skapas. Hur detta görs beskrivs

i Operator’s manual - RobotStudio Online .

Följ anvisningarna i avsnittet Ingångar

och utgångar på sidan 76.







7. Säkerhetssignaler. Signalerna beskrivs i I/O-signaler för

säkerhet på sidan 79

8. Hur du redigerar en I/O. Följ anvisningarna i avsnittet Simulera

och ändra signalvärden på sidan 77

44


2 Åtgärder

2.6. Säkerhetskopiering och återställning

2.6. Säkerhetskopiering och återställning


Denna instruktion beskriver de huvudsteg som krävs för att göra en fullständig

säkerhetskopiering samt hur du återställer en tidigare gjord säkerhetskopia.


till.




Säkerhetskopiering och återställning

Innehållet i en typisk säkerhetskopiering beskrivs i avsnittet Vad sparas vid en

säkerhetskopiering på sidan 194. Hur du utför en säkerhetskopiering beskrivs i avsnittet

Säkerhetskopiera systemet på sidan 196.

Att återkopiera tidigare sparat minnesinnehåll från en säkerhetskopia till robotens styrenhet

kallas återställning. Hur du utför en återställning beskrivs i avsnittet Återställa systemet på

sidan 198.

Information om starter beskrivs i Översikt över omstart på sidan 243.


45

2 Åtgärder

2.7. Köra i produktion

2.7. Köra i produktion


Denna instruktion beskriver de huvudsteg som är användbara när systemet körs i automatiskt

läge (produktionsläge).





Köra i produktion


1. Starta systemet enligt anvisningarna i

avsnittet Systemuppstart på sidan 38.

2. Om systemet använder

behörighetssystemet UAS (User

Authorization System) måste

användaren logga in på systemet innan

uppstarten.

Hur du loggar in beskrivs i avsnittet

Logga ut och logga in på sidan 255.

3. Läsa in ett program. Hur du läser in program beskrivs i

Hantering av program på sidan 147.

4. Innan du startar systemet väljer du

startläge med FlexController.

5. Starta genom att trycka på startknappen

på FlexPendant.

6. Styrsystemet kommunicerar med

operatören via meddelanden som på

visas FlexPendants skärm.

Meddelandena kan antingen vara

händelsemeddelanden eller RAPIDinstruktioner,

t.ex. TPWrite.

Händelsemeddelanden beskriver

händelser som inträffar i systemet och de

sparas i en händelselogg.

7. I manuellt läge tillåter funktionen Ändra

läge att operatören justerar robotlägen i

ett RAPID-program.

8. I en produktionsprocess kan du vilja

stoppa roboten.

9. I produktionsfönstret kan du övervaka

den pågående processen.

Hur du väljer startläge beskrivs i avsnittet

Växla från manuellt till automatiskt läge


Knapparna på FlexPendant beskrivs i

Vad är en FlexPendant på sidan 56.

Den grundläggande begreppen beskrivs

i avsnittet Händelselogg på sidan 234.

RAPID-instruktioner TPReadFK och

TPWrite beskrivs i RAPID reference

manual - part 1, instructions.

Hur du ändrar läge beskrivs i avsnitten

Trimma med rörelse på sidan 193 och

Trimma utan rörelse på sidan 192

Hur du stoppar produktion beskrivs i

avsnittet Stoppa program på sidan 156

Produktionsfönstret beskrivs i avsnittet

Produktionsfönster på sidan 132

10. Efter körningen ska användaren logga ut. Hur du loggar in beskrivs i avsnittet

Logga ut och logga in på sidan 255.

46


2 Åtgärder

2.8. Uppgradering

2.8. Uppgradering


Denna instruktion beskriver de huvudsteg som krävs för att uppgradera systemet.

Med uppgradering menar vi såväl byte av maskinvara, t.ex. att ersätta kretskort med nyare

versioner, som inläsning av programvara av nyare version.





Uppgradering


1. Vid byte av kretskort sombussar, I/Okort,

m.m. till nyare versioner kommer

systemet automatiskt att ladda om

enheten.

Vad som händer vid omladdningen

beskrivs i avsnittet Omladdning av

firmware och FlexPendant på sidan 253.

xx0100000003

Vid omladdningen kan systemet starta

om flera gånger och det är viktigt att

ingen stänger av systemet eller på något

annat sätt avbryter den automatiska

processen.

2. När roboten eller styrenheten

uppgraderas mekaniskt levereras

monteringsinstruktioner normalt i satsen.

Om ingen sådan instruktion finns kan du

hitta användbar information i

reparationsavsnittet i utrustningens

Produkthandbok.

3. När systemprogramvaran uppgraderas

måste systemet ändras för att passa

tilläggen.

En ny licensnyckel krävs för att du ska

kunna använda de nya funktionerna.

Hur du modifierar ett befintligt system

beskrivs i avsnittet How to Modify a

System i Operator’s manual -

RobotStudioOnline.

Hur du skapar ett nytt system beskrivs i

avsnittet Creating a new system i


Hur du skaffar en ny licensnyckel

beskrivs i avsnittet Getting and Installing

a license key for RobotStudio Online i



47

2 Åtgärder

2.9. Installera programvarualternativ

2.9. Installera programvarualternativ


Huvudstegen för att installera ett programvarualternativ eller ett tillvalspaket beskrivs i





48


2 Åtgärder

2.10. Avstängning

2.10. Avstängning

Avstängning

I det här avsnittet beskrivs hur du stänger av systemet och slår av strömmen. Om du vill

stänga av systemet utan att slå av strömmen behöver du normalt bara logga ut, vilket beskrivs

i avsnittet Logga ut och logga in på sidan 255.


1. Stoppa alla program som körs.

2. Stäng av systemet med hjälp av knappen

På/Av på FlexController.

3. Om du vill skydda FlexPendant kan du

koppla loss den och förvara den någon

annanstans när systemet har stängts av.

Hur du kopplar loss FlexPendant från

styrenheten beskrivs i avsnittet Koppla

bort FlexPendant på sidan 67.


49

2 Åtgärder

2.11. När används FlexPendant och RobotStudioOnline

2.11. När används FlexPendant och RobotStudio Online

Översikt

För styrning och hantering av roboten använder du antingen FlexPendant eller

RobotStudio Online . FlexPendant är optimerad för uppgifter som gäller robotrörelser och daglig

drift medan RobotStudio Online är optimerat för konfiguration, programmering och andra

uppgifter som inte gäller daglig drift.

Start, omstart och avstängning av styrenheten

Om du vill...

Starta styrenheten.

Starta om styrenheten.

Stänga av styrenheten.

Använd...

Strömbrytaren på styrenhetens framsida.

FlexPendant, RobotStudio Online eller strömbrytaren på

styrenhetens framsida.

Strömbrytaren på styrenhetens framsida.

Köra och styra robotprogram

Om du vill...

Starta eller stoppa ett

robotprogram.

Använd...

FlexPendant

Kommunicera med styrenheten

Om du vill...

Bekräfta händelser.

Visa och spara styrenhetens

händelseloggar.

Säkerhetskopiera

styrenhetens programvara till

filer på en PC eller server.

Säkerhetskopiera

styrenhetens programvara till

filer på styrenheten

Överföra filer mellan

styrenheten och

nätverksenheter.

Använd...

FlexPendant.

RobotStudio Online eller FlexPendant.

RobotStudio Online.

FlexPendant.


50


2 Åtgärder


Programmera en robot

Om du vill...

Skapa eller ändra

robotprogram på ett flexibelt

sätt. Lämpligt för komplexa

program med mycket logik, I/

O-signaler eller

åtgärdsinstruktioner.

Skapa eller ändra

robotprogram med stöd.

Lämpligt för program som

mest innehåller

rörelseinstruktioner.

Lägga till eller ändra

robotpositioner.

Ändra robotpositioner.

Använd...

RobotStudio Online för att skapa programmets struktur och

det mesta av källkoden och FlexPendant för att lagra

robotpositioner och göra slutjusteringar i programmet.

Vid programmering har RobotStudio Online följande fördelar:

• En texteditor som är optimerad för RAPID-kod med

autotext och verktygstips för instruktioner och

parametrar.

• Programkontroll med markering av programfel.

• Snabb åtkomst till konfigurations- och I/O-redigering.

FlexPendant.

Vid programmering har FlexPendant följande fördelar:

• Plocklistor för instruktioner

• Programkontroll och felsökning medan du skriver

• Möjlighet att skapa robotpositioner medan du

programmerar

FlexPendant.

FlexPendant.

Konfigurera robotens systemparametrar

Om du vill...

Ändra systemparametrar i det

system som körs.

Spara robotens

systemparametrar som

konfigurationsfiler.

Läsa in systemparametrar

från konfigurationsfiler till det

system som körs.

Läsa in kalibreringsdata.

Använd...





Skapa, ändra och installera system

Om du vill...

Skapa eller ändra ett system.

Installera ett system på en

styrenhet.

Använd...

RobotStudio Online tillsammans med RobotWare och en

giltig RobotWare-nyckel.



51

2 Åtgärder



Tabellen nedan visar vilka handböcker du kan läsa när du ska utföra olika uppgifter:

Rekommenderad

användning...

information finns i

handboken...

Dokumentnummer

FlexPendant

Operatörshandbok - IRC5 med 3HAC 16590-2

FlexPendant

RobotStudio Online Operator's Manual -

RobotStudio Online 3HAC 18236-1

52


2 Åtgärder

2.12. Allmän procedur vid felsökning


Feltyper

Fel som uppstår i robotsystemet indelas i två kategorier:

• Fel som upptäcks av den inbyggda diagnostiksystemet. Dessa fel beskrivs i avsnittet

Event log messages i Trouble shooting manual - IRC5.

• Fel som INTE upptäcks av den inbyggda diagnostiksystemet. Dessa fel beskrivs i

avsnittet Other types of faults i Trouble shooting manual - IRC5.

Fel som orsakar felmeddelanden på FlexPendant

Styrsystemet innehåller en diagnostikprogramvara som förenklar felsökningen och minskar

stilleståndstiden. De fel som upptäcks vid diagnostiken visas i klarspråk tillsammans med ett

kodnummer på FlexPendant.

Alla system- och felmeddelanden loggas i en gemensam logg där de 150 senaste

meddelandena sparas. Du kommer åt loggen från statusfältet på FlexPendant.

För att förenkla felsökningen är det viktigt att några grundläggande principer följs. Dessa

beskrivs i Trouble shooting principles i Trouble shooting manual - IRC5.


1. Läs det felmeddelande som visas på

FlexPendant och följ de instruktioner

som ges.

Hur meddelandena tolkas beskrivs i

avsnittet Overview, event log messages i

Trouble shooting manual - IRC5.

2. Var den information som gavs på

FlexPendant tillräcklig för att lösa

problemet

Vid ja; återta driften.

Vid nej; fortsätt nedan.

3. Kontrollera lysdioderna på enheterna. Varje enhet beskrivs ingående i avsnittet

Unit LEDs i Trouble shooting manual -

IRC5, inklusive en beskrivning av

lysdioderna.

4. Kontrollera kablar med mera med hjälp

av kopplingsschemat.

5. Byt, justera eller fäst enligt anvisningarna

i reparationsinstruktionen om det

behövs.

Alla relevanta dokumentnummer

beskrivs i avsnittet Document

references, IRC5 i Trouble shooting

manual - IRC5.

Alla relevanta dokumentnummer

beskrivs i avsnittet Document

references, IRC5 i Trouble shooting


Fel som INTE orsakar felmeddelanden på FlexPendant

Dessa fel upptäcks inte av diagnostiksystemet och hanteras på andra sätt. Hur symptomen på

felen upptäcks påverkar typen av fel väsentligt. Instruktioner ges i avsnittet Other types of

faults i Trouble shooting manual - IRC5.

För att avhjälpa fel som INTE ger felmeddelanden på FlexPendant följer du stegen 3 och 4 i

proceduren i Fel som orsakar felmeddelanden på FlexPendant på sidan 53.


53

2 Åtgärder


54


3 FlexPendant

3.1. Om kapitlet FlexPendant

3 FlexPendant

3.1. Om kapitlet FlexPendant

Översikt

Detta kapitel innehåller information om de olika kontrollerna på FlexPendant och de

uppgifter som kan utföras med dessa.

Beskrivningarna följer strukturen under menyerna på FlexPendant, dvs. beskrivningar av

programredigeringsfunktioner återfinns under rubriken Programeditorn på sidan 145.


55

3 FlexPendant

3.2.1. Vad är en FlexPendant

3.2 FlexPendant


Beskrivning av FlexPendant

FlexPendant(ibland kallad TPU, eller programmeringsenhet) är en enhet för hantering av

många av de funktioner som körningen av robotsystemet omfattar; köra program, jogga

manipulatorn, producera och ändra tillämpningsprograms, osv.

FlexPendant består av både maskinvara, t.ex. knappar och joystick, och programvara.

FlexPendant är ansluten till styrmodulen via en inbyggd kabel och kontakt.

OBS! Vissa funktioner får inte utföras med hjälp av FlexPendant, utan bara via

RobotStudio Online . Hur du utför dessa beskrivs i Operator’s manual -RobotStudioOnline.

Huvuddelar

Det här är FlexPendants huvuddelar.

en0300000586

A

B

C

Kontakt

Pekskärm


56


3 FlexPendant


D

E

F

Hålldon

Joystick

Håll-för-drift-knappar (två)

Maskinvaruknappar

Det finns ett antal maskinvaruknappar på FlexPendant.

en0300000587

A

B

C

D

E

F

G

H

Programmerbar knapp 1. Hur du definierar dess funktion beskrivs i avsnittet

Programmerbara tangenter på sidan 227.







START-knapp. Startar programexekvering.

Knapp för att STEGA BAKÅT. Stegar programmet en instruktion bakåt.

Knapp för att STEGA FRAMÅT. Stegar programmet en instruktion framåt.

STOPP-knapp. Stoppar programexekvering.


57

3 FlexPendant


Pekskärmens delar

Bilden visar pekskärmens olika delarna på FlexPendant.

en0300000588

A

B

C

D

E

F

ABB-menyn

Statusfält

Klientvy

Stängningsknapp

Aktivitetsfält

Snabbmeny

ABB-menyn

Statusfält

Klientvy

Stängningsknapp

Aktivitetsfält

Snabbmeny

ABB-menyn innehåller program, konfigurationer och tillämpningar. Dessa beskrivs i

avsnittet ABB-menyn på sidan 74.

I statusfältet visas information om systemet och meddelanden. Detta beskrivs i avsnittet

Statusfält på sidan 257.

Klientvyn är huvudytan där alla tillgängliga funktioner visas och det är här tillämpningar

visas och används.

Med stängningsknappen stängs den vy eller tillämpning som för tillfället är öppen.

I aktivitetsfältet visas alla öppna vyer och tillämpningar.

Snabbmenyn innehåller genvägar till joggning och inställningar. Detta beskrivs i avsnittet

Snabbmeny på sidan 260.

58


3 FlexPendant

3.2.2.1. Så här använder du håll-för-driftknappen

3.2.2. Maskinvaruknappar och knappar på FlexPendant


När använder du håll-för-driftknappen

Håll-för-driftknappen baktill på FlexPendant används för körning eller stegning av program

i manuellt fullhastighetsläge.

Det finns två identiska knappar som används för vänster- respektive högerhållen

FlexPendant.

Driftsläge

Manuellt läge (med reducerad

hastighet)

Manuellt fullhastighetsläge

Automatiskt körsätt

Funktion

Normalt har håll-för-driftknappen ingen funktion i manuellt

läge med reducerad hastighet.

Det går dock att aktivera den för manuellt läge med

reducerad hastighet genom att ändra en systemparameter.

Om du håller ner en av håll-för-driftknapparna OCH trycker

på hålldonet kan du köra ett program. Det kan köras

kontinuerligt eller stegvis.

Om håll-för-driftknappen släpps i det här läget stoppas

manipulatorns rörelser och programexekveringen

omedelbart. När den trycks in igen återtas exekveringen från

den positionen.

Håll-för-drift-knappen används inte i automatiskt läge.

Så här använder du håll-för-driftknappen

In den här instruktionen beskrivs hur du använder håll-för-driftknappen i manuellt

fullhastighetsläge.

Steg

Åtgärd

1. Tryck ned hålldonet på FlexPendant.

2. Välj ett programexekveringsläge med funktionsknapparna på FlexPendant.

• Start (kontinuerlig programexekvering)

• Framåt (stegvis programexekvering framåt)

• Bakåt (stegvis programexekvering bakåt)

Du kan också välja stegläge, se avsnittet Stega instruktion för instruktion på sidan

62.

3. Vänta tills dialogrutan Håll-för-drift visas.

4. Tryck på håll-för-driftknappen på FlexPendant för att starta programexekveringen.

Om du tryckt på Start fortsätter programexekveringen så länge som håll-fördriftknappen

är nedtryckt.

Om du tryckt på Framåt eller Bakåt exekveras programmet steg-för-steg när du

trycker ner och släpper upp håll-för-driftknappen.

5. Om håll-för-driftknappen släpps stoppas programexekveringen.

Om håll-för-driftknappen trycks ned igen efter att den släppts återtas

programexekveringen från den position den var i när knappen släpptes.

6. Du kan växla exekveringsläge när du släppt Håll-för-drift-knappen och fortsätta

programexekveringen i det nya läget genom att helt enkelt trycka ned Håll-för-driftknappen

igen. Ingen dialogruta visas alltså.


59

3 FlexPendant


Steg

Åtgärd

7. Om hålldonet släpps, avsiktligt eller oavsiktligt, måste hela proceduren upprepas för

att körningen ska aktiveras.

60


3 FlexPendant

3.2.2.2. Starta och stoppa exekvering

3.2.2.2. Starta och stoppa exekvering

Översikt

Starta exekvering

Programexekveringen kan startas och stoppas på ett antal olika sätt beroende på driftsläge.

I det här avsnittet beskrivs hur du startar exekveringen.

Steg Åtgärd

1. För att köra en vald exekvering använder

du maskinvaruknappen Start på

FlexPendant.

Info

Start-knappen beskrivs i avsnittet Vad är

en FlexPendant på sidan 56.

Se avsnittet Stega instruktion för

instruktion på sidan 62 för om du vill stega

instruktioner, .

Fel beskrivs i Trouble shooting manual -

IRC5.

Stoppa exekvering

I det här avsnittet beskrivs hur du stoppar exekveringen.

Läge Åtgärd Info

Under körning med håll-fördriftknappen...

Under körning utan håll-fördriftknappen...

Under körning i stegläge...

Släpp håll-för-drift-knappen.

Tryck på stoppknappen.

Roboten stannar efter varje

instruktion.

Exekvera nästa instruktion

genom att trycka på Framåt

eller Bakåt igen.

Håll-för-driftknappen beskrivs

i avsnittet Vad är en

FlexPendant på sidan 56.

Stoppknappen beskrivs i

avsnittet Vad är en


Knapparna Framåt och Bakåt

beskrivs i avsnittet Vad är en



61

3 FlexPendant

3.2.2.3. Stega instruktion för instruktion


Översikt

I alla driftslägen kan programmet köras steg för steg framåt eller bakåt.

Stegningen bakåt är begränsad, se RAPID Overview för mer information.

Välj stegläge

I det här avsnittet beskrivs hur du väljer stegläge. Stegning kan göras på tre sätt: stega in, stega

förbi och rörelsesteg.


1. Välj stegläge med hjälp av snabbmenyn. Beskrivs i Snabbmeny, stegning på sidan

267.

Stegning

I det här avsnittet beskrivs hur du stegar framåt och bakåt.

Om du vill stega...

framåt

bakåt

tryck på...

Framåtknappen på FlexPendant

Bakåtknappen på FlexPendant

Begränsningar vid bakåtexekvering

Det finns vissa begränsningar för bakåtexekveringen:

• När du stegar bakåt genom enMoveC instruktion stoppas inte exekveringen i en

cirkulär punkt.

• Det går inte att stega bakåt ut ur uttrycken IF , FOR, WHILE och TEST.

• Det går inte att stega bakåt ut ur en rutin när du kommer till början på rutinen.

• En del instruktioner som påverkar rörelse kan inte exekveras bakåt (t.ex.ActUnit,

ConfL och PDispOn). Om du försöker exekvera dessa bakåt visas en varningsruta

som informerar dig om att detta inte går.

Uppträdande vid exekvering bakåt

Vid stegning framåt genom programkoden visar en programpekare nästa instruktion som ska

exekveras och en rörelsepekare visar vilken rörelseinstruktion roboten utför.

Vid stegning bakåt genom programkoden visar programpekaren instruktionen ovanför

rörelsepekaren. När programpekaren visar en rörelseinstruktion och rörelsepekaren visar en

annan kommer nästa bakåtrörelse att ske till det mål som programpekaren visar, och den typ

av rörelse och den hastighet som rörelsepekaren visar kommer att användas.

62


3 FlexPendant


Exempel på bakåtexekvering

Det här exemplet visar uppträdandet vid stegning bakåt genom rörelseinstruktioner.

Programpekaren och rörelsepekaren hjälper dig att hålla reda på var RAPID-exekveringen är

och var roboten är.

en0400001204

A

B

C

Programpekare

Rörelsepekare

Markering av det robtarget roboten rör sig mot, eller redan har nått.

Om du...

...så...

stegar framåt tills

roboten är i p5

trycker en gång på

bakåtknappen

trycker på

bakåtknappen en

gång till

trycker på


gång till

kommer rörelsepekaren att visa p5 och programpekaren kommer att

visa nästa rörelseinstruktion ( MoveL p6).

kommer roboten inte att röra sig men programpekaren kommer att

flyttas till föregående instruktion ( MoveC p3, p4). Detta indikerar att

det här är den instruktion som kommer att exekveras nästa gång du

trycker på Bakåt.

kommer roboten att flyttas linjärt till p4 med hastigheten v300.

Målet för den här rörelsen (p4) tas från MoveC-instruktionen. Typen

av rörelse (linjär) och hastigheten tas från instruktion under MoveL

p5).

Rörelsepekaren kommer att visa p4 och programpekaren kommer att

flyttas upp till MoveL p2.

kommer roboten att röra sig cirkulärt via p3 till p2 med hastigheten

v100.

Målet p2 tas från instruktionen MoveL p2. Typen av rörelse (cirkulär),

cirkulärpunkten (p3) och hastigheten tas från instruktionen MoveC.


flyttas upp till MoveL p1.


63

3 FlexPendant


Om du...

trycker på


gång till

trycker på en gång

framåtknappen

trycker på

framåtknappen en

gång till

...så...

kommer roboten att flyttas linjärt till p1 med hastigheten v200.


flyttas upp till MoveJ p0.

kommer roboten inte att röra sig men programpekaren kommer att

flyttas till nästa instruktion ( MoveL p2).

kommer roboten att flyttas till p2 med hastigheten v200.

64


3 FlexPendant

3.2.3.1. Vad händer när jag ansluter FlexPendant

3.2.3. Ansluta och koppla bort FlexPendant

3.2.3.1. Vad händer när jag ansluter FlexPendant

Ansluta och koppla bort en FlexPendant

En FlexPendant måste anslutas till styrenheten när systemet är påslaget.

En FlexPendant får kopplas bort från styrenheten och användas med en annan styrenhet. Om

du kopplar bort en FlexPendant från ett system som körs kommer systemet att nödstoppa. När

du ansluter en FlexPendant till en annan styrenhet kan det ta längre tid att starta FlexPendant

än när den anslöts till den ursprungliga styrenheten, beroende på robotstyrenhetens

programvaruversion.

Händelser då en FlexPendant ansluts

När du ansluter en FlexPendant till styrmodulen inträffar en rad händelser.

Status

Ingen FlexPendant ansluten till styrmodulen.

Styrmodulen måste ha ström.

Händelse

Anslut FlexPendant till kontakten på

styrmodulen.

FlexPendant ansluten.

Systemet startas.

Om inget system finns:

En Boot Application kan startas på

FlexPendant.

Om ett system finns:

FlexPendant-programvaran inläst.

Nödstopp bekräftad.

xx0400000730

Moduler:

• A: Styrmodul

• B: Drivmodul

Styrenheten och FlexPendant är klara för

start.

Boot Application anropar styrmodulen och

läser in all nödvändig programvara till

FlexPendant. Detta kan ta några minuter.

Data som sparats i styrenheten hämtas in.

Detta tar mindre än 60 sekunder (exklusive

tillämpningar).

FlexPendant startas och den första bilden

visas, ett meddelande om att återställa

nödstoppen som orsakades av att

FlexPendant anslöts.

Systemet är klart för drift igen.


65

3 FlexPendant

3.2.3.2. Ansluta en FlexPendant

3.2.3.2. Ansluta en FlexPendant

Plats

FlexPendant-anslutningens plats visas nedan.

xx0400000729

A

FlexPendant-anslutning

Procedur

Steg Åtgärd Illustration

1. Leta rätt på FlexPendant-anslutningen

på styrmodulen.

2. Sätt i FlexPendant-kontakten.

3. Skruva fast kontaktens låsring

ordentligt genom att vrida den medurs.

xx0400000931

• O: FlexPendant-anslutning

(A22.X1)

66


3 FlexPendant

3.2.3.3. Koppla bort FlexPendant

3.2.3.3. Koppla bort FlexPendant

Koppla bort FlexPendant

Den här proceduren beskriver hur du kopplar bort en FlexPendant

Steg

Åtgärd

1. Avsluta alla pågående aktiviteter som kräver anslutning av FlexPendant. (Till

exempel banjustering, kalibrering, programändringar.)

2. Stäng av systemet. Om systemet inte stängs av när du kopplar bort FlexPendant

kommer ett nödstopp att ske.

3. Skruva loss anslutningskabeln medurs.

4. Förvara FlexPendant på ett säkert ställe separat från alla robotsystem.


67

3 FlexPendant

3.2.4.1. Använda programvarutangentbordet

3.2.4. Grundprocedurer i FlexPendant


Använda programvarutangentbordet

Programvarutangentbordet används ofta när systemet körs, t.ex. när du anger filnamn och

parametervärden.

Programvarutangentbordet fungerar som ett vanligt tangentbord. Du kan placera

insättningspunkten, skriva och rätta inskrivningsfel. Tryck på bokstäver, siffror och

specialtecken för att ange text och värden.

Bild på programvarutangentbordet

Bilden visar programvarutangentbordet på FlexPendant.

en0300000491

68


3 FlexPendant


Så här ändrar du insättningspunkten

Tryck på pilknapparna för att ändra insättningspunkten, till exempel när du vill rätta

inskrivningsfel.

Om du vill flytta...

trycker du på...

bakåt

framåt

xx0300000492

xx0300000493

Så här tar du bort

1. Tryck på backsteg (överst till höger) för att ta bort tecken till vänster om

insättningspunkten.

xx0300000494


69

3 FlexPendant

3.2.4.2. Bläddra och zooma

3.2.4.2. Bläddra och zooma

Översikt

Det är inte säkert att allt innehåll på bilden syns samtidigt. Om du vill se mer kan du:

• Bläddra upp/ner (och ibland åt vänster/höger)

• Zooma in eller ut (kan bara göras i programeditorn)

A

B

C

D

E

F G H

en0400000685

A

B

C

D

E

F

G

H

Zooma in (större text)

Bläddra uppåt (en sida)

Bläddra uppåt (en rad)

Bläddra åt vänster

Bläddra åt höger

Zooma ut (mindre text)

Bläddra nedåt (en sida)

Bläddra nedåt (en rad)

70


3 FlexPendant

3.2.4.3. Processtillämpningar

3.2.4.3. Processtillämpningar

Översikt

Anpassade processtillämpningar startas från ABB-menyn. Varje tillämpning listas som en

menypost tillsammans med FlexPendants vyer.

Starta en processtillämpning

Den här proceduren beskriver hur du startar en processtillämpning.

Steg

Åtgärd

1. Tryck på ABB-knappen för att visa ABB-menyn.

Processtillämpningarna listas på menyn.

2. Tryck på namnet på den processtillämpning du vill starta.

Växla mellan startade processtillämpningar

En startad tillämpning har en snabbkapp på aktivitetsfältet, precis som FlexPendant-vyer.

Tryck på knapparna om du vill växla mellan startade tillämpningar och vyer.

en0400000768

De vyer och processtillämpningar som körs i det här fallet är:

A FlexPendants utforskarvy

B Programeditorvyn, modul Main för robot 1

C RobotWare Arc, en processtillämpning

D Kontrollpanelvyn


71

3 FlexPendant

3.3.1. Översikt, anpassa FlexPendant

3.3 Anpassa FlexPendant

3.3.1. Översikt, anpassa FlexPendant

Anpassning

FlexPendant kan anpassas på flera olika sätt. Hur du gör det beskrivs i följande avsnitt:

Hur du:

ändrar det språk som används i fönster och

dialogrutor

beskrivs i avsnitt:

Ändra språk på sidan 226.

ändrar displayens ljusstyrka och kontrast Ändra ljusstyrka och kontrast på sidan 218.

roterar FlexPendant för vänster/höger hand

konfigurerar vyer för programstart och

användarbehörighetssystem

Hur du växlar mellan vänster och höger hand

för FlexPendant.

Konfigurera FlexPendant-systemet på sidan

231.

kalibrerar om pekskärmen Pekskärm på sidan 233.

konfigurerar programmerbara tangenter Programmerbara tangenter på sidan 227.

konfigurerar vanligaste I/O-listan Konfigurera vanligaste I/O på sidan 225.

ändrar datum och tid Ändra datum och tid på sidan 224.

72


3 FlexPendant

3.3.2. Visa information om FlexPendant

3.3.2. Visa information om FlexPendant

Visa information om FlexPendant

Den här proceduren beskriver hur du visar systeminformation, t.ex. installerade system,

portar, alternativ och RobotWare-version på FlexPendant.

Steg

Åtgärd

1. På menyn ABB trycker du på Systeminfo.

2. Tryck för att expandera informationen under varje knapp.

en0400000968

3. Tryck på Styrenhetsegenskaper om du vill se nätverksanslutningar eller

installerade system.

Tryck på Systemegenskaper om du vill se RobotWare-version och alternativ, eller

tilläggsalternativ.


73

3 FlexPendant

3.4.1.1. FlexPendant Explorer

3.4 ABB-menyn

3.4.1. FlexPendant Explorer

3.4.1.1. FlexPendant Explorer

Om FlexPendant Explorer

FlexPendant Explorer är en filhanterare som liknar utforskaren i Windows och med hjälp av

den kan du se filsystemet på styrenheten. Du kan också ändra namn på, ta bort eller flytta filer

eller mappar.

Bild på FlexPendant Explorer

Bilden visar FlexPendant Explorer.

en0400001130

De olika delarna i FlexPendant Explorer

I tabellen nedan beskrivs delarna på bilden ovan.

Del Beskrivning Funktion

A Enkel vy Tryck om du vill dölja typ i filfönstret

B Detaljerad vy Tryck om du vill visa typ i filfönstret

C Sökväg Visar katalogsökvägen.

D Meny Tryck för att visa meny med funktioner

E Ny mapp Tryck om du vill skapa en ny mapp i

aktuell mapp.

F Upp en nivå Tryck om du vill gå till överordnad mapp

74


3 FlexPendant

3.4.1.2. Filhantering

3.4.1.2. Filhantering

Filhantering och lagring

Säkerhetskopior, program, konfigurationer m.m., sparas som filer i robotsystemet. Dessa filer

hanteras antingen i en specifik FlexPendant-tillämpning, t.ex. programeditorn, eller så

används FlexPendant Explorer.

Filer kan lagras på ett antal olika enheter, även minnesenheter, t.ex.:

• Styrenhetens hårddisk

• Bärbar PC

• USB-enhet

• Andra nätverksenheter

Dessa enheter används på samma sätt och kan ses i FlexPendant Explorer eller när du sparar

eller öppnar filer med en tillämpning på FlexPendant.

USB-minnesinformation

IRC5 är utrustad med en USB-port på styrmodulen. Se kapitlet Knappar på FlexController


Ett USB-minne känns normalt av i systemet och det kan användas inom några sekunder efter

att maskinvaran satts i. Ett USB-minne som sitter i känns automatiskt av när systemet startas.

Det går att sätta i och ta ur ett USB-minne medan systemet körs. Tänk dock på följande om

du vill undvika problem:

• Ta inte ur ett USB-minne omedelbart efter att du satt i det. Vänta minst fem sekunder,

eller tills minnet kännts av i systemet.

• Ta inte ur ett USB-minne under filoperationer, t.ex. när filer sparas eller kopieras.

Många USB-minnen indikerar pågående operationer med en blinkande lysdiod.

• Ta inte ur ett USB-minne medan systemet stängs av. Vänta tills det är helt avstängt.

Observera också följande begränsningar hos USB-minnen:

• Det finns ingen garanti att det finns stöd för alla USB-minnen.

• Vissa USB-minnen har en omkopplare för skrivskydd. Systemet kan inte känna av

huruvida en filoperation misslyckades p.g.a. skrivskyddsomkopplaren.


Mer information om felsökning hittar du i Trouble shooting manual - IRC5.


75

3 FlexPendant

3.4.2.1. Ingångar och utgångar, I/O

3.4.2. Ingångar och utgångar

3.4.2.1. Ingångar och utgångar, I/O

Översikt

Visa signaler

I/O-signalegenskaper används för att visa in- och utsignaler och deras värden. Signaler

konfigureras med systemparametrar. Se avsnittet Konfiguration av systemparametrar på

sidan 221.

I det här avsnittet beskrivs hur du visar signalegenskaper.

Steg

Åtgärd

1. På ABB-menyn trycker du på Ingångar och utgångar.

En lista med de vanligaste I/O-signalerna visas.

2. Tryck på Visa om du vill ändra signalurvalet i listan.

3. Tryck för att välja en signal.

4. Tryck på Egenskaper för att se signalens inställningar. Tryck sedan på Stäng för att

återgå till listan.

en0400000770

Vad är en signal

En I/O-signal är en logisk programvarurepresentation av en I/O-signal på en fältbussenhet

som är ansluten till en fältbuss i styrenheten.

När du anger en signal skapas en logisk representation av den verkliga I/O-signalen.

Signalkonfigurationen definierar de specifika systemparametrarna för signalen som ska styra

signalens uppträdande.

76


3 FlexPendant

3.4.2.2. Simulera och ändra signalvärden

3.4.2.2. Simulera och ändra signalvärden

Simulera och ändra signalvärden

En signal kan ändras till en simulerad signal och värdet på signalen kan ändras. Mer

information oom hur du ändrar en signals egenskaper finns i avsnittet Kontrollpanelen,

Konfigurera vanligaste I/O på sidan 225.

Steg

Åtgärd

1. På menyn ABB trycker du på I/O.

En lista med de vanligaste signalerna visas. Se avsnittet Konfigurera vanligaste I/O


2. Tryck på en signal.

3. Tryck på Simulera om du vill ändra signalen till en simulerad signal.

Tryck på Ta bort simulering om du vill ta bort simuleringen från signalen.

4. Tryck på 123... om du vill ändra signalens värde.

Det numeriska programvarutangentbordet visas. Skriv det nya värdet och tryck på

OK.


77

3 FlexPendant

3.4.2.3. Visa en signalgrupp

3.4.2.3. Visa en signalgrupp

Visa en signalgrupp

I det här avsnittet beskrivs hur du visar en signalgrupp.

Steg

Åtgärd

1. På menyn ABB trycker du på I/O.

En lista med de vanligaste signalerna visas. Se avsnittet Konfigurera vanligaste I/O


2. På menyn Visa trycker du på Grupper.

3. Tryck på signalgruppens namn i listan och sedan på Egenskaper. Du kan också

trycka två gånger på signalgruppens namn.

Signalgruppens egenskaper visas.

78


3 FlexPendant

3.4.2.4. I/O-signaler för säkerhet


Allmänt

I styrenhetens grundutförande är vissa I/O-signaler avsedda för särskilda säkerhetsfunktioner.

Dessa visas i listan nedan tillsammans med en kortfattad beskrivning.

Hur du kommer åt signalerna via FlexPendant beskrivs i Operatörshandbok, IRC5 med

FlexPendant.

I/O-signaler för säkerhet

I listan nedan visas de I/O-signaler för säkerhet som används i standardsystemet.

Signalnamn

Beskrivning

Bit värde och

tillstånd

Från - till

ES1 Nödstopp, kedja 1 1 = Kedja stängd Från panelkort till

huvuddator

ES2 Nödstopp, kedja 2 1 = Kedja stängd Från panelkort till

huvuddator

SOFTESI Mjuk nödstopp 1 = Mjukstopp

aktiverat

EN1

EN2

AUTO1

AUTO2

MAN1

MANFS1

MAN2

MANFS2

USERDOOV

LD

Hålldon 1 och 2, kedja

1

Hålldon 2 och 2, kedja

1

Körsättsväljare, kedja

1


2


1


1


2


2

Överbelastning,

användare DO

Från panelkort till

huvuddator

1 = Aktiverat Från panelkort till

huvuddator

1 = Aktiverat Från panelkort till

huvuddator

1 = Autovald Från panelkort till

huvuddator

1 = Auto valt Från panelkort till

huvuddator

1 = MAN valt Från panelkort till

huvuddator

1 = Man. fullhastighet

valt


huvuddator

1 = MAN valt Från panelkort till

huvuddator

1 = Man. fullhastighet

valt


huvuddator

1 = Fel, 0 = OK Från panelkort till

huvuddator

MONPB Knapp för motorer på 1 = Knapp intryckt Från panelkort till

huvuddator

AS1- Autostopp, kedja 1 1 = Kedja stängd Från panelkort till

huvuddator

AS2- Autostopp, kedja 2 1 = Kedja stängd Från panelkort till

huvuddator

SOFTASI Mjukt autostopp 1 = Mjukstopp

aktiverat


huvuddator

GS1- Allmänt stopp, kedja 1 1 = Kedja stängd Från panelkort till

huvuddator


79

3 FlexPendant


Signalnamn

GS2- Allmänt stopp, kedja 2 1 = Kedja stängd Från panelkort till

huvuddator

SOFTGSI Mjukt allmänt stopp 1 = Mjukstopp

aktiverat

SUPES1

SUPES2

SOFTSSI

CH1

CH2

ENABLE1

Överordnat stopp,

kedja 1

Överordnat stopp,

kedja 2

Mjukt överordnat stopp 1 = Mjukstopp

aktiverat

Alla brytare i körkedja

1 stängda

Alla brytare i körkedja

2 stängda

Aktivera från MC

(återläsning)


huvuddator

1 = Kedja stängd Från panelkort till

huvuddator


huvuddator


huvuddator


huvuddator


huvuddator

1 = Aktivera, 0 = bryt

kedja 1

ENABLE2_1 Aktivera från AXC1 1 = Aktivera, 0 = bryt

kedja 2


kedja 2


kedja 2


kedja 2

PANFAN

PANEL24OV

LD

DRVOVLD

Beskrivning

Övervakn. av fläkt i

styrmodul

Överbelastning, panel

24V

Överbelastning,

drivmoduler


tillstånd

Från - till


huvuddator


huvuddator


huvuddator


huvuddator


huvuddator

1 = OK, 0 = Fel Från panelkort till

huvuddator


huvuddator


huvuddator

USERDI1 Allmän ingång 1 1 = Innivå hög Från panelkort till

huvuddator


huvuddator


huvuddator


huvuddator


huvuddator


huvuddator


huvuddator


huvuddator

80


3 FlexPendant


Signalnamn

DRV1LIM1 Återläsning av kedja 1

efter

gränslägesbrytare

DRV1LIM2 Återläsning av kedja 2

efter

gränslägesbrytare

DRV1K1 Återläsning av

kontaktor K1, kedja 1

DRV1K2 Återläsning av

kontaktor K2, kedja 2

DRV1EXTCO

NT

DRV1PANCH

1

DRV1PANCH

2

DRV1SPEED

DRV1TEST1

DRV1TEST2

Beskrivning

Externa kontaktorer

stängda

Drivspänning för

kontaktorspole 1

Drivspänning för

kontaktorspole 2

Återläsning av valt

körsätt

En sänkning har

upptäckts i körkedja 1

En sänkning har

upptäckts i körkedja 2


tillstånd

1 = Kedja 1 stängd Från axeldator till

huvuddator

1 = Kedja 2 stängd Från axeldator till

huvuddator

1 = K1 stängd Från axeldator till

huvuddator

1 = K2 stängd Från axeldator till

huvuddator

1 = Kontaktorer

stängda

Från axeldator till

huvuddator

1 = Spänning pålagd Från axeldator till

huvuddator

1 = Spänning pålagd Från axeldator till

huvuddator

0 = Man. läge låg

hastighet

Växlat

Växlat

SOFTESO Mjuk nödstopp 1 = Ange mjukt

nödstopp

SOFTASO Mjukt autostopp 1 = Ange mjukt

autostopp

SOFTGSO Mjukt allmänt stopp 1 = Ange mjukt

allmänt stopp

SOFTSSO Mjukt överordnat stopp 1 = Ange mjukt

överordn. nödstopp


huvuddator


huvuddator


huvuddator

Från huvuddator till

panelkort


panelkort


panelkort


panelkort

MOTLMP Lampa för Motorer på 1 = Lampa på Från huvuddator till

panelkort

ENABLE1 Enable1 från MC 1 = Aktivera, 0 = bryt

kedja 1

Från - till


panelkort

TESTEN1 Test av Enable1 1 = Starta test Från huvuddator till

panelkort

USERDO1 Allmän utgång 1 1 = Ange utnivå hög Från huvuddator till

panelkort


panelkort


panelkort


panelkort


panelkort


panelkort


81

3 FlexPendant


Signalnamn


panelkort


panelkort

DRV1CHAIN

1

DRV1CHAIN

2

DRV1BRAKE

Beskrivning

Signal till

förreglingskrets

Signal till

förreglingskrets

Signal till

bromslossningsspole


tillstånd

Från - till

1 = Stäng kedja 1 Från huvuddator till

axeldator 1

1 = Stäng kedja 2 Från huvuddator till

axeldator 1

1 = Lossa broms Från huvuddator till

axeldator 1

82


3 FlexPendant

3.4.3.1. Introduktion till joggning

3.4.3. Joggning

3.4.3.1. Introduktion till joggning

Vad är joggning

Att jogga är att manuellt placera eller flytta robotens eller externa axlar med FlexPendants

joystick.

När kan jag jogga

Du joggar i manuellt läge. Joggning kan utföras oavsett vilken vy som visas på FlexPendant,

men du kan inte jogga under programexekvering.

Om rörelselägen och robotar

Det valda rörelseläget och/eller koordinatsystemet avgör hur roboten rör sig.

I linjärt rörelseläge rör sig verktygets mittpunkt utefter räta linjer, "från punkt A till punkt B".

Verktygets mittpunkt rör sig i den riktning som det valda koordinatsystemets axlar anger.

I läget axel-för-axel rör sig en robotaxel i taget. Det är då svårt att förutspå hur verktygets

mittpunkt kommer att röra sig.

Om rörelselägen och extra axlar

Extra axlar kan bara joggas axel-för-axel. En extra axel kan antingen vara konstruerad för

någon sorts linjär rörelse eller för rotationsrörelse (vinkel). Linjär rörelse används för löpande

band, rotationrörelser används för hanterare av arbetsstycken.

Extra axlar påverkas inte av valt koordinatsystem.

Om koordinatsystem

Att placera ett stift i ett hål med ett gripverktyg kan utföras enkelt i verktygets

koordinatsystem om en av koordinaterna i systemet är parallell med hålet. Att göra samma

sak i baskoordinatsystemet kan kräva joggning både i x-, y- och z-koordinaterna, vilket gör

det svårare att få tillräcklig precision.

Joggningen blir enklare om rätt koordinatsystem väljs men det finns inga enkla svar på frågan

vilket koordinatsystem som passar bäst.

Ett visst koordinatsystem kan göra det möjligt att flytta verktygets mittpunkt till

målpositionen med färre joystickrörelser än ett annat.

Förhållanden som utrymme, hinder och arbetsobjektets eller verktygets fysiska storlek

vägleder dig också till rätt beslut.

Du kan läsa mer om koordinatsystem i avsnittet Vad är ett koordinatsystem på sidan 297.


83

3 FlexPendant

3.4.3.2. Koordinerad joggning

3.4.3.2. Koordinerad joggning

Koordinering

En robot som är koordinerad till ett arbetsobjekt följer rörelserna för det arbetsobjektet.

Koordinerad joggning

Om den mekaniska enhet som flyttar arbetsobjektet joggas flyttas den robot som är

koordinerad med arbetsobjektet så att den behåller sin relativa position i förhållande till

arbetsobjektet.

Ställa in koordinering


1. Välj den robot som ska koordineras med

en annan mekanisk enhet.

Se Välja mekanisk enhet på sidan 88.

2. Ange Koordinatsystem till Arbetsobjekt. Se Jogga i arbetsobjektets koordinater

på sidan 98.

3. Ange Arbetsobjekt till det arbetsobjekt

som flyttas av den andra mekaniska

enheten.

4. Välj den mekaniska enhet som flyttar


Se Välja verktyg, arbetsobjekt och last.


All joggning medan den mekaniska

enheten är vald kommer också att

påverka den robot som är koordinerad

med den.

Koordinera robotar

Koordinering av robotar så att joggning av en robot gör att en annan robot följer efter kräver

tillvalet MultiMove.

84


3 FlexPendant

3.4.3.3. Begränsningar för joggning

3.4.3.3. Begränsningar för joggning

Jogga extra axlar

Extra axlar kan bara joggas axel-för-axel. Se Application manual - Additional axes.

Jogga mekaniska enheter som inte är kalibrerade

En okalibrerad mekanisk enhet kan bara joggas axel-för-axel. Dess arbetsområde kontrolleras

inte.

Om den mekaniska enheten inte är kalibrerad visas texten "Enheten ej kalibrerad" i området

Position i fönstret Joggning.


Mekaniska enheter vars arbetsområde inte kontrolleras av robotsystemet kan förflytta sig till

farliga positioner. Mekaniska stopp ska användas och konfigureras så att fara för utrustning

och personal undviks.

Jogga robotaxlar i oberoende läge

Det går inte att jogga axlar i oberoende läge. Du måste returnera axlarna till normalt läge för

att kunna jogga. Se Application manual - Motion functions and events för mer information.

Jogga när världszoner används

När alternativet världszoner är installerat kommer definierade zoner att begränsa rörelserna

när du joggar. Se Application manual - Motion functions and events för mer information.

Jogga när axellaster inte angetts

Om utrustningen är monterad på någon av robotens axlar måste axellaster anges. Annars kan

överbelastningsfel uppstå vid joggning.

Hur du anger axellaster beskrivs i de produkthandböcker som levereras med roboten.

Jogga utan att verktygs- eller lastvikter angetts

Om verktygs- och lastvikter inte angetts kan överbelastningsfel uppstå vid joggning. Laster

för extra axlar styrda av specifik programvara (dynamiska modeller) kan bara anges med

programmering.


85

3 FlexPendant

3.4.3.4. Joggningsfönstret


Översikt

Menyn Joggning

Joggningsfunktionerna är samlade i en struktur ijoggningsfönstret. De oftast använda finns

även på snabbmenyn.

Bilden visar huvudfunktionerna på menyn Joggning:

en0400000654

A

B

C

D

E

F

G

H

Val av mekanisk enhet. Hur du gör detta beskrivs i avsnittet Välja mekanisk enhet på

sidan 88.

Absolut noggrannhet: Off är standardvärdet för fältet. Om roboten har tillvalet för

absolut noggrannhet visas Absolut noggrannhet: On.

Val av rörelseläge. Hur du gör detta beskrivs i avsnittet Välja förflyttningsläge. på

sidan 90.

Val av koordinatsystem. Hur du gör detta beskrivs i avsnitten Jogga i baskoordinater

på sidan 95, Jogga i världskoordinater på sidan 96, Jogga i arbetsobjektets

koordinater på sidan 98 eller Jogga i verktygskoordinater på sidan 100.

Val av verktyg. Hur du gör detta beskrivs i avsnittet Välja verktyg, arbetsobjekt och

last. på sidan 102.

Val av arbetsobjekt. Hur du gör detta beskrivs i avsnittet Välja verktyg, arbetsobjekt

och last. på sidan 102.

Val av last. Hur du gör detta beskrivs i avsnittet Välja verktyg, arbetsobjekt och last.


Låsning av joystickriktningar. Hur du gör detta beskrivs i avsnittet Låsa joysticken i

vissa riktningar på sidan 126.

86


3 FlexPendant


J

K

Val av rörelseinkrement. Hur du gör detta beskrivs i avsnittet Inkrementell rörelse för

exakt positionering på sidan 128.

Position för varje axel i förhållande till valt koordinatsystem.

L Positionsformat, beskrivs i avsnittet Så här avläser du exakt position på sidan 130.

M Joystickriktningar, beroende på inställningarna för rörelseläge. Se avsnittet Välja

förflyttningsläge. på sidan 90.


87

3 FlexPendant

3.4.3.5. Välja mekanisk enhet


Varför välja en mekanisk enhet

Ditt robotsystem kan bestå av mer än en robot. Det kan också finnas andra mekaniska enheter

som hanterare av arbetsobjekt eller extra axlar monterade på roboten, och dessa kan också

joggas.

Om ditt system bara består av en enda robot utan extra axlar behöver du inte välja mekanisk

enhet.

Identifiera mekaniska enheter

Varje mekanisk enhet som kan joggas finns med i listan över mekaniska enheter. Namnet på

enheten definieras i systemkonfigurationen. Varje enhet har också en symbol som används i

statusfältet, se avsnittet Statusfält på sidan 257.

Läs i anläggnings- eller celldokumentationen för att se vilka mekaniska enheter som är

tillgängliga i ditt robotsystem.

Välja mekanisk enhet

Den här proceduren beskriver hur du väljer vilken mekanisk enhet som ska joggas.

Steg

Åtgärd

1. På ABB-menyn trycker du på Joggning för att visa egenskaperna för joggning.

2. Tryck på Mekanisk enhet.

en0400000653

En lista med tillgängliga mekaniska enheter visas.

3. Tryck på den mekaniska enhet som ska joggas, och tryck sedan på OK.

Den valda mekaniska enheten används tills du väljer en annan enhet, även om du

stänger fönstret Joggning.

88


3 FlexPendant


TIPS!

Använd snabbmenyn för att snabbare växla mellan mekaniska enheter.

Så här fungerar joggningsegenskaperna

De ändringar du gör i joggningsegenskaperna påverkar bara den mekaniska enhet som för

tillfället är vald.

Alla joggningsegenskaper sparas och används när du återgår till att jogga den mekaniska

enheten.


89

3 FlexPendant

3.4.3.6. Välja förflyttningsläge.


Översikt

Joystickrörelserna visar hur joystickaxlarna motsvarar det valda koordinatsystemets axlar.


Riktningsegenskaperna visar inte den riktning som den mekaniska enheten kommer att röra

sig i. Prova alltid att jogga med små joystickrörelser så att du lär dig den mekaniska enhetens

verkliga riktningar.

Välja förflyttningsläge.

Den här proceduren beskriver hur du väljer rörelseläge.


1. Tryck på ABB och sedan på Joggning

för att visa joggningsmenyn.

2. Tryck på Förflyttningsläge.

3. Tryck på det läge du vill välja och sedan

på OK.

Joystickriktningarnas betydelse visas i

Joystickriktningar när du gjort ditt val.

Joystickens riktningar

Betydelsen av joystickriktningarna beror på vilket förflyttningsläge du valt. Följande gäller:

Förflyttningsläge

Linjärt

Bild på joystick

Beskrivning

Linjärt läge beskrivs i avsnittet

Ange verktygsorientering på sidan

92.

Axel 1 -3

(standard för

robotar)

en0400001131

Lägen för axel 1-3 beskrivs i

avsnittet Jogga axel för axel på

sidan 93.

Axel 4 -6

en0300000536

Lägen för axel 4-6 beskrivs i

avsnittet Jogga axel för axel på

sidan 93.

en0300000537

90


3 FlexPendant


Förflyttningsläge

Orientera om

Bild på joystick

Beskrivning

Läget Orientera om beskrivs i

avsnittet Ange verktygsorientering

på sidan 92.

en0400001131


91

3 FlexPendant

3.4.3.7. Ange verktygsorientering

3.4.3.7. Ange verktygsorientering

Exempel på användning

Verktyg för bågsvetsning, slipning och dispensering måste orienteras i en viss vinkel mot

arbetsstycket för bästa resultat. Du måste också ange vinkel för borrning, fräsning och

sågning.

I de flesta fall anger du verktygsorienteringen när du har joggat verktygets mittpunkt till en

viss position, t.ex. startpunkten för verktygsoperationen. När du har angett

verktygsorienteringen fortsätter du att jogga linjärt för att fullgöra banan och den kommande

operationen.

Definition

Verktygetsorientering är relativ till det för tillfället valda koordinatsystemet. Detta märks

dock inte ur användarperspektiv.

Ange verktygsorientering

Steg

Åtgärd


2. Tryck på Rörelse och sedan på Omorient. följt av OK.

3. Om det inte redan är valt väljer du lämpligt verktyg genom att följa anvisningarna i

Välja verktyg, arbetsobjekt och last. på sidan 102.

4. Tryck och håll ner hålldonet för att aktivera den mekaniska enhetens motorer.

5. När du flyttar joysticken ändras verktygets orientering.

6. När du är klar trycker du på Rörelse och sedan på Linjär följt av OK för att fortsätta

att jogga i det valda koordinatsystemet.

TIPS!

Använd snabbmenyn för att välja joggningsläge snabbare.

92


3 FlexPendant

3.4.3.8. Jogga axel för axel



Använd joggning axel för axel när du vill:

• flytta den mekaniska enheten bort från en farlig position.

• flytta en robot ut ur singulariteter.

• positionera en robots axlar för kalibrering.


Orienteringen för eventuella monterade verktyg påverkas av denna procedur. Om den

resulterande orienteringen är viktig utför du den procedur som beskrivs i Ange

verktygsorientering på sidan 92 när du är klar.

Välja vilka axlar som ska röra sig

Steg

Åtgärd


2. Tryck på Rörelse och välj sedan lämpliga axlar. Se beskrivningen i Axlar och

joystickriktningar på sidan 93.

3. Tryck på OK för att slutföra.

Axlar och joystickriktningar

De sex axlarna hos en vanlig manipulator kan joggas manuellt med joystickens tre

dimensioner enligt nedan.

Läs i anläggnings- eller celldokumentationen för att avgöra den fysiska orienteringen hos

externa axlar.

Bilden visar rörelsemönstren för manipulatorns axlar.


93

3 FlexPendant


xx0300000520

Om du vill

flytta...

axel 1, 2 eller 3

...trycker du

på...

...för joystickriktningarna...

axel 4, 5 eller 6

en0300000534

en0300000536

en0300000535

en0300000537

94


3 FlexPendant

3.4.3.9. Jogga i baskoordinater

3.4.3.9. Jogga i baskoordinater

Definition av baskoordinater

xx0300000495

Jogga i baskoordinater

Steg

Åtgärd


2. Tryck på Rörelse och sedan på Linjär följt av OK.

Du behöver inte utföra det här steget om du tidigare valt linjär rörelse.

3. Tryck på Koordinatsystem och sedan på Bas följt av OK.

4. Tryck och håll ner hålldonet för att aktivera manipulatorns motorer.

5. När du rör på joysticken följer den mekaniska enheten rörelserna.

TIPS!



95

3 FlexPendant

3.4.3.10. Jogga i världskoordinater



Du har två robotar, en golvmonterad och en inverterad. Baskoordinatsystemet för den

inverterade roboten skulle då vara upp och ner.

Om du joggar i baskoordinatsystemet för den inverterade roboten kommer rörelserna att vara

svåra att förutse. Välj istället det delade världskoordinatsystemet.

Definition av världskoordinater

en0300000496

A

B

C

Baskoordinatsystem

Världskoordinatsystem


96


3 FlexPendant


Jogga i världskoordinater

Steg

Åtgärd




3. Tryck på Koordinatsystem och sedan på Global (världskoordinatsystem) följt av

OK.



TIPS!



97

3 FlexPendant

3.4.3.11. Jogga i arbetsobjektets koordinater



Du ska bestämma positionerna för ett antal hål som ska borras utefter kanten på ett

arbetsobjekt.

Du ska skapa en svetsfog mellan två av väggarna i en låda.

Definition av arbetsobjektkoordinater

en0300000498

A

B

C

D

Användarkoordinatsystem

Världskoordinatsystem

Arbetsobjektkoordinatsystem

Arbetsobjektkoordinatsystem

Jogga i arbetsobjektets koordinater

Steg

Åtgärd



Detta behövs inte om du tidigare valt linjär rörelse.

3. Tryck på Arbetsobjekt för att välja arbetsobjekt.

4. Tryck på Verktyg för att välja verktyg.

5. Tryck på Last för att välja last.

6. Tryck på Koordinatsystem och sedan på Arbetsobjekt följt av OK.



98


3 FlexPendant


TIPS!



99

3 FlexPendant

3.4.3.12. Jogga i verktygskoordinater



Använd verktygets koordinatsystem när du behöver programmera eller justera operationer för

gängning, borrning, fräsning eller sågning.

Jogga med ett stationärt verktyg

Om ditt robotsystem använder stationära verktyg måste du välja både rätt verktyg och rätt

arbetsobjekt (som hålls av roboten) för att jogga i verktygskoordinater.

Verktygskoordinatsystemet definieras av det stationära verktygets position och orientering

och är fast i rymden. För att utföra de önskade operationerna flyttar du arbetsobjektet. På så

sätt kan positioner uttryckas i verktygets koordinatsystem.

Definition av verktygskoordinater

en0300000497

Jogga i verktygskoordinater

Steg

Åtgärd




100


3 FlexPendant


Steg

Åtgärd

3. Välj rätt verktyg, och om du använder ett stationärt verktyg väljer du även rätt

arbetsobjekt enligt proceduren i Välja verktyg, arbetsobjekt och last. på sidan 102.

Du behöver inte utföra det här steget om du tidigare valt verktyg och/eller

arbetsobjekt.

4. Tryck på Koordinatsystem och sedan på Verktyg följt av OK.

5. Tryck och håll ner hålldonet för att aktivera den mekaniska enhetens motorer.


TIPS!



101

3 FlexPendant

3.4.3.13. Välja verktyg, arbetsobjekt och last.

3.4.3.13. Välja verktyg, arbetsobjekt och last.

Översikt

Det är alltid viktigt att välja rätt verktyg, arbetsobjekt eller last. Det är absolut nödvändigt när

du skapar ett program genom att jogga till målpositionerna.

Om du inte gör det resulterar det med största sannolikhet i överbelastningsfel och/eller

felaktig positionering antingen när du joggar eller när du kör programmet i produktionen.

Välja verktyg, arbetsobjekt och last.

Steg

Åtgärd


2. Tryck på Verktyg, Arbetsobjekt eller Last för att visa listorna med tillgängliga

verktyg, arbetsobjekt eller laster.

3. Tryck på önskat val för verktyg, arbetsobjekt eller last och sedan på OK.

102


3 FlexPendant

3.4.3.14. Skapa ett verktyg


Vad händer när jag skapar ett verktyg

En variabel av typentooldata skapas. Variabelns namn kommer att utgöras av namnet på

verktyget.

TIPS!

Vill du veta mer om den här datatypen

Den beskrivs i RAPID reference manual - part 2, Functions and data types.

Skapa ett verktyg

Verktygets mittpunkt kommer att anges till mittpunkten på robotens monteringsfläns och med

monteringsflänsens orientering.

A

en0400000779

A

Verktygets mittpunkt, TCP

Steg

Åtgärd

1. På menyn ABB trycker du på Joggning.

2. Tryck på Verktyg för att visa listan med tillgängliga verktyg.


103

3 FlexPendant


Steg

Åtgärd

3. Tryck på Ny... för att skapa ett nytt verktyg.

en0300000544

Ange värden för varje fält.

4. Tryck på ... till höger om Namn för att definiera namnet med hjälp av

programvarutangentbordet.

5. Tryck på menyn Scope för att ange tillgänglighet för verktyget. Välj:

• Global

• Lokal

• Task

6. Tryck på menyn Lagringstyp för att välja minnestyp för verktyget. Välj:

• Persistent om verktyget är bestående. OBS! Använd alltid persistent för

verktyg!

• Variabel om verktyget är variabelt

• Konstant om verktyget är konstant

7. Tryck på menyn Modul för att ange en modul. Tillgängliga alternativ beror på

inställningarna. Några exempel:

• Calpend

• Huvudmodul

• Användare

• ...

8. Tryck på menyn Rutin för att ange en rutin. Tillgängliga alternativ beror på


• Huvudrutin

• Ingen

• ...

104


3 FlexPendant


Steg

Åtgärd

9. Om du vill skapa en verktygsmatris trycker du på menyn Dimension och anger

antalet dimensioner i matrisen, 1-3.

• 1

• 2

• 3

• Inga

Tryck sedan på ... för att ange storleken på matrisens axlar.

Matriser beskrivs i avsnittet Vad är en datamatris på sidan 307

10. Tryck på OK.


105

3 FlexPendant

3.4.3.15. Ändra verktygsdeklarationen

3.4.3.15. Ändra verktygsdeklarationen

Översikt

Använd deklarationen för att ändra hur verktygsvariabeln kan användas i programmets

moduler.

Visa verktygsdeklarationen

Steg

Åtgärd



3. Tryck på det verktyg vars definition du vill ändra och håll kvar.

En meny visas.

• Ändra deklaration

• Ändra värde

• Ta bort

• Definiera

4. På menyn trycker du på Ändra deklaration.

Verktygsdeklarationen visas.

5. Ändra verktygsdeklaration enligt listan nedan.

Ändra verktygsdeklarationen

Om du vill ändra... ...så... Rekommendation

verktygets namn trycker du på knappen ...

bredvid namnet

område

välj önskat område på

menyn

Verktygen ges automatiskt

namnettool följt av ett löpnummer, till

exempel tool10 eller tool21.

Du bör ändra namnet till något mer

beskrivande, t.ex. pistol, gripdon eller

svets.

Om du ändrar verktygsnamnet efter att

det refererats till i något program

måste du även ändra alla förekomster

av verktyget.

Verktyg ska alltid vara globala för att

vara tillgängliga för alla moduler i

programmet.

lagringstyp - Verktygsvariabler måste alltid vara

bestående.

modul

välj i vilken modul verktyget

ska deklareras i listan

Verktyg ska deklareras i modulen

user.sys.

TIPS!

Vill du veta mer om variabeldeklarationer, områden och lagringstyper Dessa begrepp

beskrivs i handboken Introduction to programming.

106


3 FlexPendant

3.4.3.16. Ändra verktygsdata


Verktygsdata

Använd värdeinställningarna för att ange verktygets mittpunktsposition och dess fysiska

egenskaper som vikt och tyngdpunkt.

Visa verktygsdata

I det här avsnittet beskrivs hur verktygsdata visas.

Steg

Åtgärd



3. Tryck på det verktyg du vill ändra och håll kvar.


• Ändra deklaration

• Ändra värde

• Ta bort

• Definiera

4. På menyn trycker du på Ändra värde.

De data som definierar verktyget visas. Grön text indikerar att värdet kan ändras.

5. Gör dataändringarna enligt anvisningarna nedan.

Mät ut verktygets mittpunkt

I det här avsnittet beskrivs hur du mäter ut verktygets mittpunkt, TCP.

en0400000881

X 0

Y 0

Z 0

X 1

Y 1

Z 1

X-axel för tool0

Y-axel för tool0

Z-axel för tool0

X-axel för det verktyg du vill definiera

Y-axel för det verktyg du vill definiera

Z-axel för det verktyg du vill definiera


107

3 FlexPendant


Steg

Åtgärd

1. Mät avståndet från mitten på robotens monteringsfläns till verktygets mittpunkt

utefter X-axeln på tool0.


utefter Y-axeln på tool0.


utefter Z-axeln på tool0.

Ändra verktygsdefinitionen

Steg Åtgärd Instans Enhet

1. Ange de kartesianska

koordinaterna för verktygets

mittpunkt.

2. Ange om nödvändigt verktygets

koordinatorientering.

tframe.trans.x

tframe.trans.y

tframe.trans.z

tframe.rot.q1

tframe.rot.q2

tframe.rot.q3

tframe.rot.q4

[mm]

Ingen

3. Ange verktygets vikt. tload.mass [kg]


tyngdpunkt.

tload.cog.x

tload.cog.y

tload.cog.z

[mm]

5. Ange om nödvändigt axeln för

momentorientering


tröghetsmoment.

7. Tryck på OK om du vill använda

de nya värdena, eller på Avbryt

om du vill lämna definitionen

oförändrad.

tload.aom.q1

tload.aom.q2

tload.aom.q3

tload.aom.q4

tload.ix

tload.iy

tload.iz

Ingen

[kgm 2 ]

108


3 FlexPendant

3.4.3.17. Ta bort ett verktyg

3.4.3.17. Ta bort ett verktyg

Ta bort ett verktyg

I det här avsnittet beskrivs hur du tar bort ett verktyg.

Steg

Åtgärd



3. Tryck på det verktyg du vill ta bort och håll kvar.


4. Tryck på Ta bort för att ta bort det valda verktyget.

En dialogruta för bekräftelse visas.

5. I dialogrutan trycker du på Ja om du vill ta bort verktyget eller på Nej om du vill

behålla det.


Verktyg, arbetsobjekt och laster som tas bort kan inte återställas och alla tillhörande data

förloras. Om något program refererar till verktyget, arbetsobjektet eller lasten kan dessa

program inte köras utan ändringar.

Om du tar bort ett verktyg kan du inte fortsätta programmet från aktuell position.

Fortsätta programmet

Använd felsökningsfunktionerna för att placera programpekaren på lämplig position efter att

du tagit bort ett verktyg.


109

3 FlexPendant

3.4.3.18. Inställningar för stationära verktyg


Stationära verktyg

Stationära verktyg används till exempel i tillämpningar som innefattar stora maskiner som

fräsar, pressar och stansar. Du kan använda stationära verktyg för att utföra alla operationer

som skulle vara svåra eller besvärliga att utföra med verktyget monterat på roboten.

Med stationära verktyg använder du roboten för att positionera arbetsstycket i förhållande till

verktyget istället för tvärtom.

Göra ett verktyg stationärt

I det här avsnittet beskrivs hur du gör ett verktyg stationärt.

Steg

Åtgärd



3. Tryck på det verktyg du vill ändra och håll kvar.



De data som definierar verktyget visas.

5. Tryck på instansen robhold.

6. Tryck på FALSE för att göra det här verktyget stationärt.

7. Tryck på OK om du vill använda den nya inställningen, eller på Avbryt om du vill

lämna verktyget oförändrat.

Göra ett arbetsobjekt robothållet

I det här avsnittet beskrivs hur du gör ett arbetsobjekt robothållet.

Steg

Åtgärd

1. I fönstret Joggning trycker du på Arbetsobjekt för att visa en lista med tillgängliga

arbetsobjekt.

2. Tryck på det arbetsobjekt du vill ändra och håll kvar.



De data som definierar arbetsobjektet visas.

4. Tryck på instansen robhold.

5. Tryck på TRUE för att ange att det här arbetsobjektet hålls av roboten.

6. Tryck på OK om du vill använda den nya inställningen, eller på Avbryt om du vill

lämna arbetsobjektet oförändrat.

Skillnader i koordinatsystemreferenser

I det här avsnittet beskrivs skillnader i koordinatsystemreferenser.

Ett... ...refererar normalt till... ...men refererar nu till...

arbetsobjektkoordinatsystem användarkoordinatsystemet användarkoordinatsystemet

(ingen förändring)

110


3 FlexPendant


Ett... ...refererar normalt till... ...men refererar nu till...

användarkoordinatsystem världskoordinatsystemet robotens monteringsplåt

verktygskoordinatsystem robotens monteringsplåt världskoordinatsystemet

en0400000990

Ange verktygets koordinatsystem

Du använder samma mätmetoder för att ställa in ett stationärt verktygs koordinatsystem som

för verktyg monterade på roboten.

Världsreferensspetsen måste i det här fallet vara fäst på roboten. Definiera och använd ett

verktyg med referensspetsens mått när du skapar närmandepunkter. Du måste också fästa

förlängare på det stationära verktyget om du behöver ställa in orienteringen.

Du bör ange referensspetsens verktygsdefinition manuellt för att minimera risken för fel när

det stationära verktygets koordinatsystem beräknas.

Du kan om du vill ange det stationära verktygets definition manuellt.


111

3 FlexPendant

3.4.3.19. Definiera verktygets koordinatsystem


Förberedelser

När du ska definiera verktygskoordinatsystemet behöver du först en referenspunkt i

världskoordinatsystemet. Om du behöver ange orienteringen för verktygets mittpunkt måste

du även fästa förlängare på verktyget.

Välja metod för att definiera verktygets koordinatsystem

Steg

Åtgärd



3. Tryck på det verktyg du vill mäta och håll kvar.


4. På menyn trycker du på Definiera....

Dialogrutan för definition av verktygets koordinatsystem visas.

5. Välj önskad metod på menyn Metod.

6. Välj antalet närmandepunkter på menyn Antal punkter.

Tillgängliga metoder

Alla metoder kräver att du mäter upp de kartesianska koordinaterna för verktygets mittpunkt.

Metoderna låter dig välja hur orienteringen ska anges och definieras.

Om du vill...

ange orienteringen till samma som

orienteringen för robotens monteringsplåt

behålla nuvarande orientering

ange orienteringen i Z-led

ange orienteringen i X- och Z-led

...väljer du...

4 punkter TCP

4 punkter TCP (orientering oförändrad)

5 punkter TCP & Z

6 punkter TCP & Z, X

Definiera kartesianska koordinater för verktygets mittpunkt

I det här avsnittet beskrivs hur du definierar verktygets mittpunkt i kartesianska koordinater.

112


3 FlexPendant


en0400000906


1. Jogga roboten till lämplig position för

första närmandepunkten.

2. Tryck på Ändra läge för att definiera

punkten.

3. Upprepa steg 1 och 2 för varje

närmandepunkt som ska definieras,

positioner B, C och D.

Position A

Jogga bort från den fasta världspunkten

för att uppnå bästa resultat. Att bara

ändra verktygsorienteringen kommer

inte att ge ett lika bra resultat.

Definiera förlängningspunkter

I det här avsnittet beskrivs hur du definierar förlängningspunkterna.

Steg

Åtgärd

1. Utan att ändra verktygets orientering joggar du roboten så att den fasta

världspunkten blir en punkt på önskad positiv axel i det roterade

verktygskoordinatsystemet.

2. Tryck på Ändra läge för att definiera punkten.

3. Upprepa steg 1 och 2 för den andra axeln om även den ska definieras.


113

3 FlexPendant

3.4.3.20. Skapa ett arbetsobjekt

3.4.3.20. Skapa ett arbetsobjekt

Vad händer när jag skapar ett arbetsobjekt

En variabel av typen wobjdata skapas. Variabelns namn kommer att utgöras av namnet på


Se Vad är ett arbetsobjekt på sidan 296 för mer information.

TIPS!



Skapa ett arbetsobjekt

Arbetsobjektets koordinatsystem kommer att få samma position, inklusive orientering, som

världskoordinatsystemet.

Steg

Åtgärd


2. Tryck på Arbetsobjekt för att visa listan med tillgängliga arbetsobjekt.

3. Tryck på Ny... för att skapa ett nytt arbetsobjekt.

4. För att definiera namnet trycker du på ... till höger om Namn.

5. Tryck på menyn Scope för att ange tillgänglighet för arbetsobjektet. Välj:

• Globalt

• Lokalt

• Task

6. Tryck på menyn Lagringstyp för att välja minnestyp för arbetsobjektet. Välj:

• Persistent om arbetsobjektet är bestående

• Variabel om arbetsobjektet är variabelt

• Konstant om arbetsobjektet är konstant

7. Tryck på menyn Modul för att välja modul. Tillgängliga alternativ beror på


• Calpend



• ...

8. Tryck på menyn Rutin för att välja rutin. Tillgängliga alternativ beror på



•

• ...

9. Om du vill skapa en arbetsobjektsmatris trycker du på menyn Dimension och anger

antalet dimensioner i matrisen, 1-3.

• 1

• 2

• 3

• Ingen




114


3 FlexPendant

3.4.3.21. Ändra arbetsobjektsdeklarationen

3.4.3.21. Ändra arbetsobjektsdeklarationen

Översikt

Använd deklarationen för att ändra hur arbetsobjektsvariabeln kan användas i programmets

moduler.

Visa arbetsobjektsdeklarationen

Steg

Åtgärd



3. Tryck på det arbetsobjekt vars definition du vill ändra och håll kvar.



5. Arbetsobjektsdeklarationen visas.

Ändra arbetsobjektsdeklarationen


arbetsobjektes namn trycker du på knappen ...


Arbetsobjekten ges automatiskt

namnet wobj följt av ett löpnummer,

till exempel wobj10 eller wobj27.

Du bör ändra namnen till något mer

beskrivande.

Om du ändrar namnet på ett

arbetsobjekt efter att det refererats

till i något program måste du även

ändra alla förekomster av


område

välj önskat område på menyn Arbetsobjekt ska alltid vara globala

för att vara tillgängliga för alla

moduler i programmet.

lagringstyp - Arbetsobjekt måste alltid vara

bestående.

modul

välj i vilken modul

arbetsobjektet ska deklareras

i listan

Arbetsobjekt ska deklareras i

modulen user.sys.

TIPS!




115

3 FlexPendant

3.4.3.22. Ändra arbetsobjektsdata

3.4.3.22. Ändra arbetsobjektsdata

Översikt

Använd definitionen för att ange positionen för användar- och

arbetsobjektkoordinatsystemen och de fysiska egenskaperna hos arbetsobjektet, till exempel

vikt och tyngdpunkt.

Visa arbetsobjektsdata

Steg

Åtgärd



3. Tryck på det arbetsobjekt du vill ändra och håll kvar.



De data som definierar arbetsobjektet visas.

Ange arbetsobjekt- och användarkoordinatsystemens position



koordinaterna för

arbetsobjektkoordinatsystemets

position.

2. Ange om nödvändigt

koordinatsystemets orientering.


koordinaterna för

användarkoordinatsystemets

position.

4. Ange om nödvändigt

koordinatsystemets orientering.



om du vill lämna definitionen

oförändrad.

oframe.trans.x

oframe.trans.y

oframe.trans.z

oframe.rot.q1

oframe.rot.q2

oframe.rot.q3

oframe.rot.q4

uframe.trans.x

uframe.trans.y

uframe.trans.z

uframe.rot.q1

-

uframe.rot.q2

uframe.rot.q3

uframe.rot.q4

- -

[mm]

-

[mm]

116


3 FlexPendant

3.4.3.23. Ta bort ett arbetsobjekt

3.4.3.23. Ta bort ett arbetsobjekt

Procedur

Steg

Åtgärd



3. Tryck på det arbetsobjekt du vill ta bort och håll kvar.


4. På menyn trycker du på Ta bort för att ta bort arbetsobjektet.


5. I dialogrutan trycker du på Ja om du vill ta bort arbetsobjektet eller på Nej om du vill

behålla det.







117

3 FlexPendant

3.4.3.24. Definiera arbetsobjektkoordinatsystemet


Översikt

Välja metod

Ett arbetsobjekt måste vara definierat i ett koordinatsystem (användarkoordinatsystem).

Detta är referensen till robotens TCP.

I det här avsnittet beskrivs hur du väljer metod.

Steg

Åtgärd



3. Tryck på det arbetsobjekt du vill mäta och håll kvar.


4. På menyn trycker du på Definiera....

5. Välj önskad metod på menyn Användarmetod och/eller menyn Objektmetod. Se

Definiera användarkoordinatsystemet på sidan 119 och Definiera

arbetsobjektskoordinatsystem på sidan 120.

en0400000893

118


3 FlexPendant


Definiera användarkoordinatsystemet

I det här avsnittet beskrivs hur definierar användarkoordinatsystemet.

en0400000887


1. På menyn Användarmetod trycker du

på 3 punkter.

2. Jogga roboten till den första (X1, X2 eller

Y1) punkt du vill definiera.

3. Tryck på Ändra läge för att definiera

punkten.

4. Upprepa stegen 2 och 3 för de övriga

punkterna.

Ett stort avstånd mellan X1 och X2 är

önskvärt för en mer exakt definition.


119

3 FlexPendant


Definiera arbetsobjektskoordinatsystem

I det här avsnittet beskrivs hur du definierar arbetsobjektskoordinatsystemet.

en0400000899

Steg

Åtgärd

1. På menyn Objektmetod trycker du på 3 punkter.

2. Se stegen 2 till 4 i beskrivningen Definiera användarkoordinatsystemet på sidan

119.

120


3 FlexPendant

3.4.3.25. Skapa en last


Vad händer när jag skapar en last

En variabel av typenloaddata skapas. Variabelns namn kommer att utgöras av namnet på

lasten.

TIPS!



Lägga till en ny last och ange datadeklaration

Lastens koordinatsystem kommer att få samma position, inklusive orientering, som


Steg

Åtgärd

1 På menyn ABB trycker du på Joggning.

2 Tryck på Last för att visa listan med tillgängliga laster.

3 Tryck på Ny... för att skapa en ny last.

Ändra inställningar för lastdata

Steg

Åtgärd

1. För att definiera namnet trycker du på ... till höger om Namn och sedan använder

du programvarutangentbordet för att skriva namnet. Tryck på OK för att bekräfta.

2. Tryck på menyn Scope för att ange tillgänglighet för den specifika datainstansen.

Välj:

• Globalt

• Lokalt

• Task

3. Tryck på menyn Lagringstyp för att välja minnestyp för datainstansen. Välj:

• Persistent om datainstansen är bestående

• Variabel om datainstansen är variabel

• Konstant om datainstansen är konstant

4. Tryck på menyn Modul för att välja modul. Tillgängliga alternativ beror på

inställningarna.

• Calpend



• ....

5. Tryck på menyn Rutin för att välja rutin. Tillgängliga alternativ beror på


• huvudrutin

•

• ...


121

3 FlexPendant


Steg

Åtgärd

6. Om du vill skapa en lastmatris trycker du på menyn Dimension och väljer antalet

dimensioner i matrisen, 1-3.

• 1

• 2

• 3

•


Matriser beskrivs i avsnittet Vad är en datamatris på sidan 307.


122


3 FlexPendant

3.4.3.26. Ändra lastdeklarationen

3.4.3.26. Ändra lastdeklarationen

Översikt

Använd deklarationen för att ändra hur lastvariabeln kan användas i programmets moduler.

Visa lastdeklarationen

Steg

Åtgärd


2. Tryck på Last för att visa listan med tillgängliga laster.

3. Tryck på den last vars definition du vill ändra och håll kvar.



5. Lastdeklarationen visas.

Ändra lastdeklarationen


lastens namn trycker du på knappen ...


Laster ges automatiskt namnet

load följt av ett löpnummer, till

exempel load10 eller load31.

Du bör ändra namnen till något mer

beskrivande.

Om du ändrar lastnamnet efter att

det refererats till i något program

måste du även ändra alla

förekomster av lasten.

område

välj önskat område på menyn Laster ska alltid vara globala för att

vara tillgängliga för alla moduler i

programmet.

lagringstyp - Lastvariabler måste alltid vara

bestående.

modul

välj i vilken modul lasten ska

deklareras i listan

-

TIPS!




123

3 FlexPendant

3.4.3.27. Ändra lastdata

3.4.3.27. Ändra lastdata

Översikt

Använd lastdata för att välja fysiska egenskaper för lasten, så som vikt och tyngdpunkt.

Visa lastdefinitionen

Steg

Åtgärd



3. Tryck på den last du vill ändra och håll kvar.



De data som definierar lasten visas.

Ändra lastdata


1. Ange lastens vikt. load.mass [kg]

2. Ange lastens tyngdpunkt. load.cog.x

[mm]

load.cog.y

load.cog.z

3. Ange lastens momentaxel. load.aom.q1

load.aom.q2

load.aom.q3

load.aom.q3

4. Ange lastens tröghetsmoment. ix

[kgm 2 ]

iy

iz



om du vill lämna data

oförändrade.

- -

124


3 FlexPendant

3.4.3.28. Ta bort en last

3.4.3.28. Ta bort en last

Ta bort en last

Steg

Åtgärd



3. Tryck på den last du vill ta bort och håll kvar.


4. Tryck på Ta bort.


5. I dialogrutan trycker du på Ja om du vill ta bort lasten eller på Nej om du vill behålla

den.







125

3 FlexPendant

3.4.3.29. Låsa joysticken i vissa riktningar


Översikt

Joysticken kan låsas i vissa riktningar för att förhindra rörelse för en eller flera axlar.

Det kan till exempel vara användbart vid finjustering av positioner eller vid programmering

av åtgärder som bara ska utföras utefter en axel i koordinatsystemet.

Vilka axlar är låsta

I det här avsnittet beskrivs hur du kan se vilka joystickriktningar som är låsta

Steg

Åtgärd


2. Tryck på Joysticklås för att kontrollera egenskaperna för joysticken eller se

egenskaperna för området Joystickriktningar i fönstrets nedre högra hörn.

En hänglåssymbol visas för låsta axlar.

Låsa joysticken i vissa riktningar

I det här avsnittet beskrivs hur du kan låsa joysticken i vissa riktningar.

Steg

Åtgärd


2. Tryck på Joysticklås.

en0300000488

3. Tryck på den eller de joystickaxlar som ska låsas.

Axeln växlar mellan låst och olåst varje gång du trycker.

4. Tryck på OK för att låsa.

126


3 FlexPendant


Låsa upp alla axlar

I det här avsnittet beskrivs hur du låser upp alla axlar från joystickens riktningslås.

Steg Åtgärd


2. Tryck på Joysticklås.

3. Tryck på Inget och sedan på OK.


127

3 FlexPendant

3.4.3.30. Inkrementell rörelse för exakt positionering


Inkrementell rörelse

Använd inkrementell rörelse för att jogga roboten med små steg, vilket möjliggör mycket

exakt positionering.

Det innebär att varje gång joysticken böjs flyttas roboten ett steg (inkrement). Om joysticken

böjs under en eller flera sekunder utförs flera steg (med en hastighet av 10 steg per sekund)

så länge som joysticken är böjd.

Standardläget är inget inkrement, och då rör sig roboten kontinuerligt när joysticken böjs.

Ange storleken på inkrementell rörelse

I den här proceduren beskrivs hur du anger storleken på den inkrementella rörelsen.

Steg

Åtgärd


2. Tryck på Steg.

en0400000971

3. Tryck på önskat inkrementläge enligt beskrivningen i avsnittet Storleken på

inkrementella rörelser på sidan 128.


Storleken på inkrementella rörelser

Välj mellan litet, medelstort eller stort inkrement.

Inkrement Distans Vinkel

Litet 0,05 mm 0,005°

128


3 FlexPendant


Inkrement Distans Vinkel

Medelstort 1 mm 0,02°

Stort 5 mm 0,2°


129

3 FlexPendant

3.4.3.31. Så här avläser du exakt position


Så här visas robotpositioner

Positionerna visas alltid som:

• den punkt i rymden som beskrivs av verktygsmittpunktens x-, y- och z-koordinater,

• rotationvinkeln på verktygsmittpunkten uttryckt i Euler-vinklar eller som en

kvaternion.

Det aktuella arbetsobjektets koordinatsystem används som referens.

Så här visas extraaxlarnas positioner

När en extraaxel förflyttas visas axelpositionen bara i x-, y- och z-koordinater.

Linjära axelpositioner visas i millimeter uttryckt som avståndet till kalibreringspositionen.

Roterande axelpositioner visas i grader uttryckt som vinkeln mot kalibreringspositionen.

Inga positioner visas

Inga positioner visas när den mekaniska enheten är okalibrerad. Istället visas texten "Enheten

ej kalibrerad".

Så här avläser du exakt position

Steg

Åtgärd


2. Kontrollera egenskaperna i området Position i fönstrets nedre högra hörn.

Se bilden i Joggningsfönstret på sidan 86.

Bild på positionsformat

Bilden visar alla tillgängliga inställningar för att visa positionsformatet:

130


3 FlexPendant


en0400000991

Tillgängliga alternativ för positionsformat

Följande alternativ är tillgängliga för Position visas i i Bild på positionsformat på sidan 130:

• Global (Värld)

• Bas

• Arbetsobjekt

Följande alternativ är tillgängliga för Orienteringsformat:

• Kvaternion

• Euler-vinklar

Följande alternativ är tillgängliga för Format för positionsvinkel:

• Vinklar

Följande alternativ är tillgängliga för Enhet för presentationsvinkel:

• Grader

• Radianer


131

3 FlexPendant

3.4.4.1. Produktionsfönster

3.4.4. Produktionsfönster

3.4.4.1. Produktionsfönster

Översikt

Produktionsfönstret används för att visa och redigera modulsteg medan programmet körs.

Om du vill öppna produktionsfönstret trycker du på menyn ABB och sedan på

Produktionsfönster.

Bild på produktionsfönstret

I det här avsnittet visas en bild på produktionsfönstret.

en0400000955

Produktionsfönstrets delar och funktioner

I det här avsnittet beskrivs produktionsfönstrets delar och funktioner.

Använd...

Läs in program...

Flytta PP till

huvudmodulen

Felsök

om du vill...

läsa in ett nytt program. Observera att det program som körs inte

kommer att sparas.

flytta programpekaren till huvudmodulen.

ändra position, gå till programpekare eller rörelsepekare eller öppna

programeditorn. Hu du använder programeditorn beskrivs i avsnittet

Programeditorn, t.ex. Hantera instruktioner på sidan 179 eller Hantering

av rutiner på sidan 168.

Felsökning kan bara göras i manuellt läge.

132


3 FlexPendant

3.4.5.1. Programdata

3.4.5. Programdata

3.4.5.1. Programdata

Översikt

Programdatavyn innehåller funktioner för att visa och arbeta med datatyper och instanser.

Bild på programdatavyn

Bilden visar programdatavyn.

en0400000659

Delar och funktioner i programdatavyn

I det här avsnittet beskrivs programdatavyns delar och funktioner.

Knapp

Ändra område

Visa data

Visa

Funktion

ändrar område för datatyper i listan, se avsnittet Visa data för specifika task,

moduler eller rutiner på sidan 134.

visar alla instanser för den valda datatypen.

visar alla eller enbart använda datatyper.


133

3 FlexPendant

3.4.5.2. Visa data för specifika task, moduler eller rutiner

3.4.5.2. Visa data för specifika task, moduler eller rutiner

Översikt

Det går att visa urval av datatyper genom att välja ett specifikt område.

Visa data för specifika task, moduler eller rutiner

I det här avsnittet beskrivs hur du visar datainstanser i specifika moduler eller rutiner.

Steg

Åtgärd

1. På menyn ABB trycker du på Programdata.

2. Tryck på Ändra scope.

Följande bild visas:

en0400000661

3. Bestäm område genom att välja:

• Endast inbyggda data: Visar alla datatyper som används av det specifika

systemet

• Task: Visar alla datatyper som används av en specifik task

• Modul: Visar alla datatyper som används av en specifik modul

• Rutin: Visar alla datatyper som används av en specifik rutin

4. Tryck på OK för att bekräfta ditt val.

134


3 FlexPendant

3.4.5.3. Skapa en ny datainstans


Skapa en ny datainstans

I det här avsnittet beskrivs hur du skapar en nydatainstanser.

Steg

Åtgärd


En lista med alla tillgängliga datatyper visas.

2. Tryck på den datainstanstyp som ska skapas, t.ex. bool och tryck sedan på Visa

data.

En lista med alla instanser för datatypen visas.

3. Tryck på Ny.

en0400000663

4. Tryck på ... till höger om Namn för att definiera namnet på instansen.

5. Tryck på menyn Scope för att ange tillgänglighet för datainstansen. Välj:

• Global

• Lokal

• Task

6. Tryck på menyn Lagringstyp för att välja minnestyp för datainstansen. Välj:

• Persistent om datainstansen är bestående

• Variabel om datainstansen är variabel

• Konstant om datainstansen är konstant

7. Tryck på menyn Modul för att välja modul. Alternativen beror på inställningarna, till

exempel:

• Calpend



• ...


135

3 FlexPendant


Steg

Åtgärd

8. Tryck på menyn Rutin för att välja rutin. Alternativen beror på inställningarna, till

exempel:


•

• ...

9. Om du vill skapa en matris med datainstanser trycker du på menyn Dimension och

väljer antalet dimensioner i matrisen, 1-3.

• 1

• 2

• 3

• Ingen




136


3 FlexPendant

3.4.5.4. Ändra datainstanser


Översikt

I det här avsnittet beskrivs hur du ändrar instanser för olika datatyper.

Ändra booleska datainstanser

I det här avsnittet beskrivs hur du ändrar booleska värden.

Steg

Åtgärd

1. Tryck på Programdata på menyn ABB.

2. Tryck på bool.

en0400000662


137

3 FlexPendant


Steg

Åtgärd

3. Tryck på den instans som ska ändras, i det här exemplet flag1 och tryck sedan på

Ändra värde.

en0400000666

4. Utför ändringen genom att trycka på TRUE (sant) eller FALSE (falskt) följt av OK.

Om instansen var en matris returneras matrisens instanstabell med det nya värdet.


Ändra numeriska datainstanser

I det här avsnittet beskrivs hur du ändrar numeriska värden.

Steg

Åtgärd


138


3 FlexPendant


Steg

Åtgärd

2. Tryck på num.

en0400000667

3. Tryck på den datainstans som ska ändras, i det här exemplet a_reg6.

När du trycker på värdet visas det numeriska tangentbordet.

en0400000668

4. Använd det numeriska tangentbordet för att skriva det önskade värdet. Tryck sedan

på OK.

När du tryckt på OK visas listan med numeriska datatypinstanser med det nya

värdet.


139

3 FlexPendant


Ändra strängdatainstanser

I det här avsnittet beskrivs hur du ändrar strängvärden.

Steg

Åtgärd


2. Tryck på string.

en0400000669

140


3 FlexPendant


Steg

Åtgärd

3. Tryck på den datainstans som ska ändras, i det här exemplet a_string1.

När du trycker på datainstansens värde visas programvarutangentbordet.

en0400000670

4. Använd programvarutangentbordet för att skriva värdet. Tryck sedan på OK.

När du tryckt på OK visas listan med strängdatatypinstanser med det nya värdet.


141

3 FlexPendant

3.4.5.5. Ta bort, ändra deklaration för, kopiera eller definiera datainstanser


Översikt

Visa datainstanser

I det här avsnittet beskrivs hur du visar datainstanser och sedan tar bort, ändrar deklaration

för, kopierar eller definierar en instans.

I det här avsnittet beskrivs hur du visar tillgängliga instanser av en datatyp.

Steg

Åtgärd


2. Tryck på datatypen för den instans du vill visa och tryck sedan på Visa data.

3. Tryck på datainstansen och håll kvar några sekunder.

En cirkel med röda prickar och en meny visas.

en0400000671

4. Beroende på vad du vill göra med datainstansen har du följande alternativ:

• Tryck på Ta bort om du vill ta bort datainstansen.

• Tryck på Ändra deklaration om du vill ändra datainstansens deklaration.

• Tryck på Kopiera om du vill kopiera datainstansen.

• Tryck på Definiera om du vill definiera datainstansen.

Följ anvisningarna i nedanstående avsnitt.

142


3 FlexPendant


Ta bort en datainstans

I det här avsnittet beskrivs hur du tar bort datainstanser.

Steg

Åtgärd

1. Tryck på Ta bort på menyn för den datainstans som ska tas bort, enligt

anvisningarna i avsnittet Visa datainstanser på sidan 142.

En dialogruta visas.

2. Tryck på Ja om du är säker på att datainstansen ska tas bort.

Ändra datainstansdeklaration

I det här avsnittet beskrivs hur du ändrar deklarationen av datainstanser.

Steg

Åtgärd

1. Tryck på Ändra deklaration på menyn för den datainstans som ska ändras, enligt


en0400000672

2. Välj vilka datainstansvärden som ska ändras:

• Namn: Tryck på ... för att visa programvarutangentbordet och ändra namnet.

• Scope: Välj mellan Global, Lokal och Task beroende på var datainstansen

ska gälla.

• Lagringstyp: Välj mellan Variabel, Persistent eller Konstant beroende på hur

datainstansen ska lagras.

• Modul: Välj i vilka moduler datainstansen ska gälla.

• Rutin: Välj i vilka rutiner datainstansen ska gälla.


143

3 FlexPendant


Kopiera datainstansen

I det här avsnittet beskrivs hur du kopierar datainstanser.

Steg

Åtgärd

1. Tryck på Kopiera på menyn för den datainstans som ska kopieras, enligt


En kopia av datainstansen skapas.

Kopian har samma värden som originalet, men namnet är unikt. Ett exempel: Om

du skapar en kopia av Tool1 kommer en datainstans med namnet Tool2 att skapas

med samma värden som Tool1.

Definiera en datainstans

I det här avsnittet beskrivs hur du definierar datainstanser.

Steg

Åtgärd

1. Tryck på Definiera på menyn för den datainstans som ska definieras, enligt


en0400000673

2. Välj vilka datainstansvärden som ska definieras:

144


3 FlexPendant

3.4.6.1. Innan du börjar programmera

3.4.6. Programeditorn

3.4.6.1. Innan du börjar programmera

Definiera verktyg, laster och arbetsobjekt

Definiera verktyg, laster och arbetsobjekt innan du börjar programmera. Du kan alltid gå

tillbaka och definiera fler objekt senare, men du bör definiera dina grundobjekt i förväg.

Definiera koordinatsystem

Se till att bas- och världskoordinatsystem har ställts in ordentligt vid installationen av ditt

robotsystem. Se också till att extraaxlar ställts in.

Definiera verktygs- och arbetsobjektkoordinatsystem efter behov innan du börjar

programmera. Efterhand som du lägger till fler objekt senare kanske du också behöver

definiera motsvarande koordinatsystem.

TIPS!

Vill du veta mer om hur du definierar verktyg, laster, arbetsobjekt och motsvarande

koordinatsystem

Dessa ämnen beskrivs i kapitlet Programeditorn på sidan 145.


145

3 FlexPendant

3.4.6.2. Skapa ett nytt program

3.4.6.2. Skapa ett nytt program

När inget program finns

I det här avsnittet beskrivs hur du skapar ett nytt program när inget robotprogram finns

tillgängligt.

Steg

Åtgärd

1. På menyn ABB trycker du på Programeditor.

Om inget program har lästs in visas en dialogruta.

2. Tryck på Nytt.

Programvarutangentbordet visas.

3. Använd programvarutangentbordet för att ge det nya programmet ett namn. Tryck

på OK.

Det nya programmet visas.

en0400000676

4. Gå vidare med att lägga in instruktioner och göra klart programmet enligt

anvisningarna i Hantering av moduler på sidan 163, Hantering av rutiner på sidan

168 och Hantera instruktioner på sidan 179.

146


3 FlexPendant

3.4.6.3. Hantering av program


Översikt

I det här avsnittet beskrivs hur du utför normalhantering av befintliga robotprogram. Vi

beskriver hur du:

• skapar ett nytt program

• läser in ett befintligt program

• sparar ett program

• byter namn på ett program

• tar bort ett program

Varje task måste innehålla ett program, varken mer eller mindre.

Hur du skapar ett nytt program när det inte finns något program tillgängligt beskrivs i

avsnittet Skapa ett nytt program på sidan 146.

Skapa ett nytt program

I det här avsnittet beskrivs hur du skapar ett nytt program.

Steg

Åtgärd


2. Tryck på Task och program.

3. Tryck på Arkiv, och sedan på Nytt program

Om det redan fanns ett program inläst visas en varningsdialogruta.

• Tryck på Spara om du vill spara det öppna programmet.

• Tryck på Spara inte om du vill stänga det öppna programmet utan att spara

det, dvs. ta bort det från programminnet.

• Tryck på Avbryt om du vill lämna programmet öppet.

Läsa in ett befintligt program

I det här avsnittet beskrivs hur du läser in ett befintligt program.

Steg

Åtgärd



3. Om inget program har lästs in visas en dialogruta.

Tryck på Nytt om inget program är tillgängligt och du vill skapa ett, och fortsätt sedan

enligt anvisningarna i Skapa ett nytt program på sidan 146.

Om ett program redan är inläst trycker du på Läs in om du vill använda ett befintligt

program.

När du tryckt på Läs in visas ett filsökningsverktyg.


147

3 FlexPendant


Steg

Åtgärd

4. Använd filsökningsverktyget för att hitta den programfil som ska läsas in. Tryck

sedan på OK.

Programmet läses in och programkoden visas.

en0400000859

Spara ett program

I det här avsnittet beskrivs hur du sparar ett inläst program på styrenhetens hårddisk.

Ett inläst program sparas automatiskt i programminnet, men att spara det på styrenhetens

hårddisk innebär extra säkerhet.

Steg

Åtgärd



3. Tryck på Arkiv och välj Spara program som....


148


3 FlexPendant


Steg

Åtgärd

4. Ange namnet på filen. Tryck sedan på OK.

Programmet sparas och följande bild visas.

en0400000860

Byta namn på ett inläst program

I det här avsnittet beskrivs hur du byter namn på ett inläst program.

Steg

Åtgärd



3. Tryck på Arkiv och välj Ändra namn på program.



149

3 FlexPendant


Steg

Åtgärd

4. Använd programvarutangentbordet för att skriva filens nya namn. Tryck sedan på

OK.

Programmets namn ändras och följande bild visas.

en0400000860

Ta bort ett program

I det här avsnittet beskrivs hur du tar bort ett inläst program från styrenhetens programminne.

Observera att programmet fortfarande kan vara sparat på styrenhetens hårddisk.

Steg

Åtgärd



3. Tryck på Arkiv och välj Ta bort program.


150


3 FlexPendant


Steg

Åtgärd

4. Tryck på OK för att ta bort programmet utan att spara det.

Om du först vill spara programmet på styrenhetens hårddisk trycker du på Avbryt

och sparar programmet.

Hur du sparar programmet beskrivs i avsnittet Spara ett program på sidan 148.


en0400000860


151

3 FlexPendant

3.4.6.4. Starta program


Starta program

I det här avsnittet beskrivs hur du startar ett program för första gången eller fortsätter köra ett

program som har stoppats.

Om ditt robotsystem har fleruppgiftsalternativet (multitasking) installerat ska du även läsa

avsnittet Läsa in, köra och stoppa fleruppgiftsprogram (multitasking) på sidan 157.


1. Kontrollera att alla nödvändiga förberedelser har

gjorts på roboten och i robotcellen och att inga hinder

finns inom robotens arbetsområde.

2. Se till att det inte finns någon personal inne i

robotcellen.

3. Välj driftsläge på styrmodulen.

4. Tryck på knappen "Motorer på" på styrmodulen för att

aktivera roboten.

5. Tryck på knappen Start på FlexPendant för att starta

programmet.

6. Visas dialogrutan Återgå till bana

Om så är fallet ska du läsa avsnittet Återföra roboten

till banan.

Om inte, fortsätt nedan.

en0400000783

• A: Knappen "Motorer

på"

Knappen visas i avsnittet

Maskinvaruknappar på

sidan 57.

Fortsätta köra efter att programmet ändrats

Du kan alltid fortsätta ett program även om det har ändrats.

I automatiskt läge kan en varningsdialogruta visas för att undvika omstart av programmet om

konsekvenserna är okända.

Om du...

är säker på att ändringarna du har gjort inte står i konflikt

med robotens aktuella position och att programmet kan

fortsätta utan fara för utrustning och personal

är osäker på vilka konsekvenser dina ändringar kan ha

och vill undersöka detta ytterligare

...trycker du på...

Ja

Nej

152


3 FlexPendant


Starta om från början

I den här proceduren beskrivs hur du startar om programmet från början.

Steg

Åtgärd


2. Tryck på Felsök.

3. Tryck på Ta PP t. huvudrutin.

4. Tryck på Stäng för att avsluta programeditorn.

5. Starta programmet genom att trycka på startknappen på FlexPendant.

Begränsningar

Du kan bara köra ett program åt gången såvida systemet inte är utrustat med

fleruppgiftsalternativet (multitasking). Om så är fallet kan flera program köras samtidigt.

Om robotsystemet träffar på fel i programkoden medan programmet körs stoppas

programmet och felen loggas i händelseloggen.


153

3 FlexPendant

3.4.6.5. Köra programmet från en viss instruktion


Köra programmet från en viss instruktion

I det här avsnittet beskrivs hur du kör programmet från en viss instruktion.

Steg

Åtgärd



3.

en0400000868

Tryck på det programsteg där du vill starta, och tryck sedan på Ta PP till markör.

xx

Se till att inga människor finns inom robotens arbetsområde.

VARNING! Innan du kör roboten ska du läsa säkerhetsinformationen i avsnittet

FARA - Flytt av manipulatorer kan vara förenat med livsfara! på sidan 18.

154


3 FlexPendant


Steg

Åtgärd

4. Tryck på maskinvaruknappen Start på FlexPendants (se E på bilden nedan).

en0300000587


155

3 FlexPendant

3.4.6.6. Stoppa program

3.4.6.6. Stoppa program

Stoppa program

Om ditt robotsystem har fleruppgiftsalternativet (multitasking) installerat ska du även läsa

avsnittet Läsa in, köra och stoppa fleruppgiftsprogram (multitasking) på sidan 157.

Steg

Åtgärd

1. Kontrollera att den pågående operationen är i ett sådant läge att den kan avbrytas.

2. Se till att det är säkert att stoppa programmet.

3. Tryck på maskinvaruknappen Stop på FlexPendant.

Knappen visas i avsnittet Maskinvaruknappar på sidan 57.

FARA!

Använd inte stoppknappen i en nödsituation. Använd nödstoppknappen.

När du stoppar ett program med stoppknappen slutar inte roboten att röra sig omedelbart.

156


3 FlexPendant

3.4.6.7. Läsa in, köra och stoppa fleruppgiftsprogram (multitasking)


Översikt

I ett fleruppgiftssystem kan du köra ett eller flera program parallellt, till exempel i en

multimove-cell med mer än en robot där varje robot kan ha en egen uppgift och ett eget

program.

För generall information om programhantering läser du avsnittet Hantering av program på

sidan 147.

TIPS!

Vill du veta mer om task och program Dessa begrepp beskrivs i avsnittet Strukturen hos en

RAPID-tillämpning på sidan 305.

Manuell inställning av task

Task måste ställas in för att fungera som planerat. Normalt ställs alla task in vid leverans. Du

gör inställningarna för task genom att definiera systemparametrar av typen Controller. Se

avsnittet Konfiguration av systemparametrar på sidan 221 om du vill se hur du konfigurerar

systemparametrar, eller Technical reference manual - System parameters för information om

parametrarna.

Du behöver detaljerad information för att ställa in task manuellt. Läs anläggnings- eller

celldokumentationen för mer information.

Så här körs task

Task kan defineras som normala, statiska eller semistatiska. Statiska och semistatiska task

startas automatiskt så snart ett program läses in.

Normala task startas när du trycker på startknappen på FlexPendant och stoppas när du

trycker på stoppknappen.

Begreppen statiskt, semistatiskt och normalt beskrivs i Technical reference manual - System

parameters.

Läsa in, köra och stoppa fleruppgiftsprogram

I det här avsnittet beskrivs hur du läser in, kör och stoppar fleruppgiftsprogram.

Steg

Åtgärd

1. Se till att det finns fler än en inställd task. Detta görs med hjälp av systemparametrar.

Se avsnittet Läsa in, köra och stoppa fleruppgiftsprogram (multitasking) på sidan

157.

2. Läs in program för respektive task med hjälp av programeditor. Hur du gör det

beskrivs i avsnittet Läsa in ett befintligt program på sidan 147.

3. Om en eller flera task ska avaktiveras använder du snabbmenyn för detta. Se

avsnittet Snabbmeny, körsätt på sidan 265.

Avmarkering av task kan bara göras i manuellt läge. När du växlar till automatiskt

läge visas en varningsruta som säger att inte alla task är markerade för körning.

4. Starta programexekveringen genom att trycka på startknappen. Alla aktiva task

startas.

5. Stoppa programexekveringen genom att trycka på stoppknappen. Alla aktiva task

stoppas.


157

3 FlexPendant


Så här läser du in ett program för en task

I det här avsnittet beskrivs hur du läser in ett program för en task i ett fleruppgiftssystem. Det

förutsätts att alla task har konfigurerats.

Steg

Åtgärd



3. Tryck på den task du vill läsa in ett program för.

4. På menyn Arkiv trycker du på Läs in program....

Om du vill öppna ett program i en annan mapp letar du rätt på den mappen och

öppnar den. Detta beskrivs i avsnittet FlexPendant Explorer på sidan 74.

Fildialogrutan visas.

5. Tryck på det program du vill läsa in och sedan på OK.

6. Tryck på Stäng för att stänga programeditorn.

Visa fleruppgiftsprogram

I det här avsnittet beskrivs hur du öppnar och visar olika task i ett fleruppgiftssystem. Genom

att visa alla program parallellt sparar du tid när du växlar mellan dem.

Steg

Åtgärd


En lista med task visas.

2. Tryck för att välja en task och tryck sedan på OK.

Vald task öppnas och programkoden visas.

3. Om du vill öppna en vy med en annan task upprepar du stegen 1 och 2.

158


3 FlexPendant

3.4.6.8. Ta bort program från minnet


Översikt

När du tar bort ett program i en task tas det inte bort från styrenhetens hårddisk utan bara från

programminnet.

När du växlar mellan program tas det tidigare använda programmet bort från programminnet,

men det tas inte bort från hårddisken om det sparats där.

Hur du sparar ditt arbete beskrivs i avsnittet Spara ditt RAPID-program på sidan 189.

Ta bort program från minnet

I det här avsnittet beskrivs hur du tar bort program från programminnet.

Steg

Åtgärd



3. Tryck på Arkiv.

en0400000678


159

3 FlexPendant


Steg

Åtgärd

4. Tryck på Ta bort program....

VARNING! Nyligen gjorda programändringar kommer inte att sparas.

en0400000853


Om du inte vill förlora information om programändringar använder du Spara

program innan du tar bort programmet. Hur du sparar ditt arbete beskrivs i avsnittet

Spara ditt RAPID-program på sidan 189.

160


3 FlexPendant

3.4.6.9. Ta bort program från harddisken

3.4.6.9. Ta bort program från harddisken

Översikt

Program tas bort via FlexPendant Explorer eller en FTP-klient. När du tar bort program från

styrenhetens hårddisk påverkas inte det program som för tillfället finns i programminnet.

Ta bort program med FlexPendant Explorer

Program kan tas bort med hjälp av FlexPendant Explorer på ABB-menyn. Detta beskrivs i

avsnittet FlexPendant Explorer på sidan 74.


161

3 FlexPendant

3.4.6.10. Visa en modul

3.4.6.10. Visa en modul

Visa en modul

I det här avsnittet beskrivs hur du visar en befintlig programmodul. Hur du hanterar moduler

(skapar, läser in, sparar, byter namn på och tar bort) beskrivs i avsnittet Hantering av moduler



1. På menyn ABB trycker du på

Programeditor.

2. Tryck på Moduler.

Alla tillgängliga moduler visas.

3. Tryck på namnet på den modul du vill se

och tryck sedan på Visa moduler för att

visa dess innehåll.

Om du vill leta efter andra moduler i

systemet beskrivs i detta avsnittet

Hantering av moduler på sidan 163.

162


3 FlexPendant

3.4.6.11. Hantering av moduler


Översikt

Skapa en ny modul

I det här avsnittet beskrivs hur du hanterar programmoduler. dvs.:

• skapa en ny modul

• läsa in en befintlig modul

• spara en modul

• byta namn på en modul

• ta bort en modul

Hur du hittar en viss modul och hur du visar dess innehåll beskrivs i avsnittet Visa en modul


I det här avsnittet beskrivs hur du skapar en ny modul.

Steg Åtgärd



3. Tryck på Arkiv, och sedan på Ny modul

en0400000688

4. Tryck på ABC...och använd programvarutangentbordet för att skriva in den nya

modulens namn. Tryck sedan på OK för att stänga programvarutangentbordet.


163

3 FlexPendant


Steg

Åtgärd

5. Välj vilken typ av modul du ska skapa:

• Program

• System

Tryck sedan på OK .

Skillnaderna mellan modultyperna beskrivs i avsnittet Strukturen hos en RAPIDtillämpning


Läsa in en befintlig modul

I det här avsnittet beskrivs hur du läser in en befintlig modul.

Steg

Åtgärd



3. Tryck på Arkiv, och sedan på Läs in modul

en0400000689

Leta rätt på den modul som ska läsas in. Detta beskrivs i avsnittet FlexPendant

Explorer på sidan 74.

4. Tryck på OK för att läsa in den valda modulen.

Modulen är inläst.

Spara en modul

I det här avsnittet beskrivs hur du sparar en modul.

Steg

Åtgärd



164


3 FlexPendant


Steg

Åtgärd

3. Tryck på Arkiv, och sedan på Spara modul som...

en0400000690

4. Tryck på det föreslagna filnamnet och använd programvarutangentbordet för att

skriva modulens namn. Tryck sedan på OK.

5. Använd filsökningsverktyget för att gå till den plats där du vill spara modulen. Detta

beskrivs i avsnittet FlexPendant Explorer på sidan 74. Standardplatsen är

styrenhetens disk.

Tryck sedan på OK .

Modulen är sparad.

Byta namn på en modul

I det här avsnittet beskrivs hur du byter namn på en modul.

Steg

Åtgärd



3. Tryck på Arkiv, och sedan på Ändra namn på modul


4. Använd programvarutangentbordet för att skriva modulens namn. Tryck sedan på

OK.

Ta bort en modul

I det här avsnittet beskrivs hur du tar bort en modul.

Steg

Åtgärd




165

3 FlexPendant


Steg

Åtgärd

3. Tryck på Arkiv, och sedan på Ta bort modul


4.

xx

Modulen kommer att tas bort i FlexPendant men inte från styrenhetens disk.

5. Tryck på OK för att ta bort modulen utan att spara den.

Om du först vill spara modulen trycker du på Avbryt och sparar modulen.

Hur du sparar modulen beskrivs i avsnittet Spara en modul på sidan 164.

166


3 FlexPendant

3.4.6.12. Visa en rutin

3.4.6.12. Visa en rutin

Visa en rutin

I det här avsnittet beskrivs hur du hittar och visar en befintlig rutin. Hur du hanterar rutiner

(skapar nya, definierar parametrar, kopierar och ändrar deklarationen) beskrivs i avsnittet

Hantering av rutiner på sidan 168.


1. På menyn ABB trycker du på

Programeditor.

2. Tryck på Rutiner.

Alla tillgängliga rutiner visas.

3. Tryck på den rutin du vill se och tryck

sedan på Visa rutin för att visa dess

innehåll.

Om inget program är tillgängligt måste du

skapa ett nytt eller läsa in ett befintligt.

Hur du gör detta beskrivs i avsnittet

Hantering av rutiner på sidan 168.

Hur du letar efter andra rutiner i systemet

beskrivs i avsnittet Hantering av rutiner



167

3 FlexPendant

3.4.6.13. Hantering av rutiner


Översikt

Skapa en ny rutin

I det här avsnittet beskrivs hur du hanterar programrutiner. dvs.:

• skapar en ny rutin

• skapar en kopia av en rutin

• ändrar deklarationen av en rutin

• tar bort en rutin

Hur du visar en viss rutin och dess innehåll beskrivs i avsnittet Visa en rutin på sidan 167.

I det här avsnittet beskrivs hur du skapar en ny rutin, anger deklarationen och lägger till den

i en modul.

Steg

Åtgärd



3. Tryck på Arkiv, och sedan på Ny rutin

En ny rutin skapas och visas med standarddeklarationsvärden.

en0400000692

4. Tryck på ABC... och använd programvarutangentbordet för att skriva in den nya

rutinens namn. Tryck sedan på OK.

5. Välj typ av rutin:

• Procedur: används för en normal rutin utan returvärde

• Funktion används för en normal rutin med returvärde

• Fälla: används för en avbrottsrutin

168


3 FlexPendant


Steg

Åtgärd

6. Behöver du använda parametrar

Vid JA: tryck på ... och följ anvisningarna i avsnittet Definiera parametrar i en ny rutin


Vid NEJ: fortsätt med nästa steg.

7. Välj vilken modul rutinen ska läggas in i.

8. Tryck på kryssrutan och välj Lokal deklaration.

En lokal rutin kan bara användas i den valda modulen.


Definiera parametrar i en ny rutin

I det här avsnittet beskrivs hur du definierar parametrar i en ny rutin.

Steg

Åtgärd

1. I rutindeklarationen trycker du på ... för att definiera parametrar.

En lista med definierade parametrar visas.

en0400000693


169

3 FlexPendant


Steg

Åtgärd

2. Om inga parametrar visas trycker du på Ny... för att visa den nya parametern.

en0400000695

3. Tryck på menyerna för att ange värden:

• ABC för att använda programvarutangentbordet och skriva in den nya

parameterns namn. Tryck sedan på OK.

• ... för att välja datatyp för funktionstypen.

• Alternativ ... om parametern har fördefinierade alternativvärden, t.ex. PÅ

eller AV. Gäller bara valfria parametrar, inte obligatoriska parametrar.

• Obligatorisk-kryssrutan om parametern är obligatorisk.

• Läge för att definiera indata eller indata/utdata.

170


3 FlexPendant


Steg

Åtgärd

4. Tryck på OK för att bekräfta alla val och återgå till listan med definierade parametrar.

en0400000696

Skapa en kopia av en rutin

I det här avsnittet beskrivs hur du skapar en kopia av en rutin.

Steg

Åtgärd



3. Markera rutinen genom att trycka på den.

4. Tryck på Arkiv, och sedan på Skapa kopia

Den nya rutinen visas. Den nya rutinen får samma namn som originalet med

tillägget kopia.

5. Gör de ändringar som behövs i deklarationen för kopian av rutinen. Tryck sedan på

OK.

Hur du gör alla deklarationer beskrivs i avsnittet Skapa en ny rutin på sidan 168.

Ändra deklarationen av en rutin

I det här avsnittet beskrivs hur du ändrar deklarationen av en rutin.

Steg

Åtgärd




4. Tryck på Arkiv, och sedan på Ändra deklaration


171

3 FlexPendant


Steg

Åtgärd

5. Ändra deklarationsvärden för rutinen. Tryck sedan på OK.

Deklarationsinställningarna beskrivs i avsnittet Skapa en ny rutin på sidan 168.

Ta bort en rutin

I det här avsnittet beskrivs hur du tar bort en rutin.

Steg

Åtgärd




4. Tryck på Arkiv, och sedan på Ta bort rutin


5. Tryck på:

• OK om du vill ta bort rutinen utan att spara ändringarna.

• Avbryt om du inte vill ta bort rutinen.

172


3 FlexPendant

3.4.6.14. Köra en viss rutin


Översikt

Köra en viss rutin

Om du vill köra en viss rutin måste du först visa rutinen, vilket beskrivs i avsnittet Visa en

rutin på sidan 167.

I det här avsnittet beskrivs hur du kör en viss rutin i manuellt läge.

Steg Åtgärd



en0400000868

3. Om du vill välja en normal rutin trycker du på Ta PP t. rutin för en lista med alla

rutiner. Tryck på en för att välja den och sedan på OK.


173

3 FlexPendant


Steg

Åtgärd

4. Om rutinen är en servicerutin trycker du på Anr. servicerutin för en lista med

servicerutiner. Tryck på den rutin du vill köra och sedan på Gå till.

en0400000885

5. Om rutinen lästes in ordentligt trycker du på Start på FlexPendant.

174


3 FlexPendant

3.4.6.15. Spegla program, moduler eller rutiner


Spegling

Med spegling skapas en kopia av ett program, en modul eller en rutin med alla positioner

speglade i ett särskilt spegelplan. I allmänhet speglas alla data som används i originalet.

Spegling av data påverkar enbart initialvärdet, dvs. eventuella aktuella värden ignoreras.

Speglingsfunktionen kan användas på alla program, moduler och rutiner.

Spegla en rutin

I det här avsnittet beskrivs hur du speglar en rutin.

Steg

Åtgärd


2. Tryck på Redigera och därefter på Spegla.

3. Definiera spegeln

• Tryck på menyn Modul för att välja den modul den rutin som ska speglas

används i.

• Tryck på menyn Rutin för att välja den rutin du vill spegla.

• Tryck på ... för att öppna programvarutangentbordet och namnge den nya

rutinen.

4. Om du vill definiera typ av spegel trycker du på Avancerade alternativ, i annat fall

fortsätter du till nästa steg.

Definiera typ av spegel:

• Avmarkera kryssrutan Basspegel.

• Tryck på ... till höger om Arbetsobjekt för att välja den arbetsobjektkoordinatsystem

alla positioner som ska speglas är relaterade till.

• Tryck på ... till höger om Spegelplan för att välja det spegelplan alla

positioner ska speglas i.

• Tryck på menyn Speglingsaxel för att ange speglingsorientering, x eller y.

• Tryck på OK för att spara de avancerade alternativen.



6. Tryck på Ja om du vill använda den valda spegeln på rutinen, eller på Nej om du vill

avbryta.

Spegla en modul eller ett program

I det här avsnittet beskrivs hur du speglar en modul eller ett program.

Steg

Åtgärd


2. Tryck på Redigera och därefter på Spegla.

3. Definiera spegeln

• Tryck på menyn Modul för att välja den modul som ska speglas.

• Tryck på ... för att öppna programvarutangentbordet och namnge den nya

modulen eller det nya programmet.


175

3 FlexPendant


Steg

Åtgärd

4. Om du vill definiera typ av spegel trycker du på Avancerade alternativ, i annat fall

fortsätter du till nästa steg.

Definiera typ av spegel:

• Avmarkera kryssrutan Basspegel.

• Tryck på ... till höger om Arbetsobjekt för att välja det arbetsobjektkoordinatsystem

alla positioner som ska speglas är relaterade till.

• Tryck på ... till höger om Spegelplan för att välja det spegelplan alla

positioner ska speglas i.

• Tryck på menyn Speglingsaxel för att ange speglingsorientering, x eller y.

• Tryck på OK för att spara de avancerade alternativen.



6. Tryck på Ja om du vill använda den valda spegeln på modulen, eller på Nej om du

vill avbryta.

176


3 FlexPendant

3.4.6.16. Stänga av backup-batteriet under transport


Översikt

Det går att stänga av backup-batteriet för det seriella mätkortet för att spara batterikraft vid

transport och lagring. Funktionen återställs när systemet slås på igen. Varvräknarna förloras

och måste uppdateras men kalibreringsvärdena kommer att finnas kvar.

Stänga av backup-batteri

I det här avsnittet beskrivs hur du stänger av backup-batteriet för det seriella mätkortet.


1. På menyn ABB trycker du

på Programeditor.

2. I programeditorn trycker du

på Felsök.

3. Tryck på Anr.

servicerutin.

4. Tryck på Bat_Shutdown

och sedan på Gå till.

en0400000868

en0400000885


177

3 FlexPendant



5. Backup-batteriet för det

seriella mätkortet är nu

avstängt.

Flytta roboten till önskad

position om det inte redan

är gjort och stäng av

systemet.

6. Vid omstarten flyttar du

roboten till önskad

kalibreringsposition och

uppdaterar varvräknarna.

Det går fortfarande att flytta roboten men

varvräknarvärden kommer inte att sparas.

Hur du stänger av systemet beskrivs i avsnittet

Översikt över omstart på sidan 243

Hur du uppdaterar varvräknarna beskrivs i avsnittet

Uppdatera varvräknare med FlexPendant på sidan

204.

178


3 FlexPendant

3.4.6.17. Hantera instruktioner


Översikt

Instruktioner används i, och kan läggas till i, program och/eller delar därav, t.ex. moduler och

rutiner.

Ett stort antal instruktioner är tillgängliga, och en lista över dessa finns i RAPID reference

manual - part 1, Instructions A-Z. Den grundläggande proceduren för att lägga till

instruktioner är dock lika för alla.

Så här lägger du till instruktioner...

I det här avsnittet beskrivs de första stegen för att lägga till instruktioner i program, moduler

och rutiner.

Steg

Åtgärd


Programmet i task MAIN visas.

Om du har fler än ett program visas en lista med program. Tryck i så fall för att välja

program.

2. Om du vill lägga till en instruktion i:

• ett program följer du anvisningarna i avsnittet Lägga till instruktioner på sidan

180.

• en modul följer du anvisningarna i avsnittet ...till moduler på sidan 179.

• en rutin följer du anvisningarna i avsnittet ... till rutiner på sidan 179.

...till moduler

I det här avsnittet beskrivs hur du lägger till instruktioner i moduler.

Steg

Åtgärd


2. Tryck på den modul du vill lägga till instruktionen i.

3. Tryck på Visa modul.

4. Tryck på den rutin instruktionen ska läggas till i genom att trycka på den.

5. Följ anvisningarna i Lägga till instruktioner på sidan 180.

... till rutiner

I det här avsnittet beskrivs hur du lägger till instruktioner i rutiner.

Steg

Åtgärd


2. Tryck på den rutin du vill lägga till instruktionen i.

3. Tryck på Visa rutin.

4. Följ anvisningarna i avsnittet Lägga till instruktioner på sidan 180.


179

3 FlexPendant


Lägga till instruktioner

I det här avsnittet beskrivs hur du lägger till instruktioner. En lista över alla instruktioner finns

i RAPID reference manual - part 1, Instructions A-Z.

Steg

Åtgärd

1. Tryck för att markera den instruktion under vilken du vill lägga till en ny instruktion.

2. Tryck på Lägg till instruktion.

En kategori med instruktioner visas.

en0400000697

Det finns ett stort antal instruktioner tillgängliga, och de är indelade i olika kategorier.

Standardkategorin är Common, där de vanligaste instruktionerna återfinns.

Du kan skapa tre personliga listor med hjälp av systemparametrarna av typen

Plocklista för vanligastei avsnittet Kommunikation mellan människa och maskin.

Systemparametrarna beskrivs i Technical reference manual - System parameters.

3. Tryck på Common för att visa en lista med tillgängliga kategorier.

Du kan också trycka på Föregående/Nästa nedtill i listan med instruktioner för att

gå till nästa/föregående kategori.

180


3 FlexPendant


Ändra instruktionsargument

I det här avsnittet beskrivs hur du ändrar instruktionsargument.

Steg

Åtgärd

1. Tryck på den instruktion du vill ändra.

en0400000699

2. Tryck på Redigera.

en0400000701


181

3 FlexPendant


Steg

Åtgärd

3. Tryck på Ändra vald.

Beroende på typ av instruktion har argumenten olika datatyper. Använd

programvarutangentbordet för att ändra strängvärden eller fortsätta till nästa steg för

andra datatyper eller instruktioner med flera argument.

en0400000702

4. Tryck på det argument som ska ändras.

Ett antal alternativ visas.

en0400000703

182


3 FlexPendant


Steg

Åtgärd

5. Tryck på en befintlig datainstans för att välja den och tryck sedan på OK för att

slutföra, eller tryck på Infoga uttryck... för att ändra en viss datainstans och fortsätta

till nästa steg.


6. I det här steget beskrivs bara hur du infogar uttryck.

en0400000704

Ändra längden på uttrycket genom att trycka på knapparna till höger:

• Pilar: stega bakåt och framåt i uttrycket.

• + för att lägga till uttryck. Tryck på det nya uttrycket för att definiera det.

• - för att ta bort uttrycket.

• () för att sätta en parentes runt det markerade uttrycket.

• (o) för att ta bort en parentes.

Tryck på:

• Nytt om du vill skapa en ny datadeklaration, dvs. lägga till en datadeklaration

som tidigare inte använts. Detta beskrivs i avsnittet Ny datadeklaration på

sidan 184.

• Visa om du vill ändra vy eller datatyp. Detta beskrivs i avsnittet Ändra datatyp


• ABC om du vill visa programvarutangentbordet.

• OK om du vill bekräfta alla gjorda inmatningar.

• Avbryt om du vill återgå utan att spara ändringarna.

TIPS!

Om du trycker två gånger på en instruktion startas automatiskt ändring av valt alternativ. Om

du trycker två gånger på ett instruktionsargument startas automatiskt argumenteditorn.


183

3 FlexPendant


Ny datadeklaration

I det här avsnittet beskrivs hur du skapar en ny datadeklaration.

Steg

Åtgärd

1. I vyn Infoga uttryck trycker du på Nytt.

en0400000705

2. Tryck på:

• ... om du vill visa programvarutangentbordet och ändra datatypens namn.

• Tryck på menyn Scope för att välja mellan global och lokal datatyp.

• Tryck på menyn Lagringstyp för att välja om datatypen ska lagras som

variabel, persistent eller konstant.

• Tryck på menyn Modul för att välja vilken modul datatypen ska gälla för.

• Tryck på menyn Rutin för att välja vilken rutin datatypen ska gälla för.

• Tryck på menyn Dimension för att ange storleken på matrisen om datatypen

ska vara en matris.

• Om ett värde valts för Dimension trycker du på ... för att ange

matrisstorleken. Se Vad är en datamatris på sidan 307

3. När du gjort alla val trycker du på OK.

En dialogruta visas där du ombeds tillåta återställning av programpekaren och

tillämpning av alla ändringar:

• Tryck på Ja om du vill fortsätta.

• Tryck på Nej om du vill återgå till datatypvyn utan att återställa

programpekaren och tillämpa ändringarna.

184


3 FlexPendant


Ändra datatyp

I det här avsnittet beskrivs hur du ändrar datatyp.

Steg

Åtgärd

1. I vyn Infoga uttryck trycker du på Visa och sedan på Ändra datatyp. Följande bild

visas:

en0400000706

2. Tryck på önskad datatyp för att välja den och sedan på OK.

Kopiera och klistra in instruktioner eller argument

I det här avsnittet beskrivs hur du klistrar in instruktioner eller argument.

Steg

Åtgärd




program.

2. Tryck på Redigera.

3. Tryck på det argument eller den instruktion du vill kopiera och sedan på Kopiera.

4. Placera markören på instruktionen ovanför den plats där du vill klistra in

instruktionen eller argumentet, eller tryck på det argument eller den instruktion du

vill ändra och tryck på Klistra in.


185

3 FlexPendant


Klippa ut en instruktion

I det här avsnittet beskrivs hur du klipper ut en instruktion.

Steg

Åtgärd




program.

2. Tryck för att välja den instruktion du vill klippa ut och tryck sedan på Redigera.

3. Tryck på Klipp ut.

Ändra rörelseläge för en rörelseinstruktion

I det här avsnittet beskrivs hur du ändrar rörelseläge för en rörelseinstruktion.

Steg

Åtgärd




program.

2. Tryck för att välja den rörelseinstruktion du vill ändra och tryck sedan på Redigera.

3. Tryck på Ändra till Joint eller Ändra till Linear.

Ändringen utförs.

Kommentera instruktionsrader

I det här avsnittet beskrivs hur du kommenterar eller tar bort kommentar från en

instruktionsrad. En kommenterad rad hoppas över vid programexekvering.

Steg

Åtgärd




program.

2. Tryck på den rad du vill kommentera eller avkommentera och tryck sedan på

Kommentarrad eller Ej kommentarrad.

186


3 FlexPendant

3.4.6.18. Exempel: Lägga till rörelseinstruktioner

3.4.6.18. Exempel: Lägga till rörelseinstruktioner

Översikt

I det här exemplet kommer du att skapa ett enkelt program som får roboten att röra sig i en

fyrkant. Du behöver fyra rörelseinstruktioner för att färdigställa det här programmet.

A

B

C

en0400000801

A

B

C

Startpunkt

Robotrörelse med hastighetsdata v50 = hastighet 50 mm/s

Zon z50 = (50 mm)

Lägga till rörelseinstruktioner

I det här avsnittet beskrivs hur du lägger till rörelseinstruktioner.


1. Jogga roboten till startpunkten. Tips: Använd bara joystickrörelserna

vänster-höger/upp-ner för att jogga i en

fyrkant.

2. I programeditorn trycker du på Lägg till

instruktion.

3. Tryck på MoveL för att infoga en MoveL

instruktion.

4. Upprepa detta för de två följande

positionerna i fyrkanten.

Resultat

Din programkod bör se ut så här:

Proc main()

MoveL *, v50, z50, tool0;




End Proc;


187

3 FlexPendant

3.4.6.19. Dölja deklarationer i programkod

3.4.6.19. Dölja deklarationer i programkod

Deklarationer

Dölja deklarationer

Programdeklarationer kan döljas för att göra programkoden mer lättläst.

I det här avsnittet beskrivs hur du döljer eller visar deklarationer.

Steg

Åtgärd

1. På menyn ABB trycker du på Programeditor för att visa ett program.

2. Tryck på Dölj deklarationer för att dölja deklarationer.

Tryck på Visa deklarationer för att visa deklarationer.

188


3 FlexPendant

3.4.6.20. Spara ditt RAPID-program


Procedur

I det här avsnittet beskrivs hur du sparar ett RAPID-program.

Steg

Åtgärd

1. I programeditorn trycker du på Task och program.

en0400000860

En giltig task visas.


189

3 FlexPendant


Steg

Åtgärd

2. Tryck på Arkiv.

en0400000678

3. Tryck på Spara program som...

en0400000861

Hantering av filer och mappar beskrivs i avsnittet FlexPendant Explorer på sidan 74.

190


3 FlexPendant


Steg

Åtgärd

4. Om du vill skriva över ett befintligt program trycker du på det gamla programnamnet.

Tryck på OK.

xx

VARNING!

Det befintliga programmet kommer att raderas!

5. Om du vill ange ett filnamn trycker du på ABC... för att ta fram


en0300000491

6. Namnge filen och tryck sedan på OK.


191

3 FlexPendant

3.4.6.21. Trimma utan rörelse

3.4.6.21. Trimma utan rörelse

Översikt

Istället för att stega till varje position du vill ändra kan du jogga till den nya positionen och

direkt ändra motsvarande positionsargument i instruktionen.

Använd denna metod om du känner ditt robotprogram väl och den nya positionen är känd.

Använd inte denna metod för att ändra orienteringsvärden.


Ändring av programmerade positioner kan väsentligt ändra robotens rörelsemönster.

Se alltid till att alla ändringar är säkra för både utrustning och personal.

Trimma utan rörelse

Steg

Åtgärd


2. Stoppa programmet, om det är igång.

3. I fönstret Joggning väljer du samma arbetsobjekt och verktyg som används i

instruktionen.

4. Jogga till den nya positionen.

5. Tryck på positionsargumentet för den instruktion du vill ändra.

6. Tryck på Ändra läge.


7. Tryck på Ändra om du vill använda den nya positionen eller på Avbryt om du vill

behålla originalpositionen.

8. Upprepa steg 3 till 6 för varje positionsargument du vill ändra.



Du kan bara ändra argument för instruktioner som har fler än ett argument.

Knappen Ändra läge är avaktiverad tills du väljer ett positionsargument.

Maximal rörelse eller ändring av orienteringen kan vara begränsad av systemkonstruktionen.

Läs anläggnings- eller celldokumentationen för mer information.

Om en namngiven position ändras påverkas alla andra instruktioner som använder den

positionen.

192


3 FlexPendant

3.4.6.22. Trimma med rörelse

3.4.6.22. Trimma med rörelse

Översikt

Använd denna procedur för att trimma in ett enstaka positionsargument för instruktioner som

MoveL och MoveJ eller enskilda positionsarguments för instruktioner som MoveC och flytta

roboten till alla positioner som ska trimmas in.


Ändring av programmerade positioner kan väsentligt ändra robotens rörelsemönster.

Se alltid till att alla ändringar är säkra för både utrustning och personal.

Trimma med rörelse



2. Stoppa programmet, om det är igång.

3. Stega programmet så att roboten eller extern axel når

den position du vill ändra.

4. Jogga roboten eller den externa axeln till den nya

positionen eller ändra orientering.



6. Tryck på Ändra om du vill använda den nya

positionen eller på Avbryt om du vill behålla

originalpositionen.

7. Upprepa steg 3 till 6 för varje positionsargument du

vill ändra.


Om instruktionen eller

proceduranropet har fler än

ett positionsargument

fortsätter du att stega så att

varje position i argumenten

nås.

Arbetsobjekt och verktyg för

den instruktion vars

argument du vill ändra väljs

automatiskt för joggning.

TIPS!

Vill du veta hur du kan trimma in positioner snabbare

Läs avsnittet Trimma utan rörelse på sidan 192 för mer information.


Knappen Ändra läge är avaktiverad tills du når en instruktion som har positionsargument.

Maximal rörelse eller ändring av orienteringen kan vara begränsad av systemkonstruktionen.

Läs anläggnings- eller celldokumentationen för mer information.

Om en namngiven position ändras påverkas alla andra instruktioner som använder den

positionen.


193

3 FlexPendant

3.4.7.1. Vad sparas vid en säkerhetskopiering

3.4.7. Säkerhetskopiering och återställning


Allmänt

När du gör en säkerhetskopiering eller återställer en tidigare gjord säkerhetskopia innefattar

detta bara vissa data. I det här avsnittet beskrivs detta.

Vad kommer att sparas

Säkerhetskopieringsfunktionen sparar alla systemparametrar, systemmoduler och

programmoduler i ett sammanhang.

Dessa data sparas i en katalog som användaren anger. Katalogen är indelad i fyra

underkataloger: Backinfo, Home, Rapid och Syspar. System.xml sparas också i../backup

(rotkatalogen) och innehåller användarinställningar.

Backinfo

innehåller filerna backinfo.txt, key.id, program.id och system.guid, template.guid samt

keystr.txt.

Återställningsdelen använder backinfo.txt när systemet återställs. Denna fil får aldrig ändras

av användaren! Filerna key.id och program.id kan användas för att med hjälp av

RobotStudio Online återskapa ett system med samma inställningar som det säkerhetskopierade

systemet. system.guid används för att identifiera det unika system säkerhetskopieringen

utfördes på. system.guid och/eller template.guid används vid återställning för att kontrollera

att säkerhetskopian läses in i rätt system. Om system.guid och/eller template.guid inte

stämmer överens informeras användaren.

en0400000916

Home

Rapid

SysPar

en kopia av filerna i katalogen HOME.

innehåller en underkatalog för varje task som konfigurerats. Varje task har en katalog för

programmoduler och en för systemmoduler.

Den första katalogen innehåller alla installerade moduler. Mer information om inläsning av

moduler och program finns i Technical reference manual - System parameters.

innehåller konfigurationsfilerna.

194


3 FlexPendant


Vad kommer inteatt sparas

Några saker sparas inte vid en säkerhetskopiering, och det är viktigt att vara medveten om

detta för att kunna spara dessa saker separat:

• Miljövariabeln RELEASE: pekar ut aktuellt systempaket. Systemmoduler inlästa med

RELEASE: som sökvägar, sparas inte vid säkerhetskopiering.

• Aktuellt värde på ett PERS-objekt i en installerad modul sparas inte vid en

säkerhetskopiering.


195

3 FlexPendant

3.4.7.2. Säkerhetskopiera systemet


När behöver jag göra det

ABB rekommenderar att du gör en säkerhetskopiering:

• innan du installerar ny RobotWare.

• innan du gör några stora ändringar i instruktioner och/eller parametrar så att du kan

återgå till tidigare inställning.

• efter att du gjort stora ändringar i instruktioner och/eller parametrar och testar de nya

inställningarna för att kunna behålla den nya lyckade inställningen.

Säkerhetskopiera systemet

I det här avsnittet beskrivs hur dusäkerhetskopierar systemet.

Steg

Åtgärd

1. Tryck på menyn ABB och sedan på Backup Restore.

2. Tryck på Säkerhetskopiera systemet.

xx0300000440

196


3 FlexPendant


Steg

Åtgärd

3. Är den säkerhetskopieringssökväg som visas den korrekta

Vid JA: Tryck på Säkerhetskopiera för att göra en säkerhetskopiering till vald

katalog. En säkerhetskopieringsfil namngiven efter dagens datum skapas.

Vid NEJ: Tryck på ... till höger om säkerhetskopieringssökvägen och välj katalog.

Tryck därefter på Säkerhetskopiera. En säkerhetskopieringsfil namngiven efter

dagens datum skapas.

xx0300000441


197

3 FlexPendant

3.4.7.3. Återställa systemet


När behöver jag göra det

ABB rekommenderar att du gör en återställning:

• om du misstänker att programfilen är skadad.

• om ändringar som gjorts i instruktioner och/eller parametrar visar sig vara mindre

lyckade och du vill återgå till tidigare inställningar.

Vid återställningen ersätts alla systemparametrar och alla moduler från

säkerhetskopieringskatalogen läses in.

Katalogen Home kopieras tillbaka till det nya systemets HOME-katalog under varmstarten.

Återställa systemet

I det här avsnittet beskrivs hur du återställer systemet.

Steg

Åtgärd

1. På menyn ABB trycker du på Backup Restore.

2. Tryck på Återställ system.

xx0300000440

198


3 FlexPendant


Steg

Åtgärd

3. Är den säkerhetskopieringskatalog som visas den korrekta

Vid JA: Tryck på Återställ för att utföra återställningen. Återställningen utförs och

systemet varmstartas automatiskt.

Vid NEJ: Tryck på ... till höger om säkerhetskopieringskatalogen och välj katalog.

Tryck sedan på Återställ. Återställningen utförs och systemet varmstartas

automatiskt.

xx0300000442


199

3 FlexPendant

3.4.7.4. Viktigt vid säkerhetskopiering!

3.4.7.4. Viktigt vid säkerhetskopiering!

Allmänt

När du utför en säkerhetskopiering eller återställer en tidigare säkerhetskopiering finns det

några saker du måste tänka på. Några av dessa listas nedan.

BACKUP-katalogen

En lokal standardkatalog för säkerhetskopiering, BACKUP, skapas automatiskt av systemet.

Vi rekommenderar att du använder denna katalog när du sparar säkerhetskopior! Sådana

säkerhetskopior kopieras inte till katalogen HOME vid följande säkerhetskopieringar.

Ändra aldrig namnet på katalogen BACKUP.

Ändra heller aldrig namnet på själva säkerhetskopieringen till BACKUP, eftersom detta

skulle skapa en konflikt med denna katalog.

När går det att göra en säkerhetskopiering

Det går att göra en säkerhetskopiering av ett system under programexekvering. Om du gör

det finns det några begränsningar:

• Du kan inte starta program, läsa in program, läsa in moduler, stänga program eller ta

bort moduler medan säkerhetskopieringen utförs. RAPID-instruktionerna Load och

StartLoad kan dock användas.

Vad händer vid en säkerhetskopiering

Förutom det uppenbara, dvs. att en säkerhetskopiering görs, händer några saker till vid

säkerhetskopiering:

• Bakgrunds-task fortsätter att exekveras under säkerhetskopieringen.

Duplicerade moduler

Säkerhetskopieringskommandot utför ingen sparåtgärd. Detta innebär att två versioner av

samma moduler kan existera i säkerhetskopian, en från programminnet som sparats i

katalogen Rapid\Task\Progmod\ och en från katalogen HOME som kopierats till

säkerhetskopieringens Home-katalog.

Stora datamängder

För många filer i katalogen HOME kan resultera i en mycket stor säkerhetskopieringskatalog.

De onödiga filerna i katalogen Home kan då utan problem tas bort.

Fel under säkerhetskopiering

Om ett fel uppstår vid säkerhetskopieringen, t.ex. att disken blir full eller att strömmen bryts,

tas hela säkerhetskopieringsstrukturen bort.

200


3 FlexPendant

3.4.8.1. Kalibrering

3.4.8. Kalibrering


Om kalibrering

MenynKalibrering används för att kalibrera mekaniska enheter i robotsystemet. Kalibrering

kan utföras med alternativen Pendelkalibrering eller Levelmeter-kalibrering (alternativ

metod). Se respektive instruktionshandhok.

Bild på menyn Kalibrering

Bilden visar menyn Kalibrering. Alla mekaniska enheter listas och deras kalibreringsstatus

visas i kolumnen Status.

en0400001146


201

3 FlexPendant


Bild på menyalternativen för Kalibrering

På bilden visas menyalternativen för Kalibrering när mekanisk enhet valts.

en0400000771

Varvräknare Se avsnittet Uppdatera varvräknare med FlexPendant på sidan 204.

Kalibreringsparametrar

Se avsnitten Läsa in kalibreringsdata med FlexPendant på sidan 207,

Ändra motorkalibreringsoffset... på sidan 208, och

Finkalibreringsprocedur på FlexPendant på sidan 209.

SMB-minne Se avsnittet Seriemätkortsminnet på sidan 211.

BasKoord Se avsnittet Baskoordinatsystem på sidan 214.

202


3 FlexPendant

3.4.8.2. Så här kontrollerar du om roboten behöver kalibreras

3.4.8.2. Så här kontrollerar du om roboten behöver kalibreras

Kontrollera robotens kalibreringsstatus

I det här avsnittet beskrivs hur du kontrollerar robotens kalibreringsstatus.

Steg

Åtgärd

1. På menyn ABB trycker du på Kalibrering.

2. I listan över mekaniska enheter kontrollerar du kalibreringsstatus.

Vilken typ av kalibrering behövs

Om kalibreringsstatus är...

Ej kalibrerad

Varvräknare ej uppdaterade

Kalibrerad

...så...

måste roboten kalibreras av en utbildad servicetekniker.

Se avsnittet Läsa in kalibreringsdata med FlexPendant på

sidan 207.

måste du uppdatera varvräknarna.

Hur du uppdaterar varvräknarna beskrivs i avsnittet

Uppdatera varvräknare med FlexPendant på sidan 204.

Ingen kalibrering behövs.

FARA!

Försök aldrig utföra finkalibreringsproceduren utan rätt utbildning och verktyg. Om du gör

det kan det resultera i felaktig positionering som kan orsaka skador på människor och

egendom.


203

3 FlexPendant

3.4.8.3. Uppdatera varvräknare med FlexPendant


Allmänt

I det här avsnittet beskrivs hur du gör en grovkalibrering av varje robotaxel, dvs. uppdaterar

varvräknarvärdet för varje axel, med hjälp av FlexPendant.

För robotar som använder tillvalet Absolut noggrannhet måste kalibreringsdatafilen

absacc.cfg läsas in först.

Köra roboten manuellt till kalibreringspositionen

Det här proceduren beskriver det första steget vid uppdatering av varvräknaren, nämligen att

manuellt köra roboten till kalibreringspositionen.

VARNING!

Axel 4 har ingen mekanisk begränsning! Kablar inuti manipulatorn kan skadas om axel 4

orienteras felaktigt när roboten kalibreras!

Steg Åtgärd Kommentar

1. Välj axelvis förflyttning.

2. Jogga roboten så att

kalibreringsmarkeringarna ligger inom

toleransområdet.

IRB 140, 1400, 2400, 4400: Axel 5 och 6

måste positioneras tillsammans!

3. Lagra varvräknarinställningarna när alla

axlar är i rätt position.

Anvisningar finns i avsnitt:

Spara varvräknarens inställning på

sidan 205.

Korrekt kalibreringsposition för axel 4 och 6

När du kör roboten till kalibreringsposition är det mycket viktigt att se till att axlarna 4 och 6

på nedan nämnda robotar är korrekt positionerade. Axlarna saknar mekaniska stopp och kan

därför kalibreras vid fel varv.

Se till att axlarna är positionerade enligt korrekta kalibreringsvärden och inte bara enligt

kalibreringsmarkeringarna. Korrekta värden hittar du på en etikett som sitter antingen på den

nedre armen eller under flänsplåten på foten.

Vid leverans står roboten i korrekt position, så du ska INTE rotera axlarna 4 eller 6 vid

uppstart förrän varvräknarna har uppdaterats.

Om någon av de axlar som nämns nedan roteras ett eller flera varv från sin

kalibreringsposition innan varvräknarna uppdateras kommer den exakta

kalibreringspositionen att gå förlorad på grund av ojämn utväxling. Detta påverkar följande

robotar:

Robotvariant Axel 4. Axel 6.

IRB 140 Ja Ja

IRB 1400 Ja Ja

IRB2400L (5kg) Ja Nej

IRB6600 / 175kg_2,55 m Ja Nej

204


3 FlexPendant


Robotvariant Axel 4. Axel 6.

IRB6600 / övriga Ja Ja

IRB7600 Ja Ja

Spara varvräknarens inställning

Det här proceduren beskriver det andra steget vid uppdatering av varvräknaren: att spara

varvräknarens inställning.

Steg

Åtgärd


Alla mekaniska enheter som är anslutna till systemet visas tillsammans med deras

kalibreringsstatus.

2. Tryck på den aktuella mekaniska enheten.

Nedanstående skärmbild visas: tryck på Varvräknare.

en0400000771

3. Tryck på Uppdatera varvräknare....

En dialogruta som varnar för att en uppdatering av varvräknarna kan ändra

programmerade robotpositioner visas:

• Tryck på Ja om du vill uppdatera varvräknarna.

• Tryck på Nej om du vill avbryta uppdateringen av varvräknarna.

Om du trycker på Ja visas fönstret för axelval.

4. Välj de axlar vars varvräknare ska uppdateras genom att:

• Markera rutan till vänster

• Trycka på Markera allt om du vill uppdatera alla axlarna.

Tryck sedan på Uppdatera.


205

3 FlexPendant


Steg

Åtgärd

5. En dialogruta som varnar för att uppdateringen inte kan ångras visas:

• Tryck på Uppdatera om du vill genomföra uppdateringen av varvräknarna.

• Tryck på Avbryt om du vill avbryta uppdateringen av varvräknarna.

När du trycker på Uppdatera uppdateras de markerade varvräknarna och

markeringen tas bort från listan med axlar.

6.

-

Obs!

Om en varvräknare uppdateras felaktigt medför det att robotens positioner blir

felaktiga, vilket i sin tur kan orsaka utrustnings- eller personskada.

Kontrollera kalibreringspositionen noga efter varje uppdatering.

Se avsnittet Kontroll av kalibreringsposition.

206


3 FlexPendant

3.4.8.4. Läsa in kalibreringsdata med FlexPendant

3.4.8.4. Läsa in kalibreringsdata med FlexPendant

Översikt

I det här avsnittet beskrivs hur du läser in kalibreringsdata för att använda FlexPendant.

Kalibreringsdata levereras på en diskett och måste flyttas till ett USB-minne eller överföras

till styrenheten via FTP.

Läsa in kalibreringsdata

I det här avsnittet beskrivs hur du läser in kalibreringsdata.


1. På menyn ABB trycker du på Kalibrering och väljer en

mekanisk enhet. Tryck sedan på

Kalibreringsparametrar.

2. Tryck på Läs in motorkalibrering....

En dialogruta som varnar för att en inläsning av nya

kalibreringsoffsetvärden kan ändra programmerade

robotpositioner visas:


• Tryck på Nej om du vill avbryta.

3. För system som inte har tillvalet Absolut noggrannhet

lagras kalibreringsdata normalt på seriemätkortet

(SMB).

4. För robotar som kör tillvalet Absolut noggrannhet

levereras kalibreringsdata normalt på en diskett.

5. Välj den fil med kalibreringsdata för absolut

noggrannhet som ska läsas in i systemet och tryck på

OK .

Om en fil som innehåller ogiltiga kalibreringsdata valts

visas en dialogruta. Gör då ett nytt val av en fil som

innehåller giltiga kalibreringsdata.

Om du trycker på Ja visas

ett fönster för val av fil.

I sådana fall uppdaterar du

data till styrenheten från

SMB enligt anvisningarna i

avsnittet

Seriemätkortsminnet på

sidan 211

I sådana fall fortsätter du

nedan.

Absacc.cfg för system

medabsolut noggrannt

mätsystem


207

3 FlexPendant

3.4.8.5. Ändra motorkalibreringsoffset...

3.4.8.5. Ändra motorkalibreringsoffset...

Ändra motorkalibreringsoffset...

Den här proceduren ska användas när ingen fil med motorkalibreringsdata är tillgänglig utan

bara de numeriska värdena. Dessa värden hittas normalt på en etikett på robotens baksida.

Du kan ange motorkalibreringsvärden på tre olika sätt:

• Från en disk använder du FlexPendant (enligt anvisningarna i avsnittet Läsa in

kalibreringsdata med FlexPendant på sidan 207).

• Från en disk använder du RobotStudioOnline (enligt anvisningarna i avsnittet Läsa in

kalibreringsdata i Operator's manual - RobotStudioOnline).

• Du anger värdena manuellt med hjälp av FlexPendant (enligt anvisningarna i avsnittet

Ändra motorkalibreringsoffset... på sidan 208).



2. Tryck på önskad mekanisk enhet och sedan på

Kalibreringsparametrar.

3. Tryck på Ändra motorkalibreringsoffset....

En dialogruta som varnar för att en uppdatering av

varvräknarna kan ändra programmerade robotpositioner

visas:



Om du trycker på Ja visas ett fönster för val av fil.

4. Tryck på den axel vars motorkalibreringsoffset ska

ändras.

Offsetvärdesrutan för den axeln öppnas.

5. Använd det numeriska tangentbordet för att ange önskat

värde och tryck sedan på OK.

När du angett nya offsetvärden visas en dialogruta som

ber dig starta om systemet så att de nya värdena kan

träda i kraft.

Gör en varm omstart om det behövs.

6. Efter omstarten skiljer sig innehållet i de kalibreringsdata

som finns i styrskåpet från de som finns i seriemätkortet.

Uppdatera kalibreringsdata.

Beskrivs i avsnittet

Seriemätkortsminnet på

sidan 211.

7. Uppdatera varvräknarna... Beskrivs i avsnittet

Uppdatera varvräknare

med FlexPendant på

sidan 204.

208


3 FlexPendant

3.4.8.6. Finkalibreringsprocedur på FlexPendant


Allmänt

I det här avsnittet beskrivs hur FlexPendant används vid finkalibrering av roboten. Hur

kalibreringsutrustningen monteras på respektive axel beskrivs i axelns

kalibreringsinstruktion.

Finkalibreringsprocedur

Proceduren nedan beskriver hur du utför finkalibreringsproceduren på FlexPendant.

Steg

Åtgärd

1.

-

Varning!

Finkalibrera inte roboten utan den specialutrustning som används för

axelkalibrering! Det skulle orsaka otillfredsställande noggrannhet i robotrörelsen.


Alla mekaniska enheter som är anslutna till systemet visas tillsammans med deras

kalibreringsstatus.

3. Tryck på den aktuella mekaniska enheten.

Nedanstående skärmbild visas: tryck på Kaliberings parametrar.

en0400001127


209

3 FlexPendant


Steg

Åtgärd

4. Tryck på Finkalibrering....

En dialogruta visas och du ombeds använda extern utrustning för att utföra själva

kalibreringen. Se till att all nödvändig kalibreringsutrustning monterats enligt

anvisningarna i kalibreringsinstruktionen för den axel som ska kalibreras.

En dialogruta som varnar för att en uppdatering av varvräknarna kan ändra

programmerade robotpositioner visas:



Om du trycker på Ja visas en ny bild.

5. Välj vilken axel som ska kalibrera genom att:

• Markera rutan till vänster.

6. Tryck på Kalibrera.

En dialogruta visas och den varnar för att kalibreringen av valda axlar kommer att

ändras och inte kan ångras:

• Tryck på Kalibrera om du vill fortsätta.

• Tryck på Avbryt om du vill avbryta.

Om du trycker på Kalibrera visas under ett kort ögonblick en dialogruta som talar

om att kalibreringsprocessen har startat.

Den berörda axeln kalibreras och systemet återgår till listan över tillgängliga

mekaniska enheter.

210


3 FlexPendant

3.4.8.7. Seriemätkortsminnet


Uppdatering av SMB-data

SMB-data uppdateras normalt automatiskt.

Om...

styrenheten är ny eller utbytt mot en

oanvänd reservdel...

SMB-kortet bytts mot ett nytt, oanvänt SMBkort...

styrenheten bytts mot en reservdel som

tidigare använts i ett annat system...

SMB-kortet bytts mot en reservdel som

tidigare använts i ett annat system...

nya kalibreringsdata har lästs in via

RobotStudio Online eller FlexPendant och

systemet har startats om...

så...

kopieras data som lagrats i SMB-kortet

automatiskt till styrenhetens minne.

kopieras data som lagrats i styrenhetens

minne automatiskt till SMB-minnet.

skiljer sig data i styrenhetens minne från data

i SMB-minnet. Du måste uppdatera

styrenhetens minne manuellt från SMBminnet.


i SMB-minnet. Du måste uppdatera SMBminnet

manuellt från styrenhetens minne.


i SMB-minnet. Du måste uppdatera SMBminnet

manuellt från styrenhetens minne.

Visa status för SMB-data

I det här avsnittet beskrivs hur du visar datastatus i seriemätkortet och styrenheten.

Steg

Åtgärd

1. På menyn ABB trycker du på Kalibrering och väljer en mekanisk enhet.

2. Tryck på SMB-minne och sedan på Visa status.

Data visas med status för SMB och styrenhet.

Uppdatera styrenhetens data från SMB-minnet

I det här avsnittet beskrivs hur du läser in data från seriemätkortet till styrenheten.


1. På menyn ABB trycker du på Kalibrering och väljer

en mekanisk enhet.

2. Tryck på SMB-minne och sedan på Uppdatera.

3. Tryck på knappen Skåp eller manipulator har bytts

ut.

En varning visas. Tryck på Ja om du vill fortsätta eller

Nej om du vill avbryta.

4. Data läses in. Tryck på Ja för att bekräfta detta och

starta om robotsystemet.

Det är viktigt att du har läst in

kalibreringsdata korrekt.


211

3 FlexPendant


Uppdatera data i manipulatorns SMB-minne

I det här avsnittet beskrivs hur du uppdaterar data i seriemätkortet från styrenheten.


1. På menyn ABB trycker du på Kalibrering och väljer

en mekanisk enhet.

2. Tryck på SMB-minne och sedan på Uppdatera.

3. Tryck på knappen Seriemätkortet har bytts ut.

En varning visas. Tryck på Ja om du vill fortsätta eller

Nej om du vill avbryta.

4. Data uppdateras. Tryck på Ja för att bekräfta detta

och starta om robotsystemet.

Det är viktigt att du har läst in

kalibreringsdata korrekt.

Ta bort SMB-data

I det här avsnittet beskrivs hur du tar bort data som finns lagrade i SMB-minnet eller

styrenhetens minne när du skapar reservdelar.

Steg

Åtgärd

1. På menyn ABB trycker du på Kalibrering och väljer en mekanisk enhet.

2. Tryck på SMB-minne och sedan på Avancerat.

Följande funktioner är tillgängliga:

• Radera skåpets minne

• Radera SMB-minne

en0400001148

3. Tryck på Radera skåpets minne om styrenheten ska bytas ut och användas som

reservdel.

En lista över SMB-data som finns lagrade i styrenheten visas. Tryck på Radera om

du vill ta bort minnet från den valda roboten. Upprepa proceduren för alla robotar i

styrenhetens minne.

212


3 FlexPendant


Steg

Åtgärd

4. Tryck på Raders SMB-minne om seriemätkortet ska bytas ut och användas som

reservdel.

En lista med lagrade SMB-data visas. Tryck på Radera om du vill ta bort minnet från

den valda roboten. Upprepa proceduren för alla robotar som använder detta SMBkort.


213

3 FlexPendant

3.4.8.8. Baskoordinatsystem


Kalibrering av baskoordinatsystem

I det här avsnittet beskrivs kalibreringsalternativen för baskoordinatsystemet.

4 punkter XZ

I det här avsnittet beskrivs hur du definierar baskoordinatsystemet med metoden 4 punkter

XZ. Med denna metod kan du förskjuta baskoordinatsystemet från världskoordinatsystemet

med angivna mått i tre dimensioner och två plan.

xx0400000782

A

X

Y

Z

X'

Y'

Z'

Förskjutningsavstånd mellan baskoordinatsystem och världskoordinatsystem

X-axel i originalbaskoordinatsystemet

Y-axel i originalbaskoordinatsystemet

Z-axel i originalbaskoordinatsystemet

X-axel i världskoordinatsystemet

Y-axel i världskoordinatsystemet

Z-axel i världskoordinatsystemet

214


3 FlexPendant




mekanisk enhet. Tryck sedan på BasKoord.

2. Tryck på 4 punkter XZ....

3. Tryck på ... för att ändra referenspunkt.

Ett numeriskt tangentbord och rutor för X-, Y- och Z-

värden visas.

4. Finns någon fil tillgänglig med alla

transformationsdata

Vid JA: Tryck på menyn Positioner och sedan på Läs

in. Välj sedan den fil som innehåller värdena. Läs in

filen.

Vid NEJ: Fortsätt med nästa steg.

5. Ange tidigare uppmätt förskjutning i respektive

koordinatruta.

Tryck på OK när du är klar.

6. Ordna en fast referensposition inom robotens

arbetsområde, t.ex. spetsen på en penna som sitter

fast i arbetsbänken.

7. Tryck på Punkt 1 för att markera linjen.

8. Kör roboten manuellt till den tidigare nämnda fasta

referenspunkten.


Ändrad visas på statusraden.

10. Orientera om roboten och kör den än en gång till

referenspunkten men från en annan vinkel.

11. Tryck på Förlängningspunkt X för att markera linjen.

12. Kör roboten manuellt till en position där verktygets

mittpunkt (TCP) rör vid en tänkt förlängning av X-axeln.


Modified visas på statusraden.

14. Om du vill spara transformationsdata till en fil trycker

du på menyn Positioner och därefter på Spara. Ge

filen ett namn och tryck sedan på OK.

15. Om du vill ta bort alla angivna transformationsdata

trycker du på menyn Positioner och därefter på

Återställ allt.

Du har nu angett den

förskjutning baskoordinatsystemet

ska ha gentemot


Fortsätt nedan med att

ange det nya baskoordinatsystemets

riktning i

förhållande till världskoordinatsystemet.

Upprepa dessa steg tills

punkterna 1, 2, 3 och 4 har

ändrats.

Den tänkta X-axeln visas

på bilden ovan.

Upprepa dessa steg för att

ändra Förlängningspunkt

Z .

Relativt n punkter

I det här avsnittet beskrivs hur du definierar baskoordinatsystemet med metoden Relativt n

punkter. Med denna metod kan du förskjuta baskoordinatsystemet från världskoordinatsystemet

med angivna mått i ett valt antal punkter.


215

3 FlexPendant




mekanisk enhet. Tryck sedan på BasKoord.

2. Tryck på Relativt n punkter.....

3. Tryck på menyn Antal punkter för att välja hur många

punkter du vill använda.

4. Finns någon fil tillgänglig med alla

transformationsdata

Vid JA: Tryck på menyn Positioner och sedan på Läs

in. Välj sedan den fil som innehåller värdena. Läs in

filen.

Vid NEJ: Fortsätt med nästa steg.

5. Ordna en fast referensposition inom robotens

arbetsområde, t.ex. spetsen på en penna som sitter

fast i arbetsbänken.

6. Tryck på Punkt 1 för att markera linjen.

7. Kör roboten manuellt till den tidigare nämnda fasta

referenspunkten.


Ändrad visas på statusraden.

9. Orientera om roboten och kör den än en gång till

referenspunkten men från en annan vinkel.

10. Om du vill spara transformationsdata till en fil trycker

du på menyn Positioner och därefter på Spara. Ge

filen ett namn och tryck sedan på OK.

11. Om du vill ta bort alla angivna transformationsdata

trycker du på menyn Positioner och därefter på

Återställ allt.

Upprepa dessa steg tills

punkterna 1, 2, 3 och 4 har

ändrats.

216


3 FlexPendant

3.4.9.1. Kontrollpanelen

3.4.9. Kontrollpanelen

3.4.9.1. Kontrollpanelen

Kontrollpanelen

Kontrollpanelen innehåller funktioner för anpassning av robotsystemet och FlexPendant.

en0400000914

Utseende

Konfiguration

Datum och tid

I/O

Språk

ProgKnapp

Övervakning

System

Pekskärm

Inställningar för att ändra displayens ljusstyrka och kontrast

Konfigurering av systemparametrarna.

Inställning av datum och tid för robotens styrenhet.

Inställningar för konfiguration av vanligaste I/O.

Inställningar för robotstyrenhetens språk.

Inställningar för de fyra programmerbara knapparna på FlexPendant.

Inställningar för rörelseövervakning och exekveringsinställningar.

Konfigurering av vyer för driftslägesväxling och

användarbehörighetssystemet UAS (User Authorization System).

Omkalibreringsinställningar för pekskärmen.


217

3 FlexPendant

3.4.9.2. Ändra ljusstyrka och kontrast

3.4.9.2. Ändra ljusstyrka och kontrast

Utseendealternativ

I det här avsnittet beskrivs hur menyn Utseende där du kan justera skärmens ljusstyrka och

kontrast.

Ändra ljusstyrka och kontrast

I det här avsnittet beskrivs hur du ändra skärmens ljusstyrka och kontrast.

Steg

Åtgärd

1. På menyn ABB trycker du på Kontrollpanel.

2. Tryck på Utseende.

3. Tryck på Plus eller Minus för önskad nivå. Tryck på Ange standard om du vill

återgå till standardnivåer.

Ljusstyrka och kontrast ändras direkt när du trycker på knapparna så du ser direkt

hur de nya nivåerna påverkar synbarheten.

4. Tryck på OK om du vill använda de nya nivåerna för ljusstyrka och kontrast.

218


3 FlexPendant

3.4.9.3. Hur du växlar mellan vänster och höger hand för FlexPendant.


Hålla med vänster eller höger hand

Vid leverans är FlexPendant inställd för att hållas med vänster hand. Detta kan lätt ändras till

höger hand och tillbaka igen när det behövs.

en0400000913

Växla mellan att hålla med vänster eller höger hand

I det här avsnittet beskrivs hur du växlar mellan höger ochvänster hand för FlexPendant.

Steg

Åtgärd

1. Tryck på menyn ABB och sedan på Kontrollpanel.

2. Tryck på Utseende.


219

3 FlexPendant


Steg

Åtgärd

3. Tryck på Rotera åt höger (eller Rotera åt vänster om FlexPendant är inställd för

höger hand).

en0400000915

4. Rotera FlexPendant och byt till din andra arm.

220


3 FlexPendant

3.4.9.4. Konfiguration av systemparametrar


Om systemparametrar

Systemparametrarna definierar systemkonfigurationen och är vid leveransen definierade

enligt beställningen. Systemparametrarna kan ändras med hjälp av FlexPendant eller

RobotStudio Online .

Alla systemparametrarna beskrivs i Technical reference manual - System parameters.

Visa systemparametrar

I den här proceduren beskrivs hur du visarsystemparameterkonfigurationer.

Steg

Åtgärd


2. Tryck på Konfiguration.

En lista med tillgängliga typer i det valda ämnet visas.

en0400001149

3. Tryck på Områden för att välja ämne.

• Man-machine Communication (Kommunikation mellan människa och

maskin)

• Controller (Styrenhet)

• Communication (Kommunikation)

• I/O (In- och utsignaler)

• Motion (Rörelse)

4. Tryck på Arkiv om du vill spara, läsa in eller lägga till nya parametrar från en fil. Välj

mapp och spara eller läs in. Forsätt med avsnittet Spara och läsa in

systemparameterkonfigurationer på sidan 222.

5. Tryck för att välja en typ och tryck sedan på Visa instanser. Om du vill ändra

parametrar fortsätter du med avsnittet Ändra en instans på sidan 222. Om du vill

lägga till instanser fortsätter du med avsnittet Lägga till en ny instans på sidan 222.


221

3 FlexPendant


Ändra en instans

I det här avsnittet beskrivs hur du ändrar en instans av en systemparametertyp.

Steg

Åtgärd

1. I listan med systemparameterinstanser trycker du på önskad instans och sedan på

Redigera.

Den valda instansen visas.

en0400001151

2. Tryck på ett parameternamn eller dess värde om du vill ändra värdet.

Sättet värden ändras på beror på värdets datatyp. Programvarutangentbordet visas

t.ex. för strängvärden och numeriska värden och listrutor visas för fördefinierade

värden.


Lägga till en ny instans

I det här avsnittet beskrivs hur du lägger till en ny instans av en systemparametertyp.

Steg

Åtgärd

1. I listan med systemparameterinstanser trycker du på Lägg till.

En ny instans med standardvärden visas.

2. Tryck på ett parameternamn eller dess värde om du vill ändra värdet.


Spara och läsa in systemparameterkonfigurationer

I det här avsnittet beskrivs hur sparar och läser in systemparameterkonfigurationer och hur du

lägger till parametrar från en fil.

222


3 FlexPendant


Steg

Åtgärd

1. I listan med typer trycker du på menyn Arkiv och sedan på:

• Läs in sparade parametrar

• Lägg till nya parametrar

• Lägg till eller ersätt parametrar

• Spara som om du vill spara det valda områdets parameterkonfigurationer.

• Spara alla som om du vill spara alla områdens parameterkonfigurationer.

2. Välj katalog och/eller fil där du vill spara eller läsa in parametrar.



223

3 FlexPendant

3.4.9.5. Ändra datum och tid

3.4.9.5. Ändra datum och tid

Ändra datum och tid

In den här proceduren beskrivs hur du ställer styrenhetens klocka.

Steg

Åtgärd


2. Tryck på Datum och tid.

Dagens datum och aktuell tid visas.

3. Tryck på Plus eller Minus för att ändra datum eller tid.

4. Tryck på OK om du vill använda inställningarna för tid och datum.

OBS!

Datum och tid visas alltid enligt ISO-standard, dvs. år-månad-dag och timme:minut med 24-

timmarsformat för tiden.

224


3 FlexPendant

3.4.9.6. Konfigurera vanligaste I/O

3.4.9.6. Konfigurera vanligaste I/O

Vanligaste I/O

Vanligaste I/O används i programeditorn för att visa en lista med de mest använda I/Osignalerna

i robotsystemet. Eftersom det kan finnas många signaler kan det vara till hjälp att

göra det här urvalet.

Listan kan sorteras om manuellt. Som standard är signalerna sorterade i den ordning de är

skapade.

Vanligaste I/O kan också konfigureras med systemparametrar under Kommunikation mellan

människa och maskin. Sortering av listan kan dock bara göras med funktionen under

kontrollpanelen. Se avsnittet Konfiguration av systemparametrar på sidan 221.

Konfigurera vanligaste I/O

I det här avsnittet beskrivs hur du konfigurerar listan Vanligaste I/O.

Steg

Åtgärd


2. Tryck på I/O.

En lista med alla I/O-signaler som definierats i systemet listas med kryssrutor.

3. Tryck på namnen på de signaler du vill välja för listan Vanligaste I/O.

Tryck på Alla eller Ingen om du vill välja alla eller inga signaler.

Tryck på Namn eller Typ om du vill sortera efter namn eller signaltyp.

4. Tryck på Förhandsgranskning om du vill se listan med valda signaler och ändra

sorteringsordningen.

Tryck på en signal för att välja den och tryck sedan på pilarna för att flytta signalen

uppåt eller nedåt i listan och på så sätt ändra sorteringsordningen.

Tryck på ANVÄND för att spara sorteringsordningen.

Tryck på Stäng för att återgå till listan med alla signalerna.

5. Tryck på ANVÄND för att spara inställningarna.


225

3 FlexPendant

3.4.9.7. Ändra språk

3.4.9.7. Ändra språk

Språk

Ändra språk

I den här proceduren beskrivs hur du ändrar mellan de för tillfället installeradespråken.

FlexPendant stöder upp till tre språk samtidigt.

När du valt ett visst språk visas alla knappar, menyer och dialogrutor på det språket. RAPIDinstruktioner,

variabler, systemparametrar och I/O-signaler påverkas inte.

I det här avsnittet beskrivs hur du ändrar språk på FlexPendant.

Steg

Åtgärd


2. Tryck på Språk.

En lista med alla installerade språk visas.

3. Tryck på det språk du vill byta till.

4. Tryck på OK. En dialogruta visas. Tryck på Ja för att bekräfta och starta om

FlexPendant.

Nuvarande språk byts ut mot det valda. Alla knappar, menyer och dialogrutor visas

på det nya språket.

226


3 FlexPendant

3.4.9.8. Programmerbara tangenter


Översikt

Programmerbara tangenter kan användas för att koppla specifika funktioner till de fyra

maskinvaruknapparna på FlexPendant. Se Maskinvaruknappar på sidan 57.

Konfigurera programmerbara tangenter

I det här avsnittet beskrivs hur du konfigurerar de programmerbara maskinvaruknapparna.

Steg

Åtgärd


2. Tryck på ProgKeys.

en0400001154

3. Välj vilken knapp som ska programmeras (1-4) i den övre listan.

4. Tryck på menyn Typ för att välja typ av åtgärd:

• Ingen

• Ingång

• Utgång

• System

5. Om typen Ingång valts.

• Tryck på en av de digitala ingångarna i listan.

• Tryck på menyn Tillåt i auto för att välja om funktionen också ska tillåtas i

automatiskt driftsläge.


227

3 FlexPendant


Steg

Åtgärd

6. Om typen utgång valts.

• Tryck på en av de digitala utgångarna i listan.

• Tryck på menyn Knapp nedtryckt för att definiera hur signalen ska uppföra

sig när knappen trycks in.



Funktioner vid tangentryckning:

• Växla - växlar signalvärde från 0 till 1 och tvärtom

• Ange till 1 - sätter signalen till 1

• Ange till 0 - sätter signalen till 0

• Tryck/släpp - sätter signalvärdet till 1 medan knappen är nedtryckt

(observera att en inverterad signal kommer att sättas till 0)

• Puls - signalvärdet pulserar en gång

7. Om typen System valts.

• Tryck på menyn Knapp nedtryckt för att välja Flytta PP till huvudmodul



8. Konfigurera de andra knapparna enligt anvisningarna i stegen 3 till 7 ovan.

9. Tryck på OK för att spara knappinställningarna.

228


3 FlexPendant

3.4.9.9. Övervakning


Översikt

Rörelseövervakningen övervakar roboten och stoppar den om en mekanisk släpning större än

300 känns av i motorerna. Den mekaniska släpningen är ett värde utan enhet, med ett maxvärde

på 300 och ett min-värde på 0.

Beskrivning av funktioner:

• Task: välj task för inställningarna

• Banövervakning: används för att förhindra mekaniska skador på grund av att ett hinder

körs på under programexekvering med robotrörelse.

• Joggövervakning: används för att förhindra mekaniska skador på roboten vid

joggning.

• Exekveringsinställningar: Ingen exekvering av rörelse PÅ används för att köra ett

program utan robotrörelse.

Ändra inställningar för rörelseövervakning och exekvering

I det här avsnittet beskrivs hur du ändrar inställningar för rörelseövervakning och exekvering.


1. På menyn ABB trycker du på Kontrollpanel och

sedan på Övervakning.

en0400000970

2. Tryck på menyn task för att välja en task för

rörelseinställningarna.

3. I inställningarna för Banövervakning trycker du på PÅ

eller AV för att aktivera eller ta bort banövervakning.

Tryck på knapparna + eller - för att ställa in

känsligheten.

TIP!

Känsligheten kan justeras

från 0 till 300.

Ställ inte in

rörelsekänsligheten lägre än

80 för då kan roboten stanna

på grund av intern släpning.


229

3 FlexPendant



4. I inställningarna för Joggövervakning trycker du på

PÅ eller AV för att aktivera eller ta bort

joggövervakning.

Tryck på knapparna + eller - för att ställa in

känsligheten.

TIP!

Känsligheten kan justeras

från 0 till 300.

Ställ inte in

rörelsekänsligheten lägre än

80 för då kan roboten stanna

på grund av intern släpning.

5. För Körinställningar kan du välja PÅ eller AV. Körinställningar beskrivs i

avsnittet Exekvering utan

rörelse nedan.

Exekvering utan rörelse

Exekvering utan rörelse är en funktion som gör det möjligt att köra ett RAPID-program utan

robotrörelse. Alla andra funktioner fungerar normalt; aktuella cykeltider, I/O, TCPhastighetsberäkning,

osv.

Den här funktionen används i huvudsak för felsökning i program, utvärdering av cykeltider

och mätning av t.ex. lim eller färg under en cykel.

Exekvering utan rörelse ställs in från FlexPendant. Funktionen kan bara ställas in om

systemet är i läge "Motorer av".

När exekvering utan rörelse är påslaget kan det köras i:

• Manuellt läge

• Manuellt fullhastighetsläge

• Autoläge

Cykeltider simuleras enligt valt läge.

VARNING!

Exekvering utan rörelse nollställs efter en omstart. Starta inte om programmet utan att

kontrollera status för exekvering utan rörelse. Om programmet startas på ett felaktigt sätt kan

det orsaka allvarliga skador eller dödsfall, eller skador på roboten eller utrustningen.

230


3 FlexPendant

3.4.9.10. Konfigurera FlexPendant-systemet


Systemkonfigurationer för FlexPendant

Systemkonfiguration för FlexPendant görs för att skapa vyer för driftslägen och

användarbehörighetssystemet.

Vyer vid ändring av driftsläge

I det här avsnittet beskrivs hur du konfigurerar FlexPendant-systemet för vilka vyer som ska

visas när driftsläget ändras.

Detta används t.ex. när en annan vy än produktionsfönstret önskas vid ändring till automatiskt

driftsläge.

Steg

Åtgärd

1. På menyn ABB trycker du på Kontrollpanel och sedan på System.

2. Tryck på Visa när driftsläge ändras.

en0400001152

3. Tryck på menyn Körsätt för att välja:

• Visa i auto

• Visa i manuellt läge

• Visa i manuellt fullhastighetsläge

Alla tre lägena kan definieras.

4. Tryck på Redigera för att definiera namnen på den dll och den instans som ska

skapas.

En dll kan innehålla ett antal instanser.



231

3 FlexPendant


Systemet för användaridentifiering

I det här avsnittet beskrivs hur du ändrar synligheten för skyddade funktioner för

användarbehörighetssystemet,UAS. De skyddade funktionerna kan vara dolda eller visade

men inte åtkomliga. All annan administration av användarbehörighetssystemet görs med


Steg

Åtgärd

1. På menyn ABB trycker du på Kontrollpanel och sedan på System.

2. Tryck på System för användaridentifiering.

en0400001153

3. Tryck för att välja nivå av synlighet för behörighetsskyddade funktioner:

• Dölj oåtkomliga funktioner

• Visa meddelande vid åtkomstförsök till skyddade funktioner


232


3 FlexPendant

3.4.9.11. Pekskärm

3.4.9.11. Pekskärm

Omkalibrering

I det här avsnittet beskrivs hur dukalibrerar om pekskärmen.

en0400000974



2. Tryck på Pekskärm.

3. Tryck på Kalibrera om.

Skärmen blir tom under några sekunder.

En serie kors visas på skärmen, ett i taget.

4. Tryck mitt i varje kors med ett smalt föremål.

5. Omkalibreringen är genomförd.

Caution

Använd inga vassa föremål

som kan skada skärmens

yta.


233

3 FlexPendant

3.4.10.1. Öppna och stäng händelseloggen

3.4.10. Händelselogg

3.4.10.1. Öppna och stäng händelseloggen

Översikt

Procedur

Öppna händelseloggen om du vill:

• visa alla aktuella poster.

• detaljstudera vissa poster.

• hantera loggposter, t.ex. spara eller ta bort.

I det här avsnittet beskrivs hur du öppnar händelseloggen.


1. Tryck på statusfältet.

Statusfönstret visas.

2. Tryck på Händelselogg.

Händelseloggen visas.

3. Om logginnehållet inte får plats på en enda skärmbild

kan du bläddra och/eller zooma.

4. Tryck på en loggpost för att visa

händelsemeddelandet.

5. Tryck på statusfältet igen för att stänga loggen.

Hur du gör detta beskrivs i

avsnittet Bläddra och zooma

på sidan 70.

Hur du gör detta beskrivs i

avsnittet Visa ett

meddelande på sidan 236.

234


3 FlexPendant

3.4.10.2. Arbeta med loggar

3.4.10.2. Arbeta med loggar

Tillgängliga åtgärder

Tabellen visar en kort sammanfattning av alla åtgärder som kan utföras med

händelseloggarna.

xx0300000447

Åtgärder

Du kan öppna loggen.

Du kan visa ett visst meddelande.

Om logginnehållet inte får plats på en enda

skärmbild kan du bläddra och/eller zooma.

Du kan ta bort loggen.

Du kan spara loggen.

Du kan stänga loggen.

Beskrivning

Hur du gör det beskrivs i avsnittet Öppna och

stäng händelseloggen på sidan 234.

Hur du gör detta beskrivs i avsnittet Visa ett

meddelande på sidan 236.

Hur du gör detta beskrivs i avsnittet Bläddra

och zooma på sidan 70.

Hur du gör detta beskrivs i avsnittet Ta bort

loggposter på sidan 237.

Hur du gör detta beskrivs i avsnittet Spara

loggposter på sidan 238.

Hur du gör det beskrivs i avsnittet Öppna och

stäng händelseloggen på sidan 234.

Mer information om loggar

Händelseloggmeddelanden och mer information om händelseloggen beskrivs i Trouble

shooting manual- IRC5.


235

3 FlexPendant

3.4.10.3. Visa ett meddelande

3.4.10.3. Visa ett meddelande

Procedurer

Varje post åtföljs av ett meddelande som beskriver händelsen i detalj och ofta innehåller råd

för hur problemet ska lösas.

en0300000454

A

B

C

D

E

F

G

H

Händelsenummer. Alla felhändelser listas efter nummer.

Händelserubrik. Talar om vad som har hänt.

Tidsmarkering för händelsen. Anger när exakt händelsen inträffade.

Beskrivning. En kortfattad beskrivning av händelsen. Hjälper dig förstå orsaken till

och innebörden av händelsen.

Konsekvenser. En kort beskrivning av konsekvenserna för systemet, övergång till

annat driftsläge, nödstopp orsakad av händelsen. Hjälper dig förstå orsaken till och

innebörden av händelsen.

Troliga orsaker. En lista med troliga orsaker, den troligaste först.

Rekommenderade åtgärder. En lista med rekommenderade åtgärder för

avhjälpning, baserad på de "Troliga orsaker" som angavs ovan. Dessa kan sträcka

sig från "Byt ut xx..."till "Kör testprogram xx...", dvs. det kan vara åtgärder för att

isolera problemet såväl som för att rätta till det.

Bekräfta med knappen OK.

Steg Åtgärd

1. Tryck på en loggpost för att visa dess meddelande.

2. Tryck på Nästa för att visa nästa meddelande i listan.

3. Tryck på Föregående för att visa föregående meddelande i listan.

4. Tryck på OK för att stänga meddelandet.

236


3 FlexPendant

3.4.10.4. Ta bort loggposter

3.4.10.4. Ta bort loggposter

Varför ska jag ta bort loggposter

Loggar kan tas bort för att öka tillgängligt diskutrymme. Borttagning av loggposter är ofta ett

bra sätt att spåra fel eftersom du tar bort gamla och ovidkommande loggposter som inte är

relaterade till det problem du försöker lösa.

Ta bort alla loggposter

Steg

Åtgärd

1. Tryck på statusfältet och sedan på fliken Händelselogg för att öppna

händelseloggen.

2. På menyn Visa trycker du på Allmän.



4. Tryck på OK om du vill genomföra borttagningen eller på Avbryt om du vill behålla

loggen intakt.

Ta bort loggposter för en specifik kategori

Steg

Åtgärd



2. På menyn Visa trycker du på önskad kategori.



4. Tryck på OK om du vill genomföra borttagningen eller på Avbryt om du vill behålla

loggen intakt.


237

3 FlexPendant

3.4.10.5. Spara loggposter

3.4.10.5. Spara loggposter

Varför ska jag spara loggposter

Du bör spara loggposter när:

• du behöver rensa loggen men vill kunna titta på aktuella poster senare.

• du vill kunna skicka loggposter till supportfolket för att lösa ett problem.

• du vill behålla loggposter för framtida referens.

OBS!

Loggen kan innehålla upp till 20 poster per kategori och upp till 1000 poster i alla

händelselistor. När bufferten är full skrivs de äldsta posterna över och förloras.

Det går inte att återvinna dessa förlorade loggposter.

Spara alla loggposter

I det här avsnittet beskrivs hur du sparar alla loggposter.

Steg

Åtgärd



2. På menyn Visa trycker du på Alla.

3. Tryck på Spara som.


4. Om du vill spara loggen i en annan mapp letar du reda på och öppnar mappen.

5. I rutan Filnamn skriver du filens namn.

6. Tryck på Spara.

Spara loggposter för en specifik kategori

I det här avsnittet beskrivs hur du sparar loggposter för en specifik kategori.

Steg

Åtgärd



2. På menyn Visa trycker du på önskad kategori.

3. Tryck på Spara som.


4. Om du vill spara filen i en annan mapp letar du reda på och öppnar mappen.

5. I rutan Filnamn skriver du filens namn.

6. Tryck på Spara.

238


3 FlexPendant

3.4.11.1. Låsa skärmen

3.4.11. Låsa skärmen


Översikt

Låsa skärmen

FlexPendant-skärmen kan låsas för att undvika oavsiktlig påverkan, t.ex. vid rengöring av

skärmen. Hur du rengör skärmen och när det bör göras beskrivs i produkthandboken.

I det här avsnittet beskrivs hur du låser FlexPendants pekskärm.

Steg

Åtgärd

1. På menyn ABB trycker du på Lås skärmen.


en0400000657


239

3 FlexPendant


Steg

Åtgärd

2. Tryck på Lås.


en0400000658

3. När du trycker på de två knapparna i den ordningsföljd som anges låser du upp

skärmen.

240


3 FlexPendant

3.4.12.1. Operatorfönster

3.4.12. Operatorfönster

3.4.12.1. Operatorfönster

Allmänt

I operatorfönstret visas meddelandenfrån programmet.

Operatorfönstret öppnas från ABB-menyn eller genom att du trycker på statusfältet och väljer

Operatorfönster. Bilden visar ett exempel på ett operatorfönster:

en0400000975

Rensa

Visa inte TPWrite

Rensar bort alla meddelanden

Döljer alla TPWrite-meddelanden

TPWrite-meddelanden skrivs av programkonstruktören i RAPID. Det kan ibland vara bra att

dölja alla TPWrite-meddelanden.


241

3 FlexPendant

3.4.13.1. Systeminfo

3.4.13. Systeminfo

3.4.13.1. Systeminfo

Systeminfo

Vyn System Info finns under ABB-menyn.

I Systeminfo visas alla inställningar och egenskaper samt programversion.

Bild på vyn Systeminfo

I det här avsnittet beskrivs vyn Systeminfo.

en0400000968

Styrenhetsegenskaper

Systemegenskaper

Under Nätverksanslutningar visas information om serviceport

och LAN. Installerade system visar information om systemen.

Styrmodul visar version och alternativ för RobotWare. Drivmodul

visar alternativ för drivmodulen. Övriga alternativ visar

ytterligare alternativ.

242


3 FlexPendant

3.4.14.1. Översikt över omstart

3.4.14. Starta om

3.4.14.1. Översikt över omstart

När måste jag starta om en styrenhet

ABB-robotsystemen är konstruerade för att kunna köras lång tid utan övervakning. Det är

finns ingen anledning att periodiskt starta om fungerande system.

Starta om robotsystemet när:

• ny maskinvara installerats.

• robotsystemets konfigurationsfiler har ändrats.

• ett nytt system har lagts till och ska användas.

• ett systemfel (SYSFAIL) har uppstått.

Typer av omstart

Det finns ett antal omstartstyper:

Situation:

Omstartstyp:

Anvisningar finns i

avsnitt:

Du vill starta om och använda aktuellt system.

Alla program och konfigurationer kommer att

sparas.

Du vill starta om och välja ett annat system.

Boot Application kommer att startas vid

omstarten.

Du vill växla till ett annat installerat system eller

installera ett nytt system och samtidigt ta bort

det aktuella systemet från styrenheten.

Varning! Denna åtgärd kan inte ångras.

Systemet och RobotWare-systempaketet

kommer att tas bort.

Du vill ta bort alla användarinlästa RAPIDprogram.

Varning! Denna åtgärd kan inte ångras.

Du vill återgå till systemets

standardinställningar.

Varning! Alla användardefinierade program

och konfigurationer kommer att tas bort från

minnet och omstart sker med fabrikens

standardinställningar.

Du vill starta om aktuellt system med

systemdata från den senaste lyckade

avstängningen.

Du vill stänga av och spara aktuellt system och

stänga av huvuddatorn.

W-start (varm

omstart)

X-start (Xtra

omstart)

C-start (kall

omstart)

Starta om och använd

aktuellt system

(varmstart) på sidan

247.

Starta om och välja ett

annat system (X-start)


Starta om och ta bort

aktuellt system (C-start)


P-start Starta om och ta bort

program och moduler

(P-start) på sidan 250.

I-start

(installationsom

start)

Starta om och återgå till

standardinställningarna

(I-start) på sidan 251.

B-start Starta om från tidigare

lagrade systemdata (Bstart)


Avstängning Avstängning på sidan

49.


Mer information om de olika omstartsprocedurerna finns i Trouble shooting manual - IRC5.


243

3 FlexPendant

3.4.14.2. Använda Boot Application


Allmänt

Programmets syfte

Boot Application är ett basprogram som i huvudsak används för att starta upp systemet när

RobotWare inte är installerat.

Programmet är redan installerat i styrenheten vid leverans och kan användas för att:

• installera system

• ange eller kontrollera nätverksinställningar

• välja system/växla mellan system i massminnet

• läsa in systemet från USB-minne eller via nätverksanslutning

Bilden visar huvudskärmen i Boot Application med dess huvudknappar. Funktionerna bakom

knapparna beskrivs nedan.

en0400000894

Installera System

Denna procedur kan ta flera minuter.


1. Du kommer åt Boot Application genom

att göra en X-start.

2. I Boot Application trycker du på Install

System.

En dialogruta visas där du ombeds

ansluta till ett USB-minne.

3. Anslut ett USB-minne som innehåller ett

system till datorns USB-port.

Hur du gör en X-start beskrivs i avsnittet

Starta om och välja ett annat system (Xstart)


Hur du läser in ett system till ett USBminne

beskrivs i avsnittet Skapa

startmedia.

Datorns USB-port visas i avsnittet

Ansluta ett USB-minne till datorn.

244


3 FlexPendant



4. Tryck på Continue om du vill fortsätta.

Tryck på Cancel om du vill avbryta.

Systemet läses in från USB-minnet och

en dialogruta där du ombeds starta om

visas.


6. Tryck på Restart Controller.


7. Tryck på OK igen.

8. Tryck på Select System och välj det

system som nyss installerades från USBminnet.

9. Tryck på Close.



11. Tryck på Restart Controller för att starta

om styrenheten med det system som

installerats från USB-minnet.



USB-minnet kan i det här läget tas bort.

Detta beskrivs i avsnittet Välj system på

sidan 246.

Detta beskrivs i avsnittet Starta om

styrenhet på sidan 246.

Inställningar




2. I Boot Application trycker du på Settings.

Nedanstående skärmbild visas:




en0400000902

3. Gör önskade inställningar för följande:

• Use no IP address

• Obtain IP address automatically

• Use the following settings

Använd det numeriska tangentbordet för

att skriva in önskade värden.

Hur du gör dessa inställningar beskrivs i

avsnittet Ställa in en nätverksanslutning



245

3 FlexPendant



4. Tryck på Service PC Information om du

vill visa de nätverksinställningar som ska

användas när en service-PC ansluts till

styrenhetens serviceport.

5. Tryck på FlexPendant för att visa

FlexPendants programvaruversioner.

Tryck på Advanced om du vill visa

startinläsarversion.

Välj system




2. I Boot Application trycker du på Select

System.

En dialogruta som visar tillgängliga

installerade system visas.

3. Tryck först på det system som ska väljas

och sedan på Select.

Det valda systemet visas i rutan Selected

System.

4. Tryck på Close.

En dialogruta som ber dig starta om för

att kunna använda det valda systemet

visas.




Starta om styrenhet




2. I Boot Application trycker du på Restart

System.

En dialogruta som anger valt system

visas.

3. Tryck på OK om du vill starta om med det

valda systemet eller på Cancel om du vill

avbryta.




246


3 FlexPendant

3.4.14.3. Starta om och använd aktuellt system (varmstart)

3.4.14.3. Starta om och använd aktuellt system (varmstart)

Vad händer med aktuellt system

Det aktuella systemet stoppas.

Alla systemparametrar och program kommer att sparas i en bildfil.

Under omstartsprocessen kommer systemets läge att återupptas. Statiska och semistatiska

task kommer att startas. Program kan startas från den punkt där de stoppades.

Omstart på det här sättet aktiverar alla konfigurationsändringar som gjorts med


Starta om och använd aktuellt system

I det här avsnittet beskrivs hur du startar om och använder aktuellt system.


1. På menyn ABB trycker du på Omstart.

Dialogrutan för omstart visas.

2. Tryck på Varmstart om du vill starta om

styrenheten med aktuellt system.

Om du vill välja en annan typ av start

trycker du på Avancerad. Mer

information om avancerade starter finns i

Översikt över omstart på sidan 243.


247

3 FlexPendant

3.4.14.4. Starta om och välja ett annat system (X-start)

3.4.14.4. Starta om och välja ett annat system (X-start)



Alla systemparametrar och program kommer att sparas i en bildfil så att systemets läge kan

återupptas senare.

Starta om och välj ett annat system

I det här avsnittet beskrivs hur du startar om och väljer ett annat system.


1. Se till att strömmen till styrskåpet är

påslagen.



3. Tryck på Avancerad... för att välja

omstartsmetod.

Dialogrutan för val av omstartsmetod

visas.

4. Tryck på X-start och sedan på OK.

En dialogruta där du kan bekräfta att du

verkligen vill starta om visas.

5. Tryck på X-Start för att starta om

styrenheten.

Styrenheten startas om. Efter

uppstartsproceduren startas Boot

Application.

6. Använd Boot Application för att välja

system.

7. Tryck på Stäng och sedan på OK för att

återgå till Boot Application.

8. Tryck på Omstart om du vill starta om

styrenheten med det valda systemet.

Hur Boot Application används beskrivs i

avsnittet Använda Boot Application på

sidan 244.

248


3 FlexPendant

3.4.14.5. Starta om och ta bort aktuellt system (C-start)

3.4.14.5. Starta om och ta bort aktuellt system (C-start)



Allt innehåll och alla säkerhetskopior och program i systemkatalogen kommer att tas bort.

Det innebär att det blir omöjligt att återuppta det här systemets läge. Ett nytt system måste

installeras med RobotStudio Online .

Starta om och ta bort aktuellt system

I det här avsnittet beskrivs hur du startar om och tar bort aktuellt system.




2. Tryck på Avancerad... för att välja

omstartsmetod.

Dialogrutan för val av omstartsmetod

visas.

3. Tryck på C-start och sedan på OK.



4. Tryck på C-Start för att starta om

styrenheten.



5. Utför någon av följande procedurer:

• Välj ett redan installerat system

och starta om.

• Installera ett annat system från

RobotStudio Online eller från ett

USB-minne.

Hur du startar om och väljer ett annat

system beskrivs i avsnittet Starta om och

välja ett annat system (X-start) på sidan

248.

RobotStudio Online beskrivs i Operator’s

manual - RobotStudioOnline


249

3 FlexPendant

3.4.14.6. Starta om och ta bort program och moduler (P-start)

3.4.14.6. Starta om och ta bort program och moduler (P-start)


Efter omstarten kommer systemets läge att återupptas utom vad gäller manuellt inlästa

program och moduler. Statiska och semistatiska task startas från början, och inte från det läge

de var i när systemet stoppades.

Moduler kommer att installeras och läsas in enligt inställd konfiguration. Systemparametrar

påverkas inte

Starta om och ta bort program och moduler

I det här avsnittet beskrivs hur du startar om och tar bort användarinlästa program och

moduler.

Steg

Åtgärd



2. Tryck på Avancerad... för att välja omstartsmetod.

Dialogrutan för val av omstartsmetod visas.

3. Tryck på P-start och sedan på OK.

En dialogruta där du kan bekräfta att du verkligen vill starta om visas.

4. Tryck på P-Start för att starta om styrenheten.

Styrenheten startas om med aktuellt system. Efter startproceduren är inga program

eller moduler öppna.

250


3 FlexPendant

3.4.14.7. Starta om och återgå till standardinställningarna (I-start)

3.4.14.7. Starta om och återgå till standardinställningarna (I-start)


Efter omstart återupptas systemets läge men ändringar som gjorts av systemparametrar och

andra inställningar förloras. Istället läses systemparametrar och andra inställningar in från det

system som ursprungligen var installerat vid leverans.

Systemet återställs då till det ursprungliga systemläget från fabrik.

Starta om och återgå till standardinställningarna

I det här avsnittet beskrivs hur du startar om och återgår till standardinställningarna.

Steg

Åtgärd





3. Tryck på I-start och sedan på OK.

En dialogruta där du kan bekräfta att du verkligen vill starta om visas.

4. Tryck på I-Start för att starta om styrenheten.

Styrenheten startas om med aktuellt system. Ändringar av systemparametrarna och

andra inställningar går förlorade.


251

3 FlexPendant

3.4.14.8. Starta om från tidigare lagrade systemdata (B-start)

3.4.14.8. Starta om från tidigare lagrade systemdata (B-start)


Det aktuella systemet är i systemfelsläge eftersom den tidigare sessionen stängdes av utan att

bildfilen sparades korrekt. Alla ändringar som gjorts i systemet innan avstängningen har

förlorats. Därför måste systemet startas om från den senaste lyckade avstängningen eller läsa

in ett nytt system.

Observera att alla ändringar som gjorts i systemdata sedan den tidigare sessionen har

förlorats.

Starta om från tidigare lagrade systemdata

I det här avsnittet beskrivs hur du startar om från en tidigare lagrad bildfil.

Steg

Åtgärd





3. Tryck på B-start och sedan på OK.

4. Tryck på B-Start för att starta om styrenheten.

Styrenheten startas om med systemdata från den senaste lyckade avstängningen.

252


3 FlexPendant

3.4.14.9. Omladdning av firmware och FlexPendant


Översikt över omladdning

När maskinvara bytts ut, t.ex. axeldator, bussar, osv., eller nyare versioner av RobotWare

installerats, kommer systemet automatiskt att försöka ladda om enheten för att upprätthålla

maskinvaru- och programvarukompatibilitet.

Omladdning innebär inläsning av lämplig firmware (maskinvaruspecifik programvara) till en

viss enhet som kör denna programvara i drift.

Om RobotWare uppgraderats på styrenheten kommer FlexPendant att ladda om, dvs.

uppdatera till den nya versionen, när den ansluts.

Observera att sådana utbyten/uppdateringar kan kräva firmware-versioner som inte är

tillgängliga! För att inte riskera systemets funktion rekommenderar ABB att samma versioner

som tidigare används om dessa är tillgängliga.

De enheter som för tillfället använder omladdningsfunktionen är:

• Kontaktorkort

• Drivenheter

• FlexPendant

• Profibus-master

• Axeldator

• Panelkort

Omladdning

Den automatiska omladdningsprocess som beskrivs nedan får inte störas av att styrenheten

slås av när den körs:

Steg Händelse Info

1. När systemet startas om kontrollerar systemet

versionen för den firmware som används. Detta

kontrolleras mot de maskinvaruversioner som

används.

2. Om maskinvaru- och firmware-versioner inte

stämmer överens startar systemet om sig självt

automatiskt medan det går till ett särskilt

uppdateringsläge.

3. Hittades lämplig firmware-version

Vid JA fortsätter omladdningen.

Vid NEJ stannar systemet. Följ anvisningarna i

avsnittet Omladdning av firmware misslyckades i

felsökningshandbooken för IRC5.

4. Efter en lyckad omladdning startas systemet om.

I uppdateringsläget görs ett

försök att hämta lämplig

firmware till maskinvaran

medan ett meddelande visas

helt kort på FlexPendant.

I båda fallen visas ett

meddelande helt kort på

FlexPendant och detta lagras i


Själva omladdningen kan ta

några sekunder upp till några

minuter, beroende på vilken

maskinvara som ska laddas

om.


253

3 FlexPendant


Steg Händelse Info

5. Ännu en kontroll görs för ytterligare

oöverensstämmelser mellan maskinvara och

firmware.

6. Hittades ytterligare oöverensstämmelser

Vid JA upprepas processen tills inga fler hittas.

Vid NEJ är processen slutförd.

254


3 FlexPendant

3.4.15.1. Logga ut och logga in

3.4.15. Logga ut och logga in


Utloggningsprocedur

I den här proceduren beskrivs hur duloggar ut ur systemet.

Steg

Åtgärd

1. Tryck på Logga ut på menyn ABB.

2. Tryck på Ja för frågan om att logga ut.

Inloggningsprocedur

I den här proceduren beskrivs hur du loggar in i användarbehörighetssystemet UAS.

Efter en utlogging visas inloggningsfönstret automatiskt.

en0400000947


1. Tryck på menyn Användare för att välja

användare.

Om du väljer Default user krävs inget

lösenord och du kan fortsätta till steg 3.

2. Tryck på ABC... för att visa


När du angett lösenordet trycker du på

OK.

3. Tryck på Logga in.

Om den användare du valt har ett

lösenord måste du använda

programvarutangentbordet för att ange

ett lösenord.


255

3 FlexPendant


Hantera användare och behörighetsnivåer

Du kan läsa mer om hur du lägger till användare och anger behörigheter i Operator’s manual

- RobotStudio Online.

Hur du ändrar vilka vyer eller funktioner som är dolda för vissa användare beskrivs i

Konfigurera FlexPendant-systemet på sidan 231.

256


3 FlexPendant

3.5.1. Statusfält

3.5 Statusfält

3.5.1. Statusfält

Bild på statusfältet

I statusfältet visas information om aktuell status, t.ex. driftsläge, system och aktiv mekanisk

enhet.

en0300000490

Del

A

B

C

D

E

F

Namn

Statusfält

Driftsläge

Aktivt system

Styrenhetens läge

Programläge

Mekaniska enheter. Den aktiva enheten är markerad med en ram. Aktiva enheter

visas i färg, medan inaktiva enheter är gråa.


Alla funktioner under knappen Statusfält är identiska med de som hittas under knapparna

Händelselogg på sidan 234 och Operatorfönster på sidan 241.


257

3 FlexPendant

3.5.2. Visa meddelanden från RAPID-program

3.5.2. Visa meddelanden från RAPID-program

Översikt

Det går att skapa meddelanden som ska visas när programmet körs.

Se respektive process- eller programdokumentation för att kontrollera om sådana

meddelanden används.

Visa meddelanden från RAPID-program

Denna procedur beskriver hur du visar meddelanden från RAPID-program.

Steg Åtgärd

1. Tryck på statusfältet.

Statusfönstret visas.

2. Tryck på Operatorfönster om du vill visa meddelanden från RAPID-program.

Denna lista är tom om inga meddelanden lagts till sedan den senast tömdes.

Bläddra i en lång lista

Om innehållet i listan inte får plats på en skärm kan du bläddra i den enligt anvisningarna i

Bläddra och zooma på sidan 70.

Rensa meddelandelistan

Tryck på Rensa om du vill ta bort alla meddelanden i listan.

258


3 FlexPendant

3.5.3. Hur kan jag se vad systemet gör för tillfället

3.5.3. Hur kan jag se vad systemet gör för tillfället

Hur vet jag att programmet körs

Om ett program är inläst men inte körs visas texten "Programstopp" i statusfältet. När du

startar programmet ändras texten till "Program executing".

Se Bild på statusfältet på sidan 257.


259

3 FlexPendant

3.6.1. Snabbmenyn

3.6 Snabbmeny

3.6.1. Snabbmenyn

Allmänt

Med snabbmenyn kan du snabbare ändra joggningsegenskaper jämfört med att använda

joggningsvyn.

Varje menyval har en symbol som visar värde eller inställning för den valda

joggningsegenskapen. Tryck på snabbmenyknappen för att visa tillgängliga

egenskapsvärden.

Bild på snabbmenyn

I det här avsnittet beskrivs knapparna på snabbmenyn.

När du valt önskad funktion kan ändringar göras direkt från snabbmenyn eller via knappen

Joggning på ABB-menyn.

en0300000471

Snabbmenyns knappar

Del Beskrivning

A Snabbmenyknapp

B Mekanisk enhet, beskrivs i avsnittet Snabbmeny, mekanisk enhet på sidan 261

C Inkrement, beskrivs i avsnittet Snabbmeny, inkrement på sidan 264

D Körsätt, beskrivs i avsnittet Snabbmeny, körsätt på sidan 265

E Stegning, beskrivs i avsnittet Snabbmeny, stegning på sidan 267

F Hastighetsläge, beskrivs i avsnittet Snabbmeny, hastighet på sidan 269

260


3 FlexPendant

3.6.2.1. Snabbmeny, mekanisk enhet

3.6.2. Snabbmeny, mekanisk enhet


Knappen för mekanisk enhet

Steg

Åtgärd

1. På snabbmenyn trycker du på knappen för mekanisk enhet och väljer en mekanisk

enhet.

en0300000539

Följande knappar visas:

• A: Knappen för mekanisk enhet

• B: Mekanisk enhet, vald enhet är markerad

• C: Inställningar för rörelseläge

• D: Inställningar för verktyg

• E: Inställningar för arbetsobjekt

• F: Inställningar för koordinatsystem

Varje knapp beskrivs i nedanstående steg.


261

3 FlexPendant


Steg

Åtgärd

2. Om du vill visa/ändra funktionen för ett rörelseläge trycker du på knappen för

rörelselägesinställningar.

en0300000540


• A: Rörelseläge, axel 1-3

• B: Rörelseläge, axel 4-6

• C: Linjärt rörelseläge

• D: Orientera om rörelseläge

• E: Stäng inställningar för rörelseläge

3. Om du vill visa/ändra tillgängliga verktyg trycker du på knappen för

verktygsinställningar.

en0400000988

En lista med alla tillgängliga, definierade verktyg visas. Tryck på det du vill använda.

262


3 FlexPendant


Steg

Åtgärd

4. Om du vill visa/ändra tillgängliga arbetsobjekt trycker du på knappen för

arbetsobjektsinställningar.

en0400000989

En lista med alla tillgängliga, definierade arbetsobjekt visas. Tryck på det du vill

använda.

5. Om du vill visa/ändra funktionen för ett koordinatsystem trycker du på knappen för

koordinatsystemsinställningar.

en0300000541


• A: Världskoordinatsystem (Global)

• B: Baskoordinatsystem

• C: Verktygskoordinatsystem

• D: Arbetsobjektkoordinatsystem

• E: Stäng förnstret för koordinatsystemsinställningar


263

3 FlexPendant

3.6.3.1. Snabbmeny, inkrement

3.6.3. Snabbmeny, inkrement

3.6.3.1. Snabbmeny, inkrement

Inkrement

Alla funktioner under den här knappen kan även nås från menyn Jogging.

Steg

Åtgärd

1. Om du vill visa/ändra inkrementfunktionalitet trycker du på inkrementknappen.

en0300000542


• A: Inga inkrement

• B: Små rörelseinkrement

• C: Medelstora rörelseinkrement

• D: Stora rörelseinkrement

• E: Rörelseinkrementen ska definieras av användaren.

264


3 FlexPendant

3.6.4.1. Snabbmeny, körsätt

3.6.4. Snabbmeny, körsätt


Driftsläge

Välja driftsläge

Genom att ange körsätt definierar du om programexekveringen ska ske en gång och sedan

stoppa, eller om den ska ske kontinuerligt.

Under körsättsmenyn kan du även välja vilka task som ska vara aktiva eller inaktiva om du

har fleruppgiftsalternativet (multitasking) installerat. Du kan också välja task under

snabbmenyn för stegning.

I det här avsnittet beskrivs hur du väljer körsätt med hjälp av snabbmenyn.

Steg

Åtgärd

1. Om du vill visa/ändra funktionen för ett körsätt trycker du på körsättsknappen.

en0300000472


• Körning med enkel cykel

• Kontinuerlig körning

• Knapp för att visa task


265

3 FlexPendant


Steg

Åtgärd

2. Om du vill visa/ändra vilka task inställningen gäller för trycker du på knappen Visa

task. Du måste vara i manuellt läge för att kunna välja task.

en0400000992


• En lista med alla tillgängliga task. Tryck för att välja eller välja bort vilka task

som ska vara aktiva.

• Knappen Dölj task döljer task-listan.

266


3 FlexPendant

3.6.5.1. Snabbmeny, stegning

3.6.5. Snabbmeny, stegning


Stegläge

Välj stegläge

Genom att ställa in stegning definierar du hur den stegvisa programexekveringen ska fungera.

Under stegningsmenyn kan du även välja vilka task som ska vara aktiva eller inaktiva om du

har fleruppgiftsalternativet (multitasking) installerat. Du kan också välja task under

snabbmenyn för körsätt.

I det här avsnittet beskrivs hur du väljer stegning med hjälp av snabbmenyn.

Steg

Åtgärd

1. Om du vill visa/ändra funktionen för ett stegning trycker du på stegningsknappen.

en0300000543

När du tryckt på Stegning visas följande knappar:

• Knapp för att stega in i. Stegar in i anropade rutiner och exekverar dem steg

för steg.

• Knapp för att stega förbi. Anropade rutiner exekveras i ett steg.

• Knapp för nästa rörelseinstruktion. Stegar till nästa rörelseinstruktion.

Stoppar innan och efter rörelseinstruktioner för att t.ex. tillåta modpos.

• Knapp för att visa task.


267

3 FlexPendant


Steg

Åtgärd

2. Om du vill visa/ändra vilka task inställningen gäller för trycker du på knappen Visa

task. Du måste vara i manuellt läge för att kunna välja task.

en0400000993


• En lista med alla tillgängliga task. Tryck för att välja eller välja bort vilka task

som ska vara aktiva.

• Knappen Dölj task döljer task-listan.

268


3 FlexPendant

3.6.6.1. Snabbmeny, hastighet

3.6.6. Snabbmeny, hastighet


Knappen för hastighetsläge

Alla funktioner under den här knappen kan även nås från menyn Joggning.

Steg

Åtgärd

1. Om du vill visa/ändra funktionen för ett hastighetsläge trycker du på

hastighetslägesknappen.

en0300000470


• Verklig körhastighet (i relation till max)

• Minskar körhastigheten i steg om 1%

• Ökar körhastigheten i steg om 1%

• Minskar körhastigheten i steg om 5%

• Ökar körhastigheten i steg om 5%

• Kör med kvartshastighet

• Kör med halv hastighet

• Kör med full hastighet


269

3 FlexPendant


270


4 Styrenhet

4.1. Om kapitlet Styrenhet

4 Styrenhet

4.1. Om kapitlet Styrenhet

Översikt

Detta kapitel innehåller information om de olika knapparna på IRC5:s styr- och drivmoduler

och de uppgifter som kan utföras med dessa.

Maskinvaran i modulerna beskrivs i styrenhetens produkthandbok.


271

4 Styrenhet

4.2.1. Knappar på FlexController

4.2 Knappar och kontakter


Knappar på styrmodulen

en0400000784

Funktioner hos styrmodulens knappar

I det här avsnittet beskrivs funktionen hos styrmodulens knappar eller var du hittar sådan

information.

Del Beskrivning Funktion

A Huvudströmbrytare PÅ/AV PÅ/AV-strömbrytare för avstängning av systemet.

Anvisningar finns i avsnittet:

• Starta i automatiskt läge på sidan 280

• Starta i manuellt läge på sidan 285

B


C Motorer på Lampan som indikerar att motorerna är på beskrivs i

Trouble shooting manual - IRC5.

D Körsättsväljare Anvisningar finns i avsnittet:

• Aktuellt driftsläge på sidan 277

• Om manuellt läge på sidan 284

• Om automatiskt läge på sidan 279

Det finns också en USB-port under knapparna. Denna kan användas för att läsa in eller spara

program, data eller annan information till och från styrenheten. Se avsnittet USBminnesinformation

på sidan 75.

272


4 Styrenhet


Knappar på drivmodulen

en0400000797

Funktioner hos drivmodulens knappar

I det här avsnittet beskrivs knapparna på drivmodulen och deras funktion.

Beskrivning

Strömbrytare PÅ/AV

Funktion

PÅ/AV-strömbrytare enbart för drivmodulen.


273

4 Styrenhet

4.2.2. Ansluta en PC till serviceporten

4.2.2. Ansluta en PC till serviceporten

Procedur

OBS!

Serviceporten ska bara användas för direkt anslutning till en PC enligt anvisningarna i den

här proceduren. Den får inte anslutas till ett LAN-nätverk (local area network) eftersom den

har en DHCP-server som automatiskt distribuerar IP-adresser till alla enheter anslutna till

nätverket. Kontakta nätverksadministratören om du behöver mer information.


När en startkabel är ansluten till serviceporten och serviceluckan är öppen uppfyller

styrenheten inte kraven för skyddsklass IP54.


1. Se till att the PC:ns nätverksinställningar är

korrekt konfigurerade.

2. Använd den levererade Ethernet kategory

5-startkabeln med RJ45-kontakter.

3. Anslut nätverkskabeln till nätverksporten på

din PC

Fortsätt enligt anvisningarna i avsnittet

Nätverksinställningar för en PC

ansluten till serviceporten eller

handboken Kom igång.

Denna kabel levereras i

produktkartongen för RobotWare.

4. Anslut startkabeln till serviceporten som

sitter framtill på styrmodulen.

xx0400000844

• A: nätverksport

Nätverksportens placering kan variera

beroende på PC-modell.

Placeholder

• A: serviceport.

274


4 Styrenhet

4.2.3. Ställa in en nätverksanslutning


När behöver jag ställa in en nätverksanslutning

Du behöver ställa in styrenhetens närverksanslutning när styrenheten för första gången

ansluts till ett nätverk eller när nätverkets adresschema ändrats.

Du måste göra en X-start varje gång du vill starta Boot Application. Ett undantag från detta

är om inget system är tillgängligt i robotens styrenhet vid starten. I så fall startas Boot

Application automatiskt.


Om en IP-adress ska erhållas automatiskt ska du se till att det finns en server som förser

nätverket med IP-adresses (en DHCP-server). I annat fall kommer du inte att kunna komma

åt styrenheten via styrenhetsnätverket.

Det går fortfarande att komma åt styrenheten via service-PC-anslutningen.

Dialogrutan för nätverksanslutning

Bilden visar dialogrutan för nätverksanslutning.

en0400000902

Procedur

Oavsett hur du väljer att ställa in nätverksanslutningarna är de första stegen gemensamma:




2. I Boot Application trycker du på Settings.

Dialogrutan för nätverksanslutning visas.

3. Om du väljer att inte använda någon IPadress

trycker du på Use no IP address.

I annat fall fortsätter du nedan!




I vissa fall kan det vara bra att koppla bort

styrenheten från nätverket utan att

koppla bort nätverkskabeln. Utan IPadress

kan du inte komma åt styrenheten

från annan utrustning i samma nätverk.


275

4 Styrenhet



4. Om du väljer att erhålla en IP-adress

automatiskt trycker du på Obtain an IP

address automatically. I annat fall

fortsätter du nedan!

5. Om du väljer att använda en fast IPadress

trycker du på Use the following

IP address.

6. Tryck på rutan IP address och skriv in en

giltig IP-adress.

7. Tryck på rutan Subnet mask och skriv in

en giltig nätmask.

8. Tryck på rutan Default gateway och

skriv IP-adressen för den

standardgateway som ska användas.

9. Tryck på OK för att spara den nya

inställningen.


Controller för att starta om styrenheten

och använda den nya inställningen.

11. Tryck på OK för att spara den nya

inställningen.


Controller för att starta om styrenheten

och använda den nya inställningen.

276


4 Styrenhet

4.3.1. Aktuellt driftsläge

4.3 Driftslägen


Översikt

Lägesomkopplaren

Kontrollera positionen hos styrenhetens lägesomkopplare eller statusfältet på FlexPendant.

Driftslägesändringar loggas också i händelseloggen.

Lägesomkopplaren ska vara i den position som bilden visar:

xx0300000466

A

B

C

D

E

Lägesomkopplare med två positioner

Lägesomkopplare med tre positioner

Automatiskt körsätt

Manuellt läge med reducerad hastighet

Manuellt fullhastighetsläge


1. Om du vill växla från manuellt till

automatiskt läge

2. Om du vill växla från automatiskt till

manuellt läge

beskrivs i avsnittet Växla från manuellt till

automatiskt läge på sidan 283.

beskrivs i avsnittet Växla från

automatiskt till manuellt läge med

reducerad hastighet på sidan 287.


277

4 Styrenhet


Visa aktuellt läge på FlexPendant

På FlexPendant kan du visa aktuellt driftsläge i statusfältet. Ett exempel på statusfält visas

nedan:

en0300000490

A

B

C

D

E

F

Statusfält

Driftsläge

Aktivt system

Styrenhetens läge

Programläge

Mekaniska enheter, aktiv är vald

278


4 Styrenhet

4.3.2.1. Om automatiskt läge

4.3.2. Automatiskt körsätt

4.3.2.1. Om automatiskt läge



inblandning.

Ett robotsystem i produktionen körs normalt i automatiskt läge. I det läget går det att fjärrstyra

robotsystemet, t.ex. med styrenhetens I/O-signaler. En insignal kan användas för att starta och

stoppa ett RAPID-program, en annan kan aktivera robotens motorer.

Det finns även andra mekanismer för att öka säkerheten i automatiskt läge som inte används

i manuellt läge.

Uppgifter du normalt utför i automatiskt läge

Iautomatiskt läge gör du normalt följande:

• startar och stoppar processer.

• läser in, startar och stoppar RAPID-program.

• återför roboten till dess bana när du återtar driften efter ett nödstopp.

• säkerhetskopierar systemet.

• återställer säkerhetskopior.

• trimmar in banor.

• rengör verktyg.

• förbereder eller byter arbetsobjekt.

• utför andra processorienterade uppgifter.

Ett välkonstruerat system låter dig utföra uppgifterna på ett säkert sätt och utan att påverka

den process som är igång. I ett sådant system kan du när som helst gå in i ett skyddat område

tillfälligt och låta säkerhetsmekanismerna stoppa processen medan du utför de uppgifter som

behövs. När du lämnar det skyddade området återupptas processen.

Läs i anläggnings- eller celldokumentationen för mer information om processorienterade

uppgifter.


Om robotsystemet fjärrstyrs kan åtgärder som start eller stopp av processtillämpningar och

RAPID-program åsidosättas. Intrimning av bana kan också störas.

I så fall ska du utföra dessa uppgifter i manuellt läge.


279

4 Styrenhet

4.3.2.2. Starta i automatiskt läge


FARA!

När roboten startas kan den röra sig utan förvarning.

Se till att inga människor finns inom skyddsområdet innan du slår på strömmen.

När ska jag starta i automatiskt läge

Starta robotsystemet i automatiskt läge när du vill återuppta eller starta en process eller ett

program automatiskt. Använd manuellt läge för ett robotsystem som ännu inte är i produktion

eller för andra uppgifter du behöver utföra som kräver manuellt läge.

Den exakta proceduren kan skilja från system till system beroende på anpassningar och

program som är specialgjorda för er.

Läs anläggnings- eller celldokumentationen för information om hur ert robotsystem ska

startas.

Starta i automatiskt läge


1. Ställ lägesomkopplaren på automatiskt läge.

2. Slå på huvudströmmen genom att ställa

strömbrytaren i läge ON.

en0400000794

3. Startade systemet utan fel

Om svaret är ja är proceduren klar.

Om inte, avbryt.

4. När systemet startats befinner det sig normalt i ett

säkert standby-läge med motorerna av i väntan på

ytterligare åtgärder.

en0400000793

Undantag

I automatiskt läge är det möjligt att starta ett RAPID-program och slå på motorerna från en

annan plats. Det innebär att systemet aldrig befinner sig i ett säkert standby-läge och att

roboten kan röra sig när som helst.

Läs i anläggnings- eller celldokumentationen hur ditt system är konfigurerat.

280


4 Styrenhet


Manuell återupptagningsprocess

Följ den här proceduren för att manuellt återuppta programmet om systemet inte är

konfigurerat för fjärromstart.


1. Tryck på knappen "Motorer på" på styrmodulen för att

aktivera robotens motorer.

2. Tryck på knappen Start på FlexPendant för att starta

programmet.

3. Startade programmet utan fel


I annat fall läser du anläggnings- eller

celldokumentationen för felsökningsriktlinjer.

en0400000795

Felhantering beskrivs i

Trouble shooting manual -

IRC5.


Det är inte alltid önskvärt att återuppta eller starta ett program. Det arbetsstycke som sitter i

kanske ska kastas eller en pågående limning eller svetsning kanske inte ska fortsättas.

Läs anläggnings- eller celldokumentationen för riktlinjer.


281

4 Styrenhet

4.3.2.3. Köra program i automatiskt läge

4.3.2.3. Köra program i automatiskt läge

Köra program i automatiskt läge

I det här avsnittet beskrivs hur du kör program i automatiskt läge.


1. Växla roboten till automatiskt läge. Hur du gör detta beskrivs i avsnittet

Växla från automatiskt till manuellt läge

med reducerad hastighet på sidan 287

2.

xx

Innan du kör roboten ska du läsa

säkerhetsinformationen i avsnittet FARA

- Flytt av manipulatorer kan vara förenat

med livsfara! på sidan 18.

3. Välj det program som ska startas. Hur du läser in ett program beskrivs i

avsnittet Läsa in ett befintligt program på

sidan 147.

4. Välj i vilket läge du vill starta programmet

och starta det.



på sidan 59.

5. Tryck ned startknappen på FlexPendant. Alla FlexPendant-knappar beskrivs i

avsnittet Vad är en FlexPendant på

sidan 56

282


4 Styrenhet

4.3.2.4. Växla från manuellt till automatiskt läge

4.3.2.4. Växla från manuellt till automatiskt läge

När ska jag ställa systemet i automatiskt läge

Växla systemet till automatiskt läge när du har en processtillämpning eller ett RAPIDprogram

som är klart att användas i produktionen.

FARA!

När roboten ställs i automatiskt läge kan den röra sig utan varning.

Se till att inga människor befinner sig inom skyddsområdet innan du byter driftsläge.

Växla från manuellt till automatiskt läge


1. Ställ lägesomkopplaren på automatiskt läge.

En dialogruta för lägesändring visas på FlexPendant.

2. Tryck på OK för att stänga dialogrutan.

Om du växlar tillbaka till manuellt läge stängs

dialogrutan automatiskt.

3. Växlade systemet läge utan fel

Om svaret är ja återupptar eller startar du

processtillämpningen eller RAPID-programmet.

I annat fall stoppar du och felsöker problemet.

xx0300000467



IRC5.

OBS!

Om ditt system använder en distribuerad operatörspanel kanske inte kontroller och

indikatorer är placerade exakt enligt den här handboken. Läs anläggnings- eller


Kontroller och indikatorer ser dock ut och fungerar på samma sätt.

När kan jag börja använda robotsystemet

Så länge som dialogrutan för lägesändring visas kan inga program startas och robotens

motorer kan inte aktiveras vare sig manuellt eller fjärrstyrt.

Undantag

I automatiskt läge är det möjligt att starta en process eller ett RAPID-program och slå på

motorerna från en annan plats. Det innebär att systemet aldrig befinner sig i ett säkert

standby-läge och att roboten kan röra sig när som helst.

Läs i anläggnings- eller celldokumentationen hur ditt system är konfigurerat.


283

4 Styrenhet

4.3.3.1. Om manuellt läge

4.3.3. Manuellt körsätt

4.3.3.1. Om manuellt läge


I manuellt läge kan roboten bara röra sig med reducerad och säker hastighet och bara med

manuell styrning.

Du måste trycka på aktiveringsenheten för att aktivera robotens motorer. Det manuella läget

används oftast när program skapas och när ett robotsystem tas i drift.

Det finns två manuella lägen: det normala manuella läget, som ibland kallas Manuellt läge

med reducerad hastighet, och Manuellt fullhastighetsläge.

Uppgifter du normalt utför i manuellt läge

Imanuellt läge gör du normalt följande:

• joggar roboten tillbaka till dess bana när du återtar driften efter ett nödstopp.

• korrigerar värdet på I/O-signaler efter feltillstånd.

• skapar och ändrar RAPID-program.

• trimmar in programmerade positioner.

284


4 Styrenhet

4.3.3.2. Starta i manuellt läge

4.3.3.2. Starta i manuellt läge

När ska jag starta systemet i manuellt läge

Starta systemet i manuellt läge när det inte finns någon process eller något program som ska

återupptas eller startas eller när du behöver utföra åtgärder som inte är möjliga i automatiskt

läge, t.ex. programändring och joggning.

Starta i manuellt läge


1. Ställ lägesomkopplaren på manuellt läge med

reducerad hastighet.

2. Slå på huvudströmmen genom att ställa

strömbrytaren i läge ON.

en0400000807

3. Startade systemet utan fel


I annat fall läser du anläggnings- eller

celldokumentationen för felsökningsriktlinjer.

4. När systemet startats befinner det sig i ett säkert

standby-läge i väntan på ytterligare åtgärder.

en0400000793



IRC5.

Vad gör jag nu

Om du vill...

...så läser du...

skapa RAPID-program Skapa ett nytt program på sidan 146.

jogga roboten Introduktion till joggning på sidan 83.

arbeta med eller ändra verktyg, arbetsobjekt

eller laster

Välja verktyg, arbetsobjekt och last. på sidan

102.


285

4 Styrenhet

4.3.3.3. Köra program i manuellt läge

4.3.3.3. Köra program i manuellt läge

Procedur

I det här avsnittet beskrivs hur du kör program i manuellt läge.


1. Växla roboten till manuellt läge. Hur du avgör vilket läge systemet

befinner sig i beskrivs i avsnittet Aktuellt

driftsläge på sidan 277.

Hur du gör detta beskrivs i avsnittet

Växla från automatiskt till manuellt läge

med reducerad hastighet på sidan 287

2.

xx

FARA!

Innan du kör roboten ska du läsa

säkerhetsinformationen i avsnittet FARA

- Flytt av manipulatorer kan vara förenat

med livsfara! på sidan 18.

3. Välj det program som ska startas. Hur du öppnar ett program beskrivs i

avsnittet Läsa in ett befintligt program på

sidan 147.

4. Välj vilket drifts- eller stegläge

programmet ska startas i.



på sidan 59.

5. Tryck ned startknappen på FlexPendant. Alla FlexPendant-knappar beskrivs i

avsnittet Vad är en FlexPendant på

sidan 56

286


4 Styrenhet

4.3.3.4. Växla från automatiskt till manuellt läge med reducerad hastighet

4.3.3.4. Växla från automatiskt till manuellt läge med reducerad hastighet

Växla från automatiskt till manuellt läge med reducerad hastighet


1. Ställ lägesomkopplaren i manuellt läge

eller tryck på nödstoppen.



I annat fall försöker du hitta felet.

xx0300000468

Felhantering beskrivs i Trouble shooting


OBS!

Om ditt system använder en distribuerad operatörspanel kanske inte kontroller och

indikatorer är placerade exakt enligt den här handboken. Läs anläggnings- eller


Kontroller och indikatorer ser dock ut och fungerar på samma sätt.


287

4 Styrenhet

4.3.3.5. Växla till manuellt fullhastighetsläge

4.3.3.5. Växla till manuellt fullhastighetsläge

När ska jag använda manuellt fullhastighetsläge

Använd manuellt fullhastighetsläge när programmet ska testas i full hastighet.

I manuellt fullhastighetsläge kan du köra programmet med full hastighet och ändå ha tillgång

till alla felsökningsfunktioner i programeditorn.

FARA!

Det är farligt att testa med full hastighet.

Se till att inga människor finns inom skyddsområdet när programmet startas.

Växla till manuellt fullhastighetsläge


1. Ställ lägesomkopplaren på manuellt

fullhastighetsläge.



I annat fall försöker du hitta felet.

Felhantering beskrivs i Trouble

shooting manual - IRC5.

FlexPendant-varning

När du byter läge visas en dialogruta på FlexPendant för att göra dig uppmärksam på

lägesändringen. Tryck på OK för att stänga dialogrutan.

Om du ändrar tillbaka till föregående läge kommer dialogrutan att stängas automatiskt och

ingen lägesändring sker.

288


5 Beskrivningar av termer och begrepp

5.1. Om kapitlet Beskrivningar av termer och begrepp


5.1. Om kapitlet Beskrivningar av termer och begrepp

Översikt

I det här kapitlet beskrivs många av de begrepp och ord som används i den här handboken.

Observera att det kan finnas ytterligare information i de kapitel som avhandlar de aktuella

funktionerna.


289


5.2. Vad är RobotStudioOnline

5.2. Vad är RobotStudio Online


Hänvisningar

RobotStudio Online körs på en PC som måste vara ansluten antingen till ett styrenhetsnätverk

eller till styrenhetens serviceport.

Om du ska till att att göra en installation via styrenhetsnätverket måste du veta styrenhetens

namn eller IP-adress.

Du måste också veta om det system som ska installeras är lagrat på PC-hårddisken, på en

medlevererad CD eller någon annanstans.

Alla procedurer beskrivs i operatörshandboken för RobotStudio Online .

Hur du väljer vilka aktiviteter som ska utföras med RobotStudio Online och vilka som ska

utföras med FlexPendant beskrivs i avsnittet När används FlexPendant och

RobotStudioOnline på sidan 50.

290



5.3. Vad är ett robotsystem

5.3. Vad är ett robotsystem

Beskrivning

Begreppet robotsystem består av manipulator(er), styrmodul, drivmodul och all utrustning

som styrs av styrenheten (verktyg, givare, m.m.). Det innefattar all maskinvara och

programvara som behövs för att köra roboten. Tillämpningsspecifik maskinvara och

programvara, t.ex. svetsutrustning, innefattas inte i termen.


291


5.4. Vad är robotar, manipulatorer och lägesställare

5.4. Vad är robotar, manipulatorer och lägesställare

Illustration

Bilden visar sambandet mellan begreppen robot, manipulator och lägesställare.

en0400000940

Manipulator

Allmän term för mekaniska enheter som används för att flytta objekt, verktyg, m.m. Termen

manipulator innefattar både robot och lägesställare. Begreppen robot och lägesställare ingår

i den allmänna termen manipulator.

Robot

Mekanisk enhet med TCP. Innefattar inte styrenheten.

lägesställare

Mekanisk enhet som används för att flytta ett arbetsobjekt. Kan ha en eller flera axlar, normalt

inte fler än 3 axlar. En lägesställare saknar normalt TCP.

Vad är en mekanisk enhet

En mekanism som kan joggas kallas vanligen mekanisk enhet. En mekanisk enhet kan

antingen vara en robot, en enstaka extern axel eller en uppsättning externa axlar, t.ex. en

tvåaxlad lägesställare.

292



5.5. Vad är en FlexController

5.5. Vad är en FlexController

FlexController

En FlexController är en grupp moduler som innehåller alla funktioner som behövs för att

flytta och styra roboten.

Basvarianten avFlexController IRC5 M2004 är uppdelad i två separata moduler, styrmodulen

och drivmodulen.

Styrmodulen innehåller all styrelektronik som t.ex. huvuddator, I/O-kort och flash-minne.

Drivmodulen innehåller all kraftelektronik för robotens motorer. En IRC5-drivmodul kan

innehålla nio drivenheter och hantera sex interna axlar plus två eller tre axlar beroende på

robotmodell.

När fler än en robot körs med en styrenhet (MultiMove-alternativet) måste en extra

drivmodul läggas till för varje extra robot. Det räcker dock med en enda styrmodul. Du kan

läsa mer om MultiMove i Application manual - MultiMove.

xx0400000730

A

B

Styrmodul

Drivmodul


293


5.6. Vad är ett verktyg

5.6. Vad är ett verktyg

Illustration

Ett verktyg är ett objekt som kan monteras direkt eller indirekt på robotens roterande skiva

eller på en fast plats inom robotens arbetsområde.

En fixtur (jigg) är inte ett verktyg.

Alla verktyg måste definieras med en TCP (Tool Center Point).

en0400000803

A

B

Verktygssida

Robotsida

Beskrivning

Varje verktyg som roboten ska använda måste mätas och dess data ska lagras för att korrekt

position ska uppnås för verktygets mittpunkt.

294



5.7. Vad är verktyget mittpunkt

5.7. Vad är verktyget mittpunkt

Illustration

Bilden visar att verktygets mittpunkt (TCP) är den punkt runt vilken orienteringen av

verktygets/manipulatorns handled definieras. Manipulatorns vridskiva är alltid riktad mot

TCP oavsett manipulatorarmens position.

xx0300000604

Beskrivning

Rörlig TCP

Stationär TCP

All robotpositionering definieras i relation till verktygets mittpunkt (TCP). Vanligtvis

definieras TCP relativt en position på manipulatorns vridskiva eller det verktyg som sitter på

denna.

TCP joggas eller flyttas till den programmerade målpositionen. Verktygets mittpunkt utgör

origo i verktygskoordinatsystemet.

Robotsystemet kan hantera ett antal TCP-definitioner, men bara en åt gången kan vara aktiv.

Det finns två TCP-grundtyper: rörlig och stationär.

Majoriteten av alla tillämpningar använder rörlig TCP, dvs. en TCP som rör sig efter

manipulatorn.

En typisk rörlig TCP kan definieras i relation till exempelvis spetsen på en bågsvetspistol,

mitten på en punktsvetspistol eller änden på ett avjämningsverktyg.

I vissa tillämpningar används en stationär TCP, t.ex. när en stationär punktsvetspistol används

eller om arbetsstycket hålls av en stationär fixtur. I sådana fall kan TCP definieras i relation

till den stationära utrustningen istället för den rörliga manipulatorn.


295


5.8. Vad är ett arbetsobjekt

5.8. Vad är ett arbetsobjekt

Illustration

Z

Z

Z

Y

Y

Y

X

X

X

en0400000819

Beskrivning

Ett arbetsobjekt är ett koordinatsystem med vissa egenskaper kopplade till det. Det används

i huvudsak för att förenkla programmeringen när program ska ändras p.g.a. förskjutning av

vissa uppgifter, objektprocesser, osv.

Arbetsobjekt skapas ofta för att förenkla joggning utefter objektets ytor. Det kan finnas flera

olika arbetsobjekt så du måste välja vilket du vill använda för joggning.

Laster är viktiga när du arbetar med gripdon. För att kunna positionera och manipulera ett

objekt med stor noggrannhet måste du ta hänsyn till vikten. Du måste välja vilken du vill

använda för joggning.

296



5.9. Vad är ett koordinatsystem


Beskrivning

Ett koordinatsystem definierar rymd i två eller tre dimensioner och har en fast nollpunkt till

vilken alla punkter i koordinatsystemet refererar.

När baskoordinatsystemet ska användas

xx0300000495

Jogga i baskoordinatsystemet när du behöver förutsägbara rörelser som är lätta att översätta

till joystick-rörelser.

I många fall finner du att baskoordinatsystemet är enklast att använda eftersom det inte är

beroende av verktyget, arbetsobjektet eller andra mekaniska enheter.

När du står framför roboten i ett normalkonfigurerat robotsystem och drar joysticken mot dig

flyttas roboten utefter Y-axeln. Om du rör joysticken i sidled flyttas roboten utefter X-axeln.

Om du vrider joysticken flyttas roboten utefter Z-axeln.


297



När världskoordinatsystemet ska användas

en0300000496

A

B

C


Världskoordinat


Jogga i världskoordinatsystemet när du behöver referera till ett koordinatsystem som är

gemensamt för flera robotar oavsett hur och var de är placerade.

Eftersom alla robotar refererar till samma koordinatsystem kan du vara säker på att joystickrörelserna

har samma effekt oavsett vald robot.

298




När användarkoordinatsystemet ska användas

D

A

C

B

en0400001225

A Användarkoordinatsystem 1

B Världskoordinatsystem

C Baskoordinatsystem

D Användarkoordinatsystem 2

Användarkoordinatsystemet kan definieras för varje använd fixtur, baserat på

världskoordinatsystemet. Om alla positioner är lagrade i objektkoordinater behöver du inte

programmera om ifall fixturen flyttas eller vrids. Du flyttar eller vrider koordinatsystemet

lika mycket och kan fortfarande använda alla programmerade positioner utan ändringar.


299



När arbetsobjektkoordinatsystemet ska användas

en0300000498

A Användarkoordinatsystem

B Världskoordinatsystem

C Objektkoordinatsystem 1

D Objektkoordinatsystem 2

Jogga i arbetsobjektkoordinatsystemet om du vill ha snabb förflyttning utefter delar av


Varje definierat arbetsobjekt kommer att ha sitt eget koordinatsystem inställt.

När ett förskjutet koordinatsystem ska användas

A

C

D

B

en0400001227

A

B

Ursprunglig position

Objektkoordinatsystem

300




C

D

Ny position

Förskjutet koordinatsystem

Ibland ska samma bana följas vid flera platser på samma objekt. För att undvika

omprogrammering av alla positioner varje gång definieras ett förskjutet koordinatsystem.

Detta koordinatsystem kan också användas i samband ,ed sökningar, för att kompensera för

skillnader i position för de enskilda delarna.

Det förskjutna koordinatsystemets definition är baserad på objektkoordinatsystemet.

När verktygskoordinatsystemet ska användas

en0300000497

Överst

Nederst

Verktygskoordinatsystem för punktsvetspistol

Verktygskoordinatsystem för bågsvetspistol

Jogga i verktygskoordinatsystemet när du behöver utföra åtgärder som kräver att

verktygsorienteringen behålls medan verktyget flyttas i olika riktningar.

Om du ska såga av en bit av ett arbetsobjekt kommer en bana skapad med något annat

koordinatsystem att vrida och bryta av sågbladet eftersom orienteringen av verktyget helt

säkert ändras.


301


5.10. Vad är manuellt läge

5.10. Vad är manuellt läge


I manuellt läge kan roboten bara röra sig med reducerad och säker hastighet och bara med

manuell styrning.

Du måste trycka på aktiveringsenheten för att aktivera robotens motorer. Det manuella läget

används oftast när program skapas och när ett robotsystem tas i drift.

Det finns två manuella lägen: det normala manuella läget, som ibland kallas Manuellt läge

med reducerad hastighet, och Manuellt fullhastighetsläge.

Vad är manuellt läge med full hastighet

I manuellt fullhastighetsläge kan roboten förflytta sig med programmerad hastighet men bara

under manuell kontroll.

Du måste trycka på hålldonet och håll-för-drift-knappen för att aktivera robotens motorer. Det

manuella fullhastighetsläget används oftast när program testas och när ett robotsystem tas i

drift.

Observera att det manuella fullhastighetsläget inte finns i alla robotsystem.

Säkerhet i manuellt läge

I manuellt läge är en del av säkerhetsmekanismerna avaktiverade eftersom roboten i det här

läget ofta körs med personal i närheten. Manövrering av en industrirobot kan medföra fara

och därför ska manövrer utföras på ett kontrollerat sätt. I manuellt läge körs roboten med

reducerad hastighet, normalt 250 mm/s.

302



5.11. Vad är automatiskt läge

5.11. Vad är automatiskt läge



inblandning.

Ett robotsystem i produktionen körs normalt i automatiskt läge. I det läget går det att fjärrstyra

robotsystemet, t.ex. med styrenhetens I/O-signaler. En insignal kan användas för att starta och

stoppa ett RAPID-program, en annan kan aktivera robotens motorer.

Det finns även andra mekanismer för att öka säkerheten i automatiskt läge som inte används


Begränsningar i automatiskt läge

Joggning är inte möjlig i automatiskt läge. Det kan även finnas andra uppgifter som du bör

utföra i manuellt läge för att vara säker på att du har full kontroll över roboten och dess

rörelser.

Läs anläggnings- eller systemdokumentationen för att se vilka uppgifter som inte bör utföras


Varför automatiskt läge

I grund och botten handlar det om säkerhet. Det måste finnas ett sätt att köra ett robotsystem

med full hastighet utan övervakning och utan mänsklig inblandning.

Säkerhetsstandarder som ISO 11161 definierar nödvändiga driftslägen där manuellt läge ökar

säkerheten för systemanvändare. Ett exempel är hålldon som måste aktiveras för att roboten

ska röra sig. Men det vore inte ett särskilt användbart system om en person måste stå och titta

på dag efter dag bara för att hålldonet ska vara intryckt.

Istället för att vara beroende av hålldon är roboten alltid aktiverad i automatiskt läge men det

finns säkerhetsmekanismer som stoppar den om någon går innanför den säkerhetszon som

omgärdar roboten.


303


5.12. Vad är en RAPID-tillämpning

5.12. Vad är en RAPID-tillämpning

Syfte

En RAPID-tillämpning innehåller instruktioner som styr roboten så att den kan utföra de

åtgärder den är avsedd för.

Innehållet i en RAPID-tillämpning

En tillämpning är skriven med ett visst vokabulär och en viss syntax i

programmeringsspråket RAPID.

Programmeringsspråket innehåller instruktioner på engelska som får roboten att röra sig,

skicka utdata och läsa indata. Det innehåller även instruktioner för att fatta beslut, upprepa

andra instruktioner, strukturera programmet, kommunicera med systemoperatören, osv.

Strukturen hos en RAPID-tillämpning

Strukturen hos en RAPID-tillämpning beskrivs i avsnittet Strukturen hos en RAPIDtillämpning


Hur lagras en tillämpning

En tillämpning du ska arbeta med eller köra måste läsas in i styrenhetens programminne.

Denna procedur kallas för att Läsa intillämpningen.

Du sparar tillämpningar på styrenhetens hårddisk eller annat diskminne för att de ska vara i

säkert förvar när du arbetar med andra tillämpningar.

304



5.13. Strukturen hos en RAPID-tillämpning


Bild på en RAPID-tillämpning

en0300000576

Delar

Del

Task

Parametrar för taskegenskaper

Program

Funktion

Varje task innehåller vanligen ett RAPID-program och systemmoduler

avsedda för en viss funktion, t.ex. punktsvetsning eller

manipulatorrörelser.

En RAPID-tillämpning kan innehålla en task. Om du har

fleruppgiftsalternativet (multitasking) installerat kan det finnas mer än

en task.

När mer än en task används vid fleruppgiftskörning exekveras dessa

parallellt, eller om så behövs enligt angiven prioriteringsordning.

Parametrar för task-egenskaper ställer in vissa egenskaper för allt

innehåll i en task. Alla program som lagrats i en viss task erhåller de

egenskaper som angetts för respektive task.

Egenskapsparametrar för task beskrivs i RAPID reference manual.

Varje program innehåller vanligtvis programmoduler som utför vissa

funktioner, t.ex. punktsvetsning eller manipulatorrörelser.

Alla program måste ha en startrutin som är definierad som exekverbar.


305



Del

Programmodul

Data

Rutin

Startrutin

Funktion

Varje programmodul innehåller data och rutiner för att utföra en viss

funktion.

Programmet är indelat i moduler för bättre överblick och smidigare

hantering av programmen. Varje modul representerar oftast en viss

robotåtgärd eller liknande.

Alla programmoduler tas bort om programmet tas bort från

styrenhetens programminne.

Programmoduler är oftast skrivna av användaren.

Data är värden och definitioner som angetts i program- eller

systemmoduler. Dessa data refereras till från instruktioner i samma

modul eller i ett antal moduler (tillgängligheten beror på datatyp).

Datatypsdefinitioner beskrivs i RAPID reference manual.

En rutin innehåller instruktionsuppsättningar som definierar vad

robotsystem ska göra.

En rutin kan också innehålla data som behövs för instruktionerna.

En speciell typ av rutin som på engelska ofta kallas "Main" och som

definierats som startpunkt för programexekveringen.

Instruktion

Systemmodul

Note

Varje program måste ha en startrutin som kallas för "Main" för att

kunna exekveras. Hur du gör en rutin till startrutin beskrivs i RAPID

reference manual.

Varje instruktion är en begäran om att en viss händelse ska inträffa,

t.ex. "Kör manipulatorns TCP till en viss position" eller "Ange vissa

digitala utdata".

Instruktionerna, deras syntax och funktion beskrivs utförligt i avsnittet

RAPID reference manual.

Varje systemmodul innehåller data och rutiner för att utföra en viss

funktion.

Programmet är indelat i moduler för bättre överblick och smidigare

hantering av programmen. Varje modul representerar oftast en viss

robotåtgärd eller liknande.

Alla systemmoduler kommer att behållas även om du väljer "Delete

program".

Systemmoduler är vanligtvis skrivna av robottillverkaren eller

linjekonstruktören.

306



5.14. Vad är en datamatris

5.14. Vad är en datamatris

Översikt

En datamatris är en viss typ av variabel: en vanlig variabel kan bara innehålla ett värde,

medan en matris kan innehålla flera.

Den kan konstrueras som en tabell med en eller flera dimensioner. Denna tabell kan fyllas

med data (numeriska värden eller teckensträngar) som ska användas vid programmering eller

drift av robotsystemet.

Nedan visas ett exempel på en tredimensionell matris:

en0400001006

Denna matris kallas "Array" och har de tre dimensionerna a, b och c. Dimension a har tre

rader, b har tre rader och c har två rader. Matrisen och dess innehåll kan skrivas somArray

{a, b, c}.

Exempel 1:Array {2, 1, 1}=29

Exempel 2:Array {1, 3, 2}=12


307


5.15. Vad är en händelselogg

5.15. Vad är en händelselogg

Översikt

Robotsystem körs ofta utan att personal finns närvarande. Loggningsfunktionen ger dig ett

bra sätt att lagra information om händelser som inträffat för att du sedan ska kunna analysera

och spåra fel.

Hur du kommer åt och arbetar med loggar beskrivs i avsnittet Event log messages i Trouble

shooting manual, IRC5 och i avsnittet Händelselogg på sidan 234.

Begrepp

En händelselogg är skriftlig information om händelser i robotsystemet. En logg består av

poster, en för varje händelse, med en tidsangivelse för varje post.

Händelseloggens uppbyggnad

Bilden visar en lista med loggposter som visas på FlexPendant.

xx0300000448

A

B

C

D

Händelsetyp (fel, varning, information)

Händelsekod

Händelserubrik

Datum och tid för händelsen

Händelseloggmeddelande

För varje post finns ett meddelande som beskriver händelsen. Meddelandet beskriver

händelsen i detalj och innehåller ofta råd för hur problemet ska lösas. Alla meddelanden

beskrivs i Trouble shooting manual, IRC5.

308


Index

A

anpassning 72

Ansluta en PC 274

Ansluta till ett nätverk 275

automatiskt läge 279

B

bläddra 70

Boot Application 244

B-start 252

C

C-start 249

D

datainstans 135

datum och tid 224

DHCP-server 275

E

Ethernet 274

F

filhantering 75

FlexController 293

FlexController, knappar 272

FlexPendant 56, 66

FlexPendant Explorer 74

FlexPendant, ansluta 66

FlexPendant, maskinvaruknappar 57

FlexPendants huvuddelar 56

FlexPendant-skärmen 58

H

Håll-för-driftknappen 59

händelselogg 235

höger hand 219

I

I/O 76, 225

I/O-signaler för säkerhet 44

Inkrementell rörelse 128

Installera system 244

instruktioner, hantering av 179

IP-adress, använd ingen adress 275

IP-adress, erhålla automatiskt 276

IP-adress, fast 276

I-start 251

J

Joggning 40

Joggning, joystickriktningar 90

Joggning, verktygsorientering 92

joggningsfönstret 86

K

kalibrera baskoordinatsystem 214

kalibrera pekskärm 233

kalibrering 201

Kalibreringsposition 204

koordinatsystem 297

KÖR-knapp 57

L

Lås skärmen 239

last, skapa 121

logga in 255

logga ut, logga in 255

M

manuellt läge 284

moduler, hantering av 163

multitasking 157

N

nätverk 274

Nätverksanslutning 275

O

övervakning 229

P

program, hantering av 147

programmerbara tangenter 227

Programmeringsenhet 56

programminne 159

Programvarutangentbordet 68

P-start 250

R

RAPID 42

rengöra skärmen 239

rotera FlexPendant 220

rutiner, hantering av 168

S

säkerhetskopiera systemet 196

Se meddelanden från program 241

Seriemätkortet, SMB 211

Serviceport 274

serviceport 274

språk 226

Ställa in nätverksanslutningar 245

stänga av backup-batteri 177

starta exekvering 61

Starta och välja system 248

Starta om systemet 246

Starta utan systemprogramvara 244

Startknapp för programexekvering 57

statusfält 257

stoppa exekvering 61

STOPP-knapp 57

Stoppknapp för programexekvering 57

styrverktyg, översikt 50


309

Index

system parametrar, ändra 221

T

ta bort program, från hårddisken 161

tar bort program 159

TPU 56

U

UAS, konfigurera viyer 232

USB 75

USB-minne 75

V

Välj system 246

välja mekanisk enhet 88

vanligaste I/O 225

vänster hand 219

varmstart 247

verktyg, översikt styrverktyg 50

verktyg, skapa 103

verktygets mittpunkt, TCP 103

X

X-start 248

Z

zooma 70

310
