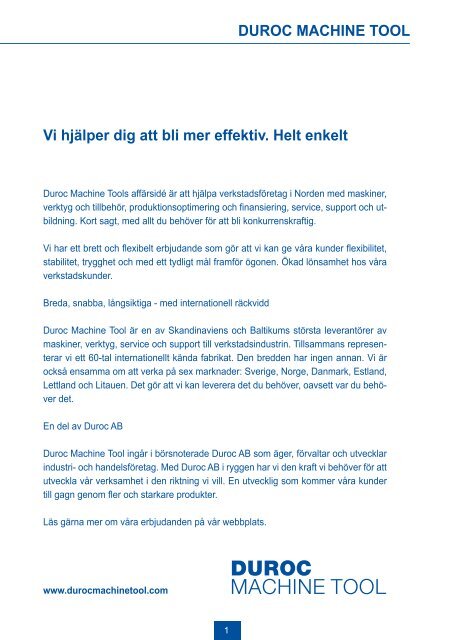

DUROC MACHINE TOOL<br />

Präge•Fix<br />

Vi hjälper dig att bli mer effektiv. Helt enkelt<br />

Makro•Grip ®<br />

<strong>Duroc</strong> Machine Tools affärsidé är att hjälpa verkstadsföretag i Norden med maskiner,<br />

verktyg och tillbehör, produktionsoptimering och finansiering, service, support och utbildning.<br />

Kort sagt, med allt du behöver för att bli konkurrenskraftig.<br />

Vi har ett brett och flexibelt erbjudande som gör att vi kan ge våra kunder flexibilitet,<br />

stabilitet, trygghet och med ett tydligt mål framför ögonen. Ökad lönsamhet hos våra<br />

verkstadskunder.<br />

Breda, snabba, långsiktiga - med internationell räckvidd<br />

<strong>Duroc</strong> Machine Tool är en av Skandinaviens och Baltikums största leverantörer av<br />

maskiner, verktyg, service och support till verkstadsindustrin. Tillsammans representerar<br />

vi ett 60-tal internationellt kända fabrikat. Den bredden har ingen annan. Vi är<br />

också ensamma om att verka på sex marknader: Sverige, Norge, Danmark, Estland,<br />

Lettland och Litauen. Det gör att vi kan leverera det du behöver, oavsett var du behöver<br />

det.<br />

En del av <strong>Duroc</strong> <strong>AB</strong><br />

<strong>Duroc</strong> Machine Tool ingår i börsnoterade <strong>Duroc</strong> <strong>AB</strong> som äger, förvaltar och utvecklar<br />

industri- och handelsföretag. Med <strong>Duroc</strong> <strong>AB</strong> i ryggen har vi den kraft vi behöver för att<br />

utveckla vår verksamhet i den riktning vi vill. En utvecklig som kommer våra kunder<br />

till gagn genom fler och starkare produkter.<br />

Läs gärna mer om våra erbjudanden på vår webbplats.<br />

Vario•Tec<br />

Automation<br />

Quick•Tower Quick•Point ®<br />

www.durocmachinetool.com<br />

Clean•Tec<br />

1

Hjärtligt välkommen till tekniken i Langs värld!<br />

Motorsport<br />

Medicinteknik<br />

© www.kadach.com<br />

Flygteknik<br />

Försvarsindustri<br />

Maskinbyggnad<br />

Energiteknik<br />

Våra produkter finns naturligtvis även inom andra områden, tex bilindustrin, finmekaniken, smyckesoch<br />

livsmedelsindustrin liksom i ytterligare industriområden. Vi levererar också till skolor, forskningsinstitut<br />

och universitet.<br />

2

NYTT!<br />

Även i år finns en rad nyheter i katalogen.<br />

Här presenterar vi kort våra "höjdare".<br />

NYHETER<br />

Präge•Fix<br />

Konturbackar - spännsystemet för<br />

alla former!<br />

Makro•Grip ®<br />

Nu kan alla profilerade detaljer spännas fast säkert och<br />

noggrant. Påbyggnadsbackarna med bearbetad kontur kan<br />

sättas in enkelt, snabbt och med hög repeternoggrannhet.<br />

Finns till Makro•Grip 77 och 125.<br />

Från sidan 32<br />

Quick•Point ®<br />

Vario•Tec 77 centrerskruvstycke<br />

Det väl beprövade Vario•Tec fixeringssystemet nu<br />

också med Makro•Grip 77 centrerskruvstycke. Bäst<br />

för små och kompakta detaljer.<br />

Från sidan 44<br />

Quick•Tower<br />

Quick•Point - Tri•Top kub<br />

Kompakt och flersidigt spännsystem. Upp till 3 centrerskruvstycken<br />

46 eller 77 kan sättas upp utan problem.<br />

Utrustat med Quick•Point 52 nollpunktspännsystem och förberett<br />

för automatisk hantering.<br />

Automation<br />

Från sidan 76<br />

Vario•Tec<br />

Eco•Compact automatiseringssystem<br />

Det lilla och flexibla hjälpmedlet för alla fleroperationsmaskiner.<br />

Enkel och kostnadseffektiv automatiseringslösning för små serier.<br />

Från sidan 106<br />

Clean•Tec<br />

3

Mässdeltagande i hela världen:<br />

MACH<br />

Birmingham<br />

TechniShow<br />

Utrecht<br />

Euromold<br />

Frankfurt<br />

JIMTOF<br />

Tokyo<br />

Industrie<br />

Paris<br />

AMB<br />

Stuttgart<br />

Metall<br />

München<br />

Naturligtvis är vi eller våra representanter representerade på alla andra viktiga mässor, som tex Basel,<br />

Bilbao, Bangalore, Brno, Bryssel, Chicago, Köpenhamn, Milano, Madrid, Stockholm, ...<br />

4

Präge•Fix<br />

Med upp till 20 ton hydraultryck präglas detaljerna och en<br />

formsäker inspänning med högsta inspänningskraft garanteras.<br />

Från sidan 6<br />

Präge•Fix<br />

Makro•Grip ®<br />

Idealiskt för 5-sidig bearbetning (bästa tillgänglighet). Stort<br />

spännområde genom snabb vändning av backarna. Kan erhållas<br />

i flera varianter, t ex som dubbel- eller konturskruvstycke<br />

eller med Vario•Tec uppspänningssystem.<br />

Från sidan 20<br />

Makro•Grip ®<br />

Quick•Point ®<br />

Detta nollpunktsystem med låg höjd (27 mm) och hög positioneringsnoggrannhet<br />

hör till de bästa i sin klass.<br />

Från sidan 50<br />

Quick•Point ®<br />

Quick•Tower<br />

Effektivt för horisontella fleroperationsmaskiner: Med hjälp<br />

av passande Quick•Point 0-punktsplattor, i kombination<br />

med tornet, ett flexibelt och kostnadseffektivt positioneringssystem.<br />

Från sidan 80<br />

Quick•Tower<br />

Automation<br />

Eco•Tower och Eco•Compact - våra patenterade buffertoch<br />

hanteringssystem möjliggör ekonomisk tillverkning även<br />

i små serier.<br />

Från sidan 96<br />

Automation<br />

Vario•Tec<br />

Reducera riggtiderna! Intryckbara uppläggningsstift för alla<br />

vanliga maskinskruvstycken. Mer än 100.000 levererade!<br />

Från sidan 124<br />

Vario•Tec<br />

Clean•Tec<br />

Spar dyr tryckluft! Tack vare den öppningsbara propellern<br />

kan arbetsbord, fixturer och arbetsstycken befrias från<br />

spånor och skärvätska på några få sekunder.<br />

Från sidan 136<br />

Clean•Tec<br />

5

Präge•Fix<br />

6

Präglingsstation<br />

från sidan 14<br />

Tillbehör<br />

från sidan 17<br />

Clean•Tec<br />

Vario•Tec<br />

Quick•Point ®<br />

Quick•Tower<br />

Automation<br />

Makro•Grip ®<br />

Präge•Fix<br />

7

Präge•Fix<br />

Präge•Fix: Vår formomslutande<br />

"teknologi" som garanterar världens<br />

bästa fasthållning!<br />

8

Clean•Tec<br />

Vario•Tec<br />

Automation<br />

Quick•Tower<br />

Quick•Point ®<br />

Makro•Grip ®<br />

Präge•Fix<br />

9

"Originalet" - Fördelar med prägling:<br />

Minimalt uppspänningsdjup med uppspänningshöjd på bara 3 mm<br />

> enorm materialbesparing<br />

Högsta fasthållningskraft vid låga spänntryck genom formomslutningen<br />

> ingen materialdeformering<br />

Speciell form på prägling<br />

> hög repeternoggrannhet 0,01 mm<br />

I kombination med Makro Grip centrerskruvstycke fås bästa åtkomlighet<br />

> därigenom kan också korta verktyg användas, vilket medför mindre vibrationer och<br />

därigenom bättre yta och mindre förslitning<br />

Förberedande av arbetsstycket minimeras och det går att prägla direkt i sågsnitt eller<br />

grader och också vid extremt högfasta material som tex titan<br />

> stora besparingar vid riggning<br />

10

Präge•Fix<br />

Optimalt präglingstryck för formomslutning<br />

Präglingsbackar<br />

Idealisk prägling på arbetsstycket<br />

när intrycksytan mellan tänderna är<br />

markerad<br />

Till och med för stort överhäng räcker 3 mm inspänning<br />

Vario•Tec<br />

Quick•Tower<br />

Makro•Grip ®<br />

Präge•Fix<br />

Quick•Point ®<br />

Automation<br />

Hög fräseffekt vid stora och tunga detalje<br />

Hög hållkraft tack vare formomslutningen<br />

Clean•Tec<br />

11

Funktionsprincip vid prägling - 5 sekunder som kan föränd<br />

Alla material såsom stål, aluminium, koppar, mässing eller plast lämpar sig för prägling. Präglingstiden per arbetsstycke uppg<br />

1<br />

Sågning med minimal bearbetningskant<br />

2<br />

Det tar max 5 sekunder<br />

att prägla<br />

12

Präge•Fix<br />

Präge•Fix<br />

ra din tillverkning<br />

år till 3 - 5 sek.<br />

3<br />

Makro•Grip ®<br />

Präglingsdjup har uppnåtts när avtrycksmärken<br />

mellan tänderna kan ses på arbetsstycket<br />

Quick•Tower<br />

4<br />

Vario•Tec<br />

Quick•Point ®<br />

Automation<br />

Absolut säker inspänning med låg<br />

spännkraft och minimal fastspänningshöjd<br />

(3 mm)<br />

Clean•Tec<br />

13

Präglingsstation<br />

Standard präglingsstation:<br />

Idealisk för kostnadseffektiv start<br />

Ergonomiskt inställbart<br />

präglingstryck<br />

Lätt avläsbart<br />

hydrauliktryck<br />

Pneumatisk-hydraulisk<br />

omvandlare med oljenivåangivelse<br />

Präglingsbackar för alla<br />

material till 35 alt 45 HRc<br />

med 20 ton präglingstryck<br />

Snabb rasterinställning<br />

för olika arbetsstycksstorlekar<br />

Pneumatisk omvandlare<br />

aktiveras med hand eller fot<br />

Anslag med skala för<br />

snabb iläggning av<br />

arbetsstycke<br />

Präglingsstation för bänk, maximal präglingslängd 245 mm resp 355 mm<br />

Leveransomfång:<br />

- Präglingsskruvstycke<br />

- Präglingsbackar med uppläggningslist 3 mm<br />

- Pneumatisk-hydraulisk tryckomvandlare<br />

- Pneumatisk omkopplare för hand- eller fotstyrning<br />

- Kontrollbit för kontroll av prägling<br />

- Verktygsinställning med skala<br />

- Skyddsskiva<br />

Beteckning Vikt i kg Beställningsnr Pris<br />

Präglingsstation, standard, präglingslängd 245 mm<br />

med präglingsbackar för material till 35 HRc<br />

Präglingsstation, förlängd, präglingslängd 355 mm<br />

med präglingsbackar för material till 35 HRc<br />

Präglingsstation, standard, präglingslängd 245 mm<br />

med high-end präglingsbackar för material till 45 HRc<br />

Präglingsstation, förlängd, präglingslängd 355 mm<br />

med high-end präglingsbackar för material till 45 HRc<br />

67,0 41200<br />

77,0 41350<br />

67,0 41200-HE<br />

77,0 41350-HE<br />

14

Präge•Fix<br />

Präge•Fix<br />

Originalet! Världens bästa inspänningskraft<br />

genom formomslutning<br />

Inspänning utan förprägling<br />

Inspänning med förpräglade<br />

arbetsstycken<br />

Makro•Grip ®<br />

Inspänningsproblem vid denna typ av inspänning:<br />

- Inspänning med höghållfasta material kan endast<br />

ske med väldigt hög inspänningskraft<br />

- Behövs stora och klumpiga inspänningsutrustningar<br />

som ger dålig åtkomst<br />

- Stor förslitning av tänder på backar<br />

- Repeternoggrannhet dålig<br />

Fördelar med Langs präglingsteknik<br />

- Genom förprägling till 20 ton kan också<br />

höghållfasta material spännas in med kompakta<br />

utrustningar<br />

- Den mycket goda tillgängligheten gör att kortare<br />

verktyg kan användas. Därigenom också lägre<br />

vibrationer och längre verktygslivslängd<br />

- Ingen förslitning på utrustningen<br />

Quick•Tower<br />

När titan ska bearbetas behövs hög inspänningskraft.<br />

Vi har testat en rad olika fastspänningssystem<br />

och ser att Langs Präge•Fix-teknologi ger högsta<br />

hållkraft. För att prägla behövs 15 ton kraft för att få<br />

en brukbar kontur i arbetsstycket. Detta uppnås lätt<br />

med präglingssystemet från Lang. Systemet garanterar<br />

lika och definierad hållkraft och därigenom en<br />

processäker inspänning, som passar vår automatiserade<br />

tillverkning.<br />

Helmar Schumacher<br />

CADCAM<br />

Fa. Herrmann Ultraschalltechnik<br />

GmbH & Co. KG<br />

Automation<br />

Clean•Tec<br />

Vario•Tec<br />

Quick•Point ®<br />

15

Mobil präglingsstation<br />

Mobil präglingsstation - den praktiska och flexibla<br />

lösningen i verkstaden<br />

Platta med T-spår så att en<br />

andra Präge•Fix-station kan<br />

monteras vid dubbelprägling<br />

Stort präglingsområde<br />

till 355 mm<br />

Praktisk och stabil<br />

vagn för enkel förflyttning<br />

Enkel prägling med fotpedal,<br />

så att bägge händerna<br />

kan hållas fria för ergonomisk<br />

hantering<br />

För långa arbetsstycken rekommenderas<br />

dubbelprägling<br />

Mobil präglingsstation, max präglingslängd 355 mm<br />

Leveransomfång:<br />

- Präglingsskruvstycke<br />

- Präglingsbackar med uppläggningslist 3 mm<br />

- T-spårsplatta 596 x 496 mm<br />

- Praktisk och stabil verkstadsvagn<br />

- Pneumatisk-hydraulisk tryckomvandlare (30 - 400 bar)<br />

- Pneumatisk omkopplare för hand- eller fotstyrning<br />

- Kontrollbit för kontroll av prägling<br />

- Verktygsinställning med skala<br />

- Skyddsskiva<br />

Beteckning Vikt i kg Beställningsnr Pris<br />

Mobil präglingsstation, max präglingslängd 355 mm<br />

med standard präglingsbackar för material till 35 HRc<br />

Tilläggsstation för dubbelprägling<br />

med standard präglingsbackar<br />

Mobil präglingsstation, max präglingslängd 355 mm<br />

med high-end präglingsbackar för material till 45 HRc<br />

Tilläggsstation för dubbelprägling<br />

med high-end präglingsbackar<br />

200 41400<br />

45 41140<br />

200 41400-HE<br />

45 41140-HE<br />

16

Präge•Fix > Tillbehör<br />

Präge•Fix<br />

Ger förtroende - alltid samma spännkvalitet!<br />

Ni har alltid samma fasthållningskraft på arbetsstycket, förutsatt att förslitningen på präglingständerna kontrolleras.<br />

Kontrolltolk för präglingständerna<br />

Makro•Grip ®<br />

Beställningsnr<br />

Pris<br />

41020<br />

Det enkla och snabba sättet att kontrollera att präglingsbackarna<br />

inte har slitits ner och behöver skickas för<br />

omslipning.<br />

Automation<br />

Quick•Point ®<br />

Quick•Tower<br />

Placera tolkarna med präglingsmönster i de yttre hörnen och<br />

spänn fast lätt för hand.<br />

Passar nu kontrollstenen mellan präglingständerna ska backarna<br />

skickas för omslipning.<br />

Omslipning präglingsbackar<br />

Beteckning<br />

Beställningsnr<br />

Omslipning<br />

standardbackar<br />

41111-01<br />

Pris/par<br />

Vario•Tec<br />

Omslipning<br />

high-end backar<br />

41112-01<br />

Vid förslitning kan präglingständerna slipas om upp till 10<br />

gånger. För att inte få störningar vid omslipning rekommenderas<br />

ett andra par präglingsbackar.<br />

Clean•Tec<br />

17

Originalet från LANG!<br />

Olika hårda arbetsstycken kräver olika präglingsbackar, för att höja livslängden och garantera en säker inspänning.<br />

Med standardbackar kan arbetsstycken upp till 35 HRc hårdhet präglas. För höghållfasta material till<br />

45 HRc behövs high-end backarna.<br />

High-end<br />

präglingsbackar<br />

Draghållfasthet Rm N/mm²<br />

Standard<br />

präglingsbackar<br />

Hårdhet HRc<br />

Standard präglingsbackar med uppläggning 3 mm höjd<br />

Vikt i kg<br />

ningsnr<br />

Beställningsnr<br />

Pris/par<br />

1,4 41111<br />

Standard präglingsbackar för alla material upp till 35 HRc.<br />

(Känns igen genom materialnummer 20 på baksidan.)<br />

High-end präglingsbackar med uppläggning 3 mm höjd<br />

Vikt i kg<br />

Beställ-<br />

Pris/par<br />

1,4 41112<br />

High-end präglingsbackar för prägling av höghållfasta material upp<br />

till 45 HRc. (Känns igen genom materialnummer 15 på baksidan.)<br />

18

Präge•Fix > Tillbehör<br />

Mittmarkering förenklar ilägg av<br />

mindre detaljer utan anslag.<br />

Mittmarkeringsfixtur<br />

Beteckning<br />

Beställningsnr<br />

Pris<br />

Mittmarkeringsfixtur 41010<br />

Reservmarkeringsbultar 41010-01<br />

Enkelt att komplettera till befintliga präglingsstationer.<br />

Mittmarkering vid prägling. Genom markeringen kan arbetsstycken lätt och säkert läggas in (anslag behövs<br />

troligtvis ej). Dessutom kan fler arbetsstycken utan anslag läggas in med hög noggrannhet.<br />

Clean•Tec<br />

Vario•Tec<br />

Präge•Fix<br />

Makro•Grip ®<br />

Quick•Point ®<br />

Quick•Tower<br />

Automation<br />

19

Makro•Grip ®<br />

20

Makro•Grip<br />

Centrerskruvstycken<br />

46, 77, 125<br />

från sidan 26<br />

Präge•Fix<br />

Makro•Grip<br />

Konturskruvstycken<br />

77 + 125<br />

från sidan 34<br />

Makro•Grip ®<br />

Twin•Grip<br />

Ombyggnadssatser<br />

från sidan 40<br />

Twin•Grip<br />

Konturskruvstycken<br />

77 + 125<br />

från sidan 42<br />

Automation<br />

Quick•Point ®<br />

Quick•Tower<br />

Vario•Tec<br />

Skruvstycken<br />

77 + 125<br />

från sidan 44<br />

Vario•Tec<br />

Tillbehör<br />

från sidan 48<br />

Clean•Tec<br />

21

SPÄNN MED GREPP:<br />

Ett skruvstycke - många inspänningsmöjligheter:<br />

när 5-sidig bearbetning är som bäst<br />

Makro•Grip<br />

Konturskruvstycke<br />

22

Twin•Grip<br />

Vario•Tec<br />

Clean•Tec<br />

Automation<br />

Quick•Tower<br />

Quick•Point ®<br />

Makro•Grip ®<br />

Präge•Fix<br />

Vario•Tec<br />

23

Det patenterade centrerskruvstycket Makro•Grip -<br />

exakt, starkt och tack vare vändbara backer med stort ins<br />

På mindre än 1 minut vänds<br />

backarna. Härigenom fås ett<br />

större inspänningsområde.<br />

Utrustat med Präge•Fix backar<br />

för uppläggshöjd 3 mm<br />

Spindelskydd, se sidan 48<br />

Med ytterligare inspänningsmöjligheter<br />

för ej präglade<br />

arbetsstycken<br />

Centrernoggrannhet<br />

+/- 0,02 mm<br />

Dubbel styrning av<br />

backar med integrerat<br />

spår<br />

Gänga för<br />

fastspänning av<br />

anslag<br />

Stabil och robust grundkropp,<br />

men ändå lätt<br />

och hanterbar<br />

Utrustat med dragtappar<br />

för precis inspänning<br />

i Lang Quick•Point<br />

0-punktsystem<br />

24

Makro•Grip ®<br />

Präge•Fix<br />

pänningsområde<br />

Quick•Point ®<br />

Makro•Grip ®<br />

De patenterade vändbara backarna ger större inspänningsområde<br />

5-sidig bearbetning när den är som bäst<br />

- Bästa tillgänglighet vid 5-sidig bearbetning<br />

- Högsta hållkraft vid låg spännkraft tack vare patenterad<br />

präglingsteknik<br />

- Detaljer kan utan störande anslag läggas in exakt<br />

- Stor spännvid genom vändbara backar<br />

- Lätt och flexibel hantering tack vare låg vikt och integrerat<br />

0-punktsystem<br />

Spännkraft i N<br />

Quick•Tower<br />

Automation<br />

Makro•Grip ® 125<br />

20000<br />

18000<br />

16000<br />

Vi rekommenderar<br />

momentnyckel vid<br />

inspänning.<br />

Makro•Grip ® 77<br />

14000<br />

12000<br />

10000<br />

Vario•Tec<br />

Makro•Grip ® 46<br />

8000<br />

6000<br />

4000<br />

2000<br />

10 20 30 40 50 60 70 80 90 100<br />

Vridmoment<br />

i Nm<br />

Clean•Tec<br />

25

Makro•Grip ® 46 – "minstingen"<br />

Hög inspänningskraft - liten störkontur<br />

Makro•Grip ® 46<br />

Beteckning Spännområde i mm Vikt i kg<br />

Beställningsnr<br />

Pris<br />

NYHET<br />

Makro•Grip 46<br />

Grundkroppslängd 77 mm<br />

Makro•Grip 46<br />

Grundkroppslängd 117 mm<br />

Makro•Grip 46<br />

Grundkroppslängd 157 mm<br />

0 – 65 1,7 47065<br />

0 – 105 2,5 47105<br />

0 – 145 3,3 47145<br />

26

Makro•Grip ® 46<br />

Vario•Tec<br />

Automation<br />

Quick•Tower<br />

Quick•Point ®<br />

Präge•Fix<br />

Makro•Grip ®<br />

Makro•Grip 46 centrerskruvstycke möjliggör ytterst flexibel<br />

inspänning<br />

Passar också ypperligt för plastbearbetning<br />

Clean•Tec<br />

27

Makro•Grip 77 - vår "allrounder"<br />

Fortfarande vårt mest köpta skruvstycke - användbart för de flesta bearbetningar<br />

Makro•Grip ® 77<br />

Beteckning<br />

Spännområde<br />

i mm<br />

Vikt i kg<br />

Beställningsnr<br />

Pris<br />

NYTT!<br />

Makro•Grip 77<br />

Grundkroppslängd 102 mm<br />

0 – 85 2,7 47085<br />

Makro•Grip 77<br />

Grundkroppslängd 130 mm<br />

0 – 120 3,1 47120<br />

Makro•Grip 77<br />

Grundkroppslängd 170 mm<br />

0 – 160 3,7 47160<br />

Makro•Grip 77<br />

Grundkroppslängd 210 mm<br />

0 – 200 4,4 47200<br />

28

Makro•Grip ® 77<br />

Vario•Tec<br />

Automation<br />

Quick•Tower<br />

Quick•Point ®<br />

Präge•Fix<br />

Makro•Grip ®<br />

Makro•Grip 77 - stor inspänningskraft - kompakt utförande<br />

Makro•Grip på femaxligt bord<br />

Clean•Tec<br />

29

Makro•Grip 125 - "störstingen"<br />

Det starka centrerskruvstycket för efterbearbetning<br />

Makro•Grip ® 125<br />

Beteckning<br />

Spännområde i<br />

mm<br />

Vikt i kg Beställningsnr Pris<br />

Makro•Grip 125<br />

Grundkroppslängd 160 mm<br />

Makro•Grip 125<br />

Grundkroppslängd 210 mm<br />

Makro•Grip 125<br />

Grundkroppslängd 260<br />

Makro•Grip 125<br />

Grundkroppslängd 310 mm<br />

Makro•Grip 125<br />

Grundkroppslängd 360 mm<br />

0 – 155 9,0 47155<br />

0 – 205 10,9 47205<br />

0 – 255 12,8 47255<br />

0 – 305 15,2 47305<br />

0 – 355 17,6 47355<br />

30

Makro•Grip ® 125<br />

Vario•Tec<br />

Automation<br />

Quick•Tower<br />

Präge•Fix<br />

Quick•Point ®<br />

Makro•Grip ®<br />

Bästa spännkraft vid endast 3 mm inspänning 5-sidig bearbetning med Makro•Grip 125<br />

Clean•Tec<br />

31

Ert skruvstycke för detaljer<br />

med kontur eller profil<br />

NYTT!<br />

Precis centrering<br />

Mjuka backar i stål eller aluminium -<br />

inspänning med 4 skruvar<br />

Gör era egna backar<br />

Dubbelstyrning<br />

av backarna<br />

Härdade grundbackar<br />

Stabil och robust grundkropp, men<br />

lätt och hanterlig<br />

Utrustat med dragtappar för exakt inspänning i<br />

Quick•Point 0-punktsystem<br />

32

Konturskruvstycken<br />

- Finns till alla Mikro-Grip 77 och 125<br />

- Köp ett centrerskruvstycke och grundbackar en gång och gör därefter<br />

påbyggnadsbackarna själv (ritning vid förfrågan)<br />

- Exakt positionering av påbyggnadsbackar med passfjädrar<br />

Präge•Fix<br />

Automation<br />

Quick•Tower<br />

Quick•Point ®<br />

Makro•Grip ®<br />

- Påbyggnadsbackarnas stora volym<br />

gör det möjligt att bygga in flera konturer<br />

i backen<br />

- Arbetsstycken med olika konturer kan<br />

säkert och exakt spännas fast<br />

Vario•Tec<br />

Clean•Tec<br />

33

Konturskruvstycke 77<br />

Grundbackar påbyggnadsset för alla Makro•Grip 77<br />

Grundbackar för Makro•Grip 77<br />

Beteckning<br />

Vikt i kg<br />

Beställningsnr<br />

Pris<br />

Grundbackar för Makro•Grip 77,<br />

1 par inkl passfjädrar och skruvar,<br />

112 x 46 mm<br />

1,5 49771<br />

Makro•Grip 77 konturskruvstycke med grundbackar<br />

Makro•Grip 77 konturskruvstycke med grundbackar 112 x 46 mm<br />

Beteckning<br />

Avstånd<br />

x i mm<br />

Vikt i kg<br />

Beställningsnr<br />

Pris<br />

Grundkroppslängd 102 mm 10 3,3 49010<br />

Grundkroppslängd 130 mm 40 3,7 49040<br />

Grundkroppslängd 170 mm 80 4,3 49080<br />

Grundkroppslängd 210 mm 120 5,0 49120<br />

Tack vare gängan i grundbackarna<br />

kan egentillverkade<br />

påbyggnadsbackar också<br />

fästas<br />

34

Konturskruvstycke 125<br />

Präge•Fix<br />

Grundbackar påbyggnadsset för alla Makro•Grip 125<br />

Grundbackar för Makro•Grip 125<br />

Beteckning<br />

Vikt i kg<br />

Beställningsnr<br />

Pris<br />

Makro•Grip ®<br />

Grundbackar för Makro•Grip 125,<br />

1 par inkl passfjädrar och skruvar,<br />

160 x 57 mm<br />

4,1 49251<br />

Makro•Grip 25 konturskruvstycke med grundbackar<br />

Quick•Point ®<br />

Makro•Grip 125 konturskruvstycke med grundbackar 160 x 57 mm<br />

Beteckning<br />

Avstånd<br />

Beställningsnr<br />

Vikt i kg<br />

x i mm<br />

Grundkroppslängd 160 mm 50 10,4 49050<br />

Grundkroppslängd 210 mm 100 12,3 49100<br />

Pris<br />

Quick•Tower<br />

Grundkroppslängd 260 mm 150 14,2 49150<br />

Grundkroppslängd 310 mm 200 16,6 49200<br />

Grundkroppslängd 360 mm 250 19,0 49250<br />

Vario•Tec<br />

Automation<br />

Tack vare gängan i grundbackarna<br />

kan egentillverkade<br />

påbyggnadsbackar också<br />

fästas<br />

Clean•Tec<br />

35

Kontur påbyggnadsbackar av stål eller aluminium<br />

Mjuka påbyggnadsbackar för Makro•Grip 77<br />

Beteckning<br />

Vikt i kg<br />

Beställningsnr<br />

Pris<br />

Påbyggnadsbackar stål,<br />

112 x 57 x 36 mm höga<br />

Material: 16MnCr5<br />

1 par<br />

Påbyggnadsbackar<br />

aluminium,<br />

112 x 57 x 36 mm höga<br />

Material: AlZnMgCu 1,5<br />

1 par<br />

3,5 49776<br />

1,2 49777<br />

Mjuka påbyggnadsbackar för Makro•Grip 125<br />

Beteckning<br />

Vikt i kg<br />

Beställningsnr<br />

Pris<br />

Påbyggnadsbackar stål,<br />

160 x 57 x 47 mm höga<br />

Material:16MnCr5<br />

1 par<br />

Påbyggnadsbackar<br />

aluminium,<br />

160 x 57 x 47 mm höga<br />

Material: AlZnMg Cu 1,5<br />

1 par<br />

8,9 49256<br />

3,2 49257<br />

Alternativt kan ni också göra påbyggnadsbackarna<br />

själva (ritning efter förfrågan)<br />

36

Konturskruvstycke<br />

Präge•Fix<br />

Konturbackar med integrerad styrning<br />

Dessa konturbackar skruvas komplett in i centrerskruvstycket. Styrningen<br />

är härdad, övre delen mjuk.<br />

Stor stålkropp för optimal konturutformning<br />

Makro•Grip ®<br />

Quick•Point ®<br />

Konturbackar Makro•Grip 77<br />

Beställningsnr<br />

Antal<br />

47779 1 par<br />

Mått (LxBxH): 77 x 35 x 30 mm<br />

Vikt: 1,6 kg<br />

Material: 16MNCr5 (mjukt)<br />

Konturbackar Makro•Grip 46<br />

Beställningsnr<br />

Antal<br />

47469 1 par<br />

Mått (LxBxH): 46 x 21 x 20 mm<br />

Vikt: 0,5 kg<br />

Material: 16MnCr5 (mjukt<br />

Pris<br />

Quick•Tower<br />

ningsnr<br />

Pris<br />

Automation<br />

Konturbackar Makro•Grip 125<br />

Vario•Tec<br />

Beställ-<br />

Antal<br />

Pris<br />

47259 1 par<br />

Mått (LxBxH): 125 x 47 x 40 mm<br />

Vikt: 5,0 kg<br />

Material: 16MNCr5 (mjukt)<br />

Clean•Tec<br />

37

Mittback med spindel - för ombyggnad av<br />

Makro•Grip centrerskruvstycke till Twin•Grip<br />

dubbelskruvstycke<br />

NYTT!<br />

Detaljer<br />

Prägling garanterar hög hållkraft i arbetsstycket<br />

För en större inspänningsbredd kan backarna vridas 180° inom en minut<br />

Ytterligare spännsteg för ej präglade arbetsstycken och halvfärdiga detaljer<br />

Genom inbyggd frigång kan också arbetsstycken med upp till 2 mm längdtolerans<br />

(tex vid sågning) säkert spännas in<br />

Dubbelinspänning med Twin•Grip<br />

Det kan också säkert spännas in flera detaljer brevid varandra<br />

38

Twin•Grip dubbelskruvstycke<br />

Präge•Fix<br />

På ett par sekunder förvandlar ni ert Makro•Grip centrerskruvstycke<br />

till ett Twin•Grip dubbelskruvstycke<br />

Använd en insexnyckel för att ta bort Makro•Grip backarna från grundkroppen.<br />

Vänd skruvstycket och ta bort fastsättningsskruven.<br />

Quick•Point ®<br />

Nu kan mittdelen med spindeln tas bort.<br />

Sätt in den nya spindeln med mittstycket<br />

Skruva åter fast Makro•Grip backarna<br />

(Slås ut med ett dorn.)<br />

och skruva fast det underifrån<br />

(kontrollera att de kommer i lika position).<br />

Nu kan Makro•Grip användas som<br />

Twin•Grip dubbelskruvstycke.<br />

Vario•Tec<br />

Quick•Tower<br />

Makro•Grip ®<br />

Automation<br />

Tre Makro•Grip 125 i rad för tillverkning av långa detaljer.<br />

Flerstycksinspänning av koppardetaljer med tre Twin•Grip 125<br />

bredvid varandra.<br />

Clean•Tec<br />

39

Twin•Grip ombyggnadssats - för ombyggnad av befintliga<br />

Makro•Grip till dubbelskruvstycken<br />

NYTT!<br />

Spindel med mellandel för Twin•Grip 46<br />

Beteckning<br />

För<br />

Makro•Grip<br />

Spännområde<br />

i mm<br />

Vikt i kg<br />

Beställningsnr<br />

Pris<br />

Spindellängd<br />

82 mm, Ø 12 mm<br />

(47065) 2 x 25 mm 0,20 47065-TG<br />

Spindellängd<br />

122 mm, Ø 12 mm<br />

(47105) 2 x 45 mm 0,25 47105-TG<br />

Spindellängd<br />

162 mm, Ø 12 mm<br />

(47145) 2 x 65 mm 0,30 47145-TG<br />

Spindel med mellandel för Twin•Grip 77<br />

Beteckning<br />

För<br />

Makro•Grip<br />

Spännområde<br />

i mm<br />

Vikt i kg<br />

Beställningsnr<br />

Pris<br />

Spindellängd<br />

102,5 mm, Ø 16<br />

Spindellängd<br />

135 mm, Ø 16<br />

Spindellängd<br />

175 mm, Ø 16<br />

Spindellängd<br />

215 mm, Ø 16<br />

(47085) 2 x 35 mm 0,55 47085-TG<br />

(47120) 2 x 50 mm 0,60 47120-TG<br />

(47160) 2 x 70 mm 0,70 47160-TG<br />

(47200) 2 x 90 mm 0,75 47200-TG<br />

Spindel med mellandel för Twin•Grip 125<br />

Beteckning<br />

För<br />

Makro•Grip<br />

Spännområde<br />

i mm<br />

Vikt i kg<br />

Beställningsnr<br />

Pris<br />

Spindellängd<br />

165 mm, Ø 20 mm<br />

Spindellängd<br />

215 mm, Ø 20 mm<br />

Spindellängd<br />

265 mm, Ø20 mm<br />

Spindellängd<br />

315 mm, Ø 20 mm<br />

Spindellängd<br />

365 mm, Ø 20 mm<br />

(47155) 2 x 65 mm 1,30 47155-TG<br />

(47205) 2 x 90 mm 1,35 47205-TG<br />

(47255) 2 x 115 mm 1,50 47255-TG<br />

(47305) 2 x 140 mm 1,60 47305-TG<br />

(47355) 2 x 165 mm 1,70 47355-TG<br />

40

Twin•Grip dubbelskruvstycke<br />

Twin•Grip 46<br />

Twin•Grip 77<br />

Twin•Grip 125<br />

Clean•Tec<br />

Vario•Tec<br />

Automation<br />

Quick•Tower<br />

Quick•Point ®<br />

Präge•Fix<br />

Makro•Grip ®<br />

41

Förvandla konturskruvstycke till ett dubbelskruvstycke<br />

Spindel + mellandel 112 x 46 mm för konturskruvstycke 77<br />

Beteckning<br />

För konturskruvstycke<br />

Avstånd i mm Vikt i kg Beställningsnr Pris<br />

Spindellängd 175 mm, Ø 16<br />

mm<br />

Spindellängd 205 mm, Ø 16<br />

mm<br />

(49080) 2 x 18 1,05 49080-TG<br />

(49120) 2 x 36 1,10 49120-TG<br />

Spindel + mellandel 160 x 57 mm för konturskruvstycke 125<br />

Beteckning<br />

Avstånd i mm<br />

Vikt i kg<br />

För konturskruvstycke<br />

Beställningsnr<br />

Pris<br />

Spindellängd 215 mm, Ø 20 (49100) 2 x 20 2,5 49100-TG<br />

Spindellängd 265 mm, Ø 20 (49150) 2 x 45 2,6 49150-TG<br />

Spindellängd 315 mm, Ø 20 (49200) 2 x 70 2,7 49200-TG<br />

Spindellängd 365 mm, Ø 20 (49250) 2 x 95 2,8 49250-TG<br />

42

Twin•Grip konturskruvstycke<br />

Enkla grundbackar för ombyggnad av<br />

Twin•Grip skruvstycke<br />

Präge•Fix<br />

Grundbackar för Twin•Grip<br />

Beteckning<br />

Vikt i kg<br />

Beställningsnr<br />

Pris<br />

Grundbackar för Twin•Grip 77, 3 st inkl passfjädrar och skruvar,<br />

112 x 46 mm<br />

Grundbackar för Twin•Grip 125, 3 st inkl passfjädrar och skruvar,<br />

160 x 57 mm<br />

2,2 49772<br />

6,1 49252<br />

Automation<br />

Quick•Point ®<br />

Makro•Grip ®<br />

Quick•Tower<br />

Mjuka påbyggnadsbackar för Twin•Grip<br />

Beteckning Vikt i kg Beställningsnr Pris<br />

Twin•Grip 77 påbyggnadsbackar stål, 3 st<br />

112 x 57 x 36, material 16MnCr5<br />

5,3 49774<br />

Vario•Tec<br />

Twin•Grip 77 påbyggnadsbackar aluminium, 3 st<br />

112 x 57 x 36, material AlZnMgCu 1,5<br />

Twin•Grip 125 påbyggnadsbackar stål, 3 st<br />

160 x 57 x 47, material 16MnCr5<br />

Twin•Grip 125 påbyggnadsbackar aluminium, 3 st<br />

160 x 57 x 47, material AlZnMgCu 1,5<br />

1,8 49775<br />

13,3 49254<br />

4,8 49255<br />

Clean•Tec<br />

43

Det väl beprövade Vario•Tec-systemet i<br />

"miniversion" för Makro•Grip centrerskruvstycke<br />

Idealiskt för känsliga detaljer till medicinteknik, smyckesindustri och finmekanik<br />

Utrustat med uppläggningsfixeringssystem<br />

Vario•Tec 77<br />

Positioneringsnoggrannhet<br />

på uppläggningsstiftet<br />

+/- 0,01 mm<br />

NYTT!<br />

Fästmöjligheter för anslag<br />

med gänga<br />

Stiften blåses ut med tryckluft<br />

Vario•Tec 77<br />

Beteckning<br />

Spännområde<br />

i mm<br />

Vikt i kg Beställningsnr Pris<br />

Vario•Tec 77<br />

Grundkroppslängd 130 mm<br />

Vario•Tec 77<br />

Grundkroppslängd 170 mm<br />

Vario•Tec 77<br />

Grundkroppslängd 210 mm<br />

55 3,5 42055<br />

95 4,1 42095<br />

135 4,8 42135<br />

44

Vario•Tec 77<br />

Vario•Tec<br />

Automation<br />

Quick•Tower<br />

Präge•Fix<br />

Quick•Point ®<br />

Makro•Grip ®<br />

Vario•Tec centrerskruvstycke på<br />

Quick•Point nollpunktsystem för 5-sidig<br />

bearbetning<br />

Fa. Manz Automation, Tübingen<br />

Clean•Tec<br />

45

Vario•Tec - det perfekta inspänningssystemet<br />

för universell bearbetning<br />

Idealisk uppläggs- och anslagsmöjlighet för alla arbetsstycken<br />

Utrustat med uppläggningsfixtursystem<br />

Vario•Tec 125<br />

Positioneringsnoggrannhet<br />

på uppläggningsstiftet +/-<br />

0,01 mm<br />

Stiften blåses ut med tryckluft<br />

Vario•Tec 125<br />

Beteckning<br />

Spännområde<br />

i mm<br />

Vikt i kg Beställningsnr Pris<br />

Vario•Tec 125<br />

Grundkroppslängd 210 mm<br />

Vario•Tec 125<br />

Grundkroppslängd 260 mm<br />

Vario•Tec 125<br />

Grundkroppslängd 310 mm<br />

Vario•Tec 125<br />

Grundkroppslängd 360 mm<br />

100 12,1 42100<br />

150 14,0 42150<br />

200 16,3 42200<br />

250 18,4 42250<br />

46

Vario•Tec 125<br />

Vario•Tec<br />

Automation<br />

Quick•Tower<br />

Quick•Point ®<br />

Präge•Fix<br />

Makro•Grip ®<br />

Arbetsstycken kan spännas in med 45° eller 90° vinkel<br />

Rörliga uppläggningsstift gör parallellbitar överflödiga. Stiften<br />

kan användas som anslag eller upplägg.<br />

Clean•Tec<br />

47

Spindelskydd<br />

Spindelskydd hindrar spån att komma in i spindelområdet<br />

- finns i 2 utföranden<br />

För serietillverkning:<br />

Skydd för isättning vid<br />

styrningen<br />

För enkel- och serietillverkning:<br />

Flexibelt spindelskydd gjort i<br />

industri skumplast<br />

NYTT!<br />

Skydden kan brytas i rätt längder<br />

Skumplastdelarna förs in i spindelområdet. Genom att<br />

skruva in backarna täcks hela spindelområdet.<br />

Spindelskydd plast<br />

Spindelskydd skumplast<br />

Beteckning<br />

VPE<br />

Pris<br />

Beteckning<br />

VPE<br />

Beställningsnr<br />

Beställningsnr<br />

Pris<br />

För Makro•Grip 77,<br />

40 x 70 mm<br />

För Makro•Grip 125,<br />

74 x 100 mm<br />

10 styck<br />

47077-70<br />

47125-70<br />

För Makro•Grip 46,<br />

bredd 10 mm<br />

För Makro•Grip 77,<br />

bredd 20 mm<br />

För Makro•Grip<br />

125, bredd 30 mm<br />

10<br />

styck<br />

47046-80<br />

47077-80<br />

47125-80<br />

48

Bättre hållkraft<br />

Wolframkarbidbeläggning<br />

Makro•Grip, Twin•Grip<br />

Präge•Fix<br />

Wolframkarbidbeläggning för bättre hållkraft vid<br />

släta ytor<br />

Makro•Grip ®<br />

Automation<br />

Quick•Tower<br />

Quick•Point ®<br />

Wolframkarbidbeläggning<br />

Beteckning Beställningsnr Pris<br />

Makro•Grip 46 45046-17<br />

Twin•Grip 46 45046-15<br />

Vario•Tec<br />

Makro•Grip 77 45077-17<br />

Twin•Grip 77 45077-15<br />

Makro•Grip 125 45125-17<br />

Twin•Grip 125 45125-15<br />

Clean•Tec<br />

49

Quick•Point ®<br />

50

Quick•Point<br />

Rasterplattor<br />

från sidan 56<br />

Präge•Fix<br />

Quick•Point<br />

Fyrkantplattor<br />

från sidan 60<br />

Quick•Point<br />

Rundplattor<br />

från sidan 62<br />

Makro•Grip ®<br />

Quick•Point<br />

Rundplattor med centrumhål<br />

från sidan 66<br />

Quick•Point ®<br />

Quick•Point<br />

Adapterplattor<br />

från sidan 68<br />

Quick•Point<br />

Basplattor<br />

från sidan 69<br />

Quick•Tower<br />

Quick•Point<br />

Dubbelplattor<br />

från sidan 70<br />

Automation<br />

Quick•Point<br />

Fästplattor<br />

från sidan 72<br />

Vario•Tec<br />

Tillbehör<br />

från sidan 73<br />

51<br />

Quick•Point<br />

Tri•Top pelare<br />

från sidan 76<br />

Clean•Tec

Quick•Point 0-punktsystem - enkelt, exakt och med hö<br />

Endast 27 mm höjd, det lägsta 0-punktsystemet på marknaden.<br />

4 x M5-gänga för korrekt<br />

positionering av skruvstycke<br />

Plastskydd för hål<br />

Exakt repeternoggrannhet<br />

< 0,005 mm<br />

Stabil, massiv<br />

kropp av härdat och slipat stål<br />

Höjd 27<br />

+/- 0,01 mm<br />

Robust, mekanisk fastspänning med<br />

skruv, ca 30 Nm<br />

Fastsättning med spännjärn<br />

eller fastspänningshål<br />

(fördefinierat eller valbart)<br />

Alternativ: anslutning av hydraulcylinder<br />

för automatisk öppning och stängning.<br />

Se sidan 75<br />

52

Quick•Point ®<br />

Präge•Fix<br />

g fasthållningskraft på 6.000 kg!<br />

Quick•Point är den ideala fastspänningen för vårt<br />

Makro•Grip skruvstycke<br />

Lätt att anpassa till olika uppspänningsmedel och arbetsstycken<br />

genom separata uppspänningsbultar.<br />

Quick•Point ®<br />

Quick•Point - inte bara noggrant, utan tål även hög belastning. Här ett exempel: Arbetsstycksvikt 175 kg, höjd 525 mm. 4 bultar<br />

skruvas fast direkt i arbetsstycket.<br />

Automation<br />

Vario•Tec<br />

Quick•Tower<br />

Makro•Grip ®<br />

Quick•Point möjliggör olika och flexibla uppspänningar på<br />

maskinbordet.<br />

Quick•Point är anpassat för snabb och noggrann växling<br />

av fixturer.<br />

Clean•Tec<br />

53

Uppriktning och fastsättning av Quick•Point plattor<br />

Det finns 3 möjligheter för fastspänning av Quick•Point plattorna:<br />

1. Inspänning och uppriktning<br />

genom maskinbordets T-spår<br />

2. Med spännjärn<br />

3. Rundplattor riktas bäst med<br />

passhålen 12H7 på baksidan<br />

Quick•Point plattorna finns<br />

med olika fästhål för olika<br />

avstånd. Alternativt kan ni<br />

gör era egna hål och anpassa<br />

plattorna individuellt.<br />

54

Quick•Point ®<br />

Präge•Fix<br />

Quick•Point - det multifunktionella<br />

0-punktsystemet<br />

Genomgående 96 mm 0-punktsraster med Quick•Point rasterplattor (nr 45710)<br />

Quick•Tower<br />

Vario•Tec<br />

Automation<br />

Quick•Point ®<br />

Makro•Grip ®<br />

Snabbt - säkert - exakt! Quick•Point nollpunktsystem i<br />

laserbearbetningsmaskin typ LS<br />

Quick•Point är multifunktionellt, tex på delningsapparater,<br />

pelare eller bord. Även många andra inspänningssituationer<br />

fungerar.<br />

Clean•Tec<br />

55

Quick•Point rasterplattor<br />

Quick•Point ® 52<br />

PRIS-<br />

SÄNKTA!<br />

Tack vare<br />

automation<br />

Idealiskt för varierad och flexibel uppspänning på maskinbordet. Genom att sätt flera plattor i<br />

rad brevid varandra får man ett genomgående raster med 2, 4 eller fler plattor.<br />

Quick•Point rasterplatta 104 x 104 x 27 mm, 52 mm c/c avstånd<br />

Beskrivning Vikt i kg Beställningsnr Pris<br />

Quick•Point platta, 52 mm c/c avstånd<br />

104 x 104 x 27 mm<br />

2,0 45600<br />

Hål enligt kundönskemål – 45004<br />

Uppriktningsspår enligt kundönskemål – 45002<br />

56

Quick•Point rasterplattor<br />

Präge•Fix<br />

Quick•Point ® 96<br />

PRIS-<br />

SÄNKTA!<br />

Tack vare<br />

automation<br />

För större maskinbord och för större fixturer rekommenderar vi Quick•Point rasterplatta 96<br />

(45710).<br />

Makro•Grip ®<br />

Quick•Tower<br />

Vario•Tec<br />

Automation<br />

Quick•Point ®<br />

Quick•Point rasterplatta 192 x 192 x 27 mm, 96 mm c/c avstånd<br />

Beskrivning Vikt i kg Beställningsnr Pris<br />

Quick•Point platta, 96 mm c/c avstånd,<br />

192 x 192 x 27 mm<br />

7,2 45710<br />

Hål enligt kundönskemål – 45004<br />

Uppriktningsspår enligt kundönskemål – 45002<br />

Clean•Tec<br />

57

Uppriktningsplatta för rasterplattor - snabb montering<br />

För enkel montering av Quick•Point rasterplatta rekommenderar vi uppriktningsplattan.<br />

Med hjälp av denna får man en exakt uppriktning och måttnoggrannhet mellan plattorna.<br />

Uppriktningsplatta för rasterplatta Quick•Point 96, höjd 27 mm<br />

Beskrivning Vikt i kg Beställningsnr Pris<br />

Uppriktningsplatta 52 6,5 44152<br />

Uppriktningsplatta 96 11,6 44196<br />

Hyra av uppriktningsplatta 52<br />

(2 veckor)<br />

- 44152-10<br />

Hyra av uppriktningsplatta 96<br />

(2 veckor)<br />

- 44196-10<br />

För enkel uppriktning av Quick•Point rasterplattor används denna exakta uppriktningsplatta för uppriktning av 2 eller 4 plattor,<br />

som dras fast och därefter tas uppriktningsplattan bort.<br />

58

Quick•Point rasterplattor<br />

För Quick•Points möjligheter finns inga gränser!<br />

Fråga oss gärna om råd.<br />

Med Quick•Point rastersystem kan också individuella spännfixturer<br />

göras.<br />

Alla Quick•Point plattor kan också dras underifrån<br />

med dragtapp. Härigenom kan också pneumatiska<br />

applikationer realiseras.<br />

Vario•Tec<br />

Automation<br />

Quick•Point ®<br />

Makro•Grip ®<br />

Präge•Fix<br />

Quick•Tower<br />

Alla pelare och baskroppar kan utrustas med Quick•Point nollpunktplattor.<br />

Clean•Tec<br />

59

Quick•Point ® 52<br />

Quick•Point platta 150 x 116 x 27 mm, 52 mm c/c avstånd<br />

Beskrivning Vikt i kg Beställningsnr Pris<br />

Quick•Point platta, för 52 mm c/c avstånd med hål och<br />

spännjärn<br />

2,9 45150<br />

CAD<br />

Download<br />

www.lang-technik.de/<br />

downloads<br />

Quick•Point platta 150 x 116 x 27 mm, 52 mm c/c avstånd<br />

Beskrivning Vikt i kg Beställningsnr Pris<br />

Quick•Point platta, för 52 mm c/c avstånd utan hål och<br />

spännjärn<br />

3,4 45151<br />

Hål enligt kundönskemål -- 45004<br />

Uppriktningsspår enligt kundönskemål – 45002<br />

60

Quick•Point ®<br />

Präge•Fix<br />

Quick•Point ® 96<br />

Quick•Point platta 192 x 156 x 27 mm, för 96 mm tappavstånd<br />

Beskrivning Vikt i kg Beställningsnr Pris<br />

Quick•Point platta, för 96 mm c/c avstånd med hål och<br />

spännjärn<br />

5,5 45400<br />

Quick•Tower<br />

CAD<br />

Download<br />

www.lang-technik.de/<br />

downloads<br />

Vario•Tec<br />

Automation<br />

Quick•Point ®<br />

Makro•Grip ®<br />

Quick•Point platta 192 x 156 x 27 mm, för 96 mm tappavstånd<br />

Beskrivning Vikt i kg Beställningsnr Pris<br />

Quick•Point platta, för 96 mm c/c avstånd utan hål och<br />

spännjärn 6,0 45401<br />

Hål enligt kundönskemål -- 45004<br />

Uppriktningsspår enligt kundönskemål – 45002<br />

Clean•Tec<br />

61

Quick•Point ® 52 – Ø116 mm<br />

Quick•Point rundplatta Ø 116 x 27 mm, för 52 mm tappavstånd<br />

Beskrivning Vikt i kg Beställningsnr Pris<br />

Quick•Point rundplatta Ø 116 mm<br />

för 52 mm tappavstånd med hål<br />

1,9 45750<br />

CAD<br />

Download<br />

www.lang-technik.de/<br />

downloads<br />

Quick•Point rundplatta Ø 116 x 27 mm, för 52 mm tappavstånd<br />

Beskrivning Vikt i kg Beställningsnr Pris<br />

Quick•Point rundplatta Ø 116 mm,<br />

för 52 mm c/c avstånd utan hål<br />

2,1 45751<br />

för 52 mm c/c avstånd utan hål -- 45004<br />

Uppriktningsspår enligt kundönskemål – 45002<br />

62

Quick•Point ® 52<br />

Präge•Fix<br />

Quick•Point ® 52 – Ø157 mm<br />

Quick•Point rundplatta Ø 157 x 27 mm, för 52 mm tappavstånd<br />

Beskrivning Vikt i kg Beställningsnr Pris<br />

Quick•Point rundplatta Ø 157 mm,<br />

för 52 mm c/c avstånd med hål<br />

3,5 45900<br />

Quick•Tower<br />

CAD<br />

Download<br />

www.lang-technik.de/<br />

downloads<br />

Vario•Tec<br />

Automation<br />

Quick•Point ®<br />

Makro•Grip ®<br />

Quick•Point rundplatta Ø 157 x 27 mm, för 52 mm tappavstånd<br />

Beskrivning Vikt i kg Beställningsnr Pris<br />

Quick•Point rundplatta Ø 157 mm,<br />

för 52 mm c/c avstånd utan hål<br />

3,8 45901<br />

Hål enligt kundönskemål -- 45004<br />

Uppriktningsspår enligt kundönskemål – 45002<br />

Clean•Tec<br />

63

Quick•Point ® 96 – Ø176 mm<br />

Quick•Point rundplatta Ø 176 x 27 mm, för 96 mm tappavstånd, med hål<br />

Beskrivning Vikt i kg Beställningsnr Pris<br />

Quick•Point rundplatta Ø 176 mm,<br />

för 96 mm c/c avstånd med hål<br />

4,7 45800<br />

CAD<br />

Download<br />

www.lang-technik.de/<br />

downloads<br />

Quick•Point rundplatta Ø 176 x 27 mm, för 96 mm tappavstånd, utan hål<br />

Beskrivning Vikt i kg Beställningsnr Pris<br />

Quick•Point rundplatta Ø 176 mm,<br />

för 96 mm c/c avstånd utan hål<br />

4,8 45801<br />

Hål enligt kundönskemål -- 45004<br />

Uppriktningsspår enligt kundönskemål – 45002<br />

64

Quick•Point ® 96<br />

Präge•Fix<br />

Quick•Point ® 96 – Ø196/Ø246 mm<br />

CAD<br />

Download<br />

www.lang-technik.de/<br />

downloads<br />

Automation<br />

Quick•Tower<br />

Quick•Point ®<br />

Makro•Grip ®<br />

Rundplattorna kan också sättas i chuckar i multifunktionella maskiner.<br />

Beakta att plattan sätts tillräckligt långt in i spännbackarna.<br />

Quick•Point rundplatta, för 96 mm tappavstånd<br />

I stället för centrumhål 12H7 kan också andra håldiametrar<br />

göras på baksidan, t ex 30H7 eller 40H7. Pris på förfrågan.<br />

Vario•Tec<br />

Beskrivning Vikt i kg Beställningsnr Pris<br />

Ø 196 mm, Quick•Point rundplatta,<br />

för 96 mm c/c avstånd utan hål<br />

6,0 45820<br />

Ø 246 mm, Quick•Point rundplatta,<br />

för 96 mm c/c avstånd utan hål<br />

9,5 45840<br />

för 96 mm c/c avstånd utan hål -- 45004<br />

Uppriktningsspår enligt kundönskemål – 45002<br />

Clean•Tec<br />

65

Quick•Point 52 - med 38H7 centrumhål<br />

Quick•Point 0-punktplatta med centrumhål. Idealisk för rundbord med stångmatare eller mediagenomföring. OBS: Inspänning<br />

med 2 motstående skruvar.<br />

NYTT!<br />

Ø 38 H7<br />

CAD<br />

Download<br />

www.lang-technik.de/<br />

downloads<br />

Quick•Point rundplatta Ø 157 mm, med centrumhål 38H7, för 52 mm tappavstånd<br />

Beskrivning Vikt i kg Beställningsnr Pris<br />

Quick•Point rundplatta Ø 157 mm, med centrumhål 38H7,<br />

för 52 mm c/c avstånd, utan hål<br />

-- 45902<br />

Hål enligt kundönskemål -- 45004<br />

Uppriktningsspår enligt kundönskemål – 45002<br />

66

Quick•Point ® 96<br />

Präge•Fix<br />

Quick•Point 96 - med 62H7 centrumhål<br />

CAD<br />

Download<br />

www.lang-technik.de/<br />

downloads<br />

Automation<br />

Quick•Tower<br />

Quick•Point ®<br />

Makro•Grip ®<br />

Quick•Point rundplatta med centrumhål Ø 62H7 mm, för 96 mm tappavstånd<br />

Beskrivning Vikt i kg Beställningsnr Pris<br />

Ø 176 mm, Quick•Point rundplatta,<br />

med genomföring, utan fastsättningshål<br />

4,1 45802<br />

Vario•Tec<br />

Ø196 mm, Quick•Point rundplatta,<br />

med genomföring, utan fastsättningshål<br />

5,4 45822<br />

Ø 246 mm, Quick•Point rundplatta,<br />

med genomföring, utan fastsättningshål<br />

8,9 45842<br />

Hål enligt kundönskemål -- 45004<br />

Uppriktningsspår enligt kundönskemål – 45002<br />

Clean•Tec<br />

67

Från stor till liten -<br />

denna adapterplatta gör det möjligt!<br />

Reducering av tappavstånd 96 mm till 52 mm!<br />

52 mm<br />

96 mm<br />

Quick-point adapterplatta<br />

Beskrivning Vikt i kg Beställningsnr Pris<br />

150 x 126 mm, för reduktion från 96 till 52 mm c/c<br />

avstånd<br />

3,4 45160<br />

52 mm<br />

96 mm<br />

Quick•Point adapterplatta, rund<br />

Beskrivning Vikt i kg Beställningsnr Pris<br />

Ø 157 mm, för reduktion från 96 till 52 mm c/c avstånd 3,7 45910<br />

68

Quick•Point > adapterplattor<br />

Präge•Fix<br />

Bas för Quick•Point plattor - för att öka<br />

åtkomligheten vid 5-axlig bearbetning<br />

Quick•Tower<br />

Quick•Point ®<br />

Makro•Grip ®<br />

Bas för Quick•Point 52 mm tappavstånd (150 x 116 mm)<br />

Automation<br />

Beskrivning<br />

Vikt i kg<br />

Beställningsnr<br />

Pris<br />

Höjd 60 mm 2,5 43060<br />

Höjd 100 mm 4,2 43100<br />

Bas för Quick•Point 96 mm tappavstånd (192 x 156 mm)<br />

Beskrivning<br />

Vikt i kg<br />

Beställningsnr<br />

Höhe 60 mm 4,7 44060<br />

Höhe 100 mm 7,9 44100<br />

Pris<br />

Vario•Tec<br />

Passande för Quick•Point plattor 45150 resp 45400 Hårdkromad aluminiumbas<br />

med anpassning för enkel montering och uppriktning via T-spår 20H7 eller<br />

med dragtappar. 4 gängade M10-hål med integrerat styrhål för fastsättning av<br />

Quick•Point plattor.<br />

Inklusive: 4 skruvar M10 + 2 styrpinnar för positionering av Quick•Point plattan.<br />

Clean•Tec<br />

69

Quick•Point ® 52<br />

Dubbelplatta - stabil och robust, härdad och slipad<br />

inom 0,01 mm<br />

Quick•Point dubbelplatta 52<br />

Beskrivning Vikt i kg Beställningsnr Pris<br />

Dubbelplatta för 0-punktsystem 52 mm c/c avstånd 13,8 47220<br />

4 x 90°<br />

Idealisk för manuell 5-sidig bearbetning<br />

med 3-axlig maskin, då<br />

detaljen kan vridas 4 x 90° med<br />

hög noggrannhet<br />

70

Quick•Point ® 96<br />

Präge•Fix<br />

Vario•Tec<br />

Automation<br />

Quick•Tower<br />

Quick•Point ®<br />

Makro•Grip ®<br />

Quick•Point dubbelplatta 96<br />

Beskrivning Vikt i kg Beställningsnr Pris<br />

Tvåsidig 0-punktplatta för 96 mm c/c avstånd 28 47520<br />

Clean•Tec<br />

71

Fästplattor av stål (mjuka) - för individuell montering av fixturer<br />

Fästplatta 52<br />

Utförande L x B x H Vikt i kg Beställningsnr Pris<br />

96 x 96 x 27, 52 mm c/c avstånd 2,0 45275<br />

156 x 156 x 27, 52 mm c/c avstånd 5,2 45277<br />

På denna platta kan ni lätt montera era fixturer och snabbt rigga om.<br />

Fästplatta 96<br />

Utförande L x B x H Vikt i kg Beställningsnr Pris<br />

156 x 156 x 27, 96 mm c/c avstånd 5,3 45575<br />

196 x 196 x 27, 96 mm c/c avstånd 8,3 45577<br />

På denna platta kan ni lätt montera era fixturer och snabbt rigga om.<br />

72

Quick•Point ®<br />

Präge•Fix<br />

Mätplatta för exakt och snabb uppriktning av Quick•Point plattor<br />

Mätplatta 52<br />

Makro•Grip ®<br />

Utförande Beställningsnr Pris<br />

för 52 mm c/c avstånd 44252<br />

ca. 100 mm<br />

- Total mätlängd ca 100 mm<br />

- Tappen härdad och slipad<br />

Quick•Point ®<br />

Mätplatta 96<br />

ca. 125 mm<br />

Utförande Beställningsnr Pris<br />

för 96 mm c/c avstånd 44296<br />

- Total mätlängd ca 125 mm i kvadrat<br />

- Tappen härdad och slipad<br />

Vario•Tec<br />

Automation<br />

Quick•Tower<br />

Mätplatta för exakt uppriktning av Quick•Point<br />

plattor. Rekommenderas framför allt vid roterande<br />

axlar och chuckar.<br />

Clean•Tec<br />

73

Quick•Point dragtappar - för fastspänning av era befintliga<br />

skruvstycken, fixturer eller arbetsstycken Quick•Point nollpunktsystem<br />

Dragtappar för montering på fixturer<br />

Utförande<br />

Antal<br />

Beställningsnr<br />

Pris<br />

Dragtappar för montering<br />

Ø 16 mm,<br />

för 52 mm c/c avstånd<br />

inkl M8 gängstift<br />

Dragtappar för montering<br />

Ø 20 mm,<br />

för 96 mm c/c avstånd<br />

inkl M10 gängstift<br />

1 styck 45270<br />

1 styck 45570<br />

Tapparna används för montering av era skruvstycken, fixturer eller<br />

detaljer i Quick•Point system. Observera: 4 dragtappar behövs per<br />

Quick•Point-platta<br />

Fastsättning av Quick•Point tappar<br />

Mit Schrauben<br />

med gängstift<br />

med skruvar<br />

Quick•Point tapparna är utmärkta för snabb<br />

inväxling av fixturer<br />

De 4 dragtapparna har en noggrannhet av +/- 0,01 mm i<br />

kvadrat<br />

74

Quick•Point ®<br />

Präge•Fix<br />

Quick•Point skyddsplugg<br />

Utförande<br />

Quick•Point skyddsplugg Ø<br />

16 mm,<br />

för 52 mm c/c avstånd<br />

Quick•Point skyddsplugg Ø<br />

20 mm,<br />

för 96 mm c/c avstånd<br />

Antal<br />

1 sats<br />

(4 styck)<br />

1 sats<br />

(4 styck)<br />

Beställningsnr<br />

45052-20<br />

45096-20<br />

Pris<br />

Makro•Grip ®<br />

Skyddar Quick•Point-plattan mot smuts när den ej används<br />

Quick•Point plastlock<br />

Beställningsnr<br />

Utförande<br />

Antal<br />

Pris<br />

Quick•Point ®<br />

Plastlock, Ø 20 mm<br />

1 sats<br />

(20 styck)<br />

45008<br />

Skyddar fastsättningshålen mot smuts<br />

Quick•Point ® Hydraulik<br />

Vikt<br />

Beteckning<br />

i kg<br />

Beställningsnr<br />

Pris<br />

Quick•Tower<br />

Hydraulcylinder inkl vinkelförskruvning<br />

90°<br />

0,2 64310<br />

- För automatisk spänning av Quick•Point plattor<br />

- Nödvändigt hydraultryck 70 till 200 bar<br />

- Flera cylindrar kan sättas i serie<br />

Vario•Tec<br />

Automation<br />

Ta bort spännskruven och skruva in cylindern.<br />

Enkelt att dra ut hydrauliken från maskinen<br />

Clean•Tec<br />

75

Tri•Top 3-sidigt torn<br />

Minimerar stilleståndstiderna för era 4- eller 5-axliga maskiner<br />

Enkel fastspänning av nollpunktsystemet<br />

med en skruv<br />

Quick•Point 52 nollpunktsinspänning<br />

på<br />

alla tre sidorna<br />

Härdade passbussningar<br />

för<br />

lång livslängd<br />

och precision<br />

Förberedd för automatisk<br />

laddnig med vårt hanteringssystem<br />

NYTT!<br />

Lätt grundkropp av aluminium<br />

för ergonomisk hantering<br />

Inkl dragtrappar för snabb inspänning<br />

med hög repeternoggrannhet i<br />

Quick•Point 96 nollpunktplattor<br />

76

Tri•Top<br />

Tack var den stabila och kompakta uppbyggnaden kan<br />

skruvstyckena vridas 4 x 90° utan problem<br />

Vario•Tec<br />

Automation<br />

Quick•Tower<br />

Präge•Fix<br />

Quick•Point ®<br />

Makro•Grip ®<br />

Bearbetning av detaljer i 5-axlig maskin.<br />

Förkortar verktygsväxlingstiderna med fler detaljer.<br />

Clean•Tec<br />

77

Tri•Top 3-sidigt torn<br />

Tri•Top 3-sidigt torn<br />

Beteckning Mått Vikt i kg<br />

Beställningsnr<br />

Pris<br />

Tri•Top 3-sidigt torn 52<br />

Höjd: 167 mm<br />

Ø: 178 mm<br />

(utan kollisionsskydd)<br />

5,5 45352<br />

78

Tri•Top<br />

Vario•Tec<br />

Automation<br />

Quick•Tower<br />

Präge•Fix<br />

Quick•Point ®<br />

Makro•Grip ®<br />

Den 3-sidiga inspänningen ger en mycket god tillgänglighet<br />

för verktygen.<br />

Clean•Tec<br />

79

Quick•Tower<br />

80

Quick•Tower<br />

Grundkropp<br />

från sidan 85<br />

Makro•Grip ®<br />

Quick•Point<br />

Nollpunktplattor<br />

från sidan 86<br />

MakroGrip 77<br />

Centrerskruvstycken<br />

från sidan 88<br />

Eco•Grip 125<br />

Centrerskruvstycken<br />

från sidan 92<br />

Clean•Tec<br />

Quick•Point ®<br />

Quick•Tower<br />

Präge•Fix<br />

Automation<br />

Vario•Tec<br />

81

Quick•Tower - spännsystemet för horisontella<br />

fleroperationsmaskiner<br />

Flexibelt, prisvärt och stabilt!<br />

Detaljen kan vridas 90°<br />

snabbt och noggrant<br />

I stället för bara 3 sidor<br />

kan 5 sidor bearbetas<br />

Individuell uppbyggnad<br />

av pelaren med Quick-<br />

Point plattor<br />

Total kompabilitet med<br />

Lang uppspänningsenhe<br />

ter<br />

Vibrationsdämpande tack<br />

vare stabil gjutkropp<br />

Maskinbearbetningstiden<br />

kan ökas tack vare flera<br />

uppspänningar<br />

82

Quick•Tower<br />

Olika exempel för användning av Quick•Tower - för enstycks- och<br />

serietillverkning med olika dimensionsområden<br />

Runtom seriebearbetning<br />

Långa detaljer upp till ca 800 mm kan säkert bearbetas med<br />

Quick•Tower.<br />

Vario•Tec<br />

Automation<br />

Quick•Tower<br />

Quick•Point ®<br />

Makro•Grip ®<br />

Präge•Fix<br />

Individuella uppspänningsmöjligheter med Quick•Point<br />

0-punktspännsystem<br />

Repeterbar uppspänning av fixturer sker sekundsnabbt<br />

Clean•Tec<br />

83

Enkel fastsättning på maskinbordet<br />

Alternativt kan en individuell hålbild göras enligt<br />

kundönskemål, så att tornet kan skruvas in direkt på maskinbordet.<br />

Quick•Tower levereras standardmässigt med 12 Quick•Point<br />

dragtappar, så att den kan spännas in på 4 nollpunktplattor<br />

(45710) snabbt och noggrant<br />

84

Quick•Tower<br />

Präge•Fix<br />

Quick•Tower grundkropp<br />

Finfräst med en planparallellitet på<br />

+/- 0,02 mm längs hela höjden<br />

Makro•Grip ®<br />

Måttet 82 x 82 är avsett för<br />

fastsättning av Quick•Point<br />

platta nr 75600<br />

Quick•Point ®<br />

Quick•Tower<br />

Måttet 150 x 120 är avsett för<br />

fastsättning av Quick•Point<br />

platta nr 75710<br />

Automation<br />

Quick•Tower grundkropp<br />

Beteckning Totalhöjd i mm Vikt i kg<br />

Beställningsnr<br />

Quick•Tower grundkropp 650<br />

Kropp: □ 192 x 192 mm<br />

668 130 70650<br />

Fot: □ 384 x 384 mm<br />

Pris<br />

Vario•Tec<br />

Quick•Tower grundkropp 850<br />

Kropp: □ 192 x 192 mm<br />

Fot: □ 384 x 384 mm<br />

Individuell fastsättningshålbild enligt<br />

ritning<br />

860 160 70850<br />

- - 70004<br />

Clean•Tec<br />

85

Varje sida med 13 hålbilder delning 52 mm<br />

Hålbilder<br />

52<br />

52<br />

52<br />

52<br />

Torn 70650, höjd 668 mm,<br />

max 5 plattor per sida<br />

Torn 70850, höjd 860 mm,<br />

max 7 plattor per sida<br />

Quick•Point ® 52<br />

Beteckning Mått i mm Vikt i kg<br />

Beställningsnr<br />

Antal<br />

Pris per<br />

styck<br />

Quick•Point<br />

52 mm c/c<br />

avstånd<br />

104 x 104<br />

höjd: 27<br />

1,8 75600<br />

t o m 15<br />

16 t o m 49<br />

från 50<br />

*Stafflade priser gäller i samband med köp av Quick•Tower<br />

86

Quick•Tower 0-punktplattor<br />

Präge•Fix<br />

Varje sida med 7 hålbilder delning 96 mm<br />

246 mm<br />

Hålbilder<br />

Makro•Grip ®<br />

96<br />

96<br />

96<br />

Torn 70650, höjd 668 mm,<br />

max 3 plattor per sida<br />

Quick•Point ®<br />

246 mm<br />

Automation<br />

Quick•Tower<br />

Quick•Point ® 96<br />

Torn 70850, höjd 860 mm,<br />

max 4 plattor per sida<br />

Vario•Tec<br />

Beteckning Mått i mm Vikt i kg<br />

Beställningsnr<br />

Antal<br />

Pris per<br />

styck<br />

Quick•Point<br />

96 mm c/c<br />

avstånd<br />

192 x 192<br />

höjd: 27<br />

5,8 75710<br />

t o m 10<br />

11 till 29<br />

från 30<br />

*Stafflade priser gäller i samband med köp av Quick•Tower<br />

Clean•Tec<br />

87

Makro•Grip - centrerskruvstycke för seriedetaljer<br />

med förstklassig tillgänglighet!<br />

Dubbelsidigt utförande med<br />

Präge•Fix, uppläggshöjd 3 mm<br />

Med ytterligare inspännmöjligheter<br />

för ej präglade arbetsstycken och<br />

färdigdetaljer<br />

Centrernoggrannhet<br />

+/- 0,02 mm<br />

Inom en minut vänds backarna,<br />

därigenom större inspänningsområde.<br />

Gänga för<br />

fastsättning av<br />

anslag<br />

Dubbel styrning av backar<br />

med integrerat spår<br />

Makro•Grip 77, spännområde 120 mm<br />

Beteckning Mått i mm Vikt i kg Beställningsnr Antal Pris per styck<br />

Makro•Grip<br />

Backbredd 77<br />

52 mm c/c avstånd<br />

Grundkroppslängd:<br />

130<br />

Spännområde:<br />

0 - 120<br />

3,1 47120<br />

t o m 15<br />

16 t o m 49<br />

från 50<br />

*Stafflade priser gäller i samband med köp av Quick•Tower<br />

88

Quick•Tower skruvstycken<br />

Präge•Fix<br />

Torn 70650, höjd 686 mm,<br />

max 3 inspänningar på högkant<br />

och 5 inspänningar tvärs per sida<br />

Automation<br />

Quick•Point ®<br />

Quick•Tower<br />

Makro•Grip ®<br />

Torn 70850, höjd 860 mm,<br />

max 5 inspänningarpå högkant<br />

och 7 inspänningar tvärs per sida<br />

Vario•Tec<br />

Få problem tack vare kompakt byggsätt<br />

Centreringsskruvstycken eller individuella fixturer används -<br />

Quick•Tower ger högsta flexibilitet.<br />

Clean•Tec<br />

89

Makro•Grip konturskruvstycke - gjutdetaljer, armaturer ...<br />

Ge er kreativitet en form!<br />

På sidan 36 hittar ni passande påbyggnadsbackar.<br />

Alternativt kan ni själva också tillverka<br />

dessa. (Ritningar på förfrågan)<br />

Mjuka påbyggnadsbackar i stål<br />

eller aluminium - fastsatta med 4<br />

skruvar<br />

Centrernoggrannhet<br />

+/- 0,02 mm<br />

Härdade grundbackar<br />

Dubbel styrning av backar<br />

med integrerat spår<br />

Centreringsskruvstyckets mått se sidan 34<br />

Makro•Grip konturskruvstycke 77<br />

Beteckning Mått i mm Vikt i kg Beställningsnr Antal Pris per styck<br />

Makro•Grip 77<br />

Konturskruvstycke<br />

Grundkroppslängd: 130<br />

max avstånd mellan<br />

3,7 49040<br />

t o m 15<br />

16 t o m 49<br />

52 mm c/c avstånd<br />

backar: 40<br />

från 50<br />

*Stafflade priser gäller i samband med köp av Quick•Tower<br />

90

Quick•Tower skruvstycke<br />

.<br />

Torn 70650, höjd 686 mm,<br />

max 3 inspänningar på högkant och<br />

3 inspänningar tvärs per sida<br />

Torn 70850, höjd 860 mm,<br />

max 5 inspänningar högkant och<br />

5 inspänningar tvärs per sida<br />

Vario•Tec<br />

Quick•Tower<br />

Makro•Grip ®<br />

Präge•Fix<br />

Quick•Point ®<br />

Automation<br />

Få problem tack vare kompakt byggsätt<br />

Också möjlighet att spänna över 2 plattor<br />

Clean•Tec<br />

91

Eco•Grip - ergonomisk laddning tack vare lätt<br />

aluminiumkropp endast 6,3 kg!<br />

Dubbelsidigt utförande med<br />

Präge•Fix, uppläggshöjd 3 mm<br />

Patenterade vändbackar för<br />

större spännområde<br />

Färgindikatorer för<br />

korrekt inläggning<br />

Centrernoggrannhet<br />

+/- 0,02 mm<br />

På förfrågan kan skruvstycken<br />

med fast anslag erhållas i olika<br />

storlekar eller se sidan 26 på<br />

Langs omfångsrika Makro•Grip<br />

skruvstycksprogram<br />

Härdade styrlister av stål<br />

integrerade i aluminiumkroppen<br />

Ergonomiskt<br />

gripspår<br />

Gängor för fastsättning<br />

av anslag<br />

Eco•Grip 125, spännområde 155 mm<br />

Beteckning Mått i mm Vikt i kg<br />

Beställningsnr<br />

Antal<br />

Pris per styck<br />

Eco•Grip 125<br />

Ø 178 mm<br />

+ kollisionsskydd<br />

hjöd 89 mm<br />

Spännområde: 0<br />

- 155<br />

Backbredd: 125<br />

6,3 67155<br />

t o m 9<br />

10 t o m 29<br />

från 30<br />

*Stafflade priser gäller i samband med köp av Quick•Tower<br />

92

Quick•Tower skruvstycke<br />

Enkel hantering tack vare lätta aluminiumgrundkroppar med härdade stålstyrningar<br />

Vario•Tec<br />

Automation<br />

Quick•Tower<br />

Quick•Point ®<br />

Makro•Grip ®<br />

Präge•Fix<br />

Få problem tack vare kompakt byggsätt<br />

Torn 70650, höjd 686 mm,<br />

3 inspänningar per sida<br />

Torn 70850, höjd 860 mm,<br />

max 4 inspänningar per sida<br />

Clean•Tec<br />

93

Eco•Grip konturskruvstycke - för stora konturdetaljer<br />

På sidan 36 hittar ni passande påbyggnadsbackar.<br />

Alternativt kan ni själva tillverka dessa.<br />

(Ritningar på förfrågan)<br />

Centrernoggrannhet<br />

+/- 0,02 mm<br />

Dubbel styrning av backar med<br />

integrerat spår<br />

Härdade grundbackar<br />

Eco•Grip konturskruvstycke 125<br />

Beteckning Mått i mm Vikt i kg<br />

Beställningsnr<br />

Antal<br />

Pris per styck<br />

Eco•Grip<br />

Grundkroppslängd: 180<br />

t o m 9<br />

konturskruvstycke<br />

max avstånd mellan back-<br />

7,7 69050<br />

10 t o m 29<br />

96 mm c/c avstånd<br />

ar: 50 mm<br />

från 30<br />

*Stafflade priser gäller i samband med köp av Quick•Tower<br />

94

Quick•Tower skruvstycke<br />

Serietillverkning av gjutgodsdelar inspända i mjuka konturbackar<br />

Vario•Tec<br />

Automation<br />

Quick•Tower<br />

Quick•Point ®<br />

Makro•Grip ®<br />

Präge•Fix<br />

Få problem tack vare kompakt byggsätt<br />

Torn 70650, höjd 686 mm,<br />

3 inspänningar per sida<br />

Torn 70850, höjd 860 mm,<br />

4 inspänningar per sida<br />

Clean•Tec<br />

95

Automation<br />

96

Eco-Tower<br />

Automation<br />

från sidan 102<br />

Eco•Compact<br />

Automation<br />

från sidan 106<br />

Eco•Grip<br />

Skruvstycken<br />

från sidan 112<br />

Quick•Point<br />

Basenheter<br />

från sidan 120<br />

Clean•Tec<br />

Makro•Grip ®<br />

Vario•Tec<br />

Quick•Point ®<br />

Präge•Fix<br />

Quick•Tower<br />

Automation<br />

97

Eco-Tower kan i efterhand integreras med alla typer av fle<br />

Nedan några kommentarer från nöjda kunder:<br />

Frontladdning av en HERMLE B300<br />

"Eco-Tower från Lang Technik uppfyller helt våra kriterier, vad gäller ett modernt<br />

automatiseringssystem: enkel att handha, tillförlitligt och ett kostnadseffektivt<br />

anskaffningspris. Dessutom får vi allt från samma leverantör med början<br />

vid 0-punktsystemet via spänntekniken och till automatiseringen."<br />

Fa. Peter Merkl Präzisionsfertigung, Gilching<br />

Eco-Tower med en MAZAK Variaxis 500-5X II<br />

DMU 40 monoblock<br />

98

Eco•Tower Automation<br />

roperationsmaskiner.<br />

"Med Lang Technik automatiseringssystem får vi flexibilitet och fleroperationsmaskinen<br />

går nu varje dag 8 - 10 timmar mer.<br />

Franz Walter GmbH, Maulbronn<br />

Hedelius RS 80 Magnum<br />

Vario•Tec<br />

Quick•Point ®<br />

Präge•Fix<br />

Quick•Tower<br />

Automation<br />

Makro•Grip ®<br />

Laddning via operatörsdörren i en Spinner VC1160<br />

Sidoladdning i en DMU 50 eVolution<br />

Clean•Tec<br />

99

En vecka med automatisering från Lang Technik<br />

Oavsett batchstorlek enorm produktivitetsstegring<br />

Observera de långa bearbetningstiderna (blått område)<br />

Tidsanalys från en<br />

MAZAK Variaxis 500<br />

med korta bearbetningstider.<br />

= Bearbetningstider<br />

Tidsanalys i samma<br />

maskin med Lang<br />

Eco-Tower automatisering:<br />

långa bearbetningstider<br />

= Bearbetningstider<br />

"Tack vare Lang automation kunde vi höja produktiviteten i vår 5-axliga fleroperationsmaskin väldigt mycket. Nu kan vi på kort<br />

tid bearbeta order med mycket spånavverkning. Dessutom är vi imponerade av anläggningens enkelhet. Vi kommer att fortsätta<br />

investera med Lang Technik ....."<br />

Uwe Zitelmann, Geschäftsführer OZT GmbH, Oyten<br />

100

Snabb och flexibel förberedning<br />

för automatiserad tillverkning:<br />

1 2<br />

Automation<br />

Präge•Fix<br />

Makro•Grip ®<br />

Arbetsstycket kapas<br />

3<br />

Snabb prägling för säker fasthållning<br />

Automation<br />

Quick•Point ®<br />

Quick•Tower<br />

Inspänning av arbetsstycket<br />

4 5<br />

Vario•Tec<br />

Laddning av Eco•Grip-centrerskruvstycke i lyftstationen<br />

Arbetsstycket körs automatiskt in i bufferten<br />

Clean•Tec<br />

101

Den enkla och effektiva vägen att automatisera!<br />

Liten uppställningsyta behövs, eftersom höjden kan utnyttjas<br />

Snabb installation och utbildning (max 1 - 2 dagar)<br />

Enkel, operatörsvänlig användning<br />

"Människa-maskin-princip"<br />

> Tack vare låga pneumatiska krafter kan utrustningen placeras i<br />

normala arbetsutrymmen utan avspärrning<br />

Höjd produktivitet tack vare låga anskaffnings- och driftskostnader<br />

Manuell körning av maskinen är fortfarande möjlig<br />

Hela automationslösningen ur en hand: buffert, hantering,<br />

skruvstycken och 0-punktsystem<br />

102

Eco•Tower Automation<br />

Präge•Fix<br />

Eco•Tower - det patenterade buffertsystemet<br />

för alla verktygsmaskiner<br />

Spiral för hög buffertkapacitet<br />

på liten yta<br />

Makro•Grip ®<br />

Enkel hantering av systemet,<br />

snabbt att lära sig<br />

Quick•Point ®<br />

Tack vare låga pneumatiska krafter<br />

kan utrustningen placeras i normala<br />

arbetsutrymmen utan avspärrning<br />

Quick•Tower<br />

Automation<br />

Ergonomiskt: lätt att bestycka och<br />

ta bort detajer<br />

Eco-Tower lagrings- och hanteringssystem<br />

Vario•Tec<br />

Max antal paletter<br />

Beteckning<br />

Eco•Grip 77<br />

Eco•Grip 125<br />

Vikt i kg Beställningsnr Pris<br />

(67160)<br />

(67205)<br />

Eco-Tower 60 automatiseringssystem<br />

Höjd ca 3,00 m<br />

60 45<br />

Buffert: 700<br />

Hantering: 450<br />

69060<br />

Clean•Tec<br />

103

Hitta den för er<br />

optimala uppställningsvarianten<br />

Variant 1 Variant 2<br />

2330<br />

Download<br />

www.lang-technik.de/<br />

downloads<br />

1415<br />

850 max (1050) 850<br />

max 850 (1050) 850<br />

ca 800<br />

min 3200<br />

ca 800<br />

2330<br />

1415<br />

min 3200<br />

ca 800<br />

min 3200<br />

ca 800<br />

2330<br />

1415<br />

1415<br />

2330<br />

min 3200<br />

Variant 3<br />

Variant 4<br />

max 850 (1050) 850<br />

850 max (1050) 850<br />

Om så önskas bygger vi in ett sidofönster i maskinen eller utrustar dörrarna med pneumatikcylinder.<br />

104

Eco-Tower varianter & optioner<br />

Präge•Fix<br />

Optioner för individuell automatiseringslösning<br />

Våra experter hjälper gärna till<br />

90° vridning för laddninng av cirkuläraxlar kan erhållas<br />

som option.<br />

Med 90° vridning kan man ladda cirkuläraxlar och<br />

därmed använda 5-sidig bearbetning med endast<br />

3-axlig maskin.<br />

Vario•Tec<br />

Quick•Tower<br />

Automation<br />

Quick•Point ®<br />

Makro•Grip ®<br />

Eco-Tower kan erhållas med olika höjder, för att<br />

anpassa buffertkapaciteten.<br />

På förfrågan kan Lang leverera en skyddsplåt för<br />

hanteringsutrustningen.<br />

Clean•Tec<br />

105

Eco•Compact - automatisering upp till batch<br />

litet platsbehov<br />

kostnadseffektivt anskaffningspris<br />

snabb och enkel installation<br />

större detaljer kan automatiseras, om endast varannan plats beläggs<br />

påbyggnad med vridbord är möjlig och ger hög tillgänglighet<br />

låga pneumatiska drivkrafter (ca 15 kg) gör anläggningen till<br />

ett säkert system för operatören (kan när som helst stoppas<br />

manuellt)<br />

106

Eco•Compact Automation<br />

storlek 10, som option upp till 30 enheter<br />

Vario•Tec<br />

Automation<br />

Quick•Tower<br />

Präge•Fix<br />

Quick•Point ®<br />

Makro•Grip ®<br />

Eftermontering av buffertbordet resp borttagning av arbetsstycken kan när som helst ske med Eco•Compact.<br />

Genom de låga krafterna är anläggningen perfekt enligt "människa-maskin-principen".<br />

Clean•Tec<br />

107

Exempel på automatiserade fleroper<br />

Eco•Compact vid en DMU 50 eVolution<br />

Hurco VM1<br />

Eco•Compact Automation är enkel och tillförlitlig.<br />

Den kunde snabbt installeras och komma i<br />

drift. Dessutom gör den enkla hanteringen att<br />

ingen lång utbildning behövs.<br />

Richard Gjuga,<br />

Fa. Richard Gjuga<br />

Maschinenbau GmbH<br />

108

ationsmaskiner<br />

Eco•Compact Automation<br />

Eco•Compact på räls, för att .....<br />

...öka tillgängligheten i maskinen ytterligare<br />

Vario•Tec<br />

Quick•Tower<br />

Quick•Point ®<br />

Makro•Grip ®<br />

Präge•Fix<br />

Automation<br />

Sidoladdning med Eco•Compact<br />

Clean•Tec<br />

109

Eco•Compact - det "lilla och flexibla hjälpmedlet"<br />

för era fleroperationsmaskiner<br />

Enkelt att handha,<br />

snabbt att lära<br />

Hantering med integrerat<br />

pneumatiskt snittställe för<br />

Quick•Point kub<br />

Lätt tillgängligt<br />

laddbord<br />

NYTT!<br />

Stabil bas för enkel koppling till<br />

maskin och snabbt idrifttagande<br />

Eco•Compact buffert- och hanteringssystem<br />

Beteckning<br />

Max antal<br />

paletter<br />

Vikt i kg<br />

Beställningsnr<br />

Pris<br />

Eco•Compact<br />

Buffert- och hanteringssystem<br />

10 buffertplatser<br />

10 565 68810<br />

110

Vilken layout passar er maskin<br />

Variant 1<br />

1330<br />

Eco•Compact Automation<br />

Variante 2<br />

Download<br />

www.lang-technik.de/<br />

downloads<br />

Präge•Fix<br />

Makro•Grip ®<br />

max 850 (1050) 850<br />

max 850 (1050) 850<br />

2700<br />

2700<br />

1330<br />

Quick•Tower<br />

Quick•Point ®<br />

Ytterligare optioner<br />

Automation<br />

Optioner: Eco•Compact med<br />

20 eller 30 buffertplatser<br />

Vario•Tec<br />

Eco•Compact kan om så önskas fås på räls.<br />

Hela anläggningen kan då skjutas bort, för<br />

att förbättra tillgängligheten vid frontladdning.<br />

Se sidan 109<br />

Clean•Tec<br />

111

Eco•Grip 77 centrerskruvstycke<br />

"Allroundern" med bästa tillgänglighet för alla uppspänningar<br />

Härdade styrningar i stål för<br />

stabilitet och lång livslängd<br />

Makro•Grip vändbara backar<br />

med Präge•Fix och möjlighet<br />

för inspänning av ej präglade<br />

detaljer<br />

Lätt aluminiumgrundkropp<br />

för ergonomisk laddning via<br />

automatisering<br />

Färgade kollisionsskydd för<br />

igenkänning fram/bak vid<br />

laddning<br />

Med integrerat grepp<br />

för hantering<br />

Quick•Point 96 dragtappar<br />

för inspänning i nollpunktsystem<br />

Eco•Grip 77 underifrån: med<br />

tätningsring för ren inspänning<br />

i Quick•Point kub<br />

Eco•Grip 77<br />

Beteckning Mått Vikt i kg Beställningsnr Antal Pris per styck<br />

Eco•Grip 77<br />

Spännområde<br />

t o m 15<br />

Ø 178 mm<br />

+ kollisionsskydd<br />

0 - 160 mm<br />

Backbredd<br />

5,2 67160<br />

16 t o m 29<br />

höjd 89 mm<br />

77 mm<br />

från 30<br />

112

Automation > Eco•Grip 77<br />

77<br />

Vario•Tec<br />

Automation<br />

Quick•Tower<br />

Präge•Fix<br />

Makro•Grip ®<br />

Quick•Point ®<br />

Även höga detaljer kan tack vare präglingen säkert spännas<br />

fast.<br />

God tillgänglighet med Eco•Grip centrerskruvstycke<br />

Clean•Tec<br />

113

Eco•Grip 125 centrerskruvstycke<br />

Vår "störsting" för arbetsstycken upp till 205 mm<br />

Härdade styrningar i stål för<br />

stabilitet och lång livslängd<br />

Makro•Grip vändbara backar<br />

med Präge•Fix och möjlighet<br />

för inspänning av ej präglade<br />

detaljer<br />

Lätt aluminiumgrundkropp för<br />

ergonimisk laddning via<br />

automatisering<br />

Färgade kollisionsskydd för<br />

igenkänning fram/bak vid<br />

laddning<br />

Med integrerat grepp<br />

för hantering<br />

Quick•Point 96 dragtappar för<br />

inspänning i nollpunktsystem<br />

Eco•Grip 125 underifrån: med<br />

tätningsring för ren inspänning<br />

i Quick•Point kub<br />

Eco•Grip 125<br />

Beteckning<br />

Spännområde<br />

i mm<br />

Vikt i kg Beställningsnr Antal Pris per styck<br />

Eco•Grip 125<br />

Spännområde<br />

t o m 9<br />

Ø 178 mm<br />

+ kollisionsskydd<br />

0 - 205 mm<br />

Backbredd 125<br />

7,3 67205<br />

10 t o m 29<br />

höjd 89 mm<br />

mm<br />

från 30<br />

114

Automation > Eco•Grip 125<br />

Präge•Fix<br />

Skruvstycke med fast back<br />

Vario•Tec<br />

Quick•Tower<br />

Quick•Point ®<br />

Makro•Grip ®<br />

Automation<br />

Skruvstycke med fast back kan erhållas på förfrågan<br />

Stort spännområde tack vare vändbara backar<br />

Clean•Tec<br />

115

Dubbel Twin•Grip 77<br />

Idealisk för serietillverkning av små detaljer - upp till 4 detaljer per fastspänning<br />

Genom att byta ut mittbacken mot<br />

standard mellandel blir 4-facksskruvstycket<br />

ett dubbelskruvstycke med större<br />

spännområde upp till 200 mm<br />

Spännområdet utökas genom patenterade<br />

vändbackar<br />

NYTT!<br />

Lätt aluminiumgrundkropp med<br />

integrerat grepp för automatisering<br />

Dubbel Twin•Grip 77<br />

Beteckning Spännområde Vikt i kg Beställningsnr Antal Pris per styck<br />

Dubbel Twin•Grip 77<br />

Totallängd 210 mm<br />

+ kollisionsskydd<br />

höjd 89 mm<br />

4x 90 mm 9.8 67090<br />

t o m 9<br />

10 t o m 29<br />

från 30<br />

116

Automation > Dubbel Twin•Grip 77<br />

4-facks bearbetning med Dubbel Twin•Grip 77<br />

Vario•Tec<br />

Automation<br />

Quick•Tower<br />

Quick•Point ®<br />

Präge•Fix<br />

Makro•Grip ®<br />

Eco•Compact - baksidesbearbetning för<br />

långa bearbetningstider<br />

Dubbel Twin•Grip i Quick•Tower kub (se sidan 87). Ger möjlighet<br />

att spänna fast 64 arbetsstycken.<br />

Clean•Tec<br />

117

Monteringsplatta, Ø 178 mm<br />

Idealisk bärare för fixturer, spännmedel och arbetsstycken<br />

Färgade kollisionsskydd för igenkänning<br />

av fram/bak vid laddning i<br />

bufferttornet<br />

4 passhål för inspänning av<br />

spännmedel eller arbetstycken<br />

Stabil kropp av<br />

aluminium eller stål<br />

Med integrerat grepp<br />

för hanteringsutrustning<br />

Monteringsplatta<br />

utan hål<br />

Quick•Point 96 dragtappar för<br />

inspänning i nollpunktsystem<br />

Inkl styrbussningar 12H7 för<br />

Makro•Grip 46 och 77 för direkt<br />

montering på plattan<br />

Monteringsplatta inkl styrbussningar<br />

Beteckning Totalhöjd i mm Diameter i mm Vikt i kg<br />

Beställningsnr<br />

Pris<br />

Monteringsplatta, aluminium Ø 178 mm<br />

+ kollisionsskydd med hålbild enligt<br />

ritning<br />

Monteringsplatta, stål Ø 178 mm + kollisionsskydd<br />

utan hålbild<br />

Monteringsplatta, aluminium Ø 178 mm<br />

+ kollisionsskydd utan hålbild<br />

24 ± 0,02 178 1,7 65191<br />

24 ± 0,02 178 5,8 65192<br />

24 ± 0,02 178 1,8 65193<br />

118

Automation > monteringsplatta<br />

Vario•Tec<br />

Automation<br />

Quick•Tower<br />

Quick•Point ®<br />

Präge•Fix<br />

Makro•Grip ®<br />

Med monteringsplattan kan Makro•Grip 46 utan någon som<br />

helst anpassning spännas fast<br />

Även arbetstycken kan automatiseras direkt på monteringsplattan<br />

Clean•Tec<br />

119

Quick•Point basenhet 96 - den flexibla lösningen<br />

för nollpunktsplattor<br />

Slipad, jämn yta, mycket<br />

lätt att hålla ren<br />

Hög spännkraft med<br />

patenterad killåsning<br />

Två olika<br />

höjder: 80 och<br />

100 mm<br />

Inkl dragtappar för<br />

Quick•Point 96<br />

nollpunktsplattor<br />

Pneumatiskt snittställe<br />

för automatisk öppning,<br />

stängning och kontroll<br />

Dockningsenhet för manuell hantering<br />

av basenheten. Kan anslutas till tryckluftsslang<br />

eller tryckluftspistol<br />

Quick•Point basenhet 96, Ø 176 mm<br />

Beteckning<br />

Totalhöjd i mm<br />

Vikt i kg<br />

Beställningsnr<br />

Pris<br />

Fastsättning<br />

Quick•Point basenhet 96<br />

med tappar i<br />

80<br />

med dragtappar<br />

Quick•Point 96<br />

plattor<br />

8,6 65850-080<br />

Quick•Point basenhet 96<br />

med dragtappar 100 10,0 65850-100<br />

120

Automation > Quick•Point basenhet<br />

Vario•Tec<br />

Automation<br />

Quick•Tower<br />

Quick•Point ®<br />

Präge•Fix<br />

Makro•Grip ®<br />

Spänns basenheten fast i Quick•Point nollpunktsplattor, kan<br />

den laddas och lossas inom några sekunder.<br />

Automatisk inväxling av centrerskruvstycke i Quick•Point<br />

basenhet.<br />

Clean•Tec<br />

121

Quick•Point baseneht 96 med monteringsfläns för<br />

direkt fastsättning på maskinbordet<br />

Hög spännkraft med patenterad<br />

killåsning<br />

Plan, slipad yta, mycket<br />

lätt att hålla ren<br />

Kan erhållas i två<br />

höjder: 80 och 100 mm<br />

Monteringsfläns för direkt montering<br />

på maskinbordet (alternativt<br />

kan basenheten spännas i<br />

Quick•Point 96 plattor)<br />

Pneumatiskt snittställe<br />

för automatisk öppning,<br />

stängning och kontroll<br />

Dockningsenhet för manuell hantering<br />

av basenheten. Kan anslutas till<br />

tryckluftsslang eller tryckluftspistol.<br />

Quick•Point basenhet 96, Ø 176 mm, med monteringsfläns Ø 248 mm<br />

Beteckning<br />

Totalhöjd i mm<br />

Monteringsfläns<br />

Diameter i mm<br />

Vikt i kg<br />

Beställningsnr<br />

Pris<br />

Quick•Point basenhet 96<br />

med monteringsfläns<br />

80 248 10,0 65800-080<br />

Quick•Point basenhet 96<br />

med monteringsfläns<br />

100 248 11,5 65800-100<br />

122

Automation > Quick•Point basenhet<br />

Vario•Tec<br />

Automation<br />

Quick•Tower<br />

Quick•Point ®<br />

Präge•Fix<br />

Makro•Grip ®<br />

Med den ingående hanteringsenheten kan nollpunktsystemet<br />

manövreras manuellt.<br />

Tillsammans med Eco•Grip centrerskruvstycke ger<br />

Quick•Point hög tillgänglighet vid 5-sidig bearbetning.<br />

Clean•Tec<br />

123

Vario•Tec<br />

124

Vario•Tec<br />

Backar<br />

från sidan 128<br />

Quick•Point ®<br />

Vario•Tec<br />

Tillbehör<br />

från sidan 129<br />

Super•Vario<br />

Skruvstycke<br />

från sidan 132<br />

Clean•Tec<br />

Vario•Tec<br />

Makro•Grip ®<br />

Präge•Fix<br />

Quick•Tower<br />

Automation<br />

125

Vario•Tec - backsystemet till era skruvstycken<br />

Så fungerar det:<br />

Så här trycks uppläggsstiften ut med en noggrannhet av +/- 0,01mm rad för rad (ca 5 mm). Stift som ej behövs trycks enkelt in<br />

för hand.<br />

Lasermärkning gör det lätt att hitta tillbaka när detaljerna återkommer.<br />

45° vinkel uppnås inom sekunder genom snabb intryckning av rätt stift. Med tillbehör, som t ex vinkelplattor, kan enkelt alla<br />

önskade vinklar ställas in. Fördel: säker fräsning, bättre kvalitet och hög repeternoggrannhet.<br />

126

Vario•Tec<br />

Präge•Fix<br />

Rörliga stift gör dyrare fixturer<br />

och lösa passbitar överflödiga<br />

Backar och stift är härdade och<br />

slipade, noggrannhet 0,01 mm<br />

på 100 mm.<br />

För att garantera funktionen bör alla stift tryckas in/ut åtminstone en gång per vecka eller vid längre stopp ska stiften ställas i<br />

yttre läge.<br />

Påbyggbar till alla tillgängliga skruvstycken.<br />

Vario•Tec<br />

Quick•Point ®<br />

Quick•Tower<br />

Automation<br />

Makro•Grip ®<br />

Till och med små och tunna detaljer passar bra i Vario•Tec-systemet och kan snabbt<br />

och säkert spännas fast. Vid borrning av genomgående hål behöver ingen borrning<br />

ske ner i underlägg.<br />

Med uppläggningslister får ni enkelt och<br />

snabbt en optimal spännhöjd på 2 mm.<br />

Clean•Tec<br />

127

Vario•Tec<br />

Välj rätt typ utifrån ert maskinskruvstycke!<br />

Alla backar är 15 mm tjocka<br />

A<br />

E<br />

D<br />

B<br />

C<br />

Tillverkare<br />

Backbredd<br />

Fasta<br />

backar<br />

Beställningsnr<br />

Rörliga<br />

backar<br />

Beställningsnr<br />

Pris per<br />

back<br />

Backmått och hålavstånd för hål med planförsäkning<br />

A B C D E<br />

Standard* 125 22551 22552 125 40 80 15 M8<br />

Standard** 160 26041 26042 160 50 100 20 M 8<br />

Allmatic NC<br />

Allmatic<br />

Hilma<br />

Hilma<br />

Hilma<br />

125<br />

125<br />

100<br />

125<br />

160<br />

22528<br />

22521<br />

20011<br />

22511<br />

26011<br />

22529<br />

22522<br />

20012<br />

22512<br />

26012<br />

125<br />

125<br />

100<br />

125<br />

160<br />

40<br />

40<br />

34<br />

45<br />

54<br />

88 12,3<br />

18<br />

Röhm 125 22581 22582 125 40 80 15,6 M8<br />

65<br />

80<br />

100<br />

11<br />

14<br />

17<br />

M6<br />

M10<br />

M6<br />

M8<br />

M10<br />

* Passar bl a för Arnold, Gressel och Kesel ** Passar bl a för Arnold, Kesel och Röhm<br />

Kontrollera backmått!<br />

128

Vario•Tec > Tillbehör<br />

Präge•Fix<br />

30 mm<br />

Vinkelplatta för lägesfixering i vinkel, tjocklek 3 mm, härdad<br />

Beställningsnr<br />

Utförande<br />

Antal Pris<br />

72 mm<br />

5°, härdad 20105 1 par<br />

10°, härdad 20110 1 par<br />

15°, härdad 20115 1 par<br />

20°, härdad 20120 1 par<br />

Makro•Grip ®<br />

35 mm<br />

72 mm<br />

TIPS: Om vinkelplattorna monteras upp och ner får ni enkelt<br />

och snabbt en optimal spännhöjd på 1 mm för normal uppspänning<br />

av plana detaljer.<br />

25°, härdad 20125 1 par<br />

30°, härdad 20130 1 par<br />

35°, härdad 20135 1 par<br />

40°, härdad 20140 1 par<br />

45°, härdad 20145 1 par<br />

Quick•Point ®<br />

- Bättre vinkelnoggrannhet<br />

- Säkrare repetering<br />

- Högre fräskrafter<br />

Uppläggningslist, 12 mm hög, 3 mm tjock, härdad<br />

Utförande<br />

Beställningsnr<br />

Antal Pris<br />

Längd i mm<br />

Uppläggningslist<br />

20401 1 par<br />

125<br />

Uppläggningslisten gör det möjligt att få 2 olika inspänningshöjder,<br />

2 eller 4 mm, genom att den vänds. Härigenom<br />

kan också mycket små detaljer spännas in säkert i<br />

Vario•Tec-systemet<br />

Lätt rengöring av uppläggningsytan, så<br />

att noggrannheten vid inspänning av<br />

detaljen blir hög.<br />

Clean•Tec<br />

Quick•Tower<br />

Automation<br />

Vario•Tec<br />

129

Prisma med positioneringshål för säker<br />

inspänning av runda detaljer<br />

Framsida<br />

Standardprisma<br />

40 mm<br />

Utförande<br />

Beställningsnr<br />

Antal<br />

Pris<br />

100 mm<br />

Standard Prisma 20501 1<br />

Baksida<br />

Inga skador på cylindriska ytor på grund av dålig inspänningskraft.<br />

Fixering på Vario•Tec-back med hjälp av två positioneringstift<br />

och fixeringsskruv på sidan. För inspänning av rundmaterial<br />

Ø 5 mm t o m Ø 55 mm.<br />

Hög repeternoggrannhet vid serietillverkning med hjälp av prismat.<br />

Anslagsplatta: För enkel uppriktning av Vario•Tec backar sinsemellan<br />

Anslagsplatta<br />

Beställningsnr Antal Pris<br />

20003 1<br />

För enkel uppriktning av backar<br />

130

Vario•Tec > Tillbehör<br />

Präge•Fix<br />

Tillbehör för alla Vario•Tec-system<br />

med stiftdiameter 6 mm<br />

Reservstift standard, Ø 6 mm<br />

Beställningsnr Antal Pris<br />

Makro•Grip ®<br />

20001 5<br />

Stift som skadats genom kollision måste bytas ut<br />

Gummitätning för backar<br />

Beställningsnr Antal Pris<br />

Quick•Point ®<br />

20002 1 par<br />

Uppge backbredd vid beställning!<br />

Tex 125, 160 ..... mm backbredd<br />

Tryckluftpistol<br />

Beställningsnr Antal Pris<br />

20004 1<br />

Quick•Tower<br />

- Anpassad för verkstadsbruk<br />

- Idealisk för Vario•Tec<br />

- Dosering av blåstrycket med handtaget<br />

Gummitätning för stift<br />

Automation<br />

Utförande<br />

Beställningsnr<br />

Antal<br />

Pris<br />

Ø 3,5 x 2 mm<br />

Ny sedan ca<br />

200010 100<br />

2002<br />

Förslitna O-ringar måste bytas ut.<br />

Gummitätning för äldre stift<br />

Vario•Tec<br />

Utförande<br />

Beställningsnr<br />

Antal<br />

Pris<br />

Ø 4,5 x 1,5 mm<br />

Äldre före ca<br />

200011 100<br />

2002<br />

Förslitna O-ringar måste bytas ut.<br />

Clean•Tec<br />

131

Super•Vario 96 precisionsskruvstycke<br />

Detr enda precisionsskruvstycket med integrerat Vario•Tec<br />

uppläggningssystem. Backar skruvade bakifrån och på så sätt<br />

undviks spån på inspänningsytorna<br />

Lätt att ta bort skruven genom att dra<br />

passtiftet med innergänga<br />

Relativt lätt, ca 10 kg<br />

Sätthärdat stål och anpassat till<br />

verkstadsmiljön<br />

Super•Vario med momentnyckel ger<br />

högsta repeternoggrannhet för inspänningar<br />

i µ-området.<br />

132

Super•Vario<br />

För alla fräs-, slip-, borr- och mätändamål<br />

Snabbinställning av fastspänningsområdet<br />

genom att dra ur stiftet och lyfta<br />

klappen<br />

Alternativ: Kortare spindel vid platsbrist.<br />

Se bild nedan till höger<br />

Spännkraft ca 1,8 ton<br />

Inkl 4 dragtappar till Quick•Point<br />

0-punktsystem<br />

Vario•Tec<br />

Quick•Tower<br />

Quick•Point ®<br />

Präge•Fix<br />

Makro•Grip ®<br />

Automation<br />

VarioTec-backarna, som är helt inkapslade i skruvstycket, möjliggör rena och snabba arbeten. Alltså ingen rengöring av skruvhål.<br />

Clean•Tec<br />

133

Super•Vario 96<br />

Super•Vario 96 mm backbredd<br />

Super•Vario 96mm, inspänningsområde 0 - 120 mm<br />

Typ Beställningsnr Pris<br />

Super•Vario<br />

Skruvstycke<br />

96 mm komplett<br />

27096<br />

Leveransomfång:<br />

1 x skruvstycke komplett (vikt 10,5 kg)<br />

1 x kort spindel 125 mm<br />

4 x dragtappar Ø 16 mm för Quick•Point 52<br />

4 x spännjärn<br />

1 x 90° vinklad nyckel<br />

Spännkraft i N<br />

18000<br />

15000<br />

12000<br />

9000<br />

6000<br />

3000<br />

10 20 30 40 50 60<br />

Vridmoment<br />

i Nm<br />

Universalanslag<br />

Beskrivning<br />

Beställningsnr<br />

Pris<br />

Universalanslag 27095<br />

- Perfekt för säker positionering av arbetsstycken<br />

- Fästgänga M8, övriga verktyg behövs ej<br />

134

Vario•Tec > Hållarbackar<br />

Präge•Fix<br />

Präge•Fix hållarbackar .....<br />

Hållarbackarna skruvas fast enkelt i ert befintliga maskinskruvstycke.<br />

Inkl uppläggningslister med 3 mm spännhöjd.<br />

A<br />

Tjocklek 15 mm<br />

Makro•Grip ®<br />

E<br />

C<br />

D<br />

B<br />

Quick•Point ®<br />

Tillverkare<br />

Pris per<br />

par<br />

Backmått och hålavstånd<br />

för hål med planförsänkning<br />

A B C D E<br />

Standard* 125 421250 125 40 80 15 M8<br />

Standard** 160 421600 160 50 100 20 M 8<br />

Allmatic NC<br />

Allmatic<br />

Hilma<br />

Hilma<br />

Hilma<br />

125<br />

125<br />

100<br />

125<br />

160<br />

422527<br />

422520<br />

420010<br />

422510<br />

426010<br />

125<br />

125<br />

100<br />

125<br />

160<br />

40<br />

40<br />

34<br />

45<br />

54<br />

88 12,3<br />

18<br />

65<br />

80<br />

100<br />

11<br />

14<br />

17<br />

M6<br />

M10<br />

M6<br />

M8<br />

M10<br />

Röhm 125 422580 125 40 80 15,6 M8<br />

* Passar bl a för Arnold, Gressel och Kesel ** Passar bl a för Arnold, Kesel och Röhm<br />

Quick•Tower<br />

Automation<br />

Universal hållarbackar<br />

Anpassa dessa backar individuellt till era skruvstycken.<br />

Backarna är sätthärdade till 57 HRc, 0,7 mm djup, material: 16MnCr5<br />

Vario•Tec<br />

Beteckning<br />

Backbredd<br />

Beställningsnr<br />

Beställningsnr.<br />

Pris per<br />

par<br />

Backmått och hålavstånd<br />

för hål med planförsänkning<br />

A B C D E<br />

Hållarback 100 421035 100 35 Individuellt<br />

Hållarback 125 421240 125 40 Individuellt<br />

Hållarback 160 421650 160 50 Individuellt<br />

Clean•Tec<br />

135

Clean•Tec<br />

136

Clean•Tec<br />

Rengöringspropellrar<br />

Sidan 141<br />

Clean•Tec<br />

Reservdelar<br />

Sidan 141<br />

Clean•Tec<br />

Vario•Tec<br />

Quick•Tower<br />

Quick•Point ®<br />

Makro•Grip ®<br />

Präge•Fix<br />

Automation<br />

137

Spara dyr tryckluft - använd Clean•Tec<br />

Plastkropp med stålkärna Ø<br />

20 mm passande till alla standardverktyg<br />

Kolfiberblad för lång livslängd<br />

Stabila fjädrar som för tillbaka<br />

bladen efter rengöring<br />

Bladen öppnas och stängs med maskinens varvtal<br />

138

Clean•Tec<br />

Rengöring med Clean•Tec Power<br />

Automatisk inväxling från verktygsmagasinet.<br />

Om så önskas kan arbetsstycket och fixturen spolas med<br />

stillastående spindel.<br />

Vario•Tec<br />

Automation<br />

Quick•Tower<br />

Quick•Point ®<br />

Präge•Fix<br />

Makro•Grip ®<br />

Vid roterande spindel ska avståndet vara 100 - 150 mm och<br />

matningen 3 - 10 m/min för att få optimal effekt.<br />

Optimalt för rengöring vid automatisk hantering.<br />

Clean•Tec<br />

139

Clean•Tec - den perfekta partnern vid automatisering<br />

Spån och skärvätska finns i maskinen.<br />

Därför rekommenderar vi att arbetsstycken<br />

vid automatisk hantering görs<br />

rena med Clean•Tec.<br />

140

Clean•Tec<br />

Präge•Fix<br />

Clean•Tec, Ø 160 mm<br />

Version<br />

Beställ-<br />

Antal<br />

Pris<br />

Ø 20 mm<br />

ningsnr<br />

82 mm 42 mm<br />

Clean•Tec<br />

160<br />

30160 1<br />

• Speciell rengöring<br />

• För direkt rengöring av uppläggsytor eller bortblåsning<br />

Makro•Grip ®<br />

Ø 160 mm<br />

Ø 68 mm<br />

av skärvätska<br />

• Från 6000 -12000 varv/min, med spolkanal, högervarv<br />

Ø 20 mm<br />

42 mm<br />

Clean•Tec, Ø 260 mm<br />

Version<br />

Beställningsnr<br />

Antal<br />

Clean•Tec 260 30260 1<br />

Pris<br />

Quick•Point ®<br />

• Automatisk inväxlingsbar ur verktygsmagasinet<br />

Ø 260 mm<br />

Ø 68 mm<br />

130 mm<br />

• Idealisk start vid allmän rengöring<br />

• Från 5000 - 8000 varv/min, med spolkanal, högervarv<br />

Quick•Tower<br />

Ø 20 mm<br />

42 mm<br />

Clean•Tec, Ø 330 mm<br />

Version<br />

Beställningsnr<br />

Antal<br />

Clean•Tec 330 30330 1<br />

Pris<br />

Automation<br />

Ø 330 mm<br />

Ø 68 mm<br />

166 mm<br />

• Rengöring av större ytor och stora spånmängder<br />

• Från 3000 - 8000 varv/min, med spolkanal, högervarv<br />

Reservdelar, 4 blad inkl fjädrar<br />

Vario•Tec<br />

Version<br />

Beställningsnr<br />

Antal<br />

Pris<br />

Reservdelssats 160 30164 1<br />

Reservdelssats 260 30264 1<br />

Reservdelssats 330 30334 1<br />

Clean•Tec<br />

141

Beställningsnr Beteckning Sida<br />

20001 Vario•Tec reservstift, Ø 6 mm 131<br />

200010 Vario•Tec gummitätning stift, ny 131<br />

200011 Vario•Tec gummitätning stift, gammal 131<br />

20002 Vario•Tec gummitätning backar 131<br />

20003 Vario•Tec anslag 130<br />

20004 Vario•Tec tryckluftspistol 131<br />

20011 Vario•Tec backar Hilma 100, fasta 128<br />

20012 Vario•Tec backar Hilma 100, rörliga 128<br />

20105 Vario•Tec vinkelplatta, 5° 129<br />

20110 Vario•Tec vinkelplatta, 10° 129<br />

20115 Vario•Tec vinkelplatta, 15° 129<br />

20120 Vario•Tec vinkelplatta, 20° 129<br />

20125 Vario•Tec vinkelplatta, 25° 129<br />

20130 Vario•Tec vinkelplatta, 30° 129<br />

20135 Vario•Tec vinkelplatta, 35° 129<br />

20140 Vario•Tec vinkelplatta, 40° 129<br />

20145 Vario•Tec vinkelplatta, 45° 129<br />

20401 Vario•Tec uppläggningslist 125 mm 129<br />

20501 Vario•Tec standard prisma 130<br />

22511 Vario•Tec backar Hilma 125, fasta 128<br />

22512 Vario•Tec backar Hilma 125, rörliga 128<br />

22521 Vario•Tec backar Allmatic 125, fasta 128<br />

22522 Vario•Tec backar Allmatic 125, rörliga 128<br />

22528 Vario•Tec Allmatic NC 125, fasta 128<br />

22529 Vario•Tec Allmatic NC 125, rörliga 128<br />

22551 Vario•Tec backar standard 125, fasta 128<br />

22552 Vario•Tec backar standard 125, rörliga 128<br />

22581 Vario•Tec backar Röhm 125, fasta 128<br />

22582 Vario•Tec backar Röhm 125, rörliga 128<br />

26011 Vario•Tec backar Hilma 160, fasta 128<br />

26012 Vario•Tec backar Hilma 160, rörliga 128<br />

26041 Vario•Tec backar standard 160, fasta 128<br />

26042 Vario•Tec backar standard 160, rörliga 128<br />

27095 Universalanslag 134<br />

27096 Super•Vario 96 skruvstycke 134<br />

30160 Clean•Tec Ø 160 mm 141<br />

30164 Clean•Tec reservdelssats 160 141<br />

30260 Clean•Tec Ø 260 mm 141<br />

30264 Clean•Tec reservdelssats 260 141<br />

30330 Clean•Tec Ø 330 mm 141<br />

30334 Clean•Tec reservdelssats 330 141<br />

41010 Mittmarkeringsfixtur 19<br />

41010-01 Reservmarkerbult 19<br />

41020 Kontrolltolk för präglingständer 17<br />

41111 Präglingsbackar, standard 18<br />

41111-01 Efterarbetade präglingsbackar, standard 17<br />

41112 Präglingsbackar, high-end 18<br />

41112-01 Efterbearbetade präglingsbackar, high-end 17<br />

41140 Tilläggspräglingsstation 16<br />

41140-HE Tilläggspräglingsstation, med high-end backar 16<br />

41200 Präglingsstation, standard 14<br />

41200-HE Präglingsstation, förlängd 14<br />

Beställningsnr Beteckning Sida<br />

41350 Präglingsstation, förlängd, med high-end backar 14<br />

41350-HE Mobil präglingsstation 14<br />

41400 Mobil präglingsstaion, med high-end backar 16<br />

41400-HE Präge•Fix hållarbackar Hilma 100 16<br />

420010 Vario•Tec 77, bredd 55 mm 135<br />

42055 Vario•Tec 77, bredd 95 mm 44<br />

42095 Vario•Tec 125, bredd 100 mm 44<br />

42100 Universal hållarbackar 100 mm 46<br />

421035 Universal hållarbackar 125 mm 135<br />

421240 Präge•Fix hållarbackar standard 125 135<br />

421250 Vario•Tec 77, bredd 135 mm 135<br />

42135 Vario•Tec 125, bredd 150 mm 44<br />

42150 Präge•Fix hållarbackar standard 160 46<br />

421600 Universal hållarbackar 160 135<br />

421650 Vario•Tec 125, bredd 200 mm 135<br />

42200 Vario•Tec 125, bredd 250 mm 46<br />

42250 Präge•Fix hållarbackar Hilma 125 46<br />

422510 Präge•Fix hållarbackar Allmatic 125 135<br />

422520 Präge•Fix hållarbackar Allmatic NC 125 135<br />

422527 Präge•Fix hållarbackar Röhm 125 135<br />

422580 Präge•Fix hållarbackar Hilma 160 135<br />

426010 Quick•Point 52 underdel, 60 mm höjd 135<br />

43060 Quick•Point 52 underdel, 100 mm höjd 69<br />

43100 Quick•Point 96 underdel, 60 mm höjd 69<br />

44060 Quick•Point 96 underdel, 100 mm höjd 69<br />

44100 Upprigggningstolk för rasterplatta 52 69<br />

44152 Lån uppriktningstolk 52 58<br />

44152-10 Uppriktningstolk för rasterplatta 96 58<br />

44196 Lån uppriktningstolk 96 58<br />

44196-10 Mätkropp 52 58<br />

44252 Mätkropp 96 73<br />

44296 Quick•Point plastlock 73<br />

45008 Beläggning för Twin•Grip 46 75<br />

45046-15 Beläggning för Makro•Grip 46 49<br />

45046-17 Skyddsplugg 52, Ø 16 mm 49<br />

45052-20 Beläggning för Twin•Grip 77 75<br />

45077-15 Beläggning för Makro•Grip 77 49<br />

45077-17 Skyddsplugg 96, Ø 20 mm 49<br />

45096-20 Beläggning för Twin•Grip 125 75<br />

45125-15 Beläggning för Makro•Grip 125 49<br />

45125-17 Quick•Point 52, 150 x 116 mm 49<br />

45150 Quick•Point 52, 150 x 116 mm, utan hål 60<br />

45151 Quick•Point adapterplatta, 150 x 126 mm 60<br />

45160 Dragtappar 52, Ø 16 mm 68<br />

45270 Platta 52, 96 x 96 x 27 mm 74<br />

45275 Platta 52, 156 x 156 x 27 mm 72<br />

45277 Tri•Top 3-sidigt torn 72<br />

45352 Quick•Point 96, 192 x 156 mm 78<br />

45400 Quick•Point 96, 192 x 156 mm, utan hål 61<br />

45401 Dragtappar 96, Ø 20 mm 61<br />

45570 Platta 96, 196 x 196 x 27 mm 74<br />

45575 Quick•Point 52 rasterplatta, 104 x 104 mm 72<br />

142

Innehållsförteckning i artikelnummerordning<br />

Präge•Fix<br />

Beställningsnr Beteckning Sida<br />

45577 Quick•Point 96 rasterplatta, 192 x 192 mm 72<br />

45600 Quick•Point 52, Ø 116 mm 56<br />

45710 Quick•Point 52, Ø 116 mm, utan hål 57<br />

45750 Quick•Point 96, Ø 176 mm 62<br />

45751 Quick•Point 96, Ø 176 mm, utan hål 62<br />

45800 Quick•Point 96, Ø 176 mm, Ø 62H7 64<br />

45801 Quick•Point 96, Ø 196 mm, utan hål 64<br />

45802 Quick•Point 96, Ø 196 mm, Ø 62H7 67<br />

45820 Quick•Point 96, Ø 246 mm, utan hål 65<br />

45822 Quick•Point 96, Ø 246 mm, Ø 62H7 67<br />

45840 Quick•Point 52, Ø 157 mm 65<br />

45842 Quick•Point 52, Ø 157 mm, utan hål 67<br />

45900 Quick•Point 52, Ø 157, Ø38H7 63<br />

45901 Quick•Point adapterplatta, Ø 157 mm 63<br />

45902 Spindelskydd 46, skumplast 66<br />

45910 Makro•Grip 46, spännområde 65 mm 68<br />

47046-80 Riggningsset Twin•Grip 46, längd 82 mm 48<br />

47065 Spindelskydd 77, plast 26<br />

47065-TG Spindelskydd 77, skumplast 40<br />

47077-70 Makro•Grip 77, spännområde 85 mm 48<br />

47077-80 Riggningsset Twin•Grip 77, längd 103 mm 48<br />

47085 Makro•Grip 46, spännområde 105 mm 28<br />

47085-TG Riggningsset Twin•Grip 46, längd 122 mm 40<br />

47105 Makro•Grip 77, spännområde 120 mm 26<br />

47105-TG Makro•Grip 77, spännområde 120 mm 40<br />

47120 Riggningsset Twin•Grip 77, längd 135 mm 28<br />

47120 Spindelskydd 125, skumplast 88<br />

47120-TG Spindelskydd 125, plast 40<br />

47125-08 Makro•Grip 46, spännområde 145 mm 48<br />

47125-70 Riggningsset Twin•Grip 46, längd 162 mm 48<br />

47145 Makro•Grip 125, spännområde 155 mm 26<br />

47145-TG Riggningsset Twin•Grip 125, längd 165 mm 40<br />

47155 Makro•Grip 77, spännområde 160 mm 30<br />

47155-TG Riggningsset Twin•Grip 77, längd 175 mm 40<br />

47160 Makro•Grip 77, spännområde 200 mm 28<br />

47160-TG Riggningsset Twin•Grip 77, längd 215 mm 40<br />

47200 Makro•Grip 125, spännområde 205 mm 28<br />

47200-TG Riggningsset Twin•Grip 125, längd 215 mm 40<br />

47205 Quick•Point dubbelplatta 52 30<br />

47205-TG Makro•Grip 125, spännområde 255 mm 40<br />

47220 Riggningsset Twin•Grip 125, längd 265 mm 70<br />

47255 Konturbackar Makro•Grip 125 30<br />

47255-TG Makro•Grip 125, spännområde 305 mm 40<br />

47259 Riggningsset Twin•Grip 125, längd 315 mm 37<br />

47305 Makro•Grip 125, spännområde 355 mm 30<br />

47305-TG Riggningsset Twin•Grip 125, längd 365 mm 40<br />

47355 Konturbackar Makro•Grip 46 30<br />

47355-TG Quick•Point dubbelplatta 96 40<br />

47469 Konturbackar Makro•Grip 77 37<br />

47520 Makro•Grip 77 med grundbackar, 10 mm 71<br />

47779 Makro•Grip 77 med grundbackar, 40 mm 37<br />

49010 Makro•Grip 77, konturinspänning 34<br />

Beställningsnr Beteckning Sida<br />

49040 Makro•Grip 125 med grundbackar, 50 mm 34<br />

49040 Makro•Grip 77 med grundbackar, 80 mm 90<br />

49050 Riggningsset Twin•Grip 77 kontur, 175 mm 35<br />

49080 Makro•Grip 125 med grundbackar, 100 mm 34<br />

49080-TG Riggningsset Twin•Grip 125 kontur, 215 mm 42<br />

49100 Makro•Grip 77 med grundbackar, 120 mm 35<br />

49100-TG Riggningsset Twin•Grip 77 kontur, 205 mm 42<br />

49120 Makro•Grip 125 med grundbackar, 150 mm 34<br />

49120-TG Riggningsset Twin•Grip 125 kontur, 265 mm 42<br />

49150 Makro•Grip 125 med grundbackar, 200 mm 35<br />

49150-TG Riggningsset Twin•Grip 125 kontur, 315 mm 42<br />

49200 Makro•Grip 125 med grundbackar, 250 mm 35<br />

49200-TG Riggningsset Twin•Grip 125 kontur, 365 mm 42<br />

49250 Grundbackar för Makro•Grip 125 35<br />

49250-TG Grundbackar för Twin•Grip 125 42<br />

49251 Påbyggnadsbackar stål, för Twin•Grip 125 35<br />

49252 Påbyggnadsbackar aluminium, för Twin•Grip<br />

125<br />

49254 Påbyggnadsbackar stål, för Makro•Grip 125 43<br />

49255 Påbyggnadsbackar aluminium, för Makro•Grip 125 43<br />

49256 Grundbackar för Makro•Grip 77 36<br />

49257 Grundbackar för Twin•Grip 77 36<br />

49771 Påbyggnadsbackar stål, för Twin•Grip 77 34<br />

49772 Påbyggnadsbackar aluminium, för Twin•Grip 77 43<br />

49774 Påbyggnadsbackar stål, för Makro•Grip 77 43<br />

49775 Påbyggnadsbackar aluminium, för Makro•Grip 77 43<br />

49776 Quick•Point skruvcylinder 36<br />

49777 Monteringsplatta Ø 178 mm, aluminium 36<br />

64310 Monteringsplatta Ø 178 mm, stål 75<br />

65191 Monteringsplatta Ø 178 mm, aluminium, utan borrbild 118<br />

65192 Baseneht 96, höjd 80 mm, med fläns 118<br />

65193 Basenhet 96, höjd 100 mm, med fläns 118<br />

65800-080 Basenhet 96, höljd 80 mm 122<br />

65800-100 Basenhet 96, höjd 100 mm 122<br />

65850-080 Dubbelt Twin•Grip 77, spännområde 4 x 90 mm 120<br />

65850-100 Eco•Grip 125, spännområde 155 mm 120<br />

67090 Eco•Grip 77, spännområde 160 mm 116<br />

67155 Eco•Grip 125, spännområde 205 mm 92<br />

67160 Eco•Grip Compact Automation 112<br />

67205 Eco•Grip 125, konturinspänning 114<br />

68810 Eco-Tower Automation 110<br />

69050 Quick•Tower 650 94<br />

69060 Quick•Tower 850 103<br />

70650 Quick•Point 52, 104 x 104 mm 85<br />

70850 Quick•Point 96, 192 x 192 mm 85<br />

75600 Quick•Point 52, 104 x 104 mm 86<br />

75710 Quick•Point 96, 192 x 192 mm 87<br />

43<br />

Clean•Tec<br />

Vario•Tec<br />

Automation<br />

Quick•Tower Quick•Point ®<br />

Makro•Grip ®<br />

143

<strong>Duroc</strong> Machine Tool <strong>AB</strong><br />

Reprov 15, Box 340<br />

SE-18313 TÄBY<br />

Tel: +46 8 630 23 00<br />

Fax: +46 8 630 23 01<br />

E-mail: info.machinetool.se@duroc.com<br />

<strong>Duroc</strong> Machine Tool AS<br />

Anolitv 7, Postboks 1364<br />

NO-1401 SKI<br />

Tel: +47 64 91 48 80<br />

Fax: +47 64 91 48 90<br />

E-mail: info.machinetool.no@duroc.com<br />

www.durocmachinetool.com<br />

Impressum<br />

Titel:<br />

LANG Programm 2011 (4. Ausgabe)<br />

Drucklegung 8/2010<br />

Preise gültig bis zur Erscheinung des<br />

neuen Kataloges<br />

Herausgeber:<br />

LANG Technik GmbH<br />

Zabergäustraße 5<br />

D 73765 Neuhausen / F.<br />

Tel.: +49 (0)7158 90 38 - 0<br />

Fax: +49 (0)7158 72 40<br />

www.lang-technik.de<br />

e-mail: info@lang-technik.de<br />

Rechtliche Bestimmungen:<br />

Copyright © 2010<br />

LANG Technik GmbH<br />

Alle Rechte vorbehalten. Nachdruck, Aufnahme in Online-Dienste und Internet und<br />

Vervielfältigungen auf Datenträger wie CD-ROM, DVD, etc., auch auszugsweise<br />

sind verboten. Druckfehler, Irrtümer und Änderungen vorbehalten. Alle aufgeführten<br />

Gewichtsangaben sind ca. Werte. Abbildungen können von Artikeln abweichen.<br />

144

<strong>Duroc</strong> Machine Tool <strong>AB</strong><br />

Reprov 15, Box 340<br />

SE-18313 TÄBY<br />

Tel: +46 8 630 23 00<br />

Fax: +46 8 630 23 01<br />

info.machinetool.se@duroc.com<br />

<strong>Duroc</strong> Machine Tool AS<br />

Anolitv 7, Postboks 1364<br />

NO-1401 SKI<br />

Tel: +47 64 91 48 80<br />

Fax: +47 64 91 48 90<br />

info.machinetool.no@duroc.com<br />

w w w . d u r o c m a c h i n e t o o l . c o m<br />

Uppspänning • Automatisering • 5-sidig bearbetning • 2011<br />

Uppspänning<br />

Automatisering<br />

5-sidig bearbetning<br />

2011

Yumpu Logo

products

Resources

Company

Terms of service
Privacy policy
Cookie settings
Accessibility Statement
Accessibility Statement
Imprint
Change language
Made with love in Switzerland
© 2026 Yumpu.com, all rights reserved

Hooray! Your file is uploaded and ready to be published.

Saved successfully!

Ooh no, something went wrong!
