Installationsguide för Huawei B260a - Bredbandsbolaget

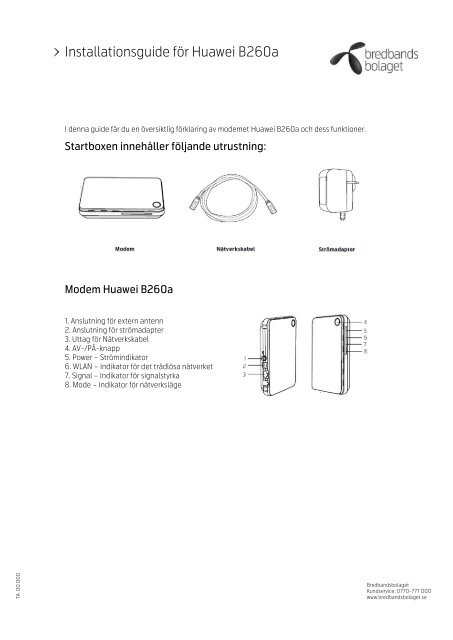

TA 00 000Installationsguide för Huawei B260aI denna guide får du en översiktlig förklaring av modemet Huawei B260a och dess funktioner.Startboxen innehåller följande utrustning:Modem Huawei B260a1. Anslutning för extern antenn2. Anslutning för strömadapter3. Uttag för Nätverkskabel4. AV-/PÅ-knapp5. Power – Strömindikator6. WLAN – Indikator för det trådlösa nätverket7. Signal – Indikator för signalstyrka8. Mode – Indikator för nätverkslägeBredbandsbolagetKundservice: 0770-777 000www.bredbandsbolaget.se

Betydelsen av modemets lamporPower (5)Lyser med fast gult ljus:WLAN (6)Lyser med fast gult ljus:Lampan blinkar:Signal (7)Lyser med grönt ljus:Lyser med gult ljus:Lyser med rött ljus:Blinkar snabbt med rött ljus:Mode (8)Dubbel blinkning med grönt ljus:Blinkar var tredje sekund med grönt ljus:Lyser med grönt ljus:Blinkar var tredje sekund med blått ljus:Lyser med blått ljus:Lyser med cyanblått ljus:Modemet är påslaget och redo att användas.Den trådlösa funktionen är igång och redo attanvändas.Det går trådlös trafik mellan modem och dator.Signalstyrkan är god.Signalstyrkan är medelgod.Signalstyrkan är dålig.Modemet känner inte av att SIM-kortet är anslutet,alternativt är PIN-koden inte godkänd.Söker efter nätverk.Modemet är registrerat till ett 2G (GSM/GPRS/EDGE)-nätverk men inte anslutet.Modemet är anslutet till ett 2G (GSM/GPRS/EDGE)-nätverk.Modemet är registrerat till ett 3G (WCDMA)-nätverkmen inte anslutet.Modemet är anslutet till ett 3G (WCDMA)-nätverk.Modemet är anslutet till ett Turbo 3G (HSPA)-nätverk.Komma igångSteg 1:Sätt i SIM-kortetStrömsladden får ej vara ikopplad när SIMkortetstoppas in i modemet. Luckan förSIM-kortet hittar du på undersidan avmodemet. Sätt i SIM-kortet i modemet.Steg 2:Anslut strömsladdenKoppla in medföljande strömadapter i modemetSteg 3:Anslut en datorAnslutning via trådlöst nätverk (WLAN):Sök efter tillgängliga trådlösa nätverk via dindator. Välj att ansluta till nätverket mednamnet TN_private_XXXXXX och ange kodensom finns angiven på undersidan av dittmodem. För mera information se kapitel ”Såsurfar du trådlöst”.

Anslutning via kabel:Anslut en nätverkskabel mellan din dator och modem. Inställning på din dator skall sättas på Erhållen IP-adress automatiskt.Så surfar du trådlöstFör att kunna surfa trådlöst måste du aktivera och ställa in din dators trådlösa anslutning. Se försttill att det trådlösa nätverkskortet är påslaget och korrekt anslutet. Om du har en bärbar dator finnsdet ofta en fysisk knapp som skall slås på. Har du ett externt trådlöst nätverkskort eller USBadapter,se till att den är ansluten och korrekt installerad innan du fortsätter.Säkerställ också att den trådlösa funktionen i modemet är aktiverad genom att kontrollera attlampan WLAN lyser.Välj rätt instruktion för din dators operativsystem nedan:Windows XP (Service Pack 2 eller högre) samt Windows Vista1. Klicka på Start, välj Kontrollpanelen. Öppna Nätverksanslutningar (alternativt NätverksochInternet-inställningar och därefter Nätverksanslutningar).2. Högerklicka på Trådlös nätverksanslutning och välj Visa tillgängliga anslutningar. Sök eftertillgängliga nätverk (Refresh network list).3. Markera ditt modems trådlösa nätverk. Det heter TN_private_XXXXXX, där XXXXXX är dittmodems unika namn. Du hittar det trådlösa nätverkets namn på en klisterlapp påmodemets undersida. Anslut därefter genom att klicka Anslut.4. Ange din krypteringsnyckel (WPA), den finns på en klisterlapp på modemets undersida.Anslut genom att klicka OK.5. Säkerställ att din dator är påslagen för trådlös/WiFi uppkoppling.6. Klart! Du kan nu surfa trådlöst.Windows 71. Håll musen över ikonen för trådlösa nätverk nere vid klockan på aktivitetsfältet.2. En ruta visas där alla tillgängliga trådlösa nätverk är synliga.3. Dubbelklicka på ditt modems trådlösa nätverk. Det heter TN_Private_XXXXXX, där XXXXXXär ditt modems unika namn. Du hittar det trådlösa nätverkets namn på en klisterlapp påmodemets undersida. Anslut därefter genom att klicka Anslut.4. Ange din krypteringsnyckel (WPA), den finns på en klisterlapp på modemets undersida.Anslut genom att klicka OK.5. Klart! Nu kan du surfa trådlöst.Mac OS X1. Klicka på Airport-ikonen i menyraden och markera ditt trådlösa nätverk.2. Det heter TN_private_XXXXXX, där XXXXXX är ditt modems unika namn. Du hittar dettrådlösa nätverkets namn på en klisterlapp på modemets undersida.3. Ange din krypteringsnyckel (WPA), den finns på en klisterlapp på modemets undersida.Anslut genom att klicka OK.4. Klart! Du kan nu surfa trådlöst.Logga in på administrationssidan1. Starta webbläsaren 1. och mata in adressen http://192.168.1.1 i adressfältet.2. Välj användartyp Admin, mata in lösenordet ”admin” och klicka på Login.- Administratör: Har behörighet att öppna och ändra konfigurationerna.

Återställning till fabriksinställningOm du glömmer bort ändringarna av vissaparametrar kan du välja att återställafabriksinställningarna.Om det inte fungerar - FelsökningOm du efter att ha följt guiderna ändå inte kan använda dig av tjänsten ber vi dig gå igenomfelsökningsstegen nedan.Om datorn inte kan ansluta till Internet1. Prova alltid att starta om modemet och vänta ett antal minuter innan vidare felsökninggörs.2. Om strömindikatorlampan (5) inte lyser, kontrollera att strömadaptern är korrekt ansluten.3. Om signalstyrkeindikatorlampan (7) inte lyser innebär det att du inte har täckning där dittmodem står, testa att flytta det i bostaden till en plats med bättre mobiltäckning, tillexempel vid ett fönster.4. Om du anslutit en nätverkskabel mellan dator och modem ska den lampa som sitter vidnätverkskabeln lysa, om inte, kontrollera kabelanslutningen mellan dator och modem.Om trådlöst Internet inte fungerar1. Prova alltid att starta om modemet och vänta ett antal minuter innan vidare felsökninggörs.2. Verifiera att du har anslutit trådlöst till rätt nätverk (nätverksnamnet, SSID, heter alltid:TN_private_XXXXXX), samt att du använder samma kryptering (WPA-PSK) och lösenordetsom finns angivet på modemets undersida.Känner du dig osäker är du alltid välkommen att kontakta kundservice på 0770-777 000.
