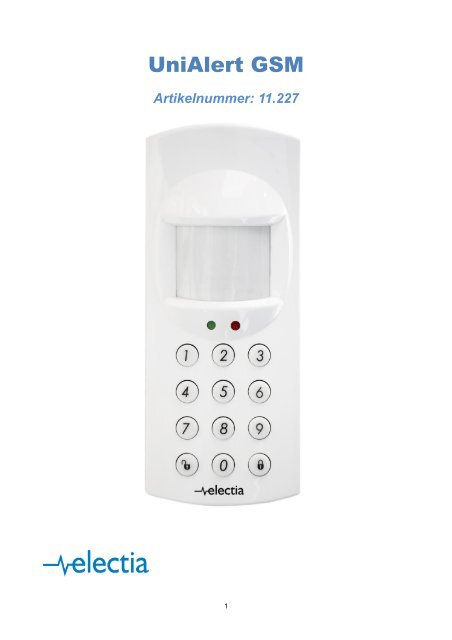

UniAlert GSMArtikelnummer: 11.2271

LarmpanelEgenskaper• Inbyggd GSM-sändare. SMStextmeddelandentill mobiltelefoner samtlarmcentral.• Av- och pålarmning via trådlösfjärrkontroll, extern knappsats, SMS ellertrådbunden ingång för extern brytare.• Fyra stycken 4-siffriga PIN-koder.• Fyra stycken telefonnummer med upp till16 siffror vardera.• Contact ID för möjlig anslutning tilllarmcentral.• Trådlös anslutning för upp till 20 enheter.Fjärrkontroll, knappsats, IR-sensor,magnetkontakt, vattensensor,brandvarnare, inomhus- ochutomhussiren.• Ingång för trådbundna sensorer. 12V DC100mA.• En larmreläutgång för trådbundenanslutning.• Två stycken LED för statusindikering.• GSM-band: 900/1800.• Microprocessorstyrd IR-sensor.• Ljust reflexfilter för att minimerafalsklarm.• Avkänningsområde: 10 meter med vinkeln90°.• Automatisk energisparläge.• Kapslad för att klara damm och insekter.• Temperaturkompenserad känslighet.Specifikation• Spänning: 12 V DC 500 mA. Anslutningvia skruvplint. 220VAC/12VDC-adaptermedföljer.• Skruvplintsanslutning för externa in- ochutgångar.• Uppladdningsbart batteri 600 mAh Ni-MH.• Batteritid vid strömavbrott: cirka 6timmar.• Inbyggd siren: 85 dB.• Drifttemperatur: -10° to 50°C.• Luftfuktighet: upp till 95% (ickekondenserande).• Mått: 70X163X38 mm• Inbyggd GSM-antenn.• Anslutningsplugg för extern GSM-antenn.• Inbyggd knappsats med 12 knappar.• Separat fästplatta för enkel montering.• Skickar SMS vid låg batterispänning samtbortfall av extern spänningsmatning.IR-sensor1

KopplingsplintFäste för GSM SIM-kortGSM-LED— Blinkar långsamt: fungerar och harGSM-anslutning.— Blinkar snabbt: söker GSManslutningeller har upptäck GSM-fel.Anslutning för extern GSM-antennHål för fästplattaTäckplattaFästplatta1.2 Montering av SIM-kortUnder täckplattan finns fästet för SIM-kort.1.3 SpänningsmatningLarmet ska anslutas till en 12Vlikströmsspänning.Uppladdningsbart batteri• Larmet är utrustat med ett interntuppladdningsbart 4,8 V 600mAH NImhbatteri. Vid bortfall av externspänningsmatning räcker det internabatteriet för cirka 6 timmars drift. Dettar cirka 48 timmar att ladda uppbatteriet. Batteriet laddas automatisktnär den externa spänningen ärtillkopplad.1.4 Kopplingsplint för in- ochutgångar samt 12V-matningKopplingsplint för extern spänningsmatningsamt ingång för trådbundna enheter ochutgång för sirener.1.4.1 Plint 1&2 för 12V-likströmsmatningtill larmet• Anslut kabelns +pol till plint 1 ochkabelns –pol till plint 2.• För fästet bakåt och därefter uppåt.• Sätt i SIM-kortet i fästet spår.• Stäng fästet och för det framåt så att detlåser sig. Den externa späningen ska varabortkopplad och batteribrytarenavslagen när SIM-kort monteras. SIM-kortets PIN-kod måste varaborttagen för att larmet ska kunnaskicka och ta emot meddelanden. Sätti SIM-kortet i en mobiltelefon och gå inunder säkerhetsinställningar för att tabort PIN-koden.1.4.2 Plint 3&4 för larmingång, normaltsluten (N.C)• Anslutning för trådbunden sensor.(Aktiveras först då den sluts)1.4.3 Plint 5&6 för 12V-likströmsmatningtill trådbunden sensor• Utgången kan driva enheter på max 12Vlikström 100mA. Plint 5 är + och plint 6 är -.1.4.4 Plint 7&8 för trådbunden ingångför av- och pålarmning• För anslutning av trådbundennyckelbrytare etc. Larmet är pålarmat då plint 7&8 ärsluten.3

1.4.5 Plint 9&10 för larmutgång, normaltöppen• Vid en larmhändelse sluts kontaktenmellan plint 9&10. Statusen ändras förstnär inprogrammerad larmlängd uppnåseller då larmet stängs av manuellt.OBS! Larmutgången aktiveras ej vid larmom larmtiden är satt till 00 (avstängd).1.5 Placering och installationav enheten• Placera enheten så att IR-sensorn kantäcka ett så stort område som möjligt ochså att enheten har bra GSM-mottagning.Vid dålig mottagning ska en extern GSMantennanslutas.• Enheten ska placeras i ett torrt utrymmeinom temperaturområde -10 C till +50 C.• Enheten ska inte placeras över ettvärmeelement eller i direkt solljus.• Enheten ska inte placeras i direktanslutning till annan radioutrustning somtrådlösa telefoner, mobiltelefoner ellertrådlösa routrar.1.5.1 Montering på väggRekommenderad monteringshöjd är 1,9 meteröver golvet. Avkänningsområdet är då 10meter och vinkeln 90° grader.1.6.1 PIN-kod• Fyra stycken användarkoder.• PIN-kod 1 kan aldrig tas bort utan endaständras.• 1234 är fabrikskoden för PIN-kod 1.• PIN-kod 2 till 4 är inaktiverade ifabriksinställningen.OBS! Varje kod måste vara unik annarskommer systemet ej att accepterakoden och fyra pip avges.1.6.2 Huvudkod• Huvudkoden används för att kunnaprogrammera enheten.• Fabriksinställningen för huvudkoden är1111.OBS! Huvudkod och PIN-kod kan varasamma.1.7 Starta enhetenSteg 1. Anslut extern spänning 12V-likströmoch enheten avger två pip. Slå påbatteribrytaren.Steg 2. Vänta två till tre minuter så attenheten hittar en GSM-signal. GrönLED blinkar till när enheten har hittaten GSM-signal, därefter lyser denmed fast sken.Steg 3. Enheten är i avlarmat läge.OBS! Om grön LED fortsätter att blinka ärdet fel på SIM-kortet eller GSMsignalen.2. Programmering2.1 Programmeringsläge• Montera fästet på väggen och hakadärefter fast larmenheten på väggfästet.1.6 PIN- och huvudkodFör att uppnå en hög säkerhet har enheten fyraPIN-koder för av- och pålarmning samt enhuvudkod för programmering.4Enheten ska vara avlarmad, följ därefterföljande steg:Steg 1. Tryck huvudkoden (1111 från fabrik).Steg 2. Tryck därefterOBS! Andra trycket påsnabbt två gånger.måste göras inom

0.5 sekunder. Tryck huvudkoden ochdärefter öppet lås två gånger, allt i ensnabb följd.Steg 2. När enheten är i programmeringslägeblinkar röd och grön LED växelvis.Steg 4. All programmering kan göras i dettaläge. Tryck först följt avprogrammeringskoden och avslutamed . Upprepa ovanstående närnästa programmering ska göras.EXEMPELFör programmeringskoder, se avsnitt3.8 Programmeringstabell. För attlämna programmeringsläget tryck99 . För att ändra huvudkod till 2222, tryck:10222210 = kod för ändring av huvudkod.2222 = ny huvudkod.Steg 5. Två pip hörs om kommandotaccepteras och fyra pip omkommandot inte är giltigt.OBS! I programmingsläge kan sista inslagnasiffran tas bort genom att trycka . Programmingsläget lämnasautomatiskt om inget kommando harslagits in under 3 minuter. Programmeringsläget kan inte nås viaenhetens knappsats omfjärrprogrammering eller rapporteringsker. Enheten avger då åtta pip.2.2 Telefonnummer• Avsnittet förklarar hur man skriver in,ändrar och tar bort nummer till larmcentraleller mobiltelefon.• Max fyra telefonnummer kan lagras ochSMS skickas i nummerordning 1 till 4.Ett telefonnummer måste registreras för attenheten ska kunna larma via SMS.2.2.1 Lagra och ändra telefonnummerAnvänd kommando 31 för telefonnummer 1,kommando 32 for telefonnummer 2, och såvidare upp till kommando 34 för telefonnummer4. Telefonnumret får inte vara längre än 20siffror.• Använd följande syntax för att enhetenskall skicka ett SMS-textmeddelande till enmobiltelefon i händelse av larm.31002678900013200267890001330026789000134002678900010 = SMS-textmeddelande0267890001 = mobiltelefonnummer• Använd följande syntax för att enhetenskall skicka ett SMS Contact ID (SCID) tillen larmcentral i händelse av larm:314222202678900013242222026789000133422220267890001344222202678900014 = SMS Contact ID (SCID)2222 = kontonummer0267890001 = telefonnummerOBS! Telefonnummer som är satta till 4(SCID) har högre prioritet än nummersatta till 0 (SMS-textmeddelande).Contact ID-nummer meddelas förstoch därefter vanliga nummer. Det går att styra hur många SCIDnummersom ska ringas upp genomatt använda kommando 39 (senedanstående instruktion).2.2.2 Ta bort telefonnummerTa bort telefonnummer genom att angerespektive telefonnummers kommando.EXEMPEL Ta bort telefonnummer 1 kopplat tillkommando 31:312.2.3 Antal SCID nummer som skaringas uppHär sätter du antalet SCID-nummer som skaringas upp för kvittering. Möjliga val är ett avtelefonnummer 1-4 eller samtliga fyratelefonnummer.Vid uppringning till ett telefonnummer ringerenheten upp det första SCID-numret och omdet misslyckas forsätter den att ringa upp nästa,5

till en kvittering fås från något nummer.Vid uppringning till samtliga nummer ringerenheten upp till dess att alla nummer harkvitterat larmet.Använd kommando 39 med val 0 föruppringning till ett av telefonnummer 1-4 ochval 1 för uppringning till samtliga fyratelefonnummer.3903910 = ett av telefonnummer 1-41 = samtliga av fyra telefonnummerFabriksinställning är samtliga nummer .2.3 PIN-kod• Det finns fyra olika PIN-koder. Varje kodbestår av fyra stycken siffror.Fabriksinställningen för PIN-kod 1 är 1234.PIN-kod 1 kan inte inaktiveras utan endaständras.• PIN-kod 2 till 4 är inaktiverade från fabrik.• Samtliga fyra PIN-koder kan användas föratt larma av och på larmet.2.3.1 Registrera och ändra PIN-koderPIN koderna 1-4 ändras genom att användakommando 11 till 14. Genom att välja 0 eller 1som siffra efter den fyrsiffriga PIN-koden väljsom ett SMS ska skickas då PIN-kodenanvänds.1112340 (meddelande av)1443211 (meddelande på)0 = meddelanderapport av1= meddelanderapport påFabriksinställningen för PIN-kod 1 är 1234 ochmeddelanderapport av. Meddelanderapport på: enhetenskickar ett SMS till larmcentral ellermobiltelefon då PIN-koden används. Meddelanderapport av: enhetenskickar inte ett SMS till larmcentraleller mobiltelefon då PIN-kodenanvänds.2.3.2 Ta bort PIN-kodPIN-kod 2 till 4 kan tas bort helt medan PINkod1 endast kan ändras. Använd kommando612 för användare 2 och kommando 13 föranvändare 3 etc.EXEMPEL Bortagning av PIN-kod 2:122.4 Huvudkod• Huvudkoden kan endast användas för attprogrammera enheten. Fabriksinställdhuvudkod är 1111.• Huvudkoden kan aldrig tas bort utanendast ändras.• Använd kommando 10 för att ändrahuvudkoden.EXEMPEL101121Huvudkoden ändras till 1121.2.5 IngångstidEnheten börjar räkna ned ingångstiden från detatt den interna IR-sensorn triggar.OBS! Den interna IR-sensorn på UniAlert,magnetkontakter och trådbundnasensorer ger in- och utgångstid.Resterande registrerade enheter ochsensorer triggar ett larm direkt.Under ingångstiden kan enheten larmas avmed korrekt PIN-kod.För att ändra ingångstiden används kommando22. Tiden kan sättas från 00 sekunder upp till70 sekunder:2200227000 = 0 sekunder (direktlarmning)70 = 70 sekunder (ingångstid 70 sekunder)Fabriksinställd ingångstid är 30 sekunder.2.6 UtgångstidVid pålarmning via den inbyggda knappsattsen,en trådlös fjärrkontroll eller extern knappsatsstartar utgångstiden. Pålarmning viatrådbunden enhet ger också utgångstid.Utgångstiden kan startas om genom att larmapå igen med knappen på den trådlösafjärrkontrollen. Enheten går att larma av underutgångstiden.Använd kommando 23 för att ändra

utgångstiden. Tiden kan sättas från 00sekunder upp till 70 sekunder.2300237000 = 0 sekunder (direktlarmning)70 = 70 sekunder (utgångstid 70 sekunder)Fabriksinställd utgångstid är 30 sekunder.OBS! Larmet går att aktivera direkt genomatt trycka på fjärrkontrollensskalskyddsknapp.2.7 LarmlängdLarmlängden styr hur länge den inbyggdasirenen, trådlösa externa sirener samt enhetkopplad till trådbunden utgång skall ljuda.Ändra larmlängd genom att använda kod 21följt av önskat minutintervall:2100211500 = tyst (avstängd)15 = 15 minuterLarmlängden från fabrik är 3 minuter.• Ett andra alarm inom den sattalarmlängden förlänger inte larmlängden.• I externa inom- och utomhussirer går detatt sätta larmlängd separat men UniAlertöverstyr samt kortar ner larmlängden omlarmlängden är längre i de externasirenerna. Den externa utomhussirenentystnar samtidigt som UniAlert men detröda blixtljuset fortsätter till sirenenslarmlängd har uppnåtts.2.8 Registrera och ta borttrådlösa enheterUpp till 20 enheter kan registreras och varjeenhet tar upp en zon. Dokumentera namnet påden zon du lägger in respektive enhet på föratt underlätta när du får ett SMS-meddelande. ISMS-meddelandet står det vilken typ av sensoroch vilken zon som har larmat.OBS! Magnetkontakter och trådbundnasensorer ger in- och utgångstid.Resterande inregistrerade enheteroch sensorer triggar ett larm direkt.2.8.1 Registrera enhetSteg 1. Använd kommando 91 för attregistrera en enhet.9101912001 = zon 120 = zon 20Steg 2. UniAlert är nu i registreringsläge.Tryck på sensorns testknapp förinregistrering. Vid genomfördregistrering hörs två kvitteringspip.Registreringsläget lämnas därefterautomatiskt.OBS! Vid registrering av en enhet på enredan upptagen zon kommer ettlängre pip att ljuda. Om enheten redan är registrerad påen annan zon hörs ett pip. Registreringsläget lämnas automatisktefter 10 sekunder om ingetkommando har knappats in undertiden. Fyra pip hörs om detta sker. Trådlösa enheter som kan anslutas tillUniAlert:2.8.2 Ta bort enhetFjärrkontroll - RCExtern knappsats - KPInomhusIR-sensor – IRUtomhusIR-sensor – EIRSovrumsströmbrytare – NSKolmonoxiddetektor – COArmbandssändare - WTRMagnetsensor - DCBrandvarnare - SDVattensensor - WSInomhussiren - SRUtomhussiren - BX• För att ta bort samtliga registreradeenheter använd kommando 80:8099• För att ta bort en specifik enhet, användcommando 81 följt av zonnumret somenheten är registrerad på:81017

812001 = tar bort zon 120 = tar bort zon 20OBS! Om det inte finns någon sensorregistrerad på zonen kommer 4 pipatt ljuda.Två kvitteringspip avges när en sensor tagitsbort.2.9 Registrera sirenOBS! En trådlös enhet måste alltidregistreras innan trådlösa sirener kanregistreras.2.9.1 Registrering av inom- ellerutomhussirenSteg 1. Sätt sirenen i registreringsläge (sesirenens manual). Använd kommando92 och kod 1.921Steg 2. Panelen skickar en inlärningskod tillsirenen. Sirenen kvitterar signalenmed ett pip och panelen kvitterar medtvå pip.Steg 3. Sätt sirenerna i normalläge.Registreringen är nu klar.Följande kommandon kommer samtligainregistrerade sirener att reagera på.2.9.2 Sabotagebrytare på/avSirenens sabotagebrytare sätts på/av medmed följande kommando:• Slå av sabotagebrytaren genomkommando 92 och kod 3.923Alla inregisrerade sirenerssabotagebrytare är nu inaktiverade.• Slå på sabotagebrytaren genomkommando 92 och kod 2.922Alla inregistrerade sirener är nu aktiverade.När kommandot är mottagit kvitteras det medtvå pip från panelen och ett pip från sirenen.OBS! Sabotagebrytaren blir automatisktåteraktiverad efter en timma.2.9.3 Bekräftelsesignal på/avGenom att aktivera bekräftelsesignal kommersirenen att ge ifrån sig ett pip varje gång larmetaktiveras och inaktiveras.• För att slå av bekräftelsesignalen användkommando 92 med kod 5.925• För att slå på bekräftelsesignalen användkommando 92 med kod 4.924När kommandot är mottagit kvitteras det medtvå pip från panelen och ett pip från sirenen.2.9.4 In- och utgångsljudAktivera eller inaktivera ljudet under in- ochutgångsperioden.• Slå av sirenens in- och utgångsljud genomatt använda kommando 92 och kod 7.927• Slå på sirenens in- och utgångsljud genomatt använda kommando 92 och kod 6.926När kommandot är mottagit kvitteras det medtvå pip från panelen och ett pip från sirenen.2.9.5 Koppla bort ljudet på sirenAlla inregistrerade sireners ljud kopplas bort.• Slå av ljudet genom att användakommando 92 och kod 0.920• Slå på ljudet igen genom att användakommando 92 och kod 1.921När kommandot är mottagit kvitteras det medtvå pip från panelen och ett pip från sirenen.2.10 Fjärrprogrammering medSMS-kommandonPanelen kan fjärrprogrammeras via SMSkommandon(se avsnitt 3.8 Kommandotabellvid fjärrprogrammering). Det är viktigt attsyntaxen på SMS:et är rätt. Använd inte å,äoch ö. Alla kommandon kräver ett8

programmeringsord (P-Word) och en SMSsäkerhetskod.Från fabrik är P-Word satt tillPROG och SMS-säkerhetskoden är satt tillSET.2.10.1 Programmeringsord (P-Word)Programmeringsordet får vara max 15 teckenoch ändras med kommando 1A.EXEMPEL1AJACKDetta ändrar programmeringsordet till JACK.För att helt ta bort programmeringsordet,använd kommando 1A.2.10.2 SMS-säkerhetskodSäkerhetskoden får vara max 10 tecken ochändras med kommando 1B.1BKEYDetta ändrar programmeringsordet till KEY.För att helt ta bort SMS-säkerhetskoden,använd kommando 1B.2.10.3 SMS-adressmeddelandeVarje UniAlert kan få ett unikt namn genomkommando 1C, som man ser i SMSmeddelandetvid larm. Adressmeddelandet fårvara max 64 tecken.EXEMPEL1CSOMMARSTUGAALARM UNIALERT är fabriksinställningen.För att helt ta bort adressmeddelandet användkod 1C.OBS! Adressmeddelandet skickas vidsamtliga av larmets SMS underförutsättning att det inte är borttagit. Iadressmeddelandet ska intebokstäverna å, ä och ö användas.2.11 Sensortest93Sätt larmet i sensortestläge genomföljande kommando.Larmet kvitterar med två pip.• Tryck ner testknappen på den sensor duvill testa och när signalen går fram kvitterarlarmet med en klockspelston.• För att avsluta sensortestet tryck .2.12 AvslutaprogrammeringslägetAnvänd följande kommando för att lämnaprogrammeringsläget:99Larmet kvitterar med två pip.OBS! Om inget kommando har registreratsinom tre minuter lämnasprogrammeringsläget och fem piphörs. Larmet är nu i avlarmat läge.3. Handhavande3.1 Aktivera larmetLarmet kan aktiveras och inaktiveras vialarmets knappsats, fjärrkontroll, en externknappsats, SMS eller trådbunden brytare.Följ nedanstående steg för pålarmning via deninbyggda knappsatsen:Steg 1. Slå en PIN-kod (från fabrik 1234).Steg 2. TryckSteg 3. Om utgångstid och utgångsljud ärinprogrammerat kommer dessa nu attatt aktiveras. Beroende på hur larmet ärinprogrammerat kan följandehändelser inträffa då larmet aktiveras.• Utgångsljud:Om utgångsljud är aktiverat gerlarmet ifrån sig ett pip för varjesekund under utgångstiden.Utgångsljudet är avstängt underutgångstiden om tiden sätts till 00.• Meddelanderapport:Om PIN-kodensmeddelandefunktionen är påkommer ett aktiveringssmeddelandeatt skickas.Steg 4. UniAlert kvitterar med ett långt pip närutgångstiden är slut och larmet äraktiverat.OBS!9

När fjärrkontrollen används kommerutgångstiden att starta. Direkt aktivering avsystemet, utan utgångstid, fås genom attanvända skalskyddsknappen.Se repektive användarmanual för aktiveringoch inaktivering med extern knappsats ochtrådbunden brytare.SMS-koder finns under sektion 3.6.3.1.1 Inaktivera larmet underutgångstidenInaktivera larmet med den inbyggda ellerexterna knappsatsen genom att slå en PIN-kodföljt av . För inaktivering med fjärrkontroll,tryck .3.1.2 Förläng utgångstidenFörläng utgångstiden via den inbyggdaknappsatsen genom att slå in PIN-kod följt av .Med fjärrkontrollen räcker det att trycka ner .3.2 Inaktivera larmetInaktivera larmet via den inbyggdaknappsatsen genom att slå en PIN-kod följt av. Det går även att larma av via fjärrkontroll,extern knappsats, SMS eller trådbundennyckelbrytare. Korrekt avlarmning kvitterasmed två pip.3.3 Avstängning av larmet vidutlöst larmLarmet rapporterar direkt när larmet har löst ut.Sirenen stoppas genom att slå in en PIN-kodföljt av eller fjärrkontrollens . Se ävenrespektive manual för extern knappsats ellertrådbunden brytare.3.4 Aktivera olika larm via deninbyggda knappsatsenDet går att aktivera olika typer av larm genomatt trycka ner två knappar samtidigt i minst tresekunder. Detta gäller den inbyggdaknappsatsen.• Överfallslarm — Håll ner knapp 1 + 3 påsamma gång.• Brandarm — Håll ner knapp 4 + 6 påsamma gång.• Nödlarm — Håll ner knapp 7 + 9 påsamma gång.3.5 Felmeddelanden10• GSM-felFelmeddelanden via SMSAC Power Fail (fel påspänningsmatning)Mini GSM/Device Low Battery(batterifel/låg batterispänning)Mini GSM/Device Tamper(sabotagebrytaren aktiverad påUniAlert eller någon registreradtrådlös enhet)GSM not ready (GSM-fel)Ett meddelande skickas som SMS tillanvändare och som SCID tilllarmcentral både vid fel samtåterställning av fel.Om grön LED blinkar snabbt beror det påatt SIM-kortet är låst (kontrollera att PINkodenär borttagen), att det inte finnsnågon GSM-täckning (flytta enheten elleranslut extern antenn) eller att enhetensaknar SIM-kort. Enheten går att larma avoch på även om simkortet fattas menfungerar då endast som ett lokalt larm.3.5.1 Felmeddelande och indikation frångrön LED• En extern siren ljuder då dess egnasabotagebrytare löser ut. Vid alla övrigafel är den tyst.• Spänningsmatning Grön LED blinkar långsamt.Felmeddelandet skickas efter 30sekunder. När spänningen har kommit åter iminst 30 sekunder skickasmeddelandet AC is restored.• Låg batterispänning Grön LED blinkar långsamt.Felmeddelandet skickas efter 30sekunder. När batterispänningen har kommitåter i minst 30 sekunder skickasmeddelandet Battery restored.• Låg batterispänning på sensor Grön LED blinkar.• Sabotage på UniAlert, sensor ellersiren Grön LED blinkar snabbt omsabotagebrytaren på UniAlert,

sensor eller siren har löst ut.3.6 Styrning ochprogrammering via SMSAnvänd inte å, ä och ö vid SMSprogrammering.• Larma av och på via SMSSET = SMS-säkerhetskod_ = Mellanslag1234 = PIN-kod*41 = Larmläge1* = Kod 1, larm aktivt0*= Kod 0, larm aktivKommandoResultat41(kod 1)41(kod 0)Larm aktivtLarm inaktivtI nedanstående exempel användsfabriksinställd SMS-säkerhetskod och PIN-kod.• Syntax för att larma på och av:SET_1234_*41_1*SET_1234_*41_0*3.7 KommandotabellKommando10111213141A1B1CKodHuvudkod (4 siffror, 0000-9999)Koden kan inte tas bortPIN-kod 1 (4 siffror, 0000-9999)Meddelanderapport av (4 siffror, 0000-9999) + 0Meddelanderapport på (4 siffror, 0000-9999) + 1Koden kan inte tas bortPIN-kod 2 (4 siffror, 0000-9999)Meddelanderapport av (4 siffror, 0000-9999) + 0Meddelanderapport på (4 siffror, 0000-9999) + 1Ta bort PIN-koden genom att helt utelämna siffrorPIN-kod 3 (4 siffror, 0000-9999)Meddelanderapport av (4 siffror, 0000-9999) + 0Meddelanderapport på (4 siffror, 0000-9999) + 1Ta bort PIN-koden genom att helt utelämna siffrorPIN-kod 4 (4 siffror, 0000-9999)Meddelanderapport av (4 siffror, 0000-9999) + 0Meddelanderapport på (4 siffror, 0000-9999) + 1Ta bort PIN-koden genom att helt utelämna siffrorSMS P-Word (Programmeringsord, max 15 tecken)Ta bort programmeringsordet genom att helt utelämna teckenSMS-säkerhetskod, max 10 teckenTa bort säkerhetskoden genom att helt utelämna teckenSMS-adressmeddelande, max 64 tecken.Ta bort adressmeddelandet genom att utlämna teckenKvitteringsljudDubbelpip 1111DubbelpipDubbelpip ---Dubbelpip ---Dubbelpip ---Fabriksinställning1234,meddelanderapportavPROGSETALARM UNIALERT21 Sirenens tidslängd vid larm (2 siffror, 00-15, i minuter ) Dubbelpip 3 minuter22 Ingångstid (2 siffror, 00-70, i sekunder) Dubbelpip 30 sekunder23 Utgångstid (2 siffror, 00-70, i sekunder) Dubbelpip 30 sekunder11

Kommando3132333439KodSMS-telefonnummer 1Vanligt SMS: 0 + TEL (max 20 siffror)Larmcentrals-SMS SCID: 4 + konto (4 siffror, 0000-9999) + TEL (max 20siffror)Ta bort nummer genom att utelämna siffrorSMS-telefonnummer 2Vanligt SMS: 0 + TEL (max 20 siffror)Larmcentrals-SMS SCID: 4 + konto (4 siffror, 0000-9999) + TEL (max 20siffror)Ta bort nummer genom att helt utelämna siffrorSMS-telefonnummer 3Vanligt SMS: 0 + TEL (max 20 siffror)Larmcentrals-SMS SCID: 4 + konto (4 siffror, 0000-9999) + TEL (max 20siffror)Ta bort nummer genom att helt utelämna siffrorSMS-telefonnummer 4Vanligt SMS: 0 + TEL (max 20 siffror)Larmcentrals-SMS SCID: 4 + konto (4 siffror, 0000-9999) + TEL (max 20siffror)Ta bort nummer genom att helt utelämna siffrorSCID till larmcentral sekvensringning.0: ringer en av TEL 1-4 vid svar (om registrerad som SCID)1: ringer alla av TEL 1-4 (om registrerad som SCID)KvitteringsljudDubbelpipDubbelpipDubbelpipDubbelpipDubbelpipFabriksinställningInget nummerInget nummerInget nummerInget nummer1(alla)41Larma på och av1: Larma på0: Larma av8081Ta bort alla registrerade enheter.99Ta bort en enskild enhet:Zonnummer (2 siffror, 01-20)Dubbelpip ---Dubbelpip ---91Inlärning av enhet (går endast att göra manuellt på UniAlert)Zonnummer (2siffror, 01-20) + . Om inget kommando trycks in lämnasinlärningsläget efter 10 sekunder, vid felaktigt kommando lämnasinlärningsläget om 5 sekunder och fyra pip hörs.DubbelpipIngen enhetregistrerad92Programmera siren:0: Koppla bort siren1: Lär in siren2: Sabotagebrytare på3: Sabotagebrytare av4: Bekräftelsesignal på5: Bekräftelsesignal av6: In- och utgångsljud på7: In- och utgångsljud avDubbelpip93Sensortest: vid mottagen signal hörs ett klockspelsljudTryck för att avsluta sensortestetDubbelpip970: Återställer huvudkod till 11111: Återställer PIN-kod 1 till fabriksinställning 1234, PIN-koder 2 till 4 blirraderadeDubbelpip ---2: Återställer SMS P-Word, SMS-säkerhetskod och SMS-adresskod tillfabriksinställning98 2580: total fabriksåterställning Dubbelpip ---99 Lämna programmeringsläge Dubbelpip ---BortkoppladOBS! Trycki programmeringsläget för att radera senast inslagna tecken.12

Kommando 1A till 1C samt kommando 41 används enbart vid SMS-programmering.Kommando 80 till 99 är till för den interna knappsatsen. Alla andra kommandon kananvändas via SMS eller den interna knappsatsen.EXEMPEL• SMS-syntax för att larma på och av:SMS-säkerhetskod är SET och PIN-kod är 1234:Larma på: SET_1234_*41_1*Larma av: SET_1234_*41_0*• SMS-syntax för fjärrprogrammering av telefonnummer:SMS P-Word är PROG och PIN-kod 1 är 1111:_ = mellanslag4. AppendixRegistrera TEL-1 för SMS (text): PROG_1111_*31_0_0911907086*Registrera TEL-2 för SMS (SCID): PROG_1111_*32_4_5678_0911907086*4.1 Återställning av enheten Total fabriksåterställningDet finns två sätt att göra en totalfabriksåterställning.• 1. Återställning utan PIN-kod:Steg 1. Ta ner enheten från väggen, stäng avbatteribrytaren och koppla bortströmmen helt. Koppla sedan inströmmen igen och håll samtidigt nerknapp 3 till ett långt pip ljuder.Släpp knapp 3.Steg 2. Slå in sifferkombination 258009. Ettklockspelsljud hörs och återställningenär gjord. Därefter hörs två korta pip föratt indikera avlarmat läge.• 2. Återställning via programmeringsläge:Steg 1. Sätt larmet i programmeringsläge.Steg 2. Slå in 982580 . Två pip ljuder ochbekräftar att återställningen är gjord.Vid fel ljuder fyra pip.Steg 3. Lämna programmeringsläget genomatt trycka 99 . Återställning av endasthuvudkod till 1111Sätt larmet i programmeringsläge.Använd kommando 970 .13 Återställning av PIN-kod 1 till1234 samt borttagning av kod2-4Sätt larmet i programmeringsläge.Använd kommando 971 . Återställning av SMSprogrammeringsord,SMSsäkerhetskodoch SMSadressmeddelande.Sätt larmet i programmeringsläge.Använd kommando 9724.2 Händelsekoder• 101 - Nödlarm Vid samtidig nedtryckning av knappar7+9.• 110 - Brand Vid samtidig nedtryckning av knappar4+6.• 120 - Överfallslarm Via fjärrkontroll. Vid samtidig nedtryckning av knappar1 +3.• 130 - Inbrott När någon av följande enheter har löstut :‣ Inbyggd IR-sensor i UniAlert.

‣ Trådlös enhet registrerad iUniAlert.‣ Trådbunden enhet registrerad iUniAlert.• 137 - Sabotage När sabotagebrytaren på UniAlert harlöst ut.• 301 - Spänningsbortfall När den externa spänningen är borta Imer än 30 sekunder.• 302 – Låg batterispänning När batterispänningen är låg i UniAlert.• 383 – Sabotage på sensor När sabotagebrytaren på någon av detrådlöst anslutna enheterna har löst ut.• 384 – Låg batterispänning på sensor‣ När batterispänningen är låg pånågon av de trådlöst anslutnaenheterna.• 401 - Meddelanderapport på Vid pålarmning skickas händelsekod3401. Vid avlarmning skickas händelsekod1401.14

DECLARATION OFCONFORMITYHereby Electia AB declares that the UniAlertGSM is in compliance with the essentialrequirements and other relevant provisions ofdirective 1999/5/EC and RoHs 2002/95/EC.Härmed intygar Electia AB att UniAlert GSMstår i överensstämmelse med de väsentligaegenskapskrav och övriga relevantabestämmelser som framgår av direktiv1999/5/EG och RoHs 2002/95/EG.Peder LjungstedtProduktansvarigElectia ABCE 0678At the end of its life, those products shouldNOT be disposed of in household rubbish.Seek the advice of your local authority oncorrect, environmentally friendly disposal.BatteriesDo not dispose of used batteries in thehousehold rubbish! They should be depositedat a collection point for used batteries.www.electia.se15
