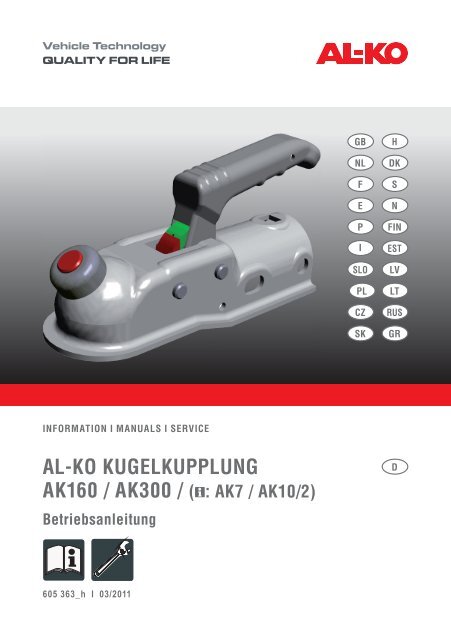

Vehicle TechnologyQUALITY FOR LIFEGBNLFEPISLOPLCZSKHDKSNFINESTLVLTRUSGRINFORMATION I MANUALS I SERVICEAL-KO KUGELKUPPLUNGAK160 / AK300 / ( : AK7 / AK10/2)BetriebsanleitungD605 363_h I 03/2011

AL-KO KugelkupplungD: Betriebsanleitung ....................................4GB: Operating Instructions ............................8NL: Instructies voor gebruik ........................12F : Mode d’emploi ......................................16E: Instrucciones de servicio ......................20P: Manual de instruções ...........................24I: Istruzioni per l‘uso .................................28SLO: Navodilo za uporabo .............................32PL: Instrukcja obsługi ..................................36CZ: Návod k použití .....................................40SK: Návod na použitie .................................44H: Kezelési utasítás ..................................48DK: Betjeningsvejledning .............................52S: Bruksanvisning .....................................56N: Bruksanvisning .....................................60FIN: Käyttöohje .............................................64EST: Kasutusjuhend ......................................68LV: Ekspluatācijas instrukcija ......................72LT: Naudojimo instrukcija ...........................76RUS: Руководство по эксплуатации ............80GR: Οδηγίες λειτουργίας .............................84AK 7:2112123456© Copyright 2011AL-KO KOBER GROUP Kötz, GermanyThis documentation or excerpts therefrom may not be reproduced or disclosed to third parties without the express permission of theAL-KO KOBER GROUP.2Original-Betriebsanleitung

AK 160 / AK 300213112132313411562605 363_h3

SOm denna handbok• Läs igenom denna dokumentation innan säkerhetskopplingentas i bruk. Detta är en förutsättning försäker funktion och felfri hantering.• Följ säkerhets- och varningsanvisningarna i dokumentationenoch på produkten.• Dokumentationen är en permanent del av den beskrivnaprodukten och ska lämnas över till köparenom produkten säljs vidare.ProduktbeskrivningAL-KO KulkopplingenKulkopplingen är avsedd för montering på dragbommareller typgodkända rullhuvudsanordningar och förbinderdragfordonet med släpvagnen.1 2 3TeckenförklaringVarning!Om denna varning följs kan person- och/eller materialskadorundvikas.Särskild information för bättre förståelse och hantering.Kamerasymbolen hänvisar till bilder.InnehållsförteckningOm denna handbok ..................................................... 56Produktbeskrivning ...................................................... 56Tekniska data ............................................................... 56Säkerhetsanvisningar .................................................. 57Montering ..................................................................... 57Användning .................................................................. 58Förslitningsindikator ..................................................... 58Underhåll ..................................................................... 59Reparatur ..................................................................... 59Felavhjälpning ............................................................. 59Sluthantering ............................................................... 597 Kulkopplingen1 Hölje2 Slitageindikering3 HandtagUppmärksamhet!Kulkopplingen är endast konstruerad för kopplingskulormed 50 mm i diameter!Avsedd användningKulkopplingen är en del av släpvagnens draganordning.Den får bara användas till att förbinda släpvagnen meddragfordonet i ett komplett monterat och testat system.Beakta de tillåtna viktområdena och stödlasterna.Tekniska dataAK 160 AK 300Viktområde upp till 1600 kg upp till 3000 kgStödlast120 kgDragstångsdimeter50 mm** För en mindre dragstångsdiameter måste distanseranvändas.56Översättning av originalbruksanvisning

AK 160 / AK 300SäkerhetsanvisningarFara!Uthängning under körning medför risk för olyckor.Kontrollera efter varje tillkoppling attkulkopplingen sitter som den ska på dragfordonetskula!För säkerheten viktig komponent!Vi rekommenderar, att inbyggnaden utförsav en fackverkstad.• Kulkopplingen kan bara användas i kombinationmed kopplingskulor 50 enligt direktiv 94/20 EG.• Stå inte på handtaget.Komponenter tar skada av detta.MonteringKamerasymbolen hänvisar till bilder, Sida 3.LieferumfangKulkoppling Typ AK 160 AK 300Skruvmateriel M12 M12Distans 1x 3xMonteringsbult 1x 1xLevererbara tillbehör• Lås, Soft-Dock (se huvudkatalog 365773)PåbyggningsvarianterI följande avsnitt beskrivs monteringen med inhängd stötdämpare.O B S!De självlåsande muttrarna får endast användasen gång!Åtdragningsmoment:M12 - 8.886 NmSHorisontell koppling ( 1, Sida 3)1. Lossa de självlåsande muttrarna.2. Slå igenom sexkantskruven ( 1 -1) med den medföljandemonteringsbulten ( 1 -2) och låt monteringsbultensitta kvar i dragröret.3. Dra ut sexkantskruven ( 1 -3) och ta av den monteradekulkopplingen.4. Sätt den nya kulkopplingen på dragstången på såsätt att fästhålen överensstämmer.5. Slå igenom monteringsbulten med 6kt-skruven ochplacera ut stötdämparen.6. Skruva på de självlåsande muttrarna och dra åt dem.7. Efter monteringen av kulkopplingen skjuter dudragstången in och ut för att kontrollera den.Om det tar emot i båda riktningarna är stötdämpareninhängd.Korskoppling ( 2, Sida 3)1. Lossa de självlåsande muttrarna.2. Slå igenom sexkantskruven ( 2 -1) med den medföljandemonteringsbulten ( 2 -2) och låt monteringsbultensitta kvar i dragröret.3. Dra ut sexkantskruven ( 2 -4) och ta av den monteradekulkopplingen.4. Sätt den nya kulkopplingen på dragstången på såsätt att fästhålen överensstämmer.5. Slå igenom monteringsbulten ( 2 -1) med 6ktskruven( 2 -2) och placera ut stötdämparen.6. Montera den medföljande profilplattan ( 2 -3) påden lodräta skruven ( 2 -1).7. Skruva på de självlåsande muttrarna och dra åt dem.8. Efter monteringen av kulkopplingen skjuter dudragstången in och ut för att kontrollera den.Om det tar emot i båda riktningarna är stötdämpareninhängd.Om stötdämparen är inhängd på fästskruven,måste bipackade monteringsbult användas förmonteringen.605 363_h57

SAnvändningFörslitningsindikatorAL-KO KulkopplingenSäkerhetKamerasymbolen hänvisar till bilder, Sida 3.Fara!Kontrollera efter varje tillkoppling att kulkopplingensitter som den ska på drag-fordonets kula!Uthängning under körning medför risk för olyckor.• Håll dig inom svängområdet vertikalt ±25° och horisontalt±20°.• Kopplingskulan måste vara infettad (annars blir detspår och repor på kopplingskulan samt i kopplingshöljet).Aktivera kopplingsmekanismen1. Dra upp handtaget ( 3).Kulkopplingen är öppen.Påkoppling1. Placera kulkopplingen på dragkulan.Vid tillräcklig stödlast hakar kulkopplingen i av sigsjälv.Vid otillräcklig stödlast ska du trycka ned kulkopplingenför hand tills den hakar i (t.ex. tandemsläpvagnar).2. Kontrollera att kulkopplingen sitter som den ska.Kulkopplingen sitter ordentligt på drag-kulan, närkopplingsindikatorns gröna cylinder ( 4 -1) ärsynlig.Frånkoppling1. Dra upp handtaget.2. Lyft av kulkopplingen från dragfordonets kopplingskula.Handtaget förblir öppet.Förslitningsindikatorn på kopplingshandtaget visar:• slitagegränsen för dragfordonets kopplingkula.• slitagegränsen för kulkopplingen.Fara!Om endast det röda området är synligt kan kulkopplingenhoppa av.Kontrollera GENAST kulkopplingen och kopplingskulan!Byt GENAST ut den utslitna delen!Slitagekontroll ( 5 -1, Sida 3)1. Koppla på släpvagnen på dragfordonet.• Markeringen visar grönt område• Kulkopplingen är i nyskick.• Slitaget på dragfordonets kopplingskula befnnersig inom det tillåtna området.• Markeringen visar endast det röda området• Kopplingskulan ligger på den lägsta slitagegränsenØ49 eller lägre (kulkoppling utan slitage).• Kopplingskulan är i nyskick Ø50 (kulkopplingenuppvisar förhöjt slitage).• Kulkoppling och kopplingskula uppvisar slitage.• Kulkopplingen är skadadAL-KO ServiceFör reparationer står ett heltäckande nät av AL-KO servicestationertill förfogande för våra kunder i Europa.En förteckning över servicestationer kan vid behovbeställas direkt från oss under beställ-ningsnummer371912.58Översättning av originalbruksanvisning

AK 160 / AK 300UnderhållRengör kulkopplingen.• Fetta resp. olja in kulskål, leder och lagerställen.• Smörjmedelstyp:• Universalfett enligt to ISO-L-XCCHB3Serviceställen ( 6, Sida 3):1 oljeställe2 smörjställeSReparaturO B S !Reparationsarbeten får endast utföras av kompetentafackverkstäder.Reservdelar är säkerhetsdelar!För inbyggnad av reservdelar i våra pro-dukter rekommenderarvi, att uteslutande delar i originalutförandefrån AL-KO eller uttryckligen av oss godkändadelar kommer till användning.För entydigidentif ering av reservdelar behöver våra servicestationeralltid ID-numret (ETI) för varje reservdel.FelavhjälpningFel Möjlig orsak ÅtgärdKopplingen hakar intei när den placerats påkopplingskulan.Släpvagnen går inte attkoppla loss.För stort spel mellankopplingen och kopplingskulan.Kuldiametern är större än Ø50 mm.Otillräcklig stödlastKopplingens inre delar är smutsigaeller kärvar.Is och snö.Kopplingskulan är inte helt rund.Kulkopplingen är utsliten.Svängområdet är överskridet.Böjd nitByt ut kopplingskulan.Tryck ned kulkopplingen för handRengör och smörj kopplingen, byt ut den vidbehov.Rengör och smörj kopplingen, byt ut den vidbehov.Fetta resp. olja in kopplingsmekanismen.Byt ut kulkopplingen.Nit rätaKontakta en av våra serviceverkstäder vid störningar som inte fi nns uppförda i denna tabell eller som du självinte kan åtgärda.SluthanteringUttjänade maskiner eller batterier får ej slängas i hushållssoporna!Förpackning, maskin och tillbehör är tillverkade av återvinningsbara material och ska bortskaffas till återvinningsstation.605 363_h59

Land Firma Telefon FaxA AL-KO KOBER Ges.m.b.H. (+43)5282/3360-0 (+43)5282/3360-452CH AL-KO ORION AG (+41)56/418-1300 (+41)56/418-1301CZ AL-KO KOBER Spol.sr.o. (+420)577/ 453-343 (+420)577/ 453-361D AL-KO KOBER GmbH (+49)8221/97-0 (+49)82 21/97-449DK JS Komponenter A/S (+45)43696-777 (+45)43696-776E AL-KO Espana (+34)976/46-2280 (+34)976/78-5241EST AL-KO KOBER SIA (+371)7/627-326 (+371)7/807-018F AL-KO S.A.S. (+33)3/85-763500 (+33)3/85-763581FIN AL-KO KOBER (+358)9/3212 160 (+358)9/3212 161GB AL-KO KOBER Ltd. (+44)19 26/ 818-500 (+44)19 26/ 818-562H AL-KO KFT (+36)29/537050 (+36)29/537051I AL-KO KOBER GmbH (+39)0 472/868-711 (+39)0 472/868-719LT AL-KO KOBER SIA (+371)7/627-326 (+371)7/807-018LV AL-KO KOBER SIA (+371)7/627-326 (+371)7/807-018N AL-KO KOBER A/S (+47)648741 88 (+47)648741 89NL AL-KO KOBER B.V. (+31)74/255-9955 (+31)74/242-5615PL AL-KO KOBER Sp. z.o.o. (+48)61/ 81619 25 (+48)61/ 81619 80RUS OOO AL-KO KOBER (+7)499/16887-16 (+7)499/96600-00S AL-KO KOBER AB (+46)31/5782 80 (+46)31/574563SK AL-KO KOBER Slovakia Spol. s.r.o. (+421)2 /4599 4112 (+421)2 /45 64 8117UA TOV AL-KO KOBER (+380)44 /453-6163 (+380)44 /453-6162ALOIS KOBER GmbH l Head Quarter l Ichenhauser Str. 14 l 89359 Koetz l GermanyTelefon: (+49)8221/97-0 l Telefax: (+49)8221/97-390 l www.al-ko.com
