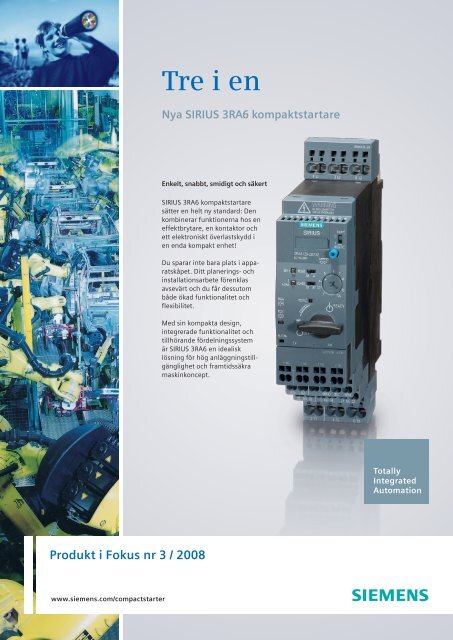

<strong>Tre</strong> i <strong>en</strong><strong>Nya</strong> <strong>SIRIUS</strong> <strong>3RA6</strong> <strong>kompaktstartare</strong>Enkelt, snabbt, smidigt och säkert<strong>SIRIUS</strong> <strong>3RA6</strong> <strong>kompaktstartare</strong>sätter <strong>en</strong> helt ny standard: D<strong>en</strong>kombinerar funktionerna hos <strong>en</strong>effektbrytare, <strong>en</strong> kontaktor ochett elektroniskt överlastskydd i<strong>en</strong> <strong>en</strong>da kompakt <strong>en</strong>het!Du sparar inte bara plats i apparatskåpet.Ditt planerings- ochinstallationsarbete för<strong>en</strong>klasavsevärt och du får dessutombåde ökad funktionalitet ochflexibilitet.Med sin kompakta design,integrerade funktionalitet ochtillhörande fördelningssystemär <strong>SIRIUS</strong> <strong>3RA6</strong> <strong>en</strong> idealisklösning för hög anläggningstillgänglighetoch framtidssäkramaskinkoncept.TotallyIntegratedAutomationProdukt i Fokus nr 3 / 2008www.siem<strong>en</strong>s.com/compactstarter


Utvecklad för framtida marknadstr<strong>en</strong>der<strong>SIRIUS</strong> <strong>3RA6</strong> <strong>kompaktstartare</strong> är <strong>en</strong> ny g<strong>en</strong>erationmotorstarters för industriella applikationer: En <strong>en</strong>dakompakt apparat kombinerar funktionerna hos <strong>en</strong>effektbrytare, kontaktor och elektroniskt överlastskydd.Äv<strong>en</strong> tillbehör som signalkontakter och överspänningsskyddär integrerade i kompaktstartar<strong>en</strong>.Funktionalitet:<strong>SIRIUS</strong> <strong>3RA6</strong>Effektbrytare+ Kontaktor+ Elektroniskt överlastskydd+ Tillbehör Signalkontakt för effektbrytareHjälpkontakt för kontaktorÖverspänningsskyddAnslutningsmodulerIntegrerad funktionalitet för mindre antal varianteroch maximal systemtillgänglighetMed <strong>en</strong>dast fem ströminställningsområd<strong>en</strong> upp till32 A och tre bredspänningsområd<strong>en</strong> 24, 42-70,110-240 V AC/DC, i utförande som direktstartereller F/B-kopplare, för<strong>en</strong>klas ditt arbete avsevärt!Äv<strong>en</strong> överlastskyddets utlösarklasser 10 eller 20kan du välja direkt på apparat<strong>en</strong> efter behov. D<strong>en</strong>nakonsekv<strong>en</strong>ta reducering av varianter underlättar dinplanering, din beställning och ditt underhåll – utanatt begränsa funktionalitet<strong>en</strong>!Enkelt val av typer för alla applikationerStarttypStröminställningsområd<strong>en</strong>DirektstartareX0.32 ... 1.25 A1 ... 4 AapparattyperMed manöverkontroll-kit:etkan= 103 ... 12 A8 ... 32 Adu upptäcka felredan vid installationstillfället.Fram-/backkopplare0.1 ... 0.4 A


Innovativa funktioner som livslängdsindikering och svetsfria kontakter<strong>SIRIUS</strong> <strong>kompaktstartare</strong> ger dig maximal maskintillgänglighet.Vid höga effekter eller frekv<strong>en</strong>t till-/frånslagav huvudkontakterna kommer, förr eller s<strong>en</strong>are,kontaktmaterialet i konv<strong>en</strong>tionella apparater att slitas,vilket ofta leder till svetsning av huvudkontakterna.Kompaktstartar<strong>en</strong> eliminerar detta problem: D<strong>en</strong>detekterar felet och bryter ifrån apparat<strong>en</strong> – äv<strong>en</strong> islutet av produktlivscykeln! Med d<strong>en</strong>na pat<strong>en</strong>teradeteknik erbjuder <strong>SIRIUS</strong> <strong>en</strong> helt ny och innovativ lösning,för ännu högre maskintillgänglighet!Funktions- och indikeringskontakter på <strong>SIRIUS</strong> <strong>3RA6</strong> <strong>kompaktstartare</strong>Inställning av manuell ellerautomatisk återställningÖverlastindikeringInställning av utlösarklass10 eller 20LED-visning för A1/A2 styrspänning ochhuvudkontakter TILLTestknapp överlastutlösningTestknappkortslutningsutlösningLivstidsindikeringBredinställningsområdeför motorströmTILL/huvudkontakter utlösta/FRÅN-indikeringIntegrerade hjälpkontakterför överlastsignalIntegrerad hjälpkontakt försignalering av huvudkontakternasposition liksom utlöst p.g.a.kortslutning/FRÅNEffektivt fördelningssystem för kraft- och motoranslutningDemonterbara anslutningsplintar med skruvellerfjäderanslutningsteknik, för kontroll- ochhuvudkretsarna, för<strong>en</strong>klar ditt utbyte av apparateri servicesyfte. För effektiv strömförsörjning tillhuvudkretsarna kan du <strong>en</strong>kelt, med plug in-teknik,ansluta kompaktstartar<strong>en</strong> till det nyutvecklade<strong>3RA6</strong>-fördelningssystemet. Fördelningssystemetkan flexibelt byggas ut så att det passaranläggning<strong>en</strong>s behov. Som tillbehör finns PEanslutningsplintarsom ansluts till d<strong>en</strong> integreradePE-sk<strong>en</strong>an i fördelningssystemet. Detta gör att dukan ansluta motorkablarna direkt till ditt <strong>3RA6</strong>-fördelningssystem.<strong>SIRIUS</strong> <strong>3RA6</strong> fördelningssystem med <strong>SIRIUS</strong> <strong>kompaktstartare</strong>och expansionsmodulFör att ytterligare reducera dina kostnader vid integreringi kontrollkretsar erbjuder vi, som tillbehör,passande AS-i-moduler som du kan ansluta direkt tillkompaktstartar<strong>en</strong> – då blir <strong>SIRIUS</strong> <strong>kompaktstartare</strong><strong>en</strong> del i Totally Integrated Automation.


Val- och beställningsdata<strong>Tre</strong>fas standardmotorer 3-pol vid400 V AC Standardeffekt P i kWInställningsområde elektroniskaöverlastskyddet i ATyp av koordination: kontinuerlig drift upp till 53 kA; märkdriftkortslutningsbrytförmågaIcs vid 400 V (svetsfritt)<strong>SIRIUS</strong> <strong>3RA6</strong>1 <strong>kompaktstartare</strong> (direktstartare)Artikelnummer0.09 0.1 ... 0.4 <strong>3RA6</strong>1 20- A 30.37 0.32 ... 1.25 <strong>3RA6</strong>1 20- B 31.5 1 ... 4 <strong>3RA6</strong>1 20- C 35.5 3 ... 12 <strong>3RA6</strong>1 20- D 315 8 ... 32 <strong>3RA6</strong>1 20- E 3<strong>SIRIUS</strong> <strong>3RA6</strong>2 <strong>kompaktstartare</strong> (fram-/backkopplare)0.09 0.1 ... 0.4 <strong>3RA6</strong>2 50- A 30.37 0.32 ... 1.25 <strong>3RA6</strong>2 50- B 31.5 1 ... 4 <strong>3RA6</strong>2 50- C 35.5 3 ... 12 <strong>3RA6</strong>2 50- D 315 8 ... 32 <strong>3RA6</strong>2 50- E 3Artikelnummer bero<strong>en</strong>de på anslutningstyp• utan anslutningsplintar för användning med <strong>3RA6</strong>-fördelningssystem och AS-i-modul 0 0• med skruvanslutningsplintar 1• med fjäderanslutningsplintar 2Artikelnummer bero<strong>en</strong>de på märkstyrspänning• 24 V AC/DC• 42...70 V AC/DC• 110...240 V AC/DCArtikelnummer bero<strong>en</strong>de på alternativ utrustning• för DIN-sk<strong>en</strong>a eller skruvfastsättning basversion, inkl. 1 par huvud- och kontrollkretsanslutningsplintar 2• för användning tillsammans med <strong>3RA6</strong>-fördelningssystem utan huvudkretsanslutningsplintar, med 3kontrollkretsanslutningsplintar• för DIN-sk<strong>en</strong>a eller skruvfastsättning, för användning tillsammans med AS-i-modul utan kontrollkrets- 4anslutningsplintar, med huvudkretsanslutningsplintarBEPTillbehör för direktstartare och fram-/backkopplareVal Utförande ArtikelnummerAnsluting till AS-i AS-i-modul För kommunikation med kompaktstartar<strong>en</strong>och kontroll via AS-i<strong>3RA6</strong>9 70-3AAS-i-modul med två lokalaingångarFör säker brytning vialokalt säkerhetsrelä ellergränslägesbrytare<strong>3RA6</strong>9 70-3BKontroll-kit För mekanisk manövrering av<strong>3RA6</strong>9 50-0Akompaktstartar<strong>en</strong>s huvudkontakter


Tillbehör för direktstartareoch F/B-kopplare (forts.)Hjälpkontaktblockför <strong>3RA6</strong>Val Utförande ArtikelnummerSkruvanslutningsplintar 2NO <strong>3RA6</strong>9 11-1A1NO + 1NC <strong>3RA6</strong>9 13-1A<strong>SIRIUS</strong> fördelningssystem för <strong>3RA6</strong>Fjäderanslutningsplintar 2NO <strong>3RA6</strong>9 11-2A1NO + 1NC <strong>3RA6</strong>9 13-2A3-fas fördelningssystem Val Utförande ArtikelnummerSkruvanslutningsinmatningFjäderanslutningsinmatningInmatning vänster, motoranslutningarav skruvtyp, inkl. inbyggdPE-sk<strong>en</strong>aInmatning vänster, motoranslutningarav fjädertyp, inkl. inbyggdPE-sk<strong>en</strong>aInmatning vänster, höger ellermitt<strong>en</strong>, med fjäderanslutningsteknik25/35 mm² vänster trippelmodulupp till 63 A50/70 mm² vänster trippelmodulupp till 100 A25/35 mm² vänster trippelmodulupp till 63 A50/70 mm² vänster trippelmodulupp till 100 A25/35 mm² vänster eller högerupp till 63 A<strong>3RA6</strong>8 12-8AB<strong>3RA6</strong>8 13-8AB<strong>3RA6</strong>8 12-8AC<strong>3RA6</strong>8 13-8AC<strong>3RA6</strong>8 30-5ACExpansionsmodul Val Utförande ArtikelnummerSkruv- eller fjäderanslutningsplintarExpansionsmodul, motoranslutningarav skruvtyp, inkl. inbyggdPE-sk<strong>en</strong>aExpansionsmodul, motoranslutningarav fjädertyp, inkl. inbyggdPE-sk<strong>en</strong>aDubbel expansionsmodul med plats för2 direktstartare eller 1 F/B-kopplare<strong>3RA6</strong>8 22-0ABTrippel expansionsmodul med plats för3 direktstartare eller 1 direktstartareoch1 F/B-kopplareDubbel expansionsmodul med plats för2 direktstartare eller 1 F/B-kopplare<strong>3RA6</strong>8 22-0ACTrippel expansionsmodul med plats för3 direktstartare eller 1 direktstartareoch1 F/B-kopplare<strong>3RA6</strong>8 22-0AB<strong>3RA6</strong>8 23-0AB<strong>3RA6</strong>8 22-0AC<strong>3RA6</strong>8 23-0ACTillbehör för fördelningssystem Val Utförande ArtikelnummerPE-inmatning Skruvplint 25/35 mm² <strong>3RA6</strong>8 60-6ABFjäderplint 25/35 mm² <strong>3RA6</strong>8 60-5ACPE-utmatning Skruvplint 6/10 mm² <strong>3RA6</strong>8 70-4ABFjäderplint 6/10 mm² <strong>3RA6</strong>8 70-3ACExpansionsplugg PE expansionsplugg Förbinder PE-sk<strong>en</strong>an med expansionsmodul<strong>en</strong><strong>3RA6</strong>8 90 -0EAMer utförlig information finns i manual<strong>en</strong> <strong>SIRIUS</strong> <strong>3RA6</strong> Compact Starters (ordernr <strong>3RA6</strong>9 92-0A) ochkatalog<strong>en</strong> News LV 1 N <strong>SIRIUS</strong> Compact Starters – January 2008 (ordernr E86060-K1002-A221-A1-7600).


BSIEMENSPORTOBETALTSiem<strong>en</strong>s AB194 87 Upplands VäsbyTfn 08-728 15 00Fax 08-728 10 30Beställningsnummer 2008-013AMed reservation för ändringar 08/2008www.siem<strong>en</strong>s.se/sirius
