Monteringsanvisning spegelarmsförlängare. - AL-KO

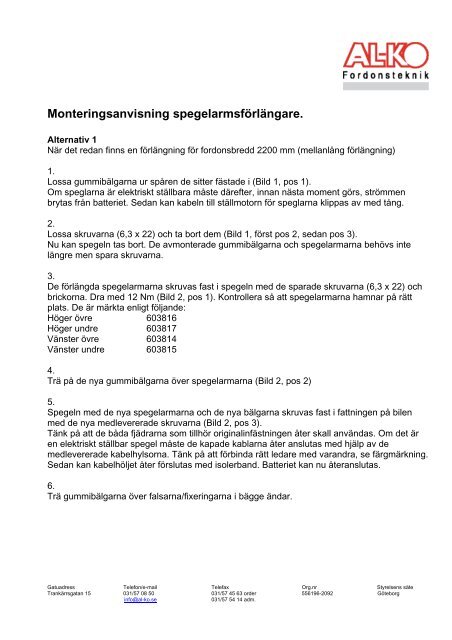

Monteringsanvisning spegelarmsförlängare.Alternativ 1När det redan finns en förlängning för fordonsbredd 2200 mm (mellanlång förlängning)1.Lossa gummibälgarna ur spåren de sitter fästade i (Bild 1, pos 1).Om speglarna är elektriskt ställbara måste därefter, innan nästa moment görs, strömmenbrytas från batteriet. Sedan kan kabeln till ställmotorn för speglarna klippas av med tång.2.Lossa skruvarna (6,3 x 22) och ta bort dem (Bild 1, först pos 2, sedan pos 3).Nu kan spegeln tas bort. De avmonterade gummibälgarna och spegelarmarna behövs intelängre men spara skruvarna.3.De förlängda spegelarmarna skruvas fast i spegeln med de sparade skruvarna (6,3 x 22) ochbrickorna. Dra med 12 Nm (Bild 2, pos 1). Kontrollera så att spegelarmarna hamnar på rättplats. De är märkta enligt följande:Höger övre 603816Höger undre 603817Vänster övre 603814Vänster undre 6038154.Trä på de nya gummibälgarna över spegelarmarna (Bild 2, pos 2)5.Spegeln med de nya spegelarmarna och de nya bälgarna skruvas fast i fattningen på bilenmed de nya medlevererade skruvarna (Bild 2, pos 3).Tänk på att de båda fjädrarna som tillhör originalinfästningen åter skall användas. Om det ären elektriskt ställbar spegel måste de kapade kablarna åter anslutas med hjälp av demedlevererade kabelhylsorna. Tänk på att förbinda rätt ledare med varandra, se färgmärkning.Sedan kan kabelhöljet åter förslutas med isolerband. Batteriet kan nu återanslutas.6.Trä gummibälgarna över falsarna/fixeringarna i bägge ändar.Gatuadress Telefon/e-mail Telefax Org.nr Styrelsens säteTrankärrsgatan 15 031/57 08 50 031/57 45 63 order 556196-2092 Göteborginfo@al-ko.se031/57 54 14 adm.

Alternativ 2När de korta standardspegelarmarna för fordonsbredd 2000 mm skall ersättas.1.Lossa gummibälgarna ur spåren de sitter fästade i (Bild 3, pos 1).Om speglarna är elektriskt ställbara måste därefter, innan nästa moment görs, strömmenbrytas från batteriet. Sedan kan kabeln till ställmotorn för speglarna klippas av med tång.2.Lossa de bägge skruvarna och ta bort dem (Bild 3, pos 2).Nu kan spegeln tas bort. De avmonterade gummibälgarna behövs inte.3.De förlängda spegelarmarna skruvas fast i spegeln med de medlevererade skruvarna ochbrickorna, två per skruv . Dra med 12 Nm (Bild 2, pos 1). Kontrollera så att spegelarmarnahamnar på rätt plats. De är märkta enligt följande:Höger övre 603816Höger undre 603817Vänster övre 603814Vänster undre 6038154.Trä på de nya gummibälgarna över spegelarmarna (Bild 2, pos 2)5.Spegeln med de nya spegelarmarna och de nya bälgarna skruvas fast i fattningen på bilenmed de sparade skruvarna (Bild 2, pos 3).Tänk på att de båda fjädrarna som tillhör originalinfästningen åter skall användas. Om det ären elektriskt ställbar spegel måste de kapade kablarna åter anslutas med hjälp av demedlevererade kabelhylsorna. Tänk på att förbinda rätt ledare med varandra, se färgmärkning.Sedan kan kabelhöljet åter förslutas med isolerband. Batteriet kan nu återanslutas.6.Trä gummibälgarna över falsarna/fixeringarna i bägge ändar.Gatuadress Telefon/e-mail Telefax Org.nr Styrelsens säteTrankärrsgatan 15 031/57 08 50 031/57 45 63 order 556196-2092 Göteborginfo@al-ko.se031/57 54 14 adm.
