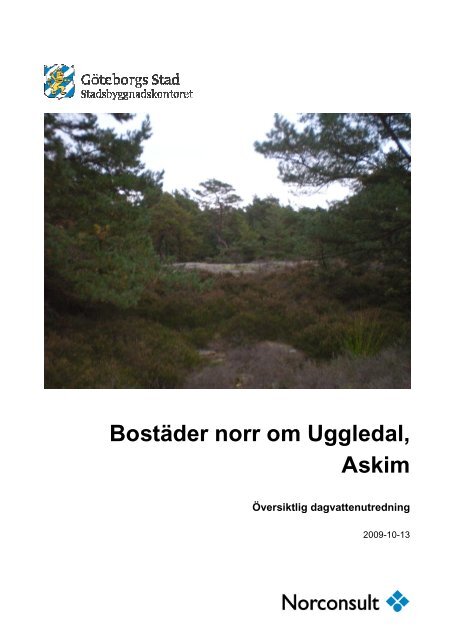

Bostäder norr om Uggledal,

Askim

Översiktlig dagvattenutredning

2009-10-13

Bostäder norr om Uggledal, Askim


2009-10-13

Beställare: Maria Lissvall

N300 Göteborgs Stadsbyggnadskontor

Intraservice

40538 Göteborg

Konsult: Norconsult AB

Box 8774

402 76 Göteborg

Uppdragsledare: Johanna Hulthén

Uppdragsnr: 101 24 99

Filnamn och sökväg: n:\101\24\1012499\w\bostäder norr om uggledal pm

sluthandling.docx

Kvalitetsgranskad av: Åsa Malmäng Pohl

Tryck: Norconsult AB

3 (22)

n:\101\24\1012499\w\bostäder norr om uggledal pm sluthandling.docx

Innehållsförteckning

1 Orientering ......................................................................................... 5

2 Befintliga dagvattenförhållanden ..................................................... 7

2.1 Beräkning av befintliga flöden .............................................................. 8

3 Föreslagen dagvattenhantering ...................................................... 11

3.1 Bedömning av var bebyggelsen bör lokaliseras m.h.t. dagvattenhantering

............................................................................................ 12

3.2 Beräkning av framtida flöden ............................................................. 12

3.3 Principer för lokalt omhändertagande av dagvatten ........................... 14

Bilagor

Bilaga 1. Befintliga och föreslagna dagvattenförhållanden

2009-10-13


Översiktlig dagvattenutredning

4 (22)

2009-10-13



n:\101\24\1012499\w\bostäder norr om uggledal pm sluthandling.docx


1 Orientering

På uppdrag av Stadsbyggnadskontoret, Göteborgs Stad, har Norconsult AB utarbetat

föreliggande översiktliga dagvattenutredning för ett bostadsområde som

planeras norr om Uggledal i stadsdelen Askim, västa Göteborg.

Stadsbyggnadskontoret, Göteborgs Stad, arbetar med att ta fram ett program för

bostäder norr om Uggledal och vill i ett tidigt skede belysa dagvattenfrågan då dagvattnet

från området avleds till Krogabäcken. Krogabäcken är känslig för såväl

förändrad hydrologisk belastning som ökad föroreningsbelastning.

Planområdet är beläget söder om Origohuset vid Brottkärrsmotet, se rödmarkering

i figur 1. Planområdet omfattar fastigheterna Skintebo 10:1, 14:34, 14:3 och

Uggledal 1:9. Totalt utgörs området av ca 18 ha. Området består idag mestadels av

kuperad skogsmark och bedöms för närvarande kunna inrymma ca 400-600

bostäder i form av flerbostadshus.

Figur 1. Rödmarkeringen visar lokalisering av planområdet

2009-10-13



5 (22)

6 (22)

Denna dagvattenutredning är enligt önskemål från Stadsbyggnadskontoret mycket

översiktlig. Anledningen till detta är att kommunen fortfarande utreder om området

är lämpligt att bebygga.

Föreliggande dagvattenutredning omfattar:

o Studie av befintliga förhållanden såsom avrinningsområden, befintliga diken

och våtmarker mm. Beräkning av befintliga dagvattenflöden från planområdet

och högsta högvattenföring, med 100 års återkomsttid, för Krogabäcken vid

planområdet

o Bedömning av vilka delar av området som ej bör bebyggas m.h.t. dagvattenfrågan

o Bedömning av erforderliga utjämningsvolymer samt påverkan på Krogabäcken

och nedströms liggande områden

En mer tekniskt omfattande dagvattenutredning, med förslag till åtgärder, kommer

att upprättas under arbetet med detaljplanen.

Under arbetets gång har start- och avstämningsmöten hållits med representanter för

Stadsbyggnadskontoret, Göteborgs stad. Stadsbyggnadskontoret har även tillhandahållit

digital primärkarta som underlag.

2009-10-13





2 Befintliga dagvattenförhållanden

För att en så detaljerad bild som möjligt skall erhållas av områdets befintliga

förhållanden har en översiktlig inventering av planområdet i fält genomförts.

Inventeringen genomfördes 2009-09-20.

Planområdet är mycket kuperat med tunna jordlager på underliggande berg. De

tunnare jordlagren är vanligtvis bevuxna med mindre tallskog med inslag av ljung

och blåbärsris. I vissa delar är området flackare vilket medför att vattnet däms upp

och mindre kärr har bildats. Marknivåerna inom planområdet varierar mellan

ca +40 m och ca +70 m varav de högsta höjderna finns i den östra delen.

Dagvattnet från planområdet avleds idag naturligt genom markavrinning till Krogabäcken

som rinner längs planområdets västra del och vidare söderut. Krogabäcken

är klassad som länsintresse ur fiskesynpunkt och har ett värdefullt bestånd av havsöring.

Krogabäcken beskrivs i Vattenplan för Göteborg, (antagen september 2003),

som känslig för hydrologiska förändringar och föroreningsbelastning och har dessutom

känd översvämningsproblematik.

Genom studier i fält och av erhållet kartunderlag har planområdet delats in i fyra

större avrinningsområden efter hur dagvattnet avleds inom planområdet idag.

Avrinningsområdena har i denna utredning benämnts A-D enligt figur 2.

Figur 2. Indelning av planområdet i avrinningsområden

2009-10-13



7 (22)

8 (22)

Avrinningsområde A är beläget i den västra delen av planområdet varifrån dagvattnet

avleds direkt till Krogabäcken som rinner utmed avrinningsområdets västra

kant och Billdalsvägen. Förutom Krogabäcken har inga andra vattenansamlingar

identifierats. Det bör dock noteras att Krogabäcken rinner på den västra sidan av

Billdalsvägen på en sträcka av drygt 200 m. Trummorna som leder bäcken under

vägen uppskattas vara av dimensionen ca 1200 mm.

Avrinningsområde B är beläget i den norra delen av planområdet varifrån dagvatten

leds norrut i riktning mot Origohuset. Via mindre bäckar och diken avleds

sedan dagvattnet åt väster till Krogabäcken och genom avrinningsområde A. Inom

avrinningsområde B har tre stycken mindre kärr/våtmarker identifierats i vilka

naturlig utjämning av dagvattnet sker. Det bör även noteras att delar av avrinningsområde

B idag utgör parkeringsytor tillhörande Origohuset.

Avrinningsområde C är beläget i den södra delen av planområdet. Även dagvattnet

från detta avrinningsområde avleds till Krogabäcken men först efter att bäcken har

passerat planområdet. Dagvattnet rinner söderut till intilliggande bostadsområden

där det tas in i befintliga dagvattensystem. Vid planområdets gräns har tre mindre

våtmarker identifierats.

Avrinningsområde D är beläget i den östra delen av planområdet. Inom detta

område lutar markytan naturligt åt öster och Säröleden. Dagvattnet samlas upp i

diken tillhörande vägen och avleds söderut och sedan vidare västerut för anslutning

till Krogabäcken

Befintliga dagvattenförhållanden illustreras i bilaga 1.

2.1 Beräkning av befintliga flöden

För beräkning av befintliga flöden från planområdet har ett sk. 10 års regn med 30

resp. 60 minuters varaktighet använts. Den regionala parametern Z har valts till 26

vilket ger intensiteten 121 resp. 74 l/s, ha. Som avrinningskoefficient har 0,35

använts för alla ytor då det bedöms vara försumbart att en mindre del av ytorna i

avrinningsområde B idag utgörs av parkeringsytor. Beräknade flöden för delområdena

samt planområdet som helhet visas i tabell 1.

2009-10-13





Tabell 1. Beräknade befintliga flöden från planområdet

Avrinningsområde Area (m 2 ) Q10 år, 30 min (l/s) Q10 år, 60 min (l/s)

A 28 000 120 70

B 61 000 260 160

C 71 000 300 180

D 14 000 60 40

Totalt 174 000 740 450

För Krogabäcken har, vid planområdet, högsta högvattenföring med 100 års

återkomsttid beräknats till ca 2,4 m 3 /s, enligt anvisningar i Vägverkets publikation

VVMB 310 Hydraulisk dimensionering. Avrinningsområdet har då uppskattats till

ca 3,54 km 2 och klimatförändringar har beaktats.

2009-10-13



9 (22)

10 (22)

2009-10-13





3 Föreslagen dagvattenhantering

Exploatering av ett område medför vanligtvis att både dagvattenavrinningen samt

föroreningshalten i dagvattnet ökar jämfört med befintliga förhållanden, särskilt när

det är naturmark som tas i anspråk. Framtida dagvattenhantering i planområdet bör

säkerställa att den ursprungliga vattenbalansen inom planområdet behålls efter

exploatering samtidigt som risken för översvämningar, i och nedströms planområdet,

skall beaktas. Då Krogabäcken har en känd översvämningsproblematik är

det viktigt att bäcken inte belastas mer, från det planerade området, än de dagvattenflöden

som området ger upphov till idag.

Stadsbyggnadskontoret, Göteborg, har uppskattat antalet framtida bostäder till

ca 400-600 stycken vilka bedöms rymmas i de gulmarkerade områdena i figur 3. I

det orangefärgade mindre området planeras ett p-däck som kompensation för de

parkeringsytor som tas i anspråk i den norra delen av planområdet. Grön- samt

rödmarkerade områden planeras även fortsättningsvis utgöra naturmark eller

utsiktspunkt.

Figur 3. Principskiss till Program för bostäder, Norr om Uggledal

(Stadsbyggnadskontoret, Göteborg.)

2009-10-13



11 (22)

12 (22)

3.1 Bedömning av var bebyggelsen bör lokaliseras

m.h.t. dagvattenhantering

En bedömning har genomförts av vilka områden inom planområdet som är mer

respektive mindre lämpliga för bebyggelse ur dagvattensynpunkt. För denna

bedömning har en jämförelse skett mellan föreslagna områden i figur 3, Krogabäcken

och befintliga vattendelare etc., se även bilaga 1 där områdena har skissats

in.

Av jämförelsen framgår att endast mindre justeringar, i principskissen, behöver

göras m.h.t. dagvattnet.

En mindre konflikt uppstår mellan befintligt kärr och det norra gulmarkerade

området. Områdesgränsen föreslås justeras något till förmån för kärret som då även

fortsättningsvis kan fungera för utjämning och viss rening av dagvattnet. Kärrets

läge är även fördelaktig m.h.t. skisserad väg, se bilaga 1.

Även i/vid det södra gulmarkerade området finns två stycken kärr. Dessa kan

utgöra ett positivt inslag i den framtida miljön varför även dessa föreslås bevaras.

Den del av det gula området som ligger inom avrinningsområde D föreslås

lokaliseras om då höjdförhållandena medför problem med att avleda dagvattnet,

och särkilt spillvatten, med självfall till intilliggande system.

Då området är mycket kuperat bedöms inte kraftiga flöden i Krogabäcken utgöra

någon större risk för skisserad bebyggelse. Högsta högvattenföring med 100 års

återkomst tid, inkl. beaktning av klimatförändringar, som vid området beräknats till

ca 2,4 m 3 /s, motsvarande 2400 l/s, bedöms dock vara ett mycket kraftigt flöde

varför dämningar troligtvis kan komma att uppstå vid trumman som leder Krogabäcken

under vägen i öst-västlig riktning. Sannolikt är att bäcken översvämmar

andra områden än planområdet före det att planerad bebyggelse inom planområdet

berörs.

3.2 Beräkning av framtida flöden

För beräkning av framtida flöden från planområdet har ett sk. 10 års regn med 30

resp. 60 minuters varaktighet använts. Den regionala parametern Z har valts till 26

vilket ger intensiteten 121 resp. 74 l/s, ha.

Som avrinningskoefficienter har 0,35 för naturmark, 0,6 för bostadsområdena, 0,8

för vägar samt 0,9 för p-hus använts. Vid valet av avrinningskoefficienter har det

beaktats att området är mycket kuperat. Beräknade flöden för delområdena samt

planområdet som helhet visas i tabell 2.

2009-10-13





Tabell 2. Beräknade framtida flöden från planområdet

Avrinningsområde Q10 år, 30 min (l/s) Q10 år, 60 min (l/s)

A 180 110

B 420 260

C 340 210

D 80 50

Totalt 1020 630

3.2.1 Bedömning av erforderliga utjämningsvolymer

Då Krogabäcken bedöms vara känslig för såväl översvämningar som föroreningar

är det mycket viktigt att dagvattnet från planområdet fördröjs samt renas lokalt.

Enligt förfrågningsunderlaget får inte flödet i bäcken öka pga. exploatering av

aktuellt område. Fördröjningsanläggningar bör därför dimensioneras så att framtida

maximala utgående flöden inte överstiger de befintliga.

För beräkning av magasinsvolymer har Svenskt Vattens publikation P90 samt

tillhörande Excel-ark för detta ändamål använts. Samtliga magasinsvolymer

dimensioneras m.h.a. 10 års regn, Z=26. De utgående flödena som används i

beräkningarna är de befintliga flödena från respektive avrinningsområde.

Tabell 3. Beräknade utjämningsvolymer MV för resp. planområde

Avr.omr. Qut30

(l/s)

2009-10-13



Mv

(m 3 )

Dim regn

(min)

Qut60

(l/s)

Mv

(m 3 )

Dim regn

(min)

A 120 168 5 70 211 20

B 260 392 5 160 489 20

C 300 289 5 180 343 15

D 60 71 5 40 83 15

Utifrån beräkningsresultaten i tabell 3 görs bedömningen att det är regnet med 60

minuters varaktighet som bör vara dimensionerande för planområdets dagvattensystem.

Detta bedöms även vara fördelaktigt då 60 minuters regnet ger upphov till

större utjämningsvolymer vilket gynnar Krogabäcken och systemen nedströms som

är hårt belastade vid perioder med mycket regn.

13 (22)

14 (22)

Det bör poängteras att den totala avrinningen från området kommer att öka till följd

av att möjligheten till infiltration minskar vid exploatering. Om utjämningsvolymer

dimensioneras enligt ovan fås en begränsning av det maximala utgående flödet.

Dock beaktas inte att det maximala flödet kan vara under en längre tidperiod än vid

befintliga förhållanden, vilket kan ha påverkan nedströms planområdet. Detta påverkar

särskilt om det redan i dagsläget sker översvämningar nedströms, då översvämningarna

kan komma att bestå under en längre varaktighet.

3.3 Principer för lokalt omhändertagande av

dagvatten

Nedan beskrivs olika LOD-tekniker som kan tillämpas i planområdet. I flera av

dessa används naturliga reningsprocesser i mark och vatten. LOD-tekniker används

inte bara för en tillfredsställande dagvattenhantering, de ger även bra möjligheter

till att skapa en behaglig miljö inom planområdet. Många anläggningar för lokalt

omhändertagande av dagvatten utgör ett positivt inslag i stadsmiljön.

Det är alltid områdets förutsättningar som styr vilka av principerna som kan

tillämpas i olika områden. Möjligheterna till infiltration bedöms tex. vara mycket

begränsade inom aktuellt planområdet då jordlagren är tunna och underlagras av

berg.

Utöver nedanstående principer som ger viss rening av dagvattnet kan det även vara

aktuellt att anlägga oljeavskiljare vid parkeringsytor för att förhindra att olja från

läckande bilar etc. når Krogabäcken.

3.3.1 Fördröjningsdammar

Fördröjningsdammar, se figur 4, kan anläggas som en del av parkytor eller stora

öppna områden. Dessa anläggningar förses med ett strypt eller reglerat utlopp

vilket gör att det utgående flödet begränsas och resterande dagvatten magasineras i

dammen. När avrinningen till dammen har minskat töms dammen successivt.

2009-10-13





Figur 4. Fördröjningsdamm

Dammarna kan utformas som våta eller torra beroende på om de alltid ska ha en

synlig vattenspegel eller ej. Våta dammar har generellt bättre reningseffekt eftersom

uppehållstiden i en våt damm är längre än i en torr damm.

Fördelar med fördröjningsdammar är att man effektivt kan ta hand om stora

mängder dagvatten samtidigt som de kan ha god reningseffekt. En nackdel är att de

kräver stort utrymme. Dessutom måste skötsel i form av gräsklippning etc. genomföras

regelbundet för att de ska fungera tillfredsställande.

3.3.2 Svackdiken

Med svackdike avses ett brett vegetationsklätt dike med svag släntlutning, se

figur 5. Dikena är beklädda med vattentåligt gräs och karaktäriseras av en stor

bredd och en låg längsgående lutning. Svackdiken bör minst ha en släntlutning på

1:4 med hänsyn till skötsel samt lekande barn.

Fördelen med svackdiken är att dagvattnet renas till viss del och att det är ett

trevligt inslag med kombinationen vatten och grönyta i området. En nackdel är att

de är relativt ytkrävande. För att bibehålla sin hydrauliska funktion och sin förmåga

att ta hand om föroreningar krävs även viss skötsel i form av gräsklippning etc.

I planområdet kan svackdiken anläggas vid öppna ytor eller längs framtida lokalgator

där utrymme finns. Meningen är att de ska fungera som transportsystem och

för magasinering av dagvattnet. Svackdikena kan förses med strypt utlopp för att

vidare gående flöde skall begränsas. I aktuellt planområde kan de kombineras med

de naturliga stråken för avrinning.

2009-10-13



15 (22)

16 (22)

Figur 5. Svackdike (Ref. Peter Stahre.)

3.3.3 Öppna vägdiken

Med öppna vägdiken avses i detta fall diken med brantare släntlutning än svackdikena

beskriva ovan. Inte heller behöver den längsgående lutningen vara lika

flack. En betydande fördel med dessa diken jämfört med svackdikena är att de inte

kräver lika stor yta och därmed är fördelaktiga att använda utmed lokalgator etc där

utrymmet är begränsat. Nackdelen med de öppna vägdikena jämfört med svackdiken

är att reningseffekten inte är lika god. Rätt utförda och utnyttjade kan dock

öppna vägdiken fungera som goda reningsanläggningar för förorenat dagvatten.

3.3.4 Makadamdiken

Ett alternativ till öppna vägdiken är makadamfyllda diken s.k. makadamdiken. Den

fria volymen dvs. magasinerings- eller utjämningsvolymen i diket utgörs av porvolymen

i fyllningsmassorna, vanligtvis ca 30 %.

Utflöde från makadamdikena sker antingen genom att vattnet från magasinet

perkolerar ut i omgivande marklager, eller genom en kontrollerad avtappning via

ett speciellt anlagt dräneringssystem.

För planområdet, där möjligheterna för infiltration är minimala, föreslås

makadamdike med dräneringsledning i botten, se figur 6.

2009-10-13





Figur 6. Skiss över makadamdike med dräneringsledning samt kupolsil

Utformningen av makadamdikena kan således varieras men en fördel med makadamdiken

är att de kan anläggas under tex. gräs- eller asfaltsytor.

Makadamdiken har främst fördröjande förmåga men de har även viss renande

effekt. Nackdelen med makadamdiken är att de normalt behöver grävas om efter ca

tio till femton år, eftersom de kan sätta igen sig.

3.3.5 Gröna tak

För att minska avrinningen av dagvatten från takytor kan idrottshall, förskola och

även vissa bostäder förses med s.k. gröna tak, se figur 7.

Vegetationsklädda takytor minskar den totala avrinningen jämfört med

konventionella hårdgjorda tak. Gröna tak kan minska den totala avrunna mängden

på årsbasis med ca 50 %. Dessutom kan gröna tak magasinera upp till 0 mm vid

enskilda regntillfällen. Förutom detta har sedum till skillnad från vanligt gräs den

speciella egenskapen att det klarar längre torrperioder utan att torka ut.

Figur 7. Bostäder med gröna tak

2009-10-13



17 (22)

18 (22)

En förutsättning för att tekniken ska kunna utnyttjas är att taket inte har alltför

brant lutning, och att takkonstruktionen är dimensionerad för den extra last som det

gröna taket innebär.

3.3.6 Gröna öar

Gröna öar kan användas som fördröjningsmagasin för att ta hand om dagvatten från

hårdgjorda ytor som t ex parkeringsplatser eller asfalterade gator, se figur 8. Den

hårdgjorda ytan anläggs med lutning mot de gröna öarna. Dagvattnet kan tex.

avledas in i den gröna ytan genom att en öppning görs i kantstenen.

Figur 8. Exempel på gröna öar, observera utformning av kantsten

Varje grönyta förses med en brunn, som är kopplad till ett konventionellt ledningssystem.

Brunnen fungerar som breddsystem, om grönytorna överbelastas.

3.3.7 Genomsläppliga beläggningar

För att minska avrinningen från parkeringsytor etc. och om det finns möjlighet till

infiltration kan markbeläggning tex. utgöras av en s.k. genomsläpplig beläggning.

Mängden hårdgjorda ytor kan minskas betydligt om genomsläppliga material

används som alternativ till asfalt och plattor. Exempel på genomsläppliga material

är hålsten av betong, permeabel asfalt och grus eller en kombination av dessa, se

figur 9.

2009-10-13





Figur 9. Parkeringsyta med hålsten av betong

Även om det inte går att infiltrera dagvattnet genom underliggande material kan

genomsläppliga beläggningar minska koncentrationstiden jämfört med asfalterade

ytor då dagvattnet rinner av långsammare från ytan.

3.3.8 Regnvattentunnor

Regnvattentunnor är ett relativt enkelt alternativ för omhändertagande av dagvatten

från takytor. Regnvatten samlas upp via utkastare i en regnvattentunna, se figur 10,

och kan sedan användas för tex. bevattning.

Figur 10. Regnvattentunna för magasinering av dagvatten.

2009-10-13



19 (22)

20 (22)

Regnvattentunnor bör tömmas regelbundet för att de ska fungera tillfredsställande.

Vid kraftiga eller flera på varandra följande regn kan vattentunnorna svämma över.

Då är det viktigt att åtgärder utförs så att dagvattnet leds bort från huset och inte

rinner in mot husgrunden där de kan orsaka fuktskador.

Norconsult AB

Mark och Vatten

Johanna Hulthén

johanna.hulthen@norconsult.com

Åsa Malmäng Pohl

asa.malmang@norconsult.com

2009-10-13





2009-10-13



21 (22)

Norconsult AB

Theres Svensson gata 11

Box 8774, 402 76 Göteborg

031 – 50 70 00, fax 031-50 70 10

www.norconsult.se

Skala 1:2000 (A3)

Norconsult AB

Box 8774, 402 76 Göteborg

Tfn 031-50 70 00

www.norconsult.se

Befintliga och föreslagna dagvattenförhållanden


Uppdragsnummer: 101 24 99

C

Krogabäcken

Kärr

Planerad väg

D

Planerat p-hus

Kärr

Område med utsikt

A

Planerat område med

bostäder/flerbostadshus

Kärr

Värdefull natur

A

Beteckning avrinningsområde

Gräns till

delavrinningsområde

B

Befintlig dagvattenledning

/trumma

Befintlig bäck/dike

Krogabäcken

Planområdesgräns

Beteckningar

BILAGA 1

Dagvattenutredning pdf, 2 994 kB - Göteborg

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
