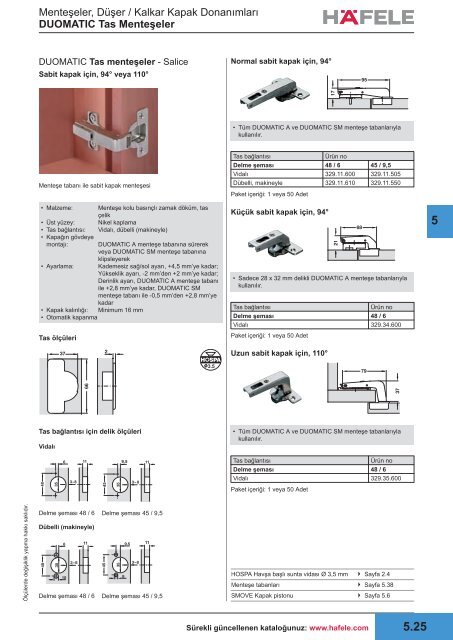

Menteşeler, Düşer / <strong>Kalkar</strong> <strong>Kapak</strong> Donanımları<br />
<strong>DUOMATIC</strong> <strong>Tas</strong> Menteşeler<br />
<strong>DUOMATIC</strong> <strong>Tas</strong> menteşeler - Salice<br />
Sabit kapak için, 94° veya 110°<br />
Normal sabit kapak için, 94°<br />
• Tüm <strong>DUOMATIC</strong> A ve <strong>DUOMATIC</strong> SM menteşe tabanlarıyla<br />
kullanılır.<br />
Menteşe tabanı ile sabit kapak menteşesi<br />
• Malzeme:<br />
• Üst yüzey:<br />
• <strong>Tas</strong> bağlantısı:<br />
• Kapağın gövdeye<br />
montajı:<br />
• Ayarlama:<br />
• <strong>Kapak</strong> kalınlığı: Minimum 16 mm<br />
• Otomatik kapanma<br />
<strong>Tas</strong> ölçüleri<br />
Menteşe kolu basınçlı zamak döküm, tas<br />
çelik<br />
Nikel kaplama<br />
Vidalı, dübelli (makineyle)<br />
<strong>DUOMATIC</strong> A menteşe tabanına sürerek<br />
veya <strong>DUOMATIC</strong> SM menteşe tabanına<br />
klipsleyerek<br />
Kademesiz sağ/sol ayarı, +4,5 mm’ye kadar;<br />
Yükseklik ayarı, -2 mm’den +2 mm’ye kadar;<br />
Derinlik ayarı, <strong>DUOMATIC</strong> A menteşe tabanı<br />
ile +2,8 mm’ye kadar, <strong>DUOMATIC</strong> SM<br />
menteşe tabanı ile -0,5 mm’den +2,8 mm’ye<br />
kadar<br />
<strong>Tas</strong> bağlantısı<br />
Ürün no<br />
Delme şeması 48 / 6 45 / 9,5<br />
Vidalı 329.11.600 329.11.505<br />
Dübelli, makineyle 329.11.610 329.11.550<br />
Paket içeriği: 1 veya 50 Adet<br />
Küçük sabit kapak için, 94°<br />
• Sadece 28 x 32 mm delikli <strong>DUOMATIC</strong> A menteşe tabanlarıyla<br />
kullanılır.<br />
<strong>Tas</strong> bağlantısı<br />
Ürün no<br />
Delme şeması 48 / 6<br />
Vidalı 329.34.600<br />
Paket içeriği: 1 veya 50 Adet<br />
Uzun sabit kapak için, 110°<br />
5<br />
<strong>Tas</strong> bağlantısı için delik ölçüleri<br />
Vidalı<br />
• Tüm <strong>DUOMATIC</strong> A ve <strong>DUOMATIC</strong> SM menteşe tabanlarıyla<br />
kullanılır.<br />
<strong>Tas</strong> bağlantısı<br />
Ürün no<br />
Delme şeması 48 / 6<br />
Vidalı 329.35.600<br />
Paket içeriği: 1 veya 50 Adet<br />
Ölçülerde değişiklik yapma hakkı saklıdır.<br />
Delme şeması 48 / 6 Delme şeması 45 / 9,5<br />
Dübelli (makineyle)<br />
Delme şeması 48 / 6 Delme şeması 45 / 9,5<br />
HOSPA Havşa başlı sunta vidası Ø 3,5 mm p Sayfa 2.4<br />
Menteşe tabanları p Sayfa 5.38<br />
SMOVE <strong>Kapak</strong> pistonu p Sayfa 5.6<br />
Sürekli güncellenen kataloğunuz: www.hafele.com 5.25
Menteşeler, Düşer / <strong>Kalkar</strong> <strong>Kapak</strong> Donanımları<br />
<strong>DUOMATIC</strong> <strong>Tas</strong> Menteşeler<br />
<strong>DUOMATIC</strong> <strong>Tas</strong> menteşeler - Salice<br />
Köşe dolapları için, 70°<br />
23 mm’ye kadar olan kapak kalınlıkları için<br />
Tam bini<br />
5<br />
Menteşe tabanı ile tam binili tas menteşe<br />
• Malzeme: <strong>Tas</strong> basınçlı zamak döküm, hareketli kol çelik<br />
• Üst yüzey: Nikel kaplama<br />
• <strong>Tas</strong> bağlantısı: Vidalı, dübelli (makineyle)<br />
• Kapağın gövdeye<br />
montajı: <strong>DUOMATIC</strong> A menteşe tabanına sürerek<br />
veya <strong>DUOMATIC</strong> SM menteşe tabanına<br />
klipsleyerek<br />
• Ayarlama: Kademesiz sağ/sol ayarı, -1,5 mm’den +4,5<br />
mm’ye kadar; Yükseklik ayarı, -2 mm’den<br />
+2 mm’ye kadar; Derinlik ayarı,<br />
<strong>DUOMATIC</strong> A menteşe tabanı ile +2,8<br />
mm’ye kadar, <strong>DUOMATIC</strong> SM menteşe<br />
tabanı ile -0,5 mm’den +2,8 mm’ye kadar<br />
• <strong>Kapak</strong> kalınlığı: Minimum 16 mm<br />
• Otomatik kapanma<br />
<strong>Tas</strong> ölçüleri<br />
<strong>Tas</strong> bağlantısı için delik ölçüleri<br />
Vidalı<br />
<strong>Tas</strong> bağlantısı<br />
Ürün no<br />
Delme şeması 48 / 6 45 / 9,5<br />
Vidalı 329.19.700 329.19.600<br />
Dübelli, makineyle 329.19.710 329.19.610<br />
Paket içeriği: 1 veya 50 Adet<br />
Montaj bilgisi<br />
<strong>Tas</strong> mesafesi = 3-6<br />
Menteşe tabanı delik mesafesi hesabı<br />
Köşe kenarlı kapaklar için örnek :<br />
<strong>Kapak</strong> kalınlığı mm<br />
Menteşe tabanı delik mesafesi mm<br />
Haç tipi menteşe tabanının delik mesafesinin belirlenmesi<br />
Delik mesafesi (X) = 47 - kapak kalınlığı<br />
20 27<br />
16 31<br />
19 28<br />
18 29<br />
<strong>Kapak</strong> kalınlığı mm<br />
Menteşe tabanı delik mesafesi mm<br />
Düz menteşe tabanının delik mesafesinin belirlenmesi<br />
Delik mesafesi (X) = 31 - kapak kalınlığı + 32<br />
20 43<br />
16 47<br />
19 44<br />
18 45<br />
Menteşe tabanı yüksekliğinin hesaplanması<br />
Keskin kenarlı kapaklar için örnek:<br />
Delme şeması 48 / 6 Delme şeması 45 / 9,5<br />
Dübelli (makineyle)<br />
Delme şeması 48 / 6 Delme şeması 45 / 9,5<br />
<strong>Kapak</strong> kalınlığı<br />
mm<br />
<strong>Tas</strong> mesafesi<br />
mm<br />
Menteşe tabanı kalınlığı mm<br />
Menteşe tabanı yüksekliğinin belirlenmesi<br />
Menteşe tabanı yüksekliği (H) = 26 - <strong>Kapak</strong> kalınlığı - <strong>Tas</strong> mesafesi<br />
20 5 1<br />
16 6 4<br />
19 3 3<br />
18 4 5*<br />
(26 - 18 - 4 + 1 ayar değişikliği)<br />
Bilgi<br />
* Standart olmayan menteşe tabanı yükseklikleri, yan panellere<br />
yapılacak ilaveler yardımıyla elde edilir.<br />
HOSPA Havşa başlı sunta vidası Ø 3,5 mm p Sayfa 2.4<br />
Menteşe tabanları p Sayfa 5.38<br />
SMOVE <strong>Kapak</strong> pistonu p Sayfa 5.6<br />
Ölçülerde değişiklik yapma hakkı saklıdır.<br />
24.03.2009<br />
5.26<br />
Sürekli güncellenen kataloğunuz: www.hafele.com
