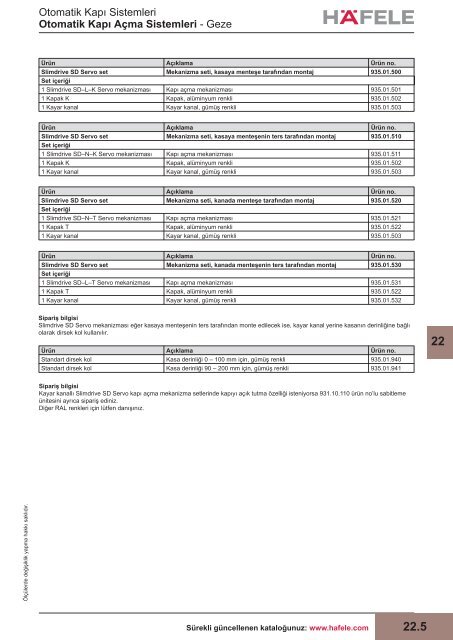

Otomatik Kapı Sistemleri<br />
Otomatik Kapı Açma Sistemleri - Geze<br />
Ürün Açıklama Ürün no.<br />
Slimdrive SD Servo set Mekanizma seti, kasaya menteşe tarafından montaj 935.01.500<br />
Set içeriği<br />
1 Slimdrive SD–L–K Servo mekanizması Kapı açma mekanizması 935.01.501<br />
1 Kapak K Kapak, alüminyum renkli 935.01.502<br />
1 Kayar kanal Kayar kanal, gümüş renkli 935.01.503<br />
Ürün Açıklama Ürün no.<br />
Slimdrive SD Servo set Mekanizma seti, kasaya menteşenin ters tarafından montaj 935.01.510<br />
Set içeriği<br />
1 Slimdrive SD–N–K Servo mekanizması Kapı açma mekanizması 935.01.511<br />
1 Kapak K Kapak, alüminyum renkli 935.01.502<br />
1 Kayar kanal Kayar kanal, gümüş renkli 935.01.503<br />
Ürün Açıklama Ürün no.<br />
Slimdrive SD Servo set Mekanizma seti, kanada menteşe tarafından montaj 935.01.520<br />
Set içeriği<br />
1 Slimdrive SD–N–T Servo mekanizması Kapı açma mekanizması 935.01.521<br />
1 Kapak T Kapak, alüminyum renkli 935.01.522<br />
1 Kayar kanal Kayar kanal, gümüş renkli 935.01.503<br />
Ürün Açıklama Ürün no.<br />
Slimdrive SD Servo set Mekanizma seti, kanada menteşenin ters tarafından montaj 935.01.530<br />
Set içeriği<br />
1 Slimdrive SD–L–T Servo mekanizması Kapı açma mekanizması 935.01.531<br />
1 Kapak T Kapak, alüminyum renkli 935.01.522<br />
1 Kayar kanal Kayar kanal, gümüş renkli 935.01.532<br />
Sipariş bilgisi<br />
Slimdrive SD Servo mekanizması eğer kasaya menteşenin ters tarafından monte edilecek ise, kayar kanal yerine kasanın derinliğine bağlı<br />
olarak dirsek kol kullanılır.<br />
Ürün Açıklama Ürün no.<br />
Standart dirsek kol Kasa derinliği 0 – 100 mm için, gümüş renkli 935.01.940<br />
Standart dirsek kol Kasa derinliği 90 – 200 mm için, gümüş renkli 935.01.941<br />
22<br />
Sipariş bilgisi<br />
Kayar kanallı Slimdrive SD Servo kapı açma mekanizma setlerinde kapıyı açık tutma özelliği isteniyorsa 931.10.110 ürün no’lu sabitleme<br />
ünitesini ayrıca sipariş ediniz.<br />
Diğer RAL renkleri için lütfen danışınız.<br />
Ölçülerde değişiklik yapma hakkı saklıdır.<br />
Sürekli güncellenen kataloğunuz: www.hafele.com 22.5
Otomatik Kapı Sistemleri<br />
Otomatik Kayar Kapı Sistemleri - Geze<br />
Otomatik kayar kapı sistemi<br />
<strong>ECdrive</strong> / -FR<br />
“<strong>ECdrive</strong>” kanat ağırlığı 120 kg’a kadar olan, iç ve dış mekan<br />
kapılarında kullanılabilen, tek veya çift kanatlı kapılara da uygulanabilen<br />
otomatik kayar kapı sistemidir. 120 veya 150 mm’lik profil<br />
kapak yüksekliğine sahip olan sistem,kendini temizleyen makarası<br />
ile sessiz ve güvenli bir çalışma imkanı sağlar.<br />
Ürün avantajları<br />
• Kapak profili ilave insan gücü gerektirmeden bir kişi tarafından<br />
açılabilir, kapatılabilir.<br />
• Kolaylaştırılmış montaj<br />
• Özel alaşımlı, kendini temizleyen yeni nesil makara taşıyıcılar<br />
• Özel yazılımlı yeni nesil 16 bit DCU ünitesi<br />
• Kolay ve kesin hata / arıza tespiti<br />
“<strong>ECdrive</strong>” tamamen cam kapı kanatlarında uygulandığı gibi alüminyum<br />
ve ahşap çerçeveli kapılarda da kullanılabilir.<br />
“<strong>ECdrive</strong>” otomatik kayar kapı sisteminin güvenli kaçış yolları için<br />
uygulaması “<strong>ECdrive</strong> FR” modeli ile sağlanabilir.<br />
Teknik özellikler<br />
Ürün boyutları (Y x D)<br />
Geçiş genişliği<br />
Geçiş yüksekliği<br />
Kanat ağırlığı<br />
Açılma hızı<br />
Kapanma hızı<br />
<strong>ECdrive</strong> / -FR<br />
120 / 150 x 175 mm<br />
700 - 3000 mm (tek kanatlı kapılarda)<br />
900 - 3000 mm (çift kanatlı kapılarda)<br />
maks. 3000 mm<br />
maks. 120 kg<br />
maks. 0.7 m/sn<br />
maks. 0.5 m/sn<br />
Sipariş bilgisi<br />
Aşağıda otomatik kayar kapıların siparişi için genel anlamda ihtiyaç<br />
duyulan bilgiler belirtilmiştir.<br />
• Kullanım yeri<br />
• Toplam genişlik ve net geçiş genişliği<br />
• Toplam yükseklik ve net geçiş yüksekliği<br />
• Hareketli kanat sayısı (tek veya çift; tek ise kapanma yönü, sağa<br />
kapanan veya sola kapanan)<br />
• Kanat ağırlığı<br />
• Kilitleme (opsiyonel); elektromanyetik veya manuel kilit<br />
• Otomatik kayar kapının uygulanacağı yerin çizimi<br />
22<br />
Detaylı bilgi için lütfen danışınız.<br />
Elektronik duvar terminalleri - Dialock p Sayfa 18.12<br />
Ölçülerde değişiklik yapma hakkı saklıdır.<br />
07.07.2009<br />
22.6<br />
