Kapı Kilitleri

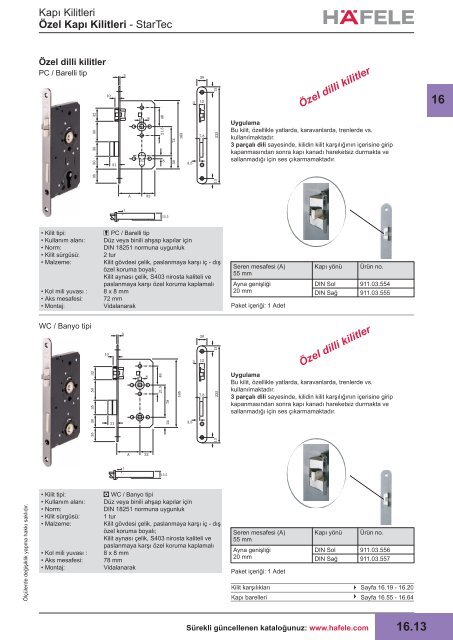

Özel Kapı Kilitleri - StarTec
Özel dilli kilitler
PC / Barelli tip
10
3
3
20
12
13
Özel dilli kilitler
16
35 30 35 50 32
21
8
46
21.5
8
72
30
165
3.5
7.8
13 235
Uygulama
Bu kilit, özellikle yatlarda, karavanlarda, trenlerde vs.
kullanılmaktadır.
3 parçalı dili sayesinde, kilidin kilit karşılığının içerisine girip
kapanmasından sonra kapı kanadı hareketsiz durmakta ve
sallanmadığı için ses çıkarmamaktadır.
A 32
1
15.5
1
• Kilit tipi:
• Kullanım alanı:
• Norm:
• Kilit sürgüsü:
• Malzeme:
• Kol mili yuvası :
• Aks mesafesi:
• Montaj:
z PC / Barelli tip
Düz veya binili ahşap kapılar için
DIN 18251 normuna uygunluk
2 tur
Kilit gövdesi çelik, paslanmaya karşı iç - dış
özel koruma boyalı;
Kilit aynası çelik, S403 nirosta kaliteli ve
paslanmaya karşı özel koruma kaplamalı
8 x 8 mm
72 mm
Vidalanarak
Seren mesafesi (A)
55 mm
Ayna genişliği
20 mm
Paket içeriği: 1 Adet
Kapı yönü
Ürün no.
DIN Sol 911.03.554
DIN Sağ 911.03.555
WC / Banyo tipi
10
3
3
20
12
13
Özel dilli kilitler
35 30 35 50 32
21
8
46
21.5
78
24
165
3.5
7.8
13 235
Uygulama
Bu kilit, özellikle yatlarda, karavanlarda, trenlerde vs.
kullanılmaktadır.
3 parçalı dili sayesinde, kilidin kilit karşılığının içerisine girip
kapanmasından sonra kapı kanadı hareketsiz durmakta ve
sallanmadığı için ses çıkarmamaktadır.
A 32
1
15.5
Ölçülerde değişiklik yapma hakkı saklıdır.
• Kilit tipi:
• Kullanım alanı:
• Norm:
• Kilit sürgüsü:
• Malzeme:
• Kol mili yuvası :
• Aks mesafesi:
• Montaj:
w WC / Banyo tipi
Düz veya binili ahşap kapılar için
DIN 18251 normuna uygunluk
1 3tur
Kilit gövdesi çelik, paslanmaya karşı iç - dış
özel koruma boyalı;
Kilit aynası çelik, S403 nirosta kaliteli ve
paslanmaya karşı özel koruma kaplamalı
8 x 8 mm
78 mm
Vidalanarak
Seren mesafesi (A)
55 mm
Ayna genişliği
20 mm
Paket içeriği: 1 Adet
Kapı yönü
Ürün no.
DIN Sol 911.03.556
DIN Sağ 911.03.557
Kilit karşılıkları p Sayfa 16.19 - 16.20
Kapı barelleri p Sayfa 16.55 - 16.64
Sürekli güncellenen kataloğunuz: www.hafele.com
16.13

Kapı Kilitleri
Yangın Dayanımlı Gömme Kapı Kilitleri - StarTec
16
Yangın dayanımlı gömme kilitler
• Kilit tipi: z PC / Barelli tip
• Kullanım alanı:
• Kullanım yeri:
• Malzeme:
• Kapı yönü:
• Kilit sürgüsü:
• Kol mili yuvası :
• Aks mesafesi (B):
• Montaj:
Düz ahşap veya sac kapılar için
Yangın dayanımlı ve duman kontrollü
kapılarda
Kilit aynası; çelik, galvaniz
DIN Sol veya DIN Sağ uyumlu
1 tur
9 mm
72 mm
Vidalanarak
Yangın dayanımlı
F
Seren mesafesi (A)
65 mm
Ürün no.
Ayna genişliği 24 mm 911.55.000
Paket içeriği: 1 Adet
• Kilit tipi:
• Kullanım alanı:
• Kullanım yeri:
• Malzeme:
• Norm:
• Kilit sürgüsü:
• Kol mili yuvası :
• Aks mesafesi (B):
• Montaj:
z PC / Barelli tip
Düz veya binili, ahşap veya sac kapılar için
Yangın dayanımlı ve duman kontrollü
kapılarda
Kilit aynası; çelik, galvaniz
DIN 18250 normuna uygunluk
2 tur
9 mm
72 mm
Vidalanarak
F
Yangın dayanımlı
Seren mesafesi (A)
65 mm
Kapı yönü
Paslanmaz çelik, mat
Ürün no.
Ayna genişliği 20 mm DIN Sol 911.55.076
DIN Sağ 911.55.077
Ayna genişliği 24 mm DIN Sol 911.55.078
DIN Sağ 911.55.079
Paket içeriği: 1 Adet
Gömlek
Kol mili için
• Kullanım yeri:
• Özellik:
• Malzeme:
• Montaj:
Tüm kapı kolu setleri için
Kullanılan kilidin kol mili yuvasına göre kapı
kolunu ayarlama imkanı
Çelik, ham
Kol milinin üzerine geçirilerek
Ayarlama ölçüleri
Ürün no.
7 mm’den 8 mm’e 909.40.500
8 mm’den 9 mm’e 909.40.501
8 mm’den 10 mm’e 909.40.502
Paket içeriği: 1 veya 20 Adet
Kilit karşılıkları p Sayfa 16.19 - 16.20
Kapı barelleri p Sayfa 16.55 - 16.64
Yangın dayanımlı kapı kolları p Sayfa 15.75 - 15.76
Yangın dayanımlı kapı menteşeleri p Sayfa 19.7/19.13/19.25
Ölçülerde değişiklik yapma hakkı saklıdır.
