Menteşeler, Düşer / Kalkar Kapak Donanımları<br />
<strong>Tas</strong> menteşeler - Bilgi<br />
DUOMATIC <strong>Tas</strong> menteşeler - Salice<br />

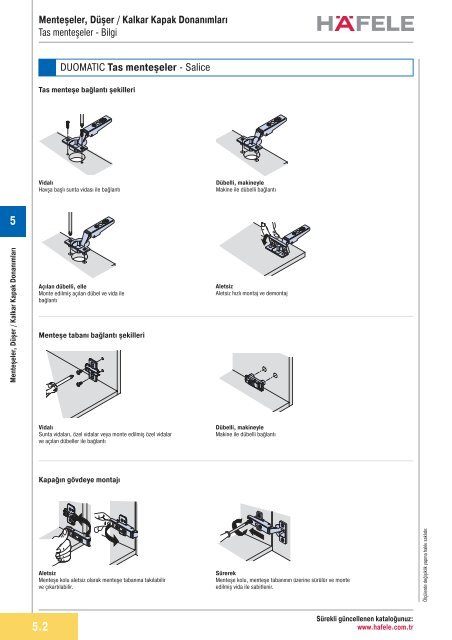

<strong>Tas</strong> menteşe bağlantı şekilleri<br />
Vidalı<br />
Havşa başlı sunta vidası ile bağlantı<br />
Dübelli, makineyle<br />
Makine ile dübelli bağlantı<br />
5<br />
Menteşeler, Düşer / Kalkar Kapak Donanımları<br />
Açılan dübelli, elle<br />
Monte edilmiş açılan dübel ve vida ile<br />
bağlantı<br />
Menteşe tabanı bağlantı şekilleri<br />
Aletsiz<br />
Aletsiz hızlı montaj ve demontaj<br />
Vidalı<br />
Sunta vidaları, özel vidalar veya monte edilmiş özel vidalar<br />
ve açılan dübeller ile bağlantı<br />
Dübelli, makineyle<br />
Makine ile dübelli bağlantı<br />
Kapağın gövdeye montajı<br />
Aletsiz<br />
Menteşe kolu aletsiz olarak menteşe tabanına takılabilir<br />
ve çıkartılabilir.<br />
Sürerek<br />
Menteşe kolu, menteşe tabanının üzerine sürülür ve monte<br />
edilmiş vida ile sabitlenir.<br />
Ölçülerde değişiklik yapma hakkı saklıdır.<br />
5.2<br />
Sürekli güncellenen kataloğunuz:<br />
www.hafele.com.tr
Menteşeler, Düşer / Kalkar Kapak Donanımları<br />
<strong>Tas</strong> menteşeler - Bilgi<br />
Derinlik ayarı<br />
DUOMATIC <strong>Tas</strong> menteşeler - Salice<br />
!<br />
DUOMATIC A sürerek monte edilmiş menteşeli kapaklarda derinlik<br />
ayarı<br />
Kapakta +2,8 mm’ye kadar derinlik ayarı yapılabilir. Menteşe tabanındaki<br />
uzunlamasına delik vasıtasıyla menteşe kaydırılır. Vida tekrar sıkılmalıdır.<br />
5<br />
"<br />
DUOMATIC SM haç tipi tabanlı, klipsleyerek monte edilmiş menteşeli<br />
kapaklarda derinlik ayarı<br />
Eksantrik vasıtasıyla kapakta –0,5 mm’den +2,8 mm’ye kadar derinlik ayarı<br />
yapılabilir.<br />
Başka bir vidanın sökülmesi gerekmemektedir.<br />
Ürün no. 329.68.X, 329.69X, 329.73.X<br />
Menteşeler, Düşer / Kalkar Kapak Donanımları<br />
§<br />
DUOMATIC SM düz tabanlı, klipsleyerek monte<br />
edilmiş menteşeli kapaklarda derinlik ayarı<br />
Eksantrik vasıtasıyla kapakta –0,5 mm’den +2,8 mm’ye kadar derinlik ayarı<br />
yapılabilir.<br />
Başka bir vidanın sökülmesi gerekmemektedir.<br />
Ürün no. 329.67.X, 329.71.X<br />
Ölçülerde değişiklik yapma hakkı saklıdır.<br />
Sürekli güncellenen kataloğunuz:<br />
www.hafele.com.tr<br />
5.3
Menteşeler, Düşer / Kalkar Kapak Donanımları<br />
<strong>Tas</strong> menteşeler - Bilgi<br />
DUOMATIC <strong>Tas</strong> menteşeler - Salice<br />
Sağ/sol ayarı<br />
5<br />
Kapağın, DUOMATIC tas menteşeleri ile sağ / sol ayarı<br />
Özel bir ayar tekniği, kapağın sağ / sol ayarlanmasını, 0,7<br />
mm’lik değer değişmeden, mümkün kılar. Ayar vidası menteşe<br />
kolunda –1,5 mm’den +4,5 mm’ye kadar olan sağ / sol ayar<br />
imkanına sahiptir. Profil kapak menteşeleri ve mini<br />
menteşelerde bu değer -0,5 mm’ye düşer. Kapak mobilya yan<br />
paneline bağlı olarak, mobilyadan çıkmadan hareket eder.<br />
İlave ayara gerek duyulmamaktadır.<br />
Menteşeler, Düşer / Kalkar Kapak Donanımları<br />
Yükseklik ayarı<br />
!<br />
DUOMATIC A sürerek ve klipsleyerek monte edilmiş<br />
menteşeli kapaklarda yükseklik ayarı<br />
İki bağlantı vidasının gevşetilmesiyle kapakta ±2 mm<br />
yükseklik ayarı yapılabilir. Boyuna delikler menteşe<br />
tabanının her iki yöne kaymasını sağlar. Ardından vidalar<br />
tekrar sıkılmalıdır.<br />
"<br />
DUOMATIC haç tipi tabanlı, klipsleyerek monte<br />
edilmiş menteşeli kapaklarda yükseklik ayarı<br />
Eksantrik vasıtasıyla kapakta ± 2 mm’lik yükseklik ayarı<br />
yapılabilir. Başka bir vidanın sökülmesi gerekmemektedir.<br />
§<br />
DUOMATIC düz tabanlı, klipsleyerek monte edilmiş<br />
menteşeli kapaklarda yükseklik ayarı<br />
Eksantrik vasıtasıyla kapakta ± 2 mm’lik yükseklik ayarı<br />
yapılabilir. Başka bir vidanın sökülmesi gerekmemektedir.<br />
Ölçülerde değişiklik yapma hakkı saklıdır.<br />
5.4<br />
Sürekli güncellenen kataloğunuz:<br />
www.hafele.com.tr
Menteşeler, Düşer / Kalkar Kapak Donanımları<br />
<strong>Tas</strong> menteşeler - Bilgi<br />
DUOMATIC <strong>Tas</strong> menteşeler - Salice<br />
Bini<br />
Taban dahil menteşe<br />
yüksekliği<br />
Bini tipleri<br />
Yan panel<br />
Menteşe kol<br />
boyu<br />
Kapak kapanma<br />
mesafesi<br />
Kapak<br />
Açılı uygulamalarda bini tipleri<br />
Kapak<br />
aralığı<br />
<strong>Tas</strong> mesafesi<br />
Fuga<br />
Kapak basma<br />
mesafesi<br />
Tam bini<br />
Düz<br />
Yarım bini<br />
Yarım deve boynu<br />
İçerlek<br />
Tam deve boynu<br />
İçerlek<br />
Kapağın dış kenarı ile<br />
gövdenin iç kenarı<br />
temas halindedir.<br />
Beher kapak için tas menteşe adedi<br />
Her kapakta kullanılacak menteşe sayısının tespitinde aşağıdaki faktörler göz<br />
önüne alınmalıdır.<br />
• Kapak genişliği ve yüksekliği<br />
• Kapak ağırlığı<br />
• Kapak malzemesi<br />
Yarım binili<br />
Kapağın iç kenarı ile<br />
gövdenin iç kenarı temas<br />
halindedir.<br />
Örnek grafiğe göre kapak yüksekliği 1500 mm ve kapak ağırlığı<br />
9 –12 kg olan bir kapakta üç tas menteşe kullanılmalıdır.<br />
Binili<br />
Kapağın dış kenarı ile<br />
gövdenin dış kenarı temas<br />
halindedir.<br />
Kapak<br />
yüksekliği mm<br />
Maksimum binili<br />
<strong>Tas</strong> menteşenin geometrisine<br />
bağlıdır.<br />
Sivri köşe<br />
Kapağın iç ve dış kenarı<br />
yan panel ile temas<br />
halindedir.<br />
Kapak ağırlığı kg<br />
Kapak genişliği mm<br />
Menteşe adedi<br />
5<br />
Menteşeler, Düşer / Kalkar Kapak Donanımları<br />
Menteşe tabanı seçimi<br />
Taban kalınlığı<br />
Kapak basma mesafesi<br />
Fuga<br />
<strong>Tas</strong> mesafesi<br />
Örnek<br />
Kapak basma mesafesi 10 mm ve tas mesafesi 3 mm olan bir kapak için 6 mm<br />
kalınlığında bir menteşe tabanı seçilmelidir.<br />
Kapak basma mesafesi mm<br />
7 8 9 10 11 12 13 14 15 16 17 18 19<br />
3 4 5 6 0<br />
3 4 5 6 3<br />
3 4 5 6 6<br />
3 4 5 6 9<br />
<strong>Tas</strong> mesafesi mm<br />
Menteşe tabanı kalınlığı mm<br />
Minimum fuga<br />
Örnek<br />
Kapak kalınlığı 19 mm ve tas mesafesi 4 mm olan kapakta<br />
2,0 mm’lik minimum fuga oluşur.<br />
Ölçülerde değişiklik yapma hakkı saklıdır.<br />
Minimum fuga<br />
Gerekli olan minimum fuga menteşe tipine, tas mesafesine ve kapak kalınlığına<br />
bağlıdır. <strong>Tas</strong> mesafesi ve kapak kalınlığı ölçüleri belirlendikten sonra, gerekli<br />
minimum fuga uygulama tablosundan bulunabilir.<br />
Kapak<br />
<strong>Tas</strong> mesafesi mm<br />
kalınlığı mm 3 4 5 6<br />
16 1,2 1,2 1,1 1,1<br />
18 1,7 1,7 1,6 1,6<br />
19 2,0 2,0 1,9 1,9<br />
20 2,4 2,3 2,2 2,2<br />
22 3,3 3,1 3,0 2,9<br />
24 4,5 4,2 4,0 3,9<br />
26 – 32 Deneme yapılması önerilir<br />
Sürekli güncellenen kataloğunuz:<br />
www.hafele.com.tr<br />
5.5
