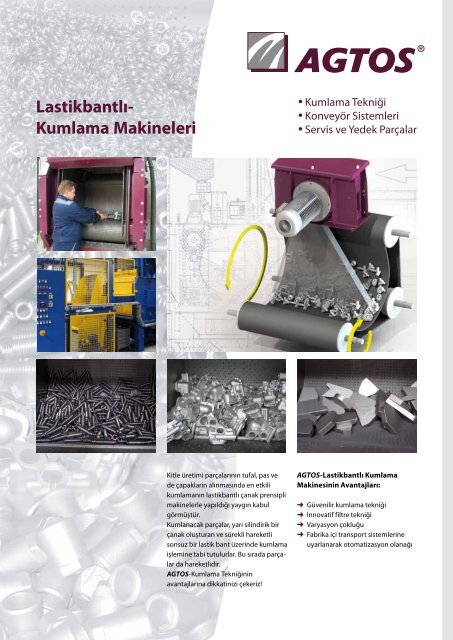

Lastikbantlı- Kumlama Makineleri

Lastikbantlı-
Kumlama Makineleri
• Kumlama Tekniği
• Konveyör Sistemleri
• Servis ve Yedek Parçalar
Kitle üretimi parçalarının tufal, pas ve
de çapakların alınmasında en etkili
kumlamanın lastikbantlı çanak prensipli
makinelerle yapıldığı yaygın kabul
görmüştür.
Kumlanacak parçalar, yarı silindirik bir
çanak oluşturan ve sürekli hareketli
sonsuz bir lastik bant üzerinde kumlama
işlemine tabi tutulurlar. Bu sırada parçalar
da hareketlidir.
AGTOS-Kumlama Tekniğinin
avantajlarına dikkatinizi çekeriz!
AGTOS-Lastikbantlı Kumlama
Makinesinin Avantajları:
➜ Güvenilir kumlama tekniği
➜ Innovatif filtre tekniği
➜ Varyasyon çokluğu
➜ Fabrika içi transport sistemlerine
uyarlanarak otomatizasyon olanağı

AGTOS-Lastikbantlı-Kumlama Makinesinin
Önemli Üstünlükleri
➜
AGTOS-Yüksek Performans
Türbinleri
Türbinlerimiz, aşınan parça sayısının
azlığı, sağlamlığı, savurduğu kumlama
maddesinin çokluğuyla en verimli ve
en ekonomik agregatlardır.
Varyasyon Çeşitliliği
Otomasyon
➜ ➜
Modellerimizin pek çok varyasyonundan,
ihtiyacınıza en uygun, optimal
olan makine seçilip, üretilecektir.
50, 90, 180, 270 lt ve b. g. hacımlardan
biri seçilebildiği gibi, ör.: kumlama
maddesinin transportu, geri kazanımında
da pek çok alternatif vardır.
Klasik sistemler, bir salyangozla
donatılmıştır. AGTOS makinelerinde
ise, isteğe göre, kumlama maddesi
taşınması için bir Vibrokanalet tekniği
de seçilebilir. Makinenin altında bunkerde,
işlem sonrası kumlama maddesi,
yabancı maddeler ve kirler,
ayrıştırılarak, depoya geri kazandırılır.
İşlem sonunda parçalar doğrudan
manuel veya konveyör bantlı bir kanala
düşürülerek taşınabilirler. Makinenin
işletme akışına entegrasyonu mükemmeldir.
AGTOS-MG-Makineleri, işletme içi
lojistik zincirine optimal şekilde
bağlanabilir. Özel şartlara adapte
edilmiş, özel çözümler, başarıyla
uygulamıştır.
Kitle ve Tek Üretimler İçin
Kombine Makineler
➜
AGTOS-Filtre Tekniği
Innovatif filtre tekniğimiz, yüksek
verimiyle kendini kanıtlamaktadır. En
önemli özelliği; konik filtre kartuşlarıdır.
Çekmece şeklindeki bağlantı tekniğiyle,
basit ve çabuk değiştirilebilirler.
Kartuş filtre sistemimiz, halen
kullandığınız makinelerinize de
kolaylıkla uyarlanabilir.
MGDT serisi makinelerimiz en üst
düzeyde esneklikleriyle tanınır.
Tornalanmış ve frezlenmiş parçalar,
sertleştirme ısıl işlemi sonrasında, bu
makinelerde kusursuzca temizlenir.
Taşıyıcı bant kapasitesi, her biri
15 kg’lık, toplam 400 kg makine
parçalarıdır.
Makinedeki ilave bir Döner-Tabla
darbeye karşı hassas parçaların
temizlenmesi için kullanılır (ör.:
Elektro Motor mili). Çapı 680 mm ve
yük kapasitesi 150 kg’dır.

Kitle üretimi parçalarının efisiyent bir şekilde kumlanması
ve ekonomik olarak taşınması – Uygulamadan örnekler...
Isıl işlem sonrası parçaların
temizlenmesi
Yükleme
Boşaltma
Şalter ile sistem çalıştırıldıktan sonra,
makine otomatik olarak doldurma düzeneği
tarafından doldurulur. Kapaklarını otomatikman
kapar ve kilitler. Böylece önceden
tanımlanmış kumlama işlemi başlar. İşlem
sonunda makine, kapaklarını otomatik olarak
açar ve münavebeli olarak, kumlanmış
parçalar partisini, hazır beklemekte olan
kasasına boşaltır, yeni partiyi yükler.
Kumlama tekniği
Konveyör sistemleri
Parça kasaları
Gerilim Burçlarının önişlemi
Konveyör sistemle dolum yerine gelen,
içinde parçaların bulunduğu özel
kasalar (450 x 300 x 300 [mm]), buradaki
yükleyici tarafından kaldırılarak, makineye
boşaltılır. Dolum işlemi otomatik
olarak sensörler tarafından denetlenir.
Dolum işlemi sonunda, makinenin
kapağı otomatik olarak kapanarak,
kumlama işlemi başlar. Yükleyici, bir
sonraki kasayı almak üzere, tekrar
pozisyonunu alır.
İşlem sonrasında kumlanmış parçalar,
otomatikman konveyör banta
boşaltılarak, pozisyonda bekleyen
kasaya tekrar dolar.
Servo-Dişli kutusu (Hidrolik direksiyon)
ve -pompaların işleme tabi tutulması
Burada, bu işlem için, Kumlama makinesi
(180 litre hacme sahip) manuel olarak, elle
doldurulmakta ve boşaltılmaktadır.

Kullanılmış Makineler
AGTOS kullanım alanına ve yerine göre
modernleştirilmiş ve işletme akışına
uyarlanabilir, kullanılmış makineler de
sunmaktadır. Bu makinelerin yedek
parça desteği garantimiz altındadır.
Yedek parça ve Servis
AGTOS sadece kendi ürettiği makineler
için değil, aynı zamanda diğer üreticilerin
makineleri için de yedek ve aşınma
parçalarını deposunda hazır bulundurmaktadır.
Bunlar, ör.: türbin parçaları,
bantlımakinelerin bantları, filtre
kartuşları...
Servis takımımız her türlü
bakım-onarım işlemleri için
her zaman emrinizdedir.
AGTOS, ihtiyacınız olan
kumlama maddelerini
de makul fiyatlarla
sunmaktadır.
AGTOS Bantlı-Kumlama makineleri, özel tiplerinin yanı sıra aşağıdaki standart boylarda sunulmaktadır:
Teknik Veriler MG 50 MG 90 MG 180 MG 270 MG 350 MG 550
Dolum hacmı (lt) 50 90 180 270 350 550
Çanağın dolum hacmı
ø Çap x En [mm]
500 x 700 600 x 800 800 x 900 800 x 1.350 1.000 x 1.350 1.200 x 1.200
Azami beher parça
ağırlığı [kg]
10 10 15 25 25 25
Toplam parçalar ağırlığı
[kg]
Parça taşınması/transportu
Kumlama maddesi
taşıyıcı konveyör sistemi
Türbin (Sayısı x kW)
100 200 400 600 800 1.000
Opsiyon Opsiyon Opsiyon Opsiyon Opsiyon Opsiyon
Salyangoz –
spiral
1 x 5,5
1 x 7,5
Timreşimli taşıyıcı
veya salyangoz
1 x 7,5
Timreşimli taşıyıcı
veya salyangoz
1 x 7,5
1 x 11
Timreşimli taşıyıcı
veya salyangoz
2 x 7,5
2 x 11
Timreşimli taşıyıcı
veya salyangoz
2 x 11
2 x 18,5
Timreşimli taşıyıcı
veya salyangoz
2 x 11
2 x 18,5
Doldurucu/Yükleyici Opsiyon Opsiyon Opsiyon Opsiyon Opsiyon Opsiyon
Filtre tesisi PF 4/4 PF 4/4 PF 4/6 PF 4/9 PF 4/12 PF 4/12
