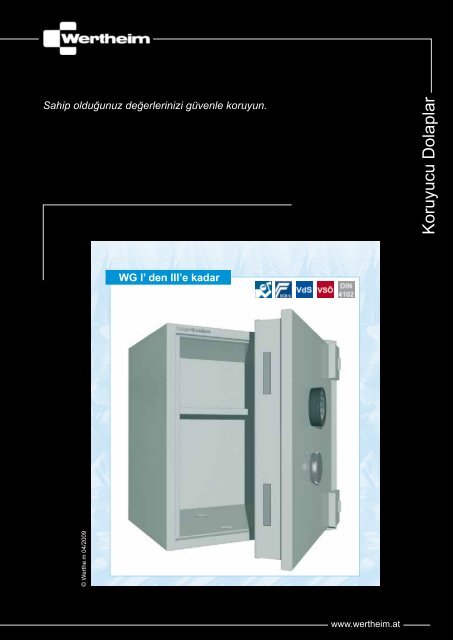

Sahip olduğunuz değerlerinizi güvenle koruyun.<br />
Koruyucu Dolaplar<br />
WG I’ den III’e kadar<br />
© Werthe m 04/2009<br />
www.wertheim.at
<strong>Wertheim</strong>‘ ın hikâyesi, kurucusu Franz <strong>Wertheim</strong>‘ in, güvenli koruma çözümlerine duyulan ihtiyacı farkedip,<br />
1.Eylül.1852 tarihinde Viyana‘ da “Ateşe Dayanıklı, Hırsızlığa Karşı Güvenlikli Kasalar” üretmek için bir şirket<br />
kurması ile başlamıştır. Franz <strong>Wertheim</strong>, pek çok kez yangın testi ile ürettiği kasaların yüksek seviyedeki<br />
yangından korunma özelliğini sınamıştır. Imparatorluğa ve krallığa bağlı, sarayın tedarikçisi olarak hizmet<br />
verdiği dönemde kaliteli ürünleri ile tüm Avrupa‘ da ve Yakın Doğu‘ da tanınmıştır.<br />
Şirket, geçen zamanla birlikte, ateşe dayanıklı ve hırsızlığa karşı emniyetli kasaların üreticiliğinden, sertifi kalı<br />
güvenlik ürünleri için çözümler sunan güçlü bir üreticiye dönüşmüştür. Duvar kasasından, tonlarca ağırlıktaki,<br />
değerli varlıkların korunması için tasarlanan oda kapılarına kadar çok geniş bir ürün yelpazesi ile „Ağır Çalışma“<br />
alanında yerini almıştır.<br />
Kalite güvencesi, yenilikçi teknik gelişmeler ve müşterilerin istekleri firma felsefesinin merkezinde yer almaktadır.<br />
Ürünler<br />
<strong>Wertheim</strong>, Avusturya geleneğinden gelen bir fi rma olarak, güvenliği test edilmiş kaliteli ürünlerin garantisini<br />
sunmaktadır. Aynı zamanda, sürekli yeni gelişmeleri takip eden bir anlayışla, güncel teknolojiler ile uyumlu<br />
ürünler ortaya çıkarmaktadır.<br />
Müşteri Hizmetleri<br />
<strong>Wertheim</strong>, +43 (0) 1 / 604 91 66 – 300 numarasıyla hizmet veren çağrı merkezi ile kesintisiz bir iletişim ve<br />
destek hizmeti sunmaktadır. Bilgi sahibi danışmanlar, kısa sürede gerçekleşen geri dönüşler ve en iyi şekilde<br />
eğitim almış servis teknisyenleri ile sorunsuz servis ve hizmet anlayışını benimsemiştir.<br />
Kalite<br />
Tüm <strong>Wertheim</strong> işletmeleri, ISO 9001:2000 sertifi kasına sahiptir. Bu, fi rmanın ürün ve hizmet ihtiyaçlarını<br />
karşılaması ile ilgili tüm sorumluluğunu kapsamaktadır. Ürün geliştirme ile başlayıp müşteri hizmetlerine kadar<br />
uzanan tüm süreçler, tüm ürünlerin standart bir kalite düzeyini yakaladığı, normlar ile uyumlu bir biçimde<br />
gerçekleştirilmektedir.<br />
Garanti<br />
<strong>Wertheim</strong> – Çelik Kasaları, 2 yıl boyunca garanti sunmaktadır. (Elektronik ve inşaat ile ilgili ürünler; 1 yıl)<br />
Ürünümüzün sunduğu kalite güvencesine rağmen belirtilen süre içerisinde her hangi bir arızalanma durumu<br />
ile karşılaşılırsa bu sorun ücretsiz olarak giderilecektir.<br />
© <strong>Wertheim</strong> 04/2009<br />
Tüm bilgiler güncel bilimin son şekline uygundur fakat garanti yoktur ve her tür sorumluluk üstlenilmez Bazı renk farklılıkları baskı tekniğinden işleri<br />
gelir. Dizgi ve baskı hataları ile teknik değişiklik hakkı bakidir.<br />
2
Genel Bakiş<br />
GENEL BAKIŞ<br />
Ürün Tipleri | Sigorta Koşulları | İpuçları .................................................... 4<br />
WERTSCHUTZSCHRÄNKE<br />
AKT Koruyucu Dolaplar ......................................................................... 6<br />
AMT Koruyucu Dolaplar ......................................................................... 8<br />
AME Koruyucu Dolaplar ......................................................................... 10<br />
AWS Koruyucu Dolaplar ......................................................................... 12<br />
BMT Koruyucu Dolaplar ......................................................................... 14<br />
BWS Koruyucu Dolaplar ......................................................................... 16<br />
CWH Koruyucu Dolaplar ......................................................................... 18<br />
ÇELİK DUVAR KASALARI<br />
AMS Çelik Duvar Kasaları ........................................................................ 20<br />
NOTLAR<br />
Duvar Kasaları Montajı ile İlgili Esaslar ..................................................... 22<br />
Nakliye Kontrol Listesi ............................................................................... 23<br />
KİLİT ÇEŞİTLERİ<br />
Çift Kilit Sistemleri (DB)<br />
Geleneksel anlamdaki kilitleme yöntemi sadece bir kilide dayanmaktadır. <strong>Wertheim</strong><br />
ise, test edilmiş çift kilit sistemini kullanmaktadır. III. Derece ürünlerden itibaren yeri<br />
değiştirilebilir çift kilit sistemi uygulanmaktadır.<br />
Sayı Kombinasyonlarına Dayalı Kilitler (ZK)<br />
Sayı kombinasyonlarına dayalı kilitler, aklın kullanıldığı kilit sistemleridir ve kullanıcıyı<br />
anahtar saklama yükünden kurtarmaktadır. Manuel ve mekanik bir şekilde üzerinde<br />
sayıların bulunduğu düğmenin önceden belirlenmiş sıraya uygun bir biçimde çevrilmesi<br />
yolu ile kullanılır.<br />
Elektronik Kilitler (EL)<br />
Teknolojinin ulaştığı son nokta olan elektronik kilitler, sayı kombinasyonlarına dayalı<br />
kilitlerin yüksek güvenlik standartlarının yanı sıra klavye aracılığıyla kod giriş sistemi<br />
ile maksimum düzeyde kullanım konforu da sunmaktadır. Kullanımda gerek duyulan<br />
bataryalar, ürün teslimi sırasında ürün ile birlikte kullanıcıya ulaşmaktadır.<br />
3
Genel Bakiş<br />
Ürün Etiket Broşür VdS‘ ye göre VSÖ-VVO Özel Sektör Ticari<br />
Tipi (Sayfa) Ürün Derecesi Emniyet Sınıfı Kullanımında Kullanımında<br />
ECB . S res. Sigorta Sigorta<br />
Derecesi Edilebilir Tutar Edilebilir Tutar<br />
Limiti<br />
Limiti<br />
AKT Koruyucu Dolaplar S. 6 WG I EN 1 EUR 65.000 EUR 20.000<br />
AMT Koruyucu Dolaplar S. 8 WG I EN 1 EUR 65.000 EUR 20.000<br />
AME Koruyucu Dolaplar S. 10 WG I EN 1 EUR 65.000 EUR 20.000<br />
AWS Koruyucu Dolaplar S. 12 WG I EN 1 EUR 65.000 EUR 20.000<br />
BMT Koruyucu Dolaplar S. 14 WG II EN 2 EUR 100.000 EUR 50.000<br />
BWS Koruyucu Dolaplar S. 16 WG II EN 2 EUR 100.000 EUR 50.000<br />
CWH Koruyucu Dolaplar S. 18 WG III EN 3 EUR 200.000 EUR 100.000<br />
AMS Duvar Kasası S. 20 WG I EN 1 EUR 65.000 EUR 20.000<br />
Belirtilmiş tutarlar Avusturya ve Almanya için geçerlidir.<br />
Test edilmiş – sertifikalı – sigorta edilebilir<br />
Sadece test edilmiş bir kasa, sahip olduğunuz değerleri en iyi şekilde<br />
hırsızlıktan koruyabilir ve aynı zamanda size içerisinde sakladığınız<br />
değerleriniz için kusursuz bir teminat sunar. Zorlu test metotları ve etrafl ıca<br />
tanımlanmış esaslar beraberinde en iyi kaliteyi getirmektedir. Testleri geçmiş<br />
kasalar, sertifikalı yangın koruma deneylerine tabi tutulmamaktadır, bununla<br />
birlikte hırsızlığa karşı korumanın yanında DIN 4102 normlarında yangına<br />
karşı koruma özelliğini de sunmaktadır.<br />
Bir hırsız alarm sistemine sahip olunması durumunda sigorta tutarı toplamı iki katına çıkmaktadır.<br />
Test edilmiş bir kasanın kapısının iç tarafında<br />
bulunan etiketler ürünün aşağıda belirtilen<br />
özellikleri ile ilgili önemli bilgiler içermektedir.<br />
- Ürün<br />
- Avrupa Normu<br />
- Dayanım derecesi, Ürün sınıfı / Kilit Sınıfı<br />
- Numaralandırma (Üreticinin Kimliğinin Belirtlmesi<br />
ve Olası Suistimallerin Önlenmesi için)<br />
VdS – VdS Schadenverhütung GmbH<br />
Tüm <strong>Wertheim</strong> Kasaları, bağımsız bir test enstitüsü olan VdS Schadenverhütung GmbH fi rması tarafından<br />
Köln’ de mekanik ve termik etkili hırsızlık araçlarına karşı test edilmektedir. Tüm <strong>Wertheim</strong> ürünleri, CEN EN<br />
1143-1 normunun yüksek seviyedeki test taleplerini karşılayabilmekte ve her biri için tanımlanmış olan dayanım<br />
değerlerine uygun olarak sertifi kalandırılabilmektedir. Böylelikle, Avrupa’daki diğer ülkelerdeki ürünler de derecelendirilebilmekte<br />
ve işletilebilmektedirler.<br />
ECB . S – European Certification Board . Security System (= Avrupa Sertifikasyon Kurulu . Güvenlik Sistemi)<br />
ECB . S etiketi ile <strong>Wertheim</strong> ürünlerinin Avrupa Normları’ na uygunluluğunun onaylandığı belirtilmektedir. ECB . S<br />
Sertifi kasyonu, çelik kasa ürün modellerinin hırsızlığa karşı koruyuculuklarının Avrupa Normu olan EN 1143-1’<br />
e göre test edilmesi esasına dayanmaktadır.<br />
VSÖ – Verband der Sicherheitsunternehmen Österreichs (= Avusturya Güvenlik Şirketleri Birliği)<br />
Tüm <strong>Wertheim</strong> Kasaları VSÖ tarafından test edilmekte ve sertifi kalandırılmaktadır. Bu sebeple, Avusturya’<br />
da <strong>Wertheim</strong> Kasalarında muhafaza edilen tüm değerli varlıkların VSÖ esaslarına uygun olarak teminatı<br />
sağlanmaktadır.<br />
4
Ipuçları<br />
Boyutlar – Kasamın Büyüklüğü Ne Olmalı?<br />
Boyut seçiminde önemli olan, kasanızda ne saklamak istediğinizdir. Nakit para, mücevher,<br />
fotoğraf ve fi lm donanımları, hesap cüzdanları, kıymetli evraklar, dokümanlar, dosyalar<br />
gibi değerli varlıklarınızın genellikle telafisi mümkün olmamaktadır ve bunlar güvenlikleri<br />
test edilmiş ve emniyetli kasalarda korunmalıdır. Zengin ürün yelpazesi, her türlü<br />
ihtiyacınız için doğru saklama çözümleri sunmaktadır. Ürün ile ilgili boyut seçiminizde,<br />
gelecekte büyüyecek olan ihtiyacınızı göz önünde bulundurmalısınız.<br />
Yer Seçimi – Kasam İçin En Uygun Yer Neresi?<br />
Koruyucu Dolaplar: Tercih ettiğiniz koruma çözümü için en uygun yer seçilmelidir.<br />
Ürünün yeri belirlenirken, ısı ve nem gibi çevresel faktörler göz önünde bulundurulmalı,<br />
zeminin uygun yüklenme özelliğine sahip olması gerekmektedir. Mobilyaların montajında,<br />
yeterli taşıma kuvvetine sahip bir yer seçilmesine ve mobilyanın profesyonel bir<br />
biçimde sağlamlaştırılmasına (arka duvara veya zemine sabitleme yöntemi ile) dikkat<br />
edilmelidir. Ayaklar üzerinde duran ve yüksekliği az olan koruyucu dolaplarda, kasanın,<br />
kullanıcı dostu bir hizmet amacı ile sertifi kalandırılmış bir tabana sabitlenmesine olanak<br />
sunulmaktadır.<br />
Duvar Kasaları: Duvar kasalarının yapısına en uygun montaj yeri merdiven altında<br />
bulunan ve yeterli duvar kalınlığına sahip alanlar olarak belirlenmiştir. Baca duvarları<br />
duvar kasalarının yapılarına uygun bulunmamaktadır (Bkz. Sayfa 22, Duvar Kasaları<br />
Montajı ile ilgili Esaslar). Bunun yanı sıra, duvar kasasının montaj yerinin yüksekliğini<br />
kilit sistemi kullanımını kolaylaştıracak biçimde seçebilirsiniz.<br />
Montaj – Kasamın Montajını Talimatlara Uygun Biçimde Nasıl Yapabilirim?<br />
EN 1143-1 normuna göre, 1.000 kg’ ın altında bir ağırlığa sahip olan tüm kasalar için<br />
bir sabitleme çözümü sunulabilir. <strong>Wertheim</strong>, tüm test edilmiş kasalarını bir zemine<br />
sabitleme sistemi ile donatmaktadır. Ayrıca, dayanım derecesi I ve II olan koruyucu<br />
dolaplar arka duvara sabitleme alternatifl erine de sahiptir. Kendi ağırlığı 1.000 kg’ ın<br />
altında olan test edilmiş kasalar, sabitleme malzemesi ile birlikte teslim edilmektedir.<br />
Zemin montajında, (özellikle taşıyıcı beton zeminde, sadece zemine yapılmış bir<br />
sabitleme yeterli olmamaktadır) sabitleme yapılacak olan yüzeyin altında veya arkasında<br />
herhangi bir boru hattı veya elektrik tesisatı bulunmamasına dikkat edilmelidir. Tam bir<br />
güvence sağlanması açısından sigortalı tarafından yönetmeliğe uygun bir sabitleme için<br />
ihtiyaç duyulan uygunluk beyanı (teslim belgelerine ek olarak gelmektedir) doldurulur.<br />
Yönetmeliğe uygun bir sabitleme sağlanması için montaj ve sabitleme işlemlerinin<br />
konusunda uzmanlaşmış bir kişi tarafından gerçekleştirilmesi tavsiye edilmektedir.<br />
Nakliye – Ürünün Ulaşımı Sırasında Neye Dikkat Etmeliyim?<br />
Nakliye ile ilgili olarak aşağıdaki hususlara dikkat edilmesi uygun olacaktır (Bkz. Sayfa 23):<br />
Bina dışı nakliye: Uygun park olanakları mevcut mu?<br />
Ürünün taşınacağı yer giriş katı mı, yüksek katlar mı?<br />
Bina içi nakliye: Montajın yapılacağı yer, bodrum kat, depo veya binanın bir katı mı?<br />
Asansör mevcut mu?<br />
Taşıma, merdivenler üzerinden mi gerçekleşecek?<br />
Kapıların genişlikleri ve yükseklikleri yeterli mi?<br />
Montaj Yeri:<br />
Taşıma yolunun / Montaj yerinin yükleme kapasitesi kasanın ağırlığı için yeterli mi?<br />
Yönetmeliğe uygun sabitleme işlemi için yeterli boyuta sahip çelikli beton tavan /<br />
duvar mevcut mu?<br />
Sabitleme alanının zemini her hangi bir elektrik tesisatına veya yerden ısıtma<br />
sistemine sahip mi?<br />
5
Model Dış Ölçüler İç Ölçüler Kilit FB Ağırlık Hacim<br />
y x g x d (mm) y x g x d (mm) (yaklaşık kg) (l)<br />
AKT0299DB 280 x 400 x 285 230 x 350 x 180 DB – 65 14<br />
AKT0299EL 280 x 400 x 285 230 x 350 x 180 EL – 65 14<br />
AKT0299ZK 280 x 400 x 285 230 x 350 x 180 ZK – 65 14<br />
AKT0300DB 280 x 455 x 395 230 x 405 x 290 DB 1 85 27<br />
AKT0300EL 280 x 455 x 395 230 x 405 x 290 EL 1 85 27<br />
AKT0300ZK 280 x 455 x 395 230 x 405 x 290 ZK 1 85 27<br />
AKT0400DB 380 x 455 x 395 330 x 405 x 290 DB 1 100 39<br />
AKT0400EL 380 x 455 x 395 330 x 405 x 290 EL 1 100 39<br />
AKT0400ZK 380 x 455 x 395 330 x 405 x 290 ZK 1 100 39<br />
AKT0600DB 550 x 455 x 395 500 x 405 x 290 DB 1 130 59<br />
AKT0600EL 550 x 455 x 395 500 x 405 x 290 EL 1 130 59<br />
AKT0600ZK 550 x 455 x 395 500 x 405 x 290 ZK 1 130 59<br />
FB=Raf<br />
Belirtilmiş olan kasa dışı derinliği 30 mm’ lik ek demir parça ilave edilerek hesaplanmalıdır.<br />
Opsiyonlar<br />
Ek Raf (AKT0400 modeli ve sonraki modeller için)<br />
Diğer donanım ve kilit alternatifl eri, özel cila seçenekleri ve diğer ekstra özellikler için bilgi isteyiniz.<br />
Donanım Alternatifl eri – Düzenleyici Taslakları<br />
AKT0299 AKT0300 AKT0400 AKT0600<br />
6
<strong>Wertheim</strong>-Koruyucu Dolaplar AKT WG I<br />
Güvenlik Sınıfı ECB-S: WG I, VdS: WG I, VSÖ: EN 1<br />
Sigorta Bedel<br />
Limiti<br />
Özel Sektör Kullanımı İçin 65.000 EUR<br />
Ticari Kullanım İçin 20.000 EUR<br />
Bir hırsızlık alarm sistemine sahip olunması durumunda sigorta bedeli iki katına çıkmaktadır.<br />
Kapı Menteşesi<br />
Kilit Çeşitleri<br />
Cila<br />
Sabitleme<br />
Sağ tarafta bulunmaktadır<br />
DB = Çift Kilit Sistemleri Cawi*) 2 Anahtar ile (Basınçlı Döküm)<br />
EL = Elektronik Kilitler Cawi Elcom 7238<br />
ZK = Sayı Kombinasyonlarına Dayalı Kilitler La Gard 3 Disk<br />
İç ve dış, RAL 7035, açık gri<br />
Tüm modeller zemine ve duvara sabitlemeye uygun biçimde<br />
tasarlanmıştır. (Sabitleme ile ilgili hususlar için bkz. Sayfa 5)<br />
*) Carl Wittkopp Kilit Sistemleri<br />
AKT0299DB<br />
AKT0300ZK<br />
DB Kilit EL Kilit ZK Kilit<br />
AKT0600EL<br />
7
Model Dış Ölçüler İç Ölçüler Kilit FB Ağırlık Hacim<br />
y x g x d (mm) y x g x d (mm) (yaklaşık kg) (l)<br />
AMT0400DB 410 x 545 x 435 360 x 495 x 310 DB 1 130 55<br />
AMT0400EL 410 x 545 x 435 360 x 495 x 310 EL 1 130 55<br />
AMT0400ZK 410 x 545 x 435 360 x 495 x 310 ZK 1 130 55<br />
AMT0600DB 590 x 545 x 435 540 x 495 x 310 DB 1 160 83<br />
AMT0600EL 590 x 545 x 435 540 x 495 x 310 EL 1 160 83<br />
AMT0600ZK 590 x 545 x 435 540 x 495 x 310 ZK 1 160 83<br />
AMT0800DB 770 x 545 x 435 720 x 495 x 310 DB 1 190 110<br />
AMT0800EL 770 x 545 x 435 720 x 495 x 310 EL 1 190 110<br />
AMT0800ZK 770 x 545 x 435 720 x 495 x 310 ZK 1 190 110<br />
AMT1000DB 950 x 545 x 435 900 x 495 x 310 DB 2 235 138<br />
AMT1000EL 950 x 545 x 435 900 x 495 x 310 EL 2 235 138<br />
AMT1000ZK 950 x 545 x 435 900 x 495 x 310 ZK 2 235 138<br />
AMT1200DB 1130 x 545 x 435 1080 x 495 x 310 DB 2 270 166<br />
AMT1200EL 1130 x 545 x 435 1080 x 495 x 310 EL 2 270 166<br />
AMT1200ZK 1130 x 545 x 435 1080 x 495 x 310 ZK 2 270 166<br />
AMT1500DB 1490 x 545 x 435 1440 x 495 x 310 DB 3 310 221<br />
AMT1500EL 1490 x 545 x 435 1440 x 495 x 310 EL 3 310 221<br />
AMT1500ZK 1490 x 545 x 435 1440 x 495 x 310 ZK 3 310 221<br />
FB = Raf<br />
Belirtilmiş olan kasa dışı derinliği 30 mm’ lik ek demir parça ilave edilerek hesaplanmalıdır.<br />
Opsiyonlar<br />
Ek Raf<br />
İç Raf, Yükseklik: 180 mm, 1 - Kapılı<br />
İç Raf, Yükseklik: 360 mm, 1 - Kapılı<br />
Diğer donanım ve kilit alternatifl eri, özel cila seçenekleri ve diğer ekstra özellikler için bilgi isteyiniz.<br />
Donanım Alternatifl eri – Düzenleyici Taslakları<br />
AMT0400 AMT0600 AMT0800 AMT1000 AMT1200 AMT1500<br />
8
<strong>Wertheim</strong>-Koruyucu Dolaplar AMT WG I<br />
Güvenlik Sınıfı ECB-S: WG I, VdS: WG I, VSÖ: EN 1<br />
Sigorta Bedel<br />
Limiti<br />
Özel Sektör Kullanımı İçin 65.000 EUR<br />
Ticari Kullanım İçin 20.000 EUR<br />
Bir hırsızlık alarm sistemine sahip olunması durumunda sigorta bedeli iki katına çıkmaktadır<br />
Kapı Menteşesi<br />
Çeşitleri<br />
Cila<br />
Sabitleme<br />
Sağ tarafta bulunmaktadır<br />
DB = Kilit Sistemleri Cawi* 2 Anahtar ile (Basınçlı Döküm)<br />
EL = Elektronik Kilitler Cawi Elcom 7238<br />
ZK = Sayı Kombinasyonlarına Dayalı Kilitler La Gard 3 Disk<br />
İç ve dış, RAL 7035, açık gri<br />
Tüm modeller zemine ve duvara sabitlemeye uygun biçimde<br />
tasarlanmıştır. (Sabitleme ile ilgili hususlar için bkz. Sayfa 5)<br />
*) Carl Wittkopp Kilit Sistemleri<br />
AMT0400EL<br />
AMT0600DB<br />
DB Kilit EL Kilit ZK Kilit<br />
AMT0800ZK<br />
9
Model Dış Ölçüler İç Ölçüler Kilit FB Ağırlık Hacim<br />
y x g x d (mm) y x g x d (mm) (yaklaşık kg) (l)<br />
AME0400DB 410 x 545 x 435 360 x 495 x 315 DB 1 150 56<br />
AME0400EL 410 x 545 x 435 360 x 495 x 315 EL 1 150 56<br />
AME0400ZK 410 x 545 x 435 360 x 495 x 315 ZK 1 150 56<br />
AME0600DB 590 x 545 x 435 540 x 495 x 315 DB 1 190 84<br />
AME0600EL 590 x 545 x 435 540 x 495 x 315 EL 1 190 84<br />
AME0600ZK 590 x 545 x 435 540 x 495 x 315 ZK 1 190 84<br />
AME0800DB 770 x 545 x 435 720 x 495 x 315 DB 1 230 112<br />
AME0800EL 770 x 545 x 435 720 x 495 x 315 EL 1 230 112<br />
AME0800ZK 770 x 545 x 435 720 x 495 x 315 ZK 1 230 112<br />
AME1000DB 950 x 545 x 435 900 x 495 x 315 DB 2 270 140<br />
AME1000EL 950 x 545 x 435 900 x 495 x 315 EL 2 270 140<br />
AME1000ZK 950 x 545 x 435 900 x 495 x 315 ZK 2 270 140<br />
AME1200DB 1130 x 545 x 435 1080 x 495 x 315 DB 2 320 168<br />
AME1200EL 1130 x 545 x 435 1080 x 495 x 315 EL 2 320 168<br />
AME1200ZK 1130 x 545 x 435 1080 x 495 x 315 ZK 2 320 168<br />
AME1500DB 1490 x 545 x 435 1440 x 495 x 315 DB 3 420 225<br />
AME1500EL 1490 x 545 x 435 1440 x 495 x 315 EL 3 420 225<br />
AME1500ZK 1490 x 545 x 435 1440 x 495 x 315 ZK 3 420 225<br />
FB = Raf<br />
Belirtilmiş olan kasa dışı derinliği 45 mm’ lik ek demir parça ilave edilerek hesaplanmalıdır.<br />
Opsiyonlar<br />
Ek Raf<br />
İç Raf, Yükseklik: 180 mm, 1 – Kapılı<br />
İç Raf, Yükseklik: 360 mm, 1 – Kapılı<br />
Diğer donanım ve kilit alternatifl eri, özel cila seçenekleri ve diğer ekstra özellikler için bilgi isteyiniz.<br />
Donanım Alternatifl eri – Düzenleyici Taslakları<br />
AME0400 AME0600 AME0800 AME1000 AME1200 AME1500<br />
10
<strong>Wertheim</strong>-Koruyucu Dolaplar AME WG I<br />
Güvenlik Sınıfı ECB-S: WG I, VdS: WG I, VSÖ: EN 1<br />
Sigorta Bedel<br />
Limiti<br />
Özel Sektör Kullanımı İçin 65.000 EUR<br />
Ticari Kullanım İçin 20.000 EUR<br />
Bir hırsızlık alarm sistemine sahip olunması durumunda sigorta bedeli iki katına çıkmaktadır<br />
Kapı Menteşesi<br />
Çeşitleri<br />
Cila<br />
Sabitleme<br />
Sağ tarafta bulunmaktadır<br />
DB = Çift Kilit Sistemleri Cawi* 2 Anahtar ile (Bakır Çinko Karışımı)<br />
EL = Elektronik Kilitler La Gard Combogard 33E<br />
ZK = Sayı Kombinasyonlarına Dayalı Kilitler La Gard 3 Disk<br />
İç ve dış, RAL 7035, antrasit gri<br />
Tüm modeller zemine ve duvara sabitlemeye uygun biçimde<br />
tasarlanmıştır. (Sabitleme ile ilgili hususlar için bkz. Sayfa 5)<br />
*) Carl Wittkopp Kilit Sistemleri<br />
AME0600EL<br />
AME1000DB<br />
DB Kilit EL Kilit ZK Kilit<br />
AME1500ZK<br />
11
Model Dış Ölçüler İç Ölçüler Kilit FB Ağırlık Hacim<br />
y x g x d (mm) y x g x d (mm) (yaklaşık kg) (l)<br />
AWS0800DB 770 x 790 x 650 720 x 740 x 525 DB 1 320 280<br />
AWS0800EL 770 x 790 x 650 720 x 740 x 525 EL 1 320 280<br />
AWS0800ZK 770 x 790 x 650 720 x 740 x 525 ZK 1 320 280<br />
AWS1000DB 950 x 790 x 650 900 x 740 x 525 DB 2 395 350<br />
AWS1000EL 950 x 790 x 650 900 x 740 x 525 EL 2 395 350<br />
AWS1000ZK 950 x 790 x 650 900 x 740 x 525 ZK 2 395 350<br />
AWS1200DB 1130 x 790 x 650 1080 x 740 x 525 DB 2 420 420<br />
AWS1200EL 1130 x 790 x 650 1080 x 740 x 525 EL 2 420 420<br />
AWS1200ZK 1130 x 790 x 650 1080 x 740 x 525 ZK 2 420 420<br />
AWS1500DB 1490 x 790 x 650 1440 x 740 x 525 DB 3 525 559<br />
AWS1500EL 1490 x 790 x 650 1440 x 740 x 525 EL 3 525 559<br />
AWS1500ZK 1490 x 790 x 650 1440 x 740 x 525 ZK 3 525 559<br />
FB = Raf<br />
Belirtilmiş olan kasa dışı derinliği 60 mm’ lik ek demir parça ilave edilerek hesaplanmalıdır.<br />
Opsiyonlar<br />
Ek Raf<br />
İç Raf, Yükseklik: 180 mm, 2 – Kapılı<br />
İç Raf, Yükseklik: 360 mm, 2 – Kapılı<br />
Diğer donanım ve kilit alternatifl eri, özel cila seçenekleri ve diğer ekstra özellikler için bilgi isteyiniz.<br />
Donanım Alternatifl eri – Düzenleyici Taslakları<br />
AWS0800 AWS1000 AWS1200 AWS1500<br />
12
<strong>Wertheim</strong>-Koruyucu Dolaplar AWS WG I<br />
Güvenlik Sınıfı ECB-S: WG I, VdS: WG I, VSÖ: EN 1<br />
Sigorta Bedel<br />
Limiti<br />
Özel Sektör Kullanım İçin 65.000 EUR<br />
Ticari Kullanım İçin 20.000 EUR<br />
Bir hırsızlık alarm sistemine sahip olunması durumunda sigorta bedeli iki katına çıkmaktadır<br />
Kapı Menteşesi<br />
Kilit Çeşitleri<br />
Cila<br />
Sabitleme<br />
Sağ tarafta bulunmaktadır<br />
DB = Çift Kilit Sistemleri Cawi* 2 Anahtar ile (Basınçlı Döküm)<br />
EL = Elektronik Kilitler Cawi Elcom 7238<br />
ZK = Sayı Kombinasyonlarına Dayalı Kilitler La Gard 3 Disk<br />
İç ve dış, RAL 7035, açık gri<br />
Tüm modeller zemine ve duvara sabitlemeye uygun biçimde<br />
tasarlanmıştır. (Sabitleme ile ilgili hususlar için bkz. Sayfa 5)<br />
*) Carl Wittkopp Kilit Sistemleri<br />
AWS1500DB<br />
AWS0800ZK<br />
DB Kilit EL Kilit ZK Kilit<br />
AWS1200EL<br />
13
Model Dış Ölçüler İç Ölçüler Kilit FB Ağırlık Hacim<br />
y x g x d (mm) y x g x d (mm) (yaklaşık kg) (l)<br />
BMT0400DB 410 x 545 x 435 360 x 495 x 310 DB 1 135 55<br />
BMT0400EL 410 x 545 x 435 360 x 495 x 310 EL 1 135 55<br />
BMT0400ZK 410 x 545 x 435 360 x 495 x 310 ZK 1 135 55<br />
BMT0600DB 590 x 545 x 435 540 x 495 x 310 DB 1 175 83<br />
BMT0600EL 590 x 545 x 435 540 x 495 x 310 EL 1 175 83<br />
BMT0600ZK 590 x 545 x 435 540 x 495 x 310 ZK 1 175 83<br />
BMT0800DB 770 x 545 x 435 720 x 495 x 310 DB 1 215 110<br />
BMT0800EL 770 x 545 x 435 720 x 495 x 310 EL 1 215 110<br />
BMT0800ZK 770 x 545 x 435 720 x 495 x 310 ZK 1 215 110<br />
BMT1000DB 950 x 545 x 435 900 x 495 x 310 DB 2 260 138<br />
BMT1000EL 950 x 545 x 435 900 x 495 x 310 EL 2 260 138<br />
BMT1000ZK 950 x 545 x 435 900 x 495 x 310 ZK 2 260 138<br />
BMT1200DB 1130 x 545 x 435 1080 x 495 x 310 DB 2 290 166<br />
BMT1200EL 1130 x 545 x 435 1080 x 495 x 310 EL 2 290 166<br />
BMT1200ZK 1130 x 545 x 435 1080 x 495 x 310 ZK 2 290 166<br />
BMT1500DB 1490 x 545 x 435 1440 x 495 x 310 DB 3 405 221<br />
BMT1500EL 1490 x 545 x 435 1440 x 495 x 310 EL 3 405 221<br />
BMT1500ZK 1490 x 545 x 435 1440 x 495 x 310 ZK 3 405 221<br />
FB = Raf<br />
Belirtilmiş olan kasa dışı derinliği 30 mm’ lik ek demir parça ilave edilerek hesaplanmalıdır.<br />
Opsiyonlar<br />
Ek Raf<br />
İç Raf, Yükseklik: 180 mm, 1 – Kapılı<br />
İç Raf, Yükseklik: 360 mm, 1 – Kapılı<br />
Diğer donanım ve kilit alternatifl eri, özel cila seçenekleri ve diğer ekstra özellikler için bilgi isteyiniz.<br />
Donanım Alternatifl eri – Düzenleyici Taslakları<br />
BMT0400 BMT0600 BMT0800 BMT1000 BMT1200 BMT1500<br />
14
<strong>Wertheim</strong>-Koruyucu Dolaplar BMT WG II<br />
Güvenlik Sınıfı ECB-S: WG II, VdS: WG II, VSÖ: EN 2<br />
Sigorta Bedel<br />
Limiti<br />
Özel Sektör Kullanımı İçin 100.000 EURO<br />
Ticari Kullanım İçin 50.000 EURO<br />
Bir hırsızlık alarm sistemine sahip olunması durumunda sigorta bedeli iki katına çıkmaktadır<br />
Kapı Menteşesi<br />
Kilit Çeşitleri<br />
Cila<br />
Sabitleme<br />
Sağ tarafta bulunmaktadır<br />
DB = Çift Kilit Sistemleri Cawi* 2 Anahtar ile (Basınçlı Döküm)<br />
EL = Elektronik Kilitler Cawi Elcom 7238<br />
ZK = Sayı Kombinasyonlarına Dayalı Kilitler La Gard 3 Disk<br />
İç ve dış, RAL 7035, açık gri<br />
Tüm modeller zemine ve duvara sabitlemeye uygun biçimde<br />
tasarlanmıştır. (Sabitleme ile ilgili hususlar için bkz. Sayfa 5)<br />
*) Carl Wittkopp Kilit Sistemleri<br />
BMT0800ZK<br />
BMT1000DB<br />
DB Kilit EL Kilit ZK Kilit<br />
BMT1200EL<br />
15
Model Dış Ölçüler İç Ölçüler Kilit FB Ağırlık Hacim<br />
y x g x d (mm) y x g x d (mm) (yaklaşık kg) (l)<br />
BWS0800DB 770 x 790 x 650 720 x 740 x 525 DB 1 380 280<br />
BWS0800EL 770 x 790 x 650 720 x 740 x 525 EL 1 380 280<br />
BWS0800ZK 770 x 790 x 650 720 x 740 x 525 ZK 1 380 280<br />
BWS1000DB 950 x 790 x 650 900 x 740 x 525 DB 2 445 350<br />
BWS1000EL 950 x 790 x 650 900 x 740 x 525 EL 2 445 350<br />
BWS1000ZK 950 x 790 x 650 900 x 740 x 525 ZK 2 445 350<br />
BWS1200DB 1130 x 790 x 650 1080 x 740 x 525 DB 2 505 420<br />
BWS1200EL 1130 x 790 x 650 1080 x 740 x 525 EL 2 505 420<br />
BWS1200ZK 1130 x 790 x 650 1080 x 740 x 525 ZK 2 505 420<br />
BWS1500DB 1490 x 790 x 650 1440 x 740 x 525 DB 3 595 559<br />
BWS1500EL 1490 x 790 x 650 1440 x 740 x 525 EL 3 595 559<br />
BWS1500ZK 1490 x 790 x 650 1440 x 740 x 525 ZK 3 595 559<br />
FB = Raf<br />
Belirtilmiş olan kasa dışı derinliği 60 mm’ lik ek demir parça ilave edilerek hesaplanmalıdır.<br />
Opsiyonlar<br />
Ek Raf<br />
İç Raf, Yükseklik: 180 mm, 2 – Kapılı<br />
İç Raf, Yükseklik: 360 mm, 2 – Kapılı<br />
Diğer donanım ve kilit alternatifl eri, özel cila seçenekleri ve diğer ekstra özellikler için bilgi isteyiniz.<br />
Donanım Alternatifl eri – Düzenleyici Taslakları<br />
BWS0800 BWS1000 BWS1200 BWS1500<br />
16
<strong>Wertheim</strong>-Koruyucu Dolaplar BWS WG II<br />
Güvenlik Sınıfı ECB-S: WG II, VdS: WG II, VSÖ: EN 2<br />
Sigorta Bedel<br />
Limiti<br />
Özel Sektör Kullanımı İçin 100.000 EURO<br />
Ticari Kullanım İçin 50.000 EURO<br />
Bir hırsızlık alarm sistemine sahip olunması durumunda sigorta bedeli iki katına çıkmaktadır<br />
Kapı Menteşesi<br />
Kilit Çeşitleri<br />
Cila<br />
Sabitleme<br />
Sağ tarafta bulunmaktadır<br />
DB = Çift Kilit Sistemleri Cawi* 2 Anahtar ile (Basınçlı Döküm)<br />
EL = Elektronik Kilitler Cawi Elcom 7238<br />
ZK = Sayı Kombinasyonlarına Dayalı Kilitler La Gard 3 Disk<br />
İç ve dış, RAL 7035, açık gri<br />
Tüm modeller zemine ve duvara sabitlemeye uygun biçimde<br />
tasarlanmıştır. (Sabitleme ile ilgili hususlar için bkz. Sayfa 5)<br />
*) Carl Wittkopp Kilit Sistemleri<br />
BWS1000EL<br />
BWS1200DB<br />
DB Kilit EL Kilit ZK Kilit<br />
BWS1500ZK<br />
17
Model Dış Ölçüler İç Ölçüler Kilit FB Ağırlık Hacim<br />
y x g x d (mm) y x g x d (mm) (yaklaşık kg) (l)<br />
CWH0600DB 620 x 575 x 470 540 x 495 x 310 DB 1 280 83<br />
CWH0600EL 620 x 575 x 470 540 x 495 x 310 EL 1 280 83<br />
CWH0600ZK 620 x 575 x 470 540 x 495 x 310 ZK 1 280 83<br />
CWH0800DB 800 x 575 x 470 720 x 495 x 310 DB 1 335 110<br />
CWH0800EL 800 x 575 x 470 720 x 495 x 310 EL 1 335 110<br />
CWH0800ZK 800 x 575 x 470 720 x 495 x 310 ZK 1 335 110<br />
CWH1000DB 980 x 575 x 470 900 x 495 x 310 DB 2 400 138<br />
CWH1000EL 980 x 575 x 470 900 x 495 x 310 EL 2 400 138<br />
CWH1000ZK 980 x 575 x 470 900 x 495 x 310 ZK 2 400 138<br />
CWH1200DB 1160 x 735 x 530 1080 x 655 x 370 DB 2 580 262<br />
CWH1200EL 1160 x 735 x 530 1080 x 655 x 370 EL 2 580 262<br />
CWH1200ZK 1160 x 735 x 530 1080 x 655 x 370 ZK 2 580 262<br />
CWH1500DB 1520 x 735 x 530 1440 x 655 x 370 DB 3 735 350<br />
CWH1500EL 1520 x 735 x 530 1440 x 655 x 370 EL 3 735 350<br />
CWH1500ZK 1520 x 735 x 530 1440 x 655 x 370 ZK 3 735 350<br />
FB = Raf<br />
Belirtilmiş olan kasa dışı derinliği 60 mm’ lik ek demir parça ilave edilerek hesaplanmalıdır.<br />
Opsiyonlar<br />
Ek Raf (CWH0600 – CWH1000 Arası Modeller)<br />
Ek Raf (CWH1200 – CWH1500 Arası Modeller)<br />
İç Raf, Yükseklik: 180 mm, 1 – Kapılı (CWH0600 – CWH1000 Arası Modeller)<br />
İç Raf, Yükseklik: 180 mm, 1 – Kapılı (CWH1200 – CWH1500 Arası Modeller)<br />
İç Raf, Yükseklik: 360 mm, 1 – Kapılı (CWH0600 – CWH1000 Arası Modeller)<br />
İç Raf, Yükseklik: 360 mm, 1 – Kapılı (CWH1200 – CWH1500 Arası Modeller)<br />
Diğer donanım ve kilit alternatifl eri, özel cila seçenekleri ve diğer ekstra özellikler için bilgi isteyiniz.<br />
Donanım Alternatifl eri – Düzenleyici Taslakları<br />
CWH0600 CWH0800 CWH1000 CWH1200 CWH1500<br />
18
<strong>Wertheim</strong>-Koruyucu Dolaplar CWH WG III<br />
Güvenlik Sınıfı ECB-S: WG III, VdS: WG III, VSÖ: EN 3<br />
Sigorta Bedel<br />
Limiti<br />
Özel Sektör Kullanımı İçin 200.000 EURO<br />
Ticari Kullanım İçin 100.000 EURO<br />
Bir hırsızlık alarm sistemine sahip olunması durumunda sigorta bedeli iki katına çıkmaktadır<br />
Kapı Menteşesi<br />
Kilit Çeşitleri<br />
Cila<br />
Sabitleme<br />
Sağ tarafta bulunmaktadır<br />
DB = Çift Kilit Sistemleri S&G Yeri Değiştirilebilir 2 Anahtar ile<br />
EL = Elektronik Kilitler La Gard Combogard 33E<br />
ZK = Kombinasyonlarına Dayalı Kilitler La Gard 3 Disk<br />
İç ve dış, RAL 7035, açık gri<br />
Tüm modeller zemine ve duvara sabitlemeye uygun biçimde<br />
tasarlanmıştır. (Sabitleme ile ilgili hususlar için bkz. Sayfa 5)<br />
*) Carl Wittkopp Kilit Sistemleri<br />
CWH0600DB<br />
CWH0800EL<br />
DB Kilit EL Kilit ZK Kilit<br />
CWH1200ZK<br />
19
Model Dış Ölçüler İç Ölçüler Kilit FB Ağırlık Hacim<br />
y x g x d (mm) y x g x d (mm) (yaklaşık kg) (l)<br />
AMS0400DB 410 x 510 x 380 360 x 460 x 295 DB 1 50 49<br />
AMS0400EL 410 x 510 x 380 360 x 460 x 295 EL 1 50 49<br />
AMS0400ZK 410 x 510 x 380 360 x 460 x 295 ZK 1 50 49<br />
AMS0401DB 410 x 510 x 230 360 x 460 x 145 DB 1 45 24<br />
AMS0401EL 410 x 510 x 230 360 x 460 x 145 EL 1 45 24<br />
AMS0401ZK 410 x 510 x 230 360 x 460 x 145 ZK 1 45 24<br />
AMS0600DB 590 x 510 x 380 540 x 460 x 295 DB 1 65 73<br />
AMS0600EL 590 x 510 x 380 540 x 460 x 295 EL 1 65 73<br />
AMS0600ZK 590 x 510 x 380 540 x 460 x 295 ZK 1 65 73<br />
AMS0601DB 590 x 510 x 230 540 x 460 x 145 DB 1 60 36<br />
AMS0601EL 590 x 510 x 230 540 x 460 x 145 EL 1 60 36<br />
AMS0601ZK 590 x 510 x 230 540 x 460 x 145 ZK 1 60 36<br />
AMS0800DB 770 x 510 x 380 720 x 460 x 295 DB 1 80 98<br />
AMS0800EL 770 x 510 x 380 720 x 460 x 295 EL 1 80 98<br />
AMS0800ZK 770 x 510 x 380 720 x 460 x 295 ZK 1 80 98<br />
AMS0801DB 770 x 510 x 230 720 x 460 x 145 DB 1 70 48<br />
AMS0801EL 770 x 510 x 230 720 x 460 x 145 EL 1 70 48<br />
AMS0801ZK 770 x 510 x 230 720 x 460 x 145 ZK 1 70 48<br />
AMS1000DB 950 x 510 x 380 900 x 460 x 295 DB 2 95 122<br />
AMS1000EL 950 x 510 x 380 900 x 460 x 295 EL 2 95 122<br />
AMS1000ZK 950 x 510 x 380 900 x 460 x 295 ZK 2 95 122<br />
AMS1001DB 950 x 510 x 230 900 x 460 x 145 DB 2 85 60<br />
AMS1001EL 950 x 510 x 230 900 x 460 x 145 EL 2 85 60<br />
AMS1001ZK 950 x 510 x 230 900 x 460 x 145 ZK 2 85 60<br />
FB = Raf<br />
Belirtilmiş olan kasa dışı derinliği 10 mm’ lik ek demir parça ilave edilerek hesaplanmalıdır.<br />
Opsiyonlar<br />
Ek Raf (AMS0400, AMS0600, AMS0800, AMS1000 Modellerinde)<br />
Ek Raf (AMS0401, AMS0601, AMS0801, AMS1001 Modellerinde)<br />
İç Raf, Yükseklik: 180 mm, 1 – Kapılı (Sadece AMS0600, AMS0800, AMS1000 Modellerinde)<br />
Arka Duvar için Çelik Kaplama Koruyucu (AMS0400, AMS0401 Modellerinde)<br />
Arka Duvar için Çelik Kaplama Koruyucu (AMS0600, AMS0601 Modellerinde)<br />
Arka Duvar için Çelik Kaplama Koruyucu (AMS0800, AMS0801 Modellerinde)<br />
Arka Duvar için Çelik Kaplama Koruyucu (AMS1000, AMS1001 Modellerinde)<br />
Diğer donanım ve kilit alternatifl eri, özel cila seçenekleri ve diğer ekstra özellikler için bilgi isteyiniz.<br />
Donanım Alternatifl eri – Düzenleyici Taslakları<br />
AMS0400 AMS0600 AMS0800 AMS1000<br />
20
<strong>Wertheim</strong>-Duvar Kasaları AMS WG I<br />
Güvenlik Sınıfı ECB-S: WG I, VdS: WG I, VSÖ: EN 1<br />
Sigorta Bedel<br />
Limiti<br />
Özel Sektör Kullanımı İçin 65.000 EURO<br />
Ticari Kullanım İçin 20.000 EURO<br />
Bir hırsızlık alarm sistemine sahip olunması durumunda sigorta bedeli iki katına çıkmaktadır<br />
Kapı Menteşesi<br />
Kilit Çeşitleri<br />
Cila<br />
Not<br />
Sağ tarafta bulunmaktadır<br />
DB = Çift Kilit Sistemleri Cawi* 2 Anahtar ile (Basınçlı Döküm)<br />
EL = Elektronik Kilitler Cawi Elcom 7238<br />
ZK = Sayı Kombinasyonlarına Dayalı Kilitler La Gard 3 Disk<br />
İç ve dış, RAL 7035, açık gri<br />
AMS0401, AMS0601, AMS0801, AMS 1001 modelleri<br />
düzenleyici derinliği sunmamaktadır<br />
*) Carl Wittkopp Kilit Sistemleri<br />
AMS0600DB<br />
AMS0401EL<br />
DB Kilit EL Kilit ZK Kilit<br />
AMS1000ZK<br />
21
Duvar kasalari montaji ile ilgili esaslar<br />
Duvar kasası her yüzeyiyle minimum<br />
10 cm’ lik beton ile çevrili<br />
olacak biçimde monte edilmelidir.<br />
Kasa, çelik kaplama koruyucu<br />
donanımına sahip ise derinlikte<br />
istenilen beton kalınlığının altında<br />
kalınabilir. Bununla birlikte belirtilen<br />
duvar açma derinliği de minimum<br />
duvar kalınlığına tekabül eder.<br />
En düşük Duvar Açıklığı<br />
Model RWP* RWP*<br />
ile Birlikte<br />
Olmadan<br />
AMS 0400 61 x 71 x 39 61 x 71 x 48<br />
AMS 0401 61 x 71 x 24 61 x 71 x 33<br />
AMS 0600 79 x 71 x 39 79 x 71 x 48<br />
AMS 0601 79 x 71 x 24 79 x 71 x 33<br />
AMS 0800 97 x 71 x 39 97 x 71 x 48<br />
AMS 0801 97 x 71 x 24 97 x 71 x 33<br />
AMS 1000 115 x 71 x 39 115 x 71 x 48<br />
AMS 1001 115 x 71 x 24 115 x 71 x 33<br />
*RWP = Arka Duvar için Çelik Kaplama Koruyucu –<br />
Yükseklik x Genişlik x Derinlik<br />
ile Birlikte<br />
RWP<br />
Olmadan<br />
RWP<br />
Duvar kasası, açılan montaj<br />
yerinin ortasına sabitlenmelidir.<br />
Bu hususta dikkat edilmesi gereken,<br />
kasa duvarları ile yapı duvarı<br />
arasında en az 10 cm’ lik bir mesafe<br />
bulunmasıdır.<br />
Dikkat edilecek diğer hususlar:<br />
Kapı açılış yönüne dikkat edilmelidir.<br />
Ön yüzey, çevreleyen yapı duvarı<br />
ile aynı hizada bulunmalıdır.<br />
Kasanın yatay ve dikey pozisyonu<br />
– açık kapı her pozisyonda durabilmeli<br />
ve kapanırken kenarlara<br />
sürtünmemelidir. Kilit mekanizması<br />
kolay bir şekilde çalışmalıdır.<br />
İç duvarların betonun ağırlığı ile<br />
içeriye doğru baskılanmasını en aza<br />
indirmek amacıyla raf, orta noktaya<br />
monte edilmeli ve çakılmalıdır.<br />
Ön yüzey plastik bir levha ile<br />
korunmalıdır.<br />
Beton kalıbı, kasanın ön yüzeyi<br />
beton dolgusu ile aynı düzlemde<br />
bulunacak şekilde yerleştirilmedir.<br />
B 400 Betonu hazırlanmalıdır.<br />
Hazırlama Talimatı<br />
Malzemeler:<br />
2 parça yıkanmış gravye/çakıl<br />
0-12 mm.<br />
1 parça Portland Çimentosu<br />
(Örn.: PZ 375).<br />
Standart mukavemet (RK) = yeterli<br />
beton yumuşaklığı sağlanması için<br />
ihtiyaç duyulan miktarda su. Bu<br />
mukavemete sahip beton döküm<br />
esnasında hafi f akıcı olmaktadır.<br />
Hazırlanış:<br />
Çakıl ve çimento bir karıştırıcıda kuru<br />
bir şekilde karıştırılır. Sonrasında,<br />
istenilen mukavemete ulaşılıncaya<br />
dek karışıma yavaşça su ilave<br />
edilir. Yaklaşık 3 dakika karıştırma<br />
işlemine devam edilir.<br />
Dolum<br />
Beton hazırlanmış olan döküm<br />
kalıbına doldurulur. Karıştırılarak<br />
ve beton kalıbına uygulanan hafi f<br />
çekiç darbeleri yardımıyla boşluklar<br />
kalmaması için beton sıkılaştırılır.<br />
Kalıp en erken 48 saat sonra olmak<br />
üzere çıkartılır.<br />
Kasa, kalan beton parçacıklarından<br />
temizlenmelidir. Kasa, kapısı açık<br />
bir şekilde kurumaya bırakılır.<br />
Kullanım Tarzı ile Koruma:<br />
Kasanın montaj yeri kontrolden<br />
geçmemiş bir alan ise, kapı 900 açık<br />
pozisyonda yerinden çıkarılıp daha<br />
güvenli bir yerde muhafaza edilebilir.<br />
Bunun için, kapı menteşesinin<br />
yukarı bölümündeki vidaların ikisi<br />
de gevşetilir ve küçük madeni levha<br />
(Kapının yerinden çıkmaması için<br />
oluşturulmuş güvenlik düzeneği)<br />
aşağı doğru itilir. Sonrasında, kapı<br />
yaklaşık 10 mm yükseğe kaldırılır<br />
ve çerçevesinden öne doğru<br />
çıkarılır. Dikkat: Kapı, kasanın<br />
toplam ağırlığının yaklaşık %80’ i<br />
ağırlığındadır.<br />
Kapı kuruma sonrası yeniden yerine<br />
asılır veya kapatılır. Gerektiğinde,<br />
kapı menteşeleri bir kaç damla<br />
bisiklet yağı ile yağlanır.<br />
İpuçları<br />
Montaj yeri yüksekliği kilit sistemi<br />
kullanımını kolaylaştıracak biçimde<br />
seçilmelidir.<br />
Dış duvarlara yapılan montajlarda,<br />
buhardan kaynaklı su oluşumunu<br />
önlemek amacıyla, kasada yeterli<br />
ısı yalıtımının sağlanmasına dikkat<br />
edilmelidir. (Örn. 3 cm Polistrol<br />
İlavesi).<br />
Baca duvarları, kasa montajı için<br />
uygun alanlar değillerdir.<br />
Duvar kasalarının montajı için en uygun<br />
alanlar merdivenlerin altları olup<br />
montaj için yeterli duvar kalınlığına.<br />
Duvarlara sonradan uygulanan lokal<br />
inşa (kalınlaştırma) çalışmaları,<br />
alanın kasa montajı için yeterliliğini<br />
sağlayabilmektedir.<br />
Tavsiye: Lokal duvar inşalarında<br />
çepeçevre 20 cm B 400 Betonu<br />
öngörülmektedir.<br />
Duvar kasalarının baş kısımları<br />
ağırlıklıdır. Montajı yapılmamış<br />
bir kasa açılışı sırasında devrilme<br />
tehlikesi taşımaktadır.<br />
22
Nakliye Kontrol Listesi<br />
Sorunsuz bir teslim ve montaj süreci için lütfen aşağıda belirtilmiş bir kaç hususa<br />
dikkat ediniz:<br />
Bina Dışı Nakliye<br />
Giriş kat mı? Yüksek kat mı?<br />
Kat sayısı, yüksek katlara nakliye kaldırma tezgâhı kullanılarak yapılabilir mi?<br />
Park imkânları mevcut mu?<br />
Yükleme tahtası mevcut mu?<br />
Forklift mevcut mu?<br />
Aracın en iyi şekilde yanaşabilme imkânı mevcut mu?<br />
Bina İçi Nakliye<br />
Montaj yeri bodrum katta mı?<br />
Montaj yeri depoda mı?<br />
Montaj yeri yüksek bir katta mı?<br />
Uygun ölçülere ve taşıma kuvvetine sahip bir asansör mevcut mu?<br />
Kapıların genişlikleri ve yükseklikleri yeterli mi?<br />
Merdivenler üzerinden taşıma gerekli mi?<br />
Evet ise, kaç merdiven çıkılacak ve merdiven genişlikleri yeterli mi?<br />
Hangi merdiven türü ve hangi merdiven malzemesi kullanılmıştır?<br />
(Beton, Ağaç, Halı, PVC, Mermer/Taş)<br />
Boyunduruk<br />
Yüksekliği<br />
Merdiven Genişliği<br />
Merdiven Genişliği<br />
Boyunduruk<br />
Yüksekliği<br />
Merdiven Genişliği<br />
1. Destek kolonu olmayan<br />
düz merdiven<br />
2. Destek kolonu olan<br />
düz merdiven<br />
3. 90°’lik dönme açısına<br />
sahip merdiven<br />
Merdiven Gen şl ği<br />
Merdiven boşluğu derinliği<br />
Merdiven<br />
boşluğu derinl ği<br />
Merdiven Genişliği<br />
Basamak takozları<br />
ve Merdanaler<br />
Boyunduruk<br />
Yüksekliği<br />
Merdiven boşluğu derinliği<br />
4. 180°’lik açıya sahip<br />
döner merdiven<br />
5. 90° açılı boşluğa<br />
sahip erdiven<br />
6. 180° açılı boşluğa<br />
sahip merdiven<br />
Montaj Yeri<br />
Nakliye yolunun / montaj yerinin yük taşıma kapasitesi kasa ağırlığı için yeterli mi?<br />
Yönetmeliğe uygun sabitleme için yeterli boyutlara sahip çelikli beton tavan / duvar mevcut mu?<br />
Sabitleme alanının zemini her hangi bir elektrik tesisatına veya yerden ısıtma sistemine sahip mi?<br />
23
TAHIL Dış Tic. Ltd.Şti.<br />
Altayçeşme Mah. Tunç Sokak NO: 24/7<br />
34843 - Maltepe / İstanbul / Türkiye<br />
TeI: +9 0216 442 71 15<br />
Faks: +9 0216 442 71 21<br />
Gsm: +9 0532 394 56 03<br />
e-mail: cem.tahil@tahil.com.tr<br />
Web: www.tahil.com.tr
Dili değiştir
