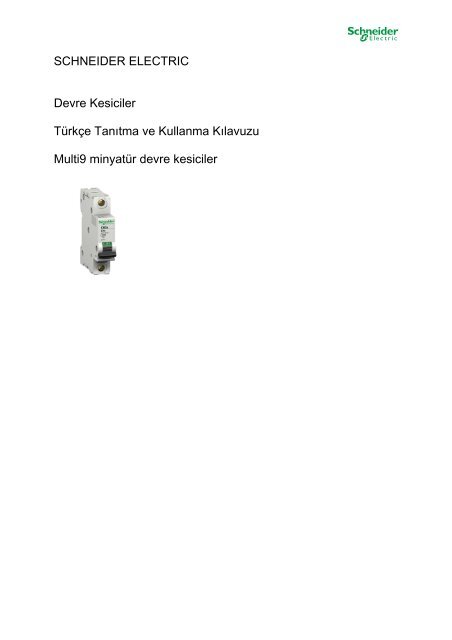

SCHNEIDER ELECTRICDevre KesicilerTürkçe Tanıtma ve Kullanma KılavuzuMulti9 minyatür devre kesiciler

Minyatür Devre KesiciÜrün Özellikleriyle ilgili Bilgiler:Minyatür devre kesici, aşırı yük ya da kısa devre durumlarında devreyi otomatik olarak açan biranahtarlarma elemanı ve açma biriminden oluşmaktadır. Böylelikle, devre kesici, beslediği yöndekidevreleri aşırı yük ya da kısa devrelere karşı korumaktadır. İzolasyon hatalarına karşı koruma, bileşikya da ayrıca kullanılacak bir kaçak akım koruma rölesi ile sağlanabilir. Devre kesici aynı zamandakontrol ve ayırma fonksiyonlarını da sağlayabilir.• Aşırı yüklenme durumunda devreyi kesme• Kısadevre durumunda devreyi kesme• Anma işletme koşullarında çalışma• Devrelerin enerjilendirilmesi ve yül altında enerjisinin kesilmesi• Enerji sürekliliğini sağlamaMinyatür Devre Kesici Manyetik Açma Eğrilerit• B eğrisi:o Açma : In x 3~5 (IEC 60898)o Generatörler ve uzun kablo hatlarındaB C D MA3..5 10..145..10 12xIn• C eğrisi:o Açma : In x 5~10 (IEC 60898)o Genel devre koruması, priz, aydınlatma, vs..• D ve K eğrisi:o Açma : In x 10~14 (IEC 60947.2)o Transformatör, motor, vs..• MA eğrisi:o Açma : In x 12 (IEC 60947.2)o Özel devrelerin ve güçlü motorların korumasıMinyatür Devre Kesici sahip olduğu standartlar• IEC 60898 (EN60898), uzman olmayan kişilerin kullanımına açık panolarda• IEC60947, iş merkezi, tarım, endüstriyel ve ticari bina uygulamalarında yetkili kişilerinkullanımındaMinyatür devre kesici seçimiSeçim kriterleri:• Kullanım:o Teknik olmayan kişilerin ulaşımına açık panolarda IEC/EN 60898 standardıo İş merkezi, tarım, endüstriyel ve ticari bina uygulamalarında IEC 947 (IEC60947)standardını taşıyan ürünler• Ürün seçilecek kısımdaki şebeke bilgileri:o Topraklama sistemleri (TT, TN, IT)o Devre kesicinin yerleştirildiği yerdeki kısa devre akımı, devre kesicinin kesmekapasitesinden az olmalıdır.o Nominal şebeke gerilimi• Korunacak devrenin bilgileri:o Devre kesicinin açma eğrisio Yükün gerektirdiği kutup sayısı

Minyatür devre kesici teknik özellikleri• Anma gerilimi (Ue): 440 V AC• Darbe gerilimi (Uimp): 6 kV• İzolasyon gerilimi (Ui): 500 V AC• Hızlı kapanan kontaklar: bazı yüklerin çektiği yüksek akımları daha iyi kontrol altına alır.• İşlem çevrim sayısı (O-C): 20.000• Ağırlıklar (g): 1P: 120, 2P: 240, 3P:360, 4P:480• Boyutlar (genişlik x yükseklik x derinlik mm): 18 x N (kutup sayısı) x 81 x 70• Çevreo Tropik çevre koşulları: işlem 2 (bağıl nem: %95, 55 0 C’de) IEC 60068-1’e göreKoruma seviyesi- gövde: IP 40- terminal : IP 20o Çalışma sıcaklığı: -5 0 C ~ +60 0 Co Depolama sıcaklığı: -40 0 C ~ +100 0 C• Bağlantı:o 16 mm 2 bükülebilir veya 25 mm 2 düz kabloyla 25A’e kadaro 25 mm 2 bükülebilir veya 35 mm 2 düz kabloyla 32A – 63A’e kadar

Minyatür devre kesici bağlantı şemasıMinyatür devre kesici bağlantısı ve montajı tüketicinin kendisi veya yetkin bir elektrikçi tarafındanyapılabilir.1 kutuplu devre kesici2 kutuplu devre kesici3 kutuplu devre kesici4 kutuplu devre kesici

Minyatür Devre Kesici boyutlarıMinyatür Devre Kesici montajıAdım 1 – Devre kesicinin arkasındaki klips dışarı doğru çekilir.Adım 2 – Devre kesici önce alt tarafı daha sonra üst tarafından DIN raya oturtulur.

Adım 3 – Devre kesici DIN raya oturtulduktan sonra klips içeri doğru itilerek devre kesicinin sağlam birşekilde raya sabitlenmesi sağlanır.Adım 4 – Devre kesici montajı tamamlandıktan sonra kontakları kapatıp enerji akışını sağlamak içinmandal yukarı doğru çekilerek ON durumuna getirilir.Minyatür Devre Kesici bakım, onarım ve kullanımında dikkat edilmesi gerekenhususlar• Nemli ve tozlu ortamlarda minyatür devre kesicinin kontaklarında yapışma olmaması içinmutlaka bir muhafaza (sigorta kutusu veya pano) içerisinde kullanılmalıdır.• Profesyönellik gerektirmez, her türlü yetkili veya yetkisiz kişiler tarafından kullanılabilir.Yetkisiz kişilerin kullanımını kısıtlamak için minyatür devre kesicinin bulunduğu pano veyasigorta kutusu kilitlenebilir. Ayrıca özel devreleri koruyan devre kesicilerin mandalı özel bir kilitsistemiyle kilitlenebilir.• Kullanım sırasında elektrik akışı olduğu durumda devre kesicinin kablo bağlantı terminallerineve kablo giriş çıkışlarına temas edilmemelidir, çarpılmaya sebep olabilir.• Devre kesici su ile temas etmemelidir. Su ile temas etme riski olan durumlarda IP seviyesiyüksek bir muhafaza içerisinde kullanılmalıdır.• Terminal vidaları iyice sıkılmalıdır. Isınan kablonun gevşeyip çıkması durumunda istenmeyenelektrik kazaları veya gerilim yükselmeleri yaşanabilir.• Minyatür devre kesicinin sürekli açması durumunda tesisatta bir kısa devre veya aşırıyüklenme söz konusudur. Bu durumda izolasyon ve yük dağılımının kontrolü için elektrikçinizebaşvurunuz.Minyatür Devre Kesici taşıma ve nakliyesinde dikkat edilecek hususlarDevre Kesici , üretici firma tarafından en uygun şekilde ambalajlanmış olup orijinal ambalajındataşınmasına özen gösterilmelidir. Bunun dışında taşıma ile ilgili özel bir önlem bulunmamaktadır.Depolama sıcaklığı: -40 0 C ~ +100 0 CPeriyodik bakımMinyatür devre kesiciler 5 yılda bir periyodik bakım gerektirir. Periyodik bakım yetkin bir elektrikçitarafından yapılabilir.

SERVİS İSTASYONLARINI GÖSTERİR LİSTEİTHALATÇI FİRMA:Ünvanı:SCHNEIDER ELEKTRİK SAN. VE TİC. A.Ş.Adresi:İZMİR ANKARA YOLU 25. KM. KEMALPAŞA İZMİRTel/Faks 0232 877 04 41 - 0232 877 01 11Hizmet kapsam: TS 12831 – ANAHTARLAMA VE KONTROL CİHAZLARI İÇİN - KURALLARSTANDARDINA UYGUN SCHNEIDER ELEKTRİK SAN. VE TİC. A.Ş. YETKİLİ SERVİSİYetkili Servis İstasyonunun:SıraÜnvanı Hizmet Yeri Adresi Tel/FaksNo1. SCHNEIDER ELEKTRİKSAN. VE TİC. A.Ş.ABDURRAHMAN GAZİ MH.EBUBEKİR CD. NO:47SAMANDIRA-İSTANBUL0 216 564 75 750 216 564 75 55Schneider Elektrik Sanayi ve Ticaret A. Ş.Bayraktar Sokak, No:9Küçükbakkalköy, İstanbulTel: 0216 655 88 88Faks: 0216 655 87 87www.schneider-electric.com.trSchneider Elektrik Müşlteri Destek MerkeziTel: 444 30 30Faks: 0216 655 88 29e-posta: TR-Hotline@schneider-electric.com
