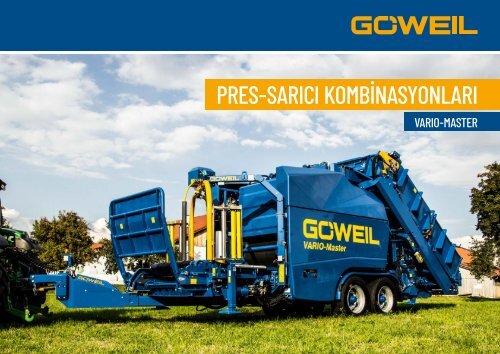

PRES-SARICI KOMBİNASYONLARI<br />

VARIO-MASTER


GÖWEIL<br />

MASCHINENBAU GMBH<br />

GÖWEIL, 1988 yılından bu yana balya sarma ve presleme teknolojisi alanında en yüksek kaliteli ürün yelpazesini temsil etmektedir.<br />

Diğer temel uzmanlık alanları arasında balya parçalama ve taşıma ekipmanlarının, yükseğe devirme kepçelerinin ve<br />

bıçak bileyicilerin üretimi yer almaktadır.<br />

EN ÜST DÜZEYDE MAKINE MÜHENDISLIĞI<br />

Tarım ve endüstriye yönelik profesyonel çözümler<br />

Son derece yüksek ihracat payı sayesinde GÖWEIL makineleri sadece Avrupa'da<br />

değil tüm dünyada bilinmekte ve kullanılmaktadır.<br />

Şirket başlangıçta tarım makinelerinin üretiminde uzmanlaşmıştır. Ancak makineler<br />

günümüzde endüstriyel alanda da kullanılmaktadır.<br />

GÖWEIL şirketinin dört karakteristik özelliği:<br />

KALİTE.<br />

Tüm ürünler Kirchschlag'daki (Yukarı<br />

Avusturya) şirket tesisinde planlanmakta,<br />

geliştirilmekte ve üretilmektedir.<br />

VERİMLİLİK.<br />

Sürekli geliştirdiğimiz<br />

ürün yelpazemizle, son trendlere<br />

uygun, yüksek kaliteli<br />

ve verimli çözümler sunuyoruz.<br />

BİLGİ BİRİKİMİ.<br />

İncelikle düşünülerek tasarlanan<br />

çözümlerimizin temelinde uzun yıllara<br />

dayanan deneyimimizin yanı sıra<br />

tasarım ve üretim arasındaki iş birliği<br />

yatmaktadır.<br />

SERVİS.<br />

En iyi makineler bile bakıma ihtiyaç<br />

duyar. Günün 24 saati hizmet veren<br />

servis ekibimiz<br />

taleplerinizi yanıtlar.<br />

2


ÇÖZÜMLERIMIZ:<br />

PRES-SARICI KOMBINASYONLARI<br />

VARIO-MASTER<br />

GIRIŞ 4 - 5<br />

VARIO-<strong>Master</strong>'ın geliştirilmesi ve yem kalitesinin avantajları<br />

MALZEMELER 6 - 7<br />

<strong>Pres</strong>lenebilir ve sarılabilir malzemelere genel bakış<br />

SILOLAMA IŞLEMI 8<br />

Silajın tanımı<br />

ÖNE ÇIKAN ÖZELLIKLER 9 - 11<br />

VARIO-<strong>Master</strong>'ın bileşenleri, yapısı ve avantajları<br />

KURULUM VE HAZIRLIK 12 - 13<br />

İş akışı hakkında her şey<br />

MALZEME AKIŞI 14 - 15<br />

Malzeme akışının açıklaması ve<br />

şematik gösterimi<br />

DONANIM 16 - 22<br />

Temel donanım, ek donanımlar, teknik<br />

veriler ve gerekli bağlantılar<br />

SERVIS 23<br />

GÖWEIL Servis Ekibimiz hakkında<br />

3


VARIO-MASTER<br />

GELIŞTIRME<br />

VARIO-<strong>Master</strong> ile mısır, CCM, yonca, şeker pancarı küspesi, tahıl, karışık yem, kenevir gibi çok sayıda malzeme mükemmel şekilde preslenmiş<br />

yuvarlak balyalar haline getirilir. Değişken balyalama bölmesi, çapı 80 - 140 cm olan yüksek oranda sıkıştırılmış balyalar sağlar. Kusursuz iş<br />

akışı maksimum sıkıştırma ve hızlı hava tahliyesi sağlar.<br />

DEĞIŞKEN BALYALAMA BÖLMESI SAYESINDE DAHA<br />

DA ESNEK<br />

Dünya çapında bilinen LT-<strong>Master</strong> pres-sarıcı kombinasyonu, hayvan yemlerinin muhafazasında<br />

olmazsa olmaz hale geldi. Müşteriler arasında esnek balya boyutlarına<br />

yönelik taleplerin sürekli artması karşısında Göweil bu talebe yanıt vererek dünyanın<br />

silaj mısırı için ilk değişken pres-sarıcı kombinasyonu olan VARIO-<strong>Master</strong>'ı geliştirdi.<br />

VARIO-<strong>Master</strong>'ın en büyük avantajı, 0,80 ve 1,40 m arasındaki balya boyutlarını tek bir<br />

makinede üretme imkanıdır. Bu, yüklenici açısından sadece lojistik avantaj sağlamamakta,<br />

aynı zamanda tek bir makine ile tüm uygulama yelpazesini kapsamaktadır.<br />

Ayrıca çiftlik boyutuna göre optimum şekilde uyarlanabilir.<br />

Kendini kanıtlamış LT-<strong>Master</strong> ürün yelpazesinde kalmaya devam edecek ve VARIO-<strong>Master</strong><br />

ile birlikte, mısır ve diğer küçük yapıdaki malzemelere yönelik pres-sarma teknolojisini<br />

olası en iyi şekilde kapsayacak.<br />

VARIO-MASTER'IN DIĞER AVANTAJLARI:<br />

• Yuvarlak balyaları kolay ve uygun fiyatlı bir şekilde depolama ve taşıma<br />

• Kolay karma yem üretimi (TMR)<br />

• Yazın besleme yapmak için silajlık mısır kullanımı<br />

<strong>Master</strong> serisinin avantajları zaman içinde büyük bir artış gösterdi. GÖWEIL sunduğu<br />

benzersiz toplu çözüm sayesinde, yonca, tahıl, şeker pancarı ve hatta çöp ya da plastik<br />

gibi ince kıyılmış malzemeler yuvarlak balyalar halinde getirilebilir. Boyut ve yapıya<br />

bağlı olarak malzeme balyada %30 ila %70 oranında sıkıştırılabilir.<br />

Müşteriler arasında artık sadece müteahhitler değil, aynı zamanda büyük tarım şirketleri<br />

ve sanayiciler de yer alıyor.<br />

4


EN ÜST DÜZEY YEM KALITESI<br />

Her çiftçi hayvanlarını olası en kaliteli yemle beslemek ister. Çok sayıda avantaja sunan<br />

silajlar olmadan günümüzde besleme yapılması hayal bile edilememektedir. Birinci<br />

sınıf silaj kalitesi sağlamak için çeşitli faktörler göz önünde bulundurulmalıdır. Bu<br />

faktörler arasında yemin yüksek düzeyde sıkıştırılması, hızlı hava tahliyesi ve aynı<br />

zamanda en üst düzeyde temiz bir üretim süreci yer almaktadır. Bu özellikler VA-<br />

RIO-<strong>Master</strong>'da optimum şekilde bir araya getirilmiştir.<br />

Federal Tarım Eğitimi ve Araştırma Enstitüsü Raumberg-Gumpenstein tarafından yapılan<br />

bir araştırma, silo ve yuvarlak balyalar arasında mısır silajının sıkıştırılmasındaki<br />

farkı göstermektedir:<br />

kg TM/m³<br />

MISIR SILAJININ SIKIŞTIRILMASI<br />

BILGI<br />

250<br />

239 239<br />

Silajlık mısırın yoğunluğunda net farklılıklar görülebilir:<br />

A<br />

B<br />

200<br />

Hareketli silo 148 kg TM/m³ 120 kg TM/m³<br />

Yuvarlak balya 239 kg TM/m³ 239 kg TM/m³<br />

150<br />

148<br />

Mısır balyası Standart Değişken balya boyutu<br />

Çap 1,15 m 0,80 - 1,40 m<br />

100<br />

120<br />

Genişlik 1,20 m 1,20 m<br />

Ağırlık (%29 TM'de) ~ 1.100 kg (880 kg/m³) ~ 500 - 1.600 kg (880 kg/m³)<br />

Hacim 1,25 m³ 0,60 - 1,85 m³<br />

50<br />

Yuvarlak balya A Hareketli silo A Yuvarlak balya B Hareketli silo B<br />

Mısır silajı<br />

"Mikrop grubu 2 (bozulma gösteren bakteriler: Bacillus, Micrococcus, koagülaz negatif<br />

Staphylococcus türleri - kılavuz değer: 200) 6,0 - 6,5 CFU/gram değerleri ile silaj yuvarlak<br />

balyalarda çarpıcı derecede düşüktür:. Bunun nedeni özellikle hızlı anaerobik depolamadır."<br />

Kaynak: LFZ Raumberg-Gumpenstein - Pöllinger 2011<br />

5


VARIO-MASTER<br />

MALZEMELER<br />

1<br />

<strong>Pres</strong>lenebilen ve sarılabilen çok sayıda malzeme olması sayesinde VARIO-<strong>Master</strong> çeşitli amaçlar için kullanılabilir. Hasat zamanlarının farklı<br />

olmasından dolayı makine yıl boyu kullanılabilir. Bu sayede en yüksek düzeyde verimlilik ve kapasite kullanımı garanti edilir. En yaygın<br />

malzemelere genel bakış:<br />

4<br />

7<br />

1 MISIR<br />

Mısır silajı, bütün mısır bitkisinden yapılır ve yüksek süt verimi sağlayan geviş<br />

getiren hayvanlar için en önemli temel yemlerden biridir. Mısır silajı, ezilmiş mısır<br />

tanelerinden elde edilen nişasta ile son derece besleyici enerji sağlar ve ayrıca<br />

ham lif bakımından çok zengindir. Bu bakımdan mısır silajı, en yüksek süt veya<br />

besi verimini elde etmek için en iyi koşulları sunar. Özellikle 15 santigrat derecenin<br />

üzerindeki sıcaklıklarda mikrobakterilerin yüksek aktivitesi nedeniyle yemde kalite<br />

kayıpları meydana gelebilir. VARIO-<strong>Master</strong>'ın presleme işlemi sırasında uygulanan<br />

çok yüksek sıkıştırma işlemi eşsiz dayanıklılık ve yem kalitesi sağlar.<br />

2<br />

CCM<br />

2<br />

5<br />

8<br />

CCM (Corn-Cob-Mix - mısır-koçan) mısır koçanının sapı ve çekirdeklerinden oluşan<br />

mükemmel bir enerji kaynağı sağlar. Domuz, sığır ve diğer küçükbaş hayvanları<br />

beslemek için kullanılır. CCM silajı, ilave nişasta yoluyla en yüksek enerji konsantrasyonunu<br />

sunar ve geleneksel konsantrelere kıyasla paranızın tam karşılığını verir.<br />

Mısır tanelerinin ezilmesi nedeniyle yem yapısını daha fazla korur ve bu sayede<br />

sığır tarafından çok iyi emilebilir. CCM silaj balyaları, kompakt şekilleri nedeniyle<br />

ticarete son derece elverişlidir ve daha küçük miktarlarda yemleme için de optimum<br />

uyum sağlar.<br />

3<br />

6<br />

9<br />

3 YONCA (ALFALFA)<br />

Mısır silajı ile birlikte yonca silajı, sığır besleme alanındaki en önemli temel yem<br />

bileşenlerinden biridir. Yüksek yem alımının yanı sıra özellikle iyi bir yapısal verimlilik,<br />

sığırların süt verimine önemli bir katkıda bulunur. Yonca yetiştiriciliği, yüksek<br />

verim güvenliği sağlar ve ayrıca toprağın kalitesini iyileştirir. Bununla birlikte, düşük<br />

şeker içeriği, yoncanın geleneksel şekilde korunmasını çok zorlaştırmaktadır.<br />

Bir VARIO-<strong>Master</strong> tarafından yuvarlak balya haline getirme işlemi, hızlı hava tahliyesi<br />

ve etkili sıkıştırma işlemi sayesinde yoncanın silaj kalitesini önemli ölçüde<br />

artırır.<br />

6


4<br />

ŞEKER PANCARI KÜSPESI<br />

7 TAHIL GPS<br />

<strong>Pres</strong>lenmiş mısır balyası<br />

Çok yüksek enerji içeriği ile öne çıkan şeker pancarı küspesi silajları, yüksek<br />

oranda sindirilebilir ve lezzetlidir. Negatif bir ruminal nitrojen dengesine<br />

sahip oldukları ve böylece işkembedeki protein dengesini dengeledikleri<br />

için ot silajı için ideal bir tamamlayıcıdırlar. <strong>Pres</strong>lenmiş küspe silajları<br />

çok düşük bir laktik asit ve dolayısıyla toplam asit içeriğine sahiptir. Hala<br />

sıcak durumdayken yüksek düzeyde sıkıştırma ve temiz işleme, silaj kalitesi<br />

için son derece önemlidir. VARIO-<strong>Master</strong> yuvarlak balyaları çok hızlı<br />

soğur ve bu nedenle daha erken besleme için kullanılabilir.<br />

Tam tahıl silajları genellikle arpa, buğday veya tritikaleden yapılır. Tahıl<br />

yetiştiriciliği, verim açısından çok güvenilirdir ve bitkisel üretim açısından<br />

avantajlara sahiptir. Bununla birlikte, tahıllar çok düşük enerji içeriğine<br />

sahiptir ve geleneksel yolla silolanması zordur. Optimum sıkıştırma ve<br />

hızlı hava tahliyesi sayesinde, VARIO-<strong>Master</strong> ile tahıl silajı kolayca üretilebilir.<br />

<strong>Pres</strong>lenmiş CCM balyası<br />

5 TMR - TOPLAM KARIŞIK RASYON<br />

Bir TMR dengeli bir temel yem ve konsantre yem karışımı içerir. Kuru<br />

madde içeriği ve enerji içeriği mükemmel şekilde eşleşir. TM rasyonlarının<br />

süt verimi ve hayvan sağlığı üzerinde çok olumlu etkisi vardır. TMR'nin<br />

depolanması için, önceden fermente edilmiş silajlar karıştırılır ve yeniden<br />

silolanır. VARIO-<strong>Master</strong>, stok TMR'nin kolay, hızlı ve ucuz bir şekilde üretilmesine<br />

olanak tanır. Ayrıca taşınabilir olması sayesinde ticari elverişlilik<br />

sunan ideal bir çözümdür.<br />

8<br />

ÇIM<br />

Çim silajı, geviş getiren hayvanlar için en önemli temel yemdir. Yem; tatlı<br />

çimler, otlar ve yoncanın optimum karışımından oluşur. Yüksek şeker içeriğine<br />

sahip çim türleri, iyi bir fermantasyon süreci sağlar. Yüksek presleme<br />

yoğunluğuna sahip VARIO-<strong>Master</strong> ile daha yüksek ham lif içeriğine<br />

sahip çimenler de optimum şekilde işlenebilir.<br />

<strong>Pres</strong>lenmiş yonca balyası<br />

6 TALAŞ<br />

Söz konusu ister bıçkı talaşı, ağaç talaşı, ağaç yünü, ağaç kabuğu malçı,<br />

ağaç kabuğu parçaları ister pelet olsun... VARIO-<strong>Master</strong> ile tüm malzemeler<br />

kompakt balyalar haline getirilebilir. Bu, hem taşımayı kolaylaştırır<br />

hem de pahalı depolama alanlarından tasarruf sağlar. Balyalar traktörle<br />

taşınabilir, tesviye edilebilir veya bir palete yüklenebilir. Balya haline getirilen<br />

malzemeler kuru ve temiz kalır.<br />

9<br />

RDF IKAME YAKITLAR<br />

Atıkların ve çöplerin depolanması giderek artan akut bir sorun haline gelmiştir.<br />

Bazı malzemeler daha ileri işlemler için hazırlanır ve ikame yakıtlar<br />

olarak kullanılır. Söz konusu depolama ve taşıma sorunu, VARIO-<strong>Master</strong> ile<br />

kolay ve hızlı bir şekilde çözülebilir. <strong>Pres</strong>lenmiş balyalar yerden tasarruf<br />

edilerek taşınabilir ve geçici depolama için idealdir. Prensipte, plastik, ev<br />

atıkları, halı parçaları ve hatta kompost gibi katı artıklar, yuvarlak balyalar<br />

halinde işlenebilir.<br />

<strong>Pres</strong>lenmiş şeker pancarı küspesi-preslenmiş küspe balyaları<br />

YUVARLAK BALYA HALINE GETIRILEN DIĞER MALZEMELER ŞUNLARDIR<br />

Yabani hayvan yemi, sebze artıkları, şeker kamışı, ezilmiş dane mısır, at gübresi, elma posası, saman, kenevir<br />

7


VARIO-MASTER<br />

SILOLAMA IŞLEMI<br />

Prensip olarak, tüm yeşil yemler silaj olarak işlenebilir. Mısır silajı, çim silajından sonra süt hayvancılığında en yaygın kullanılan yemdir.<br />

Yonca veya tırfıl silajları protein bakımından çok zenginken, mısır silajı nişasta içeriğinden dolayı, çim silajından sonraki en yüksek enerji<br />

içeriğine sahiptir. Tüm silolama prosedürü burada açıklanmaktadır:<br />

BILGI<br />

SILOLAMA IŞLEMI<br />

Kıyılmış kütle hava geçirmez şekilde paketlenir ve depolanır. Kıyılmış malzemenin artık<br />

şekerinin yanı sıra oksijen ekstraksiyonu, laktik asit fermantasyonu süreciyle sonuçlanır.<br />

Silaj asitlenir ve böylece korunur. Silaj, özellikle geviş getiren hayvanlar için yüksek<br />

kaliteli ve önemli bir yem maddesidir.<br />

Silajın çok ıslak olması veya çok fazla artık oksijen içermesi istenmeyen yüksek asetik<br />

veya bütirik asit fermantasyonuna yol açabilir. Bu durumda silaj sığır tarafından yenemez<br />

hale gelir ve toksik salgılardan dolayı hastalık riski oluşturur.<br />

VARIO-<strong>Master</strong> pres-sarıcı kombinasyonu ile verimli silaj işlemi, çeşitli tehlike kaynaklarını<br />

ortadan kaldırır:<br />

• <strong>Pres</strong>leme işlemi sırasında çok yüksek sıkıştırma, optimum dayanıklılık ve en üst<br />

düzey yem kalitesi anlamına gelir<br />

• Optimize edilmiş presleme-sarma işlemi sayesinde özellikle hızlı hava tahliyesi<br />

sağlanır<br />

• Üretim süresi son derece temizdir ve bu sayede yem kesinlikle kontamine olmaz<br />

• İkincil fermantasyon veya yeniden ısıtma riski yoktur<br />

8


VARIO-MASTER<br />

ÖNE ÇIKAN ÖZELLİKLER<br />

İlk LT-<strong>Master</strong> 2004'te piyasaya sürülmüştür. VARIO-<strong>Master</strong> geliştirilirken GÖWEIL sarma teknolojisinin birçok avantajı ve performansı<br />

kanıtlanmış bileşeni kullanılmıştır. Bu faktörler arasında yemin yüksek düzeyde sıkıştırılması, hızlı hava tahliyesi ve aynı zamanda en<br />

üst düzeyde temiz bir üretim süreci yer almaktadır.<br />

PRES-SARICI KOMBINASYONUNUN AVANTAJLARI<br />

Yüksek sıkıştırma<br />

Yüksek pres yoğunluğu sayesinde malzeme mümkün olduğunca küçük olacak şekilde<br />

sıkıştırılır. Bu sayede önemli düzeyde yer tasarrufu sağlar.<br />

Makinenin yapısı<br />

Tartışmasız bir avantaj! Makine üç dakika içinde kullanıma hazır hale gelir.<br />

En üst düzey kontrol<br />

"PROFI" program kontrolü bir bus sistemi üzerinden tüm işlem akışını tam otomatik<br />

şekilde kontrol eder. Operatörün makineyi izlemesi yeterlidir.<br />

Hızlı ve çevik<br />

Döner çeki demiri makineyi her iki tarafta 30°'ye kadar döndürebilir. Bu, minimum<br />

dönüş çapı sağlar ve tahrik her iki tarafta da mümkündür.<br />

İyi düzeyde yağlama<br />

Merkezi yağlama sistemi, en önemli yatak noktalarına sürekli olarak gres veya yağ<br />

sağlar. Böylece çok uzun kullanım ömrü ve düşük aşınma oranı sağlanır.<br />

Her yere erişilebilir<br />

80 km/sa hareket donanımı sayesinde, tüm çalışma alanlarına ister traktör ister kamyonla<br />

hızlı bir şekilde ulaşılabilir (80 km/h şasi yalnızca ABS dahil çift devreli pnömatik<br />

fren sistemi kullanılırken).<br />

Fren sistemi<br />

Çift hatlı basınçlı hava fren sistemi veya hidrolik 2 hatlı fren sistemi standart olarak<br />

sağlanır.<br />

Her zaman yeterli stok<br />

18 film rulosu kapasiteli, hidrolik olarak katlanan folyo magazinine sahip VARIO-<strong>Master</strong>,<br />

uzun iş günleri için eksiksiz şekilde donatılmıştır.<br />

En üst düzey aydınlatma<br />

VARIO-<strong>Master</strong>, LED aydınlatma sistemi sayesinde geceleri mükemmel şekilde aydınlatılır.<br />

9


VARIO-MASTER<br />

ÖNE ÇIKAN ÖZELLIKLER<br />

SARICI<br />

PRES<br />

DIK KONVEYÖR<br />

1<br />

3<br />

2<br />

1<br />

BESLEME/DOZLAMA<br />

Düşük profilli yapı:<br />

İster damperli, itmeli treyler, kamyon ister doğrudan besleme olsun, 3,50 metre<br />

genişliğindeki besleyici, düşük profilli yapısı sayesinde kolayca ve basitçe doldurulabilir.<br />

Geniş besleyici:<br />

Yaklaşık 13 m³ hacme sahip besleyici, büyük bir tampon sağlar. Böylece VARIO-<strong>Master</strong>'ın<br />

yükleme sırasında durması önlenir.<br />

Dozlama ünitesi:<br />

Kazıyıcı zeminin hızı malzeme miktarına göre ayarlanır ve kendi kendine<br />

kontrol edilir.<br />

Kazıyıcı zemin zincirleri:<br />

Rübig'in dik konveyörler ve besleyiciler üzerindeki galvanizli, sıcak dövme<br />

kazıyıcı zemin zincirleri tahrip edilemez.<br />

10<br />

Dozlama silindirleri ve besleme vidaları:<br />

Kesintisiz profilli silindirler dik konveyörde her zaman optimum malzeme dağılımı<br />

sağlar.


KUMANDA<br />

2<br />

PRES<br />

3<br />

SARICI<br />

PROFI tam otomatik program<br />

kontrolü<br />

Tüm iş akışları tam otomatik<br />

olarak gerçekleştirilir<br />

Değişken balyalama bölmesi:<br />

İki sonsuz kayış sürekli olarak yüksek oranda malzeme sıkıştırması sağlar.<br />

Balya çapı ve presleme yoğunluğu terminalde ayarlanır. Yuvarlak balyalar<br />

0,80 ila 1,40 metre çapında preslenebilir.<br />

Hareketli sarma tezgâhı:<br />

Sarma tezgâhı balyalama bölmesinin altında hareket ederek balyayı doğrudan<br />

hızlı ve nazik bir şekilde alır.<br />

BESLEYICI<br />

Balyalama bölmesinin hidrolik tahriki:<br />

Hidrolik tahrik sayesinde balyalama bölmesinin hızı malzemeye göre ayarlanabilir.<br />

Uzun kullanım ömrü:<br />

Çift sarma kolu:<br />

2 x 750 mm folyo ön germe ünitesine sahip standart çift sarma kolu sayesinde<br />

sarıcı her zaman bir adım öndedir.<br />

Patentli plastik silindirler sayesinde folyo rulosu başına daha fazla balya<br />

sarılabilir.<br />

Büyük boyutlu ve sızdırmaz yatakların yanı sıra mükemmel uyumlu bir yağlama<br />

sistemi, makinenin uzun yıllar kullanılmasını sağlar.<br />

Ağ veya folyo:<br />

Bir balyanın mükemmel bir şekilde saklanabilmesi için etkili bir bağlama<br />

sistemi gereklidir. VARIO-<strong>Master</strong> standart olarak ağ ve folyo için çift bağlama<br />

sistemiyle donatılmıştır.<br />

Folyo izleme ve tekli folyo işletimi:<br />

Folyonun yırtılması veya sonuna ulaşılması durumunda sarma tezgâhının<br />

besleme hızı, %50 üst üste binme sağlanacak şekilde düşürülür. Böylece<br />

balyalama işlemi kesintisiz bir şekilde tamamlanır. Her iki folyo da yırtılırsa<br />

veya folyoların sonuna gelinirse folyo izleme sistemi sarma işlemini<br />

durdurur.<br />

Geri dönüş kayışı:<br />

Makinenin alt kısmının tamamı boyunca ilerleyen, ufalanma kayıplarını yakalayan<br />

ve bunları kontaminasyon olmadan dik konveyöre geri gönderen<br />

geri dönüş kayışı sayesinde hiçbir kayıp olmaz.<br />

Balya yerleştirme rampası:<br />

Hidrolik olarak katlanan balya yerleştirme rampası sayesinde balyalar nazik<br />

bir şekilde yerleştirilir.<br />

Otomatik folyo kesme ve yerleştirme sistemi:<br />

Su enjeksiyonu:<br />

Kuru malzemelerin preslenmesi sırasında su eklemek için kullanılır.<br />

Paslanmaz çelik kesme bıçağı folyonun hassas şekilde kesilmesini sağlar.<br />

Folyo kesicinin standart yüzer konumu folyonun kolayca açılmasını sağlar.<br />

Böylece kalıntılar sıkışmaz.<br />

11


VARIO-MASTER<br />

KURULUM VE HAZIRLIK<br />

VARIO-<strong>Master</strong>'ın öne çıkan önemli özelliklerinden biri, yaklaşık üç dakikalık kısa kurulum süresidir. Bu, özellikle günde birkaç kez konumlarını<br />

değiştiren müteahhitler için profesyonel kullanımda önemlidir. Makine tamamen hidrolik şekilde çalışır. VARIO-<strong>Master</strong> birkaç adımda<br />

kullanıma hazırdır.<br />

1<br />

2<br />

3<br />

VARIO-<strong>Master</strong>'ın doğru şekilde konumlandırılması ve çeki demirinin döndürülmesi<br />

4<br />

Destek ayaklarının uzatılması<br />

5<br />

Besleyicinin indirilmesi<br />

6<br />

Dik konveyör ve besleyici duvarlarının açılması<br />

12<br />

Balya rampasının aşağı katlanması<br />

VARIO-<strong>Master</strong> üç dakika içinde kullanıma hazırdır!


1 2<br />

RESİM AÇIKLAMASI<br />

1) Hızlı sarma folyosu değişimi<br />

2) Ağ veya kaplama folyosunu kolay değiştirme<br />

3) Program ayarlarını malzemeye göre yapma<br />

4) Makinenin gres beslemesini kontrol etme<br />

5) Makinenin yağ beslemesini kontrol etme<br />

3 4<br />

MAKINENIN HAZIRLIK IŞLEMLERI<br />

Optimize edilmiş ayrıntılı çözümler sayesinde zaman alan ek görevler de hızlı ve kolay<br />

bir şekilde tamamlanabilir:<br />

• Hızlı açılan tutturucu sayesinde sarma folyosu çok kısa sürede değiştirilebilir.<br />

• Ağ ve kaplama folyosu değişimi birkaç adımda gerçekleştirilebilir.<br />

• "PROFI" program kontrolü sayesinde makine malzemeye göre optimum şekilde<br />

ayarlanabilir. Tartışmasız bir avantaj: Menü dokuz dilde sunulmaktadır.<br />

• Gres (8 l) ve yağ (16 l) merkezi yağlama sisteminde kolayca doldurulabilir.<br />

5<br />

13


VARIO-MASTER<br />

MALZEME AKIŞI<br />

3<br />

2<br />

6<br />

4<br />

5<br />

Gerekli çalışma alanı<br />

Tahrik alanı:<br />

Traktör, çekici<br />

Elektrik motoru 1.773 x 1.323 mm<br />

(mavi)<br />

14170 mm<br />

Balya yerleştirme<br />

rampası<br />

30°<br />

3500 mm<br />

Balya yerleştirme alanı<br />

Balya stantlı<br />

balya yerleştirme<br />

rampası<br />

Besleme alanı:<br />

Damperli, itmeli treyler, kamyon...<br />

14


1<br />

2<br />

Malzeme geniş besleyiciye boşaltılır<br />

3<br />

Mükemmel şekilde dozlanan malzeme besleyici ve dik konveyörden geçer<br />

4<br />

1<br />

Malzeme dik konveyörden balyalama bölmesine düşer<br />

5<br />

Balya preste yüksek düzeyde sıkıştırılır<br />

6<br />

Balya sarma tezgâhından alınır<br />

Balya mükemmel şekilde sarılır ve ardından yerleştirilir<br />

15


VARIO-MASTER<br />

TEMEL DONANIM<br />

Hızlı, kolay ve tam otomatik. Her bir küçük detay optimum malzeme akışına katkıda bulunur. VARIO-<strong>Master</strong> bu sayede birinci sınıf performans<br />

sunar. <strong>Pres</strong>-sarıcı kombinasyonu donanımına dair genel bakışa buradan göz atabilirsiniz:<br />

TEMEL DONANIM<br />

Çift sarma kolu<br />

0,80 - 1,40 m balya çapı için değişken balyalama bölmesi<br />

Ağ ve folyo için çift bağlama<br />

Yağ soğutuculu yerleşik hidrolik<br />

Malzemenin yüksek seviyede sıkıştırılması için iki kayış<br />

Olası ufalanma kayıplarına karşı geri dönüş kayışı<br />

Entegre besleyici (çalışma genişliği 3,50 m)<br />

Hidrolik olarak hareket ettirilebilen sarma tezgâhı<br />

Kayış kılavuzlu 4 adet balya taşıma kayışı ve 2 adet balya kılavuz silindiri<br />

Hidrolik balya yerleştirme rampası üzerinden öne doğru balya yerleştirme<br />

Yüksekliği ayarlanabilir çeki demiri<br />

Üst üste binme ayarlı folyo ön germe ünitesi 500 mm ve 750 mm<br />

Otomatik folyo kesme ve yerleştirme sistemi<br />

Folyo izleme<br />

Tekli folyo işletimi<br />

Süspansiyonlu ve lastikli tandem akslı şasi 385/50 R22,5<br />

En fazla 18 folyo rulosu için hidrolik olarak indirilebilir folyo magazini<br />

LED çalışma lambaları<br />

Çift hatlı basınçlı hava fren sistemi (80 km/h'ye kadar) veya 2 borulu hidrolik fren<br />

sistemi, acil durum fren valfi ve basınç akümülatörlü<br />

Kamera sistemi<br />

Dört kamera, balyalama bölmesini yukarıdan görünümünü, dik konveyörü, sarma<br />

tezgâhını ve makinenin arka kısmının genel görünümünü sunar.<br />

Balyalama bölmesi için su enjeksiyonu<br />

Manyetik valf, hortum bağlantısı ve ayarlanabilir nozullardan oluşur. Kuru malzemelere<br />

su eklemek için.<br />

Balya yerleştirme için kablosuz ek basmalı verici<br />

Yağ ve gres için tam otomatik merkezi yağlama<br />

PROFI tam otomatik program kontrolü<br />

Tüm iş akışları tam otomatik olarak yürütülür<br />

16


1<br />

RESİM AÇIKLAMASI<br />

1) Ağ ve folyo için kombine çift bağlama<br />

2) Değişken balya boyutu 0,80 - 1,40 m<br />

3) Balyalama bölmesi için su enjeksiyonu<br />

4) 4 kızılötesi kameralı kamera sistemi<br />

5) Balya yerleşimi için basmalı verici<br />

TEMEL DONANIMIN AYRINTILARI<br />

2 3<br />

Ağ ve folyo için çift bağlama<br />

VARIO-<strong>Master</strong> standart olarak kombine çift bağlama sistemiyle donatılmıştır. İki ağ rulosu<br />

veya iki folyo rulosu eş zamanlı olarak ya da kombine şekilde takılabilir.<br />

Değişken balyalama bölmesi<br />

Her zaman doğru dozlama! Değişken balyalama bölmesi kullanılarak yuvarlak balyalar<br />

gerekli yem miktarına göre optimum şekilde ayarlanabilir. Balya boyutu 0,80 ila 1,40<br />

metre arasında kademesiz olarak değiştirilebilir.<br />

Balyalama bölmesi için su enjeksiyonu<br />

Malzemelerin yüksek düzeyde sıkıştırılabilmesi ve mükemmel şekilde preslenmiş balyaların<br />

elde edilebilmesi için malzemenin kuruluğu ve nem içeriği çok önemlidir. Malzeme<br />

çok kuru olduğunda balyalama bölmesine doğrudan su enjeksiyonu yapılabilir.<br />

4 5<br />

Kamera sistemi<br />

Dört kızılötesi kamerayla donatılan kamera sistemi, hem gündüz hem gece tüm işlemlere<br />

ve makinenin çevresine dair eksiksiz bir genel bakış sunar<br />

Balya yerleştirme için kablosuz ek basmalı verici<br />

Kompakt basmalı verici kablosuz olarak çalışır ve sarma işlemi tamamlanan balyanın<br />

yerleştirme işlemini başlatır. Kullanışlı olması sayesinde kullanıcı dokunmatik vericiyi<br />

her zaman yanında taşıyabilir ve yerleştirme işlemini başlatabilir.<br />

17


VARIO-MASTER<br />

EK DONANIM<br />

<strong>Pres</strong>-sarıcı kombinasyonunun çok yönlülüğü büyük bir avantaj sağlar. Bu nedenle GÖWEIL, geniş bir ek donanım yelpazesi sunmaktadır.<br />

Böylece makine tam olarak müşterinin ihtiyaçlarına göre uyarlanabilir.<br />

Dört entegre yük hücresine sahip tartım sistemi, kalibre edilmiş ve edilmemiş versiyonları mevcuttur<br />

EK DONANIMLAR<br />

Elektrikli tahrik<br />

Yumuşak başlatmalı 90 kW'lık bir elektrik motorundan oluşur. Kontrol kabini,<br />

kablolama, forklift mapalı taban, acil durdurma ve ana şalterle donatılmıştır<br />

Elektrik motoru için gerekli bağlantı: 400V/50 Hz, CEE 125A, koruma sınıfı IP55<br />

Tartım sistemi, kalibre edilmemiş<br />

Tartım masası, ekran ve etiket yazıcısından oluşur<br />

Tartım sistemi, kalibre edilmiş<br />

Tartım masası, ekran ve etiket yazıcısından oluşur<br />

Balya stantlı balya yerleştirme rampası<br />

Balya yavaşça ön kısma (sol veya sağ) yerleştirilebilir veya öne doğru<br />

indirilebilir<br />

Silaj katkı dozlaması<br />

Dosistar kontrol ünitesi, filtreli pompa, elektronik debi ölçümü,<br />

çeşitli nozullar, harici hazne için emme hortumu.<br />

Dikkat! Tank teslimat kapsamında değildir.<br />

Silaj katkı tankı<br />

Makine üzerine monte edilen 450 litrelik paslanmaz çelik tank<br />

Çeki halkası seçenekleri: A, B, C, D, E, G<br />

ÜLKEYE ÖZEL DONANIMLAR<br />

Flaşörlü ikaz lambası<br />

Tip standardizasyonu<br />

EK DONANIMLARIN AYRINTILARI<br />

Tartım sistemi<br />

Dört yük hücresi doğrudan sarma tezgâhına entegre edilir. Ekran kumanda panelinde<br />

yer alır. Sarılan balyaların tartım işlemi otomatik olarak gerçekleşir. Böylece iş akışında<br />

gecikme olmaz. Balyalar ayrı ayrı tartılabilir veya toplu olarak değerlendirilebilir. Çeşitli<br />

seçenekler terminal üzerinden kolayca ayarlanabilir. Etiket yazıcısı; balya ağırlığı,<br />

tarih, saat ve logo gibi bilgileri görüntüler. Etiket gerekmiyorsa bu işlev terminalden<br />

kapatılabilir. Yapışkan etiketler ve etiketleme bandı piyasada satılan ürünlerdir ve özel<br />

mağazalardan satın alınabilir. Tartım sistemi mevcut makinelere eklenebilir.<br />

Kumanda panelindeki ekran<br />

Etiket yazdırıcı (üst) ve yuvarlak balya üzerindeki yapışkan etiket (alt)<br />

18


1<br />

RESİM AÇIKLAMASI<br />

1) Balya stantlı balya yerleştirme rampası<br />

sol: balya standı etkin<br />

sağ: balya standı devre dışı olarak standart olarak kontrol edilen balya yerleştirme<br />

2) Kontrol kabini ve kardan mili ile elektrikli tahrik<br />

3) VARIO-<strong>Master</strong> çekme halkası seçenekleri<br />

Balya stantlı balya yerleştirme rampası<br />

Balya yerleştirme rampasına entegre edilen balya standı, balyanın sola veya sağa nazikçe<br />

yerleştirilmesini sağlar. Bu işlev devre dışıysa balya standart olarak öne doğru<br />

açılır. Ön kısma yerleştirme hızlı ve hassas çıkarma sağlar.<br />

2<br />

Elektrikli tahrik<br />

Tahrik bir kardan miliyle gerçekleştirilir. Bu sayede traktörle dilediğiniz zaman kullanım<br />

olanağı sunar. Motor çok sessiz şekilde çalışır ve yüksek yakıt fiyatları olan bir traktöre<br />

kıyasla işletim maliyetleri daha düşüktür. Bu sayede sadece yerden tasarruf etmekle<br />

kalmaz aynı zamanda egzoz gazlarını da azaltarak kapalı alanlarda çalışma yapabilirsiniz.<br />

Aynı zamanda kapak sayesinde elektrikli tahrik sistemi de açık havada sorunsuz<br />

şekilde kullanılabilir (sıcaklık aralığı: -15 ila +60° C). Bakım maliyetleri çok düşüktür ve<br />

forklift mapalı taban sayesinde elektrikli tahrik sistemi kolayca taşınabilir. Elektrikli<br />

tahrik sistemi yumuşak başlatmalıdır. Bu sayede başlangıçtaki ani gerilim artışları ve<br />

başlangıç torku önemi ölçüde azaltılır. Bu, elektrik tasarrufu sağlar, aynı zamanda tahrik<br />

sistemini, milleri ve şanzımanı korur.<br />

Güç: 90 kW Gerilim: 400 V Frekans: 50 Hz<br />

Koruma sınıfı: IP 55 Güç tüketimi: maks. 125A Tahrik: 740 U/dak<br />

Ağırlık: 2.970 kg U x G x Y 1.773 x 1.323 x 1.652 mm CEE 125A<br />

3<br />

A K80 çeki halkası<br />

B Standart çeki halkası<br />

D40 mm<br />

C Ring çeki halkası<br />

D50 mm<br />

Çeki halkası seçenekleri<br />

A K80 çeki halkası<br />

Bilyeli çekme kaplini<br />

B standardı çekme halkası<br />

D40 mm<br />

DIN 11026, ISO 5692-2 uyarınca<br />

C Ring çekme halkası D50<br />

mm<br />

döner (çeki halkası) / DIN 9678'ya<br />

benzer, ISO 5692-1'ye benzer<br />

D Ring çeki halkası<br />

D50 mm<br />

E Standart çeki halkası<br />

D50 mm<br />

G Standart çeki halkası<br />

D40 mm<br />

D Ring çekme halkası D50<br />

mm<br />

sabit (çeki halkası) / DIN 9678'e<br />

benzer, ISO 20019'a benzer<br />

E standardı çekme halkası<br />

D50 mm<br />

kamyon çekme halkası / DIN<br />

74053'e benzer, ISO 1102'e benzer<br />

G standardı çekme halkası<br />

D40 mm<br />

kamyon çekme halkası /30 mm<br />

sabit / DIN 74054'e benzer, ISO<br />

8755'e benzer<br />

19


VARIO-MASTER<br />

EK DONANIM<br />

VARIO-<strong>Master</strong>'ın öne çıkan özelliklerinden bir diğeri silaj katkı dozlamasıdır. Bu ek donanım temel yemlerin hazırlanması ve depolanması için<br />

hijyenik koşullar oluşturmaya yardımcı olur.<br />

EK DONANIMLARIN AYRINTILARI<br />

BILGI<br />

Silaj katkı dozlaması<br />

İyi bir silaj sonucu elde etmede bazı faktörler son derece belirleyici rol oynamaktadır:<br />

• Malzemelerin silolanması<br />

• Silolama kurallarına uygunluk (hasat zamanı ve solma, kesme uzunluğu, silolama<br />

zincirinin darbe kuvveti, sıkıştırma ve hava tahliyesi)<br />

• ve hava koşulları<br />

Tüm faktörler mükemmel uyum içinde değilse (örneğin, kötü hava dönemleri nedeniyle),<br />

silaj katkıları, hatalı fermantasyon ve yeniden ısıtma süreçlerinden kaçınarak<br />

silolama sonucunu önemli ölçüde iyileştirmeye yardımcı olmalıdır.<br />

0,1 paslanmaz çelik modelde iki nozul<br />

Filtreli ve elektronik debimetreli kendinden emişli bir pompa, silaj katkı maddesini iki<br />

paslanmaz çelik nozul aracılığıyla doğrudan balyalama bölmesine enjekte eder. Böylece<br />

silaj katkı maddesi yuvarlak balyadaki yeme eşit şekilde dağıtılır. Dozlama ünitesi<br />

laktik asit bakterilerinin yanı sıra hafif korozif asitler için de uygundur. Not: Tank teslimat<br />

kapsamında değildir.<br />

Dikkat: Silaj katkı dozlama sistemi her gün kullanıldıktan sonra suyla yıkanmalıdır.<br />

Silaj katkı tankı<br />

Doğrudan makinenin üzerine monte edilen 450 litrelik paslanmaz çelik tank tamamen<br />

boşaltma sağlar.<br />

Dosistar kontrol ünitesi, filtreli pompa, elektronik debi ölçümü 450 l silaj katkı maddesi tankı Ekran<br />

20


VARIO-MASTER<br />

TEKNIK VERILER<br />

VARIO-<strong>Master</strong>'ın temel donanım (sol taşıma pozisyonu, sağ çalışma pozisyonu) teknik verilerine ilişkin bir genel bakış aşağıda sunulmuştur:<br />

TAŞIMA POZISYONU<br />

ÇALIŞMA POZISYONU<br />

3700<br />

490 - 1200<br />

3251<br />

1093<br />

1472<br />

3251<br />

1093<br />

1472<br />

2550<br />

11780 14170<br />

30°<br />

30°<br />

3500<br />

TEKNİK VERİLER Taşıma pozisyonu Çalışma pozisyonu<br />

Ağırlık<br />

15.900 kg<br />

Uzunluk 11.780 mm 14.170 mm<br />

Genişlik 2.550 mm maks. 6.130 mm<br />

Yükseklik 4.000 mm maks. 4.400 mm<br />

Yuvarlak balya çapı<br />

0,80 ila 1,40 m<br />

4000<br />

3540<br />

Arka kapak açık: 4400<br />

ÇEKICI ARAÇ IÇIN GÜÇ GEREKSINIMLERI<br />

Yağ talebi (döner çeki demiri)<br />

200 bar'da 10 l<br />

2550 6130<br />

Veriler mm cinsindendir<br />

Güç gereksinimi<br />

minimum 90 kW<br />

21


VARIO-MASTER<br />

GEREKLI BAĞLANTILAR<br />

Traktör ile VARIO-<strong>Master</strong> pres-sarıcı kombinasyonu arasında sorunsuz bir iş akışı sağlamak için gerekli bağlantılara ilişkin bir genel bakış<br />

sunuyoruz:<br />

RESİM AÇIKLAMASI<br />

1) Kardan mili bağlantısı (Z6 veya Z21)<br />

2) ISOBUS elektrik fişi<br />

3) Çift hatlı basınçlı hava fren sistemi için fren bağlantısı<br />

4) 2 borulu hidrolik fren sistemi için fren bağlantısı<br />

5) 7 pimli soket<br />

6) Kamyon adaptörü<br />

7) ABS<br />

1 2<br />

Z6<br />

Z21<br />

İŞLETME BAĞLANTILARI<br />

3 4<br />

• Döner çeki demiri için 1 çift etkili ve 1 tek kontrol ünitesi<br />

• Kardan mili bağlantısı: Devir sayısı: 740 -1000 | 1 3/8 inç Z6 veya 1 3/8 inç Z21<br />

• Makinenin elektrik beslemesi için ISOBUS fiş<br />

Makineyle birlikte bir besleme kablosu verilir.<br />

FREN BAĞLANTILARI<br />

• Çift hatlı basınçlı hava fren sistemi bağlantıları veya<br />

• 2 borulu hidrolik fren sistemi bağlantıları<br />

5 6 7<br />

TAŞIMA BAĞLANTILARI<br />

• Çalışma lambaları haricinde tüm aydınlatma sistemi için 7 pimli soket<br />

• Kamyon adaptörü: 24 V | 7 pimli | 15 pimli (isteğe bağlı)<br />

• ABS<br />

22


VARIO-MASTER<br />

SERVIS<br />

En iyi makineler bile bakıma ihtiyaç duyar. Haftanın 7 günü 24 saat hizmetinizde olan Servis Ekibimiz taleplerinizi yanıtlar. Telefonla,<br />

posta yoluyla veya tesisimizde hizmet alabilirsiniz. Tamamen işinize odaklanabilmeniz için size en kısa sürede yardımcı olmaya çalışacağız.<br />

GÖWEIL SERVİSİ<br />

Haftanın 7 günü 24 saat<br />

SERVİS YARDIM HATTI: +43 (0) 7215 / 2131-5<br />

Diller: Almanca, İngilizce<br />

SERVİS E-POSTA ADRESİ: SERVICE@GOEWEIL.COM<br />

24 SAAT TELEFONLA<br />

HİZMET<br />

Güvenilir bir ortağa ihtiyaç duyduğunuz<br />

her zaman yanınızdayız!<br />

ORİJİNAL YEDEK PAR-<br />

ÇALAR<br />

En kısa sürede yedek parça ve aşınma<br />

parçası teslimatı yapıyoruz.<br />

TEKNİK DOKÜMANTAS-<br />

YON<br />

Kullanım kılavuzlarımızda makinenizle<br />

ilgili tüm önemli bilgileri bulabilirsiniz.<br />

EĞİTİMLİ UZMAN PERSO-<br />

NEL<br />

Üst düzey eğitim almış uzman personelimizden<br />

dilediğiniz zaman öneri ve<br />

yardım alabilirsiniz.<br />

23


GÖWEIL Maschinenbau GmbH<br />

Davidschlag 11, 4202 Kirchschlag // AVUSTURYA<br />

Tel.: +43 (0) 7215 2131-0 // Faks.: +43 (0) 7215 2131-9<br />

office@goeweil.com // www.goeweil.com<br />

86,01051B // <strong>TR</strong>

Hooray! Your file is uploaded and ready to be published.

Saved successfully!

Ooh no, something went wrong!
