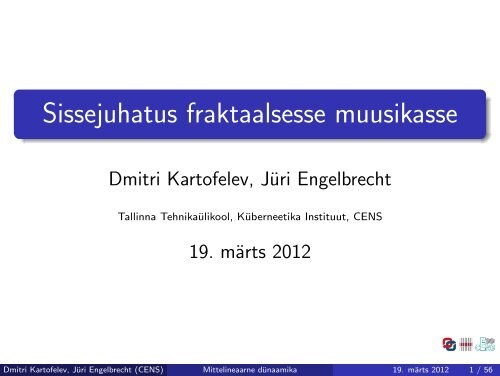

Sissejuhatus fraktaalsesse muusikasse

Sissejuhatus fraktaalsesse muusikasse

Dmitri Kartofelev, Jüri Engelbrecht

Tallinna Tehnikaülikool, Küberneetika Instituut, CENS

19. märts 2012

Dmitri Kartofelev, Jüri Engelbrecht (CENS) Mittelineaarne dünaamika 19. märts 2012 1 / 56

Loengu kava

1 Ajaloost

2 Sissejuhatus, kasutatavad mõisted

3 Musikaalsed fraktalid, kujutised, jadad, jne.

4 Erinevused mida ekspluateerida

5 Muusikapala kokkupanek: põhiidee

6 Kokkuvõte ja järeldused


Ajaloost

570s e.m.a Pythagoras uskus, et muusika on seotud

numbritega (formalism: numbrid kui muusika

allikas)

90s m.a.j Ptolemy uskus, et astronoomia ja muusika on

seotud numbritega. Muusikat saab kirjeldada

matemaatiliste võrranditega

1026 Guido d’Arezzo lõi algoritmilist muusikat

liturgiliste tekstistide alusel (oma aja nõutuim

helilooja)

15 saj. Kanoonilise muusika esitamine kloostrites


Ajaloost

1756 Mozart Musikalisches Wurfelspiel -

muusikaline täringumäng

1815s Ada Lovelace (esimene programeerija, töötas

koos Charles Babbage’ga programeeritava

arvuti loojaga)

”Supposing, for instance, that the fundamental relations of pitched

sound in the signs of harmony and of musical composition were

susceptible of such expression and adaptations, the engine might

compose elaborate and scientific pieces of music of any degree of

complexity or extent.” – Ada Lovelace


Ajaloost

Joonis: Ada Lovelace ja Charles Babbage’i Analytical Engine


Ajaloost

1945 Dodekafoonia, seriaalne muusika, serialistlik

meetod, looja: Arnold Schoenberg

1950 Esimene arvuti (CSIRAC) mis programeeriti

esitama muusikat

1955 - 57 Arvuti ILLIAC loob algoritmilist muusikat

(tulemus anti muusikutele esitada)

1990 Personaalrvutid suudavad reaalajas

genereerida ning esitada keerulisi algoritme

2000 Nutitelefonid suudavad reaalajas genereerida

ning esitada keerulisi algoritme


Ajaloost

Joonis: CSIRAC (Council for Scientific and Industrial Research

Automatic Computer) või CSIR Mk 1


Sissejuhatus

Masingenereeritud muusika on mahukas teema

Fraktaalne muusika (≡ fraktal) kuulub

masingenereeritud muusika alamhulka

Tutvustame lihtsamaid võtteid mida on mugav

personaalarvutis kasutada, laskumata tehnilistesse

peensustesse


Mõiste: fraktal

Fraktalit iseloomustab enesesarnasus igas mõõtkavas

Joonis: Juulia hulk zn+1 = 2−5z3 n

6z 2 n −6zn−1


Mõisted: kujutus ja kujutis

Kujutus on reegel või eeskiri mille alusel ühe hulga

elemendid seotakse teise hulga elementidega

Joonis: Kujutus ja kujutuse kujutis


Mõiste: kuldlõige

a + b

a

= a

b

= ϕ ≈ 1.61803 (1)

Joonis: Kuldlõige Fibonacci spiraalis


Graafilised meetodid

Fraktalit kujutavas graafikas on võimalik ära kasutada

muusika tegemiseks. Taoline võte pole meile sobilik.

Joonis: Hilberti kõver ja selle tõlgendamine


Logistiline kujutis

Logistiline kujutis on esitatav kujul

yn+1 = ryn(1 − yn) (2)

kus r on kontrollparameeter vahemikus (0, 4]


Logistiline kujutis

Muusikapala mis on tehtud kasutades logistilist kujutist

Esita (20 s)

Joonis: Logistiline kujutis kus y0 = 0.1 ja r = 3.71


1/f müra generaator

1/f müra generaator on esitatav kujul

yn+1 = myn + k 1 − m 2 (3)

m on vahemikus [0, 1] ja k on juhuslikult gen. arv

muusika tegemisel asendatakse k väärtused

logistilise kujutise väärtustega kusjuures r = 4


1/f müra generaator

Muusikapala mis on tehtud kasutades 1/f müra

Esita (20 s)

Joonis: 1/f müra kus x0 = 0.1 ja m = 0.7


Lorenzi fraktal

Lorenzi fraktal on esitatav kujul

yn+1 = a(3yn − 4y 3 n) (4)

parameeter a on määratud vahemikus [0, 1]

muusika tegemisel sobib paremini vahemik [0.65, 1]


Lorenzi fraktal

Muusikapala mis on tehtud kasutades Lorenzi fraktalit

Esita (20 s)

Joonis: Lorenzi fraktal kus a = 0.97 ja y0 = 0.1


Henoni fraktal

Henoni fraktal on esitatav kujul



xn+1 = 1 + yn − ax 2 n

yn+1 = bxn

Muusika tegemiseks valime

a = 1.4 ja b = 0.3

Muusikapala mis on tehtud

kasutades Henoni fraktalit

Esita (20 s)

(5)

Joonis: Henoni fraktal kus

a = 1.4, b = 0.3,

x0 = y0 = 1, 10 4

iteratsiooni (suured

väärtused hüljatud)


Hopalongi fraktal

Hopalongi fraktal on esitatav kujul





xn+1 = yn − sgn xn |bxn − c|

yn+1 = a − xn

(6)

kus a, b ja c on kontroll parameetrid

Muusikapala mis on tehtud kasutades

Hopalongi fraktalit

Esita (20 s)

Joonis:

Hopalongi fraktal

kus a = −55,

b = 17, c = −21,

x0 = y0 = 0,

5 · 10 4 it.-i


Piparkoogimehike

Piparkoogimehikese fraktal on

esitatav kujul



xn+1 = 1 − yn + |xn|

(7)

yn+1 = xn

muusika tegemiseks määrame

x0 = −0.1 ja y0 = 0

Muusikapala mis on tehtud

kasutades piparkoogimehikese

fraktalit

Esita (20 s)

Joonis: Piparkoogihehike

kus x0 = −0.1, y0 = 0 ja

5 · 10 4 it.-i


Morse-Thue jada

Morse-Thue jada moodustamine (lihtsaim juht)

Detsimaalne Binaarne Bin el. summa

1 0001 1

2 0010 1

3 0011 2

4 0100 1

5 0101 2

6 0110 2

7 0111 3

8 1000 1

9 1001 2


Morse-Thue jada

Muusikapala mis on tehtud kasutades Morse-Thue jada

Esita (20 s)

Joonis: Morse-Thue jada


L-süsteemid (Lindenmayeri süsteemid)

Kõige olulisem meetod mida kasutatakse muusika

genereerimiseks. Meetodi looja oli Lindenmayer. Algselt

kasutatud bioloogias.

Joonis: L-süsteemid, fraktaalsed taimed


L-süsteemid

L-süsteemide kategooriad:

Konteksti vabad (OL) ja konteksti tundlikud (IL: 0L,

1L, 2L, jne.)

Deterministlikud (DL) ja stohastilised

Sulustatud

Paljundavad (PL) ja mitte-paljundavad

Tabel L-süsteemid (TL)

Parameetrilised L-süsteemid

Laiendatud L-süsteemid


L-süsteemid

Muusikapala mis on tehtud kasutades L-süsteemi

Reeglid: P1: a → ab

P2: b → a

Aksioom: b

n = 0 : b

n = 1 : a

n = 2 : ab

n = 3 : aba

n = 4 : abaab

n = 5 : abaababa

Esita (20 s)

Joonis: Tõlgendame: a = 0.2

ja b = −0.2


Rahetera numbrid

3n + 1 numbrid (rahetera numbrid)

Võta üks 1-st suurem täisarv

Kui see arv on paaris jaga see 2-ga

Kui paaritu korruta 3-ga ja liida 1

Rahetera numbrid alustades nr. 7-st

7, 22, 11, 34, 17, 52, 26, 13, 40, 20, 10, 5, 16, 8, 4, 2, 1,

4, 2, 1, 4, 2, 1, lõpeta või alusta uuesti


Rahetera numbrid

Pikima jada saab siis kui alustada nr. 27-st

Joonis: Rahetera nr.-d, y0 = 27, teostatakse 111 sammu


Muid fraktaleid mida kasutada

Popcorni fraktal



xn+1 = xn − h sin(yn + tan 3yn)

yn+1 = yn − h sin(xn + tan 3xn)

Joonis: Popcorni fraktal kus h = 0.05, x0 = −0.1, y0 = 0 ja 5 · 10 4

it.-i



Puu aastaringide fraktal



xn+1 = yn − sgn xn| sin xn cos b + c − xn sin(a + b + c)|

yn+1 = a − xn

Joonis: Puu aastaringide fraktal kus a = −50, b = −1, c = −45,

x0 = y0 = 1 ja 5 · 10 4 it.-i



Quadrup-Two fraktal



xn+1 = yn − sgn xn sin(ln |b(xn − c)|) tan −1 |c(xn − b)| 2

yn+1 = a − xn

Joonis: Quadrup-Two fraktal kus a = −50, b = −1, c = −41,

x0 = −1, y0 = 1 ja 5 · 10 4 it.-i



Mira fraktal

xn+1 = byn + axn + 2(1−a)x2 n

1+x 2 n

yn+1 = −xn + axn+1 + 2(1−a)x2 n+1

1+x 2 n+1

Joonis: Mira fraktal kus a = 0.31, b = 1, x0 = 12, y0 = 0 ja 5 · 10 4

it.-i



Martini fraktal

xn+1 = yn − sin xn

yn+1 = a − xn

Joonis: Martini fraktal kus a = 0.31, x0 = y0 = 0 ja 5 · 10 4 it.-i



Hopalong 2 fraktal





xn+1 = yn + sgn xn |bxn − c|

yn+1 = a − xn

Joonis: Hopalong 2 fraktal kus a = −55, b = 17, c = −21,

x0 = y0 = 0 ja 5 · 10 4 it.-i








xn+1 = yn − sgn xn |bx2 n − c|

yn+1 = a − xn

Joonis: Hopalong 3 fraktal kus a = −55, b = −1, c = −41,

x0 = y0 = 0 ja 5 · 10 4 it.-i






xn+1 = yn + sgn xn|bxn − c|

yn+1 = a − xn

Joonis: Hopalong 4 fraktal kus a = 0.6, b = 1.5, c = −2.5,

x0 = y0 = 1 ja 5 · 10 4 it.-i






xn+1 = yn − sgn xn cos |bxn − c|

yn+1 = a − xn


x0 = y0 = 0 ja 5 · 10 4 it.-i






xn+1 = yn − sgn xn log |bxn − c|

yn+1 = a − xn


x0 = y0 = 0 ja 5 · 10 4 it.-i








xn+1 = yn − sgn xn |xn sin a − cos a|

yn+1 = a − xn

Joonis: Hopalong 7 fraktal kus a = −26, x0 = y0 = 0 ja 5 · 10 4 it.-i



jne, jne, jne.


Erinevad omadused mida ekspluateerida

Fraktali sisesed erinevused

Tugev sõltuvus kontrollparameetrite valikust

Tugev sõltuvus algtingimuste valikust

Joonis: Mira fraktal kus a = 0.7, b = 0.9998, x0 = 9, y0 = 0 ja

5 · 10 4 it.-i, muutus algtingimuses ∆y0 = 10 −4



Fraktalite vahelised erinevused

Erinevad fraktalid on erineva käitumisega

Erinevused tihedus spektrites

Joonis: Logistiline kujutis kus y0 = 0.1, r = 3.71 vs. Morse-Thue

jada



Fraktali vahelised erinevused

Aegrea pikkus, näiteks rahetera nr.id, L-süsteemid

Aegrea kuju, kui järsud on muutused ühes

iteratsioonis

Suurem või väiksem näiline kaotilisus (võrdle arv

π-ga)

Enesesarnasus, reskaleerimisega esile kutsutud

muutus


Muusikapala kokkupanek: põhiidee

Helikõrguste diapasooni

valik

Helikõrguste sammu

valik (∆f = fn+1 − fn)

Normeerime valitud

fraktali aegrea valitud

vahemikku



f0 = 27.5[Hz]

fn+1 = fn 12√ 2

(8)



Muusikariista tämber ehk kõla






















Erivevate motiivide (pala osade) vaheldumine on

soovitatav siduda kuldlõikega (kuldlõige meeldib meie

ajule)





ajule)





ajule)





ajule)





ajule)





ajule)


Tarkvara

cgMusic

FractalMus

(linux)

Fractal Tune

Smithy

Fractal Music

Composer


Muusikalised näited

Muusikapala nr. 1

Esita (50 s)


Esita (50 s)


Esita (50 s)


Kokkuvõte ja järeldused

Spektraaltiheduste graafikud: valge ja roosa müra ning

Brown’i liikumine

Joonis: Erinevad mürad



Erinevate kultuuride muusika spektraaltihedused

Joonis: Vasak: a) Ba-Benzele pügmeed b) Jaapani tradits. c) India klas. d) Vene folk. e) USA bluus Parem: a) Keskaja

muusika b) Beethoven’i 3-s süm. c) Debussey klaver d) Strauss, Ein Heldenleben e) The Beatles, Sgt. Pepper



Linnulaulu helikõrguste vahemik 2 - 6 kHz. Kasutavad

vähem noote kui meie



Musikaalsus ja inimloode, sisemine kell, perioodilisus

looduses



Fraktaalsus igas mõõtkavas, sotsaalne käitumine

Joonis: Küla Aafrikas


Kokkuvõte

Mõisted: fraktal, kujutis, enesesarnane jada,

kuldlõige

Tutvusime fraktaalse muusikapala koostamise

põhiideedega

Q & A


Viited ja lisalugemist

A. Alpern (1995), Techniques for algorithmic composition of

music. Hampshire College.

Grout, Donald Jay & Claude V. Palisca (1996), A History of

Western Music. 5th ed. W. W. Norton and Company: New

York

P. Prusinkiewicz (1986) Score Generation with L-systems.

Proc. Intl. Computer Music Conf ’86, 455-457

Stelios Manousakis (2006,) Musical L-systems MSc thesis -

sonology, The Royal Conservatory, The Hague

John A. Maurer IV (1999), A Brief History of Algorithmic

Composition

A.J. Crilly, Rae A. Earnshaw, Huw Jones (Editors) (1993),

Applications of Fractals and Chaos: The Shape of Things,

Springer
