1<br />
2<br />
3<br />
4<br />
5<br />
22<br />

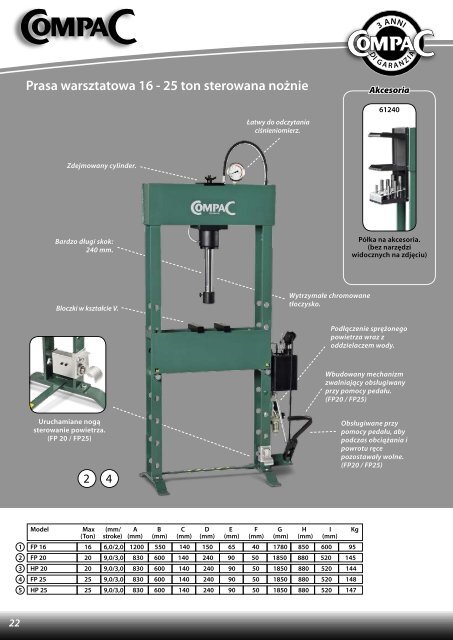

<strong>Prasa</strong> <strong>warsztatowa</strong> 16 - 25 ton sterowana nożnie<br />
Zdejmowany cylinder.<br />
Bardzo długi skok:<br />
2<strong>40</strong> mm.<br />
Bloczki w kształcie V.<br />
Uruchamiane nogą<br />
sterowanie powietrza.<br />
(FP 20 / FP25)<br />
2<br />
4<br />
Łatwy do odczytania<br />
ciśnieniomierz.<br />
Wytrzymałe chromowane<br />
tłoczysko.<br />
Model Max (mm/ A B C D E F G H I Kg<br />
(Ton) stroke) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)<br />
FP 16 16 6,0/2,0 1200 550 1<strong>40</strong> 150 65 <strong>40</strong> 1780 850 600 95<br />
FP 20 20 9,0/3,0 830 600 1<strong>40</strong> 2<strong>40</strong> 90 50 1850 880 520 145<br />
HP 20 20 9,0/3,0 830 600 1<strong>40</strong> 2<strong>40</strong> 90 50 1850 880 520 144<br />
FP 25 25 9,0/3,0 830 600 1<strong>40</strong> 2<strong>40</strong> 90 50 1850 880 520 148<br />
HP 25 25 9,0/3,0 830 600 1<strong>40</strong> 2<strong>40</strong> 90 50 1850 880 520 147<br />
3 ANNI<br />
DI G A R A N Z I A<br />
Akcesoria<br />
612<strong>40</strong><br />
Półka na akcesoria.<br />
(bez narzędzi<br />
widocznych na zdjęciu)<br />
Podłączenie sprężonego<br />
powietrza wraz z<br />
oddzielaczem wody.<br />
Wbudowany mechanizm<br />
zwalniający obsługiwany<br />
przy pomocy pedału.<br />
(FP20 / FP2 )<br />
Obsługiwane przy<br />
pomocy pedału, aby<br />
podczas obciążania i<br />
powrotu ręce<br />
pozostawały wolne.<br />
(FP20 / FP2 )
<strong>Prasa</strong> <strong>warsztatowa</strong> 20 - 25 ton starowana ręcznie<br />
G<br />
D<br />
3<br />
Zdejmowany cylinder.<br />
Wytrzymałe<br />
chromowane<br />
tłoczysko.<br />
Bardzo długi skok:<br />
2<strong>40</strong> mm.<br />
Bloczki w kształcie V.<br />
Nożne sterowanie<br />
powietrza.<br />
(HP 20 / HP 25)<br />
No 6/7<br />
E<br />
F<br />
B<br />
H<br />
A<br />
5<br />
C<br />
I<br />
Akcesoria:<br />
Półka na<br />
akcesoria.<br />
(Nr. 612<strong>40</strong>)<br />
O wszystkim decyduje know-how<br />
Łatwy do odczytania<br />
ciśnieniomierz.<br />
Model<br />
1<br />
2<br />
3<br />
4<br />
5<br />
Model<br />
1<br />
2<br />
3<br />
4<br />
5<br />
61219<br />
61216<br />
61216<br />
61216<br />
61216<br />
61220<br />
61218<br />
61218<br />
61218<br />
61218<br />
Wbudowany<br />
mechanizm<br />
zwalniający<br />
obsługiwany<br />
przy pomocy<br />
dźwigni.<br />
Przyłącze<br />
powietrza z<br />
odwadniaczem.<br />
Zdejmowany<br />
cylinder.<br />
Akcesoria<br />
61100<br />
Nakładka na<br />
zakończenie<br />
naciskowe.<br />
Przebijaki<br />
(7 sztuk, Ø12, 14, 16,<br />
20, 22, 25, 30)<br />
Zestaw do<br />
wyciskania łożysk<br />
(4 sztuki, Ø64, 67, 72, 75)<br />
52010<br />
Opcjonalnie wyciągarka<br />
(montowana w fabryce).<br />
FP20/HP20/FP25/HP25<br />
23
6<br />
7<br />
8<br />
9<br />
10<br />
11<br />
12<br />
24<br />
<strong>Prasa</strong> <strong>warsztatowa</strong> <strong>40</strong> - 50 ton sterowana nożnie<br />
Wytrzymałe<br />
chromowane<br />
tłoczysko.<br />
Bloczki w kształcie V.<br />
Szybka i bezpieczna<br />
regulacja wysokości<br />
stołu prasy, za pomocą<br />
wciągarki z hamulcem.<br />
Zdejmowany cylinder.<br />
7 9<br />
Szybki powrót<br />
pneumatyczny.<br />
Wymagane<br />
podpięcie powietrza.<br />
Bardzo długi skok: 300 mm.<br />
Łatwy do odczytania<br />
ciśnieniomierz.<br />
Nożna, z dwoma<br />
prędkościami pompa<br />
umożliwia szybkie<br />
podejście tłoka do<br />
powierzchni roboczej.<br />
Model Max (mm/ A B C D E F G H I Kg<br />
(Ton) stroke) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)<br />
HP <strong>40</strong> <strong>40</strong> 6,7/0,7 8<strong>40</strong> 8<strong>40</strong> 200 300 125 60 1830 1350 620 315<br />
FP <strong>40</strong> <strong>40</strong> 6,7/0,7 8<strong>40</strong> 8<strong>40</strong> 200 300 125 60 1830 1350 620 323<br />
HP 50 50 6,7/0,7 8<strong>40</strong> 8<strong>40</strong> 200 300 125 60 1830 1350 620 315<br />
FP 50 50 6,7/0,7 8<strong>40</strong> 8<strong>40</strong> 200 300 125 60 1830 1350 620 323<br />
HP 60 60 3,8/0,4 850 1000 255 300 160 80 1980 15<strong>40</strong> 680 620<br />
HP 70 70 3,8/0,4 850 1000 255 300 160 80 1980 15<strong>40</strong> 680 620<br />
HP 100 100 3,4/0,3 900 1025 300 320 220 100 2150 1620 860 910<br />
(Wysokość stołu w modelu HP100 regulowana za pomocą siłowników pneumatycznych.)<br />
3 ANNI<br />
DI G A R A N Z I A<br />
Akcesoria<br />
612<strong>40</strong><br />
Półka na akcesoria.<br />
(bez narzędzi<br />
widocznych na zdjęciu)<br />
FP <strong>40</strong><br />
FP 0<br />
Sterowanie nogą - aby ręce<br />
były wolne pod obciążeniem<br />
i przy powrocie.<br />
Szybka i bezpieczna<br />
regulacja wysokości<br />
stołu prasy.
<strong>Prasa</strong> <strong>warsztatowa</strong> <strong>40</strong> - 100 ton sterowana ręcznie<br />
G<br />
D<br />
Wytrzymałe<br />
chromowane<br />
tłoczysko.<br />
Bloczki w kształcie V.<br />
Szybka i bezpieczna<br />
regulacja wysokości<br />
stołu prasy, za pomocą<br />
wciągarki z hamulcem.<br />
(Pneumatyczne<br />
regulacja wysokości<br />
HP100 napędem tłoka<br />
i łańcuchami. Opcja<br />
ta jest dostępna dla<br />
HP 100 jako fabrycznie<br />
zamontowane<br />
wyposażenie dodatkowe).<br />
6 8 10 11<br />
No 6/7<br />
E<br />
F<br />
B<br />
H<br />
A<br />
Ruchomy cylinder. Opcja HP<br />
100. (Ruchomy cylinder jest<br />
dostępna dla HP 100 jako<br />
fabrycznie zamontowane<br />
wyposażenie dodatkowe).<br />
C<br />
I<br />
Szybki powrót tłoka.<br />
Przyłącze powietrza<br />
wymagane.<br />
Szybka i bezpieczna<br />
regulacja wysokości<br />
stołu prasy. (6 - 11)<br />
Winda jest dostępna<br />
dla HP 100 jako<br />
fabrycznie<br />
zamontowane<br />
wyposażenie.<br />
O wszystkim decyduje know-how<br />
Bardzo długi skok: 300 mm.<br />
Łatwy do odczytania<br />
ciśnieniomierz.<br />
Model<br />
6<br />
7<br />
8<br />
9<br />
10<br />
11<br />
12<br />
61216<br />
61216<br />
61216<br />
61216<br />
61228<br />
61228<br />
61231<br />
Model<br />
6<br />
7<br />
8<br />
9<br />
10<br />
11<br />
12<br />
61218<br />
61218<br />
61218<br />
61218<br />
61229<br />
61229<br />
61232<br />
Obsługa ręczna.<br />
Dwustopniowa<br />
pompa do szybkiego<br />
zbliżania<br />
tłoka do powierzchni<br />
roboczej.<br />
Ruchomy<br />
cylinder. (6 - 11)<br />
Ruchomy<br />
cylinder jest<br />
dostępny dla<br />
HP 100 jako<br />
fabrycznie<br />
zamontowane<br />
wyposażenie.<br />
Akcesoria<br />
61100<br />
Nakładka na<br />
zakończenie<br />
naciskowe.<br />
Przebijaki<br />
(7 sztuk, Ø12, 14, 16,<br />
20, 22, 25, 30)<br />
Zestaw do<br />
wyciskania łożysk<br />
(4 sztuki, Ø64, 67, 72, 75)<br />
52012<br />
Winda stołu do HP 100.<br />
(Montowana fabrycznie)<br />
2
13<br />
14<br />
15<br />
16<br />
17<br />
26<br />
Elektro-hydrauliczna prasa <strong>warsztatowa</strong> <strong>40</strong> - 60 ton<br />
Pojedyncza akcja cylindra: dociskanie przy tłoczeniu<br />
bez narzędzi.<br />
Wytrzymałe<br />
chromowane<br />
tłoczysko.<br />
Bloczki w kształcie V.<br />
Szybka i bezpieczna<br />
regulacja wysokości stołu<br />
prasy, za pomocą<br />
wciągarki z hamulcem.<br />
Zdejmowany cylinder.<br />
13<br />
14<br />
Bardzo długi skok: 300 mm.<br />
Łatwy do odczytania<br />
ciśnieniomierz.<br />
Model Max (mm/ (Pull/ A B C D E F G H I Kg Kw<br />
(Ton) sek) ton) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)<br />
EP <strong>40</strong> <strong>40</strong> 9,0 - 8<strong>40</strong> 8<strong>40</strong> 200 300 125 60 1830 1450 620 345 2,2<br />
EP 60 60 10,0/5,0 - 850 1000 255 300 160 80 1980 1760 680 670 2,2<br />
EP <strong>40</strong> D <strong>40</strong> 9,0 6 810 8<strong>40</strong> 200 300 125 60 19<strong>40</strong> 1450 620 355 2,2<br />
EP 60 D 60 10,0/5,0 6 820 1000 255 300 160 80 1980 16<strong>40</strong> 680 717 2,2<br />
EP 100 D 100 10,0/1,4 4 900 1025 300 320 220 100 2150 1620 860 910 2,2<br />
EP <strong>40</strong> D = <strong>Prasa</strong> elektro-hydrauliczna.<br />
EP <strong>40</strong> D = Nacisk <strong>40</strong> ton.<br />
EP <strong>40</strong> D = Dwu funkcyjny cylinder.<br />
3 ANNI<br />
DI G A R A N Z I A<br />
Pompa zamocowana<br />
uchylnie umożliwia<br />
obsługę materiałów o<br />
dużych gabarytach.<br />
(Opcja. EP 100 D)<br />
Pompa zamocowana<br />
uchylnie umożliwia<br />
obsługę materiałów o<br />
dużych gabarytach.<br />
Regulowany<br />
zawór ciśnienia.<br />
Zdejmowany cylinder.
Elektro-hydrauliczna prasa <strong>warsztatowa</strong><br />
<strong>40</strong> - 100 ton z podwójną akcją tłoka.<br />
Podwójne działanie cylindra: ruch w górę i w<br />
dół przy obsłudze narzędziami.<br />
Ruchomy cylinder.<br />
Opcja EP 100 D.<br />
(ruchomy cylinder jest dostępny dla EP<br />
100 D jako fabrycznie zamontowane<br />
wyposażenie dodatkowe).<br />
Wytrzymałe<br />
chromowane<br />
tłoczysko.<br />
Kołnierz do montażu<br />
oprzyrządowania.<br />
Bloczki w kształcie V.<br />
Szybka i bezpieczna<br />
regulacja wysokości<br />
stołu prasy, za pomocą<br />
wciągarki z hamulcem.<br />
(EP 100 D wykorzystuje<br />
łańcuchy przymocowane do<br />
tłoka. Wyciągarka jest<br />
dostępny dla EP 100 D jako<br />
fabrycznie zamontowane<br />
wyposażenie dodatkowe).<br />
15<br />
16<br />
(13-14) (15-17)<br />
O wszystkim decyduje know-how<br />
Bardzo długi skok: 300 mm.<br />
Regulowany zawór<br />
ciśnienia.<br />
Łatwy do<br />
odczytania<br />
ciśnieniomierz.<br />
Pompa zamocowana<br />
uchylnie umożliwia<br />
obsługę materiałów o<br />
dużych gabarytach.<br />
(Excl. EP 100 D)<br />
Standardowe<br />
61100<br />
Nakładka na<br />
zakończenie<br />
naciskowe.<br />
Przebijaki<br />
(7 sztuk, Ø12, 14, 16,<br />
20, 22, 25, 30)<br />
52012<br />
Winda stołu do<br />
EP 100D.<br />
(montowana fabrycznie)<br />
2
