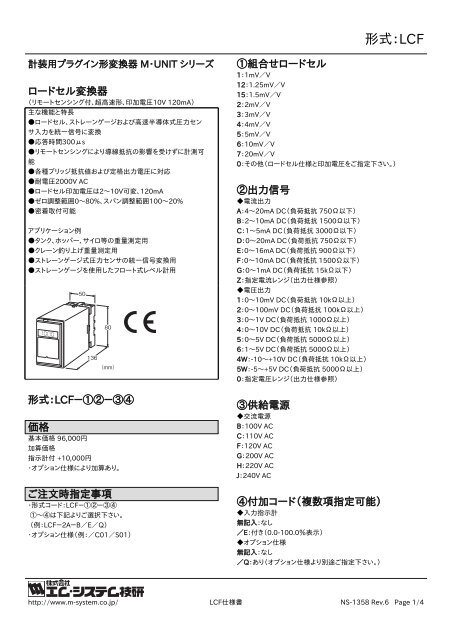

形 式 :LCF
計 装 用 プラグイン 形 変 換 器 M・UNIT シリーズ
ロードセル 変 換 器
(リモートセンシング 付 、 超 高 速 形 、 印 加 電 圧 10V 120mA)
主 な 機 能 と 特 長
●ロードセル、ストレーンゲージおよび 高 速 半 導 体 式 圧 力 セン
サ 入 力 を 統 一 信 号 に 変 換
● 応 答 時 間 300μs
●リモートセンシングにより 導 線 抵 抗 の 影 響 を 受 けずに 計 測 可
能
● 各 種 ブリッジ 抵 抗 値 および 定 格 出 力 電 圧 に 対 応
● 耐 電 圧 2000V AC
●ロードセル 印 加 電 圧 は2~10V 可 変 、120mA
●ゼロ 調 整 範 囲 0~80%、スパン 調 整 範 囲 100~20%
● 密 着 取 付 可 能
アプリケーション 例
●タンク、ホッパー、サイロ 等 の 重 量 測 定 用
●クレーン 釣 り 上 げ 重 量 測 定 用
●ストレーンゲージ 式 圧 力 センサの 統 一 信 号 変 換 用
●ストレーンゲージを 使 用 したフロート 式 レベル 計 用
形 式 :LCF-12-34
価 格
基 本 価 格 96,000 円
加 算 価 格
指 示 計 付 +10,000 円
・オプション 仕 様 により 加 算 あり。
ご 注 文 時 指 定 事 項
・ 形 式 コード:LCF-12-34
1~4は 下 記 よりご 選 択 下 さい。
( 例 :LCF-2A-B/E/Q)
・オプション 仕 様 ( 例 :/C01/S01)
1 組 合 せロードセル
1:1mV/V
12:1.25mV/V
15:1.5mV/V
2:2mV/V
3:3mV/V
4:4mV/V
5:5mV/V
6:10mV/V
7:20mV/V
0:その 他 (ロードセル 仕 様 と 印 加 電 圧 をご 指 定 下 さい。)
2 出 力 信 号
◆ 電 流 出 力
A:4~20mA DC( 負 荷 抵 抗 750Ω 以 下 )
B:2~10mA DC( 負 荷 抵 抗 1500Ω 以 下 )
C:1~5mA DC( 負 荷 抵 抗 3000Ω 以 下 )
D:0~20mA DC( 負 荷 抵 抗 750Ω 以 下 )
E:0~16mA DC( 負 荷 抵 抗 900Ω 以 下 )
F:0~10mA DC( 負 荷 抵 抗 1500Ω 以 下 )
G:0~1mA DC( 負 荷 抵 抗 15kΩ 以 下 )
Z: 指 定 電 流 レンジ( 出 力 仕 様 参 照 )
◆ 電 圧 出 力
1:0~10mV DC( 負 荷 抵 抗 10kΩ 以 上 )
2:0~100mV DC( 負 荷 抵 抗 100kΩ 以 上 )
3:0~1V DC( 負 荷 抵 抗 1000Ω 以 上 )
4:0~10V DC( 負 荷 抵 抗 10kΩ 以 上 )
5:0~5V DC( 負 荷 抵 抗 5000Ω 以 上 )
6:1~5V DC( 負 荷 抵 抗 5000Ω 以 上 )
4W:-10~+10V DC( 負 荷 抵 抗 10kΩ 以 上 )
5W:-5~+5V DC( 負 荷 抵 抗 5000Ω 以 上 )
0: 指 定 電 圧 レンジ( 出 力 仕 様 参 照 )
3 供 給 電 源
◆ 交 流 電 源
B:100V AC
C:110V AC
F:120V AC
G:200V AC
H:220V AC
J:240V AC
4 付 加 コード( 複 数 項 指 定 可 能 )
◆ 入 力 指 示 計
無 記 入 :なし
/E: 付 き(0.0-100.0% 表 示 )
◆オプション 仕 様
無 記 入 :なし
/Q:あり(オプション 仕 様 より 別 途 ご 指 定 下 さい。)
http://www.m-system.co.jp/ LCF 仕 様 書 NS-1358 Rev.6 Page 1/4

形 式 :LCF
オプション 仕 様 ( 複 数 項 指 定 可 能 )
◆コーティング( 詳 細 は、 弊 社 ホームページをご 参 照 下 さい。)
/C01:シリコーン 系 コーティング +500 円
/C02:ポリウレタン 系 コーティング +500 円
/C03:ラバーコーティング +500 円
◆ 端 子 ねじ 材 質
/S01:ステンレス +500 円
機 器 仕 様
構 造 :プラグイン 構 造
接 続 方 式 :M3.5ねじ 端 子 接 続
端 子 ねじ 材 質 : 鉄 にクロメート 処 理 ( 標 準 )または、ステンレス
ハウジング 材 質 : 難 燃 性 黒 色 樹 脂
アイソレーション: 入 力 - 出 力 - 電 源 間
出 力 範 囲 : 約 -10~+120%(1~5V DC 時 )
印 加 電 圧 :2~10V 可 変 ( 前 面 から 調 整 可 )
印 加 電 圧 リミッタ:リモートセンシング 用 端 子 オープン 時 15V 以
下
ゼロ 調 整 範 囲 ( 風 袋 引 調 整 ):0~80%( 前 面 から 調 整 可 )
( 印 加 電 圧 が 出 荷 時 設 定 値 の 場 合 )
スパン 調 整 範 囲 ( 感 度 調 整 ):100~20%( 前 面 から 調 整 可 )
( 印 加 電 圧 が 出 荷 時 設 定 値 の 場 合 )
入 力 指 示 計 : 液 晶 デジタル 表 示 ( 最 小 桁 0.1%)
入 力 仕 様
導 線 の 許 容 抵 抗 値 :
導 線 の 全 抵 抗 値 (Ω)

形 式 :LCF
パネル 図
外 形 寸 法 図 ( 単 位 :mm)・ 端 子 番 号 図
ブロック 図 ・ 端 子 接 続 図
http://www.m-system.co.jp/ LCF 仕 様 書 NS-1358 Rev.6 Page 3/4

形 式 :LCF
http://www.m-system.co.jp/ LCF 仕 様 書 NS-1358 Rev.6 Page 4/4
