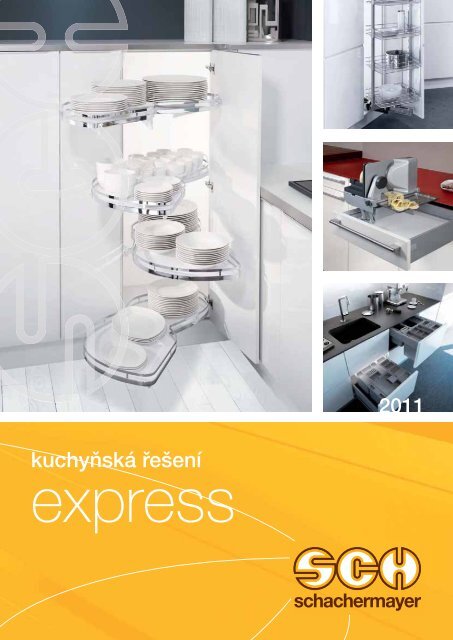

SCH Express 2011_01 IAB kuchy.indd

<strong>2<strong>01</strong>1</strong>

<strong>kuchy</strong>ňská řešení

express

kontaktujte nás

centrála praha

prodejní a poradenské centrum

interiérové vybavení

Obory:

truhlářství, výroba nábytku, nábytkářský průmysl, montáž nábytku, dřevozpracující průmysl, obkladači,

architekti, úřady, nemocnice, školy, bytová družstva

TELEFON FAX E-Mail

Telefonní prodej 244 0<strong>01</strong> 329-333 244 0<strong>01</strong> 335 praha@schachermayer.cz

stavba - kov - sklo

Obory:

stavební firmy, elektro podniky, průmyslová výroba oken a dveří, výrobci oken a dveří, kovoprůmysl a kovovýroba, instalatéři,

strojní a zámečnická výroba, klempíři, tesaři, sklenářství, stavaři a projektanti, fasádníci a malíři


Telefonní prodej 244 0<strong>01</strong> 332 244 0<strong>01</strong> 335 praha@schachermayer.cz

specializované obchody

Obory:

železářství, obchody a obchodní řetězce stavební materiál, obchody pro kutily, stavebniny, prodejci nábytku a bytového vybavení,

<strong>kuchy</strong>ňská studia bez výroby, prodejci deskového materiálu, hotových stavebních dílů, oken a dveří


Zákaznický servis 553 733 036 553 623 260 opava@schachermayer.cz

brno

prodejní a poradenské centrum



Telefonní prodej 543 420 6<strong>01</strong>, 602, 604 543 250 820 brno@schachermayer.cz

chachermayer



Telefonní prodej 543 420 603 543 250 820 brno@schachermayer.cz

opava


telefonní prodejní centrum


Telefonní prodej 553 623 849-850 553 623 260 opava@schachermayer.cz



Telefonní prodej 553 623 136 553 623 260 opava@schachermayer.cz

specializované obchody


Zákaznický servis 553 733 036 553 623 260 opava@schachermayer.cz

tábor


telefonní prodejní centrum


Telefonní prodej 381 200 241, 246 381 200 240 tabor@schachermayer.cz



Telefonní prodej 381 200 242 381 200 240 tabor@schachermayer.cz

otevírací hodiny po.-čt. 7:30-17:00, pá. 7:30-13:00 (prodejna praha do 15:00)

www.schachermayer.cz

ohová řešení

pravé provedenílevé

Rohový výsuv „Le Mans“

Pro otočné dveře

Kombinace současného vysouvání a vytáčení polic zcela mimo

korpus rohové skříňky vytváří elegantní lehký pohyb. Každou

polici je možné vysunout zvlášť, čímž vzniká dokonalý přehled

nad všemi uloženými věcmi.

Vnitřní výška korpusu: 600 – 900 mm, 1250 mm v provedení

Highboard

Minimální hloubka korpusu: 500 mm

Šířka dveří: 450, 500, 600 modul dvířek

Maximální zatížení: 20 kg na polici

Provedení:

Aby police zaručovaly stálou polohu na sobě umístěných

předmětů, jsou sériově vyráběné s šedivým protiskluzovým

povrchem. Zároveň je každá police na svém okraji opatřena

relingem s šedou povrchovou úpravou.

levé provedení

1 GT = dvě police s veškerým montážním vybavením

Upozornění:

pro Le Mans Highboard je potřeba objednat 2 × GT

Materiál: ocel se stříbrnou povrchovou úpravou RAL 9006

obj. číslo popis provedení modul dveří (rozměry) korpus JM

103 379 100 "Le Mans" sada dvou polic pravé 450: 411 - 418 mm 900 mm GT

103 379 1<strong>01</strong> "Le Mans" sada dvou polic levé 450: 411 - 418 mm 900 mm GT


103 379 103 "Le Mans" sada dvou polic levé 500: 461 - 468 mm 1000 mm GT


103 379 105 "Le Mans" sada dvou polic levé 600: 561 - 568 mm 1000 mm GT

obj. číslo popis provedení materiál JM

103 379 110 "Le Mans" středová nosná tyč výška: 600-750 mm ocel / chrom KS

103 379 111 "Le Mans" středová nosná tyč výška: 720-900 mm ocel / chrom KS

103 379 113 "Le Mans" středová nosná tyč výška: 1250 mm (Le Mans Highboard) ocel / chrom KS

obj. číslo popis provedení JM

103 379 112 "Le Mans" tlumení plast šedivý (1 GT = 2 ks) GT

1

aaa rohová řešení

pravé provedení


Twin Corner Basic

A

Rohové řešení Twin Corner Basic předpokládá použití otočných

dvířek. Kování je nezávislé na výšce korpusu. Po otevření

dvířek vysouváme obě police zároveň ven z korpusu. Police

jsou dřevěné s bílou povrchovou úpravou. Zvýšený okraj barvy

stříbrošedé.

.

16-19 mm

B

max. 70 mm

min. 490 mm

A (min) B

450 900 min. 411

500 1000 min. 461

600 1000 min. 561

max. 25 mm

obj. číslo popis provedení min. světlý otvor dvířek korpus JM

103 379 185 Twin corner Basic kompletní sada levé 411 mm 900 mm KS

103 379 186 Twin corner Basic kompletní sada pravé 411 mm 900 mm KS





2

<strong>SCH</strong> express - INTERIÉROVÉ VYBAVENÍ - <strong>kuchy</strong>ňská řešení


A (min) B C

obrázek zobrazuje pravé provedení

450 900 450 min. 411

500 1000 500 min. 461

600 1000 600 min. 561

Rohový výsuv SLIDE CORNER

A

• Každou polici je možné samostatně vysunout

• Maximální využití prostoru v rohové skříni

• Horní polici je možné při montáži výškově nastavit

• Skříňku sousedící s otevřenou rohovou skříňkou

SLIDE CORNER je možné plně využívat

Rozsah dodávky: 1 GT se skládá ze dvou polic a otočného kování

Minimální světlá hloubka korpusu: 490 mm

Minimální světlá výška korpusu: 500 mm

Nosnost jedné police: 15 kg

Materiál: ocel stříbrná RAL 9006 / dřevěná police šedá

16-19 mm

B

C

max. 70 mm

min. 50 mm

max. 70 mm

max. 25 mm

min. 490 mm

obj. číslo popis provedení šířka dveří šířka korpusu JM

103 379 166 Slide corner kompletní sada pravé 45 cm 900 mm GT

103 379 167 Slide corner kompletní sada levé 45 cm 900 mm GT





3


Rohový výsuv Magnia Powerslide

Výhody:

• Rohový výsuv Magnia umožňuje vysunutí police aniž by

blokoval obě sousedící skříňky v provozu. Vysouvá se

ke stejné straně do které jsou otevřená dvířka

• Tlumení s dotahem

• Snadná montáž a demontáž

(beznářaďové sejmutí či nasazení police popřípadě kování)

• Optimální využití prostoru skříňky

• Skrytá funkčnost výsuvu

• Každou polici je možné zatížit max. 20 kg

Kompletní set pro asymetrické rohové skříňky se skládá

z následujících položek:

1 Kování PowerSlide pro rohovou skříňku

Potřebný spojovací materiál

2 otočné police na ložné ploše bílé nebo světle šedé/z boku lakováno

RAL9006, lem šedý


Výrobní rozměry:

Minimální světlá hloubka korpusu: 500 mm

Výška korpusu: 685-745 mm

Materiál: ocel / plast

obj. číslo popis provedení ložná plocha šířka dveří šířka korpusu JM

103 379 603 Magnia Powerslide kompletní sada levé světle šedá 45: 412-418 900 mm GT

103 379 604 Magnia Powerslide kompletní sada pravé světle šedá 45: 412-418 900 mm GT





103 379 621 Magnia Powerslide kompletní sada levé bílá 45: 412-418 900 mm GT

103 379 622 Magnia Powerslide kompletní sada pravé bílá 45: 412-418 900 mm GT





4



pravé provedení (koše Saphir)

pravé provedení (koše Scalea)

WARI CORNER V09

s integrovaným tlumením

Při vytažení dvířek rohového výsuvu WARI CORNER V09, vyjedou

přední dva koše ven z korpusu a zbývající koše se přesunou ze

zadní části rohu do vzniklého prostoru .

Výhody:

• Výškové nastavení čela

• Jednoduchá montáž do všech standardních skříněk

• Optimální využití prostoru

• Plnovýsuv s integrovaným tlumením

• Čelní kování je určené pro plné nebo rámové dveře.

Rám má povrchovou úpravu RAL 9006.

• Se 4 koši Saphir stříbrné barvy RAL 9006 popřípadě ocel

pochromovaná

Nosnost:

přední koše, každý 8 kg

zadní koše, každý 9,5 kg

Rozměry košů (Š × H × V):

přední koš: 450 × 305 × 75 mm

zadní koš: 430 × 370 × 75 mm

Montážní rozměry:

Min. šířka korpusu: 900 mm

Min. světlá hloubka korpusu: 485 mm

Min. světlá výška korpusu: 530 mm

Min. šířka dveří: 446 mm

obj. číslo popis provedení šířka dveří JM

103 378 790 WARI CORNER V09 včetně tlumení s koši saphir levé ocel pochromovaná GT

103 378 791 WARI CORNER V09 včetně tlumení s koši saphir pravé ocel pochromovaná GT

103 378 792 WARI CORNER V09 včetně tlumení s koši saphir levé oce stříbrná RAL 9006 GT

103 378 793 WARI CORNER V09 včetně tlumení s koši saphir pravé oce stříbrná RAL 9006 GT

103 378 794 WARI CORNER V09 včetně tlumení s koši scalea levé ocel stříbrná RAL 9006 GT

103 378 795 WARI CORNER V09 včetně tlumení s koši scalea pravé ocel stříbrná RAL 9006 GT

5


Magic Corner Standard

Čelní výsuv

Minimální výška korpusu: 525 mm


Při vytažení dvířek rohového výsuvu Magic Corner Standard,

vyjedou přední dva koše ven z korpusu a zbývající koše se

přesunou ze zadní části rohu do vzniklého prostoru.

Výhody:

• Optimální využití místa

• Individuální rozmístění košů na rámu

• Velmi komfortní obsluha

• Jednoduchá montáž pro všechny normy

(i v případě spodních skříněk s velkým přesahem dveří)

• Čelní kování s nastavením ve 3 směrech

Závěsné koše:

2 koše vpředu (Š × H × V): 295 × 470 × 80 mm, max. zatížení 1 koše 7 kg

2 koše vzadu (Š × H × V): 470 × 390 × 80 mm, max. zatížení 1 koše 9 kg

Rozměr korpusu:

Šířka korpusu od 900 mm




obj. číslo popis provedení počet košů materiál JM

103 378 656 Magic Corner Standard kompletní sada levé 4 ocel, provedení chrom GT

103 378 657 Magic Corner Standard kompletní sada pravé 4 ocel, provedení chrom GT

obj. číslo popis materiál JM

103 378 658 Magic Corner Standard tlumení Soft - Stopp plast KS

6



Magic Corner Comfort

Pro otočné dveře



Při vytažení dvířek rohového výsuvu Magic Corner Comfort,

vyjedou přední dva koše ven z korpusu a zbývající koše se

přesunou ze zadní části rohu do vzniklého prostoru.

Výhody:

• Přesvědčivé využití prostoru – veškerou úložnou plochu lze

vysunout ven z korpusu skříně.

• Všechny uložené předměty jsou viditelné a jednoduše

dosažitelné.

• Snadnou ergonomickou obsluhu zajistí výškově stavitelná

úchytka.

• Lehký a tichý chod i při plně naložených koších zaručuje nová

technologie výsuvů.

• Zadní koše je možné jednotlivě vysunout (plnovýsuv),

čímž je zajištěn maximální komfort při obsluze.

Závěsné koše pro šířku korpusu 900 mm:




Závěsné koše pro šířku korpusu 1000 mm:



ergonomická výsuvná úchytka

obj. číslo popis provedení korpusů materiál JM

103 378 645 Magic Corner Comfort kompletní sada levá 1000 mm ocel, provedení chrom GT

103 378 646 Magic Corner Comfort kompletní sada pravá 1000 mm ocel, provedení chrom GT

103 378 700 Magic Corner Comfort kompletní sada levá 900 mm ocel, provedení chrom GT

103 378 7<strong>01</strong> Magic Corner Comfort kompletní sada pravá 900 mm ocel, provedení chrom GT


103 378 658 Magic Corner Comfort tlumení Soft - Stopp plast KS

7


Rohové otočné drátěné koše

Celokruhové otočné drátěné koše

celokruhový otočný drátěný koš

Určeno pro spodní rohové skříňky s rozměry 800 × 800 mm

a 900 × 900 mm. Celokruhové drátěné otočné police potažené

ochranou plastovou vrstvou stříbrné barvy. Určeno pro

naložené diagonální dveře. Nosná středová tyč (nastavitelná

od 650-710 mm) je pevně přišroubována do korpusu.

Vybavení dodávky: 2 otočné police, nosná středová roura včetně horní

a dolní příruby pro pevné uchycení do korpusu.

Třičtvrtěkruhové otočné drátěné koše

třičtvrtěkruhový otočný drátěný koš

Určeno pro spodní rohové skříňky s rozměry 800 × 800 mm

a 900 × 900 mm. Třičtvrtěkruhové drátěné otočné police potažené

ochranou plastovou vrstvou stříbrné barvy. Určeno pro rohová

dvířka. Nosná středová tyč (nastavitelná od 650-710 mm) je

pevně přišroubována do korpusu.

Vybavení dodávky: 2 otočné police, nosná středová roura včetně horní

a dolní příruby pro připevnění do korpusu.

Půlkruhové otočné drátěné koše

Při otevření skříňky je možné půlkruhovou drátěnou polici vytočit

ven z korpusu. Spodní police je většinou spřažená unášečem

s dvířky, čímž dojde k jejich vytočení již při otevření dvířek. Každá

police je samostatně připevněna ke korpusu spodní skříňky

pomocí speciálního nosného držáku police.

Unášeč a nosný držák police není součástí dodávky.

půlkruhový otočný drátěný koš

obj. číslo popis korpus průměr koše materiál JM

103 378 155 Třičtvrtěkruhové otočné drátěné koše 800 a 900 720 ocel, stříbrná RAL9006 GT

103 378 156 Třičtvrtěkruhové otočné drátěné koše 900 820 ocel, stříbrná RAL9006 GT

103 378 150 Celokruhové otočné drátěné koše 800 a 900 720 ocel, stříbrná RAL9006 GT

103 378 151 Celokruhové otočné drátěné koše 900 820 ocel, stříbrná RAL9006 GT

obj. číslo popis poloměr délka provedení materiíl JM

103 378 452 Půlkruhové otočné drátěné koše 365 700 bez příslušenství RAL9006 KS



103 378 330 Půlkruhové otočné drátěné koše 365 700 s příslušenstvím RAL9006 GT




103 378 447 Půlkruhové otočné drátěné koše - nosný držák plast střiíbrný RAL 9006 KS

103 378 446 Půlkruhové otočné drátěné koše - unášeč plast střiíbrný RAL 9006 KS

8



Rohové otočné kování Recorner maxx

Konstrukce otočného kování umožňuje jeho používání

s minimálními nároky na prostor v <strong>kuchy</strong>ni. Používané kruhové

koše jsou neseny na ramenech kování úhlopříčkou korpusu

a odpadá tak použití středové tyče, která na polici zabírala

místo.

Výhody:

• Optimální využití prostoru pro neskladné věci

• Samotná konstrukce kování je prakticky neviditelná

• Výškově nastavitelné police

Nosnost:

Max. 27,5 kg/na polici

Rozsah dodávky:

2 4/4 kruhové police s relingem

2 ramena

2 boční úchyty

pro beznářaďové

výškové seřízení

A x A T 1 T 2 D

(mm) (mm) (mm) (mm)

900 x 900 540 - 570 > 505 760

800 x 800 540 - 570 > 505 680

obj. číslo popis rozměry materiál JM

103 378 854 Recorner Maxx kompletní sada ø 760 mm, 900 × 900 mm dřevo bílé/ocel chrom GT

103 378 855 Recorner Maxx kompletní sada ø 760 mm, 900 × 900 mm dřevo šedé/ocel RAL9006 GT

103 378 856 Recorner Maxx kompletní sada ø 680 mm, 800 × 800 mm dřevo bílé/ocel chrom GT

103 378 857 Recorner Maxx kompletní sada ø 680 mm, 800 × 800 mm dřevo šedé/ocel RAL9006 GT

9

x


Rohové otočné kování Recorner Maxx 3/4

Konstrukce otočného kování umožňuje jeho používání

s minimálními nároky na prostor v <strong>kuchy</strong>ni. Používané

třičtvrtěkruhové koše jsou neseny na ramenech kování

úhlopříčkou korpusu a odpadá tak použití středové tyče, která

na polici zabírala místo.

Výhody:

• Optimální využití prostoru pro neskladné věci

• Samotná konstrukce kování je prakticky neviditelná

• Výškově nastavitelné police

Nosnost:

Max. 27,5 kg/na polici


2 ¾ kruhové police s relingem

2 ramena

2 boční úchyty pro

beznářaďové výškové nastavení

S

x

64

64

K

128

128

128

128

49

K

(mm)

X (mm)

S=16 S=17 S=18 S=19 S=20

900 x 900 240 239 238 237 236

800 x 800 213 212 211 210 209

C

D

A x A B C D E

(mm) (mm) (mm) (mm) (mm)

900 x 900 835 440 760 < 335

800 x 800 745 390 680 < 235

B

A x A

E


103 378 850 Recorner Maxx ¾ kompletní kování ø 760 mm, 900 × 900 mm dřevo bílé/ocel chrom GT

103 378 851 Recorner Maxx ¾ kompletní kování ø 760 mm, 900 × 900 mm dřevo šedé/ocel RAL9006 GT

103 378 852 Recorner Maxx ¾ kompletní kování ø 680 mm, 800 × 800 mm dřevo bílé/ocel chrom GT

103 378 853 Recorner Maxx ¾ kompletní kování ø 680 mm, 800 × 800 mm dřevo šedé/ocel RAL9006 GT

10



Rohové otočné police verze pro(arc

• Otočná dna pro(arc jsou vyrobena z vysoce kvalitního

polyesteru o vysoké pevnosti

• Police jsou vybaveny integrovanou protiskluzovou

povrchovou úpravou s podélnými vyvýšenými stehy, které

zaručují snadné čištění

• Výztuhy spodní části police umožňují zátěž na jejím kraji

až 25 kg.

Barevné provedení: hliníkově šedá

celokruhová otočná police pro(arc

třičtvrtěkruhová otočná police pro(arc

půlkruhová otočná police pro(arc

obj. číslo popis ø police korpus barevné provedení JM

103 370 100 Police pro(arc celokruhové provedení 710 mm 900 × 900 stříbrně šedá KS

103 370 095 Police pro(arc třičtvrtěkruhové provedení 710 mm 800 × 800 stříbrně šedá KS

103 370 098 Police pro(arc třičtvrtěkruhové provedení 810 mm 900 × 900 stříbrně šedá KS

obj. číslo popis JM

103 370 093 Otočné kování pro třičtvrtě a celokruhové police KS

obj. číslo popis ø police korpus barevné provedení JM

103 370 111 Police pro(arc půlkruhové provedení 740 mm 900 × 458 stříbrně šedá KS


103 370 105 Otočné kování pro půlkruhové police KS

103 370 118 Unášeč pro půlkruhové police KS

11


Mondo II 2k - rohová skříňka

s integrovaným otočným kováním

Bubnové otočné dveře

díky svému netradičnímu tvaru, dodávají celé <strong>kuchy</strong>ni nový

vzhled. Dveře jsou plastové s vroubkovanou vodorovnou

povrchovou úpravou stříbrné barvy. Soklové nohy jsou součástí

dodávky.

Při použití bukového oválného dřevěného prkénka převezme

pracovní plocha tvar rohové skříňky s bubnovými dvířky. Pro účel

snadné údržby je možné dřevěné prkénko snadno odejmout.

Provedení:

Bočnice korpusu jsou vyrobeny ze 16 mm široké oboustranné

lamino desky, z přední strany osazené těsnícími lištami. Vnitřní

strana korpusu má světle šedou barvu. Otočná dna jsou stříbrně

šedá, vyrobena z vysoce kvalitního plastu na dně s integrovanou

protiskluzovou povrchovou úpravou a vyvýšeným okrajem barvy

hliníku. Soklové nohy jsou vyrobeny z černého plastu. Bubnové

dveře jsou vyrobeny z vodorovně vroubkovaného plastu stříbrné

barvy.

Základní rozměry standard/průmyslové provedení:

Výška bočnic:720/722 mm

Výška soklových nohou: 100/140 mm

Hloubka korpusu: 555/560 mm

Rohová skříňka Mondo 2k se skládá z následujících částí:

Kompletní smontovaná rohová skříňka, která obsahuje 2 pro(arc police

s integrovanou protiskluzovou povrchovou úpravou a vyvýšeným okrajem.

Každá z polic, díky své vylepšené konstrukci unese na svém kraji až

25 kg váhy. Otočné kování, jehož součástí je integrované tlumení. Sada 7

soklových nohou o výšce 100 mm včetně přírub. Připevněné těsnící lišty

na okrajích bubnových dveří zaručují jejich snadné dolehnutí na korpusy

okolních skříněk. Podrobný návod k použití je součástí dodávky

obj. číslo popis rozměry JM

103 370 076 Mondo II 2k kompletní funkční rohová skříňka 900 × 900 mm GT

103 398 646 Mondo II 2k kompletní funkční rohová skříňka 900 × 900 mm průmyslové provedení GT

obj. číslo popis popis JM

103 370 078 Mondo II 2k krájecí oválné prkénko přírodní buk KS

12



provedení pro diagonální dvířka

Mondo II - rohová skříňka

s integrovaným otočným kováním

Pro diagonální nebo rohová 90° dvířka s tlumením

Výhody:

• Stabilní a tichý otočný mechanismus je vybaven integrovaným

tlumením jak pro diagonální tak pro rohová dvířka

• Při stlačení dvířek dochází k jejich nadzvednutí o 3,5 mm

a následnému hladkému otáčení obou polic včetně dvířek

bez drhnutí o dno rohové skřínky

• Snadná údržba díky praktickému tvaru polic rohové skříňky

• Dveře se neotvírají do prostoru <strong>kuchy</strong>ně, což může být

výhodou zvláště u malých <strong>kuchy</strong>ní

• U rohových dvířek lze každé křídlo zvlášť seřídit ve třech

směrech

• Nízká hmotnost rohové skříňky umožňuje její snadnou dopravu

provedení pro rohová dvířka

obj. číslo popis rozměry JM

103 370 080 Mondo II pro rohová dvířka 900 × 900 KS

103 370 081 Mondo II pro rohová dvířka 800 × 800 KS

103 370 082 Mondo II pro diagonální dvířka 900 × 900 KS


103 370 068 Lišta pro upevnění diagonálních dvířek s rámem ocel, lak bílý KS

103 370 079 Set soklových nohou výška 150 mm plast černý GT

13

aaa potravinové skříně

potravinová skříň

HSA rotary Saphir

potravinová skříň

Soft Line

Power move ®

Pohonný motor 110-250 Volt

Potravinovou skříň Soft-Line popřípadě HSA rotary je možné

vybavit pohonným motorem. Elektromotor zajistí při lehkém

stlačení čela potravinové skříně vysunutí celého obsahu

potravinové skříně před korpus.

Pohonný motor je vybaven tzv. „inteligent load kontrol“, který

zajistí bezpečný proces vysunutí potravinové skříně.

14


potravinové skříně

Výsuv pro potravinové skříně

HSA rotary Saphir

Potravinová skříň HSA rotary splní představy i nejnáročnějších

uživatelů. Nejenže dostaneme po vysunutí výsuvu celý

obsah potravinové skříně před korpus, ale ještě jím můžeme

na libovolnou stranu otáčet. Tím získáme snazší přístup

k potravinám. Doporučujeme ji použít v <strong>kuchy</strong>ni tam, kde se

budeme snažit maximálně využít úzký prostor (max. 30, 40 cm).

Konstrukční řešení garantuje maximální využití prostroru v celé

jeho šířce neboť samotný výsuv je skrytý pod a nad úložnými

koši. Jednotlivé koše je možné pomocí plastového klipu upevnit

do potřebné výšky. Navíc plastový klip zaručuje bezpečné

upevnění koše a bezhlučný provoz potravinové skříně. Nosný rám

a čelní kování je opatřeno jednotnou vysoce kvalitní povrchovou

úpravou. Potravinová skříň zajíždí do korpusu tiše a měkce díky

integrovanému tlumení. Stabilizace čela je zajištěna dvěma

svislými čelními lištami upevněnými na jeho vnitřní straně. Čelo

je možné seřídit ve všech třech směrech.

Rozměry košů pro skříně šířky 300 mm:

Š×V×H = 250 × 430 × 80 mm

Rozměry košů pro skříně šířky 400 mm:

Š×V×H = 350 × 430 × 80 mm

Nosnost: 80 kg

HSA rotary power move ®


Potravinovou skříň HSA rotary je možné vybavit pohonným

motorem. Elektromotor zajistí při lehkém stlačení čela potravinové

skříně HSA vysunutí celého obsahu potravinové skříně před

korpus.



obj. číslo popis korpus světlá výška korpusu počet košů JM

103 379 175 HSA rotary Saphir kompletní sada 300 1290-1540 mm 4 GT









103 379 005 HSA power pohonný motor 110-250 Volt od šířky 300 mm, Š: 75 × V: 75 × H: 300 mm plast RAL 7047 KS

15


Volitelné vnitřní vybavení potravinové skříně s drátěnými koši SAPHIR.

Vnitřní vybavení koši či miskami je možné kombinovat.

Vnitřní vybavení potravinové skříně se závěsnými miskami AKIS. Vnitřní

vybavení koši či miskami je možné kombinovat.

koš Saphir

koš Saphir na lahve

miska AKIS

pro korpus šíře 30 cm

miska AKIS

pro korpus šíře 40 cm

16



Výsuv pro potravinové skříně Soft-Line

Potravinové skříně Soft-Line doporučujeme použít v <strong>kuchy</strong>ni tam,

kde se budeme snažit maximálně využít úzký prostor (max. 30,

40 cm). Konstrukční řešení garantuje maximální využití prostoru

v celé jeho šířce neboť samotný výsuv je skrytý pod a nad

úložnými koši. O snadné ovládání vysunutí potravinové skříně se

nám postará plnovýsuv s možností zatížení až 120 kg vybavený

tlumením pro tiché a měkké zavírání. Jednotlivé koše je možné

pomocí plastového klipu upevnit do potřebné výšky. Navíc

plastový klip zaručuje bezpečné upevnění koše a bezhlučný

provoz potravinové skříně. Nosný rám a čelní kování je opatřeno

jednotnou vysoce kvalitní povrchovou úpravou.

Součástí dodávky jsou následující komponenty: výškově nastavitelný

rám ve stříbrné barvě RAL 9006, plnovýsuv, tlumení na spodní vodící

liště a upevnění čela

Soft-Line power move ®


minimální světlá hloubka korpusu pro montáž je 510 mm

Horní tlumení (obj. číslo 103 394 126) je potřeba v případě

požadavku objednat zvlášť.

Potravinovou skříň Soft-Line je možné vybavit pohonným

motorem. Elektromotor zajistí při lehkém stlačení čela potravinové

skříně Soft-Line vysunutí celého obsahu potravinové skříně před

korpus.




103 378 980 Soft Line - rám potravinové skříně HSA - 1, 650-950 mm, 394119 + 394127 GT







103 394 126 Soft Line - tlumení Tlumič horní KS

103 394 127 Soft Line - tlumení Tlumič spodní KS

obj. číslo popis provedení rozměr povrchová úprava JM

103 378 886 Koš Saphir pro Soft Line 300 250 × 460 × 80 ocel chromovaná KS

103 378 887 Koš Saphir pro Soft Line 300 250 × 460 × 80 ocel stříbrná RAL 9006 KS

103 378 888 Koš Saphir pro Soft Line 400 350 × 460 × 80 ocel chromovaná KS

103 378 889 Koš Saphir pro Soft Line 400 350 × 460 × 80 ocel stříbrná RAL 9006 KS

103 379 <strong>01</strong>0 Koš Saphir pro Soft Line 600 550 × 460 × 80 ocel chromovaná KS

103 379 <strong>01</strong>1 Koš Saphir pro Soft Line 600 550 × 460 × 80 ocel stříbrná RAL 9006 KS

103 398 848 Koš Saphir sada 5ti košů (4+1 na lahve) 300 250 × 460 × 80 ocel stříbrná RAL 9006 SA


103 378 965 Závěsná miska AKIS pro Soft Line bez relingu KS

103 378 967 Závěsná miska AKIS pro Soft Line s relingem KS

103 378 969 Závěsná miska AKIS pro Soft Line příčné dělítko KS

103 378 966 Závěsná miska AKIS pro Soft Line bez relingu KS

103 378 968 Závěsná miska AKIS pro Soft Line s relingem KS

103 378 970 Závěsná miska AKIS pro Soft Line příčné dělítko KS

17


DUSA 2000

18



Potravinová skříň DUSA 2000 Saphir

Nestárnoucí systém, který si Vás získá svojí přehledností.

Pouhým otevřením dveří se Vám úložný prostor rozdělí na

dvě lehce dostupné oblasti. O maximální užitný komfort se

bude starat kvalitní vysoce odolný výsuv vybavený tlumením

pro měkké a tiché zavírání. Jeho umístění pod úložnými koši

garantuje maximální využití prostoru v plné jeho šířce. Nosný rám

a čelní kování je opatřeno jednotnou vysoce kvalitní povrchovou

úpravou.

Rozměry košů uvnitř skříně s šířkou

450 mm: Š × H × V = 350 × 305 × 75 mm

500 mm: Š × H × V = 400 × 305 × 75 mm

600 mm: Š × H × V = 500 × 305 × 75 mm

Rozměry košů umístěných na dvířkách širokých:

450/500 mm: Š × H × V = 365 × 110 × 75 mm

600 mm: Š × H × V = 465 × 110 × 75 mm

Minimální hloubka skříně: 500 mm

Materiál: ocel opatřená stříbrnou barvou RAL 9006

obj. číslo popis šířka skříně výška skříně JM

103 378 820 DUSA 2000 Saphir kompletní sada 450 950-1200 3 GT


















obj. číslo popis provedení vnější rozměr (mm) JM

103 378 991 Výměnné závěsné koše Saphir pro DUSA 2000 450 mm Š × H × V = 350 × 305 × 75 KS



103 378 990 Výměnné koše Saphir ve dveřích DUSA 2000 450/500 mm Š × H × V = 365 × 110 × 75 KS

103 378 994 Výměnné koše Saphir ve dveřích DUSA 2000 600 mm Š × H × V = 465 × 110 × 75 KS

19


Výškově stavitelný potravinový

částečný nebo plný výsuv pro hloubku

korpusu 505 mm

Potravinovou skříň Peka doporučujeme použít v <strong>kuchy</strong>ni

tam, kde se budeme snažit maximálně využít úzký prostor

(30, 40, ale i 60 cm). Velká variabilita tohoto kování a široký výběr

doplňků Vám umožní vybavit si potravinovou skříň doslova na

míru. Konstrukční řešení garantuje maximální využití prostoru

v celé jeho šířce neboť samotný výsuv je skrytý pod a nad

úložnými koši. O snadné ovládání vysunutí potravinové skříně se

nám postará plnovýsuv popřípadě částečný výsuv s možností

zatížení až 120 nebo 80 kg opatřený tlumením pro tiché a měkké

zavírání.

Nádoby na potraviny

Misky na potraviny

Závěsný koš s vkládacím dnem

Závěsná miska s dělící miskou

na lahve

20



obj. číslo popis nastavitelná výška materiál JM

103 370 585 Výškově stavitelný rám Click Fixx 845-1245 mm ocel stříbrná RAL 9006 KS




obj. číslo popis délka vysunutí materiál JM

103 370 590 Plnovýsuv Compact Click Fixx 480 mm ocel stříbrná RAL 9006 KS

103 370 591 Částečný výsuv Single Click Fixx 380 mm ocel stříbrná RAL 9006 KS

obj. číslo popis šířka korpusu vnější rozměr (mm) JM

103 370 592 Držák čela set Click Fixx 300 mm ocel stříbrná RAL 9006 GT



koš Excellent koš s vkládaným dnem miska

obj. číslo popis šířka korpusu Š × H × V JM

103 370 172 Závěsný koš Excelelnt 300 mm 250 × 470 × 90/ 110 KS



103 370 196 Závěsný koš s vkládacím dnem Peka 300 mm 250 × 470 × 95 KS



103 370 199 závěsný koš s vkládacím dnem Peka 600 mm 550 × 470 × 95 KS

103 370 185 Závěsná miska Peka 300 mm 250 × 460 × 65 KS

103 370 186 Závěsná miska Peka 400 mm 350 × 460 × 65 KS


103 370 190 Sada nádob na potraviny Peka plast transparentní GT

103 370 191 Sada misek na potraviny Peka plast transparentní GT

103 370 175 Ohrazení Peka pro závěsnou misku korpusu 30 (obj.č. 103 370 185) GT

103 370 176 Ohrazení Peka pro závěsnou misku korpusu 40 (obj.č. 103 370 186) GT

103 370 177 Dělící mřížka na láhve Peka 8-dílné, pro šířku 300 mm KS

103 370 178 Dělící mřížka na láhve Peka 12-dílné, pro šířku 400 mm, KS

103 370 165 Sada přídavných háků Peka délka: 125 mm, ocel stříbrná RAL 9006 PR

103 370 154 Stabilizátor Peka pro šířku korpusu 300 mm KS

103 370 155 Stabilizátor Peka pro šířku korpusu 400 mm KS

103 370 152 Čelní lišty výškově stavitelné nastavitelný rozměr 960-1400 mm KS

103 370 153 Čelní lišty výškově stavitelné nastavitelný rozměr 1660-2100 KS

21

tandembox intivo

22



TBX intivo zásuvka výšky M

2a

3

4

2b

Bočnice - M levá/pravá a krytky

Držák zad levý pravý

Čelní kování

TBX intivo vnitřní zásuvka výšky M

2a

3

4a

5

6b

2b

4c



Upevnění čela levé/pravé

Přední díl bez drážky

Úchytka a unašeč (volitelně)

23


TBX intivo bočnice M

Seřízení čela ve dvou směrech

Výška bočnice (mm): 83 mm

Rozsah dodávky: levá/pravá, včetně krytek

obj. číslo výrobní číslo délka (mm) materiál JM

103 339 030 358M2702SA 270 ocel hedvábně bílá GT









103 339 040 358M2702SA 270 ocel černá terra GT









103 339 050 358M2702IA 270 nerez GT

103 339 051 358M3002IA 300 nerez GT

103 339 052 358M3502IA 350 nerez GT

103 339 053 358M4002IA 400 nerez GT

103 339 054 358M4502IA 450 nerez GT

103 339 055 358M5002IA 500 nerez GT

103 339 056 358M5502IA 550 nerez GT

103 339 057 359M6002IA 600 nerez GT

103 339 058 359M6502IA 650 nerez GT

Držák dřevěnách zad M

Rozsah dodávky: levý/pravý

obj. číslo výrobní číslo výška zásuvky materiál JM

103 339 103 Z30M000S.04 M = 83 mm ocel hedvábně bílá GT

103 339 104 Z30M000S.04 M = 83 mm ocel černá terra GT

103 354 799 Z30M000S.04 M = 83 mm ocel poniklovaná GT

Přední díl bez drážky pro vnitřní zásuvky

Ke zkrácení

Celková délka 1036,3 mm

bez drážky

obj. číslo výrobní číslo použití provedení materiál JM

103 339 183 Z31L1036A M bez drážky ocel hedvábně bílá KS

103 339 184 Z31L1036A M bez drážky ocel černá terra KS

103 339 185 Z31L1036A M bez drážky ocel poniklovaná KS

24



Korpusové lišty s integrovaným Blumotion

Rozsah dodávky: 1 pravá korpusová lišta, 1 levá korpusová lišta

Materiál: ocel pozinkovaná

obj. číslo výrobní číslo délka (mm) nosnost (kg) JM

103 354 9<strong>01</strong> 558.27<strong>01</strong>B 270 30 GT

103 354 909 558.30<strong>01</strong>B 300 30 GT
















Čelní kování pro zásuvky s čelem

obj. číslo výrobní číslo výška zásuvky montáž JM

103 359 400 ZSF.3502 M = 83 mm k našroubování KS

103 359 4<strong>01</strong> ZSF.3902 M = 83 mm INSERTA, bez nářadí KS

103 359 400 103 359 4<strong>01</strong>

Čelní kování pro vnitřní zásuvky


obj. číslo výrobní číslo zásuvka materiál JM

103 339 170 ZIF.80M0 M ocel hedvábně bílá GT

103 339 171 ZIF.80M0 M ocel černá terra GT

103 339 172 ZIF.80M0 M ocel poniklovaná GT

Úchytka/unášeč pro vnitřní zásuvky výšky M

Úchytka nabízí na jedné straně pohodlné uchopení předního dílu vnitřní zásuvky a zároveň

plní funkci dorazu. Úchytka se upevňuje naklapnutím na střed předního dílu vnitřní zásuvky.

Tělo unášeče se frézuje proti úchytce do vnitřní strany čílka.

Funkci unášeče je možné podle potřeby nastavit. Otočením na těle unášeče o 180° funkci

aktivujeme nebo deaktivujeme.

obj. číslo výrobní číslo provedení materiál JM

103 339 470 ZIF.80M5 úchytka plast hedvábně bílý KS

103 339 471 ZIF.80M5 úchytka plast černá terra KS

103 339 472 ZIF.80M5 úchytka plast šedý KS

103 339 473 ZIF.80M7 úchytka/unášeč plast hedvábně bílý KS

103 339 474 ZIF.80M7 úchytka/unášeč plast černá terra KS

103 339 475 ZIF.80M7 úchytka/unášeč plast šedý KS

25


TANDEMBOX intivo čelní výsuv

s BOXCOVER pro zásuvný prvek

2a

3

4

9a

2b

9b

Bočnice - L levá/pravá a krytky

Držák zad levý/pravý


BOXCOVER vpředu/vzadu

TANDEMBOX intivo vnitřní zásuvka

s BOXCOVER pro zásuvný prvek

2a

2b


3


4a

4b

4c

Upevnění čela levé/pravé a krytky

5 Přední díl s drážkou

9a

9b


26



TANDEMBOX intivo čelní výsuv

s BOXCAP

2a

3

4

9

2b


Držák zad levý/pravý


BOXCAP levý/pravý

TANDEMBOX intivo vnitřní zásuvka

s BOXCAP a příčným relingem

2a

2b


3


4a

4b

7b

Upevnění čela levé/pravé a krytky

5 Přední díl bez drážky

7a

9

Příčný reling hranatý


27


Čelní kování pro vnitřní zásuvky

obj. číslo výrobní číslo zásuvka materiál JM

103 339 134 ZIF.81D0.<strong>01</strong> L BOXCOVER ocel hedvábně bílá GT

103 339 135 ZIF.81D0.<strong>01</strong> L BOXCOVER ocel černá terra GT

103 339 136 ZIF.81D0.<strong>01</strong> L BOXCOVER ocel poniklovaná GT

103 339 137 ZIF.82D.<strong>01</strong> L BOXCAP ocel hedvábně bílá GT

103 339 138 ZIF.82D.<strong>01</strong> L BOXCAP ocel černá terra GT

103 339 139 ZIF.82D.<strong>01</strong> L BOXCAP ocel poniklovaná GT

Přední díl pro vnitřní zásuvky

bez drážky

obj. číslo výrobní číslo použití provedení materiál JM

103 339 183 Z31L1036A M, L(BOXCAP) bez drážky ocel hedvábně bílá KS

103 339 184 Z31L1036A M, L(BOXCAP) bez drážky ocel černá terra KS

103 339 185 Z31L1036A M, L(BOXCAP) bez drážky ocel poniklovaná KS

103 339 180 Z31L1036AN L(BOXCOVER) s drážkou ocel hedvábně bílá KS

103 339 181 Z31L1036AN L(BOXCOVER) s drážkou ocel černá terra KS

103 339 182 Z31L1036AN L(BOXCOVER) s drážkou ocel poniklovaná KS

s drážkou

TANDEMBOX intivo BOXCAP nástavec z materiálu bočnice


103 339 140 Z37L260S.D 270 ocel hedvábně bílá GT









103 339 150 Z37L260S.D 270 ocel černá terra GT









103 339 160 Z37L260I.D 270 nerez GT

103 339 161 Z37L290I.D 300 nerez GT

103 339 162 Z37L340I.D 350 nerez GT

103 339 163 Z37L390I.D 400 nerez GT

103 339 164 Z37L440I.D 450 nerez GT

103 339 165 Z37L490I.D 500 nerez GT

103 339 166 Z37L540I.D 550 nerez GT

103 339 167 Z37L590I.D 600 nerez GT

103 339 168 Z37L640I.D 650 nerez GT

28



TANDEMBOX intivo příčný hranatý reling pevný


103 339 186 ZRG.1046Z 1046,3 ocel hedvábně bílá KS

103 339 187 ZRG.1046Z 1046,3 ocel černá terra KS

103 339 188 ZRG.1046Z 1046,3 ocel poniklovaná KS

ke zkrácení

TBX intivo bočnice L


103 339 000 358L2702SA 270 ocel hedvábně bílá GT

103 339 0<strong>01</strong> 358L3002SA 300 ocel hedvábně bílá GT








103 339 <strong>01</strong>0 358L2702SA 270 ocel černá terra GT









103 339 020 358L2702IA 270 nerez GT

103 339 021 358L3002IA 300 nerez GT

103 339 022 358L3502IA 350 nerez GT

103 339 023 358L4002IA 400 nerez GT

103 339 024 358L4502IA 450 nerez GT

103 339 025 358L5002IA 500 nerez GT

103 339 026 358L5502IA 550 nerez GT

103 339 027 359L6002IA 600 nerez GT

103 339 028 359L6502IA 650 nerez GT

Držák dřevěných zad

obj. číslo výrobní číslo výška zásuvka materiál JM

103 339 100 Z30D000SL D = 224 mm ocel hedvábně bílá GT

103 339 1<strong>01</strong> Z30D000SL D = 224 mm ocel černá terra GT

103 339 102 Z30D000SL D = 224 mm ocel poniklovaná GT

Čelní kování pro zásuvky s čelem

obj. číslo výrobní číslo výška zásuvka montáž JM

103 339 095 ZSF.5220 L = 1<strong>01</strong> mm k našroubování KS

103 339 096 ZSF.532E L = 1<strong>01</strong> mm EXPANDO KS

29


Sklo Optiwhite čiré

Sklo Optiwhite satinované

TANDEMBOX intivo skleněné zásuvné prvky


103 339 400 Z37G210D 270 sklo Optiwhite satinované KS

103 339 4<strong>01</strong> Z37G240D 300 sklo Optiwhite satinované KS




103 339 405 Z37G440D 500 sklo satinované KS




103 339 430 Z37G210D 270 sklo Optiwhite čiré KS





103 339 435 Z37G440D 500 sklo čiré KS




103 339 455 Z37G440D 500 sklo fl oat bronzový KS

TANDEMBOX intivo uchycení BOXCOVER

Použití pro: zásuvný prvek z libovolného materiálu

Rozsah dodávky: vpředu/vzadu resp. vpravo/vlevo

obj. číslo výrobní číslo materiál JM

103 339 130 Z36L002G.S ocel hedvábně bílá GT

103 339 131 Z36L002G1S ocel černá terra GT

103 339 132 Z36L002G1I nerez GT

30



KB šířka korpusu

LW světlá šířka korpusu

NL jmenovitá délka

ORGA – LINE upevňovací profil

Upevňovací profil pro příčné dělení ORGA – LINE v zásuvkách

Výška (mm): 46

Použití pro: TANDEMBOX intivo


103 339 200 Z49L242S 270 ocel hedvábně bílá GT

103 339 2<strong>01</strong> Z49L272S 300 ocel hedvábně bílá GT








103 339 210 Z49L242S 270 ocel černá terra GT









103 339 220 Z49L242I 270 nerez GT

103 339 221 Z49L272I 300 nerez GT

103 339 222 Z49L322I 350 nerez GT

103 339 223 Z49L372I 400 nerez GT

103 339 224 Z49L422I 450 nerez GT

103 339 225 Z49L472I 500 nerez GT

103 339 226 Z49L522I 550 nerez GT

103 339 227 Z49L572I 600 nerez GT

103 339 228 Z49L622I 650 nerez GT

31


ORGA – LINE příčné dělení ke zkrácení


Upozornění: při krácení světlá šířka korpusu - 91 mm


103 339 290 Z40L1077A 1077 ocel hedvábně bílá KS

103 339 291 Z40L1077A 1077 ocel černá terra KS

103 339 292 Z40L1077A 1077 ocel poniklovaná KS

ORGA – LINE zakončení příčného dělení ke zkrácení



103 339 293 Z40L0002 plast hedvábně bílý KS

103 339 294 Z40L0003 plast černý terra KS

103 339 295 Z40L0004 plast šedý KS

ORGA – LINE podélné dělení



103 339 296 Z43L100S ocel hedvábně bílá KS

103 339 297 Z43L100S ocel černá terra KS

103 339 298 Z43L100I ocel poniklovaná KS

32



ORGA-LINE držák na talíře

Materiál: Plastová nosná konstrukce prachově šedé barvy RAL 7037 s nerezovou vložkou

Průměr talíře: variabilně nastavitelný od 160 do 320 mm.

Do jedné zásuvky se vejdou: od šířky 400 mm 2 ks, od šířky 700 mm 4 ks, od šířky 1000 mm

6 ks držáků na talíře

obj. číslo výrobní číslo JM

103 359 280 ZTH0350 KS

ORGA-LINE držák na kořenky

Určeno pro šířky korpusů 300, 400 a 450 mm.

Materiál tvoří kombinace vysoce kvalitní nereznoucí oceli a plastu.

Určeno pro mytí v myčkách na nádobí

obj. číslo výrobní číslo šířka korpusu rozměr JM

103 359 318 ZFZ.30G0I 300 mm 212 mm KS

103 359 319 ZFZ.40G0I 400 mm 312 mm KS

103 359 320 ZFZ.45G0I 450 mm 362 mm KS

33


TANDEMBOX intivo

zásuvka pod dřez s BOXCOVER

2a

3

4

9a

11

12

13

2b

9b


Ocelová zadní stěna tvaru L levá/pravá



Dřezová bočnice levá/pravá

Držák zadní strany pro adaptér levý/pravý

Adaptér levý/pravý

TANDEMBOX intivo

zásuvka pod dřez s BOXCAP

2a

3

4

9

11

12

13

2b


Ocelová zadní stěna tvaru L levá/pravá



Dřezová bočnice levá/pravá

Držák zadní strany pro adaptér levý/pravý

Adaptér levý/pravý

34



TANDEMBOX intivo bočnice pro zásuvky pod dřez

Výška bočnice (mm): 83

Použití pro: TANDEMBOX intivo dřezové zásuvky

Rozsah dodávky: levá/pravá


103 339 075 358M4504SG 450 ocel hedvábně bílá GT





103 339 080 358M4504SG 450 ocel černá terra GT





103 339 085 358M4504SG 450 nerez GT

103 339 086 358M5004SG 500 nerez GT

103 339 087 358M5504SG 550 nerez GT

103 339 088 358M6004SG 600 nerez GT

103 339 089 358M6504SG 650 nerez GT

TANDEMBOX intivo držák zadní stěny pro adaptér



103 339 106 Z30N000S.04 N = 68 mm ocel hedvábně bílá GT

103 339 107 Z30N000S.04 N = 68 mm ocel černá terra GT

103 354 759 Z30N000S.04 N = 68 mm ocel poniklovaná GT

TANDEMBOX intivo adaptér pro držák zadní stěny

Použití pro: skříň se dřezem



103 354 500 Z30N0002.6 plast šedý GT

TANDEMBOX intivo - držáky zad pro zásuvky pod dřez

Použití pro: TANDEMBOX intivo - dřezové zásuvky

Rozsah dodávky: levá/pravá


103 339 090 Z30D120S.6 ocel hedvábně bílá GT

103 339 091 Z30D120S.6 ocel černá terra GT

103 339 092 Z30D120S.6 ocel poniklovaná GT

35


SPACE CORNER

se SYNCROMOTION - zásuvka

2a

3

4

4a

4b

4c

4d

4e

4f

4g

4h

4i

2b


Držák zadní stěny 45°pravý/levý

SYNCROMOTION-set

Čelní kování a kování Syncro

Rohové a čelní kování

Upevnění čela Syncro

Čelní kování Roll

Kulisa

Šablona na lícování mezer

BLUMOTION

Šroub se zápustnou hlavou

Plastový šroub

TANDEMBOX intivo SYNCROMOTION

Použití pro: SPACECORNER se SYNCROMOTION

obj. číslo výrobní číslo výška zásuvka materiál JM

103 339 122 Z33M00E0A6 M plast hedvábně bílý GT

103 339 124 Z33M00E0A6 M plast šedý (pro nerez/terra) GT

103 339 120 Z33D0L00A6 D plast hedvábně bílý GT

103 339 121 Z33D0L00A6 D plast šedý (pro nerez/terra) GT

TANDEMBOX intivo držák zadní stěny 45° pro SPACECORNER

Použití pro: TANDEMBOX intivo SPACE CORNER H = 227,5 mm

Rozsah dodávky: levé/pravé


103 339 113 Z30M000SL45 M = 96,5 mm ocel hedvábně bílá GT

103 339 114 Z30M000SL45 M = 96,5 mm ocel černá terra GT

103 354 937 Z30M000SL45 M = 96,5 mm ocel poniklovaná GT

103 339 110 Z30D000SL45 D = 227,5 mm ocel hedvábně bílá GT

103 339 111 Z30D000SL45 D = 227,5 mm ocel černá terra GT

103 339 112 Z30D000SL45 D = 227,5 mm ocel poniklovaná GT

36



TANDEMBOX intivo SPACE CORNER

se SYNCROMOTION a BOXCOVER

2a

3

4

4a

4b

4c

4d

4e

4f

4g

4h

4i

9a

2b

9b








Kulisa


BLUMOTION




TANDEMBOX intivo SPACE CORNER

se SYNCROMOTION a BOXCAP

2a

3

4

4a

4b

4c

4d

4e

4f

4g

4h

4i

9

2b








Kulisa


BLUMOTION



BOXCAP vlevo/vpravo

37


snadné a lehké otvírání

měkké a tiché zavírání

SERVO-DRIVE je nový způsob otvírání pro zásuvky a výsuvy, který Vás nadchne. Stačí

krátké ťuknutí na čílko nebo lehké zatažení za úchytku, a zásuvky či výsuvy se jako mávnutím

kouzelného proutku samy od sebe otevřou. Není důležité, jak a na jakém místě se čílka

dotknete. A díky BLUMOTION se výsuvy zase měkce a tiše zavřou.

Všechno pod kontrolou

Zda těžké nebo lehké, zda široké nebo úzké výsuvy - jemné servo otvírání je stále stejné.

A moment pro zastavení nebo zavření zásuvky si Váš zákazník určuje sám. Zda bez úchytky

nebo s ní: SERVO-DRIVE šikovně rozhýbe každou <strong>kuchy</strong>ň.

38


oční výsuvy

Výsuvné drátěné koše

Díky vzdušnému drátěnému výsuvu máte stále přehled o celém

obsahu skříňky. Přesný a stabilní výsuv Vám nádobí příblíží až

na dosah ruky.

min. světlá hloubka korpusu 515 mm

Montážní rozměry: výška 145 mm

Výška koše:

160 mm s výsuvem bez napojení na čelo

185 mm s výsuvem s napojením na čelo

Vhodné výsuvy s tlumením BLUMOTION - obj.č. 103 357 845,

resp. bez tlumení blumotion - obj.č. 103 357 145 (zatížení do

30 kg) objednejte prosím samostatně!

Materiál: ocel stříbrná RAL 9006

koš SAPHIR

koš SCALEA

obj. číslo popis šířka korpusu (mm) Š × H × V (mm) JM

103 379 060 Koš Saphir, ocel sříbrná RAL 9006 450 388 × 450 × 145 KS



103 379 064 Koš Scalea, ocel stříbrná RAL 9006, dřevo šedé 450 388 × 450 × 145 KS




103 379 068 Čelní kování pro koše Saphir a Scalea ocel stříbrná RAL 9006 GT

Drátěný výsuvný pod dřez koš Saphir

Minimální hloubka korpusu 515 mm

Výška koše: 185 mm včetně korpusové lišty a dílů pro upevnění

čela

Ke koši je potřeba objednat korpusové lišty s nosností 30 kg

(obj.č. 103 357 845 s tlumením BLUMOTION) nebo

(obj.č. 103 357 145 bez tlumení blumotion)

Součástí dodávky jsou díly pro upevnění čela

obj. číslo popis šířka korpusu Š × H × V (mm) povrchová úprava JM

(mm)

103 379 070 Koš Saphir, ocel sříbrná RAL 9006 800 738 × 450 × 145 ocel stříbrná RAL 9006 KS

103 379 071 Koš Saphir, ocel sříbrná RAL 9006 900 838 × 450 × 145 ocel stříbrná RAL 9006 KS

39


Boční plnovýsuv W45/90

Výsuv, který promění úzký nevyužitý prostor v přehledný

podavač. Výsuv je připraven zvládat i vysokou zátěž častého

používání. Zešikmené koše dokážou využít i nenápadný prostor

na začátku linky a dotváří tak celkový vzhled <strong>kuchy</strong>ně.

Pro šířku korpusu 150 a 300 mm, s postranním plnovýsuvem.

Rám je použitelný pro pravou a levou montáž i pro úhlové

situace.

Materiál: ocel stříbrné povrchové úpravy RAL 9006

Koše je potřeba objednat zvlášť a pro jednotlivé velikosti rámů

se doporučuje následující množství:

485, 581, 645 mm……………2 koše

741 mm………………………..3 koše

1221, 1413 mm……………….4 koše

1605 mm………………………5 košů

1829 mm………………………6 košů


103 379 030 Boční plnovýsuv W45/90 bez košů výška 485 mm KS




103 379 034 Boční plnovýsuv W45/90 bez košů výška 1221 mm, včetně tlumení KS





103 379 040 Koš Saphir 45° pro korpus 150 mm levé ocel stříbrná RAL 9006 GT

103 379 041 Koš Saphir 45° pro korpus 150 mm pravé ocel stříbrná RAL 9006 GT

103 379 052 Koš Saphir 45° pro korpus 150 mm levé ocel pochromovaná GT

103 379 053 Koš Saphir 45° pro korpus 150 mm pravé ocel pochromovaná GT

103 379 043 Koš Saphir 45° pro korpus 300 mm levé ocel stříbrná RAL 9006 GT

103 379 044 Koš Saphir 45° pro korpus 300 mm pravé ocel stříbrná RAL 9006 GT

103 379 055 Koš Saphir 45° pro korpus 300 mm levé ocel pochromovaná GT

103 379 056 Koš Saphir 45° pro korpus 300 mm pravé ocel pochromovaná GT


103 379 042 Koš Saphir 90° pro korpus 150 mm ocel střiíbrná RAL 9006 GT

103 379 054 Koš Saphir 90° pro korpus 150 mm ocel pochromovaná GT

103 379 045 Koš Saphir 90° pro korpus 300 mm ocel střiíbrná RAL 9006 GT

103 379 057 Koš Saphir 90° pro korpus 300 mm ocel pochromovaná GT


103 379 095 Příčné dělení koše pro výsuv W45/90 korpus 150, provedení 90° ocel stříbrná RAL 9006 KS

103 379 096 Příčné dělení koše pro výsuv W45/90 korpus 150, provedení 90° ocel pochromovaná KS

103 379 097 Příčné dělení koše pro výsuv W45/90 korpus 300, provedení 90° ocel stříbrná RAL 9006 KS

103 379 098 Příčné dělení koše pro výsuv W45/90 korpus 300, provedení 90° ocel pochromovaná KS

103 379 038 Tlumení pro W45/90 plast KS

40



Boční plnovýsuv SLIM

Výsuv, který promění úzký nevyužitý prostor v přehledný

podavač. Bohatá nabídka košů a příslušenství Vám umožní

rozčlenit úložný prostor dle Vašeho přání. Zešikmené koše

dokážou využít i nenápadný prostor na začátku linky a dotváří

tak celkový vzhled <strong>kuchy</strong>ně.

Pravolevé použití

Plnovýsuv s přítahem a integrovaným tlumením

dělení pro závěsnou misku 90°

závěsná misku 90°

závěsný koš 90°

závěsný koš 55°

závěsný koš „Z“ 45°

závěsný koš 45° pravý


103 378 691 Rám bočního plnovýsuvu s tlumením Š × V × H = 223 × 470 × 600 mm ocel, stříbrná RAL9006 KS


103 378 675 Závěsný koš 45° pro korpus 300 mm levé ocel pochromovaná KS

103 378 676 Závěsný koš 45° pro korpus 300 mm pravé ocel pochromovaná KS

103 378 671 Závěsný koš 45° tvaru "Z" pro korpus 300 mm levé ocel pochromovaná KS

103 378 672 Závěsný koš 45° tvaru "Z" pro korpus 300 mm pravé ocel pochromovaná KS

103 378 681 Závěsný koš 55° pro korpus 300 mm levé ocel pochromovaná KS

103 378 682 Závěsný koš 55° pro korpus 300 mm pravé ocel pochromovaná KS

obj. číslo popis provedení (mm) rozměry (mm) materiál JM

103 378 684 Závěsný koš 90° 200 110 × 470 × 75 mm ocel, chrom KS




103 378 694 Závěsná miska 90° 200 102 × 470 × 68 mm průsvitný plast KS


103 378 695 Dělní pro závěsnou misku 90° ocel, chromová povrchová úprava GT


103 378 696 Díly pro uchycení čela pro 45° ocel pochromovaná GT

103 378 697 Díly pro uchycení čela pro 55° ocel pochromovaná GT

103 378 698 Díly pro uchycení čela pro 90°/45° tvar "Z" ocel pochromovaná GT

41


Boční výsuv s držákem

Boční výsuvy s držákem na utěrky a na plechy

jsou často umisťovány po stranách trouby. Utěrky při pečení

báječně dosychají a pohodlně dosažitelné pekáče izolují ostatní

skříňky od tepla.

boční výsuv s držákem na utěrky

boční výsuv s držákem na plechy

Boční výsuv pro korpus o šířce 150 mm

Rozměr koše (D × Š × V): 470 × 83 × 80 mm

Montážní rozměry

Minimální světlá hloubka: 495 mm


Vybavení:

plnovýsuv s tlumením, 2 držáky na utěrky nebo pečící plechy,

koš (plné dno výsuvu), díly pro upevnění čela


103 379 025 Boční výsuv s držákem na utěrky ocel stříbrná RAL 9006 GT

103 379 026 Boční výsuv s držákem na plechy ocel stříbrná RAL 9006 GT

Úklidový výsuv, výsuv na lahve

Univerzální výsuv, který zabere pouhých 150 mm na šířku nalezne

mnoho využití v domácnostech, kancelářích a všude tam, kde se

snažíme úložný prostor zakomponovat do interiéru. Většinou se

jedná o umístění pod pracovní desku.

Svým úzkým provedením je vhodný především pro uložení lahví

všeho druhu nebo čistících prostředků.

Peroko 2 úklidový výsuv s tlumením

obj. číslo 103 371 298

úklidový výsuv

obj. číslo 103 337 126

úklidový výsuv přenosný

obj. číslo 103 371 292

obj. číslo popis rozměr materiál JM

103 337 126 Úklidový výsu 100 × 500 × 500 mm stříbrná KS

obj. číslo popis výška (mm) hloubka (mm) šířka (mm) materiál JM

103 371 298 Peroko 2 - úklidový výsuv 490 480 110 ocel, chrom KS

103 371 292 Úklidový výsuv 505 475 96 ocel, chrom KS

42


výklopy aventos

AVENTOS HK – prostý výklop

U výklopu se jednodílné čelo překlápí nahoru. Hodí se zejména

pro výklopy v horních skříňkách s menší výškou výklopu, pro

využití ve vysokých skříních, a rovněž nad lednicí.

Výklop se dá snadno otevřít, v každé požadované pozici zastavit,

a díky BLUMOTION se zavírá měkce a tiše.

Stačí se jen jednou podívat, abyste uviděli výhody:

• Dá se lehce otvírat

• Při otvírání se zastaví v jakékoliv pozici

• Zavírá se měkce a tiše, díky BLUMOTION

• Poskytuje dobrý přístup do vnitřku skříňky

• Vhodný pro horní skříňky s věncovými lištami nebo

postranicemi

• Malý rozsah sortimentu, velké spektrum využití

• Nepotřebuje žádné závěsy

• Jednoduchá montáž a snadné nastavení

• Stabilní i s širokými čely

• Dlouhá životnost

• Při zpracování nikde nepřečnívají žádné díly

• Harmonický design

Nabízíme specifikaci hliníkových rámečků pro AVENTOS.

Více informací najdete na straně 84.

SERVO-DRIVE

inside

SERVO-DRIVE pro AVENTOS – systém pro všechny výklopy

Otvírání výklopů jemným ťuknutím na ně – a zavírání výklopů

jemným stiskem vypínače – to je nová lehkost pohybu, kterou své

zákazníky nadchnete. Elektrický způsob otvírání SERVO-DRIVE

pro AVENTOS můžete využívat u všech čtyř výklopů Blum:

skládací, výkyvný, zdvihací a prostý výklop. Pro strhující komfort

obsluhy u každého výklopu.

TIP-ON

inside

TIP-ON pro AVENTOS – mechanický způsob otvírání pro

bezúchytkové výklopy

Otvírání bezúchytkových výklopů je s TIP-ON pro AVENTOS

HK úplná hračka a bez sebemenší námahy: krátce ťukněte na

čílko nábytku – a výklop se už otvírá jako mávnutím kouzelného

proutku. Pro zavření stačí na výklop zlehka zatlačit. Aby nábytek

zůstal bezpečně zavřený a nepootvíral se, to zajistí magnet na

modulu TIP-ON, který působí na kontaktní destičku na vnitřní

straně čela

43


AVENTOS HS - výkyvný výklop

AVENTOS HS se jednodílné čelo naklání přes korpus. Výkyvný

výklop je ideální pro velkoplošná, jednotlivá čela, a rovněž pro

skříňky s věncovými lištami nebo postranicemi.

Výkyvný výklop se dá snadno otevřít, v každé požadované pozici

zastavit, a díky BLUMOTION se zavírá měkce a tiše.



• Při otvírání zastaví v jakékoliv pozici




postranicemi



• Stabilní, s širokými čely





SERVO-DRIVE

inside

SERVO-DRIVE pro AVENTOS – systém pro všechny výklopy

Otvírání výklopů jemným ťuknutím na ně – a zavírání výklopů

jemným stiskem vypínače – to je nová lehkost pohybu, kterou své

zákazníky nadchnete. Elektrický způsob otvírání SERVO-DRIVE

pro AVENTOS můžete využívat u všech čtyř výklopů Blum:

skládací, výkyvný, zdvihací a prostý výklop. Pro strhující komfort

obsluhy u každého výklopu.

44



AVENTOS HL - zdvihací výklop

S výklopem AVENTOS HL se jednodílné čelo pohybuje paralelně

vzhůru. Zdvihací výklop je ideální pro využití ve vysokých skříních

a horních skříňkách.

Zdvihací výklop se dá lehce otevřít a zastavit v každé požadované

pozici. Díky BLUMOTION se zavírá měkce a tiše.













SERVO-DRIVE

inside

SERVO-DRIVE pro AVENTOS - otvírání výklopů jemným

ťuknutím na ně – a zavírání výklopů jemným stiskem vypínače

– to je nová lehkost pohybu, kterou své zákazníky nadchnete.

Elektrický způsob otvírání SERVO-DRIVE pro AVENTOS můžete

využívat u všech čtyř výklopů Blum: skládací, výkyvný, zdvihací

a prostý výklop. Pro strhující komfort obsluhy u každého

výklopu.

45


AVENTOS HK-S - mini výklop

U mini výklopu AVENTOS HK - S se jednodílné čelo překlopí

nahoru. Je vhodný zejména pro malé korpusy nad potravinovou

skříní nebo lednicí.

Výklop se dá snadno otevřít, v každé požadované pozici zastavit,

a díky BLUMOTION se zavírá měkce a tiše.



• Při otvírání se zastaví v jakékoliv pozici




postranicemi


• Nepotřebujete žádné závěsy


• Stabilní, i s širokými čely


• Při zpracování nikde nepřečnívají žádné díly




46



AVENTOS HF - skládací výklop

V přípravě AVENTOS HF se dvoudílné čelo při otvírání uprostřed

složí. Skládací výklop je ideální pro vyšší horní skříňky s velkými

čely, protože na úchytky snadno dosáhnete v každé pozici.

U AVENTOS HF jsou možná i různě vysoká čela.

Skládací výklop se dá snadno otevřít, v každé požadované pozici

zastavit, a díky BLUMOTION se zavírá měkce a tiše.













SERVO-DRIVE

inside

SERVO-DRIVE pro AVENTOS – otvírání výklopů jemným

ťuknutím na ně – a zavírání výklopů jemným stiskem vypínače

– to je nová lehkost pohybu, kterou své zákazníky nadchnete.

Elektrický způsob otvírání SERVO-DRIVE pro AVENTOS můžete

využívat u všech čtyř výklopů Blum: skládací, výkyvný, zdvihací

a prostý výklop. Pro strhující komfort obsluhy u každého

výklopu.

47

servo-drive pro aventos

hravá lehkost

otvírání...

... a pak zase

zavírání

Jemně ťukněte na čílko rukou nebo loktem, a výklopy se

SERVO-DRIVE pro AVENTOS se otevřou jakoby samy od sebe.

Dokonce i velká a těžká čela se otvírají směrem vzhůru, jakoby

neexistovala žádná zemská přitažlivost.

Komfortní a snadné zavírání zajistí dobře přístupný vypínač na

boku korpusu. Tak se dají výklopy zavírat pohodlně a příjemně

ergonomicky. Měkké a tiché zavírání zajistí osvědčená funkce

BLUMOTION.

I když jste již stiskli vypínač, aby se výklop zavřel - proces

zavírání bude zastaven, pokud ještě jednou sáhnete do korpusu

nebo pokud nějaký předmět uvízl mezi korpusem a čelem.

SERVO-DRINE pro AVENTOS

Komfortní přístup

Jelikož výklopy vyjíždí při otevírání úplně nahoru, zcela

zpřístupňují vnitřek skříňky a umožňují velmi dobrý přístup.

Mnoho možností řešení designu

Bezúchytkový nábytek, extra široká čela, těžké materiály výklopů:

SERVO-DRIVE pro AVENTOS přináší nesčetné množství řešení

designu u výklopů. Otevírání a zavírání přitom bude vždycky

jednoduché a komfortní.































































Pod kontrolou

I když se výklop otevírá a zavírá automaticky, uživatel <strong>kuchy</strong>ně

může pohyb kdykoliv přerušit. K tomu se dají výklopy se

SERVO-DRIVE pro AVENTOS kdykoliv úplně lehce otvírat

a zavírat ručně.

Naprosto synchronizovaně - až tři pohonné jednotky se

dají nastavit tak, aby se pohybovaly synchronizovaně. Tato

synchronizace je ideální v případě několika korpusů, které

uzavírá jedno <strong>spol</strong>ečné čelo.

Bez kolize - právě u řešení rohových skříněk je důležité, aby se

čílka výklopů neotvírala současně. Díky funkci „zamezení kolizi“

se dají servo pohony nastavit tak, aby se v těchto případech

otvíralo vždy jen jedno čelo.

Pokyny ke směrnici o strojích

Nábytek se SERVO-DRIVE pro AVENTOS spadá pod směrnici EU

o strojích 2006/42/EU. Tato směrnice platí při uvádění stroje do provozu

na území evropského ekonomického prostoru, Švýcarska a Turecka.

Normy a/nebo směrnice jiných zemí jsou zajištěny certifikátem Německé

technické státní zkušebny TüV.

Co je nezbytné udělat?

Vy jakožto výrobce nábytku máte povinnost:

• vyhotovit posudek možných rizik pro vestavěný nábytek

• vypracovat a archivovat technickou dokumentaci

• vyplnit a podepsat prohlášení o shodě

• zajistit označení CE na nábytku (vyplnit a umístit typový štítek)

• poskytnout svým zákazníkům návod k obsluze a kopii prohlášení

o shodě v jazyce dané země

SERVO-DRIVE

inside

48


servo-drive pro aventos

SERVO-DRIVE pro AVENTOS

systém pro všechny výklopy

AVENTOS HF pro skládací výklopy

• Díky rozdělení čílka je potřebný prostor nad korpusem malý

• AVENTOS HF umožňuje využívat rovněž různě vysoká čílka

AVENTOS HS pro výkyvné výklopy

• AVENTOS HS je ideální pro velkoplošná jednodílná čela

• Díky kývavému pohybu při otevírání je potřebný prostor

nad korpusem malý

AVENTOS HL pro zdvihací výklopy

• Výklopy s AVNETOS HL se ideálně využívají v potravinových

skříních nebo v horních skříňkách s čely

• AVENTOS HL se dobře hodí pro jednodílná čílka

AVENTOS HK pro prosté výklopy

• Ideální řešení pro malé výšky korpusu v horní skříňce

• Díky vyklopení směrem nahoru je nad korpusem zapotřebí

jen málo místa

49

hliníkové rolety

Hliníkové rolety Kombi

Určeno pro snadné vytvoření skříně v domácnostech

a kancelářích, opatřené roletou. Rolety jsou vyrobené z plastu

na kterém je nanesená masivní hliníková vrstva. Boční lišty

jsou hliníkové. Garnitury rolet jsou dodávané pro výšku skříně

1250 mm. Zakrácením bočních lišt je možné roletu použit pro

nižší výšky skříně. Samotná roleta a vyvažovací mechanika

zůstává bez jakékoliv úpravy.

Maximální výška skříně: 1250 mm

Možné šířky skříní: 450, 600, 900 mm

Minimální hloubka skříně: 290 mm

Minimální tloušťka desky korpusu: 19 mm

Dodávaná garnitura obsahuje:

Navíjecí mechanika (vyrovnává váhu roletek, roleta zůstává

bez pohybu v jakékoliv poloze v rozsahu výšky skříně)

Roletový pancíř

Koncový profil s integrovanou úchytnou lištou

Montážní sada

Provedení: dodávka obsahuje samostatné komponenty

obj. číslo popis šířka korpusu (mm) materiál JM

103 353 305 Hliníková roleta Kombi kompletní sada 450 nerez design GT



103 353 300 Hliníková roleta Kombi kompletní sada 450 přírodní elox GT

103 353 3<strong>01</strong> Hliníková roleta Kombi kompletní sada 600 přírodní elox GT

103 353 302 Hliníková roleta Kombi kompletní sada 900 přírodní elox GT

50


plastové rolety

Plastové rolety

Plastový roletový systém

Je určen pro vertikální i horizontální posuv

V konstrukci běžného užitkového nábytku v bytových a nebo

kancelářských prostorách se vyžaduje jednoduchá montáž

bezvadná funkčnost a kvalitní vzhled. To vše při zachování

průměrné cenové hladiny pro konečného uživatele. Zde nejvíce

nachází uplatnění oblíbené plastové rolety. Nejžádanější jsou

v povrchové úpravě, která imituje kovový povrch, čímž je

vytvořená cenová alternativa ke kovovým systémům. Roletový

profil E23 v povrchové úpravě (plast stříbrný), je základem

propracovaného a velmi variabilního systému plastových

nábytkových rolet

Upozornění: použití rolet bez vyvažovací mechaniky

se doporučuje maximálně do šířky korpusu 800 mm

Vyvažovací mechanika

Nabízíme k plastovým roletám také vyvažovací mechaniku.

Mechanika s nastavitelnou silou pružiny udržuje roletový pancíř

v klidu v každé poloze a zabraňuje jeho nechtěné otevření nebo

zavření. Kování je určené pro šířky rolet od 216 do 1000 mm.

Použitelné pro maximální výšku korpusu 1800 mm. U rolet s větší

hmotností doporučujeme kování nejdříve upevnit zkušebně.

příklad

montáže


103 352 909 vyvažovací mechanika 1 GT

51

příborníky

Příborníky “Vario”

pro hloubku zásuvky 360-440 mm

pro hloubku zásuvky 440-480 mm

Posuvná horní miska „Vario“

pro šířku korpusu 450-600

180

360 - 440

obj. č.

300

103 350 600/610

350

103 350 6<strong>01</strong>/611

400

103 350 602/612

450

103 350 603/613

500

103 350 604/614

550

103 350 605/615

200 - 240 250 - 290 300 - 340 350 - 390 400 - 440

450 - 490

360 - 440

103 350 600 - 607 = bílá

103 350 610 - 617 = stříbrná šedá

obj. č.

600

103 350 606/616

900

103 350 607/617

500 - 540 800 - 840

440 - 480

440 - 480

obj. č.

300

103 350 620/630

350

103 350 621/631

400

103 350 622/632

450

103 350 623/633

500

103 350 624/634

550

103 350 625/635

200 - 240 250 - 290 300 - 340 350 - 390 400 - 440

450 - 490

obj. č.

600

103 350 626/636

900

103 350 627/637

1200

103 350 628/638

500 - 540 800 - 840

1100 - 1140

103 350 620 - 628 = bílá

103 350 630 - 638 = stříbrná šedá

103 350 920 - 923 = bílá

103 350 925 - 928 = stříbrná šedá

obj. č.

450

103 350 920/925

500

103 350 921/926

550

103 350 922/927

600

103 350 923/928

Výška příborníku měřeno od spodní hrany vložky po spodní hranu okraje činí 50,5 mm

(bez tloušťky materiálu okraje). Výška horní posuvné misky činí 24 mm.

52


příborníky

Příborník „Vario“

Příborník „Vario“ si nese svůj název zcela právem, neboť se

hodí svým rozsahem do zásuvky takřka každého rozměru.

Příborníky „Vario“ se vyrábí ve dvou základních hloubkách

a všech standardních šířkách zásuvek. Každý příborník je

vybaven cca. 2 cm širokým okrajem, který je v případě potřeby

možné zakrátit na potřebný rozměr. Příborník je vyroben z plastu

technologií vysokého tlaku.

Posuvná horní miska „Vario“

obj. číslo popis šířka korpusu (mm) materiál JM

103 350 920 Posuvná horní miska „Vario“ 450 plast bílý vysoký lesk RAL 9<strong>01</strong>0 KS




103 350 925 Posuvná horní miska „Vario“ 450 plast stříbrně šedý vysoký lesk RAL 9<strong>01</strong>0 KS




Rozdělovník „Cuisio Flex“

Teleskopicky nastavitelný rozdělovací rám je určený pro všechny

šířky a hloubky kontejnerů všech výrobců. Ze spodu je rám

opatřen protiskluzovými adaptéry. Povrchová úprava stříbrná

v kombinaci s průhlednou světle zelenou.

obj. číslo popis šířka korpusu (mm) rozsah dodávky JM

103 350 655 Rozdělovník „Cuisio Flex“ 600 2 - set KS



53

příborníky

Příborník „Cuisio“

Průsvitný, vysoce kvalitní plast v kombinaci s hliníkovým profilem

vytváří komfortní provedení příborníků firmy Ninka. Díky modulové

stavbě příborníků je možné rozdělení individuelně přizpůsobit

vlastní potřebě. Po stranách je každý příborník vybaven těsnící

lištou, která zaručuje plynulé napojení příborníku na bočnice

kontejneru.

Celý systém je tvořen pouze třemi druhy misek o šířkách: 100,150

a dvojité 200 mm, které jsou vybaveny dělítky. Díky snadnému

rozebrání se dá vše jednoduše čistit.

průsvitný plast bílý

průsvitný plast světle zelený

Celý systém je tvořen pouze třemi druhy misek o šířkách:

200 (dvojitá), 100, 150 mm

obj. číslo popis šířka korpusu (mm) Š × H × V (mm) pravedení JM

103 350 540 Příborník „Cuisio“ 1 × 200 miska 300 220 × 473 × 55 průsvitný plast bílý KS

103 350 541 Příborník „Cuisio“ 1 × 200, 1 × 100 miska 400 320 × 473 × 55 průsvitný plast bílý KS




103 350 545 Příborník „Cuisio“ 1 × 200, 2 × 150, 2 × 100 miska 800 720 × 473 × 55 průsvitný plast bílý KS


103 350 547 Příborník „Cuisio“ 1 × 200, 4 × 150, 1 × 100 miska 1000 920 × 473 × 55 průsvitný plast bílý KS


103 350 640 Příborník „Cuisio“ 1 × 200 miska 300 220 × 473 × 55 průsvitný plast světle zelený KS

103 350 641 Příborník „Cuisio“ 1 × 200, 1 × 100 miska 400 320 × 473 × 55 průsvitný plast světle zelený KS




103 350 645 Příborník „Cuisio“ 1 × 200, 2 × 150, 2 × 100 miska 800 720 × 473 × 55 průsvitný plast světle zelený KS


103 350 647 Příborník „Cuisio“ 1 × 200, 4 × 150, 1 × 100 miska 1000 920 × 473 × 55 průsvitný plast světle zelený KS



103 350 550 Dělítko „Cuisio“ pro rozdělenou misku 200 mm průsvitný plast bílý KS

103 350 551 Dělítko „Cuisio“ pro misku 100 mm průsvitný plast bílý KS

103 350 552 Dělítko „Cuisio“ pro misku 150 mm průsvitný plast bílý KS

103 350 650 Dělítko „Cuisio“ pro rozdělenou misku 200 mm průsvitný plast světle zelený KS

103 350 651 Dělítko „Cuisio“ pro misku 100 mm průsvitný plast světle zelený KS

103 350 652 Dělítko „Cuisio“ pro misku 150 mm průsvitný plast světle zelený KS

54


<strong>kuchy</strong>ňské vybavení

Ochranná vložka na dno korpusu

Máte strach, že by se Vám mohly vylít čistící prostředky do skříňky

ve Vaší <strong>kuchy</strong>ni? Máme pro Vás řešení. Speciálně uzpůsobená

ochranná vložka dokáže pojmout neuvěřitelné množství tekutin.

Tím je korpus Vaší <strong>kuchy</strong>ně dlouhodobě chráněn.


103 350 941 Ochranný vložka - 2020 × 580 × 2,5 mm, plast stříbrné barvy KS

Protiskluzová podložka

Pokud nechcete, aby se Vám v zásuvkách nebo rohových výsuvech

pohybovaly <strong>kuchy</strong>ňské potřeby nebo potraviny, doporučujeme

použít protiskluzové podložky s členitou strukturou.

Podložka tlumí hluk, je odolná proti vysokým teplotám a je určena

pro přímý styk s potravinami. Prodává se po metrech (vždy v plné

šířce role).

1 role = 50 metrů

obj. číslo popis šířka korpusu (mm) tloušťka (mm) JM

103 350 937 Protiskluzová podložka syntetický kaučuk stříbrně šedý 600 1,4 M

103 350 938 Protiskluzová podložka syntetický kaučuk stříbrně šedý 900 1,4 M

103 350 942 Protiskluzová podložka syntetický kaučuk transparentní 600 1,4 M

103 350 943 Protiskluzová podložka syntetický kaučuk transparentní 900 1,4 M

Dno tandemboxové zásuvky

Kompaktní zásuvku je možné vyrobit díky speciálnímu dnu

s integrovanou protiskluzovou podložkou.

Složení: dno z 15 mm silné lamino desky.

Obě delší strany desky jsou olepeny hranou. Na desku je

nalisovaná plastová protiskluzová podložka 1,2 mm vysoká

Povrchová úprava: stříbrná barva


103 398 437 Dno tandemové zásuvky rozměr desky: 479 × 2500 mm KS



55


Vestavná granitová deska

Ideální pro odložení rozpáleného hrnce a zároveň poslouží jako

integrované prkénko na krájení v pracovní desce.

Jednotlivé granitové desky jsou usazené v nerezové vaně pro

zabudování do pracovní desky. Granitové desky mají vysokou

kvalitu. Jednotlivé samostatné desky lze na pracovní desce

vzájemně kombinovat.

BIANCO Cristall

Španělsko

Verde Eukalyptus

Brazílie

Paradiso

Indie

Labrador Blue Pearl

Finsko

Galaxy Star

Indie

Rosa Beta

Itále

obj. číslo popis velikost (mm) materiál JM

113 516 030 Malá deska 25 × 25 × 1,2 Labrador Blue Pearl KS

113 516 031 Malá deska 25 × 25 × 1,2 Bianco Cristall KS

113 516 032 Malá deska 25 × 25 × 1,2 Galaxy Star KS

113 516 033 Malá deska 25 × 25 × 1,2 Paradiso KS

113 516 034 Malá deska 25 × 25 × 1,2 Verde Eukalyptus KS

113 516 038 Velká deska 51 × 32,5 × 1,2 Labrador Blue Pearl KS

113 516 039 Velká deska 51 × 32,5 × 1,2 Galaxy Star KS

113 516 040 Velká deska 51 × 32,5 × 1,2 Rosa Beta KS

113 516 041 Velká deska 51 × 32,5 × 1,2 Bianco Cristall KS

113 516 042 Velká deska 51 × 32,5 × 1,2 Paradiso KS

113 516 043 Velká deska 51 × 32,5 × 1,2 Verde Eukalyptus KS

56



Skleněné dózy

Univerzální použití pro uskladnění potravin

Šířka dna: 100 mm, šířka hrdla: 1<strong>01</strong> mm

Šířka čela dole: 112 mm, šířka čela nahoře: 113 mm

Výška čela: 113 mm, výška nádoby k hrdlu: 98 mm

Hloubka nádoby po čílko: 140 mm

Hloubka včetně čílka: 150 mm

Hloubka včetně úchytky: 188 m


103 334 898 Skleněná dóza - obsah 0,75 l, čiré sklo KS

103 334 899 Skleněná dóza - obsah 0,75 l, matné sklo KS

Výsuvné držáky na utěrky KUBA

Pro zavěšení utěrek v <strong>kuchy</strong>ni nabízíme výsuvné držáky na utěrky

KUBA. Takto jsou utěrky stále na dosah ruky. Po práci je možné

držáky opět zasunout zpět do skříně. Držáky je možné upevnit dle

potřeby na pravý nebo levý bok korpusu.

obj. číslo popis A × B × X (mm) povrchová úprava JM

103 370 820 Výsuvný držák na utěrky KUBA - 1 ramenný 310 × 71 × 461 alu stříbrná matná KS



103 370 830 Výsuvný držák na utěrky KUBA - 1 ramenný 310 × 71 × 461 alu stříbrná lesklá KS



103 370 845 Výsuvný držák na utěrky KUBA - 1 ramenný 465 × 71 × 761 alu bílá KS



103 370 855 Výsuvný držák na utěrky KUBA - 1 ramenný 465 × 71 × 761 alu zlatá lesklá KS









Nosná výztuha pro korpus s varnou deskou

Pro bezpečné upevnění Vaší varné desky do korpusu,

doporučujeme použít nosné výztuhy.


103 343 392 Výztuha pro korpus - šířka korpusu 600 mm, bočnice 18 mm ocel stříbrná KS

schachermayer

57

hliníkové sokly

hliníkový sokl

Hliníkový sokl

hladký hliníkový sokl

vroubkovaný hliníkový sokl

Hliníkový sokl je možné připevnit k soklovým nohám pomocí

klipu obj. č. 103 334 277. Hliníkový sokl je na své spodní části

opatřen silikonovým těsněním, aby vyrovnával nerovnosti podlahy

v <strong>kuchy</strong>ni, aby se tak zabránilo pronikání vlhkosti a nečistotám

pod skříňky <strong>kuchy</strong>ňské linky.

obj. číslo popis výška délka povrchová úprava JM

103 334 284 Hladký hliníkový sokl 100 mm 4 m hliník KS



103 336 585 Hladký hliníkový sokl 100 mm 4 m nerez KS



103 334 286 Vroubkovaný hliníkový sokl 100 mm 4 m hliník KS



Univerzální rohová spojka

Rohovou spojku je možné použít pro napojení dvou dílů soklu

pod jakýmkoliv úhlem. Základem spojky je silikonové flexibilní

napojení pohyblivých částí spojky.

obj. číslo popis výška povrchová úprava JM

103 334 294 Univerzální rohová spojka 100 mm hliník KS



103 336 588 Univerzální rohová spojka 100 mm nerez KS



58


hliníkové sokly

Ukončovací lišta pracovní desky

Rohovou spojku je možné použít pro napojení dvou dílů soklu

pod jakýmkoliv úhlem. Základem spojky je silikonové flexibilní

napojení pohyblivých částí spojky.

obj. číslo popis provedení délka (m) JM

103 377 <strong>01</strong>0 hliníková lišta vroubkovaná naklopení profi lu 45° 4 KS

103 334 305 hliníková lišta hladká 5 KS

103 377 <strong>01</strong>5 sada příslušenství k vroubkované liště 2 × zátka, 1 × vnější roh, 2 × vnitřní roh KS

103 334 309 sada příslušenství k hladké liště 2 × zátka, 1 × vnější roh, 2 × vnitřní roh KS

Větrací mřížky pro hliníkové sokly

Větrací mřížky integrované v hliníkových soklech plní funkci při

odvětrání vestavných <strong>kuchy</strong>ňských spotřebičů. Časté použití je

například u lednic, kde je spodem nabírán chladný vzduch pro

ochlazování chladící kapaliny. Dodávaný komplet má délku 60 cm.

obj. číslo popis výška provedení povrchová úprava JM

103 335 091 Větrací mřížky pro hliníkové sokly 100 mm hladká hliník KS



103 336 591 Větrací mřížky pro hliníkové sokly 100 mm hladká nerez KS



103 335 093 Větrací mřížky pro hliníkové sokly 100 mm vroubkovaná hliník KS



59

Kovový víceúčelový kráječ AES 62

Provedení: určeno pro vestavbu do zásuvky.

(krájecí pojezd umístěný vpravo typ SR nebo vlevo typ SL)

ritter

made in Germany

... v <strong>kuchy</strong>ni jako doma

Vestavné systémy

Kompletní katalog

<strong>01</strong>/2009

Více informací

naleznete

na stránkách

<strong>SCH</strong> katalogu ritter

Záruka: 2 roky

Pouhých 75 mm výšky kráječe ve složeném stavu garantuje

montáž kráječe do každé běžné zásuvky od 450 mm své šířky.

Kráječ je vybaven specielním zvlněným krájecím kotoučem

ø 170 mm, spínačem s možností aretovaného sepnutí s dětskou

pojistkou. Možnost plynulého nastavení síly řezu do šířky

cca 14 mm. Aretace nastavené šířky řezu, odnímatelná miska

pro nakrájené potraviny. Vozík se snímatelným krytem krájecího

kotouče a držák na krájené potraviny. Kráječ je možné z jeho

pracovní polohy jednoduše sesunout do zásuvky. Miska pro

nakrájené potraviny a pohyblivý vozík zůstane na kráječi, kryt

krájecího kotouče a držák potravin je potřeba umístit do zásuvky

zvlášť. Zdvihací mechanizmus pro montáž do zásuvky je součástí

dodávky.

Výkon: 130 W


103 370 428 AES 62 SR stříbrná metalíza, pravé provedení KS

103 370 429 AES 62 SL stříbrná metalíza, levé provedení KS

60


třídící systémy

Třídící systém odpadků jedna2pět


závěsný rám

odpadkové koše

pevné víko

2 × lišta pro upevnění pevného víka

Upozornění: tloušťka boku korpusu 18/19 mm

Barva: stříbrně šedá

obj. číslo popis šířka korpusů světlá hloubka počet košů JM

103 371 173 Odpadkové koše jedna2pět 450 400 17 l koš/úložná miska GT

103 371 174 Odpadkové koše jedna2pět 500 400 17 l koš/úložná miska GT

103 371 175 Odpadkové koše jedna2pět 600 400 2 × 17 l koš/úložná miska GT

103 371 170 Odpadkové koše jedna2pět 450 500 2 × 17 l koš GT

103 371 171 Odpadkové koše jedna2pět 500 500 2 × 17 l koš GT

103 371 172 Odpadkové koše jedna2pět 600 500 2 × 17 l a 2 × 8 l koš GT

103 371 180 Odpadkové koše jedna2pět 900 500 vždy 2 × 8/17/26 l koš GT

61


Závěsné rámy pro koše jedna2pět

smontovaný, stabilní rámový díl pro vložení do BLUM bočnic

Tandembox plus/intivo

Odpadkové koše se zavěsí do konstrukce rámu

Seřízení ve třech směrech na přídavné podpěře

Jednotný vzhled bočnic, závěsného rámu a odpadkových košů

Upevnění igelitových odpadkových pytlů pomocí nosných příček

Odpadkové koše je potřeba objednat zvlášť


Materiál: ocel

obj. číslo popis šířka korpusu (mm) jmenovitá hloubka (mm) JM

103 371 100 Závěsný rám pro koše jedna2pět 450 400 KS


103 371 1<strong>01</strong> Závěsný rám pro koše jedna2pět 500 400 KS





Odpadkové koše jedna2čtyři/jedna2pět

Se dvěma sklápěcími madly

(kromě obj. čísla 103 371 445 = víceúčelová miska)

Odpadkové koše je možné použít i v systému děleného odpadu

jedna2čtyři pokud pod koše umístíme fixační podložku

5,5 l 12 l


Materiál: plast

obj. číslo popis montážní rozměr ŠxVxH (mm) objem (l) JM

103 371 081 Odpadkové koše jedna2čtyři/jedna2pět 153 × 310 × 230 8 KS




103 371 445 Odpadkové koše jedna2čtyři/jedna2pět 152 × 170 × 230 4,2 KS

103 371 446 Odpadkové koše jedna2čtyři/jedna2pět 152 × 220 × 230 5,5 KS


Úložná miska jedna2pět


Materiál: plast


103 371 336 šířka korpusu 450/500 mm KS

103 371 337 šířka korpusu 600 mm KS

62



Třídící systém odpadků jedna2čtyři

Jedná se o vysoce variabilní systém umístění odpadkových košů

přímo na dno zásuvky zabudované v <strong>kuchy</strong>ňské lince. K tomu, aby

se odpadkové koše při vysouvání nehýbaly a doléhaly bez mezery

jeden k druhému a dokonce k čelní desce zásuvky, pokládáme

na jeho dno fixační podložku. Celou sestavu lze doplnit pevným

víkem s montáží do korpusu (žádejte u svých obchodních

zástupců). Všechny zmíněné komponenty jsou vyrobeny z vysoce

kvalitního plastu od německé firmy Ninka.

Jednotlivé koše mají obsah 6, 13,5 nebo 21 l.

Držadla ve sklopené poloze plní funkci upevnění odpadkového

pytle.

Určeno pro všechny šířky skříněk od 300 do 900 mm.

Pro zásuvky s kovovými bočnicemi.

Minimální montážní výška 289/330 mm ode dna výsuvu k půdě korpusu.

21 l 13,5 l 6 l

obj. číslo popis montážní hloubka (mm) objem (l) provedení JM

103 371 410 Odpadkové koše jedna2čtyři 470 mm 6,0 stříbrně šedá KS



103 371 440 Samostatné víko pro koš 6 l, 140,5 ×210 šedá alu KS

103 371 441 Samostatné víko pro koš 13,5 l, 210,9 ×281 šedá alu KS

103 371 442 Samostatné víko pro koš 21 l, 210,9 ×423 šedá alu KS

103 371 430 Fixační podložka pro šířku korpusu 300 mm KS






63


Samostatná víka jedna2top

obj . č íslo popis použití provedení JM

103 371 646 Samostatné víko malé jedna2top pro koše 4,2; 5,5 a 8 L alu šedá, plast KS

103 371 649 Samostatné víko malé jedna2top pro koše 12,17,26,32 L alu šedá, plast KS

Misky s dělením jedna2top


103 371 647 Miska malá s dělením na 3 části jedna2top pro koše 4,2; 5,5 a 8 L alu šedá, plast KS

103 371 660 Miska velká s dělením na 5 částí jedna2top pro koše 12,17,26,32 L alu šedá, plast KS

Misky BIO jedna2top

Včetně krytu a bio-filtru

Výhody: Snižuje tvorbu zápachu

Snižuje šíření vlhkosti s bio odpadu

Zabraňuje napadení plísní

Chrání před hmyzem a jeho šířením


103 371 648 Miska BIO malá jedna2top pro koše 4,2; 5,5 a 8 L alu šedá, plast KS

103 371 661 Miska BIO velká jedna2top pro koše 12,17,26,32 L alu šedá, plast KS

Sady jedna2top

Set pro čistící prostředky: rám pro sušení

dělící rám pro umístění láhví

Uklidová sada: lopatka a smeták


103 371 662 Sada pro čistící prostředky jedna2top pro koše 12,17,26,32 L alu šedá, plast KS

103 371 663 Úklidová sada jedna2top pro koše 12,17,26,32 L alu šedá, plast KS

64


zásuvky blum s pohonem

servo-drive vybavené koši ninka

Cožpak vážně mohu otvírat výsuv pro odpad s oběma rukama plnýma slupek

od zeleniny? A to opravdu stačí do výsuvu jen zlehka ťuknout?

<strong>Schachermayer</strong> pro Vás připravil kompletní řešení. Se zásuvkou poháněnou

SERVO-DRIVE uno a kompletně vybavenou odpadkovými koši ninka se tato

představa stane skutečností.

V případě zájmu o objednání setu kontaktujte svého obchodního zástupce

<strong>spol</strong>ečnosti <strong>Schachermayer</strong>.


set 600

šířka zásuvky 600 mm

set 450

šířka zásuvky 450 mm

Blum bočnice 358M5002 šedá 1 PR

Blum korpusová lišta 558.50<strong>01</strong>B 1 PR

Blum držák zad Z30D000 1 PR

Blum čelní kování INSERTA 2 KS

Blum podélný reling ZRG.446V 1 PR

Ninka koš 17l 2 KS


Ninka podložka 600 1 KS

Ninka pevné víko 600 1 KS

Ninka lišta pro upevnění víka 2 KS

Blum akce servo drive uno 1 GT

Blum bočnice 358M5002 šedá 1 PR

Blum korpusová lišta 558.50<strong>01</strong>B 1 PR

Blum držák zad Z30D000 1 PR

Blum čelní kování INSERTA 2 KS

Blum podélný reling ZRG.446V 1 PR



Ninka podložka 450 1 KS

Ninka pevné víko 450 1 KS

Ninka lišta pro upevnění víka 2 KS

Blum akce servo drive uno 1 GT

koš 8 l koš 17 l podložka

lišta pro

upevnění víka

pevné víko

65


Vestavný odpadkový koš SAMBA

Systém pro třídění odpadu Samba se třemi možnostmi otevření

koše nám odkrývá nové možnosti odpadkových košů. Montáž

celého systému je snadná díky robustnímu výsuvu a tudíž není

závislá na upevnění k boku korpusu.

1. Krátké vyklopení koše

Krátké vyklopení a opětné zavření. V 70% případů jsou

odpadkového koše využívány jen na malé věci pro které

krátkodobé vyklopení zcela postačuje. Při stlačení nožního pedálu

zůstávají obě ruce volné, po jeho puštění se koš automaticky díky

tlumení měkce a tiše zavře.

2. Dlouhé vyklopení koše.

Vyklopení koše a jeho aretace ve vyklopené poloze. Při vaření

nebo uklízení zůstává koš vyklopený a přitom nezabírá zbytečné

moc místa.

3. Otevření koše.

Vyklopení a vysunutí koše. Koš, čistící prostředky a malé misky

jsou zcela na dosah. Odpadkový pytel lze v této poloze snadno

vyjmout.

Vybavení odpadkových košů:

Obj.č. 103 371 075

1 × koš 40 l

2 × víceúčelová nádoba 0,1 l

Obj.č. 103 371 076

1 × koš 40 l

1 × skleněná nádoba s víkem 2,5 l

2 × víceúčelová nádoba 0,1 l

1 × nádoba na čistící prostředky

Vlastnosti:

Díky patentovanému napínacímu systému lze do odpadkového

koše 40 L napnout odpadkový pytel popř. dva menší velikosti.

Upozornění: nožní pedál Samba je nutné objednat zvlášť!

obj. číslo popis šířka korpusu montážní rozměr provedení JM

103 371 075 Odpadkový koš Samba 450 mm Š × V × H = 405 × 575 × 470 kov stříbrná barva KS

103 371 076 Odpadkový koš Samba 600 mm Š × V × H = 555 × 575 × 470 kov stříbrná barva KS

Nožní pedál Samba

Pro otevření odpadkového koše bez pomoci rukou

Nožní pedál je možné kdykoliv doinstalovat

Materiál: kov stříbrný

obj. číslo popis montážní rozměr JM

103 371 077 Nožní pedál pro koš 103 371 075 Š × V × H = 380 × 81 × 67 KS

103 371 078 Nožní pedál pro koš 103 371 076 Š × V × H = 480 × 81 × 67 KS

66



Vestavný odpadkový koš PESABOY

Provedení: pro otočné dveře

Šířka korpusu: 600 mm

Jedinečná kombinace vysunutí a vyklopení 35 l odpadkového koše

a nádoby na bio odpad nám umožňuje jejich snadnou dostupnost.

Při otevření dveří skříňky dojde automaticky k naklopení obou

košů, které se pak snadno obsluhují shora. Nádobu na bio odpad

je možné jednoduše sejmout z boku koše.

obj. číslo popis objem košů montážní rozměr (Š × V × H) JM

103 371 070 Odpadkový koš Pesaboy 35 l a 4,5 l na bio odpad 562 × 510 × 340 mm KS

Systém pro třídění EKO S+R

Systém pro třídění odpadu. Zcela nový ergonomický průběh

pohybu včetně tlumení Magic-Stop.

Nový systém umožňuje snadné třídění odpadu.

• celý systém se zavírá takřka bezhlučně a automaticky dotahuje

dvířka do úplného zavření

• integrované automatické vysunutí umožňuje snadné vytažení

systému odpadkových košů

• díky velké nádobě dochází k plnohodnotnému využití jednoho

35 l nebo dvou 17 l sáčků na odpadky

• včetně patentovaného držáku na sáčky libovolné velikosti

• rozmanité možnosti v třídění odpadu

• komfortní otevření koše pomocí pedálu na nohu

• robustní ocelová konstrukce zaručuje dlouhou životnost

• jednoduchá montáž na dně korpusu

• minimální šířka skříně: 516 mm

Upozornění: pedál je potřeba objednat zvlášť!

obj. číslo popis objem košů JM

103 371 207 Systém pro třídění odpadu EKO S+R 4055 hloubka korpusu: 475 mm KS

103 371 208 Systém pro třídění odpadu EKO S+R 4<strong>01</strong>1 hloubka korpusu: 545 mm KS

Pedál pro ovládání nohou


103 371 209 Pedál pro model EKO S+R 4055/4<strong>01</strong>1 matný chrom KS

67


Profiline Bio

S plnovýsuvem pro otočné dveře

Koš a víko: antracitová barva

Bio kryt pro koš 8 l: zelená barva

Konstrukce: stříbrná

Minimální šířka skříně: 300 mm

obj . č íslo popis montážní rozměry (ŠxVxH) objem košů JM

103 371 373 Profi line Bio- Double 30 DT 254 × 320 × 475 mm 24 l (1 × 16 a 1 × 8) KS

103 371 374 Profi line Bio- Double 30 DT 254 × 385 × 475 mm 30 l (1 × 20 a 1 × 10) KS

103 371 360 Profi line Bio- Trio 30 DT 254 × 320 × 475 mm 24 l (3 × 8) KS

103 371 361 Profi line Bio- Trio 30 DT 254 × 385 × 475 mm 30 l (3 × 10) KS

Profiline Bio

S plnovýsuvem pro připevnění na čelo zásuvky


Bio kryt pro koš na 10 l: zelená barva



Maximální šířka skříně: 400 mm


103 371 364 Profi line Bio- Double 30 BM 254 × 385 × 480 mm 30 l (1 × 20 a 1 × 10) KS

103 371 366 Profi line Bio- Trio 30 BM 254 × 385 × 480 mm 30 l (3 × 10) KS

Profiline Double-Master






103 371 352 Profi line Double- Master 40 DT 338 × 320 × 475 mm 32 l (2 × 16) KS

103 371 354 Profi line Double- Master- Maxi 40 DT 338 × 385 × 475 mm 40 l (2 × 20)) KS

68



Profiline Bio - Trio-Master



Bio kryt pro koš 8l: zelená barva




103 371 356 Profi line Bio- Trio- Master 40 DT 338 × 320 × 475 mm 32 l (1 × 16 a 2 × 8) KS

103 371 358 Profi line Bio- Trio- Master- Maxi 40 DT 338 × 385 × 475 mm 40 l (1 × 20 a 2 × 10) KS

Profiline Bio - Quartett 40 DT



Bio kryt: zelená barva




103 371 362 Profi line Bio- Quartett 40 DT 338 × 385 × 475 mm 40 l (4 × 10) KS

Profiline Bio- Trio 40 BM

S plnovýsuvem pro připevnění na čelo zásuvky


Bio kryt pro koš 10l: zelená barva





103 371 368 Profi line Bio- Trio 40 BM 338 × 385 × 480 mm 40 l (2 × 10 a 1 × 20) KS

69


Edel - Double 30 DT


Nerez / antracit


Upozornění: koše nejsou vodotěsné, doporučujeme použít sáčky

na odpad

obj . č íslo popis montážní rozměry (Š × V × H) objem košů JM

103 371 233 Edel- Double 30 DT 254 × 385 × 475 mm 30 l (1 × 20 a 1 × 10) KS

Edel- Trio 30 DT





na odpad


103 371 232 Edel- Trio 30 DT 254 × 385 × 475 mm 30 l (3 × 10)) KS

Edel- Double 30 BM

S plnovýsuvem pro upevněné na čelo zásuvky





na odpad


103 371 380 Edel- Double 30 BM 254 × 385 × 475 mm 30 l (1 × 20 a 1 × 10) KS

Edel- Trio 40 BM

S plnovýsuvem pro upevněné na čelo zásuvky





na odpad


103 371 382 Edel- Trio 40 BM 338 × 385 × 475 mm 40 l (1 × 20 a 2 × 10) KS

70



Bio- Double 40 DT- 26


Šedá v barvě hliníku



103 371 383 Bio- Double 40 DT- 26 338 × 465 × 475 mm 52 l (2 × 26) KS

Bio- Double 40 DT- 32


Šedá v barvě hliníku



103 371 384 Bio- Double 40 DT- 32 338 × 565 × 475 mm 64 l (2 × 32) KS

Double - Boy

Částečný výsuv

Koše: zelený a bílý

Konstrukce a víko: bílé



103 371 210 Double - Boy 259 × 388 × 450 mm 30 l (2 × 15) KS

Conner- Master Trio

S plnovýsuvem a otočnou mechanikou pro korpus s lomenými

dvířky, montáž do dna korpusu.

Výhody:

• dva velké stabilní pochromované boční koše

• odnímatelné boční koše s odolnými držadly

• při pohybu otočné mechaniky je možné jednotlivé koše

snadno odebrat a následně vložit do plnovýsuvů

• snadná údržba vnitřku korpusu a bočních závěsných košů


Víko a koš: antracitová barva

Bio kryt pro koš 8 l: zelený

Minimální šířka korpusu: 900 mm


103 371 215 Conner- Master Trio 690 × 335 × 515 mm 32 l (1 × 16 a 2 × 8) KS

71


Odpadkový koš EKKO

S plným výsuvem pro otočné dveře

Konstrukce a koše: plast, koše v různých barvách


105 051 030 Odpadkový koš EKKO 350 × 360 × 465 mm 32 l (1 × 16 a 2 × 8)) KS

Odpadkový koš Aladin

Konstrukce a koš: plast stříbrné barvy


105 051 031 Odpadkový koš Aladin 280 × 360 × 340 mm 16 l KS

Odpadkový koš Double Shorty - dvojitý

S plnovýsuvem, určeno pro otočné dveře

Vestavná hloubka koše 320 mm je vhodná do korpusu

se sifonem, přípojkami na vodu a pro dalším vybavením v dolní

části korpusu.

Konstrukce z oceli stříbrné barvy, víko a koš z pastu antracitové

barvy. Minimální šířka skříně: 500 mm


103 371 220 Odpadkový koš Double Shorty - dvojitý 455 × 320 × 320 mm 30 l (2 × 15) KS

Odpadkový koš Double Shorty - trojitý

S plnovýsuvem, určeno pro otočné dveře

Vestavná hloubka koše 320 mm je vhodná do korpusu

se sifonem, přípojkami na vodu a pro dalším vybavením v dolní

části korpusu.

Konstrukce z oceli stříbrné barvy, víko a koš z pastu

antracitové barvy



103 371 221 Odpadkový koš Double Shorty - trojitý 455 × 320 × 320 mm 30 l (1 × 15 a 2 × 7,5) KS

72



Conner- Boy Trio

S plnovýsuvem a otočnou mechanikou pro korpus s lomenými

dvířky, montáž do dna korpusu

Výhody:

Při pohybu otočné mechaniky je možné koše na mycí prostředky

snadno odebrat a následně vložit do plnovýsuvů. Snadná údržba

vnitřku korpusu a bočních závěsných košů


Víko a koš: antracitová barva

Bio kryt pro koš 8 l: zelený



103 371 216 Conner- Boy Trio 690 x 335 x 515 mm 32 l (1 x 16 a 2 x 8) KS

Eko- Center 2

Provedení: otočný výsuv, pro montáž na stěnu a dno korpusu

Barva: šedivá



103 371 342 Eko- Center 2 525 × 460 mm 18 l (2 × 9) KS

Eko- Center 3




Upozornění: možnost levé i pravé montáže


103 371 339 Eko- Center 3 525 × 460 mm 40 l (19 + 9 + 12) KS

Eko- Center 4





103 371 340 Eko- Center 4 525 × 460 mm 39 l (3 × 9 a 1 × 12) KS

73


Odpadkový koš bílý

Barva: bílá



103 371 150 Odpadkový koš bílý - čelní výsuv 210 × 475 × 479 mm 19 l KS

103 371 152 Odpadkový koš bílý - otvíravé 210 × 475 × 479 mm 19 l KS

Solo

Pro montáž do korpusu (upevnění do boku korpusu)

Barva: bílá



103 371 140 Solo 410 × 470 × 210 mm 19 l KS

Nerez

Pro otáčivé dveře


103 371 144 Nerez 410 × 470 × 210 mm 19 l (1 x 14 a 1 x 5) KS

Rondo

Pro otáčivé dveře

Rondo: barva trupu: stříbrná barva lakovaná

barva víka a kruhů: černý plast

minimální šířka skříňky: 400 mm

Rondo nerez: barva trupu: nerezové provedení

barva víka a kruhů: černý plast

minimální šířka skříňky: 350 mm


103 371 095 Rondo 340 × 420 × 285 mm 11 l KS

103 371 096 Rondo 340 × 470 × 285 mm 13 l KS

103 371 097 Rondo 340 × 520 × 285 mm 15 l KS

103 371 099 Rondo - nerez 290 × 370 × 240 mm 5 l KS




74


arové konzole

Konzola barového pultu

K montáži barové desky. Tři možnosti přesazení horní lišty.

Upevnění horní desky čtyřmi vruty. Maximální tloušťka desky

60 mm. Doporučená vzdálenost mezi konzolami 1000-1500 mm.

Maximální zatížení jedné konzoly 50 kg.

obj. číslo popis povrchová úprava JM

103 335 370 Konzola barového pultu K021.200.C, výška 200 mm chrom KS

103 335 371 Konzola barového pultu K021.200.S, výška 200 mm satén KS

103 335 372 Konzola barového pultu K021.250.C, výška 250 mm chrom KS

103 335 373 Konzola barového pultu K021.250.S, výška 250 mm satén KS

Konzola barového pultu - šikmá

K montáži barové desky. Umožňuje předsazení barové desky

nebo police. Upevnění do konstrukce třemi vruty a třemi šrouby na

konzole. Doporučená vzdálenost mezi konzolami 500-1000 mm.

Maximální zatížení jedné konzoly 7 kg.


103 335 374 Konzola barového pultu - šikmá K041.1.C, výška 232 mm chrom KS

103 335 375 Konzola barového pultu - šikmá K041.1.S, výška 232 mm satén KS

Podvěsný držák sklenic

Slouží k zavěšení sklenic pod <strong>kuchy</strong>ňskou nebo barovou rampu.


103 335 378 Podvěsný držák sklenic - jednořadý PD1.C chrom KS

103 335 379 Podvěsný držák sklenic - dvouřadý PD2.C chrom KS

103 335 380 Podvěsný držák sklenic - čtyřřadý PD4.C chrom KS

75

multifunkční sloupy

T5214.<strong>01</strong>

obj.č. 103 335 404

T5222.3

obj.č. 103 335 412

T5211.2

obj.č. 103 335 400

T5208

obj.č. 103 335 396

T5204.1

obj.č. 103 335 391

T5212

obj.č. 103 335 402

T5206

obj.č. 103 335 397

T5202

obj.č. 103 335 387

T5218

obj.č. 103 335 410

Sloup

Základní prvek univerzálního <strong>kuchy</strong>ňského programu. Dodává

se v délkách 1100 mm, 1600 mm, 1800 mm, 2700 mm. Průměr

trubky 45 mm.


103 335 381 Sloup - T5200.1.C, délka 1100 mm chrom KS

103 335 382 Sloup - T5200.1.S, délka 1100 mm satén KS

103 335 383 Sloup - T5200.2.C, délka 1600 mm chrom KS

103 335 384 Sloup - T5200.2.S, délka 1600 mm satén KS

103 335 385 Sloup - T52<strong>01</strong>.C, délka 1800 mm chrom KS

103 335 386 Sloup - T52<strong>01</strong>.S, délka 1800 mm satén KS

103 335 387 Sloup - T5202.C, délka 2700 mm chrom KS

103 335 388 Sloup - T5202.S, délka 2700 mm satén KS

76



Stabilizační spoj horní stavitelný

Stabilizační prvek umožňující vzepření sloupu proti stropu.

Kotveno 2 ks vrutů. Rektifikace vzepření max. 60 mm.

Světlo tříramenné

Světlo je upevněno v ose sloupu pomocí tří stavěcích šroubů.

Součástí výrobku je transformátor včetně přívodního kabelu

a žárovky. Délka napájecího kabelu je 1,5 m.

Příruba

Prvek sloužící k připevnění stolové desky pevného provedení.

Příruba je připevněna čtyřmi vruty, které jsou součástí výrobku.

Objímka

Prvek jistící polohu všech dalších montážních komponentů na

sloupu.

Kování ke stolové deskce

Prvek sloužící k připevnění stolové desky otočného provedení.

Příruba je připevněna čtyřmi vruty, které jsou součástí výrobku.

2 ks T5203 jsou součástí balení.

Stabilizační spoj spodní

Slouží ke kotvení spodní části sloupu k podlaze nebo pracovní

desce. Kotveno 2 ks vrutů nebo oboustranně lepící fólií.


103 335 404 Stabilizační spoj horní, stavitelný - T5214.1.C chrom KS

103 335 405 Stabilizační spoj horní, stavitelný - T5214.1.S satén KS

103 335 412 Světlo tříramenné - T5222.3.C chrom KS

103 335 413 Světlo tříramenné - T5222.3.S satén KS

103 335 406 Příruba - T5215.C chrom KS

103 335 407 Příruba - T5215.S satén KS

103 335 389 Objímka - T5203.C chrom KS

103 335 390 Objímka - T5203.S satén KS

103 335 408 Kování ke stolové desce - T5216.C chrom KS

103 335 409 Kování ke stolové desce - T5216.S satén KS

103 335 410 Stabilizační spoj spodní - T5218.C chrom KS

103 335 411 Stabilizační spoj spodní - T5218.S satén KS

77


Závěs na skleničky

Šestiramenný závěs je v ose sloupu upevněn pomocí vlastní

objímky třemi stavěcími šrouby.

Vešák tříramenný bez objímek

Délka ramene 100 mm. Varianta otočného věšáku předpokládá

použití dvou objímek T5203, které nejsou součástí výrobku.

Koš malý na rameno

Koš malý je na sloup upevněn pomocí ramene T5212BO, které

zajišťuje vyložení koše mimo osu sloupu. Průměr koše 300 mm.

Možno doplnit o sklo pro koš T5204.1 umístěném na rameni

T5212. Tloušťka skla 6 mm.

Rameno bez objímek

Prvek umožňující vyložení košů a polic mimo osu sloupu. Osová

délka 278 mm. Použití pro výrobky: T5204.1, T5225.1, T5226.1,

T5230, T5233.

Koš malý na sloup

Upevnění na sloupu pomocí středové objímky, která zajišťuje

nepohyblivé umístění na sloupu. Průměr koše

300 mm. Varianta otočného koše předpokládá použití 2 ks

objímek T5203, které nejsou součástí výrobku.

Možno doplnit o sklo pro koš T5204.2 umístěném v ose sloupu.

Tloušťka skla je 6 mm.

Koš velký na sloup

Upevnění na sloupu pomocí středové objímky, která zajišťuje

nepohyblivé umístění na sloupu. Varianta otočného koše

předpokládá použití 2 ks objímek T5203, které nejsou součástí

výrobku. Průměr koše 460 mm.

Možno doplnit o sklo pro koš T5206 umístěném v ose sloupu.

Tloušťka skla je 6 mm.

78




103 335 414 Závěs na skleničky - T5223.C chrom KS

103 335 415 Závěs na skleničky - T5223.S satén KS

103 335 400 Věšák tříramenný bez objímek - T5211.1BO.C, délka ramene 100 mm, chrom KS

103 335 4<strong>01</strong> Věšák tříramenný bez objímek - T5211.1BO.S, délka ramene 100 mm, satén KS

103 335 391 Koš malý na rameno - T5204.1.C chrom KS

103 335 392 Koš malý na rameno - T5204.1.S satén KS

103 335 402 Rameno bez objímek - T5212BO.C, osová délka ramene 278 mm chrom KS

103 335 403 Rameno bez objímek - T5212BO.S, osová délka ramene 278 mm satén KS

103 335 393 Koš malý na sloup - T5204.2.C chrom KS

103 335 394 Koš malý na sloup - T5204.2.S satén KS

103 335 397 Koš velký na sloup - T5206.C chrom KS

103 335 398 Koš velký na sloup - T5206.S satén KS

103 335 395 Sklo - T5205.1 (pro koš malý na rameno) KS

103 335 396 Sklo - T5205.2 (pro koš malý na sloup) KS

103 335 399 Sklo - T5207 (pro koš velký na sloup) KS

Dřevěná police malá na rameno

Dřevěná police s ohrádkou

pro upevnění na sloup

pomocí ramene T5212, které

umožňuje vyložení mimo osu

sloupu.

Skleněná police na rameno

Skleněná police s ohrádkou

pro upevnění na sloup

pomocí ramene T5212, které

umožňuje vyložení mimo osu

sloupu.

Dřevěná police ledvinka na rameno

Dřevěná police ledvinka

s ohrádkou pro upevnění na

sloup pomocí ramene T5212,

které umožňuje vyložení mimo

osu sloupu.

Skleněná police ledvinka na rameno

Skleněná police ledvinka

s ohrádkou pro upevnění na

sloup pomocí ramene T5212,

které umožňuje vyložení mimo

osu sloupu.

obj. číslo popis povrch ohrádky JM

103 335 416 Dřevěná police na rameno - T5225.1.C, dřevo dekor buk chrom KS

103 335 417 Dřevěná police na rameno - T5225.1.S, dřevo dekor buk satén KS

103 335 418 Skleněná police na rameno - T5226.1.C, sklo chrom KS

103 335 419 Skleněná police na rameno - T5226.1.S, sklo satén KS

103 335 420 Dřevěná police ledvinka na rameno - T5232.C, dřevo dekor buk chrom KS

103 335 421 Dřevěná police ledvinka na rameno - T5232.S, dřevo dekor buk satén KS

103 335 422 Skleněná police ledvinka na rameno - T5233.C, sklo chrom KS

103 335 423 Skleněná police ledvinka na rameno - T5233.S, sklo satén KS

zboží pouze do vyprodání zásob

79

dřezy

horní

montáž od

90x90 cm

EX 191 - Rohový dřez do pracovní plochy

92 × 50

cm

20

cm

nerez

velký dřez: sítkový ventil s přepadem 3½“ ovládaný excentrem

malý dřez: sítkový ventil 3½“

sifon 6/4“ s odbočkou na myčku

výřez: dle šablony

2 předvrtané otvory

horní

montáž od

60 cm

EC 318 - 1, ½ dřez do pracovní plochy

nerez

velký dřez: sítkový ventil s přepadem 3½” ovládaný excentrem

malý dřez: sítkový ventil 3½”

sifon 6/4” s odbočkou na myčku


96 × 49

cm

16

cm

horní

montáž od

60 cm

EX 197 - 1, ½ dřez do pracovní plochy

nerez

velký dřez: sítkový ventil s přepadem 3½” ovládaný excentrem

malý dřez: sítkový ventil 3½”

sifon 6/4” s odbočkou na myčku


98 × 50

cm

19

cm

horní

montáž od

45 cm

EC 320 - Dřez do pracovní plochy

nerez

sítkový ventil s přepadem 3½” ovládaný excentrem

sifon láhvový 6/4” s odbočkou na myčku



86 × 50

cm

17

cm

obj . č íslo model popis JM

113 523 006 EX 191 Dřez s odkapem do pracovní plochy KS

113 523 007 pro EX 191 Miska do malého dřezu S 806, plast průsvitný KS

113 523 003 EC 318 1, ½ dřez s odkapem do pracovní plochy KS

113 523 004 pro EC 318 Miska do malého dřezu S 805, plast průsvitný KS

113 523 000 EX 197 1, ½ dřez s odkapem do pracovní plochy KS

113 523 0<strong>01</strong> pro EX 197 Miska do malého dřezu S 811, plast průsvitný KS

113 523 005 EC 320 Dřez s odkapem do pracovní plochy KS

80


dřezy

horní

montáž od

45 cm

EC 198 - Jedno dřez s odkap. do prac. plochy

78 × 43,5

cm

16,5

cm

nerez

sítkový ventil s přepadem 3½” ovládaný excentrem




horní

montáž od

45 cm

EC 149 - Dřez do pracovní plochy

nerez

sítkový ventil s přepadem 3½”



1 předvrtaný otvor

46 × 48

cm

16,5

cm

horní

montáž od

45 cm

N 144 - Dřez do pracovní plochy

nerez

sítkový ventil s přepadem 3½”



1 předvrtaný otvor

48 × 48

cm

15,5

cm

S 809 - Dávkovač saponátu

Pro zabudování do pracovní desky, v povrchové úpravě chrom.

Nádoba z plastu na mycí prostředek nebo tekuté mýdlo

s obsahem 0,30 ml

obj . č íslo model popis JM

113 523 002 EC 198 Jednodřez s odkapem do pracovní plochy KS

113 523 009 EC 149 Dřez do pracovní plochy KS

113 523 008 N 144 Dřez do pracovní plochy KS

113 522 131 S 809 Dávkovač saponátu, S 809, chrom KS

81

dřezy

horní

montáž od

45 cm

Fragranitový dřez BAHIA 611

fragranit

sítkový ventil 3½” s přepadem

sifon pro úsporu místa (1325.00) 6/4” s odbočkou na myčku

výřez: 830 × 470 mm

86 × 50

cm

19,5

cm

obj . č íslo popis provedení JM

113 548 0<strong>01</strong> BHG 611.099 grafi t KS

113 548 002 BHG 611.085 pískový melír KS

horní

montáž od

50 cm

Fragranitový dřez EFG 614

fragranit

sítkový ventil 1½” s přepadem

sifon pro úsporu místa (1325.00) 6/4” s odbočkou na myčku

výřez: 785 × 460 mm

80 × 47,5

cm

15

cm

obj . č íslo popis provedení JM

113 548 <strong>01</strong>0 EFG 614.099 grafi t KS

113 548 <strong>01</strong>2 EFG 614.085 pískový melír KS

82


Drtič InkSink Erator

ISE 65

ISE 55

Pneumatický spínač obj.č. 113 505 949

Bezpečné ovládání drtiče i při mokré

pracovní desce. Instalace spínače

zafrézováním do pracovní desky

nebo přímo do dřezu.

• Výkon 490 W (65 Hp)

• Tichý chod.

• Obsah drtiče 980 ml

• Nerezové provedení komory

drtiče

• Autoreversní chod, tepelná

pojistka

• Výbava šestihranným

klíčem pro odstranění

zaseknuté lžíce apod.

• Přípojka na myčku

• Pneumatický spínač

v základní výbavě

• Výkon 410 W (55 Hp)

• Obsah drtiče 980 ml

• Nerezové provedení komory

drtiče.

• Tepelná pojistka

• Výbava šestihranným

klíčem pro odstranění

zaseknuté lžíce apod.

• Přípojka na myčku.

obj . č íslo popis JM

113 516 003 Drtič InkSinkErator ISE 65 KS

113 516 0<strong>01</strong> Drtič InkSinkErator ISE 55 KS

113 505 949 Chrom KS

Vestavná <strong>kuchy</strong>ňská elektronická váha

• maximální nosnost: 5 kg

• přesnost vážení do 2 kg: 2 g, 2-5 kg: 5 g

• funkce odvažování

• automatické vypínání

• dvě lithiové baterie

• montáž do pracovní desky

Rozměry: 245 × 245 × 33 mm

Výřez: 227 × 227 mm


113 500 815 112.0008.476 KS

Děrovač dřezu Ø 35 mm


113 548 032 Děrovač dřezu KS

83

hliníkové rámečky

Pomůcku pro specifikaci hliníkových rámečků žádejte u svého

obchodního zástupce <strong>spol</strong>ečnosti <strong>Schachermayer</strong>.

84


všeobecné obchodní a reklamační podmínky

VŠEOBECNÉ PRODEJNÍ A DODACÍ PODMÍNKY

<strong>spol</strong>ečnosti <strong>Schachermayer</strong>, <strong>spol</strong>. s r.o. vydané

dle § 273 obch. zák. které tvoří nedílnou součást

každého obchodně právního vztahu s kupujícími

1. Úvodní ustanovení

Tyto všeobecné dodací podmínky se stávají nedílnou součástí

každého obchodního závazkového vztahu uzavíraného mezi

prodávajícím / dodavatelem (<strong>Schachermayer</strong>, <strong>spol</strong>. s r.o.) a kupujícím

/ odběratelem (fyzická nebo právnická osoba). Smluvní vztahy

mezi stranami se řídí těmito všeobecnými dodacími podmínkami

a příslušnými ustanoveními obchodního zákoníku.

2. Rozsah platnosti

Tyto všeobecné prodejní a dodací podmínky (dále jen

VPDP) upravují prodej zboží mezi kupujícím a prodávajícím

(<strong>Schachermayer</strong>, <strong>spol</strong>. s r.o.) a jsou nedílnou součástí každé kupní

smlouvy, resp. potvrzené objednávky či obchodně právního vztahu

vzniklého dodáním objednaného zboží.

VPDP platí v plném rozsahu, pokud se prodávající a kupující

nedohodnou v kupní smlouvě, případně potvrzené objednávce či

jinak na odlišných podmínkách. Ujednání v jednotlivých kupních

smlouvách, pokud jsou odlišná od ustanovení ve VPDP, mají před

těmito přednost.

Prodávající je oprávněn jednostranně změnit či zrušit tyto VPDP. Takto

změněnými podmínkami se řídí smlouvy uzavřené po dni účinnosti

změněných VPDP.

3. Vznik kupní smlouvy a její náležitosti

Kupující je povinen svou objednávku předložit v písemné formě.

Kupující je povinen uvést v objednávce své identifi kační údaje

(obchodní jméno dle výpisu z OR, sídlo, příp. místo podnikání, IČO,

DIČ, bankovní spojení), přesné označení požadovaného zboží, jeho

množství, způsob a místo dodání a požadovaný termín odběru.

Prodávající na vyžádání kupujícího zašle potvrzenou objednávku zpět

kupujícímu.

V případě potřeby okamžitého plnění či v jiných vhodných případech

vznikne kupní smlouva neprodleným plněním prodávajícího.

Dodací lhůty jsou závazné, jen pokud jsou písemně potvrzeny

oběma stranami. V případě nedodržení termínu dodání ze strany

prodávajícího, nelze ze strany kupujícího uplatňovat jakékoliv nároky

z titulu dodání zboží po termínu požadovaném kupujícím.

Dodací lhůty u těch zakázek, ve kterých je sjednána záloha, začínají

plynout po připsání sjednané celé zálohy na účet prodávajícího.

4. Místo plnění a cena dalších činností souvisejících

s dodávkou

Místem plnění (dodání) zboží je obvykle provozovna, sklad nebo sídlo

prodávajícího, odkud si kupující zboží převezme proti jeho potvrzení

na dodacím listu.

Bude-li objednáno zboží včetně jeho odeslání do určitého místa,

pak se uskutečňuje dodání zboží (plnění) jeho předáním prvnímu

dopravci k přepravě pro kupujícího. V tomto případě prodávající

umožní kupujícímu uplatnit práva z přepravní smlouvy vůči přepravci

ohledně vzniku škody na zboží.

Cena za dodávku zboží není součástí prodejní ceny zboží. Dodávka

vyplacená do místa stavby nezahrnuje vykládku a manipulaci.

Převzetí zboží v množství a kvalitě potvrdí oprávněný zástupce

kupujícího při složení zboží u odběratele podpisem dodacího či

přepravního listu s čitelným uvedením jména.

Vzhledem k uplatnění reklamace u speditéra:

V případě poškození obalu zásilky je zástupce kupujícího povinen toto

poznamenat ihned do poznámek přepravního listu dopravce. Zástupce

kupujícího je povinen při převzetí zásilky si zkontrolovat počet kusů

v zásilce. Případné poškození zboží je povinen nahlásit prodávajícímu

a to nejpozději do 24 hodin od doručení. Rozdíly v počtu dodaného

množství je kupující povinen nahlásit prodávajícímu do 48 hodin od

doručení. Výše uvedené oznamovací povinnosti je třeba provést ze

strany kupujícího v daných termínech s tím, že na pozdější oznámení

již nebude brán zřetel. Zákazník je povinen si zboží doručené spedicí

zkontrolovat do 3 pracovních dnů po doručení. Případné rozdíly

v počtu dodaného množství a poškození toto hlásit prodávajícímu do

3 pracovních dnů.

5. Cena

Ceny jsou smluvní. Prodávající si vyhrazuje právo upravit ceny

s ohledem na změny nákupních cen, nákladů a poplatků.

6. Platební podmínky

Prodávající je oprávněn účtovat kupní cenu dnem, kdy došlo k předání

zboží kupujícímu nebo přepravci k přepravě.

Prodávající si vyhrazuje právo vystavit předfakturu, zálohovou fakturu

nebo požadovat platbu v hotovosti.

Kupující je povinen uhradit kupní cenu na účet prodávajícího ve

lhůtě splatnosti uvedené na faktuře. Úhradou se rozumí připsání

fakturované částky na účet prodávajícího.

Prodávající je oprávněn, aniž by zaslal upomínku, účtovat kupujícímu

v případě prodlení s placením úrok z prodlení ve výši 0,05% denně

z celkové neuhrazené kupní ceny.

Pokud je kupující v prodlení s placením, je prodávající oprávněn

zadržet dosud nesplněné dodávky ze všech uzavřených

a nerealizovaných kupních smluv s kupujícím, aniž by to znamenalo

porušení smlouvy.

7. Nabytí vlastnického práva

Vlastnictví ke zboží, jehož prodej je předmětem kupní smlouvy,

přechází na kupujícího okamžikem zaplacení úplné kupní ceny za

dodané zboží. Zaplacením úplné kupní ceny se rozumí připsání

celé fakturované částky na účet prodávajícího, příp. jejím složením

v hotovosti do pokladny prodávajícího.

Všechny předměty prodeje (produkty) zůstávají vlastnictvím

prodávajícího až do úplného pokrytí všech závazků kupujícího

vzniklých z jakéhokoliv důvodu z předmětné zakázky. Platí-li kupující

šekem nebo směnkou, přechází na něho vlastnictví až po faktické

úhradě všech příslušných částek. Jako záruku tohoto práva je kupující

povinen zajistit dodané zboží proti zničení, poškození nebo krádeži,

a to veškerým úsilím, které by bylo možno od něho požadovat.

Zboží, které nebylo plně uhrazeno, nesmí být kupujícím dále

prodáváno a dáváno do zástavy jako ručení, pokud k tomu prodávající

nedal písemný souhlas. Bylo-li zboží i přes tento zákaz kupujícím

dále prodáno nebo dáno do zástavy, je kupující povinen uhradit

prodávajícímu smluvní pokutu ve výši dvojnásobku ceny zboží, za

kterou mu bylo zboží prodáno.

Pokud kupující nedodrží platební podmínky, nebo je-li ukončena kupní

smlouva z jeho viny, nebo je-li jeho fi rma v insolvenčním řízení dle

zákona č. 182/2006 Sb. v platném znění, jsou všechny jeho závazky

splatné okamžitě, a to i v případě, kdy směnky nebo jiné druhy plateb,

mají pozdější splatnost. Nebudou-li pozdější závazky uhrazeny

ihned, vyhrazuje si prodávající právo požadovat od kupujícího výdej

dodaného zboží bez jakýchkoliv překážek a dalších nároků.

8. Záruka za jakost a odpovědnost za vady

Kupující je povinen bez zbytečného odkladu zkontrolovat dodané

zboží dle průvodních dokladů.

U zjevných vad je kupující povinen tyto vady reklamovat dle

reklamačních podmínek prodávajícího. Za zjevnou vadu se považuje

též vada množstevní.

Reklamace musí mít vždy písemnou formu a musí být doložena

doklady pro projednání oprávněnosti reklamace.

Uplatnění případné reklamace upravují „Reklamační podmínky“

prodávajícího, které jsou k dispozici na všech prodejních místech

prodávajícího.

Kupující je povinen podat prodávajícímu zprávu o případných vadách

neprodleně po tom, kdy:

a) kupující vady zjistil,

b) kupující při vynaložení odborné péče měl vady zjistit při

prohlídce,

c) vady mohly být zjištěny později při vynaložení odborné péče,

nejpozději však do dvou let od doby dodání zboží, popřípadě od

dojití zboží do místa určení stanoveného ve smlouvě.

Při reklamaci zboží si prodávající vyhrazuje právo kontroly stavu

reklamovaného zboží přímo na místě zjištění.

Případné reklamační řízení probíhá za přítomnosti zástupců obou

stran.

Je-li prokázáno, že reklamace je oprávněná, je prodávající povinen

dle dohody obou stran poskytnout kupujícímu jeden z následujících

nároků:

- přiměřená sleva z kupní ceny

- v dohodnuté lhůtě odstranění vady opravou zboží (jsou-li vady

odstranitelné)

- dodávka náhradního zboží za zboží vadné či dodávka chybějícího

zboží.

V případech těmito podmínkami neupravených, se odpovědnost

za vady zboží a nároky z vad zboží řídí ustanoveními obchodního

zákoníku.

Vrácení zboží lze provést jen se souhlasem prodávajícího, na

náklady odesílatele a nikoliv na dobírku. Při vrácení zboží, které bylo

chybně objednáno bez zavinění prodávajícího a jehož vrácení bylo

prodávajícím odsouhlaseno, budou při vystavení dobropisu odečteny

jeho manipulační náklady. Při vrácení zboží je třeba doložit fakturu.

Zboží ve zvláštním provedení, nebo zboží nařezané podle přání

zákazníka není přijímáno zpět.

Storno, nebo částečné storno potvrzené zakázky není možné.

V předem dojednaných, nebo prodávajícím potvrzených případech

bere kupující na vědomí, že při zrušení zakázky uhradí prodávajícímu

vzniklé náklady, ve výši 10% z hodnoty zakázky (bez DPH) nejméně

však 300 Kč (bez DPH).

9. Závěrečná ustanovení

Změny, doplnění a dodatky kupní smlouvy, příp. potvrzené objednávky

jsou platné jen tehdy, jestliže jsou uzavřeny písemnou formou a jsou

podepsány oběma smluvními stranami.

Právní vztahy neupravené VPDP ani kupní smlouvou se řídí

příslušnými ustanoveními občanského a obchodního zákoníku.

Spory, které by mohly vzniknout mezi smluvními stranami při plnění

smluvních povinností, budou řešeny smírčí cestou. Pro projednání

sporů mezi stranami jsou místně příslušné soudy v Praze dle sídla

prodávajícího.

Pro právní vztahy mezi kupujícím a prodávajícím vznikajícími mezi

nimi z uzavřených smluv a v souvislosti s nimi je rozhodný český

právní řád.

Tyto všeobecné prodejní a dodací podmínky byly vydány

<strong>spol</strong>ečností <strong>Schachermayer</strong>, <strong>spol</strong>. s r.o. dne 1.9. 2<strong>01</strong>0 jako nedílná

součást obchodně právních vztahů s každým kupujícím.

REKLAMAČNÍ PODMÍNKY

<strong>spol</strong>ečnosti <strong>Schachermayer</strong>, <strong>spol</strong>. s r.o.

Naše obchodní <strong>spol</strong>ečnost věnuje velkou pozornost kvalitě své

práce i kvalitě prodávaných výrobků. Proto <strong>spol</strong>upracujeme

s renomovanými dodavateli kvalitního zboží a naši pracovníci

jsou profesionálně připravováni na manipulaci se zbožím i na

<strong>spol</strong>upráci se zákazníkem.

Pokud se přesto vyskytne důvod k reklamaci, doporučujeme

zákazníkovi, aby ve vlastním zájmu postupoval dle těchto

reklamačních podmínek:

Lhůty a způsob uplatnění reklamace

Ihned při přejímání zboží v rámci osobního odběru na prodejně:

balení zboží, tj. správný počet kusů nebo obalů, případně jejich zjevné

poškození.

Ihned při přejímání zboží při dodávce spediční službou: balení zboží,

tj. správný počet kusů nebo obalů, případně jejich zjevné poškození.

Není-li vše v pořádku je potřeba to vyznačit na přepravním listě

a následovně vyplnit s řidičem spediční fi rmy zápis o škodě

(v opačném případě nelze uznat reklamaci).

Případné poškození zboží je povinen zástupce kupujícího nahlásit

prodávajícímu a to nejpozději do 24 hodin od doručení. Rozdíly v počtu

dodaného množství je kupující povinen nahlásit prodávajícímu do 48

hodin od doručení.

Nejpozději do konce zákonné záruční lhůty, tj. do 2 let ode dne dodání

zboží: výrobní vady, nebo funkční vady zaviněné výrobcem, které

se objeví v průběhu používání. Poznámka: Tato lhůta platí, není-li

uvedeno u konkrétního výrobku jinak.

Reklamace se uplatňuje písemně ve výše uvedených lhůtách na

příslušných pobočkách <strong>spol</strong>ečnosti <strong>Schachermayer</strong>, <strong>spol</strong>. s r.o.

a s doručením reklamovaného zboží na adresu reklamačního

oddělení <strong>spol</strong>ečnosti <strong>Schachermayer</strong>, <strong>spol</strong>. s r.o.

V reklamaci je třeba ztotožnit dodávku s odkazem na dodací list

a čas plnění. Dále je třeba charakterizovat uplatněné vady dodávky

a požadavek klienta na způsob vyřízení reklamace. Podmínkou pro

řádné uplatnění reklamace je rovněž předložení dokladu o zaplacení

reklamovaného zboží.

Způsob vyřízení reklamace

Posouzení reklamace:

posouzení reklamace provede pověřený zaměstnanec naší

<strong>spol</strong>ečnosti, v závažných a komplikovaných případech ve <strong>spol</strong>upráci

s dodavatelem. V případě zjištěné oprávněnosti reklamace bude

kupujícímu navržen způsob jejího vyřízení včetně event. lhůty pro

odstranění zjištěné vady zboží. V případě zjištěné neoprávněnosti

reklamace bude tato odmítnuta s odůvodněním a vyrozuměním

kupujícího.

Vyřízení reklamace:

v případě oprávněnosti reklamace lze tuto řešit opravou

poškozeného zboží, slevou z ceny poškozeného zboží nebo výměnou

neopravitelného zboží.

Není-li možno reklamaci vyřídit žádným z výše uvedených způsobů,

nebo jde-li o tzv. vady neodstranitelné, má kupující právo na

odstoupení od kupní smlouvy a vrácení již uhrazené kupní ceny za

reklamované zboží oproti jeho zpětnému předání, pokud nebude

mezi stranami dohodnuto jinak.

Reklamace nemůže být uznána v případě způsobení vady, poškození

či zničení zboží vnějšími vlivy či nevhodným zacházením se zbožím

zákazníkem, jiným uživatelem či osobou se zbožím manipulující. Jde

například o tyto případy:

- umístění či uskladnění výrobku na nevhodném místě (vlhko,

prudké slunce, chemicky či jinak nevhodné prostředí)

- zanedbání odborné péče o výrobek

- nevhodné zacházení ze strany uživatele či jiných osob

- nevhodná přeprava či špatná manipulace

- nedbalostní či úmyslné poškození nebo zničení výrobku

- neodvratitelná událost v důsledku tzv. vyšší moci.

V případě neoprávněné reklamace hradí náklady spojené s jejím

vyřízením kupující.

<strong>Schachermayer</strong>, <strong>spol</strong>. s r.o.

Průmyslová 1369

CZ 253 <strong>01</strong> Hostivice

Telefon +420 244 0<strong>01</strong> 329-333

Fax +420 244 0<strong>01</strong> 335

Prodejní a poradenské centrum

Brno

Křenová 67a

602 00 Brno 2

Telefon +420 543 420 6<strong>01</strong>-604

Fax +420 543 250 820

Telefonní prodejní centrum

Opava

Telefon +420 553 623 849-850

Fax +420 553 623 260

Telefonní prodejní centrum

Tábor

Telefon +420 381 200 241, 246

Fax +420 381 200 240

Zahraniční pobočky:

Rakousko - Maďarsko - Slovinsko -

Slovensko - Chorvatsko - Polsko -

Bosna a Hercegovina - Rumunsko -

Srbsko - Itálie - Nizozemsko

www.schachermayer.cz

e-mail: info@schachermayer.cz

SCH Express 2011_01 IAB kuchy.indd - Schachermayer spol. s ro

Transform your PDFs into Flipbooks and boost your revenue!

SCH Express 2011_01 IAB kuchy.indd - Schachermayer spol. s ro

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
