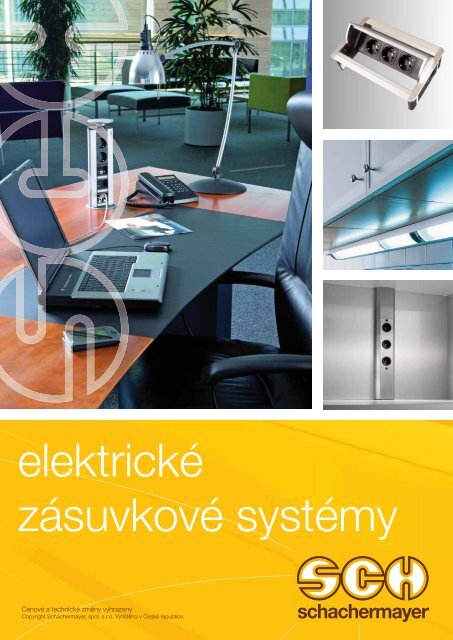

elektrické<br />
zásuvkové systémy<br />
Cenové a technické změny vyhrazeny<br />
Copyright <st<strong>ro</strong>ng>Schachermayer</st<strong>ro</strong>ng>, <st<strong>ro</strong>ng>spol</st<strong>ro</strong>ng>. s r.o. Vytištěno v České republice.
předvedení světelného panelu<br />
praktická služba p<strong>ro</strong> SCH partnery...<br />
NOVINKY v oblasti svítidel určených do interiérů jsou p<strong>ro</strong> Vás připraveny na<br />
vzorkových panelech bezpečně uložených v přenosné SCH tašce.<br />
Svítidla, která Vám nově představujeme nabízíme v několika barevných variantách.<br />
Studená bílá je určena p<strong>ro</strong> větší koncentraci, například p<strong>ro</strong> nasvícení pracovní<br />
desky v kuchyni. Aby navíc světlo nevytvářelo stíny, jsou svítidla konstruována<br />
do dlouhých lineárních tvarů. Teplá bílá vyvolává příjemnou klidnou atmosféru při<br />
které se dobře relaxuje. Takové světlo se pak více hodí do obývacího pokoje.<br />
Žádný katalog nedokáže přiblížit světlo lépe než samo <strong>ro</strong>zsvícené svítidlo. Intenzita,<br />
barva, způsob ovládání a dokonce i samotná teplota světla ovlivňuje <strong>ro</strong>zhodování<br />
při výběru svítidla. Nyní si předvedení vzorků můžete vyžádat u svého obchodního<br />
zástupce firmy <st<strong>ro</strong>ng>Schachermayer</st<strong>ro</strong>ng>.<br />
... vaše výhoda
Zásuvkové systémy v české normě<br />
Podstavné svítidlo Corner 230 V<br />
Jednotlivé světelné segmenty o celkovém výkonu 180W je možná řadit bezp<strong>ro</strong>středně<br />
vedle sebe.<br />
P<strong>ro</strong>fil svítidla je určený p<strong>ro</strong> zavěšení doplňků relingového systému<br />
Line<strong>ro</strong> 2000. (více informací naleznete v katalogu MBS 2009 strana 134, 135)<br />
Vybavení: nap. kabel 2000 mm s eu<strong>ro</strong> zástrčkou, EVG (elekt<strong>ro</strong>n. ovl. startér)<br />
Rozsah dodávky: včetně svět. zd<strong>ro</strong>jů a konekt. p<strong>ro</strong> p<strong>ro</strong>poj. soused. modulů<br />
Světelný zd<strong>ro</strong>j: zářivková trubice T5<br />
Barva světla: 640 studená bílá<br />
Materiál: hliník<br />
M M<br />
Povrchová úprava: eloxováno<br />
obj. číslo výkon <strong>ro</strong>změr JM cena v Kč<br />
103 374 462 8 W Š: 329 mm, V: 64,2 mm, H: 64,2 mm KS 1 497<br />
103 374 463 13 W Š: 558 mm, V: 64,2 mm, H: 64,2 mm KS 1 754<br />
103 374 464 21 W Š: 890 mm, V: 64,2 mm, H: 64,2 mm KS 2 206<br />
103 374 465 28 W Š: 1190 mm, V: 64,2 mm, H: 64,2 mm KS 2 751<br />
Skupina vý<strong>ro</strong>bků: 0361<br />
Upozornění:<br />
Světelné zd<strong>ro</strong>je nejsou napájené z přídavných elektrických<br />
zásuvek. Kabel zásuvkami pouze p<strong>ro</strong>chází.<br />
Hlavní vypínač Corner 230 V<br />
Vybavení: napájecí kabel 2000 mm se zakončeným odizolovaným vodičem<br />
Rozsah dodávky: včetně konektoru ke svítidlu Corner a upevňovacích<br />
š<strong>ro</strong>ubů<br />
Materiál: hliník eloxovaný<br />
Upozornění: hlavní vypínač se umisťuje vlevo od řady svítidel Corner a ovládá<br />
všechna připojená svítidla Corner.<br />
obj. číslo <strong>ro</strong>změry povrch JM cena v Kč<br />
103 374 469 Š: 93 mm, V: 64,2 mm, H: 64,2 mm elox KS 955<br />
Skupina vý<strong>ro</strong>bků: 0361<br />
3
64,2 mm<br />
www.schachermayer.cz<br />
Jednoduchá zásuvka Corner 230 V, CZ norma<br />
Zásuvka může být přímo spojená se světelnými moduly. Je však potřeba<br />
zajistit samostatné napájení každé zásuvky.<br />
obr. je pouze ilustrační<br />
Vybavení: kabel délka 2000 mm (3 × 1,5 mm²), max. 2500 W/250 V<br />
Materiál: hliník eloxovaný<br />
Upozornění: použitá norma zásuvky je platná v zemích Česká republika,<br />
Slovenská republika, Belgie, Polsko a Francie<br />
obj. číslo <strong>ro</strong>změry povrch JM cena v Kč<br />
103 372 153 Š: 93,2 mm, V: 64,2 mm, H: 64,2 mm elox KS 947<br />
Skupina vý<strong>ro</strong>bků: 0361<br />
Dvojitá zásuvka Corner 230 V, CZ norma<br />
Vybavení: kabel délka 2000 mm (3 × 1,5 mm²), max. 2 × 1250 W/250 V<br />
Materiál: hliník eloxovaný<br />
Upozornění: použitá norma zásuvky je platná v zemích Česká republika,<br />
Slovenská republika, Belgie, Polsko a Francie<br />
obr. je pouze ilustrační<br />
obj. číslo <strong>ro</strong>změry povrch JM cena v Kč<br />
103 372 158 Š: 150,2 mm, V: 64,2 mm, H: 64,2 mm elox KS 1 394<br />
Skupina vý<strong>ro</strong>bků: 0361<br />
Rohové napojení 90° Corner 230 V<br />
Materiál: hliník eloxovaný<br />
M<br />
M<br />
obj. číslo <strong>ro</strong>změry povrch JM cena v Kč<br />
103 374 468 Š: 150,2 x150,2 mm, V: 64,2 mm, H: 64,2 mm elox KS 1 786<br />
Skupina vý<strong>ro</strong>bků: 0361<br />
64,2 mm<br />
L=150,2 mm<br />
L=150,2 mm<br />
Ukončovací krytka Corner 230 V<br />
Materiál: hliník eloxovaný<br />
obj. číslo <strong>ro</strong>změry povrch JM cena v Kč<br />
103 399 628 Š: 64,2 mm, V: 64,2 mm elox KS 82<br />
Skupina vý<strong>ro</strong>bků: NTTO<br />
P<strong>ro</strong>pojovací kabely<br />
obj. číslo <strong>ro</strong>změry JM cena v Kč<br />
103 373 307 délka: 500 mm KS 57<br />
103 373 308 délka: 1000 mm KS 61<br />
Skupina vý<strong>ro</strong>bků: 0360<br />
4<br />
Ceny uvedeny bez DPH. Cenové a technické změny vyhrazeny.
Zásuvkové systémy v české normě<br />
Zásuvkový box Netbox Axial, CZ norma<br />
Zásuvky jsou pod plochou pracovního stolu připevněny pomocí rámečku,<br />
který je součástí dodávky. Upevnění aretačním mechanizmem. Vyvedení kabelu<br />
skrz gumovou průchodku. Zakrytí zásuvky pomocí zaklapávacího víka.<br />
Min. tloušťka pracovní desky je 10 mm<br />
Napájecí kabely lze objednat pod obj. č.103 373 410 - 413<br />
P<strong>ro</strong>vedení: 3 zásuvky CZ norma<br />
Napájecí objímka GST18<br />
Materiál: hliník stříbrné barvy, vložka plast černý<br />
Upozornění: použitá norma zásuvky je platná v zemích Česká republika,<br />
Slovenská republika, Belgie, Polsko a Francie<br />
obr. je pouze ilustrační<br />
obj. číslo <strong>ro</strong>změry JM cena v Kč<br />
103 372 159 Š: 252 mm, V: 70 mm, H: 162 mm KS 4 281<br />
Skupina vý<strong>ro</strong>bků: 0361<br />
NETBOX Axial: možnosti vybavení<br />
zásuvky<br />
Počet použitých modulů: 2 až 10<br />
Seznam modulů p<strong>ro</strong> objednání<br />
na zakázku:<br />
Další moduly na poptání<br />
Termín dodání cca 4 týdny<br />
Zásuvkový/datový box Netbox Axial, CZ norma<br />
Zásuvky jsou pod plochou pracovního stolu připevněny pomocí rámečku,<br />
který je součástí dodávky. Upevnění aretačním mechanizmem. Vyvedení kabelu<br />
skrz gumovou průchodku. Zakrytí zásuvky pomocí zaklapávacího víka.<br />
Min. tloušťka pracovní desky je 10 mm<br />
Napájecí kabely lze objednat pod obj. č.103 373 410 – 413<br />
P<strong>ro</strong>vedení: 2 el. zásuvky CZ norma, 2 datové zásuvky (RJ45CAT5)<br />
Napájecí objímka GST18 a 2 vstupní kabely 3500 mm p<strong>ro</strong> (RJ45CAT5)<br />
Materiál: hliník stříbrné barvy, vložka plast černý<br />
Upozornění: použitá norma zásuvky je platná v zemích Česká republika,<br />
Slovenská republika, Belgie, Polsko a Francie<br />
obr. je pouze ilustrační<br />
obj. číslo <strong>ro</strong>změry JM cena v Kč<br />
103 372 161 Š: 252 mm, V: 70 mm, H: 162 mm KS 7 678<br />
Skupina vý<strong>ro</strong>bků: 0361<br />
Napájecí kabel s konektorem p<strong>ro</strong> příst<strong>ro</strong>je GST18<br />
Povrchová úprava: bílá<br />
obj. číslo p<strong>ro</strong>vedení délka kabelu mm JM cena v Kč<br />
103 373 410 bez zástrčky 1000 KS 125<br />
103 373 411 bez zástrčky 2000 KS 136<br />
103 373 412 se zástrčkou 1000 KS 156<br />
103 373 413 se zástrčkou 2000 KS 186<br />
Skupina vý<strong>ro</strong>bků: 0360<br />
5
www.schachermayer.cz<br />
Panel s el. zásuvkami Netbox Turn Comfort,<br />
CZ norma<br />
obr. je pouze ilustrační<br />
Rovná plocha při otevřené a zavřené poloze panelu, snadná montáž díky<br />
rámečku p<strong>ro</strong> zabudování. Upevnění aretačním mechanizmem. Tlačítko p<strong>ro</strong><br />
otevření zásuvkového panelu. Napájecí kabel veden pod pracovní deskou.<br />
Min. tloušťka pracovní desky je 10 mm<br />
Napájecí kabely lze objednat pod obj. č. 103 373 410 - 413<br />
P<strong>ro</strong>vedení: 3 zásuvky CZ norma<br />
Napájecí objímka GST18<br />
Materiál: hliník stříbrné barvy, vložka plast černý<br />
Upozornění: použitá norma zásuvky je platná v zemích Česká republika,<br />
Slovenská republika, Belgie, Polsko a Francie<br />
obj. číslo <strong>ro</strong>změry JM cena v Kč<br />
103 372 162 Š: 268 mm, V: 90 mm, H: 109,5 mm KS 6 239<br />
Skupina vý<strong>ro</strong>bků: 0361<br />
NETBOX Turn Comfort: možnosti<br />
vybavení zásuvky<br />
Počet použitých modulů: 2 až 10<br />
Seznam modulů p<strong>ro</strong> objednání<br />
na zakázku:<br />
Další moduly na poptání<br />
Termín dodání cca 4 týdny<br />
Panel s el. a datovými zásuvkami Netbox Turn<br />
Comfort, CZ norma<br />
obr. je pouze ilustrační<br />
Rovná plocha při otevřené a zavřené poloze panelu, snadná montáž díky<br />
rámečku p<strong>ro</strong> zabudování. Upevnění aretačním mechanizmem. Tlačítko p<strong>ro</strong><br />
otevření zásuvkového panelu. Napájecí kabel veden pod pracovní deskou.<br />
Min. tloušťka pracovní desky je 10 mm<br />
Napájecí kabely lze objednat pod obj. č. 103 373 410 - 413<br />
P<strong>ro</strong>vedení: 2 el. zásuvky CZ norma, 2 datové zásuvky (RJ45CAT5)<br />
Napájecí objímka GST18 a 2 vstupní kabely 3500 mm p<strong>ro</strong> (RJ45CAT5)<br />
Materiál: hliník stříbrné barvy, vložka plast černý<br />
Upozornění: použitá norma zásuvky je platná v zemích Česká republika,<br />
Slovenská republika, Belgie, Polsko a Francie<br />
obj. číslo <strong>ro</strong>změry JM cena v Kč<br />
103 372 163 Š: 268 mm, V: 90 mm, H: 109,5 mm KS 9 622<br />
Skupina vý<strong>ro</strong>bků: 0361<br />
Napájecí kabel s konektorem p<strong>ro</strong> příst<strong>ro</strong>je GST18<br />
Povrchová úprava: bílá<br />
6<br />
obj. číslo p<strong>ro</strong>vedení délka kabelu mm JM cena v Kč<br />
103 373 410 bez zástrčky 1000 KS 125<br />
103 373 411 bez zástrčky 2000 KS 136<br />
103 373 412 se zástrčkou 1000 KS 156<br />
103 373 413 se zástrčkou 2000 KS 186<br />
Skupina vý<strong>ro</strong>bků: 0360<br />
Ceny uvedeny bez DPH. Cenové a technické změny vyhrazeny.
Zásuvkové systémy v české normě<br />
EVO-Line výsuvná el. zásuvka CZ norma<br />
P<strong>ro</strong> pracovní desky s max. tloušťkou 50 mm, montážní otvor ø 102 mm.<br />
P<strong>ro</strong>vedení: 3 zásuvky CZ norma<br />
3000 mm kabel se zástrčkou<br />
Upozornění: použitá norma zásuvky je platná v zemích Česká republika,<br />
Slovenská republika, Belgie, Polsko a Francie<br />
obj. číslo materiál JM cena v Kč<br />
103 334 980 Hl. p<strong>ro</strong>v. stříbrně eloxováno, výklopné víko stříbrně lakováno KS 4 384<br />
Skupina vý<strong>ro</strong>bků: 0361<br />
EVO-Line výsuvná el./datová zásuvka CZ norma<br />
obr. je pouze ilustrační<br />
P<strong>ro</strong> pracovní desky s max. tloušťkou 50 mm, montážní otvor ø 102 mm.<br />
P<strong>ro</strong>vedení: 3 zásuvky CZ norma<br />
2 datové-/telefonní zásuvky (RJ45CAT6)<br />
3000 mm kabel se zástrčkou<br />
Upozornění: použitá norma zásuvky je platná v zemích Česká republika,<br />
Slovenská republika, Belgie, Polsko a Francie<br />
obj. číslo materiál JM cena v Kč<br />
103 334 979 Hl. p<strong>ro</strong>v. stříbrně eloxováno, výklopné víko stříbrně lakováno KS 6 980<br />
Skupina vý<strong>ro</strong>bků: 0361<br />
EVO-Line zásuvky:<br />
možné kombinace modulů<br />
obr. je pouze ilustrační<br />
obr. je pouze ilustrační<br />
Další moduly na poptání<br />
Termín dodání cca 4 týdny<br />
7
www.schachermayer.cz<br />
261<br />
337<br />
EVO-Line výsuvná el. LED zásuvka CZ norma<br />
P<strong>ro</strong> pracovní desky s max. tloušťkou 50 mm, montážní otvor ø 102 mm.<br />
P<strong>ro</strong>vedení: 3 el. zásuvky CZ norma, kabel 3000 mm se zástrčkou Schuko<br />
Objímka plastová lakovaná v barvě nerezu<br />
Materiál: Hliníkové pouzd<strong>ro</strong> stříbrně eloxované, naklápěcí víko masivní nerez<br />
Upozornění: použitá norma zásuvky je platná v zemích Česká republika,<br />
Slovenská republika, Belgie, Polsko a Francie<br />
Ø127<br />
Ø100<br />
obj. číslo p<strong>ro</strong>vedení JM cena v Kč<br />
103 372 169 modré LED osvětlení s vypínačem KS 9 811<br />
Skupina vý<strong>ro</strong>bků: 361<br />
246<br />
322<br />
EVO-Line výsuvná el./datová LED zásuvka CZ norma<br />
P<strong>ro</strong> pracovní desky s max. tloušťkou 50 mm, montážní otvor ø 102 mm.<br />
P<strong>ro</strong>vedení: 2 el. zásuvky CZ norma, 2 datové zásuvky RJ45CAT6 1:1 určeno<br />
p<strong>ro</strong> datové kabely, kabel 3000 mm se zástrčkou Schuko<br />
Objímka plastová lakovaná v barvě nerezu<br />
Materiál: Hliníkové pouzd<strong>ro</strong> stříbrně eloxované, naklápěcí víko masivní nerez<br />
Upozornění: použitá norma zásuvky je platná v zemích Česká republika,<br />
Slovenská republika, Belgie, Polsko a Francie<br />
Ø127<br />
Ø100<br />
obj. číslo p<strong>ro</strong>vedení JM cena v Kč<br />
103 371 307 modré LED osvětlení s vypínačem KS 11 567<br />
Skupina vý<strong>ro</strong>bků: 361<br />
8<br />
Ceny uvedeny bez DPH. Cenové a technické změny vyhrazeny.
Zásuvkové systémy v české normě<br />
obr. je pouze ilustrační<br />
Power-Turm 1 CZ norma<br />
P<strong>ro</strong>vedení: výškově nastavitelná<br />
3 zásuvky CZ norma včetně napájecího kabelu 2000 mm s konektorem<br />
Schuko<br />
Vstupní parametry: 16 A/230 V, max. 3500 W<br />
Rozsah dodávky: včetně krytek a upevňovacích š<strong>ro</strong>ubů<br />
Upozornění: použitá norma zásuvky je platná v zemích Česká republika,<br />
Slovenská republika, Belgie, Polsko a Francie<br />
obj. číslo <strong>ro</strong>změry materiál JM cena v Kč<br />
103 372 173 V: 480-630 mm, Š: 100 mm, H: 45 mm nerez KS 2 059<br />
Skupina vý<strong>ro</strong>bků: 0360<br />
obr. je pouze ilustrační<br />
9
www.schachermayer.cz<br />
obr. je pouze ilustrační<br />
Power-<strong>ro</strong>h 1 CZ norma<br />
max. 590<br />
min. 464<br />
80<br />
75<br />
112<br />
60<br />
obr. je pouze ilustrační<br />
P<strong>ro</strong>vedení: výškově nastavitelná<br />
3 zásuvky CZ norma včetně napájecího kabelu 2000 mm s konektorem<br />
Schuko<br />
Vstupní parametry: 16 A/230 V, max. 3500 W<br />
Rozsah dodávky : včetně krytek a upevňovacích š<strong>ro</strong>ubů<br />
Upozornění: použitá norma zásuvky je platná v zemích Česká republika,<br />
Slovenská republika, Belgie, Polsko a Francie<br />
obj. číslo <strong>ro</strong>změry materiál JM cena v Kč<br />
103 372 188 V: 465-600 mm, Š: 112 mm, H: 60 mm nerez KS 2 008<br />
Skupina vý<strong>ro</strong>bků: 0360<br />
10<br />
Ceny uvedeny bez DPH. Cenové a technické změny vyhrazeny.
Zásuvkové systémy v české normě<br />
El./datová zásuvka Netbox Point CZ norma<br />
Datová zásuvka RJ45CAT6 a USB konektor mají u Netbox Pointu z druhé<br />
strany konektory p<strong>ro</strong> připojení datového a USB kabelu.<br />
Netbox Point bez datového připojení vypadá stejně, jen je v místech datových<br />
konektorů zaslepen.<br />
Možnost zabudování do pracovní desky s maximální tloušťkou 40 mm.<br />
K zabudování je nutné použít montážní rámeček (není součástí dodávky).<br />
P<strong>ro</strong>vedení: napájecí kabel 2000 mm zakončený Schuko konektorem<br />
Rozsah dodávky: bez montážního rámečku<br />
Montážní <strong>ro</strong>změr: ø 80 mm, H: 66 mm<br />
Materiál: plast černý<br />
Upozornění: použitá norma zásuvky je platná v zemích Česká republika,<br />
Slovenská republika, Belgie, Polsko a Francie<br />
obj. číslo p<strong>ro</strong>vedení JM cena v Kč<br />
103 372 164 1 el. zásuvka CZ norma KS 1 331<br />
103 372 165 1 el. zásuvka CZ norma, 1 × RJ45CAT6, 1 × USB KS 1 896<br />
Skupina vý<strong>ro</strong>bků: 361<br />
Montážní rámeček Netbox Point<br />
Určeno p<strong>ro</strong> zásuvkový box Netbox Point<br />
Rozměry: 90 × 90 mm, V: 2,5 mm<br />
Montážní <strong>ro</strong>změr: ø 80 mm<br />
Materiál: kov<br />
obj. číslo povrch JM cena v Kč<br />
103 371 294 poch<strong>ro</strong>mováno KS 362<br />
103 371 295 ch<strong>ro</strong>m matný KS 388<br />
103 371 296 nerez efekt KS 466<br />
103 371 297 černá KS 331<br />
Skupina vý<strong>ro</strong>bků: 361<br />
Zásuvková lišta Corner Compact 230 V<br />
Rozsah dodávky: včetně napájecího kabelu s odizolovanými konci kabelů<br />
Napájecí kabel: 2000 mm<br />
Výkon: max. 3500 W<br />
Materiál/povrchová úprava: hliník, plast/nerez efekt<br />
Upozornění: řazení zásuvkových lišt za sebou není možné. Každý modul<br />
je potřeba napájet samostatně. Integ<strong>ro</strong>vaná drážka na spodní části modulu<br />
slouží p<strong>ro</strong> uchycení relingového systému LINERO 2000<br />
Upozornění: použitá norma zásuvky je platná v zemích Česká republika,<br />
Slovenská republika, Belgie, Polsko a Francie<br />
obj. číslo p<strong>ro</strong>vedení <strong>ro</strong>změry JM cena v Kč<br />
103 372 234 2 ks el. zásuvek CZ norma délka: 260, Š: 71, H: 71 mm KS 1 604<br />
103 372 235 2 ks el. zásuvek CZ norma délka: 410, Š: 71, V: 71 mm KS 1 634<br />
103 372 236 4 ks el. zásuvek CZ norma délka: 460, Š: 71, H: 71 mm KS 2 436<br />
103 372 237 4 ks el. zásuvek CZ norma délka: 560, Š: 71, H: 71 mm KS 2 465<br />
103 372 238 4 ks el. zásuvek CZ norma délka: 760, Š: 71, H: 71 mm KS 2 517<br />
103 372 239 4 ks el. zásuvek CZ norma délka: 860, Š: 71, H: 71 mm KS 2 561<br />
Skupina vý<strong>ro</strong>bků: 360<br />
L<br />
71,0<br />
71,0<br />
11
<st<strong>ro</strong>ng>Schachermayer</st<strong>ro</strong>ng>, <st<strong>ro</strong>ng>spol</st<strong>ro</strong>ng>. s r.o.<br />
Průmyslová 1369<br />
CZ 253 01 Hostivice<br />
Telefon +420 244 001 329-333<br />
Fax +420 244 001 335<br />
P<strong>ro</strong>dejní a poradenské centrum<br />
Brno<br />
Křenová 67a<br />
602 00 Brno 2<br />
Telefon +420 543 420 601-604<br />
Fax +420 543 250 820<br />
Telefonní p<strong>ro</strong>dejní centrum<br />
Opava<br />
Telefon +420 553 623 849-850<br />
Fax +420 553 623 260<br />
Telefonní p<strong>ro</strong>dejní centrum<br />
Tábor<br />
Telefon +420 381 200 241, 246<br />
Fax +420 381 200 240<br />
Zahraniční pobočky:<br />
Rakousko - Maďarsko - Slovinsko -<br />
Slovensko - Chorvatsko - Polsko -<br />
Bosna a Hercegovina - Rumunsko -<br />
Srbsko - Itálie - Nizozemsko<br />
www.schachermayer.cz<br />
e-mail: info@schachermayer.cz
Change language
