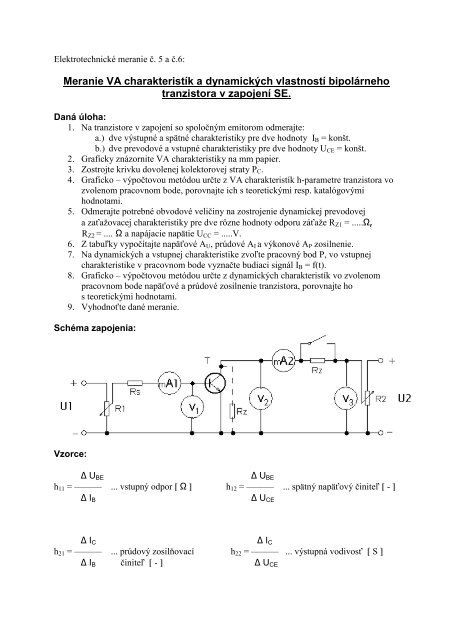

Elektrotechnické meranie č. 5 a č.6:
Meranie VA charakteristík a dynamických vlastností bipolárneho
tranzistora v zapojení SE.
Daná úloha:
1. Na tranzistore v zapojení so spoločným emitorom odmerajte:
a.) dve výstupné a spätné charakteristiky pre dve hodnoty I B = konšt.
b.) dve prevodové a vstupné charakteristiky pre dve hodnoty U CE = konšt.
2. Graficky znázornite VA charakteristiky na mm papier.
3. Zostrojte krivku dovolenej kolektorovej straty P C .
4. Graficko – výpočtovou metódou určte z VA charakteristík h-parametre tranzistora vo
zvolenom pracovnom bode, porovnajte ich s teoretickými resp. katalógovými
hodnotami.
5. Odmerajte potrebné obvodové veličiny na zostrojenie dynamickej prevodovej
a zaťažovacej charakteristiky pre dve rôzne hodnoty odporu záťaže R Z1 = .....Ω,
R Z2 = .... Ω a napájacie napätie U CC = .....V.
6. Z tabuľky vypočítajte napäťové A U , prúdové A I a výkonové A P zosilnenie.
7. Na dynamických a vstupnej charakteristike zvoľte pracovný bod P, vo vstupnej
charakteristike v pracovnom bode vyznačte budiaci signál I B = f(t).
8. Graficko – výpočtovou metódou určte z dynamických charakteristík vo zvolenom
pracovnom bode napäťové a prúdové zosilnenie tranzistora, porovnajte ho
s teoretickými hodnotami.
9. Vyhodnoťte dané meranie.
Schéma zapojenia:
Vzorce:
Δ U BE
Δ U BE
h 11 = –––––– ... vstupný odpor Ω h 12 = –––––– ... spätný napäťový činiteľ -
Δ I B
Δ U CE
Δ I C
Δ I C
h 21 = –––––– ... prúdový zosilňovací h 22 = –––––– ... výstupná vodivosť S
Δ I B činiteľ - Δ U CE

Δ U CE Δ I C
A U = –––––– ... napäťové zosilnenie A I = –––––– ... prúdové zosilnenie
Δ U BE
Δ I B
Δ U CE . Δ I C
A P = –––––––––– = A U . A I ... výkonové zosilnenie
Δ U BE . Δ I B
Tabuľky:
výstupné a spätné charakteristiky:
Č.
m.
I B = ... I B = ...
U CE I C U BE U CE I C U BE
prevodové a vstupné charakteristiky:
Č.
m.
U CE = ... U CE = ...
I B I C U BE I B I C U BE
dynamické vlastnosti tranzistora:
R Z1 = .... U CC = ...
Č.
m.
I B U BE I C U CE Δ I B Δ U BE Δ I C Δ U CE A U A I A P
