VISOKO ZMOGLJIVE I ENERGETSKO NAJ ŠTEDLJIVE <strong>TOPLINSKE</strong> <strong>CRPKE</strong> Ove toplinske crpke imaju ugrađen vrlo zmogljiv i energetsko štedljiv rotacijoni kompresor koji koristi hladilo R134a, koji omogućava grijanje vode i preko 60 °C. TC ima i veći isparivač i kondenzator, ugrađen je i ekspanzijski ventil. Zbog nabrojanih prednosti i sasvim nove konstrukcije je energetska efikasnost tih crpka za 30 % veča od običnih TC (COP - učinski koeficijent je i do 4,3). ŠIROKA PALETA ŠTEDLJIVIH TČ Ove toplinske crpke su izrađene na 300 litarskom bojleru, koji ima ugrađeno magnezijevo anodo, debljina izolacije je 50 mm. Solarni bojler ima ugrađena dva cijevna izmjenjivača, jedan za preklop sunčanih kolektora a jedan za kotao. Izvedbe …E… imaju ugrađen i električki grijač snage 1,5 kW. Ugrađena je regulacija »OPTITRONIC«. Inteligentna regulacija uređaja sa multifunkcijskim regulacijom OPTITRONIC. Regulacija do tri različita izvora grijanja.i najviše temperature sanitarne vode (60 – 65C). EKO ventilator sa mikro procesorskom regulacijo koji ima 70% manju potrošnju a i veoma nizko buku. SUPER ŠTEDLJIVA IZVEDBA TČ TČ2RT/E - 321 AVT-ECO Pokraj svih prednosti štedljivih TČ imaju ovi modeli ugrađen još posebno štedljiv ventilator tipa EC, koji još dodatno smanjiva potrošnju el. energije. Nova je i izvedba 300 l bojlera, koja ima ugrađen plaščani kondenzator, koji se nalazi na obodu plašta bojlera i tako ne dođe u stik sa sanitarno vodo. Zbog toga se ne skupljanja vodni kamenac na kondenzatoru.. Posebno za toplinske crpke razvit visoko učinkovit kompresor serije RK. Omogućuje naj štedljiv način djelovanja i najviše temperature sanitarne vode (60 – 65C). Isparivač sa više razmaka između lamela i optimalno distribujico hladila omogućava efektivnije djelovanje kod vrlo niskih temperatura zraka. COP = 4,3 (A15/W15-45) TC KOJE MOŽE RADITI I DO -7°C TČ2 VZRT/E - 321 -NT , TČ3 VZRT/E - 321 -NT Ako želimo grijati sanitarno vodo kad je temperatura ustupanog zraka ispod +7°C, onda trebamo odabrati TC sa odmrzavanjem, koja može raditi i do -7°C temperature ustupanog zraka. Naravno da sa padanjem temperature ustupanog zraka smanjiva se i snaga grijanja TC, zato možemo dodatno uključiti još el. grijač. Još posebno se ovi modeli preporučuju za ugradnju u pasivne i niskoenergijske kuče, gdje možemo upotrebljavat vanjski zrak. Za bolji rad i bolju reakcijsko vrijeme sustava za hlađenje se brine termo ekspanzijski ventil. Vrhunski bojler proizvođača AE je unutrašnje zaštićen sa prvo rednim emajlom i dodatno Mg anodo za dugi životni vijek. Zatvorena čelična PU izolacija i pločevinast omot omogućuje minimalne toplinske gubitke. Vanjski veliko površinski plaščani kondenzator brže i jednakomjerno grije sanitarno vodu. Zbog indirektnoga grijanja nema opasnosti puštanja hladila u sanitarnu vodu. Unutrašnji cijevni toplinski izmenjivač omogućuje grijanje sanitarne vode sa eksternim virom grijanja (kotao, ulje, drva, plin…) Zbog velike površine izmjenjivača možemo priključiti i sunčane kolektore. Model SNAGA ELEKTRIČKA Volumen Površina CIJEVNOG PRIKLOPNE DIMENZIJE BOJLERA Dimenzije TČ težina GRIJANA SNAGA BOJLERA TOPLINSKOG IZMENJIVAČA (V x promjer) Težina kW l m 2 mm mm kg TČ2 RT-321 AVT (E) 1,96 0,48 300 1,45 85,235,705,815,1090,25 1830x Ø670 137 TČ2 VZRT – 321 AVT (E) 1,96 0,48 300 1,45 85,235,705,815,1090,25 1850x Ø600 142 TČ2 RT – 322 AVT SOLAR (E) 1,96 0,48 300 1,45+06 85,235,705,805,895,985,1090,25 1830x Ø670 171 TČ2 VZRT – 322 AVT SOLAR (E) 1,96 0,48 300 1,45+06 85,235,705,805,895,985,1090,25 1850x Ø670 175 TČ3 RT – 322 AVT SOLAR (E) 2,8 0,65 300 1,45+06 85,235,705,805,895,985,1090,25 1830x Ø670 176 TČ3 VZRT – 322 AVT SOLAR (E) 2,8 0,65 300 1,45+0,6 85,235,705,815,1090,25 1850x Ø670 179 TČ3 RT-321 AVT (E) 2,8 0,65 300 1,45 85,235,705,815,1090,25 1830x Ø670 140 TČ3 VZRT-321 AVT (E) 2,8 0,65 300 1,45 85,235,705,815,1090,25 1850x Ø670 145 TČ2 RT/E-321 AVT ECO 1,96 0,44 300 1,45 85,235,705,815,1090,25 1830x Ø670 140 TČ2 VZRT/E-321 – NT 1,96 0,48 300 1,45 85,235,705,815,1090,25 1850x Ø600 144 TČ3 VZRT/E-321 – NT 2,8 0,65 300 1,45 85,235,705,815,1090,25 1850x Ø670 147 Napon: 230 V, 50 Hz; Hladilo: R134a, Radno područje: od + 7 (os -7 kod …NT) do + 35°C., Navojni priključci svih vodnih povezača: 1” (DN 25),osim cirkulacije, koji je 3/4”. Debljina PU izolacije: 50 mm, Podatci mjerljivi kod EN 255/3, Max. temperatura vode je 55°C, kod uključene funkcije pregrijavanja na preko 60°C. …E… izvedbe imaju ugrađen el. grijač snage 1,5 kW 10

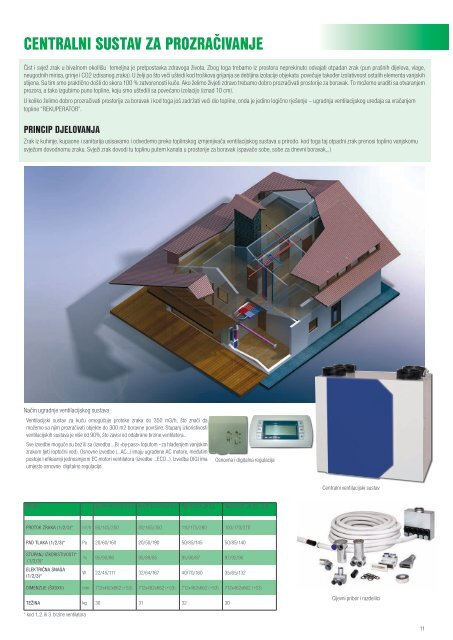

CENTRALNI SUSTAV <strong>ZA</strong> PROZRAČIVANJE Čist i svjež zrak u bivalnom okollišu temeljna je pretpostavka zdravoga života. Zbog toga trebamo iz prostora neprekinuto odvajati otpadan zrak (pun prašnih dijelova, vlage, neugodnih mirisa, grinje i CO2 izdisanog zraka). U želji po što veči uštedi kod troškova grijanja se debljina izolacije objekata povečuje također izolativnost ostalih elementa vanjskih stijena. Sa tim smo praktično došli do skora 100 % zatvorenosti kuče. Ako želimo živjeti zdravo trebamo dobro prozračivati prostorije za boravak. To možemo uraditi sa otvaranjem prozora, a tako izgubimo puno topline, koju smo uštedili sa povećano izolacijo (iznad 10 cm). U koliko želimo dobro prozračivati prostorije za boravak i kod toga još zadržati veći dio topline, onda je jedino logično rješenje – ugradnja ventilacijskog uređaja sa vračanjem topline “REKUPERATOR”. PRINCIP DJELOVANJA Zrak iz kuhinje, kupaone i sanitarija usisavamo i odvedemo preko toplinskog izmjenjivača ventilacijskog sustava u prirodo. kod toga taj otpadni zrak prenosi toplino vanjskomu svježom dovodnomu zraku. Svježi zrak dovodi tu toplinu putem kanala u prostorije za boravak (spavače sobe, sobe za dnevni boravak,..) Način ugradnje ventilacijskog sustava Ventilacijski sustav za kuću omogućuje protoke zraka do 350 m3/h, što znači da možemo sa njim prozračivati objekte do 300 m2 boravne površine. Stupanj izkoristivosti ventilacijskih sustava je više od 90%, što zavisi od odabrane brzine ventilatora.. Sve izvedbe moguče su bez ili sa (izvedba …B) »by-pass« loputom –za hlađenjem vanjskim zrakom ljeti (optočni vod). Osnovne izvedbe (…AC…) imaju ugrađene AC motore, međutim postoje i efikasniji jednosmjerni EC motori ventilatora (izvedbe …ECO…). Izvedba DIGI ima umjesto osnovne digitalno regulacijo. Osnovna i digitalna regulacija Centralni ventilacijski sustav Model WRGZ 250 AC/G (B) WRGZ 350 AC/G (B) WRGZ ECO /G (B) WRGZ ECO /G (B) - DIGI PrOtok zraka (1/2/3)* m 3 /h 85/145/250 80/165/350 110/175/280 100/170/270 Pad tlaka (1/2/3)* Pa 20/60/160 20/50/190 50/85/145 50/85/140 STUPANJ IzkoriSTIVOSTI* (1/2/3)* Električna SNAGA (1/2/3)* % 95/90/86 95/89/85 95/90/87 97/92/90 W 22/45/111 32/64/167 40/70/160 35/65/132 Dimenzije (ŠxDxV) mm 712x462x662 (+53) 712x462x662 (+53) 712x462x662 (+53) 712x462x662 (+53) TežINA kg 30 31 32 30 Cijevni pribor i razdelilci * kod 1.,2. ili 3. brzine ventilatora 11
