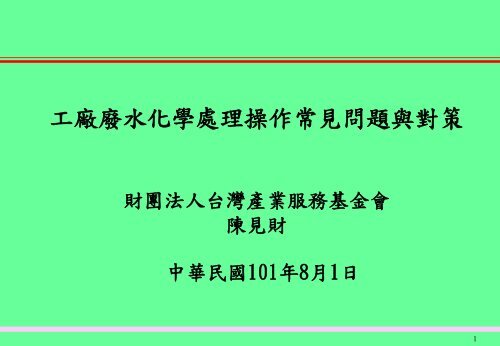

工 廠 廢 水 化 學 處 理 操 作 常 見 問 題 與 對 策
財 團 法 人 台 灣 產 業 服 務 基 金 會
陳 見 財
中 華 民 國 101 年 8 月 1 日
1

土 壤 污 染 區 整 治 工 程 浩 大
維
護
可
避
免
造
成
土
水
污
染
妥
善
處
理
工
業
廢
水
與
加
強
設
施
操
作
污 染 場 址 地 表 清 除 與 放 樣
檔 土 與 開 挖 工 程
需 處 理 之 污 染 土 壤
污 染 土 壤 處 理
2

廢 水 處 理 流 程
廢 液 Ⅰ
貯 槽 Ⅰ
P
處 理 系 統
廢 液 Ⅱ
貯 槽 Ⅱ
P
處 理 系 統
廢 水
前 處 理
單 元
調 勻 池 pH 調 整 快 混 池 慢 混 池 固 液 分 離
氧 化 / 還 原
化 學 處 理
浮 除
沈 澱
最 終 pH
調 整
放 流 或
生 物 處 理
活 性 污 泥
處 理 水
生 物 處 理
接 觸 濾 床
最 終 沈 澱 池
放 流 或 高 級 處 理
3

廢 水 水 質 水 量 調 查
‣ 廢 水 量 變 化 大
– 調 查 期 程 短 , 未 含 不 同 產 品 之 生 產 期 程 。
– 製 程 改 變 , 廢 水 量 未 調 整 。
– 水 措 與 排 放 許 可 證 ( 貯 留 、 回 收 許 可 ) 內 容 與 現 況 差 距 大 。
‣ 廢 水 水 質 不 具 代 表 性
– 隨 機 採 樣 , 水 質 不 具 代 表 性
– 未 依 週 期 性 之 廢 水 特 性 進 行 採 樣 分 析 。
– 取 樣 時 , 未 包 含 可 能 產 生 之 高 濃 度 廢 液 。
– 水 樣 以 簡 易 測 試 包 測 試 , 誤 差 大 , 或 測 試 包 過 期 使 用 。
4

廢 水 分 類 收 集
‣ 有 機 性 與 無 機 性 廢 水 分 類 收 集
‣ 具 反 應 性 廢 水 需 分 類 收 集 , 如 強 酸 與 強 鹼 廢 液 、 酸 性
廢 水 與 氰 系 廢 水 ( 氫 化 氰 ,HCN) , 含 硫 化 鈉 (Na 2 S) 廢
水 與 酸 性 廢 水 易 產 生 硫 化 氫 (H 2 S)
廢 水 分 類 收 集 管 線
‣ 電 鍍 業 之 氰 系 廢 水 及 鉻 系 廢 水 應 分 類 收 集 , 以 免 廢 水
處 理 系 統 之 加 藥 浪 費 , 並 可 能 對 人 員 造 成 工 安 危 害 。
‣ 高 濃 度 廢 液 ( 如 脫 脂 廢 液 ) 與 低 濃 度 清 洗 廢 水 ( 脫 脂 水 洗
水 ) 應 分 類 收 集 。
‣ 電 鍍 業 之 一 般 酸 鹼 廢 水 若 混 合 鉻 廢 水 , 降 低 處 理 成 效
‣ 皮 革 業 含 鉻 廢 水 應 單 獨 收 及 處 理
‣ 染 整 業 高 色 度 廢 水 應 儘 可 能 單 獨 收 集
‣ 含 螯 合 劑 廢 水 亦 應 單 獨 收 集
5

前 處 理 單 元
‣ 前 處 理 單 元 種 類
– 初 沈 池 或 沈 砂 池
– 除 油 設 備
– 細 篩 機 或 攔 污 柵
‣ 前 處 理 單 元 的 重 要
– 降 低 油 脂 對 化 學 處 理 單 元 的 影 響
– 降 低 油 脂 對 生 物 處 理 單 元 的 影 響
– 降 低 油 脂 對 放 流 水 的 影 響
– 初 沈 ( 或 沈 砂 ) 池 的 功 能
‣ 前 處 理 常 見 缺 失
– 未 設 置 前 處 理 機 制
– 除 油 設 備 功 能 不 佳 或 根 本 沒 有 功 能
– 細 篩 機 或 攔 污 柵 mesh 數 太 小 , 功 能 不 足
水 洗 殘 渣 易 阻 塞 管 線
攔 污 柵 功 能 不 彰
– 未 設 置 初 沈 或 沈 砂 池
未 設 沉 砂 池 處 理 單 元
累 積 大 量 污 泥
6

攔 污 柵
‣ 目 的 : 阻 止 廢 水 中 大 型 之 粗 雜 物 流 入 廢 水 處 理 廠 內 ,
以 免 影 響 抽 水 設 備 或 其 他 機 具 之 操 作 , 或 阻 塞 各 處
理 單 元 間 聯 絡 管 之 流 通 。 攔 污 柵 通 常 設 於 原 污 水 抽
水 機 、 量 測 儀 、 初 步 沉 澱 池 等 設 施 之 前 以 保 護 機 具 。
造 紙 廠 細 篩 機 皮 革 廠 勾 耙 式 篩 網 滾 筒 式 細 篩 機
7

攔 污 柵
‣ 操 作 維 護 與 異 常 對 策
– 經 常 性 檢 查 及 維 護
● 應 經 常 維 修 , 使 其 充 分 捕 捉 、 分 離 篩 渣 。
● 設 施 各 部 分 應 依 其 磨 損 標 準 , 做 定 期 補 修 和 更 換 。
● 不 使 用 時 , 每 日 至 少 一 次 10~15 分 鐘 予 以 調 節 運 轉 。
● 塗 刷 有 剝 落 之 處 , 應 於 銹 蝕 之 前 修 補 。
● 操 作 中 有 異 音 、 振 動 , 應 查 明 來 源 和 原 因 。
● 應 經 常 清 理 附 屬 設 備 , 需 要 實 施 以 防 臭 劑 、 殺 蟲 劑 等 , 以 避 免 發 生 惡 臭 。
– 異 常 時 之 對 策
細 篩 機 瞬 間 水 量 過
大 造 成 噴 濺
● 粗 大 雜 物 卡 住 攔 污 柵 之 間 隙 時 , 若 耙 可 逆 轉 者 , 可 使 其 稍 許 逆 轉 去 除 之 。
8

沉 砂 池
‣ 目 的 : 為 去 除 廢 水 中 所 含 之 砂 土 類 所 設 置 之 設 施 , 在 防 止 抽 水 機 及 處 理 設 施 的
磨 損 或 管 渠 的 阻 塞 、 降 低 處 理 系 統 之 污 染 負 荷 , 使 廢 水 處 理 設 施 能 順 利 操 作 ,
以 確 保 處 理 成 效 。 設 置 於 抽 水 井 及 調 勻 池 之 前 的 處 理 單 元 。 一 般 為 使 比 重 2.65、
粒 徑 0.2mm 以 上 的 砂 土 類 得 以 沉 降 分 離 。
‣ 沉 砂 池 分 為 重 力 沉 砂 池 和 曝 氣 沉 砂 池 二 類 , 廢 水 中 若 含 有 易 腐 敗 之 有 機 物 , 以
設 置 易 於 洗 淨 且 可 以 利 用 氣 升 泵 有 效 除 砂 之 曝 氣 沉 砂 池 為 宜 。
曝 氣 沉 砂 池 實 例
現 象
沉 砂 淤 塞 於 儲 砂 區
有 蛋 之 腐 臭 味
設 備 材 質 及 池 體 有 侵 蝕
現 象
池 表 面 混 流 狀 況 異 常
除 砂 量 降 低
對 策
a. 降 低 刮 砂 速 度
b. 調 整 清 砂 作 業 時 間
a. 以 次 氯 酸 鹽 清 洗 池 體
b. 調 整 流 速 及 負 荷
增 加 送 風 量
清 係 散 氣 頭
a. 維 持 於 0.3 m/sec
b. 減 少 曝 氣 量
c. 均 勻 進 水 量 或 增 設 沉 砂 池
9

調 勻 池
‣ 目 的 : 廢 水 處 理 廠 之 流 入 廢 水 量 、 水 質 濃 度 變 化 過 大 時 , 會 造 成
處 理 水 水 質 未 能 穩 定 ; 用 以 涵 容 流 量 、 水 質 的 變 化 , 達 調 整 流 量 /
水 質 均 勻 之 目 標 , 使 後 續 處 理 設 施 可 達 安 定 處 理 之 處 理 單 元 。
‣ 設 計 要 點
(1) 槽 體 形 式 不 限 , 但 以 方 形 或 圓 形 為 佳 。
(2) 依 行 業 別 或 單 位 時 間 廢 水 水 質 變 化 調 整 停 留 時 間 。 有 效 體 積
一 般 以 停 留 4~8 小 時 之 廢 水 量 計 算 。
(3) 設 置 機 械 或 空 氣 曝 氣 攪 拌 設 施 。
送 風 機
迴 流 水
分 水 計 量 堰
至 後 續 處 理 單 元
設 置 計 量 槽
控 制 出 流 量
10

調 勻 池
‣ 操 作 管 理 注 意 事 項
– 曝 氣 攪 拌 設 備 之 設 置 宜 考 量 曝 氣 攪 拌 之 均
勻 性 , 避 免 產 生 死 角 。 空 氣 攪 拌 時 , 調 勻
池 有 效 體 積 以 1m 3 /hr 計 算
– 依 行 業 別 或 單 位 時 間 廢 水 水 質 變 化 , 適 當
調 整 調 勻 池 停 留 時 間 。
– 廢 水 進 、 出 流 口 不 可 產 生 短 流 , 以 免 喪 失
流 量 或 水 質 調 勻 之 功 能 。
– 廢 水 流 量 調 整 泵 、 備 用 泵 、 緊 急 用 泵 之 功
能 需 正 常 , 並 且 可 以 隨 時 啟 動 操 作 。
– 液 位 器 之 設 置 位 置 及 控 制 高 程 是 否 合 理 。
– 檢 查 液 位 控 制 器 檢 測 部 ( 如 電 極 棒 、 浮 球
開 關 … 等 ) 之 清 潔 狀 況 , 避 免 感 應 失 效 。
– 定 期 檢 視 調 勻 池 內 攪 拌 設 備 之 狀 況 及 設 備
運 轉 操 作 情 形 , 攪 拌 曝 氣 量 需 足 夠 。
(1) 分 水 計 量 槽
(2) 粗 氣 泡 散 氣 / 抽 水 坑 / 底 部 轉 角
(3) 適 當 液 位 控 制
(4) 留 溢 流 口 ( 水 措 中 須 說 明 )
(5) 緊 急 溢 流 裝 置 ( 水 措 中 須 說 明 )
(6) 設 置 救 生 圈
11

廢 水 貯 槽 ( 調 勻 池 ) 注 意 事 項
‣ 槽 體 接 液 部 分 宜 用 耐 腐 蝕 材 質 塗 襯 , 如
FRP、epoxy lining
‣ 槽 體 容 量 應 足 夠 , 依 製 程 排 水 頻 率 估 算
, 考 量 瞬 間 最 大 廢 水 量 之 排 水 特 性 , 避
免 污 泥 沉 積
‣ 抽 水 泵 宜 採 耐 蝕 材 質 , 避 免 使 用 沉 水 泵
, 耐 蝕 無 軸 封 電 磁 驅 動 化 學 泵 、FRP 豎
軸 污 水 坑 泵
‣ 槽 內 宜 設 排 水 坑 或 排 水 孔 , 以 便 於 清 淤
‣ 抽 水 泵 出 口 應 設 逆 止 閥 , 以 保 護 抽 水 機
設 備
- 12 -

化 學 反 應 槽
‣ 化 學 反 應 槽
– pH 調 整 槽 ( 中 和 槽 )
– 氧 化 、 還 原 處 理 槽
– 凝 聚 槽
無 機 性 廢 水 化 學 處 理 廠
13

化 學 反 應 之 目 的
‣ pH 調 整 之 目 的
– 將 酸 性 或 鹼 性 廢 水 中 和 至 放 流 水 標 準 之 pH 範 圍 內
– 促 進 氧 化 、 還 原 反 應 效 率 之 前 處 理 的 pH 調 整
– 使 重 金 屬 類 呈 金 屬 氧 化 物 以 沉 澱 分 離 為 目 的 之 pH 調 整
– 提 升 沉 澱 效 率 為 目 的 之 pH 調 整
– 為 離 子 交 換 、 吸 附 處 理 等 目 的 之 pH 調 整
‣ 氧 化 還 原 之 目 的
– 藉 氧 化 還 原 將 物 質 予 以 分 解 使 其 性 質 變 為 易 於 處 理 之 狀 態
的 目 的 。 如 , 將 氰 化 合 物 氧 化 分 解 為 二 氧 化 碳 與 氮 氣 、 以
臭 氧 氧 化 分 解 色 度 等
14

化 學 反 應 之 原 理
‣ pH 調 整 : 水 中 酸 性 物 質 之 氫 離 子 (H + ) 與 鹼 性 物 質 之 氫 氧
離 子 (OH - ), 相 互 反 應 成 水 和 鹽 類 的 化 學 反 應
2NaOH + H 2 SO 4 2H 2 O +2Na + +SO 4
2-
‣ pH 值 : 指 水 溶 液 中 氫 離 子 活 性 或 濃 度 的 對 數 值 乘 以 負 號
pH= - log{H + } ≒ - log[H + ]
T=25℃ 時 ,pH=7 中 性 ;pH>7 鹼 性 ;pH

氧 化 還 原 之 原 理
‣ 物 質 與 氧 結 合 , 如 鐵 與 氧 結 合 成 為 氧 化 鐵 。 一 般 自
某 元 素 或 物 質 中 取 得 電 子 即 為 氧 化 , 反 之 為 還 原 。
‣ 氰 化 合 物 氧 化
第 一 段 反 應 :NaCN+NaOCl NaCNO+NaCl
第 二 段 反 應 :2NaCNO+3NaOCl+H 2 O
N 2 +3NaCl + 2NaHCO 3
總 反 應 : 2NaCN+5NaOCl+H 2 O N 2 +5NaCl+2NaHCO 3
‣ 六 價 鉻 還 原
H 2 CrO 4 +6NaHSO 3 +3H 2 SO 4 2Cr 2 (SO 4 ) 3 +3Na 2 SO 4 +10H 2 O
16

氰 系 廢 水 氧 化 處 理
‣ 採 用 攪 拌 機 、 鼓 風 機 攪 拌 , 每 立 方 公 尺 攪 拌 動
力 約 0.2KW, 不 宜 過 大 或 過 小 , 空 氣 攪 拌 每 立
方 公 尺 約 0.02 至 0.03CMM
‣ 第 一 氧 化 槽 水 力 停 留 時 間 以 20 分 鐘 為 原 則 ; 第
二 氧 化 槽 水 力 停 留 時 間 以 40 分 鐘 為 原 則
‣ 泡 沫 過 多 時 建 議 可 取 放 流 水 作 為 消 泡 水
‣ 氧 化 槽 至 少 兩 槽 , 各 槽 分 別 設 pH 計 及 ORP 計 、
NaOH 加 藥 機 、 氧 化 劑 加 藥 機 ; 必 須 確 保 控 制
於 鹼 性 之 情 況 下 操 作
‣ 氧 化 劑 以 NaOCl 為 主 , 貯 放 日 期 不 可 過 長 , 氧
化 效 果 隨 時 間 遞 減 ; 配 合 貯 存 空 間 , 以 5~10 日
貯 存 日 期 為 原 則
- 17 -

鉻 系 廢 水 還 原 處 理
‣ 鉻 系 廢 水 須 於 酸 性 情 況 下 添 加 還 原 劑 ;
應 採 攪 拌 機 , 避 免 採 用 散 氣 攪 拌 , 消 耗
過 多 還 原 劑
‣ 槽 體 及 攪 拌 機 接 液 部 分 宜 用 耐 腐 蝕 材 質
塗 襯 , 如 FRP、epoxy lining
‣ 水 力 停 留 時 間 以 20 分 鐘 為 原 則 , 避 免 反
應 不 完 全
‣ 藥 液 注 入 口 應 置 於 反 應 槽 水 面 上 , 並 與
出 流 口 保 持 最 遠 距 離 , 避 免 藥 管 虹 吸 及
短 流 現 象
‣ 如 為 圓 桶 反 應 槽 , 應 加 設 擾 流 擋 板 , 增
加 反 應 速 率 避 免 渦 流
‣ 槽 內 應 設 置 pH 計 、ORP 計 、H 2 SO 4 加 藥
機 、 還 原 劑 加 藥 機
- 18 -

化 學 反 應 槽 設 計 上 之 問 題
‣ 化 學 反 應 槽 之 材 質
– 一 般 多 使 用 混 凝 土 構 造 ,
內 側 加 工 耐 酸 鹼 材 料
– 小 規 模 者 使 用 鐵 製 或 FRP 製
‣ 無 論 何 種 材 料 , 皆 應 有 防
止 漏 水 及 承 受 水 壓 及 土 壓
之 強 度 與 氣 象 變 化 可 能 對
材 質 之 影 響 等 條 件
處 理 設 施 鏽 蝕 變 形
雙 層 式 RC 構 造
馬 達 基 座 嚴 重 鏽 蝕
地 面 鋪 設 epoxy
19

化 學 反 應 槽 設 計 上 之 問 題
‣ 構 造
– 一 般 為 圓 形 或 正 方 形
– 圓 形 者 , 直 徑 與 深 度 比 以 1:1 為 宜
– 正 方 形 者 , 長 寬 深 之 比 以 1:1:1~1.5 為 宜
– 為 防 止 攪 拌 液 體 濺 出 , 應 留 有 30cm 以 上 之 出 水 高 度
pH 計 及 ORP 計 設 置 於 出 流 端
– 攪 拌 機 旋 轉 混 合 應 避 免 有 不 均 勻 問 題
– 反 應 槽 流 入 端 與 出 流 端 位 置 之 配 置 , 應 有 防 止 短 流 之 措 施 : 對 角 線 配
置 、 改 變 二 者 不 同 高 程 、 設 置 整 流 板
– pH 計 或 ORP 計 應 設 置 於 可 量 測 反 應 槽 充 份 混 合 之 狀 態 的 位 置 。 亦 即 ,
應 設 置 於 出 流 端 位 置
20

化 學 反 應 槽 設 計 上 之 問 題
‣ 控 制 系 統
– 一 般 反 應 槽 藥 液 注 入 皆 使 用 pH 計 及 ORP 計 相 連 動
, 以 自 動 控 制 操 作
– 廢 水 之 中 和 , 應 進 行 中 和 曲 線 , 以 決 定 酸 鹼 添 加
藥 劑 量
儀 控 系 統
– 消 石 灰 反 應 速 度 較 石 灰 快 速
– pH 計 及 ORP 計 維 護 將 影 響 自 動 控 制 狀 況
– pH 值 相 差 1 單 位 , 氫 離 子 濃 度 相 差 10 倍 ,pH 控
制 靈 敏 度 大
中 和 曲 線
21

化 學 反 應 槽 設 計 上 之 問 題
‣ 停 留 時 間
– 反 應 槽 停 留 時 間 依 廢 水 濃 度 、pH 值 、
化 合 物 型 態 及 使 用 藥 劑 而 定
– 氰 化 物 之 鹼 氯 法 氧 化 處 理 第 一 次 反 應
10 分 鐘 、 第 二 次 反 應 以 30 分 鐘 為 宜 ,
– 六 價 鉻 還 原 幾 乎 是 瞬 間 反 應 , 惟 基 於
安 全 仍 以 10 分 鐘 以 上 為 宜
反 應 時 間 影 響 膠 羽 之 形 成
pH 值 與 ORP 值 反 應
22

‣ 攪 拌 方 法
化 學 反 應 槽 設 計 上 之 問 題
– 機 械 式 及 空 氣 式 攪 拌 , 依 處 理 規 模 選 擇
– 氰 化 物 氧 化 、 六 價 鉻 還 原 處 理 時 , 為 防 止 氯 氣 、
氰 化 氫 氣 體 揮 散 、 還 原 劑 之 氧 化 及 亞 硫 酸 氣 體 之
揮 散 問 題 等 , 不 宜 使 用 空 氣 攪 拌
空 氣 攪 拌 產 生 大 量 泡 沫
23

化 學 反 應 槽 攪 拌 機
‣ 運 用 : 調 勻 池 /pH 調 整 池 / 快 混 池 / 膠 羽 池 / 泡 藥
‣ 區 分 :
無 段 變 速 / 有 段 變 速
螺 旋 槳 型 / 漿 板 型 / 輪 機 型 / 其 他 ( 門 型 / 熊 手 型 )
軸 流 式 有 較 大 抽 送 能 力 — 應 用 範 圍 較 廣
徑 流 式 適 合 淺 容 器 、 長 方 形 容 器 或 水 平 放 置 之 圓 形 容 器 、
錐 底 角 度 比 15° 更 徒 的 桶 槽 、 滯 留 時 間 短 , 較 不 易 有 短 流 現 象
攪 拌 機 型 式
‣ 容 器 形 狀 : 需 迅 速 混 合 之 場 合 — 垂 直 圓 桶 槽 較 方 或 矩 形 槽 佳
底 部 --- 碟 型 / 平 底 / 錐 底
‣ 葉 輪 擺 放 位 置 : 避 免 造 成 漩 渦 或 整 體 移 動 之 現 象 , 偏 離 中 心 之 處
或 斜 向 安 裝 側 邊 伸 入 並 略 具 角 度
24

化 學 反 應 槽 設 計 上 之 問 題
‣ 量 測 設 備
– 一 般 有 pH 計 及 ORP 計 。 皆 由 檢 測 、 導 線 及 指 示 三
單 元 所 組 成
– pH 計 及 ORP 計 檢 測 部 內 部 皆 填 充 飽 和 氯 化 鉀 溶 液
, 倘 若 受 污 染 或 量 減 少 時 , 則 無 法 指 示 正 確 數 據
。 平 常 應 防 止 受 污 染 並 隨 時 補 充 之 。
– 電 極 應 清 洗 。 清 洗 後 , 不 可 用 濾 紙 擦 拭 玻 璃 膜 ,
而 應 用 濾 紙 吸 乾 , 避 免 損 壞 玻 璃 薄 膜 、 防 止 交 叉
污 染 , 影 響 測 量 精 度 。
– 指 示 部 含 精 密 量 測 器 , 不 宜 放 置 於 易 受 潮 溼 、 高
熱 、 振 動 或 有 害 氣 體 等 影 響 之 處
25

化 學 反 應 槽 設 計 上 之 問 題
‣ 藥 液 槽 材 質 及 容 積
– 材 質 應 具 有 耐 酸 、 耐 鹼 之 性 質 , 一 般 為 使 用 鐵 製 塗 襯 之 合 成 樹 脂 並 具 強 化 者
– 容 積 以 能 貯 存 處 理 一 天 以 上 之 需 要 量 為 宜
– 應 設 有 液 面 計 及 其 連 動 警 報 設 備
– 應 於 藥 液 槽 之 周 圍 設 置 防 溢 堤 , 與 收 集 排 入 貯 留 槽 等 對 策 之 配 置
– 不 同 藥 液 槽 採 用 不 同 尺 寸 之 快 速 接 頭 , 避 免 發 生 意 外 , 如 鹽 酸 與 次 氯 酸 鈉 易
產 生 氯 氣
‣ 化 學 藥 劑 貯 槽 需 注 意 下 列 項 目 :
– 藥 品 貯 存 需 是 否 充 足 。
– 藥 品 之 濃 度 是 否 適 當 ( 以 比 重 計 量 測 )。
– 藥 品 有 否 外 漏 。
– 注 藥 是 否 使 pH 計 及 ORP 計 連 動 。
– 液 量 計 之 警 報 操 作 是 否 正 常 。
設 置 液 位 計 及 爬 梯
26

藥 液 槽 防 溢 堤 設 計 原 則
‣ 避 免 因 洩 漏 造 成 土 壤 污
‣ 體 積 需 足 夠 容 納 一 次 洩 漏 量
‣ 材 質 需 防 蝕
‣ 洩 漏 液 需 能 收 集 處 理
防 溢 堤 容 積 不 足
‣ 防 溢 堤 體 積 計 算 例 :
工 廠 計 有 3 個 藥 桶 , 體 積 分 別 為 10m 3 、
5m 3 及 5m 3 , 則 防 溢 堤 體 積 至 少 須 為 :
10m 3 +0.1×(5m 3 +5m 3 ) =11m 3 防 溢 堤 容 積 足 夠
27

藥 液 槽 注 意 事 項
‣ 加 藥 設 備 設 計 考 量
藥 槽 四 周 須 設 置 防 溢 堤 , 防 溢 堤 所 圍 阻 之 體 積 須 大
於 藥 桶 之 體 積
設 置 防 溢 堤
防 溢 堤 內 地 板 及 牆 面 須 塗 佈 防 蝕 材 質 ,
epoxy(375μm) 或 FRP lining
加 藥 管 線 避 免 懸 空 掛 置 ; 必 要 時 須 設 置 承 漏 盤
加 藥 管 線 須 配 置 於 管 溝 內 , 避 免 洩 漏 造 成 土 壤 污 染
加 藥 管 溝 地 板 及 牆 面 亦 須 塗 佈 防 蝕 材 質
藥 桶 槽 宜 集 中 配 置 , 便 於 管 理
藥 液 桶 槽 高 度 超 過 2m 以 上 , 應 設 置 爬 梯 及 操 作 平 台
設 置 洗 眼 器
藥 槽 附 近 應 設 置 緊 急 淋 浴 洗 眼 器
28

化 學 反 應 槽 設 計 上 之 問 題
‣ 注 藥 方 法 應 以 pH、ORP 計 予 以 連 動 配 置
‣ 以 定 量 泵 自 動 注 藥 之 藥 液 注 入 端 應 有 防 止 泵 停 止 操
作 後 , 藥 液 濺 出 之 措 施
‣ 避 免 藥 液 攪 拌 不 均 , 應 設 於 廢 水 流 入 端
良 好 之 注 藥 方 法
不 良 之 注 藥 方 法
29

化 學 反 應 槽 檢 查 項 目
反
應
槽
量
測
設
備
藥
液
槽
加 藥
泵 、
攪 拌
機
日 常 檢 查 項 目
週 / 月 檢 查 項 目
1. 攪 拌 狀 態 的 檢 查 : 是 否 維 持 適 當 的 攪 拌 強 度 1. 有 無 溢 漏
2. 防 腐 塗 刷 或 覆 層 有 無 剝 落 或 龜 裂
3. 流 入 廢 水 量 之 校 核
4. 進 流 水 水 質 分 析
5. 槽 體 有 無 腐 蝕
1. 電 極 之 校 正 與 調 整
2. 設 定 值 是 否 適 當
1. 藥 液 量 之 確 認 、 補 充 及 記 錄
2. 加 藥 管 有 無 龜 裂 或 洩 漏 情 形
3. 加 藥 泵 之 操 作 狀 況
4. 加 藥 管 之 阻 塞 狀 況
1. 絕 緣 狀 況
2. 螺 絲 是 否 鬆 脫
3. 潤 滑 油 有 無 添 加
4. 軸 承 、 主 軸 有 無 彎 曲
5. 傳 動 皮 帶 有 無 腐 蝕 、 老 化 或 鬆 弛
6. 有 無 異 常 聲 音
1.pH 計 電 極 棒 KCl 溶 液 之 補 充 更 換
2. 記 錄 紙 更 換
3. 有 無 漏 電
4. 電 極 有 無 劣 化
5. 絕 緣 狀 況 之 確 認
1. 藥 液 濃 度 分 析
2. 藥 品 使 用 量 、 貯 存 量 之 統 計
3. 藥 液 槽 有 無 龜 裂
4. 加 藥 管 有 無 龜 裂 或 洩 漏 情 形
5. 藥 液 有 無 外 洩
1. 絕 緣 狀 況
2. 螺 絲 是 否 鬆 脫
3. 潤 滑 油 有 無 添 加
4. 軸 承 、 主 軸 有 無 彎 曲
5. 傳 動 皮 帶 有 無 腐 蝕 、 老 化 或 鬆 弛
6. 有 無 異 常 聲 音
30

化 學 混 凝 沉 澱 系 統
31

混 凝
‣ 目 的 : 於 廢 水 中 加 入 混 凝 劑 及 助 凝
劑 , 使 廢 水 中 無 法 沉 降 之 膠 體 粒 子
及 沉 降 緩 慢 之 細 小 懸 浮 物 產 生 凝 聚
作 用 , 凝 聚 產 生 之 膠 羽 則 由 沉 澱 或
浮 除 去 除 之 。
‣ 處 理 程 序 : 混 凝 處 理 包 括 快 混 單 元 、
膠 凝 單 元 及 沉 澱 單 元 所 組 成 。
混 凝 沉 澱 處 理 示 意 圖
沉 澱 槽
混 凝 處 理 設 施
32

混 凝
‣ 目 的 : 使 混 凝 劑 與 廢 水 快 速 混 合 , 藉 快 速 的 攪 拌 作
用 , 破 壞 粒 子 穩 定 性 增 加 粒 子 間 彼 此 碰 撞 之 機 率 。
‣ 攪 拌 方 式 : 機 械 攪 拌 或 空 氣 攪 拌 。 攪 拌 機 轉 速 80~
100rpm。 或 槽 內 流 速 在 1.5m/sec 以 上 , 攪 拌 速 度 坡
降 G =300~1,000sec -1 。
‣ 操 作 注 意 事 項
‣ 葉 輪 擺 放 位 置 : 避 免 造 成 漩 渦 或 整 體
移 動 之 現 象
• 偏 離 中 心 之 處 或 斜 向 安 裝
• 側 邊 伸 入 並 略 具 角 度
• 擾 流 板
– 化 學 藥 劑 需 能 與 廢 水 充 份 混 合 , 且 停 留 時 間 最 長 , 設
計 於 廢 水 流 入 口 處 添 加 , 避 免 短 流 或 藥 劑 浪 費 。
– 水 質 pH 值 係 指 攪 拌 均 勻 後 進 入 慢 混 單 元 之 水 質 pH 值 ,
故 pH 計 應 設 於 快 混 單 元 的 流 出 口 附 近 。
混 凝 劑
酸 鹼 劑
調 勻 池
快 混 池
pH 計
慢 混 池
33

膠 凝
‣ 目 的 : 添 加 高 分 子 凝 集 劑 , 促 使 細 小 分 散 之 膠 羽 能 凝 聚
成 粒 徑 較 大 之 顆 粒 , 以 利 後 續 之 沉 降 分 離 。
‣ 攪 拌 方 式 : 為 利 於 攪 拌 速 度 之 控 制 , 宜 採 慢 速 機 械 攪 拌
機 設 計 。 攪 拌 機 轉 速 20~30rpm 或 維 持 流 速 於 15~
60cm/sec 間 。 速 度 坡 降 G =20~80sec -1
‣ 操 作 注 意 事 項
– 若 採 曝 氣 攪 拌 方 式 設 計 , 應 注 意 風 量 之 大 小 , 以 避 免 過 高 之
風 量 對 膠 羽 產 生 衝 擊 。
膠 羽 狀 況
– 凝 集 劑 的 添 加 應 注 意 使 藥 劑 與 廢 水 充 份 混 合 , 且 停 留 時 間 最
長 , 避 免 短 流 。
– 凝 集 劑 添 加 量 取 決 於 杯 瓶 試 驗 所 得 最 佳 結 果 之 加 藥 量 , 一 般
添 加 量 約 為 1~2mg/L。
– 慢 混 池 與 沈 澱 池 間 的 水 位 差 以 10~15cm 為 原 則 。 水 位 落 差 愈
大 , 水 流 流 速 愈 快 , 對 膠 羽 的 衝 擊 愈 大 , 愈 不 利 於 污 泥 的 重
力 沈 降 現 象 。
無 膠 羽 狀 況
34

加 藥 量 計 算
水 力 停 留 時 間 min
加 藥 速 率 L/ min
藥 品 濃 度 mg
槽 體 積 m
3
1000
L/
m
3
/ L
加 藥 量
mg
/ L
單 位 時 間 加 藥 量 (
L / min
單 位 時 間 處 理 水 量 (
) 藥 品 濃 度 (
CMD
)
mg
/
L
)
1.44
加 藥 量 (
mg
/
L
)
35

混 凝 缺 失 與 對 策
‣ 各 股 廢 水 分 別 設 置 貯 槽 貯 存 , 以
液 位 計 控 制 廢 水 泵 之 開 關 動 作 ,
各 股 廢 水 未 連 續 穩 定 進 流 。
– 化 學 混 凝 操 作 條 件 , 係 依 據 廢 水 取
樣 時 之 狀 況 所 設 定 ; 設 定 之 操 作 條
件 與 實 際 水 質 狀 況 不 符 , 使 處 理 水
質 不 穩 定 。
液 位 計 影 響 廢 水 進 流 量
‣ 應 定 期 或 於 產 品 改 變 時 調 整 操 作 參 數 ,
以 符 合 現 況 。
分 水 計 量 槽 迴 流 進 流 水
36

混 凝 缺 失 與 對 策
‣ 簡 易 式 杯 瓶 試 驗 確 認 操 作 條 件
– 取 現 場 廢 水 及 化 學 藥 劑 , 至 少 以 2 個 燒 杯 進 行 試 驗
– 以 操 作 現 況 及 測 試 條 件 , 定 性 觀 察 膠 羽 產 生 量 、 沉 澱 速 度 與 細 小 膠 羽 懸
浮 量
– 必 要 時 , 採 取 上 澄 液 進 行 檢 測 , 確 認 處 理 水 質 。
‣ 若 SS 濃 度 足 夠 , 僅 調 整 廢 水 pH 值 , 亦 可 達 到 良 好 混 凝 效 果 ( 化
學 沉 降 )
調 整 pH 值 即 獲 致 良 好 成 效 簡 易 式 杯 瓶 試 驗 結 果 杯 瓶 試 驗 機
37

混 凝 缺 失 與 對 策
‣ PAC 混 凝 劑
– 溶 液 狀 之 pH 值 約 為 3.5~5.0
– 水 解 後 產 生 帶 高 正 電 荷 之 聚 合 物 , 與 負 電 荷 雜 質 產 生 電 荷 中 和
– 與 廢 水 中 的 鹼 度 反 應 , 形 成 氫 氧 化 鋁 膠 羽 , 並 利 用 此 類 膠 羽 產 生 架 橋 、 附 著 及 捕 集 作 用
, 使 膠 羽 顆 粒 增 大 , 以 利 沉 澱 去 除 污 染 物 質
– 為 強 鹽 基 性 鹽 類 , 添 加 1mg/L 的 PAC 約 消 耗 廢 水 中 0.15mg/L 的 鹼 度
– 為 微 酸 性 之 化 學 藥 劑 , 使 用 時 使 處 理 水 pH 值 降 低 1~2 單 位
– 經 水 解 後 產 生 帶 高 正 電 荷 之 聚 合 物 , 與 重 金 屬 離 子 競 爭 氫 氧 根 離 子 而 形 成 氫 氧 化 鋁
‣ 重 金 屬 捕 集 劑
– 多 數 含 硫 化 合 物 及 螯 合 物 。 與 重 金 屬 離 子 產 生 金 屬 硫 化 物 及 螯 合 物 , 溶 解 度 積 低 , 形 成
不 溶 性 且 顆 粒 較 大 之 膠 羽 , 重 金 屬 去 除 效 果 佳
– 價 格 昂 貴 , 增 加 廢 水 處 理 成 本
38

混 凝 缺 失 與 對 策
‣ 化 學 藥 劑 罄 盡 , 未 適 時 補 充
– 設 置 液 位 觀 測 計
– 設 置 警 報 器
‣ 凝 集 劑 (polymer) 過 期
– 使 氫 氧 化 物 膠 羽 較 粗 大 , 加 速 沉 降 。 適 合 重 金 屬
廢 水 處 理 使 用 者 為 陰 離 子 型 及 非 離 子 型 混 凝 劑 。
– 使 用 期 限 , 在 夏 季 時 最 好 不 超 過 一 週 、 冬 季 不 超
過 二 週
‣ 由 凝 集 槽 流 入 沉 降 槽 之 液 位 差 宜 小 於 50 公 分 。
使 用 泵 抽 送 時 易 造 成 污 泥 細 小 而 流 出
‣ 加 藥 點 應 位 於 反 應 槽 進 流 端 ,pH 及 ORP 等 監 測
計 應 設 於 出 流 端
39

混 凝 缺 失 與 對 策
‣ 膠 羽 的 形 成 不 良 : 增 加 快 混 機 的 攪 拌 程 度 ; 減 少 快 混 時 間 ( 一
般 在 1~5 分 鐘 ) ; 根 據 杯 瓶 試 驗 結 果 決 定 正 確 的 混 凝 劑 量 ; 更
改 加 藥 地 點 , 一 般 混 凝 劑 、 助 凝 劑 之 加 藥 地 點 為 反 應 槽 入 口
處 附 近 ; 增 設 隔 板 , 以 改 善 流 況 , 避 免 短 流 ; 調 整 慢 混 槽 膠
凝 機 適 當 的 攪 拌 轉 速 ; 校 正 pH 計 及 加 藥 系 統 。
‣ 有 良 好 的 膠 羽 形 成 , 但 沉 降 效 果 不 佳 : 減 低 流 速 , 使 其 不 致
破 壞 膠 羽 ; 加 高 膠 凝 單 元 之 高 程 , 使 出 水 採 重 力 流 方 式 流 至
沉 澱 單 元 。
‣ 膠 凝 池 底 沉 積 污 泥 : 調 高 膠 凝 機 轉 速 ; 輪 葉 修 復 ; 更 換 大 馬
力 膠 凝 機 。
‣ 池 內 壁 腐 蝕 剝 落 : 依 廢 水 特 性 及 化 學 加 藥 種 類 , 選 用 合 適 耐
蝕 材 料 , 重 新 施 工 處 理 。
40

沈 澱 池 之 設 計 要 領
‣ 沈 澱 池 的 功 能
使 慢 混 池 所 形 成 之 較 大 顆 粒 膠 羽 , 以 重 力 且 自
然 沈 降 之 方 式 進 入 沈 澱 槽 , 再 藉 由 其 後 之 重
力 沈 降 及 壓 密 沈 降 作 用 進 入 沈 澱 池 底 部 , 而
達 固 液 二 個 分 離 界 面 層 之 目 的
‣ 沈 澱 池 構 造 及 設 計 概 要
沈 澱 池 內 部 可 區 分 為 流 入 部 、 沈 澱 部 、 流 出 部
及 污 泥 部 等 四 個 區 間 , 池 體 一 般 由 鋼 筋 混 凝
土 或 鋼 板 所 構 成 , 需 具 水 密 度 , 若 為 鋼 板 應
予 以 防 腐 蝕 粉 刷 或 塗 佈
41

沈 澱 池 之 設 計 要 領
1. 流 入 部
(1) 廢 水 流 入 沈 澱 池 之 方 式 , 應 考 慮 下 列 因 素 , 以
防 止 擾 流 及 偏 流 現 象 發 生 : 水 位 差 、 流 入 位 置
(2) 整 流 裝 置 ( 或 整 流 板 或 整 流 井 )
a. 水 平 流 式 沈 澱 池 之 阻 流 板 一 般 設 置 於 流 入 口 60
~90cm 處 , 高 度 90cm 左 右 ( 水 面 上 20cm, 水 面 下
70cm 左 右 )
b. 圓 形 或 正 方 形 沈 澱 池 採 中 心 進 流 設 計 時 , 可 採
圓 柱 形 整 流 井 設 計 , 整 流 井 之 半 徑 及 長 度 應 適 當 ,
半 徑 過 大 或 長 度 太 深 則 反 會 產 生 干 擾 , 造 成 底 泥
上 浮
42

沈 澱 池 之 設 計 要 領
2. 沈 澱 部
(1) 沈 澱 部 內 之 流 速
一 般 水 平 流 式 沈 澱 池 之 流 速 , 以 不 大 於 沈 澱 速 度
之 9~12 倍 為 宜 , 亦 即 應 在 0.3~0.4m/min 左 右
(2) 沈 澱 時 間 ( 停 留 時 間 )
一 般 沈 澱 時 間 依 粒 子 的 性 質 採 用 2~6 小 時
( 依 行 業 別 廢 水 特 性 不 同 而 有 不 同 ), 雖 沈
澱 時 間 長 、 去 除 率 高 , 但 腐 敗 性 的 廢 水 若 時
間 太 長 , 則 常 因 腐 敗 而 使 水 質 發 生 惡 化
(3) 水 深
有 效 水 深 一 般 為 2.5~4m, 小 規 模 處 理 設 施 有
較 淺 者 。 有 效 水 深 依 沈 澱 池 種 類 而 異
43
43

沈 澱 池 之 設 計 要 領
(4) 表 面 積 負 荷
沈 澱 池 表 面 積 負 荷 =
處 理 水 量 (m 3 /d)
沈 澱 池 表 面 (1/2 r 3 )
二 級 沈 澱 池 以 15~30m 3 /m 2 .d 為 宜
3. 流 出 部
(1) 溢 流 堰 水 平 之 調 整
應 有 能 調 整 溢 流 堰 維 持 其 水 平 之 構 造
污 泥 上 浮 溢 出
(2) 溢 流 堰 負 荷
單 位 長 度 溢 流 堰 於 單 位 時 間 內 溢 流 之 水 量 , 為 避 免 已 沈 澱 之 污 泥 上
浮 , 應 維 持 在 一 定 值 以 下 。 原 則 上 溢 流 堰 負 荷 以 150m 3 /m.d 以 下 為 宜
44

沈 澱 池 之 設 計 要 領
(3) 浮 渣 截 留 設 備
浮 渣 截 留 設 備 為 防 止 沈 澱 池 發 生 之 浮 渣 流 出 之 設 備 , 通
常 設 置 於 溢 流 堰 之 前 , 此 擋 板 大 小 為 水 面 上 10cm 左 右 ,
而 水 面 下 20~40cm 之 間
4. 污 泥 部
(1) 集 泥 方 法
沈 澱 污 泥 之 集 泥 方 法 有 藉 重 力 集 泥 斗 及 利 用 機 械 設 備
之 刮 泥 設 備 。 規 模 較 小 者 用 集 泥 斗 , 大 者 由 於 集 泥 困
難 須 採 用 刮 泥 設 備 。 集 泥 斗 之 角 度 依 污 泥 性 質 而 異 ,
一 般 以 60° 以 上 , 表 面 呈 平 滑 狀
(2) 污 泥 泵
排 泥 泵 有 離 心 泵 、 氣 升 泵 及 單 軸 螺 旋 泵 等
45

沉 澱 池 缺 失 與 對 策
‣ 採 用 平 底 式 長 方 形 重 力 式 沉 澱 槽
– 沉 澱 部 高 度 不 足 、 污 泥 集 中 於 前 段 、 污 泥 含 水 率 偏 高 導 致 脫 水 困 難
– 於 前 段 增 設 檔 泥 板 , 將 污 泥 截 留 於 前 段 , 並 增 加 前 段 排 泥 頻 率 , 避 免 累 積
‣ 沉 澱 槽 未 設 置 污 泥 整 流 筒 或 溢 流 堰 負 荷 過 高 , 使 污 泥 溢 流
– 於 沉 澱 槽 液 位 下 50~100cm 處 設 置 整 流 筒 , 減 緩 進 水 時 激 流 而 造 成 污 泥 上 揚
– 設 置 標 準 溢 流 堰 。 於 沉 澱 槽 後 設 置 過 濾 設 施
平 底 式 沉 澱 槽 1 平 底 式 沉 澱 槽 2
46

沉 澱 池 缺 失 與 對 策
‣ 污 泥 上 浮 或 出 流 水 膠 羽 量 多 , 影 響 處 理 水 質
– 污 泥 斗 坡 度 不 足 , 使 污 泥 於 污 泥 斗 壁 上 產 生 架 橋 作 用 , 因 渠 道 流 將 污 泥 帶 出 。
定 期 以 加 壓 空 氣 清 洗
– 污 泥 排 泥 頻 率 過 長 , 或 有 機 物 分 解 而 上 浮 。 應 增 加 排 泥 頻 率
– Polymer 添 加 過 量 , 減 少 加 藥 量
– 委 外 代 操 作 , 廠 內 人 員 無 法 定 期 進 行 排 泥 工 作 。 應 加 強 操 作 人 員 之 訓 練
Polymer 添 加 過 量
膠 羽 沉 降 性 觀 察
47

活 性 碳 塔 之 操 作
‣ 活 性 碳 長 期 使 用 未 更 換
‣ 活 性 碳 吸 附 COD 之 比 率 約 0.1~0.2g.COD/g. 活 性 碳 , 亦
即 吸 附 1kgCOD 需 使 用 5~10kg 之 活 性 碳
‣ 活 性 碳 塔 使 用 期 限 計 算 例 如 下 :
– 假 設 廢 水 量 為 30CMD, 原 廢 水 COD 為 300mg/L, 經 化 學
混 凝 沉 澱 處 理 後 , 處 理 水 之 COD 為 120mg/L, 放 流 水 管
制 值 為 90mg/L, 活 性 碳 吸 附 比 率 為 0.2gCOD/g 活 性 碳 ,
吸 附 塔 內 裝 100kg 顆 粒 狀 活 性 碳 , 則 使 用 期 限 為 :
30 m 3 / 日 ×10 3 L/m 3 ×(120-90)mg/L×10 -6 ÷0.2=4.5kg/ 日
100 kg ÷ 4.5 kg/ 日 =22.2 日
‣ 多 數 工 廠 未 如 期 更 換 活 性 碳 , 設 備 形 同 虛 設
48

電 鍍 廢 水 化 學 處 理 流 程
49

電 鍍 廢 水 化 學 處 理 單 元
50

介 紹 完 畢
敬 請 指 教
聯 絡 電 話 : 02-2325-5223 轉 401
經 濟 部 工 業 局 :
「 產 業 製 程 清 潔 生 產 與 綠 色 技 術 提 升 計 畫 」
計 畫 網 址 :proj.moeaidb.gov.tw/eta
