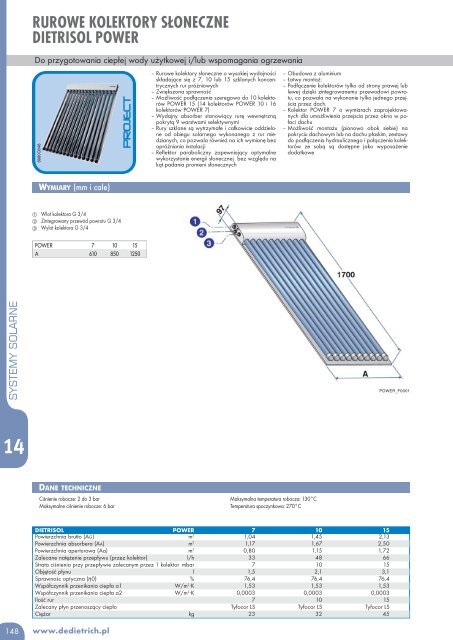

RUROWE KOLEKTORY SŁONECZNE
DIETRISOL POWER
Do przygotowania ciepłej wody użytkowej i/lub wspomagania ogrzewania
8980Q048
PROJECT
– Rurowe kolektory słoneczne o wysokiej wydajności
składające się z 7, 10 lub 15 szklanych koncentrycznych
rur próżniowych
– Zwiększona sprawność
– Możliwość podłączenia szeregowo do 10 kolektorów
POWER 15 (14 kolektorów POWER 10 i 16
kolektorów POWER 7)
– Wydajny absorber stanowiący rurę wewnętrzną
pokrytą 9 warstwami selektywnymi
– Rury szklane są wytrzymałe i całkowicie oddzielone
od obiegu solarnego wykonanego z rur miedzianych,
co pozwala również na ich wymianę bez
opróżniania instalacji
– Reflektor paraboliczny zapewniający optymalne
wykorzystanie energii słonecznej bez względu na
kąt padania promieni słonecznych
– Obudowa z aluminium
– Łatwy montaż:
– Podłączenie kolektorów tylko od strony prawej lub
lewej dzięki zintegrowanemu przewodowi powrotu,
co pozwala na wykonanie tylko jednego przejścia
przez dach.
– Kolektor POWER 7 o wymiarach zaprojektowanych
dla umożliwienia przejscia przez okno w połaci
dachu
– Możliwość montażu (pionowo obok siebie) na
pokryciu dachowym lub na dachu płaskim, zestawy
do podłączenia hydraulicznego i połączenia kolektorów
ze sobą są dostępne jako wyposażenie
dodatkowe
WYMIARY (mm i cale)
1 Wlot kolektora G 3/4
2 Zintegrowany przewód powrotu G 3/4
3 Wylot kolektora G 3/4
SYSTEMY SOLARNE
POWER_F0001
14
DANE TECHNICZNE
Ciśnienie robocze: 2 do 3 bar
Maksymalne ciśnienie robocze: 6 bar
Maksymalna temperatura robocza: 130°C
Temperatura spoczynkowa: 270°C
DIETRISOL POWER 7 10 15
Powierzchnia brutto (AG) m 2 1,04 1,45 2,13
Powierzchnia absorbera (AA) m 2 1,17 1,67 2,50
Powierzchnia aperturowa (Aa) m 2 0,80 1,15 1,72
Zalecane natężenie przepływu (przez kolektor) l/h 33 48 66
Strata ciśnienia przy przepływie zalecanym przez 1 kolektor mbar 7 10 15
Objętość płynu l 1,5 2,1 3,1
Sprawnośc optyczna (h0) % 76,4 76,4 76,4
Współczynnik przenikania ciepła a1 W/m 2. K 1,53 1,53 1,53
Współczynnik przenikania ciepła a2 W/m 2. K 0,0003 0,0003 0,0003
Ilość rur 7 10 15
Zalecany płyn przenoszący ciepło Tyfocor LS Tyfocor LS Tyfocor LS
Ciężar kg 23 32 45
148 www.dedietrich.pl

WYKAZ PAKIETÓW
RUROWYCH KOLEKTORÓW SŁONECZNYCH
KOLEKTORY POWER 10 i POWER 15
WYSZCZEGÓLNIENIE
PAKIET
Powierzchnia wlotowa kolektorów w m 2
1,7 2,3 2,9 3,4 4,0 5,2 6,4 8,0 10,3 12,0 13,8
Rurowe kolektory słoneczne
DIETRISOL POWER 10 EG390 - 2 1 - 2 - 1 1 - - -
DIETRISOL POWER 15 EG391 1 - 1 2 1 3 3 4 6 7 8
Akcesoria do podłączenia hydraulicznego
- Zestaw armatury podłączeniowej (końcówka + korek) EG391 1 1 1 1 1 1 1 1 1 1 1
- Zestaw węży + czujnik kolektora EG355 1 1 1 1 1 1 1 1 1 1 1
- Zestaw połączenia hydraulicznego między kolektorami EG393 - 1 1 1 2 2 3 4 5 6 7
Elementy do montażu na połaci dachowej lub na dachu płaskim
(montaż pionowo obok siebie)
- Zestaw profili dla
DIETRISOL POWER 10 ER31 - 2 1 - 2 - 1 1 - - -
DIETRISOL POWER 15 ER32 1 - 1 2 1 3 3 4 6 7 8
- Zestaw do mocowania kolektora na profilach EG392 1 2 2 2 3 3 4 5 6 7 8
do uzupełnienia przez:
Kotwy do montażu na dachu pokrytym:
dachówką dachówką dachówką eternitem łupkiem
zakładkową zakładkową karpiówką
(aluminum) (st. nierdz.) (st. nierdz.) (st. nierdz.) (st. nierdz.)
EG311
EG 312
EG313
EG314
EG315
EG316
EG317
EG318
EG319
EG320
4 szt.
6 szt.
(1)
(1)
1
-
-
1
-
1
-
1
2
-
2
-
1
1
-
2
2
1
1
2
-
3
lub
Zestaw śrub naprężających do montażu na dachu krytym
dachówką rzymską
6 szt.
8 szt.
EG94
EG95
1
-
1
-
1
-
1
-
-
1
-
1
2
-
1
1
-
2
-
2
2
1
lub
Wsporniki pochylone z krzyżakiem stabilizującym (do mont. na dachu płaskim)
3 wsporniki z krzyżakiem stabilizującym EG358 1 1 1 1 1 1 1 1 1 2 2
3 krzyżaki bez wspornika stabilizującego EG359 - - - - 1 1 1 2 2 2 2
(1) do wyboru w zależności od pokrycia dachowego
SYSTEMY SOLARNE
KOLEKTORY POWER 7
WYSZCZEGÓLNIENIE
PAKIET Powierzchnia wlotowa kolektorów w m 2
1,6 2,4 3,2 4,0 4,8 5,6 6,4 7,2 8,0 8,8 9,6 10,4 11,2 12,1 12,9
Rurowe kolektory słoneczne
DIETRISOL POWER 7 EG442 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Akcesoria do podłączenia hydraulicznego
- Zestaw armatury podłączeniowej (końcówka + korek) EG394 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
- Zestaw węży + czujnik kolektora EG355 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
- Zestaw połączenia hydraulicznego między kolektorami EG393 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
Elementy do montażu na dachu płaskim (montaż pion. obok siebie)
- Zestaw profili dla DIETRISOL POWER 7 ER30 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
- Zestaw do mocowania kolektora na profilach EG392 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
do uzupełnienia przez:
Kotwy do montażu na dachu pokrytym:
dachówką dachówką dachówką eternitem łupkiem
zakładkową zakładkową karpiówką
(aluminum) (st. nierdz.) (st. nierdz.) (st. nierdz.) (st. nierdz.)
EG311 EG313 EG315 EG317 EG319 4 szt. (1) - 2 1 - 2 1 - 2 1 - 2 1 - 2 1
EG 312 EG314 EG316 EG318 EG320 6 szt. (1) 1 - 1 2 1 2 3 2 3 4 3 4 5 4 5
14
lub
Zestaw śrub naprężających do montażu na dachu krytym
dachówką rzymską
(1) do wyboru w zależności od pokrycia dachowego
6 szt.
8 szt.
EG94 1 - 2 1 - - 2 2 1 - 2 1 - - 2
EG95 - 1 - 1 2 2 1 1 2 3 2 3 4 4 3
www.dedietrich.pl
149

AKCESORIA
DLA INSTALACJI SOLARNYCH ZBIORCZYCH
Akcesoria g³ówne dla instalacji solarnych zbiorczych
REGULATORY SOLARNE
PAKIET
DIEMASOL C Do regulacji instalacji solarnych z 1 lub 2 polami kolektorów oraz 1 lub 2 podgrzewaczami
solarnymi (w tym 1 może służyć do przestawienia strefy ogrzewania)
lub 1 podgrzewaczem solarnym i 1 basenem ze sterowaniem ładowania lub
EC 161
rozładowania i zmianą temperatury powrotu. Dostarczany z 4 czujnikami (TC,
TS, TP i TE).
Wyposa¿enie dodatkowe : Zestaw 2 zaworów + czujnik do regulacji instalacji
z 2 polami kolektorów wschód/zachód przy pomocy DIEMASOL
EC 432
C.
DELTASOL M Regulacja uniwersalna dla wszystkich typów instalacji solarnych z więcej niż 2
EC 159
obiegami pierwotnymi i wtórnymi i wymiennikiem płytowym
STACJE SOLARNE
8980F075
8980F169
Dla instalacji o maksymalnej powierzchni kolektorów do 20 m 2 (wysok æ
manometryczna pompy solarnej 9 m) z podgrzewaczami solarnymi i
wymiennikiem zintegrowanym lub wymiennikiem p³ytowym zewnêtrznym.
DKS 9-20
Stacje te są wyposażone we wszystkie potrzebne elementy pozwalające na optymalną
pracę instalacji solarnej: pompę solarną, zawór zwrotny klapowy,zawór bezpieczeństwa,
manometr, zbiornik odgazowania + odpowietrznik ręczny, układ
napełniania i opróżniania, termometry. Istnieje możliwość zamontowania regulatora
DIEMASOL B.
Wyposa¿enie dodatkowe: pompa solarna ST 20/11
EC 89
97930860(*)
SYSTEMY SOLARNE
14
DKC 6-30 LF
DKCS 12-150 LF
8980F170A
8980F169
(1) Stacje solarne DKC/DKCS, grupy transferowe DKCS : dostępne tylko na żądanie
Dla instalacji o powierzchni kolektorów do 50 m 2 z podgrzewaczami akumulacyjnymi
c.w.u. (stacja DKCS) lub wody grzewczej (stacje DKC)
DKC 6-30 LF (1) do 30 m 2 powierzchni kolektorów z wymiennikiem dla wody grzew -
czej
DKC 9-50 LF (1) do 50 m 2 powierzchni kolektorów z wymiennikiem dla wody grzewczej
DKCS 6-30 LF (1) do 30 m 2 powierzchni kolektorów z wymiennikiem dla c.w.u.**
DKCS 9-50 LF (1) do 50 m 2 powierzchni kolektorów z wymiennikiem dla c.w.u.**
Stacje te są wyposażone we wszystkie potrzebne elementy pozwalające na optymalną
pracę instalacji solarnej z wymiennikiem płytowym w trybie „Low Flow” (15 l/m 2 .h) dla
wersji LF i 40 l/m 2 .h dla wersji HF (regulator DIEMASOL C. zamawiać oddzielnie).
Zawierają one: wymiennik płytowy, pompy pierwotne (wysokość manometryczna 6 m lub
9 m stosownie do modelu stacji) i wtórne, zawór bezpieczeństwa, zawór zwrotny klapowy,
manometr, zbiornik odgazowania, układ napełniania i opróżniania, odpowietrznik, termometr.
Wyposa¿enie dodatkowe : pompa solarna ST 25/7 dla obiegu pierwotnego (solarnego)
(**) W przypadku wody wapiennej, należy bezwzględnie stosować zmiękczacz wody.
Dla instalacji o powierzchni kolektorów ponad 50 m 2
z magazynowaniem c.w.u.
i ogrzewaniem
DKCS 8-80 LF (1) do 80 m 2 powierzchni kolektorów
DKCS 12-150 LF (1) do 150 m 2 powierzchni kolektorów (z 2 stacjami solarnymi
w kaskadzie)
DKCS 14-230 LF (1) do 230 m 2 powierzchni kolektorów (z 3 stacjami solarnymi
w kaskadzie)
Te stacje transferowe są wyposażone we wszystkie potrzebne elementy pozwalające na
optymalną pracę instalacji solarnej z wymiennikiem płytowym w trybieniskiego przepływu
(low flow) (15 l/m 2 .h) ze zintegrowanym regulatorem DELTASOL M ustawionym fabrycznie.
Zawierają one: wymiennik płytowy, pompy pierwotne (wysokość manometryczna 8 do
14 m stosownie do modelu stacji), grupę bezpieczeństwa, zawór zwrotny klapowy, zawór
3-drogowy, przepływomierze, układ napełniania i opróżniania, osadnik, separatory powietrza
i połączenia hydrauliczne, wszystko zamontowane na aluminiowym szkielecie i
całkowicie zaizolowane.
EC 191
EC 205
EC 193
EC 194
300002010(*)
EC 151
EC 152
EC 153
* zamawiać bezpośrednio w CPR
INNE AKCESORIA
8980Q043
Naczynia wzbiorcze
- 40 litrów
- 60 litrów
- 100 litrów
- 200 litrów
- 300 litrów
EG 83
EG 84
EG 120
EG 122
EG 123
P³yny e
- Wstępnie zmieszane typu LS „wysokiej wydajnooci”, 20 litrów (-28 °C)
- Wstępnie zmieszane typu HTL, 20 litrów (-35°C)
EG 100
EG 85
8980Q039
8980F170A
154 www.dedietrich.pl

TO
POŁĄCZENIA
PODGRZEWACZ-STACJA SOLARNA
Podgrzewacze solarne ze zintegrowan¹ stacj¹ solarn¹
Podgrzewacz akumulacyjny z wytwarzaniem ciep³ej wody
u¿ytkowej z natychmiastowym poborem, do 50 l/min.
DIETRISOL QUADRO DU 750-20 CL (dla kolektorów o pow. 20 m 2 )
(opis na stronie 26)
PAKIET
-
8980F134
8980Q045
Podgrzewacze solarne pod³¹czane do stacji solarnej DKS 9-20
• podgrzewacz do wytwarzania ciep³ej wody u¿ytkowej
Podgrzewacze solarne dwufunkcyjne do wytwarzania c.w.u.
BSP 500 (dla kolektorów słonecznych o pow. 9 lub 13 m 2 )
B 800/2-2 (dla kolektorów słonecznych o pow. 13 lub 17 m 2 )
B 1000/2-2 (1) (dla kolektorów słonecznych o pow. 15 lub 20 m 2 )
EC 349
-
-
8980F274A
8980F169
(1) B 100/2-2 : dostępne tylko na żądanie
• podgrzewacz wody grzewczej
8980F055
8980F169
(1) PS 2000 i 2500 : dostępne tylko na żądanie
Podgrzewacze solarne pod³¹czane do stacji DKC(S)
Podgrzewacz akumulacyjny wody grzewczej ze zintegrowan¹
wê¿ownic¹
PS 1000-2 (dla kolektorów słonecznych o pow.15 m 2 )
PS 1500-2 (dla kolektorów słonecznych o pow. 20 m 2 )
PS 2000 (1) (dla kolektorów słonecznych o pow. 25 m 2 )
PS 2500 (1) (dla kolektorów słonecznych o pow. 30 m 2 )
(opis tych podgrzewaczy znajduje się na stronie 32)
-
-
-
-
SYSTEMY SOLARNE
8980Q032
8980F269
6802 4
1
2
6
DMCDB
8980F281
Podgrzewacz akumulacyjny z natychmiastowym wytwarzaniem
c.w.u. do 50 l/min
DIETRISOL FWS 750-50 MF
(opis na stronie 122)
Dla podłączonych kolektorów o pow. ponad 20 m 2 , przewidziano zwiększeniepojemności
buforowej: podłączyć 1 x PSB 750 na 15 m 2 dodatkowych kolektorów słonecznych,
jedną stację transferową DMCDB
PSB 750 (opis na stronie 32)
Stacja transferowa DMCDB
EC 546
EC 129
EC 169
14
8980F242
Podgrzewacze solarne pod³¹czane do stacji DKCS
Podgrzewacze B/BS/BP, BESC i BSC o 400 do 1000
litrów
8980F171
Podgrzewacze akumulacyjne c.w.u.
RSB 750 (1)
RSB 1000 (1)
RSB 1500 (1)
RSB 2000 (1)
RSB 3000 (1)
EC 125
EC 126
EC 127
EC 128
EC 136
8980F169
(1) RSB 750 do 3000: dostępne tylko na żądanie
