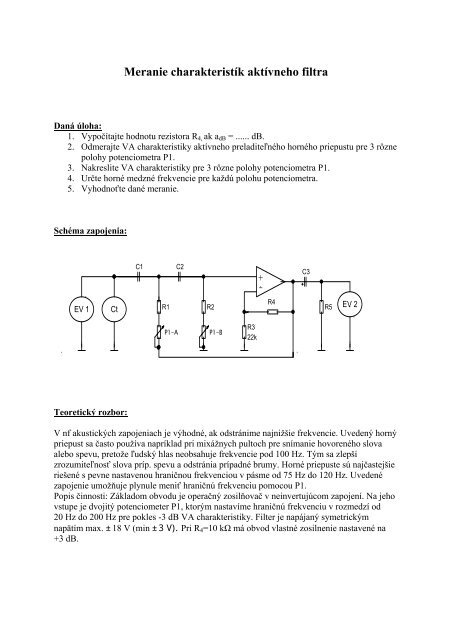

Meranie charakteristík aktívneho filtra

Meranie charakteristík aktívneho filtra
Daná úloha:
1. Vypočítajte hodnotu rezistora R 4, ak a dB = ...... dB.
2. Odmerajte VA charakteristiky aktívneho preladiteľného horného priepustu pre 3 rôzne
polohy potenciometra P1.
3. Nakreslite VA charakteristiky pre 3 rôzne polohy potenciometra P1.
4. Určte horné medzné frekvencie pre každú polohu potenciometra.
5. Vyhodnoťte dané meranie.
Schéma zapojenia:
C1
C2
+
-
C3
EV 1
Ct
R1
R2
R4
R5
EV 2
P1-A
P1-B
R3
22k
Teoretický rozbor:
V nf akustických zapojeniach je výhodné, ak odstránime najnižšie frekvencie. Uvedený horný
priepust sa často používa napríklad pri mixážnych pultoch pre snímanie hovoreného slova
alebo spevu, pretože ľudský hlas neobsahuje frekvencie pod 100 Hz. Tým sa zlepší
zrozumiteľnosť slova príp. spevu a odstránia prípadné brumy. Horné priepuste sú najčastejšie
riešené s pevne nastavenou hraničnou frekvenciou v pásme od 75 Hz do 120 Hz. Uvedené
zapojenie umožňuje plynule meniť hraničnú frekvenciu pomocou P1.
Popis činnosti: Základom obvodu je operačný zosilňovač v neinvertujúcom zapojení. Na jeho
vstupe je dvojitý potenciometer P1, ktorým nastavíme hraničnú frekvenciu v rozmedzí od
20 Hz do 200 Hz pre pokles -3 dB VA charakteristiky. Filter je napájaný symetrickým
napätím max. ±18 V (min ±3 V). Pri R 4 =10 kΩ má obvod vlastné zosilnenie nastavené na
+3 dB.

Výpočty:
Zosilnenie OZ v neinvertujúcom zapojení:
U 2 R 4
A U = ––– = 1 + ––––
U 1 R 3
U 2 ... výstupné napätie
U 1 ... vstupné napätie
a dB = 20 log A U
Tabuľky:
u 1 = ......
Č. f
m. ¯¯
1.
.
.
.
u 2
¯¯
A U
¯¯
a dB
¯¯
10.
Tabuľka je 3x: 1. pre P1 = ľavá krajná poloha
2. pre P1 = stred
3. pre P1 = pravá krajná poloha
Predpokladané priebehy:
- sú 3 (pre 3 rôzne polohy hriadeľa potenciometra P1)
