Akustické příčky Duragips
Příčky opláštěné kombinací desek
Rigidur a SDK – akustické
Dvojitá kovová konstrukce
Požární odolnost
3.39.01 MA
Kód: SK 24H
155 mm
EI 90
2.1
5
max. 625 mm
4.1 4.2
3 1.1 1.2 7 5
6
Vzduchová neprůzvučnost
R W = 62 – 63 dB
Maximální výška stěny
Část 5
H max = 4 600 mm
5
3
1.1
2.1
1.2
4.1
Hmotnost konstrukce
61 – 64 kg/m 2
7 6
2.2 4.2

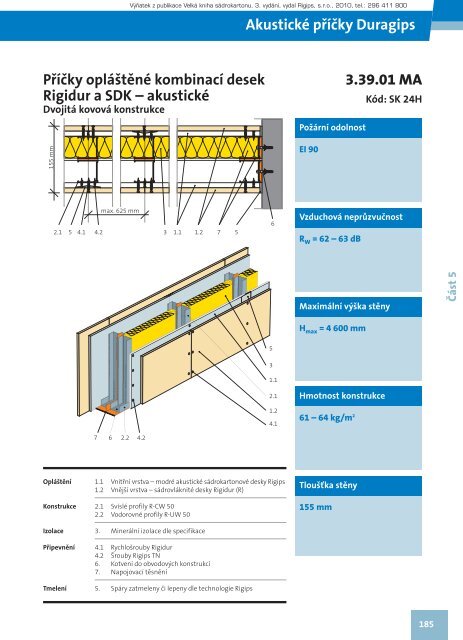

Opláštění 1.1 Vnitřní vrstva – modré akustické sádrokartonové desky Rigips
1.2 Vnější vrstva – sádrovláknité desky Rigidur (R)
Konstrukce 2.1 Svislé profily R-CW 50
2.2 Vodorovné profily R-UW 50
Tloušťka stěny
155 mm
Izolace 3. Minerální izolace dle specifikace
Připevnění 4.1 Rychlošrouby Rigidur
4.2 Šrouby Rigips TN
6. Kotvení do obvodových konstrukcí
7. Napojovací těsnění
Tmelení 5. Spáry zatmeleny či lepeny dle technologie Rigips
185
