<strong>6.</strong> <strong>Kreslení</strong> <strong>ČEPŮ</strong><br />
<strong>Kreslení</strong> <strong>výrobních</strong> <strong>výkresů</strong> <strong>čepů</strong><br />

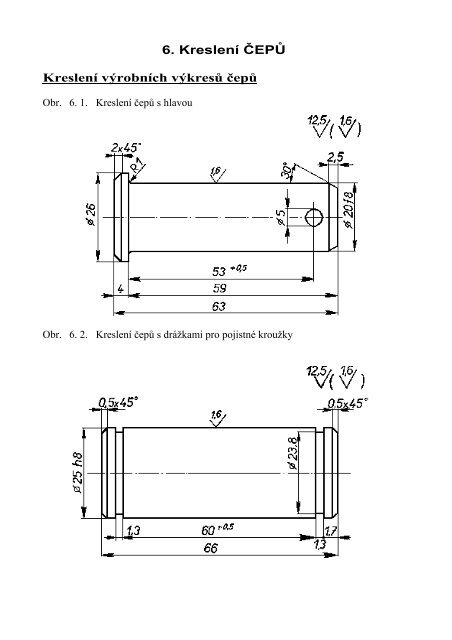

Obr. <strong>6.</strong> 1. <strong>Kreslení</strong> <strong>čepů</strong> s hlavou<br />
Obr. <strong>6.</strong> 2. <strong>Kreslení</strong> <strong>čepů</strong> s drážkami pro pojistné kroužky
Obr. <strong>6.</strong> 3. <strong>Kreslení</strong> <strong>čepů</strong> s otvory pro závlačky<br />
Axiální zajištění <strong>čepů</strong><br />
Obr. <strong>6.</strong> 4. Přídržky <strong>čepů</strong><br />
Obr. <strong>6.</strong>5. Označení přídržky s rozměrem: t = 125 mm,<br />
PŘÍDRŽKA 125 ČSN 02 2702
Obr. <strong>6.</strong> <strong>6.</strong> Pojistné kroužky pro hřídele a čepy<br />
Obr. <strong>6.</strong> 7. Označení kroužku d 1 = 40 mm<br />
KROUŽEK 40 ČSN 02 2930<br />
Obr. <strong>6.</strong> 8. Pojistné kroužky pro díry<br />
Obr. <strong>6.</strong> 9. Označení kroužku pro díru d 1 = 40 mm<br />
KROUŽEK 40 ČSN 02 2931
Obr. <strong>6.</strong> 10. Pojistné třmenové kroužky<br />
Obr. <strong>6.</strong> 11. Označení kroužku o průměru d = 5 mm, z oceli 12 071, bez úpravy<br />
povrchu<br />
KROUŽEK 5 ČSN 02 2929.00<br />
Obr. <strong>6.</strong> 12. Přiřazení závlaček a podložek k <strong>čepů</strong>m<br />
a) základní rozměry závlačky
) základní rozměry čepu závlačky a podložky<br />
Obr. <strong>6.</strong>13. Označení závlačky o jmenovitém průměru d o = 5 mm, s délkou l = 50<br />
mm, z oceli 11 373, bez úpravy povrchu<br />
ZÁVLAČKA 5 x 50 ČSN 02 1781.00<br />
Obr. <strong>6.</strong> 14. Příklad kreslení sestavy páky na čepu, zajištěné podložkou a závlačkou
Normalizované čepy<br />
Obr. <strong>6.</strong> 15. Čepy s mezními úchylkami průměru h8<br />
Obr. <strong>6.</strong> 1<strong>6.</strong> Označení čepu o průměru d = 16 mm, l = 50 mm, z oceli 11 500, bez<br />
úpravy povrchu<br />
ČEP 16 x 50 ČSN 02 2102.10<br />
Obr. <strong>6.</strong> 17. Čepy s mezními úchylkami průměru h8, f8, s dírou pro závlačku a<br />
sraženou hranou<br />
Obr. <strong>6.</strong> 18. Označení čepu o průměru d = 16 mm, l = 50 mm, l 1 = 40 mm z oceli 11<br />
500, chromovaného<br />
ČEP 16 x 50 x 40 ČSN 02 2107.18
Obr. <strong>6.</strong> 19. Čepy s mezními úchylkami průměru h8, f8, s dírou pro závlačku a<br />
kulovým zakončením<br />
Obr.<br />
<strong>6.</strong> 20. Označení čepu o průměru d = 16 mm, l = 50 mm, l 1 = 40 mm<br />
z oceli 11 500, chromovaného<br />
ČEP 16 x 50 x 40 ČSN 02 2108.18<br />
Obr. <strong>6.</strong> 21. Čepy s hlavou s mezními úchylkami průměru h11<br />
Obr. <strong>6.</strong> 22. Označení čepu o průměru d = 16 mm, l = 50 mm,<br />
z oceli 11 500, bez úpravy povrchu<br />
ČEP 16 x 50 ČSN 02 2109.10
Obr. <strong>6.</strong> 23. Čepy s hlavou s mezními úchylkami průměru h11, s dírou pro závlačku<br />
Obr. <strong>6.</strong> 24. Označení čepu o průměru d = 16 mm, l = 50 mm, l 1 = 40 mm<br />
z oceli 11 500, bez úpravy povrchu<br />
ČEP 16 x 50 x 40 ČSN 02 2111.10<br />
Obr. <strong>6.</strong> 25. Příklad kreslení nenormalizovaného čepu s hlavou
