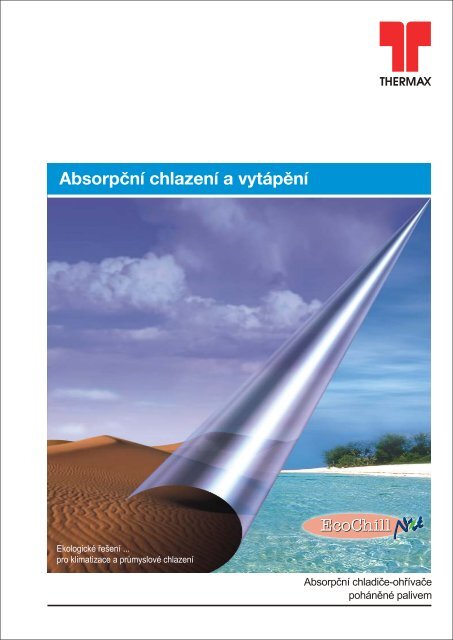

Absorpční chlazení a vytápění
Ekologické řešení ...
pro klimatizace a průmyslové chlazení
Absorpční chladiče-ohřívače
poháněné palivem

Naším posláním je
zlepšovat vaše podnikání
Firma Thermax nabízí služby, produkty
a řešení v oblasti energetiky
a životního prostředí pro
průmyslová a komerční odvětví po
celém světě. Naše podnikatelská
odbornost zahrnuje ohřívání,
chlazení, recyklaci odpadního
tepla, podnikové elektrárny, úpravu
a recyklaci vody, kontrolu
znečištění vzduchu, nakládání s
odpady a funkční chemikálie.
Úspora energie,
ochrana životního prostředí
Firma THERMAX přináší
zákazníkům obohacené zkušenosti
z průmyslových aplikací a
odbornost prostřednictvím technologické
spolupráce a strategického
partnerství.
Firma THERMAX má centrálu v zá
-padoindickém městě Pune.
Vytvoři-la mezinárodní síť prodeje a
služeb, která pokrývá jihovýchodní
Asii, Střední Východ, Afriku, Rusko,
Velkou Británii a USA. Má plně
zavedený systém ISO 9001 : 2000 a
výrobní nastavení s akreditací ISO
14000.
THERMAX je firma poháněná technologií a pohybuje se v klíčových
odvětvích energetiky a životního prostředí více než 4 desetiletí a jako
svůj podnikatelský cíl si vytyčila „Šetření energií a ochranu životního
prostředí“. Firma THERMAX se stala jedničkou v oblasti poskytování
komplexních řešení pro průmysl.
Divize chlazení a ohřevu –
SBU chlazení
Chladicí jednotka divize C&H nabízí
profesionální řešení v oblasti
pro-cesního chlazení a
klimatizací pro průmyslové i
komerční aplikace. Dodáváme i
řešení navržená na míru dle
požadavků zákazníka.
Technologie absorpce par firmy
THERMAX využívají klienti pracu
-jící v oboru farmacie, chemie,
průmyslových hnojiv, klienti z textilního,
petrochemického a automobilového
průmyslu, a našly využití i
v hotelech, kinosálech, nákupních
komplexech kancelářských budovách
po celém světě.
Výrobní schopnosti firmy THERMAX jsou potvrzeny skutečností, že v
průběhu let firma THERMAX nainstalovala spoustu chladičů ve význam
-ných zemích, jako je USA, Německo, Španělsko, Velká Británie, Itálie,
Střední Východ, jihovýchodní Asie, přičemž tyto produkty vyhovují příslušným
místním standardům, jako jsou ETL, CE, TUV, DNV, ASME,
apod. Dnes firma THERMAX obchoduje s absorpčními chladiči par ve
všech významných zemích světa. THERMAX Inc. v USA, THERMAX Eu
-rope Ltd. ve Velké Británii, THERMAX do Brasil v Sao Paulu a THER-
MAX Hong Kong Ltd. jsou plně vlastněné pobočky firmy THERMAX.
My, ve firmě THERMAX věříme v efektivní a vstřícné služby našim
klientům a dáváme to najevo našim způsobem podnikání – poskytujeme
optimální a kvalitní řešení, abychom zajistili spokojenost zákazníka.
Firma THERMAX má celosvětovou prodejní, servisní a distribuční síť
poboček, aby dokázala splnit potřeby svých cenných zákazníků.

Technologická špička
Naše klíčová odpovědnost
My ve společnosti THERMAX podporujeme inovace a vývoj na všech pracovních úrovních, což výrazně přispělo
k růstu funkčních a výkonnostních parametrů naší technologie a produktů. Speciální skupina pro výzkum a vývoj
dosáhla v průběhu let působivých výsledků v oblasti technologie absorpčního chlazení. Řada absorpčních
chladičů horké vody Cogenie obdržely ve Velké Británii prestižní ocenění „Energetický produkt roku“. Naše
řada multienergeticky poháněných absorpčních chladičů Trigenie získala první cenu „Bry Air Awards for
Excellence in HVAC & R 2006“ v kategorii Nejpokrokovější design produktu.
Produkty navržené firmou THERMAX přinesly spokojenost mnoha zákazníkům v Indii a po celém světě, včetně
evropského a severoamerického trhu. Absorpční chladiče firmy THERMAX si vybraly některé z neprestižnějších
světových firem Mercedes – Německo, Bosch – Německo, Astra Zeneca – Velká Británie, Henry Ford
Museum – USA, State University of New York, BBC – Velká Británie a další.

Funkce a výhody
Řada
představuje největší výhodu ve funkci absorpčního chladiče-ohřívače. Starší
generace absorpčního chladiče-ohřívače nabízela výrazné výhody ve srovnání s konvenčními
kompresními stroji a dosáhla skutečně globálního rozšíření. Tato nová generace absorpčních
chladičů-ohřívačů nabízí ještě lepší úspornost, je šetrnější k životnímu prostředí a poskytuje
spoustu dalších výhod pro další obohacování a rozšiřování jejich použití.
C h l a d i č
Kapacita
je k dispozici v provedení 75 – 1150
Nominal USRT ( 265 kW – 4025 kW ) a umožňuje
dosažení teploty chlazené vody až 3,5 °C (38,3°F).
Schopnost využití více paliv
může využívat různé typy kapalných a
plynných paliv, jako např. lehký olej, SKO (kvalitní
kerosinový olej), zemní plyn, CNG, LPG a další plynná
paliva.
Robustní a spolehlivá konstrukce generátoru
je opatřen silným generátorem navrženým
pro zpracování plynných nebo lehkých kapalných paliv.
Automatické odkrystalizování
Odkalování online
jsou dodávány s unikátním
automatickým dekrystalizačním okruhem, který
zabraňuje výskytu krystalů.
Odkalovací jednotka namontovaná z výroby a
otestovaná je tvořena odkalovacím čerpadlem poháněným
elektrickým motorem, zásobní nádrží a
nezbytným potrubím a ventily. Jakékoliv nekondenzovatelné
plyny vytvořené chladičem-ohřívačem
během provozu jsou průběžně odváděny do zásobní
nádrže, čímž udržují v plášti mírný podtlak.
Monoblokové hořáky
využívá monoblokové hořáky modulačního
typu. Plynové hořáky jsou dodávány se
standardní plynovou soupravou.
Přechodové potrubí
Přechodové potrubí je montováno při výrobě, což
eliminuje práci na místě instalace nebo v dílně a zajišťuje
tedy vysokou kvalitu práce.

Gravitační systém plnění
využívá gravitačního plnění. Jde tedy
o superrozstřikovací systém pro rozstřikování
chladiva nebo absorbentu bez tlakování. Bylo
eliminováno použití trysek, které se ucpávají,
praskají a mají problém i s opotřebením.
Trysky s bočním výstupem
Absorpční, odpařovací a kondenzační ohřívače jsou
dodávány s bočními tryskami, které usnadňují
údržbu a snižují prostoje. Absorpční a kondenzační
ohřívače jsou sklopného typu, což zajišťuje snadný
přístup k trubkovému svazku a odstraňuje potřebu
zvláštních opatření pro zvedání.
Ovládací panel na bázi PLC
jsou opatřeny ovládacím panelem na
bázi PLC se čtyřřádkovým displejem, rozhraním
přátelským k uživateli a systémem zapisování dat.
Izolační ventily pro čerpadla
Čerpadla jsou opatřena izolačními ventily, které usnadňují
údržbu připojeného čerpadla bez narušení
podtlaku v absorpčním chladiči-ohřívači Thermax.
Antikorozní přísady
Firma Thermax používá antikorozní přísady nové
generace, které jsou účinnější než standardně
používaný dusičnan lithný nebo chroman lithný.
O h ř í v a č
Volitelné funkce a výhody
Ovládání VFD pro výborný výkon při částečném
zatížení
Při částečném zatížení, umožňuje modulace absorpčního
čerpadla pomocí ovládání VFD optimální
tok absorbentu do vysokoteplotního generátoru. To
optimalizuje vstupní energii a vede k lepšímu výkonu
při částečném zatížení.
Pohot. režim online čerp.se zapouzdřeným mot.
Je-li to uvedeno, může firma Thermax nabídnout
řešení s pohot.režimem online a chlad. čerpadly.
Online sledování ložisek
Jako speciální volitelný prvek může společnost
Thermax nabídkou měřič TRG pro online sledování
ložisek čerpadla. Neustálým měřením vůle ložiska
prostřednictvím vířivých proudů čtení TRG proaktivně
informuje uživatele o stavu ložiska v jakémkoliv
daném okamžiku.
Speciální materiál trubkování pro odparník /
absorbér / kondenzátor
Výběr materiálu pro trubkování probíhá výhradně na
základě kvality vody, která je k dispozici na místě
instalace. Z toho důvodu může společnost Thermax
nabídnout tyto speciální materiály pro trubkování:
· CuNi (95:5) · CuNi (90:10) · CuNi (70:30) · SS - 316
L · Titan
Duální zapalovací hořáky
Pro flexibilitu při použití paliva může společnost
Thermax poskytnout hořáky, které mohou
spalovat buď plyn nebo olej.
Hořák s nízkou hladinou NO X
Jako zvláštní vlastnost může společnost Thermax
poskytnout hořák s nízkou hladinou NOx.
Standardně 90 ppm (je možno dodat i 20 ppm a
nižší).
Multisekční uspořádání pro přepravu
Pro pohodlnou přepravu a montáž absorpčního
chladiče-ohřívače lze přepravovat ve dvou nebo
více částech v závislosti na prostorových
požadavcích. To je zvláště výhodné pro
přizpůsobování systému.
Funkční test při výrobě
Po smontování lze absorpční chladič-ohřívač
samostatně testovat z hlediska jeho funkce za
podmínek specifikovaných zákazníkem.
Během funkčního testu probíhá čtení různých
parametrů (test se provádí s olejem):
• Teplota na vstupu / výstupu chlazené vody • Kapacita
• Spotřeba oleje • Teplota na vstupu / výs -
tupu chladicí vody

Ovládací prvky
Lepší spolehlivost
Zahrnuje nejmodernější programovatelný logický kontrolér, což
výrazně zvyšuje flexibilitu a spolehlivost stroje.
Zařízení pro podrobnou diagnostiku
Jsou zaznamenávány a zobrazovány informace, jako např. pojezd
chladiče-ohřívače způsobující chybu snímače, chyby týkající se
hardwaru, chyby čerpadla, apod. To napomáhá rychlejšímu a
snadnějšímu odstraňování poruch a provádění běžné údržby.
Snadná obsluha a údržba
Unikátní zobrazovací displej, měkká dotyková klávesnice a software
vyskytuje rozhraní přátelské k uživateli. Obsluha může snadno ovládat
funkce pomocí výstižných hlášení automaticky zobrazovaných na
displeji. Jakýkoliv nestandardní stav je sdělován prostřednictvím
audiovizuálního alarmu, což usnadňuje provedení nezbytných
opatření.
Pořizování a zaznamenávání dat s nastavitelným časem vzorkování
K dispozici i jako volitelná funkce
(Dálkový přístup pro chladiče)
Možnost připojení modemu
Možnost připojení PC
Možnost připojení DCS/BAS/BMS
Bezpečnost
Ochrana proti zamrznutí
• L odpojovací čerpadlo pro chladivo
• Termostat proti zamrznutí
• Spínač toku chlazené vody
• Pulzní spínač chlazené vody
Žádné tvoření krystalů
• Tepelný jistič VN generátoru
• Tepelný jistič pro nízkou teplotu
chladicí vody
Zabezpečení proti kavitaci čerpadla
• Hladinové relé absorpčního čerpadla
• Hladinové relé čerpadla pro chladivo
Alarm
• Alarm ředicího cyklu
• Alarm úplného vypnutí
Ochrana motoru
• Relé přetížení absorpčního čerpadla
• Relé přetížení čerpadla pro chladivo
• Relé přetížení odkalovacího
čerpadla

Světová technologie pro
světové lidi
Seznam zákazníků zahrnuje většinu významných průmyslových špiček,
přičemž každý má konkrétní požadavky a provozní parametry.
Hotely
Sheraton Towers, Brazílie
P T Bali Nirwana, Indonézie
Marriot, USA
Obchodní centra
BBC Studio, Velká Británie
Henry Ford Museum, USA
Bicycle Casino, USA
Vzdělávací instituce
SUNY, Albany, USA
Monash University, Austrálie
Roosevelt Magnet School, USA
Supermarkety
Mundial Super Market, Brazílie
Prezuni Super Market, Brazílie
Raleys Deptt. Stores, USA
Farmacie
Astra Zeneca, Velká Británie
Pfizer India Ltd. Boehringer, Německo
Johnson & Johnson, USA
Zdravotnická centra
Royal Free Hospital, Velká Británie
VA Medical Center, USA
Gemilli Hospital, Itálie
Refinérie a petrochem.závody
Exxon Mobil, Saudská Arábie
Saudi Formaldehyde and
Chemicals, Saudská Arábie
Reliance Industries Ltd., Indie
Gas Authority of India Ltd.
Chemikálie
Asian Paints, Indie
Eka Chemicals, Brazílie
Lyondell Equistar
Chemicals, USA
Elektronika
Bosch, Německo
Moser Baer, Indie
Temic Heilbronn, Německo
Potravinářství
Nestle, Filipíny
Cadbury, Nigérie
Chitale Dairy, Indie
Strojírenství
Daimler Chrysler, Německo
Larsen & Tubro, Indie
SKF Bearing, Indie
Medway Plastics, USA
Ocelářství
United Gulf Steel, SAE
Bhilai Steel Plant, Indie
Rourkela Steel Plant, Indie

Instalace
V roce 2000, když State University of New York (SUNY) v Albany zvažovala výměnu
svého 25 let starého jednostupňového absorbéru, nabídli jsme jim velmi efektivní řešení.
Naše dvoustupňové vysokoteplotní chladiče vyhřívané horkou vodou umožnily SUNY
docílit stejné chladicí kapacity 1500 TR (5274 kW) s polovičním tepelným vstupem. To
znamená přímé ušetření téměř 50 % nákladů na chlazenou vodu. A samozřejmě, nová
generace dvoustupňových absorbérů vykazuje ve srovnání s jednostupňovými
zařízeními vysokou spolehlivost. Díky 4 úrovním zabezpečení proti tvoření krystalů jsou
tyto jednotky ideální pro nepřetržitý provoz.
Ticho, prosím,... jsme v nemocnici
Když dojde na výběr zařízení pro nemocnici, je spolehlivost zařízení vždy prvním
kritériem. Klimatizace je pro některé části nemocnice povinným a stálým
požadavkem. V roce 2000 hrály při rozhodování ve Veterans Admin (VA), což je
lékařské zařízení na Rhode Islandu, tyto faktory důležitou roli. Pro kritické aplikace
byly v tomto zařízení nainstalovány tři dvoustupňové parní absorbéry 180 TR (633
kW). Díky tomu, že byly chladiče dodány v modulech o vhodné velikosti, proběhla
montáž snadno, ačkoliv je strojovna v podzemním podlaží.
Zvýšení kapacity bez dalších nároků na energii
Velká integrovaná indická společnost Torrent Pharma po podrobném
vyhodnocení elektrické technologie a technologie absorpce par zvolila technologii
absorpčního chladiče Thermax. S ohledem na požadavky minimální spotřeby energie
a nižší provozní náklady těchto strojů byly nainstalovány absorpční chladiče
770 NTR (2700 kW) X 3 Nos. Prochill. Pro maximální využití výhod zavedla
společnost Thermax do systému i VFD. Ušetřenou energii pak společnost Torrent
využila na zvýšení kapacity.

Bezpečnost a bezstarostnost
33.okrsek Newyorské policie: Když město New York stavělo tento nový policejní okrsek na
okraji Manhattanu, přirozenou volbou byly dva absorpční chladiče s plynovým spalováním
150 TR (527 kW). Výhodou byly nízké náklady na plyn v letním období ve srovnání s
vysokou sazbou za elektřinu. Po dvou letních sezónách je Newyorská policie spokojena s
úsporou v oblasti provozních nákladů a snadností údržby a provozování zařízení.
Síla vědomostí
Škola Roosevelt Magnet School, MA měla velké starosti s údržbou a prostoji jejich
chladičů. V roce 1999 si pro svůj kampus vybrala dva absorpční chladiče s plynovým
spalováním 180 TR (633 kW). Vedle snadnější a předem plánované údržby pak
škola ocenila i další výhodu v podobě nižších provozních nákladů.
Tepání tepla v BBC
Když špičkové světové televizní centrum BBC provedlo průzkum zaměřený
na snížení nákladů na energii a poškozování životního prostředí, rozhodlo se
pro kombinovaný systém vytápění, získávání energie a chlazení. Po pečlivém
vyhodnocení funkce produktu, shody se specifikacemi, dodací lhůty a podpory
se BBC spolu se svými konzultanty jednomyslně shodla, že kontrakt
uzavře s firmou Thermax.
Geniální nápad
Chladné a vlhké londýnské klima vyžaduje pro udržení vyšších teplot ohřev
vzduchu. Národní galerie National Portrait Gallery na Trafalgar Square zjistila, že
jejich kotle by mohly splnit požadavky na vytápění i chlazení. Rozhodli se pro
absorpční chladič Thermax 125 TR (440 kW), který využívá páru z kotle a je i
ekologický, protože pracuje bez freonů. Dnes chladiče Thermax ochlazují
nejvýznamnější tváře umístěné v galerii.

Péče o zákazníky
Divize absorpčního chlazení Thermax má globální síť, která zajišťuje
rychlou odpověď zákazníkům. Síť zahrnuje více než 100 odborně
školených servisních pracovníků pro absorpční chladiče. Můžeme
nabídnout velké zkušenosti se servisem získané za více než 15 let
provozu téměř 2500 absorpčních chladičů ve více než 40 zemích.
Servisní pracovníci Thermax jsou připraveni zajistit uživatelům to
správné řešení. Firma Thermax vyvinula specifické servisní moduly
pro různé typy uživatelů v závislosti na jejich schématu používání tak,
aby vyhovovaly našemu proaktivnímu přístupu.
Přínos pro zákazníky
Firma Thermax nabízí různé služby s přidanou hodnotou, jako např.
:
· (Dálkový přístup pro chladiče)
· Kontrakt na preventivní údržbu
· Provoz a personální obsazení (O&M)
· Lokalizované školicí programy pro zákazníky.
Globální standardy kvality
Absorpční chladiče Thermax jsou vyváženy do více než 40 zemí po celém
světě. Naše standardy kvality jsou potvrzeny skutečností, že jsme v
průběhu let nainstalovali mnoho chladičů v USA, Německu, Velké Británii,
Španělsku, Itálii, na Středním Východě a v jihovýchodní Asii, přičemž tato
zařízení splňují příslušné místní standardy – pro příklad uvádíme ISO
9001:2000, ISO 14001, ETL, CE, PED, TUV, DNV, ASME. Splňují i
požadavky kjótského protokolu a jsou v absolutní shodě s kodexem pro
Mechanizmus čistého rozvoje (CDM), který se dostává do popředí.
Kritickým parametrem při našich procesech zajišťování kvality je postup
testování, aby byla zajištěna těsnost pro vakuum. Testy zahrnují:
• Dusíkový test při tlaku 18.5 psig (1,3 kg/cm 2 g) na stranu pláště.
• Heliový rozprašovací test.
• Heliový test pláště.

Chladicí cyklus
Chladič-ohřívač s přímým spalování a dvojím efektem
VYSOKOTEPLOTNÍ
GENERÁTOR
VÝFUK.PLYN
KONDENZÁTOR
VÝSTUP
CHLADICÍ VODY
VÝMĚNÍK
ODVÁDĚNÉHO
TEPLA
VÝSTUP CHLAZENÉ
VODY
VSTUP CHLAZENÉ
VODY
REF ODLUHOVACÍ
VENTIL
HOŘÁK
SOLENOID.VENTIL
ČERPADLO NA CHLADIVO
BSORPČNÍ ČERPADLO
VSTUP
CHLADICÍ VODY
ODKALOVACÍ
ČERPADLO
PŘETOKOVÁ
TRUBKA
NÍZKOTEPLOTNÍ VÝMĚNÍK
VYSOKOTEPLOTNÍ
VÝMĚNÍK
KONCENTROVANÝ ABSORBENT CHLADIVO
ZŘEDĚNÝ ABSORBENT
ODPAŘENÉ CHLADIVO PŘECHODNÝ ABSORBENT
Ohřívací cyklus
Chladič-ohřívač s přímým spalování a dvojím efektem
VYSOKOTEPLOTNÍ
GENERÁTOR VÝFUK.PLYN
KONDENZÁTOR
VÝMĚNÍK
ODPADNÍHO
TEPLA
VÝSTUP
HORKÉ VODY
VSTUP
HORKÉ VODY
REF ODLUHOVACÍ
VENTIL
HOŘÁK
SOLENOID.VENTIL
ČERPADLO NA CHLADIVO
ABSORPČNÍ ČERPADLO
ODKALOVACÍ
ČERPADLO
PŘETOKOVÁ
TRUBICE
VYSOKOTEPLOTNÍ
VÝMĚNÍK
NÍZKOTEPLOTNÍ VÝMĚNÍK
KONCENTROVANÝ ABSORBENT CHLADIVO
ZŘEDĚNÝ ABSORBENT
ODPAŘENÉ CHLADIVO PŘECHODOVÝ ABSORBENT

Absorpce poháněná
palivem
PROCESNÍ A INSTALAČNÍ SCHÉMA SYSTÉMU
CHLAD,VĚŽ
DOPLŇ.
VODA
ODLUHOVÁNÍ
VÝSTUP CHLADICÍ VODY
DO KOMÍNA
OLEJ ZE ZÁSOBNÍ NÁDRŽE
Spalování lehkého oleje
VÝSTUP CHLAZENÉ/OHŘÍVACÍ VODY
VSTUP CHLAZENÉ/OHŘÍVACÍ VODY
SERVISNÍ
NÁDRŽ
L E G E N D A
PŘÍMÝ VENTIL (OTEVŘ.)
PŘÍMÝ VENTIL (ZAVŘ.)
VZDUCH.VEDENÍ Z HL.
CHLAD.VODA
OHŘÍVAČ-CHLADIČ S ABSORPCÍ PAR
SPALOVÁNÍ OLEJE
KULOVÝ VENTIL (OTEVŘ.)
KULOVÝ VENTIL (ZAVŘ.)
NEVRATNÝ VENTIL
KOHOUT
PLYN.REGULÁTOR
TŘÍCEST. VENTIL
NÁDRŽE
VSTUP
ZÁSOBNÍ
NÁDRŽ
ŠKRTICÍ VENTIL (OTEVŘ.)
ŠKRTICÍ VENTIL (ZAVŘ.)
SÍTKO „Y“
Pro referenci
ČERPADLA PRO CHLAD.VODU
(1 PRACUJE + 1 POHOTOVOST)
OLEJOVÉ ČERPADLO
RUČNÍ OLEJOVÝ VENTIL
REGULÁTOR
SOLENOID.VENTIL
Spalování plynu
RYCHLÝ VENTIL
MONOBLOKOVÝ HOŘÁK
CHLAD,VĚŽ
DOPLŇ.
VODA
ODLUHOVÁNÍ
VÝSTUP CHLADICÍ VODY
DO KOMÍNA
FILTR 40 MECH
ELEKTRICKÝ OHŘÍVAČ
TERMOSTAT
REGULÁTOR
VZDUCHOVÉHO FILTRU
VÝSTUP CHLAZENÉ/OHŘÍVACÍ VODY
ODSTŘEDIVÉ ČERPADLO
MOTOR
PNEUMATICKÉ VEDENÍ
VSTUP CHLAZENÉ/OHŘÍVACÍ VODY
p TLAK
A ALARM
T TEPLOTA L HLADINA
F TOK
M VYSOKÝ
i UKAZATEL L NÍZKÝ
R ZÁZNAMOVÉ ZAŘ. S SPÍNAČ
C KONTROLÉR
ZÁLEŽITOST THERMAX
KLIENTA
OHŘÍVAČ-CHLADIČ S ABSORPCÍ PAR
SPALOVÁNÍ PLYNU
ZEMNÍ PLYN
VZDUCH.VEDENÍ
Z HL.
NÁDRŽE
CHLAD.VODA VSTUP
Pro referenci
ČERPADLA PRO CHLAD.VODU
(1 PRACUJE + 1 POHOTOVOST)

Absorpce poháněná
palivem
Číslo modelu
Jednotky
Chladicí kapacita
Průtok
Okruh chlazené Počet průchodů (odparník)
vody Ztráty třením
Průměr přípojky
Průtok
Výstupní teplota
Okruh chladicí Počet průchodů (odparník)
vody Počet průchodů (kondenzátor)
Ztráty třením
Průměr přípojky
Palivový okruh
Spotřeba plynu
Spotřeba oleje
Celkové Délka
rozměry Šířka
Výška
Max. přepravní hmotnost
Provozní hmotnost
Vůle pro odstranění trubky
Param.motoru absopr.čerpadla
Param.motoru čerpadla na chlad.
Elektrické Param.motoru odkal.čerpadla
parametry Hořák
Typ hořáku
HI / LOW (modulační hořák k dostání za žádost)
Celkový el.vstup
Napájení
415 V(±10%), 50 Hz(±5%), 3 fáze+N
Rozměr výfukového vedení
Číslo modelu
Jednotky
Chladicí kapacita
Průtok
Okruh chlazené Počet průchodů (odparník)
vody Ztráty třením
Průměr přípojky
Průtok
Výstupní teplota
Okruh chladicí Počet průchodů (odparník)
vody Počet průchodů (kondenzátor)
Ztráty třením
Průměr přípojky
Palivový okruh
Spotřeba plynu
Spotřeba oleje
Celkové Délka
rozměry Šířka
Výška
Max. přepravní hmotnost
Provozní hmotnost
Vůle pro odstranění trubky
Param.motoru absopr.čerpadla
Param.motoru čerpadla na chlad.
Param.motoru odkal.čerpadla
Elektrické
parametry
Hořák
Typ hořáku
HI / LOW (modulační hořák k dostání za žádost)
Celkový el.vstup
Napájení
415 V(±10%), 50 Hz(±5%), 3 fáze+N
Rozměr výfukového vedení
TERMINOLOGIE - G/0=plyn/olej • D=dvojitý účinek • 20, 30...=rozměr rámu • A, B, C... = č.modelu. • C=chladič-ohřívač • X=vysoké CoP • S=tepelný výměník s bočním
ramenem.
• Vstupní teplota chladicí vody = 29,4°C • Jmen.proud pro odkal.čerpadlo =1,9A a ovládací panel = 1,5A« Minimální vstupní teplota chladicí vody je 10°C
• Maximální přípustný tlak v chlazeném/chladicím vodním systému =8 kg/cm2(g) • G.C.V. pro plyn = 9650 kcal/Nm3 • G.C.V. pro olej = 10960 kcal/kg
• Všechny přípojky pro trysky vyhovují ASME B16.5, třída 150 • Okolní teplota se musí pohybovat v rozpětí 5 až 45°C • Technické specifikace jsou založeny na standardu ARI 560

Aplikace
► Chemikálie
► Výroba izolací
► Obchodní centra ► Výroba nábytku
► Vzdělávací instituty ► Hotely
► Elektronika
► Zdravotní centra
► Nemocnice
► Papír a celulóza
► Akvária
► Petrochemický průmysl
► Kancelářské budovy ► Farmacie
► Kasina
► Textilní průmysl
► Plasty
► Supermarkety
► Zařízení pro plnění
lahví
• • ••• • •• • •• • •• • •••••••••••••••••••
• • • • •• • • •• • • • • • • • • • •
• • • • ••• •• • •• • • • • • • • •
• • • • •• • • • • • • • • • • • •
• •• • ••• • • • • • • • •• • •• • • • • •
• •••• • •• • • • • • • • •
• •• •••••••••
Udržitelné řešení z hlediska
energie a životního prostředí
Divize chlazení a ohřevu
Thermax Ltd, INDIA
Thermax Inc., USA
40440 Grand River Avenue,
Novi Michigan 48375, U.S.A
Tel: 00-1-248-4743050 Mob : 714-393-1628
Fax: 00-1-248-4745790
E-mail: ssshastri@thermax-usa.com,
rnabar@thermax-usa.com
Thermax Europe Ltd, U.K.
Tel : 00-44-1582-727756 Fax : 00-44-1582-731538
E-mail : dinesh@thermax-europe.com www.thermaxeurope.com
Thermax Hong Kong Ltd
Tel : (852) 2584 6199 Fax : (852) 2584 6133
E-mail : vaishnav@thermax-china.com
www.thermax-china.com
Thermax Rus Ltd, Russia
Tel : 00-7095-935049/91 Fax : 00-7095-1347410
E-mail : thermax-moscow@concord.ru
Thermax Ltd, U.A.E.
Tel : 00-971-4-8816481 Fax : 00-971-4-8816039
E-mail : thermax@emirates.net.ae
Thermax Ltd, Saudi Arabia
Tel : 00-966-3-857-5056 Fax : 00-966-3-857-5068
Email : shafi@thermaxme.com
Thermax Ltd, Kenya
Tel : 00-254-20-4440233 Fax : 00-254-20-4451919
E-mail : milind@spenomatic.net
Thermax Ltd, Thailand
Tel : 00-66-02-381-5423 Fax : 00-66-02-381-8987
E-mail : hexaacd@bkk3.loxinfo.co.th
Thermax do Brasil
Tel : +5521-2516 9227 Fax : +5521-2516 9226
E-mail : rajesh.sinha@thermaxdobrasil.com.br
www.thermaxdobrasil.com.br
Thermax Ltd, Malaysia
Tel : 00-60-3-2166 9801 Fax : 00-60-3-2166 9802
Email : thermax@tm.net.my
Thermax Ltd, Bangladesh
Telefax : 008802-9885823 Mob : 0088011808001
E-mail : madhav@worldnetbd.net
Thermax Ltd. Srilanka
Tel : 00-9411-4407969 Fax : 00-9411-2533217
E-mail : sanjaym@dialogsl.net
www.thermaxindia.com
Podnikatelské portfolio
fy. Thermax
Dodavatel pro ČR:
Absorpční chlazení
Vzhledem k naší neustálé snaze zlepšovat kvalitu našich produktů si vyhrazujeme právo na změny
v popisu produktu a obsahu tohoto dokumentu bez předchozího oznámení.
s y n e r g y d e s i g n
GB Consulting, s.r.o., Šumavská 15, 602 00 Brno
tel.: +420 603 201 285, fax: +420 547 217 279
Distributor e-mail: info@gbconsulting.cz, / Agent
www.gbconsulting.cz
•• •••• • • • •• • •••• • • • • • • • • • • • • • • • • • •
Kontrola znečištění vzduchu
Kotle a ohřívače
Podnikové elektrárny
Chemikálie
Řešení pro vodu a odpad
