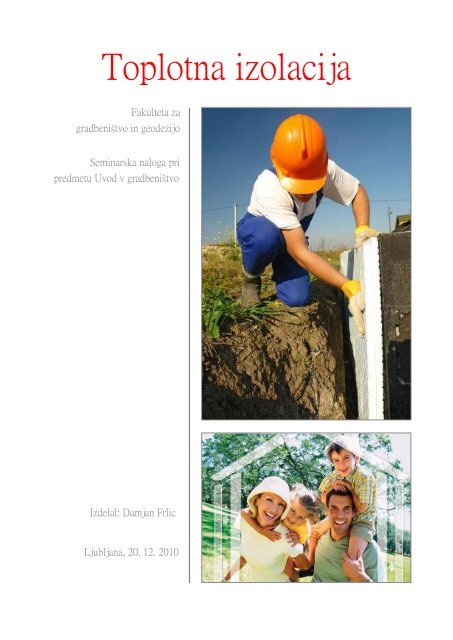

Toplotna izolacija
Fakulteta za
gradbeništvo in geodezijo
Seminarska naloga pri
predmetu Uvod v gradbeništvo
Izdelal: Damjan Frlic
Ljubljana, 20. 12. 2010

Kazalo:
Toplotna izolacija
KAZALO VSEBINE
1. Uvod …………………………………………………………………………
2
1.1. Kaj je toplotna izolacija............................................................................. 2
1.2. Toplotno-izolacijski materiali…………………………………………….. 2
1.3. Lastnosti toplotne izolacije………………………………………………. 2
2. Vrste toplotne izolacije…………………………………………………….. 3
2.1. Toplotna izolacija strehe…………………………………………………… 4
2.1.1. Izolacija nagnjenih streh…………………………………………………………………… 4
2.1.2. Izolacija ravnih streh……………………………………………………………………….. 4
2.2. Toplotna izolacija stene…………………………………………………… 5
2.3. Toplotna izolacija tal………………………………………………………. 6
2.3.1. Izolacija tal z večjimi obremenitvami…………………………………………………..….
6
2.3.2. Izolacija poda na terenu………………………………………………………………..….
6
3.3.3. Izolacija tal na neogrevanem podstrešju…………………………………………………
2.4. Zunanja toplotna izolacija…………………………………………….…
3. Zaključek…………………………………………………………………...
3.1. Pomen toplotnih izolacij…………………………………………………
Viri in literatura……………………………………………………………….
7
8
9
9
10
KAZALO SLIK
Slika 1: Prerez hiše……………………………………………………………………………………… 3
Slika 2,3: Toplotna izolacija strehe …………………………………………………………………. 4
Slika 4: Izolacija ravne strehe………………………………………………………………………… 4
Slika 5: Toplotna izolacija stene na notranji strani…………………………………………………. 5
Slika 6: Izolacija tal z večjimi obremenitvami……………………………………………………… 6
Slika 7: Izolacija poda na terenu…………………………………………………………………….. 6
Slika 8: Izolacija tal na neogrevanem podstrešju………………………………………………….. 7
Slika 9: Ekspandirani poliester………………………………………………………………………. 8
Slika 10: Mineralna volna……………………………………………………………………………. 8
Slika 11: Shematski prikaz posameznih delov fasade……………………………………………… 8
Grafikon 1: Letna poraba goriva za neizolirano in izolirano hišo…………………………….. 9
1

1. Uvod
Toplotna izolacija
1.1. KAJ JE TOPLOTNA IZOLACIJA
Toplotna izolacija pozimi preprečuje prehod toplote iz objekta navzven in poleti od zunaj
navznoter. Tako ohranja zaželeno temperaturo v prostorih.
Toplotno izolacijo vgrajujemo na ovoj stavbe.
Osnovni namen izolacije je zmanjšanje toplotnih tokov skozi gradbene konstrukcije. S tem
vplivamo na toplotne izgube, pa tudi na površinsko temperaturo na notranji površini sten in
streh
Toplotna izolacija je tako ključna tudi pri preprečevanju toplotnih mostov in pri zagotavljanju
ugodja v prostoru
1.2. TOPLOTNO- IZOLACIJSKI MATERIALI
Toplotni izolacijski materiali so lahko organskega ali anorganskega izvora. Organski so na
primer slama, pluta, celuloza, kokosova vlakna, volna in drugi materiali. Anorganskega
izvora pa sta predvsem steklena in kamena volna.
Trendi kažejo, da je v gradbeništvu pomembna tudi skrb za okolje in človeka. Tako se tudi na
področju toplotno izolacijskih materialov vključuje v gradnjo vse več ekoloških materialov.
Na tržišču se pojavljajo novi alternativni izolacijski materiali.
Dobro je, da so v gradbeništvu na voljo vedno boljše toplotne izolacije, vendar je relativno
kompleksna raba tista, ki dostikrat povzroča probleme.
1.3. LASTNOSTI TOPLOTNE IZOLACIJE
Najpomembnejša lastnost toplotno izolacijskega materiala je njegova toplotna prevodnost.
Spodnja meja toplotne prevodnosti za materiale, ki vsebujejo zrak, je enaka toplotni
prevodnosti zraka. Prevodnost merimo z enoto W/mK.
Pri omenjanju toplotnih tokov pa nas ne zanima toplotna prevodnost ampak izolativnost sloja
gradbene konstrukcije. Ta je odvisna tudi od debeline.
Pomembne lastnosti toplotne izolacije so tudi mehanske lastnosti, dimenzijska stabilnost,
odziv na ogenj in dinamična togost.
Vse te lastnosti (razen odziva na ogenj) so pri klasičnih toplotnih izolacijah povzete
vstandardno kodo lastnosti.
2

2. Vrste toplotne izolacije
Toplotna izolacija
Slika 1: Prerez hiše
Vir: http://ss1.spletnik.si/4_5/000/000/06f/e83/1208176061129942.jpg
LEGENDA:
• A – toplotna izolacija strehe
• B – toplotna izolacija stene
• C – toplotna izolacija tal
• D – zunanja toplotna izolacija - fasada
3

Toplotna izolacija
2.1. TOPLOTNA IZOLACIJA STREHE
Za dobro toplotno izolirano streho se priporoča debelina toplotne izolacije 20 cm ali več.
3.1.1. Izolacija nagnjenih streh
Na nagnjenih strehah je možno toplotno izolacijo vgraditi na tri načine:
• med špirovci,
• na špirovcih
• pod špirovci.
Toplotna izolacija med špirovci je najpogostejša, ker jo je sorazmerno enostavno izvesti.
Paziti je potrebno le, da so zadosti toplotno izolirani in tesni stiki pri zaključkih sten,
dimnikih, strešnih oknih itd.
Slika 2,3: Toplotna izolacija strehe
Vir: http://www.ambientonline.net/revija/streha/toplotne_izolacije.htm
2.1.2. Pomen izolacije ravnih streh
Prav tako kot izolacija ostalih gradbenih
konstrukcij je pomembna tudi izolacija
ravnih streh, saj so toplotne izgube skoznje
lahko zelo velike.
Z vgradnjo izolacijskih materialov iz
kamene volne, bodo te izgube in s tem
poraba energije v objektu bistveno manjše.
Slika 4: Izolacija ravne strehe
Vir: http://www.ktes.si/fdb/ravne_strehe/ravne_strehe.jpg
4

Toplotna izolacija
2.2. TOPLOTNA IZOLACIJA STENE
Starejše stavbe imajo praviloma neizolirane zunanje stene, vendar zaradi različnih vzrokov
poseg v njihovo zunanjost pogosto ni mogoč.
V takih primerih je primerna izolacija z gips ploščami na notranji strani zunanje stene. S tem
je dosežena manjša raba energije in manjše obremenjevanje okolja, zunanji videz stavbe pa
ostane enak.
Zelo pomembna v tem primeru je natančna vgradnja ustrezne parne zapore
Slika 5: Toplotna izolacija stene na notranji strani
Vir: http://www.knaufinsulation.si/sl/zakaj-izolirati-zunanjo-steno-z-notranje-strani
5

2.3. TOPLOTNA IZOLACIJA TAL
Toplotna izolacija
Vgradnja izolacijskih plošč iz kamene volne v podne konstrukcije minimizira moteč udarni
zvok ter odpravlja problem hladnih tal, saj hkrati akustično in toplotno izolira medetažne in
talne konstrukcije.
Za izolacijo tal se uporabljajo plošče TP ali TPS za večje obremenitve in pri talnem gretju,
Talno ploščo TPST za suho-montažno izvedbo brez betona in DL - dilatacijske stenske
(robne) lamele, ki preprečijo prenos udarnega zvoka po obodni konstrukciji.
2.3.1. Izolacija tal z večjimi obremenitvami
Slika 6: Izolacija tal z večjimi obremenitvami
Vir: http://www.knaufinsulation.si/sl/izolacija-tal-z-vecjimi-obremenitvami
2.3.2. Izolacija poda na terenu
V primeru izolacije tal proti terenu na osnovno AB ploščo položimo še hidroizolacijo. V tem
primeru je priporočena tudi ustrezno debelejša toplotna izolacija, saj je poleg zvočne
izolativnosti v tem primeru pomembna tudi toplotna izolativnost.
Slika 7: Izolacija poda na terenu
Vir: http://www.knaufinsulation.si/sl/izolacija-poda-na-terenu
6

Toplotna izolacija
2.3.3. Izolacija tal na neogrevanem podstrešju
Slika 8: Izolacija tal na neogrevanem podstrešju
Vir: http://www.knaufinsulation.si/sl/izolacija-poda-na-terenu
Lastnosti uporabe mineralne volne v podnih konstrukcijah
• Trajno dimenzijsko obstojen;
• odlične akustično izolativne lastnosti zaradi vlaknaste strukture materiala;
• toplotna izolativnost;
• negorljivost;
• vodoodbojnost;
• enostavna in hitra vgradnja;
• certificirano na pooblaščenem inštitutu za področje gradbenih izolacij FIW München.
7

Toplotna izolacija
2.4. ZUNANJA TOPLOTNA IZOLACIJA
Toplotne izgube skozi zunanje stene predstavljajo tudi do 40 % vseh toplotnih izgub stavbe,
zato je pomen pravilne izolacije fasade toliko večji.
Kot izolacijski material se pri kontaktnih fasadah najpogosteje uporabljata ekspandirani
poliester, kamena volna in mineralna volna.
Slika 9: Ekspandirani poliester
Slika 10: Mineralna volna
Vir: http://www.webgradnja.hr/katalog/velika/1183.jpg&t=1 Vir: http://www.google.si/imgresimgurl=http...
V fasadah se uporablja toplotno izolacijo na dva načina:
• tankoslojna, kontakta fasada (ETICS),
• prezračevana fasada.
Prvi tip je sestavljen iz več komponent, toplotna izolacija pa je le ena izmed njih.
Prezračevalna fasada pa je določena v vsakem projektu posebej.
Slika 11: Shematski prikaz posameznih delov fasade
LEGENDA:
• 1 – fasadno lepilo
• 2 – toplotno izolacijska
podloga
• 3 – osnovni omet
• 4 – armaturna mrežica
• 5 – vmesni premaz
• 6 – dekorativni omet
Vir:http://www.jub.si/svetovalnica/eksteriernapotki/toplotna-zascita/predstavitev-jubizolfasade/
8

3. Zaključek
Toplotna izolacija
2.5. POMEN TOPLOTNIH IZOLACIJ
Prednosti dodatne investicije v toplotno izolacijo so v tem, da:
• se sama toplotno izolacija ne iztroši,
• izolativnost ne pada s časom,
• ne potrebuje vzdrževanja.
Grobo pravilo velja, da lahko dosežemo 50% bolj energijsko učinkovito stavbo z le 5% višjo
začetno investicijo.
Učinek uporabe toplotno-izolacijskih materialov je najbolje razviden iz primerjave rabe
goriva, potrebnega za ogrevanje neizolirane in ustrezno izolirane hiše v eni ogrevalni sezoni.
Razvidno je, da je letni prihranek goriva z uporabo toplotno-izolacijskega materiala lahko tudi
do 2500 l kurilnega olja.
Grafikon 1: Letna poraba goriva za neizolirano in izolirano hišo
Vir: http://www.knaufinsulation.si/node/262
Primer prikazuje objekt tlorisne dimenzije 10x10 m v dveh etažah, ki ga enkrat obravnavamo
kot neizoliran objekt, drugič pa kot objekt z ustrezno izvedeno izolacijo.
9

Viri in literatura :
Toplotna izolacija
VIRI SLIK:
1. http://montazne-hise-on.net/images/fasada-1.jpg
2. http://www.bodieko.si/foto/2009/11/izolacija.jpg
3. http://ss1.spletnik.si/4_5/000/000/06f/e83/1208176061129942.jpg
4. http://www.knaufinsulation.si
5. http://www.ambientonline.net/revija/streha/toplotne_izolacije.htm
6. http://www.google.si/imgresimgurl=http...
7. http://www.webgradnja.hr/katalog/velika/1183.jpg&t=1
8. http://www.jub.si/svetovalnica/eksterier-napotki/toplotna-zascita/predstavitev-jubizolfasade/
VIRI BESEDILA:
1. http://www.knaufinsulation.si
2. http://www.ambientonline.net/revija/streha/toplotne_izolacije.htm
3. KNEZ, Friderik. 2010. Toplotna izolacija – znana neznanka. Gradbenik, oktober 2010, let.14,
št. 10, str. 12, 13
4. KNEZ, Friderik. 2010. Toplotna izolacija fasade. Gradbenik, maj 201, let. 14, št. 5, str. 8, 9, 10
10
