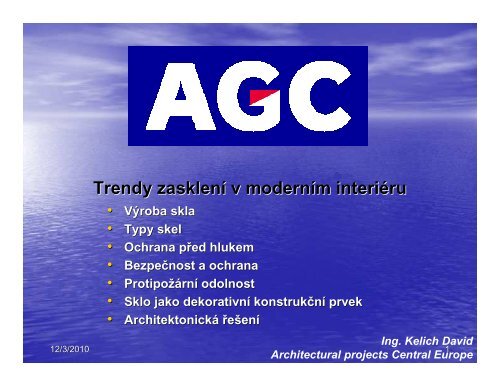

Trendy zasklení v moderním interiéru<br />
ru<br />
• Výroba skla<br />
• Typy skel<br />
• Ochrana před p<br />
hlukem<br />
• Bezpečnost a ochrana<br />
• Protipožárn<br />
rní odolnost<br />
• Sklo jako dekorativní konstrukční prvek<br />
• Architektonická řešení<br />
Ing. Kelich David<br />
Architectural projects Central Europe<br />
12/3/<strong>20</strong>10 1
Trendy zasklení v moderní architektuře<br />
• Výroba skla<br />
• Typy skel<br />
• Ochrana před p<br />
hlukem<br />
• Bezpečnost a ochrana<br />
• Protipožárn<br />
rní odolnost<br />
• Sklo jako dekorativní konstrukční prvek<br />
• Architektonická řešení<br />
12/3/<strong>20</strong>10 2
Výroba skla - vsázka<br />
• ≈ 73 % písek<br />
SiO2<br />
• ≈ 15 % Soda Na2O<br />
• ≈ 10 % Vápenec<br />
CaO<br />
• ≈ 2 % přísady<br />
→ sklo (35% střep<br />
epů)<br />
→ tavidlo<br />
→ stabilizátor<br />
tor<br />
→ odolnost, barva, , ...<br />
⇒ Sodnovápenatokřemičité sklo<br />
12/3/<strong>20</strong>10 3
12/3/<strong>20</strong>10 4
Výroba skla - vsázka<br />
písek<br />
(70 %) Přísady<br />
kmene<br />
(15 %)<br />
Stabilizační<br />
elementy<br />
(15 %)<br />
Soda<br />
vápenec<br />
Dolomit<br />
Tavící vana<br />
Barvená skla<br />
+ oxidy kovů
Výroba skla– vlastnosti skla<br />
Perfektní pružnost<br />
Bez trvalých deformací<br />
Křehké<br />
Youngův modul: : 70 000 N/mm²<br />
pevnost v ohybu 45 N/mm²<br />
pevnost v tlaku 1000 N/mm²<br />
hustota 2500 kg/m³<br />
12/3/<strong>20</strong>10 6
Trendy zasklení v moderní architektuře<br />
• Výroba skla<br />
• Typy skel<br />
• Ochrana před p<br />
hlukem<br />
• Bezpečnost a ochrana<br />
• Protipožárn<br />
rní odolnost<br />
• Sklo jako dekorativní konstrukční prvek<br />
• Architektonická řešení<br />
12/3/<strong>20</strong>10 7
Typy skel – základní produkty<br />
základní produkty :<br />
- Float<br />
- Ornamentní skla<br />
- Drátosklo<br />
- (Tvarovaná skla)<br />
- (Skleněné tvárnice)<br />
12/3/<strong>20</strong>10 8
Základní produkty - Float<br />
• Float<br />
– skla probarvená (Planibel)<br />
– skla s funkčním m povlakem (Stopsol(<br />
Stopsol,<br />
Stopray, Sunergy)<br />
– skla vrstvená (Stratobel, Stratophone)<br />
– zrcadla<br />
– matovaná skla (Matelux(<br />
Matelux)<br />
– skla s nanesenou barvou (Artlite(<br />
Artlite, Lacobel,<br />
Matelac)<br />
12/3/<strong>20</strong>10 9
Základní produkty – probarvená skla<br />
Čiré Extra-čiré Zelené Bronzové Šedé Modré<br />
12/3/<strong>20</strong>10 10
Princip použit<br />
ití nízkoemisivního<br />
skla<br />
Exteriér<br />
Interiér<br />
Standardní řešení v ČR:<br />
mezi U=1,1 až 1,4 W/m2.K<br />
12/3/<strong>20</strong>10 11
Kontrola prostupu slunečního zářenz<br />
ení<br />
• Výkon protislunečních<br />
skel dán d n selektivitou LT/SF<br />
Světelná reflexe<br />
(LR)<br />
Světelná<br />
prostupnost<br />
(LT)<br />
Odraz energie<br />
(ER)<br />
Absorpce<br />
energie<br />
(EA)<br />
Přímá<br />
energetická<br />
prostupnost<br />
(DET)<br />
Solární<br />
faktor<br />
(SF)<br />
Energie znovu<br />
vyzářená<br />
Energie znovu<br />
vyzářená<br />
12/3/<strong>20</strong>10 12
Stopsol<br />
12/3/<strong>20</strong>10 13
Sunergy<br />
12/3/<strong>20</strong>10 14
Stopray<br />
12/3/<strong>20</strong>10 15
Extračir<br />
iré sklo - Clearvision<br />
PARAMETRY<br />
RY (10mm)<br />
LINEA<br />
AZZURRA<br />
PLANIBEL<br />
CLEAR<br />
CLEAR<br />
VISION<br />
Světeln<br />
telná prostupnost<br />
85.7<br />
86.8<br />
90.9<br />
Solárn<br />
rní faktor<br />
75.2<br />
79.7<br />
89.5<br />
Index podání barev<br />
95.4<br />
97.3<br />
99.5<br />
Čirost<br />
1.1<br />
0.5<br />
0.1<br />
Planibel ClearVision je nejčiřej<br />
ejší<br />
produkt na trhu podle<br />
vizuáln<br />
lní & chemické analýzy a CE značen<br />
ení.<br />
12/3/<strong>20</strong>10 16
Základní produkty– Ornamentní skla<br />
12/3/<strong>20</strong>10 17
Základní produkty– Ornamentní skla<br />
12/3/<strong>20</strong>10 <strong>18</strong>
Základní produkty– Drátoskla<br />
12/3/<strong>20</strong>10 19
Základní produkty– Drátoskla<br />
12/3/<strong>20</strong>10 <strong>20</strong>
Trendy zasklení v moderní architektuře<br />
• Výroba skla<br />
• Typy skel<br />
• Ochrana před p<br />
hlukem<br />
• Bezpečnost a ochrana<br />
• Protipožárn<br />
rní odolnost<br />
• Sklo jako dekorativní konstrukční prvek<br />
• Architektonická řešení<br />
12/3/<strong>20</strong>10 21
Protihlukové zasklení<br />
Výrobní škála:<br />
• Izolační dvojskla Thermobel Phonibel<br />
• Vrstvené bezpečnostn<br />
nostní sklo se zvýšenou zvukovou<br />
izolací Stratophone<br />
12/3/<strong>20</strong>10 22<br />
Glaverbel Czech <strong>20</strong>05
Základní hodnoty – Zvuk<br />
Příklady na škále akustického tlaku<br />
Pa<br />
<strong>20</strong><br />
2<br />
0,2<br />
0,02<br />
0,002<br />
0,0002<br />
0,00002<br />
dB<br />
1<strong>20</strong><br />
100<br />
80<br />
60<br />
40<br />
<strong>20</strong><br />
0<br />
12/3/<strong>20</strong>10 23
Výběr r protihlukového ho zasklení<br />
Zvuková izolace fasády<br />
> 40 dB<br />
80 dB<br />
12/3/<strong>20</strong>10 24
Zvuková izolace<br />
Porovnání konstrukčních řešení fasád<br />
60<br />
50<br />
40<br />
R w<br />
[dB]<br />
30<br />
<strong>20</strong><br />
10<br />
0<br />
Masivní stěna<br />
Izolační<br />
dvojsklo<br />
Zvukově<br />
izolační<br />
dvojsklo<br />
Dvojitá fasáda<br />
12/3/<strong>20</strong>10 25
Škála akustických skel AGC<br />
50<br />
49<br />
45<br />
43<br />
43<br />
Rw (d B)<br />
40<br />
35<br />
37<br />
39<br />
36<br />
39<br />
35<br />
40<br />
30<br />
32<br />
29<br />
29<br />
25<br />
Planibel Stratobel Stratophone Phonibel Phonibel S Phonibel ST<br />
Jednoduché zasklení<br />
Izolační dvojskla<br />
12/3/<strong>20</strong>10 26
Trendy zasklení v moderní architektuře<br />
• Výroba skla<br />
• Typy skel<br />
• Ochrana před p<br />
hlukem<br />
• Bezpečnost a ochrana<br />
• Protipožárn<br />
rní odolnost<br />
• Sklo jako dekorativní konstrukční prvek<br />
• Architektonická řešení<br />
12/3/<strong>20</strong>10 27
Bezpečnostn<br />
nostní a ochranné zasklení<br />
Klasifikace konstrukcí podle norem<br />
EN 12600, EN 356 a EN 1063<br />
Sklo pro interiéry ry aža<br />
na výjimky vždy v<br />
bezpečnostn<br />
nostní<br />
Bezpečnostn<br />
nostním m sklem můžm<br />
ůže e být již základní výrobek nebo jeho<br />
zpracovaná forma:<br />
<br />
vrstvené sklo x tvrzené sklo<br />
12/3/<strong>20</strong>10 28
Bezpečnostn<br />
nostní zasklení<br />
12/3/<strong>20</strong>10 29
Bezpečnostn<br />
nostní sklo<br />
Bezpečnostn<br />
nostní sklo chránící před poraněním m osob<br />
Základní řešení: : tvrzené sklo (Restex(<br />
Restex, , Structaflex)<br />
- odolnost vůči bočnímu rázu až 5-krát vyšší než u běžného skla<br />
- v případě rozbití se sklo rozpadne na malé neostré úlomky<br />
12/3/<strong>20</strong>10 30
Výroba bezpečnostn<br />
nostního tvrzeného skla<br />
Tepelné zpracování pro bezpečnostn<br />
nostní funkci skla<br />
popř. . odolnost vůčv<br />
ůči i termáln<br />
lnímu<br />
šoku (EN 12150)<br />
Pec<br />
Chlazení vzduchem<br />
preprocessing<br />
650°C 650°C 60°C<br />
+ + + + + + + + + + Tlak<br />
- - - - - - - - - - - -<br />
Tah<br />
+ + + + + + + + + +<br />
Tlak<br />
12/3/<strong>20</strong>10 31
Bezpečnostn<br />
nostní sklo<br />
Bezpečnostní sklo chránící před poraněním osob<br />
Další<br />
řešení: vrstvené sklo Stratobel<br />
- úlomky skla při rozbití zůstavají přichycené na PVB folii<br />
Sklo<br />
PVB<br />
12/3/<strong>20</strong>10 32
Bezpečnostn<br />
nostní sklo<br />
Bezpečnostní sklo chránící před propadnutím<br />
Minimální složení skla 33.2<br />
Sklo<br />
PVB<br />
12/3/<strong>20</strong>10 33
Bezpečnostn<br />
nostní skla – Standardy a testy:<br />
kyvadlový test<br />
EN 12600 – Odolnost proti pádu osoby<br />
STRATOBEL / STRATOPHONE<br />
1B1 33.2 44.2<br />
2B2 33.1 44.1<br />
3B3 (drátosklo)<br />
Poznámka: kalené sklo se netestuje.<br />
12/3/<strong>20</strong>10 34
Normy a testy<br />
EN 12600 – Kyvadlová zkouška<br />
12/3/<strong>20</strong>10 35
Bezpečnostn<br />
nostní skla – Standardy a testy:<br />
ocelová koule<br />
EN 356 – Ochrana proti<br />
manuálnímu vloupání:<br />
Test - koule<br />
h<br />
4,1 kg<br />
Výška<br />
pádu<br />
h EN 356 Sklo<br />
1,5 m P1A 33-2<br />
3 m<br />
STRATOBEL<br />
STRATOPHONE<br />
P2A<br />
33-2<br />
44-2<br />
55-2<br />
44-3<br />
6 m P3A 33-4<br />
33-4<br />
9 m<br />
P4A<br />
44-4<br />
55-4<br />
110 cm<br />
13 cm<br />
90 cm<br />
3 x 9 m<br />
P5A<br />
44-6<br />
66-6<br />
12/3/<strong>20</strong>10 36
Bezpečnostn<br />
nostní skla – Standardy a testy:<br />
sekera<br />
EN 356 – Ochrana proti manuálnímu vloupání:<br />
Test se sekerou<br />
900 mm<br />
1100 mm<br />
Počet<br />
úderů<br />
31<br />
51<br />
71<br />
EN 356 Sklo<br />
P6B<br />
P7B<br />
P8B<br />
502-2<br />
502-1<br />
802-2<br />
603-1<br />
303-1<br />
304-6<br />
803-5<br />
504-4<br />
12/3/<strong>20</strong>10 37
Trendy zasklení v moderní architektuře<br />
• Výroba skla<br />
• Typy skel<br />
• Ochrana před p<br />
hlukem<br />
• Bezpečnost a ochrana<br />
• Protipožárn<br />
rní odolnost<br />
• Sklo jako dekorativní konstrukční prvek<br />
• Architektonická řešení<br />
12/3/<strong>20</strong>10 38
Standardy a testy<br />
Odolnost proti požáru je měřena v laboratořích a<br />
odpovídá těmto standardům :<br />
EN 1363 – Test odolnosti proti ohni<br />
EN 1364 – Test odolnosti proti ohni<br />
nenosných prvků
Standardy a testy<br />
12/3/<strong>20</strong>10 40
Standardy a testy<br />
Klasifikace protipožárních skel :<br />
EN 13501-2 (EN 357)<br />
E: Integrita<br />
W: Redukce radiace<br />
I: Tepelná izolace<br />
12/3/<strong>20</strong>10 41
<strong>20</strong>0 CM<br />
E<br />
50 CM<br />
E W<br />
10 CM<br />
E I<br />
12/3/<strong>20</strong>10 42
Druhy protipožárn<br />
rních skel<br />
Lepené sklo s nabobtnávající mezivrstvou : princip<br />
12/3/<strong>20</strong>10 43
Trendy zasklení v moderní architektuře<br />
• Výroba skla<br />
• Typy skel<br />
• Ochrana před p<br />
hlukem<br />
• Bezpečnost a ochrana<br />
• Protipožárn<br />
rní odolnost<br />
• Sklo jako dekorativní konstrukční prvek<br />
• Architektonická řešení<br />
12/3/<strong>20</strong>10 44
Structura Vision G<br />
12/3/<strong>20</strong>10 45
Sklo jako dekorativní konstrukční prvek<br />
Structura DUO<br />
12/3/<strong>20</strong>10 46
Structura support<br />
12/3/<strong>20</strong>10 47
Structura support<br />
12/3/<strong>20</strong>10 48
12/3/<strong>20</strong>10<br />
49
Zábradelní aplikace<br />
12/3/<strong>20</strong>10 50
Zábradelní aplikace Balustra P<br />
12/3/<strong>20</strong>10 51
Izolační panely - Thermobel VIP<br />
Použití: parapetní části fasády<br />
Tloušťka: <strong>20</strong> mm<br />
Součinitel prostupu tepla U = 0,3 W/(m 2 K)<br />
12/3/<strong>20</strong>10<br />
52
Extra čirá skla<br />
12/3/<strong>20</strong>10 53
Antibakteriáln<br />
lní skla<br />
12/3/<strong>20</strong>10 54
Sklo + LED<br />
Glassiled<br />
<br />
<br />
<br />
police<br />
příčky<br />
fasády<br />
Glasstronics<br />
OLED<br />
akustické sklo<br />
12/3/<strong>20</strong>10<br />
55
Řešení pro solárn<br />
rní systémy<br />
Crystalline<br />
Solar Photovoltaics<br />
CIGS Si / CdTe<br />
Solar Thermal<br />
Concentrating Solar<br />
Power (CSP)<br />
12/3/<strong>20</strong>10 56
Řešení pro solárn<br />
rní systémy<br />
12/3/<strong>20</strong>10 57
Řízení opto-energetických vlastností<br />
skla<br />
12/3/<strong>20</strong>10 58
Smart Glass<br />
12/3/<strong>20</strong>10 <strong>59</strong>
Interierov<br />
ová řešení<br />
12/3/<strong>20</strong>10 60
Trendy zasklení v moderní architektuře<br />
• Výroba skla<br />
• Typy skel<br />
• Ochrana před p<br />
hlukem<br />
• Bezpečnost a ochrana<br />
• Protipožárn<br />
rní odolnost<br />
• Sklo jako dekorativní konstrukční prvek<br />
• Architektonická řešení<br />
12/3/<strong>20</strong>10 61
International Building Projects<br />
12/3/<strong>20</strong>10 62
Building:<br />
Architect:<br />
Glass type:<br />
JG Building<br />
Hassan Sinan (Sinan<br />
Architects)<br />
Stopsol Classic clear<br />
and Classic bronze 6 mm<br />
12/3/<strong>20</strong>10 63
Building:<br />
Architect:<br />
Glass type:<br />
CMA Project<br />
Zaha Hadid<br />
Stopray Safir 10mm (+stratophone<br />
inside)<br />
Façade:<br />
ade: Planibel Grey 10mm, stratophone,<br />
TopN+<br />
12/3/<strong>20</strong>10 64
Building:<br />
Architect:<br />
Glass type:<br />
Auditorio Palacio de Congresos<br />
Principe Felipe de Oviedo<br />
Santiago Calatrava<br />
<strong>20</strong>.000 M2 STOPRAY CRISTAL 8 mm<br />
12/3/<strong>20</strong>10 65
Building:<br />
Architect:<br />
Glass type:<br />
Frankfurt Hoch Vier<br />
Fuksas<br />
11.000 m² m spectacular roof with tempered<br />
triangles in Stopray Vision 50T in 10mm -<br />
Tempered Stopray Vision 50T in 8mm.<br />
3.000 m² m vertical facade with parallelograms,<br />
5 m diagonal size.<br />
12/3/<strong>20</strong>10 66
Building:<br />
Architect:<br />
Glass type:<br />
Frankfurt Hoch Vier<br />
Fuksas<br />
11.000 m² m spectacular roof with tempered<br />
triangles in Stopray Vision 50T in 10mm -<br />
Tempered Stopray Vision 50T in 8mm.<br />
3.000 m² m vertical facade with parallelograms,<br />
5 m diagonal size.<br />
12/3/<strong>20</strong>10 67
Building:<br />
Architect:<br />
Glass type:<br />
Strizkov Metro Station<br />
Patrik Kotas<br />
Stopray Galaxy Structaflex, Stratobel<br />
Structaflex, Planibel Azur et Planibel<br />
Clear<br />
12/3/<strong>20</strong>10 68
Building: Plot 2 and Plat 6<br />
Architects: Foster & partners<br />
Glass type:<br />
Stopray Safir and Stopray Titanium<br />
12/3/<strong>20</strong>10<br />
69
Building:<br />
Glass type:<br />
Kindergarten<br />
Stratobel Colour<br />
12/3/<strong>20</strong>10<br />
70
Building: Capital City (MIBC "Moscow City", Plot 9)<br />
Architect:<br />
NBBJ<br />
Glass type:<br />
Stopsol Supersilver Clear 100 000 sq.m<br />
Energy N 100 000 sq. m<br />
12/3/<strong>20</strong>10 71
WWW.YOURGLASS.COM<br />
12/3/<strong>20</strong>10 72
Change language
