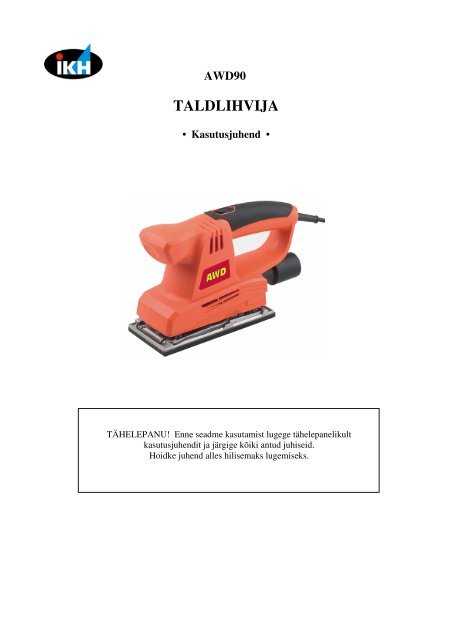

AWD90<strong>TALDLIHVIJA</strong>• Kasutusjuhend •TÄHELEPANU! Enne seadme kasutamist lugege tähelepanelikultkasutusjuhendit ja järgige kõiki antud juhiseid.Hoidke juhend alles hilisemaks lugemiseks.


13. Ärge painutage end liiga. Hoidke kogu aeg jalgade õiget asendit ning keha tasakaalu.14. Hooldage masinat. Parima ja ohutuima soorituse saavutamiseks hoidke tööriistad teravate japuhastena. Hooldusel ja varuosade vahetamisel järgige juhiseid. Kontrollige periooditi masinajuhet – kui see on kahjustada saanud, peab need parandama volitatud teeninduskoht. Kontrolligeregulaarselt pikendusjuhtmeid - kui need on kahjustada saanud, siis vahetage. Hoidkekäepidemed kuivad, puhtad ning õli- ja rasvavabad.15. Ühendage seade alati lahti kui Te seda ei kasuta, enne hooldust ning tarvikute vahetamist.16. Vältige masina iseeneslikku käivitumist. Ärge kandke pistikusse ühendatud seadet nii, et Teiesõrm on lülitil. Tagage, et lüliti oleks seadme pistikusseühendamisel välja lülitatud.17. Pikendusjuhet tuleks kasutada ainult äärmisel vajadusel. Sellisel juhul kontrollige, etpikendusjuhe ja pistik sobivad tööriista juhtme ja pistiku tüübiga, suurusega, kujuga ning muudenäitajatega, ning et pikendusjuhe oleks korralikult pistikus ning heas seisukorras. Ärge kasutagepikendusjuhet mille diameeter on väiksem kui 2,5 mm 2 või mis on pikem kui 20 m, vastaseljuhul võib masina mootor kahjustada saada.18. Seadme kasutamisel välistingimustes kasutage ainult õuetingimustele vastavat pikendusjuhet.Kontrollige, et pikendusjuhtmel oleksid õues kasutamist lubavad märgid.19. Olge valvas, pange tähele, mida Te teete ning hoidke seadme kasutamisel kainet mõistust. Ärgekasutage masinat kui Te olete väsinud, haige või alkoholi, narkootikumide, ravimite või muudesarnaste ainete mõju all, mis võivad mõjutada Teie võimet masinat ohutult käsitseda.20. Kontrollige, et masinal poleks kahjustusi. Kui Te märkate masinal, selle kaitsmetel või muudelosadel kahjustusi, ärge kasutage masinat enne, kui see on volitatud teeninduskeskusesparandatud. Kontrollige liikuvate osade joondust, nende ühendust, osade kahjustusi jakokkupanekut ning mistahes muid tingimusi, mis võivad masina talitlust mõjutada. Kahjustatudkohad tuleks korralikult parandada või asendada volitatud teeninduskeskuses, juhul kuikäesolevas kasutusjuhendis pole sätestatud teisiti. Laske defektiga lülitid vahetada volitatudteeninduskeskuses. Ärge kasutage seadet, kui sisselülitusnupp korralikult ei funktsioneeri.21. TÄHELEPANU! Kasutage ainult originaalvaruosi ja lisaseadmeid. Mistahes muude varuosadevõi lisaseadmete kasutamine peale originaali võib põhjustada isikukahju.22. Seadet tohib parandada ainult selleks volitatud teeninduskeskus kasutades selleksoriginaalvaruosi, vastasel juhul võib seade kasutajale äärmiselt ohtlik olla.SPETSIAALSED OHUTUSJUHISED1. Enne seadme ühendamist vooluvõrku veenduge, et pinge on sama kui märgitud tööriistanimeplaadile.2. Tööriista pistik peab sokliga sobima. Ärge kunagi pistikut mistahes viisil muutke. Mistaheskahtluste korral võtke ühendust kvalifitseeritud elektrikuga.3. Ülekuumenemise vältimiseks kerige toitejuhe täielikult lahti.4. Teie tööriist on varustatud topeltkaitsega, juhuks kui elektriisolatsioon üles ütleb.5. Kontrollige alati seinad, põrandad ka laed üle, et Te ei vigastaks peidetud voolujuhtmeid jatorusid.6. Peale tööriista pikka töötamist võivad välised metallosad ja lisaseadmed olla kuumad.7. Ärge sundige lihvijat; laske sel töötada normaalsel kiirusel. Kui lihvijale avaldatakse liialtsurvet tekib ülekoormus, mootor aeglustub ning tingib ebaefektiivse lihvimise ning mootor võibkahjustada saada.8. Puidu lihvimisel ühendage tööriist alati tolmu ekstraheerimise filtriga.9. Kaitske ennast ohtlike ja toksiliste tolmude vastu, kui Te lihvite pliipõhiseid värvitud pindu,puitu ja metalli. Kõik tööpiirkonnas viibivad isikud peavad kandma spetsiaalset kaitsemaski,mis kaitseb toksilise tolmu ja aurude eest, mis pliipõhise värvi lihvimisel tekivad. Lapsed jarasedad ei tohi tööpiirkonnas viibida. Ärge tööpiirkonnas sööge, jooge ega suitsetage.10. Enne lihvijaga metalli töötlemist eemaldage alati tolmu ekstraheerimise filter, sest sädemedvõivad süüdata koti sees oleva tolmu.3


11. Ärge töötage kulunud, katkiste või raskelt ummistunud liivapaberitega.12. Ärge katsuge liikuvat liivapaberit.13. Enne lihvimise alustamist kontrollige, et oleksid eemaldatud kõik võõrkehad, näiteks naelad jakruvid.14. Tööalas ei tohi kunagi olla lappe, riideid, juhtmeid, nööre ega muid sarnaseid esemeid.15. Kaitske alati enda silmi ja kõrvu ning kandke respiraatorit.4


OSAD1. Sisse/väljalülitusnupp2. Esimene käepide3. Liivapaberi klamber4. Liivapaberi klambri käepide5. Tald6. Õhu ekstraheerimisavaTÖÖTAMINE321456Seadme sisse ja välja lülitamine1. Kui olete voolujuhtme stepslisse ühendanud, lülitage lihvija sisse vajutadessisse/väljalülitusnupp asendisse “I”.2. Lihvija välja lülitamiseks vajutage sisse/väljalülitusnupp asendisse “O”.Lihvija kasutamine1. Lihvijat saab kasutada näiteks puidu, plastiku, metalli ja värvitud pindade lihvimiseks.2. Lülitage lihvija sisse, kui see asub töödeldaval esemel. Hoidke hoolikalt kogu lihvtaldalihvitaval esemel.3. Liigutage lihvijat ringjate liigutustega töödeldaval esemel, avaldades seadmele mõõdukatsurvet. ETTEVAATUST: Võimaluse korral kinnitage töödeldav ese klambritega tööpingile.- Kui töödeldav ese on peale lihvimist ikka veel kriimuline, proovige ühte alljärgnevaist:1. Võtke jämedam liivapaber ning eemaldage kriipsud ning seejärel lihvige pind peenemaliivapaberiga üle.2. Proovige soovimatud kriipsud eemaldada uue sama jämedusega liivapaberiga. Seejärelvõtke peenem liivapaber ja viimistlege töö.Liivapaberi paigaldamineHOIATUS: Enne liivapaberi paigaldamist või vahetamist kontrollige, et tööriist oleks välja lülitatudja vooluvõrgust lahti ühendatud.1. Enne liivapaberi paigaldamist eemaldage lihvtallalt mistahes tolm ja mustus.2. Velcro (konks ja silmus) liivapaberi paigaldamisel joondage paberi augud lihvtalla aukudega.3. Kinnitamiseks vajutage liivapaber lihtsalt talla külge kinni.4. Paberi eemaldamiseks tõmmake see tallalt lahti.- ETTEVAATUST: Puhastage aeg-ajalt lihvtald sinna kogunenud tolmust. Ärge laske liivapaberilenne vahetamist tervenisti ära kuluda. Nende kahe nõude eiramisel võib lihvtald kahjustadasaada ja liivapaber ei pruugi enam korralikult kinnituda.5. Võib kasutada ka tavalist liivapaberit.6. Vabastage liivapaberi hoidmisklambrid mõlemalt poolt lihvijat.7. Sisestage liivapaberi ots ühe klambri alla, kinnitage klamber. Seejärel tõmmake paber tihedaltüle talla, joondades liivapaberi augud lihvtalla aukudega, kinnitage liivapaberi teine ots teiseklambri alla.8. Liivapaber peaks tallal olema tihedalt kinni, vastasel kulub lihvtald kiiremini läbi.- HOIATUS: Ärge kasutage lihvijat kunagi ilma liivapaberita.Tolmu ekstraheerimine5


- Puitu lihvides ühendage koduse tolmuimeja imamistoru tööriista tolmu ekstraheerimisavaga,kasutades selleks vajadusel sobivat adapterit.- Tolmukott aitab lihvimisel tekkinud tolmu kiirelt ja efektiivselt eemaldada. Tolmukotikinnitamiseks sisestage see tööriista ekstraheerimisavasse.- Kahjuliku tolmu sissehingamise vältimiseks soovitame lihvijat kasutada nii, et tolmuekstraheerija on sisse lülitatud.Värvi ja laki eemaldamine- Kasutage karedat, avatud struktuuriga liivapaberit, et vältida tavalise abrasiivse pinnaummistumist.Kappide ja uste lihvimine- Mitmest tükist koosnevaid asju lihvige olenemata puidu säsi suunast ringjate liigutustega.Rahuldava tulemuse saamiseks soovitame töötada mitme liivapaberiga: jämedamast peenemani.HOOLDAMINE- Enne tööriista juures mistahes töö teostamist kontrollige, et tööriist oleks välja lülitatud javooluvõrgust lahti ühendatud.- Hoidke tööriista õhuavad alati ummistusteta ja puhastena.- Kontrollige regulaarselt, et mootori sõrestikus ega lüliti ümber poleks kogunenud tolmu egamuid kõrvalisi aineid. Kasutage kogunenud tolmu eemaldamiseks pehmet harja. Puhastamiseajal kaitske silmi kaitseprillidega.- Määrige regulaarselt kõiki liikuvaid osi.- Kui lihvija kere vajab puhastamist siis pühkige seda pehme niiske lapiga. Võite kasutada õrnapuhastusainet, kuid mitte alkoholi, bensiini või muud agressiivset ainet sisaldavat vahendit.Ärge kunagi kasutage plastist osade puhastamiseks söövitavaid aineid.- ETTEVAATUST: Tööriist ei tohi kunagi veega kokku puutuda.Üldine ülevaatus- Kontrollige regulaarselt, et kõik ühenduskruvid oleksid kõvasti kinni. Need võivad aja jooksulvibratsiooni tõttu lahti tulla.- Kui on vaja uut ühendusjuhet siis laske see vahetada volitatud teeninduskeskuses.6


CE VASTAVUSSERTIFIKAATIsojoen Konehalli OyKeskustie 26, 61850 Kauhajoki AsSoomekinnitab käesolevaga, et<strong>TALDLIHVIJA</strong>nr. AWD90vastab Masinate Direktiivis nr. 89/336/EECning selle paranduses nr. 93/68/EEC kehtestatud nõuetele.Toode vastab alljärgnevate standardite nõuetele:EN 55014-1:2000+A1+A2, EN 55014-2:1997+A1,EN 61000-3-2:2000, EN 61000-3-3:1995+A1,EN 60745-1:2003+A1, EN 60745-2-4:2003See deklaratsioon ei kehti juhtudel, kui seadme tehnilisi võimuid omadusi on tootja nõusolekuta muudetud.Kuupäev: 25.04.2007Allkiri:____________________Harri Altis - Ostujuht7
