NURGASAAG-KETASSAEPINK

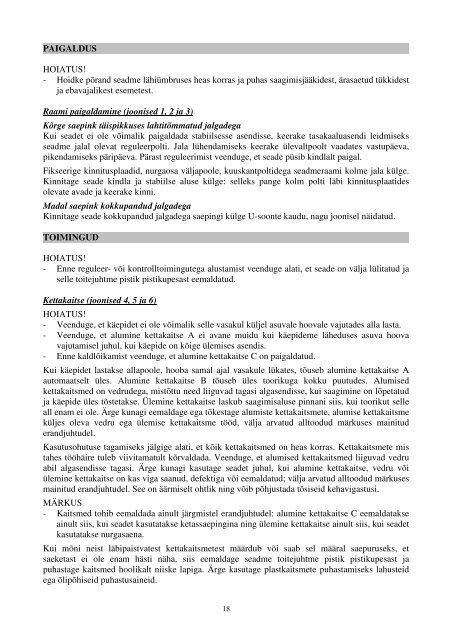

PAIGALDUSHOIATUS!- Hoidke põrand seadme lähiümbruses heas korras ja puhas saagimisjääkidest, ärasaetud tükkidestja ebavajalikest esemetest.Raami paigaldamine (joonised 1, 2 ja 3)Kõrge saepink täispikkuses lahtitõmmatud jalgadegaKui seadet ei ole võimalik paigaldada stabiilsesse asendisse, keerake tasakaaluasendi leidmiseksseadme jalal olevat reguleerpolti. Jala lühendamiseks keerake ülevaltpoolt vaadates vastupäeva,pikendamiseks päripäeva. Pärast reguleerimist veenduge, et seade püsib kindlalt paigal.Fikseerige kinnitusplaadid, nurgaosa väljapoole, kuuskantpoltidega seadmeraami kolme jala külge.Kinnitage seade kindla ja stabiilse aluse külge: selleks pange kolm polti läbi kinnitusplaatidesolevate avade ja keerake kinni.Madal saepink kokkupandud jalgadegaKinnitage seade kokkupandud jalgadega saepingi külge U-soonte kaudu, nagu joonisel näidatud.TOIMINGUDHOIATUS!- Enne reguleer- või kontrolltoimingutega alustamist veenduge alati, et seade on välja lülitatud jaselle toitejuhtme pistik pistikupesast eemaldatud.Kettakaitse (joonised 4, 5 ja 6)HOIATUS!- Veenduge, et käepidet ei ole võimalik selle vasakul küljel asuvale hoovale vajutades alla lasta.- Veenduge, et alumine kettakaitse A ei avane muidu kui käepideme läheduses asuva hoovavajutamisel juhul, kui käepide on kõige ülemises asendis.- Enne kaldlõikamist veenduge, et alumine kettakaitse C on paigaldatud.Kui käepidet lastakse allapoole, hooba samal ajal vasakule lükates, tõuseb alumine kettakaitse Aautomaatselt üles. Alumine kettakaitse B tõuseb üles toorikuga kokku puutudes. Alumisedkettakaitsmed on vedrudega, mistõttu need liiguvad tagasi algasendisse, kui saagimine on lõpetatudja käepide üles tõstetakse. Ülemine kettakaitse laskub saagimisaluse pinnani siis, kui toorikut selleall enam ei ole. Ärge kunagi eemaldage ega tõkestage alumiste kettakaitsmete, alumise kettakaitsmeküljes oleva vedru ega ülemise kettakaitsme tööd, välja arvatud alltoodud märkuses mainituderandjuhtudel.Kasutusohutuse tagamiseks jälgige alati, et kõik kettakaitsmed on heas korras. Kettakaitsmete mistahes tööhäire tuleb viivitamatult kõrvaldada. Veenduge, et alumised kettakaitsmed liiguvad vedruabil algasendisse tagasi. Ärge kunagi kasutage seadet juhul, kui alumine kettakaitse, vedru võiülemine kettakaitse on kas viga saanud, defektiga või eemaldatud; välja arvatud alltoodud märkusesmainitud erandjuhtudel. See on äärmiselt ohtlik ning võib põhjustada tõsiseid kehavigastusi.MÄRKUS- Kaitsmed tohib eemaldada ainult järgmistel erandjuhtudel: alumine kettakaitse C eemaldatakseainult siis, kui seadet kasutatakse ketassaepingina ning ülemine kettakaitse ainult siis, kui seadetkasutatakse nurgasaena.Kui mõni neist läbipaistvatest kettakaitsmetest määrdub või saab sel määral saepuruseks, etsaeketast ei ole enam hästi näha, siis eemaldage seadme toitejuhtme pistik pistikupesast japuhastage kaitsmed hoolikalt niiske lapiga. Ärge kasutage plastkaitsmete puhastamiseks lahusteidega õlipõhiseid puhastusaineid.18
