NURGASAAG-KETASSAEPINK

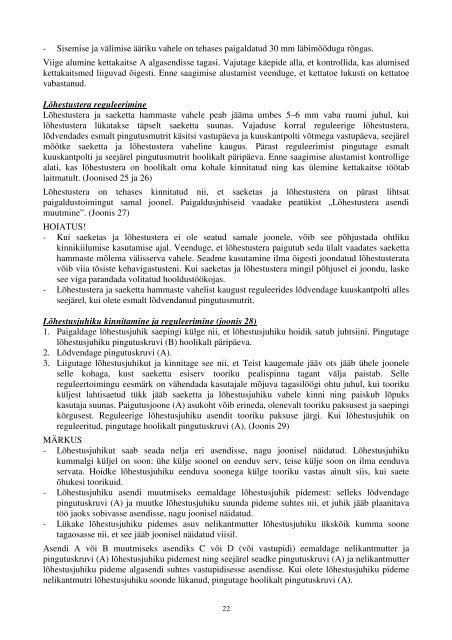

- Sisemise ja välimise ääriku vahele on tehases paigaldatud 30 mm läbimõõduga rõngas.Viige alumine kettakaitse A algasendisse tagasi. Vajutage käepide alla, et kontrollida, kas alumisedkettakaitsmed liiguvad õigesti. Enne saagimise alustamist veenduge, et kettatoe lukusti on kettatoevabastanud.Lõhestustera reguleerimineLõhestustera ja saeketta hammaste vahele peab jääma umbes 5–6 mm vaba ruumi juhul, kuilõhestustera lükatakse täpselt saeketta suunas. Vajaduse korral reguleerige lõhestustera,lõdvendades esmalt pingutusmutrit käsitsi vastupäeva ja kuuskantpolti võtmega vastupäeva, seejärelmõõtke saeketta ja lõhestustera vaheline kaugus. Pärast reguleerimist pingutage esmaltkuuskantpolti ja seejärel pingutusmutrit hoolikalt päripäeva. Enne saagimise alustamist kontrolligealati, kas lõhestustera on hoolikalt oma kohale kinnitatud ning kas ülemine kettakaitse töötablaitmatult. (Joonised 25 ja 26)Lõhestustera on tehases kinnitatud nii, et saeketas ja lõhestustera on pärast lihtsatpaigaldustoimingut samal joonel. Paigaldusjuhiseid vaadake peatükist „Lõhestustera asendimuutmine”. (Joonis 27)HOIATUS!- Kui saeketas ja lõhestustera ei ole seatud samale joonele, võib see põhjustada ohtlikukinnikiilumise kasutamise ajal. Veenduge, et lõhestustera paigutub seda ülalt vaadates saekettahammaste mõlema välisserva vahele. Seadme kasutamine ilma õigesti joondatud lõhestusteratavõib viia tõsiste kehavigastusteni. Kui saeketas ja lõhestustera mingil põhjusel ei joondu, laskesee viga parandada volitatud hooldustöökojas.- Lõhestustera ja saeketta hammaste vahelist kaugust reguleerides lõdvendage kuuskantpolti allesseejärel, kui olete esmalt lõdvendanud pingutusmutrit.Lõhestusjuhiku kinnitamine ja reguleerimine (joonis 28)1. Paigaldage lõhestusjuhik saepingi külge nii, et lõhestusjuhiku hoidik satub juhtsiini. Pingutagelõhestusjuhiku pingutuskruvi (B) hoolikalt päripäeva.2. Lõdvendage pingutuskruvi (A).3. Liigutage lõhestusjuhikut ja kinnitage see nii, et Teist kaugemale jääv ots jääb ühele jooneleselle kohaga, kust saeketta esiserv tooriku pealispinna tagant välja paistab. Sellereguleertoimingu eesmärk on vähendada kasutajale mõjuva tagasilöögi ohtu juhul, kui toorikuküljest lahtisaetud tükk jääb saeketta ja lõhestusjuhiku vahele kinni ning paiskub lõpukskasutaja suunas. Paigutusjoone (A) asukoht võib erineda, olenevalt tooriku paksusest ja saepingikõrgusest. Reguleerige lõhestusjuhiku asendit tooriku paksuse järgi. Kui lõhestusjuhik onreguleeritud, pingutage hoolikalt pingutuskruvi (A). (Joonis 29)MÄRKUS- Lõhestusjuhikut saab seada nelja eri asendisse, nagu joonisel näidatud. Lõhestusjuhikukummalgi küljel on soon: ühe külje soonel on eenduv serv, teise külje soon on ilma eenduvaservata. Hoidke lõhestusjuhiku eenduva soonega külge tooriku vastas ainult siis, kui saeteõhukesi toorikuid.- Lõhestusjuhiku asendi muutmiseks eemaldage lõhestusjuhik pidemest: selleks lõdvendagepingutuskruvi (A) ja muutke lõhestusjuhiku suunda pideme suhtes nii, et juhik jääb plaanitavatöö jaoks sobivasse asendisse, nagu joonisel näidatud.- Lükake lõhestusjuhiku pidemes asuv nelikantmutter lõhestusjuhiku ükskõik kumma soonetagaosasse nii, et see jääb joonisel näidatud viisil.Asendi A või B muutmiseks asendiks C või D (või vastupidi) eemaldage nelikantmutter japingutuskruvi (A) lõhestusjuhiku pidemest ning seejärel seadke pingutuskruvi (A) ja nelikantmutterlõhestusjuhiku pideme algasendi suhtes vastupidisesse asendisse. Kui olete lõhestusjuhiku pidemenelikantmutri lõhestusjuhiku soonde lükanud, pingutage hoolikalt pingutuskruvi (A).22
