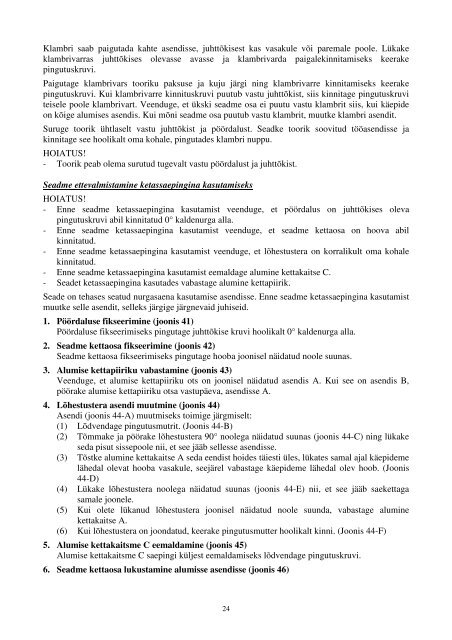

Klambri saab paigutada kahte asendisse, juhttõkisest kas vasakule või paremale poole. Lükakeklambrivarras juhttõkises olevasse avasse ja klambrivarda paigalekinnitamiseks keerakepingutuskruvi.Paigutage klambrivars tooriku paksuse ja kuju järgi ning klambrivarre kinnitamiseks keerakepingutuskruvi. Kui klambrivarre kinnituskruvi puutub vastu juhttõkist, siis kinnitage pingutuskruviteisele poole klambrivart. Veenduge, et ükski seadme osa ei puutu vastu klambrit siis, kui käepideon kõige alumises asendis. Kui mõni seadme osa puutub vastu klambrit, muutke klambri asendit.Suruge toorik ühtlaselt vastu juhttõkist ja pöördalust. Seadke toorik soovitud tööasendisse jakinnitage see hoolikalt oma kohale, pingutades klambri nuppu.HOIATUS!- Toorik peab olema surutud tugevalt vastu pöördalust ja juhttõkist.Seadme ettevalmistamine ketassaepingina kasutamiseksHOIATUS!- Enne seadme ketassaepingina kasutamist veenduge, et pöördalus on juhttõkises olevapingutuskruvi abil kinnitatud 0° kaldenurga alla.- Enne seadme ketassaepingina kasutamist veenduge, et seadme kettaosa on hoova abilkinnitatud.- Enne seadme ketassaepingina kasutamist veenduge, et lõhestustera on korralikult oma kohalekinnitatud.- Enne seadme ketassaepingina kasutamist eemaldage alumine kettakaitse C.- Seadet ketassaepingina kasutades vabastage alumine kettapiirik.Seade on tehases seatud nurgasaena kasutamise asendisse. Enne seadme ketassaepingina kasutamistmuutke selle asendit, selleks järgige järgnevaid juhiseid.1. Pöördaluse fikseerimine (joonis 41)Pöördaluse fikseerimiseks pingutage juhttõkise kruvi hoolikalt 0° kaldenurga alla.2. Seadme kettaosa fikseerimine (joonis 42)Seadme kettaosa fikseerimiseks pingutage hooba joonisel näidatud noole suunas.3. Alumise kettapiiriku vabastamine (joonis 43)Veenduge, et alumise kettapiiriku ots on joonisel näidatud asendis A. Kui see on asendis B,pöörake alumise kettapiiriku otsa vastupäeva, asendisse A.4. Lõhestustera asendi muutmine (joonis 44)Asendi (joonis 44-A) muutmiseks toimige järgmiselt:(1) Lõdvendage pingutusmutrit. (Joonis 44-B)(2) Tõmmake ja pöörake lõhestustera 90° noolega näidatud suunas (joonis 44-C) ning lükakeseda pisut sissepoole nii, et see jääb sellesse asendisse.(3) Tõstke alumine kettakaitse A seda eendist hoides täiesti üles, lükates samal ajal käepidemelähedal olevat hooba vasakule, seejärel vabastage käepideme lähedal olev hoob. (Joonis44-D)(4) Lükake lõhestustera noolega näidatud suunas (joonis 44-E) nii, et see jääb saekettagasamale joonele.(5) Kui olete lükanud lõhestustera joonisel näidatud noole suunda, vabastage aluminekettakaitse A.(6) Kui lõhestustera on joondatud, keerake pingutusmutter hoolikalt kinni. (Joonis 44-F)5. Alumise kettakaitsme C eemaldamine (joonis 45)Alumise kettakaitsme C saepingi küljest eemaldamiseks lõdvendage pingutuskruvi.6. Seadme kettaosa lukustamine alumisse asendisse (joonis 46)24
