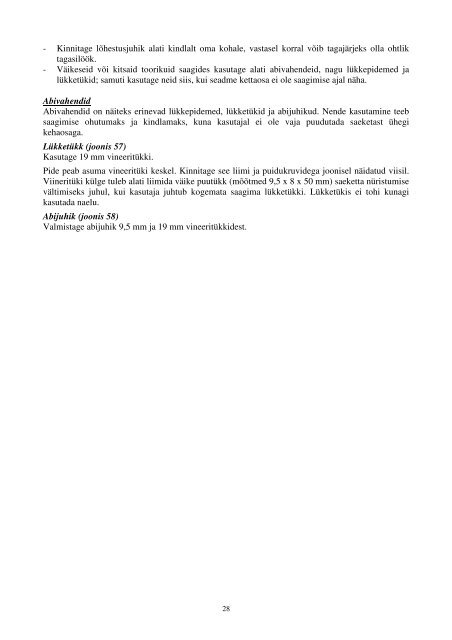

- Kinnitage lõhestusjuhik alati kindlalt oma kohale, vastasel korral võib tagajärjeks olla ohtliktagasilöök.- Väikeseid või kitsaid toorikuid saagides kasutage alati abivahendeid, nagu lükkepidemed jalükketükid; samuti kasutage neid siis, kui seadme kettaosa ei ole saagimise ajal näha.AbivahendidAbivahendid on näiteks erinevad lükkepidemed, lükketükid ja abijuhikud. Nende kasutamine teebsaagimise ohutumaks ja kindlamaks, kuna kasutajal ei ole vaja puudutada saeketast ühegikehaosaga.Lükketükk (joonis 57)Kasutage 19 mm vineeritükki.Pide peab asuma vineeritüki keskel. Kinnitage see liimi ja puidukruvidega joonisel näidatud viisil.Viineritüki külge tuleb alati liimida väike puutükk (mõõtmed 9,5 x 8 x 50 mm) saeketta nüristumisevältimiseks juhul, kui kasutaja juhtub kogemata saagima lükketükki. Lükketükis ei tohi kunagikasutada naelu.Abijuhik (joonis 58)Valmistage abijuhik 9,5 mm ja 19 mm vineeritükkidest.28
LõhestamineHOIATUS!- Lõhestamise ajaks eemaldage saagimisaluse küljest nurgajuhik.- Pikkade või suurte toorikute saagimise ajaks paigaldage saepingi taha alati piisav toestus.Vältige pika tooriku liikumist või nihkumist saepingil, kuna see põhjustab saekettakinnikiilumist ning tõstab tagasilöögi ja kehavigastuste riski. Toestus peab olema saepingigaühekõrgune.1. Seadke tooriku paksusest veidi suurem lõikesügavus. Lõikesügavuse seadmiseks vaadakejuhiseid peatükist „Lõikesügavuse seadmine”.2. Asetage lõhestusjuhik soovitud lõhestuslaiusele ja pingutage selle kohalekinnitamisekspingutuskruvi (A). Enne lõhestamist veenduge, et kaks lõhestusjuhiku pidemes asuvat kruvi onhoolikalt kinnitatud. Kui see nii ei ole, pingutage kruvisid.3. Käivitage seade ja lükake toorik tasapisi lõhestusjuhikut mööda saekettani.(1) Kui lõhestuslaius on 150 mm või suurem, lükake toorikut ettevaatlikult ühe käega jateisega hoidke toorikut vastu lõhestusjuhikut paigal. (Joonis 59)(2) Kui lõhestuslaius on 65–150 mm, lükake toorikut lükkepideme abil. (Joonis 60)(3) Kui lõhestuslaius on alla 65 mm, ei ole lükkepidet võimalik kasutada, kuna see puutuksvastu kettakaitset. Kasutage kas abijuhikut või lükketükki.Kinnitage abijuhik lõhestusjuhiku külge kahe C-klambriga. (Joonis 61)Lükake toorikut käsitsi, kuni selle ots on saagimisaluse esiservast umbes 25 mm kaugusel.Jätkake lükkamist abijuhiku peal oleva lükketüki abil kuni saagimise lõpuni. (Joonis 62)Järkamine (joonis 63)HOIATUS!- Järkamise ajaks eemaldage saagimisaluselt lõhestusjuhik.- Pikkade või suurte toorikute saagimise ajaks paigaldage saepingi külgedele alati piisav toestus.Toestus peab olema saepingiga ühekõrgune.- Hoidke käed saeketta liikumisteelt eemal.NurgajuhikKasutage nurgajuhikut joonisel näidatud neljaks saagimisviisiks.HOIATUS!- Kinnitage nurgajuhiku nupp hoolikalt oma kohale.- Tooriku ja nurgajuhiku libisemise vältimiseks fikseerige toorik alati kindlalt oma kohale, eritikui saete kaldenurki.- Ärge kunagi hoidke ega haarake kinni tooriku küljest ärasaetavast osast.Nurgajuhiku kasutamine (joonis 64)Lükake nurgajuhik saagimisaluse laiadesse soontesse. Lõdvendage nurgajuhiku nuppu ja seadkesoovitud nurk (0–60°). Seadke toorik vastu latti ja lükake seda kergelt saeketta suunas.Puidust abitugi (nurgajuhik) (joonis 65)Laia tooriku kõikumise vältimiseks kinnitage nurgajuhiku külge abitugi. Puurige abitoesse augudning kinnitage see poltide ja mutritega. Pange tähele, et kinnitusvahendid ei tohi abitoest läbiulatuda.Seadme kandmine (joonis 66)Veenduge, et seadme toitejuhtme pistik on pistikupesast eemaldatud. Kui seadet on äsja kasutatudnurgasaena, fikseerige saeketas 0° kaldenurga alla ja keerake pöördalus 0° nurga alla. Vajutagekäetugi täiesti alla ja selle kõige alumisse asendisse lukustamiseks lükake piiriktihvt lõpuni sisse.Seadme kandmiseks hoidke sellest kinni joonisel näidatud viisil. (Joonis 67)29
