HOIATUS!- Enne seadme kandmist fikseerige alati kõik liikuvad osad.- Enne seadme kandmist peab see olema seatud nurklõikeasendisse.- Veenduge, et alumine kettakaitse C on seadme külge kinnitatud.HOOLDUSHOIATUS!- Enne seadme kontroll- ja hooldustoiminguid kontrollige alati, kas seade on seisatud ja selletoitejuhtme pistik pistikupesast eemaldatud.- Veenduge alati, et saeketas on terav ja puhas – see tagab maksimaalse efektiivsuse ja ohutuse.Saagimisnurga seadmineSeade on tehases hoolikalt reguleeritud ja joondatud, kuid hoolimatu käsitsemine võib joondatudosad paigast nihutada. Kui seade ei ole õigesti joondatud, toimige järgmiselt:1. LõikenurkLõikenurga 0° reguleerpoldid asuvad neljas eri kohas. Lõdvendamiseks keerake neidsaagimisaluse alt vastupäeva. (Joonis 68)Vajutage käepide täiesti alla ja lukustage kõige alumisse asendisse: selleks tõmmake piiriktihvtvälja ja keerake see päripäeva 90° nurga alla. Joondage saeketta serv juhttõkise suhtes kastäisnurkjoonlaua, nurgiku vms abil. Seejärel pingutage hoolikalt saagimisaluse all asuvatalumise varre nelja reguleerpulti. Veenduge, et osuti asub lõikenurga skaalal 0° kohal. Kui seenii ei ole, siis lõdvendage osuti fikseerkruvi, reguleerige osutit vajaduse järgi ja keerakefikseerkruvi uuesti hoolikalt kinni. (Joonis 69)2. Kaldenurk(1) 0° kaldenurkVajutage käepide täiesti alla ja lukustage kõige alumisse asendisse, selleks tõmmakepiiriktihvt välja ja keerake see päripäeva 90° nurga alla. Lõdvendage seadme tagaosasasetsevat hooba.Saeketta paremale kallutamiseks keerake saagimisaluse allküljel, alumisest varrestparemal asuvat 0° kaldenurga reguleerpolti kaks või kolm keeret vastupäeva. (Joonis 70)Joondage saeketta serv hoolikalt pöördaluse pealispinnaga kas kolmnurkjoonlaua, nurgikuvms abil ning 0° kaldenurga reguleerpolti päripäeva keerates. (Joonis 71)Veenduge, et pöördalusel olev osuti asub kaldenurga skaalal 0° kohal. Kui see nii ei ole,lõdvendage osuti fikseerkruvi ja reguleerige osutit, kuni see asub 0° kohal.(2) 45° kaldenurkEnne 45° kaldenurga seadmist tuleb seada paika 0° kaldenurk. Kaldenurga 45° vasakuleseadmiseks lõdvendage hooba ja kallutage saeketas lõpuni vasakule. Veenduge, et varrelolev osuti asub kaldenurga skaalal 45° kohal. Kui see nii ei ole, keerake saagimisaluseallküljel, alumisest varrest vasakul asuvat 45° kaldenurga reguleerpolti, kuni osuti asub45° kohal. (Joonis 72)Söetükkide vahetamine (joonised 73 ja 74)Eemaldage söetükid regulaarselt ja kontrollige nende seisukorda. Kui söetükid on kulunudpiirmärgiseni, vahetage need uute vastu välja. Hoidke söetükid puhtad ja jälgige, et need saaksidhoidikutes vabalt liikuda. Mõlemad söetükid tuleb korraga välja vahetada. Kasutage ainult kahtsamasugust söetükki.Eemaldage söehoidikute katted kruvitsaga. Eemaldage kulunud söetükid, asendage uutega jakinnitage söehoidikute katted hoolikalt tagasi.30

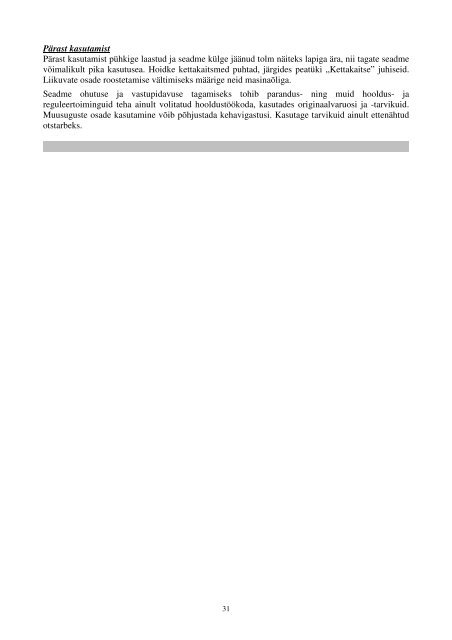

Pärast kasutamistPärast kasutamist pühkige laastud ja seadme külge jäänud tolm näiteks lapiga ära, nii tagate seadmevõimalikult pika kasutusea. Hoidke kettakaitsmed puhtad, järgides peatüki „Kettakaitse” juhiseid.Liikuvate osade roostetamise vältimiseks määrige neid masinaõliga.Seadme ohutuse ja vastupidavuse tagamiseks tohib parandus- ning muid hooldus- jareguleertoiminguid teha ainult volitatud hooldustöökoda, kasutades originaalvaruosi ja -tarvikuid.Muusuguste osade kasutamine võib põhjustada kehavigastusi. Kasutage tarvikuid ainult ettenähtudotstarbeks.31
