www.greenplus.co.rs<br />
odnosno krajnji potrošač nema nikakvu direktnu korist od ove energi<strong>je</strong>, a mora da <strong>je</strong><br />
plati.<br />
Sa druge strane <strong>reaktivna</strong> <strong>energija</strong> mora da se transportu<strong>je</strong> od mesta<br />
proizvodn<strong>je</strong> (generator, transformator) do potrošača, i zauzima deo kapaciteta kabla.<br />
Konkretno za motor od 10kW, koji smo spomenuli rani<strong>je</strong> struja koja potiče od aktivne<br />
komponente iznosi 25A, a od reaktivne 18,75A. Dakle ukupno kroz kabl protiče<br />
43,75A, a to direktno doprinosu povećanju omskih gubitaka u kablu (grejan<strong>je</strong> kabla).<br />

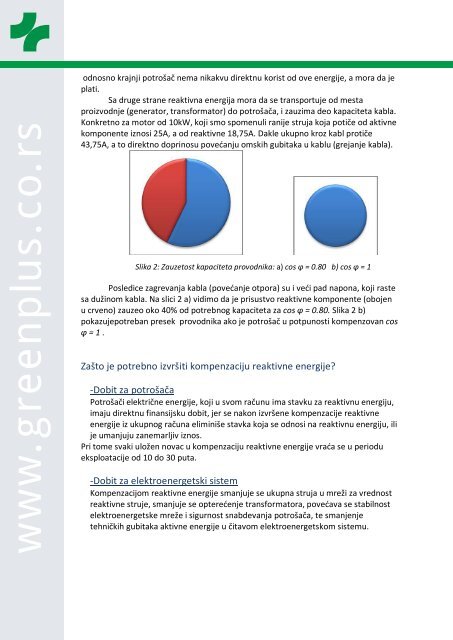

Slika 2: Zauzetost kapaciteta provodnika: a) cos φ = 0.80 b) cos φ = 1<br />
Posledice zagrevanja kabla (povećan<strong>je</strong> otpora) su i veći pad napona, koji raste<br />
sa dužinom kabla. Na slici 2 a) vidimo da <strong>je</strong> prisustvo reaktivne komponente (obo<strong>je</strong>n<br />
u crveno) zauzeo oko 40% od potrebnog kapaciteta za cos φ = 0.80. Slika 2 b)<br />
pokazu<strong>je</strong>potreban presek provodnika ako <strong>je</strong> potrošač u potpunosti kompenzovan cos<br />
φ = 1 .<br />
Zašto <strong>je</strong> potrebno izvršiti kompenzaciju reaktivne energi<strong>je</strong>?<br />
-Dobit za potrošača<br />
Potrošači električne energi<strong>je</strong>, koji u svom računu ima stavku za reaktivnu energiju,<br />
imaju direktnu finansijsku dobit, <strong>je</strong>r se nakon izvršene kompenzaci<strong>je</strong> reaktivne<br />
energi<strong>je</strong> iz ukupnog računa eliminiše stavka koja se odnosi na reaktivnu energiju, ili<br />
<strong>je</strong> umanjuju zanemarljiv iznos.<br />
Pri tome svaki uložen novac u kompenzaciju reaktivne energi<strong>je</strong> vraća se u periodu<br />
eksploataci<strong>je</strong> od 10 do 30 puta.<br />
-Dobit za elektroenergetski sistem<br />
Kompenzacijom reaktivne energi<strong>je</strong> smanju<strong>je</strong> se ukupna struja u mreži za vrednost<br />
reaktivne stru<strong>je</strong>, smanju<strong>je</strong> se opterećen<strong>je</strong> transformatora, povećava se stabilnost<br />
elektroenergetske mreže i sigurnost snabdevanja potrošača, te sman<strong>je</strong>n<strong>je</strong><br />
tehničkih gubitaka aktivne energi<strong>je</strong> u čitavom elektroenergetskom sistemu.
