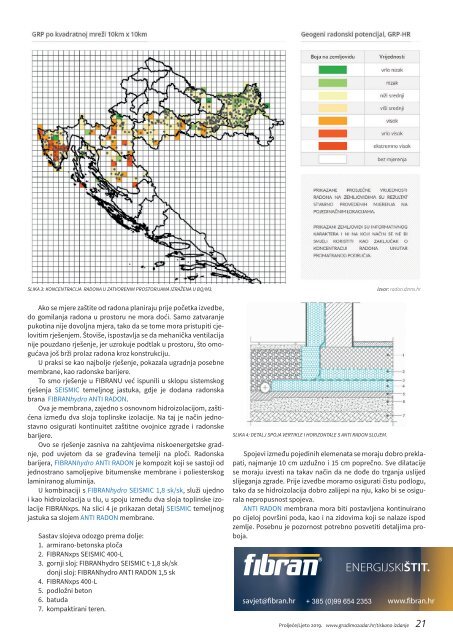

SLIKA 3: KONCENTRACIJA RADONA U ZATVORENIM PROSTORIJAMA IZRAŽENA U BQ/M3.<br />
Izvor: radon.dzrns.hr<br />
Ako se mjere zaštite od radona planiraju prije početka izvedbe,<br />
do gomilanja radona u prostoru ne mora doći. Samo zatvaranje<br />
pukotina nije dovoljna mjera, tako da se tome mora pristupiti cjelovitim<br />
rješenjem. Štoviše, ispostavlja se da mehanička ventilacija<br />
nije pouzdano rješenje, jer uzrokuje podtlak u prostoru, što omogućava<br />
još brži prolaz radona kroz konstrukciju.<br />
U praksi se kao najbolje rješenje, pokazala ugradnja posebne<br />
membrane, kao radonske barijere.<br />
To smo rješenje u FIBRANU već ispunili u sklopu sistemskog<br />
rješenja SEISMIC temeljnog jastuka, gdje je dodana radonska<br />
brana FIBRANhydro ANTI RADON.<br />
Ova je membrana, zajedno s osnovnom hidroizolacijom, zaštićena<br />
između dva sloja toplinske izolacije. Na taj je način jednostavno<br />
osigurati kontinuitet zaštitne ovojnice zgrade i radonske<br />
barijere.<br />
Ovo se rješenje zasniva na zahtjevima niskoenergetske gradnje,<br />
pod uvjetom da se građevina temelji na ploči. Radonska<br />
barijera, FIBRANhydro ANTI RADON je kompozit koji se sastoji od<br />
jednostrano samoljepive bitumenske membrane i poliesterskog<br />
laminiranog aluminija.<br />
U kombinaciji s FIBRANhydro SEISMIC 1,8 sk/sk, služi ujedno<br />
i kao hidroizolacija u tlu, u spoju između dva sloja toplinske izolacije<br />
FIBRANxps. Na slici 4 je prikazan detalj SEISMIC temeljnog<br />
jastuka sa slojem ANTI RADON membrane.<br />
Sastav slojeva odozgo prema dolje:<br />
1. armirano-betonska ploča<br />
2. FIBRANxps SEISMIC 400-L<br />
3. gornji sloj: FIBRANhydro SEISMIC t-1,8 sk/sk<br />
donji sloj: FIBRANhydro ANTI RADON 1,5 sk<br />
4. FIBRANxps 400-L<br />
5. podložni beton<br />
6. batuda<br />
7. kompaktirani teren.<br />
SLIKA 4: DETALJ SPOJA VERTIKLE I HORIZONTALE S ANTI RADON SLOJEM.<br />
Spojevi između pojedinih elemenata se moraju dobro preklapati,<br />
najmanje 10 cm uzdužno i 15 cm poprečno. Sve dilatacije<br />
se moraju izvesti na takav način da ne dođe do trganja uslijed<br />
slijeganja zgrade. Prije izvedbe moramo osigurati čistu podlogu,<br />
tako da se hidroizolacija dobro zalijepi na nju, kako bi se osigurala<br />
nepropusnost spojeva.<br />
ANTI RADON membrana mora biti postavljena kontinuirano<br />
po cijeloj površini poda, kao i na zidovima koji se nalaze ispod<br />
zemlje. Posebnu je pozornost potrebno posvetiti detaljima proboja.<br />
