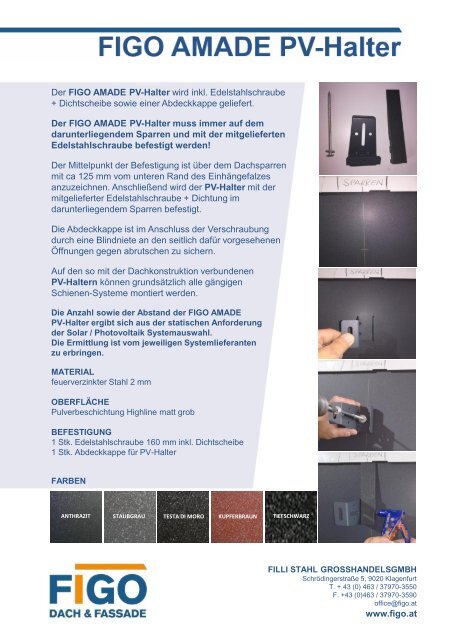

Der <strong>FIGO</strong> AMADE <strong>PV</strong>-<strong>Halter</strong> wird inkl. Edelstahlschraube<br />
+ Dichtscheibe sowie einer Abdeckkappe geliefert.<br />
Der <strong>FIGO</strong> AMADE <strong>PV</strong>-<strong>Halter</strong> muss immer auf dem<br />
darunterliegendem Sparren und mit der mitgelieferten<br />
Edelstahlschraube befestigt werden!<br />
Der Mittelpunkt der Befestigung ist über dem Dachsparren<br />
mit ca 125 mm vom unteren Rand des Einhängefalzes<br />
anzuzeichnen. Anschließend wird der <strong>PV</strong>-<strong>Halter</strong> mit der<br />
mitgelieferter Edelstahlschraube + Dichtung im<br />
darunterliegendem Sparren befestigt.<br />
Die Abdeckkappe ist im Anschluss der Verschraubung<br />
durch eine Blindniete an den seitlich dafür vorgesehenen<br />
Öffnungen gegen abrutschen zu sichern.<br />
Auf den so mit der Dachkonstruktion verbundenen<br />
<strong>PV</strong>-<strong>Halter</strong>n können grundsätzlich alle gängigen<br />
Schienen-Systeme montiert werden.<br />
Die Anzahl sowie der Abstand der <strong>FIGO</strong> AMADE<br />
<strong>PV</strong>-<strong>Halter</strong> ergibt sich aus der statischen Anforderung<br />
der Solar / Photovoltaik Systemauswahl.<br />
Die Ermittlung ist vom jeweiligen Systemlieferanten<br />
zu erbringen.<br />
M<strong>AT</strong>ERIAL<br />
feuerverzinkter Stahl 2 mm<br />
OBERFLÄCHE<br />
Pulverbeschichtung Highline matt grob<br />
BEFESTIGUNG<br />
1 Stk. Edelstahlschraube 160 mm inkl. Dichtscheibe<br />
1 Stk. Abdeckkappe für <strong>PV</strong>-<strong>Halter</strong><br />
FARBEN<br />
ANTHRAZIT STAUBGRAU TESTA DI MORO KUPFERBRAUN<br />
TIEFSCHWARZ<br />
FILLI STAHL GROSSHANDELSGMBH<br />
Schrödingerstraße 5, 9020 Klagenfurt<br />
T. + 43 (0) 463 / 37970-3550<br />
F. +43 (0)463 / 37970-3590<br />
office@figo.at<br />
www.figo.at
