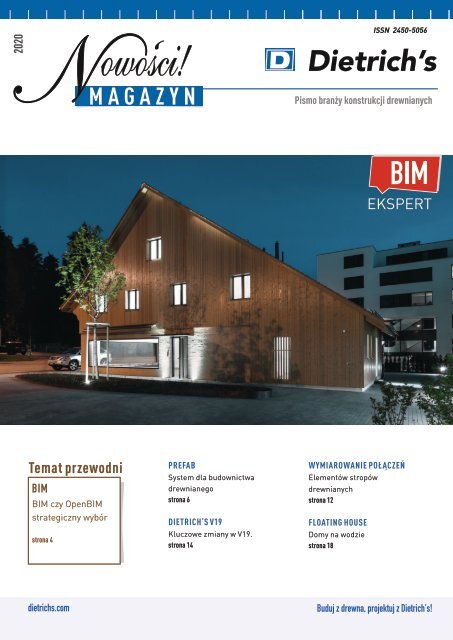

Dietrich's Nowości 2020

2020

owosci!

M A G A Z Y N

ISSN 2450-5056

Pismo branży konstrukcji drewnianych

EKSPERT

Temat przewodni

BIM

BIM czy OpenBIM

strategiczny wybór

strona 4

PREFAB

System dla budownictwa

drewnianego

strona 6

DIETRICH‘S V19

Kluczowe zmiany w V19.

strona 14

WYMIAROWANIE POŁ ĄCZEŃ

Elementów stropów

drewnianych

strona 12

FLOATING HOUSE

Domy na wodzie

strona 18

dietrichs.com

Buduj z drewna, projektuj z Dietrich’s!

Nowości Dietrich’s! | wydanie 2020

OD WYDAWCY

Drodzy czytelnicy

i przyjaciele Dietrich's

Leszek Kołtun

Dietrich‘s Polska

Ekologia, to w ostatnim czasie chyba jedno z najczęściej pojawiających się

słów w przekazach medialnych. Zmiany, które zachodzą wokół, zmuszają

nas do zastanowienia się, jak będzie wyglądała nasza planeta w przyszłości

i co my możemy zrobić już dzisiaj. Niewątpliwie, w nieodległej perspektywie

czasowej, najbardziej premiowane będą rozwiązania, które minimalnie

obciążają nasz ekosystem. Dlatego też drewno, jako jeden z najbardziej

ekologicznych materiałów budowlanych, ma przed sobą świetlaną

przyszłość. Przez lata był wypierany ze świadomości konstruktorów/

inżynierów. Teraz wraca do łask jako pełnowartościowy budulec i coraz

częściej traktowany jest jako najlepsza alternatywa XXI wieku. Kolejną,

bardzo istotną, kwestią jaką należy przeanalizować myśląc o ekologii jest

optymalizacja procesów produkcyjnych. I tutaj możemy zrobić naprawdę

wiele. Przygotowanie finalnego produktu np. domu wymaga zarówno

niesamowitej koordynacji pracy wielu osób, jak również wielogodzinnego

zaangażowania specjalistycznego sprzętu. Siedząc przed ekranem komputera

i wykorzystując profesjonalne środowisko projektowe możemy,

poruszając się w wirtualnej rzeczywistości, rozwiązać wiele problemów,

które w przypadku braku wcześniejszej analizy powodują dodatkowe

obciążenie nie tylko dla naszej kieszeni, ale również dla środowiska.

Niewielu projektantów uświadamia sobie fakt, że wykorzystując oprogramowanie

dba nie tylko o aspekt inżynieryjny i ekonomiczny danego

przedsięwzięcia, ale przyczynia się również do ochrony środowiska,

właśnie dzięki optymalizacji procesów produkcyjnych. Dlatego też, rozwijając

nasze środowisko projektowe, stawiamy sobie za cel podniesienie

ergonomii i wydajności pracy. Najnowsza wersja systemu zawiera wiele

udoskonaleń, o których po części, możecie Państwo przeczytać w bieżącym

magazynie. Nie zabraknie również informacji o dalszym rozwoju technologii

BIM oraz nowatorskich rozwiązaniach technologicznych wdrażanych

przez naszych klientów. Jak co roku, serdecznie zapraszamy do

odwiedzania nas na licznych imprezach branżowych na terenie całego

kraju. Tych z Państwa, którzy nie będą mogli spotkać się z nami osobiście,

zapraszamy do śledzenia naszych poczynań w internecie.

2

SPIS TREŚCI

Temat przewodni:


4

Nowości Dietrich's 2020

Na skróty

PreFab 6

D-Ref 7

Docinanie płyt w narożniku 8

Prace nad projektem Nowości Dietrich’s

2020 zostały rozpoczęte w tym roku nadzwyczaj

wcześnie. Już z końcem wakacji

zaczął rodzić się wstępny plan projektu. Jak

zawsze, największym wyzwaniem był dobór

tematyki artykułów. Dyskusje prowadzone

przez zespół redakcyjny były bardzo burzliwe,

ale konstruktywne. Korzystając

z “wolnych mocy przerobowych”, już we

wrześniu powstały pierwsze artykuły do

magazynu.

Niestety, jak to w życiu bywa, nie wszystko

poszło zgodnie z planem. Niektóre tematy

nie znalazły swojego miejsca w Nowościach

Dietrich’s 2020, i będą musiały poczekać na

przyszły rok. Tegorocznym tematem przewodnim

są zagadnienia dotyczące modelowania

informacji o budynku. Artykuł Open

BIM to pokłosie wyjazdu naszego kolegi na

konferencję poświęconą BIM, organizowaną

przez jednego z największych

w Polsce dystrybutorów oprogramowania

CAD/CAE.

Zdecydowana większość artykułów to

pomysły zespołu redakcyjnego. W całych

Nowościach Dietrich’s 2020 zaledwie dwa

artykuły zostały zaczerpnięte z niemieckiego

wydania Dietrich’s Neues 2019 -

Inteligenty dom HUF HAUS oraz wywiad

z prof. Francois Colling’iem. O ich wyborze

zdecydowała interesująca tematyka poruszanych

zagadnień oraz uniwersalność

treści.

Zapraszamy do lektury!

Zespół redakcyjny

Płaszczyzny robocze 9

Domy w Norwegii 10

Wymiarowanie połączeń 12

Zestawienie paneli 13

Dietrich's V19. 14

Sortowanie elementów 16

Rzeźbienie krokwi 17

Floating house 18

Inteligentny dom 19

Pomieszczenia 20

Cambium 21

DC-Statik - wywiad 22

Dietrich’s i DC-Statik 23

3


TEMAT PRZEWODNI: BIM


Strategiczny wybór

BIM

To, czym jest BIM (modelowanie informacji

o budynku ang. Building Information Modeling)

i jak bardzo ta koncepcja zrewolucjonizowała

podejście do projektowania dowiaduje

się coraz więcej osób. W branżowej

prasie oraz w internecie opublikowano

wiele artykułów na ten temat. Regularnie

organizowane są konferencje i warsztaty

poświęcone filozofii projektowania BIM.

BIM - R

Termin BIM w pewnym sensie został zawłaszczony

przez jednego z najsilniejszych

graczy na rynku programów CAD/CAE.

Wokół swojej głównej platformy CAD buduje

świat aplikacji umożliwiających zrealizowanie

całości prac projektowych, od architektury

i konstrukcji po projekty branżowe.

Są to aplikacje własne lub zewnętrznych

dostawców. Obowiązuje zasada pełnej

integralności z główna plaftormą CAD.

Wymiana danych z innymi systemami CAD

oczywiście jest możliwa, lecz na własnych

warunkach. Takie rozwiązanie można porównać

do złotej klatki. W zasadzie mamy

wszystko, poza wolnością i swobodą wyboru.

BIM - O

Open BIM to inicjatywa stojąca w kontrze do

koncepcji jednej uniwersalnej, lecz komercyjnej

platformy CAD. Posiada zarejestrowane

logo oraz grupę oficjalnych członków

. Za jej powołaniem stoją oczywiście

konkurencyjni dostawcy systemów CAD/

CAE. Filozofia Open BIM zakłada swobodny

przepływ danych między różnymi platformami

projektowymi. Do tego celu służy

uniwersalny i całkowicie niezależny, w

stosunku do producentów oprogramowania,

format wymiany danych. Inicjatywa

Open BIM uzyskała pełne poparcie stowarzyszenia

buildingSMART, którego zadaniem

jest rozwijanie uniwersalnego języka

wymiany danych między różnymi systemami

CAD/CAE. Uniwersalny format wymiany

danych to IFC – (z ang. Industry

Foundation Classes).

Koncepcja Open BIM jest wspierana nie

tylko przez oficjalnych członków. Wielu producentów

oprogramowania “nieoficjalnie”

wspiera Open BIM przez intensywny rozwój

interfejsu IFC.

IFC

Bezpośrednie dobrodziejstwo formatu IFC

odczuwają zarówno producenci programów,

jak i sami użytkownicy. Przed upowszechnieniem

się IFC zaawansowana wymiana

danych między programami wyma-

4

TEMAT PRZEWODNI: BIM

gała budowy specjalnych interfejsów. Jeśli

weźmiemy pod uwagę ilość różnych aplikacji

projektowych, konieczność budowania

dwukierunkowej wymiany danych oraz ich

coroczne aktualizacje, wtedy zrozumiemy

problem.

Z punktu widzenia projektanta format IFC

uprościł proces importu i eksportu modeli.

Dziś wystarczy jeden plik.

Partnerzy w procesie projektowym

Współcześnie realizowane projekty są

bardzo dokładne, szczegółowe i niezwykle

skomplikowane. Wymagają specjalistycznej

wiedzy z wielu dziedzin oraz narzędzi

projektowych dostosowanych do

różnych zadań projektowych. Duże zadania

projektowe realizowane są zwykle w konsorcjum

kilku firm specjalizujących się albo

w określonej branży, lub nawet w określonym

typie obiektów. Interoperacyjność

formatu IFC umożliwia pełną swobodę

w przepływie informacji, a co za tym idzie

w doborze najlepszych partnerów.

Narzędzia projektowe

Open BIM to pełna swoboda w zakresie

doboru narzędzi projektowych. Rynek

programów dla projektantów jest bardzo

obszerny. Oferta jest zróżnicowana zarówno

pod kątem cenowym, jak i systemu nabywania

licencji: czasowe, wieczyste. Warto

wspomnieć również o samych możliwościach

technicznych i różnicach, jakie

występują między programami. Regionalna

popularność i znajomość programów wśród

projektantów też ma duże znaczenie.

Kompatybilność

Stały rozwój oprogramowania sprawia, że

pojawia się problem kompatybilność między

modelami wykonanymi w starszych

i nowszych wersjach. Konwersja do starszej

wersji, jeśli w ogóle jest możliwa, z pewnością

nie będzie bezstratna.

Interoperacyjność formatu wymiany danych

IFC to cecha zapewniająca zgodność z różnymi

programami, które obecnie są dostępne,

jak również takimi, które pojawią się

w przyszłości.

Maszyna do produkcji

konstrukcji ciesielskich

ROBOT-Drive

Elastyczna, wysokowydajna maszyna

dla wszystkich zakładów produkujących

konstrukcje drewniane

- od krokwi po schody

Innowacje dla budownictwa z drewna

www.hundegger.com

5


NOWE TECHNOLOGIE

Prefab

Budownictwo drewniane

Prefab to projekt grupy Saint Gobain. Jego

rolą jest stworzenie technologii i rozwiązań

technicznych dla całego segmentu budownictwa

drewnianego. Rozwiązania te zakładają

wykorzystanie szerokiej gamy produktów,

w tym nie tylko własnych. Projekt

obejmuje systemy drewnianego budownictwa

szkieletowego i masywnego.

Saint Gobain to bardzo duży holding skupiający

wiele marek /Isover, Rigips/Weber/.

Każda z nich posiada własne produkty,

których ilości liczone są w setkach. Dobór

produktów do przegród budowlanych /ściana,

strop, dach/ wymaga nie tylko dużej

wiedzy technicznej, ale również znajomości

odpowiedniego asortymentu dostępnego na

rynku. Takie zadanie może stanowić trudność

zarówno dla małej, jak i dużej firmy

budowlanej. Prefab rozwiązuje ten problem

całkowicie. Jest to gotowy zbiór rozwiązań

technicznych w zakresie doboru zarówno

materiałów, jak i ich układu w przegrodach

budowlanych.

Aprobaty i badania

Selekcja materiałów do przegród budowlanych

została oparta na wiedzy technicznej

oraz wielu badaniach eksperymentalnych.

Każda przegroda posiada parametry

techniczne w zakresie izolacyjności

termicznej, akustycznej, bezpieczeństwa

pożarowego oraz dyfuzji pary

wodnej. Wszystkie rozwiązania Prefab

posiadają aprobaty techniczne i są dopuszczone

do stosowania w Polsce, jak

również we wszystkich krajach Unii Europejskiej.

Prefab w Dietrich’s 3D CAD/CAM

Każdy proces budowlany zaczyna się od

projektu. Dlatego wydajne i odpowiednio

skonfigurowane środowisko projektowe odgrywa

bardzo ważną rolę przy jego tworzeniu.

Proces budowania Prefabu w Dietrich’s 3D

CAD/CAM rozpoczął się od bazy materiałowej.

Wprowadzono lub dokonano aktualizacji

blisko 200 rekordów w bazie. Dodane

zostały produkty o cechach konstrukcyjnych

oraz materiały umożliwiające

prowadzenie obliczeń w zakresie fizyki

budowli oraz wytrzymałości konstrukcji.

W kolejnym etapie powstała baza przegród

budowlanych. Najliczniejszą grupę stanowią

ściany. Przygotowano rozwiązania dla

ścian zewnętrznych w systemie ETICS oraz

elewacji wentylowanej. Wszystkie ściany

zewnętrzne posiadają ściankę instalacyjną.

Opracowano zbiór narzędzi do automatyzacji

procesów projektowych dla ścian,

stropów oraz dachów.

W ten sposób powstało spójne i efektywne

narzędzie projektowe dla firm wykorzystujących

rozwiązania PREFAB w swojej

działalności.

Dostawa materiałów

Dział Prefab poza wsparciem technicznym

zajmuje się koordynacją części sprzedażowej

grupy Saint-Gobain do producentów

prefabrykujących domy. Wspólne systemy,

kompletna oferta , jeden kontakt pozwalają

naszym klientom oszczędzać czas i pieniądze.

6

MODUŁY SYSTEMU DIETRICH'S

D-Ref

Praca w grupie

DACH

D-Ref to rozwiązanie stosowane w wielu

różnych systemach CAD. Polega ono na

możliwości podglądania i wykorzystywania

informacji z „dołączonych” zewnętrznych

modeli. Zewnętrzne modele można aktualizować,

włączać lub wyłączać, a nawet

odłączyć od modelu bazowego. Technologia

D-Ref nie obciąża modelu podstawowego

dodatkowymi danymi. Otwiera to całkowicie

nowe możliwości i perspektywy pracy projektowej.

STROP - PD

ŚCIANY - PD

Duże modele

Praca z dużymi modelami CAD jest dość

skomplikowana. Duże obciążenie danymi

powoduje zauważalne spowolnienie pracy

sprzętu komputerowego i środowiska projektowego.

Model staje się bardziej niestabilny

i podatny na uszkodzenia. Rozwiązaniem

tego problemu jest podział dużych

obiektów na mniejsze jednostki projektowe.

Technologia D-Ref umożliwia integrację

sekcji obiektu w jedną całość.

STROP - PA

Praca w grupie

Podział obiektu na sekcje umożliwia równoczesną

pracę grupy projektantów nad tym

samym obiektem. Dla przykładu: jeden projektant

zajmuje się ścianami, drugi stropami,

a trzeci dachem. Dzięki technologii

D-Ref każdy z nich ma dostęp do modeli

kolegów bez możliwości ingerencji w ich

pracę. Praca w grupie zwiększa wydajność

i tempo prac projektowych. Ciekawym

pomysłem jest specjalizacja projektantów

w określonych fragmentach konstrukcji.

Integracja projektów branżowych

Technologia D-Ref świetnie się sprawdza

ŚCIANY - PA

jako integrator projektów branżowych. Korzystając

z możliwości importu modeli

w formacie IFC tworzymy oddzielne obiekty

Dietrich's dla instalacji wentylacyjnej, wodnej

lub kanalizacyjnej. Będą one stanowiły

odnośniki dla modelu bazowego. Analiza

testu kolizji między modelem produkcyjnym

a instalacjami wskaże wymagane punkty

przebić w konstrukcji.

Analiza zmian w modelu

Proces projektowania polega na tworzeniu

nowych treści, ale również na modyfikowaniu

już wprowadzonych rozwiązań. Teoretycznie

wszystkie zmiany powinny zostać

zarejestrowane i opisane przez ich autora.

W praktyce sporo drobnych zmian gdzieś

umyka i zapomina się o nich. Narzędzia

dostępne dla technologii D-REF umożliwiają

analizę porównawczą modeli. Dzięki

temu możliwe jest wyszukanie różnic,

zmian jakie zaszły między porównywanymi

modelami. To rozwiązanie daje pewność, że

pracujemy na aktualnej wersji modelu i nic

nie zostało pominięte.

7


WIEDZA PRAKTYCZNA

Docinanie płyt w narożnikach

Prefabrykacja

W prefabrykacji konstrukcji szkieletowych

stosowane są dwa rodzaje płytowania ścian.

Pierwszy z nich zakłada dopasowanie krawędzi

płyt do krawędzi otworów. Płyty są

docinane przed montażem, a następnie mocowane

do szkieletu ściany. W takim przypadku

nie zachodzi konieczność wycinania

otworów pod stolarkę, powstają one automatycznie

w wyniku układania płyt.

Drugi system polega na ułożeniu i zamocowaniu,

pełnych i nie obrobionych płyt na

szkielecie. W kolejnym etapie płyty są wycinane

w miejscach otworów okiennych i drzwiowych

oraz docinane na wymaganą długość

ściany. Wycinanie otworów w płycie

można realizować różnymi narzędziami

oraz na kilka sposobów.

polegająca na docięciu płyty do końca.

Narożnik nadcięty

Narożnik nadcięty jest również efektem obróbki

płyty za pomocą piły. Linia cięcia jest

dłuższa i wychodzi poza narożnik wycięcia.

Dodatkowa długość wymagana do pełnego

przecięcia płyty jest związana z grubością

płyty oraz średnicą piły tarczowej.

Narożnik frezowany

Do wycinania płyt można używać frezu palcowego.

Obróbka będzie wymagała nieco

więcej czasu, ze względu na większe opory

skrawania, ale jest jak najbardziej możliwa.

W tym przypadku narożniki nie zostaną docięte

do kąta prostego, lecz pojawi się zaokrąglenie

o promieniu użytego frezu. Narożnik

będzie wymagał dodatkowej obróbki

w celu wyeliminowania wyoblenia.

Narożnik wiercony

Prostym i uniwersalnym sposobem na czyste

wykonanie narożnika jest wykorzystanie

Narożnik niedocięty

Narożnik niedocięty powstaje w wyniku obróbki

za pomocą narzędzia typu piła. Linia

cięcia kończy się dokładnie w wierzchołku

narożnika. Owalny kształt piły sprawia, że

pozostaje nieprzecięta dolna część materiału.

Konieczna jest dodatkowa operacja

wiercenia. Jest ono realizowane dokładnie

w narożniku. Następnie docinane są krawędzie

z lewej i prawej strony za pomocą

piły lub frezarki.

8


Płaszczyzny robocze

Potencjał 3D, wygoda 2D

Można powiedzieć, że powstanie tego narzędzia

to naturalna konsekwencja stosowanej

filozofii budowania narzędzi CAD.

Program Dietrichs to praca przede wszystkim

na płaszczyznach 2D. To, co z jednej

strony ogranicza, z drugiej jest ogromnym

ułatwieniem i zabezpieczeniem przed

błędami. W tej filozofii zbudowane były

wszystkie moduły programu Dietrich’s,

z wyjątkiem D-CAM. Był on do wersji 19. nieograniczoną

przestrzenią roboczą, w której

można było prowadzić prace w dowolnej

części obiektu. Od wersji 19. istnieje możliwość

dodania do tej przestrzeni wielu

płaszczyzn roboczych.

Definicja

Płaszczyzna konstrukcyjna to nieograniczona

niczym powierzchnia. Posiada ona

swój własny układ odniesienia X,Y,Z. Składowa

Z wykorzystywana jest do orientacji

strony patrzenia oraz prac w 3D. Dla lepszej

orientacji mogą być wyświetlane jej umowne

granice - granice widoczności. Płaszczyzna

może być dowolnie zorientowana.

Podstawową ideą, jaka przyświecała twórcom,

była szybkość i prostota w jej definicji.

Powstały w związku z tym 4 tryby jej założenia:

pionowa, pozioma, dowolna, z elementu.

Elementy 3D

Podstawowym celem tego narzędzia jest

uproszczenie pozycjonowania obiektów

w przestrzeni 3D. W tym celu stworzono

szereg dodatkowych trybów wprowadzania

belek i płyt. Znane są one z innych modułów

jak ściana, czy strop. Narzędzia te, swą pozycję

odnoszą do lokalnego układu współrzędnych

aktualnie używanej płaszczyzny.

Elementy 2D

Z posiadaniem płaszczyzny konstrukcyjnej

wiąże się również możliwość osadzania na

niej elementów geometrii pomocniczej.

Dlatego D-CAM został rozbudowany o kolejną

grupę narzędzi związanych z rysowaniem

i edycją obiektów 2D. To znane z innych

części programu opcje rysunkowe, wstawiania

wymiarów czy tekstu.

Opcje dodatkowe płaszczyzn

Zestaw narzędzi administrujący płaszczyznami

jest bogaty. Projektant ma do dyspozycji

funkcje edytujące układ współrzędnych,

położenie w modelu i indywidualną

nazwę każdej płaszczyzny. Kolejność i numeracja

na liście płaszczyzn może być łatwo

zmieniona poprzez system “przeciągnij

i upuść”. Opcje związane z widocznością

kontrolują: przeźroczystość cieniowania

płaszczyzny, zakres konturów, czy skok

siatki pomocniczej. Ciekawą opcją jest zachowanie

płaszczyzny w trybie roboczym

OpenGL. Kontrolować można tu zakres

wyświetlania modelu wokół płaszczyzny.

LIFT POLSKA Sp. z o.o. Kamienna 82b, 46-100 Namysłów kom. +48 796 388 026e-mail: biuro@lift-polska.pl

9


PRAKTYCZNA WIEDZA

Domy w Norwegii

Dom szkieletowy a projekt konstrukcyjny

Nasz długoletni klient „Domy BARTEK” wykonując

domy do Norwegii, oprócz projektu

wykonawczego, otrzymał również za zadanie

przedstawienia projektu konstrukcyjnego

domu. Weryfikacją projektu zajmowało

się norweskie biuro consultingowe „B-

CONSULT AS”, działające z ramienia

inwestora. Po dokonaniu uzgodnień z naszym

klientem i otrzymaniu wytycznych do

obciążeń jakie są stosowane na terenie

Norwegii, podjęliśmy działania dotyczące

przeprowadzenia obliczeń konstrukcyjnych.

Prace projektowe, wykonawcze i konstrukcyjne

były prowadzone równolegle dzięki

możliwościom jakie oferuje jednolite środowisko

Dietrich's i DC-Statik. Konstruktor

przeprowadzając obliczenia statyczne podciągów,

nadproży, słupków lub innych elementów

konstrukcji ma możliwość wbudowania

danego elementu w konstrukcję

domu. Dzięki temu osoba realizująca projekt

wykonawczy otrzymywała na bieżąco

informacje, gdzie i jaki element należy zastosować.

Wykonując podstawową analizę stanów

granicznych nośności i użytkowalności dla

belek stropowych, po wstępnej weryfikacji,

norweskie biuro zwróciło się z prośbą o dodatkową

analizę drgań dla belek stropowych

zgodnie z normami, jakie należy

spełnić w Norwegii, podając zarazem wymogi

f = 10Hz; Δ = 1,3mm; PΔ = 1,0kN.

Włączenie odpowiedniej opcji w programie

i wprowadzenie wytycznych pozwoliło na

przeprowadzenie analizy drgań, a otrzymane

wyniki pokazały, że w pojedynczych

polach trzeba zmniejszyć rozstaw belek,

przy jednoczesnym zachowaniu przekroju

belki.

Ważnym momentem weryfikującym nasze

umiejętności okazał się wymóg przeprowadzenia

dodatkowej analizy sztywności

ścian. Mając na uwadze zastosowanie dużych

przeszkleń w ścianach, aby mieć pewność

zachowania stateczności budynku,

taka analiza była niezbędna. Uruchomiliśmy

nasz moduł do obliczania sztywności

i przystąpiliśmy do dalszych prac

obliczeniowych. Już po pierwszych analizach

okazało się, że większość poszycia

ścian doskonale spełnia swoją funkcję

w przeniesieniu obciążeń od wiatru, natomiast

pojedyncze ściany wymagały zastosowania

grubszej płyty poszycia lub obustronnego

poszycia konstrukcji.

10


Dzięki przeprowadzonym obliczeniom

otrzymaliśmy również informację w jakich

punktach należy zakotwić każdą ze ścian,

aby nie uległa poderwaniu.

Statik

Analiza przepon

ściennych

Współpraca z naszym klientem i norweskim

biurem konsultingowym dostarczyła nam

nowych umiejętności, cennego doświadczenia

i poszerzenia wiedzy w projektowaniu

konstrukcji szkieletowych oraz, po

raz kolejny, pokazała szerokie spektrum

możliwości wykorzystania programu Dietrich's

i DC-Statik w pracach projektowych.

DC-Statik Ściana

- analiza budynku lub wybranej ściany

- generowanie obciążeń środowiskowych

- wyznaczenie punktów kotwienia

- wyznacznie nośności płyt oraz łączników

- interfejs programu w kilku językach

- raporty obliczeniowe w kilku językach

- dokumentacja rysunkowa CAD

Bezpłatna wersja demonstracyjna:

dietrichs.com

11



Wymiarowanie połączeń

Elementów stropów drewnianych

Metodologia projektowania wymaga wymiarowania

elementów oraz połączeń konstrukcji.

Specyfika konstrukcji drewnia-

p(2.00kN/m˛) 1.00 kN / m

nych polega na stosowaniu unikalnych form

połączeń elementów z wykorzystaniem

g- element 0.17 kN / m

różnego rodzaju wycięć, które często stanowią

osłabienie przekrojów. Nierzadko zdarza

się, że o docelowym przekroju elementu

g- zabudowa 1.23 kN / m

nie decyduje jego nośność a właśnie wyniki

obliczeń połączeń.

1

Wymiarowanie belki

A

B

Pierwszym krokiem obliczeniowym jest wymiarowanie

elementów konstrukcji.

Obliczenia można wykonać w DC-Statik lub

6.774 kN

4.00

6.774 kN

zewnętrznym środowisku obliczeniowym.

Do kolejnego etapu, jakim jest wymiarowanie

połączenia konieczne są następujące

dane: materiał i przekrój elementu oraz siły

sprowadzone do węzła. Na tym etapie belka

ma jednolity przekrój i jest pozbawiona

wszelkich osłabień wynikających z cech połączenia.

Połączenia wg obliczeń zewnętrznych

Wymiarowanie połączenia na podstawie

wyników obliczeń zewnętrznych wymaga

pełnej definicji. Konieczne jest podanie

parametrów obu elementów: nadrzędnego,

do którego będzie mocowany element podrzędny

oraz podrzędnego. Obciążenia połączenia

podawane są bezpośrednio w formie

wartości obliczeniowych.

Połączenia wg obliczeń DC-Statik

Wymiarowanie połączeń według obliczeń

DC-Statik jest szybkie i wydajne. Program

sam pobiera i aktualizuje informacje o parametrach

elementu podrzędnego oraz obciążeniach.

Konieczne jest jedynie

określenie parametrów elementu nadrzędnego.

Wyniki obliczeń

Procedura wymiarowania połączenia

uwzględnia nośność wszystkich elementów

połączenia: elementów nadrzędnego i podrzędnego

oraz łączników. W przypadku występowania

podcięć lub innych osłabień

przekrojów są one uwzględniane.

12


Zestawienie paneli

Wsparcie dla logistyków

Zestawienie paneli to nowy rodzaj listy

materiałowej. Zawiera ona kluczowe informacje

o gabarytach prefabrykatów: ścian,

stropów, dachów oraz wiązarów. Zestawienie

paneli pełni ważną rolę w procesach logistycznych

związanych z załadunkiem,

transportem oraz montażem prefabrykatów

na budowie.

Miejsce dostawy:

Dietrich's Polska

Kaszubska 8,

50-214 Wrocław

Polska

Zestawienie ścian/stropów/dachów

lp cześć szt H/W L masa

[m] [m] [kg]

1 PA SC 1 2,610 9,280 1089.4

1

2 PA SC 1 2,610 10,412 1112.6

2

3 PA SC 1 2,610 9,280 1092.4

3

Zamawiający:

Dietrich's AG

Hauptstraße 37,

85579 Neubiberg,

Niemcy

grafika

Statik

Program do obliczeń

konstrukcji drewnianych

4 PA SC 1 2,610 10,412 1221.2

4

Wymiary i masa paneli

System wyznaczania wymiarów i masy prefabrykatów

oparty jest o ich warstwową

strukturę. Projektant dokonuje wyboru, według

której z warstw należy wyznaczyć wymiary

i masę prefabrykatu. Pod uwagę brane

są jedynie elementy fizyczne wbudo-

dedykowanych danej części konstrukcji.

nane z poziomu modułów projektowych

wane: płyty, belki, stolarka otworowa, itp. Zestawienia zbiorcze dla całego obiektu

Elementy pomocnicze oraz bryły ścian, można wykonać z poziomu modułu D-CAM.

stropów, czy dachu są całkowicie ignorowane.

Format zestawienia

System umożliwia niezależne wyznaczanie Zestawienia można drukować w formie

masy oraz gabarytów paneli. Warstwy dokumentu (PDF, DOC) lub zapisać do formatu

arkusza kalkulacyjnego (CSV, XLS).

służące do określenia masy i wymiarów

paneli nie muszą być tymi samymi.

Zestawienie zawiera informację o nazwie

prefabrykatu, lokalizacji w obiekcie, ilości,

Zestawienia zbiorcze

wymiarach (wysokość, szerokość, długość)

Zestawienia paneli można wykonać grupując

je według typu: panele ścian, stropów, wienia jest grafika, będąca miniaturą pre-

i masie. Dodatkowym elementem zesta-

dachów. Takie zestawienia zostaną wykofabrykatu.

+ +

Obliczenia według Eurokod 5

z NA DE/AT/FR, SIA 265, NTC

- gotowe schematy i szablony obliczeniowe

- generowanie obciążeń środowiskowych

- interfejs programu w kilku językach

- raporty obliczeniowe w kilku językach

- dokumentacja rysunkowa CAD

DC-Statik

Szybki i prosty program do obliczeń: dachów,

stropów i słupów dla wykonawców

DC-Statik Plus

DC-Statik rozbudowany o narzedzia do obliczeń

połączęń ciesielskich oraz wiązary dachowe.

Moduły dodatkowe: kształtowniki stalowe,

kalkulator okuć, ognioodporność

Bezpłatna wersja demonstracyjna:

dietrichs.com

13


NOWE TECHNOLOGIE - WERSJA V19.

jako punkt odniesienia dla prac projektowych,

bez możliwości ich edycji. System

D-Ref dba o aktualność wyświetlanych danych.

Informuje o zmianach w zewnętrznych

modelach, dając możliwość

aktualizacji informacji. Pozwala sprawnie

administrować wyświetlanymi danymi.

Projektant ma szerokie spektrum możliwości

prezentacji zewnętrznych danych.

Ergonomia w D-CAM

Funkcje dotyczące kopiowania, przesuwania,

rotacji elementów doczekały się

reorganizacji. Niektóre opcje zostały zredukowane

do jednego narzędzia o tych samych

możliwościach. Sam system kopiowania

elementów został rozbudowany o nowy

tryby i funkcje kopiowania. Dodano

graficzny podgląd wyniku operacji.

Nowe funkcje AKS

S y s t e m A K S o t r z y m a ł n o w e f u n -

kcjonalności. Wnęki ścian mogą być teraz

traktowane jak okna lub drzwi, podczas

Płaszczyzny konstrukcyjne

Nowe narzędzie w module D-CAM.

Płaszczyzny konstrukcyjne łączą zalety projektowania

3D oraz pracy w 2D, znane

z innych modułów. Pozwalają na pracę na

płaszczyźnie, pozostając jednocześnie

w przestrzeni 3D. Płaszczyzny cechują się

szybką i łatwą definicją - np. dowolna powierzchnia

w modelu może stać się płaszczyzną.

Edycja jej położenia i zakresu jest

intuicyjna - kliknij/przeciągnij. Regulowana

siatka pomocnicza ułatwia wprowadzanie

danych na przestrzeni roboczej. Płaszczyzny

otrzymały powiązane zestawy narzędzi

dla wprowadzania belek/płyt oraz

geometrii pomocniczej. Zarządzanie dowolną

ilością płaszczyzn w drzewku modelu

jest łatwe - własne nazwy płaszczyzn, sortowanie

poprzez numerację lub “przeciągnij

i upuść”. Praca w trybie OpenGL pozwala

zredukować widoczny obszar modelu

do wielkości obszaru płaszczyzny. Nowa rewolucyjna

funkcja jest dostępna bezpłatnie

dla wszystkich użytkowników D-CAM

Professional lub Premium.

D-Ref

Nowa funkcja daje możliwość importowania

dowolnych modeli do bieżącego obiektu,

w formie modeli referencyjnych. Służą one

dystrybucji poszycia ściany. W połączeniu

ściany z dachem, kształt każdej warstwy

może zależeć nie tylko od kąta dachu, ale

również od pozycji dowolnej warstwy ściany.

Połączenia warstw ściany z sąsiednimi

ścianami/dachami otrzymały trzy nowe

warianty: prostopadle, zgodnie z kątem,

dwusieczna. Połączenia narożne i trójniki

otrzymały możliwość tworzenia wielu wariantów

połączeń w ramach tego samego

przepisu AKS. Wprowadzono system automatycznego

wyboru rodzaju obudowy

otworów ściennych. Projektant wprowadza,

jak poprzednio, typy konstrukcji otworu,

lecz teraz może określić warunki ich

stosowania.

14

NOWE TECHNOLOGIE - WERSJA V19

2

9.

9.

9.

9.

9.

9.

9.

9.

9.

9.

9.

9.

9.

9.

9.

9.

1

8

7

12

7

6.

10

11

Zestawienia prefabrykatów i komponentów

Od teraz komponenty można zestawiać

w formie listy materiałowej. To wygodna

forma specyfikacji. Komponentami są najczęściej

specjalne blachy węzłowe, stalowe

podstawy słupów itp. Są one elementami

dodatkowymi, lecz niezbędnymi do poprawnej

pracy konstrukcji. Dzięki liście

Zestawienie ścian/stropów/dachów

lp cześć szt H/W

[m]

L

[m]

masa

[kg]

1 PA SC1 1 2,610 9,280 1089.4

2 PA SC2 1 2,610 10,412 1112.6

3 PA SC3 1 2,610 9,280 1092.4

grafika

można łatwo oszacować ich koszty i przygotować

zamówienie. Każdy z komponentów

może otrzymać grafikę pomocniczą

obrazującą jego kształt.

Rozbudowany system numerowania

Funkcjonalność systemu nadawania numerów

sortowania została teraz znacznie

rozbudowana. Projektant ma do dyspozycji

stałe numery sortowania pozwalające

nadawać konkretne numery wybranym elementom.

Są one trwale przypisane i niezależne

od ustawień sortowania. Dodano

możliwość tworzenia zakresów liczbowych

dla konkretnych typów elementów, aby sortowanie

było przewidywalne niezależnie od

projektu. Dodatkowa opcja wykluczenia

powtórzeń numerów w całym modelu może

zabezpieczyć przed koniecznością wykonywania

wielu plików maszynowych.

4 PA SC4 1 2,610 10,412 1221.2

15



Sortowanie elementów

Oznaczenie i identyfikacja elementów modelu

Organizacja modelu i identyfikacja wszystkich

jego części to zadanie skomplikowane.

Skala trudności rośnie wraz z wielkością

obiektu. Dlatego proces ten realizowany

jest automatycznie przez program. Mimo to,

projektant ma tu pełną kontrolę i sporo

narzędzi do dyspozycji w tym zakresie.

Dlaczego numerujemy?

Indywidualna etykietka nadana każdemu

elementowi konstrukcji pozwala na sprawne

identyfikowanie go w całym procesie

inwestycyjnym. Dzięki niej element nie zagubi

się podczas produkcji, a montaż przebiegnie

szybko i bez pomyłek.

w dachu itp. Etykieta w formie numeru jest

prosta, a jednocześnie pozwala precyzyjnie

wyróżnić np. każdą belkę stropową pod

względem przekroju, długości czy klasy

drewna. Taka forma identyfikacji jest spójna

z programami sterującymi obrabiarkami

CNC.

Systemy automatycznego numerowania

Kryteria numeracji zależą od wielu czynników

np.: organizacji produkcji czy systemu

montażu konstrukcji. Wyróżniamy

dwie podstawowe metody.

Pierwsza z nich zakłada, że każdy element

otrzyma swój własny, unikalny numer, bez

względu na cechy podobieństwa. Dodatkowe

Budowa etykiety identyfikacyjnej

Proces “sortowania” nadaje obiektom

wyróżnik - zawsze w postaci kodu numerycznego.

kryteria pozwalają ponowić numerację

od zadanego numeru początkowego w ramach

np. każdej kondygnacji budynku.

Elementy modelu niosą ze sobą System sprawdza się w konstrukcjach

wiele informacji np. o pochodzeniu z konkretnej

ściany lub np. funkcji konstrukcyjnej

nietypowych, o dużym stopniu unikalności

elementów.

Druga z nich dopuszcza stosowanie tego

samego numeru na wielu belkach. Warunkiem

jest, by belki te były identyczne pod

każdym względem. Nie chodzi tu tylko o

cechy wizualne, ale także bazodanowe, a

nawet produkcyjne. Dodatkowe kryteria

pozwalają określić stopień powtarzalności

numerów - np. tylko w obrębie każdej ściany

lub kondygnacji. System sprawdza się w

konstrukcjach o dużym stopniu powtarzalności

elementów.

Systemy manualnego numerowania

Program Dietrich’s pozwala również na

indywidualne nadawanie numerów wybranym

elementom. Użytkownik decyduje jaki

numer, jakiej belce zostanie nadany. Nawet

różne belki mogą dostać ten sam numer.

System poinformuje i wskaże elementy

o zdublowanej etykiecie. W dokumentacji

stały numer sortowania wyróżniony jest

pogrubieniem i podkreśleniem. Elementy

identyfikowane przez użytkownika są wykluczone

z procesu automatycznego nadawania

numerów.

NrS

Zestawienia

16


0.240

Rzeźbienie krokwi

Zdobienie elementów

0.024

0.024

0.088

0.160

TYP R06

0.024 0.088 0.024

Drewno to materiał łatwo obrabialny. Tę cechę

wykorzystywano od wieków na całym

świecie, używając drewna do ozdabiania

budowli. Współcześnie nic się nie zmieniło.

Dziś również w prosty sposób możemy nadać

indywidualny charakter budowanym

obiektom. Ozdobne rzeźbienie końcówek

krokwi czy płatwi to prosta i sprawdzona na

całym świecie metoda wyróżnienia budowanego

domu. Najważniejszym działaniem

w procesie powstawania ozdobnego zakończenia

jest jego zaplanowanie. W tej

czynności najlepiej sprawdzają się programy

CAD 2D lub 3D.

Projekt 2D

Narysowanie płaskiej geometrii obróbki

w skali daje wgląd w proporcje i przyszły

wygląd elementu. Przy użyciu programu D-

CAD 2D projektowanie i edycja jest prosta

i bezbłędna. To powszechnie dostępna

i bezkosztowa metoda zaplanowania

kształtu obróbki.

Makra obróbcze

Inną metodą projektowania ozdobnych wycięć

jest wykorzystanie klasycznych obróbek

ciesielskich na elementach trójwymiarowych.

Łączyć można ze sobą łuki

wklęsłe i wypukłe zaciosy, cięcia itd. Te

parametryczne makra obróbcze łatwo poddają

się edycji i stanowią źródło informacji

przy produkcji elementu.

Dowolny kształt

Bardzo elastycznym narzędziem jest funkcja

pozwalająca wyznaczyć dowolny profil

wycięcia. To metoda pozwalająca na dużą

dowolność kształtu, a jednocześnie dająca

konkretne wytyczne produkcyjne dla maszyn

CNC

Wycinanie

Przeniesienie komputerowego projektu na

drewno może odbyć się na trzy sposoby.

Pierwszym z nich jest narysowanie geometrii

na elemencie poprzez odczytywanie

wymiarów z komputera.

Drugą metodą jest wydruk szablonu papierowego

w skali 1:1. Obydwa działania wymagają

manualnej obróbki drewna elektronarzędziami.

Świetnie do tego celu nadają

się pilarki taśmowe. Ułożenie kilku elementów

w stos i obróbka “na raz” to dobry

pomysł na przyspieszenie pracy.

TYP R07

Trzecia metoda zakłada użycie parametrycznych

obróbek do kształtowania elementu.

Mogą one zostać przetransferowane

z projektu 3D do centr ciesielskich

sterowanych numerycznie. To one wykonują

całą pracę precyzyjnie i powtarzalnie.

17



Floating house

Dom na wodzie

Domy na wodzie to oryginalny i ciekawy

pomysł na dom. Ciągle jednak to zbyt droga

alternatywa w porównaniu do domu na

lądzie. Pomimo to warto się jej przyjrzeć ze

względu na rosnące ceny gruntów oraz

olbrzymie problemy komunikacyjne w

dużych miastach. W perspektywie

zachodzących zmian klimatycznych, być

może domy na wodzie staną się w przyszłości

nowym standardem mieszkaniowym.

Pływak

Pływak to swego rodzaju fundament dla

domu na wodzie. Pełni bardzo ważną rolę.

Zapewnia pływalność całej konstrukcji

i gwarantuje jej niezatapialność. Do ich

budowy wykorzystuje się różne materiały:

beton, aluminium oraz polietylen. Pływaki

występują w formie pojedynczych elementów

typu wanna z betonu lub aluminium.

Można je też budować z mniejszych pływaków

wykonanych z aluminium lub polietylenu

połączonych w jedną całość za

pomocą ramy. Wyporność pływaka jest

dostosowana do ciężaru budynku, jego

wyposażenia oraz oczywiście mieszkańców

i ich gości.

Konstrukcja części nadwodnej

Zasadnicza konstrukcja domu jest zamocowana

do pływaka lub specjalnej ramy

zbudowanej na pływakach. Z tego względu

musi spełniać kilka bardzo istotnych

kryteriów. Po pierwsze musi być bardzo

lekka, aby nadmiernie nie obciążać pływaków.

Musi być sztywna, aby znosić

falowanie, które występuje na rzece lub

jeziorze. Ekspozycja na silne nasłonecznienie

oraz wiatry wymusza wysokie

standardy izolacyjności termicznej oraz

szczelności powietrznej obiektu. Ograniczona

i kosztowna powierzchnia pływaka

wymusza minimalizację grubości ścian

zewnętrznych. Ze względu na te wszystkie

uwarunkowania, do budowy domów na

wodzie wykorzystuje się tylko lekkie

konstrukcje szkieletowe. Optymalnym

materiałem na ściany zewnętrzne są panele

SIP. Są to lekkie, bardzo sztywne o świetnych

parametrach izolacyjnych, materiały

konstrukcyjne.

Instalacje

Dom na wodzie spełnia wszystkie wymagania

stawiane obiektom mieszkalnym.

Wyposażony jest w instalację wodną,

kanalizacyjną, centralnego ogrzewania,

elektryczną, a nawet wentylacyjną. Media

dostarczane są z lądu za pomocą elastycznych

przyłączy. Podobnie jest z pozbywaniem

się ścieków. Specjalna pompa

wbudowana w instalację kanalizacyjną

transportuje ścieki do systemu kanalizacji

na lądzie.

Montaż

Montaż części nadwodnej domu jest realizowany

na zwodowanych pływakach. W zależności

od przyjętego systemu prefabrykacji

można montować pojedyncze ściany,

cały moduł mieszkalny lub budować szkielet

belka po belce. Stosowane są te same

zasady jak w przypadku domów szkieletowych

budowanych na lądzie.

Transport

Transport domu na wodzie ze stoczni do

miejsca docelowego cumowania odbywa się

drogą wodną. Zwykle jest realizowany za

pomocą holownika. Dom na wodzie nie jest

przystosowany do pokonywania dużych

odległości. Jest wrażliwy na wysoką falę,

dlatego transport musi odbywać się bardzo

sprzyjających warunkach atmosferycznych.

18


Perspektywa

Inteligentny dom HUF HAUS

Perspektywa - tak nazywa się najnowszy

projekt wzniesiony przez firmę HUF HAUS.

Nazwa projektu nie jest przypadkowa. Projektanci

tego obiektu zastosowali rozwiązania

rodem z filmów science-fiction z wykorzystaniem

sztucznej inteligencji (AI).

Budynek został udostępniony dla gości oraz

klientów firmy HUF HAUS 23 maja 2018 r.

w centrum wystawienniczym HUF Dorf

w Hartenfels.

Perspektywa jest projektem, przy którym

pracowali również specjaliści z firmy IBM.

Dom wykorzystuje bardzo zaawansowaną

platformę IBM Watson IoT, do komunikacji

między urządzeniami z wbudowanym

internetem rzeczy /IoT/ np. sprzęt AGD,

oświetlenie, ogrzewanie/klimatyzacja, itp.

Dodatkowym elementem są różnego rodzaju

czujniki zbierające dane o parametrach

budynku oraz zachowaniach jego

mieszkańców.

Bezpośrednia komunikacja mieszkańców

z budynkiem odbywa się za pomocą IBM

Watson Assistant. Do tego celu wykorzystywana

jest ludzka mowa. Asystent

również posługuje się głosem. Rozmowa

między człowiekiem a Asystentem ma

charakter interaktywny.

Platforma IBM Watson IoT odpowiada za

zbieranie olbrzymich ilości danych oraz

bezpieczne przechowywanie ich w “chmurze”.

Dane te podlegają analizie przez

sztuczną inteligencję (AI). W ten sposób

tworzone są schematy i wzorce zachowań

mieszkańców obiektu. Dom uczy się zachowań

i preferencji jego mieszkańców.

Optymalizuje komfort bytowania i dostosowuje

się do oczekiwań jego mieszkańców.

Perspektywa - to jeszcze projekt badawczorozwojowy.

Rozwiązania są testowane

w warunkach rzeczywistych. Obecnie budynek

pełni funkcję biurową. Znajdują się tam

biura działu marketingu oraz sprzedaży.

19


MODUŁY SYSTEMU DIETRICH'S

POMIESZCZENIA

Niezbędne dane dla architekta

1.571 1.240 3.734 2.040 1.976

Jedną z cech dobrego programu pro-jektowego

jest dobra organizacja elementów

modelu. Program Dietrich’s oferuje swoim

użytkownikom więcej, dając nie tylko

przejrzystą strukturę konstrukcji budynku.

Pozwala również na organizację i zarządzanie

pomieszczeniami w obiekcie. D-

POMIESZCZENIA to narzędzie stricte architektoniczne,

jednak jego funkcjonalność

można wykorzystać również do planowania

produkcji.

Funkcjonalny model domu

Podstawowym zadaniem narzędzia jest

klasyfikacja pomieszczeń według cech funkcjonalnych

np. kuchnia, salon, sypialnia,

itd. Puste przestrzenie zamknięte ścianami,

stropem czy dachem mogą stać się

źródłem cennych informacji. Program wykrywa

je, a projektant nadaje im wybrane

atrybuty. Przypisując cechy takie jak materiały

wykończeniowe czy sposób użytkowania

można skorzystać z przygotowanych

szablonów. Duże pomieszczenia można

dzielić funkcyjnie. Wydzielenie aneksu kuchennego

w salonie nie stanowi problemu.

Może on dostać swój indywidualny sposób

wykończenia.

Informacje graficzne

Na rysunkach pomieszczenia są wyróżnione

kolorem, nazwą własną lub nazwą

grupy pomieszczeń. Pomocna jest również

etykieta informująca o powierzchni mieszkalnej

oraz powierzchni całkowitej każdego

pomieszczenia. Linia skosu poddasza wyznaczająca

przestrzeń mieszkalną jest automatycznie

prezentowana na rzucie.

2.354 1.240 2.240 1.240 2.354

nr 3

WC

2.05 m2

nr 2

kuchnia

10.33 m2

Informacje w bazie danych

Siła D-pomieszczeń tkwi w informacjach,

których dostarczają. W bazie danych istnieje

specjalna grupa obmiarów przeznaczona

dla tego narzędzia. Projektant dostaje

szczegółowe informacje na temat powierzchni

posadzki, sufitów, ścian i dachów oraz

kubatury każdego z pomieszczeń w budynku.

Oszacowanie ilości potrzebnych

materiałów nie stanowi wyzwania. Każde

pomieszczenie może mieć indywidualnie

przypisany sposób wykończenia. Ściany

mogą otrzymać lamperie do żądanej wysokości

oraz listwy dla krawędzi przypodłogowych,

co jeszcze bardziej podnosi

poziom uszczegółowienia projektu. Całości

nr 1

salon

36.51 m2

nr 4

wiatrołap

18.48 m2

0.464 1.040 1.847 1.220 0.180 1.040 4.771

dopełnia grupa informacji o powierzchniach

budynku klasyfikowanych jako mieszkalne

według dwóch metod - normy DIN-277 oraz

niemieckiego rozporządzenia WoFIV.

Audyt energetyczny

Wymiana danych z programami do analizy

fizyki budowli może być teraz jeszcze bardziej

szczegółowa. D-pomieszczenia pozwalają

określić sposób użytkowania każdej

części budynku. Klasyfikacja stref użytkowania

jest zgodna z niemieckim rozporządzeniem

EnEV. Szczegółowy zestaw

informacji pod kontrolą projektanta może

posłużyć do obliczania efektywności energetycznej

budynku.

nr 5

biuro

16.77 m2

2.354 1.240 2.240 1.240 2.354

20

NOWINKI TECHNICZNE

CAMBIUM

Uniwersalny interfejs maszynowy

Firma Hundegger AG słynie z produkcji linii

ciesielskich. Na świetną renomę firmy

wpływają nie tylko stosowane rozwiązania

mechaniczne, ale także produkcja wysokiej

klasy oprogramowania sterującego. Ten aspekt

działalności firmy nie rzuca się w oczy,

ale jest kluczowy dla precyzyjnego, bezproblemowego

i wydajnego działania maszyn.

Od wielu lat firma Hundegger rozwija swój

najnowszy program sterujący o nazwie

CAMBIUM. W założeniu ma on być docelowym,

uniwersalnym interfejsem dla większości

nowo produkowanych w fabryce

maszyn.

Główną przyczyną tego faktu jest wymóg

coraz precyzyjniejszego sterowania operacjami

maszyn. Firma pomału odchodzi od

układów hydraulicznych czy pneumatycznych

napędzających niektóre funkcje

linii ciesielskich. Większa liczba napędów

elektrycznych w podzespołach wymaga

programu sterującego, który podoła temu

zadaniu.

Prace nad nowym programem były również

świetną okazją, by sprawdzone funkcje programowe

przeszły modernizację. Rozszerzono

możliwości i sposoby pracy z optymalizacją

rozkroju drewna. Wprowadzono

interaktywny sposób zarządzania narzędziami

i agregatami, zapoczątkowany

w maszynach klasy SC. Dodano możliwość

określania strategii obróbczych, uwzględniających

różne narzędzia i różne sposoby

ich wykorzystania.

21


WYWIAD

DC-Statik = Dietrich’s + Colling

Wywiad z profesorem Francois Colling, pracownikiem naukowym Uniwersytetu Nauk Stosowanych w Augsburgu, wybitnym specjalistą

w dziedzinie obliczeń wytrzymałościowych konstrukcji drewnianych oraz współautorem programu DC-Statik.

W tym roku mija ponad 10 lat obecności

programu DC-Statik na rynku. Czy może

Pan przybliżyć jego początki.

Wszystko zaczęło się od Europejskiej Federacji

Konstrukcji Drewnianych (EVH). Jedną

z inicjatyw tej instytucji było opracowanie

programu do wymiarowania konstrukcji

drewnianych. Ze względu na swoich członków,

głównie rzemieślników, organizacja

postawiła kilka kluczowych wymogów. Program

musiał spełniać wytyczne EC5, mieć

przyjazny interfejs i być prosty w obsłudze.

Otrzymałem propozycję udziału w tym projekcie

i oczywiście ją przyjąłem.

Jak doszło do współpracy Pana z firmą

Dietrich’s?

Przyjmując propozycję EVH, byłem świadomy,

że sam nie podołam takiemu zadaniu.

Potrzebowałem silnego i stabilnego

partnera o zapleczu technologicznym, technicznym

i finansowym. Wybór był prosty,

tym bardziej że miałem przyjemność

współpracować z Dietrich's AG jeszcze

w latach 90.

Czy udało się Panu zrealizować podstawowy

cel projektu - stworzenie programu

dla rzemieślników?

Myślę, że tak. Chociaż ja, mogę być osobą

mało obiektywną. Kluczowe było dla mnie

przewartościowanie podejścia do analizy

konstrukcji. Inżynier patrzy na konstrukcję

przez pryzmat wyidealizowanych układów

prętowych. Całkowicie inne podejście ma

rzemieślnik. On widzi prawdziwe belki i rzeczywiste

połączenia. Osi prętów nie dostrzega.

DC-Staik posiada rozbudowanę bibliotekę

połączeń ciesielskich i inżynierskich. Jak

ważną rolę pełnią?

Fundamentalną. Najczęstszą przyczyną

awarii konstrukcji drewnianych są niedoszacowane

lub nieprawidłowo wykonane

połączenia elementów konstrukcji. Obliczenia

konstrukcji drewnianych, oczywiście,

zaczynamy od wymiarowania elementów.

Na podstawie sił wewnętrznych oraz warunków

SGN i SGU przyjętych w EC5 dobieramy

materiał oraz przekrój elementu. To

ważny krok, lecz dopiero pierwszy. W kolejnym

kroku wymiarujemy połączenia elementów

konstrukcji. Nierzadko okazuje się,

że ze względu na parametry połączenia zachodzi

konieczność zmiany wymiarów belek.

Analiza przepon ściennych i stropowych -

to zagadnienia, które często przewijają się

w Pańskich ostatnich publikacjach. Z czego

wynika tak duże zainteresowanie?

To oczywiste, z zapotrzebowania producentów

domów drewnianych. Problem sztywności

ścian przez wiele lat był bagatelizowany.

Podstawy projektowania przepon

ściennych i stropowych opierały się głównie

na pojedynczych wynikach obliczeń eksperymentalnych.

Metodologia obliczeniowa

posiada bardzo konserwatywne założenia, a

co za tym idzie generowała kosztowne rozwiązania.

Szczegółowa analiza przepon wymagała

zastosowania bardzo zaawansowanych metod

obliczeniowych opartych na metodzie

elementów skończonych (MES), które były

kosztowne i długotrwałe. Przełomowe były

prace prof. dr. M. Kessela oraz dr. C. Halla.

Dzięki nim udało się opracować wydajne

i bardziej ekonomiczne metody wymiarowania

przepon ściennych i stropowych.

DC-Statik posiada już moduł przepon

ściennych.

Tak. Zaczęliśmy od ścian. To był pierwszy

etap prac i jesteśmy z niego bardzo zadowoleni.

W kolejnych wersjach programu

zostanie dodana analiza sztywności stropów.

Obecne założenia obliczeniowe dla

stropów są dalekie od rzeczywistości. Konieczność

stosowania układu płyt poszycia

stropów z przewiązaniem praktycznie

eliminuje możliwość ich prefabrykacji. Nowy

model obliczeniowy jest dużo bardziej

zbliżony do rozwiązań stosowanych w praktyce

i umożliwi obliczenia stropów w układzie

panelowym.

Bardzo dziękuję za rozmowę.

22

DIETRICH’S POLSKA

Jedna marka

Integracja stron Dietrich’s i DC-Statik

DC-Statik posiadał własną stronę internetową

od momentu pojawienia się na

rynku. Jej układ oraz wygląd odbiegał od

standardów spotykanych na stronach

Dietrich’s 3D CAD/CAM. W pewnym stopniu

można było odnieść wrażenie, że nie ma

związku między Dietrich’s a DC-Statik.

Kierownictwo firmy podjęło decyzję o zmianie

takiej sytuacji. Dietrich’s 3D CAD/CAM

oraz DC-Statik to produkty z jednej rodziny.

Wzajemna identyfikacja obu grup produktowych

jest dla nich korzystna. Decyzja

o integracji strony internetowej DC-Statik

ze stroną Dietrich’s zapadła w momencie

pojawienia się nowej strony Dietrich’s.

Realizacja tego planu wymagała czasu oraz

pracy.

Nowa struktura

Nowa strona posiada prostą i przejrzystą

strukturę. Wprowadzony został podział na 3

sekcje. DC-Statik belki to dział opisujący

DC-Statik

Filmy i nateriały szkoleniowe

funkcjonalność programu do obliczeń

pojedynczych elementów belkowych:

krokiew, płatew, belka stropowa, krokiew

narożna, koszowa i słup oraz układów

belkowych: wiązary dachowe, ramy

stolcowe. Równolegle z wymiarowaniem

prętów dostępne jest wymiarowanie

połączeń ciesielskich oraz sworzniowych.

Druga sekcja to dodatki do DC-Statik belki

zwiększające funkcjonalność programu:

ognioodporność, przekroje stalowe, kalkulator

okuć systemowych oraz fundamenty.

DC-Statik Sztywność budynków

To całkowicie nowa, trzecia sekcja w dziale

poświęconym obliczeniom. Sugeruje ona

nową linię programów do obliczeń całych

budynków pod kątem ich sztywności.

W chwili obecnej sekcja składa się z dwóch

podpunktów: analizy przepon ściennych

oraz optymalizacji analizy przepon ściennych.

23

Buduj z drewna

projektuj z Dietrich's

Jeśli wyzwaniem jest budowanie konstrukcji drewnianych

w sposób bardziej efektywny i bardziej

ekonomiczny, to zintegrowany system Dietrich's

oferuje najlepsze rozwiązania.

Dietrich's to firma twórcza, otwarta na nowe pomysły

i zarządzana przez samych pracowników.

Nasz sposób kierowania firmą daje każdemu z pracowników

możliwości rozwoju indywidualnych

zdolności i pomysłów.

Nasz modułowy system może być dowolnie rozwijany,

dostosowywany i modyfikowany do potrzeb i oczekiwań

naszych klientów.

Profesjonalna opieka i wsparcie techniczne gwarantuje

satysfakcję klienta.

dietrichs.pl

REDAKCJA

"Nowości" to bezpłatny biuletyn informacyjny grupy firm Dietrich's.

Ukazuje się w formie papierowej oraz elektronicznej. Zamówienia

prenumeraty należy składać na adres wydawcy.

EKSPERT

Wydawca:

Dietrich’s Polska Sp. z o.o.,

Kaszubska 8 · 50-214 Wrocław

Tel.: 695-36-38-08

E-mail: polska@dietrichs.com

Redakcja: Piotr Leń, Michał Gąsior, Agata Abou Dan, Leszek Kołtun

Nakład: 5.000 egzemplarzy

Fotografie:

Saint Gobain, HUF Haus, Solcraft, Dietrich's AG, Location Holding AS,

Simpson Strong Tie, Hans Hundegger AG,

Wszystkie elementy graficzne, zdjęcia i teksty są chronione prawem

autorskim. Kopiowanie, przedrukowywanie i rozpowszechnianie całości

lub fragmentów biuletynu bez pisemnej zgody wydawcy jest zabronione.

Dietrich's Nowości 2020

You also want an ePaper? Increase the reach of your titles

Delete template?

Save as template ?
